国家图集编号规则

（韩英哲）

国家建筑标准设计图集分不同专业、不同代号，每个专业又分标准图、试用图、参考图、合订本等类型。

国家标准图集编号

D--电气图集； F--人防工程图集； G--结构图集； J--建筑图集； K--暖通图集； SG--民用结构

M--市政路桥图集； R--动力专业图集； S--给排水图集； X--弱电图集； SR--动力供热安装 SS--水设备安装 前面加C 指重复使用图,前面加S 指试用图，如04CJ01-1 02SS405-1。

编号方法

1985年以后，国家建筑标准设计的编号由批准年代号、专业代号、类别号、顺序号、分册号组成，例如：02SS405-1 参考

--分册号 03

G

1

01 -1

批准年代号 （合订本无此项，批准年代号显示在分册中）

结构专业代号 （试用图为SG ） （参考图为CG ）

图集类别号 （参见下表）

顺序号

分册号

（无分册时无此号）

类别号的编号与类别对应表：

0→表示总图及室外工程；1→表示墙体；2→表示屋面；3→表示楼地面；4→表示楼梯； 5→表示装修；6→表示门窗及天窗；7→表示 ---；8→表示设计图示；9→表示综合项目。 地方标准图集编号

“省简称+发行年份+标准编号+图序号”或“发行年份+省简称+标准编号+图序号”或“发行年份+省简称第一个大写字母+标准编号+图序号”

如陕西省的建筑标准图集编号为“陕02J02 ”，浙江省的建筑图集为“97浙TJ1”，河南省 建筑标准

图集编号 05YJ

为方便大家查找，在整理资料时把资料按照编号规范进行整理。在搜索的时候可以直接搜索图集编号或按图集分类查询。如搜索国标03G101-1，建议搜索“G101”。 编号

（图集举例）

批准年

专业代号

类别号 顺序号 分

册号

中文名称

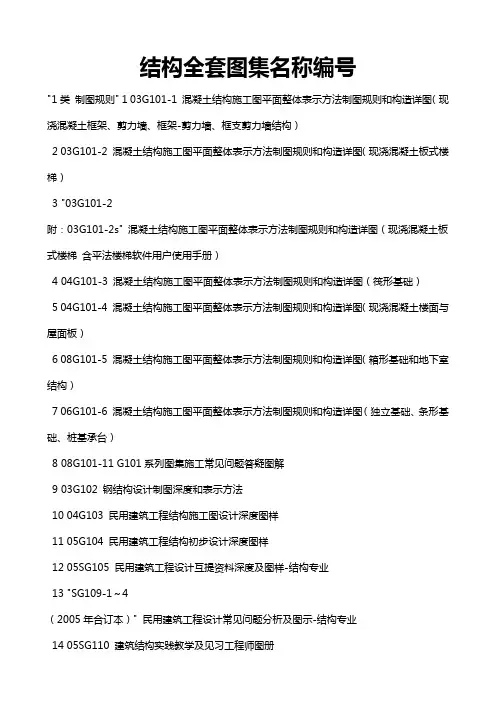

91 03G101-1 03

G 1

01 -1

混凝土结构施工图平面整体表示方法制图规则和构造

详图

151 03SR417-2 03 S

R

4

17 -2

装配式管道吊挂支架安装图

试用图集 动力图

集

370 06CJ06-1 06 C

J

06 -1

开窗机

重复使用 建筑图集

366 06CG01 06 C

G

01 蒸压轻质砂加气（AAC ）混凝土块材及板材连接构造

参考图集 结构图

集

编号

顺序

号 D —电气 中文图集名称

1 1 00D101-7 预制分支电力电缆安装

2 2 00D202-2 应急柴油发电机组安装

3 9 01D203-2 6～10千伏配电所二次接线

4 10 01D302-3 低压母线分段断路器二次接线（续）

5 11 01D303-3 常用水泵控制电路图

6 45 02D501-2 等电位联结安装

7 46 02DT-102 门式钢架轻型房屋钢结构标准图集（檩条、墙梁分册） 8 81 03D103 10kV 及以下架空线路安装

9 82 03D201-4 10/0.4kV 变压器室布置及变配电所常用设备构件安装 10 83 03D301-3 钢导管配线安装

11 84 03D501-3 利用建筑物金属体做防雷及接地装置安装 12 85 03D501-4 接地装置安装

13 86 03D602-1 变配电系统智能化设计（10kV 及以下） 14 87 03D603 住宅小区建筑电气设计与施工 15 88 03D702-3 特殊灯具安装

16 89 03D704-1 演播厅、多功能厅及舞台灯光设计（400m ²以下） 17 90 03D705-1 电热采暖、伴热设备安装 18 161 04CD01 双电源自动转换装置设计图集 19 166 04D201-3 室外变压器安装

20 167 04D202-3 集中型电源应急照明系统 21 168 04D701-1 电气竖井设备安装 22 169 04D701-3 电缆桥架安装

23 170 04D702-1 常用低压配电设备安装 24 257

05D702-4

用户终端箱

25 372 06D105 电缆防火阻燃设计与施工

26 373 06D401-1 吊车供电线路安装

27 374 06D401-4 洁净环境电气设备安装

28 375 06D704-2 中小型剧场舞台灯光设计

29 435 07D501-1 建筑物防雷设施安装

30 436 07D706-1 体育建筑电气设计安装

31 499 08D800-1 民用建筑电气设计要点

32 500 08D800-2 民用建筑电器设计与施工供电电源

33 501 08D800-3 民用建筑电气设计与施工－变配电所

34 502 08D800-4 民用建筑电气设计与施工－照明控制与灯具安装

35 503 08D800-5 民用建筑电气设计与施工－常用电气设备安装与控制

36 504 08D800-6 民用建筑电气设计与施工室内布线

37 505 08D800-7 民用建筑电气设计与施工室外布线

38 506 08D800-8 民用建筑电气设计与施工防雷接地

39 536 90D703-1 水箱及水池水位自动控制安装

40 537 91D701-2 封闭式母线安装

41 540 93D101-1 户内电力电缆终端头

42 541 93D101-2 户外电力电缆终端头

43 542 93D101-3 电力电缆接头

44 543 93D101-4 电力电缆终端接头及接头

45 544 93D101-5 35KV及一下电力电缆敷设

46 558 95D202-1 蓄电池安装

47 562 96D301-1 线槽配线安装

48 563 96D702-2 常用灯具安装

49 571 97D302-2 低压母线分段断路器二次接线

50 586 99D101-6 矿物绝缘电缆敷设

51 587 99D201-2 干式变压器安装

52 588 99D203-1 35/6(10)千伏变配电所二次接线

53 589 99D302-1 低压双电源切换电路图

54 590 99D303-2 常用风机控制电路图

55 591 99D703-2 液位测量装置安装

56 579 98D301-2 硬塑料管配线安装

F-人防中文图集名称

F D—人防（电气）中文图集名称

57 171 04FD01 防空地下室电器设计示例

58 172 04FD02 防空地下室电器设备安装

59 437 07FD01 防空地下室电气设计实例

60 438 07FD02 防空地下室电气设备安装

61 317 05SFD10 《人民防空地下室设计规范》图示——电气专业

62 314 05SD604 小城镇住宅电气设计与安装

63 409 06SD702-5 电气设备在压型钢板、夹芯板上安装

64 480 07SD101-8 电力电缆井设计与安装

F G—人防（结构）中文图集名称

65 173 04FG01 防空地下室结构设计示例

66 174 04FG02 防空地下室出入口部结构设计
