半偏法测电表内阻

一、半偏法的设计原理
1．电流表半偏法如图1所示是用半偏法测电流表内阻的电路．实验时：（1）、先断开开关S2，闭合开关S1，调节R1使电流表指针满偏．（2）、然后保持R1不变，闭合开关S2，调节Ｒ2，使电流表的指针处于半偏状态，则电流表的内阻Rg=Ｒ2．
G
S1
S2
R1
R2
图1
ห้องสมุดไป่ตู้
电压表半偏法如图2所示是用半偏法测电压表内阻的电路．实验时：（1）、先闭合开关S1和开关S2，调节R0使电压表指针满偏．（2）、然后保持R0的滑片不动，断开开关S2，调节Ｒ，使电压表的指针半偏，则电压表的内阻RV＝Ｒ．
二、半偏法的系统误差分析 1．电流表半偏法测内阻的误差分析
RA的测量值小于真实值
2．电压表半偏法测内阻的误差分析
RV的测量值大于真实值
G
S1
S2
R1
R2
三、半偏法的实验条件
E尽量大 G S1 S2 R0 R2
。
等效替代法测电阻
R1
01
02
03
04
1 2
v
RX
v
甲、乙
甲图中的电压表的电压U1、乙图中的电压表的电压U2
比较法测电压表电阻

【课件】半偏法测量电表内阻

实验的典型例题
(1)为了测量电流表G1的内阻，小东同学设计了如图甲所示的电路，请完成以下实验内容： ①将滑动变阻器R的阻值调至最大，闭合S1； ②调节滑动变阻器R的阻值，使电流表G1满偏； ③保持滑动变阻器R的阻值不变，再闭合S2，调节电阻箱R′，当电阻箱 R′的示数为204.0Ω时，电流表的指针示数如图乙所示。由此可知电流表G1的内阻测量值为 __10_2_._0_Ω(结果保留一位小数)，该测量值比电流表内阻的真实值 _偏__小___(选填“偏大”、“相等”或“偏小”)。
PART 03
数据分析及处理
数据处理及分析
探究一：半偏法测量电流表的内阻电流表满偏电流______A,电流表半偏电流______A，此时变阻箱阻值R=__________Ω, 所以待测电流表内阻r=_________Ω。
探究二：半偏法测量电压表的内阻电压表满偏电流______V,电流表半偏电流______V，此时变阻箱阻值R=__________Ω, 所以待测电压表内阻r=_________Ω。
D.读出此时电阻箱R2的阻值 ① 若电阻箱R2为1.15kΩ，则RV=___2_._3_____kΩ. ② 用上述方法得到电压表内电阻的测量值R测____大__于____R真(选填“大
于”、“等于”或“小于”).
实验的典型例题
【例2】某校课外兴趣小组的同学欲将量程为3mA的电流表G1改装成量程为9.0V的电压表。已有的实验器材如下： A.待改装的电流表G1(内阻约为100Ω)； B.标准电流表G2(满偏电流为5mA，内阻未知)； C.滑动变阻器R(最大阻值为3kΩ)； D.电阻箱R′(阻值范围为0～999.9Ω)；E.电池组、开关、导线若干。
因此，此方法比较适用于测量小阻值的电流表的内阻，且测量值偏小。

半偏法测电压表内阻原理公式

半偏法测电压表内阻原理公式
一种是【电流表的半偏法】，未知电阻与电流表串联，再与一电阻箱并联；开始调节电路中滑动变阻器使电流表达到满偏，然后接通电阻箱所在支路，调整电阻箱，使电流表半偏，此时电阻箱示数即为未知电阻测量值;主要是【并联分流原理】。

另一种是【电压表的半偏法】，电阻箱（开始阻值为零）与未知电阻串联，电压表与未知电阻并联，先是调节电路中滑动变阻器，使电压表满偏，然后调电阻箱，使电压表半偏，此时电阻箱阻值即为未知电阻测量值；主要是【串联分压原理】。

用半偏法测电阻及误差分析

1图1图2用半偏法测电阻及误差分析用半偏法可以测量电流表的电阻（含灵敏电流计）、伏特表的电阻和未知电阻的阻值．如何设计实验电路，如何测量，怎样减少实验误差，下面分类解析．1、用半偏法测电流表的内阻R g电流表的内阻R g 的测量电路有图1和图2两种电路．应用图1电路测量电流表的内阻：步骤：（1）先闭会开关S 1和S 2，调节变阻器R ，使电流表指针指向满偏；（2）再断开开关S 2，仅调节电阻箱R /半偏；（3）电流表的内阻等于电阻箱的阻值R /．实验仪器的基本要求：R << R /．表流表内阻误差分析：图1是串联半偏，因为流过R g 和R /的电流相等，应比较它们的电压U g 和U 2的大小，S 2闭合时，两者电压之和和U =U g +U 2=U g +0= U g ，S 2断开时，电路的总电阻增大，由闭合电路的欧姆定律得：总电流减少，R 的右端电阻、R 0和电源内阻三者电压之和减少，并联部分的电压U 并增大，即U 并= U g /2 +U 2/> U g所以U 2/ > U g /2 ，R / > R g ．故测量值偏大．注：在图1电路中，R / 只能用电阻箱，而不能用滑动变阻器，其阻值只需比灵敏电流计的电阻大一点就可以了．R 一般使用滑动变阻器，其阻值要求较小，要求R << R / ，以减小因闭合S 2而引起总电压的变化，从而减小误差．应用图2电路测量电流表的内阻：步骤：（1）先将R 调到最左端，闭合S 1，断开S 2，调节R 使电流表满偏；（2）使R 不变，闭合S ２调节电阻箱R ’使电流表指到满刻度的一半；（3）此时电阻箱R ’的读数即为电流表的内阻R g ．实验的基本要求：R >> R /．表流表内阻误差分析图2是并联半偏，在半偏法测内阻电路中，当闭合S ２时，引起总电阻减小，总电流增大，大于原电流表的满偏电流，而此时电流表半偏，所以流经R ’的电流比电流表电流多，R ’的电阻比电流表的电阻小，但我们就把R / 的读数当成电流表的内阻，故测得的电流表的内阻偏小．注：图2电路中，R ’只能用电阻箱，而不能用滑动变阻器，其阻值只需比灵敏电流表的图31电阻大一点就可以了，R 一般使用滑动变阻器，也可用电阻箱或电位器，但其阻值要求较大，要求R >> R / ，以减小因闭合S 2而引起总电流的变化，从而减小误差．2、用半偏法测电压表的内阻应用图３电路测量电压表的内阻步骤：（1）先将R 调到最左端，闭合S 1和 S 2，调节R 使电压表满偏；（2）使R 不变，断开S ２调节R /使电压表指到满刻度的一半；（3）此时电阻箱R / 的读数即为电压表的内阻R V ．电压表内阻误差分析：在半偏法测电压表内阻电路中，在断开S ２时，引起总电阻增大，滑动变阻器两端分得电压将超过原电压表的满偏电压，调节R ’使电压表半偏时，R / 上的电压将比电压表半偏电压大，故R / 的电阻比电压表的内阻大，所以测得电压表内阻偏大．注：在图3电路中，R /只能用电阻箱，而不能用滑动变阻器，其阻值只需比电压表的电阻大一点就可以了，R 一般使用滑动变阻器，其阻值要求较小，以减小因闭合S 2而引起总电压的变化，从而减小误差．3、用半偏法测未知电阻R x 的阻值拓展1：如果已知电流表的内阻为R g ，将一个未知的电阻R x 按图4连接，可以测出未知的电阻R x 的阻值．步骤同图1；测量结果为：R x =R / - R g误差分析如图3；拓展2：如果已知电流表的内阻为R g ，将一个未知的电阻R x 按图5连接，可以测出未知的电阻R x 的阻值．步骤同图2；测量结果为：R x =R / - R g 误差分析如图2 题例分析：例1（04天津理综）现有一块59C2型的小量程电流表G （表头），满偏电流为A μ50，内阻约为800～850Ω，把它改装成mA 1、mA 10的两量程电流表．可供选择的器材有：滑动变阻器R 1，最大阻值20Ω；滑动变阻器2R ，最大阻值Ωk 100 电阻箱R '，最大阻值Ω9999图5定值电阻0R ，阻值Ωk 1；电池E 1，电动势1.5V 阻均不计）标准电流表A 单刀单掷开关1S 和2S 采用如图6为；选用的电池为小因闭合S 2最大阻值Ωk 100）要的电压为A μ50X Ωk 100=5V ，故选电动势4.5V 的3E ．同型题：1（05年江苏）将满偏电流Ig =300μA 、内阻未知的电流表○G 改装成电压表并进行核对．(1)利用如图7所示的电路测量电流表○G 的内阻(图中电源的电动势E=4V )：先闭合S 1，调节R ，使电流表指针偏转到满刻度；再闭合S 2，保持R 不变，调节R ′，使电流表指针偏转到满刻度的32，读出此时R ′的阻值为200Ω，则电流表内阻的测量值R g= Ω．(2)将该表改装成量程为3V 的电压表，需 (填“串联”或“并联”)阻值为R 0= Ω的电阻．图7图９答案：（1）100 （2）串联 9900例2（88年全国高考）如图8所示是测定电流表内电阻实验的电路图，电流表的内电阻约在100Ω左右，满偏电流为500μＡ，用电池作电源．某学生进行的实验步骤如下：①先将R 的阻值调节到最大，合上K 1，调节R 的阻值，使电流表的指针偏到满刻度． ②合上K 2，调节R ′和R 的阻值，使电流表的指针偏到满刻度的一半． ③记下R ′的阻值．指出上述实验步骤中有什么错误．答：．解析：②只调节R ′，不能调节R同型题2（84年全国高考）测定电流表内电阻的实验中备用的器件有:A 、电流表(量程0～100μA),B 、标准伏特表(量程0～5V),C 、电阻箱(阻值范围0～999Ω),D 、电阻箱(阻值范围0～9999Ω),E 、电源(电动势2V,有内阻),F 、电源(电动势6V,有内阻),G 、滑动变阻器(阻值范围0～50Ω,额定电流1.5A),还有若干电键和导线．（1）、如果采用图9所示的电路测定电流表A 的内电阻并且要想得到较高的精确度,那末从以上备用的器件中,可变电阻R 1应选用 ,可变电阻R 2应选用 ,电源ε应选用．(用字母代号填写)（2）、如果实验时要进行的步骤有: A 、合上K 1； B 、合上K 2；C 、观察R 1的阻值是否最大,如果不是,将R 1的阻值调至最大；D 、调节R 1的阻值,使电流表指针偏转到满刻度；E 、调节R 2的阻值,使电流表指针偏转到满刻度的一半；F 、记下R 2的阻值．把以上步骤的字母代号按实验的合理顺序填写在下面横线上空白处: ① ；② ；③ ；④ ；⑤ ；⑥ ．（3）、如果在步骤F 中所得R 2的阻值为600欧姆,则图9中电流表的内电阻R g 的测量值为欧姆．（4）、如果要将第(1)小题中的电流表A改装成量程为0～5V的伏特表,则改装的方法是跟电流表联一个阻值为欧姆的电阻．（5）、图10所示器件中,一部分是将电流表改装为伏特表所需的,其余是为了把改装成的伏特表跟标准伏特表进行核对所需的．首先在下面空白处画出改装和核对都包括在内的电路图(要求对0～5V的所有刻度都能在实验中进行核对),然后在图2上画出连线,将所示器件按以上要求连接成实验电路．图10答案：（1）.D,C,F （2）.CADBEF （3）.600. （4）、串,49400.（5）、图119图12。

(精选)半偏法测电表内阻

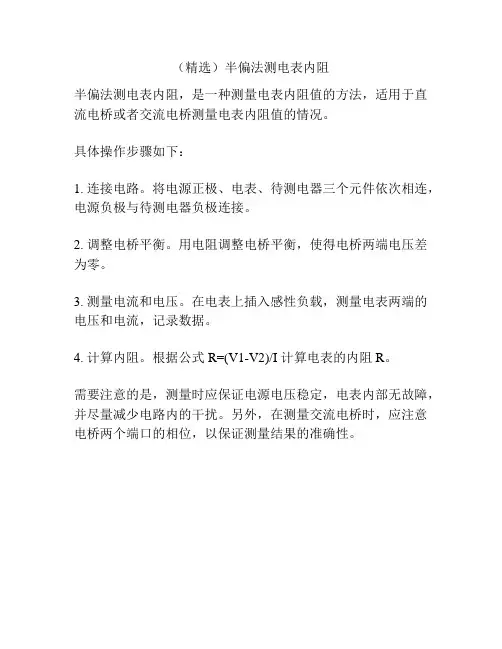

（精选）半偏法测电表内阻
半偏法测电表内阻，是一种测量电表内阻值的方法，适用于直流电桥或者交流电桥测量电表内阻值的情况。

具体操作步骤如下：
1. 连接电路。

将电源正极、电表、待测电器三个元件依次相连，电源负极与待测电器负极连接。

2. 调整电桥平衡。

用电阻调整电桥平衡，使得电桥两端电压差为零。

3. 测量电流和电压。

在电表上插入感性负载，测量电表两端的电压和电流，记录数据。

4. 计算内阻。

根据公式 R=(V1-V2)/I 计算电表的内阻 R。

需要注意的是，测量时应保证电源电压稳定，电表内部无故障，并尽量减少电路内的干扰。

另外，在测量交流电桥时，应注意电桥两个端口的相位，以保证测量结果的准确性。

专题半偏法测内阻

半偏法测内电阻重点：半偏法测内电阻的步骤和误差分析1. 用半偏法测电流表的内阻应用右图电路测量电流表的内阻：步骤：（1）先将R 调到最左端，闭合S,断开S 2,调节R 使电流表满偏;（2）使R 不变，闭合S2调节电阻箱R 使电流表指到满刻度的一半;（3）此时电阻箱R '的读数即为电流表的内阻R A .误差分析：闭合S2, R '与被测电流表并联，使总电阻减小，所以总电流增大，由于通过电流表的电流为满偏电流的一半（是真实的），所以通过 R 的电流大于通过电流表的电流，根据并联电路分流原理， R '的电阻小于电流表的内阻，测量结果偏小。

减小误差的方法：使电路里面的电流变化很小，所以R>> R A 同时要求R 要比R A 稍微大点，电源要尽可能的选择电动势大的（首< I g ）。

（电路中，R只能用电阻箱，而不能用滑动变阻器。

R 一般使用滑动变阻器，也可用电阻箱）例1.在把电流表改装成电压表的实验中，需要利用如图所示的电路测定电流表的内阻，其主要操作步骤如下：① 接通S1,调节R1,使电流表指针偏转到满刻度;② 再接通S2,调节R2,使电流表指针偏转到满刻度的一半;③ 读出R2的阻值，即认为电流表的内阻rg=R2 现备有如下器材:A. 电流表（量程B. 电阻箱（范围C. 电阻箱（范围D. 电阻箱（范围E. 电源（电动势3V,内阻不计）F. 电源（电动势6V,内阻不计）G 开关和若干导线（1）电路图中R1应选 _____ , R2应选 _____ .电源应选 ______ （填入所选器材的字母代号）（2）实验中读得R2的阻值为100Q,若将此电流表改装成量程为 3V 的电压表, 应 ______ 联一个阻值为 ________ Q 的电阻.【分析】根据半偏法测量电流表内阻的原理进行器材的选择；电流表改装成电压表要串联一个大电阻分压.【解答】解：（1）由“半偏法测量电流表内阻原理” S2打开与闭合，近似认为干路中电流不变，前提是R >> Rg.故实验器材选择应满足：①电源电动势尽可能大，选F ②R 尽可能大.所以R1选用大量程的电阻箱D, R2选用量程跟电流表内阻差不多的即可，选 C.0〜100卩A,内阻约为100Q)0〜10Q)0 〜9999 Q )0 〜99999 Q )故答案为：D, C. F.(2)电流表改装成电压表要串联一个大电阻分压U=lg( R2+R 3V=100 X 10-6 (100+R) 得：R=29900Q2. 用半偏法测电压表的内阻应用右图电路测量电压表的内阻步骤：(1)先将R调到最左端，闭合S和S2,调节R使电压表满偏；(2)使R不变，断开S2调节口使电压表指到满刻度的一半；(3)此时电阻箱R的读数即为电压表的内阻F V.误差分析：在半偏法测电压表内阻电路中，在断开S2时，弓|起总电阻增大，分压电路分得的电压将超过原电压表的满偏电压，调节R使电压表半偏时，R上的电压将比电压表半偏电压大，故R的电阻比电压表的内阻大，所以测得电压表内阻偏大.注：在上述电路中，R只能用电阻箱，而不能用滑动变阻器，其阻值只需比电压表的电阻大一点就可以了，R一般使用滑动变阻器，其阻值要求较小，以减小因闭合S而引起总电压的变化，从而减小误差。

半偏法测量电表内阻

半偏法测量电表内阻
按图4．8－6接好电路。

G为待测电表，mV为毫伏表，R0为电阻箱，R′为保护电阻。

实验时，R′调至最大阻值，R0调到较小的阻值R1。

先调节R，再调节R′使G的指针满偏（通过它的电流为I g）记下毫伏表的读数U，
U＝I g（R1＋R g）
调节R0及R，使检流计的指针达到半偏，而毫伏表读数不变，这时电阻箱示数为R2，
U＝（1／2）I g（R2＋R g）
由上面两式可得：
R g＝R2－2R1
如果实验时能够做到R0＝0时，使G表指针指向满刻度，则R g＝R2。

也可以用图4．8－7所示电路测量检流计内阻。

G为待测电阻的检流计，μA为微安表，R0为电电阻箱，R′为保护电阻。

实验时，先断开S2，闭合S1，调节R和R′，使G表电流达到满偏，记下微安表的读数I。

闭合S2，调节R0及R，使检流计的指针达到半偏，而微安表读数仍保持I不变。

这时G与电阻箱R0中的电流相等，均为（1／2）I，
由欧姆定律：
，有
即这时电阻箱的阻值等于检流计的内阻。

用图4．8－8也可测出检流计的内阻。

开始时使滑动变阻器R上的分压值最小，电阻箱R′的阻值较大。

闭合开关，调节R及R′的阻值使G的指针满偏。

保持R的分压值不变，调节R′使G的指针半偏，如前后两次R′的阻值分别为R1和R2，则
可得R g＝R2－2R1。

电学实验-半偏法测内阻

实验二：半偏法测电流表、电压表内阻1. 用半偏法测电流表的内阻步骤：（1）先将R 调到最左端，闭合S 1，断开S 2，调节R 使电流表满偏；（2）使R 不变，闭合S ２调节电阻箱'R 使电流表指到满刻度的一半；（3）此时电阻箱'R 的读数即为电流表的内阻A R ．误差分析：测量结果偏。

减小误差的方法：电源要尽可能的选择。

例1.在把电流表改装成电压表的实验中，需要利用如图所示的电路测定电流表的内阻，其主要操作步骤如下：①接通S1，调节R1，使电流表指针偏转到满刻度；②再接通S2，调节R2，使电流表指针偏转到满刻度的一半；③读出R2的阻值，即认为电流表的内阻rg=R2现备有如下器材：A ．电流表（量程0～100μA ，内阻约为100Ω）B ．电阻箱（范围0～10Ω）C ．电阻箱（范围0～9999Ω ）D ．电阻箱（范围0～99999Ω ）E ．电源（电动势3V ，内阻不计）F ．电源（电动势6V ，内阻不计）G ．开关和若干导线（1）电路图中R1应选，R2应选．电源应选（填入所选器材的字母代号）（2）实验中读得R2的阻值为100Ω，若将此电流表改装成量程为3V 的电压表，应联一个阻值为 Ω的电阻．2.用半偏法测电压表的内阻步骤：（1）先将R 调到最左端，R /阻值调到零，闭合S 1和 S 2，调节R 使电压表满偏；（2）使R 不变，断开S ２调节R / 使电压表指到满刻度的一半；（3）此时电阻箱R / 的读数即为电压表的内阻R V ．误差分析：测得电压表内阻偏．减小误差的方法：滑动变阻器选择阻值的。

例 2 电压表满偏时通过该表的电流是半偏时通过该表的电流的两倍．某同学利用这一事实测量电压表的内阻（半偏法）实验室提供材料器材如下：待测电压表（量程3V ，内阻约为3000Ω），电阻箱R0（最大阻值为99999.9Ω），滑动变阻器R1（最大阻值100Ω，额定电流2A ），电源E （电动势6V ，内阻不计），开关两个，导线若干．（1）虚线框内为该同学设计的测量电压表内阻的电路图的一部分，将电路图补充完整．（2）根据设计的电路写出步骤；（3）将这种方法测出的电压表内阻记为Rv ′，与电压表内阻的真实值Rv 相比，Rv ′ Rv （填“＞”“＝”或“＜”），主要理由是．1.一电流表的量程标定不准确，某同学利用如图1所示电路测量该电流表的实际量程Im．所用器材有：量程不准的电流表A1，内阻r1=10.0Ω，量程标定为5.0mA；标准电流表A2，内阻r2=45.0Ω，量程1.0mA；标准电阻R1，电阻为10.0Ω；滑动变阻器R，总电阻为300.0Ω；电源E，电动势3.0V，内阻不计；保护电阻R2；开关S；导线．回答下列问题：（1）开关S闭合前，滑动变阻器的滑动端c应滑动至端．（2）开关S闭合后，调节滑动变阻器的滑动端，使电流表A1满偏；若此时电流表A2的读数为I2，则A1的量程Im= ．（3）若测量时，A1未调到满偏，两电流表的示数如图2所示，从图中读数A1的示数I1= ，A2的示数I2= ；由读出的数据计算得Im= ．（保留3位有效数字）2.现有一量程为 3V的电压表，内阻约为 3kΩ．为了较准确地测量其内阻，在没有电流表的情况下，某同学设计了如图1所示的实验电路，按此电路可以测出电压表的内电阻。

04.半偏法测电阻

实验：半偏法测电阻一、半偏法测量电流表的内阻（测小电阻） 1. 测量原理电路图如图所示，第一步，闭合1S ，调节1R 使电流表指针满偏；第二步，保持1R 不变，再闭合2S ，调节电阻箱2R ，使电流表指针半偏，读出2R 的值，则2R R g 。

2. 误差分析：当闭合1S 并使电路电流为g I 时，闭合2S ，电路总电流大于g I ，故闭合2S 后，通过电流表的电流为2g I 时，通过2R 的电流大于2g I 。

由于2R 与电流表并联，故2R <g R .为减小实验误差，应使1R 远大于g R ，这样由于2R 的并入对电路中的电流影响不大。

3.注意事项（1）电阻箱2R 不能用滑动变阻器替代。

（2）1R 远大于g R 本质上指的是滑动变阻器接入电路中的阻值远大于g R 。

（3）在保证电路正常工作时，E 尽量选大一些。

二、半偏法测量电压表的内阻（测大电阻） 1. 测量原理实验电路图如图所示，第一步，闭合开关S 之前，将电阻箱R 的阻值调到零，滑动变阻器'R 的滑片P 滑到左端。

第二步，闭合开关S ，调节滑片P 的位置使电压表示数为满刻度0U 。

第三步，保持滑动变阻器滑片位置不变，再调节电阻箱的阻值，使电压表示数为021U （半偏），读取电阻箱的阻值R ，则有V R =R 。

2. 误差分析考虑到实际情况，当把电压表示数调为满刻度0U 后，再调电阻箱阻值，使电压表示数变为021U 时，加到电压表与R 两端的电压值实际已超过0U ，即此时电阻箱两端的电压值已大于021U 。

因此R >V R ,即测V R >真V R ,此种方法测量值偏大。

应使'R 远小于V R 。

3.注意事项（1）电阻箱R 不能用滑动变阻器替换。

（2）'R 远小于V R 本质上指的是'R 与并联的部分的阻值远小于V R 。

（3）在保证电路正常工作时，E 尽量选大一些。

综上所述，当待测电阻阻值远大于滑动变阻器的总电阻时，用电压半偏法，测量值偏大；当待测电阻远小于滑动变阻器总电阻时，用电流半偏法，测量值偏小。

专题56 半偏法测电表内阻和电表校准(解析版)

2023届高三物理一轮复习重点热点难点专题特训专题56 半偏法测电表内阻和电表校准特训目标特训内容目标1半偏法测电流表内阻（1T—4T）目标2半偏法测电压表内阻（5T—8T）目标3电表的校准（9T—12T）一、半偏法测电流表内阻1．某探究小组为了研究用“半偏法”测电阻和改装电表，先用“半偏法”测量程为150μA的电流表A的内阻，后将电流表A改装成电压表：（1）某同学首先采用如图甲所示的实验电路测量该电流表A的内阻R g，图中R0为滑动变阻器、R为电阻箱。

他按电路图连接好电路，将R0的阻值调到最大，闭合开关S1后，他应该正确操作的步骤是____（选出下列必要的步骤，并将其序号排序）。

A．记下R的阻值B．调节R0的阻值，使电流表的指针偏转到满刻度C．闭合S2，调节R0和R的阻值，使电流表的指针偏转到满刻度的一半D．闭合S2，保持R0不变，调节R的阻值，使电流表的指针偏转到满刻度的一半（2）如果按正确操作步骤测得电阻箱R的阻值为100Ω，则安培表的内阻Rg=___________Ω；与电流表内阻的真实值Rg′相比，Rg___________Rg′（填“>”、“=”或“<”）；（3）将上述电流表A改装成量程为3V的电压表，则需将电流表与阻值为___________Ω的电阻串联。

用它来测量电压时，表盘指针位置如图乙所示，此时电压表的读数大小为___________V 。

【答案】 BDA 100 < 19900 2.80【详解】（1）[1]按电路图连接好电路，将R 0的阻值调到最大，闭合开关S 1后，调节R 0的阻值，使电流表的指针偏转到满刻度；闭合S 2，保持R 0不变，调节R 的阻值，使电流表的指针偏转到满刻度的一半，记下R 的阻值；安培表的内阻等于R 的阻值。

所以正确操作的步骤是BDA 。

（2）[2]由上分析可知，当F 中记录的R 阻值为100Ω，则被测电流表的内阻g R 的测量值也为100Ω。

半偏法测电表内阻的误差分析

半偏法测A 、V 的内阻及误差分析在中学电流表、电压表是测量电流和电压的常用仪表，对其内阻的测量可采用一种较简便的方法——半偏法，特别是电流表。

一、偏法的设计原理1．电流表半偏法如图1所示是用半偏法测电流表内阻的电路．实验时，先断开开关2S ，闭合开关1S ，调节0R 使电流表指针满偏．然后保持0R 的滑片不动（即1R 不变），闭合开关2S ，调节Ｒ，使电流表的指针处于半满偏状态，则电流表的内阻A R =Ｒ．2．电压表半偏法如图2所示是用半偏法测电压表内阻的电路．实验时，先闭合开关2S 和开关1S ，调节0R 使电压表指针满偏．然后保持0R 的滑片不动（即1R 、2R 不变），断开开关2S ，调节Ｒ，使电压表的指针半满偏，则电压表的内阻V R ＝Ｒ．二、半偏法的系统误差分析1．电流表半偏法测内阻的误差分析用如图1所示的电路测电流表的内阻时，设电流表的满偏电流为Ｉｇ，则开关2S 断开时1R R I A g +=ε①开关2S 闭合时，有A A R g R R RR R I I ++=+121ε②RI R I R A g =21③由①、②、③式，得 11R R R R R A A+=显然，A R R <，即A R 的测量值小于真实值．相对误差为%100%1001⨯+=⨯-=R R R R R R A A A A δ2．电压表半偏法测内阻的误差分析用如图所示的电路测电压表的内阻时，设电压表的满偏电压为g U ，则开关2S 闭合时 21)(R R U R U U g V g g ++=ε ④开关2S 断开时，有21)(R R U R R U U AB V AB AB +++=ε ⑤)(2R R R U U V V gAB += ⑥ 由④、⑤、⑥式，得021R R R R R V +=显然，V R R >，即VR 的测量值大于真实值．相对误差%100%100021⨯=⨯-=V V V R R R R R R R δ因210R R R +=，故对于给定的0R ，当21R R =，即滑片处于正中位置时相对误差最大．则%10040⨯≤V R R δ三、半偏法的实验条件1．电流表半偏法测电阻的实验条件用如图1所示的电路测电流表内阻时，为使实验误差较小，必须使A R R >>1，实验上通常取A R R 1001>，这时相对误差小于1%．为使电流表指针能达到满偏，必须1R I g ε≈．因0R R g <，所以本实验应满足的条件是A R R 1000≥ g I R ε>02．电压表半偏法测内阻的实验条件用如图所示的电路测电压表的内阻时，为使实验误差较小，必须V R R <<0．实验上通常取200V R R <，这时相对误差约1％．为使电压表指针能达到满偏，必须满足g U >ε．所以本实验应满足的条件是 200VR R < g U >ε。

(精选)半偏法测电表内阻

半偏法测电流表和电压表的内阻实验系统误差分析湖北省监利县朱河中学黄尚鹏摘要：本文从理论上运用严格的数学方法对半偏法测电流表和电压表的内阻实验的系统误差进行了分析，从而给出半偏法测电流表和电压表内阻的实验条件，以供大家参考。

关键词：半偏法系统误差相对误差闭合电路欧姆定律并联分流串联分压一、半偏法测电流表的内阻实验系统误差分析半偏法测电流表的内阻实验电路原理图如图1所示，实验操作步骤如下：图1第一步：开关、闭合前，将滑动变阻器的阻值调到最大。

第二步：闭合开关，调节滑动变阻器，使电流表满偏。

第三步：保持开关闭合，滑动变阻器不动，闭合开关，调节电阻箱的阻值，使电流表半偏。

第四步：记下此时电阻箱的阻值，则电流表的内阻。

本实验要求滑动变阻器的阻值远大于电流表的内阻，即，这样就可近似认为开关闭合前后干路中的总电流是不变的。

但事实上，当开关闭合后，干路中的总电流是变大的，当电流表半偏时，通过电阻箱的电流比通过电流表的电流要大，根据并联分流规律可知，半偏法测出的电流表的内阻要比电流表的实际内阻小。

下面笔者从理论上运用严格的数学方法对该实验的系统误差进行分析。

假定电源的电动势为，内阻为，电流表的满偏电流为。

闭合开关，调节滑动变阻器，使电流表满偏时，根据闭合电路欧姆定律得（1）闭合开关，调节电阻箱的阻值，使电流表半偏时，根据闭合电路欧姆定律及并联分流公式得（2）联立（1）和（2），消除和得（3）由（1）解得，将其代入（3）得（4）由（3）可知，且当，即时，近似成立。

由（4）可知与的相对误差（5）由（5）可知，电源的电动势越大，相对误差越小。

结论：用半偏法测电流表的内阻时，测量值比真实值小，为减小实验误差，应使滑动变阻器的阻值远大于电流表的内阻，即，而要做到这一点，必须使用电动势较大的电源，且为防止电流表过载，必须用大阻值的滑动变阻器与之匹配，可见电源的电动势的大小对误差起主导作用。

二、半偏法测电压表的内阻实验系统误差分析半偏法测电压表的内阻实验电路原理图如图2所示，实验操作步骤如下：图2第一步：开关闭合前，将电阻箱的阻值调到零，滑动变阻器的滑片调到最左端。

半偏法测电表内阻的误差分析

半偏法测A、V的内阻及误差分析在中学电流表、电压表是测量电流和电压的常用仪表，对其内阻的测量可采用一种较简便的方法——半偏法，特别是电流表。

一、偏法的设计原理1．电流表半偏法如图1所示是用半偏法测电流表内阻的电路．实验时，先断开开关，闭合开关，调节使电流表指针满偏．然后保持的滑片不动（即不变），闭合开关，调节Ｒ，使电流表的指针处于半满偏状态，则电流表的内阻=Ｒ．2．电压表半偏法如图2所示是用半偏法测电压表内阻的电路．实验时，先闭合开关和开关，调节使电压表指针满偏．然后保持的滑片不动（即、不变），断开开关，调节Ｒ，使电压表的指针半满偏，则电压表的内阻＝Ｒ．二、半偏法的系统误差分析1．电流表半偏法测内阻的误差分析用如图1所示的电路测电流表的内阻时，设电流表的满偏电流为Ｉｇ，则开关断开时①开关闭合时，有②③由①、②、③式，得显然，，即的测量值小于真实值．相对误差为2．电压表半偏法测内阻的误差分析用如图所示的电路测电压表的内阻时，设电压表的满偏电压为，则开关闭合时④开关断开时，有⑤⑥由④、⑤、⑥式，得显然，，即的测量值大于真实值．相对误差因，故对于给定的，当，即滑片处于正中位置时相对误差最大．则%10040⨯≤VRRδ三、半偏法的实验条件1．电流表半偏法测电阻的实验条件用如图1所示的电路测电流表内阻时，为使实验误差较小，必须使，实验上通常取，这时相对误差小于1%．为使电流表指针能达到满偏，必须．因，所以本实验应满足的条件是2．电压表半偏法测内阻的实验条件用如图所示的电路测电压表的内阻时，为使实验误差较小，必须．实验上通常取，这时相对误差约1％．为使电压表指针能达到满偏，必须满足．所以本实验应满足的条件是。

半偏法测电表电阻

高中物理人教版选修3-1
半偏法测电阻
1、半偏法测电阻的原理：（分流半偏法）
测量原理
I= Ig
I
I
调节R1
I
调节R2
当I1=I2=I/2时， Rg=R2
保持R1不变
I1
I2
I
I
实验操作
可供选择的器材有：
一个内阻约500Ω，满偏电流为 200μA的待测电流表；
（１）按图连接实物电路；（２）变阻器R1置最大，
误差分析
小电阻阻值>>待测电阻
R测<R真
小结
分压法
R3 G
S3
R4 S4
大电阻
阻值<<待测电阻 R测＞R真
I I
误差分析
I1为原来电流的一半（半偏）
I2大于原来电流的一半
并联R2后,
总电阻减小
I1
I2
I
I
总电流增大
I
结论：R测<R真
设法减小误差干路中的电流变化越小越好
R1接入电路中的有效阻值越大越好
ห้องสมุดไป่ตู้
选大阻值滑动变阻器
选大电动势
电源
２、分压半偏法
U
U/2
U/2
保持R4不变
测量原理 U=Ug
调节R4
调节R3
结论： RV=R3
U1=Ug/2
U>Ug U1
U U2
结论： R测＞R真
误差分析 U2>Ug/2
串联R3后,总电阻增大
设法减小误差分压部分电压变化越小越好
R4分压部分电阻阻值越小越好
选小阻值滑动变阻器
选大电动势

半偏法测电阻知识方法及练习

. 半偏法测电阻知识方法与练习一，半偏法测电阻知识与方法一，半偏法测电流表内阻方法一：如图15 所示，测电流表G的内阻：①将电阻箱R 的电阻调到0；②闭合S 调理R0，使电流表G达到满偏电流I 0；③保持 R0不变，调理 R使电流表 G示数为 I 0/2 ；④由上可得 R G=R注意：当 R G》R0时，丈量偏差小，此方法适合测大阻值电流表内阻，且丈量值偏大。

方法二：如图 16 所示丈量电流表 A 的内阻①断开S2，闭合 S1，调理 R0，使 A 表满偏为 I 0; ②保持 R0不变，闭合 S2，调理 R，使电流表读数为 I 0③由上得 R A=R注意：当R0》R A时，丈量偏差小，此方法适合测小阻值电流表内阻，且丈量值偏小。

电源电动势宜大一些。

二，半偏法测电压表内阻方法一：如图17 所示，测电压表V 的内阻：①闭合 S, 将电阻箱 R 的电阻调到 R1时，测得电压表示数为②调理电阻箱阻值为 R2，使电压表 V 的示数为 U1/2 ；由上可得 R V=R2 -2R1方法二：如图 18 所示，测电压表 V 的内阻：①将滑动变阻器的滑片 P 滑到最右端，电阻箱 R 的阻值调到最大；②闭合 S1、 S2，调理 R0，使电压表示数指到满刻度；③翻开 S2，保持 R0不变，调理R，使电压表示数到满刻度的一半；④由上可得R V=R半偏法测电压表内阻方法一分析：如图 17 所示：E=U 1+U1R1/R V E=U2/2+U2 R2/2R V 联解可得R V=R2 -2R1RG图15R0SARS2 R图16S1VR1；图 17USE r=0S2VRR0S1图 18二，半偏法测电阻练习题1、把电流表改装成电压表的实验中，所用电流表G 的满偏电流I g为 200μ A，内阻预计在400～ 600Ω之间．①按图 (a) 测定电流表G的内阻 R g，需要采纳适合的器械，现有供采纳的器械以下：(A)滑动变阻器 ( 阻值范围 0— 200Ω )(B)滑动变阻器 ( 阻值范围 0～ 175Ω )(C)电阻箱 ( 阻值范围 0—999Ω )(D)电阻箱 ( 阻值范围 0～99999Ω )(E)电源 ( 电动势 6V，内阻 0． 3Ω)(F)电源 ( 电动势 12V，内阻 0． 6Ω )按实验要求， R 最好采纳 ______，R′最好采纳 _______，E 最好采纳 _______．( 填入采纳器械的字母代号)②假设由上述步骤已测出电流表内阻R g==500Ω，此刻通过串连一个24．5kΩ的电阻把它改装成为一个电压表，此电压表的量程为③图 (b) 是测定未知电阻R x的电路图，图 (c) 是电路中所需要的器械( 虚线框内为上述已改装好的电压表) ，请按电路图画出连线，将所示器械接成实验电路．④丈量时，电流表的读数为0．20A，而改装后的电压表的表头读数如图(d) 所示，那么R x的阻值等于 __________ 。

半偏法测电表内阻改进

半偏法测电表内阻的改进实验方法的不完善或测量原理所依据的理论具有一定的近似性，使得测量结果存在理论误差。

如果采用符合实际的理论公式，并保证实验仪器所必需的使用条件，就可以消除理论误差。

文中分析了用两种不同的“半偏法”测量电表内阻的理论误差，也给了消除理论误差的改进方案。

实验测量中的关键就是：两种不同测量方法均应尽量控制操作“半偏”前后的电路中总电流或总电压不变，从而使测量结果较为准确，误差降至最小。

一、半偏法测电流表内阻1.实验原理如图1所示，稳流输出端（即i总=im）a、b之间并联两个相等的电阻时，每条支路上的电流是输出电流im的二分之一。

2.实验步骤（1）按电路图2接好电路，将滑动变阻器r、变阻箱r′调至阻值最大处（2）闭合s1，调节滑动变阻器r，使电流表的指针在满刻度，此时表的满偏电流为im（即稳流输出电流为im）（3）闭合s2，调节变阻箱r′（滑动变阻器的滑片位置保持不动），使电流表的指针在满刻度的一半，通过表的电流为i（4）读出变阻箱接入电路中的值r0即有ra测=r03.误差分析s2断开、s1闭合时有：e=i（r+r+ra）（1）s2、s1都闭合时有：e=i+i（r+r）+ir（2）联立（1）、（2）式求解得r==>r当（r+r）>>r0时，ra测=ra=r0相对误差==×100%=×100%4.实验结论（1）半偏法测量电流表的内阻ra的条件是（r+r）>>r0。

（2）测量值小于真实值，即测量值偏小。

（3）器材选择要求是：电源电动势e越大，内阻r越大，滑动变阻器总阻值越大，实验误差越小。

由于电流表的内阻不太大，故变阻误差越小。

由于电流表的内阻不太大，故变阻箱选择精度高一点，总阻值小些的为好。

5.实验改进（1）增大电动势从前面的分析可见，选择较高电动势电源，必然需要较大的r，从而减小系统误差。

但增大电动势不能使实验误差减小到可观的程度，也就是说，这个方案不能从根本上解决问题。

半偏法测电表内阻的误差分析

半偏法测A 【2 】.V 的内阻及误差剖析在中学电流表.电压表是测量电流和电压的常用内心,对其内阻的测量可采用一种较轻便的办法——半偏法,特殊是电流表.一.偏法的设计道理1．电流表半偏法如图1所示是用半偏法测电流表内阻的电路．试验时,先断开开关2S ,闭合开关1S ,调节0R 使电流表指针满偏．然后保持0R 的滑片不动（即1R 不变）,闭合开关2S ,调节Ｒ,使电流表的指针处于半满偏状况,则电流表的内阻A R =Ｒ．2．电压表半偏法如图2所示是用半偏法测电压表内阻的电路．试验时,先闭合开关2S 和开关1S ,调节0R 使电压表指针满偏．然后保持0R 的滑片不动（即1R .2R 不变）,断开开关2S ,调节Ｒ,使电压表的指针半满偏,则电压表的内阻V R ＝Ｒ．二.半偏法的体系误差剖析1．电流表半偏法测内阻的误差剖析用如图1所示的电路测电流表的内阻时,设电流表的满偏电流为Ｉｇ,则开关2S 断开时 1R R I A g +=ε①开封闭2S 应时,有A AR g R R RR R I I ++=+121ε②R I R I R A g =21③由①.②.③式,得11R R R R R A A+=显然,A R R <,即A R 的测量值小于真实值．相对误差为%100%1001⨯+=⨯-=R R R R R R A A A A δ2．电压表半偏法测内阻的误差剖析用如图所示的电路测电压表的内阻时,设电压表的满偏电压为g U ,则开封闭2S 应时 21)(R R U R U U g V gg ++=ε④开关2S 断开时,有21)(R R U R R U U AB V AB AB +++=ε⑤ )(2R R R U U V V gAB +=⑥由④.⑤.⑥式,得021R R R R R V += 显然,V R R >,即V R 的测量值大于真实值．相对误差%100%100021⨯=⨯-=V V V R R R R R R R δ 因210R R R +=,故对于给定的0R ,当21R R =,即滑片处于正中地位时相对误差最大．则%10040⨯≤V R R δ三.半偏法的试验前提1．电流表半偏法测电阻的试验前提用如图1所示的电路测电流表内阻时,为使试验误差较小,必须使A R R >>1,试验上平日取A R R 1001>,这时相对误差小于1%．为使电流表指针能达到满偏,必须1R I g ε≈．因0R R g <,所以本试验应知足的前提是A R R 1000≥g I R ε>02．电压表半偏法测内阻的试验前提用如图所示的电路测电压表的内阻时,为使试验误差较小,必须V R R <<0．试验上平日取200V R R <,这时相对误差约1％．为使电压表指针能达到满偏,必须知足g U >ε．所以本试验应知足的前提是200VR R <g U >ε.。
