画法几何期末考试题a
画法几何期末考试练习题资料.
d′
d
e
c′
b
a
5、过点K作直线KL与直线MN垂直，并与△ABC平行。b′c′ Nhomakorabean′
a′
k′
m′
n
a
k
b
c
m
6、已知等腰△ＤＥＦ的顶点Ｄ和一腰DE在直线DG上，另 一腰ＤＦ∥△ＡＢＣ，且点Ｆ在ＭＮ上，试完成△ＤＥＦ 的两面投影。
n′ b′
c′
m′
d′
g′
a′
b
g
n m c
d
7、五边形ABCDE为平面图形，BC∥H 面，AE∥BC， 试完成其正面投影。
b′
a′
c
e
b
d
a
8、求直线AB与CD间的距离，并作出过B点的垂线。
XV H
a′ c′
b′ d′
d
b c
a
9、如图所示，已知交叉两直线AB和CD的两面投影，用换 面法作出它们的公垂线EF，E、F分别是公垂线EF 与AB、 CD的交点，并作出AB和CD之间的真实距离。
10、做出该组合体的三面投影。
1、过空间一点作已知平面的垂线
a′
e′
b′
c′
c
e
a
b
2、过空间一直线作已知平面的垂面
a′
e′
b′
f′
c′ c
a
e
f
b
3、已知直角三角形ABC的水平投影，及直角边AB 的V投影，试完成其正面投影。
b′
a′
a
b
c
4、作一直线与两交叉直线AB和CD相交，同时与直 线EF平行。
f′
a′
e′
b′
c′
画法几何及机械制图期末考试试卷
画法几何及机械制图期末考试试卷集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）阅卷得 分四川核工业工程学校2011年秋季期末考试画法几何及机械制图试卷（A ） （适用于班。
满分100分，90分钟完卷。
）一、填空题（每空1分，共15分。
）1、GB/T 是指 。
2、标题栏一般位于图纸的 。
3、 比例分为三种，分别是：原值比例、放大比例和 。
4、机械图样上汉字一般写成 。
5、同一张图样中，同类图线的宽度应 。
（选填一致或不一致）6、斜度是一直线对另一直线或一平面对另一平面的 程度。
7、常用的投影法有中心投影法和 。
8、投射线由前向后方正投影面投射，在正面得到一个视图，称为 图。
9、 三视图的投影规律是： 、 、 。
10、通常规定，物体左右之间的距离为 ，前后之间的距离为 ，上下之间的距离为 。
11、 基本体分为平面体和 两类。
2、比例的含义是（ ）与（ ）之比。
3、同一张图样中，相同线型的宽度应（ ）。
（选填一致或不一致）4、绘制尺寸线、尺寸界线等时，应采用（ ）线。
5、绘制可见轮廓线时用（ ）线。
6、绘制中心线、对称线时应用（ ）线。
7、定位尺寸是指确定各组成部分之间的相对（ ）的尺寸。
8、斜度是一直线对另一直线或另一平面的（ ）程度。
9、锥度是正圆锥底圆直径与（ ）之比。
10、标注尺寸的三要素分别是尺寸界线、尺寸线、（ ）。
11、常用的投影法有中心投影法和（ ）。
12、正投影法的基本特性有真实性、积聚性、（ ）。
13、根据三视图之间的投影规律是长对正、宽相等、（ ）。
14、在物体的三视图中，俯视图反映物体的长度和（ ）； 19、基本体可分为平面立体和（ ）两类。
18、物体左右之间距离为长，前后之间为宽，上下之间的距离阅卷得 分为（）。
20、最基本的平面立体有（）和棱锥。
22、R9是（定）尺寸。
（选填定位尺寸或定形尺寸）23、尺寸排列要清晰，平行的尺寸应按“（）尺寸在外，（））”的原则排列，避免尺寸线与尺寸界线的交叉。
画法几何及建筑制图期末试卷
试卷一1.钢筋混凝土梁详图常用的比例为（ )A 。
1∶1、1∶2、1∶5B 。
1∶10、1∶20、1∶50C 。
1∶100、1∶150、1∶200D 。
1∶200、1∶250、1∶500 2。
某直线的H 面投影反映实长，该直线为（ ) A 。
水平线 B.正平线 C 。
铅垂线D 。
正垂线3。
楼层建筑平面图表达的主要内容为( )。
A 。
平面形状、内部布置等B.梁柱等构件类型C 。
板的布置及配筋D 。
外部造型及材料4。
在土建施工图,表示构配件时常用的比例为1比( ）。
A 。
1、5、10 B 。
10、20、50 C 。
100、200D.250、5005.结构施工图包括________等。
（ ）。
A 。
总平面图、平立剖、各类详图 B.基础图、楼梯图、屋顶图 C.基础图、结构平面图、构件详图 D 。
配筋图、模板图、装修图 6。
直线AB 的W 面投影反映实长，该直线为（ ）。
A 。
水平线 B.正平线C 。
侧平线D.侧垂线7.A0号幅面的图纸其尺寸为（ ）mm A 。
1189×841 B.1000×800 C 。
841×594D.594×4208。
画图时，粗中细三档实线形的线宽为（ ）。
A 。
2b 、b 、0.5b B 。
b 、0。
5b 、0。
25b C.b 、0.5b 、0。
35bD.1。
2b 、0。
6b 、0。
3b9。
正面斜二测Y 向变形系数一般取（ ）。
A.2B 。
1一、 单项选择题（每小题1分，共15分）在下列每小题的四个备选答案中选出一个正确的答 案，并将其字母标号填入题干的括号内。
C 。
0。
8D 。
0.510。
工程上应用的视图采用的投影方法为（ ）。
A.平行投影 B 。
斜投影 C 。
正投影D.中心投影11。
在建筑施工图中，定位轴线采用的线型为（ ）。
A.细实线B 。
细虚线C 。
细单点长画线D.中实线12.某直线的H 面投影反映实长，该直线为（ ）. A 。
画法几何题及参考答案

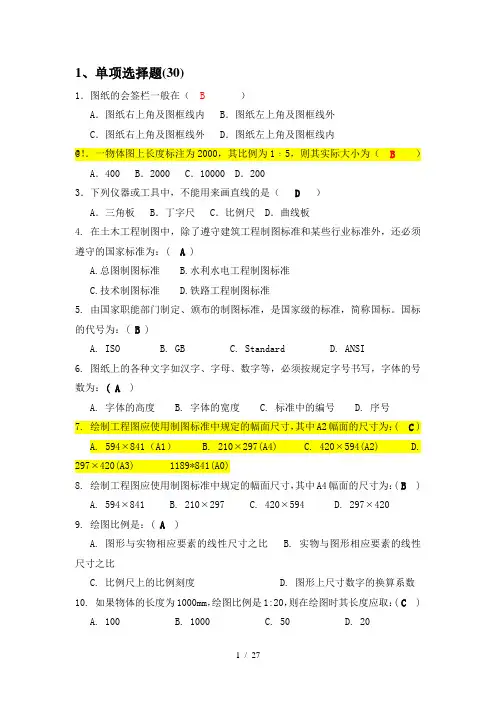

1、单项选择题(30)1．图纸的会签栏一般在（ B）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）A．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C)A. 594 841（A1）B. 210 297(A4)C. 420 594(A2)D. 297 420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B )A. 594 841B. 210 297C. 420 594D. 297 4209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的？ ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的： (B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的： ( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的： (D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是： ( 做重线 )A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是： ( D比例 )A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是： ( B )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面 B．底层室内地面C．二楼楼面 D．屋面11．组合体的尺寸不包括( D )A．总尺寸 B．定位尺寸C．定形尺寸 D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。
最新画法几何期末考试题

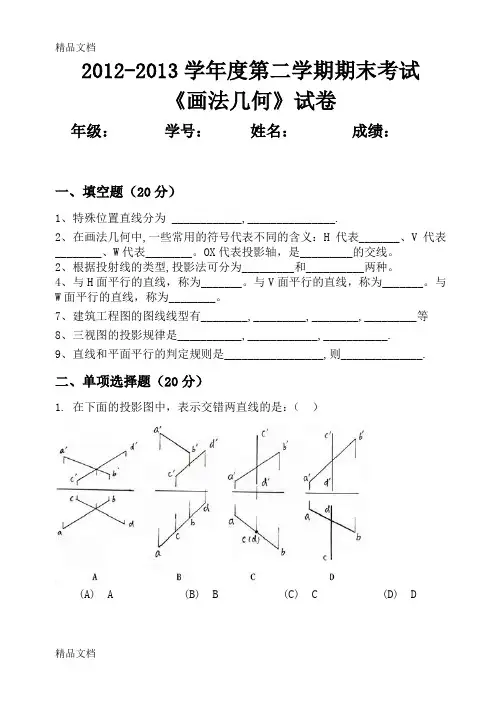

2012-2013学年度第二学期期末考试《画法几何》试卷年级：学号：姓名：成绩：一、填空题（20分）1、特殊位置直线分为 ____________,_______________.2、在画法几何中,一些常用的符号代表不同的含义：H代表_______、V代表________、W代表________。
OX代表投影轴，是_________的交线。
2、根据投射线的类型,投影法可分为_________和__________两种。
4、与H面平行的直线，称为_______。
与V面平行的直线，称为_______。
与W面平行的直线，称为________。
7、建筑工程图的图线线型有________,_________,________,_________等8、三视图的投影规律是___________,____________,___________.9、直线和平面平行的判定规则是_________________,则______________.二、单项选择题（20分）1. 在下面的投影图中，表示交错两直线的是：（）(A) A (B) B (C) C (D) D(A) 水平线 (B) 正平线(C) 侧平线(D) 一般倾斜直线3. 在下图中：（）(A) C点在正垂线AB上 (B) C点不在正垂线AB上(C) C点在侧平线AB上 (D) C点不在侧平线AB上4. 下图所示AB、CD两直线的相对几何关系是：（）(A) 平行 (B) 相交 (C) 相交垂直(D) 交错(A) 水平面 (B) 侧垂面 (C) 铅垂面 (D) 一般倾斜平面6. 下图所示正平面P与三角形平面ABC的交线是：（）(A) 正平线 (B) 水平线 (C) 铅垂线(D) 一般倾斜直线7. 下图所示五棱柱表面上一点K，其正确的侧面投影是：（）(A) A (B) B (C) C (D) D8. 绘图仪器中分规的主要作用是：（）(A) 画圆或圆弧(B) 是圆规的备用品(C) 用来截量长度 (D) 等分线段9. 图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：（）(A) 毫米 (B) 厘米 (C) 米 (D) 根据绘图比例确定10. 如果A点在H投影面上，则：（）(A) A点的x坐标为0 (B) A点的y坐标为0(C) A点的z坐标为0 (D) A点的x、y、z坐标都不为0三、作图题1、根据已知条件，做出直线的三面投影。
画法几何试题及其标准参考答案
1、单项选择题(30)1．图纸的会签栏一般在（ B）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）A．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C)A. 594 841（A1）B. 210 297(A4)C. 420 594(A2)D. 297 420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B )A. 594 841B. 210 297C. 420 594D. 297 4209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的？ ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的： (B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的： ( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的： (D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是： ( 做重线 )A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是： ( D比例 )A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是： ( B ).\A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面 B．底层室内地面C．二楼楼面 D．屋面11．组合体的尺寸不包括( D )A．总尺寸 B．定位尺寸C．定形尺寸 D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。
画法几何试题及参考答案
画法几何试题及参考答案本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March1、单项选择题(30)1．图纸的会签栏一般在（ B）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）A．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C )A. 594841（A1）B. 210297(A4)C. 420594(A2)D. 297420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( B )A. 594841B. 210297C. 420594D. 2974209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: :1C. 5: :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的 ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的： (B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的： ( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的： (D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是： ( 做重线 )A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是： ( D比例 )A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是： ( B )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面 B．底层室内地面C．二楼楼面 D．屋面11．组合体的尺寸不包括( D )A．总尺寸 B．定位尺寸C．定形尺寸 D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。
画法几何试题及答案
画法几何试题及答案一、选择题1. 在画法几何中，点的投影通常表示为：A. 一条线B. 一个点C. 一个面D. 一个体答案：B2. 以下哪个术语描述的是线与线相交的点？A. 交点B. 投影点C. 垂足D. 投影线答案：A3. 正投影法中，平行于投影面的线段投影后：A. 长度不变B. 长度变短C. 长度变长D. 无法确定答案：A4. 画法几何中，一个平面图形在垂直于投影面的平面上的投影是：A. 原图形B. 缩小的图形C. 放大的图形D. 无法确定答案：A5. 在三视图中，主视图通常表示物体的：A. 正面B. 侧面C. 顶面D. 底面答案：A二、填空题1. 在画法几何中，_______表示物体的三维形状。
答案：三视图2. 投影线与投影面垂直的投影方法称为_______投影法。
答案：正3. 当一个物体的表面与投影面平行时，其投影是_______。
答案：原图形4. 在画法几何中，_______是指物体表面与投影面之间的夹角。
答案：投影角5. 如果一个物体的投影是一条线，则该物体与投影面是_______关系。
答案：垂直三、简答题1. 简述画法几何中三视图的作用。
答案：三视图的作用是全面展示物体的三维形状，包括主视图、侧视图和俯视图，分别从物体的正面、侧面和顶面进行投影，以确保设计和制造过程中对物体形状的准确理解。
2. 解释什么是正投影法，并给出其特点。
答案：正投影法是一种投影方法，其中投影线与投影面垂直。
其特点包括：投影线平行时，投影后的线段长度不变；投影线与投影面平行时，投影后的形状与原物体形状相同。
四、绘图题1. 根据题目给出的三视图，绘制一个立方体的三视图。
答案：（此处应有绘图，但无法提供）2. 给定一个物体的正视图和侧视图，请绘制其俯视图。
答案：（此处应有绘图，但无法提供）五、计算题1. 已知一个圆柱的正视图直径为10cm，侧视图高度为20cm，求圆柱的体积。
答案：圆柱体积V = πr²h = π(5cm)²(20cm) = 500π cm³2. 给定一个圆锥的底面直径为8cm，高为12cm，求其体积。
机械制图(画法几何)试题及答案
机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分上方8，试作A、B两点的三面投影。
(10分)二、作平面四边形ABCD的投影。
(10分)三、完成下列各形体的投影。
(12分，每题6分)1．2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。
(12分，每题6分) 1．2．五、在指定位置将主视图画成全剖视图。
(10分)六、在指定位置将主视图画成剖视图。
(10分)七、补全螺栓连接图中所缺的图线。
(10分)八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。
(10分)九、读零件图，并回答问题。
(16分)1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。
，是螺纹（内、外），H是，8机械系机电一体化专业画法几何及机械制图课程班级 姓名 学号 得分题号 一 二 三 四 五 六 七 八 九 总分 得分 阅卷人二、 已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A 、B 两点的三面投影。
XZY HY WOaaabbb二、作平面四边形ABCD 的投影。
三、完成下列各形体的投影。
1． 2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。
1．2．五、在指定位置将主视图画成全剖视图。
六、在指定位置将主视图画成剖视图。
八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。
九、读零件图，并回答问题。
1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。
，是螺纹（内、外），又是，H是，答案：1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。
该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。
画法几何期末考试题
2012-2013学年度第二学期期末考试《画法几何》试卷年级：学号：姓名：成绩：一、填空题（20分）1、特殊位置直线分为____________,_______________.2、在画法几何中,一些常用的符号代表不同的含义：H代表_______、V代表________、W代表________。
OX代表投影轴，是_________的交线。
2、根据投射线的类型,投影法可分为_________和__________两种。
4、与H面平行的直线，称为_______。
与V面平行的直线，称为_______。
与W面平行的直线，称为________。
7、建筑工程图的图线线型有________,_________,________,_________等8、三视图的投影规律是___________,____________,___________.9、直线和平面平行的判定规则是_________________,则______________.二、单项选择题（20分）1.在下面的投影图中，表示交错两直线的是：（）(A) A (B) B(C) C (D) D2.下图所示AB直线是：（）(A) 水平线(B) 正平线 (C) 侧平线 (D) 一般倾斜直线3.在下图中：（）(A) C点在正垂线AB上(B) C点不在正垂线AB上(C) C点在侧平线AB上(D) C点不在侧平线AB上4.下图所示AB、CD两直线的相对几何关系是：（）(A) 平行(B) 相交 (C) 相交垂直 (D) 交错5.下图所示的平面是：（）(A) 水平面(B) 侧垂面(C) 铅垂面(D) 一般倾斜平面6.下图所示正平面P与三角形平面ABC的交线是：（）(A) 正平线 (B) 水平线(C) 铅垂线 (D) 一般倾斜直线7.下图所示五棱柱表面上一点K，其正确的侧面投影是：（）(A) A(B) B(C) C(D) D8.绘图仪器中分规的主要作用是：（）(A) 画圆或圆弧 (B) 是圆规的备用品(C) 用来截量长度(D) 等分线段9.图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：（）(A) 毫米 (B) 厘米(C) 米(D) 根据绘图比例确定10.如果A点在H投影面上，则：（）(A) A点的x坐标为0 (B) A点的y坐标为0(C) A点的z坐标为0 (D) A点的x、y、z坐标都不为0三、作图题1、根据已知条件，做出直线的三面投影。
画法几何试题及答案
1、单项选择题(30)1．图纸的会签栏一般在（ B）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）A．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C)A. 594 841（A1）B. 210 297(A4)C. 420 594(A2)D. 297 420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B )A. 594 841B. 210 297C. 420 594D. 297 4209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的？ ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的： (B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的： ( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的： (D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是： ( 做重线 )A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是： ( D比例 )A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是： ( B )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面 B．底层室内地面C．二楼楼面 D．屋面11．组合体的尺寸不包括( D )A．总尺寸 B．定位尺寸C．定形尺寸 D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。
画法几何期末考试复习题及参考答案-高起本
《画法几何》复习题一、填空题1、正投影图具有以下特性：、、、从属定比性、平行性。
2、三投影面体系由三个互相垂直的投影面组成，分别是、、。
3、对H面、V面和W面都处于倾斜位置的直线称为。
4、当空间两点位于同一投影线上时，它们在该投影线垂直投影面上的投影重合，这两点称为。
5、垂直于某一个投影面，而倾斜于另两个投影面的平面，称为投影面的垂直面。
投影面垂直面有三种情况，其中：与V面垂直且与H、W面倾斜的平面称为；与H面垂直且与V、W面倾斜的平面称为；与W面垂直且与H、V面倾斜的平面称为6、两个侧垂面的交线为。
7、点A的坐标为（15，10，20），则点A 到V面的距离是，到W面的距离是，到H面的距离是。
8、三面投影图不仅符合“三等”规律，还可以反映形体的上、下、左、右、前、后的方位关系。
其中正面投影反映形体的和；水平投影反映形体的和；侧面投影反映形体的和。
9、平行于某一个投影面，从而垂直于另两个投影面的平面，称为投影面平行面。
投影面平行面有三种情况，其中：与V面平行从而与H、W面垂直的平面称为；与H面平行从而与V、W面垂直的平面称为；与W面平行从而与H、V面垂直的平面称为。
10、点A的坐标为（10，15，25），则点A 到V面的距离是，到W面的距离是，到H面的距离是。
11、圆柱被一平面所截，其截交线的形状有三种情况，分别是、、。
二、选择题1、正投影法是指（）。
A.投射线都相交于投射中心，投射出形体投影的方法B.投射线互相平行且垂直于投影面，投射出形体投影的方法C.由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法2、三面投影中正面投影反映形体的（）A.上下、左右、前后三个位置关系B. 上下、前后位置关系C. 上下、左右位置关系D.左右、前后位置关系3、如果点A在水面投影面上，则（）A. 点A的x坐标为0B. 点A的y坐标为0C. 点A的z坐标为0D. 点A的x、y、z坐标都不为04、与W面相垂直的直线是（）。
画法几何 习题及答案
画法几何复习题及答案一、填空题（1Ｘ30＝30分）1、投影法分中心投影和平行投影两大类。
2、在点的三面投影图中，aax反映点A到V 面的距离，a’az反映点A到W 面的距离。
3、绘制机械图样时采用的比例，为图样机件要素的线性尺寸与实际机件相应要素的线性之比。
4、正垂面上的圆在V面上的投影为直线，在H面上的投影形状为椭圆。
5、空间两直线的相对位置可分为平行、相交、交叉和垂直四种。
6、同一机件如采用不同的比例画出图样，则其图形大小不同（相同，不同），但图上所标注的尺寸数值是一样的（一样的，不一样的）。
7、图形是圆、大于半圆注直径尺寸；图形是半圆、小于半圆注半径尺寸。
8、表示回转面在投射方向上可见、不可见的分界线，称为转向轮廓线。
9、两等径圆柱相贯，其相贯线形状为椭圆。
10、组合体尺寸种类分为定形尺寸、定位尺寸和总体尺寸。
11、用于普通连接的螺栓与被连接件的光孔间是否属于配合关系否。
12、圆锥销GB117-86A10×30代号中的“10”是指销的小端直径。
13、两标准圆柱齿轮啮合时，其两节圆应相切。
14、含有标准结构要素的零件，是否一定属于标准件不一定。
15、已知双线螺纹，导程Ｐw＝10，其螺距Ｐ＝ 5 。
16、已知标准直齿圆柱齿轮m＝３，z=20，其齿顶圆直径d a＝66 。
17、Φ50f７代号中的“f７”是轴的公差带代号，其中“f”表示基本偏差代号。
18、多面正投影图是工程中应用最广泛的一种图示方法。
19、建筑剖面图的剖切位置应选择在能反映内部构造比较复杂和典型的的部位，并应通过门窗洞。
20、点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。
②点的正面投影与点的侧面投影的连线垂直于OZ轴。
③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。
21、在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。
22、空间两直线互相平行，则它们的同面投影也一定平行。
画法几何试题及答案
画法几何试题及答案一、选择题（每题2分，共20分）1. 点的投影特性是什么？A. 垂直投影与水平投影长度相等B. 垂直投影与水平投影长度不等C. 垂直投影与水平投影长度相等或不等D. 无规律2. 线段的投影特性有哪些？A. 垂直投影长度等于线段长度B. 垂直投影长度小于线段长度C. 垂直投影长度大于线段长度D. 以上都有可能3. 以下哪个不是平面图形的分类？A. 三角形B. 矩形C. 圆形D. 立体图形4. 投影法中，第一角法和第三角法的区别是什么？A. 投影方向不同B. 投影位置不同C. 投影方式不同D. 没有区别5. 以下哪个不是平面图形的基本元素？A. 点B. 线C. 面D. 体6. 投影变换中，平行投影和中心投影的区别是什么？A. 投影源的位置不同B. 投影线的数量不同C. 投影线的方向不同D. 投影结果不同7. 在画法几何中，什么是视图？A. 物体的正面图B. 物体的侧面图C. 从不同方向观察物体所得到的图形D. 物体的俯视图8. 以下哪个不是视图的分类？A. 主视图B. 左视图C. 右视图D. 透视图9. 什么是剖面图？A. 通过物体内部的平面所得到的图形B. 物体的外部轮廓图C. 物体的立体图D. 物体的透视图10. 什么是断面图？A. 通过物体内部的平面所得到的图形B. 物体的外部轮廓图C. 物体的立体图D. 物体的透视图答案：1. B 2. D 3. D 4. A 5. D 6. A 7. C 8. D 9. A 10. A二、填空题（每空1分，共10分）1. 在画法几何中，______是最基本的元素。
2. 第一角法中，物体的投影面是______的。
3. 第三角法中，物体的投影面是______的。
4. 视图中，______视图通常用来表示物体的正面。
5. 剖面图和断面图的区别在于剖面图是______，而断面图是______。
6. 当物体的某一部分被剖面线所切割时，该部分在剖面图中应表示为______。
大一上期画法几何及工程制图期末试题
2013—2014年上期画法几何及工程制图期末考试试卷
注意：此卷是本人考试后凭记忆编写的，只是尽可能的还原试卷题目
另试卷作图要求：禁用45°线；除题目要求的作图方法外，作图一律不得使用换面法。
1、已知五边形ABCDE ，其中AC 为正平线，五边形a ’b ’c ’d ’e ’为五边形的ABCDE 在V 面的投影，且已知AB 在H 面的投影ab ，试补全五边形ABCDE 在H 面上的投影图：
2、已知三角形ABC 为等腰直角三角形，BC 边在直线段MC 上，直线段MC 和A 点在H 、V 面上的投影如下图所示，试补全三角形的两面投影：
3、已知平面P 的对H 面的最大坡度线MN 的两面投影，空间内存在一点K （不在平面P 上），试求出K 到平面P 的距离：
X
O a’
c’
m’
c
m
X
4、已知三角形ABC 和空间内的一直线段CD 的两面投影，试用换面法求CD 关于三角形ABC 对称的直线段MN ，并判断其可见性：
5、已知六棱柱ABCDEF 被截平面截取后的H 和V 面投影如下，试补全被截六棱柱的三面投影：
k’
k n’
n
m ’
m
X
O c
b
a
X
O
m ’
m
n’
n
a ’
c ’
b ’
6、已知圆锥被截平面截取后的H和V面的投影如下图所示，试补全被截圆锥的三面投影：
7、已知圆柱被截取后的立体图形的V和H面的部分投影，试补全截圆柱的侧面投影：
8、已知圆柱和半圆球相贯，如图所示为圆柱和半圆球的部分两面投影，试补全两面投影和相贯线：。
(完整版)画法几何及机械制图试题及答案
组合体的视图1单选(1分)已知立体的主、俯视图，正确的左视图是：A2单选(1分)已知主观图和俯视图，正确的左视图是：C3单选(1分)已知物体的主、俯视图，错误的左视图是：B4单选(1分)已知主、俯两视图，其正确的左视图是：D5单选(1分)已知四组图形的主、俯视图，其错误的一组视图是：A6单选(1分)已知主、俯两视图，其正确的左视图是：D6填空(1分) 由若干基本形体组成的类似机器零件的物体称为____。
组合体7填空(1分) 假想将组合体分解为若干个简单的基本形体，然后分析它们之间的相对位置、组成方式以及表面之间过渡关系，这样的分析方法称为组合体的____。
形体分析法8填空(1分) 组合体相邻形体表面过渡关系投射特征有：两形体表面____与____；____与____。
共面不共面相切相交9填空(1分) 读图要点：把几个视图联系起来读；要从反映形状特征较多的视图看起；分析形体间相邻表面的____；要注意物体表面的____和____。
相对位置方向性可见性10填空(1分) 读图方法：投影分析、空间想像物体形状，要弄清视图中“____”和“____”的含义；要判断出相邻表面间的“____”。
图线线框相对位置11填空(1分) 画组合体三视图时，要注意三个视图之间存在的对应尺寸关系是：____；____；____ 。
长对正高平齐宽相等12填空(1分)读组合体视图的基本方法是____法和____法。
形体分析线面分析机件的表达方法1单选(1分)机件向不平行于任何基本投影面的平面投影所得的视图叫A.基本视图B.斜视图C.向视图D.局部视图2单选(1分)已知主、俯视图，选出改画后正确的全剖主视图：C3单选(1分)在下图中选出正确的一组剖视图。
B4单选(1分)下列斜剖视图中，正确的表达是：D5单选(1分)在下图中选出正确的剖视图。
A6单选(1分)在半剖视图中半个视图与半个剖视图的分界线用A.细实线 B.波浪线 C.粗实线 D.细点画线7单选(1分)在局部剖视图中，视图与剖视部分的分界线用A.粗实线B.细实线C.细点画线D.波浪线8单选(1分) 对于零件上的肋板、轮辐、薄壁等，如（）剖切，不画剖面符号，且用粗实线将它们与相邻结构分开。
画法几何复习题及答案
画法几何复习题及答案一、选择题1. 在画法几何中，平行投影法的投影线与投影面的关系是（）。
A. 垂直B. 平行C. 相交D. 以上都不是答案：B2. 点的投影在投影面上的位置是由（）决定的。
A. 点到投影面的距离B. 点到投影线的方向C. 点到投影面的角度D. 点到投影线的垂直距离答案：B3. 直线在投影面上的投影，如果直线与投影面垂直，则其投影为（）。
A. 一条直线B. 一个点C. 一条曲线D. 无法确定答案：B二、填空题1. 在画法几何中，一个平面图形的投影可以通过______投影法来获得。
答案：平行2. 如果一个平面图形与投影面平行，则其投影与原图形______。
答案：全等3. 画法几何中，一个立体图形的三视图包括______、______和______。
答案：正视图、侧视图、俯视图三、简答题1. 简述画法几何中，如何确定一个点在空间中的位置。
答案：在画法几何中，确定一个点在空间中的位置通常需要三个坐标值，这些坐标值表示点到三个互相垂直的坐标平面的距离。
2. 描述画法几何中，直线与平面相交的投影特点。
答案：在画法几何中，当直线与平面相交时，其投影会显示为一条直线，且该直线与平面的交线在投影面上的投影是一条直线段。
四、计算题1. 给定一个点P(3, -2, 4)，求其在水平面（XY平面）上的投影点P'的坐标。
答案：P'的坐标为(3, -2, 0)。
2. 假设有一条直线L，其在XZ平面上的投影为一条直线段AB，且A(1, 0, 3)和B(4, 0, 6)，求直线L与Y轴的交点坐标。
答案：直线L与Y轴的交点坐标为(0, y, 0)，其中y可以通过直线L的参数方程计算得出。
五、作图题1. 给定一个立方体，其一个顶点在原点(0, 0, 0)，边长为2，画出该立方体的三视图。
答案：根据题目描述，可以画出立方体的正视图、侧视图和俯视图，每个视图都是一个边长为2的正方形。
2. 画出一个半径为3的球体在XY平面上的投影。
