PLC程序的调试方法
现场调试中如何进行PLC程序的在线修改和调试
现场调试中如何进行PLC程序的在线修改和调试在现场调试PLC程序时，有时会发现某些逻辑存在问题或需要进行修改。
传统的方法是停机，然后使用编程软件连接PLC进行修改，然后再进行调试。
然而，这种方法会影响生产效率，并且需要较长的停机时间。
为了解决这个问题，可以使用在线修改和调试的方式，使得修改和调试过程更加高效和迅速。
1. 确定在线修改的可行性在进行在线修改和调试之前，首先需要确认PLC设备是否支持在线修改功能。
不同的PLC设备可能具有不同的功能和特性，因此在选择PLC设备时需要考虑是否需要在线修改和调试功能。
如果PLC设备支持在线修改，那么我们可以继续进行下一步的操作。
2. 使用远程访问软件连接PLC在线修改和调试需要使用相应的远程访问软件连接PLC设备。
通过远程访问软件，我们可以直接对PLC程序进行在线修改和调试，而无需停机操作。
远程访问软件一般需要提供合法的用户名和密码才能连接到PLC设备，确保修改和调试的安全性。
3. 备份PLC程序在进行在线修改和调试之前，务必备份原始的PLC程序。
虽然在线修改和调试功能通常是安全的，但错误的操作可能会导致程序损坏或逻辑错误。
通过备份PLC程序，可以在出现问题时快速恢复到原始状态。
4. 修改PLC程序连接到PLC设备后，可以使用远程访问软件对PLC程序进行在线修改。
修改过程中需要谨慎操作，确保修改的逻辑正确并与实际需求相符。
可以根据现场情况进行逻辑调整、添加或删除功能模块等操作。
5. 在线调试PLC程序完成修改后，可以进行在线调试。
通过远程访问软件提供的调试工具，可以监控PLC程序的运行状态，并进行实时的参数设置和变量监测。
根据现场反馈和调试结果，可以进一步优化和调整PLC程序，确保其正常运行。
6. 整理并保存修改记录在进行在线修改和调试的过程中，可能会进行多次修改和调试操作。
为了方便后续的维护和管理，需要整理并保存详细的修改记录。
修改记录应包括修改的时间、内容、原因、效果等信息，以便于将来查阅和追溯。
PLC程序现场调试 (一)
PLC程序现场调试 (一)PLC程序现场调试是指针对PLC程序在实际使用场景中出现的问题进行有效的调试过程。
这是PLC程序开发过程中的重要环节，对确保PLC 程序能够稳定、可靠地运行至关重要。
下面将从以下几个方面介绍PLC 程序现场调试的重要性及流程步骤。
一、PLC程序现场调试的重要性1. 不同于单元测试PLC程序现场调试要比单元测试更为复杂。
单元测试主要是针对单个程序模块进行测试，而现场调试则需要从程序整体与外部环境的交互角度进行。
因此，现场调试要比单元测试更为重要。
2. 提高程序稳定性在PLC程序开发过程中，经常会出现模块拼接不合理、程序逻辑错误等情况。
而通过现场调试，可以有效发现并解决这些问题，提高PLC 程序的稳定性。
3. 实际使用体验在现场调试中，可以实际体验到PLC程序的使用过程，发现易忽略的问题并及时解决。
这对于提高PLC程序的实际使用效果具有决定性的作用。
二、PLC程序现场调试的流程步骤1. 程序检查PLC程序现场调试的第一步是对程序进行全面检查。
通过检查，可以发现程序中潜在的问题，并将其解决掉，以确保程序稳定运行。
2. 程序加载将程序加载到PLC中，并在现场进行初步的测试。
这个测试主要是对程序的一些基本方法进行测试，如输入、输出等，并检查是否符合预期需求。
3. 模拟检测在加载完程序后，设计专家可以模拟PLC输入信号，在输出上检测程序的实际运行情况。
这是PLC程序现场调试的重要步骤。
4. 远程监控现代PLC软件具有远程监控功能，可以利用远程监视平台对程序进行实时监控。
远程监控可以较快的发现问题并解决。
5. 程序改善在发生了哪些问题的情况下，你需要对程序进行一些小小的调整以改进它们。
通过对程序不断的升级，可以改善其功能和稳定性。
6. 重复测试将程序进行较长时间的测试，并不断地复查程序，以确保其可以稳定系统那种运行。
综上，PLC程序现场调试是PLC程序开发中不可缺少的环节。
通过对程序的残疾进行全面检查、初步测试、模拟检查等，必须要解决所有问题并最大化提高PLC程序的稳定性和可靠性。
PLC系统调试方案
PLC系统调试方案PLC（可编程逻辑控制器）系统调试是确保PLC系统能够按照预期进行正常运行的重要环节。
下面将提供一个基本的PLC系统调试方案，具体涵盖以下几个方面：1.确认硬件安装在进行系统调试之前，首先要确认所有的PLC硬件组件已正确安装并连接。
这包括PLC主机、输入输出模块、通信模块等。
检查每个模块的电源是否连接，以及各个模块之间的连线是否正确。
2.验证软件配置进行PLC系统调试之前，需要确保软件配置正确。
这包括PLC程序的编写和上传，I/O映射的正确设置等。
使用专业的编程软件对PLC程序进行验证和调整。
3.建立通信连接4.运行PLC程序在确保硬件安装、软件配置和通信连接正常后，可以运行PLC程序进行实际调试。
通过观察PLC的输出信号和执行器的动作是否符合预期来验证系统的运行情况。
如果出现异常情况，可以通过查看PLC程序和I/O映射配置来进行故障排除。
5.调试输出信号PLC的输出信号是控制整个系统的关键，因此需要特别关注调试输出信号的正确性。
可以通过使用数字多用途表（DMM）或逻辑分析仪等仪器来监测输出信号的电压和波形，确保其处于正确的状态。
6.测试输入信号7.进行故障排除如果在调试过程中出现故障或异常情况，需要及时进行排除。
可以通过查看PLC程序和相关配置文件来找到可能的问题，并逐步排除故障。
在排除故障的过程中，可以利用断路器、万用表等工具来确定电路连接是否正常。
8.记录调试过程和结果在进行调试过程中，应及时记录每一步的操作和调试结果。
这有助于将来的维护和故障排除，也可以作为调试经验的积累。
9.进行综合测试完成基本调试后，需要进行综合测试以验证整个PLC系统的性能和可靠性。
综合测试可以模拟各种正常和异常工况，包括输入信号变化、输出信号动作等。
通过综合测试，可以确保PLC系统在各种情况下都能正常工作。
总结：PLC系统调试是确保系统稳定可靠运行的重要环节。
在调试过程中，需要确保硬件和软件配置的正确性，建立正常的通信连接，并对PLC程序进行验证和调整。
电气控制柜和PLC控制程序调试7个步骤与方法
PLC里，很容易将PLC或者拓展模块烧毁。
二、检查PLC外部回路，也就是俗称的“打点”：1、电源确认完毕后送电，测试输入输出点，这就是俗称的“打点”，测试IO点需要挨个测试，包括操作按钮，急停按钮，操作指示灯以及气缸及其限位开关等；2、具体方法是一人在现场侧操作按钮等，另一人在PLC测监控输入输出信号；对于大型系统应该建立测试表，即测试后做好标记。
3、如果发现在施工过程中有接线错误的地方需要立即处理。
4、这一步应该注意的是需要将程序备份后清空PLC里面的程序或者将程序禁用，避免因测试导致设备的动作。
三、检查机械结构并测试电机类负载：1、这一步需要检查机械结构是否紧固等等，电机类负载是否做好相应保护，避免因意外导致的事故，检查完毕后需要手动去测试设备运行；2、如正反转电机类，需要测试线路是否完好并带电试车，变频器类设置相应参数并进行电机优化，静态识别或者动态识别等。
3、这里需要注意的是对于一些特殊负载，比如说垂直类上下移动的负载需要由专业人员进行，以免因控制不当导致测试事故。
四、调试手动模式/半自动模式以及相关逻辑关系：1、IO点和负载侧都测试以后，接下来要进行的就是手动模式下的调试。
2、这里的手动模式也可以叫做半自动模式，不是用手直接去按动电磁阀或接触器等，而是指通过按钮或者HMI的按钮等去驱动设备，是与自动状态对应的。
3、手动模式的测试可以将自动模式按照人的意愿分解，方便测试程序。
4、这一环节最重要的是要测试安全功能，即在设备运行状态下测试急停，安全光栅等等的安全功能是否起到相应作用。
五、根据生产工艺调试自动模式：1、在完成半自动调试后，可进一步调试自动工作。
2、这一环节是最重要的，需要根据生产工艺测试各种连锁，包括逻辑连锁，安全连锁等，而且要多测试几个工作循环，以确保系统能正确无误地连续工作。
六、特殊工艺的测试：1、PLC系统里除了逻辑控制，还有很多拓展出来的功能，比如说PID控制等，当这些逻辑调试基本完成后，可着手调试模拟量、脉冲量控制。
PLC程序现场的调试方法
PLC程序现场的调试方法plc程序现场的调试方法是什么呢，用户在使用PLC之前都是需要经行调试的。
假如不调试就会造成无法使用状况，那么详细的现场调试方法是什么呢呢，下面电工论坛我就来接介绍一下PLC程序现成的调试方法。
一、要查接线、核对地址。
要逐点进行，要确保正确无误。
可不带电核对，那就是查线，较麻烦。
也可带电查，加上信号后，看电控系统的动作状况是否符合设计的目的。
二、检查模拟量输入输出。
看输入输出模块是否正确，工作是否正常。
必要时，还可用标准仪器检查输入输出的精度。
三、检查与测试指示灯。
掌握面板上如有指示灯，应先对应指示灯的显示进行检查。
一方面，查看灯坏了没有，另一方面检查规律关系是否正确。
指示灯是反映系统工作的一面镜子，先调好它，将对进一步调试供应便利。
四、检查手动动作及手动掌握规律关系。
完成了以上调试，继而可进行手动动作及手动掌握规律关系调试。
要查看各个手动掌握的输出点，是否有相应的输出以及与输出对应的动作，然后再看，各个手动掌握是否能够实现。
如有问题，马上解决。
五、半自动工作。
如系统可自动工作，那先调半自动工作能否实现。
调试时可一步步推动。
直至完成整个掌握周期。
哪个步骤或环节消失问题，就着手解决哪个步骤或环节的问题。
六、自动工作。
在完成半自动调试后，可进一步调试自动工作。
要多观看几个工作循环，以确保系统能正确无误地连续工作。
七、模拟量调试、参数确定。
以上调试的都是规律掌握的项目。
这是系统调试时，首先要调通的。
这些调试基本完成后，可着手调试模拟量、脉冲量掌握。
最主要的是选定合适掌握参数。
一般讲，这个过程是比较长的。
要急躁调，参数也要作多种选择，再从中选出最优者。
有的PLC，它的PID参数可通过自整定获得。
但这个自整定过程，也是需要相当的时间才能完成的。
八、完成上述全部的步骤，整个调试基本算是完成了。
但最好再进行一些特别条件检查。
看看消失特别状况或一些难以避开的非法操作，是否会停机爱护或是报警提示。
PLC软件 G Works2 程序编写及仿真调试教程
方法/步骤
左图表示了本步骤的内容，以图片内 容为准。
方法/步骤
左图表示了本步骤的内容，以图片内 容为准。
方法/步骤
左图表示了本步骤的内容，以图片内 容为准。
方法/步骤
左图表示了本步骤的内容，以图片内 容为准。
方法/步骤
三、梯形图程序编写方法
方法/步骤
左图表示了本步骤的内容，以图片内 容为准。
方法/步骤
左图表示了本步骤的内容，以图片内 容为准。
方法/步骤左图表示了本步骤的内容，以图 Nhomakorabea内 容为准。
方法/步骤
左图表示了本步骤的内容，以图片内 容为准。
方法/步骤
左图表示了本步骤的内容，以图片内 容为准。
方法/步骤
左图表示了本步骤的内容，以图片内 容为准。
方法/步骤
左图表示了本步骤的内容，以图片内 容为准。
方法/步骤
左图表示了本步骤的内容，以图片内 容为准。
方法/步骤
左图表示了本步骤的内容，以图片内 容为准。
方法/步骤
左图表示了本步骤的内容，以图片内 容为准。
方法/步骤
左图表示了本步骤的内容，以图片内 容为准。
方法/步骤
左图表示了本步骤的内容，以图片内 容为准。
方法/步骤
四、程序仿真调试
方法1：调用调试菜单下的“模拟开 始/停止”命令。
参考资料：老向讲工控：三菱FX系列PLC完全精通教程（第2版）
《老向讲工控：三菱FX系列PLC完全精通教程（第2版）》是化学工业出版社于2022年出版的书 籍，作者是向晓汉主编
参考资料：菱FX系列PLC完全精通教程
《菱FX系列PLC完全精通教程》是2012年5月化学工业出版社出版的图书，作者是向晓汉、王宝 银。
PLC用户程序的仿真调试
PLC用户程序的仿真调试PLC 应用程序的仿真调试主要内容一、创建应用程序二、仿真调试程序三、扩展模块调试第一节创建应用程序一、打开STEP Micro/WIN32编辑程序双击桌面上的“V3.2 STEP 7 MicroWIN SP2”图标或从“开始”—“程序”—“STEP 7 MicroWIN ”打开。
二、在STEP Micro/WIN32中新建一个项目文件1、新建项目“文件”菜单“新建” 弹出对话框选择保存位置并输入文件名*.mwp, 按“保存” 按钮。
2、输入程序打开项目文件打开磁盘中刚建的或已有的项目文件。
可从“文件”菜单中的“打开”,也可以用工具按钮的“打开”命令。
输入程序在STEP7 Micro/WIN32引导条中点击“程序块”工具，可输入程序。
如输入下列程序。
编译程序所谓编译程序就是变为计算机内部能识别的编码，人是看不到的机器自动进行。
并且自动检查程序错误。
方法：“PLC”—“编译”或工具栏上的“编译”按钮。
在状态栏中显示有无错误信息。
导出项目文件导出项目文件，实际上是将该项目文件保存为*.awl文件。
方法：“文件”--“导出”单出对话框，选择保存位置，输入文件名，“保存”。
导出的含意为把程序编辑器中已经编译好的程序导出到磁盘。
第二节仿真调试程序一、打开仿真程序1二、配置CPU型号单击“配置”--“CPU型号”或在CPU图标上双击。
CPU型号选择要和创建项目文件时所选CPU一至。
如果需要配置扩展模块时，可双击扩展模块的位置区即可。
三、下载程序到仿真PLC中从“程序”—“装载程序” 或按工具栏上的“装载” 按钮。
打开“载入程序” 对话框如图，就可按以下几步下载程序了：①选择要下载文件中的块；②选择源程序版本号，要与建立项目文件时用的STEP7 Micro/WIN32程序版本号一致。
③确定，单出“打开”对话框。
④选择下载文件该对话框用于选择下载的文件。
⑤按“打开”按钮，单出“程序代码(OB1)” 对话用于查看程序代码，不查看时可以关闭该对话框。
现场调试中如何进行PLC程序的优化和改进
现场调试中如何进行PLC程序的优化和改进在现场调试PLC（可编程逻辑控制器）程序时，进行优化和改进是非常重要的，它能够提高程序的性能和稳定性，同时优化后的程序还能够降低运行成本和维护成本。
本文将介绍一些常用的方法和技巧，以帮助工程师在现场调试过程中进行PLC程序的优化和改进。
I. 优化规划和设计在进行PLC程序的调试之前，合理的规划和设计是至关重要的。
以下是一些建议：1. 明确需求：在设计PLC程序之前，需要明确业务需求和控制逻辑。
与客户和其他相关人员进行充分的沟通，确保对系统需求有清晰的了解。
2. 结构化编程：采用结构化编程方法，将程序拆分为不同的功能模块或子程序，有助于提高程序的可读性和可维护性。
3. 使用命名规范：命名规范有助于程序的理解和维护。
为变量、功能模块和子程序等统一命名，并使用清晰的注释，以增加程序的可读性。
4. 合理的数据处理：根据实际需求选择合适的数据类型和数据处理方式，避免不必要的数据转换和计算，提高程序的运行效率。
II.调试和测试在进行PLC程序的调试时，以下是一些常用的优化和改进方法：1. 实时监测：使用在线调试工具和监测设备，实时监测PLC程序的运行状态和性能参数。
根据监测结果，及时发现和修复潜在问题。
2. 多重条件分支：对于存在多种条件分支的控制逻辑，使用多重条件分支结构，避免使用大量的连续if-else语句。
这样可以提高程序的可读性和执行效率。
3. 优化IO操作：通过批量操作和异步操作等方式减少IO操作的次数，以提高程序的响应速度和稳定性。
4. 异常处理和错误日志：合理处理异常情况，并记录错误日志。
当出现错误时，通过日志分析找出问题所在，并进行相应的修复和改进。
III. 优化和改进措施在实际的现场调试过程中，一些常用的优化和改进措施包括：1. 代码重用：合理使用子程序和函数库，避免重复编写相似的代码。
这样可以减少代码量，提高程序的可维护性。
2. 参数配置：对于一些常用的参数，如延时时间、触发条件等，可以提供配置接口，使得系统运行参数可以根据实际需求进行调整。
PLC程序的调试方法及步骤
PLC程序的调试方法及步骤PLC程序的调试可以分为模拟调试和现场调试两个调试过程，在此之前首先对PLC外部接线作仔细检查，这一个环节很重要。
外部接线一定要准确无误。
也可以用事先编写好的试验程序对外部接线做扫描通电检查来查找接线故障。
不过，为了安全考虑，最好将主电路断开。
当确认接线无误后再连接主电路，将模拟调试好的程序送入用户存储器进行调试，直到各部分的功能都正常，并能协调一致地完成整体的控制功能为止。
1．程序的模拟调试将设计好的程序写入PLC后，首先逐条仔细检查，并改正写入时出现的错误。
用户程序一般先在实验室模拟调试，实际的输入信号可以用钮子开关和按钮来模拟，各输出量的通／断状态用PLC上有关的发光二极管来显示，一般不用接PLC实际的负载(如接触器、电磁阀等)。
可以根据功能表图，在适当的时候用开关或按钮来模拟实际的反馈信号，如限位开关触点的接通和断开。
对于顺序控制程序，调试程序的主要任务是检查程序的运行是否符合功能表图的规定，即在某一转换条件实现时，是否发生步的活动状态的正确变化，即该转换所有的前级步是否变为不活动步，所有的后续步是否变为活动步，以及各步被驱动的负载是否发生相应的变化。
在调试时应充分考虑各种可能的情况，对系统各种不同的工作方式、有选择序列的功能表图中的每一条支路、各种可能的进展路线，都应逐一检查，不能遗漏。
发现问题后应及时修改梯形图和PLC中的程序，直到在各种可能的情况下输入量与输出量之间的关系完全符合要求。
如果程序中某些定时器或计数器的设定值过大，为了缩短调试时间，可以在调试时将它们减小，模拟测试结束后再写入它们的实际设定值。
在设计和模拟调试程序的同时，可以设计、制作控制台或控制柜，PLC之外的其他硬件的安装、接线工作也可以同时进行。
2．程序的现场调试完成上述的工作后，将PLC安装在控制现场进行联机总调试，在调试过程中将暴露出系统中可能存在的传感器、执行器和硬接线等方面的问题，以及PLC的外部接线图和梯形图程序设计中的问题，应对出现的问题及时加以解决。
PLC程序的调试方法
PLC程序的调试方法1．程序的模拟调试将设计好的程序写入PLC后，首先要逐个仔细检查，并纠正编写中的错误。
用户程序通常首先在实验室进行模拟和调试。
实际输入信号可通过按钮开关和按钮模拟。
每个输出的开/关状态由PLC上的相关led显示。
一般不需要连接PLC的实际负载（如接触器、电磁阀等）。
可以根据功能表图，在适当的时候用开关或按钮来模拟实际的反馈信号，如限位开关触点的接通和断开。
对于顺序控制程序，调试程序的主要任务是检查程序的运行是否符合功能表图的规定，即在某一转换条件实现时，是否发生步的活动状态的正确变化，即该转换所有的前级步是否变为不活动步，所有的后续步是否变为活动步，以及各步被驱动的负载是否发生相应的变化。
在调试过程中，应充分考虑各种可能的情况。
系统不同工作模式下的各分支和各种可能的进度路线、有选择顺序的功能表图应逐一检查，不得遗漏。
在发现问题后，应及时修改PLC中的梯形图和程序，直到输入和输出之间的关系在所有可能的情况下完全满足要求。
如果程序中某些定时器或计数器的设定值过大，为了缩短调试时间，可以在调试时将它们减小，模拟调试结束后再写入它们的实际设定值。
在设计和模拟调试程序的同时，可以设计、制作控制台或控制柜，plc之外的其他硬件的安装、接线工作也可以同时进行。
2．程序的现场调试完成上述工作后，PLC将安装在控制现场进行在线一般调试。
在调试过程中，应及时解决系统中可能出现的传感器、执行器和硬接线问题，以及PLC外部接线图和梯形图程序设计中的问题。
如果调试未能达到指标要求，应适当调整相应的硬件和软件部件。
通常，只有通过修改程序才能达到调整的目的。
经过全部调试，经过一段时间的测试，系统可以投入实际运行。
艾驰商城是国内最专业的mro工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、plc、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
PLC系统调试方案5篇
PLC系统调试方案5篇第一篇：PLC系统调试方案PLC系统调试方案目录1、设备及系统概述2、编制依据3、调试范围4、试运组织与分工5、调试程序与工艺6、控制标准、程控、保护确认表、调试质量检验标准7、调试项目记录内容及使用的测量表计8、职业健康安全和环境管理.设备及系统概述可编程控制器（PLC）系统采用模块化结构，能够对中规模至大规模的控制系统进行系统组态、逻辑控制、顺序控制、联锁控制、PID回路调节，以满足最高性能的应用要求。
系统外形体积小，性能价格比高，结构坚固，能保证在恶劣的现场环境下可靠工作。
同时，PLC系统安装和组态简便，适合于各种各样的场合应用，安装费用低，是比较节省投资的解决方案。
通辽发电厂三期1×600WM空冷机组重要的辅助车间控制室内设有就地监控上位机，这其中包括补给水处理系统、除灰系统、除渣系统、空压机系统、燃油系统、暖通系统及辅助系统集中监控等系统。
其他小的控制设备也采用PLC实现其功能，如：空予器间隙调整。
程控设备均采用选用美国AB公司的系列PLC。
2.编制依据2.1 《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》电力部电建[1996]159号2.2 《电力建设施工及验收技术规范(热工仪表及控制装臵篇)》2.3《火电工程启动调试工作规定》电力部建设协调司建质[1996]40号2.4 《电力基本建设工程整套试运前质量监督检查典型大纲》2.5《电力基本建设工程整套试运后质量监督检查典型大纲2.6 《热工仪表及控制装臵检修运行规程》2.7 《火电工程调整试运质量检验及评定标准》电力部建设协调司建质[1996]111号2.8 《火电施工质量检验及评定标准（热工仪表及控制篇）》2.9 《模拟量控制系统负荷变动试验导则》电力部建设协调司建质[1996]40号2.10 《火电机组热工自动投入率统计方法》电力部建设协调司建质[1996]40号2.11 《电力建设安全工作规程（火力发电厂部分）》DL5009.1-92能源部能源基[1992]129号2.12、《火电机组达标投产考核标准（1998年版）》电力工业部2.13、《火电机组达标投产动态考核办法（试行）》国家电力公司[1998]国家电力公司2.14《东北电力科学研究院质量管理标准》2.15设计院提供的工程图纸、设计说明书等技术资料2.16 制造厂图纸，质量保证书，安装和使用说明书、设计和调试有关文件及会议纪要3、调试范围3.1 硬件检查。
简述用 plcsim 调试程序的基本步骤
简述用 plcsim 调试程序的基本步骤一、引言PLCSIM是西门子公司开发的一款虚拟化仿真软件，它可以模拟PLC 控制器的运行环境，用于调试PLC程序。
本文将详细介绍使用PLCSIM调试程序的基本步骤。
二、安装PLCSIM首先需要安装PLCSIM软件。
可以从西门子公司官网下载相应的软件包，并按照提示进行安装。
三、创建项目打开TIA Portal软件，选择新建项目，填写项目名称和路径等信息，并选择使用PLCSIM作为目标设备。
然后在左侧的项目栏中选择“硬件”，右键点击“设备”并选择“添加设备”，选择需要模拟的PLC 型号并添加到项目中。
四、编写程序在TIA Portal中编写程序。
注意，在编写程序时要考虑到使用PLCSIM进行仿真时可能会出现的问题，例如输入输出信号延迟等。
五、配置连接在TIA Portal中配置连接。
在左侧的项目栏中选择“网络”，然后右键点击“以太网”并选择“添加接口”，选择需要使用的网络接口并设置IP地址等信息。
然后右键点击“以太网”下面的设备并选择“属性”，设置连接方式为“仿真”。
六、启动仿真启动仿真前，需要确保已经将目标设备设置为PLCSIM，并且已经连接到正确的网络接口。
然后在TIA Portal中选择“仿真”，点击“启动PLCSIM”，等待仿真软件启动完成。
七、调试程序在PLCSIM中，可以通过监视输入输出信号、查看程序执行状态等方式进行调试程序。
可以使用PLCSIM自带的调试工具，也可以使用TIA Portal中的调试工具。
八、结束仿真调试完成后，需要结束仿真。
在TIA Portal中选择“仿真”，点击“停止PLCSIM”，等待仿真软件关闭。
九、总结使用PLCSIM进行程序调试是一种非常便捷的方法，但需要注意一些细节问题。
本文介绍了使用PLCSIM调试程序的基本步骤，希望能对读者有所帮助。
PLC程序状态调试功能
PLC程序状态调试功能1．启动程序状态可以通过在程序编辑器中显示执行语句表、梯形图或功能块图程序时的状态（简称为程序状态），来了解用户程序的执行情况，对程序进行调试。
启动程序状态的过程如下：将经过编译的程序下载到CPU；将CPU 切换到RUN或RUN-P模式；打开逻辑块，点击工具条上的按钮，进入在线监控状态。
在运行时测试程序如果出现功能错误或程序错误，可能会对人员或财产造成严重损害。
2．语句表程序状态的显示从光标选择的程序段开始监视程序状态。
在图1所示的语句表编辑器中，右边窗口显示每条指令执行后的逻辑运算结果( RLO)和状态位STA( Status)、累加器1(STANDARD)、累加器2( ACCU 2)和状态字(STATUS WORD)，以及其他内容。
在菜单命令“选项”→“自定义”打开的对话框的STL选项卡中，选择需要监视的内容。
在“LAD/FBD”选项卡可以设置梯形图(LAD)和功能块图(SFB)程序状态的显示方式。
图1 用程序状态监视语句表程序3．梯形图程序状态的显示梯形图和功能块图用绿色连续线来表示状态满足，即有“能流”流过，见图2左边较粗较浅的线；用篮色点状细线表示状态不满足，没有能流流过；用黑色连续线表示状态未知。
在程序编辑器中执行菜单命令“选项”→“自定义”，在“LAD/FBD”选项卡中可以改变线型和颜色的设置。
图2 梯形图程序状态的显示进入程序状态之前，梯形图中的线和元件因为状态未知，全部为黑色。
启动程序状态监控后，从梯形图左侧垂直的“电源”线开始的连线均为绿色（见图2），表示有能流从“电源”线流出。
有能流流过的处于闭合状态的触点、方框指令、线圈和“导线”均用绿色表示。
如果CALL指令成功地调用了逻辑块，CALL线圈为绿色。
如果跳转条件满足，跳转被执行，跳转线圈为绿色。
被跳过的程序段的指令没有被执行，这些程序段的梯形图为黑色。
梯形图中加粗的字体显示的参数值是当前值，细体字显示的参数值来自以前的循环，即该程序区在当前扫描循环中未被处理。
如何进行现场调试中的PLC程序仿真和测试
如何进行现场调试中的PLC程序仿真和测试对于PLC（可编程逻辑控制器）程序的现场调试，仿真和测试是非常重要的环节。
它们可以帮助我们确保程序的可靠性和功能性，避免因程序错误引起的设备故障和生产中断。
本文将介绍如何进行PLC程序的仿真和测试，以确保其在现场调试中的正常运行。
一、搭建仿真环境在进行PLC程序的仿真和测试之前，我们首先需要搭建一个仿真环境。
仿真环境可以模拟实际的设备和工作场景，以便我们进行程序的模拟运行和功能测试。
1.1 PLC仿真软件选择一款PLC仿真软件，如Siemens的Step 7，Rockwell的RSLogix等。
这些软件提供了PLC程序的编写、仿真和测试功能，可以模拟PLC的运行状态和设备的输入输出信号。
1.2 模拟设备通过连接虚拟设备或者使用实际设备的仿真模式，创建一个虚拟的工作环境。
根据实际工程需求，配置好输入输出信号，并连接到PLC 仿真软件中。
1.3 编写PLC程序根据实际控制要求，使用PLC编程语言（如LD、FBD、ST等）编写PLC程序。
确保程序的逻辑正确，并考虑到各种异常情况的处理。
二、PLC程序的仿真测试在搭建好仿真环境后，我们可以进行PLC程序的仿真测试。
仿真测试可以验证程序的逻辑正确性和功能设计是否满足实际需求，减少在实际设备上调试的时间和风险。
2.1 单元测试将PLC程序按照模块进行划分，对每个模块进行单元测试。
通过输入不同的测试数据，并检查输出结果是否符合预期，来验证程序的正确性。
2.2 性能测试模拟实际工作场景，对整个PLC程序进行性能测试。
测试程序在正常工作条件下的响应速度、稳定性和负载能力等。
根据测试结果，优化程序的性能，以提高其实时性和可靠性。
2.3 异常测试模拟各种异常情况，如传感器故障、执行器故障等，测试PLC程序对异常情况的处理能力。
确保程序能够正确地识别和处理异常，并采取相应的措施，保证系统的安全性和可靠性。
三、现场调试与测试在完成仿真测试后，我们需要将PLC程序部署到实际设备上，进行现场调试和测试。
简述用 plcsim 调试程序的基本步骤
用 PLCSIM 调试程序的基本步骤简介PLCSIM是Siemens公司推出的一款S7-300/400仿真器，用于在计算机上模拟PLC （可编程逻辑控制器）的运行。
它能够用于调试与测试PLC程序，而无需硬件设备。
本文将介绍用PLCSIM调试程序的基本步骤，帮助读者了解如何利用PLCSIM进行高效的PLC程序调试。
步骤一：安装PLCSIM并创建项目1.首先，您需要从Siemens官方网站下载并安装PLCSIM软件。
确保选择与您的PLC型号和所需版本兼容的软件。
2.安装完毕后，启动PLCSIM程序，并创建一个新项目。
在新项目下，您可以选择使用已有的PLC程序，或者创建一个新的程序。
步骤二：导入PLC程序1.在PLCSIM界面上，选择“导入PLC程序”选项，并选择您要导入的PLC程序文件（通常为.lad、.scl或.awl格式）。
2.导入程序后，PLCSIM会将其编译并加载到仿真环境中。
您可以查看程序的各个模块，并检查其是否正确导入。
步骤三：配置仿真设置1.在PLCSIM界面上，选择“仿真设置”选项，进入仿真参数设置界面。
2.配置仿真参数，包括PLC的硬件配置、通信设置、输入输出信号、定时器和计数器等。
根据实际情况进行设置，并确保与实际PLC的配置相匹配。
步骤四：编写调试代码1.在PLCSIM界面上，选择“在线编辑”选项，进入在线编辑界面。
在该界面中，您可以编写与调试相关的PLC代码。
2.根据需要，在在线编辑界面中添加调试代码，例如输出调试信息、监视变量的值、触发事件等。
这些代码可以帮助您更好地理解程序的运行状况，并快速识别问题。
步骤五：调试程序1.在PLCSIM界面上，选择“启动仿真”选项，开始运行仿真环境。
2.在仿真环境中，您可以通过监视变量、调节模拟信号、模拟输入输出设备等方式来观察和调试程序的执行情况。
3.如果发现程序中出现问题，您可以使用断点（Breakpoint）功能暂停程序的执行，并进行变量监视、寄存器查看等操作，以便更好地理解程序运行的细节。
PLC系统调试方案
PLC系统调试方案PLC系统（可编程逻辑控制器系统）是一种广泛应用于工业自动化的控制系统，它采用数字计算机技术和程序控制技术，对各种生产设备进行逻辑控制和运行监控。
PLC系统调试是确保生产设备正常运行的重要环节，下面将详细介绍PLC系统调试的方案。
一、调试准备工作1.确定调试目标：根据生产设备的工作原理、功能要求和控制流程，确定PLC系统调试的目标，如检测输入输出信号、调试逻辑函数、测试报警功能等。
2.准备软硬件资源：确保PLC系统和计算机连接正常，编写好逻辑控制程序，并加载到PLC中。
准备好相应的传感器、执行器以及测试工具（如示波器、虚拟仪表等）。
3.制定调试计划：根据调试目标和工作进度，制定详细的调试计划，包括调试的步骤、流程、时间安排等。
二、信号检测调试1.检测输入信号：使用测试工具检测输入信号的正常工作状态，如开关、传感器等。
检查信号线路的连接情况，排除接触不良、短路等问题。
2.调试输出信号：通过PLC程序控制输出模块，检测输出信号的是否正确，如执行器的电机、气缸等工作状态，确保输出信号能够正常驱动相关设备。
三、逻辑函数调试1.逻辑控制程序调试：通过编写简单的测试程序，逐步调试逻辑控制程序，确保逻辑函数的准确性和稳定性。
可以使用监视器软件实时查看和修改逻辑控制程序的状态和数值，进行单步调试和观察。
2.调试计数器和定时器：测试计数器和定时器的计数和定时功能，检查是否满足实际要求。
通过修改参数，调节计数和定时的精度和速度。
四、报警功能调试1.报警信号检测：模拟各种故障情况，检测报警功能的是否正常工作，如输入信号异常、输出信号异常、通讯中断等。
2.报警处理程序调试：通过编写报警处理程序，对不同的报警情况进行处理，包括发出声音、显示报警信息、记录报警事件等。
五、系统整体调试1.测试系统正常工作：对整个PLC系统进行综合测试，模拟生产环境中的各种工作情况，确保系统能够正常工作，如启动、停止、暂停、复位等。
plc系统调试方案
PLC系统调试方案1. 引言PLC（可编程逻辑控制器）是一种常用于工业自动化控制系统的设备，其主要作用是接收输入信号，根据程序逻辑进行处理，并最终输出控制信号。
在PLC系统的使用过程中，调试是一个非常重要的环节，它确保系统能够正常运行并达到预期的控制效果。
本文将介绍一种PLC系统调试的方案，旨在帮助工程师们高效完成调试任务。
2. 调试前的准备工作在进行PLC系统调试之前，需要完成一些准备工作，以确保调试顺利进行。
以下是准备工作的主要内容：2.1 确定调试目标在开始调试之前，需要明确调试的目标是什么，例如是否测试整个系统的功能，或者只是测试系统中的某个模块。
明确调试目标有助于提高调试效率和准确性。
2.2 准备调试工具PLC系统的调试需要使用一定的工具，例如调试软件、测试仪器等。
根据具体系统的需求，确定所需的工具，并进行相应的准备工作，确保它们能够正常工作。
2.3 准备调试环境调试环境包括PLC系统所处的实际工作场所和电气设备。
确保调试环境的安全性和可用性非常重要。
检查电气设备和布线是否符合规范，并确保PLC系统的供电和接地正常可靠。
3. 调试步骤3.1 连接PLC系统将PLC系统的输入和输出连接到相应的设备或传感器上。
确保连接正确、牢固可靠，并检查连接是否存在短路或断路等问题。
3.2 编写PLC程序根据调试目标，编写相应的PLC程序。
在编写过程中，要注意程序的逻辑正确性和可读性，确保程序能够准确反映控制过程。
3.3 下载程序到PLC使用调试软件将编写好的PLC程序下载到PLC设备中。
在下载过程中，要注意选择正确的PLC型号和版本，确保程序能够正常运行。
3.4 检查程序运行在程序下载完毕后，检查程序是否能够正常运行。
观察PLC设备的指示灯、接口状态等，确保系统没有报错或异常情况。
3.5 进行输入输出测试使用相应的测试仪器或设备，对PLC系统的输入信号和输出信号进行测试。
检查输入信号的准确性和稳定性，以及输出信号是否能够按照预期产生。

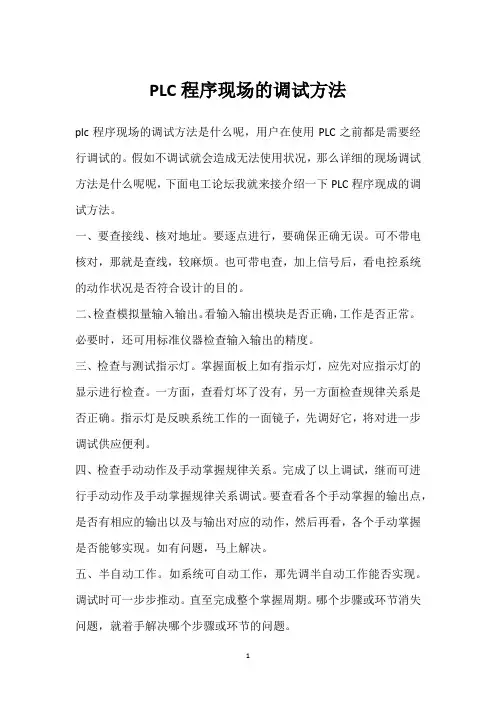

PLC程序现场调试的方法
PLC程序现场调试的方法PLC（可编程逻辑控制器）是一种工业自动化控制器，通常用于控制生产线、机器设备和工业过程。
PLC程序的现场调试是确保PLC工作正常以及系统运行稳定的重要步骤。
下面是一些PLC程序现场调试的常见方法：1.硬件连接检查：在进行PLC程序现场调试之前，首先需要检查PLC的硬件连接，包括电源、输入/输出模块和设备连接。
确保所有电缆和插头都正确连接，避免因连接问题而引起的故障。
2.控制逻辑验证：在进行现场调试之前，需要验证PLC的控制逻辑是否正确。
可以通过检查控制逻辑图，逐条检查逻辑是否符合要求。
如果有错误或不完善的逻辑，需要进行修改和修正。
3.输入信号检查：在现场调试中，需要检查输入信号是否正确。
可以使用数字多用途仪器（DMM）或逻辑分析仪检查输入信号的状态。
对于传感器类型的输入信号，可以将其置于不同的工作状态来测试PLC的响应。
确保PLC正确读取输入信号。
4.输出信号检查：在现场调试过程中，需要检查输出信号的状态。
可以使用数字多用途仪器或示波器检查输出信号的状态。
可以手动控制输出设备，检查PLC是否正确控制输出信号。
5.变量数值监控：PLC程序通常使用变量来存储和传递数据。
在现场调试中可以使用PLC的监控功能来监视变量的数值。
可以通过监视变量的数值来确保程序运行正确，以及数据在不同模块之间正确传递。
6.传输速度检查：在现场调试中，需要检查PLC的数据传输速度。
可以检查数据在不同模块之间的传输速度，以确保PLC能够在给定的时间范围内完成任务。
7.异常处理能力检查：在现场调试中，需要检查PLC的异常处理能力。
可以模拟异常情况，例如断开输入信号或输出信号，观察PLC的反应。
确保PLC能够正确处理异常情况，并采取相应的措施来确保系统的安全性和稳定性。
8.过程仿真测试：在现场调试中，可以使用过程仿真工具来模拟实际的生产过程。
通过模拟器可以测试PLC程序的性能和稳定性，检查其在不同操作条件下的运行情况。
PLC系统调试的步骤是什么
PLC系统调试的步骤是什么 系统调试是系统正式投⼊使⽤前的必要步骤。
与继电器和接触器控制系统不同，plc控制系统有硬件调试和软件调试。
与继电器-接触器控制系统相⽐，PLC控制系统的硬件调试相对简单，主要是PLC程序的调试。
PLC系统调试⼀般可按以下步骤进⾏:应⽤程序离线调试、控制系统硬件检查、应⽤程序在线调试、现场调试。
经过调试、总结和整理相关信息，系统可以正式投⼊使⽤。
（初学者可以结合来学习） ⼀.通电前检查 ⼀般情况下，通电前确认PLC处于“停⽌”⼯作模式。
1)检查各电⽓元件的安装位置是否正确。
2)⽤万⽤表或其他测量设备检查控制台(柜)间接线、现场检测开关、操作开关等输⼊装置、电机、电磁阀等输出装置及控制台(柜)间接线是否正确。
注意:检查交流和DC之间、不同电压等级之间、相位之间以及正负电极之间是否存在错误接线⾮常重要。
3)检查操作开关、检测开关等电⽓元件是否处于原始位置。
4)检查被控设备上或附近是否有障碍物(特别是看是否有临时线路)，是否有⼈⼯作等。
对于采⽤远程I/O或现场总线控制的PLC系统，可能存在控制台(柜)多、硬件投⼊⼤的问题。
尤其是开机前要多注意检查系统硬件电路的步骤。
⼀般要先按上述步骤检查每⼀个控制台(柜)，然后重点检查主控制台(柜)与⼦柜(柜)之间的电源线和通讯线。
尤其是电缆的情况下，不仅要看到电缆中导线的颜⾊，还要使⽤万⽤表等检测设备进⾏检查。
内导体的颜⾊在中间变化并不少见，所以要特别注意检查。
⼆.通电检查 (1)检查电源是否连接到主电源开关。
⼀直连接主电路和控制电路。
连接到某个电路后，⼀般先观察⼀段时间。
如有异常，⽴即关闭电源检查原因。
如果没有异常，连接到下⼀个电路。
对于上述远程I/O或现场总线控制的PLC系统，上电步骤应⾸先确认副控制台(柜)的电源开关关闭。
主控制台(柜)通电后，⾸先检查主控制台(柜)本⾝的电源和外部电源是否正确，然后依次测量副控制台(柜)电源的进线电压，再给副控制台(柜)供电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．程序的模拟调试
将设计好的程序写入PLC后，首先逐条仔细检查，并改正写入时出现的错误。
用户程序一般先在实验室模拟调试，实际的输入信号可以用钮子开关和按钮来模拟，各输出量的通／断状态用PLC上有关的发光二极管来显示，一般不用接PLC 实际的负载（如接触器、电磁阀等）。
可以根据功能表图，在适当的时候用开关或按钮来模拟实际的反馈信号，如限位开关触点的接通和断开。
对于顺序控制程序，调试程序的主要任务是检查程序的运行是否符合功能表图的规定，即在某一转换条件实现时，是否发生步的活动状态的正确变化，即该转换所有的前级步是否变为不活动步，所有的后续步是否变为活动步，以及各步被驱动的负载是否发生相应的变化。
在调试时应充分考虑各种可能的情况，对系统各种不同的工作方式、有选择序列的功能表图中的每一条支路、各种可能的进展路线，都应逐一检查，不能遗漏。
发现问题后应及时修改梯形图和PLC中的程序，直到在各种可能的情况下输入量与输出量之间的关系完全符合要求。
如果程序中某些定时器或计数器的设定值过大，为了缩短调试时间，可以在调试时将它们减小，模拟调试结束后再写入它们的实际设定值。
在设计和模拟调试程序的同时，可以设计、制作控制台或控制柜，PLC之外的其他硬件的安装、接线工作也可以同时进行。
2．程序的现场调试
完成上述的工作后，将PLC安装在控制现场进行联机总调试，在调试过程中将暴露出系统中可能存在的传感器、执行器和硬接线等方面的问题，以及PLC的外部接线图和梯形图程序设计中的问题，应对出现的问题及时加以解决。
如果调试达不到指标要求，则对相应硬件和软件部分作适当调整，通常只需要修改程序就可能达到调整的目的。
全部调试通过后，经过一段时间的考验，系统就可以投入实际的运行了。
