艾威图伺服应用案例
伺服控制示意图分析在数控机床维修中的应用
伺服控制示意图分析在数控机床维修中的应用现代数控机床伺服系统常采用全闭环或半闭环控制系统，而且是三环控制。
由里向外分别是电流环、速度环、位置环。
图1为典型的全闭环伺服系统控制方式示意图。
图1典型的全闭环伺服系统控制方式示意图通常，电流反馈由电流互感器或串在电动机电源上的电流检测器构成；速度反馈由测速电机或电机编码器构成；位置反馈由光栅尺、磁栅或旋转编码器构成。
在遇到机床各进给轴或主轴运动故障时，依据图1所示控制流程，并巧用交换法或排除法，可以判断大部分反馈或与反馈有关的前向通道的控制故障以及部分机械传动方面的故障。
以下通过我厂几台设备的故障实例来进行分析。
一、SA6/3000三米数控外圆磨床X轴、TZ2916数控镗铣床B轴产生轨迹误差监控报警SA6/3000三米数控外圆磨床采用FAGOR8055数控系统，其故障现象是：手动移动X轴时，该轴高速移动，然后报警。
但是在利用操作面板上的1μm按键移动时，X轴平稳移动，但不停止，且跟随误差始终为1μm。
由此可推断，驱动装置及伺服电机均正常，由于跟随误差不能随X轴移动而消除，可大概确定无位置反馈信号。
至于故障现象，可以通过图1得到解释，由图1可知Δθ=θr-θf，手动移动X轴时，θf为0，θr不断增大，则Δθ不断增大，Vr=Kθ*Δθ就变得很大，造成电机快速移动，直至Δθ超出允许值，产生轨迹误差监控报警。
若用1μm按键移动时，由于Δθ=θr=1μm，可知跟随误差始终不变，Vr=Kθ*Δθ= Kθ/100，因而X轴能平稳移动，且Δθ也未超出误差允许值，机床不会报警。
将Z轴位置编码器与X轴位置编码器互换后，X 轴恢复正常，Z轴出现相同故障，因而确定X轴位置编码器出故障。
同理，TZ2916数控镗铣床B轴是在厂方数控机床维修员维修B轴工作台齿圈时，出现B轴轨迹误差监控报警，运用上述方法，确定B 轴旋转编码器可能出故障。
经过向其修理人员询问，才知他们为了数控机床维修方便，将编码器拆了下来，但又想让B轴转动，便于数控机床维修，因此发生了此故障。
艾威图伺服调试
艾威图伺服调试步骤一．接线CN1信号端子CN1端子号端子定义接线颜色PLC接口19、20脉冲正、方向正24V正7脉冲负Y06方向负Y1通讯COM端子端子号端子定义接线颜色PLC接口2通讯正3通讯负二．恢复出厂默认值1）输入修改电机参数专用密码，即PA0=310。
2次图恢复驱动出厂默认值三、参数设置以及保存在第1层中选择“PA-”，并按键就进入参数设置方式。
用键选择参数号，按键，显示该参数的数值，用键可以修改参数值。
按或键一次，参数增加或减少1，按下并保持或键，参数能连续增加或减少。
参数值被修改时，最右边的LED数码管小数点点亮，按键（注：参数PA12、PA13在设定时，需长按1秒，方可确定修改数值有效）确定修改数值有效，此时右边的LED数码管小数点熄灭，修改后的数值将立刻反映到控制中，此后按或键还可以继续修改参数，修改完毕按键退回到参数选择状态。
如果对正在修改的数值不满意，不要按键确定，可按键取消，参数恢复原值，并退回到参数选择状态。
以PA9的值由40改为80的操作为例：图修改参数与保存参数四、惯量测试将PA1=310，PA4=5,然后按住确定键，出现：J-Rdy。
再按住确定键不动，此时电机会正反转几圈，同时伺服上会显示测量的惯量值。
将此值设置到PA33(如果测量值小于10，则设置为10即可，如果测量值大于10，则按照测量值设置）。
在退出的时候，确保将PA4=0。
五、参数设置参数号功能定义X轴Y轴PA5速度比例增益200120PA9位置比例增益120100PA12电子齿轮比分子22PA31刚性补偿100100PA32速度估算10PA33负载惯量值1040PA53伺服使能11。
伺服调试应用案例-频率响应
总结 总结
综上，机床的静态频率响应测定是很重要的，能 消除共振点，并可以通过波形来检查是否需要修调机 械；调整的好坏对加工效果的影响很大。
图8 修调后再进行调整的波形
成功案例浅析 成功案例浅析
4）小结 当机械特性不良或者装配不好时，可能有低沉的共振声；导致 加工中出现震动，引起表面光洁度不好，纹路粗糙等问题。这种 情况可以通过静态频率响应测试的波形来协助判断，但需要通过 修调机械来解决。
成功案例浅析 成功案例浅析
案例三： Z轴常见的不良波形，对加工效果有影响
图1 Y轴的静态频率响应曲线
成功案例浅析 成功案例浅析
2）经过对Y轴的滤波器调整后，尖叫声消除，再次采集的图形如下
图3 调整后的静态频率响应曲线
成功案例浅析 成功案例浅析
案例二：有低沉的共振声，加工效果时Y轴有低沉共振声，加工表面纹路粗糙，效果不好。这个是 二维的平面加工，从机床的运行情况和加工效果来看，有震动。
成功案例浅析 成功案例浅析
案例一：机床Y轴运行有尖叫声
浅析： 机床运行时，有尖叫声难以消除；一般来说是机床 发生了共振。机床的共振可以使用滤波器参数来进行抑 制，从而消除一般的尖叫声。如果使用了滤波器仍然无 法消除，那么需要检查机械。
成功案例浅析 成功案例浅析
解决过程：
1）测试Y轴的静态频率响应曲线图
成功案例浅析 成功案例浅析
2）厂家进行机械的调整。 3）进行频率响应测定，使用滤波器来抑制共振（如图11）。波形好，加工 效果改善，问题解决。
图11 修调后再进行调整的波形
成功案例浅析 成功案例浅析
4）小结 Z轴常出现的不良波形，高频出现共振，无法使用滤波器消除。 会引起加工表面不好。这种情况可以通过静态频率响应测定来协 助判断，但需要修改Z轴机械来改善。
东菱伺服应用案例数控机床应用案例
东菱伺服在数控行业应用Dorna servo application in the NC industry1引言数控技术是数字程序控制数控机械实现自动工作的技术。
它广泛用于机械制造和自动化领域，较好地解决多品种、小批量和复杂零件加工以及生产过程自动化问题。
随着计算机、自动控制技术的飞速发展，数控技术已广泛地应用于数控机床、机器人以及各类机电一体化设备上。
同时，社会经济的飞速发展，对数控装置和数控机械要求在理论和应用方面有迅速的发展和提高。
伺服系统是数控机床的重要组成部分，数控机床的精度和速度指标等往往由伺服系统决定。
随着技术的发展，高精度、高性能的交流伺服已成为伺服系统发展的新趋势。
2 概述数控车床又称为 CNC车床，即计算机数字控制车床，是目前国内使用量最大，覆盖面最广的一种数控机床，一般由输入、输出装置、数控装置、伺服系统、检测反馈装置和机床主机等组成。
它是数控机床的主要品种之一，解决了大部分机械零件的自动化加工问题成为最主要的机械加工设备，在数控机床中占有非常重要的位置，几十年来一直受到世界各国的普遍重视并得到了迅速的发展。
数控机床伺服驱动系统的基本组成如下图1所示。
数控机床的伺服驱动系统按有无反馈检测单元分为开环和闭环两种类型，这两种类型的伺服驱动系统的基本组成不完全相同。
但不管是哪种类型，执行元件及其驱动控制单元都必不可少。
驱动控制单元的作用是将进给指令转化为驱动执行元件所需要的信号形式，执行元件则将该信号转化为相应的机械位移。
对于闭环伺服驱动系统来说，它是由执行元件、驱动控制单元、比较控制环节、反馈检测单元、以及机床等组成。
反馈检测单元将工作台的实际位置检测后反馈给比较控制环节，比较控制环节将指令信号和反馈信号进行比较，以两者的差值作为伺服系统的跟随误差经驱动控制单元，驱动和控制执行元件带动工作台运动。
图1 数控系统在CNC系统中，由于计算机的引入，比较控制环节的功能由软件完成，从而导致系统结构的一些改变，但基本上还是由执行元件、反馈检测单元、比较控制环节、驱动控制单元和机床组成。
艾威图伺服用户必备
（十三）、工件上跳花不均匀，请检查机械螺丝是否拧的过紧。 二、故障判断方法
1.电流监测 显示电流正常运行时，不可大于额定电流。否则检查机械。
2.指令监测 显示指令有无变化，检测伺服是否接受到系统运转命令。无指
令，则检查系统到伺服接线及焊线定义。 3.位置执行反馈 显示电机已到达位置，检测伺服是否执行指令。恒为零，检测
PA14=
电机转向
PA15=
电子齿轮分频分子
PA12=
电子齿轮分频分母
PA13=
位置环增益
PA9=
速度环增益
PA5=
速度换积分时间常数
PA6=
速度环反馈滤波时间常数 PA8=
电流环滤波
PA7=
位置超差检测范围
PA17=
制动时间
PA69=
抱闸电机保护时间
PA47=500
抱闸松开时间
PA48=100
抱闸抱紧时间
检测电网不稳定时的电压，更换驱动器查看。 （五）、抱闸电机注意事项。
（1）最好接使能信号用 24V 电源串继电器控制抱闸， （2）注意调整参数 PA47=500,PA48=100,PA49=100 （3）一定要确保在伺服控制动作时，电机抱闸已松开，可通
过空电机监测电流来判断。 （六）、制动延时。
调整 PA69 号参数 （七）、不能接受系统信号。

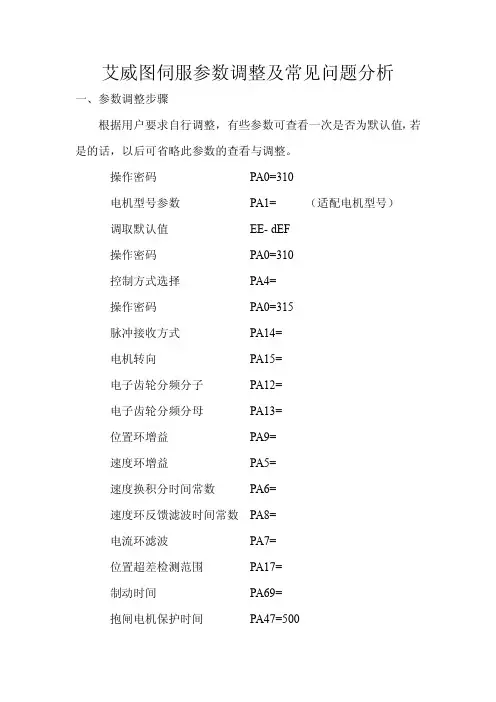

艾威图伺服参数调整及常见问题分析
一、参数调整步骤
根据用户要求自行调整，有些参数可查看一次是否为默认值，若
是的话，以后可省略此参数的查看与调整。
操作密码
PA0=310
电机型号参数
PA1= （适配电机型号）
调取默认值
EE- dEF
操作密码
PA0=310
艾威图伺服在数控机床上的应用
艾威图伺服在数控机床上的应用[关闭][打 2012-11-1 20:14:00 来源： 印]引言 随着工业的发展，对机械零件的加工精度及表面粗糙度的要求日益提高，对车床精度 的要求也越来越高。
在汽车、电力、船舶、冶金、军工、航空航天等行业，国产数控 车床正在发挥着越来越大的作用。
数控车床的自动化程度高低界定车床的加工效率从 而决定了车床的加工规模。
作为国内伺服驱动器一线产品，我公司的艾威图伺服系统 已经在机床行业有很深的造诣。
无论从性能还是价格都是很有市场竞争力的。
为客户 在激烈的市场竞争中取得先机。
伺服系统对机床应用的选择目前市场上较普遍的是采用传统的脉冲型控制或采用总 线型控制伺服驱动，我司的伺服主要对于针对传统的脉冲型控制应用。
一、系统接线： 由于脉冲型控制现场接线比较简单，输入输出条件比较少，，同时不需要进行数据交 换，因此选用与数控操作面板之间进行点对点连接控制，一般不加光栅尺位移传感器 进行闭环控制，而是采用半闭环控制，电机编码器采用增量式。
采用脉冲加方向的发送形式进行位置控制。
在主电路输入选择时，驱动器可直接并入电网，但为了驱除低频干扰信号对伺服系统 的影响，或者防止电网的三相不平衡造成对设备的影响，建议在伺服系统的电源输入 端采用隔离变压器（3AC380V/3AC220V），系统与艾威图驱动器硬件连接线如图所示：二、伺服调整： 衡量一个伺服系统的性能主要从以下 4 个方面分析：响应速度、刚性、稳定性以及抗 噪音能力。
响应速度：伺服系统的响应速度描述了系统响应指令给定的快慢程度，对大部分伺服 系统来说追求高响应速度，系统的增益越大，则响应速度越快，有助于提高系统的性 能。
刚度：伺服系统的刚度描述了系统抗扭矩干扰的能力，系统的刚度比较难以衡量，这 是由于系统的干扰往往难以量化，对于一个伺服系统来说，高的刚度能够达到较好的 伺服性能。
稳定性：伺服系统的稳定性描述了系统消除自振荡的裕量，任何一个系统都必须有合 适的稳定裕量， 伺服系统的稳定性一般通过对方波信号响应的过冲量和振荡次数来衡 量，伺服增益越高，系统的稳定性将越低。
