螺旋桨_基础知识

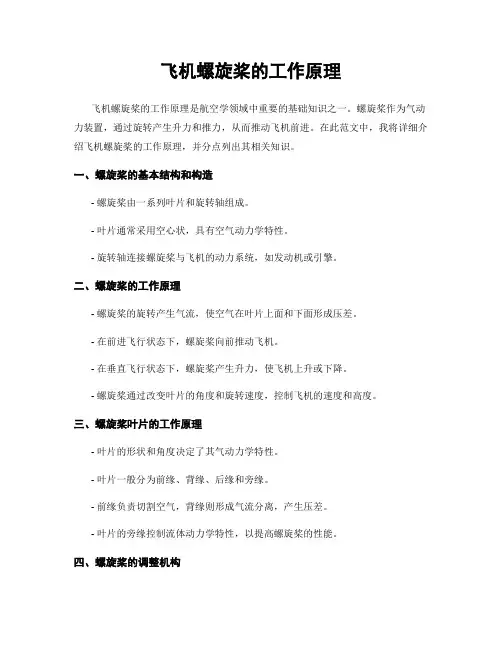

飞机螺旋桨的工作原理
飞机螺旋桨的工作原理飞机螺旋桨的工作原理是航空学领域中重要的基础知识之一。
螺旋桨作为气动力装置，通过旋转产生升力和推力，从而推动飞机前进。
在此范文中，我将详细介绍飞机螺旋桨的工作原理，并分点列出其相关知识。
一、螺旋桨的基本结构和构造- 螺旋桨由一系列叶片和旋转轴组成。
- 叶片通常采用空心状，具有空气动力学特性。
- 旋转轴连接螺旋桨与飞机的动力系统，如发动机或引擎。
二、螺旋桨的工作原理- 螺旋桨的旋转产生气流，使空气在叶片上面和下面形成压差。
- 在前进飞行状态下，螺旋桨向前推动飞机。
- 在垂直飞行状态下，螺旋桨产生升力，使飞机上升或下降。
- 螺旋桨通过改变叶片的角度和旋转速度，控制飞机的速度和高度。
三、螺旋桨叶片的工作原理- 叶片的形状和角度决定了其气动力学特性。
- 叶片一般分为前缘、背缘、后缘和旁缘。
- 前缘负责切割空气，背缘则形成气流分离，产生压差。
- 叶片的旁缘控制流体动力学特性，以提高螺旋桨的性能。
四、螺旋桨的调整机构- 螺旋桨的调整机构可以改变叶片的角度和旋转速度。
- 可调连杆机和液压机构是常见的调整机构。
- 螺旋桨的调整机构可以通过飞行员或自动化系统进行控制。
五、螺旋桨的性能和应用- 螺旋桨的性能直接影响飞机的速度、升力和稳定性。
- 高效的螺旋桨可以提高飞机的燃油效率。
- 螺旋桨广泛应用于民用和军用飞机，以及无人机和直升机等飞行器中。
六、螺旋桨的发展与未来挑战- 随着科技的发展，螺旋桨逐渐从传统的机械调整向电子调整过渡。
- 研究人员致力于提高螺旋桨的效率和降低噪音。
- 未来的挑战包括更高速度的飞行、更高效的能源利用和更环保的设计。
综上所述，飞机螺旋桨是飞机运行的核心部件之一，其工作原理涉及到气动力学、结构设计和控制系统等方面的知识。
掌握螺旋桨的工作原理对于机械工程师、航空工作者以及飞行员来说是非常重要的。
随着技术的不断发展，螺旋桨的性能将进一步优化，为航空事业作出更大贡献。
螺旋桨基础知识
螺旋桨基础知识船舶在海上航行，靠的是螺旋桨在水下旋转产生推力实现的，如果我们把主机称为船舶的心脏，则我们可把螺旋桨称为船舶的腿，别以为螺旋桨很简单，其实它也相当的复杂，造一条船，要保证船舶的性能，就要靠机桨和船体的匹配，所以通常螺旋桨和船体需要做实验才能知道其性能，而船舶的其它设备则无需做船模实验，只要做出厂实验满足规范要求即可。
下面我们就浅谈一下螺旋桨的基础知识效率曲线螺旋桨效率曲线图如是图1所示K F是螺旋桨推力系数，和转速是二次方的关系。
按照相似定理通过船模实验求得。
K M是螺旋桨轴的扭距系数，螺旋桨转速也是二次方的关系，按照相似定理通过船模实验求得。
纵坐标是螺旋桨的效率，横坐标是进速系数值，用J表示J=v/nDV螺旋桨相对于水的速度n表示螺旋桨转速D表示螺旋桨直径公式的含义是螺旋桨每转一圈相对于水的进程与直径的比值。
通常是根据这个曲线来设计螺旋桨的最佳工作点的，以此达到最好的效率。
螺旋桨操作工况定距桨操作工况定距桨只有一个最佳工作点，就是在设计转速下达到设计的转距，此时螺旋桨才能达到设计的功率 .如图2的1号线所示通常这个设计点是船舶处于设计的负载状态下，船体清洁，水面无风浪，自由航行状态。
当由于船体有污，或风浪很大时，或水很浅，此时航速变慢，船的进速系数J值变小，轴的扭距增加，由公式M=9550*P/n 可知，必然引起原动机的功率增加，，M表示扭距，P表示功率，n表示转速。
如图2的3号线所示，原动机的转速达不到设计转速，原动机要降速运行，否则会引起超负荷。
当船舶货没装满，半载前行时，此时船舶的阻力变小，航速就会变快，J值增加，如是图2 的2号线所示，轴的扭距变小，原动机的转速达到设计转速时，扭距达不到设计的扭距，此时原动机的功率达不到设计的功率，不能充分发挥作用。
调距桨操作工况由于调距桨的螺距可以改变，所以在任何情况下都可以使原动机在设计的转速下获得最佳的的扭距，使得原动机可以充分利用其功率。
螺旋桨基础理论ppt课件
2 - 16
病 原 体 侵 入 机体， 消弱机 体防御 机能， 破坏机 体内环 境的相 对稳定 性，且 在一定 部位生 长繁殖 ，引起 不同程 度的病 理生理 过程
螺旋桨水动力性能
由式(3-36)及式(3-37)，可得进速系数J与滑脱比s之间的 关系为
作用在桨叶上的力及力矩
式中：rh为桨毅半径． R 为螺旋桨半径。
式（3 一34 ）把螺旋桨的推力、转矩与流场及螺旋桨的 几何特征联系起来。因而比动量理论的结果要精密完整得 多。 当螺旋桨以进速vA和转速n 进行工作时，必须吸收主机所 供给的转矩Q 才能发出推力T ，其所作的有用功率为TVA ，而吸收的功率为2ПnQ ，故螺旋桨的效率为
2 -9
病 原 体 侵 入 机体， 消弱机 体防御 机能， 破坏机 体内环 境的相 对稳定 性，且 在一定 部位生 长繁殖 ，引起 不同程 度的病 理生理 过程
作用在桨叶上的力及力矩
根据茹柯夫斯基升力公式，升元体上dr 段产生的升力 将式（3-28）代入式（3-27），并考虑到dD=єdL （є为
此种情况下螺旋桨产生负推力。螺旋桨不遭受旋转阻力时
旋转一周所前进的距离称为无转矩进程或无转矩螺距，并
以P2表示， 对于一定的螺旋桨而言，显然P2> P1> P ，船舶在航行时 ，螺旋桨必须产生向前的推力以克服船之阻力，才能使船
以一定的速度前进，故螺旋桨在实际操作时，其每转一周
前进的距离hp小于实效螺距P1 。实效螺距P1与进程hp之 差（P1-hp）称为实效滑脱，其与实效螺距P1的比值称为 实效2滑- 2脱0 比，以s1来表示，即
叶元体的阻升比），叶元体转矩dQ=rdF , 可得

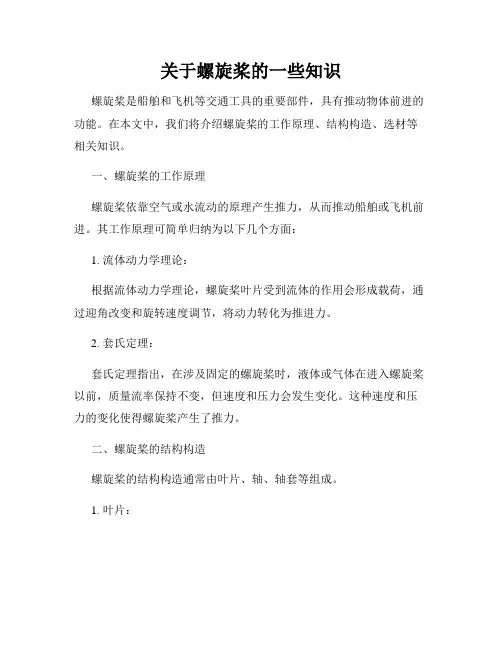

关于螺旋桨的一些知识
关于螺旋桨的一些知识螺旋桨是船舶和飞机等交通工具的重要部件，具有推动物体前进的功能。
在本文中，我们将介绍螺旋桨的工作原理、结构构造、选材等相关知识。
一、螺旋桨的工作原理螺旋桨依靠空气或水流动的原理产生推力，从而推动船舶或飞机前进。
其工作原理可简单归纳为以下几个方面：1. 流体动力学理论：根据流体动力学理论，螺旋桨叶片受到流体的作用会形成载荷，通过迎角改变和旋转速度调节，将动力转化为推进力。
2. 套氏定理：套氏定理指出，在涉及固定的螺旋桨时，液体或气体在进入螺旋桨以前，质量流率保持不变，但速度和压力会发生变化。
这种速度和压力的变化使得螺旋桨产生了推力。
二、螺旋桨的结构构造螺旋桨的结构构造通常由叶片、轴、轴套等组成。
1. 叶片：螺旋桨叶片是螺旋桨的最重要部分，其形状和数量会直接影响推力的大小和效率的高低。
通常，螺旋桨叶片会根据具体设计要求进行定制，以达到最佳的推进效果。
2. 轴和轴套：螺旋桨的轴起到支撑和固定作用，通常由高强度合金钢或碳纤维材料制成，以确保其在高速旋转时的安全可靠性。
轴套则用于固定轴与螺旋桨叶片的连接。
三、螺旋桨的选材螺旋桨的选材对于其使用寿命和推进效果有着重要影响。
常见的螺旋桨选材有以下几种：1. 铝合金：铝合金螺旋桨具有重量轻、制造成本低的优点，适用于速度较低的船舶和小型飞机。
2. 不锈钢：不锈钢螺旋桨在耐蚀性、强度和硬度方面表现出众，适用于海洋环境和高速航行的船舶和飞机。
3. 青铜：青铜螺旋桨具有较好的耐腐蚀性和抗磨损性能，适用于大型船舶和高负荷工况下的飞机。
四、螺旋桨的维护保养为了确保螺旋桨的正常运行和延长其使用寿命，维护保养工作至关重要。
以下是一些建议：1. 定期清洗：螺旋桨表面容易附着赘物，定期清洗可以减少其阻力，提高推进效率。
2. 检查叶片状态：定期检查螺旋桨叶片的变形、裂纹和磨损情况，及时修复或更换叶片，以确保其正常工作。
3. 螺母紧固：定期检查螺旋桨的连接螺母是否紧固，防止因螺母松动而导致螺旋桨脱落或异常运转。
船舶推进螺旋桨基础理论课件
螺旋桨性能测试案例分析
案例一
某型船用螺旋桨在实验水池中的性能测试，分析推力系数、效率系数、空泡系数 和振动系数的变化规律。
案例二
某大型油轮在实际航行中的螺旋桨性能测试，结合数值模拟和理论分析，评估其 实际运行性能。
05
船舶推进螺旋桨的应用与发展趋 势
螺旋桨在船舶推进中的应用
螺旋桨作为船舶推进器，能够将主机 产生的动力转化为船舶前进的推力， 是船舶航行中的重要组成部分。
螺旋桨的安装角度、位置和数量等参 数需要根据船舶的具体需求进行合理 配置，以实现最佳的推进效果。
螺旋桨的设计和制造需考虑船舶的航 速、航程、载重量等要求，以及水域 、气候等环境因素，确保推进效率和 使用寿命。
螺旋桨的修复与更换
修复
对损坏的螺旋桨进行修复 ，如焊接、填补等。
更换
若螺旋桨损坏严重或无法 修复，需更换新的螺旋桨 。
注意事项
更换或修复后需进行动平 衡测试，确保船舶安全。
04
船舶推进螺旋桨的性能评价与测 试
螺旋桨性能评价指标
推力系数
衡量螺旋桨推力与流体动力的比值， 用于评估螺旋桨推力性能。
效率系数
铸造法
适用于大型螺旋桨，但精度较低 。
锻造法
适用于小型螺旋桨，精度高，但工 艺复杂。
焊接法
适用于大型螺旋桨，成本低，但易 产生焊接缺陷。
螺旋桨的维护与保养
定期检查
检查螺旋桨的表面磨损、裂纹等情况。
润滑
定期润滑螺旋桨的轴承和轴套，减少磨损。
清洗
定期清洗螺旋桨，去除附着物和腐蚀产物。
防腐处理
对螺旋桨进行涂层保护，防止腐蚀。
新型船舶推进系统的研究与发展
可调螺距螺旋桨的工作原理
可调螺距螺旋桨的工作原理1. 引言说到螺旋桨，大家脑海中肯定会浮现出那种在水面上扑腾的景象，或者在空中“呼呼”作响的飞机翅膀。
但你知道吗，螺旋桨可不是一成不变的，有一种叫做可调螺距螺旋桨的神奇玩意儿，能根据需要调整角度，简直就像是为飞行器量身定做的！想象一下，如果我们的人生也能像它一样，根据不同的情况来调整，那生活可真是“风调雨顺”了。
2. 可调螺距螺旋桨的基础知识2.1 什么是可调螺距螺旋桨？可调螺距螺旋桨听起来高大上，但其实它就是一种可以调节叶片角度的螺旋桨。
就像调音一样，可以让你的“乐器”在不同的情况下奏出最动听的旋律。
比如，当飞机起飞时，叶片的角度可以调整得更大，帮助它快速升空；而在巡航时，则可以调整得更小，以提高燃油效率，真是聪明得让人想为它点赞！2.2 它是如何工作的？那么，这种螺旋桨到底是怎么工作的呢？其实，它的原理就像是我们在厨房里煮汤的时候，调节火力大小。
可调螺距螺旋桨通过一个复杂的机械装置来改变叶片的角度。
通常，这些叶片是通过液压或者电动系统来调整的。
想象一下，一个小小的控制杆，轻轻一动，螺旋桨的叶片就像变魔术一样，悄悄地换了姿势，瞬间让飞机或者船只的表现大不同，简直就像“变脸”一样精彩！3. 可调螺距螺旋桨的优势3.1 提高效率首先，让我们聊聊它的效率。
这种螺旋桨能根据不同的飞行阶段来调整角度，最大限度地利用发动机的动力，减少不必要的浪费。
你可以把它想象成一个勤俭持家的家庭主妇，懂得如何在各种情况下省钱省力。
比如说，当我们在平稳飞行时，调整叶片角度可以节省燃油，这在长途飞行中，简直就像是“锦上添花”。
3.2 增强操控性其次，操控性也是它的一大亮点。
当你在空中飞行，遇到突发情况时，这种螺旋桨的灵活性可大大提高飞行器的反应速度。
比如，飞行员可以快速调整叶片角度来应对风的变化，像是在海面上划船，风向一变，划水的角度也得立马跟着调。
这种即时的调整让飞行变得更加安全，让我们在蓝天白云间翱翔时，也能更加安心。
船用螺旋桨小知识集锦
船用螺旋桨小知识集锦螺旋桨简介由桨毂和若干径向地固定于毂上的桨叶所组成的推进器，俗称车叶。
螺旋桨安装于船尾水线以下，由主机获得动力而旋转，将水推向船后，利用水的反作用力推船前进。
螺旋桨构造简单、重量轻、效率高，在水线以下而受到保护。
普通运输船舶有1～2个螺旋桨。
推进功率大的船，可增加螺旋桨数目。
大型快速客船有双桨至四桨。
螺旋桨一般有3～4片桨叶，直径根据船的马力和吃水而定，以下端不触及水底，上端不超过满载水线为准。
螺旋桨转速不宜太高，海洋货船为每分钟100转左右，小型快艇转速高达每分钟400～500转，但效率将受到影响。
螺旋桨材料一般用锰青铜或耐腐蚀合金，也可用不锈钢、镍铝青铜或铸铁。
驱动船前进的一种盘形螺旋面的推进装置。
由桨叶及与其相连结的桨毂构成。
常用的是三叶、四叶和五叶。
包括单体螺旋桨、龙叶导管螺旋桨、对转螺旋桨、串列螺旋桨、可调螺距螺旋桨、超空泡螺旋桨、大侧斜螺旋桨等。
螺旋桨一般安装在船尾（水下）。
船用螺旋桨多由铜合金制成，也有铸钢，铸铁，钛合金或非金属材料制成。
对船用螺旋桨的研究分理论和试验两个方面。
理论方面现已有动量定理、叶元体理论、升力线理论、升力面理论、边界元方法等理论和分析方法，能较准确地预报螺旋桨的水动力性能并进行理论设计。
试验方面的研究主要是通过模型试验研究螺旋桨性能，绘制螺旋桨设计图谱。
船用螺旋桨的设计方法分两大类，即理论设计方法和图谱设计方法。
60年代以来，船舶趋于大型化，使用大功率的主机后，螺旋桨激振造成的船尾振动、结构损坏、噪声、剥蚀等问题引起各国的重视。
螺旋桨激振的根本原因在于螺旋桨叶负荷加重，在船后不均匀尾流中工作时容易产生局部的不稳定空泡，从而导致螺旋桨作用于船体的压力、振幅和相位都不断变化。
螺旋桨的分类在普通螺旋桨的基础上，为了改善性能，更好地适应各种航行条件和充分利用主机功率，发展了以下几种特种螺旋桨。
可调螺距螺旋桨简称调距桨，可按需要调节螺距，充分发挥主机功率;提高推进效率，船倒退时可不改变主机旋转方向。
螺旋桨工作原理
螺旋桨工作原理螺旋桨是船舶和飞机等交通工具中常见的推进装置，其工作原理是通过螺旋桨的旋转来产生推力，从而推动交通工具前进。
本文将详细介绍螺旋桨的工作原理及其相关知识。
一、螺旋桨的结构和组成螺旋桨一般由螺旋叶片、轴、轴套等部分组成。
螺旋叶片是螺旋桨的核心部分，其形状呈螺旋状，负责将水或空气推向后方。
轴是螺旋桨的支撑部分，负责将螺旋叶片与动力源相连接。
轴套则是螺旋桨的固定部分，负责固定螺旋叶片和轴。
二、螺旋桨的工作原理螺旋桨的工作原理可以分为两个方面：流体动力学和牛顿第三定律。
1.流体动力学当螺旋桨旋转时，螺旋叶片将水或空气推向后方。
根据流体动力学的原理，当螺旋叶片推动水或空气后退时，水或空气会产生相等大小的反作用力向前推动螺旋桨。
这种反作用力就是推力，它推动交通工具向前移动。
2.牛顿第三定律牛顿第三定律指出，任何作用力都会有一个同大小、反向的反作用力。
当螺旋桨旋转时，螺旋叶片向后推动水或空气的同时，水或空气也会向前推动螺旋叶片，产生一个相等大小的反作用力。
这个反作用力正是推力，用于推动交通工具前进。
三、螺旋桨的调整和优化为了使螺旋桨能够更有效地工作，需要对其进行调整和优化。
1.螺旋叶片角度的调整螺旋叶片角度的调整可以改变螺旋桨的推力大小和方向。
通过调整螺旋叶片的角度，可以使螺旋桨产生更大的推力，从而提高交通工具的速度和效率。
2.螺旋叶片数量的优化螺旋叶片数量的优化可以提高螺旋桨的效率。
一般情况下，螺旋桨叶片数量越多，推力越大，效率越高。
但是过多的叶片数量也会增加螺旋桨的阻力，影响交通工具的速度和效率。
3.螺旋桨材料的选择螺旋桨材料的选择可以影响螺旋桨的耐用性和性能。
常见的螺旋桨材料有铝合金、不锈钢等。
根据实际需求选择合适的材料，可以提高螺旋桨的使用寿命和性能。
四、螺旋桨的应用领域螺旋桨广泛应用于船舶、飞机、潜水艇等交通工具中，推动这些交通工具前进。
在船舶中，螺旋桨通过推动水的力量使船舶前进；在飞机中，螺旋桨通过推动空气的力量使飞机前进；在潜水艇中，螺旋桨通过推动水的力量使潜水艇下潜或浮起。
螺旋桨
（2）非设计工况下调距 桨的油耗率低。 如图为调距桨的航行曲 线，调距桨可以在主机 额定转矩线1、最大转速 线2和最低稳定转速线3 之间内的任何一点上工 作。在不同的航速当主机在部分负荷 下工作时，可以按主机 油耗率最小的n与H/D配 合点工作。如图，1为等 油耗率曲线，2为定距桨 的推进特性线，3为最低 油耗率线，4为主机全负 荷速度特性。 因此，在非设计工况下调 距桨的经济性好。
（4）无推力情况： 当螺旋桨进程hp稍大于 螺距H而出现负的滑失 时，水流的合成速度 W就以某一负的冲角 流向叶素，此时升力 dy很小，而阻力dx仍 有一定值，结果dy和 dx在轴向的分力大小 相等方向相反，互相 抵消，因此推力为零。 但此时螺旋桨的阻力 dQ仍有一定值。
（5）无阻力矩情况：若 进程进一步增大，致使 升力和阻力在周向的分 力大小相等方向相反 时，螺旋桨的阻力dQ 为零。但此时的推力已 为负值，阻止船舶前进。
压力面是一个螺旋面，有等螺 距螺旋面和变螺距螺旋面两 种。如图，与轴线相交的线 段以等角速度绕轴线旋转， 同时以等线速度沿轴线向下 （或向上）移动，其在空间 划过的轨迹所形成的曲面即 为螺旋面。线段上任意一点 运动的轨迹为一螺旋线。母 线上的任一点旋转一周在轴 线方向上移动的距离称为该 螺旋桨的螺距，以H表示。 若组成螺旋桨的各螺旋线螺 距相等，这个螺距即为螺旋 面的螺距，而该螺旋面称为 等螺距螺旋面。
2、滑失与滑失率
• S=（H – hp）/H • = （H·n –Vp）/H·n
1）螺旋桨的推力 ： T=K1ρn²D**4 （N） =C1 n² 2）螺旋浆的阻力矩： M=K2ρn²D**5 （N·m） =C2 n² 3）螺旋浆的效率： ηp=K1λp/2πK2 =C0 4）螺旋浆的功率： Pp=2πnM =C·n³
螺旋桨概述
螺旋桨概述1.概念1.1结构图1 螺旋桨示意图图2 螺旋桨结构螺旋桨由桨叶、浆毂、、整流帽和尾轴组成，如上图所示。
滑失：如果螺旋桨旋转一周，同时前进的距离等于螺旋桨的螺距P，设螺旋桨转速为n，则理论前进速度为nP。
也就是说将不产生水被螺旋桨前后拨动的现象，然而事实上，螺旋桨总是随船一起以低于nP的进速V s对水作前进运动。
那么螺旋桨旋转一周在轴向上前进的实际距离为h p（＝V s/n），称为进距。
于是我们把P与h p之差（P－h p）称为滑失。
滑失与螺距P之比为滑失比：S r＝（P－h p）/P＝（nP－V s）/nP＝1－V s/nP式中V s/nP称为进距比。
从式中可以得出，当V s＝nP时，S r＝0。
即P＝h,也就是螺旋桨将不产生对水前后拨动的现象，螺旋桨给水的推力为零。
因此我们可以得出结论：滑失越大，滑失比越高，则螺旋桨推水的速度也就越高，所得到的推力就越大。
1.2工作原理船用螺旋桨工作原理可以从两种不同的观点来解释，一种是动量的变化，另一种则是压力的变化。
在动量变化的观点上，简单地说，就是螺旋桨通过加速通过的水，造成水动量增加，产生反作用力而推动船舶。
由于动量是质量与速度的乘积，因此不同的质量配合上不同的速度变化，可以造成不同程度的动量变化。
另一方面，由压力变化的观点可以更清楚地说明螺旋桨作动的原理。
螺旋桨是由一群翼面构建而成，因此它的作动原理与机翼相似。
机翼是靠翼面的几何变化与入流的攻角，使流经翼面上下的流体有不同的速度，且由伯努利定律可知速度的不同会造成翼面上下表面压力的不同，因而产生升力。
而构成螺旋桨叶片的翼面，它的运动是由螺旋桨的前进与旋转所合成的。
若不考虑流体与表面间摩擦力的影响，翼面的升力在前进方向的分量就是螺旋桨的推力，而在旋转方向的分量就是船舶主机须克服的转矩力。
1.3推力和阻力以一片桨叶的截面为例：当船艇静止时，螺旋桨开始工作，把螺旋桨看成不动，则水流以攻角α流向桨叶，其速度为2πnr（n为转速；r为该截面半径）。
飞机螺旋桨设计知识点总结
飞机螺旋桨设计知识点总结飞机螺旋桨是飞机发动机的重要组成部分，它通过产生推力并转化为前进动力，使飞机能够前进。
螺旋桨的设计对飞机的性能以及飞行性能具有重要影响。
本文将从螺旋桨的工作原理、设计要素以及优化方法等方面进行综述，请随我一起探索飞机螺旋桨设计的知识点。
一、螺旋桨的工作原理螺旋桨的工作原理基于气动力学中的牛顿第三定律，即"作用力等于反作用力"。
螺旋桨通过旋转产生推力，推力的产生基于以下两个原理：1. 绕流理论：螺旋桨在旋转时会形成一个旋涡，通过该旋涡产生的压差产生推力，使飞机前进。
2. 应力传递原理：螺旋桨旋转时，叶片将受到离心力和拉力的作用，通过这种力的传递，产生推力。
二、螺旋桨的设计要素螺旋桨的设计要素直接影响着飞机的性能和效率。
以下是一些螺旋桨设计中需要考虑的重要要素：1. 螺距（Pitch）：螺距指的是螺旋桨在旋转一周内推进的距离。
螺距越大，推进力越大，但是对于不同飞行阶段（起飞、巡航、着陆）而言，理想的螺距也会有所差异。
2. 数量与形状：螺旋桨的叶片数量和形状直接影响着气动效能和噪音产生。
一般来说，叶片数量多的螺旋桨在低速飞行时效果更好，而叶片相对较少的螺旋桨在高速飞行时效果更好。
3. 直径（Diameter）：螺旋桨的直径影响着推力的大小，直径越大，推力越大。
但是，直径也需要根据飞机的设计要求和空间限制来确定。
4. 材料选择：螺旋桨可以采用各种不同的材料，如合金、复合材料等。
材料的选择对于螺旋桨的强度、重量和耐久性都有重要影响。
三、螺旋桨设计的优化方法为了提高飞机的性能和效率，螺旋桨的设计需要考虑多个方面的因素。
以下是一些常见的螺旋桨设计优化方法：1. 流场模拟：通过数值模拟和流场分析，可以评估不同设计方案的气动性能，从而指导螺旋桨设计的调整和改进。
2. 叶片轮廓设计：通过设计不同形状和截面的叶片轮廓，可以改变螺旋桨的扭转特性、气动力和推力分布等参数，从而优化螺旋桨的性能。
螺旋桨知识
螺旋桨知识
2015-08-19JESSN中国渔民
一、螺旋桨的功用
螺旋桨的功用是将船舶主机发出的功率转变为船舶前进（或后退）的动力。
推动船舶前进的各种机构统称为船舶推进器。
船舶推进器有螺旋桨、喷水推进器、平旋推进器、明轮和Z形推进器等。
其中，螺旋桨的结构简单，重量轻，效率高，工作可靠，是目前船舶应用最广泛的推进器。
螺旋桨是一种反作用式推进装置，螺旋桨旋转时，桨向后（或向前）推水并受到水的反作用力而产生向前（或向后）的推力。
二、螺旋桨的结构
螺旋桨是由桨叶和桨毂两部分组成，如图8-2所示。
桨叶是螺旋桨产生推力的构件，通常有三叶和四叶。
桨毂是桨叶与桨轴的连接构件。
有些螺旋桨还安装有导流罩（流线型桨帽），使螺旋桨尾部的线形光顺，降低螺旋桨工作阻力。
1、叶面与叶背
从船尾向船首看到的桨叶的一面称为叶面，另一面称为叶背。
2、导边与随边
螺旋桨正转时桨叶先入水的一边称为导边，后入水的一边称为随边。
3、叶根与叶稍
桨叶与桨毂相连处为叶根，远离桨毂的一端称为叶梢。
通常叶根较厚而叶梢较薄。
4、右旋桨与左旋桨
螺旋桨正转旋向为顺时针的螺旋桨叫右旋桨，正转旋向为逆时针的螺旋桨叫左旋桨。
5、外旋与内旋
对于双桨船，左桨左旋，右桨右旋叫外旋；左桨右旋，右桨左旋叫内旋。
为避免夹带漂浮物而损坏桨叶，船舶一般多采用外旋桨。
三、螺旋桨的常见缺陷
螺旋桨的常见缺陷有腐蚀、磨损、裂纹、弯曲和折断等。
螺旋桨的理论基础习题答案
螺旋桨的理论基础习题答案螺旋桨的理论基础习题答案螺旋桨是一种常见的机械装置，被广泛应用于飞机、船舶等交通工具中。
它的作用是通过旋转产生推力或提供动力，使交通工具能够前进。
螺旋桨的理论基础涉及到一些物理学和工程学的知识，下面将针对一些常见的习题进行解答。
1. 什么是螺旋桨的工作原理？螺旋桨的工作原理是利用旋转产生的气流或水流来产生推力。
当螺旋桨旋转时，它会将周围的空气或水推向相反的方向，根据牛顿第三定律，推力会使交通工具朝着相反的方向移动。
2. 螺旋桨的推力与旋转速度、叶片角度有何关系？螺旋桨的推力与旋转速度和叶片角度有直接关系。
当旋转速度增加时，螺旋桨产生的推力也会增加。
叶片角度的变化也会影响推力，一般情况下，叶片角度越大，推力越大。
3. 如何计算螺旋桨的推力？螺旋桨的推力可以通过以下公式计算：推力 = 推力系数× 空气或水流的密度× 旋转速度的平方× 叶片面积其中，推力系数是一个与螺旋桨设计和工作条件相关的参数，可以通过实验或计算得到。
4. 螺旋桨的效率如何计算？螺旋桨的效率可以通过以下公式计算：效率 = 推力× 速度 / 功率其中，速度是交通工具前进的速度，功率是螺旋桨所需的能量。
5. 螺旋桨的设计有哪些要点？螺旋桨的设计要考虑多个因素，包括交通工具的速度、负载、工作环境等。
一般来说，螺旋桨的设计要追求高效率、低噪音和稳定性。
同时，螺旋桨的叶片形状、角度和数量也需要根据具体情况进行优化。
6. 如何改善螺旋桨的效率？要改善螺旋桨的效率，可以采取以下措施：- 优化叶片形状和角度，使其更适合流体流动，减小阻力；- 减小螺旋桨的重量，减少能量损耗；- 提高螺旋桨的旋转速度，增加推力；- 使用高效的材料和制造工艺，减少能量损耗。
7. 螺旋桨在船舶和飞机中有何不同？螺旋桨在船舶和飞机中的应用有一些不同之处。
在船舶中，螺旋桨主要用于推动船体前进，产生推力。
而在飞机中，螺旋桨除了产生推力外，还可以提供升力，使飞机能够在空中飞行。
螺旋桨知识
当前位置：首页> 网络课堂> 第八章> 螺旋桨的工作原理螺旋桨的几何特征鱼雷螺旋桨位于鱼雷的尾部，由发动机带动以产生推力，利用该推力克服鱼雷运动时的阻力，使鱼雷以既定的速度航行。
不难理解，为了经商鱼雷的速度，不仅要求鱼雷具有阻力最小的雷体外形，还须要配置效率较高的螺旋桨，才能获得较好的推进效果。
螺旋桨通过推进轴直接由发动机驱动，当螺旋桨旋转时，将水流推向鱼雷后方。
根据作用与反作用原理，水便对螺旋桨产生反作用力，该反作用力即称为螺旋桨的推力。
我们研究螺旋桨的几何特征时，首先要对螺旋面有所了解。
设有一水平线AB（图8-1），匀速地绕线EE旋转，同时又以均匀速度向上移动，则线AB上每一个点就形成一条螺旋线，由这些螺旋线所组成的面叫做螺旋面。
线段AB称为螺旋面的母线，它可以是直线或曲线。
展开了的螺旋线与圆柱体底线间的角度称为螺旋角，以表示，其值可按下式求得（8-1）式中H为螺距。
图8-1 螺旋面的形成（螺旋面的形成演示动画）当母线的圆周运动和直线运动均为匀速运动时，所得到的螺旋面称为等螺距螺旋面。
其螺旋线的展开图形如图8-1所示，不同半径处具有相同的螺距。
图8-2a 径向变螺距螺旋面螺旋线的展开图螺旋面也可以由不同螺距的螺旋线组成。
例如母线AB以均匀的速度绕EE轴线旋转。
也以均匀速度直线上升，只是在不同的半径上具有不同的上升速度，则得到径向变螺距螺旋面，不同的半径处螺距是不同的，其螺旋线的展开图如图8-2（a）所示。
假若母线的旋转运动和前进运动不是均匀的．或者其中任一种运动不是均匀的，则得到轴向变螺距螺旋面，其螺旋线的展开图如图8-2（b）所示。
图8-2b 轴向变螺距螺旋面螺旋线的展开图图8-3 螺旋桨的结构参数（螺旋桨的结构参数演示动画）螺旋桨的结构参数如图8-3所示。
螺旋桨与推进轴联接的部分称为桨毂以一定的角度联按于轮毅上。
鱼雷的桨叶一般为2-7片。
叶片数主要决定于螺旋桨推力的大小。
螺旋桨基础理论分解课件
螺旋桨的相似参数包括桨叶角、螺距比、转速、雷诺数等，这些参 数在相似理论中起着重要作用。
相似定理
根据相似理论，可以通过改变螺旋桨的相似参数来研究其性能变化规 律，从而实现对实尺度螺旋桨性能的预测。
螺旋桨的尺度效应及其影响
定义及内涵
螺旋桨的尺度效应是指螺旋桨的性能随其尺寸变化而变化的现象。当螺旋桨的尺寸增大或 减小时，其周围的流场、湍流度、粘性等也会发生变化，从而影响螺旋桨的性能。
01
采用主动流动控制技术，如涡流 发生器、射流控制等，对螺旋桨 叶尖涡进行主动干预，提高螺旋 桨失速性能。
02
通过以上改进措施，可以有效提 高螺旋桨的空化和失速性能，保 证螺旋桨在各种工况下的稳定工作。
05
螺旋桨的相似理论与尺度效应
螺旋桨的相似理论
相似定 义
螺旋桨的相似理论基于流体力学的相似原理，即两个螺旋桨在几何 形状、运动状态、动力特性等方面完全相似，则它们的性能也将相 似。
• 试验设计与执行：在进行螺旋桨模型试验时，需要选择合适的模型尺寸、试验 设备等，并精确控制试验条件，以获得准确的试验数据。
• 数据处理与误差分析：对试验数据进行处理时，需要考虑各种误差来源，如测 量误差、环境干扰等，并采取合适的误差分析方法，以提高数据的可靠性。
• 换算方法与公式：为了实现螺旋桨模型试验数据与实尺度性能的换算，可以采 用相似的换算公式或方法。这些方法通常基于相似理论和尺度效应的研究成果， 通过调整相关参数来实现换算。换算过程中需要注意单位统一和适用范围。
形状优化
通过参数化建模和CFD评 估，可以对螺旋桨的叶型、 弦长、扭角等参数进行优 化，以寻求最佳性能。
控制策略优化
考虑螺旋桨与飞行器的相 互作用，CFD可用于优化 控制策略，如变速、变距等。
飞机螺旋桨设计知识点
飞机螺旋桨设计知识点螺旋桨是飞机的重要组成部分，其设计直接影响到飞机的性能和飞行特性。
本文将从几个知识点出发，介绍飞机螺旋桨设计的一些基本原理和要点。
一、螺旋桨的工作原理飞机螺旋桨的工作原理是通过受气动力驱动旋转，产生推力从而推动飞机前进。
螺旋桨的推力主要是由螺旋桨叶片表面的压力差引起的，而该压力差则是由于螺旋桨叶片的形状和旋转时相对于飞行速度的角度产生的。
二、螺旋桨叶片的构造和形状螺旋桨叶片通常由复合材料或者金属制成，其构造和形状的设计对螺旋桨的性能有着重要影响。
通常情况下，螺旋桨叶片由根部、中部和尖部组成，根部与发动机相连接，中部和尖部则负责产生推力。
螺旋桨叶片的形状应该尽可能地减小阻力，提高升力，并且在不同飞行状态下能够产生高效的推力。
三、螺旋桨的旋转速度和直径螺旋桨的旋转速度和直径是螺旋桨设计中的两个重要参数。
旋转速度的选择应该考虑到飞机的设计速度和发动机的转速范围，以使得螺旋桨在各个飞行阶段都能够工作在最佳状态下。
螺旋桨的直径则直接影响到螺旋桨的产生推力和耗能情况，因此需要进行综合考虑，以满足飞机的设计要求。
四、螺旋桨的螺距和步进螺旋桨的螺距是指螺旋桨叶片在一周内前进的距离，而步进则是指螺旋桨叶片的扭转角度。
螺距和步进的选择要考虑到飞机的设计要求以及飞机在不同飞行状态下的需要。
通常情况下，大螺距可以提供更大的推力，适用于低速飞行；而小螺距则适合高速飞行。
步进的选择则要确保螺旋桨能够产生平稳的推力，并且在飞行过程中不会发生失速等问题。
五、螺旋桨的反推功能有些飞机螺旋桨配备了反推功能，既可以产生前进推力，也可以产生反向推力。
反推功能可以通过改变螺旋桨叶片的角度来实现，可以在着陆时为飞机提供额外的减速帮助，减小刹车距离，提高安全性。
六、螺旋桨的调整和控制螺旋桨的调整和控制可以通过调节螺旋桨叶片的角度来实现。
飞机上通常会配备螺旋桨调整器或者螺旋桨节流阀等装置，用于控制螺旋桨叶片的角度以实现推力的调节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
⑵铸模的制造
螺旋桨铸模一般为分箱式砂型，分型面为桨叶的 叶面。叶面在下砂箱，而叶背在上砂箱。 在下砂箱造塑时，先将三角形之螺距板弯成适宜 的圆柱面，然后用刮板沿轴线及螺距板斜边刮出 叶面的螺旋面。对等螺距桨叶，只需一块刮板， 对径向线性变螺距浆叶按螺距变化的部位需另加 一副刮板。
若要求螺旋桨铸件毛坯具有较高的准确度，则可用木料或 金属做成桨叶模型，叶面置于刮好的螺旋面上，然后安装 上砂箱并将沙土桩实，将桨模取出后。上下砂箱之间形成 叶形空腔。同时制作挠注系统。抄箱烘干后扣合固定即可 进行浇铸。桨叶模型常用下面方法制作：将切面样板 ( 用 弹性较好的金属或木质薄板制成 ) 垂直安装于下砂箱相应 的切面弧线上，然后在样板间填入泥芯，桩实后修刮表面， 使其成为光顾的叶形。 此外，桨叶模型也可这样制作：用薄木板作成若干半径处 的切面样板，并在相应的位置上垂直钉于平模板上 ( 俗称 琵琶板 ) 。琵琶板各切面样板间空隙部分的总面积应与桨 叶的仲长面积相同。将样板间空隙填紧砂土，使砂面与各 切面样板上边缘成一光顺曲面。然后将琵琶板上砂土切成 小块并移置于下砂箱上的相应位置，最后把各小块砂土间 缝隙修填平整，即可制作上砂箱。
金属材料制造的工艺过程如下：铸模造型、浇铸金属、毛坯加工、成 品检查、安装使用。下面分别叙述螺旋桨材料和工艺过程的主要环节。
⒈铸模造型
⑴螺距板是制作下砂模时刮制螺旋面用的，它的准确性直接影响桨的制 造质量。确定螺距板的尺度不单要考虑桨叶的螺距，而且要考虑铸造材 料在浇注后的收缩变形、砖台厚度以及螺旋桨本身的几何特点。 ①等螺距螺旋桨螺距板的计算 螺距板位置应这样确定：在径向上除考虑桨叶半径R外，尚应考虑叶 梢边缘的加工余量a以及为了支承上砂模的砖台厚度b，见图8-47， 同时还应考虑金属的径向收缩。这样，螺距板所在处的半径应是 (1+K)R+a+b；其周向位置应使螺距板与桨中心所成的扇形面积(图847中的ABO)能遮蔽桨叶的正投影面积并留有一定边框。 (图8-47中 的f、g)。设螺距板的弧长为 ，于是求螺距板的实质就是求弧长和 母线在轴向上的位移(螺距的一部分)问题。 ②变螺距螺旋桨螺距板计算 目前变螺距有两种形式，一种是线性变螺距，另一种是非线性变螺 距。前者只需两块螺距板。位于梢部的螺距称外螺距板，里面的叫 内螺距板。后者，除了外螺距板外，尚需若干内螺距板，视螺旋桨 的尺度和要求精度而定。
⒉螺旋桨材料
制造螺旋桨的金属材料主要有铜合金、铸铁和铸钢等。近年来国内外 开始采用玻璃钢、尼龙等非金属材料制造螺旋桨。在我国的内河小船 上也有采用钢板焊接螺旋桨。 锰青铜的机械强度高，延伸率大，抗冲击性能好，耐海水腐蚀，而且 制造和加工比较容易，但抗空泡剥蚀性能较差。 铝青铜是以钢铝为主体，添加锰，铁，镍等元素构成。它除了具有锰 青铜的优点外，还具有重量较轻，疲劳强度高、抗剥蚀性能好等优点， 故多用于制造大型高速船舶螺旋桨。其缺点是要求熔炼，浇铸技术高， 同时大型铸件的缓冷脆性等问题较难处理，造价较高。
⒊ቤተ መጻሕፍቲ ባይዱ旋桨加工
工序：切掉浇口、冒口，桨毂两端面和轴孔的加 工，插轴孔内的键槽，刮削轴孔，加工桨叶的叶 面和叶背等，作平衡试验。 加工时先切除桨毂两端的冒口，浇口等多余部分， 造成桨毂前后的两个基准面，然后沿桨毂中心镗 孔并在轴孔内插出键槽。 镗孔可以在车床或镗床上进行，某些大型桨也可 以用自制的立式或卧式镗排加工，加工时一般都 会准备样板或者样轴以检查加工质量。
⑵底铸法：它是在模腔最低点即桨毂下端引入金 属液，为了防止铸造时候出现如桨叶叶背出现氧 化物和缩松现象等常见缺点。 ⑶低压铸造：低压铸造是利用压缩空气在密封容 器，坩锅）中，在金属液面上造成一定压力 (35kgf/cm2)，使液体通过升液管上升，平稳缓慢地 进入并充满铸型，并在压力下凝固结晶。由于低 压铸造金属液的上升速度能够很好的加以控制， 因此产生氧化皮的可能性大大减少。由于金属是 在压力下结晶的，故铸件质量高，同时尺寸比较 精确。
玻璃钢是以合成树脂为粘结剂，以玻璃纤维或其 织物为增强材料粘合而成的一种新型结构材料。 玻璃钢螺旋桨具有重量轻 ( 约为铜螺旋桨重量的 1//4～1/3)、装卸方便、冲击韧性好，不为海水 所腐蚀，制造简单等优点。其缺点是机械强度较 低，在长期负荷下有蠕化现象，多用于内河小船 上。
㈡螺旋桨修造工艺
铸铁螺旋桨成本低，铸造容易，但其机械强度低，质脆而 易断，使用寿命短。由于强度低，切面厚度较大，桨效率 较低，故铸铁螺旋桨仅用于小型低速船上。 铸钢螺旋桨的优点是机械强度高。抗冲击性能好，但铸造 过程中变形、难控制，常使螺旋桨的几何尺寸产生很大偏 差，加工困难，成本高，比铸铁更容易被海水腐是，寿命 短，目前多用作备件。 为了提高螺旋桨的抗腐蚀和空泡剥蚀性能，有些特殊用途 的船舶用镍合金、钛合金等来制造螺旋桨。
⒉毛坯的浇铸
金属螺旋桨的浇注方法有顶铸法和底铸法两种． ⑴顶铸法：顶铸法是将熔溶金属直接从冒口上方注 入模腔。这种方法的优点是铸模简单，操作方便， 金属浇注完毕时温度分布比较合理，冷凝有一定方 向性，冒口温度较高，铸件能得到良好的补缩。但 浇注时金属表面的氧化物同金属一起进入铸件，特 别是金属流落时产生飞溅，卷入空气泡和杂质，使 铸件表面以至一定深度处形成疏松和痂皮，影响桨 叶的机械强度。因此，仅用于浇铸小型(直径小于1 米者)螺旋桨。
项目：螺旋桨基础知识
教学目标： 能力目标：掌握用螺距仪测量螺距的方法；掌握螺旋桨加工的方法。 知识目标：掌握掌握螺旋桨测量的参数及方法；掌握螺旋桨加工的方 法。
⒈基本结构
螺旋桨通常由桨叶和桨毂两部分组成，常用的有三叶和四 叶，个别也有五叶甚至六叶的。桨叶是产生推力的，从船 后向首看到的一面称为叶面，另一面称为叶背。桨叶与浆 毂相连的地方称为叶根，远离桨毂的一端称为叶梢。 桨毅是固定桨叶和连接桨轴的锥形体。 从船尾向船首看，螺旋桨在顺车时沿顺时针方向转动的称 为右旋，沿逆时针方向转动的称为左旋。对于双桨船，往 舷外方向转动的称为外旋，反之称内旋。通常采用外旋， 以防止水上浮物卷入而卡住桨叶。
