英格索兰空压机操作说明电子教案
英格索兰空压机控制器操作说明书
英格索兰空压机控制器操作说明书【英格索兰空压机控制器操作说明书】1.引言本操作说明书旨在为用户提供详细的英格索兰空压机控制器的操作指导。
通过阅读本操作说明书，用户将能够熟悉和正确操作英格索兰空压机控制器。
2.产品概述2.1 产品概述英格索兰空压机控制器是一种高性能、智能化的设备，用于控制和监视空压机的运行状态。
2.2 产品特性●高精度的控制功能●强大的故障诊断和报警功能●用户友好的操作界面●数据记录和报表功能●多种通信接口，实现远程监控和控制3.安装3.1 前提条件在安装英格索兰空压机控制器之前，请确保满足以下条件：●空压机已正确安装和接线●控制器配备了正确的传感器和信号输入设备●控制器的电源和通信线缆已正确连接3.2 安装步骤1.将控制器固定在合适的位置，并确保其处于水平状态。
2.将电源线和通信线缆连接到控制器的对应接口。
3.确保所有的连接稳固可靠，然后进行电源接通。
4.操作4.1 控制器界面英格索兰空压机控制器的操作界面主要包括显示屏和操作按钮。
通过显示屏，用户可以查看空压机的运行状态、参数设置和故障信息。
操作按钮用于设置参数和启动/停止空压机。
4.2 基本操作1.按下电源按钮，启动控制器。
2.通过方向键导航至所需功能菜单。
3.使用加减键设置参数值。
4.确认设置后，按下确认键保存并生效。
5.根据需要启动或停止空压机。
4.3 故障诊断与报警英格索兰空压机控制器具有强大的故障诊断和报警功能。
当控制器检测到空压机出现故障时，将自动发出警报并显示故障信息。
用户可以通过查询故障代码表来了解故障原因，并采取相应的措施进行修复。
5.数据记录与报表英格索兰空压机控制器可以记录空压机的运行数据，并相应的报表。
用户可以通过查看报表来了解空压机的运行状况和能效情况，以便进行调整和优化。
【附件】本文档附带以下附件：●英格索兰空压机控制器安装指南●参考资料：英格索兰空压机控制器技术规格【法律名词及注释】1.智能化：智能化是指在设备或系统中应用先进的计算机技术和技术，使其具备自主学习和自主决策的能力。
英格索兰空压机操作说明

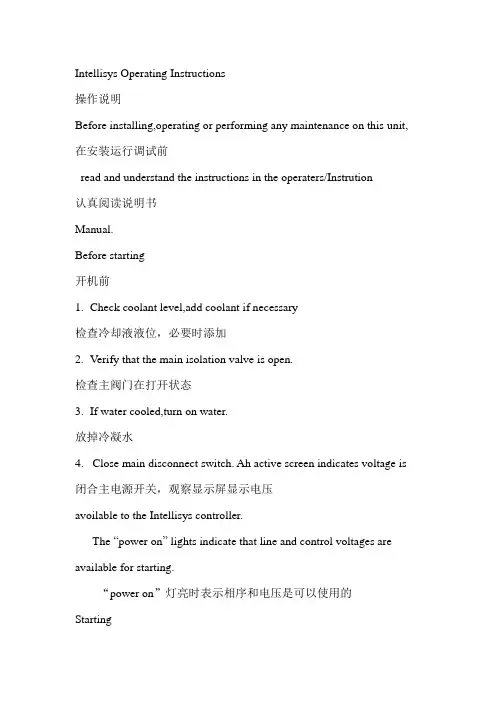

Intellisys Operating Instructions操作说明Before installing,operating or performing any maintenance on this unit, 在安装运行调试前read and understand the instructions in the operaters/Instrution认真阅读说明书Manual.Before starting开机前1.Check coolant level,add coolant if necessary检查冷却液液位，必要时添加2.Verify that the main isolation valve is open.检查主阀门在打开状态3.If water cooled,turn on water.放掉冷凝水4.Close main disconnect switch. Ah active screen indicates voltage is 闭合主电源开关，观察显示屏显示电压avoilable to the Intellisys controller.The “power on” lights indicate that line and control voltages are available for starting.“power on”灯亮时表示相序和电压是可以使用的StartingPush start. The compressor will start and load automatically if there is sufficient demand for air.按下开始按钮，压缩机开始自动工作。
Stopping1.Push stop. Compressor will immediately unload and continue to run unloaded an adjustable 10~30 seconds. Compressor will then stop. Ifthe compressor does not stop running affer the set time depress the “EMERGENCY stop” . If compressor is running unloaded when stop is pushed compressor will stop immediately.按下停止按钮，空压机立即停止工作并调整10致30秒，空压机停止工作,如果显示“紧急停止”而不能停止，或空压机运行但无输出时直接停止空压机工作。
英格索兰空压机控制器操作说明书
INGERSOLL-RAND INTELLISYS
启动器故障 2SL
报警
转换之后: 指示从三角接触器附属装置Km2 - 2到Intellisys 的错误信号。
Intellisys 软件1.7
Rev 1.7 - 1.8 最后15个报警介绍 无转向检查 无启动器选择 呼叫工具
SSR M22-150kW
报警
1
2
报警 1
1+2 = < 2 秒
接下来是 :-
最后15 个报警
报警
用箭头向上滚动查看最后15个报警
报警 1 - 15
用显示屏选择查看报警触发值
最后15 个报警
出厂设定值
SE 按键功能
启动器选择 星/角 全电压 无启动器
出厂设定值
SE 按键功能
LCD 对比 – 较暗 / 较亮 计时表设定 调节运行：开/关
出厂设定值
SE 按键功能
卸载停机 & 软件显示 & LED 测试
警告/报警
报警
报警
ALARM !
报警
报警
池塘低压 空气压力大 空气端温度高 启动器故障 主电机超负荷 风机电机超负荷 远程停止发生故障 温度传感器故障 远程启动故障 检查电机转向 校准错误 无控制电源 压力传感器故障 紧急停止
出厂设定值
SE 按键功能
额定压力 PSI = XF@100 / EP@125 / HP@140 / 特殊@150 / 165/ XHP@200 BAR = 7 / 8.5 / 9.6 / 10.3 / 11.4/ 13.8 KG/CM² = 7 / 8.5 / 9.8 / 10.5 / 11.4/ 14.0 KPA = 700 / 850 / 960 / 1030 / 1380 / 1140
英格索兰空压机操作

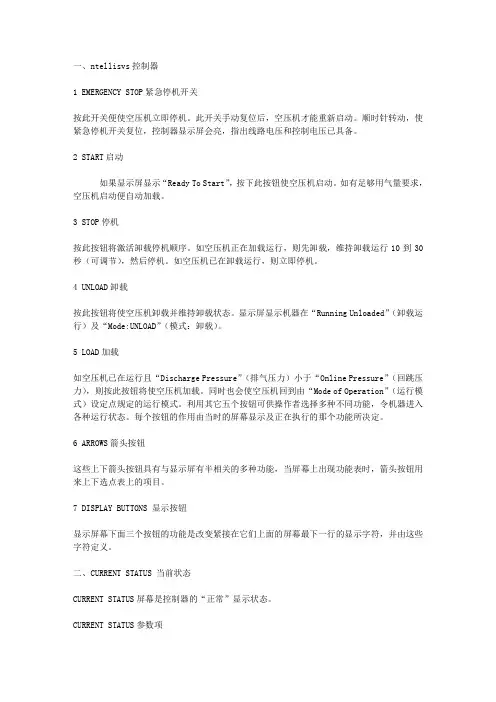

一、ntellisvs控制器1 EMERGENCY STOP紧急停机开关按此开关便使空压机立即停机。
此开关手动复位后，空压机才能重新启动。
顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。
2 START启动如果显示屏显示“Ready To Start”，按下此按钮使空压机启动。
如有足够用气量要求，空压机启动便自动加载。
3 STOP停机按此按钮将激活卸载停机顺序。
如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。
如空压机已在卸载运行，则立即停机。
4 UNLOAD卸载按此按钮将使空压机卸载并维持卸载状态。
显示屏显示机器在“Running Unloaded”（卸载运行）及“Mode:UNLOAD”（模式：卸载）。
5 LOAD加载如空压机已在运行且“Discharge Pressure”（排气压力）小于“Online Pressure”（回跳压力），则按此按钮将使空压机加载。
同时也会使空压机回到由“Mode of Operation”（运行模式）设定点规定的运行模式。
利用其它五个按钮可供操作者选择多种不同功能，令机器进入各种运行状态。
每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。
6 ARROWS箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。
7 DISPLAY BUTTONS 显示按钮显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。
二、CURRENT STATUS 当前状态CURRENT STATUS屏幕是控制器的“正常”显示状态。
CURRENT STATUS参数项Package Discharge Temperature 机组排气温度Airend Discharge Temperature 主机排气温度Injected Temperature 喷油温度Sump Pressure 分离前压力Separator Pressure Drop 油分离器压降Coolant Filter 油过滤器Invet Vacuum 进气负压Inlet Filter 进气过滤器Total Hour 总运行小时Loaded Hour 加载小时%Load Modulation 加载调节百分比Software Title and Version 软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENT STATUS屏幕。
英格索兰空压机说明书
Ingersoll-Rand （英格索兰）空压机操作说明12453一、ntellisvs 控制器1EMERGENCYSTOP 紧急停机开关按此开关便使空压机立即停机。
此开关手动复位后，空压机才能重新启动。
顺时针转动，使2START 3STOP 10到4UNLOAD ”5LOAD ”“6ARROWS 二、PackageDischargeTemperature 机组排气温度AirendDischargeTemperature 主机排气温度InjectedTemperature 喷油温度SumpPressure 分离前压力SeparatorPressureDrop 油分离器压降CoolantFilter 油过滤器InvetVacuum 进气负压InletFilter 进气过滤器TotalHour 总运行小时LoadedHour 加载小时%LoadModulation 加载调节百分比6 INGERSOLL-RAND INTELLISYSSoftwareTitleandVersion软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENTSTATUS屏幕。
三、ALARMS报警当发生报警时，ALARM字样将在显示屏幕上闪烁，并用上面所示大号字体显示，显示信息还指出引起报警的原因。
按STATUS按钮，显示器上将出现STATUS（状态）屏幕，而ALARM按钮还在，说明报警仍存在，报警状态列出发生报警当时的空压机工况。
上下移动箭头按钮便可看到所列各项的名称和数值，按ALARM按钮显示器将回到ALARM屏幕和RESET按钮。
操作者要按RESET按钮辆次，才能使ALARM屏幕复位。
屏幕上可能出现下列报警信息：CHECKINLETCONTROL（检查进气控制）-如果机组已卸载而进气负压小于3psig（0.2bar）时便发生此报警CHECKINLETCTRLSYS（检查进气控制系统）-如果进气蝶阀位置不对时发出此报警该报警（1.4bar（1.0bar4.1（1（2）电动机测绝缘合格，电源线、地线牢固接好，防护罩完好。
英格索兰空压机说明手册
英格索兰空压机说明手册 Ting Bao was revised on January 6, 20021I n g e r s o l l -R a n d （英格索兰）空压机操作说明12453一、ntellisvs 控制器 1EMERGENCYSTOP 紧急停机开关按此开关便使空压机立即停机。
此开关手动复位后，空压机才能重新启动。
顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。
2START 启动如果显示屏显示“ReadyToStart ”，按下此按钮使空压机启动。
如有足够用气量要求，空压机启动便自动加载。
3STOP 停机按此按钮将激活卸载停机顺序。
如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。
如空压机已在卸载运行，则立即停机。
4UNLOAD 卸载按此按钮将使空压机卸载并维持卸载状态。
显示屏显示机器在“RunningUnloaded ”（卸载运行）及“Mode:UNLOAD ”（模式：卸载）。
5LOAD 加载如空压机已在运行且“DischargePressure ”（排气压力）小于“OnlinePressure ”（回跳压力），则按此按钮将使空压机加载。
同时也会使空压机回到由“ModeofOperation ”（运行模式）设定点规定的运行模式。
利用其它五个按钮可供操作者选择多种不同功能，令机器进入各种运行状态。
每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。
6ARROWS 箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。
7DISPLAYBUTTONS 显示按钮显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。
二、CURRENTSTATUS 当前状态CURRENTSTATUS 屏幕是控制器的“正常”显示状态。
CURRENTSTATUS 参数项PackageDischargeTemperature 机组排气温度AirendDischargeTemperature 主机排气温度InjectedTemperature 喷油温度SumpPressure 分离前压力SeparatorPressureDrop 油分离器压降CoolantFilter 油过滤器InvetVacuum 进气负压6INGERSOLL-RAND INTELLISYSInletFilter进气过滤器TotalHour总运行小时LoadedHour加载小时%LoadModulation加载调节百分比SoftwareTitleandVersion软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENTSTATUS屏幕。
英格索兰空压机说明书
Ingersoll-Rand （英格索兰）空压机操作说明一、ntellisvs 控制器 1 EMERGENCY STOP 紧急停机开关按此开关便使空压机立即停机。
此开关手动复位后，空压机才能重新启动。
顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。
2 START 启动如果显示屏显示“Ready To Start ”，按下此按钮使空压机启动。
如有足够用气量要求，空压机启动便自动加载。
3 STOP 停机按此按钮将激活卸载停机顺序。
如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。
如空压机已在卸载运行，则立即停机。
4 UNLOAD 卸载按此按钮将使空压机卸载并维持卸载状态。
显示屏显示机器在“Running Unloaded ”（卸载运行）及“Mode:UNLOAD ”（模式：卸载）。
5 LOAD 加载如空压机已在运行且“Discharge Pressure ”（排气压力）小于“Online Pressure ”（回跳压力），则按此按钮将使空压机加载。
同时也会使空压机回到由“Mode of Operation ”（运行模式）设定点规定的运行模式。
利用其它五个按钮可供操作者选择多种不同功能，令机器进入各种运行状态。
每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。
6 ARROWS 箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。
7 DISPLAY BUTTONS 显示按钮6 INGERSOLL-RAND INTELLISYS显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。
二、CURRENT STATUS 当前状态CURRENT STATUS屏幕是控制器的“正常”显示状态。
CURRENT STATUS参数项Package Discharge Temperature 机组排气温度Airend Discharge Temperature 主机排气温度Injected Temperature 喷油温度Sump Pressure 分离前压力Separator Pressure Drop 油分离器压降Coolant Filter 油过滤器Invet Vacuum 进气负压Inlet Filter 进气过滤器Total Hour 总运行小时Loaded Hour 加载小时%Load Modulation 加载调节百分比Software Title and Version 软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENT STATUS屏幕。
英格索兰空压机说明书
Ingersoll-Rand （英格索兰）空压机操作说明一、ntellisvs 控制器 1 EMERGENCY STOP 紧急停机开关按此开关便使空压机立即停机。
此开关手动复位后，空压机才能重新启动。
顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。
2 START 启动如果显示屏显示“Ready To Start ”，按下此按钮使空压机启动。
如有足够用气量要求，空压机启动便自动加载。
3 STOP 停机按此按钮将激活卸载停机顺序。
如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。
如空压机已在卸载运行，则立即停机。
4 UNLOAD 卸载按此按钮将使空压机卸载并维持卸载状态。
显示屏显示机器在“Running Unloaded ”（卸载运行）及“Mode:UNLOAD ”（模式：卸载）。
5 LOAD 加载如空压机已在运行且“Discharge Pressure ”（排气压力）小于“Online Pressure ”（回跳压力），则按此按钮将使空压机加载。
同时也会使空压机回到由“Mode ofOperation ”（运行模式）设定点规定的运行模式。
利用其它五个按钮可供操作者选择多种不同功能，令机器进入各种运行状态。
每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。
6 ARROWS 箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。
7 DISPLAY BUTTONS 显示按钮6INGERSOLL-RAND显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。
二、CURRENT STATUS 当前状态CURRENT STATUS屏幕是控制器的“正常”显示状态。
CURRENT STATUS参数项Package Discharge Temperature 机组排气温度Airend Discharge Temperature 主机排气温度Injected Temperature 喷油温度Sump Pressure 分离前压力Separator Pressure Drop 油分离器压降Coolant Filter 油过滤器Invet Vacuum 进气负压Inlet Filter 进气过滤器Total Hour 总运行小时Loaded Hour 加载小时%Load Modulation 加载调节百分比Software Title and Version 软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENT STATUS屏幕。
英格索兰空压机说明书
Ingersoll-Rand （英格索兰）空压机操作说明1一、ntellisvs 控制器1 EMERGENCY STOP 紧急停机开关按此开关便使空压机立即停机。
此开关手动复位后，空压机才能重新启动。
顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。
2 START 启动如果显示屏显示“Ready To Start ”，按下此按钮使空压机启动。
如有足够用气量要求，空压机启动便自动加载。
3 STOP 停机按此按钮将激活卸载停机顺序。
如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。
如空压机已在卸载运行，则立即停机。
4 UNLOAD 卸载67INGERSOLL-RAND按此按钮将使空压机卸载并维持卸载状态。
显示屏显示机器在“Running Unloaded”（卸载运行）及“Mode:UNLOAD”（模式：卸载）。
5 LOAD加载如空压机已在运行且“Discharge Pressure”（排气压力）小于“Online Pressure”（回跳压力），则按此按钮将使空压机加载。
同时也会使空压机回到由“Mode of Operation”（运行模式）设定点规定的运行模式。
利用其它五个按钮可供操作者选择多种不同功能，令机器进入各种运行状态。
每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。
6 ARROWS箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。
7 DISPLAY BUTTONS 显示按钮显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。
二、CURRENT STATUS 当前状态CURRENT STATUS屏幕是控制器的“正常”显示状态。
CURRENT STATUS参数项Package Discharge Temperature 机组排气温度Airend Discharge Temperature 主机排气温度Injected Temperature 喷油温度Sump Pressure 分离前压力Separator Pressure Drop 油分离器压降Coolant Filter 油过滤器Invet Vacuum 进气负压Inlet Filter 进气过滤器Total Hour 总运行小时Loaded Hour 加载小时%Load Modulation 加载调节百分比Software Title and Version 软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENT STATUS屏幕。
英格索兰空压机操作说明
1 EMERGENCY STOP紧急停机开关按此开关便使空压机立即停机。
此开关手动复位后，空压机才能重新启动。
顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。
2 START启动如果显示屏显示“Ready To Start”，按下此按钮使空压机启动。
如有足够用气量要求，空压机启动便自动加载。
3 STOP停机按此按钮将激活卸载停机顺序。
如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。
如空压机已在卸载运行，则立即停机。
4 UNLOAD卸载按此按钮将使空压机卸载并维持卸载状态。
显示屏显示机器在“Running Unloaded”（卸载运行）及“Mode:UNLOAD”（模式：卸载）。
5 LOAD加载如空压机已在运行且“Discharge Pressure”（排气压力）小于“Online Pressure”（回跳压力），则按此按钮将使空压机加载。
同时也会使空压机回到由“Mode of Operation”（运行模式）设定点规定的运行模式。
利用其它五个按钮可供操作者选择多种不同功能，令机器进入各种运行状态。
每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。
6 ARROWS箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。
7 DISPLAY BUTTONS 显示按钮显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。
二、CURRENT STATUS 当前状态CURRENT STATUS屏幕是控制器的“正常”显示状态。
CURRENT STATUS参数项Package Discharge Temperature 机组排气温度Airend Discharge Temperature 主机排气温度Injected Temperature 喷油温度Sump Pressure 分离前压力Separator Pressure Drop 油分离器压降Coolant Filter 油过滤器Invet Vacuum 进气负压Inlet Filter 进气过滤器Total Hour 总运行小时Loaded Hour 加载小时%Load Modulation 加载调节百分比Software Title and Version 软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENT STATUS屏幕。
英格索兰空压机说明书
Ingersoll-Rand （英格索兰）空压机操纵说明之欧侯瑞魂创作 1一、ntellisvs 1 EMERGENCY STOP 紧急停机开关按此开关便使空压机立即停机。
此开关手动复位后，空压机才干重新启动。
顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。
2 START 启动如果显示屏显示“Ready To Start ”，按下此按钮使空压机启动。
如有足够用气量要求，空压机启动便自动加载。
3 STOP 停机按此按钮将激活卸载停机顺序。
如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。
如空压机已在卸载运行，则立即停机。
4 UNLOAD 卸载按此按钮将使空压机卸载并维持卸载状态。
显示屏显示机器在“Running Unloaded ”（卸载运行）及“Mode:UNLOAD ”（模式：卸载）。
5 LOAD 加载如空压机已在运行且“Discharge Pressure ”（排气压力）小于“Online Pressure ”（回跳压力），则按此按钮将使空压机加载。
同时也会使空压机回到由“Mode of Operation ”（运行模式）设定点规定的运行模式。
利用其它五个按钮可供操纵者选择多种分歧功能，令机器进入各种运行状态。
每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。
6 ARROWS 箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。
7 DISPLAY BUTTONS 显示按钮显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。
二、CURRENT STATUS 当前状态CURRENT STATUS 屏幕是控制器的“正常”显示状态。
6 INGERSOLL-RAND INTELLISYSCURRENT STATUS参数项Package Discharge Temperature 机组排气温度Airend Discharge Temperature 主机排气温度Injected Temperature 喷油温度Sump Pressure 分离前压力Separator Pressure Drop 油分离器压降Coolant Filter 油过滤器Invet Vacuum 进气负压Inlet Filter 进气过滤器Total Hour 总运行小时Loaded Hour 加载小时%Load Modulation 加载调节百分比Software Title and Version 软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENT STATUS 屏幕。
英格索兰空压机面板讲解.(DOC)
英格索兰空压机面板讲解与故障的处理智能控制系统(intellisys)1紧急停车开关按下这个按钮将会立刻停止压缩机的运行。
在此按钮没有经过手动复位前，压缩机将不能重新启动。
顺时针转支此按钮可以复位。
2电压指示灯(在启动装置盒内)指示控制电路有电压并且可以启动空气压缩机。
3电压指示灯指示智能控制系统电压有效。
4按钮a)启动如果显示屏显示READY TO START，按下这个按钮可以启动空气压缩机运行。
如果需要空气则压缩机会自动启动并加载。
如果在显示列表中按此按钮将会退出显示列表。
显示屏将会从“CHECKING MACHINE”退到“READY TO START”。
b)卸载停车按此按钮压缩机将卸载停机。
如果压缩机正在加载，它将会先卸载，7秒后压缩机立即停机。
如果压缩机没有加载，它将会立即停车。
按下机组停车按钮，所有发光二级管(L.E.D)灯都会闪烁检查并且在显示屏内闪烁软件版本号。
c)卸载/加载如果机组正在加载，按此按钮将会导致机组卸载，卸载指示灯亮。
直到重新按此按钮后机组才能加载。
如果机组没有加载，按此按钮将会使机组在ON/OFF LINE或MOD/ACS控制模式下提前操作加载。
d) 显示选择按此按钮可以显示屏中进行信息选择。
如果连续按此按钮，显示列表会滚动显示。
此按钮也可用于退出参数设定程序。
e) 设定此按钮用于进入参数设定程序，也可以用于复位报警。
按此按钮一次可以复位一条报警，按二次可以清除一条报警。
f) 箭头这两个按钮有几种功能。
如果智能控制系统在参数设定模式，箭头用于选择参数设定值。
如果机组有多条报警记录，箭头用于滚动这些记录。
箭头还有一种功能就是用于日常标定。
如果机组没有运行，同时按上、下两个箭头按钮可以进入标定程序，显示屏将会显示“”。
只有在压力传感器更换5参数设定程序这个程序允许用户修改控制逻辑中的14个变量。
进行参数设定时，按SET按钮进行参数设定目录。
SET OFFLINE AIR PRESSURE指示灯亮，显示屏显示“××××Psi”，OFFLINE AIR PRESSURE(低压加载压力)是第一个要设定的参数，××××是指需要设定的参数值。
英格索兰空压机操作
一、ntellisvs控制器一1 EMERGENCY STOP紧急停机开关按此开关便使空压机立即停机。
此开关手动复位后，空压机才能重新启动。
顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。
2 START启动如果显示屏显示“Ready To Start”，按下此按钮使空压机启动。
如有足够用气量要求，空压机启动便自动加载。
3 STOP停机按此按钮将激活卸载停机顺序。
如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。
如空压机已在卸载运行，则立即停机。
4 UNLOAD卸载按此按钮将使空压机卸载并维持卸载状态。
显示屏显示机器在“Running Unloaded”（卸载运行）及“Mode:UNLOAD”（模式：卸载）。
5 LOAD加载如空压机已在运行且“Discharge Pressure”（排气压力）小于“Online Pressure”（回跳压力），则按此按钮将使空压机加载。
同时也会使空压机回到由“Mode of Operation”（运行模式）设定点规定的运行模式。
利用其它五个按钮可供操作者选择多种不同功能，令机器进入各种运行状态。
每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。
6 ARROWS箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。
7 DISPLAY BUTTONS 显示按钮显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。
二、CURRENT STATUS 当前状态CURRENT STATUS屏幕是控制器的“正常”显示状态。
CURRENT STATUS参数项Package Discharge Temperature 机组排气温度Airend Discharge Temperature 主机排气温度Injected Temperature 喷油温度Sump Pressure 分离前压力Separator Pressure Drop 油分离器压降Coolant Filter 油过滤器Invet Vacuum 进气负压Inlet Filter 进气过滤器Total Hour 总运行小时Loaded Hour 加载小时%Load Modulation 加载调节百分比Software Title and Version 软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENT STATUS屏幕。
英格索兰空压机说明手册
I n g e r s o l l-R a n d（英格索兰）空压机操作说明2453一、3STOP”5LOAD”7DISPLAYBUTTONS显示按钮显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。
二、CURRENTSTATUS当前状态CURRENTSTATUS屏幕是控制器的“正常”显示状态。
CURRENTSTATUS参数项PackageDischargeTemperature机组排气温度AirendDischargeTemperature主机排气温度InjectedTemperature喷油温度SumpPressure分离前压力SeparatorPressureDrop油分离器压降CoolantFilter油过滤器InvetVacuum进气负压InletFilter进气过滤器TotalHour总运行小时LoadedHour加载小时%LoadModulation加载调节百分比SoftwareTitleandVersion软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENTSTATUS屏幕。
三、（（REMOTESTARTFAILURE（远控启动故障）-如机器运行后按RemoteStart（远控启动）按钮或当此按钮一直闭合时便发出此报警REMOTESTOPFAILURE（远控停止故障）-如RemoteStop（远控停机）按钮保持打开，并且启动按钮一直闭合时便发出此报警SENSORFAILURE1AVPT（传感器故障）-如有传感器缺少或断裂便发出此报警STARTERFAULT（启动器出错）-如在机组运行时启动器触点打开便发出此报警，如已对机组发出停机命令而启动器触点打不开也发出此报警STEPPERLIMITSWITCH（步进限位开关）-如两个限位开关同时激活便发出此报警四、操作4.1开机前检查（1）确认所有检修工作结束。
（2）电动机测绝缘合格，电源线、地线牢固接好，防护罩完好。
英格索兰空压机说明书
Ingersoll-Rand （英格索兰）空压机操作说明一、ntellisvs 控制器 1 EMERGENCY STOP 紧急停机开关按此开关便使空压机立即停机。
此开关手动复位后，空压机才能重新启动。
顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。
2 START 启动如果显示屏显示“Ready To Start ”，按下此按钮使空压机启动。
如有足够用气量要求，空压机启动便自动加载。
3 STOP 停机按此按钮将激活卸载停机顺序。
如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。
如空压机已在卸载运行，则立即停机。
4 UNLOAD 卸载按此按钮将使空压机卸载并维持卸载状态。
显示屏显示机器在“Running Unloaded ”（卸载运行）及“Mode:UNLOAD ”（模式：卸载）。
5 LOAD 加载如空压机已在运行且“Discharge Pressure ”（排气压力）小于“Online Pressure ”（回跳压力），则按此按钮将使空压机加载。
同时也会使空压机回到由“Mode ofOperation ”（运行模式）设定点规定的运行模式。
利用其它五个按钮可供操作者选择多种不同功能，令机器进入各种运行状态。
每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。
6 ARROWS 箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。
7 DISPLAY BUTTONS 显示按钮6INGERSOLL-RAND显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。
二、CURRENT STATUS 当前状态CURRENT STATUS屏幕是控制器的“正常”显示状态。
CURRENT STATUS参数项Package Discharge Temperature 机组排气温度Airend Discharge Temperature 主机排气温度Injected Temperature 喷油温度Sump Pressure 分离前压力Separator Pressure Drop 油分离器压降Coolant Filter 油过滤器Invet Vacuum 进气负压Inlet Filter 进气过滤器Total Hour 总运行小时Loaded Hour 加载小时%Load Modulation 加载调节百分比Software Title and Version 软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENT STATUS屏幕。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
英格索兰空压机操作
说明
1 EMERGENCY STOP紧急停机开关
按此开关便使空压机立即停机。
此开关手动复位后，空压机才能重新启动。
顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。
2 START启动
如果显示屏显示“Ready To Start”，按下此按钮使空压机启动。
如有足够用气量要求，空压机启动便自动加载。
3 STOP停机
按此按钮将激活卸载停机顺序。
如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。
如空压机已在卸载运行，则立即停机。
4 UNLOAD卸载
按此按钮将使空压机卸载并维持卸载状态。
显示屏显示机器在“Running Unloaded”（卸载运行）及“Mode:UNLOAD”（模式：卸载）。
5 LOAD加载
如空压机已在运行且“Discharge Pressure”（排气压力）小于“Online Pressure”（回跳压力），则按此按钮将使空压机加载。
同时也会使空压机回到由“Mode of Operation”（运行模式）设定点规定的运行模式。
利用其它五个按钮可供操作者选择多种不同功能，令机器进入各种运行状态。
每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。
6 ARROWS箭头按钮
这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。
7 DISPLAY BUTTONS 显示按钮
显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。
二、CURRENT STATUS 当前状态
CURRENT STATUS屏幕是控制器的“正常”显示状态。
CURRENT STATUS参数项
Package Discharge Temperature 机组排气温度
Airend Discharge Temperature 主机排气温度
Injected Temperature 喷油温度
Sump Pressure 分离前压力
Separator Pressure Drop 油分离器压降
Coolant Filter 油过滤器
Invet Vacuum 进气负压
Inlet Filter 进气过滤器
Total Hour 总运行小时
Loaded Hour 加载小时
%Load Modulation 加载调节百分比
Software Title and Version 软件名称及版本
如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENT STATUS屏幕。
三、ALARMS报警
当发生报警时，ALARM 字样将在显示屏幕上闪烁，并用上面所示大号字体显示，显示信息还指出引起报警的原因。
按STATUS按钮，显示器上将出现STATUS（状态）屏幕，而ALARM按钮还在，说明报警仍存在，报警状态列出发生报警当时的空压机工况。
上下移动箭头按钮便可看到所列各项的名称和数值，按ALARM按钮显示器将回到ALARM屏幕和RESET 按钮。
操作者要按RESET按钮辆次，才能使ALARM屏幕复位。
屏幕上可能出现下列报警信息：
CHECK INLET CONTROL（检查进气控制）-如果机组已卸载而进气负压小于3psig（0.2bar）时便发生此报警
CHECK INLET CTRL SYS（检查进气控制系统）-如果进气蝶阀位置不对时发出此报警
CHECK MOTOR ROTATION（检查电机旋向）-如机组已开机而空压机旋向不对时便发出此报警
CONTROL POWER LOSS （失去控制电压）-当控制器探测到失去控制电压时便发出此报警
EMERGENCY STOP（紧急停机）-如果紧急停机按钮接通便发出此报警，此按钮需先复位，才能清除该报警
FAN MOTOR OVERLOAD（风扇电机过载）-如探测到风扇电机过载便发出此报警
HIGH AIREND DISCH TEMP（主机排气温度高）-如果主机排气温度大于
228oF时便发出此报警
LOW SUMP AIR PRESSURE（分离前压力低）-如机组在满负载运行而分离前压力降到20psig（1.4bar）以下时便发出报警
LOW UNLOAD SUMP PRESS（卸载分离前压力低）-如机组在卸载运行而分离前压力降到15 psig（1.0bar）以下达15秒便发出此报警
MAIN MOTOR OVERLOAD（主电机过载）-如探测到主电机过载便发出此报警
MEMORY FAULT（存储出错）-如控制器断定有些存储内容包含不可接受的数值便发出此报警，这时传感器需校零，还要检查所有设定值。
REMOTE START FAILURE（远控启动故障）-如机器运行后按Remote Start （远控启动）按钮或当此按钮一直闭合时便发出此报警
REMOTE STOP FAILURE（远控停止故障）-如Remote Stop（远控停机）按钮保持打开，并且启动按钮一直闭合时便发出此报警
SENSOR FAILURE 1AVPT（传感器故障）-如有传感器缺少或断裂便发出此报警
STARTER FAULT（启动器出错）-如在机组运行时启动器触点打开便发出此报警，如已对机组发出停机命令而启动器触点打不开也发出此报警
STEPPER LIMIT SWITCH（步进限位开关）-如两个限位开关同时激活便发出此报警
四、操作
4.1 开机前检查
（1）确认所有安装工作结束。
（2）电动机测绝缘合格，电源线、地线牢固接好，防护罩完好。
（3）油气桶泄水：慢慢打开油气桶的泄油阀，将停机时的凝结水排出，直到有润滑油流出时，立刻关闭。
（4）检查油位：必要时添加至油位计的上下限中间。
（观察油位应在停机后十分钟，在运转中油位可能较停机时的油位稍低。
）
（5）检查系统各表计齐全、完好，并正确投入。
（6）安全阀完好。
（7）周边设备准备：送电，冷却水、打开压缩机出口阀。
（8）油气桶泄油门在关闭位置。
（9）后冷却器泄油门在关闭位置。
（10）水分离器泄水门在开启位置。
4.2 启动前的操作
（1）开启后冷却器泄水门、储气罐排污阀，排净后关闭以上阀门。
（2）开启冷却水出、入口门，冷却水水量充足，回水管畅通。
（3）开启空压机出口蝶阀。
（4）开启相应储气罐入口蝶阀。
（5）送上空压机控制电源。
4.3 启动操作
（1）接通电源后，ntellisvs控制器就进行一系列检查，显示屏上显示“CHECKING MACHINE(检查机器)”。
如果所有检查参数均正常，显示屏显示“READY TO START（准备启动）”。
（2）按下ntellisvs控制器上的“START（启动）”按钮，空压机启动便自动加载。
4.4 停止操作
（1）按下控制面板上的“STOP停机”键
（2）机器自动卸载运行10S后，停运空压机。
（3）关掉电源总开关
（4）关闭冷却水出、入口门。
停机备用时，冷却水不隔离。
4.5 紧急停机操作。
