活性炭吸附装置设计计算

活性炭吸附塔_计算书

科文环境科技有限公司计算书工程名称: 活性炭吸附塔2016 年 5 月13 日活性炭吸附塔1、设计风量：Q＝20000m3/h＝5.56m3/s 。

2、参数设计要求：①管道风速：V1＝10~20m/s，②空塔气速为气体通过吸附器整个横截面的速度。

空塔风速：V2＝0.8~1.2m/s ，③过滤风速：V3＝0.2~0.6m/s ，④过滤停留时间：T1＝0.2~2s ，⑤碳层厚度：h＝0.2~0.5m ，⑥碳层间距：0.3~0.5m 。

活性炭颗粒性质：平均直径d p =0.003m，表观密度ρ s =670kg/ m3，堆积密度ρ B =470 kg/ m3孔隙率0.5~0.75 ，取0.753、（1）管道直径d取0.8m，则管道截面积A1=0.50m2 则管道流速V1=5.56÷0.50=11.12m/s ，满足设计要求。

（2）取炭体宽度B=2.2m，塔体高度H=2.5m，则空塔风速V2=5.56÷2.2 ÷2.5=1.01m/s ，满足设计要求。

（3）炭层长度L1取4.3 m，2 层炭体，则过滤风速V3=5.56÷2.2÷4.3÷2÷0.75=0.392m/s ，满足设计要求4）取炭层厚度为0.35m，炭层间距取0.5m，则过滤停留时间T1=0.35 ÷0.392=0.89s ，满足设计要求5）塔体进出口与炭层距离取0.1m，则塔体主体长度L'=4.3+0.2=4.5m则塔体长度L=4.5+0.73 ×2=5.96m4 、考虑安装的实际情况：塔体尺寸L×B×H＝6m×2.2m×2.5m =0.73m两端缩口长0.8 2活性炭吸附塔1、设计风量： Q ＝20000m 3/h ＝5.56m 3/s 。

2、参数设计要求：① 管道风速： V 1＝ 10~20m/s ， ②空塔气速为气体通过吸附器整个横截面的速度。

活性炭吸附箱处理废气设计计算书

活性炭吸附箱处理废气设计计算书设计计算书：活性炭吸附箱处理废气一、废气处理要求：根据废气成分和排放标准要求，设计一套活性炭吸附箱用于处理废气。

二、工作原理：三、设计参数：1.废气流量：根据实际工况设计，单位时间内流经活性炭吸附箱的废气量。

2.活性炭的吸附容量：活性炭对不同有机物的吸附能力不同，需根据废气成分选择合适的活性炭，并确定吸附容量。

3.碳床层厚度：活性炭填充床层的厚度，根据废气流量和活性炭的吸附容量计算得出。

四、设计步骤：1.确定废气流量：根据实际工况和废气管道截面积计算得出。

废气流量=废气管道截面积×废气流速2.确定活性炭的吸附容量：根据废气成分和排放标准要求，选择合适的活性炭，并参考活性炭供应商提供的活性炭吸附容量数据。

3.确定碳床层厚度：根据废气流量和活性炭的吸附容量计算得出。

碳床层厚度=废气流量/（活性炭吸附容量×预期运行时间）五、实例计算：1.确定废气流量：废气流量=废气管道截面积×废气流速假设废气管道截面积为10m²，废气流速为10m/s2.确定活性炭的吸附容量：假设活性炭的吸附容量为10g/m³3.确定碳床层厚度：碳床层厚度=废气流量/（活性炭吸附容量×预期运行时间）=41.67m³/h六、总结：根据废气处理要求，通过设计计算可以明确废气流量、活性炭吸附容量和碳床层厚度等关键参数，从而设计出符合要求的活性炭吸附箱。

但是需要注意的是，实际操作中还需考虑废气的温度、湿度以及废气中的颗粒物等因素，以确保废气处理的效果。

因此，在实际设计时，应综合考虑各种因素，并与专业人员进行充分的讨论和校对。

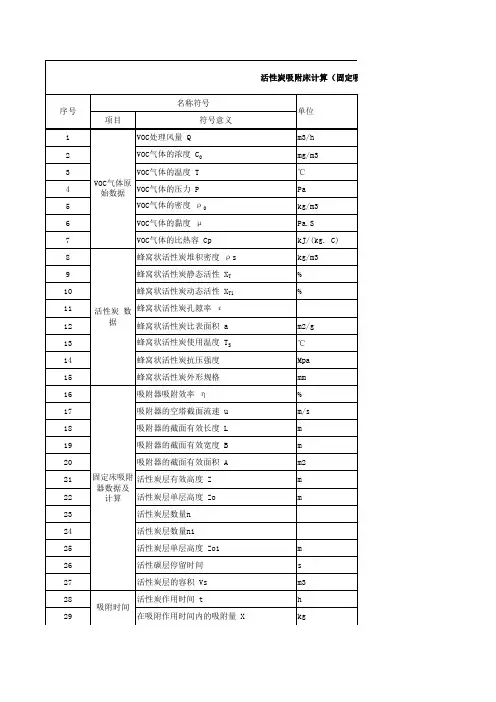

VOC活性炭吸附设计计算表

30000500401031251.1272651.91616E-051.002500kg吸附质/kg吸附剂（厂家提供）0.35kg吸附质/kg吸附剂（实验获得）0.1取值0.5一般0.5~0.75700≤400≤0.8100x100x1000.93（Q/3600）/A1.388888889取值3取值2L*B6X/XT1/ρs/A0.4650.5m~0.9m 0.50.93计算值1取值Vs/n1/A0.4650.2~2s0.3348X/XT1/ρs2.79设定范围10C 0*Q/1000000*η*t 139.5定吸附时间算法）1、废气成分：乙酸乙酯、异丙醇、醋酸酯、丙醇等1.一般空塔流速0.8~1.2m/s时，动活性XT1=(0.75~0.8)XT，流速越快，动活性越小，公司取8%~10%标准上规定：固定床吸附剂颗粒型活性0.6 纤维状吸附剂（活性炭纤维毡）0.1-0.15蜂窝状吸附剂0.7-1.2层高中间需要留一定空间，使热量均匀分局部碳层过热烧炭公式算值备注被吸附物沸点升高，吸附量增加（规0.465经验公式：945.1*u1.055×Z621.5054371n*△P621.5054371u/ε 2.777777778(4*ε）/[a*(1-ε)]0.0057142866/a0.008571429(1-ε)2/ε32μ*u/d p20.362236281(1-ε)/ε22ρ0*u2/d p253.6926119d p*ρ0*u/μ700.35119421400.702388≤2500△P=(150*A*B+1.75*C*D)*Z463.416687n*△P463.416687、醋酸正丙活性速越快，动活性越小，型活性炭0.2-性炭纤维毡）0.1-0.15剂0.7-1.2均匀分散，加（规律）。

活性炭吸附装置设计计算

活性炭吸附床计序号名称符号单位项目符号意义1 VOC 处理风量 Q m3/h 2VOC 气体的浓度 C 0 mg/m3 3 VOC 气体 VOC 气体的温度 T℃ 4 VOC 气体的压力 P Pa 5 原始数据VOC 气体的密度 ρ 0kg/m3 6 VOC 气体的黏度 μ Pa.S 7 VOC 气体的比热容 Cp kJ/(kg. C) 8 蜂窝状活性炭堆积密度 ρs kg/m3 9 蜂窝状活性炭静态活性 X T % 10蜂窝状活性炭动态活性 X T1%11 活性炭蜂窝状活性炭孔隙率 ε12 数据蜂窝状活性炭比表面积 a m2/g 13 蜂窝状活性炭使用温度 T S ℃ 14 蜂窝状活性炭抗压强度 Mpa 15 蜂窝状活性炭外形规格 mm 16 吸附器吸附效率 η % 17 吸附器的空塔截面流速 um/s 18 固定床吸附器的截面有效面积 A m2 19 吸附器活性炭层有效高度 Zm 数据及20 活性炭层的容积 Vsm3 计算 21 吸附器的截面有效长度 L m 22 吸附器的截面有效宽度 B m 23 活性炭作用时间 th 24 吸附时间在吸附作用时间内的吸附量Xkg 25 计算吸附波的移动速度 Ucm/s 26 有效高度下的活性炭作用时间 t'h 27 经验公式活性炭层有效高度 Z m 28 压降计算活性炭床压降△PPa 29活性炭细管内的流速 u1m/s30 细管的当量直径 de31 活性炭平均直径d p3233当量直径34压降计算3536 雷诺数 Re37 当Re/(1- ε) ≤2500时按下式计算38 活性炭床压降△Pm m ABCD Pa附床计算公式算值备注30000500401031251.1272651.91616E-051.002500kg吸附质 /kg 吸附剂（厂家提供）0.35kg吸附质 /kg 吸附剂（实验获得）0.1 取值0.5700≤400≤0.8100x100x1000.93（Q/3600）/A 1.780626781L*B 4.680.5 0.5m~0.9m A*Z（或 L*B*Z） 2.34取值 2.6取值 1.8( Vs* ρs*XT1)/(C/1000000*Q* η) 8.387096774C0*Q/1000000* η*t 117(u* C0/1000000)/( ρs*XT1) 1.78063E-05Z/Uc/3600 7.8 t' 接近t0.5经验公式： 945.1*u 1.055×Z868.5647061u/ ε 3.561253561 1、废气成分：乙酸乙酯、异丙醇、醋酸酯、丙醇等1.一般空塔流速 0.8~1.2m/s 时，动活性XT1=(0.75~0.8)XT ，流速越快，动活性越小，公司取 8%~10%标准上规定：固定床吸附剂颗粒性炭 0.2-0.6 纤维状吸附剂（活性炭纤维毡） 0.1-0.15 蜂窝状吸附剂 0.7-1.2层高中间需要留一定空间，使热量分散，局部碳层过热烧炭被吸附物沸点升高，吸附量增加（规(4* ε） /[a*(1-ε)]6/a2 3(1- ε)/ εμ*u/d p2(1- ε)/ ε2ρ0*u 2/d pd p* ρ0*u/ μ△P=(150*A*B+1.75*C*D)*Z 0.0057142860.00857142920.4644054882416.9832542897.8861464 1795.772293 ≤2500 799.3815182、醋酸正丙活性速越快，动活性越小，颗粒型活维状吸附剂（活性炭蜂窝状吸附剂 0.7- .2使热量均匀热烧炭加（规律）。

活性炭固定床吸附器的设计计算及选型

活性炭固定床吸附器的设计计算及选型一、活性炭固定床吸附器的设计计算及选型1.废气吸附净化设计中的假设条件固定床吸附器结构虽然简单，但由于气体吸附过程是气-固传质过程，对任一时间或任一颗粒来说，这个传质过程都是一个不稳定过程，因此固定床吸附器的吸附操作是非稳态的，计算过程非常复杂，一般要涉及物料衡算方程、吸附等温线方程、传热速率方程及热量衡算。

为了避开一些没有必要的烦琐计算，可根据废气净化系统的特点，提出一些合理的假设：①气相中吸附质浓度低。

②吸附操作在等温下进行。

③传质区通过整个床层时长度保持不变。

④床层长度比传质区长度大得多。

这些简化限制条件对目前工业上应用的吸附器来说，一般是符合的。

固定床吸附过程的设计计算一般包括：吸附剂及吸附设备的选择；吸附效率确定。

当以上任务完成后，才能进行以下参数的设计计算：吸附器的床层直径和高度；吸附剂的用量；吸附器的一次循环工作时间；床层压降等。

2.活性炭固定床吸附剂的选择活性炭吸附剂的选择应根据吸附剂的比表面积（或碘吸附值、四氯化碳值、丁烷工作容量）、废气的组分及处理要求，依据吸附剂的选择性、再生性、化学稳定性、机械强度、价格等因素，进行综合考虑。

2.1选择原则——工业上对常用吸附剂的要求①要有巨大的内表面积（有效表面）和孔隙率。

②选择性要强，对需要去除的气体组分有选择地吸附。

③吸附容量要大，与比表面积和孔隙率大小以及孔径分布的合理性、分子的极性以及吸附剂分子上官能团的性质有关。

④要有足够的机被强度、热稳定性和化学稳定性。

⑤颗粒度要适中而且均匀。

⑥易于再生和活化。

⑦原料来源广泛，制造简便，价廉易得。

2.2吸附剂的选择步骤吸附剂的性质直接影响吸附效率，因此，在吸附设计中必须根据吸附质的性质以及处理要求选择合适的吸附剂。

下面所介绍的是标准的选择程序，按照这个程序操作，可以比较精准地选择出所希望的吸附剂，但是过程比较烦琐。

因此，一般是根据实际经验选择。

在吸附设计中，选择吸附剂的标准程序如下：（1）初选根据吸附质的性质、浓度和净化要求以及吸附剂的来源等因素，初步选出几种吸附剂。

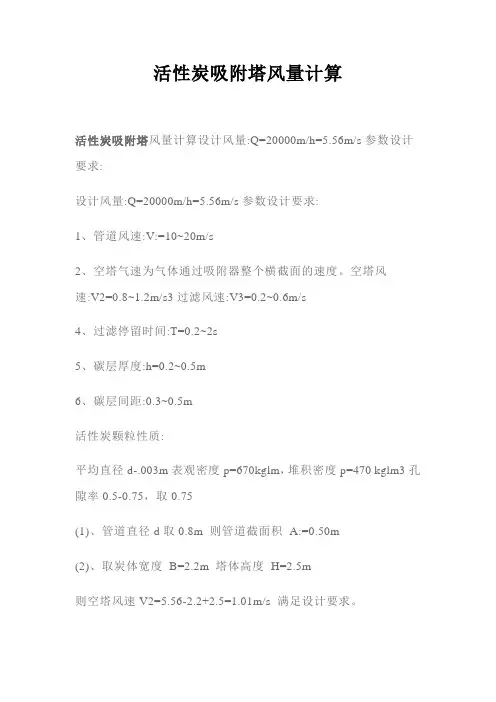

活性炭吸附塔风量计算

活性炭吸附塔风量计算
活性炭吸附塔风量计算设计风量:Q=20000m/h=5.56m/s参数设计要求:
设计风量:Q=20000m/h=5.56m/s参数设计要求:
1、管道风速:V:=10~20m/s
2、空塔气速为气体通过吸附器整个横截面的速度。

空塔风
速:V2=0.8~1.2m/s3过滤风速:V3=0.2~0.6m/s
4、过滤停留时间:T=0.2~2s
5、碳层厚度:h=0.2~0.5m
6、碳层间距:0.3~0.5m
活性炭颗粒性质:
平均直径d-.003m表观密度p=670kglm，堆积密度p=470 kglm3孔隙率0.5-0.75，取0.75
(1)、管道直径d取0.8m 则管道截面积A:=0.50m
(2)、取炭体宽度B=2.2m 塔体高度H=2.5m
则空塔风速V2=5.56-2.2+2.5=1.01m/s 满足设计要求。

(3)、炭层长度L; 取 4.3m 2 层炭体，
则过滤风速V=5.56-2.2+4.3-2-0.75=0.392m/s 满足设计要求。

(4)、取炭层厚度为0.35m 炭层间距取0.5m
则过滤停留时间T;=0.35:0.392=0.89s 满足设计要求。

(5)、塔体进出口与炭层距离取0.1m 则塔体主体长度
[=4.3+0.2=4.5m
则塔体长度L=4.5+0.73X=5.96m
考虑安装的实际情况:塔体尺寸LxBxH=6m*2.2m*2.5m。

活性炭吸附塔-计算书

科文环境科技有限公司计算书工程名称: 活性炭吸附塔工程代号:专业: 工艺计算:校对:审核:2016年5月13日1、设计风量：Q ＝20000m 3/h ＝5.56m 3/s 。

2、参数设计要求：①管道风速：V 1＝10~20m/s ，②空塔气速为气体通过吸附器整个横截面的速度。

空塔风速：V 2＝0.8~1.2m/s ， ③过滤风速：V 3＝0.2~0.6m/s ， ④过滤停留时间：T 1＝0.2~2s ， ⑤碳层厚度：h ＝0.2~0.5m ， ⑥碳层间距：0.3~0.5m 。

活性炭颗粒性质：平均直径d p =0.003m ，表观密度ρs =670kg/3m ，堆积密度ρB =470 kg/3m 孔隙率0.5~0.75，取0.753、（1）管道直径d 取0.8m ，则管道截面积A 1=0.50m 2 则管道流速V 1=5.56÷0.50=11.12m/s ，满足设计要求。

（2）取炭体宽度B=2.2m ，塔体高度H=2.5m ，则空塔风速V 2=5.56÷2.2÷2.5=1.01m/s ，满足设计要求。

（3）炭层长度L 1取4.3m ，2层炭体，则过滤风速V 3=5.56÷2.2÷4.3÷2÷0.75=0.392m/s ，满足设计要求。

（4）取炭层厚度为0.35m ，炭层间距取0.5m ，则过滤停留时间T 1=0.35÷0.392=0.89s ，满足设计要求。

（5）塔体进出口与炭层距离取0.1m ，则塔体主体长度L’=4.3+0.2=4.5m两端缩口长L”=⎪⎪⎭⎫ ⎝⎛+2d -2H B 3322=⎪⎪⎭⎫ ⎝⎛+20.8-25.22.23322=0.73m 则塔体长度L=4.5+0.73×2=5.96m4、考虑安装的实际情况：塔体尺寸L×B×H ＝6m×2.2m×2.5m1、设计风量：Q ＝20000m 3/h ＝5.56m 3/s 。

活性炭吸附净化设备设计方案( word 版)

活性炭吸附净化设备设计方案1. 引言活性炭是一种广泛应用于工业和环境领域的吸附材料，具有良好的吸附性能和高度的表面活性。

活性炭吸附净化设备适用于处理废气、废水和有机物污染物的去除。

本文将介绍活性炭吸附净化设备的设计方案。

2. 设计目标活性炭吸附净化设备的设计目标包括但不限于以下几个方面： - 提供高效的吸附性能，达到净化要求； - 实现设备的稳定运行和长寿命； - 目标污染物的去除率达到要求； - 设备操作和维护简便。

3. 设计原理活性炭吸附净化设备的设计原理是利用活性炭材料对污染物进行吸附，从而达到净化的目的。

活性炭具有高度发达的孔结构和巨大的比表面积，能够有效吸附各种有机物和气体。

通过在设备中设置适当的流动路径和吸附床层，使气体或液体中的污染物与活性炭接触并吸附到活性炭表面，从而实现净化效果。

4. 设计步骤（1）确定处理介质：根据实际情况，确定要处理的废气或废水污染物的组成和浓度，以及处理量。

（2）选型活性炭：根据处理介质的特性和目标污染物的吸附性能要求，选择适合的活性炭材料。

考虑活性炭的孔径分布、比表面积、强度等指标。

（3）确定处理设备结构：设计活性炭吸附净化设备的结构，包括吸附床、进出气口、流动路径等。

要考虑介质的流动性、污染物的浓度以及设备操作和维护的便利性。

（4）计算吸附床层高度：根据目标污染物的浓度和去除率要求，计算吸附床层的高度。

考虑吸附床层中活性炭的用量和密度，以及污染物的吸附速度。

（5）确定进出口管道：根据设备的处理能力和处理介质的流量，确定进出口管道的直径和设计。

考虑流体的流速和压降。

（6）设备组装和测试：将各个部件组装到一起，并进行测试和调试。

确保设备能够正常运行和达到设计要求。

5. 设计优化活性炭吸附净化设备的设计可以通过以下方式进行优化： - 选择更高效的活性炭材料，提高吸附性能； - 优化吸附床层的高度和体积，使设备更稳定； - 设计合理的流动路径，提高介质的接触效果； - 增加附加设备，如预处理设备、再生装置等，提高设备的综合性能。

吸附器尺寸设计标准

吸附器尺寸设计标准
吸附器的尺寸设计主要依据其应用领域、处理需求以及吸附剂类型而定。

一般来说，吸附器的设计首先需要确定其处理能力，这通常通过计算每小时需要处理的空气量（风量）来确定。

然后，根据风量、过滤风速和过滤面积的关系，可以计算出吸附器所需的过滤面积。

对于活性炭吸附器，其尺寸设计需要考虑的参数包括：
1. 过滤面积：根据每小时的风量计算得出。

2. 过滤盒厚度：根据废气的浓度选择，低浓度可选80\~50mm，高浓度可选300\~1000mm。

3. 宽度：通常在1250\~1500mm之间，除非受面积限制。

4. 高度：根据实际层数计算，层与层之间一般200mm。

此外，对于特定的吸附器类型和应用，如干燥器、二氧化碳吸附器、乙炔吸附器和中压分子筛纯化器等，还有特定的空筒流速和吸附剂层高度等设计标准。

例如，干燥器的空筒流速推荐为\~1L/(min·cm2)，二氧化碳吸附器的空筒流速推荐为\~1L/(min·cm2)，乙炔吸附器的空筒流速推荐为
50\~60cm3/(min·cm2)，中压分子筛纯化器的流速取\~/s，全低压分子筛纯化器的流速取\~/s。

对于吸附剂层高度，一般需在800mm以上。

这些标准是根据实际应用和实验结果得出的经验值，有助于确保吸附器的性能和效率。

在进行吸附器设计时，应遵循这些标准，并根据具体需求进行适当调整。

同时，还需考虑其他因素，如安全性、耐用性和维护便利性等。

活性碳箱过滤面积计算公式

活性碳箱过滤面积计算公式活性碳箱是一种常用于空气净化和水处理的过滤设备，它利用活性炭的吸附作用来去除空气或水中的有害物质。

活性碳箱的过滤面积是一个重要参数，它决定了活性碳箱的过滤效率和使用寿命。

在设计和选择活性碳箱时，需要准确计算其过滤面积，以确保其能够满足特定的净化要求。

活性碳箱过滤面积的计算公式可以根据活性碳的吸附容量和使用条件来确定。

一般来说，活性碳的吸附容量取决于其表面积，而活性碳箱的过滤面积又取决于所使用的活性碳的数量和密度。

因此，活性碳箱过滤面积的计算公式可以表示为：过滤面积 = 活性碳的质量 / 活性碳的密度。

其中，活性碳的质量是指活性碳箱中所使用的活性碳的总质量，单位通常为克或千克；活性碳的密度是指活性碳的单位体积质量，单位通常为克/立方厘米或千克/立方米。

通过这个简单的公式，就可以计算出活性碳箱的过滤面积。

在实际应用中，还需要考虑到活性碳的吸附容量和使用条件对过滤面积的影响。

活性碳的吸附容量通常是指其单位质量或单位体积的吸附能力，而这取决于活性碳的种类、制备工艺和表面处理等因素。

同时，活性碳箱在不同的使用条件下，如温度、湿度、气流速度等也会影响其过滤效率和使用寿命。

因此，在实际计算过滤面积时，需要综合考虑这些因素，以确保活性碳箱能够达到预期的净化效果。

除了计算公式外，还可以通过实验和模拟来确定活性碳箱的过滤面积。

通过对不同条件下活性碳的吸附性能进行测试，可以得到活性碳的吸附容量和吸附等温线等参数，从而确定活性碳箱的过滤面积。

同时，利用计算流体力学（CFD）等模拟方法，也可以模拟活性碳箱在不同条件下的过滤效果，以指导活性碳箱的设计和选择。

在实际工程中，活性碳箱的过滤面积通常是根据具体的净化要求和使用条件来确定的。

例如，在空气净化领域，需要考虑到空气中的污染物种类和浓度、空气流速和温湿度等因素；在水处理领域，需要考虑到水质的污染程度、流速和温度等因素。

通过对这些因素的综合考虑，可以确定活性碳箱的过滤面积，并选择合适的活性碳箱来满足特定的净化要求。

活性炭吸附VOCs计算公式

活性炭吸附VOCs计算公式
有机废气吸附通常采用活性炭吸附剂进行处理。

活性炭用量的计算涉及到多个因素，包括废气流量、废气中污染物的浓度和性质、活性炭的吸附性能等。

下面提供一个简单的计算方法，但需要注意这只是一种粗略的估算方法，实际应用中需要根据具体情况进行调整和验证。

1）确定废气流量Q,单位为m3/h。

2）确定废气中目标有机污染物的浓度C,单位为mg/n?。

3）确定活性炭的吸附容量（即单位质量活性炭对目标污染物的吸附量），单位为mg∕g o
4）计算活性炭用量V,单位为kg,公式为：
V=Q×C×t∕（1000×S]
式中：
t为废气处理时间，单位为h；
S为活性炭的吸附容量，单位为mg/g。

5）确定活性炭的压缩密度，单位为g∕cπ?,然后将V转换为体积Vi,单位为n?,公式为：
V1=V∕（压缩密度）
6）根据实际情况，选取合适的活性炭颗粒直径和层数，计算需要的活性炭吸附塔的体积。

7）需要注意的是，上述计算中的参数都需要根据实际情况进行调整和验证,包括废气中的污染物种类和浓度、废气流量和处理时间、活性炭的吸附性能等。

此外，还需要考虑活性炭的再生和更换周期等因素，以确保废气处理效果和经济效益。

有机废气处理--活性炭吸附详细计算

活性炭吸附脱附及附属设备选型详细计算书目录1.绪论 (1)1.1概述 (1)1.1.1有机废气的来源 (1)1.1.2有机物对大气的破坏和对人类的危害 (1)1.2有机废气治理技术现状及进展 (2)1.2.1各种净化方法的分析比较 (2)2设计任务说明 (4)2.1设计任务 (4)2.2设计进气指标 (4)2.3设计出气指标 (4)2.4设计目标 (4)3工艺流程说明 (5)3.1工艺选择 (5)3.2工艺流程 (5)4设计与计算 (7)4.1基本原理 (7)4.1.1吸附原理 (7)4.1.2吸附机理 (7)4.1.3吸附等温线与吸附等温方程式 (8)4.1.4吸附量 (10)4.1.5吸附速率 (11)4.2吸附器选择的设计计算 (11)4.2.1吸附器的确定 (11)4.2.2吸附剂的选择 (13)4.2.3空塔气速和横截面积的确定 (15)4.2.4固定床吸附层高度的计算 (15)4.2.5吸附剂（活性炭）用量的计算 (17)4.2.6床层压降的计算]15[ (17)4.2.7活性炭再生的计算]16[ (18)4.3集气罩的设计计算 (19)4.3.1集气罩气流的流动特性 (19)4.3.2集气罩的分类及设计原则 (20)4.3.3集气罩的选型 (20)4.4吸附前的预处理 (22)4.5管道系统设计计算 (23)4.5.1管道系统的配置 (23)4.5.2管道内流体流速的选择 (24)4.5.3管道直径的确定 (24)4.5.4管道内流体的压力损失 (25)4.5.5风机和电机的选择 (25)5工程核算 (28)5.1工程造价 (28)5.2运行费用核算 (28)5.2.1价格标准 (28)5.2.2运行费用 (29)6结论与建议 (30)6.1结论 (30)6.2建议 (30)致谢 (33)1.绪论1.1概述1.1.1有机废气的来源有机废气的来源主要有固定源和移动源两种。

移动源主要有汽车、轮船和飞机等以石油产品为燃料的交通工具的排放气；固定源的种类极多,主要为石油化工工艺过程和储存设备等的排出物及各种使用有机溶剂的场合,如喷漆、印刷、金属除油和脱脂、粘合剂、制药、塑料、涂料和橡胶加工等。

活性炭吸附塔-计算方案(20200903165233)

活性炭吸附塔1、设计风量：Q= 20000nVh = s 。

2、参数设计要求：① 管道风速：V i = 10~20m/s ,② 空塔气速为气体通过吸附器整个横截面的速度。

空塔风速：V 2= ~s , ③ 过滤风速：V 3= ~s ,④ 过滤停留时间：T 1 = ~2s ,⑤ 碳层厚度：h =〜，⑥ 碳层间距：〜。

活性炭颗粒性质：平均直径d p =，表观密度p s =670kg/m 3，堆积密度p B =470kg/m 3孔隙率〜，取3、 ( 1)管道直径d 取，则管道截面积 A=则管道流速V 1=* =s ，满足设计要求。

(2) 取炭体宽度B=,塔体高度H=,则空塔风速V a =** =S ，满足设计要求。

(3) 炭层长度L 1取，2层炭体，则过滤风速V 3=*** 2— =s ,满足设计要求。

(4) 取炭层厚度为，炭层间距取，则过滤停留时间「=* =，满足设计要求。

(5)塔体进出口与炭层距离取，则塔体主体长度L ' =+=则塔体长度L=+x 2= 4、考虑安装的实际情况：塔体尺寸 L X BX H= 6m KX活性炭吸附塔1、设计风量：Q= 20000nVh = s 。

2、参数设计要求：① 管道风速：V i = 10〜20m/s ,② 空塔气速为气体通过吸附器整个横截面的速度。

空塔风速：V 2= ~s ,两端缩口长L ” 、3 .. B 2 H 2 、3 2.22 2.52 0.8③过滤风速：V3= ~s,XV= CQt x 10-9Wd式中：V —活性炭的装填量， m 3C —进口气污染物的浓度， mg/ m 3Q-气流量， m 3/ht —活性炭的使用时间，hV —活性炭原粒度的中重量穿透炭容，％d —活性炭的堆密度 m 3v=2 = ?o 型 =20 m 3V sp 1000污染物每小时的排放量：(取污染物 100mg/m )p 0= 100x 20000X 10 6 = h假设吸附塔吸附效率为 90%则达标排放时需要吸附总的污染物的量为:x 90%= hVWd x 10 9 = 20 10% o.8CQ 100 20000 9 109=800h则在吸附作用时间内的吸附量:X=x 800= 1440 kg根据 X=aSL b 得:L =aS b④ 过滤停留时间：T i =〜2s ,⑤ 碳层厚度：h =〜，⑥ 碳层间距：〜。

活性炭吸附塔计算书

活性炭吸附塔计算书This model paper was revised by the Standardization Office on December 10, 2020科文环境科技有限公司计算书工程名称:活性炭吸附塔工程代号:专业:工艺计算:校对:审核:2016年5月13日活性炭吸附塔1、设计风量：Q＝20000m3/h＝s。

2、参数设计要求：①管道风速：V1＝10~20m/s，②空塔气速为气体通过吸附器整个横截面的速度。

空塔风速：V2＝~s，③过滤风速：V3＝~s，④过滤停留时间：T1＝~2s，⑤碳层厚度：h＝~，⑥碳层间距：~。

活性炭颗粒性质：平均直径dp =，表观密度ρs=670kg/3m，堆积密度ρB =470 kg/3m孔隙率~，取3、（1）管道直径d取，则管道截面积A1=则管道流速V1=÷=s，满足设计要求。

（2）取炭体宽度B=，塔体高度H=，则空塔风速V2=÷÷=s，满足设计要求。

（3）炭层长度L1取，2层炭体，则过滤风速V3=÷÷÷2÷=s，满足设计要求。

（4）取炭层厚度为，炭层间距取，则过滤停留时间T 1=÷=，满足设计要求。

（5）塔体进出口与炭层距离取，则塔体主体长度L’=+=两端缩口长L”=⎪⎪⎭⎫ ⎝⎛+2d -2H B 3322=⎪⎪⎭⎫ ⎝⎛+20.8-25.22.23322= 则塔体长度L=+×2=4、考虑安装的实际情况：塔体尺寸L×B×H＝6m××活性炭吸附塔1、设计风量：Q ＝20000m 3/h ＝s 。

2、参数设计要求：①管道风速：V 1＝10~20m/s ，②空塔气速为气体通过吸附器整个横截面的速度。

空塔风速：V 2＝~s ，③过滤风速：V 3＝~s ，④过滤停留时间：T 1＝~2s ，⑤碳层厚度：h ＝~，⑥碳层间距：~。

活性炭吸附脱附及附设备选型详细计算

活性炭吸附脱附及附设备选型详细计算活性炭吸附脱附及附设备选型是指通过使用活性炭吸附材料来去除废气中的有害物质。

活性炭材料具有很高的比表面积，能够有效地吸附废气中的污染物。

本文将从活性炭吸附脱附原理、设备选型和详细计算三个方面来详细介绍活性炭吸附脱附及附设备选型。

活性炭吸附是指通过活性炭材料吸附废气中的有害物质。

活性炭具有大量的微孔结构和极大的比表面积，可以吸附废气中的有机物、无机物等。

它的吸附作用主要是通过静电吸引力、物理吸附和化学吸附来实现的。

而脱附则是指将被吸附的有害物质从活性炭中解吸出来。

常见的脱附方式有热脱附和汽态脱附。

热脱附是指通过升高温度，使活性炭中的吸附物质解吸出来；汽态脱附是指通过加入空气或蒸汽，使活性炭中的吸附物质挥发出来。

设备选型：活性炭材料的选择：活性炭材料的选择要考虑到废气中有害物质的特性和浓度。

不同的有害物质对活性炭的吸附效果有所差异，所以要选择适合该类有害物质吸附的活性炭材料。

活性炭材料的比表面积和孔径大小也是选择的重要因素。

一般来说，比表面积越大，吸附能力越强。

设备的结构和工艺参数：活性炭吸附设备的结构包括吸附塔、脱附塔、再生设备等。

吸附塔一般选用多层塔板结构，以增加吸附材料的接触面积。

脱附塔一般采用加热方式，如通过外加热源或内部电加热方式。

设备的工艺参数包括吸附时间、温度、压力、流速等。

这些参数要根据废气中有害物质的特性来确定。

设备的处理能力和效果：设备的处理能力一般通过单位时间内处理的废气量来衡量。

根据废气的浓度和需求，可以计算出设备的处理能力。

设备的效果则通过去除率来衡量。

一般来说，活性炭吸附设备的去除率可以达到90%以上。

详细计算：具体的设备计算需要根据实际情况进行。

以吸附塔的计算为例，主要计算床层高度、流速和时间。

计算开始时，首先要确定废气中有害物质的浓度和流量。

然后，根据吸附塔的设计参数和废气特性，计算出所需的床层高度。

床层高度的计算一般是根据床层的容积和活性炭的比表面积来确定的。

活性炭吸附箱压降计算公式

活性炭吸附箱压降计算公式活性炭吸附箱是一种常用于去除气体中有害物质的设备，其工作原理是利用活性炭对气体中的有机物质进行吸附，从而净化气体。

在活性炭吸附箱的运行过程中，压降是一个重要的参数，它反映了活性炭吸附箱内部的阻力情况，对设备的运行稳定性和效率有着重要的影响。

因此，准确计算活性炭吸附箱的压降是非常重要的。

活性炭吸附箱的压降计算公式可以通过流体力学的基本原理来推导。

在活性炭吸附箱内，气体流经活性炭层时会受到阻力的影响，导致压降的产生。

根据达西定律和泊肃叶方程，可以得到活性炭吸附箱的压降计算公式如下：ΔP = (150 μL) (ρv^2) / (2d)。

其中，ΔP表示活性炭吸附箱的压降，单位为帕斯卡（Pa）；μ表示气体的动力粘度，单位为帕秒（Pa·s）；L表示活性炭吸附箱的长度，单位为米（m）；ρ表示气体的密度，单位为千克/立方米（kg/m^3）；v表示气体的流速，单位为米/秒（m/s）；d表示活性炭颗粒的直径，单位为米（m）。

根据上述公式，我们可以看到活性炭吸附箱的压降与多个因素相关，包括气体的动力粘度、流速、密度以及活性炭颗粒的直径和吸附箱的长度。

在实际应用中，我们需要根据具体的情况来确定这些参数的数值，从而计算出活性炭吸附箱的压降。

在进行压降计算时，首先需要确定气体的动力粘度。

气体的动力粘度是描述气体流动性质的重要参数，它与气体的种类和温度有关。

通常情况下，我们可以通过气体的物性表来查找相应的数值。

然后，需要确定气体的流速和密度。

气体的流速可以通过流量计来测量，而气体的密度可以通过密度计来测量。

最后，需要确定活性炭颗粒的直径和吸附箱的长度。

这两个参数通常可以通过设备的设计参数或者实际测量来确定。

在确定了上述参数的数值之后，我们就可以利用上述公式来计算活性炭吸附箱的压降了。

需要注意的是，由于活性炭吸附箱通常是一个复杂的多孔介质结构，因此在实际计算中可能需要考虑更多的因素，如活性炭颗粒的形状和分布、气体流动的非均匀性等。

活性炭吸附塔-计算方案

活性炭吸附塔计算书活性炭吸附塔1、设计风量：Q ＝20000m 3/h ＝s 。

2、参数设计要求：①管道风速：V 1＝10~20m/s ，②空塔气速为气体通过吸附器整个横截面的速度。

空塔风速：V 2＝~s ，③过滤风速：V 3＝~s ，④过滤停留时间：T 1＝~2s ，⑤碳层厚度：h ＝~，⑥碳层间距：~。

活性炭颗粒性质：平均直径d p =，表观密度ρs =670kg/3m ，堆积密度ρB =470kg/3m孔隙率~，取3、（1）管道直径d 取，则管道截面积A 1=则管道流速V 1=÷=s，满足设计要求。

（2）取炭体宽度B=，塔体高度H=，则空塔风速V 2=÷÷=s，满足设计要求。

（3）炭层长度L 1取，2层炭体，则过滤风速V 3=÷÷÷2÷=s，满足设计要求。

（4）取炭层厚度为，炭层间距取，则过滤停留时间T 1=÷=，满足设计要求。

（5）塔体进出口与炭层距离取，则塔体主体长度L’=+= 两端缩口长L”=⎪⎪⎭⎫ ⎝⎛+2d -2H B 3322=⎪⎪⎭⎫ ⎝⎛+20.8-25.22.23322= 则塔体长度L=+×2=4、考虑安装的实际情况：塔体尺寸L×B×H＝6m××活性炭吸附塔1、设计风量：Q ＝20000m 3/h ＝s 。

2、参数设计要求：①管道风速：V 1＝10~20m/s ，②空塔气速为气体通过吸附器整个横截面的速度。

空塔风速：V 2＝~s ，③过滤风速：V 3＝~s ，④过滤停留时间：T 1＝~2s ，⑤碳层厚度：h ＝~，⑥碳层间距：~。

活性炭颗粒性质：平均直径d p =，表观密度ρs =670kg/3m ，堆积密度ρB =470kg/3m3、（1）管道直径d 取，则管道截面积A 1=则管道流速V 1=÷=s，满足设计要求。

（2）取炭体宽度B=，塔体高度H=，则空塔风速V 2=÷÷=s，满足设计要求。

活性炭吸附装置设计计算

30000500401031251.1272651.91616E-051.002500kg吸附质/kg吸附剂（厂家提供）0.35kg吸附质/kg吸附剂（实验获得）0.1取值0.5700≤400≤0.8100x100x1000.93（Q/3600）/A1.780626781L*B4.680.50.5m~0.9m A*Z（或L*B*Z）2.34取值2.6取值1.8( Vs*ρs*XT1)/(C/1000000*Q*η)8.387096774C 0*Q/1000000*η*t117(u* C0/1000000)/( ρs*XT1) 1.78063E-05Z/Uc/36007.8t'接近t 0.5经验公式：945.1*u 1.055×Z868.5647061u/ε 3.561253561附床计算1、废气成分：乙酸乙酯、异丙醇、醋酸酯、丙醇等1.一般空塔流速0.8~1.2m/s时，动活性XT1=(0.75~0.8)XT，流速越快，动活性越小，公司取8%~10%标准上规定：固定床吸附剂颗粒性炭0.2-0.6 纤维状吸附剂（活性炭纤维毡）0.1-0.15 蜂窝状吸附剂0.7-1.2层高中间需要留一定空间，使热量分散，局部碳层过热烧炭公式算值备注被吸附物沸点升高，吸附量增加（规(4*ε）/[a*(1-ε)]0.0057142866/a0.008571429(1-ε)2/ε32μ*u/d p20.464405488(1-ε)/ε22ρ0*u2/d p416.9832542d p*ρ0*u/μ897.88614641795.772293≤2500△P=(150*A*B+1.75*C*D)*Z799.3815182、醋酸正丙活性速越快，动活性越小，颗粒型活维状吸附剂（活性炭蜂窝状吸附剂0.7-.2使热量均匀热烧炭加（规律）。

活性炭吸附工程-计算书

活性炭吸附工程-计算书
引言
该文档旨在描述活性炭吸附工程的计算方法，以便工程师准确计算和设计活性炭吸附处理系统。

计算方法
活性炭吸附工程计算涉及以下方面：
- 活性炭选型
- 吸附器容量计算
- 平衡时间计算
- 活性炭更换时间计算
- 等等
这些计算需要考虑到以下因素：
- 水的质量：流量、温度、总固体含量、pH值、COD
- 活性炭的质量：颗粒度、比表面积、孔径、密度、碘吸附值等
- 吸附器的参数：直径、高度、填料层数、填料高度、出水浓度等
具体的计算公式如下：
1. 活性炭质量的计算：
活性炭质量 = 水量 × COD / 碳质吸附值
2. 吸附器容量计算：
吸附器容量 = 活性炭质量 / 饱和度
3. 平衡时间计算：
平衡时间 = 吸附器体积 / 进水流量
4. 活性炭更换时间计算：
更换周期 = （吸附器体积 ×更换周期浓度）/（进水流量 ×COD / 碳质吸附值）
结论
通过学习本文档，工程师能够掌握活性炭吸附工程计算方法，准确地设计和计算活性炭吸附系统。

但是，具体的计算需要根据不同的工程实际情况进行量身定制。
