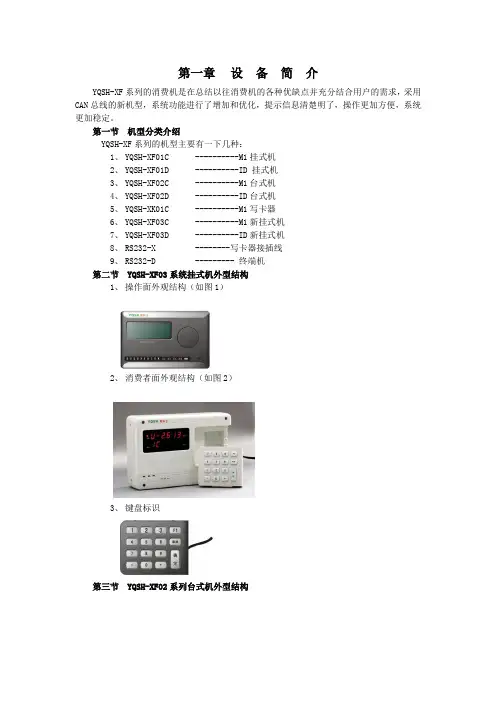

第一章设备简介YQSH-XF系列的消费机是在总结以往消费机的各种优缺点并充分结合用户的需求，采用CAN总线的新机型，系统功能进行了增加和优化，提示信息清楚明了，操作更加方便，系统更加稳定。

第一节机型分类介绍YQSH-XF系列的机型主要有一下几种：1、YQSH-XF01C ----------M1挂式机2、YQSH-XF01D ----------ID 挂式机3、YQSH-XF02C ----------M1台式机4、YQSH-XF02D ----------ID台式机5、YQSH-XK01C ----------M1写卡器6、YQSH-XF03C ----------M1新挂式机7、YQSH-XF03D ----------ID新挂式机8、RS232-X --------写卡器接插线9、RS232-D --------- 终端机第二节YQSH-XF03系统挂式机外型结构1、操作面外观结构（如图1）2、消费者面外观结构（如图2）3、键盘标识第三节YQSH-XF02系列台式机外型结构1、液晶消费机操作面外观结构2、数码管消费机正面外观结构第四节YQSH-XK01C系列写卡器的外型结构第五节相关配件1、RS232-CAN转换器（如图3）计算机一般有一个或两个串口(COM)，消费机可以通过RS232-F连接线直接与计算机相连，但RS232方式通讯距离仅几十米远，且只能点对点通讯，如果需要远距离或多个点联网，则需要用CAN通讯方式，此时需要该计算机COM口RS232方式转换为CAN方式进行信号传输。

CAN方式通讯距离远，可以达到2公里以上，还可以加中继器延长通讯距离，并且支持一点对多点通讯。

俯视图接CAN总线面接电脑串口面2、RS232连接线RS232又分为RS232-F（如图4）和RS232-P（如图5）两种，前者用于写卡器与计算机相连，后者用于pos机与计算机相连。

为了保证网络正常、稳定，需选用超五类双绞线。

IC消费机使用手册

感应卡消费机使用手册目录第一章、前言---------------------------------------------------------------------------------2-2 第二章、产品简介---------------------------------------------------------------------------2-2 第三章、包装清单---------------------------------------------------------------------------2-2 第四章、产品性能参数---------------------------------------------------------------------3-3 第五章、功能设置菜单--------------------------------------------------------------------3-3 第六章、机器提示说明--------------------------------------------------------------------4-4 第七章、系统接线图-----------------------------------------------------------------------4-4 第八章、软件安装说明--------------------------------------------------------------------4-7 第九章、工程布线要求--------------------------------------------------------------------7-7 第十章、注意事项---------------------------------------------------------------------------7-7 第十一章、产品质保------------------------------------------------------------------------7-8第一章前言尊敬的用户,真诚感谢您选用本公司的产品,在安装、使用本产品之前，请您认真阅悉本手册及光盘内资料，并需要了解本产品的基本结构、性能、功能，掌握安装、使用、维护和系统管理基本知识，以便正确使用。

IC消费机使用手册.

感应卡消费机使用手册目录第一章、前言---------------------------------------------------------------------------------2-2第二章、产品简介---------------------------------------------------------------------------2-2第三章、包装清单---------------------------------------------------------------------------2-2第四章、产品性能参数---------------------------------------------------------------------3-3第五章、功能设置菜单--------------------------------------------------------------------3-3 第六章、机器提示说明--------------------------------------------------------------------4-4 第七章、系统接线图-----------------------------------------------------------------------4-4 第八章、软件安装说明--------------------------------------------------------------------4-7 第九章、工程布线要求--------------------------------------------------------------------7-7第十章、注意事项---------------------------------------------------------------------------7-7 第十一章、产品质保------------------------------------------------------------------------7-8第一章前言尊敬的用户, 真诚感谢您选用本公司的产品, 在安装、使用本产品之前，请您认真阅悉本手册及光盘内资料，并需要了解本产品的基本结构、性能、功能，掌握安装、使用、维护和系统管理基本知识，以便正确使用。

IC消费机硬件说明V3.4

IC餐饮管理系统收费机使用说明书-------深圳博思凯电子有限公司一、系统卡的使用：1、系统卡用来初始化系统。

2、同一系统必须使用同一张系统卡，不可用其它系统卡。

3、系统管理软件安装完成后，初次启动软件时系统要求制作一张系统卡，进入系统后请先制作系统卡。

4、初始化收费机。

二、收费机初始化：初始化收费机时，按“设置”键，窗口显示“s”，再输入密码“1278”后显示“PS-”，再输入“87”，将系统卡快速靠近感应区，当操作成功时将会显示“CF”并伴有“嘟”的一声，将收费机关闭并重新开机即可。

收费机的初始化仅在初装时进行，若在使用期初始化收费机将会使收费机中的数据丢失。

三、设置收费机机号：收费机机号的设置关系到系统运行的正常与否，收费机机号不得相互重复，并与管理软件中窗口设置的机号相一致。

机号设置：按“设置”窗口显示“s”再输入密码“1278”后显示“PS-”，再按“85”，接着按下机号（如：001，002....）即可。

注：收费机机号在一套系统中为唯一的，机号重复会导致系统无法正常通讯。

四、收费机窗口显示说明：CE ：卡错P ：系统处于普通消费方式下（大多数操作在此状态下进行）g ：系统处于固定消费方式下EEE ：表示此卡已被挂失（请没收）FULL ：收费机中数据太多，需及时读取NE ：统计卡已满，需插入另一张统计卡LO ：卡中金额少不够本次消费C ：收费机处于通讯状态，请稍候CF ：操作正常PS-XX：收费机处于“设置”状态五、“设置”功能（按“设置”后，收费机显示“S”，操作人员需输入操作密码“1278”后才可继续进行操作）“设置”+“81”—设置服务员代码，操作人员在完成系统软件中的服务员设置后，即可在收费机设置服务员代码，当某一收费机设置了一个服务员代码后，该收费机中的消费记录为该服务员的操作记录，直到重新设置其他服务员为止。

服务员代码用两位数表示。

“设置”+“82”—查看收费机时钟。

用户可以通过此项功能来查看收费机上的日期和时间，该时间在系统收集消费数据时会自动更正为计算机当前的时间，也可通过后面所述的方法手动调节。

消费机常用操作说明

消费机常用操作说明消费方式：普通消费和定额消费普通消费：1、将注册的IC卡片放入感应区；2、收费机显示卡片余额；3、输入消费金额。

可输入“+”对消费金额进行累加。

输入错误时，可用消除“消除”键清除后，重新输入。

4、按“确定”键，收费机显示消费金额和本次余额。

定额消费：1、在“OK”状态下，按“定值”键，输入定值方式。

2、输入消费金额，按“确定”键；3、将注册过的IC卡放入感应区；4、收费机显示消费金额和本次余额；5、取走感应卡；查询记录数和金额1、屏幕提示“SL1-4”,输入3。

2、屏幕显示未收集记录数和金额；如：12234.6表示记录12条，金额234.6元。

误收处理（本功能只能适用于回退最后一笔金额）窗口机关闭电源后再打开后，不能实现该功能。

1、在OK状态下，按“+ + *”键，进入误收处理。

屏幕显示E和上次消费金额。

2、将消费卡放入感应区。

3、收费机显示回退金额和本次余额；4、取走卡片；发卡单一开卡卡片管理——发卡1、确认读卡机是否连接正常；2、将未注册过的IC卡放置在读卡机的感应区，点击绿色“？”号检测IC卡卡号。

3、填写注册信息：编号（点击下拉列表查询最后一个编号+1）、姓名、部门等信息；4、开卡是否直接充值？“存款”栏填写充值金额；5、确认上述信息无误，点击“发卡”6、弹出发卡成功显示栏。

改卡：卡片管理——改卡（注册信息出错后需更改卡片及数据库信息）1、确认读卡机是否连接正常；2、将需更改的IC卡，放置在读卡机的感应区，点击绿色“？”号检测IC卡卡号，点击红色“放大镜”核实该卡的信息是否有误。

3、修改改卡的数据库资料：视实际数据情况分别修改：编号、姓名、部门等资料信息；4、确认修改资料正确，点击“改卡”；5、弹出改卡成功显示栏。

退卡：卡片管理——退卡（人员离职或其他情况导致需退卡情况）1、确认读卡机是否连接正常；2、将需更改的IC卡，放置在读卡机的感应区，点击绿色“？”号检测IC卡卡号，点击红色“放大镜”核实该卡的信息是否有误。

伊兰度停车场系统说明书

伊兰度智能卡科技智能IC卡停车场管理软件使用说明目录第一章系统简介 (1)1.1系统简介 (1)1.2操作流程 (4)第二章系统需求 (5)2.1硬件需求 (5)2.2软件需求 (5)2.2.1 操作系统 (5)2.2.2 应用软件 (5)第三章操作说明 (6)3.1登录 (6)3.2维护 (6)3.2.1 修改密码 (7)3.2.2 设置参数 (7)3.2.3 系统维护 (7)3.2.4 设置收费 (8)3.3档案 (9)3.3.1 权限组档案 (9)3.3.2 操作员档案 (10)3.3.3 停车场档案 (10)3.4卡片 (11)3.4.1 卡片检测 (11)3.4.2 卡片发行 (12)3.4.3 卡片延期 (13)3.4.4 卡片充值 (13)3.4.5 卡片挂失 (14)3.4.6 卡片恢复 (14)3.4.7 卡片更换 (15)3.4.8 卡片回收 (16)3.4.9 卡片档案 (17)3.4.10 卡片出场 (17)3.4.11 卡片下载 (18)3.4.12 卡片上载 (18)3.5监控 (19)3.6记录 (21)3.6.1 车辆入场记录 (22)3.6.2 车辆出场记录 (23)3.6.3 卡片使用记录 (24)3.6.4 场内停车状况 (24)3.6.5 操作员交接班记录表 (25)3.6.6 操作员值班流水帐 (26)3.6.7 原始记录 (27)3.7报表 (27)3.7.1 入场车流量日统计表 (27)3.7.2 入场车流量月统计表 (28)3.7.3 入场车流量年统计表 (29)3.7.4 出场车流量日统计表 (29)3.7.5 出场车流量月统计表 (30)3.7.6 出场车流量年统计表 (30)3.7.7 操作员收费日统计表 (31)3.7.8 停车场收费日统计表 (31)3.7.9 停车场收费月统计表 (32)3.7.10 停车场收费年统计表 (32)3.8关于 (33)3.9帮助 (33)3.10退出 (33)3.11打印预览 (34)3.12记录查询 (34)3.13所有报表 (35)第四章常见故障与维护 (37)第五章系统图像更换 (38)第一章系统简介1.1系统简介硬件部分：停车场系统采用光电隔离抗雷击CAN总线通讯网络，多主方式工作，信息主动发送，实时性、灵活性和可靠性远高于采用RS485查询方式工作的通讯网络。

IC售饭机硬件说明书范文

它采用高性能的中央处理器、大容量Flah存储器、大屏幕高亮度LED显示器，具有使用方便、可靠性高、数据存储量大的优点。

代替了传统的用现金、磁卡、接触式IC卡、光电卡等消费的方式，用户消费时只需在感应区的有效距离内出示卡，消费机认可后便可进行消费。

方便管理人员统计和管理消费情况，实现了消费数据采集、数据统计和信息查询的自动化，可广泛应用于食堂、餐厅等消费场所。

2.产品特点1.操作简单、快捷。

双面显示屏，操作人员和用户可同时查看显示内容，直观明了。

2.存储容量大，方便用户存储各种数据。

3.采用薄膜键盘，适合食堂潮湿、油腻环境使用。

4.联网时由系统软件设置日期、时间。

5.具有灵活的消费方式，如计算消费方式、简易消费方式、自动消费方式。

6.可允许系统管理软件发行6万张卡，同时挂失1万张卡。

7.采用非接触式IC卡，与磁卡、接触式IC卡相比，具有免接触、使用方便、更高的保密性和可靠性等优点，并具有多分区宜于实现一卡多用。

3.技术参数1.存储器容量512K字节，可存储3万人次的就餐数据。

2.读写时间小于0.3秒。

3.内部电池保护数据，可保证数据在停电的状态下三年不丢失。

4.封闭防潮、防油污结构，适合食堂恶劣环境。

5.操作温度：-10℃--+50℃6.体积：320mm某170mm某140mm。

7.重量：1200g8.电源：220V/50HZ,功耗小于3瓦。

9.工作频率：13.56MHZ10.操作距离:15mm--50mm以内11.通讯方式：485通讯4.消费机配置1.电脑一台，要求带USB接口，带9针串口；2.消费机若干台；B线及USB口IC读卡器一套；4.485通读器一个，两芯屏蔽线。

[VIP专享]IC卡消费机说明书

目录第一章产品简介1.1 产品概述1.2产品结构示意图1.3产品特点第二章技术参数第三章设备操作说明3.1 网络拓扑图3.2 消费机操作说明第四章软件操作说明第五章问题集及解决方法一、产品介绍1.1产品概述POS-IC-485-01消费机是我公司自主研发的简易化、智能化的新型消费机，广泛应用于校园、企业、政府机关的食堂、超市、会所等内部收费的场合，实现交易和结算的电子化、智能化，提高管理效率和完善管理手段，是校园、企业一卡通系统的主要组成部分。

易装易用免培训的设计理念，最大限度地降低日常维护成本，不仅让经销商、工程商朋友省时省心，同时也给使用者一个全新的使用体验。

1.2产品结构示意图1.3 产品特点：◆数据传输：RS-485实时联网传输方式；U盘定时采集消费记录与下传参数设置方式；（可选）◆已存记录查询：具备脱机按键查询消费总额，消费累计次数，最后一餐的消费时间；◆刷卡记录查询：具备脱机按键查询设备上所有消费过的卡号及其消费餐次，消费金额，卡内余额；◆记录保存：采用固化芯片储存方式储存，断电不会丢失数据；◆消费卡余额查询：显示姓名，卡号，余额，累计消费金额及次数；◆消费模式：普通消费，定额消费，快捷键方式消费，每餐计次消费；◆消费时段：早餐时段，中餐时段，晚餐时段，夜宵时段；◆遏制恶意消费：当日最大消费金额限制，当日最大消费次数限制，超额密码消费限制；◆卡有效期：可设定消费卡的使用期限；◆卡类型：可设定8种类型的消费卡，可针对设备设置允许消费的类卡；个性设置：可自己设定开机文字显示，待机LOGO画面显示（128*32黑白像素图片），售后服务热线显示（128*64黑白像素图片）；二、技术参数2.1 双面128*64四行中文液晶图形显示；2.2 发卡容量：65536张卡或更多。

2.3 刷卡记录容量：50000条。

2.4 功耗<0.2W，平均电流<60mA，峰值电流<110mA。

2.5 使用环境：工作温度-20~80℃。

伊兰度自动道闸说明书

伊兰度自动道闸说明书现代企业管理部门为树立良好的企业形象，对所辖小区进行规范的现代化管理，已广泛地采用电动路闸取代落后的手动路闸，对出入车辆的进行高效管制。

在珠江三角洲甚为流行。

成都伊兰度科技有限公司，集多年专业从事研制车场路桥IC卡收费系统的经验及国外同类产品之优点，采用先进的单片计算机控制，从高标准、高可靠、高安全的角度出发，研制出新一代智能化电动路闸。

具有手控、遥控、防砸车自动落闸、停电自动解锁、可挂接各类电脑收费系统等功能，适合于花园别墅小区、企事业单位车辆进出管理及车场路桥收费系统等领域使用。

, 产品介绍主要功能:1?手动按钮可作‘升’、‘降’及‘停’操作2?无线遥控可作‘升’、‘降’、‘停’及对手动按钮的‘加锁’‘解锁’操作3?停电自动解锁，停电后可手动抬杆4?具有便于维护与调试的‘自检模式’5?可选配车辆传感器，使具有‘车过自动落闸’‘防砸车’或‘冲闸自动抬杆’功能6?可选配专为道路收费而增设的顶蓬及通道两对红绿灯7?可选配光隔离长线驱动器，挂接到电脑RS232-C串行通讯接口。

具备丰富的底层控制及状态返回指令，使收费系统微机可对电闸作最完全的控制。

8?可根据客户需要增加其它特殊功能电气特性:1?采用具备软件陷井与硬件看门狗的单片机控制，永不死机2?采用磁感应霍尔器件进行行程控制，非接触工作，永不磨损偏移3?采用光电耦合、无触点、过零导通技术，主控板无火花无干扰高可靠工作4?采用升降超时与电机过热保护，防止电闸非正常损坏5?采用机械行程开关，进行切电总保护6?宽范围的单相电源输入(160V-260V)适于恶劣的野外道路收费环境7?光隔离串行通讯接口，隔离电压大于1500V，确保上位微机安全，实现抗汽车电火花等强电磁干扰的高可靠通讯机械特性:1?采用精密的四连杆机构使闸杆作缓启渐停无冲击的的快速平稳动作，并使闸杆只能在限定的九十度范围内运行，不出意外。

2?采用精确的全自动跟踪平衡机构使任意位置静态力矩为零，从而最大限度地减小驱动功率和延长机体寿命3?箱体采用先进的防水结构及抗老化的室外型喷塑处理，坚固耐用，永不褪色。

IC消费机简要操作说明及错误代码V1.4

IC消费机简要操作说明书V1.4一、消费机操作说明开机上电正常状态下屏幕先显示程序版本号和系统时间后进入设定的进入方式。

如果出现硬件错误，屏幕显示对应的错误号。

开机方式：直接进入，输入密码进入，操作员刷卡输入密码进入。

功能选择及刷卡消费(一)按A进入F1模式---直接消费方式,屏幕显示”F-1“(二)按B进入F2模式---定额消费方式, 屏幕显示”F-2“(三)按C进入F3模式---类别消费方式, 屏幕显示”F-3“(四)按D进入F4模式---各种查询方式, 屏幕显示”F-4“(五)按E进入F5模式---功能设置方式,屏幕显示”F-5“(六)按“功能”返回功能选择模式,屏幕显示”-------------“(七)按“取消”返回上级菜单按A进入F1消费模式---直接消费方式假设用户点了一份红烧排骨（5元），一份爆炒腰花（6.8元），两份三鲜汤（1.5元）和两碗米饭（0.5元），键盘输入如下：（必须份数在前，金额在后）屏幕右边显示消费额为15.8,左边显示：“--------”，表示等待刷卡，成功刷卡消费后，左边显示卡上剩余额，右边显示扣费金额。

如果刷卡不成功，出现错误提示。

按B进入F2模式---定额消费方式定额消费方式为每次刷卡为一个定值，由操作员输入，刷卡消费后过5秒（默认时间），不用操作员任何操作，就可自动进入再次刷卡状态，消费额为上次输入的消费额。

按C进入F3模式---类别消费方式(已经下载完菜单)假设用户点了一份红烧排骨（对应编号3），一份爆炒腰花（对应编号7），两份三鲜汤（对应编号12）和两碗米饭（对应编号1），键盘输入如下：（必须份数在前，编号在后）其他同F-1消费方式注：1.若要查询卡上余额，在F-1,F-2状态下（A +确认），输入确认即可刷卡查询卡上余额2.消费金额为0时，不产生消费记录，相当于卡片查询功能。

按D进入F4模式---各种查询方式1.输入查询当前时间如显示：08.10.01.15.15.3表示当前时间为:2008年10月1号15点15分星期三2.输入查询本机地址。

ic卡消费机硬件使用说明书解读

目录第一章产品简介... ........................ ..11.1 产品概述... ........................ ..11.2 规格参数... ........................ ..21.3 系统组成... ........................ ..2 第二章设备安装... ........................ ..32.1 消费机的安装... ................... (3)2.2 通讯接线方式与方法... ............. (3)2.3 安装布线注意事项... ................ .4 第三章初次使用流程... ................... (6)3.1 认识键盘... ........................ ..63.2 初次使用流程... ................... (7)3.3 初次使用设置... ................... (7)3.3.1 基本设置... .................. (7)3.3.2 建立人事资料并发卡... ........ ..10 第四章消费操作说明... ................... .114.1 普通消费... ....................... (11)4.2 定额消费... ....................... (12)4.3 菜单消费... ....................... (13)4.3 计次消费... ....................... (13)第五章设备提示代码说明... ............... ..155.1 消费错误提示代码... ............... ..15 第六章设备设置查询功能表... ............. .176.1 LED显示屏设置功能... .............. (17)6.2 液晶显示屏设置功能... ............. (17)6.3 查询功能... ....................... (18)第七章常见故障问答... ................... .21 第八章保修卡... ......................... ..231.1 产品概述非接触式 IC 卡消费管理系统是当前最先进的电子支付方式。

IC消费机使用手册-1

YHC感应卡消费机使用手册深圳市亿合创电子有限公司目录第一章、前言---------------------------------------------------------------------------------2-2 第二章、产品简介---------------------------------------------------------------------------2-2 第三章、包装清单---------------------------------------------------------------------------2-2 第四章、产品性能参数---------------------------------------------------------------------3-3 第五章、功能设置菜单--------------------------------------------------------------------3-3 第六章、机器提示说明--------------------------------------------------------------------4-4 第七章、系统接线图-----------------------------------------------------------------------4-4 第八章、软件安装说明--------------------------------------------------------------------4-7 第九章、工程布线要求--------------------------------------------------------------------7-7 第十章、注意事项---------------------------------------------------------------------------7-7 第十一章、产品质保------------------------------------------------------------------------7-8第一章前言尊敬的用户,真诚感谢您选用本公司的产品,在安装、使用本产品之前，请您认真阅悉本手册及光盘内资料，并需要了解本产品的基本结构、性能、功能，掌握安装、使用、维护和系统管理基本知识，以便正确使用。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

伊兰度IC消费机操作说明书目录1、【系统概述】 (3)2、【包装清单】 (3)3、【性能参数】 (3)4、【工程布线要求】 (4)5、【消费机按键说明】 (5)6、【消费机操作说明】 (5)6.1消费模式 (6)6.1.1 自由消费 (6)6.1.2 定额消费 (7)6.1.3 编码消费 (7)6.1.4 消费完成后界面 (8)6.2机器参数设置 (8)6.2.1 进入功能菜单 (8)6.2.2 设置机号 (9)6.2.3 设置消费模式 (9)6.2.4 设置固定消费模式时能否从消费界面修改消费金额 (10)6.2.5 设置固定消费金额 (11)6.2.6 设置单笔最高限额 (11)6.2.7 更改进入功能菜单密码 (12)6.2.8 解挂 (12)6.2.9 挂失 (12)6.2.10 通讯设置 (13)6.2.11 语音设置 (13)6.2.12 调节屏幕对比度（此功能只有液晶消费机才有） (14)6.2.13 查看产品版本信息 (14)7、【错误提示】 (15)8、【通讯线顺序】 (15)1、【系统概述】非接触式ID/IC卡消费管理系统是当前最先进的收费、食堂售饭系统。

它采用了射频识别（RFID）技术，并结合现代管理方法设计而成。

具有免接触，无损耗，技术先进，系统扩张性好，无需维护，投资一步到位等优点，避免了因接触IC卡的读写、油污、芯片裸露等缺陷造成的各种故障。

是取代磁卡，接触式IC卡的收费机，是广大学校，企事业单位提高管理水平，实现电脑化的最佳选择。

2、【包装清单】1)IC数码管/液晶消费机一台（台式/挂式）2)DC12V电源适配器一个3)通讯线一条4)光盘一张（一套系统配一张）5)说明书一份6)保修卡一张如果您发现设备在运输过程中被损坏或丢失了任何部件，请通知本公司或公司的经销商，我们会尽快给您妥善解决。

3、【性能参数】●最大联网台数：255 台（需配中继器）●语音：错误提示,可报消费金额●流水容量：8 万条●可开户卡：6 万张●黑名单容量：6 万个●卡片最大存储金额：9999 元●单笔最大交易金额：6500 元●卡片类型：Mifare One S50卡●感应距离：3-8cm●读卡时间：0.3秒●通讯方式：RS-485(标配)、RS-232、TCP/IP●传输速率：9600bps●显示屏：双面10位LED数码显示、双面液晶显示●消费方式：自由消费、定额消费、编码消费●卡类设置：5种消费等级卡，可实现不同折扣与补贴●时段设置：4个消费时间段设置，可时段限次限额●小票打印：支持（选配）●工作电压：DC12V●功率：动态小于2W●后备电池时间：大于6小时●工作环境湿度：10%-90%●工作环境温度：0℃-50℃●外观尺寸：台式 280*180*100mm 挂式 230*200*65mm●重量：约1.1Kg4、【工程布线要求】1)采用一条120欧的双绞屏蔽线电缆做总线，将各个节点串接起来，从总线到每个节点的引线应尽量短（不要比配送的通讯线长），以便使引出线中的反射信号对总线信号的影响最低。

有些网络连接尽管不正确，在短距离仍可能正常工作，但随着通信距离的延长其不良影响会越来越严重。

2)尽量减少接线头，非用接线头不可的，接头必须采用压线或焊接。

网线连接分支不应受机械力的作用。

穿在管内的网线，最好不要有接头（方便日后维护），必要时尽可能将接线头放在接线盒内。

3)数据通讯线，交流电源线，直流电源线严禁穿在同一管内。

如要平行布线时，相隔距离要在50公分以上。

4)如在室外走线，要用胶管或其他材料妥善保护。

安装管线完成后，要先做线路接通实验，确定无故障后，方可进行设备安装、调试。

5)当总线长度超过300米时，需要在总线前端和末端各加上120欧电阻。

5、【消费机按键说明】◆（0－9）数字键：用于输入0－9数字。

◆（●）小数点键：小数点后的数字单位为“角”。

◆（+）加号键：在自由消费状态下做消费额累加。

◆（▲）上翻键：在空闲状态下，可查询上笔消费信息。

在功能设置中做功能选项往上翻页，在统计状态下切换消费总笔数和消费总金额。

◆（▼/X）下翻/乘号键：在功能设置中做功能选项往下翻页，在统计状态下切换消费总笔数和消费总金额。

/在输入消费金额时做相乘运算。

◆（统计）统计键：统计当前总消费金额、消费笔数。

◆（打印）打印键：打印上一次消费小票。

◆（取消）取消键：返回消费界面。

◆（功能）功能键：进入功能菜单。

◆（确认）确认键：确认当前操作。

在自由消费模式下，按此键相当于重新输入上一笔的消费金额。

6、【消费机操作说明】特别说明：以下为红色数码显示消费机和高端中文液晶消费机的屏幕显示，敬请用户根据自己购买的消费机类型匹配以下说明。

6.1消费模式6.1.1 自由消费自由消费界面如下：1)在自由消费模式下可以输入大于0且小于6500元的消费金额。

可以相加也可以相乘。

输入消费金额后，按“确认”键，便可刷卡消费。

也可以先把卡片放到感应区,再输入消费金额后按“确认”键消费。

每次刷卡消费后需要重新输入消费金额。

2)在未输入消费金额的时候，把卡片放到感应区可以查询此卡的余额。

3)在待机状态下。

会显示当前时间。

格式如下：XX年－XX月XX时－XX分6.1.2 定额消费定额消费界面如下：定额消费就是设定好消费金额，每次刷卡消费完成后不用再输入消费金额。

定额消费有两种可选择模式：1)在消费界面不允许修改消费金额，需要进入功能菜单才能修改。

出厂设置是不允许修改。

2)在消费界面可以修改消费金额。

在定额消费时请注意：卡片放到感应区就会扣钱，不能像自由消费那样去查询余额。

6.1.3 编码消费编码消费界面如下：1)在编码消费模式下可以输入0-99号编码。

按“确认”键，当前的编码号对应着软件下传的消费金额。

每次刷卡消费后需要重新输入消费金额。

2)在未输入消费金额的时候，把卡片放到感应区可以查询此卡的余额。

3)在待机状态下。

会显示当前时间。

格式如下XX年－XX月XX时－XX分6.1.4 消费完成后界面消费完成后界面如下：上图表示，消费1元后卡片内还有10元钱。

*注：上面三种消费模式的消费金额除了在0.1-6500元之间，还受制于单笔最大限额。

*6.2机器参数设置6.2.1 进入功能菜单在机器主界面按“功能”键，出现如下界面：输入“00000”（默认是5个0，可在F.5更改）按确定进入功能菜单。

6.2.2 设置机号进入功能菜单出现如下界面：F.0是设置机号。

下面显示的是当前的机号。

如需更改机号，在当前界面按一下“确定”键。

输入新的机号（需输入三位机号，001-255之间），再次按“确定”键。

提示“PASS”表示机号更改成功。

提示“Err 011”表示你输入的机号不在001-255之间。

6.2.3 设置消费模式在上一界面按“▲”上翻键进入设置消费模式界面，如下图：上图“H”表示自由消费，“P”表示定额消费，“C”表示编码消费。

如需更改消费模式，在当前界面按“确定”键。

输入1或者2或者3。

再次按“确定”键即可。

设置成功会提示“PASS”。

1表示自由消费，2表示定额消费，3表示编码消费。

6.2.4 设置固定消费模式时能否从消费界面修改消费金额在上一界面按“▲”上翻键进入设置固定消费模式时能否从消费界面修改消费金额界面，如下图：上图0表示不能从消费界面修改，只能从功能界面（F.3）修改。

1表示可以从消费界面修改。

如需更改，在当前界面按“确定”键，输入0或者1再按“确定”键即可。

设置成功会提示“PASS”。

*注：默认是0*6.2.5 设置固定消费金额在上一界面按“▲”上翻键进入设置固定消费金额界面，如下图：上图表示当前固定消费金额是0.1元（默认值）。

如需更改固定消费金额，在当前界面按“确定”键，输入要更改的金额（0.1-6500元之间），按“确定”键即可。

更改成功会提示“PASS”，如果输入的数字不符合要求，会提示“Err 011”。

*注*设置固定消费金额受单笔限额影响，不能超过单笔最高限额（F.4）。

6.2.6 设置单笔最高限额在上一界面按“▲”上翻键进入设置单笔最高限额界面，如下图：上图表示单笔最高消费限额是6500元。

如需要更改单笔最高限额，在当前界面按“确定”键，输入相应的单笔最高限额（0.1-6500元之间）。

设置成功会提示“PASS”，如果输入不符合要求，会提示“Err 011”。

6.2.7 更改进入功能菜单密码在上一界面按“▲”上翻键进入更改功能菜单密码界面，如下图：如需更改进入功能菜单密码，在当前界面按“确定”键。

输入5位（0-9之间）密码，再次按“确定”键即可。

6.2.8 解挂在上一界面按“▲”上翻键进入解挂界面，如下图：如需解挂卡，在当前界面按“确定”键。

输入要解挂的卡号（0-60000之间），再次按“确定”键即可。

设置成功会提示“PASS”，如果输入不符合要求，会提示“Err 011”。

6.2.9 挂失在上一界面按“▲”上翻键进入挂失界面，如下图：如需挂失卡，在当前界面按“确定”键。

输入要挂失的卡号（0-60000之间），再次按“确定”键即可。

设置成功会提示“PASS”，如果输入不符合要求，会提示“Err 011”。

6.2.10 通讯设置在上一界面按“▲”上翻键进入通讯设置界面，如下图：通讯设置可以选择硬件程序进入RS-485通讯模式还是TCP/IP通讯模式。

出厂时已根据硬件配置设置好。

如需更改，在当前界面按“确定”键。

输入0或者1或者9,设置成功会提示“PASS”。

0表示RS-485通讯，1表示TCP/IP通讯，9恢复默认IP（192.168.1.245）。

6.2.11 语音设置在上一界面按“▲”上翻键进入语音设置界面，如下图：语音设置可以选择消费时是否报消费金额。

如需更改，在当前界面按“确定”键。

输入0或者1,设置成功会提示“PASS”。

0表示不报消费金额，1表示报消费金额。

*注：默认是0*6.2.12 调节屏幕对比度（此功能只有液晶消费机才有）在上一界面按“▲”上翻键进入液晶对比度调节界面，如下图：要调节对液晶屏对比度，在当前界面按“确定”键后，按向上翻或者向下翻调节到合适的值，再按“确定”键即可。

6.2.13 查看产品版本信息在上一界面按“▲”上翻键，显示产品当前版本信息。

7、【错误提示】Err 001 无效卡Err 002 注销卡Err 003 机号限制Err 004 限次Err 005 限额Err 006 不在消费时段Err 007 余额不足Err 008 挂失卡Err 009 消费金额不能为0Err 010 单笔限额Err 011 设置错误Err 012 流水将满, 请下载流水Err 013 写卡错误, 请重新刷卡8、【通讯线顺序】1.第一脚为485D-2.第二脚为485D+。
