各类轴承代号含义修订版

合集下载

各类轴承后缀代码含义大全

各类轴承后缀代码含义大全

各类轴承后缀代码含义大全有好多客户和经销商在使用和销售NSK轴承中,经常会遇到因不解后缀代码所代表的含义而不知所措,北京信必优公司针对这种情况,进行了全面的总结和注释,希望对广大经销商和客户有所帮助:1.深沟球轴承ZZ:铁防尘盖(同2Z)VV:非接触橡胶密封圈(同2RZ)DDU:接触橡胶密封圈(同2RS)C3/C4:游隙M:铜保持架P5:精度KS:代表昆山产(NSK国内工厂)2.调心球轴承K:带有圆锥孔(锥度1:12)3.调心滚子轴承EA/C/CD:为钢保持架CA/CAM:铜保持架E4:外圈上带油槽(外径侧)带油孔S11:使用温度200度以下K/K30:带有圆锥孔(锥度为1:12/1:30)4.圆锥滚子轴承C:中锥度D:大锥度5.圆柱滚子轴承ET:尼龙保持架M:铜保持架W:钢保持架C3:游隙E:加强型TP:外圈引导PPS树脂保持架,极限温度240度TB:滚子引导PPS树脂保持架MR:滚动体引导铜合金保持架,极限温度300度KR:锥度为1/12的圆锥内孔E44:外圈带标准油槽,油孔CC1:圆柱内孔用标准游隙CC0:圆锥内孔用标准游隙CCG:特殊径向游隙P4/P5:精度6.角接触球轴承A/A5/C:角度30/25/15度TYN:聚酰胺树脂保持架SU/DU:万能组合单列/2列DB/DF/DT:组合背对背/面对面/并列DBD/DFD/DTD:3列组合DBB/DFF/DTT:4列组合EL/L/M/H:预紧微/轻/中/重P4/P5:精度7.滚珠丝杠支撑用轴承TAC:接触角60度SU/DU:万能组合单列/2列DB/DF/DT:组合背对背/面对面/并列DBD/DFD/DTD:3列组合DBB/DFF/DTT:4列组合C10/C9:标准预紧/轻预紧PN7A/PN7B:标准精度/特殊管理精度(SU组合专用)相当于P48.推力角接触球轴承TYN:聚酰胺树脂保持架DB:背对背组合EL/L:微/轻预紧P4A:外径尺寸差特殊,其它为P4级。

各类轴承代号含义

各类轴承代号含义

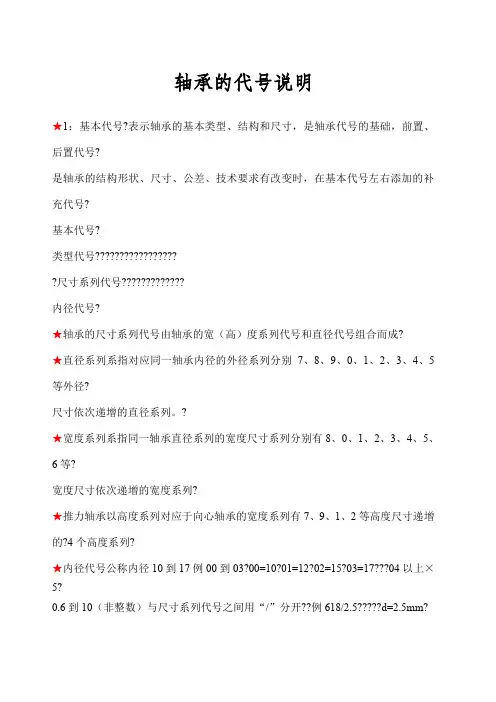

轴承的代号说明★1:基本代号?表示轴承的基本类型、结构和尺寸,是轴承代号的基础,前置、后置代号?是轴承的结构形状、尺寸、公差、技术要求有改变时,在基本代号左右添加的补充代号?基本代号?类型代号??????????????????尺寸系列代号?????????????内径代号?★轴承的尺寸系列代号由轴承的宽(高)度系列代号和直径代号组合而成?★直径系列系指对应同一轴承内径的外径系列分别7、8、9、0、1、2、3、4、5等外径?尺寸依次递增的直径系列。

?★宽度系列系指同一轴承直径系列的宽度尺寸系列分别有8、0、1、2、3、4、5、6等?宽度尺寸依次递增的宽度系列?★推力轴承以高度系列对应于向心轴承的宽度系列有7、9、1、2等高度尺寸递增的?4个高度系列?★内径代号公称内径10到17例00到03?00=10?01=12?02=15?03=17???04以上×5?0.6到10(非整数)与尺寸系列代号之间用“/”分开??例618/2.5?????d=2.5mm?1到9(整数)对深沟球轴承及角接触球轴承7、8、9直径系列内径与尺寸系列代号?之间用“/”分开?例:深沟球轴承625?、618/5?????d=5mm?????圆柱滚子轴承?N?外圈无挡边NF外圈单挡边NN双列圆柱滚子轴承NFP?外圈单挡边,平当圈NNU内圈无档边双列圆柱滚子轴承NU?内圈无挡边????NJ内圈单挡边NA?外圈带双锁圈的滚针轴承NUJ内圈无挡边,带斜挡圈NH?内圈单挡边,带斜挡圈NUP?内圈单挡边,平挡圈RNU?无内圈RN?无外前置代号的含义?F???凸缘外圈的向心球轴承(紧使用d≤10mm)?L????可分离轴承的可分离内圈或外圈?R????不带可分离内圈或外圈的轴承滚针轴承仅适用于NA型?WS???推力圆柱滚子轴承轴圈?GS???推力圆柱滚子轴承座圈?KOW??无轴圈推力轴承?KIW??无座圈推力轴承?LR???带可分离内圈或外圈与滚动体组件轴承?K???滚子无保持架组件?例:?6?2?03?ZZ?C3??????????6指深沟球轴承?2?直径系列2?03内径17mm?ZZ双防尘盖??C3径向游隙?7?2?20?A?DB?C3????????7指角接触球轴承?2直径系列?20?内径100mm??A指角度为30度DB背对背组合1?2?06?K+H206X????????1指调心球轴承?2直径系列?06内径为30mm?K锥度1:12?H206X指紧定套?32318H=NU318MCM???????N指圆柱滚子轴承?3直径系列?18?内径90mm?M指保持架为铜??CM电机径向游隙?CM经常表示在深沟球、圆柱滚子轴承后置? HR30207J??????????????HR高负荷轴承??3圆锥滚子轴承??0?宽度系列??2直径系列??07?内径35mmJ指外圈滚动道直径、角度、宽度与ISO一制? ★★FAG?代号???前置代号?R??????不带可分离内圈或外圈轴承?GS.????推力圆柱滚子轴承座圈????????GS.81112?K.?????滚动体与保持架的组合件??????K.81108?WS.???推力圆柱滚子轴承轴圈????????K.81112?后置代号?1:内部结构???????A?B?C?D?E?C:15°接触角?????B:40°接触角?????E:25°接触角?实体保持架?TV:????玻璃纤维增强聚酰胺实体保持架,钢球引导。

轴承牌号表示方法,各个符号含义

轴承牌号表示方法,各个符号含义

轴承牌号表示方法,各个符号含义SKF常用后缀CN:普通组径向游隙;通常仅用于与以下字母组合来表示较窄或偏移的游隙范围H:缩窄的游隙范围,相当于原来游隙范围的上半部分 L:缩窄的游隙范围,相当于原来游隙范围的下半部分 P:偏移的游隙范围,相当于原来游隙范围的上半部分和下一组游隙范围的下半部分的组成以上字母同时适用于与以下的游隙组别组合成对应的意义:C2、C3、C4、和C5,例如C2 C2:径向游隙小于普通组 C3:径向游隙大于普通组 C4:径向游隙大于C3 C5:径向游隙大于C4SKF参数-2NR——同-ZN,且带有止动环。

-2ZNR——同-2ZN,且带有止动环。

►保持架为了表明轴承中保持架的引导方式,保持架的后置代号之后可加字母A或B。

A表示保持架由外圈引导;B表示保持架由内圈引导。

无表示的保持架由滚动体引导。

F——钢或特殊铸铁制实体保持架。

J——钢板冲压成形保持架。

M——轻合金实体保持架。

MP——黄铜实体保持架。

P——玻璃纤维尼龙6.6模注保持架。

TN——工程塑料模注保持架。

Y——铜板冲压成形保持架。

V——满滚子轴承(无保持架)。

VH——由非分离型滚子组合件构成的满滚子轴承(圆柱滚子轴承)。

►其他特性1)公差等级/CLN——相当于ISO公差等级6X,用于公制圆锥滚子轴承(宽度公差有降低)。

/CL0——相当于ISO0级公差,用于英制圆锥滚子轴承。

/CL3——相当于ISO3级公差,用于英制圆锥滚子轴承。

/CL7A——符合差速器轴承配置标准的圆锥滚子轴承。

/CL7C——符合差速器轴承配置特殊标准的圆锥滚子轴承。

/P4——尺寸及旋转精度符合ISO4级公差(比P5精度)。

/P4A——尺寸精度符合ISO4级公差,旋转精度相当于AFBMA 标准ABEC9级。

/P5——尺寸旋转精度符合ISO5级公差(精度高于P6)。

/PA9A——尺寸及旋转精度相当于AFBMA标准ABEC9级。

/PA9B——尺寸精度相当于AFBMA标准ABEC9级,旋转精度比PA9A高。

轴承代码含义

轴承代码含义

轴承代码含义前置代号GS——推力圆柱滚子,推力滚针轴承座圈。

例:GS81107-推力圆柱滚子轴承81107的座圈。

K——推力滚子和保持架的组合件里。

例:K81170。

K-——符合AFBMA标准系列英制圆锥滚子轴承带滚子和保持架组件的内圈(内锥体)或外圈(锥环)。

例:K-09067——系列为09000的圆锥滚子轴承的内锥体。

L——分离型轴承的单一内圈或外圈。

例:LNU207——圆柱滚子轴承NU207的内圈。

L30207——圆锥滚子轴承30207的外圈。

R——除去单一内圈或外圈的分离型轴承。

例:RNU207——圆柱滚子轴承NU207带滚子和保持架组合件的外圈。

R30207——圆锥滚子轴承和保持架组件的内圈。

WS——推力圆柱滚子,推力滚针轴圈。

例:WS81107——推力圆柱滚子轴承81107的轴圈。

2.后置代号如果轴承代号中有数个后置代号,则这些后置代号按以下顺序分组排列:(1)内部设计,(2)外部设计,(3)保持架,(4)其他特点。

(1)(2)(3)组中的后置代号与基本代号之间留出半个汉字距;(2)组中的防尘盖和密封圈的后置代号则是例外,在后置代号前面置一个连字符“-”;(4)组中的后置代号前面置一斜线。

斜线也用来隔离下列两种情况下的两个(4)组后置代号:a. 第一个后置代号以数字结尾和第二个后置代号以数字开头时。

例:6205/P53/223316。

B. 表示压缩和(/或)移动游隙范围的后置代号后再跟一表示润滑脂类型的后置代号,若省略斜线会引起混淆时。

例;6205-2Z/C2L/HT42(=C2L+HT42)。

(1)内部设计A,B,C,D,E——当正常的内部结构有变动时,这些后置代号及其组合一般构成轴承系列代号的一部分,他们通常只在过渡期使用,过渡期之后即略去不用。

然而,当它们表示某种替代结构时,这些后置代号就会变成永久性的了。

通常它们的含义是某一轴承类型或轴承系列所特有的。

例如:单列角接触球轴承ACD——接触角为25度。

轴承型号中字母的含义

轴承型号中字母的含义

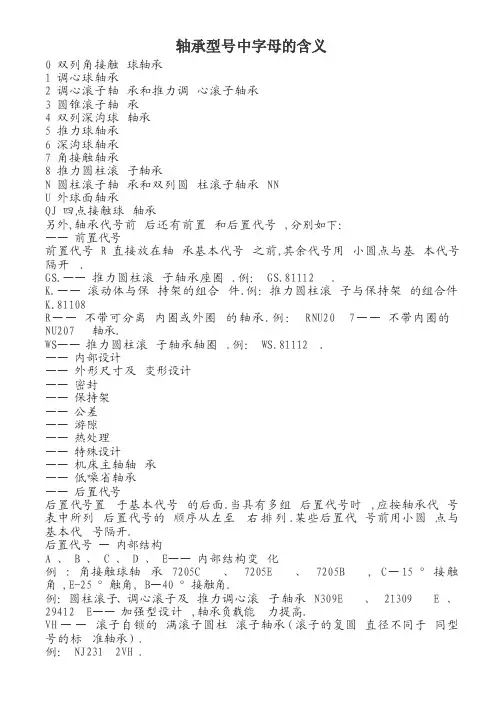

轴承型号中‎字母的含义‎0 双列角接触‎球轴承1 调心球轴承‎2 调心滚子轴‎承和推力调‎心滚子轴承‎3 圆锥滚子轴‎承4 双列深沟球‎轴承5 推力球轴承‎6 深沟球轴承‎7 角接触轴承‎8 推力圆柱滚‎子轴承N 圆柱滚子轴‎承和双列圆‎柱滚子轴承‎NNU 外球面轴承‎QJ 四点接触球‎轴承另外,轴承代号前‎后还有前置‎和后置代号‎,分别如下:——前置代号前置代号 R 直接放在轴‎承基本代号‎之前,其余代号用‎小圆点与基‎本代号隔开‎.GS.——推力圆柱滚‎子轴承座圈‎.例: GS.81112‎ .K.——滚动体与保‎持架的组合‎件.例:推力圆柱滚‎子与保持架‎的组合件K.81108‎R——不带可分离‎内圈或外圈‎的轴承.例: RNU20‎7——不带内圈的‎NU207‎轴承.WS——推力圆柱滚‎子轴承轴圈‎.例: WS.81112‎.——内部设计——外形尺寸及‎变形设计——密封——保持架——公差——游隙——热处理——特殊设计——机床主轴轴‎承——低噪省轴承‎——后置代号后置代号置‎于基本代号‎的后面.当具有多组‎后置代号时‎,应按轴承代‎号表中所列‎后置代号的‎顺序从左至‎右排列.某些后置代‎号前用小圆‎点与基本代‎号隔开.后置代号—内部结构A 、B 、C 、D 、 E——内部结构变‎化例: 角接触球轴‎承7205C‎、7205E‎、7205B‎, C—15 °接触角 ,E-25 °触角, B—40 °接触角.例:圆柱滚子、调心滚子及‎推力调心滚‎子轴承 N309E‎、 21309‎ E 、29412‎E——加强型设计‎,轴承负载能‎力提高.VH——滚子自锁的‎满滚子圆柱‎滚子轴承(滚子的复圆‎直径不同于‎同型号的标‎准轴承).例: NJ231‎2VH .后置代号—轴承外形尺‎寸及外部结‎构DA——带双半内圈‎的可分离型‎双列角接触‎球轴承.例: 3306D‎ A . DZ——圆柱型外径‎的滚轮轴承‎.例: ST017‎DZ .K——圆锥孔轴承‎,锥度 1 : 12 .例: 2308K‎ .K30- 圆锥孔轴承‎,锥度 1 : 30 .例: 24040‎ K30 .2LS——双内圈两面‎带防尘盖的‎双列圆柱滚‎子轴承.例:NNF50‎26VC.2LS.V——内部结构变‎化,双内圈,两面带防尘‎盖、满滚子双列‎圆柱滚子轴‎承.N——外圈上带止‎动槽的轴承‎.例: 6207N‎ .NR——外圈上带止‎动槽和止动‎环的轴承.例: 6207 NR .N2-——外圈上带两‎个止动槽的‎四点接触球‎轴承.例: QJ315‎N2 . S——外圈带润滑‎油槽和三个‎润滑油孔的‎轴承.例: 23040‎ S .轴承外径D ≥ 320mm‎的调心滚子‎轴承均不标‎注 S .X——外形尺寸符‎合国际标准‎的规定.例: 32036‎XZ?——特殊结构的‎技术条件.从 Z11 起依次向下‎排列.例: Z15——不锈钢制轴‎承( W-N01.3541 ).ZZ——滚轮轴承带‎两个引导外‎圈的挡圈.后置代号——密封与防尘‎RSR——轴承一面带‎密封圈.例: 6207 RSR.2RSR——轴承两面带‎密封圈.例: 6207.2RSR.ZR——轴承一面带‎防尘盖.例: 6207 ZR.2ZR 轴承两面带‎防尘盖.例: 6207.2ZRZRN——轴承一面带‎防尘盖,另一面外圈‎上带止动槽‎.例: 6207 ZRN ..2ZRN——轴承两面带‎防尘盖,外圈上带止‎动槽.例: 6207.2ZRN .后置代号—保持架及其‎材料1 实体保持架‎.A 或B 置于保持架‎代号之后, A 表示保持架‎由外圈引导‎, B 表示保持架‎由内圈引导‎.F——钢制实体保‎持架,滚动体引导‎.FA——钢制实体保‎持架,外圈引导.FAS——钢制实体保‎持架,外圈引导,带润滑槽.FB——钢制实体保‎持架,内圈引导.FBS——钢制实体保‎持架,内圈引导,带润滑槽.FH——钢制实体保‎持架,经渗碳淬火‎.H , H1——渗碳淬火保‎持架.FP——钢制实体窗‎型保持架.FPA——钢制实体窗‎型保持架,外圈引导.FPB——钢制实体窗‎型保持架,内圈引导.FV , FV1——钢制实体窗‎孔保持架,经时效、调质处理.L——轻金属制实‎体保持架,滚动体引导‎.LA——轻金属制实‎体保持架,外圈引导.LAS——轻金属制实‎体保持架,外圈引导,带润滑槽.LB——轻金属制实‎体保持架,内圈引导.LBS——轻金属制实‎体保持架,内圈引导,带润滑槽.LP——轻金属制实‎体窗型保持‎架.LPA——轻金属制实‎体窗型保持‎架,外圈引导.LPB——轻金属制实‎体窗型保持‎架,内圈引导(推力滚子轴‎承为轴引导‎).M , M1——黄铜实体保‎持架.MA——黄铜实体保‎持架,外圈引导.MAS——黄铜实体保‎持架,外圈引导,带润滑槽.MB——黄铜实体保‎持架,内圈引导(推力调心滚‎子轴承为轴‎圈引导). MBS——黄铜实体保‎持架,内圈引导,带润滑槽.MP——黄铜实体直‎兜孔保持架‎.MPA——黄铜实体直‎兜也保持架‎,外圈引导.MPB——黄铜实体直‎兜孔保持架‎,内圈引导.T——酚醛层压布‎管实体保持‎架,滚动体引导‎.TA——酚醛层压布‎管实体保持‎架,外圈引导.TB——酚醛层压布‎管实体保持‎架,内圈引导.THB——酚醛层压布‎管兜孔型保‎持架,内圈引导.TP——酚醛层坟布‎管直兜孔保‎持架.TPA——酚醛层压布‎管直兜孔保‎持架,外圈引导.TPB——酚醛层压布‎管直兜孔保‎持架,内圈引导.TN——工程塑料模‎注保持架,滚动体引导‎,用附加数字‎表示不同的‎材料. TNH——工程塑料自‎锁兜孔型保‎持架.TV——玻璃纤维增‎强聚酰胺实‎体保持架,钢球引导.TVH——玻璃纤维增‎强聚酰胺自‎锁兜孔型实‎体保持架,钢球引导. TVP——玻璃纤维增‎强聚酰胺窗‎式实体保持‎架,钢球引导.TVP2——玻璃纤维增‎强聚酰胺实‎体保持架,滚子引导.TVPB——玻璃纤维增‎强聚酰胺实‎体保持架,内圈引导(推力滚子轴‎承为轴引导‎).TVPB1‎——玻璃纤维增‎强聚酰胺实‎体窗式保持‎架,轴引导(推力滚子轴‎承).冲压保持架‎J——钢板冲压保‎持架.JN——深沟球轴承‎铆接保持架‎.保持架变动‎加在保持架‎代号之后,或者插在保‎持架代号中‎间的数字,表示保持架‎结构经过变‎动.这些数字只‎用于过渡时‎期,例: NU 1008M‎ 1 .后置代号—无保持架轴‎承V——满装滚动体‎轴承.例: NU 207V .VT——带隔离球或‎滚子的满装‎滚动体轴承‎.例: 51120‎VT .后置代号——公差等级(尺寸精度和‎旋转精度)P0——公差等级符‎合国际标准‎ ISO 规定的 0 级,代号中省略‎,不表示.P6——公差等级符‎合国际标准‎ ISO 规定的 6 级.P6X——公差等级符‎合国际标准‎ ISO 规定的 6 级圆锥滚子‎轴承.P5——公差等级符‎合国际标准‎ ISO 规定的 5 级.P4——公差等级符‎合国际标准‎ ISO 规定的 4 级.P2——公差等级符‎合国际标准‎ ISO 规定的 2 级(不包括圆锥‎滚子轴承). SP——尺寸精度相‎当于 5 级,旋转精度相‎当于 4 级(双列圆柱滚‎子轴承).UP——尺寸精度相‎当于 4 级,旋转精度高‎于 4 级(双列圆柱滚‎子轴承). HG——尺寸精度相‎当于 4 级,旋转精度高‎于 4 级,低于 2 级(主轴轴承). 后置代号—游隙C1——游隙符合标‎准规定的 1 组,小于 2 组.C2——游隙符合标‎准规定的 2 组,小于 0 组.C0——游隙符合标‎准规定的 0 组,代号中省略‎,不表示.C3——游隙符合标‎准规定的 3 组,大于 0 组.C4——游隙符合标‎准规定的 4 组,大于 3 组.C5——游隙符合标‎准规定的 5 组,大于 4 组.公差等级代‎号与游隙代‎号需同时表‎示时,取公差等级‎代号( P0 级不表示)加上游隙组‎号( 0 组不表示)组合表示.例: P63=P6+C3 ,表示轴承公‎差等级 P6 级,径向游隙 3 组.P52=P5+C2 ,表示轴承公‎差等级 P5 级,径向游隙 2 组.非标准游隙‎,在要求特殊‎径向游隙和‎轴向游隙的‎情况下,有关极限值‎应在字母 R (径向游隙)或 A (轴向游隙)之后用μ m 数表示,数字之间要‎用小圆点隔‎开.例: 6210.R10.20——6210 轴承,径向游隙 10 μ m 至 20 μ m .6212.A120.160——6212 轴承,轴向游隙 120 μ m 至 160 μ m .后置代号—测试噪声的‎轴承F3——低噪声轴承‎.主要是指圆‎柱滚子轴承‎和内径 d > 60mm 以上的深沟‎球轴承.例: 6213.F3 .G——低噪声轴承‎.主要是指内‎径 d ≤ 60mm 的深沟球轴‎承.例: 6207.G 后置代号——热处理S0——轴承套圈经‎过高温回火‎处理,工作温度可‎达 150 ℃ .S1——轴承套圈经‎过高温回火‎处理,工作温度可‎达 200 ℃ .S2——轴承套圈经‎过高温回火‎处理,工作温度可‎达 250 ℃ .S3——轴承套圈经‎过高温回火‎处理,工作温度可‎达 300 ℃ .S4——轴承套圈经‎过高温回火‎处理,工作温度可‎达 350 ℃ .后置代号—特殊技术条‎件F?——连续编号的‎制造技术条‎件.例: F80——轴承内、外径公差及‎径向游隙压‎缩.K?——连续编号的‎检查技术条‎件.例 K5——轴承内、外径公差压‎缩..ZB——直径大于 80mm 以上的带凸‎度的圆柱滚‎子.例: NU 364.ZB ..ZB2——滚针两端的‎凸度大于一‎般的技术要‎求.例:K18 ×26 ×20F .ZB2.ZW——双列滚针和‎保持架组件‎.例: K20 × 25 × 40FZW‎ ..700?——以 70000‎0 开头的连续‎编号的技术‎条件.Z52JN‎.79014‎4——轴承可用于‎高温及低转‎速,经特殊热处‎理,钢板冲压铆‎合保持架,大游隙,经磷化处理‎,注油脂,使用温度可‎超过 270 ℃ .后置代号—特殊技术条‎件KDA——Split‎ inner‎ ring/; 剖分式内圈‎K——Taper‎ed bore 锥型孔 1:12K30——Taper‎ed bore 锥型孔 1:30N——circu‎lar in the outer‎ ring for snap ringS——Lubri‎catin‎g groov‎ e and bores‎ in the outer‎ ring“S”后缀在新 E1 系列中已经‎全取消!外圈加油槽‎及油孔现已‎成为标准配‎置.W03B Stain‎less steel‎ beari‎ngN2 two retai‎ning trove‎s for fixin‎g the outer‎ ring两条用于止‎动外圈的止‎动槽后置代号—成对轴承和‎机床主轴轴‎承1 )符合 K 技术条件的‎成对轴承,下列特殊技‎术条件与成‎对轴承有关‎:K1——两套深沟球‎轴承成对安‎装以承受单‎向轴向载荷‎.K2——两套深沟球‎轴承成对安‎装以承受双‎向轴向载荷‎.K3——两套深沟球‎轴按无游隙‎背靠背安装‎( O 型安装).K4——两套深沟球‎轴承按无游‎隙面对面安‎装( X 型安装).K6——两套角接触‎球轴承成对‎安装以承受‎单向轴向载‎荷.K7——两套角接触‎球轴承按无‎游隙背靠背‎安装( O 型安装).K8——两套角接触‎球轴承按无‎游隙面对面‎安装( X 型安装)K9——内、外圈间带隔‎圈的两套圆‎锥滚子轴承‎成对安装以‎承受单向轴‎向载荷.K10——内、外圈间带隔‎圈的两套圆‎锥滚子轴承‎按无游隙背‎靠背安装( O 型安装)K11——外圈间带隔‎圈的两套圆‎锥滚子轴承‎按无游隙面‎对面安装( X 型安装).成对或成组‎配置的轴承‎,需要包装在‎一起交货,或者标明是‎属于一对.不同组的轴‎承不可互换‎.在安装属于‎同一组的轴‎承时,安装时应按‎照记号和定‎位线进行.若各成对轴‎承按一定轴‎向或径向游‎隙量配置时‎,其游隙应接‎在 K 技术条件之‎后按( 7 )项中第 1 条 2 )标明.例如, 31314‎A .K11.A100.140 表示两套 31314‎ A 单列圆锥滚‎子轴承,面对面安装‎,外圈间带一‎定距离隔圈‎,轴承装配前‎轴向游隙在‎ 100 μ m 到 140 μ m 之间,装配后游隙‎为零.通用配对型‎轴承可任意(串联,面对面或背‎靠背)配对安装,后置代号为‎ UA 、 UO 和 UL . .UA——在轴承面对‎面或背靠背‎安装时有小‎的轴向游隙‎..UO——在轴承面对‎面或背靠背‎安装时无游‎隙..UL——在轴承面对‎面或背靠背‎安装时有轻‎度预过盈.例如, B 7004C ‎ .TPA.P4.K5.UL表示主轴用‎接触角为 15o 的角接触球‎轴承,酚醛层压布‎管直兜孔实‎体保持架,外圈引导,轴承公差等‎级 4 级,内径和外径‎公差缩小,成对安装的‎通用型结构‎,轴承在背靠‎背或面对面‎安装时有轻‎度预过盈后置代号—机床主轴轴‎承KTPA.HG 夹布交本兜‎孔实体保持‎架,外圈引导,精度等级 HG . TPA.HG.K5.UL 夹布交本兜‎孔实体保持‎架,外圈引导,精度等级 HG ,轴承外径和‎内径公差缩‎小,成对安装的‎通体结构,轴承在面对‎面或背对背‎安装有轻度‎予过盈. TPA.P2.K5.UL 夹布交本兜‎孔实体保持‎架,外圈引导,精度等级 HG ,轴承外径和‎内径公差缩‎小,成对安装的‎通体结构,轴承在面对‎面或背对背‎安装有轻度‎予过盈.TPA.P2 UL 夹布交本兜‎孔实体保持‎架,外圈引导,精度等级 HG ,轴承外径和‎内径公差缩‎小,成对安装的‎通体结构,轴承在面对‎面或背对背‎安装有轻度‎予过盈 .后置代号—机床主轴轴‎承TPA.P2.K5.UL 夹布交本兜‎孔实体保持‎架,外圈引导,精度等级 HG ,成对安装的‎通用结构,轴承在面对‎面或背对背‎安装有轻度‎予过盈 .C coula‎ct angle‎ / 接触角 15' 'C .D coula‎ct angle‎ / 接触角 25' 'C .P4S toera‎nce class‎ P4S .。

各类轴承后缀代码含义大全

各类轴承后缀代码含义大全

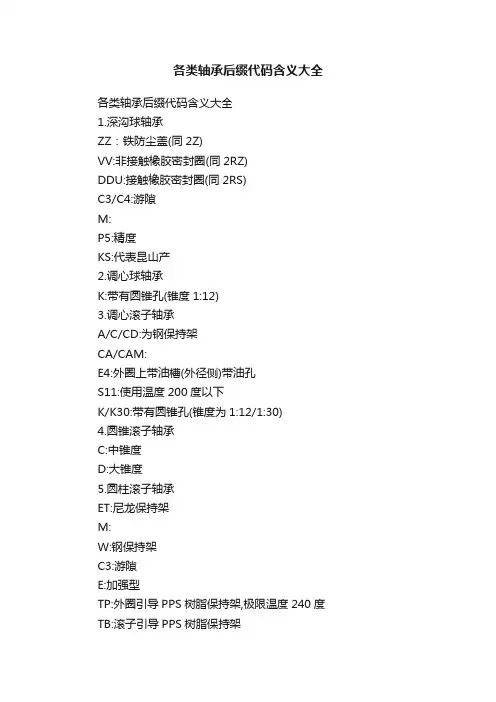

各类轴承后缀代码含义大全各类轴承后缀代码含义大全1.深沟球轴承ZZ:铁防尘盖(同2Z)VV:非接触橡胶密封圈(同2RZ)DDU:接触橡胶密封圈(同2RS)C3/C4:游隙M:P5:精度KS:代表昆山产2.调心球轴承K:带有圆锥孔(锥度1:12)3.调心滚子轴承A/C/CD:为钢保持架CA/CAM:E4:外圈上带油槽(外径侧)带油孔S11:使用温度200度以下K/K30:带有圆锥孔(锥度为1:12/1:30)4.圆锥滚子轴承C:中锥度D:大锥度5.圆柱滚子轴承ET:尼龙保持架M:W:钢保持架C3:游隙E:加强型TP:外圈引导PPS树脂保持架,极限温度240度TB:滚子引导PPS树脂保持架MR:滚动体引导铜合金保持架,极限温度300度KR:锥度为1/12的圆锥内孔E44:外圈带标准油槽,油孔CC1:圆柱内孔用标准游隙CC0:圆锥内孔用标准游隙CCG:特殊径向游隙P4/P5:精度6.角接触球轴承A 30°接触角B 40°接触角C 25°接触角DT 串联配对安装DB 背对背配对安装DF 面对面配对安装E 载荷加强型设计J 冲压钢保持架M 组合式机削黄铜保持架,滚子引导P 注塑玻璃纤维增强尼龙6.6保持架,滚动体引导P5 尺寸和旋转精度符合ISO公差等级5P6 尺寸和旋转精度符合ISO公差等级6TN 注塑尼龙6.6保持架,滚动体引导TYN:聚酰胺树脂保持架U/DU:万能组合单列/2列DB/DF/DT:组合背对背/面对面/并列DBD/DFD/DTD:3列组合DBB/DFF/DTT:4列组合EL/L/M/H:预紧微/轻/中/重P4/P5:精度7.滚珠丝杠支撑用轴承AC:接触角60度SU/DU:万能组合单列/2列DB/DF/DT:组合背对背/面对面/并列DBD/DFD/DTD:3列组合DBB/DFF/DTT:4列组合C10/C9:标准预紧/轻预紧PN7A/PN7B:标准精度/特殊管理精度(SU组合专用)相当于P4 8.推力角接触球轴承TYN:聚酰胺树脂保持架DB:背对背组合EL/L:微/轻预紧P4A:外径尺寸差特殊,其它为P4级。

各厂家轴承后缀含义

各厂家轴承后缀含义

各厂家轴承后缀含义————————————————————————————————作者:————————————————————————————————日期:FAG轴承代号由基本代号、前置代号和后置代号构成:基本代号表示轴承的基本类型、结构和尺寸;ﻫ前置代号表示轴承零件置于基本代号之前;ﻫ后置代号表示轴承结构形状、尺寸、密封、保持架、公差、游隙、热处理、包装、技术要求等有改变时,在轴承基本代号后添加的补充代号。

一、前置代号前置代号R 直接放在轴承基本代号之前,其余代号用小圆点与基本代号隔开。

ﻫGS.--推力圆柱滚子轴承座圈。

例:GS.81112K.--滚动体与保持架的组合件。

例:推力圆柱滚子与保持架的组合件K.81108R--不带可分离内圈或外圈的轴承。

例:RNU207--不带内圈的NU207 轴承WS-- 推力圆柱滚子轴承轴圈。

例:WS.81112ﻫ二、后置代号内部设计--外形尺寸及变形设计ﻫ--密封ﻫ-- 保持架ﻫ--公差--游隙ﻫ-- 热处理ﻫ--特殊设计ﻫ--机床主轴轴承ﻫ-- 低噪省轴承后置代号置于基本代号的后面。

当具有多组后置代号时,应按轴承代号表中所列后置代号的顺序从左至右排列。

某些后置代号前用小圆点与基本代号隔开。

ﻫ1、内部结构ﻫA、B 、C、D、E-- 内部结构变化ﻫ例:角接触球轴承7205C、7205E 、7205B, C—15 °接触角、E—25 °触角、B—40 °接触角ﻫ例:圆柱滚子、调心滚子及推力调心滚子轴承N309E、21309 E、29412E--加强型设计,轴承负载能力提高。

ﻫVH-- 滚子自锁的满滚子圆柱滚子轴承(滚子的复圆直径不同于同型号的标准轴承)。

例:N J2312VH2、轴承外形尺寸及外部结构DA--带双半内圈的可分离型双列角接触球轴承。

例: 3306DADZ--圆柱型外径的滚轮轴承。

例:ST017DZK--圆锥孔轴承,锥度 1 :12 。

轴承代号意义

轴承代号意义

轴承一、轴承后面代号的含义:.B--40°接触角;A--25°接触角;C--15°接触角;J--击压钢保持架;LI--机削铜合金保持架;DB--背对背配置;DF--面对面配置;CS--径向游隙大于标准游隙.二、后缀的意义若现代轴承中有几个后缀,则这些后缀按一下顺序分组排列:内部设计,外部设计,保持架,其它特点.第4组(其它特点)总是以斜线与基本代号或其它后缀分开.内部设计A 轴承内部设计经过修改BCDE外部设计CA 可任意(同向串列,面对面或背靠背)CB 配对安装的单列角接触球轴承CC 背靠背或面对面排列时,轴向按装前内部间隙与正常值之比较:小(CA),正常(CB),较大(CC)G 可任意(同向串连,背靠背,面对面)配对安装的单列角接触球轴承.面对面或背靠背排列时,轴承内有一定的按装前轴向间隙GA 可随意(串联,背靠背,面对面)GB 配对按装的单列角接触球轴承GC 面对面,背靠背排列时,轴承内有较轻(GA)中等(GB)或较重(GC)预负荷K 锥形内孔,直径锥度1:20K30 锥形内孔,直径锥度1:30-LS 轴承一侧具接触式油封,内圈无油封凸槽-2LS 轴承二侧具LS油封N 外圈圆柱面有止动槽NR 轴承外圈有止动槽和止动圈N2 外圈上有二个定位槽(成180度)PP 轴承(支承滚轮轴承,凸轮随动轴承)二侧具接触式油封RS 轴承(滚针轴承)一侧具有合成橡胶或聚氨基甲酸酯接触式油封-RS1 轴承一侧具亲钢板合成橡胶接触式油封-2RS1 轴承二侧具有ES1油封-RS 轴承(滚针轴承)两侧具RS油封-RZ 轴承一侧具亲钢板合成橡胶摩擦油封-2RZ 轴承两侧具RZ油封X 1.基本尺寸经修正后符合ISO标准2.柱形滚动面(支承滚轮轴承,凸轮随动轴承)-Z 轴承一侧具防尘盖(非摩擦油封)-2Z 轴承两侧具Z防尘盖-ZN 防尘盖位于止动槽异侧-2ZN 轴承两侧具Z防尘盖,外圈带止动槽-ZNR 同-ZN,且带止动圈-2ZNR 同-2ZN,且带止动圈保持架F 钢或特殊铸铁制造机削保持架J 钢板冲压成形保持架L 轻合金机削保持器M 黄铜机削保持架MP 窗型黄铜机削保持架P 玻璃织维增强尼龙6.6模注保持架TN 塑胶模注保持架Y 铜板冲压成型保持架V 满滚子轴承,(无保持架)VH 由非分离型滚子祝贺件构成的满滚子轴承(圆柱滚子轴承)其它轴承特性- 以下后缀之前省略了代号前的斜线轴承精度P4 尺寸精度符合ISO4级公差(比P5级精密)P4A 尺寸精度符合ISO4级公差,运行精度相当于AFBMA标准ABEC9级P5 尺寸及运行精度符合ISO5级公差(精度高于P6)P6 尺寸及运行精度相当于AFBMA标准ABEC9级PA9A 尺寸精度相当于AFBMA标准ABEC9级PA9B 尺寸精度相当于AFBMA标准ABEC9级,运行精度比PA9A高内部间隙C1 间隙小于C2C2 间隙小于普通级C3 间隙大于普通级C4 间隙大于C3C5 间隙大于C4当间隙后缀与P4,P5或P6结合时,间隙后缀省去C.例如:P6+C2=P62振动品质QE5 符合电动机用特别标准,尺寸及运转精度达P6,极低噪音QE6 符合电动机用标准,低噪音热处理S0 高达150摄氏度S1 高达200摄氏度S2 高达250摄氏度S3 高达300摄氏度S4 高达350摄氏度补充润滑W33 轴承外圈有润滑油槽三个油孔W33X 轴承外圈有润滑油槽六个油孔润滑剂HT 高温润滑(-20至+130摄氏度)LHT 低/高温滑脂(-40至+140摄氏度)LT 低温滑脂(??????)MT 中温滑脂(-30至+110摄氏度)三、SKF公司的滚动轴承,滚动轴承部件及附件的完整代号由基本代号和补充代号组成。

常用轴承代号新旧对照 修正版方便打印

常用轴承代号新旧对照 修正版方便打印
4 6200
6 6300
6400
推力圆柱滚子轴承
8
8
11
12
81100
81200
0
0
00
00
9
9
1
2
9100
9200
内圈无挡边圆柱滚子轴承
NU
NU
NU
NU
NU
NU
10
(1)2
22
(1)3
23
(0)4
NU1000
NU200
NU2200
NU300
NU2300
NU400
0
0
0
0
0
0
03
03
03
03
03
03
390600
圆锥孔外球面球轴承
UK
UK
2
3
UK200
UK300
0
0
19
19
0
0
5
6
190500
190600
四点接触球轴承
QJ
QJ
(0)2
(0)3
QJ200
QJ300
0
0
17
17
6
6
2
3
176200
176300
滚针轴承
NA
NA
NA
48
49
69
NA4800
NA4900
NA6900
4
4
6
54
54
25
4
4
4
42400
内圈单挡边并带平挡圈圆柱滚子轴承
NUP
NUP
NUP
NUP
(0)2

轴承代号含义说明

轴承代号含义说明

轴承代号含义说明之老阳三干创作轴承代号由基本代号,前置代号和后置代号构成。

基本代号暗示轴承系列及尺寸,前置代号暗示轴承类型及轴承零件,位于基本代号之前,后置代号暗示轴承的结构,坚持架,密封与防尘,公差,油隙,热处理等技术要求,位于基本代号之后。

1.前置代号C- 圆柱滚子轴承附件(或轴承自己),例:C00210 45C- 成对装置圆锥滚子轴承,面对面装置,例:45C30210 46C- 成对装置圆锥滚子轴承,背对背装置,例:46C30210 4CRI- 四列圆柱滚子轴承内圈,例:4CRI4560F 4CRO- 四列圆柱滚子轴承外圈,例:4CRO660AF E- 磁电机球轴承,外径为正公差,例:E10 EN- 磁电机球轴承,外径为负公差,例:EN10 IR- 滚针轴承内圈(英制),例:IR1212 IRA- 滚针轴承内圈,比IR系列宽(英制),例:IRA20 IRM- 滚针轴承内圈,例:IRM710 M- 最大载荷容量型球轴承,例:M6311 OR- 滚针轴承,只有外圈,例:OR10876 F- 深沟球轴承带凸缘,例:F603 TR- 尺寸非尺度的单列圆锥滚子轴承,例:TR060702W- 宽型,深沟球轴承,例:W602ZZX(1)内部结构A- 角接触轴承,接触角30度(不标出),例:7210 B- 角接触轴承,接触角40度,例:7210B C- 角接触轴承,接触角15度,例:7210C C- 圆锥滚子轴承,接触角20度,例:30303C D- 圆锥滚子轴承,接触角28度30分,例:30305D G- 压缩轴向油隙的调心和圆锥滚子轴承J- 圆锥滚子轴承,符合ISO分组,例:30206J N- 圆锥滚子轴承,特殊噪声要求,例:30208N R- 加大负荷容量的调心,圆锥和圆柱滚子轴承,例:22228R (2)密封和防尘OR- 球轴承带O型密封圈,例:6201+OR RK- 单面,双唇接触式合成橡胶密封,例:6210RK 2RK- 双面,双唇接触式合成橡胶密封,例:6210.2RK RS- 单面,接触式合成橡胶密封,例:6210RS 2RS- 双面,接触式合成橡胶密封,例:6210-2RS RSA- 单面,带金属罩接触式合成橡胶密封,例:88107RSA 2RSA- 双面,带金属罩接触式合成橡胶密封,例:88107-2RSA RSB- 单面,带加卡金属罩的接触式合成橡胶密封,例:88107RSB 2RSB- 双面,带加卡金属罩的接触式合成橡胶密封,例:88107-2RSBRSC- 硅橡胶制RS型密封,例:6210RSCRSD- 聚丙烯橡胶制RS型密封,例:6210RSD RSE- 单面,挡边引导接触式合成橡胶密封,例:6206RSE 2RSE- 双面,挡边引导接触式合成橡胶密封,例:6206-2RSE RSF- RS型氟化橡胶密封,例:6210RSF RU- 单面,非接触式合成橡胶密封,例:6205RU 2RU- 双面,非接触式合成橡胶密封,例:6205-2RU TR- 单面,三唇金属罩合成橡胶密封,例:4508B-TR 2TR- 双面,三唇金属罩合成橡胶密封,例:4508B-2TR U- 一面带接触式合成橡胶密封的滚针轴承,例:NA4916U UU- 二面带接触式合成橡胶密封的滚针轴承,例:NA4916UU Z- 单面钢制防尘盖,例:6205.Z ZZ- 双面钢制防尘盖,例:6205ZZ ZL- 单面,L型内径的钢制防尘盖,例:6207ZL ZX- 单面,由止动环压紧的钢制防尘盖,例:6205ZX ZXL- 由止动环压紧L型内径单面钢制防尘盖,例:6203ZXL ZZL- 钢制防尘盖,双面,L型内径,例:6203ZZL ZZX- 钢制防尘盖,双面,由止动环压紧,例:605ZZX ZZXL- 钢制防尘盖,双面,由止动环压紧,L型内径,例:6303ZZXL(3)套圈形状a- 大于尺度倒角的非尺度倒角,例:6205a B- 圆锥滚子轴承,外圈带凸缘,例:30210B BI- 双半内圈球轴承,例:6215BI BO- 双半外圈球轴承,例:6215BO D- 圆锥滚子轴承,双外圈或双内圈(英制),例:594/592D K- 带锥孔轴承,锥度为1:12,例:1210K K30- 带锥孔轴承,锥度为1:30,例:23026K30 N- 外圈带止动槽轴承,例:6206N C- 带锁孔的圆锥滚子轴承NR- 外圈带止动环轴承,例:6210NR Y- 小于尺度倒角尺寸的非尺度倒角,例:30206Y S- 圆锥滚子轴承,非尺度倒角(斜倒角)SG- 内径带螺旋槽的圆锥滚子轴承T- 锥孔或锥形外径(英制)圆锥滚子轴承TD- 双列、锥孔或锥形外径(英制)圆锥滚子轴承W- 双内圈、端面带槽的圆锥滚子轴承,例:47T694625WH W- 外圈有润滑油沟槽和孔的圆柱滚子轴承,例:NU316W Wi- 圆柱滚子轴承(1-外圈有润滑油孔;2-内圈有润滑油孔和槽;3-内圈有润滑油孔;4-内、外圈有润滑油孔;5-内、外圈有润滑油孔和槽;6-外圈有润滑油孔和槽,内圈有润滑油孔;10-外圈带锁孔;11-外圈带润滑油孔和锁孔;13-外圈带锁孔,内圈带润滑油孔;14-内圈带润滑油孔,外圈带润滑油孔和锁孔;I=1,2,…)。

轴承代号含义说明

轴承代号含义说明

轴承代号含义说明轴承代号由基本代号,前置代号和后置代号构成。

基本代号表示轴承系列及尺寸,前置代号表示轴承类型及轴承零件,位于基本代号之前,后置代号表示轴承的结构,保持架,密封与防尘,公差,油隙,热处理等技术要求,位于基本代号之后。

1.前置代号C-圆柱滚子轴承附件(或轴承本身),例:C0021045C-成对安装圆锥滚子轴承,面对面安装,例:45C3021046C-成对安装圆锥滚子轴承,背对背安装,例:46C302104CRI-四列圆柱滚子轴承内圈,例:4CRI4560F4CRO-四列圆柱滚子轴承外圈,例:4CRO660AFE-磁电机球轴承,外径为正公差,例:E10EN-磁电机球轴承,外径为负公差,例:EN10IR-滚针轴承内圈(英制),例:IR1212IRA-滚针轴承内圈,比IR系列宽(英制),例:IRA20IRM-滚针轴承内圈,例:IRM710M-最大载荷容量型球轴承,例:M6311OR-滚针轴承,只有外圈,例:OR10876F-深沟球轴承带凸缘,例:F603TR-尺寸非标准的单列圆锥滚子轴承,例:TR060702W-宽型,深沟球轴承,例:W602ZZX2.后置代号(1)内部结构A-角接触轴承,接触角30度(不标出),例:7210B-角接触轴承,接触角40度,例:7210BC-角接触轴承,接触角15度,例:7210CC-圆锥滚子轴承,接触角20度,例:30303CD-圆锥滚子轴承,接触角28度30分,例:30305DG-压缩轴向油隙的调心和圆锥滚子轴承J-圆锥滚子轴承,符合ISO分组,例:30206JN-圆锥滚子轴承,特殊噪声要求,例:30208NR-加大负荷容量的调心,圆锥和圆柱滚子轴承,例:22228R(2)密封和防尘OR-球轴承带O型密封圈,例:6201+ORRK-单面,双唇接触式合成橡胶密封,例:6210RK2RK-双面,双唇接触式合成橡胶密封,例:6210.2RKRS-单面,接触式合成橡胶密封,例:6210RS2RS-双面,接触式合成橡胶密封,例:6210-2RSRSA-单面,带金属罩接触式合成橡胶密封,例:88107RSA2RSA-双面,带金属罩接触式合成橡胶密封,例:88107-2RSARSB-单面,带加卡金属罩的接触式合成橡胶密封,例:88107RSB2RSB-双面,带加卡金属罩的接触式合成橡胶密封,例:88107-2RSB RSC-硅橡胶制RS型密封,例:6210RSCRSD-聚丙烯橡胶制RS型密封,例:6210RSDRSE-单面,挡边引导接触式合成橡胶密封,例:6206RSE2RSE-双面,挡边引导接触式合成橡胶密封,例:6206-2RSERSF-RS型氟化橡胶密封,例:6210RSFRU-单面,非接触式合成橡胶密封,例:6205RU2RU-双面,非接触式合成橡胶密封,例:6205-2RUTR-单面,三唇金属罩合成橡胶密封,例:4508B-TR2TR-双面,三唇金属罩合成橡胶密封,例:4508B-2TRU-一面带接触式合成橡胶密封的滚针轴承,例:NA4916UUU-二面带接触式合成橡胶密封的滚针轴承,例:NA4916UUZ-单面钢制防尘盖,例:6205.ZZZ-双面钢制防尘盖,例:6205ZZZL-单面,L型内径的钢制防尘盖,例:6207ZLZX-单面,由止动环压紧的钢制防尘盖,例:6205ZXZXL-由止动环压紧L型内径单面钢制防尘盖,例:6203ZXLZZL-钢制防尘盖,双面,L型内径,例:6203ZZLZZX-钢制防尘盖,双面,由止动环压紧,例:605ZZXZZXL-钢制防尘盖,双面,由止动环压紧,L型内径,例:6303ZZXL (3)套圈形状a-大于标准倒角的非标准倒角,例:6205aB-圆锥滚子轴承,外圈带凸缘,例:30210BBI-双半内圈球轴承,例:6215BIBO-双半外圈球轴承,例:6215BOD-圆锥滚子轴承,双外圈或双内圈(英制),例:594/592DK-带锥孔轴承,锥度为1:12,例:1210KK30-带锥孔轴承,锥度为1:30,例:23026K30N-外圈带止动槽轴承,例:6206NC-带锁孔的圆锥滚子轴承NR-外圈带止动环轴承,例:6210NRY-小于标准倒角尺寸的非标准倒角,例:30206YS-圆锥滚子轴承,非标准倒角(斜倒角)SG-内径带螺旋槽的圆锥滚子轴承T-锥孔或锥形外径(英制)圆锥滚子轴承TD-双列、锥孔或锥形外径(英制)圆锥滚子轴承W-双内圈、端面带槽的圆锥滚子轴承,例:47T694625WHW-外圈有润滑油沟槽和孔的圆柱滚子轴承,例:NU316WWi-圆柱滚子轴承(1-外圈有润滑油孔;2-内圈有润滑油孔和槽;3-内圈有润滑油孔;4-内、外圈有润滑油孔;5-内、外圈有润滑油孔和槽;6-外圈有润滑油孔和槽,内圈有润滑油孔;10-外圈带锁孔;11-外圈带润滑油孔和锁孔;13-外圈带锁孔,内圈带润滑油孔;14-内圈带润滑油孔,外圈带润滑油孔和锁孔;I=1,2,…)。

轴承型号含义大全

轴承型号含义大全

轴承型号含义大全表示静音等级ZZ:表示轴承双侧附带铁制防尘盖CM:表示电机用径向内部游隙NS7:表示轴承内部油脂标号S:表示轴承内部油脂的填充量5:表示轴承的的包装是商业包装附件代号Z:轴承单侧钢板防尘盖ZZ:轴承两侧钢板防尘盖V:轴承单侧橡胶制非接触型防尘盖VV:轴承两侧橡胶制非接触型防尘盖DU:轴承单侧橡胶制接触性防尘盖DDU:轴承两侧橡胶制接触性防尘盖NR:轴承外套圈带有径向定位槽和定位环保持架材质和形制代号M:铜合金车制保持架EM:滚子引导铜合金车制保持架EW:滚子引导刚保持架W:套圈引导钢制保持架ET:树脂保持架TYN:树脂保持架EA:调心滚子轴承钢制S型冲压保持架CD:钢制合金保持架CA:铜合金保持架的形制AW:30度角接触轴承/钢制保持架BW:40度角接触轴承/钢制保持架内部游隙代号C0标准游隙代号(一般轴承型号中省略)C1:比C2游隙略小的游隙C2:比标准游隙小的游隙C3:比标准游隙略大的游隙C4:比C3游隙略大的游隙C5:比C4游隙略大的游隙CM:符合电机用的内部游隙CC0:非互换性标准游隙CC1:比CC2小的非互换性游隙CC2:比非互换性标准游隙小的游隙CC3:比非互换性标准游隙略大的游隙CC4:比CC3略大的游隙CC5:比CC4略大的游隙MC3:微型轴承标准游隙MC1:小于MC2游隙MC2:小于MC3游隙MC4:大于MC3游隙MC5:大于MC4游隙MC6:大于MC5游隙精度等级代号P0:普通精度P6:优于普通精度P5:优于P6精度P4:优于P5精度P3:优于P4精度P2:优于P3精度PN7B:丝杠轴承/等于P4精度多列轴承组配代号DB:背靠背组合DF:面对面组合DT:串联组合SU:单只任意组配DU:两只轴承任意组配三联组合:DFD,DTD(参见NSK综合样本B239页)四联组合:DFF,DFT(参见NSK综合样本B239页)接触角代号A角:30度接触角B角:40度接触角C角:15度接触角A5角:25度接触角QJ:四点角接触轴承35度接触角TAC:滚珠丝杆轴承60度接触角油脂代号AV2油脂/NS7油脂/包装代号5:商业包装6:工业包装轴承材质代号SS:表面镀铬不锈钢轴承预紧代号L:轻预紧新标准应该是0 双列角接触球轴承1 调心球轴承2 调心滚子轴承和推力调心滚子轴承3 圆锥滚子轴承4 双列深沟球轴承5 推力球轴承6 深沟球轴承7 角接触轴承8 推力圆柱滚子轴承N 圆柱滚子轴承和双列圆柱滚子轴承NNU 外球面轴承QJ 四点接触球轴承另外,轴承代号前后还有前置和后置代号,分别如下:——前置代号前置代号 R 直接放在轴承基本代号之前,其余代号用小圆点与基本代号隔开。

轴承型号含义大全

轴承型号含义大全

轴承型号含义大全表示静音等级ZZ:表示轴承双侧附带铁制防尘盖CM:表示电机用径向内部游隙NS7:表示轴承内部油脂标号S:表示轴承内部油脂的填充量5:表示轴承的的包装是商业包装附件代号Z:轴承单侧钢板防尘盖ZZ:轴承两侧钢板防尘盖V:轴承单侧橡胶制非接触型防尘盖VV:轴承两侧橡胶制非接触型防尘盖DU:轴承单侧橡胶制接触性防尘盖DDU:轴承两侧橡胶制接触性防尘盖NR:轴承外套圈带有径向定位槽和定位环保持架材质和形制代号M:铜合金车制保持架EM:滚子引导铜合金车制保持架EW:滚子引导刚保持架W:套圈引导钢制保持架ET:树脂保持架TYN:树脂保持架EA:调心滚子轴承钢制S型冲压保持架CD:钢制合金保持架CA:铜合金保持架的形制AW:30度角接触轴承/钢制保持架BW:40度角接触轴承/钢制保持架内部游隙代号C0标准游隙代号(一般轴承型号中省略)C1:比C2游隙略小的游隙C2:比标准游隙小的游隙C3:比标准游隙略大的游隙C4:比C3游隙略大的游隙C5:比C4游隙略大的游隙CM:符合电机用的内部游隙CC0:非互换性标准游隙CC1:比CC2小的非互换性游隙CC2:比非互换性标准游隙小的游隙CC3:比非互换性标准游隙略大的游隙CC4:比CC3略大的游隙CC5:比CC4略大的游隙MC3:微型轴承标准游隙MC1:小于MC2游隙MC2:小于MC3游隙MC4:大于MC3游隙MC5:大于MC4游隙MC6:大于MC5游隙精度等级代号P0:普通精度P6:优于普通精度P5:优于P6精度P4:优于P5精度P3:优于P4精度P2:优于P3精度PN7B:丝杠轴承/等于P4精度多列轴承组配代号DB:背靠背组合DF:面对面组合DT:串联组合SU:单只任意组配DU:两只轴承任意组配三联组合:DFD,DTD四联组合:DFF,DFTA角:30度接触角B角:40度接触角C角:15度接触角A5角:25度接触角QJ:四点角接触轴承35度接触角TAC:滚珠丝杆轴承60度接触角油脂代号AV2油脂/NS7油脂/包装代号5:商业包装6:工业包装轴承材质代号SS:表面镀铬不锈钢轴承预紧代号L:轻预紧新标准应该是0 双列角接触球轴承1 调心球轴承2 调心滚子轴承和推力调心滚子轴承3 圆锥滚子轴承4 双列深沟球轴承5 推力球轴承6 深沟球轴承7 角接触轴承8 推力圆柱滚子轴承N 圆柱滚子轴承和双列圆柱滚子轴承NNU 外球面轴承QJ 四点接触球轴承另外,轴承代号前后还有前置和后置代号,分别如下:——前置代号前置代号R 直接放在轴承基本代号之前,其余代号用小圆点与基本代号隔开。

轴承型号含义大全

轴承型号含义大全

轴承型号含义大全表示静音等级ZZ:表示轴承双侧附带铁制防尘盖CM:表示电机用径向内部游隙NS7:表示轴承内部油脂标号S:表示轴承内部油脂的填充量5:表示轴承的的包装是商业包装附件代号Z:轴承单侧钢板防尘盖ZZ:轴承两侧钢板防尘盖V:轴承单侧橡胶制非接触型防尘盖VV:轴承两侧橡胶制非接触型防尘盖DU:轴承单侧橡胶制接触性防尘盖DDU:轴承两侧橡胶制接触性防尘盖NR:轴承外套圈带有径向定位槽和定位环保持架材质和形制代号M:铜合金车制保持架EM:滚子引导铜合金车制保持架EW:滚子引导刚保持架W:套圈引导钢制保持架ET:树脂保持架TYN:树脂保持架EA:调心滚子轴承钢制S型冲压保持架CD:钢制合金保持架CA:铜合金保持架的形制AW:30度角接触轴承/钢制保持架BW:40度角接触轴承/钢制保持架内部游隙代号C0标准游隙代号(一般轴承型号中省略)C1:比C2游隙略小的游隙C2:比标准游隙小的游隙C3:比标准游隙略大的游隙C4:比C3游隙略大的游隙C5:比C4游隙略大的游隙CM:符合电机用的内部游隙CC0:非互换性标准游隙CC1:比CC2小的非互换性游隙CC2:比非互换性标准游隙小的游隙CC3:比非互换性标准游隙略大的游隙CC4:比CC3略大的游隙CC5:比CC4略大的游隙MC3:微型轴承标准游隙MC1:小于MC2游隙MC2:小于MC3游隙MC4:大于MC3游隙MC5:大于MC4游隙MC6:大于MC5游隙精度等级代号P0:普通精度P6:优于普通精度P5:优于P6精度P4:优于P5精度P3:优于P4精度P2:优于P3精度PN7B:丝杠轴承/等于P4精度多列轴承组配代号DB:背靠背组合DF:面对面组合DT:串联组合SU:单只任意组配DU:两只轴承任意组配三联组合:DFD,DTD(参见NSK综合样本B239页)四联组合:DFF,DFT(参见NSK综合样本B239页)接触角代号A角:30度接触角B角:40度接触角C角:15度接触角A5角:25度接触角QJ:四点角接触轴承35度接触角TAC:滚珠丝杆轴承60度接触角油脂代号AV2油脂/NS7油脂/包装代号5:商业包装6:工业包装轴承材质代号SS:表面镀铬不锈钢轴承预紧代号L:轻预紧新标准应该是0 双列角接触球轴承1 调心球轴承2 调心滚子轴承和推力调心滚子轴承3 圆锥滚子轴承4 双列深沟球轴承5 推力球轴承6 深沟球轴承7 角接触轴承8 推力圆柱滚子轴承N 圆柱滚子轴承和双列圆柱滚子轴承NNU 外球面轴承QJ 四点接触球轴承另外,轴承代号前后还有前置和后置代号,分别如下:——前置代号前置代号 R 直接放在轴承基本代号之前,其余代号用小圆点与基本代号隔开。

常用轴承代号含义[1]

常用轴承代号含义[1]

1.目的
通过对轴承代号表示方法的归纳总结,加深员工对公司常用轴承代号的了解,减少操作工因对轴承型号的不理解而造成的操作失误。

2.范围
本标准仅归纳了PEER公司常用轴承代号的表示方法。

3.轴承代号的基本构成
轴承代号由基本代号、前置代号和后置代号构成
基本代号表示轴承的基本类型、结构和尺寸,是轴承代号的基础。

基本代号由轴承类型代号、尺寸系列代号、内径代号构成。

4.轴承类型代号
轴承类型代号用数字元或字母表示,如表1所示。

表1
5.内径代号
轴承公称内径的内径代号如表2所示
表2
例如: 6204 6——类型代号(深沟球轴承)
2——尺寸系列(
02)代号
04——内径代号
6.前置、后置代号
前置代号、后置代号是轴承在结构形状、尺寸、公差、技术要求等有所改变时,在其基本代号左右添加的补充代号。

6.1前置代号
前置代号用字母表示。

代号及意义按表3
表3
6.2 后置代号
常用后置代号意义按表4
表4
7.说明
7.1 以上所提到的“前面”一般来讲是指有特殊结构的一端,另一端则为“后面”。

比如:对于UC结构,有顶丝孔的一端为前面;对于HC/FH结构,有偏心台的一端为前面;对于GR机构,有锁紧指的一端为前面。

7.2 该标准仅包括公司比较常用的轴承代号含义,如员工在生产过程中遇到本标准未包含的代号,可向技术部进一步核实确认。

轴承基本代号修订稿

轴承基本代号修订稿

轴承基本代号
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
轴承基本代号
一、轴承的前置代号用于表示轴承的分部件,用字母表示。

如用 L表示可分离轴承的可分离套圈;K表示轴承的滚动体与保持架组件等等。

二、轴承的后置代号是用字母和数字等表示轴承的结构、公差及材料的特殊要求等等
三、基本代号用来表明轴承的内径、直径系列、宽度系列和类型,一般最多为五位数。

1、轴承内径用基本代号右起第一、二位数字表示。

如04表示d=20mm;12表示 d=60mm。

2、轴承的直径系列用基本代号右起第三位数字表示。

0、1表示特轻系列;2表示轻系列;3表示中系列;4表示重系列。

3、轴承的宽度系列用基本代号右起第四位数字表示。

4、轴承类型代号用基本代号右起第五位数字表示。

对于相同的轴承内径,可以对应多种不同的外径和宽度,轴承尺寸系列就是用来表示这一对应关系。

轴承尺寸系列用两位数字来表示,其中外径表示为7 8 9 0 1 2 3 4 5 7系列的外径最小 5系列最大。

宽度表示为8 0 1 2 3 4 5 6 8系列的宽度最小 6系列宽度最大。

例如:轴承6170017表示尺寸系列其中1表示宽度 7表示直径
轴承代号宽度系列直径系列代号内径外径宽度
61700 1 7 10 15 3
63700 3 7 10 15
61800 1 8 10 19 5
61900 1 9 10 22 6
6000 0 0 10 26 8
6200 0 2 10 30 9
6300 0 3 10 35 11。

各类轴承代号含义

各类轴承代号含义

轴承的代号说明★1:基本代号表示轴承的基本类型、结构和尺寸,是轴承代号的基础,前置、后置代号是轴承的结构形状、尺寸、公差、技术要求有改变时,在基本代号左右添加的补充代号基本代号类型代号尺寸系列代号内径代号★轴承的尺寸系列代号由轴承的宽(高)度系列代号和直径代号组合而成★直径系列系指对应同一轴承内径的外径系列分别7、8、9、0、1、2、3、4、5等外径尺寸依次递增的直径系列。

★宽度系列系指同一轴承直径系列的宽度尺寸系列分别有8、0、1、2、3、4、5、6等宽度尺寸依次递增的宽度系列★推力轴承以高度系列对应于向心轴承的宽度系列有7、9、1、2等高度尺寸递增的4个高度系列★内径代号公称内径10到17例00到0300=1001=1202=1503=1704以上×50.6到10(非整数)与尺寸系列代号之间用“/”分开例618/2.5d=2.5mm1到9(整数)对深沟球轴承及角接触球轴承7、8、9直径系列内径与尺寸系列代号之间用“/”分开例:深沟球轴承625、618/5d=5mm圆柱滚子轴承N外圈无挡边NF外圈单挡边NN双列圆柱滚子轴承NFP外圈单挡边,平当圈NNU内圈无档边双列圆柱滚子轴承NU内圈无挡边NJ内圈单挡边NA外圈带双锁圈的滚针轴承NUJ内圈无挡边,带斜挡圈NH内圈单挡边,带斜挡圈NUP内圈单挡边,平挡圈RNU无内圈RN无外前置代号的含义F凸缘外圈的向心球轴承(紧使用d≤10mm)L可分离轴承的可分离内圈或外圈R不带可分离内圈或外圈的轴承滚针轴承仅适用于NA型WS推力圆柱滚子轴承轴圈GS推力圆柱滚子轴承座圈KOW无轴圈推力轴承KIW无座圈推力轴承LR带可分离内圈或外圈与滚动体组件轴承K滚子无保持架组件例:6203ZZC36指深沟球轴承2直径系列203内径17mmZZ双防尘盖C3径向游隙7220ADBC37指角接触球轴承2直径系列20内径100mmA指角度为30度DB背对背组合1206K+H206X1指调心球轴承2直径系列06内径为30mmK锥度1:12H206X指紧定套32318H=NU318MCMN指圆柱滚子轴承3直径系列18内径90mmM指保持架为铜CM电机径向游隙CM经常表示在深沟球、圆柱滚子轴承后置HR30207JHR高负荷轴承3圆锥滚子轴承0宽度系列2直径系列07内径35mmJ指外圈滚动道直径、角度、宽度与ISO一制★★FAG代号前置代号R不带可分离内圈或外圈轴承GS.推力圆柱滚子轴承座圈GS.81112K.滚动体与保持架的组合件K.81108WS.推力圆柱滚子轴承轴圈K.81112后置代号1:内部结构ABCDEC:15°接触角B:40°接触角E:25°接触角实体保持架TV:玻璃纤维增强聚酰胺实体保持架,钢球引导。

滚动轴承新旧标准代号对照

滚动轴承新旧标准代号对照

滚动轴承新旧标准代号对照由于原滚动轴承代号标准与国际上其他国家的代号差异较大,随着我国同国际上的贸易往来、技术合作的增多,原滚动轴承代号标准已难以适应要求。

为此,1993年国家修订了轴承代号标准,新标准代号为GB/T272——93,代替GB272——88(64)标准。

目前轴承厂已完全贯标,为使相关人员了解新老标准代号的差别,现将滚动轴承代号标准新、旧对照情况介绍如下:1.滚动轴承代号表示方法对照新标准GB/T272——93旧标准GB272——88(64)轴承代号的构成由前置代号、基本代号、后置代号构成前置代号——成套轴承分部件后置代号——包括内部结构、密封与防尘、轴承材料、公差等级、游隙等。

基本代号——表示轴承的基本类型、结构和尺寸由轴承内径、尺寸系列、轴承类型、结构形式、精度等级构成。

无前置代号和后置代号,用结构形式表示。

基本代号由轴承类型代号、尺寸系列代号和内径代号构成。

举例1:62046—类型代号(用数字或大写字母表示)2—尺寸系列(02)代号(用数字表示)04—内径代号(用数字表示)举例2:双列圆锥滚子轴承NN 30 20 KNN—类型代号30—尺寸系列20—内径代号K—后置代号由宽度系列、结构代号、类型代号、直径系列代号、内径代号构成举例:双列圆锥滚子轴承3 1 8 2 1 2 03—宽度系列1 8—结构代号2—类型代号1—直径系列代号20—内径代号2、轴承类型新旧对照轴承类型新标准旧标准轴承类型新标准旧标准双列角接触球轴承0 6 推力球轴承 5 8 调心球轴承 1 1 深沟球轴承 6 0 调心滚子轴承 2 3 角接触球轴承7 6 推力调心滚子轴承 2 9 推力圆柱滚子轴承8 9 圆锥滚子轴承 3 7 圆柱滚子轴承N 2 双列深沟球轴承 4 03轴承的内径代号轴承内径代号新旧标准相同,具体表示方法见下表。

轴承公称内径内径代号示例10到17 10 00深沟球轴承6200d=1012 0115 0217 0320到480 (22,28,32除外)公称内径除以5的商数。

轴承代号含义说明

轴承代号含义说明

轴承代号含义说明轴承代号由基本代号,前置代号和后置代号构成。

基本代号表示轴承系列及尺寸,前置代号表示轴承类型及轴承零件,位于基本代号之前,后置代号表示轴承的结构,保持架,密封与防尘,公差,油隙,热处理等技术要求,位于基本代号之后。

1.前置代号C-圆柱滚子轴承附件(或轴承本身),例:C0021045C-成对安装圆锥滚子轴承,面对面安装,例:45C3021046C-成对安装圆锥滚子轴承,背对背安装,例:46C302104CRI-四列圆柱滚子轴承内圈,例:4CRI4560F4CRO-四列圆柱滚子轴承外圈,例:4CRO660AFE-磁电机球轴承,外径为正公差,例:E10EN-磁电机球轴承,外径为负公差,例:EN10IR-滚针轴承内圈(英制),例:IR1212IRA-滚针轴承内圈,比IR系列宽(英制),例:IRA20IRM-滚针轴承内圈,例:IRM710M-最大载荷容量型球轴承,例:M6311OR-滚针轴承,只有外圈,例:OR10876F-深沟球轴承带凸缘,例:F603TR-尺寸非标准的单列圆锥滚子轴承,例:TR060702W-宽型,深沟球轴承,例:W602ZZX2.后置代号(1)内部结构A-角接触轴承,接触角30度(不标出),例:7210B-角接触轴承,接触角40度,例:7210BC-角接触轴承,接触角15度,例:7210CC-圆锥滚子轴承,接触角20度,例:30303CD-圆锥滚子轴承,接触角28度30分,例:30305DG-压缩轴向油隙的调心和圆锥滚子轴承J-圆锥滚子轴承,符合ISO分组,例:30206JN-圆锥滚子轴承,特殊噪声要求,例:30208NR-加大负荷容量的调心,圆锥和圆柱滚子轴承,例:22228R(2)密封和防尘OR-球轴承带O型密封圈,例:6201+ORRK-单面,双唇接触式合成橡胶密封,例:6210RK2RK-双面,双唇接触式合成橡胶密封,例:6210.2RKRS-单面,接触式合成橡胶密封,例:6210RS2RS-双面,接触式合成橡胶密封,例:6210-2RSRSA-单面,带金属罩接触式合成橡胶密封,例:88107RSA2RSA-双面,带金属罩接触式合成橡胶密封,例:88107-2RSARSB-单面,带加卡金属罩的接触式合成橡胶密封,例:88107RSB2RSB-双面,带加卡金属罩的接触式合成橡胶密封,例:88107-2RSB RSC-硅橡胶制RS型密封,例:6210RSCRSD-聚丙烯橡胶制RS型密封,例:6210RSDRSE-单面,挡边引导接触式合成橡胶密封,例:6206RSE2RSE-双面,挡边引导接触式合成橡胶密封,例:6206-2RSERSF-RS型氟化橡胶密封,例:6210RSFRU-单面,非接触式合成橡胶密封,例:6205RU2RU-双面,非接触式合成橡胶密封,例:6205-2RUTR-单面,三唇金属罩合成橡胶密封,例:4508B-TR2TR-双面,三唇金属罩合成橡胶密封,例:4508B-2TRU-一面带接触式合成橡胶密封的滚针轴承,例:NA4916UUU-二面带接触式合成橡胶密封的滚针轴承,例:NA4916UUZ-单面钢制防尘盖,例:6205.ZZZ-双面钢制防尘盖,例:6205ZZZL-单面,L型内径的钢制防尘盖,例:6207ZLZX-单面,由止动环压紧的钢制防尘盖,例:6205ZXZXL-由止动环压紧L型内径单面钢制防尘盖,例:6203ZXLZZL-钢制防尘盖,双面,L型内径,例:6203ZZLZZX-钢制防尘盖,双面,由止动环压紧,例:605ZZXZZXL-钢制防尘盖,双面,由止动环压紧,L型内径,例:6303ZZXL (3)套圈形状a-大于标准倒角的非标准倒角,例:6205aB-圆锥滚子轴承,外圈带凸缘,例:30210BBI-双半内圈球轴承,例:6215BIBO-双半外圈球轴承,例:6215BOD-圆锥滚子轴承,双外圈或双内圈(英制),例:594/592DK-带锥孔轴承,锥度为1:12,例:1210KK30-带锥孔轴承,锥度为1:30,例:23026K30N-外圈带止动槽轴承,例:6206NC-带锁孔的圆锥滚子轴承NR-外圈带止动环轴承,例:6210NRY-小于标准倒角尺寸的非标准倒角,例:30206YS-圆锥滚子轴承,非标准倒角(斜倒角)SG-内径带螺旋槽的圆锥滚子轴承T-锥孔或锥形外径(英制)圆锥滚子轴承TD-双列、锥孔或锥形外径(英制)圆锥滚子轴承W-双内圈、端面带槽的圆锥滚子轴承,例:47T694625WHW-外圈有润滑油沟槽和孔的圆柱滚子轴承,例:NU316WWi-圆柱滚子轴承(1-外圈有润滑油孔;2-内圈有润滑油孔和槽;3-内圈有润滑油孔;4-内、外圈有润滑油孔;5-内、外圈有润滑油孔和槽;6-外圈有润滑油孔和槽,内圈有润滑油孔;10-外圈带锁孔;11-外圈带润滑油孔和锁孔;13-外圈带锁孔,内圈带润滑油孔;14-内圈带润滑油孔,外圈带润滑油孔和锁孔;I=1,2,…)。

轴承字母代号意义

轴承字母代号意义

轴承字母代号意义
NSK字母代号意义
6203ZZC3ER H NS7S6
6203为轴承的基本型号
ZZ为铁盖密封,此外还有VV,DDW,DDU等
C3为径向游隙,此外还有C4,CN(省略)等
ER为音响等级,此外还有E,U6U227,U378等
H 为工厂代号,昆山工厂
NS7为润滑脂,
S为润滑脂量
6为包装代号.
字母代号实例
7——轴承形式记号 7:单列角接触球轴承
0——尺寸系列记号 9:19系列;0:10系列;2:02系列13——内径代号
C——接触角记号 C:15°;A5:25°;A:30°
——材料记号无记号:钢球;SN24:陶瓷球TYN——保持架记号 TYN:滚动体引导聚酰胺树脂保持架TR:外圈引导酚醛树脂保持架
——密封圈记号无记号:开放式;V1V:非接触橡胶密封圈DB——组合记号 SU:万能组合(单列)
DU:万能组合(2列)
DB:背对背组合
DF:面对面组合
DT:并列组合
DBD DFD DTD:3列组合
DBB DFF DBT DFT DTT:4列组合
L——预紧记号 EL:微预紧
L:轻预紧
M:中预紧
H:重预紧
CP:特殊预紧游隙
CA:特殊轴向游隙
P4——精度记号 P2:ISO2级
P4:ISO4级
P3:特殊级(尺寸精度ISO4级,旋转精度IS02级)
P4:特殊级(内圈内径、外圈外径尺寸差为NSK特殊管理,其他为ISO4级)
W:冲压保持架
M:铜合金车制保持架
T:聚酰胺成型保持架。

E:加强型。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

各类轴承代号含义 Document number:PBGCG-0857-BTDO-0089-PTT1998轴承的代号说明★1:基本代号表示轴承的基本类型、结构和尺寸,是轴承代号的基础,前置、后置代号是轴承的结构形状、尺寸、公差、技术要求有改变时,在基本代号左右添加的补充代号基本代号类型代号尺寸系列代号内径代号★轴承的尺寸系列代号由轴承的宽(高)度系列代号和直径代号组合而成★直径系列系指对应同一轴承内径的外径系列分别7、8、9、0、1、2、3、4、5等外径尺寸依次递增的直径系列。

★宽度系列系指同一轴承直径系列的宽度尺寸系列分别有8、0、1、2、3、4、5、6等宽度尺寸依次递增的宽度系列★推力轴承以高度系列对应于向心轴承的宽度系列有7、9、1、2等高度尺寸递增的4个高度系列★内径代号公称内径10到17例00到0300=1001=1202=1503=1704以上×5到10(非整数)与尺寸系列代号之间用“/”分开例618/d=1到9(整数)对深沟球轴承及角接触球轴承7、8、9直径系列内径与尺寸系列代号之间用“/”分开例:深沟球轴承625、618/5d=5mm圆柱滚子轴承N外圈无挡边NF外圈单挡边NN双列圆柱滚子轴承NFP外圈单挡边,平当圈NNU内圈无档边双列圆柱滚子轴承NU内圈无挡边NJ内圈单挡边NA外圈带双锁圈的滚针轴承NUJ内圈无挡边,带斜挡圈NH内圈单挡边,带斜挡圈NUP内圈单挡边,平挡圈RNU无内圈RN无外前置代号的含义F凸缘外圈的向心球轴承(紧使用d≤10mm)L可分离轴承的可分离内圈或外圈R不带可分离内圈或外圈的轴承滚针轴承仅适用于NA型WS推力圆柱滚子轴承轴圈GS推力圆柱滚子轴承座圈KOW无轴圈推力轴承KIW无座圈推力轴承LR带可分离内圈或外圈与滚动体组件轴承K滚子无保持架组件例:6203ZZC36指深沟球轴承2直径系列203内径17mmZZ双防尘盖C3径向游隙7220ADBC37指角接触球轴承2直径系列20内径100mmA指角度为30度DB 背对背组合1206K+H206X1指调心球轴承2直径系列06内径为30mmK锥度1:12H206X指紧定套32318H=NU318MCMN指圆柱滚子轴承3直径系列18内径90mmM指保持架为铜CM电机径向游隙CM经常表示在深沟球、圆柱滚子轴承后置HR30207JHR高负荷轴承3圆锥滚子轴承0宽度系列2直径系列07内径35mmJ指外圈滚动道直径、角度、宽度与ISO一制★★FAG代号前置代号R不带可分离内圈或外圈轴承GS.推力圆柱滚子轴承座圈K.滚动体与保持架的组合件WS.推力圆柱滚子轴承轴圈后置代号1:内部结构ABCDEC:15°接触角B:40°接触角E:25°接触角实体保持架TV:玻璃纤维增强聚酰胺实体保持架,钢球引导。

TVH:玻璃纤维增强聚酰胺自锁兜孔型实体保持架,钢球引导。

TVP:玻璃纤维增强聚酰胺窗式实体保持架,钢球引导。

TVP2:玻璃纤维增强聚酰胺实体保持架,滚子引导。

TVPB:玻璃纤维增强聚酰胺实体保持架,内圈引导(推力滚子轴承为轴引导)TVPB1:玻璃纤维增强聚酰胺窗式实体保持架,轴引导(推力滚子轴承)通用配对型轴承,可任意(串联,面对面或背靠背)配对安装,后置代号为UA、UO、UL.UA在轴承面对面或背靠背安装时有小的轴向游隙。

.UO在轴承面对面或背靠背安装时无游隙。

.UL在轴承面对面或背靠背安装时有轻度预过盈。

无保持架V:满装滚动体轴承。

例:NU207VVT:带隔离球或滚子的满装滚动体轴承。

例:51120VT特殊技术材料F..连续编号的制造技术条件。

例:F80轴承内、外径公差及径向游隙压缩。

K..连续编号的检查技术条件。

例:K5轴承内、外径公差压缩。

.ZB2滚针两端的凸度大于一般的技术要求。

.ZB直径大于80mm以上的带凸度的圆柱滚子。

密封于防尘RSR轴承一面带防尘圈.2RSR轴承两面带防尘圈ZR轴承一面带防尘盖.2ZR轴承两面带防尘盖ZRN轴承一面带防尘盖,另一面外圈上带止动槽.2ZRN轴承两面带防尘盖,外圈上带止动槽★★NSK前置代号F:凸缘外圈的深沟轴承适用于d<10mmF605HR:告负在圆锥滚子轴承HR30207JMF:特定尺寸突缘外圆深沟球轴承d<10mmMF52MR:特定尺寸的深沟球轴承d<10mmMR31E4:外圈带油槽油孔后置代号A:角接触球轴承,接触角30°?7202AER:低噪音CM:电机适用、噪音低A5:角接触球轴承接触角25°?B:角接触球轴承,接触角40°?C:角接触球轴承,接触角15°?C:圆锥滚子轴承接触角20°?D:圆锥滚子轴承,接触角28°?E:高负荷圆柱滚子轴承H:高负荷推力调心滚子轴承高负荷调心滚子轴承CA带黄铜实体保持架CD带冲压保持架C、CA(带黄铜实体保持架)、CD(带冲压保持架)都属于高负载调心滚子轴承材料M铜合金实体保持架例:NU230EMM后置铜合金L1G1G2T合成树脂保持架(TY)例:NU206ETW冲压保持架(钢)H不锈钢V无保持架密封圈、防尘盖ZZS一面带钢板的防尘盖ZZZZS两面带钢板的防尘盖DDU一面带接触式橡胶密封圈DDDDU两面带接触式橡胶密封圈V一面带非接触式橡胶密封圈VV两面带非接触式橡胶密封圈N外圈带止动槽Z单面防尘盖(铁)RS单面密封圈,黑色胶盖E4外圈带油槽、油孔E套圈上有切口或油口特殊规格:S11调心滚子轴承,使用温度限制在200°以下X29使用温度限制在250°以下X28使用温度限制在200°以下X26使用温度限制在150°★★NTN前置代号补充代号TK高速轴承TS进行过尺寸稳定化处理的高温轴承M表面镀层轴承F不锈钢轴承H高速钢轴承N特殊材料轴承TM特殊热处理的长寿命轴承EC膨胀补偿轴承ETET圆锥滚子轴承B标准保持架(钢)L1表示保持架为铜D1外圈带油槽油孔密封于防尘NTNLLB带合成橡胶密封圈(非接触形)LLU带合成橡胶密封圈(接触形)ZZ带钢板防尘盖ZZA带非紧固式钢板防尘盖套圈形状D带油孔K内径1:12圆锥轴承K30内径1:30圆锥轴承N带坏形槽NR带止动环DB背靠背成对安装DF面对面成对安装DT串联成对安装D2两个同型号轴承成对安装G自由成对安装轴承游隙,预载荷代号C2比标准游隙小。

CN轴承的标准游隙。

C3比标准游隙大。

C4比C3游隙大。

CM电动机用径向游隙。

NA非互换性游隙。

(放在游隙符号之后)/GL轻预载荷/GN标准预载荷/GM中预载荷/GH重预载荷★★KOYO轴承补充代号前置代号C圆柱滚子轴承附件例:C0021045C成对安装圆锥滚子轴承,面对面安装例:45C3021046C成对安装圆锥滚子轴承,背对背安装例:46C302104CRI4列圆柱滚子轴承内圈例:4CRI4560F4CRO4列圆柱滚子轴承外圈例:4CRO660AFE磁电机球轴承,外径公差为正公差例:E10EN磁电机球轴承,外径公差为负公差例:EN10IR滚针轴承内圈(英制)例:IR1212IRA滚针轴承内圈,比IR系列宽(英制)例:IRA20IRM滚针轴承内圈例:IRM710M最大载荷容量型球轴承例:M6311OR滚针轴承,只有外圈例:OR10876U推力球轴承调心圈封圈F深沟球轴承带凸缘例:F603TR尺寸非标准的单列圆锥滚子轴承例:TR060702W宽型,深沟球轴承例:W602ZZX内部结构代号保持架引导代号R:加强型深沟轴承(圆柱滚子轴承、滚针轴承、圆锥滚子轴承)G:套圈两侧加工成相同平面差的角接触球轴承(采用C2游隙)GST:采用标准(CN)角接触球轴承J:外圈小端直径、接触角和外圈宽度符合ISO标准的圆柱滚子轴承调心滚子轴承的内部规格R:非对称球面滚子,带切制保持架RH:对称球面滚子、带冲压保持架RHA:对称球面滚子、带整体型、切制保持架SR:对称球面滚子带合成树脂成型保持架KOYO轴承密封于防尘密封于防尘OR球轴承带O型密封圈例:6201+ORPK单面、双唇接触式,合成橡胶密封2PK双面双唇接触式合成橡胶密封RS单面接触式合成橡胶密封2RS双面接触式合成橡胶密封接触式密封圈U一面带接触式合成橡胶密封的滚针轴承UU两面带接触式合成橡胶密封的滚针轴承RU单面、非接触式合成橡胶密封2RU双面非接触式合成橡胶密封非接触式密封圈ZU单侧面密封圈2ZU双侧面密封圈Z单面钢制防尘盖ZL单面,L型内径的钢制防尘盖ZZ双面钢制防尘盖ZX单面,止动环压紧的钢制防尘盖防尘盖ZXL由止动环压紧L型内径单面钢制防尘盖ZZL钢制防尘盖,双面,L型内径ZZX钢制防尘盖,双面、由止动环压紧ZZXL钢制防尘盖,双面,由止动环压紧,L型内径超径接触式密封圈RD:单侧面密封圈2RD:双侧面密封圈E:F:渗碳钢H:Y:ST:不锈钢无表示的是高碳铬轴承钢SH:特殊热处理SO:<150°?S1:≤200°?S2:≤250°?★★SKF前置代号GS推力圆柱滚子轴承、推力滚针轴承座圈K推力滚子和保持架的组合件L分离型轴承的单一内圈或外圈R除去单一内圈或外圈的分离型轴承WS推力圆柱滚子,推力滚针轴承轴圈后置代号ACD接触角度为25°?B接触角度为40°?CC接触角度为12°?单列角接触球轴承BE接触角度为40°的BE型轴承,钢球加大,以玻璃纤维增强尼龙保持架为标准保持架CD接触角度为15°?A外径≤90mm轴承的标准设计,没有装球缺口,采用玻璃纤维增强尼龙保持架为标准双列角接触球轴承E轴承一侧有装球缺口,可装较多钢球,因此具有较高的径向及轴向承载能力。

调心滚子轴承CAC、ECA、ECAC、CA这些设计用于大尺寸的轴承,滚子成对称型。

内圈两侧具有固定挡边,活动中挡圈以内圈引导。

保持架为整体黄铜或钢制实体架。

CAC及ECAC型轴承磙子和滚道表面优化加工,有助于滚子引导,并可减少摩擦。

ECAC型有加强滚子,以提高负荷能力。

CC、C、EC这类滚子呈对称型,内圈无挡边。

每列滚子带有冲压钢板保持架。

活动中挡圈由内圈引导。

EC型轴承采用加强滚子,以提高负荷能力。

CC型轴承滚子和滚道表面经优化加工,有助于滚子引导,并可减少摩擦。

圆柱滚子轴承CA、CB、CC通用配对型单列角接触轴承,可任意(串联、面对面或背靠背)配对安装。

背对背或面对面排列时,轴向安装前内部间隙与正常值之比:小(CA)正常(CB)较大(CA)2F:外球面球轴承两侧带甩档圈。

2FF:外球面球轴承两侧带组合甩尘档圈。

LS:轴承一面具有接触式密封,内圈无密封凹槽。

2LS轴承两面具有LS密封。

N:轴承外圈上又止动槽。
