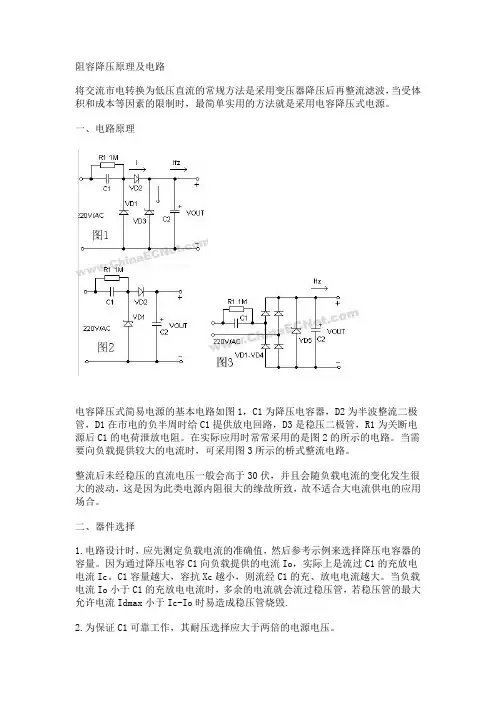

阻容降压原理及电路将交流市电转换为低压直流的常规方法是采用变压器降压后再整流滤波，当受体积和成本等因素的限制时，最简单实用的方法就是采用电容降压式电源。
一、电路原理电容降压式简易电源的基本电路如图1，C1为降压电容器，D2为半波整流二极管，D1在市电的负半周时给C1提供放电回路，D3是稳压二极管，R1为关断电源后C1的电荷泄放电阻。
在实际应用时常常采用的是图2的所示的电路。
当需要向负载提供较大的电流时，可采用图3所示的桥式整流电路。
整流后未经稳压的直流电压一般会高于30伏，并且会随负载电流的变化发生很大的波动，这是因为此类电源内阻很大的缘故所致，故不适合大电流供电的应用场合。
二、器件选择1.电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器的容量。
因为通过降压电容C1向负载提供的电流Io，实际上是流过C1的充放电电流Ic。
C1容量越大，容抗Xc越小，则流经C1的充、放电电流越大。
当负载电流Io小于C1的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大允许电流Idmax小于Ic-Io时易造成稳压管烧毁.2.为保证C1可靠工作，其耐压选择应大于两倍的电源电压。
3.泄放电阻R1的选择必须保证在要求的时间内泄放掉C1上的电荷。
三、设计举例图2中，已知C1为0.33μF，交流输入为220V/50Hz，求电路能供给负载的最大电流。
C1在电路中的容抗Xc为:Xc=1 /（2 πf C）= 1/（2*3.14*50*0.33*10-6）= 9.65K流过电容器C1的充电电流（Ic）为：Ic = U / Xc = 220 / 9.65 = 22mA。
通常降压电容C1的容量C与负载电流Io的关系可近似认为：C=14.5 I，其中C 的容量单位是μF，Io的单位是A。
电容降压式电源是一种非隔离电源，在应用上要特别注意隔离，防止触电安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 它包括了X电容和Y电容。
阻容降压的原理及计算公式

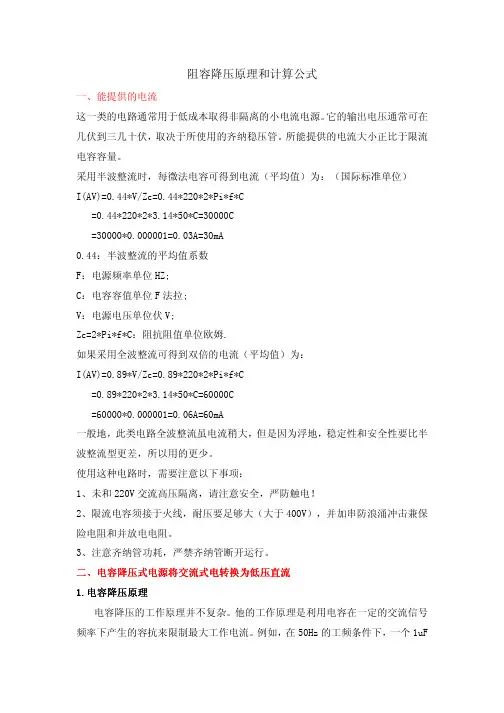

阻容降压原理和计算公式一、能提供的电流这一类的电路通常用于低成本取得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。
所能提供的电流大小正比于限流电容容量。
采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C=0.44*220*2*3.14*50*C=30000C=30000*0.000001=0.03A=30mA0.44：半波整流的平均值系数F：电源频率单位HZ;C：电容容值单位F法拉;V：电源电压单位伏V;Zc=2*Pi*f*C：阻抗阻值单位欧姆.如果采用全波整流可得到双倍的电流（平均值）为：I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C=0.89*220*2*3.14*50*C=60000C=60000*0.000001=0.06A=60mA一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。
使用这种电路时，需要注意以下事项：1、未和220V交流高压隔离，请注意安全，严防触电！2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。
3、注意齐纳管功耗，严禁齐纳管断开运行。
电容降压式电源将交流式电转换为低压直流二、电容降压式电源将交流式电转换为低压直流电容降压原理1.电容降压原理电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。
根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
阻容降压基础知识.
电容的交流充电放电过程
电容的直流充电放电是一次完成的，而交流充电放电是一个 不断重复出现的过程。
2、阻容降压电路基本原理
全波整流电路
电源电压
降压整流 后电压
稳压滤波 后电压 电容充放 电电流 R3电流 等效负载 电流
半波整流电路
电源电压
降压后电 压
稳压整流 后电压 电容充放 电电流 R3电流 等效负载 电流
;
DZ1:稳压二极管，选用1N4733，稳压电压Vz为5.1V。DZ1的最大稳压电流Iz必 须大于电容C1最大充放电电流。 R5：与电容E1、C2组成RC滤波，减小纹波。 D1：整流二极管，起半波整流作用，选用1N4007。 D2：整流二极管，起半波整流作用，选用1N4007。 E1：电解电容，对稳压后的电压滤波，同时在电源关断的半个周期为负载提供电 能。电源下半个周期来临前，E1必须保证为负载提供的电压不能衰减太多， 此处选用1000uF25V型号。T=RC*Ln[（V0-V1)/(Vt-V1）]=10mS，所以衰减后 的电压Vt=4.8V。 C2：贴片电容，滤波作用，选用0.1uF。 R6：放电电阻，断电后为E1提供放电回路，一般为5~10K。 R7：等效负载。
主要元器件的图片
一次熔断保险丝
自恢复保险丝
压敏电阻
金属化聚酯膜电容器 (CL21)
金属化聚丙烯电容器 (CBB21)
金 属 化 薄 膜 电 容
X2安规电容器
(CBB62/MKP)
三 阻容降压的应用
阻容降压因其体积小成本低的特点，适合于小功率 小电流负载。常见应用有电能表、小功率LED灯驱动、 小家电和温控器等。
LED灯驱动
风扇控制器
小 家 电 应 用
电暖气控制器
阻容降压电路

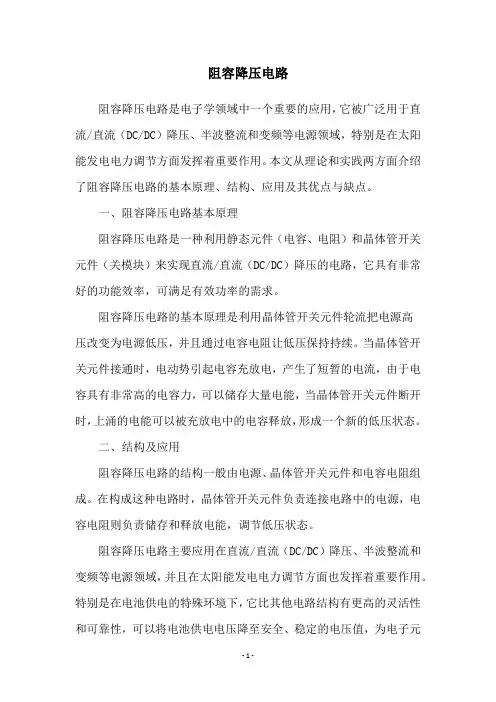

阻容降压电路阻容降压电路是电子学领域中一个重要的应用，它被广泛用于直流/直流（DC/DC）降压、半波整流和变频等电源领域，特别是在太阳能发电电力调节方面发挥着重要作用。
本文从理论和实践两方面介绍了阻容降压电路的基本原理、结构、应用及其优点与缺点。
一、阻容降压电路基本原理阻容降压电路是一种利用静态元件（电容、电阻）和晶体管开关元件（关模块）来实现直流/直流（DC/DC）降压的电路，它具有非常好的功能效率，可满足有效功率的需求。
阻容降压电路的基本原理是利用晶体管开关元件轮流把电源高压改变为电源低压，并且通过电容电阻让低压保持持续。
当晶体管开关元件接通时，电动势引起电容充放电，产生了短暂的电流，由于电容具有非常高的电容力，可以储存大量电能，当晶体管开关元件断开时，上涌的电能可以被充放电中的电容释放，形成一个新的低压状态。
二、结构及应用阻容降压电路的结构一般由电源、晶体管开关元件和电容电阻组成。
在构成这种电路时，晶体管开关元件负责连接电路中的电源，电容电阻则负责储存和释放电能，调节低压状态。
阻容降压电路主要应用在直流/直流（DC/DC）降压、半波整流和变频等电源领域，并且在太阳能发电电力调节方面也发挥着重要作用。
特别是在电池供电的特殊环境下，它比其他电路结构有更高的灵活性和可靠性，可以将电池供电电压降至安全、稳定的电压值，为电子元器件提供持续稳定的供电。
三、优点与缺点阻容降压电路有着很多优点，其中一个最重要的优点是它具有良好的效率，可以节省大量的能源，还可以更加精确和稳定地控制电源输出电压；此外，它还可以满足输出电流需求，确保电子元件的安全工作。
但阻容降压电路也存在一些不足之处，其中最主要的是其噪声比较大，这不仅会影响到电路的稳定性，而且也会影响到其他电子元件的正常工作。
另外，它也需要消耗一定的功率，这会影响电路的效率和性能，而且还需要依赖电容和电阻的质量来确保电路的稳定和可靠性。
四、总结从上文可以看出，阻容降压电路具有良好的功率效率，能够满足有效功率的需求。
阻容降压原理
阻容降压原理

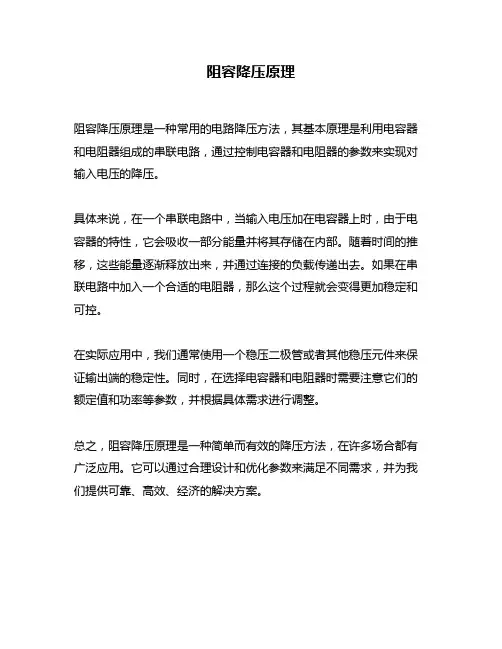

阻容降压原理是一种常用的电路降压方法，其基本原理是利用电容器和电阻器组成的串联电路，通过控制电容器和电阻器的参数来实现对输入电压的降压。

具体来说，在一个串联电路中，当输入电压加在电容器上时，由于电容器的特性，它会吸收一部分能量并将其存储在内部。
随着时间的推移，这些能量逐渐释放出来，并通过连接的负载传递出去。
如果在串联电路中加入一个合适的电阻器，那么这个过程就会变得更加稳定和可控。
在实际应用中，我们通常使用一个稳压二极管或者其他稳压元件来保证输出端的稳定性。
同时，在选择电容器和电阻器时需要注意它们的额定值和功率等参数，并根据具体需求进行调整。
总之，阻容降压原理是一种简单而有效的降压方法，在许多场合都有广泛应用。
它可以通过合理设计和优化参数来满足不同需求，并为我们提供可靠、高效、经济的解决方案。
三相电阻容降压
三相电阻容降压
三相电阻容降压是指通过连接在三相电源系统中的电阻和电容来实现对电源电压的调整和稳定。
这种调整电压的方法通常用于电力系统中，以满足一些特定的电气设备或负载的需求。
以下是关于三相电阻容降压的一些基本概念：电阻容降压原理：
通过连接电阻和电容，改变电源电压的相位和大小，以调整输出电压。
电阻用于降低电压，而电容用于实现相位移。
通过调整电阻和电容的数值，可以实现所需的电压调整。
三相系统：
在三相电源系统中，有三个相位的电压，通常标记为A相、B相和C相。
这三个相位的电压之间存在120度的相位差。
三相电阻容降压系统会涉及到这三个相位的调整，以实现整体的电压调整。
电阻的作用：
电阻用于限制电流流过，从而降低电压。
这种降压方式是通过电阻的阻值和电流的关系来实现的。
电容的作用：
电容用于实现相位移。
在三相系统中，通过调整电容，可以使电压的相位发生变化，从而影响整体电压的形状。
应用领域：
三相电阻容降压通常用于一些对电压要求较高或需要精确电压控制的设备，例如实验室设备、精密仪器等。
注意事项：
三相电阻容降压需要精确的计算和调整，以确保所得到的电压符合设备的要求。
由于电阻和电容都会引入一定的功耗和能量损失，需要在设计中考虑这些因素。
三相电阻容降压系统需要根据具体的电源和负载要求进行设计，确保输出电压的稳定性和符合设备的工作需求。
设计时建议考虑功耗、效率和电源系统的稳定性。
阻容降压原理
阻容降压原理
阻容降压原理是一种常见的电路设计技术，它可以将高电压降低到较低水平。
该原理主要依靠电阻和电容的合理组合来实现。
具体而言，通过串联一个电阻和一个电容，将输入电压分成两个部分。
在这个电路中，电阻的作用是限制电流。
当电流通过电阻时，会产生电压降。
这样，一部分输入电压就会被这个电压降所消耗掉。
另一部分输入电压则通过电容流过。
电容有一个特性，即可以储存电荷。
当输入电压通过电容时，电容会储存电荷。
由于电容的储能特性，它能够在一定程度上降低电压峰值。
综上所述，通过合理设置电阻和电容的数值，可以实现对高电压的降压。
当然，为了确保电路的正常工作，还需要注意电阻和电容的选取、电路的稳定性以及电路的负载能力等问题。
这样，阻容降压原理可以应用在各种电路中，达到降低电压的目的。
220v 阻容降压 原理
220v 阻容降压原理阻容降压电路是常用于电子电路中的一种电源降压方式。
其原理是通过串联电阻和电容器的方式对输入电路进行限制，从而实现输出电压的降低。
在实际电路设计中，这种降压方式被广泛应用于各类电器、电子设备中。
该电路的特点是简单可靠、成本较低、能够输出稳定的直流电压。
下面将从阻容降压电路的原理、优缺点、设计和应用等多个方面进行详细说明。
一、阻容降压电路原理阻容降压电路的基本原理是以电容器作为滤波器，将交流电压滤波成直流电压。
通过串联电阻的方式对电路进行限制，将输入电压控制在一定范围之内，实现输出电压的降低。
具体地，电容器将交流电流滤波成稳定的直流电流，电阻通过限制电流的大小来控制输出电压的大小。
阻容电路示意图如下所示：R为串联电阻，C为电容器，Vin为输入电压，Vout为输出电压，I为电路中的电流。
二、阻容降压电路的优缺点阻容降压电路具有以下优点：1、简单可靠：阻容降压电路的原理和构造都比较简单，可以达到稳定输出电压的目标。
电阻和电容器本身都是常见的电子元器件，易于制造和获取。
该电路的可靠性也比较高。
2、成本较低：阻容降压电路成本较低，主要是因为电阻和电容器成本较低，且该电路的构造比较简单。
3、电压输出稳定：通过适当的选择电阻和电容，可以使阻容降压电路输出的电压保持稳定。
阻容降压电路的缺点包括：1、效率低：由于阻值比较大，因此在电路中会有一定的功率损耗，电路效率不高。
2、不能输出高电流：阻容降压电路的电路中电阻比较大，因此电路不能输出较大的电流，通常只能传输小电流。
三、阻容降压电路的设计在进行阻容降压电路的设计时，需要考虑输入电压和输出电压的大小、电阻和电容器的选择等多个因素。
下面对该电路的设计要点进行详细说明：1、选择电容器：选择合适的电容器是阻容降压电路设计中的一个重要步骤。
电容器的容量大小影响输出电压的稳定性，容量越大滤波效果越好。
但过大的电容会导致启动时间较长，且会增加成本。
应根据实际应用需求选择适当的电容器。
阻容降压原理及计算公式
阻容降压原理和计算公式这一类的电路通常用于低成本取得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。
所能提供的电流大小正比于限流电容容量。
采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）I(A V)=0.44*V/Zc=0.44*220*2*Pi*f*C=0.44*220*2*3.14*50*C=30000C=30000*0.000001=0.03A=30mAf为电源频率单位HZ；C为电容容值单位（F）法拉；V为电源电压单位伏V；Zc=1/(2*Pi*f*C)为阻抗，阻值单位欧姆。
如果采用全波整流可得到双倍的电流（平均值）为：I(A V)=0.89*V/Zc=0.89*220*2*Pi*f*C=0.89*220*2*3.14*50*C=60000C=60000*0.000001=0.06A=60mA一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。
使用这种电路时，需要注意以下事项：1、未和220V交流高压隔离，请注意安全，严防触电！2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。
3、注意齐纳管功耗，严禁齐纳管断开运行。
电容降压式电源将交流式电转换为低压直流电容降压原理电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。
根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
阻容降压电路原理、公式以及适用时的注意事项
电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如,在50Hz的工频条件下,一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端,则流过电容的最大电流约为70mA（68mA多一点）。
虽然流过电容的电流有70mA,但在电容器上并不产生功耗,应为如果电容是一个理想电容,则流过电容的电流为虚部电流,它所作的功为无功功率。
根据这个特点,我们如果在一个1uF的电容器上再串联一个阻性元件,则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
容抗：Xc=1/(2*π*f*C)流过的电流：Ic=U/Xc例如,我们将一个110V/8W的灯泡与一个1uF的电容串联,在接到20V/50Hz的交流电压上,灯泡被点亮,发出正常的亮度而不会被烧毁。
因为110V/8W的灯泡所需的电流为8W/110V=72mA,它与1uF电容所产生的限流特性相吻合。
同理,我们也可以将5W/65V的灯泡与1uF电容串联接到220V/50Hz的交流电上,灯泡同样会被点亮,而不会被烧毁。
因为5W/65V的灯泡的工作电流也约为70mA。
因此,电容降压实际上是利用容抗限流。
而电容器实际上起到一个限制电流和动态分配电容器和负载两端电压的角色。
采用电容降压时应注意以下几点：1。
根据负载的电流大小和交流电的工作频率选取适当的电容,而不是依据负载的电压和功率。
2。
限流电容必须采用无极性电容,绝对不能采用电解电容。
而且电容的耐压须在400V以上。
最理想的电容为铁壳油浸电容。
3。
电容降压不能用于大功率条件,因为不安全。
4。
电容降压不适合动态负载条件。
5。
同样,电容降压不适合容性和感性负载。
6。
当需要直流工作时,尽量采用半波整流。
不建议采用桥式整流。
而且要满足恒定负载的条件。
========================================将交流市电转换为低压直流的常规方法是采用变压器降压后再整流滤波，当受体积和成本等因素的限制时，最简单实用的方法就是采用电容降压式电源。
阻容降压是什么？原理该怎么理解？
阻容降压是什么？原理该怎么理解？阻容降压阻容降压是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产生功耗，因为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。
根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
例如，我们将一个110V/8W的灯泡与一个1uF的电容串联，在接到220V/50Hz的交流电压上，灯泡被点亮，发出正常的亮度而不会被烧毁。
因为110V/8W的灯泡所需的电流为8W/110V=72mA，它与1uF电容所产生的限流特性相吻合。
同理，我们也可以将5W/65V的灯泡与1uF电容串联接到220V/50Hz的交流电上，灯泡同样会被点亮，而不会被烧毁。
因为5W/65V的灯泡的工作电流也约为70mA。
因此，电容降压实际上是利用容抗限流。
而电容器实际上起到一个限制电流和动态分配电容器和负载两端电压的角色。
采用电容降压时应注意以下几点： 1. 根据负载的电流大小和交流电的工作频率选取适当的电容，而不是依据负载的电压和功率。
2. 限流电容必须采用无极性电容，绝对不能采用电解电容。
而且电容的耐压须在400V以上。
最理想的电容为铁壳油浸电容。
3. 电容降压不能用于大功率负载，因为不安全。
4. 电容降压不适合动态负载。
5. 同样，电容降压不适合容性和感性负载。
6. 当需要直流工作时，尽量采用半波整流。
不建议采用桥式整流，因为全波整流产生浮置的地，并在零线和火线之间产生高压，造成人体触电伤害。
而且要满足恒定负载的条件。
容降压式简易电源的基本电路如图1，C1为降压电容器，VD2为半波整流二极管，VD1在市电的负半周时给C1提供放电回路，VD3是稳压二极管，R1为关断电源后C1的电荷泄放电阻。
阻容降压工作原理及参数计算
阻容降压工作原理及参数计算2011-09-12 22:50转载自wcdstar最终编辑wcdstar阻容降压工作原理及参数计算一.工作原理利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流,该电容如果是理想电容,则它所作的功为无功功率.因此,电容降压实际上是利用容抗限流.而电容器实际上起到一个限制电流和动态分配负载两端二.参数计算1.电路原理图:2.参数计算公式:(1)容抗公式:Xc = 1/(2πf·C) = 1/(ω·C)(2)电流计算公式:Ic = U/Xc = 2πf·CU3.举例: 图2中，已知C1为0.33μF，交流输入为220V/50Hz，求电路能供给负载的最大电流解:由(2)得Ic = U/Xc = 2πf·CU = 2 x 3.14 x 50 x 0.33 x 10-6 x 220 = 0.0228 (A)三.器件选择1.电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器的容量。
因为通过降Io，实际上是流过C1的充放电电流 Ic。
C1容量越大，容抗Xc越小，则流经C1的充、放电电流的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大允许电流Idmax小于Ic-Io时易造2.为保证C1可靠工作，其耐压选择应大于两倍的电源电压。
3.泄放电阻R1的选择必须保证在要求的时间内泄放掉C1上的电荷。
理想情况下RC时间常数<T(T 不能取太小,否则R1功耗大,一般我们取RC时间常数<300mS.注意电阻耐压,常用的0.25W碳膜电阻压700V.4.实际电路如图4加入R2,R3限流,防止首次上电和在快速插拔电源插头或插头接触不良时所产生坏.图4电容C2首次上电刚好碰在波峰处,因C2在通电瞬间呈短路状态,此时交流电源直接加在R 2Usin(ωt+φ)=Umsin(ωt+φ),R2,R3上有220VAC x 1.414=311VDC瞬间直流电压;电容C2在快速时,如果C2在n+1波峰处断电,n+2波峰处通电,此时间内放掉ΔV(由C2,R1决定),此时R2,R3上有1.414 –ΔV) = 622VDC –ΔV瞬间直流电压,考虑电网波动,此电压会更高,所以R2,R3要选择般选大功率氧化膜电阻或金属膜电阻,阻值一般取40-50欧姆之间,电阻太大,电路功耗大,电阻太小值电流一般比较大,如1N400X系列峰值电流为200A.图4中,D1,D2为整流二极管,组成半波整流回路,C3,C4组成第一级滤波,其最高耐压=(Umax X =22.2VDC,所以C3,C4选耐压>25VDC的产品,R4,C5,C6组成第二级RC滤波同时ZD1将电压稳定在图4中,R4的大小决定了产品在低工作电压下的纹波大小.R5防止快速插拔或插头接触问题对容上耦合过去,防止稳压二极管损坏.同时PCB Layout时该电阻放在滤波电容C5,C6的后面,防止寄响.四.设计注意事项1.根据负载的电流大小和交流的工作频率选取适当的电容,而不是依据负载的电压和功率.2.限流电容必须采用无级性电容,绝对不能采用电解电容.而且电容的耐压必须在400V以上,最理想3.电容降压不能用于大功率条件,因为不安全.4.电容降压不适合动态负载条件.5.电容降压不适合容性和感性负载.6.当需要直流工作时,尽量采用半波整流.不建议采用桥式整流.而且要满足恒定负载的条件.7.电容降压式电源是一种非隔离电源,在应用上要特别注意隔离,防止触电.五.主要运用产品有1.LED小夜灯.2.直管节能小夜灯.3.声控灯.4.其他小功率低电流电源部分.。
阻容降压空载电压
阻容降压空载电压
阻容降压是一种常用的降压方式，其原理是通过串联电阻和电容将交流电源的电压降低到需要的电压值。
但是，在实际应用中，我们需要考虑到空载电压问题。
空载电压是指在负载未接通的情况下，输出端的电压值。
由于电容具有储能的特性，当负载未接通时，电容会一直保持充电状态，导致输出端的电压值高于预设的电压值，即出现了空载电压。
为了避免空载电压过高，我们可以采取以下措施：
1. 选用合适的电容和电阻，根据输出负载的大小和电压降低比例计算出合适的参数，避免电容充电过多。
2. 在电路中添加负载开关，当负载未接通时，可以通过开关断开电路，避免电容一直充电。
3. 在电路中添加自动放电电路，当负载未接通时，电路自动放电，降低电容的充电量。
通过以上措施，我们可以有效避免阻容降压中出现的空载电压问题，确保输出电压稳定可靠。
- 1 -。
阻容降压原理说明
阻容降压原理说明电容降压的电路通常用于低成本取得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的稳压管。
所能提供的电流大小正比于限流电容容量。
电容降压的工作原理为利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如，在50Hz 的工频条件下，一个1uF 的电容所产生的容抗约为3180 奥姆。
当220V 的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。
根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性组件，则阻性组件两端所得到的电压和它所产生的功耗完全取决于这个阻性组件的特性。
因此，电容降压实际上是利用容抗限流。
而电容器实际上起到一个限制电流和动态分配电容器和负载两端电压的角色。
电容降压计算公式采用半波整流时，每微法电容可得到电流（平均值）为：Zc 的单位是奥姆；交流电频率f 的单位是赫兹；电容器C 的单位是法拉。
I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C=0.44*220*2*3.14*50*C=30395C=30395*0.000001=0.03A=30mA采用全波整流可得到双倍的电流（平均值）为：I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C=0.89*220*2*3.14*50*C=61481C=61481*0.000001=0.061A=61mA采用电容降压时应注意以下几点：1 根据负载的电流大小和交流电的工作频率选取适当的电容，而不是依据负载的电压和功率。
2 限流电容必须采用无极性电容，绝对不能采用电解电容。
而且电源电压为110V 时电容的耐压须在275V 以上，电源电压为220V 时电容的耐压须在600V 以上。
3 限流电容须接于火线，电容降压不适合动态负载条件。
阻容降压原理及应用
阻容降压原理及应用小论阻容降压原理及应用摘要：本文论述了小家电中常用的阻容降压电源方式。
介绍了阻容降压电源的原理、应用及注意问题。
关键词：阻容降压降压方式引言随着电子产品的迅速发展，同行业的竞争日趋激烈，价格低、质量轻、便于携带也是产品的销路优势之一，在新产品的设计开发之初，部分负载小，低成本非隔离的小电流电路中就会采用阻容降压的降压方式。
1 阻容降压电源工作原理阻容降压电源工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
即电容的特性是通交流﹑隔直流﹐当电容连接于交流电路中时﹐其容抗计算公式为﹕Xc = 1/2πf C式中﹐XC表示电容的容抗﹑f表示输入交流电源的频率﹑C表示降压电容的容量。
流过阻容降压电路的电流计算公式为:I = U/XC式中 I 表示流过电容的电流﹑U表示电源电压﹑XC 表示电容的容抗. 如下图。
2 阻容降压计算公式这一类的电路通常用于低成本取得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。
所能提供的电流大小正比于限流电容容量。
以国标220VAC 50HZ输入电压为例：XC =Zc= 1/2πf C采用半波整流时，每微法电容1u可得到电流I(AV平均值）为：（国际标准单位）I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C=220*138.16*C=30395C==0.03A=30mA在美国标准电压120VAC 60HZ下：I(AV)=0.44*V/Zc=0.44*120*2*Pi*f*C=120*165.8*C=19895*C=19000*C=19mA故可得各国标准电压下半波整流时各电容的平均电流I(AV)(单位为:mA)如下:如果采用全波整流可得到双倍的电流（平均值）为：I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C=220*279.46*C=60000C=0.06A=60mA在UL标准120V时：I=0.89*120*2*Pi*f*C =120*335.4*C=40242*C=40mA故可得美标120VAC电压下全波整流时各电容的平均电流I(AV)(单位为:mA)如下:一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差。
阻容降压原理图及电路图
阻容降压原理及电路将交流市电转换为低压直流的常规方法是采用变压器降压后再整流滤波，当受体积和本钱等因素的限制时，最简单实用的方法就是采用电容降压式电源。
一、电路原理电容降压式简易电源的根本电路如图1，C1为降压电容器，D2为半波整流二极管，D1在市电的负半周时给C1提供放电回路，D3是稳压二极管，R1为关断电源后C1的电荷泄放电阻。
在实际应用时常常采用的是图2的所示的电路。
当需要向负载提供较大的电流时，可采用图3所示的桥式整流电路。
整流后未经稳压的直流电压一般会高于30伏，并且会随负载电流的变化发生很大的波动，这是因为此类电源内阻很大的缘故所致，故不适宜大电流供电的应用场合。
二、器件选择1.电路设计时，应先测定负载电流的准确值，然后参考例如来选择降压电容器的容量。
因为通过降压电容C1向负载提供的电流Io，实际上是流过C1的充放电电流Ic。
C1容量越大，容抗Xc越小，那么流经C1的充、放电电流越大。
当负载电流Io小于C1的充放电电流时，多余的电流就会流过稳压管，假设稳压管的最大允许电流Idmax小于Ic-Io时易造成稳压管烧毁.2.为保证C1可靠工作，其耐压选择应大于两倍的电源电压。
3.泄放电阻R1的选择必须保证在要求的时间内泄放掉C1上的电荷。
三、设计举例图2中，C1为0.33μF，交流输入为220V/50Hz，求电路能供给负载的最大电流。
C1在电路中的容抗Xc为:流过电容器C1的充电电流〔Ic〕为：Ic = U / Xc = 220 / 9.65 = 22mA。
通常降压电容C1的容量C与负载电流Io的关系可近似认为：C=14.5 I，其中C 的容量单位是μF，Io的单位是A。
电容降压式电源是一种非隔离电源，在应用上要特别注意隔离，防止触电阻容降压原理和计算公式这一类的电路通常用于低本钱获得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。
所能提供的电流大小正比于限流电容容量。
阻容降压基础知识培训PPT课件
期待您的关注，下载文档可以自由编辑！
阻容降压基础知识培训
常规灯的电源电路简介
电路原理图分析说明： （续）
接下来我们要学会以下公式 －－电容的阻抗计算： Xc=1/（2 πf C） 单位：欧姆 f=Hz（常数：50） C：单位为F（法拉）
阻容降压基础知识培训
常规灯的电源电路简介
电路原理图分析说明： （续） 2.举例说明：
假设LED灯所需电流为22mA，交流输入为 220V/50Hz，求电路C1的容量是多少？
于两倍的电源电压。 b.泄放电阻R1的选择要保证在3-5s
的时间内泄放掉C1上的电荷。 c. 电路设计时，应先测定负载电流的准确值， 参考示例来
选择降压电容器的容量。 C1容量越大，容抗Xc越小，则 流经C1的充、放电电流越大。当负载电流Io小于C1的充 放电电流时，多余的电流就会流过稳压管，若稳压管的 最大允许电流Idmax小于Ic-Io时易造成稳压管烧毁.
R总＝R1+R2+......+Rn； L总＝L1+L2+......+Ln. 2.电阻,电感元件在电路中并联时，电阻阻值越并越小，公
式为： 1/R总＝1/R1+1/R2+......+1/Rn； 1/L总＝1/L1+1/L2+......+1/Ln. 3.电容在电路中串联时，电容容值越串越小，公式为： 1/C总＝1/C1+1/C2+......+1/Cn. 4.电容在电路中并联时，电容容值越并越大，公式为： C总＝C1+C2+......+Cn.
电路原理图分析说明： （续） 3.计算方法（续）： 第二步:求C容值 C＝ 1/（2 πf Xc） = {1/ （ 2*3.14*50*9650 ）}*106＝
阻容降压原理及计算公式
阻容降压原理和计算公式这一类的电路通常用于低成本取得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。
所能提供的电流大小正比于限流电容容量。
采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）I(A V)=0.44*V/Zc=0.44*220*2*Pi*f*C=0.44*220*2*3.14*50*C=30000C=30000*0.000001=0.03A=30mAf为电源频率单位HZ；C为电容容值单位（F）法拉；V为电源电压单位伏V；Zc=1/(2*Pi*f*C)为阻抗，阻值单位欧姆。
如果采用全波整流可得到双倍的电流（平均值）为：I(A V)=0.89*V/Zc=0.89*220*2*Pi*f*C=0.89*220*2*3.14*50*C=60000C=60000*0.000001=0.06A=60mA一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。
使用这种电路时，需要注意以下事项：1、未和220V交流高压隔离，请注意安全，严防触电！2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。
3、注意齐纳管功耗，严禁齐纳管断开运行。
电容降压式电源将交流式电转换为低压直流电容降压原理电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。
根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
I=U/Z=U/Zc=U/(-j/2πfC) =220*2π*f*C*j =220*2π*50*C*j =j69000C I=|I|∠90°，电流有效值I1=|I|=69000C。当整流方式采用 半波整流时，I1=0.5|I|=34500C。 设计举例 已知条件：负载工作电流15mA，工作电压5V。 求降压电容容值？ 采用半波整流方式，根据计算式I1=0.5|I|=34500C可知， C=0.43uF。所以此处选用0.47uF的电容，反过来可以验证提 供的电流I1=34500C=16.2mA，多余电流从稳压管流过。
• 电容充电：当电容内电场强度E小于电容两端外接电源电 电容充电： 压U时，电容开始充电。此时电容正电极不断 失电子，负极不断得电子，内电场E不断增强 直到与外接电压U相等时，充电结束。 • 电容放电：当电容内电场强度E大于电容两端外接电源电 电容放电： 压U时，电容开始放电。此时电容正电极不断 得电子，负极不断失电子，内电场E不断减弱 直到与外接电压U相等时，放电结束。
阻容降压电流计算 阻容降压电路可以等效为由降压电容C1和负载电阻R1 组成，电阻和电容串联分压。
电容C1的容抗为Zc=-j/wC=-j/2πfC 电阻R1的阻抗为Zr=R
总的等效阻抗为Z=Zc+Zr=-j/2πfC+R 所以I=U/Z=U/(Zc+Zr)=U/(-j/2πfC+R) 因为阻容降压电源仅适用于小电 流电路，选取的电容容值范围一般为 0.33UF到2.5UF，所以Zc为-1592j到9651j。而等效负载阻抗Zr在200Ω左 右，显然有|Zc|>>|Zr|，同时输入电 源电压分在负载上的压降也远小于电 容的压降，所以有：Z≈Zc，矢量图 的θ角接近于90°。 由此可得:
R2：放电电阻，断电后为电容C1提供放电回路，防止在快速插拔电源插头或插头 R2 接触不良时C1电容上的残余电压和电网电压叠加对后续器件形成高压冲击和 防止拔出电源插头后接触到人体对人员产生伤害。一般要求断电后C1电压衰 减到37%的时间应小于1秒，因为T=RC*Ln[（V0-V1)/(Vt-V1）],所以T=RC， R=t/C，R<1/C。此处用3个390K的0805贴片电阻（分担电压和功率）。 R1： R1：限流电阻，此电阻主要是防止首次上电和在快速插拔电源插头或插头接触不 良时所产生的高压冲击对整流二极管的损坏。电容C2在首次上电如果刚好碰 在波峰处，因C2在通电瞬间呈短路状态（一阶零状态响应），此时交流电源 直接加在R1和整流管上，R1上有220VAC*1.414=311VDC瞬间直流电压，如果上 电时C1电荷未放完，此电压可能会更高 。所以R1要选择耐电流冲击强和耐高 压的电阻，R1电阻不能太小，也不能太大，电阻太小冲击电流大，电阻太大 整个电路功耗增大。整流二极管的峰值电流一般会比较大，如1N400X系列 峰值电流为50A，所以一般取R1电阻在10-50 之间。
主要元器件的图片
一次熔断保险丝
自恢复保险丝
压敏电阻
金属化聚酯膜电容器 (CL21)
金 属 化 薄 膜 电 容
金属化聚丙烯电容器 (CBB21)
X2
电容器 (CBB 2 )
阻容降压的应用 三 阻容降压的应用
阻容降压因其体积小成本低的特点，适合于小功率 小电流负载。常见应用有电能表、小功率LED灯驱动、 小家电和温控器等。
阻容降压的优点：体积小；成本低。 阻容降压的优点 阻容降压的缺点：非隔离电源，不安全； 阻容降压的缺点 不能用于大功率负载； 不适合容性和感性负载； 不适合动态负载。
二 阻容降压基本原理
1、电容充电放电原理
电容是一种以电场形式储存能量的 无源器件。电容充放电过程的本质是两 导电平行板获取与释放电子的过程。
电容的交流充电放电过程
电容的直流充电放电是一次完成的，而交流充电放电是一个 不断重复出现的过程。
2、阻容降压电路基本原理
全波整流电路
电源电压 降压整流 后电压 稳压滤波 后电压 电容充放 电电流 R3电流 R3电流 等效负载 电流
半波整流电路
电源电压 降压后电 压 稳压整流 后电压 电容充放 电电流 R3电流 R3电流 等效负载 电流
电容的直流充电放电过程
充电时间： 充电时间 T=RC*Ln[（V1V0)/(V1-Vt） 放电时间： 放电时间 T=RC*Ln[（V0V1)/(Vt-V1） V0： V0：电容初始电压 Vt： Vt：t时刻电容电压 V1： V1：电容最终可充或 可放到的电压
如上图充电过程，求C1电压冲到1V时间： 因为V0=0V、Vt=1V、V1=5V、R=10K、C=0.1uF， 所以T= 10000*0.1*0.000001*Ln（5/4)=223uS
阻容降压的基本概念 • 二 阻容降压的电路原理 阻容降压的电路原理 • 三 阻容降压的应用 阻容降压的应用
一 阻容降压的基本概念
1、什么是阻容降压？ 什么是阻容降压？ 阻容降压是一种利用电容在一定频率的交流 信号下产生的容抗来限制最大工作电流的电路。 电容器实际上起到一个限制电流和动态分配 电容器和负载两端电压的角色。
LED灯驱动 LED灯驱动
风扇控制器
小 家 电 应 用
控制器
Any question？
The End！ Thank You！
各元器件作用和选择
F1：保险丝，起过流保护作用，选用400mA250V型号。 F1： RV1：压敏电阻，起浪涌保护作用，一般选用10D471K型号。 RV1 C1: 降压电容，利用较大的容抗限制电路总电流。常用聚酯电容(CL21)、聚丙烯电 容(CBB21)、安规电容(X2) ，容值依负载需求而定，此电容容量越大电路越 不安全，在设计此电路时，如果220VAC供电情况下容量超过2.5uF，110VAC 供电情况下容量超过4uF就因该放弃阻容降压考虑其它电路。此处选用0.56uF 安规电容(X2)，提供19mA电流。
;
DZ1:稳压二极管，选用1N4733，稳压电压Vz为5.1V。DZ1的最大稳压电流Iz必 DZ1: 须大于电容C1最大充放电电流。 R5：与电容E1、C2组成RC滤波，减小纹波。 R5： D1： D1：整流二极管，起半波整流作用，选用1N4007。 D2： D2：整流二极管，起半波整流作用，选用1N4007。 E1： E1：电解电容，对稳压后的电压滤波，同时在电源关断的半个周期为负载提供电 能。电源下半个周期来临前，E1必须保证为负载提供的电压不能衰减太多， 此处选用1000uF25V型号。T=RC*Ln[（V0-V1)/(Vt-V1）]=10mS，所以衰减后 的电压Vt=4.8V。 C2： C2：贴片电容，滤波作用，选用0.1uF。 R6： R6：放电电阻，断电后为E1提供放电回路，一般为5~10K。 R7： R7：等效负载。
阻容降压电路由哪几部分组成？ 2、阻容降压电路由哪几部分组成？ 阻容降压电路由降压模块、整流模块、稳压模 块和滤波模块组成。
3、阻容降压基本设计要素 电路设计时，应先确定负载最大工作电流， 通过此电流值计算电容容值大小，从而选取适当 电容。 此处与线性变压器电源的区别：阻容降压电 源是通过负载电流选定电容；线性变压器电源是 通过负载电压和功率选定变压器。
