基于51单片机的秒表设计
江西理工大学应用科学学院信息工程系单片机原理与应用课程设计报告设计题目：基于51单片机的秒表设计专业：电子信息工程班级：电信121学号： 08060312109参与人员：贺佳、周代元、周昶旭、张浥中指导老师：王苏敏完成日期： 2015年1月20日目录1 设计任务和性能指标 (1)1.1 课题内容 ....................... 错误！未定义书签。
1.2 课题要求 ........................ 错误！未定义书签。
2 设计方案............................. 错误！未定义书签。
2.1 需求分析 (3)2.2 方案论证 (3)3系统软件设计 (5)4.1 系统软件流程图................... 错误！未定义书签。
4.2 实验程序清单 .................... 错误！未定义书签。
4 系统硬件设计 (10)5.1 调试步骤 (11)5.2 性能分析 ........................ 错误！未定义书签。
5系统硬件设计.......................... 错误！未定义书签。
参考文献.. (14)1 设计任务和性能指标1 课题内容要求及目的1.1课题内容用AT89C51设计一个秒表，该秒表课可显示0.0~99.9秒的时间，进行相应的单片机硬件电路的设计并进行软件编程利用单片机定时器/计数器中断设计秒表，从而实现秒、十分之一秒的计时。
综合运用所学的《单片机原理与应用》理论知识，通过实践加强对所学知识的理解，具备设计单片机应用系统的能力。
通过本次系统设计加深对单片机掌握定时器、外部中断的设置和编程原理的全面认识复习和掌握。
本系统利用单片机的定时器/计数器定时和记数的原理，通过采用proteus仿真软件来模拟实现。
模拟利用AT89C51单片机、LED 数码管以及控件来控制秒表的计数以及计位！其中有三位数码管用来显示数据，显示秒（两位）和十分之一秒，十分之一秒的数码管计数从0~9，满十进一后显示秒的数码管的数字加一，并且十分之一秒显示清零重新从零计数。
51单片机 秒表程序
}
void ISR_INT0(void) interrupt 0 using 1
{
TR0=!TR0; //利用外部中断打开和关闭定时器0 用于开始和停止计时
}
void ISR_INT1(void) interrupt 2 using 1
{
if(TR0==0)//停止时才可以清零
CLR();
}
void CLR(void)
{
second=0; //利用外部中断清零
msecond=0;
Dis_Shiwei=tab[msecond/10];//十位显示值处理
Dis_Gewei=tab[msecond%10]; //个位显示处理
//共阴数码管 0-9
unsigned char Dis_Shiwei;//定义十位
unsigned char Dis_Gewei; //定义个位
unsigned char S_Dis_Shiwei;//定义秒十位
unsigned char S_Dis_Gewei; //定义秒个位
unsigned char second,msecond;
void CLR(void);
void delay(unsigned int cnt)
{
while(--cnt);
}
main()
{
EX0=1;//外部中断0设置（打开外部中断0）
IT0=1;
EX1=1;//外部中断1设置
/*
1、清零
2、硬件要求：数码管、晶振12M
*/

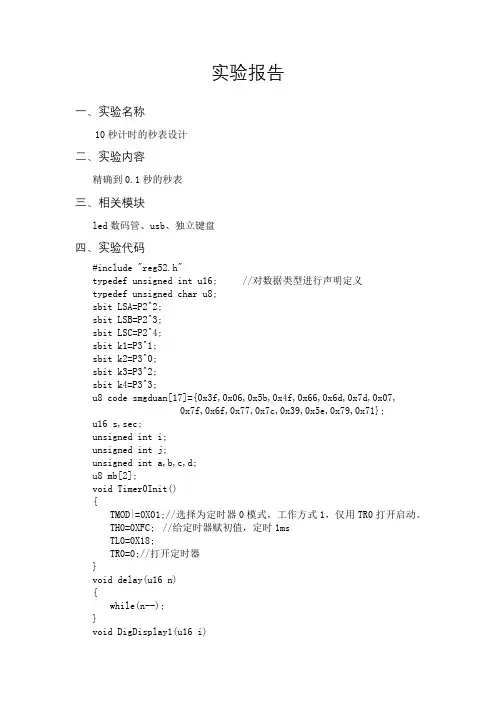

51单片机实验 秒表设计
实验报告一、实验名称10秒计时的秒表设计二、实验内容精确到0.1秒的秒表三、相关模块led数码管、usb、独立键盘四、实验代码#include "reg52.h"typedef unsigned int u16; //对数据类型进行声明定义typedef unsigned char u8;sbit LSA=P2^2;sbit LSB=P2^3;sbit LSC=P2^4;sbit k1=P3^1;sbit k2=P3^0;sbit k3=P3^2;sbit k4=P3^3;u8 code smgduan[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};u16 s,sec;unsigned int i;unsigned int j;unsigned int a,b,c,d;u8 mb[2];void Timer0Init(){TMOD|=0X01;//选择为定时器0模式，工作方式1，仅用TR0打开启动。
TH0=0XFC; //给定时器赋初值，定时1msTL0=0X18;TR0=0;//打开定时器}void delay(u16 n){while(n--);}void DigDisplay1(u16 i){switch(i){case(0):LSA=0;LSB=0;LSC=0; break;case(1):LSA=1;LSB=0;LSC=0; break;case(2):LSA=0;LSB=1;LSC=0; break;case(3):LSA=1;LSB=1;LSC=0; break;case(4):LSA=0;LSB=0;LSC=1; break;case(5):LSA=1;LSB=0;LSC=1; break;case(6):LSA=0;LSB=1;LSC=1; break;case(7):LSA=1;LSB=1;LSC=1; break;}if (i==1){P0=smgduan[mb[i]]+0x80;//发送段码}else{P0=smgduan[mb[i]];}delay(1); //间隔一段时间扫描P0=0x00;//消隐}void DigDisplay2(u16 i){i=i+3;switch(i){case(0):LSA=0;LSB=0;LSC=0; break;case(1):LSA=1;LSB=0;LSC=0; break;case(2):LSA=0;LSB=1;LSC=0; break;case(3):LSA=1;LSB=1;LSC=0; break;case(4):LSA=0;LSB=0;LSC=1; break;case(5):LSA=1;LSB=0;LSC=1; break;case(6):LSA=0;LSB=1;LSC=1; break;case(7):LSA=1;LSB=1;LSC=1; break;}if (i==4){P0=smgduan[a]+0x80;}else{P0=smgduan[b];}delay(1);P0=0x00;}void DigDisplay3(u16 i){i=i+6;switch(i){case(0):LSA=0;LSB=0;LSC=0; break;case(1):LSA=1;LSB=0;LSC=0; break;case(2):LSA=0;LSB=1;LSC=0; break;case(3):LSA=1;LSB=1;LSC=0; break;case(4):LSA=0;LSB=0;LSC=1; break;case(5):LSA=1;LSB=0;LSC=1; break;case(6):LSA=0;LSB=1;LSC=1; break;case(7):LSA=1;LSB=1;LSC=1; break;}if (i==7){P0=smgduan[c]+0x80;}else{P0=smgduan[d];}delay(1);P0=0x00;}void key1(){delay(10);if(k1==0){TR0=!TR0;while(!k1);}}void key2(){delay(10);if(k2==0){s=0;sec=0;while(!k2);}}void key3(){delay(10);if(k3==0){if (j==0) j=1;else j=0;if (j==1){a=mb[1];b=mb[0];}if (j==0){c=mb[1];d=mb[0];}while(!k3);}}void key4(){delay(10);if(k4==0){s=0;sec=0;a=0;b=0;c=0;d=0;while(!k2);}}void main(){Timer0Init();i=0;j=0;while(1){delay(10);key1();if(TF0==1){TF0=0;TH0=0XFC; //给定时器赋初值，定时1msTL0=0X18;s++;}if(s==60){s=0;sec++;if(sec==100)sec=100;}key2();mb[0]=sec%10;mb[1]=(sec/10)%10;key3();DigDisplay1(i);DigDisplay2(i);DigDisplay3(i);i++;i=i%2;key4();}}五、实验效果K1作用：启动、开始或暂停计时K2作用：计数位清零K3作用：记录当前时间并显示K4作用：清零所有的数码管六、实验遇到的问题经过前几次的实验，0到10秒的计数已经不成问题，本次实验的难点主要在几个按键的功能实现上。
基于51单片机的数字秒表课程设计
电气与自动化工程学院卓越工程师培养计划暑期实训报告题目秒表系统的设计年级11级专业自动化班级卓越班学号*********姓名俞雷地点大学生创新实验室日期2012年8月12日~2012年8月20日目录一、单片机简介............................................................................- 2 -二、设计目标................................................................................- 3 -1、设计目的： (3)2、具体操作： (3)三、硬件设计................................................................................- 4 -原理图：. (4)四、系统的软件设计....................................................................- 5 -1、软件整体设计思路： (5)2、软件流程图： (5)3、程序： (6)（1）数码管秒表显示程序： ...................................................- 6 -（2）1602液晶秒表显示程序：............................................ - 13 -五、系统的调试及设计结果..................................................... - 18 -1602液晶——秒表显示效果图：. (18)LED数码管——秒表显示效果图： (18)六、创新实验室课程设计小结................................................. - 19 -一、单片机简介单片机以其高可靠性、高性价比、低电压、低功耗等一系列优点，近几年得到迅猛发展和大范围推广，广泛应用于工业控制系统，数据采集系统、智能化仪器仪表，及通讯设备、日常消费类产品、玩具等。
基于51单片机秒表的程序的设计[1]
![基于51单片机秒表的程序的设计[1]](https://img.taocdn.com/s3/m/2ebe8c8eed630b1c59eeb5fc.png)
基于51单片机秒表的程序设计1．设计目的：（1）利用单片机定时器中断和定时器计数方式实现秒、分定时。
（2）通过LED显示程序的调整，熟悉8155与8051，8155与LED的接口技术，熟悉LED动态显示的控制过程。
（3）通过键盘程序的调整，熟悉8155与矩阵式键盘的接口技术，熟悉键盘扫描原理。
（4）通过阅读和调试简易秒表整体程序，学会如何编制含LED动态显示、键盘扫描和定时器中断等多种功能的综合程序，初步体会大型程序的编制和调试技巧。
2．设计步骤与要求（1）要求：以8位LED右边2位显示秒，左边6位显示0，实现秒表计时显示。
以4×4矩阵键盘的KE0、KE1、KE2等3键分别实现启动、停止、清零等功能。
（2）方法：用单片机定时器T0中断方式，实现1秒定时；利用单片机定时器1方式3计数，实现60秒计数。
用动态显示方式实现秒表计时显示，用键盘扫描方式取得KE0、KE1、KE2的键值，用键盘处理程序实现秒表的启动、停止、清零等功能。
（3）软件设计：软件整体设计思路是以键盘扫描和键盘处理作为主程序，LED动态显示作为子程序。
二者间的联系是：主程序查询有无按键，无按键时，调用二次LED动态显示子程序（约延时8ms）后再回到按键查询状态，不断循环；有按键时，LED动态显示子程序作为按键防抖延时被连续调用二次（约延时16ms），待按键处理程序执行完后，再回到按键查询状态，同时兼顾了按键扫描取值的准确性和LED动态显示的稳定性。
秒定时采用定时器T0中断方式进行，60秒计数由定时器1采用方式3完成，中断及计数的开启与关闭受控于按键处理程序。
由上述设计思路可设计出软件流程图如图1.1所示。
（5）程序编制：编程时置KE0键为“启动”，置KE1键为“停止”，置KE2键为“清零”，因按键较少，在处理按键值时未采用散转指令“JMP”，而是采用条件转移指令“CJNE”，每条指令后紧跟着一条无条件跳转指令“AJMP”，转至相应的按键处理程序，如不是上述3个按键值则跳回按键查询状态。
