电功率题型分类整理汇总
九年级物理《电功率》精选题型
电功率1. 电能电功●发电机或电池等电源将其他形式的能转化为电能,用电器则将电能转化为其他形式的能。
●生活中常用的电能单位是千瓦时(kW·h),是电功率为1 kW 的用电器使用1 h 所消耗的电能。
1 kW·h = 3.6×106 J。
●消耗电能的多少用电能表来计量。
电能表的计数器上前后两次的读数之差,为相应时间段内用去的电能。
●电流做了多少功,用电器就消耗了多少电能。
电功与电压、电流和通电时间的关系是W =UIt。
2. 电功率●电功率是描述电流做功快慢的物理量,它的定义式是P = w,即电功与时间之比。
t●电功率与电流和电压的关系是P = UI。
利用这个关系式,可以测出用电器的实际用电功率。
3. 额定电压额定功率●用电器正常工作时两端的电压是额定电压,此时它的电功率是额定功率。
●实际情况中,用电器往往不是处于额定电压下,它的电功率不等于额定功率,可以通过关系式P = UI得到它的实际功率。
●为使用电器能正常工作,同时要保证其使用寿命,应尽量让用电器在额定电压下工作。
4. 电流的热效应●当电流通过导体时,电能转化成内能的现象,叫做电流的热效应。
●各种用电器里都有导体,所以只要用电器通电,就会发热。
●电热可供利用,但有时也有危害。
5. 焦耳定律●电流通过导体产生的热量跟电流的二次方成正比,跟导体的电阻成正比,跟通电时间成正比。
这个规律叫做焦耳定律。
●焦耳定律可以用公式Q = I2Rt来表示。
考查内容:电能和电功的计算、电能表的参数、电功率的计算、额定功率、“伏安法”测量小灯泡的电功率、电流的热效应、焦耳定律的应用等。
电能和电功1.用电器消耗电能的过程,实质上是电能转化为________的过程。
有多少________能转化为其他形式的能量,我们就说电流做了多少功。
电流________叫做电功。
2.关于电流做功过程中的能量转化,下列说法中错误的是()A.电动机主要是把电能转化为机械能B.白炽灯主要是把电能转化为内能C.给蓄电池充电是化学能转化为电能D.电炉主要是把电能转化为内能3.一个电能表,表盘上标明“720 revs /(kW · h)”,当接在这个电能表上的用电器消耗0.5kW · h 的电能,电能表上的转盘转过________转。
电功率典型题型
电功率是物理学中一个重要的概念,涉及到的典型题型非常多。
下面,我将列举几种常见的电功率题型,并给出相应的解题思路和答案。
1. 计算简单电功率题目:一个灯泡的额定电压为220V,额定功率为100W,求该灯泡的电功率。
解题思路:根据电功率的定义,电功率等于电压与电流的乘积。
因此,我们需要先求出灯泡的额定电流,再乘以额定电压即可得到电功率。
答案:该灯泡的电功率为100W。
2. 计算串联电路中的电功率题目:两个电阻R1和R2串联接入电路,电压分别为U1和U2,求电路的总电功率。
解题思路:根据串联电路的特点,电流处处相等。
因此,电路的总电功率等于各个电阻电功率之和。
先求出总电流,再分别求出两个电阻的电功率,最后相加即可得到总电功率。
答案:电路的总电功率为P = P1 + P2。
3. 计算并联电路中的电功率题目:两个电阻R1和R2并联接入电路,电流分别为I1和I2,求电路的总电功率。
解题思路:根据并联电路的特点,各个支路电压相等。
因此,电路的总电功率等于各个支路电功率之和。
先求出总电压,再分别求出两个电阻的电功率,最后相加即可得到总电功率。
答案:电路的总电功率为P = P1 + P2。
4. 计算电动机的电功率题目:一个电动机在额定电压下工作时的电流为I,额定功率为P,求电动机的电功率。
解题思路:电动机工作时既消耗电能又转化为机械能。
因此,我们需要先求出电动机消耗的电能,再将其转化为机械能进行计算。
根据能量守恒定律,电动机消耗的电能等于输出的机械能与内部电阻消耗的能量之和。
最后求出电动机的电功率。
答案:电动机的电功率为P = UI - I²R其中R为电动机的内阻。
电功电功率题型总结(最新)
中考电功电功率题型总结一:用电器规格之应用)“220V 40W”的灯,其额定电流是多少?1、(求I额2、(求电阻)“220V 40W”的灯,其电阻是多少?3、(已知U实求P实)“220V 40W”的灯,接入110V电路,实际功率是多少?4、(已知功率时间求电功焦耳J)“220V 40W”的灯,正常发光1小时,消耗电能多少焦耳?5、(已知功率时间求电功 KWh度)“220V 40W”的灯,正常发光1小时,消耗电能多少度?6、(一度电,本领大)一度电可使“220V 40W”的灯正常发光多少小时?二:电能表题型四种某电能表标有“220V 10(40)A 1600imp/KWh”7、该电能表能测量的最大功率是多少?8、(电能表适用吗?)某土豪家有盏照明灯“220V 40W”6盏,电磁炉“220V 1800W”一个,“220V 2200W”的空调3台,问此电能表适用吗?(二种方法比功率比电流)9、(电费及节约用电)该土豪家所有用电器每天少用1小时,则一年365天节约电能多少度?节约电费多少元?(0.5元/KWh)10、(利用电能表和秒表测电功率)小明家新买一台号称“一晚只用一度电”的空调,结果大失所望,于是小明关闭家中其他所有用电器,只让该空调单独工作,发现电能表LED脉冲指示灯3min闪烁200次,则该空调实际功率是多少?三:欧姆定律与电功率结合题11、(串联等流分压问题)“6V 3W”的灯,要接入9V电路,需( )联一个多大的电阻?12、(并联分流等压问题)“6V 3W”的灯,要接入2A电路,需( )联一个多大的电阻?13、(变阻器有二个特殊位置)“220V 40W”的灯与"990Ω "的滑动变阻器串联构成调光台灯,求调光台灯的功率范围?14、(串联亮度问题)“6V 3W”的灯和“6V 6W”的灯串联接在6V电路,哪一个灯亮?(比亮度就是比实际功率,P实越大,灯泡越亮)15、(并亮度问题)“6V 3W”的灯和“6V 6W”的灯并联接在6V电路,哪一个灯亮?(比亮度就是比实际功率,P实越大,灯泡越亮)16、(比例问题)电阻R1和R2的阻值之比为2:3把它们串联在电路中通电10s,则它们两端的电压之比为通过的电流之比为电功率之比为消耗电能之比为放出热量之比。
电功率知识点总结和题型总结
电功率知识点总结和题型总结一、电功率选择题1.具有防雾除露、化霜功能的汽车智能后视镜能保障行车安全,车主可通过旋钮开关实现功能切换。
图是模拟加热原理图,其中测试电源的电压为10V,四段电热丝电阻均为10Ω,防雾、除露、化霜所需加热功率依次增大。
下列说法正确的是()A. 开关旋至“1”档,开启化霜功能B. 开启防雾功能,电路总电阻为5ΩC. 化霜与防雾电路的总功率之差为15WD. 从防雾到除露,电路总电流变化1A 【答案】 C【解析】【解答】由图知道,当开关旋至“1”档时,两条电阻丝串联接入电路,此时电路总电阻最大为2R=2×10Ω=20Ω,由知道,此时电功率最小,开启防雾功能,AB不符合题意;此时电路中的电流是: =0.5A;此时电路的总功率是:P1=UI1=10V×0.5A=5W;当开关旋至“2”档时,一条电阻丝单独接入电路,电阻较大(大于并联时的总电阻),电路消耗的功率较小,此时为除露功能;此时电路中的电流是:=1A;从防雾到除露,电路总电流变化量是:I2-I1=1A-0.5A=0.5A,D不符合题意;当开关旋至“3”档时,两条电阻丝并联接入电路,总电阻最小,总功率最大,此时为化霜功能,电路的总电阻是:,电路的总电流是:=2A;此时总功率是:P3=UI3=10V×2A=20W,化霜与防雾电路的总功率之差是:P3-P1=20W-5W=15W,C符合题意。
故答案为:C【分析】结合电路图,理清开关处于不同状态时元件的连接方式,由知道对应的状态,再逐项进行计算即可.2.将标有“6V 3W”和“6V 2W”的甲、乙两只小灯泡串联起来,接在电压为6V的电源两端,接通电路后,以下说法正确的是()A. 两只小灯泡都不能正常工作,甲灯比乙灯亮B. 两只小灯泡都能正常发光C. 通过乙灯的电流较大,所以乙灯较亮D. 两只小灯泡的总功率小于2W【答案】 D【解析】【解答】甲灯的电阻R1==12Ω,乙灯的电阻R2==18Ω,甲灯的实际功率P甲=I2R1,乙灯的实际功率P乙=I2R2,因为R1<R2,所以P甲<P乙,所以乙灯亮,两灯串联后电流相同,但两端的电压都小于额定电压,所以都不能正常工作,故ABC错误,两灯消耗的总功率P总==1.2W<2W,故D正确.故选D.3.现有一个电压不变的电源,两个定值电R1、R2.先将这两个电阻以某种形式连接到电源上,R1消耗功率为P0;再将它们以另一种形式连接到该电源上,R1消耗功率为9P0.两种连接形式中均有电流通过R2,则先后两种连接形式中()A. 两端的电压比为1:2B. 两端的电压比为1:3C. 消耗的功率比为1:9D. 消耗的功率比为2:9【答案】 B【解析】【解答】(1)将这两个电阻以某种形式连接到电源上,R1消耗功率为:P0= --------------①另一种形式连接到该电源上R1消耗功率为:9P0= --------------②由①②可得:=9× ,解得R1两端的电压比为:U1:U1′=1:3,A不符合题意、B符合题意;⑵因为R1、R2接到同一电源上,且第2次R1两端的电压更大,所以,第一种以串联方式连接;第2次以并联方式连接,如下图:则由并联电路的特点和前面的解答可得,电源电压U=U1′=3U1;因为串联电路两端电压等于各部分电压之和,所以,串联时,R2两端的电压U2=U-U1=3U1-U1=2U1,并联时,R2两端的电压U2′=U=3U1;则第一种连接时,R2消耗的功率:P2= ;第二种连接时,R2消耗的功率:P2′= ;则 = =()2=()2= ,C、D不符合题意。
2024年中考物理复习辅导《电功率必考基础题型和进阶题型归类》
电功率必考基础题型和进阶题型归类一、基础题型题型1.电能表1.小明同学在晚上学习时,使用“220V 40W”的灯泡3小时,则电路中消耗了________的电能。
若电路中接有“600revs/kW·h”的电能表,在这段时间内电能表的表盘转了_______转。
2.如图为某款电能表表盘的部分参数,关于该电能表,下列说法正确的是()A.此时电能表的读数为631.6JB.该电能表正常工作时的电流为20AC.该电能表所在家庭电路的用电器同时工作时总功率不能超过2200WD.将一个100W的电风扇单独接入电路中正常工作24min,电能表的转盘转过100转题型2.电功率定义3.下列关于电能、电功和电功率的一些说法中,正确的是()A.通过用电器的电流做功越多,则用电器功率就越大B.用电器消耗的电功率越小,则电流做的功就越少C.千瓦和千瓦时都是电功率的单位D.用电器消耗的电功率越大,则电流做功越快,用电器消耗的电能也越快题型3.两套单位4. 2007年5月,重庆开县某小学遭雷击造成多人伤亡的重大安全事故。
如果某次闪电的能量为4×109J,则这次闪电释放的电能可供100W的灯泡持续工作________s(设灯泡寿命足够长);若这次闪电持续的时间为0.1s,则它的功率为_________W。
题型4.灯泡亮度问题5.“220V 40W”、“110V 40W”和“36V 40W”三盏电灯都正常发光,它们的亮度情况是___________;三灯串联,则__________最亮;若三灯并联,则__________最亮。
6.标有“6V 6W”和“6V 3W”的灯泡L1和L2串联接在6V电源上,设灯丝电阻不变,则()A.L1、L2通过的电流之比为2∶1B.L1、L2的实际功率之比为2∶1C.电源电压为12V,L1、L2均正常发光D.电源电压为9V,L2正常发光题型5.额定功率和实际功率7.现有两只标有“PZ220V 50W”和“PZ220V 25W”的灯泡L1、L2,不考虑温度对灯丝电阻的影响,下列分析正确的是()A.两灯均正常发光时,L1的电阻比较大B.将两灯串联接入220V电路中,L1比L2更亮C.将两灯串联接入220V电路中,两灯消耗的总功率为75WD.将两灯并联接入220V电路中,通过L1、L2的电流之比为2∶1题型6.串并联电功率比值问题8.如图所示,当S闭合,甲、乙两表是电压表时,两表示数之比U甲∶U乙=5∶3,当S断开,若甲、乙两表都为电流表时()A.甲、乙两表示数之比为2∶5B.甲、乙两表示数之比为3∶5C.通过R1与R2上的电流之比为2∶3D. R1与R2消耗的功率之比为2∶3二、进阶题型题型1.动态电路分析1.如图所示,电路中电源电压恒为4.5V,电压表量程为0~3V,电流表的量程为0~ 0.6A,滑动变阻器的规格为“35Ω2A”,灯泡铭牌标有“3V 0.9W”的字样(灯丝电阻不变)。

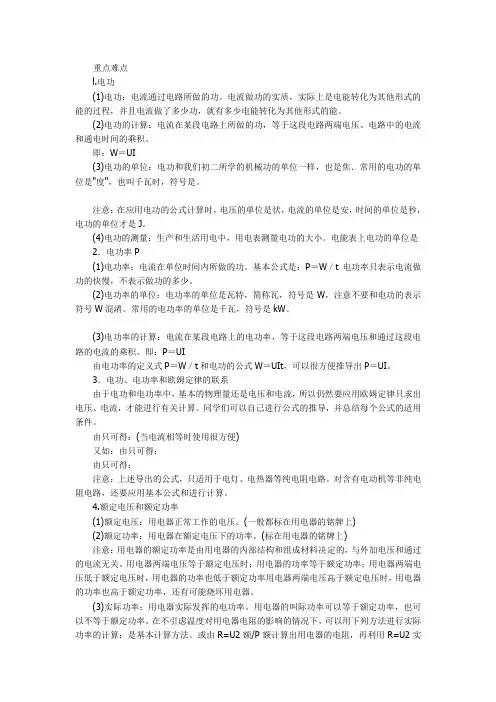

初中电功率知识和题型总结
重点难点l.电功(1)电功:电流通过电路所做的功。
电流做功的实质,实际上是电能转化为其他形式的能的过程,并且电流做了多少功,就有多少电能转化为其他形式的能。
(2)电功的计算:电流在某段电路上所做的功,等于这段电路两端电压、电路中的电流和通电时间的乘积。
即:W=UI(3)电功的单位:电功和我们初二所学的机械功的单位一样,也是焦.常用的电功的单位是"度",也叫千瓦时,符号是。
注意:在应用电功的公式计算时,电压的单位是伏,电流的单位是安,时间的单位是秒,电功的单位才是J。
(4)电功的测量:生产和生活用电中,用电表测量电功的大小。
电能表上电功的单位是2.电功率P(1)电功率:电流在单位时间内所做的功。
基本公式是:P=W/t电功率只表示电流做功的快慢,不表示做功的多少。
(2)电功率的单位:电功率的单位是瓦特,简称瓦,符号是W,注意不要和电功的表示符号W混淆。
常用的电功率的单位是千瓦,符号是kW。
(3)电功率的计算:电流在某段电路上的电功率,等于这段电路两端电压和通过这段电路的电流的乘积。
即:P=UI由电功率的定义式P=W/t和电功的公式W=UIt,可以很方便推导出P=UI。
3.电功、电功率和欧姆定律的联系由于电功和电功率中,基本的物理量还是电压和电流,所以仍然要应用欧姆定律只求出电压、电流,才能进行有关计算。
同学们可以自己进行公式的推导,并总结每个公式的适用条件。
由只可得:(当电流相等时使用很方便)又如:由只可得:由只可得:注意:上述导出的公式,只适用于电灯、电热器等纯电阻电路。
对含有电动机等非纯电阻电路,还要应用基本公式和进行计算。
4.额定电压和额定功率(1)额定电压:用电器正常工作的电压。
(一般都标在用电器的铭牌上)(2)额定功率:用电器在额定电压下的功率。
(标在用电器的铭牌上)注意:用电器的额定功率是由用电器的内部结构和组成材料决定的,与外加电压和通过的电流无关。
用电器两端电压等于额定电压时;用电器的功率等于额定功率;用电器两端电压低于额定电压时,用电器的功率也低于额定功率用电器两端电压高于额定电压时,用电器的功率也高于额定功率,还有可能烧坏用电器。
电功率知识点总结和题型总结经典
电功率知识点总结和题型总结经典一、电功率选择题1.如图所示电路,电源电压为12V且保持不变。
闭合开关S,当滑片P置于变阻器的中点时,电压表的示数为4V;当滑片P置于变阻器的b端时,电压表的示数变化了2V,在10s内定值电阻产生的热量为则下列结果正确的是A. 电路中的最小电流为B. 滑片P在中点时,9s内滑动变阻器R消耗的电能为60JC. R先后两次消耗的电功率之比为D. 先后两次消耗的电功率之比为【答案】C【解析】【解答】由电路图知道,定值电阻与滑动变阻器串联电压表测量滑动变阻器的电压;由串联电路起分压作用知道,滑片从中点到b端时,电压表示数增大了2V,即滑片P 置于变阻器的b端时,电压表示数是4V+2V=6V;由Q=U2/Rt知道,定值电阻的阻值是:R1 =U12/Q1t=(12V−6V)2/60J×10s=6Ω;当滑片在b点时,滑动变阻器接入电路的阻值最大,则电路中的电流最小,此时I最小=U1/R1=12V−6V/6Ω=1A,A不符合题意;当滑片在中点时,电路中的电流是:I=U′1/R1=12V−4V/6Ω=4/3A,所以,9s内滑动变阻器R消耗的电能是:W=UIt=4V×4/3A×9s=48J,B不符合题意;由以上分析结合P=UI知道,R先后两次消耗的电功率之比是:,C符合题意;同理知道,R1先后两次消耗的电功率之比是:,D不符合题意,故答案为:C。
【分析】结合电路图,理清电路的连接方式及电表的测量对象,根据串联电路分压规律可知滑片从中点到b端时,电压表示数将增大,因此电压表示数增大了2V,再利用串联电路的特点、欧姆定律以及电功、功率计算公式进行计算即可.2.如图所示的电路中,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P向左滑动时,下列判断正确的是()A. 电压表示数变小B. 电压表示数不变C. 灯泡L的亮度不变D. 电压表与电流表A示数比值变小【答案】 D【解析】【解答】解:由电路图可知,灯泡L与滑动变阻器R串联,电压表V1测电源两端的电压,电压表V2测R两端的电压,电流表测电路中的电流,因电源电压保持不变,所以,滑片移动时,电压表V1示数不变,A不符合题意;当滑动变阻器的片P向左滑动时,变阻器接入电路中的电阻变小,电路的总电阻变小,由I= 可知,电路中的电流变大,即电流表A的示数变大,则电压表V1与电流表A示数比值变小,D符合题意;变阻器接入电路中的电阻变小,由串联电路的分压特点可知,R两端分得的电压变小,即电压表V2示数变小,B不符合题意;电源电压不变,R两端分得的电压变小,则灯泡L两端的电压变大,因灯泡的亮暗取决于实际功率的大小,所以,由P=UI可知,灯泡的实际功率变大,灯泡变亮,C不符合题意。
专题关于电功率的计算
6.某同学在做电学实验时,连成电路如图所示, 已知他所使用的电流表量程为0~0.6A,电压表 量程为0~3V,滑动变阻器的规格为“20Ω 1A”, 定值电阻R的规格为“10Ω 0.5A”,电源电压为 6V且保持不变.S闭合后,在实验操作正确的情 况下
⑴电流表的变化范围 0.2A—0.3A
趣味思考
220V 100W
根据上面所给的信息再 加上一个条件你又可以 设计出多少问题?
比比看,看谁设计的问题多!
220V100W
4、该灯泡正常发光1小时消耗 的电能是多少?
5、1千瓦时的电能可使该灯泡正常发 光多长时间?
6.若把“220V100W”的灯泡接到110V的 电路中,该灯泡的实际功率是多少?
滑动变阻器规格“20Ω lA”,灯泡L标有“2.5V 1.25W”
字样(忽略灯丝电阻变化),在不损坏电路元件的情况
下,下列判断正确的是( )
D
A.电路中电流变化的范围是0.18A一0.5A 0.3A—0.5A
B.滑动变阻器阻值变化的范围是2.5Ω~10Ω
C.灯泡的最小功率是0.162W 0.45W 4Ω—10Ω
两盏灯泡并联时,正常工作的灯泡是额定电 压小的灯泡
变式练习1:若把“6V 9W”和一个“8V
16W”的灯泡并联在电路中,为了不损坏 灯泡,电路两端的最大电压为 6V ;
干路中的最大电流为 3A ;电路的最 大功率为 18W 。
2.(14荆州)如图所示电路,灯泡L1标有 “6V 6W”,L2标有“6V 3W”,电流表A1的 量程是0 ~ 3A, A2的量程为0~0.6A,电 压表量程0~15V,在a、b间接入电压可调的 直流电源.闭合开关S后,假设灯泡电阻不 随温度变化,为保证所有电学元件的安全, 则允许加的电源电压和通过电流表A1的电
电功率计算题-十大类(有答案
电功率计算题一,W=P/t的应用1.“220 V 500 W〞的小电炉子接在家庭电路中使用,求:(1)半个小时它能放出多少焦耳的热量“(2)你还能算出该电炉子的哪些物理量“请任意选择两个计算出来3)(1)因为电炉子消耗的电能全部用来产生热量,所以Q=0.9 ×106J(2)I=2.3 A,R=96.8 Ω答:能算出的量有炉子的电流约2.3 A和电阻约96.8 Ω。
2.接在家庭电路上的一盏灯,在10 min消耗的电能是2.4×104J.求这盏灯的电功率和通过灯丝的电流.41.40 W、0.18 A3.一台额定电压为220V,制冷额定功率为1000W的空调,温度设定从原来24℃改为28℃,仅此一项措施,家中的电能表平均每天少走2.5kW·h。
求:〔1〕这台空调正常制冷时,工作电流是多少“〔2〕这台空调一个月〔按30天计算〕可节约电能多少kW·h“〔3〕*“希望小学〞,每间教室有两盏“220V 40W〞电灯,则这台空调一个月所节约的电能,可供这两盏电灯正常发光多少小时“4.5 75 937.54.一个电热水器,其额定电压是220 V,他将家中的其他用电器全部关闭,将电热水器接入电路中,经过12 min,他发现电能表的示数增加了0.1度,请你帮他计算出:〔1〕这个电热水器的功率多大?〔2〕这个电热水器正常工作时的电流多大?〔3〕这个电热水器正常工作时的电阻多大?27)〔1〕500 W〔2〕2.27 A〔3〕96.8Ω二,根本计算应用1.一个额定电压为2.5 V的小灯泡,正常发光时通过灯丝的电流为0.2 A,求〔1〕小灯泡的额定功率;〔2〕小灯泡发光时的灯丝电阻;〔3〕通电1 min小灯泡消耗多少电能?P额=U额·I额=2.5 V×0.2 A=0.5 W.〔2〕由欧姆定律I=可得R=,所以小灯泡发光时的灯丝电阻为:R===12.5Ω.〔3〕W=Pt=P额×60 s=0.5 W×60 s=302.电阻R1和R2并联后,接到6V的电源上.假设开关闭合后,电流表A1、A的示数分别为0.1 A和0.3 A.求:(1)电阻R1的阻值;(2)通过电阻R2的电流;(3)电阻R1的发热功率?7)1.60Ω 2.0.2 A 3.0.6 W3.有、两个电阻,将它们并联后接到一个电源上..测得电路中的总电流为1A.求:〔1〕中的电流.〔2〕的功率是多大?〔1〕0.6A〔2〕7.2W4.一个小灯泡与一个的电阻串联在10V的电路中,恰好正常发光,这时小灯泡的功率W,求小灯泡正常发光时的电阻是多少?答案:.点拨:根据定值电阻R同灯泡串联在10V的电路中里,小灯泡的功率为5W可列式为,解之,.5.“6V3W〞的小灯泡一个,18伏的电源一个。
电功率知识点总结和题型总结
电功率知识点总结和题型总结一、电功率选择题1.下列关于电能的说法正确的是()A. 可以通过电流表把电能直接测量出来B. 电能的单位是“度”,学名叫做千瓦C. 消耗电能越多的用电器,电功率就越大D. 消耗电能相同的用电器,产生的热量不一定相同【答案】 D【解析】【解答】A.电流表可以测量电流,不能测量电能,A不符合题意;B.电能的单位是“度”,又叫千瓦时,B不符合题意;C.电功率越大,表示电流做功快,C不符合题意;D.消耗电能相同的用电器,产生的热量不一定相同,D符合题意。
故答案为:D.【分析】电功率表示电流做功的快慢,不同用电器,转化成的热的效率不同。
2.如图所示,电源电压不变,先闭合S1,再闭合S2,下列说法正确的是()A. 电压表、电流表示数均变小B. 电压表示数变大,电路总功率变大C. 电压表示数不变,总电阻变小,电流表示数变大D. 电压表与电流表示数的比值变大【答案】B【解析】【解答】A、C、由图可知,先闭合S1时,两电阻串联,电流表测量电路中的电流,电压表测R1两端的电压;根据串联电路的电压特点可知,其示数小于电源电压;再闭合S2,R2被短路,电路为R1的简单电路,电流表测量电路中的电流,电压表测量的是电源电压,所以电压表的示数变大;R1的电阻小于两电阻串联的总电阻,即总电阻减小,根据欧姆定律可知,电路中的电流变大,即电流表示数变大,AC不符合题意;B、电源电压不变,电流变大,根据P=UI可知,电路的总功率变大,B符合题意;D、两开关都闭合时,由欧姆定律可知,电压表与电流表示数的比值,即为电阻R1的阻值,所以该比值不变,D不符合题意。
故答案为:B。
【分析】结合电路图,判断开关闭合、断开时电路连接方式的辨别和电表所测电路元件,利用串联电路的特点和欧姆定律分析即可.3.如图所示的电路中,电源电压保持不变,当开关S闭合时,灯L正常发光,如果将滑动变阻器的滑片P向右滑动,下列说法正确的是()A. 电压表示数变小,灯L变亮B. 电压表示数变小,灯L变暗C. 电压表示数变大,灯L变亮D. 电压表示数变大,灯L变暗【答案】D【解析】【解答】由电路图可知,灯泡L与滑动变阻器R串联,电压表测R两端的电压,电流表测电路中的电流,将滑动变阻器的滑片P向右滑动时,接入电路中的电阻变大,电路中的总电阻变大,由可知,电路中的电流变小,由可知,灯泡两端的电压变小,因灯泡的亮暗取决于实际功率的大小,所以,由可知,灯泡的实际功率变小,灯泡L变暗,AC不符合题意;因串联电路中总电压等于各分电压之和,所以,滑动变阻器R两端的电压变大,即电压表的示数变大,B不符合题意、D符合题意。
电功率题型分类整理汇总
电功率题型一、 定义类习题:1.一台洗衣机工作0.5h,电流做功3.6×106J, 这台洗衣机消耗的电能是( )J 。
二、电能表问题:1.只将一个“220V 800W ”的电暖气接入示数为的电能表所在的电路中,正常工作5 h ,消耗电能_______ kW ·h ,此时电能表示数变为。
三. 电路超载、过载问题:1:有一只“220V,5A ”的电能表,按规定最多可接“22OV,40W ”的电灯:( )A 、25盏;B 、27盏;C 、28盏;D 、30盏;2.随着生活水平的不断提高,小明同学准备重新装修。
他家原来所用电能表的规格是“220V 10A ”,原有250W 电冰箱一台、800W 的电饭锅一只、200W 的洗衣机一台,其余照明灯和电视机的功率总计约有180W ,这些用电器在电路上是相互 联的,若它们同时正常工作,通过电能表的实际电流是 A ;现在准备再增加2000W 的空调两台,以及功率为400W 的装饰灯组,于是,这次重新装修时,除了更换室内所有导线和保险丝外,还必须更换的主要电路元件是 。
四. 实际功率及其应用问题:1、 灯泡明亮程度问题:1:标着“220V, 40W ”和“36V, 40W ”的两只电灯, 都正常发光时, 比较它们的亮度, 则: ( )A 、“220V, 40W ”的灯较亮;B 、“36V, 40W ”的灯较亮;C 、两只灯一样亮D 、无法判断哪只电灯较亮 。
2、两只额定电压相同的灯泡串联后接在电源上,亮度不同,则 ( )A 、 较亮灯泡的额定功率较大;B 、较亮灯泡两端的电压较大;C 、 通过较亮灯泡的电流较大;D 、较亮灯泡的电阻较小。
2、“两表一器”问题:1:甲、乙用电器上分别标着“220V,15W ”、“110V,100W ”,它们都在额定电压下工作, 则下列说法中正确的是: ( )A 、甲用电器做功一定少;B 、乙用电器做功一定快;C 、完成相同的功, 甲用电器所用的时间一定少;D 、相同的时间内, 乙用电器完成的功一定少。
电功率题型分类复习(分十类)
A B C D一、定义类1.下列单位中,哪个不是电功单位:( )。
A .焦耳 B .伏·安·秒 C .伏·安 D .千瓦·时2.图2所示的家用电器中,利用电流热效应工作的是3.下列电器正常工作20min 消耗电能最多的是( ) A .电饭煲 B .电热毯 C .电视机 D .电风扇4.小明仔细观察家中的电视机、电风扇、白炽灯和节能灯四种电器,发现它们上面都标有“220 V 40 W ”的字样,若它们都在额定电压下工作相同的时间,则产生的热量最多的是( )A .电视机B .电风扇C .白炽灯D .节能灯 5.下列关于申功率的说法正确的是( ) A 、用电器的电功率越大,它消耗的电能越多 B 、用电器的电功率越大,它消耗电能越快 C 、用电器工作时间越长,它的电功率越大D 、用电器的电能与其功率无关,只与通电时间有关 二、电能表问题6.小明家电能表如图所示,他家同时使用的用电器总功率不能超过 W .将某用电器单独接在该表上工作10min ,电能表上的转盘转过300转.该用电器在上述时间内消耗的电能为 J ,它的电功率 是 W .7.小明4月底观察到自己家里的电能表如图所示,当地5月底再观察时,发现电能表示数如图所示,则他家5月份消耗的电能为 kW•h,小明通过查阅资料了解到,电能表上的电流规格“10(40)A”中“10A”表示基本电流,它是确定电能表有关特性的电流值,“(40)A”是电能表能满足测量准确要求,且能长期正常运行的最大电流值,则他家里同时工作的用电器总功率不宜超过 W .8.小明家有额定功率为一个“220V 1500W ”的电热水器,将其单独接在电路中,发现电能表上铝盘1s 内转了125转,他家的实际电压为 V .(电能表规格为“220V 20A 3000R/KWh ”) 9.小明同学在晚上学习时,使用220V 、40W 的灯泡3小时,则电路中消耗了 的电能,若电路中接有“600revs/kW ·h ”的电能表,则在这段时间内电能表的表盘转了 转。
(word完整版)《电功率》考点归类题型汇编,推荐文档
《电功率》考点归类汇编一、关于电能与电能表1.小明家中的电能表如图7所示,从表盘信息可知,小明家接入的用电器总功率不能超过_________W。
当家里只有微波炉工作时,电能表在1 min内转60转,则微波炉消耗的电能为___________J。
2.暑假期间某同学和家人外出旅游,他忘记将家中电视机的电源关闭,电视机处于屏幕保护状态,出门前它家电能表的示数如图所示,10天后它回到家中,电能表的示数为。
这段时间电视机消耗了Kw·h的电能,电视机处于屏幕保护状态是电功率约为W。
你从电能表的盘面上还能获得什么信息:。
(写出一条即可)3.小鹏同学家的电能表如图6所示,则小鹏家已消耗的电能为___kW•h,转盘已转过______转;他发现家里只使用一只电水壶(其它用电器都关闭)时,观察到电能表转盘3分钟转过100转,电水壶工作时的实际电功率为______W.4.李明家购买了一台空调,购买时广告上宣传牌上标识有“1.5P匹,制冷量3500W”,他查资料发现1.5匹≈1100瓦。
李明想测量空调在一般情况下的实际功率,他只让空调工作,在6min内观察到他家的电能表的表盘转过了60转,电能表上标有600revs/KW·h。
则此时空调的实际功率为W。
5.石刚家的电能表上月的数字是,这个月的数字如右图所示,可知他家本月用电度,若每度电0.45元,则他家本月应支付电费元;目前他家已有40W的灯泡5颗,15W的台灯4个,70W的电视机一台,200W的洗衣机一台,200W的电冰箱一个,750W的电饭锅一个;一天他的父亲未经计算,又购回了一台800W的电磨,石刚的妈妈说:不行了。
而石刚说:不要紧。
于是石刚为家里提出了一条合理的用电措施,你认为这条用电措施可能是。
(此空的答案不唯一,只要回答合理均可给分)6.一串小彩灯,每个小彩灯规格为“4 V 0.3A”,如图所示,在正常情况下,细金属丝由于表面氧化铜而与灯丝支架不导通,若加上200V以上电压时,氧化铜被击穿,细金属丝与灯丝支架导通。
电功电功率题型分类
电功电功率题型分类一、比值问题1、两个电热丝R1、R2,R1:R2=2:3,若将它们串联在电路中,它们两端的电压之比U1:U2=,在相同的时间里,产生的热量之比Q1:Q2=;若将它们并联在电路里,通过它们的电流之比I1:I2=。
2、甲灯标有“220V 60W”、乙灯标有“220V 100W”字样,如果两灯泡钨丝长短一样,则钨丝较粗的是灯,如果将两灯串联在220V的电源上,使用相同时间,甲、乙两灯消耗的电能之比是。
3、如图14所示,若甲、乙两表为电压表,当S闭合时,两表示数之比为U甲︰U乙=3︰2。
若甲、乙两表为电流表,当S断开时,两表示数之比为I甲︰I乙=,此时R1和R2消耗的功率之比P1︰P2=。
4.(2008.贵阳)如图2所示,电源电压保持不变,R1=2R2,开关S断开时,电流表的示数为I1,R1消耗的功率为P1;开关S闭合时,电流表示数为电流表的示数为I2,R1消耗的功率为P2,则A.I1∶I2=1∶1,P1∶P2=3∶1A.I1∶I2=1∶3,P1∶P2=1∶1A.I1∶I2=3∶1,P1∶P2=1∶1A.I1∶I2=1∶1,P1∶P2=1∶35.已知R1:R2=2:1,则()A.串联时,它们的电流之比为2:1 B.串联时,它们的功率之比为1:1C.并联时,它们的电流之比为2:1 D.并联时,它们的电压之比为1:16、一把电炉内有两根相同的电阻丝,第一次将它们并联接入电路,第二次把它们串联接入同一电路,经过相同时间,则两次电炉产生的热量比为()A.1:4 B.4:1 C.2:1 D.1:27、额定电压相同的甲、乙两盏灯,它们额定功率之比为3:2,如果将它们并联接入电路中,它们实际消耗的功率之比为()A.2:3 B.3:2 C.9:4 D.4:98.有两只电阻R1与R2,已知R1=2R2第一次把它们串联在6伏特的电路中,第二次把它们并联在6伏特的电路上,两次连接中,电阻消耗的总功率之比P串∶P并是[ ] A.9∶2。
最新电功率知识点总结和题型总结(word)
最新电功率知识点总结和题型总结(word)一、电功率选择题1.如图甲所示,已知电流表的量程为0~0.6A,电压表的量程为0~15V,滑动变阻器R2的规格为“20Ω 0.5A”。
闭合开关S后,调节滑动变阻器的滑片P,得到电流表与电压表的示数关系如图乙所示。
在保证电路安全的前提下,下列说法中正确的是()A. 电源电压为9VB. R1的阻值为20ΩC. 滑动变阻器的取值范围是2Ω~20ΩD. 电路总功率的变化范围是2W~3W【答案】C【解析】【解答】结合电路图和乙图可得:,;解得:,电源电压为:,AB不符合题意;已知电流表的量程为0~0.6A,滑动变阻器R2的规格为“20Ω 0.5A”,因为串联时电流相等,故电路最大电流为0.5A,此时电路总电阻为:,则滑动变阻器最小电阻为:;当滑动变阻器阻值变大时,分得电压增大,但电源电压为6V,小于电压表的量程,故滑动变阻器阻值可以调整到最大,即20Ω,则滑动变阻器接入电路的取值范围是2Ω~20Ω;最小电流为:,电路最小功率为:;电路最大功率为:。
故答案为:C。
【分析】利用欧姆定律U=IR求出电源电压和电阻R1的值,根据变阻器铭牌和电表的量程,求出变阻器接入电路的阻值范围,由P=UI求电路的总功率.2.如图,电源电压恒为4.5V,电流表的量程为“0~0.6A”,电压表的量程为“0~3V”,灯泡上标有“2.5V 1.25W”(不考虑灯丝电阻变化),滑动变阻器R的规格为“20Ω1A”。
闭合开关,在保证电路安全的情况下,移动滑片P的过程中()A. 电流表的示数最大为0.6AB. 灯泡消耗的最小功率为0.12WC. 电路消耗的最大电功率为2.7WD. 滑动变阻器接入电路的最小电阻为4Ω。
【答案】D【解析】【解答】由电路图知道,灯泡与滑动变阻器R串联,电压表测灯泡两端的电压,电流表测电路中的电流;由于灯泡上标有“2.5V1.25W”,所以由P=UI知道,灯泡的额定电流是:I L =P L/U L=1.25W2.5V=0.5A,即电路的最大电流是0.5A,A不符合题意;因为串联电路中各处的电流相等,当电路中的最大电流I大=0.5A,此时滑动变阻器接入电路中的电阻最小,电路消耗的总功率最大,且电路消耗的最大总功率是:P大=UI大=4.5V×0.5A=2.25W,C不符合题意;由I=U/R知道,灯泡的电阻和滑动变阻器接入电路中的最小阻值分别是:R L =U L/I L=2.5V/0.5A=5Ω,R总=(U-U L)/I大=(4.5V-2.5V)/0.5A=4Ω,D符合题意;当滑动变阻器接入电路中的电阻最大时,电路中的电流最小,灯泡消耗的电功率最小,因串联电路中总电阻等于各分电阻之和,所以,电路的最小电流:I小=U/(R L+R大)=4.5V/(5Ω+20Ω)=0.18A,则灯泡消耗的最小功率:P L小 =I小2 R L =(0.18A)2×5Ω=0.162W,B不符合题意,故答案为:D。
电功率常考基本题型—(疑难解读+解题技巧)2021届九年级物理中考复习(优等生)专题讲义
微专题17-1 电功率常考基本题型知识·解读一,电能1,概念:电能是能让用电器工作地一种能源,电能转化成其他形式能地过程就是电流做功地过程,电能地转化过程中电流所做地功叫电功,用符号W表示,电流做了多少功,就有多少电能转化为其他形式地能。
2,单位:电能和电功地国际单位都是焦耳,称焦,符号为J。
常用单位是“度”,学名千瓦时,符号是kW·h。
1 kW·h=3.6×106 J。
3,电功地计算:(1)计算公式:W=UIt=Pt(普适公式)。
(2)推导公式:由欧姆定律可推导出W=I2Rt=U2Rt(只适用于纯电阻电路)。
4,电能地测量:测量工具——电能表(1)相关电能表地几个重要参数地意义:①“220 V”表示电能表应接在220 V地电路中使用,即额定电压为220 V。
②“10(20) A”表示电能表地标定电流是10 A,在短时长内允许通过地最大电流不能超过20 A。
③“50 Hz”表示电能表在50赫兹地交流电路中使用。
④“600 r/kW·h”表示接在这个电能表上地用电器,每消耗1千瓦时地电能,电能表上地转盘转过600转。
(2)电能表地读数:电能表计数器上前后两次读数之差,就是这段时长内用电地度数。
二,电功率1,概念:用电器在1s内消耗地电能叫做电功率,用符号P表示。
电功率是表示用电器消耗电能快慢地物理量。
2,电功率地计算:(1)计算公式:P=Wt=UI(普适公式)。
(2)推导公式:由欧姆定律可推导出,P=U2R=I2R(只适用于纯电阻电路)。
3,单位:电功率地国际单位是瓦特,称瓦(W)。
常用单位还有千瓦(kW),1 kW=103 W。
4,额定电压,额定功率和实际功率(1)额定电压:指用电器正常工作时地电压,即用电器上标着地电压。
家用电器地额定电压通常是220 V。
(2)额定功率:用电器在额定电压下工作时地电功率,即用电器上标着地功率。
(3)实际功率:用电器在非额定电压下工作时实际消耗地电功率。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电功率题型一、定义类习题:1:一台洗衣机工作0.5h,电流做功3.6×106J, 这台洗衣机消耗的电能是( )J。
2:下列关于申功率的说法正确的是()A、用电器的电功率越大,它消耗的电能越多B、用电器的电功率越大,它消耗电能越快C、用电器工作时间越长,它的电功率越大D、用电器的电能与其功率无关,只与通电时间有关二、电能表问题:1.只将一个“220V 800W”的电暖气接入示数为的电能表所在的电路中,正常工作5 h,消耗电能_______ kW·h,此时电能表示数变为。
2.如图5所示是一个同学家里的电能表,电能表上所显示的数值反映了他家5月初的用电情况,这时电能表的示数为 KW·h;从电能表上可以看出,这个同学家接入用电器的电功率最多允许达到 W。
三、电路超载、过载问题:1:有一只“220V,5A”的电能表,按规定最多可接“22OV,40W”的电灯:( )A、25盏;B、27盏;C、28盏;D、30盏;2.随着生活水平的不断提高,小明同学准备重新装修。
他家原来所用电能表的规格是“220V 10A”,原有250W电冰箱一台、800W的电饭锅一只、200W的洗衣机一台,其余照明灯和电视机的功率总计约有180W,这些用电器在电路上是相互联的,若它们同时正常工作,通过电能表的实际电流是A;现在准备再增加2000W的空调两台,以及功率为400W的装饰灯组,于是,这次重新装修时,除了更换室内所有导线和保险丝外,还必须更换的主要电路元件是。
3:学校照明电路的保险盒内装有额定电流为10A的保险丝,学校里已经装了40W的电灯泡20盏、6OW的电灯泡10盏.为了庆祝会,则最多可以再装40W的彩色电灯泡________盏。
四、实际功率及其应用问题:1、灯泡明亮程度问题:1:标着“220V, 40W ”和“36V, 40W”的两只电灯, 都正常发光时, 比较它们的亮度, 则: ( )A、“220V, 40W ”的灯较亮;B、“36V, 40W”的灯较亮;C、两只灯一样亮D、无法判断哪只电灯较亮。
2:下列四只灯泡正常发光时,灯丝中电流最大的是()A、“PZ220-25”B、“PZ220-60”C、“PZ36-40”D、“PZ110-100”3:两只额定电压相同的灯泡串联后接在电源上,亮度不同,则()A、较亮灯泡的额定功率较大;B、较亮灯泡两端的电压较大;C、通过较亮灯泡的电流较大;D、较亮灯泡的电阻较小。
4:分别标有“6V 3W”“4V 2W”的甲、乙两灯串联在10V的电源上,则()A、只有甲灯正常发光B、只有乙灯正常发光C、甲、乙两灯都能正常发光D、甲、乙两灯都不能正常发光2、“两表一器”问题:1:甲、乙用电器上分别标着“220V,15W”、“110V,100W”,它们都在额定电压下工作, 则下列说法中正确的是: ( )A、甲用电器做功一定少;B、乙用电器做功一定快;C、完成相同的功, 甲用电器所用的时间一定少;D、相同的时间内, 乙用电器完成的功一定少。
2:如下图所示:闭合开关S,当滑动变阻器滑片P从a向b滑动过程中,电流表、电压表及电路总功率变化正确的是(电源电压不变)()A、电流表、电压表的示数都增大,总功率也增大B、电流表、电压表的示数都减小,总功率也减小C、电流表示数增大,电压表示数减小,总功率不变D、电流表示数减小,电压表示数增大,总功率不变3、电路故障:例:某同学在做“测定小灯泡功率”实验时,按右图所示的电路连接器材,图中a、b、c、d、e为接线柱.为了测量电压,在电路中加接电压表,但由于电压表接错了位置,发生了以下故障.请你分析原因。
当开关S断开时,电压表V有示数、电流表A示数为零,小灯泡不亮,闭合开关S后,电压表V示数为零、电流表A有示数,小灯泡亮,经过分析可以知道,电压表V接在_______接线柱上。
五、电功率实验问题:1.在测定小灯泡额定功率的实验中 (所用灯泡的额定电压U0=3.8V):(1)王强小组采用图18所示的方案,这种测量方法叫做_________;测量时发现闭合开关中出现的故障可能是:___________;排除故障后,调节滑动变阻器,直到电压表的示数为3.8V,此时电流表示数如图19所示,则小灯泡的额定功率为_______W;(2)姚远小组设计了另一种实验方案(其中电源电压未知,电阻R的阻值已知):实验步骤:①电路如图所示,请你按电路图在图21中用笔画线连好电路;②开关S拨到位置1,移动滑片P至任一位置,读出电流表示数I1;③开关S拨到位置2,滑片P位置不动,读出电流表示数I2。
数据处理:先算出了灯泡的电阻R L=________(请你用所测的物理量表示),再根据LRUP2,计算出灯的额定功率。
他们按此方案测量,发现实验结果与真实值相差较大,原因是:_________________________ 。
仔细分析后,他们认为要准确测出灯泡的额定功率,只需将上述步骤2改为_________________________ 。
2.在用电压表、电流表测量小灯泡电功率的实验中,灯泡上标有“2.5V”的字样。
(1)小红根据电路图连接了如图11所示的实验电路,小刚检查后发现有一根导线连接有错误。
请你在这根导线上打“×”,并用笔画线代替导线,画出正确的连线。
(2)电路改正后,小红闭合开关,发现灯泡不亮,电流表无示数,而电压表示数接近3V,取下灯泡,两表的示数仍不变。
出现故障的原因可能是。
(3)故障排除后,开始进行实验,小刚根据测出的数据,在图12中画出了小灯泡电流电压变化的关系图像。
由图可以判断,小灯泡的额定功率为 W。
(4)根据图12还可以判断,小灯泡灯丝的电阻随电压的增大逐渐,原因是。
六、吹风机问题:1.电吹风是现代家庭的常用电器。
如图甲所示是电吹风的电路原理图,R是电热丝,M是带动风扇转动的电动机,某电吹风的主要技术参数如图乙所示:(1)当只闭合S1时,电吹风正常工作一分钟消耗的电能是多少?(2)当同时闭合S1,S2时,电吹风正常工作,通过R的电流为多大?(3)当电吹风正常工作并吹热风时,一分钟内电流通过R产生的热量是多少J?2.某电吹风的简化电路图如图所示,R1、R2是发热电阻丝,M是电动机。
开关S1闭合后S2接1、2时吹冷风,通过电动机的电流为0.1A,S2接2、3时吹温风,R1的阻值为110欧,S2接3、4时吹热风,电吹风的总功率为1100瓦。
电源电压为220V。
试求:(1)吹冷风时,电动机的功率是多少?(2)吹温风时,通过R1的电流时多少?(3)吹热风时,R2的电阻是多少?(结果保留小数点后两位)七、电动机问题:1、如图所示是一直流电动机提升重物的装置。
已知重物质量m=50kg,电源电压U=110V保持不变,电动机线圈的电阻R=4欧,不计各处摩擦,当电动机以某一速度匀速向上提升重物时,电路中的电流I=5A(g=10N/kg)。
求:(1)电源的输出功率是多少?(2)电动机线圈电阻R的发热功率(3)试从能量的转换和守恒角度,求重物上升的速度大小.2、如图所示是一直流电动机提升中午的装置。
已知重物质量m=50kg,电源电压U=110V保持不变,电路中的电流I=5A,不计各处摩擦,当电动机以0.9m/s的速度匀速向上提升重物时。
求:电动机线圈电阻R的发热功率?(g=10N/kg)八、电池问题:1、蓄电池充电后即使不用,储存的能量也会逐渐损失,但其电压变化很小,可认为恒定不变。
如图是电压为12伏、容量为15A·h的某品牌蓄电池剩余容量随时间变化的图线。
现有一只该种蓄电池充足电,存放6个月,用来给额定电压为12伏、额定功率为36瓦的电灯供电。
求:(1)蓄电池容量为“15A·h”,它表示:若该蓄电池以1安的电流为用电器供电,可以工作15小时;则当该蓄电池以2安的电流为用电器供电时,可以工作▲小时。
(2)此灯正常发光时的电流是多少安?(3)存放6个月的该蓄电池最多可给此灯提供多少焦的电能?时间(月)3 126 9 15第1题图2、电动自行车越来越受到人们的青睐,不少人用电动自行车替代了摩托车。
电动自行车使用前要先对车上的蓄电池充电,骑行时,蓄电池对车上的电动车供电,电动机为车是人与车总重的0.02倍,取g=10N/kg,求:(1)行驶10分钟,电动机对自行车做的功。
(2)通过电动机线圈的电流。
(3)若摩托车百公里耗油2.5L,每升油4.65元,照明用电每度0.52元,试比较说明使用电动自行车与摩托车哪种更经济。
九、力、电综合问题:1.小强同学利用学过的物理知识设计了一个拉力计,图甲是其原理图,硬质弹簧右端和金属滑片P 固定在一起(弹簧的电阻不计,P与R1间的摩擦不计),定值电阻R0=5Ω, a b是一根长5 cm 的均匀电阻丝,其阻值为25Ω,电源电压U=3V,电流表的量程0~0.6A,请回答:(1)小强在电路中连入R0的目的是。
(2)当拉环不受力时,滑片处与a端,闭合开关S后电流表的读数是多少?(3)已知该弹簧伸长的长度△L,与所受拉力F间的关系如图乙所示,通过计算说明,开关S闭合后,当电流表指针指在0.3A处时,作用在拉环上水平向右的拉力是多大?2.小雯设计了一个测量物体重力的托盘称,如图是原理示意图,其中的托盘用来放置被测物体的,OBA是可以绕0点转动的杠杆,R1是压力传感器,(其电阻值会随所受压力大小变化而变化,变化关系如下表),R0为定值电阻,为显示重力大小的仪表(实质上是一个量程为0~3V的电压表),已知OA∶OB=2∶1,R0=100Ω,电源电压恒为3V(忽略托盘、杠杆及压杆的重力)(1)拖盘上没有物体时,压力传感器R1的电阻值(2)当托盘上放被测物体时,电压表的示数如图所示,则此时压力传感器R1上的电压是多少?(3)第(2)题中被测物体的重力是多少?3.如图所示是一种家用蒸汽电熨斗的实物图和铭牌,使用时水箱中的水滴入被加热的底板汽室,迅速汽化产生向下的蒸汽(1)在熨斗水箱中注入0.3kg 的水, 将它平放在水平桌面上, 求:熨斗对衣服的压强(2)用熨斗汽烫前先预热,使金属底板的温度从20℃升高到220℃,温控开关自动断开,已知金属的质量为1kg ,金属底板的比热容为0.46×103J/(kg ℃)问蒸汽熨斗预热的过程中金属底板吸收多少热量?(3)汽烫时,水滴入汽室,由于水升温汽化而带走热量,当金属底板温度降到190℃时,温控开关自动闭合,电熨斗正常工作,当加热到220℃时,温控开关自动断开,停止加热,如此反复,若蒸汽电熨斗工作情况按如图所示的规律变化时,则12min 熨烫一件衣服共消耗多少电能?。
