高精度宽带宽高稳定性的电流传感器测量技术896
《传感器与检测技术》高教(4版) 第六章
差动变压器位移计
当铁芯处于中间位置时,输出电压: UU 21 U 220
当铁芯向右移动时,则输出电压: UU 21 U 220
当铁芯向左移动时,则输出电压: UU 21 U 220
输出电压的方向反映了铁芯的运动方向,大小反映了铁 芯的位移大小。
差动变压器位移计
输出特性如图所示。
差动变压器位移计
角度的精密测量。 光栅的基本结构
1、光栅:光栅是在透明的玻璃上刻有大量平行等宽等 距的刻线构成的,结构如图。
设其中透光的缝宽为a,不透光的缝宽为b,
一般情况下,光栅的透光缝宽等于不透光
的缝宽,即a = b。图中d = a + b 称为光
栅栅距(也称光栅节距或称光栅常数)。
光栅位移测试
2、光栅的分类
1、激光的特性
(1)方向性强
(2)单色性好
(3) 亮度高
(4) 相干性好
2、激光器
按激光器的工作物质可分为以下几类: (1)固体激光器:常用的有红宝石激光器、钕玻 璃激光器等。
(2)气体激光器:常用的为氦氖激光器、二氧化 碳激光器、一氧化碳激光器等。
激光式传感器
(3) 液体激光器:液体激光器分为无机液体激光器 和有机液体激光器等。
数小,对铜的热电势应尽可能小,常用材料有: 铜镍合金类、铜锰合金类、镍铬丝等。 2、骨架:
对骨架材料要求形状稳定表面绝缘电阻高, 有较好的散热能力。常用的有陶瓷、酚醛树脂 和工程塑料等。 3、电刷:
电刷与电阻丝材料应配合恰当、接触电势 小,并有一定的接触压力。这能使噪声降低。
电位器传感器
电位计式位移传感器
6.2.2 差动变压器位移计结构
1-测头; 2-轴套; 3-测杆; 4-铁芯;5-线圈架; 6-导线; 7-屏蔽筒;8-圆片弹簧;9-弹簧; 10-防尘罩
物理实验技术中的电流测量使用方法
物理实验技术中的电流测量使用方法在物理实验中,测量电流是非常重要的一个步骤,因为电流是描述电荷运动的物理量。
正确地测量电流对于研究电路特性和解决问题至关重要。
本文将介绍几种常见的物理实验技术中用于测量电流的使用方法。
一、电流表的选择和使用电流表是测量电流最常用的仪器之一。
在选择电流表时,需要根据实际需要选择合适的量程和精度。
量程应根据待测电流的范围来选择,选择过大的量程会导致读数不准确,选择过小的量程则可能导致指针偏转超过量程范围而损坏电表。
精度则取决于实验的要求,一般来说,对于较精确的测量,需要选择高精度的电流表。
在使用电流表时,首先需要将电流表与电路进行串联连接。
电流表应当与电路中的负载相连,以测量通过负载的电流。
当电流通过电流表时,电流表的指针或数字显示将偏转或显示出相应的电流值。
需要注意的是,电流表的额定电流值不应超过待测电流值,否则电流表可能无法正常工作。
二、电流计的应用电流计是另一种常用的测量电流的仪器。
与电流表不同,电流计可以直接测量电流的数值,并以数字形式显示。
电流计通常具有较高的测量精度和稳定性,适用于需要高精度电流测量的实验。
电流计的使用方法与电流表类似,都需要与电路进行串联连接。
在选择电流计时,同样需要根据实验的需求选择合适的量程和精度。
电流计的量程应当比待测电流值略大一些,以保证可以正常测量。
另外,一些电流计具有额外的功能,如数据记录、报警等,可以根据实际情况选择具备这些功能的电流计。
三、霍尔效应传感器的运用霍尔效应传感器是一种测量电流的特殊传感器,利用了反常霍尔效应的原理。
这种传感器通过测量电流产生的磁场的大小,间接地测量电流的数值。
霍尔效应传感器具有非接触式测量的优势,可以测量较大范围的电流。
在实验中,霍尔效应传感器常用于测量高电流或特殊环境中的电流。
霍尔效应传感器的使用方法较为简单。
首先,需要将霍尔效应传感器与电路进行连接。
传感器的输出端会输出与电流成正比的电压信号。
光纤电流传感器的工作原理
光纤电流传感器的工作原理
光纤电流传感器是目前智能及安全领域应用广泛的一种新型的非接触式电流传感技术。
这种电流传感器使用的是一种传感物料,它可以把电流从信号线传输到光线,把光束作为信号输出,由于光波不存在任何外部干扰,因此能够在高层干扰环境下准确测量电流。
光纤电流传感器的原理很简单,在光纤密封套管内,一端安装有一个光电二极管(LED),另一端安装一个光电探测器(PD),当 LED 发出的光信号在光纤传输过程中传出时,PD 便会受到LED 的探测和发射,探测器会将检测到的信号传送到信号处理器,从而形成相应的信号输出。
由于光信号不容易受到外界的干扰,光纤电流测量信号质量比电磁感应式和触接式电流传感器的信号质量更高,具有更好的信号精度和传输速度,因此,该电流传感器技术可用来探测各种复杂的电力电子网络,以及发电厂和家庭用电等,以满足用电安全监测及工业智能自动化等等。
由此可见,光纤电流传感器可以提供精确可靠的测量数据,能够极具智能化和安全保障,为安全监控和智能自动化带来新的机遇,具有非常重要的作用。

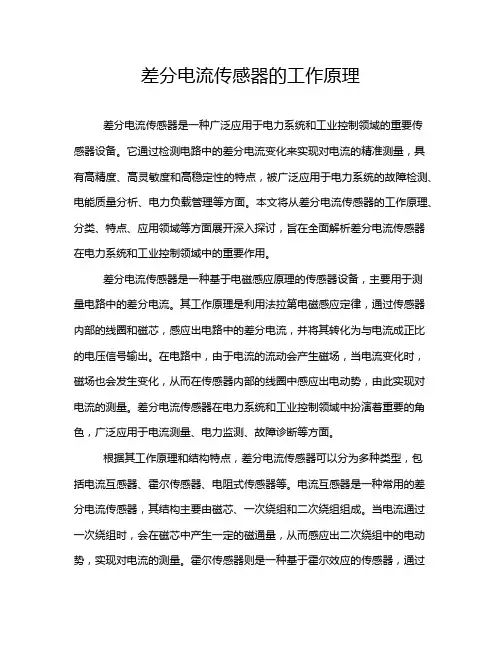

差分电流传感器的工作原理
差分电流传感器的工作原理差分电流传感器是一种广泛应用于电力系统和工业控制领域的重要传感器设备。
它通过检测电路中的差分电流变化来实现对电流的精准测量,具有高精度、高灵敏度和高稳定性的特点,被广泛应用于电力系统的故障检测、电能质量分析、电力负载管理等方面。
本文将从差分电流传感器的工作原理、分类、特点、应用领域等方面展开深入探讨,旨在全面解析差分电流传感器在电力系统和工业控制领域中的重要作用。
差分电流传感器是一种基于电磁感应原理的传感器设备,主要用于测量电路中的差分电流。
其工作原理是利用法拉第电磁感应定律,通过传感器内部的线圈和磁芯,感应出电路中的差分电流,并将其转化为与电流成正比的电压信号输出。
在电路中,由于电流的流动会产生磁场,当电流变化时,磁场也会发生变化,从而在传感器内部的线圈中感应出电动势,由此实现对电流的测量。
差分电流传感器在电力系统和工业控制领域中扮演着重要的角色,广泛应用于电流测量、电力监测、故障诊断等方面。
根据其工作原理和结构特点,差分电流传感器可以分为多种类型,包括电流互感器、霍尔传感器、电阻式传感器等。
电流互感器是一种常用的差分电流传感器,其结构主要由磁芯、一次绕组和二次绕组组成。
当电流通过一次绕组时,会在磁芯中产生一定的磁通量,从而感应出二次绕组中的电动势,实现对电流的测量。
霍尔传感器则是一种基于霍尔效应的传感器,通过霍尔元件感应电路中的磁场变化,实现对电流的测量。
电阻式传感器则是通过测量电路中的电阻变化来计算电流大小,具有简单、灵敏的特点,被广泛应用于电流测量和故障诊断领域。
差分电流传感器具有许多优点,主要表现在以下几个方面。
首先,差分电流传感器具有高精度和高灵敏度,能够实现对微弱电流的准确测量,保证了电力系统和工业控制中对电流的精准监测。
其次,差分电流传感器结构简单、稳定性高,具有良好的抗干扰能力,能够在恶劣的工作环境下稳定运行。
再次,差分电流传感器响应速度快,能够实时监测电路中的电流变化,保证了对电力系统中突发事件的及时响应。
传感器考试知识点总括
传感器知识要点要点回顾第二章常用传感器基本概念:1--有关传感器的定义、基本组成涵盖框图;2--传感器的基本特性(灵敏度、线性度、重复性、精确度、稳定性、动态特性、环境参数)3--传感器的分类方法和种类,何谓能量控制型传感器(电阻、电容、电感)也称无源型传感器、何谓能量转换型传感器(压电、磁电、热电、光电)也称有源传感器。
4—电阻型传感器要求掌握公式,见书第6页,三个相关参数,对于电阻应变式:电阻应变片的电阻相对变化率是与应变成正比的。
掌握应变选择原则:当测量较小应变时,应选用压阻效应工作的应变片,而测量大应变时,应选用应变效应工作的应变片。
5---对于金属丝应变片在测量被测物体的应变时,电阻的相对变化主要由哪个参数决定的(丝的几何尺寸)来决定的。
6—对于电容式传感器,请掌握其测量原理,相关公式,对应的三个参数的含义,要求掌握变极距有关灵敏度的计算公式:见书第14页2.27,其灵敏度显然是非线性的,其使用时有条件的。
7—对于电感式传感器要掌握测量原理,计算公式,掌握自感式、互感式、差动式结构的特点,请注意实际工程应用的接法。
见书第21页。
图2.23b.反向串联。
掌握电涡流基本原理。
利用涡电流传感器测量物体位移时,如果被测物体是塑料材料,此时可否进行位移测量,如果不能,应采取什么措施才能测量。
8--- 有关压电传感器,要掌握压电效应,何谓正压电效应,何谓逆压电效应,压电效应的等效电路,压电传感器对测量电路的要求,见书第26-27。
压电式传感器可以采用多片压电晶片串联或并联,一般并联接法适宜于测量缓变信号,串联接法适宜于测量高频信号。
为了使输出电压几乎不受电缆长度变化的影响,其前置放大器应采用电荷放大器。
为什么说压电式传感器一般适合动态测量而不适合静态测量?9---对于磁电式传感器,要求掌握测量原理,基本公式,请看书第28页,恒磁通动圈式传感器,输出感应电势与线圈运动的速度成正比,如在测量电路中接入积分电路和微分电路,则可用来测量位移和加速度。
电流互感器误差测量技术研究
电流互感器误差测量技术研究电流互感器是一种被广泛应用于电力系统中的设备,其目的是将电流传感器中的电流值翻倍,以便更加方便地进行测量和监控。
然而,由于不同型号的电流互感器在使用过程中会产生误差,这就给我们的电力系统监测带来了一定的麻烦。
因此,我们需要研究电流互感器误差测量技术,以准确地测量电流互感器的误差,并对其进行校准。
一、电流互感器的概述电流互感器(CT)是电力系统中一种常见的电流传感器,主要在高压输电和变电中起到了连接电路和变电站开关设备的作用。
其前端与高压线路相接,后端与测量、保护、调节及控制系统相连。
电流互感器通过磁铁、线圈或其他相应的元件将高压线路电流翻倍,以便更方便地进行测量和监控。
二、电流互感器的误差产生原因由于电流互感器的制造工艺和材料技术的不同,以及使用年限、外部环境等因素的影响,电流互感器的性能会发生不同程度的变化,从而导致误差的产生。
电流互感器误差主要来源于以下几个方面:1.线圈容量误差:电流互感器线圈中电容量的制造精度和焊点的精度都会对电感造成影响,从而引起误差。
2.磁芯偏差误差:由于磁芯材料(如硅钢片)的不同,或者在生产过程中加工方式的不同,可能会导致误差的产生。
3.温度漂移误差:电流互感器的环境温度会对其测量值产生影响,因此需要在使用时对其进行温度补偿。
三、电流互感器误差的检测方法1.空载测试法:先将电流互感器的绕组末端短接,向电流互感器中送一个已知大小的电流,然后测量电流互感器二次侧输出的电流值,再根据标准计算误差值。
2.满载测试法:直接使用电流互感器进行测量,将测量值与已知值进行比较,即可得出误差值。
3.TESTRANO 600电子测量仪:使用这种先进的电子测量仪器可以实现对电流互感器误差进行更加精确的测量。
四、电流互感器误差的校准方法电流互感器误差的校准分为四种方法,包括短路校准、电压校准、载测试法校准和标准电流源校准。
1.短路校准:将电流互感器的二次端短路,向电流互感器中输入标准电流,然后测量二次侧电流作为检验值,从而计算出误差值,并对电流互感器进行校准。
高精度宽带宽高稳定性的电流传感器测量技术
技术文章Technical Article高精度,高带宽,高稳定性的电流传感器测量技术池田健太,增田秀和1前言当今,在功率调节器和变频器等功率转换系统所代表的电力电子领域中,大家对电流都有着高精度,高带宽的测量需求。
我司自从1971年发售了钳形测试仪CT-300(Fig.1)以后,一直以来根据不同的测量用途,提供着各种各样的电流传感器(Fig.2)。
在本稿中,我们聚焦高精度,高带宽的电流测量需求,对我司的电流传感器的特长以及电流测量的要点做一个记述。
若您有需求,请致电与我们联系!400-808-62552关于电流传感器的检测方式电流传感器的检测方式虽然涉及到多方多面,但大多数的方式,都是由被测导体中流过的电流在磁力铁芯中产生磁通量,然后插入钳表空隙时,通过磁电转换元件或者在磁力铁芯上缠绕的线圈来进行检测的。
而每种检测方式,都有它的优点和缺点。
所以用1种检测方式,去应对所有的测量需求是非常困难的。
我司把2种检测方式进行了组合,我们称它为零磁通方式(也被称作闭环方式或磁力平衡方式)。
通过采用这种方式,我们提供着高精度,高带宽的电流传感器。
零磁通方式,就如Fig.3,4中所示要形成包含了磁力电路的负反馈电路。
而为了能够抵技术文章Technical Article消被测电流在铁芯中所产生的磁通量,在反馈线圈中也会流过电流。
因为运行的磁通量可以控制的非常小,所以其优势在于受到磁性材料的非线形性的影响可以抑制在最低限度。
我司的高精度电流传感器使用的就是由Fig.3中所示的磁通门方式和变流器(CT)方式组合之后的零磁通方式。
磁通门方式可以从直流开始测量,因其检测用的不是半导体,所以失调电压较小,在温度稳定性,长期稳定性上都有很卓越的表现。
我司提供的电流传感器精度为0.02%rdg,频宽3.5MHz,其精度和频宽都是世界顶尖水准。
另外,我们灵活利用了磁通门方式在高温下的稳定性,还提供了可以在-40°C~+85°C温度环境下测量的产品。
电流传感器的工作原理
电流传感器的工作原理一、引言电流传感器是一种用于测量电流的装置,广泛应用于各种电力系统和电子设备中。
了解电流传感器的工作原理对于正确使用和维护电流传感器至关重要。
本文将详细介绍电流传感器的工作原理,包括其基本原理、工作方式和应用案例。
二、基本原理电流传感器的基本原理是通过感知电流所产生的磁场来间接测量电流的大小。
根据法拉第电磁感应定律,当电流通过导体时,会在周围产生一个磁场。
电流传感器利用这个磁场来测量电流的大小。
其基本原理可分为两种类型:磁性电流传感器和霍尔效应电流传感器。
1. 磁性电流传感器磁性电流传感器利用电流通过导体时所产生的磁场与传感器内部的磁场相互作用来测量电流的大小。
传感器内部通常包含一个磁场感应元件(如磁电阻、磁电容或磁感应电阻器)和一个磁场发生元件(如磁铁或电磁线圈)。
当电流通过导体时,产生的磁场会改变磁场感应元件的特性,进而产生一个与电流成正比的输出信号。
通过测量输出信号的大小,可以确定电流的大小。
2. 霍尔效应电流传感器霍尔效应电流传感器利用霍尔效应来测量电流的大小。
霍尔效应是指当电流通过导体时,导体两侧产生的电压差与磁场的大小成正比。
传感器内部通常包含一个霍尔元件和一个磁场发生元件。
当电流通过导体时,产生的磁场会作用于霍尔元件,引起霍尔元件两侧的电压差。
通过测量电压差的大小,可以确定电流的大小。
三、工作方式电流传感器的工作方式可以分为非接触式和接触式两种。
1. 非接触式电流传感器非接触式电流传感器是指传感器与被测电流之间没有物理接触。
这种传感器通常使用磁性电流传感器或霍尔效应电流传感器。
它们通过感知电流所产生的磁场来测量电流的大小,无需直接接触电流导体,因此具有较高的安全性和可靠性。
2. 接触式电流传感器接触式电流传感器是指传感器与被测电流之间存在物理接触。
这种传感器通常使用电阻式电流传感器。
它们利用电流通过导体时所产生的电压降来测量电流的大小,需要将传感器连接到电流导体上。
高精度电流传感器
