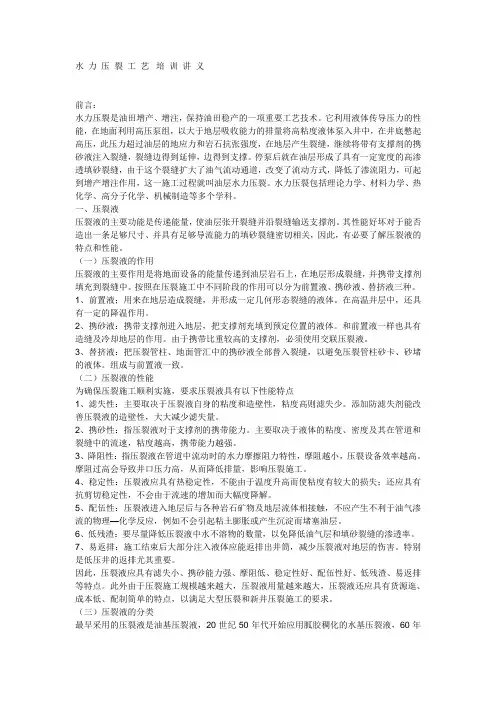

水力压裂工艺培训讲义前言：水力压裂是油田增产、增注，保持油田稳产的一项重要工艺技术。
它利用液体传导压力的性能，在地面利用高压泵组，以大于地层吸收能力的排量将高粘度液体泵入井中，在井底憋起高压，此压力超过油层的地应力和岩石抗张强度，在地层产生裂缝，继续将带有支撑剂的携砂液注入裂缝，裂缝边得到延伸，边得到支撑。
停泵后就在油层形成了具有一定宽度的高渗透填砂裂缝，由于这个裂缝扩大了油气流动通道，改变了流动方式，降低了渗流阻力，可起到增产增注作用，这一施工过程就叫油层水力压裂。
水力压裂包括理论力学、材料力学、热化学、高分子化学、机械制造等多个学科。
一、压裂液压裂液的主要功能是传递能量，使油层张开裂缝并沿裂缝输送支撑剂。
其性能好坏对于能否造出一条足够尺寸、并具有足够导流能力的填砂裂缝密切相关，因此，有必要了解压裂液的特点和性能。
（一）压裂液的作用压裂液的主要作用是将地面设备的能量传递到油层岩石上，在地层形成裂缝，并携带支撑剂填充到裂缝中。
按照在压裂施工中不同阶段的作用可以分为前置液、携砂液、替挤液三种。
1、前置液；用来在地层造成裂缝，并形成一定几何形态裂缝的液体。
在高温井层中，还具有一定的降温作用。
2、携砂液：携带支撑剂进入地层，把支撑剂充填到预定位置的液体。
和前置液一样也具有造缝及冷却地层的作用。
由于携带比重较高的支撑剂，必须使用交联压裂液。
3、替挤液：把压裂管柱、地面管汇中的携砂液全部替入裂缝，以避免压裂管柱砂卡、砂堵的液体。
组成与前置液一致。
（二）压裂液的性能为确保压裂施工顺利实施，要求压裂液具有以下性能特点1、滤失性：主要取决于压裂液自身的粘度和造壁性，粘度高则滤失少。
添加防滤失剂能改善压裂液的造壁性，大大减少滤失量。
2、携砂性：指压裂液对于支撑剂的携带能力。
主要取决于液体的粘度、密度及其在管道和裂缝中的流速，粘度越高，携带能力越强。
3、降阻性：指压裂液在管道中流动时的水力摩擦阻力特性，摩阻越小，压裂设备效率越高。
