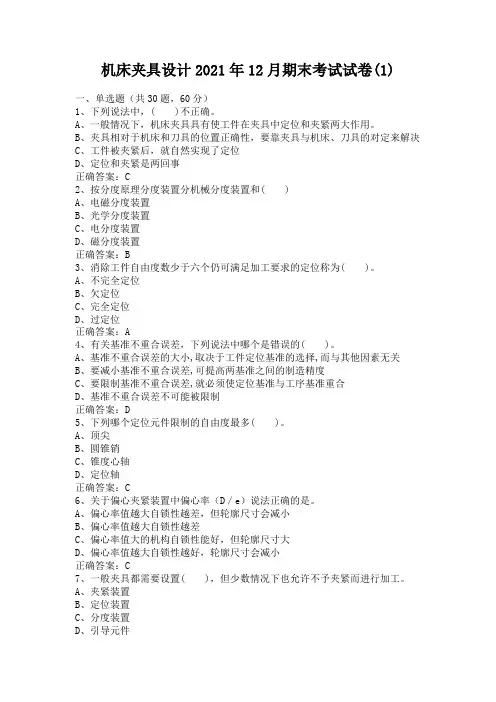

临沂大学机床夹具设计期末考试试卷级参考答案

机床夹具设计2021年12月期末考试试卷(1)一、单选题（共30题，60分）1、下列说法中，( )不正确。

A、一般情况下，机床夹具具有使工件在夹具中定位和夹紧两大作用。

B、夹具相对于机床和刀具的位置正确性，要靠夹具与机床、刀具的对定来解决C、工件被夹紧后，就自然实现了定位D、定位和夹紧是两回事正确答案：C2、按分度原理分度装置分机械分度装置和( )A、电磁分度装置B、光学分度装置C、电分度装置D、磁分度装置正确答案：B3、消除工件自由度数少于六个仍可满足加工要求的定位称为( )。

A、不完全定位B、欠定位C、完全定位D、过定位正确答案：A4、有关基准不重合误差，下列说法中哪个是错误的( )。

A、基准不重合误差的大小,取决于工件定位基准的选择,而与其他因素无关B、要减小基准不重合误差,可提高两基准之间的制造精度C、要限制基准不重合误差,就必须使定位基准与工序基准重合D、基准不重合误差不可能被限制正确答案：D5、下列哪个定位元件限制的自由度最多( )。

A、顶尖B、圆锥销C、锥度心轴D、定位轴正确答案：C6、关于偏心夹紧装置中偏心率（D／e）说法正确的是。

A、偏心率值越大自锁性越差，但轮廓尺寸会减小B、偏心率值越大自锁性越差C、偏心率值大的机构自锁性能好，但轮廓尺寸大D、偏心率值越大自锁性越好，轮廓尺寸会减小正确答案：C7、一般夹具都需要设置( )，但少数情况下也允许不予夹紧而进行加工。

A、夹紧装置B、定位装置C、分度装置D、引导元件8、偏心夹紧机构与螺旋夹紧机构相比，主要优点是( )A、夹紧力大B、夹紧可靠C、动作迅速D、不易损坏工件正确答案：C9、在夹具中，直接使用( )夹紧工件的情况比较少见，这是因为他产生的夹紧力有限，且夹紧费时。

A、螺旋夹紧机构B、斜楔C、偏心夹紧机构D、定心夹紧机构正确答案：B10、偏心夹紧机构适合于切削力小，加工平稳的场合，其原因是( )A、自锁性较差B、夹紧力较大C、刚性较差D、刚性较好正确答案：A11、一个主要定位基准最多可限制工件( )个自由度。

机床夹具设计试题

江苏XX 学院2007/2008学年第1学期期末考试《机床夹具设计》期末试卷（A ）出卷人：校对人：考试时间：100分钟一、选择题（每题2分，共30分）1．在金属切削机床上使用的夹具统称为（） A 机床装备 B 机床夹具 C 安全设施 D 机床本体 2．（）是确定工件在夹具中的占有正确位置的过程。

A 定位 B 夹紧 C 辅助 D 导向3．用合理分布的六个支承点限制工件的六个自由度称为（）。

A 自由原则 B 夹紧原则 C 六点定位规则 D 不确定4．长方体大表面由的三个支承点（不在同一直线）定位可限制（）个自由度。

A 一个 B 两个 C 三个 D 四个5．一个尚未定位的工件其位置是不确定的，空间直角坐标系中有（）自由度。

A 一个 B 两个 C 三个 D 六个 6．下列定位方法中属于不正确的定位方式是（） A 不完全定位 B 完全定位 C 欠定位 D 自动定心定位7．在各种类型的固定支承钉中（）适合于较大型的机体的粗基准面定位。

A B 型钉 B C 型钉 C A 型钉 D E型钉 8．支承板比较适合于工件以（）平面定位。

姓名：______________ 班级：________________ 学号：_____________________…………………………………………………………密……封……线……内……不……要……答……A精基准B粗基准C铸造基准D不确定9．关于浮动支承的说法正确的是（）A容易出现欠定位。

B对工件既起到支承作用又限制工件运动自由度。

C采用浮动支承会产生过定位。

D与工件的接触点虽然是两点或三点，但仍只限制工件的一个自由度。

10．工件以两孔一面组合定位时可限制工件（）个自由度。

A六个B两个C三个D四个11．关于磁力夹紧装置说法正确的是（）A主要适用于铁磁性薄件加工和高精度的磨削。

B 适用于各种材质的工件夹紧。

C夹紧动作很慢，但稳定性好。

D结构复杂，安全性低。

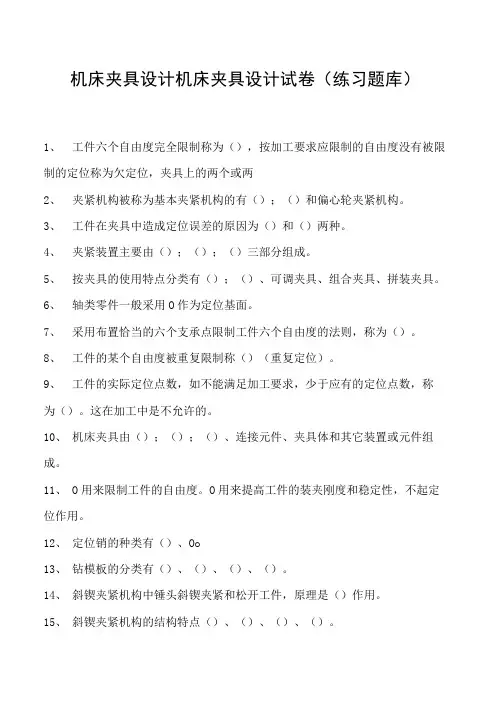

机床夹具设计机床夹具设计试卷(练习题库)(2023版)

机床夹具设计机床夹具设计试卷（练习题库）1、工件六个自由度完全限制称为（），按加工要求应限制的自由度没有被限制的定位称为欠定位，夹具上的两个或两2、夹紧机构被称为基本夹紧机构的有（）；（）和偏心轮夹紧机构。

3、工件在夹具中造成定位误差的原因为（）和（）两种。

4、夹紧装置主要由（）；（）；（）三部分组成。

5、按夹具的使用特点分类有（）；（）、可调夹具、组合夹具、拼装夹具。

6、轴类零件一般采用O作为定位基面。

7、采用布置恰当的六个支承点限制工件六个自由度的法则，称为（）。

8、工件的某个自由度被重复限制称（）（重复定位）。

9、工件的实际定位点数，如不能满足加工要求，少于应有的定位点数，称为（）。

这在加工中是不允许的。

10、机床夹具由（）；（）；（）、连接元件、夹具体和其它装置或元件组成。

11、O用来限制工件的自由度。

O用来提高工件的装夹刚度和稳定性，不起定位作用。

12、定位销的种类有（）、Oo13、钻模板的分类有（）、（）、（）、（）。

14、斜锲夹紧机构中锤头斜锲夹紧和松开工件，原理是（）作用。

15、斜锲夹紧机构的结构特点（）、（）、（）、（）。

16、找正法装夹工件时，工件正确位置的获得是通过O达到的，夹具只起到O 的作用。

17、设计夹具夹紧机构时，必须首先合理确定夹紧力的三要素：（）；（）和作用点。

18、对刀的方法包括（）、（）和（）三种。

19、分度精度取决于O的精度，而分度副的精度主要取决于分度盘和分度定位器的相互位置和结构形式。

20、设计卡、花盘类夹具应尽量使夹具重心靠近（）以减少离心力和回转力矩。

21、加工前，工件被置于机床或夹具中某一正确加工位置，然后再予以压紧的过程为（）。

22、机床夹具设计主要研究的是O夹具的设计。

23、设计专用夹具其结构应（）；（），操作应简便、省力、安全可靠、排屑方便。

24、夹具按夹紧的动力源可分为（）；（）、液压夹具、气液增力夹具、电磁夹具以及真空夹具等。

25、一面两销组合定位中，为避免两销定位时出现O干涉现象，实际应用中将其中之一做成（）结构。

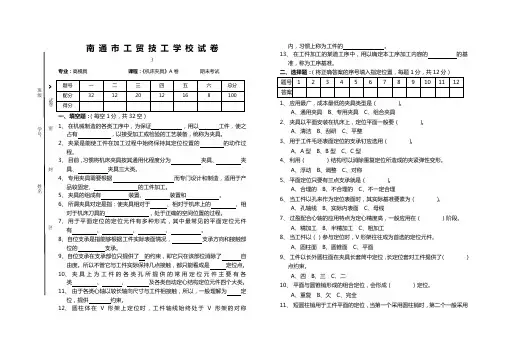

2015年试卷机床夹具期末考试试题

南通市工贸技工学校试卷)专业：高模具课程：《机床夹具》A 卷期末考试一、填空题：（每空1分，共32空）1、在机械制造的各类工序中，为保证，用以工件，使之占有，以接受加工或检验的工艺装备，统称为夹具。

2、夹紧是能使工件在加工过程中始终保持其定位位置的的动作过程。

3、目前，习惯将机床夹具按其通用化程度分为夹具、夹具、夹具三大类。

4、专用夹具需要根据而专门设计和制造，适用于产品较固定、的工件加工。

5、夹具的组成有装置、装置和。

6、所谓夹具对定是指：使夹具相对于、相对于机床上的、相对于机床刀具的，处于正确的空间位置的过程。

7、用于平面定位的定位元件有多种形式，其中最常见的平面定位元件有、、、。

8、自位支承是指能够根据工件实际表面情况，支承方向和接触部位的支承。

9、自位支承在支承部位只提供了的约束，即它只在该部位消除了自由度。

所以不管它与工件实际保持几点接触，都只能看成是定位点。

10、夹具上为工件的各类孔所提供的常用定位元件主要有各类、、及各类自动定心结构定位元件四个大类。

11、由于各类心轴以较长轴向尺寸与工件相接触，所以，一般理解为定位，提供约束。

12、圆柱体在V 形架上定位时，工件轴线始终处于V 形架的对称内，习惯上称为工件的。

13、在工件加工的某道工序中，用以确定本工序加工内容的的基准，称为工序基准。

二、选择题：（将正确答案的序号填入指定位置，每题1分，共12分）1、应用最广，成本最低的夹具类型是（）。

A 、通用夹具B 、专用夹具C 、组合夹具2、夹具以平面安装在机床上，定位平面一般要（）。

A 、清洁B 、刮研C 、平整3、用于工件毛坯表面定位的支承钉应选用（）。

A 、A 型B 、B 型C 、C 型4、利用（）结构可以消除重复定位所造成的夹紧弹性变形。

A 、浮动B 、调整C 、对称5、平面定位只要有三点支承就是（）。

机床夹具考试题及答案

机床夹具考试题及答案一、单项选择题（每题2分，共10题，总分20分）1. 机床夹具的主要功能是什么？A. 切削加工B. 定位和夹紧工件C. 测量工件尺寸D. 储存工件答案：B2. 以下哪个不是机床夹具的基本组成？A. 定位元件B. 夹紧元件C. 支撑元件D. 切削元件答案：D3. 机床夹具的定位精度主要取决于什么？A. 机床的精度B. 夹具的设计C. 工件的材料D. 操作工人的技能答案：B4. 机床夹具设计时，应考虑哪些因素？A. 工件的形状和尺寸B. 机床的性能C. 生产批量D. 所有以上因素答案：D5. 什么是机床夹具的夹紧力？A. 夹具对工件施加的力B. 工件对夹具施加的力C. 机床对夹具施加的力D. 夹具对机床施加的力答案：A6. 机床夹具的夹紧方式有哪些？A. 手动夹紧B. 气动夹紧C. 液压夹紧D. 所有以上方式答案：D7. 机床夹具的定位方式有哪些？A. 单点定位B. 多点定位C. 浮动定位D. 所有以上方式答案：D8. 机床夹具的夹紧元件通常包括哪些？A. 夹爪B. 压板C. 螺栓D. 所有以上元件答案：D9. 机床夹具的定位元件通常包括哪些？A. V形块B. 定位销C. 定位板D. 所有以上元件答案：D10. 机床夹具的支撑元件通常包括哪些？A. 支撑座B. 支撑柱C. 支撑板D. 所有以上元件答案：D二、多项选择题（每题3分，共5题，总分15分）1. 机床夹具的主要作用包括哪些？A. 保证加工精度B. 提高生产效率C. 保证操作安全D. 降低劳动强度答案：ABCD2. 机床夹具的设计原则包括哪些？A. 保证加工精度B. 操作方便C. 结构简单D. 经济实用答案：ABCD3. 机床夹具的定位方式中，哪些是常用的？A. 单点定位B. 两点定位C. 三点定位D. 多点定位答案：ABCD4. 机床夹具的夹紧方式中，哪些是常用的？A. 手动夹紧B. 气动夹紧C. 液压夹紧D. 电动夹紧答案：ABCD5. 机床夹具的支撑元件中，哪些是常用的？A. 支撑座B. 支撑柱C. 支撑板D. 支撑架答案：ABCD三、判断题（每题1分，共5题，总分5分）1. 机床夹具的设计必须考虑工件的加工余量。

《机床夹具设计》期末考试试卷a卷

98工艺《机床夹具设计》期末考试试卷A卷一、名词解释（12分）：1．调整法加工2．基准3．六点定位原则4．欠定位二、填空题：1．夹具主要由、、、及翻转装卸装置等五部分组成，主要完成对工件的、。

2. 限制工件自由度最多的定位元件是，可同时限制工件的个自由度。

3. 定位误差是指|。

产生定位误差的两个主要原因是，。

4. 楔块夹紧机构的夹紧力计算公式为，为满足自锁，楔块的楔角在设计时应满足的条件为。

5.螺旋夹紧机构的工作特点为、、、。

6.偏心夹紧机构的压力角α最大为，最小为，其自锁条件为。

7．快换钻套与衬套见的配合代号一般为、，它们属于配合。

三、分析图示工件在加工时，必须限制的自由度是哪几个并说明理由。

1．在一长方体上用成型铣刀铣一V形槽。

2．在一轴端铣一键槽。

四、说明题}1、在图示压板上依次钻两φ8的孔，试确定定位方案，并说明理由。

2、图示定位方案中有无过定位、欠定位若有，试说明之。

3、图示夹紧方案有无错误之处若有，试改正之。

五、计算题1、如图所示，在一轴端钻一直径为φ6的孔，已知=φ30，V形块夹角=120，要求保证=10 ，试计算图示三种定位方案的定位误差，并判定哪些定位方案合理。

2、2、如图所示，一工件采用一面两孔定位，在其上表面要求加工一φ10 的孔。

已知圆柱销与孔之间的配合为φ12，第Ⅱ孔直径为φ20，采用菱形销与之配合，两孔中心距为L =100 试完成如下内容：1．（1）确定菱形销与孔之间的最小配合间隙及菱形销的尺寸。

（已知菱形销宽度为）2．（2）确定φ10孔加工时的定位误差，并判断此定位方式是否合理。

3．（3）试提出一些减少定位误差的措施。

*。

《机床夹具设计》试题及答案

《机床夹具》试题及答案一、选择题1．只有在（b）精度很高时，过定位才允许采用，且有利于增强工件的（d).a．设计基准面和定位元件；b．定位基准面和定位元件；c．夹紧机构；d.刚度；e。

强度2．定位元件的材料一般选（adf)a。

20钢渗碳淬火；b.铸铁;c．中碳钢;d．中碳钢淬火;e．合金钢；f。

T〉A钢3．自位支承(浮动支承）其作用增加与工件接触的支承点数目，但（b）a．不起定位作用；b。

一般来说只限制一个自由度;c．不管如何浮动必定只能限制一个自由度 4．工件装夹中由于(a）基准和（e）基准不重合而产生的加工误差,称为基准不符误差a．设计(或工序）；b．工艺；c.测量；d。

装配；e.定位5．基准不符误差大小与（b）有关。

a．本道工序要保证的尺寸大小和技术要求；b.只与本道工序设计〔或工序）基准与定位基准之间位置误差;c.定位元件和定位基准本身的制造误差.6．在简单夹紧机构中（e）夹紧机构一般不考虑自锁；（d）夹紧机构既可增力又可减力；(c）夹紧机构实现工件定位作用的同时，并将工件夹紧；（b)夹紧机构行程不受限制。

（ade）夹紧机构能改变夹紧力的方向,（a）夹紧机构夹紧行程与自锁性能有矛盾.（f)夹紧机构动作迅速,操作简便。

a.斜楔；b.螺旋；c．定心;d．杠杆；e。

铰链；f。

偏心7．偏心轮的偏心量取决于(c）和(e），偏心轮的直径和(a）密切有关。

a。

自锁条件；b.夹紧力大小;c。

工作行程；d。

销轴直径;e。

工作范围;f.手柄长度8．在多件夹紧中，由于(e），因此一般采用（c）,夹紧才能达到各工件同时被夹紧的目的。

a．多点；b多向；c．浮动；d．动作联动；e．各工件在尺寸上有误差；f.连续式或平行式夹紧。

9．采用连续多件夹紧，工件本身作浮动件,为了防止工件的定位基准位置误差逐个积累,应使（a）与夹紧力方向相垂直。

a．工件加工尺寸的方向；b．定位基准面；c．加工表面；d．夹压面10．镗模采用双面导向时，镗杆与机床主轴是(b）连接,机床主轴只起（c)作用,镗杆回转中心及镗孔精度由 (d、f)保证。

南京大学机械制造专业大一《机床夹具设计》考试A卷及答案

适用专业：考试日期：考试时间：120分钟考试形式：闭卷试卷总分：100分一、填空题(每题1分，共20分)1.使工件相对于机床或刀具占有正确位置的过程称为。

2.选择平面定位元件时，若需对工件的侧平面定位，通常采用：的支撑板。

3.轴上铣削加工键槽时，要采用对刀块。

4.采用夹具装夹法加工工件时，为了保证工件加工表面与其他相关表面的尺寸和位置精度，必须满足：、和保持一定的位置。

5.夹具通常由：、、、及其它元件及装置。

6.在镗床夹具设计中，通常设计一来保证镗刀与镗套引刀槽的相对位置关系。

7.由于车削加工转速高，故车床夹具设计时一般考虑问题，由此常采用：或方法加以解决。

8.二点式浮动支承属于定位元件，它限制工件的个自由度。

9.工件装夹法有：、和夹具找正法。

其中法常用于大批大量生产类型。

10.组合夹具中，基础元件起到的作用。

该类夹具一般用于：生产类型。

二、选择及判断题（每题1分，判断题：正确打√，错误打×，共15分） 1.在下列夹具中哪一种属于通用夹具（）a.车床卡盘b.翻轮式钻模c.回转式刀架d.成组夹具2.钻套是用来确定（）a.工件相对于机床的位置b.机床相对于刀具的位置c.刀具相对于夹具的位置d.工件相对于夹具的位置3.下列哪一种说法是正确的（）a.定位元件是用来确定工件相对于刀具的位置关系b.自位支承最多只能限制工件的一个自由度c.可调支承的作用是在于提高工件加工过程的稳定性d.推引式辅助支承仪限制工件的移动自由度4.专用夹具的意义在于保证（）a.一批工件的形状精度b.一批工件的位置精度c.一批工件的尺寸精度d.一批工件的调整精度5.基准不重合误差是指（）所带来的加工误差。

a.定位基准与装配基准不重合b.工序基准与设计基准不重合c.设计基准与定位基准不重合d.装配基准与测量基准不重合6.为使得工件在加工过程中所需的夹紧力最小，夹紧力的方向应（）a.与切削力、工件的重力相反b.与切削力、工件的重力相同c.与切削力相同与工件的重力相反d.与切削力相反与工件的重力相同7.斜楔夹紧机构与螺旋夹紧机构相比其（）a.自锁性差、扩力比小、夹紧行程小、效率低b.自锁性好、扩力比大、夹紧行程小、效率低c.自锁性差、扩力比小、夹紧行程大、效率高d.自锁性好、扩力比大、夹紧行程大、效率高8.在下列分度装置中，哪一种分度对定机构的分度精度高（）a.楔形对定销，轴向分度机构b.锥销对定销，径向分度机构c.单斜对定销，轴向分度机构d.开口涨式对定销，径向分度机构9.以一个大平面二个短柱销对工件进行一面二孔定位时，菱形销的长边要与两个柱销的轴线连线垂直。

机床夹具设计》期末考试试卷答案

一、填空题：（每空2分，共计30分）1、工件六个自由度完全限制称为完全定位，按加工要求应限制的自由度没有被限制的定位称为欠定位，夹具上的两个或两个以上的定位元件重复约束同一个自由度的现象，称为过定位。

2、夹紧机构被称为基本夹紧机构的有斜楔夹紧机构、螺旋夹紧机构和偏心轮夹紧机构。

3、工件在夹具中造成定位误差的原因为基准位移误差和基准不重合误差两种。

4、工件的装夹指的是工件的定位和夹紧。

5、斜楔自锁条件是：!2手动夹紧机构一般取 =6度~8度。

6、夹紧装置主要由动力源装置、传力机构、夹紧元件三部分组成。

二、判断题：（每题1分，共计10分）1、零件在加工工艺过程中采用的基准称为工艺基准。

（V ）2、在零件图上，用以表达相关尺寸的基准称为设计基准。

（X ）3、欠定位在实际生产中是允许出现的（X ） 4、辅助支撑可以提高工件的装夹稳定性和刚性，但它不起定位作用（V ） 5、定位误差是由于夹具定位元件制造不准确所造成的加工误差（X ） 6夹具装夹广泛应用于各种生产类型（V ） 7、组合夹具特别适用于新产品的试制（V ） 8、专用夹具是专为某一工件的某道工序的加工而设计制造的夹具（V ） 9、圆偏心轮夹紧机构，夹紧行程大、自锁可靠性强。

（X ） 10、螺旋夹紧机构，夹紧可靠，自锁性能好，夹紧力和夹紧行程大。

（V ）三、多项选择（每题2分共20分） 1、造成定位误差的原因是：（ ac）。

a 、定位基准与工序基准不重合b 、设计基准与工艺基准不重合c 、定位基准的位移误差( cdgi )。

d 、测量基准与加工基准不重合e 、零件加工后的精度误差2、夹紧装置设计时紧力方向的确定：（ adfa 、应尽量与工件刚度最大的方向相一致b 、应尽量与工件柔性最好的方向相一致c 、应平行于主要定位基准面d 、应垂直于主要定位基准面e 、应尽量与切削、工件重力方向相反f 、应尽量与切削、工件重力方向相同3、按照限制工件自由度数目的不同、工件定位方式可分：a 、基准定位 e 、毛坯定位 f 、中心定位 h 、端面定位 i 、不完全定位 a 、 300b 、 450c 、 600d 、 750e 、 900f 、 1200g 、 15005、用两顶尖对工件定位时，限位面共限制工件（ce）自由度2009— 2010学年第二学期《机床夹具设计》期末考试试卷 A 卷答案a 、一个移动、二个移动 (1) (2) (3) (4) (5) 缩短辅助时间，提高劳动生产率，降低加工成本；保证加工精度，稳定加工质量；降低对工人的技术要求，减轻工人的劳动强度，保证安全生产; 扩大机床的工艺范围，实现“一机多能”；在自动化生产和流水线生产中，便于平衡生产节拍。

机床夹具设计试卷(A卷)

（A卷）每题4分，共16分）1. 定位2. 夹紧3. 不完全定位4. 成组夹具1分，共15分）1、机床夹具的主要功能是_________和__________。

2、夹紧机构的组成___________、________、___________、__________ 。

3、钻套的类型有_______、_______、_______、________四类。

4、回转分度装置由_______、_______、_______、_______、_______五部分组成。

每小题1分，共10分）1．夹具的主要功能是定位和（）,另外可能还有对刀以及导向功能.A找正 B装夹 C保证安全 D夹紧2．各类专用夹具之所以得到广泛应用,就是因为夹具能降低生产成本,提高劳动生产率,改善工人的劳动条件,更重要的是能够保证（）.装夹 B定位 C加工精度 D找正过程3．在三维空间用合理分布的六个支承点制约物体的六个自由度我们称之为（）.定位原理 B夹紧原则 C六点定位规则 D定位过程4．一个没有完全定位的工件在空间其位置是不确定的，空间三维直角坐标系中,这个不确定的工件可能有（）自由度.一个 B两个 C三个 D六个 E少于六个5．定位误差研究的主要对象是工件的工序基准和定位基准,它的变动量将影响工件的（）精度和位置精度.尺寸 B C几何 C B最高 D 最低．车床夹具,铣床夹具,钻床夹具,镗床夹具等夹具叫法是按（）来分类的.夹具的作用 B夹具的功能 C夹紧方式 D夹具所在的机床．对定位元件的基本要求是（1）足够的精度,（2）足够的（）精度,（3）足够的强度和刚度,（4）应协调好与其它元件有关元件的空间几何关系,（5）良好的结构工艺性. A几何 B 位置 C 尺寸 D 储备8．在夹具设计中，当结构方案拟定之后，应该对夹具的方案进行精度分析和估算；在夹具总图设计完成后，还应该根据夹具有关元件的配合性质及技术要求，再进行一次复核.这是确保产品（）而必须进行的误差分析.A能够被夹紧 B加工质量 C定位 D加工 E尺寸精度9．分度装置能使工件加工的工序（）,故广泛地用于车削、钻削、铣削等加工中.A质量 B 顺利进行 C 定位 D 集中10．夹具体是夹具的基础元件,夹具体的安装基面与（）连接,其它工作表面则装配各种元件和装置,以组成夹具的总体.A机床 B工件 C定位元件 D导向键四、判断题(对的打“√”，错的打“×”；每小题1分，共10分)1．工件被夹紧后，不能动弹了，所以这个工件就定位了，这种理解是正确的.（）2．对于轴类零件而言，定位元件只能用V型块.（）3．有人说为了提高工件的定位精度，工件被限制的自由度应该越多越好.（）4．欠定位就是不完全定位，定位设计时要尽量避免.（）5．一套优良的机床夹具必须满足下列基本要求：（1）保证工件的加工精度，（2）提高生产效率，（3）工艺性能好，（4）使用性能好，（5）经济性好 .（）6．夹具设计一般是在零件的机械加工工艺过程制订之后按照某一工序的具体要求进行的。

机床夹具设计试题及答案

江苏XX 学院2007/2008学年第1学期期末考试《机床夹具设计》期末试卷（B ）出卷人校对人：考试时间：100分钟一、选择题（每题2分，共30分）1A 检测装备B 工艺设备C 安全设施D 机床本体 2．（）为工件定位后提供了安全、可靠的加工条件。

A 夹紧 B 定位 C 辅助 D 导向 3．下列哪种夹紧机构的自锁性最好( )A 螺旋夹紧机构B 斜楔夹紧C 偏心轮夹紧D 不确定4．长方体大表面由的三个支承点（在同一直线）定位可限制（）个自由度 A 一个 B 三个 C 两个 D 四个 5．工件在夹具中定位的任务是（）A 在切削力作用下保持既定的位置B 对刀导向便于加工C 不能确定D 使同一批工件在夹具中占据正确的位置6．．定位方式是根据加工要求确定的,下列定位方法中属于正确定位方式的是（） A 过定位 B 欠定位 C 不完全定位 D 不定位 7．下列属于铣床夹具的特殊元件有( )。

A 快换钻套B 定位销C 对刀块D T 型螺栓 8．一个较窄的支承板支承工件精基准面可限制工件（）自由度 A 两个 B 三个 C 四个 D 五个姓名：______________ 班级：________________ 学号：_____________________…………………………………………………………密……封……线……内……不……要……答……题…………………………………………………………9．关于辅助支承的说法正确的是（）A根据元件结构不同限制不同自由度。

B对工件既起到支承作用又限制工件运动自由度。

C采用辅助支承会产生过定位。

D不限制工件自由度，只起支承作用，以提高工件定位刚度减小工件变形。

10．工件以两孔一面定位中圆柱销和菱形销组合限制工件一个（）自由度。

A旋转B移动C空间平动D不确定11．液压夹紧装置与气压夹紧装置对比下列说法正确的是（）A液压油的不可压缩性使液压夹紧装置夹紧刚度高，工作平稳、可靠。

机床夹具 (最新版)期考试卷 (附答案)

《机床夹具》期末考试试卷（附答案）1分）1.辅助支承是指不起定位作用，但能提高工件的___安装刚性___及____稳定性____的支承。

2.使用夹具加工时，若需保证工件具有足够的定位精度，就必须将定位误差控制在加工尺寸公差的___1/3 ～1/5___左右。

3.夹具总图的绘制内容包括__ 一组图形、必要的尺寸、技术要求__及标题栏、零件序号、明细栏等。

4.力源装置是机动夹紧时产生原始作用力的装置，通常是指_气动、液压、电动_等动力装置。

5.在夹具的各种夹紧机构中，以___斜楔夹紧机构、螺旋夹紧机构、铰链夹紧机构、偏心夹紧机构，及由它们组合而成的夹紧机构应用最为普遍。

6. 工件的装夹指的是工件的 _定位____ 和_____夹紧_。

7．完全定位指的是_____工件的六个自由度都限制了、__ ，不完全定位指的是________工件被限制的自由度少于六个，但能保证加工要求_______，欠定位指的是____按加工要求应限制的自由度没有被限制________。

8．夹具由 ________定位装置_____________、夹紧装置____、____夹具体__对刀或导向装置、连接元件和其他元件及装置组成。

9．造成定位误差的原因有基准不重合误差ΔB、__基准位移误差ΔW ___。

10．机床夹具按其通用化程度分为通用__夹具、__专用____夹具、拼装夹具三个大类。

2分）1．凡是夹具，其中一定具有（ B ）。

A．对刀装置B．定位元件C．平衡配重块D．分度装置2．成组夹具属于（B）类夹具。

A．通用夹具B．可调式的专用夹具C．拼装夹具3．组合夹具属于（ C ）类夹具。

A．通用夹具B．专用夹具C．拼装夹具4．（A）是整个夹具的基础。

A．夹具体B．夹紧装置5．采用夹具可以在降低工件（A）的基础上极大地稳定整批工件的加工质量。

A．加工成本B．加工精度6. 夹紧元件的基本要求是要有足够的强度、承载能力和（B）A．操作性B．抗震性7．在外圆柱面定位元件中，（A）是应用最为广泛的一类元件。

《机床夹具设计》试题及答案

《机床夹具》
一、分析计算题
1．根据六点定位原则，试分析题图2-1所示各定位元件所消除的自由度。

图2-1
2．根据六点定位原理，试分析题图2-2a~1中各定位方案中定位元件所消除的自由度？有无过定位现象？如何改正？
a) b) c)
d) e) f)
中心架
g) h)
2
i) j )
k)
图2-2
图2-5
答案 1．削边销X 圆柱销Y Z 支承钉Z X Y
2．a)三爪卡盘 Y Y Z Z 挡块X b) 三爪卡盘 Y Y Z Z 后顶尖Y Z 过定位，将三爪卡盘夹持相对短一些。

c) 三爪卡盘Y Z 后顶尖Y Z d) 三爪卡盘Y Z 前顶尖 X Y Z 后顶尖Y Z ，过定位，去掉三爪卡盘。

e) 前顶尖 X Y Z 后顶尖Y Z f) 小锥度心轴 X Y Z Y Z
g) 三爪卡盘Y Z 中心架Y Z h)前锥销X Y Z 后锥销Y Z i)1 X Y 2 Z 3 Z X Y
j) 锥销X Y 平面Z X Y V 型块Z k) V 型块X X Z Z V 型块端面Y 支承钉Y。

机床夹具设计试题和答案及解析

第二章机床夹具设计一、选择题1．只有在（b）精度很高时，过定位才允许采用，且有利于增强工件的（d)。

a．设计基准面和定位元件；b．定位基准面和定位元件；c．夹紧机构；d.刚度；e.强度2．定位元件的材料一般选（adf)a.20钢渗碳淬火；b.铸铁；c．中碳钢；d．中碳钢淬火；e．合金钢；f. T>A钢3．自位支承（浮动支承）其作用增加与工件接触的支承点数目，但（b）a．不起定位作用；b.一般来说只限制一个自由度；c．不管如何浮动必定只能限制一个自由度 4．工件装夹中由于(a)基准和（e）基准不重合而产生的加工误差，称为基准不符误差a．设计（或工序）；b．工艺；c.测量；d.装配；e.定位5．基准不符误差大小与（b）有关。

a．本道工序要保证的尺寸大小和技术要求；b.只与本道工序设计〔或工序）基准与定位基准之间位置误差；c.定位元件和定位基准本身的制造误差。

6．在简单夹紧机构中（e）夹紧机构一般不考虑自锁；(d)夹紧机构既可增力又可减力；(c)夹紧机构实现工件定位作用的同时，并将工件夹紧；(b)夹紧机构行程不受限制。

（ade)夹紧机构能改变夹紧力的方向，(a)夹紧机构夹紧行程与自锁性能有矛盾。

（f）夹紧机构动作迅速，操作简便。

a.斜楔；b.螺旋；c．定心；d．杠杆；e.铰链；f.偏心7．偏心轮的偏心量取决于(c)和(e),偏心轮的直径和(a)密切有关。

a.自锁条件；b.夹紧力大小；c.工作行程；d.销轴直径；e.工作范围；f.手柄长度8．在多件夹紧中，由于（e），因此一般采用（c），夹紧才能达到各工件同时被夹紧的目的。

a．多点；b多向；c．浮动；d．动作联动；e．各工件在尺寸上有误差；f.连续式或平行式夹紧。

9．采用连续多件夹紧，工件本身作浮动件，为了防止工件的定位基准位置误差逐个积累，应使（a）与夹紧力方向相垂直。

a．工件加工尺寸的方向；b．定位基准面；c．加工表面；d．夹压面10．镗模采用双面导向时，镗杆与机床主轴是(b)连接，机床主轴只起（c）作用，镗杆回转中心及镗孔精度由 (d、f)保证。

10高技数控机械班机床夹具期末(A卷)

2013-2014学年第一学期10级高技数控/机械专业《机床夹具》期末试卷出卷人:xxx 2014年1月8日填空题（30分）Array1.机床夹具一般由______________、___________________、______________三大主要部分组成。

2.根据所起作用和应用场合，基准可分为_________________和_______________两类。

3.定位种类通常有、、、四类。

4.一面两销组合定位中，为避免两销定位时出现_________ 干涉现象，实际应用中将其中之一做成________ 结构。

5.钻套按其结构可分为四种形式：_____________、______________、____________和______________。

________钻套是用于完成一道工序需连续更换刀具时的钻套。

6.夹紧装置的结构形式冬种多样，一般由三部分组成，即____________、______________和____________________。

7.在夹具的各种夹紧机构中，以_________________、_______________、___________________，以及由它们组合而成的夹紧机构最为普遍。

8.圆偏心轮保证自锁的结构条件为偏心距e不能过大，只能取轮径D的_____________________，否则，偏心轮的夹紧将不能保证自锁。

9.夹具的对定包括三个方面：___________________、________________、____________________。

10.在车床上，当工件形状复杂或不规则无法用三爪和四爪卡盘装夹时，常用___________和___________装夹。

11.根据造成定位误差的原因定位误差可分为____________误差和________ 误差。

1、在夹具中，用一个平面对工件进行定位，可限制工件的（）自由度。

《机床夹具设计》期末考试试卷 A B卷答案

2009—2010学年第二学期《机床夹具设计》期末考试试卷 A 卷答案一、填空题：(每空2分，共计30分)1、工件六个自由度完全限制称为完全定位，按加工要求应限制的自由度没有被限制的定位称为欠定位，夹具上的两个或两个以上的定位元件重复约束同一个自由度的现象，称为过定位。

2、夹紧机构被称为基本夹紧机构的有斜楔夹紧机构、螺旋夹紧机构和偏心轮夹紧机构。

3、工件在夹具中造成定位误差的原因为基准位移误差和基准不重合误差两种。

4、工件的装夹指的是工件的定位和夹紧。

5、斜楔自锁条件是：21Φ+Φ<α 手动夹紧机构一般取α=6度~8度。

6、夹紧装置主要由动力源装置、传力机构、夹紧元件三部分组成。

二、判断题：(每题1分，共计10分)1、零件在加工工艺过程中采用的基准称为工艺基准。

（√）2、在零件图上，用以表达相关尺寸的基准称为设计基准。

（×）3、欠定位在实际生产中是允许出现的（×）4、辅助支撑可以提高工件的装夹稳定性和刚性，但它不起定位作用（√）5、定位误差是由于夹具定位元件制造不准确所造成的加工误差（×）姓名-----------------------------班级-----------------------学号6、夹具装夹广泛应用于各种生产类型（√）7、组合夹具特别适用于新产品的试制（√）8、专用夹具是专为某一工件的某道工序的加工而设计制造的夹具（√）9、圆偏心轮夹紧机构，夹紧行程大、自锁可靠性强。

（×）10、螺旋夹紧机构，夹紧可靠，自锁性能好，夹紧力和夹紧行程大。

（√）三、多项选择（每题2分共20分）1、造成定位误差的原因是：（ ac ）。

a、定位基准与工序基准不重合b、设计基准与工艺基准不重合c、定位基准的位移误差d、测量基准与加工基准不重合e、零件加工后的精度误差2、夹紧装置设计时紧力方向的确定：（ adf ）。

a、应尽量与工件刚度最大的方向相一致b、应尽量与工件柔性最好的方向相一致c、应平行于主要定位基准面d、应垂直于主要定位基准面e、应尽量与切削、工件重力方向相反f、应尽量与切削、工件重力方向相同3、按照限制工件自由度数目的不同、工件定位方式可分：（cdgi ）。
