梁段混凝土的浇筑注意事项如下：
1 箱梁各阶段混凝土在灌注前，必须严格检查挂篮中线，挂篮底模标高；纵、横、竖三向预应力束管道；钢筋、锚头、人行道及其它预埋件的位置，认真核对无误后方可灌注混凝土。箱梁各阶段立模标高＝设计标高＋预拱度＋挂篮满载后自身变形后灌注的梁段应在已施工梁段有关实测结果的基础上作适当调整，已逐渐消除误差，保证结构线性匀顺。
20
2 若能全断面一次灌注最好，否则应按以下顺序灌注。(1)二次灌注：第一次由底板至腹板下承托；第二次为剩余部分。(2)三次灌注：第一次由底板至腹板下承托；第二次是腹板下承托至腹板上承托预应力管道密集处以上，第三次由腹板上承托至顶板。
3 混凝土的灌注宜先从挂篮前端开始，以使挂篮的微小变形大部分实现，从而避免新、旧混凝土间产生裂缝。
3 箱梁轴线控制
利用0号块中心控制点和边墩上控制点对各悬浇节段的中线进行控制。每个悬浇节段完成后复核前面几个节段中心点的位移，复核无误后再放出待浇节段的中线，严密监测各阶段中线变化情况。
15
4 箱梁高程控制
利用0号块中心处水准点控制悬浇节段混凝土、模板高程，混凝土浇筑前在每阶段端部中线和翼板边缘设置高程控制钢筋桩，钢筋下部支撵于底模上，顶部露出混凝土面 10cm，作为混凝土浇筑时对箱梁顶面高程的控制，并在混凝土浇筑后、张拉后对高程进行复核以验证设计预拱度的设置。
13
1 墩身变形监测
主墩施工期间在墩身上预埋观测点，在主桥箱梁悬浇施工期间要加强墩柱的观测工作，委派专人利用高精度观测仪器定期对主墩最不利断面进行应力检测，同时检测主墩墩顶的位移变化，严密注意墩身的变形，防止桥面两悬浇节段施工荷载不均匀而造成事故。
14

第9讲_悬臂现浇法施工(图解)案例

墩旁托架桥墩较矮时开安装墩旁支架支承在承台上；桥墩较高则在施工桥墩时安装预埋件，然后在预埋件上安装墩旁托架。墩旁支架
0#段模板安装
0#段砼浇筑
0#段模型直接支承在墩旁支架或托架上，安装底模板时，同时安装支座（永久和临时）及防倾覆锚固装置。 0#段施工须埋设永久预应力孔道和安装挂篮所需的预应力钢筋（预留挂篮安装孔洞）
第9讲悬臂现浇法施工技术
9.1 施工概述 9.2 挂篮的构造及设计 9.3 悬臂施工方法 9.4 工程实例
9.5 工程事故
ห้องสมุดไป่ตู้.1 施工概述
点击播放悬臂现浇施工动画
内昆铁路花土坡大桥
大连立交桥
• 什么是挂篮？
• 挂篮是一个能沿梁顶滑动或滚动的承重构架，其锚固悬挂在已施工梁段上，在挂篮上可进行下一梁段的模板、钢筋、预应力管道的安设，混凝土灌注和预应力张拉，灌浆等作业。完成一个阶段的循环后，挂篮即可前移并固定，进行下一阶段的悬灌，如此循环直至悬臂灌注完成。
吊挂纵梁内模安装好的内模板
2) 内模安装
精轧螺纹钢吊杆 • 内模也是由钢模板组拼而成，通过吊挂纵梁和精轧螺纹钢吊挂在挂篮主桁架上。 • 内模只有侧面和顶面三面，没有底面，便于底板混凝土浇筑和振捣。
吊挂纵梁内模安装好的内模板
3) 顶板钢筋绑扎、预应力管道及预留、预埋件安装
套筒及弹簧
GYJ挤压机
是制作P型固定端锚具的专用挤压设备。
共63页第42页
（4）合龙段施工 1）临时约束解除连续梁合龙前的墩、梁临时固结约束措施解除
① 一般讲，在两侧边跨合龙后，应立即解除墩梁临时固结措施，使梁成简支悬臂体系。 ② 也有另一种情况，可以在中跨合龙后再解除墩梁临时固结措施。采取上述哪一种解除方式，要与设计院沟通后才能确定，切勿自行确定。

[PPT]预应力溷凝土连续梁桥悬臂浇筑施工知识讲座 (1)-PPT精品文档

2.
3.
若能全断面一次灌注最好，否则应按以下顺序灌注。(1)二次灌注：第一次由底板至腹板下承托；第二次为剩余部分。(2)三次灌注：第一次由底板至腹板下承托；第二次是腹板下承托至腹板上承托预应力管道密集处以上，第三次由腹板上承托至顶板。混凝土的灌注宜先从挂篮前端开始，以使挂篮的微小变形大部分实现，从而避免新、旧混凝土间产生裂缝。
(一) 0号段的浇筑

0号段位于桥墩上方，灌注0号段相当于给挂篮提供一个安装场地。 0号段一般需在桥墩两侧设托架或支架现浇，如图所示。立0号段底模时，同时安装支座及防倾覆锚固装置。如图512所示。0号块 1 2 3源自0号块1 2 3 4
1.底模架 2.支架 3.墩身
1.底模架 3.节点板
架，其锚固悬挂在已施工梁段上，在挂篮上可进行下一梁段的模板、钢筋、预应力管道的安设，混凝土灌注和预应力张拉，灌浆等作业。完成一个阶段的循环后，挂篮即可前移并固定，进行下一阶段的悬灌，如此循环直至悬臂灌注完成。
1.挂篮分类挂篮按构造形式可分为桁架式(包括平弦无平衡重式、菱形、弓弦式)、斜拉式、型钢式及混合式四种；
预应力混凝土连续梁桥悬臂浇筑施工知识讲座
2019.12.06
第一部分连续梁桥悬臂施工的一般知识
前言用挂篮悬臂施工的主要工作内容包括：在
墩顶浇筑起步梁段(0#块)，在起步梁段上拼装悬灌挂篮并依次分段悬浇梁段；边跨及中跨合拢。
一、移动式悬臂施工挂篮简介
(一)施工挂篮的构造挂篮是一个能沿梁顶滑动或滚动的承重构
挂篮加载试验
在0号块上安装完成挂篮以后，应首先进行
挂篮加载试验，以获取加载与挂篮变形的关系曲线。试验方案应经指挥部、监理和监控小组批准后实施。加载时应注意分级加载，且分级应均匀。条件允许时应逐个进行挂篮加载试验，以便于检测全部挂篮的性能。

悬臂浇筑连续梁施工方法及工艺

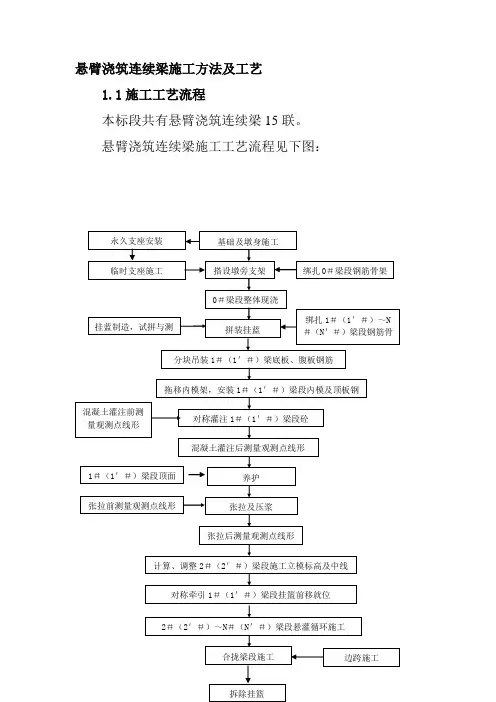

悬臂浇筑连续梁施工方法及工艺1.1施工工艺流程本标段共有悬臂浇筑连续梁15联。

悬臂浇筑连续梁施工工艺流程见下图：悬臂灌注连续施工工艺框图1.2施工方法及工艺1.2.1 O号块施工连续梁施工前先在墩顶施工0号段临时固结支墩。

0号块梁体内钢筋密集，预应力管道集中，结构复杂，是连续梁悬灌施工的一大重点、难点。

⑴0号块支架设计0＃块采用墩旁万能杆件支架现浇施工，万能杆件上铺设型钢和方木纵梁，搭设完毕后采用砂袋法进行1.2倍超载预压，外侧模可用挂篮侧模桁架及整体侧模；箱内腹板及横隔板采用大块钢模。

混凝土浇筑采用泵送，附着振动器配合插入振动棒捣固。

0＃块砼浇注量大，故在施工时应充分考虑砼水化热对砼的影响，按大体积砼施工控制。

0＃块墩旁支架布置支架安装完毕后，进行荷载试验，用弹性变形量控制底模高程。

在主墩顶上安装临时支座和正式支座。

测量放线，安装底模、侧模，在底模上扎绑钢筋、预埋件、预应力管道、安内模和端模，检查合格后浇注混凝土。

混凝土采用搅拌车运送到墩位，泵送入模，泵管沿钢管桩及支架布设，自两端向墩中心线方向浇注，浇筑应分层对称进行。

混凝土浇筑完成后进行支架的高程测量，验证支架预抬值。

待混凝土强度达到设计要求的强度后，按照设计要求顺序分批进行预应力张拉、孔道压浆。

拆除底模及施工支架，保留临时固结钢管柱。

0号块纵向顶板束管道预埋时每隔50cm以φ8定位钢筋焊于梁体钢筋骨架上，以保证管道定位准确牢固。

为防止水泥浆渗入波纹管，堵塞预应力管道，混凝土浇筑前在纵向管道内插入略小于管道直径的PVC管。

⑵混凝土施工混凝土一次浇筑完成。

在浇筑腹板混凝土时，在内模侧面开设窗口，使部分混凝土从窗口灌入，保证腹板下部混凝土浇筑密实。

混凝土采用泵送插入式振动棒捣固密实。

混凝土浇筑完后及时进行覆盖养护，特别是加强箱内混凝土的养生，避免因养生不当造成混凝土的开裂。

1.2.2标准节块施工标准节块采用挂篮悬臂浇筑，标准节块施工工艺流程见下图：标准节块施工工艺流程图⑴挂篮结构设计挂篮是施工梁段的承重结构，又是施工梁段的作业(悬灌，张拉等)现场，挂篮设计应能承受最大梁段重量及施工荷载，并按最不利荷载设计加工。

连续梁悬臂法施工工艺(修改版).(DOC)

1。

连续梁悬臂现浇施工方法及工艺本标段悬臂现浇连续梁采取菱形挂篮法悬臂灌注施工，施工工艺流程见图1—1。

一层6cm1。

2。

根据设计桥墩高度和现场情况，依据桥墩高度和现场情况，0＃块采用托架法或支架法施工。

（此处选择一种适合该连续梁的方法)1.2。

1. 0#段施工托架搭设示意图见1—4。

图1—4 0＃段施工托架搭设示意图0＃块的临时托架利用型钢拼组。

托架的拼装方案是：在墩身施工时预埋用于拼装托架的预埋件,在加工厂预拼托架;通过吊车吊装使托架与预埋件连接，在其上铺设纵横梁。

纵排之间用拉杆和斜撑连接，横排与墩身预埋件连接，墩架上横铺垫梁,纵铺［30槽钢，底模铺设硬质方木,形成平台。

支架拼好后,应进行预压，消除非弹性变形。

0＃块使用挂篮的内、外模。

施工流程为：托架拼装、预压完成后,安装底模板→分片吊装外侧模板、整体钢筋网片就位→安装竖向预力筋及管道→安装纵向预应力管道→安装内模板→绑扎顶板钢筋→安装顶板纵向预应力管道→搭设混凝土浇筑工作平台→浇筑混凝土→养生→拆模→穿钢绞线束→施加预应力→压浆。

1。

2.2. 0#段施工支架搭设示意图见1-5。

图1—5 0＃段施工支架搭设示意图①钢管支架钢管桩均采用φ529、璧厚8mm螺旋钢管，钢管上下部均设置盖板，盖板为80×80×2cm。

②横梁采用双I32a工字钢，纵向采用I16a工字钢焊接成的三角支撑架.底模分配方木采用10×10cm方木，密铺。

③钢管下料要按设计长度考虑承台实际标高、支架预压变形和梁体线性控制预拱度的影响.确定钢管顶设计标高后，按钢管顶设计标高减实际承台顶标高等于钢管下料长度.支架搭设好后，进行预压,预压以节段最大重量的120％进行压载,以检验托架的刚度、强度、稳定性并消除托架的塑性变形，取得托架的弹性变形值。

1。

2.3.安装底模，设置预拱度0#段底模铺设根据托架纵横梁布置以及底模架设计施工，最后放置好底模下纵梁和底模板，然后在底模纵梁下放置千斤顶,按要求设置预拱度，调整底模板标高，以木楔作调整工具,然后加固。

悬臂现浇法施工(图解) ppt课件

行详细的结构计算，一般使用结构
计算软件整体建模计算。
ppt课件
7
（1）挂篮结构类型及构造
类型及构造
功能
移动脚手架，挂在建成的梁段上；完成下个节段的作业。
结构形式型钢式、桁架式、斜拉
式、弓弦式、滑动斜拉式、菱形等。
平衡方式压重式、锚固式和半压
重、半锚固式。
行走方式滚动式、滑动式和组合式。
ppt课件
缺点是挂篮自重大，工作系数（挂篮自重/梁体分段最大重量）较大，一般在 1.0以上，对梁体在施工阶段的荷载承受能力要求较高；挂篮本身承受荷载能力有限，施工节段不能太重；悬灌时挠度变形也比较大，近年已很少见应用。
10
b
1）挂篮主桁结构类型
（）平行无平衡重挂篮
自重大，弹性变跨径100m内的
形大
梁体
主桁长度大，弹跨径100m内的
性变形大
梁体
主桁加工精度高，可用于跨径
通用性差
200m以上的梁
杆件多，制作安可用于跨径
装麻烦
200m以上的梁
加工精度高，通可用于跨径
用性差
200m以上的梁
桁架结构复杂
普遍用于三角挂篮底篮
自重大，刚度小很少采用
结构复杂，加工常用于平行挂
ppt课件
21
9.3 挂篮悬臂施工方法
1 O#段施工 2 挂篮安装 3 悬臂段施工 4 合龙段施工 5 悬臂施工优缺点
ppt课件
22
（1） 0＃块浇筑
• 什么是0#块？0#号块的位置在哪里？
• 0 ＃段位于桥墩上方，灌注0 ＃段相当于给挂篮提供一个安装场地。

[PPT]悬臂浇筑梁施工技术(挂篮连续梁)_ppt概述

82
第二章连续梁悬臂施工
循环施工注意事项施工挂篮行走时其抗倾覆稳定系数不小于2。挂篮总重的变化不应超过设计重量的10%。施工单位应成立专业的线型控制技术小组，确保连续梁的线型符合设计要求。悬臂梁段张拉压浆完毕后方可进行挂篮移动。循环施工浇筑砼前，应对挂篮锚固、水平限位、吊杆和吊带锚固情况进行检查。挂篮施工中重点检查部位：①滑道系统检查;②后锚固系统检查；③主桁节点检查；④吊挂系统检查；⑤模板系统检查；⑥不平衡力矩控制。铺设无渣轨道时梁体的实测线形与设计线形的偏差，上拱不大于 10毫米，下拱不大于20毫米。
2
悬浇梁施工技术
基本知识及典型案例监控量测及跨线施工技术
悬浇梁施工技术
基本知识及典型案例
第一讲悬臂施工

悬臂施工法也称为分段施工法。悬臂施工法是从桥墩开始，对称地、不断悬出接长梁体的施工方法。 —— 范立础《预应力混凝土连续梁桥》

特点是：将梁部结构分为若干阶段，由墩顶向两侧逐段拼装或灌筑，最后合龙整孔桥跨结构。
平行桁架式挂篮
平弦无平衡重挂篮
四、悬灌挂篮
4.1 挂篮形式
三角形挂篮
较早出现的挂篮，至
今仍然大量使用。
南防铁路茅岭江大桥（斜拉式）
4.1 挂篮形式
弓弦式挂篮
受力经典
市场不佳
钱江二桥(弓弦式）
钱江二桥
四、悬灌挂篮
4.1 挂篮形式
菱形挂篮——经典挂篮形式
470
500
主构架
100
千斤顶前上横梁
原材三证审核签认
钢筋、钢绞线、波纹管出厂合格证，质量证明书及检测和试验报
告的审核，见证取样送检试验。碎石，中砂，水泥，外加剂，胶结材料，见证取样。碗口脚手架，竹胶板和木材，提供的资料进行审核。千斤顶，油表，配套校正检验，预应力锚具进场时应进行外观检查，硬度检查，锚固能力试验。

悬臂施工动画示意课件

动画设计流程
确定动画主题和目标受众
根据教学或宣传需求，明确动画的主题和目标受众，如学生、工程师、业主等。
制定动画脚本和分镜
根据动画主题和目标受众，制定动画脚本和分镜，明确动画的情节、场景和角色设置。
收集素材和资料
收集悬臂施工相关的图纸、照片、视频等素材和资料，为动画制作提供丰富的视觉参考和信息支持。
02
CATALOGUE
悬臂施工动画设计思路
动画设计目的
展示悬臂施工过程
通过动画形式，直观展示悬臂施工的全过程，包括设备准备、基础施工、悬臂拼装、预应力张拉
等各个环节。
辅助教学
利用动画的直观性和生动性，帮助学生更好地理解悬臂施工的工艺原理和操作要点，提高教学效果。
宣传推广
通过动画展示悬臂施工的独特优势和应用场景，提升公众对悬臂施工技术的认知度和接受度，推动其在工程建设中的广泛应用。
桥面铺装
01
在悬臂灌注完成后，进行桥面铺装，包括防水层、沥青层等。
伸缩缝安装
02
在桥面铺装完成后，安装伸缩缝，以适应桥梁因温度变化而产
生的伸缩变形。
护栏、照明设施安装
03
安装护栏、照明等设施，确保桥梁的安全性和使用功能。
04
CATALOGUE
悬臂施工关键技术与要点
悬臂拼装技术要点
01
02
03
04
施工人员安全防护措施
个人防护用品
为施工人员配备符合国家标准的安全帽、安全带、防护鞋等个人防护用品，确保其在作业过程中的人身安全。
高处作业防护
对高处作业人员进行定期体检，确保其身体状况适应高处作业；同时，搭设安全可靠的脚手架和作业平台，设置安全网等防护措施。

悬臂现浇法施工(图解)PPT精选文档

要时浇注之前可在各悬臂端加与混凝土重量相等的配重，加、卸载均应对称梁轴线进行。 • 混凝土达到设计要求的强度后，先部分张拉预应力钢索，然后解除劲性骨架，最后按设计要求张拉全桥剩余预应力束，当利用永久束时，只需按设计顺序将其补拉至设计张拉力即可。 • 临时束的张拉力一般宜在0.45～0.5Rjy（根据设计要求），以防在合龙过程中预应力束过载报废而需要重新更换新束。
结构简单
全桁架
刚度大，自重最轻
缺点
适用范围
自重大，弹性变跨径100m内
形大
的梁体
主桁长度大，弹跨径100m内
性变形大
的梁体
主通桁用加性工差精度高，可2梁0用0m于以跨上径的
杆件多，制作安装麻烦
可用于跨径 200m以上的梁
加工精度高，通用性差
可用于跨径 200m以上的梁
桁架结构复杂
普遍用于三角挂篮底篮
7
（1）挂篮结构类型及构造
类型及构造
功能
移动脚手架，挂在建成的梁段上；完成下个节段的作业。
结构形式型钢式、桁架式、斜拉
式、弓弦式、滑动斜拉式、菱形等。
平衡方式压重式、锚固式和半压
重、半锚固式。
行走方式滚动式、滑动式和组合式。
组成
承重梁、悬吊模板、锚固装置、走行系统、工作平台。
• 混凝土浇筑时纵向应从0#段向跨中对称浇筑；横向应由两侧向中间对称浇筑，确保混凝土浇筑振捣密实。
• 浇筑完成后对砼进行覆盖保湿养护。
38
5) 0#、1#段预应力安装、张拉及压浆
纵向预应力张拉
竖向预应力张拉
• 砼达到设计要求时安装预应力钢绞线后进行张拉，悬臂施工一般包括纵向、横向及竖向三向预应力，而纵向、横向一般采用钢绞线，竖向一般采用预应力粗钢筋（精轧螺纹钢筋）。
