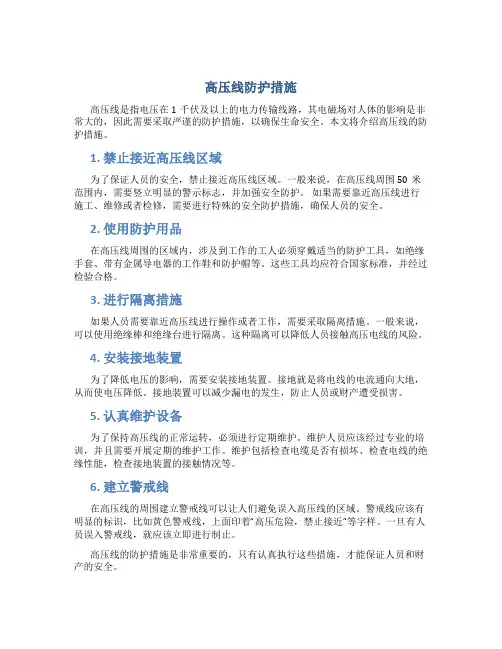

高压线防护措施

关于塔吊与高压线防护工作相关问题的报告

致：下沙供电局

下沙街道新元社区经济联合社

绍兴市工程建设监理有限公司

由于现阶段施工现场受限，慎重考虑，新元一标北边高压线处，做如下防护措施：

1、1#塔吊司机、指挥人员必须持证上岗，进行专业安全操作培训和教育，严格遵守岗位责任制。

2、对1#塔吊司机与指挥员进行专项安全技术交底。

3、1#塔吊需回转北侧时，塔机变幅小车必须移至起重臂臂根部，吊钩（包括吊重物）的高度必须在高压线上方3m以上，由指挥员确定安全后方可回转。

4、施工现场加强对大风天气监察及日常施工的安全监督工作，6级以上大风、雷雨天、雾天或其他恶劣天气禁止施工。

5、建筑单体合理安排工程进度，保证回转范围安全，塔吊应尽量减少吊臂在高压线上方运行。

6、加强对塔吊每天进行检查、监护管理，发现问题及时处理。

7、建设单位已联系电力供应部门，按规定对高压线设置符合规范规定要求的保护设施，防止相关安全事故发生。

8、当塔机停止作业时，塔机变幅小车必须移至起重臂臂根或吊钩钩在锚固点上，防止塔机随风回转。

9、对1#塔吊安装行程限位器装置，且该装置必须灵敏有效，指挥员和塔吊司机设立专业限位哨，以控制塔臂的转动角度及小车位置。

10、每天开工前项目部专职安全员应召集塔吊司机和信号工就当天的工作安排开一个班前安全协调会，将当天塔吊的作业和安全操作进行一次全面的布置、

协调和安全技术交底。

11、在高压线内、外安全距离（6米）内，严禁吊物。

现阶段由于施工条件限制，已经按规定实施局部相关安全防护工作，待1#楼基坑土方回填完成后，马上按高压线防护方案的要求，进行全面相关防护工作。

杭州兴耀建设集团有限公司

新元一标项目部

2009年12月18日报送：下沙供电局、建设单位、监理单位

1千伏以下1．0米

1——10千伏1．5米

35千伏3．0米

66——110千伏4．0米

154——220千伏5．0米

330千伏6．0米

500千伏 8．5米

揽风绳计算：揽风绳采用斜拉钢丝绳的方法。下面验算钢丝绳的强度要求。

a.所卸荷载，应考虑竹架子的全部荷载由卸载点承受，本工程的每6米设一道斜拉点，每个拉点所承受荷载P1为：

N 30.93

P1= ——× KX = ———× 1.5 = 11.60 KN

4 4

式中KX 为荷载不均匀系数，取为1.5。

b.计算简图确定，钢丝绳内力计算。

计算简图如下图所示

2.82+ 1.352

则：TAO= P1 × —————— = 1.11P1 = 12.88 KN

2.8

1.35

TAB = - P1 × ———— = - 0.48P1 = - 5.57 KN

2.8

2.82+ 0.32

TBO= P1 × —————— = 1.006P1 = 11.67 KN

2.8

0.30

TBC = -〔P1 × ——— + TAB 〕= - 6.81 KN

2.8

由上计算可知，钢丝绳的计算拉力取为：PX = 12.88 KN

考虑钢丝绳受力不均匀的钢丝破断拉力换算系数，从《高层建筑施工手册》表4—4—13查得，为α= 0.85。

取钢丝绳使用的安全系数，查《高层建筑施工手册》表4—4—24得

K= 8。采用6×19，绳芯1钢丝绳。

KPx 8×12.88

Pg= —— = ————— = 121.22 KN

α 0.85

选用Φ15.5，Pg = 125.0 KN ＞ 121.22 KN。

选择与钢丝绳配套使用的卡环，号码为2.7号，安全荷重为27 KN ＞ 12.88 KN , 符合要求

本工程A1#楼塔吊吊臂距离高压线不满足安全距，按照电业局的要求，必须搭设必要的防护设施，以确保安全施工。根据电业局的要求，防护设施的搭设方案法如下：1、防护架距离高压线不小于4m，高压线以下采用钢管双排脚手架，高压线以上需用毛竹搭设。高度超过上部高压线不小于4m。防护架应牢固稳定具有抗风能力。2、脚手架步距立杆横距1.8m，纵距1.8m，横杆步1.8m，钢管脚手架顶端不能超过最低的……

本工程A1#楼塔吊吊臂距离高压线不满足安全距，按照电业局的要求，必须搭设必要的防护设施，以确保安全施工。根据电业局的要求，防护设施的搭设方案法如下：1、防护架距离高压线不小于4m，高压线以下采用钢管双排脚手架，高压线以上需用毛竹搭设。高度超过上部高压线不小于4m。防护架应牢固稳定具有抗风能力。2、脚手架步距立杆横距1.8m，纵距1.8m，横杆步1.8m，钢管脚手架顶端不能超过最低的……

第一节、外电防护

1.编制依据：

1.***施工组织设计

2.《建筑施工脚手架实用手册》

3.《施工现场临时用电安全技术规范》 JGJ46－2005

2.工程概况：

2.1 施工现场与周围环境

2.1.1 通道和高压线位置及搭设前提条件

****工程临时道路位于施工现场东侧，路宽8m。路边缘离槽边上口距离在2～3m之间，临时道路和现场由2m 高围墙隔开，高压线紧邻东部围墙从南到北贯穿整个工地，总长度225m，电压为10KV。后经甲方与相关单位协商后，拆除部分线杆，所以实际防护长度80m，在我项目二部塔吊回转半径的覆盖范围之内，且在1#楼南侧有变压器一台。高压线杆高度约为10m。线杆距离槽上口1.5～2m。

《施工现场临时用电安全技术规范》（JGJ46－2005）第一部分高压线防护要求如下：在建工程的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。最小安全操作距离应不小于4～6m。第3.1.4 规定，旋转臂架式起重机的任何部位或被吊物边缘与10KV 以下的架空线路边线最小水平距离不得小于2m。由于现场东侧的三个塔吊的塔臂回转半径均覆盖高压线，且达不到《施工现场临时用电安全技术规范》第3.1.2 条和第3.1.4 条规定的最小距离，《建筑施工高处作业安全技术规范》第5.2.5 条之规定。为确保正常供电和施工人员的人身安全，必须采取切实可行的防护措施，编制专项防护方案。

2.1.2 方案的可行性研究及建议

我们考虑搭设双排毛竹架脚手架，里排紧邻槽边，外排立在围墙外。为了保证施工安全，建议在基础及主体结构施工阶段，楼东侧边坡空地不得作为散料和半成品周转区，这样可以人为减少安全隐患。由于建筑物高度62.2m，外墙距围墙6m。所以安全防护用架要等到工程竣工才能拆除。

3.施工安排

3.1 工期安排

为确保行人和塔吊吊卸时高压线的安全，高压线防护架子应及时搭设。

3.1.1 搭设日期：

3.1.2 防护日期：

3.1.3 拆除时间：

3.2 施工组织及任务划分：

由项目部生产经理主管，项目部安全员组织架子组搭设防护架子。在架设防护设施时，项目部临时用电电工、安全员及架子组长必须在现场旁站监督施工。

3.3 高压线防护脚手架形式选择

根据防护架子搭设的目的及安全生产的施工要求，靠近高压线一侧的防护须采用绝缘材料并保证一定的安全距离。所以里排脚手架顶端高过高压线1.5m。架体安全网距高压线应不小于1m。（因为围墙、槽边和高压线走向有变化，所以距离有所变动），其防护架子详见附图所示

4.施工准备

4.1 材料准备

①毛竹杆，小头直径不小于80mm，大头直径为120mm。腐朽、折裂、枯节的竹杆，一律禁止使用。

②材料计划表

搭设高压线防护架主要材料，见下列材料计划:

名称规格单位数量

混凝土C20 m3 5

彩色串灯 m 80

毛竹架6～8m 根 1500

安全网m2 2400

钢丝丝 8＃Kg 500

彩旗若干
