学习心电图窍门及ICU病人常见心电图特点
心电图基础知识
V6：左腋中线与V4水平处 V5R：右胸部与V5对称处
各导联线端都有英文标记并采用了不同颜色以示区别
导联端颜色 红 黄 绿 黑 红 黄 绿 棕 黑 紫
记 号
R L F N V1 V2 V3 V4 V5 V6
电极位置
右手 左手 左脚 右脚 (1) (2) (3) (4) (5) (6)
（二）操作步骤
（2）接好心电图机地线，导联选择器应位于基点，打开机器电源开关，预热机件；
（3） 仔细观察被检查者的手脚是否接触了金属物或金属制的床；
（4）用酒精将安装电极处的皮肤擦干净，将油脂擦掉，受检查者两腕及两踝上部 固定电极板，松紧适宜。在胸前按规定位置固定吸引电极。为使电极安放于清洁的 部位，建议上肢、下肢、胸前三个部位，清洁好一个部位即安放好一个部位的电极。 必要时涂抹导电膏。
Q-T间期：自QRS波群开始到T波终结的间期，它代表心室肌除极 和复极的全部过程。
U波：是T波后的交易个矮小波。U波方向应与T波一致，U波在任何 导联中均不得超过T波的1/2，在肢体导联上多<0.02mv，在胸导 联上多<0.10mv.
心2021率/6/7的计数公式：60/平均P-P间距或平均R-R间距（秒）
P-R段：P波后的一段平线，代表激动在房室交界区、房室束及部分束 支内传导。
P-R间期:指P波起点到QRS波群的起点之间的间期，它代表从心房肌 开始除极到心室开始除极的时间。P-R间期正常范围0.12-0.20s。
QRS波群：是反映左、右心室(包括室间膈)除极的电位变化。QRS正
常时限0.06-0.10s。电压：(1)Q波(q波)电压<1/4R，，时限
四、检查ST段有无偏移。
五、检查各导联中有无其它的特殊改变，参阅心电图申请单，结合临 床，最后作出心电图的诊断。
心电图基本知识秀
此时，可引起心肌复极顺序的逆转，即转为心内膜复极在先而心外膜复极在后，于是即出现与正常方向相反的T波。
心肌缺血-心电图改变
在心电图上典型的缺血型ST改变，往往表现为ST呈水平和下移或T波倒置。
心肌缺血-心电图改变
心肌梗死-概念
心律失常-房颤
P波消失、代之以一系列大小不同、形态各样的、间隔极不规则的颤动波（f波）频率350～600次/分。 QRS波群形态为室上性型，与窦性节律中的QRS波群基本相同。 心室波群间隔很不规则，但合并完全性房室传导阻滞时，心室律变为慢而匀齐。
心律失常-房扑
P波消失，代之一系列大小相同、形态如锯齿样的扑动波（F波），频率240～400次/min，节律匀齐。 QRS波群呈室上性型，与窦性心律QRS波群基本相同。 房室传导可按不同的比例下传：如2:1、3:1、4:1、5:1等传导，心室率匀齐。
当某支冠状动脉供血突然中断时，心肌相继发生【缺血】、【损伤】、【坏死】、 引起相应的三种心电图改变。
心肌梗死是心肌缺血性坏死。在冠状动脉病变的基础上，发生冠状动脉血供急剧减少或中断，使相应的心肌严重而持久地急性缺血导致心肌坏死。
心肌梗死缺血型心肌改变
若缺血发生于心内膜面，T波呈对称性，高而直立；若发生于心外膜面，使外膜面复极延迟晚于内膜面，复极程序反常，就出现对称性T波倒置；
心律失常-Ⅰ度房室传导阻滞
一度房室阻滞：房室传导时间延长、但每个来自心房的激动均可下传至心室；心电图表现为P-R间期≥0.21s（14岁以下儿童为0.18s），每个P波之后有QRS波群。
心律失常-Ⅱ度房室传导阻滞
Ⅰ型：亦称莫氏Ⅰ型 ，即文氏型阻滞。 P-R间期依次呈进行性延长，直至P波不能传入心室，发生心室漏搏一次，心室漏搏以后,P-R间期缩短，以后又依次逐渐延长，这种周而复始的P-R延长现象、称为文氏现象。Ⅱ度Ⅰ型房室传导阻滞按一定的房室传导比例下传，常见者为4:3或5:4、即4个P波有3个下传至心室或5个P波有4个下传至心室。
临床常见的11种心电图
临床常见的11种心电图今天我们讲临床常见的11种心电图，讲讲它的主要特点，看了这些以后，大家基本可以分辨这些常见的心电图，特别是应付一下执业医师考试，应该没有多大问题。
11种心电图目录为：1.正常心电图2.窦性心动过缓3.窦性心动过速4房室传导阻滞5.房早与室早6.心房扑动7.房颤8.室速9.室扑10.室颤11.心肌梗死（一）各波形的意义心电图记录的是心肌细胞除极和复极过程中电位变化。
（二）关于心电图纸附：算心率心律齐：HR=60/P-P(或R-R)心律不齐：3s(或6s)内的QRS波群数乘以20(或10)，既可算出心室率搞清楚了上面这些，下面我们就开始看心电图！1、正常心电图1）窦性P波（振幅：＜0.25mv、时限：＜0.12s)2）P-R间期0.12-0.20s3）心率：60-100次/分这个大家一般扫一眼就可以看出来。
窦速与窦缓口诀：小三大五窦速缓，三五之间无异变。
2.窦性心动过缓=大于五格3.窦性心动过速=小于三格4.房室传导阻滞说到房室传导阻滞，大家先记一对夫妻，丈夫外遇的故事：（记住这个↓，下面常用到）P波代表老婆QRS代表老公一度—老公经常性晚归，但还是回来了。
二度I型—老公晚上回家越来越晚，有时候太晚就没有回来。
二度II型—老公晚上回家时间比较固定了，但是经常不回家了！三度—离婚了，老公老婆就各玩各的啦！一度房室传导阻滞；老公虽然晚归，但是终究还是回来了！P-R间期持续＞0.20S(五个小格，一个正方形的格)，但是每个P波后面还是有QRS波群。
二度I型房室传导阻滞：老公回家越来越晚，有时候太晚了就不会来了P-R间期逐渐延长，直至脱落一个QRS波，脱落后的第一个P-R间期又恢复正常，而后渐延长，直至又脱落QRS波，如此循环往复的过程，称文氏现象。
二度II型房室传导阻滞：老公晚上回家时间固定（PR间期相等），但是经常不回家了！（QRS波群突然漏搏）；P-R间期固定，规律性的出现QRS波脱落；每两个P波，有一个P波未下传，称2：1传导阻滞；每3个P波有一个未下传，称3：2传导阻滞。
常见心电图特点及波形
常见心电图特点及波形常见心电图特点及波形一、正常心电图的分析1. P波（1）形态：P波位于QRS波群之前，形态呈圆钝型，可伴有轻微切迹，在Ⅰ、Ⅱ、V4～V6导联直立，aVR 导联倒置。
（2）时限（宽度）：P波时限不超过0.11s，双峰型者两峰间距<0.04s。
（3）振幅（电压）：不超过0.25mV，小于同导联R波的1/2，V1<0.2mV。
（4）V1导联P波终末电势（Ptf）：≥-0.04mm•s。
2．PR间期心率在正常范围时PR间期为0.12～0.20s。
3．QRS波群（1）时限：＜0.11s。
（2）形态：QRS波群主波通常在Ⅰ、Ⅱ、V4～V6导联向上，aVR、V1、V2导联向下。
Q波无切迹，振幅小于同导联R波的1/4，以R波为主的导联时限<0.04s。
（3）R波振幅：工导联不超过1.5mV，aVL导联不超过1.2mV，aVF导联不超过2.0mV，aVR导联不超过0.5mV，V1导联不超过1. 0mV，V5，或V6导联不超过2.5mV（女性不超过2.0MmV），Rv5十Sv1不超过4.0mv（女性不超过3.5mV）。
胸前导联R/S比例逐渐增高。
3个标准肢体导联或3个加压肢体导联的QRS波群峰值不得同时低于0.5mv。
4．ST段 ST段应与等电位线平行一致，但允许轻度抬高或降低，抬高一般不超过0.1mV，下降不超过0.05mV。
5．T波圆钝型、无切迹，一般无明显的起始点（上升支缓慢），Ⅰ、Ⅱ、aVF、V5、V6导联必须直立，aVR 导联倒置，T波的方向应与QRS波群的主波方向一致。
6．U波应与其T波方向一致。
振幅不超过同导联T波振幅的25％，最高不应超过2.0mV。
7．QT间期 0.32～0.40s，QT间期与心率有关，心率较慢时可以相对延长（不长于0.44s），心率较快时可以相对缩短（不短于0.30s）。
为消除心率对QT间期的影响，可用校正QT间期（QTc），其公式为：QTc＝QT/RR （单位为s），或采用Bazett公式计算：QTc＝k•，k为常数（男性0.37，女性0.39）。
常见心电图解析PPT课件
二度II型（4:3）窦房传导阻滞 基础心律为窦性，P-P间期匀齐，每3个窦性P波之后出现一个长P-P间 期，长P-P间期为基础心律P-P间期的2倍。
一度房室传导阻滞
二度房室传导阻滞
四、2、房室传导阻滞
高度房室传导阻滞
三度或完全性房室传 导阻滞
1，一度房室传导阻滞：
所有的心房激动均能前传至心室，但房室传导时间延 长，心电图表现为： a. 每一个P波之后都跟随出现一个QRS波群； b. P-R间期固定，在正常范围心率时，P-R间期 ≥0.21s,有时可出现P-R间期 逐渐延长或长 短不一，但P波均能前传心室。偶尔，P-R间期长短交替， 反映房室结双径路，或因旁路传导所致； c. 心率过快时，P波可与其前的 T波重叠而不易辨认， 按摩颈动脉窦后可使P 波与T波分开。
四 、 心 脏 传 导 阻 滞
1、窦房传导阻滞；
2、房室传导阻滞；
四、1、窦房传导阻滞： 窦房结发出的激动不能通过窦房结-心房交界至心房肌使其 除极，称为窦房传导阻滞。 1）二度I型窦房传导阻滞： a. P-P间期逐渐缩短，最后出现一长P-P间期（渐短突长）； b.长P-P间期短于2个最短的P-P间期之和； c.长P-P 间期前一个P-P间期短于长P-P间期后第一个P-P间期； d.长P-P间期后第一个P-P间期大体相等； e.窦房传导比例常为3:2、4:3、5:4，可固定，也可不固定。
THANK
YOU
SUCCESS
2019/4/21
R on T型室性期前收缩 室性期前收缩落于前一 个心搏的T波顶部或降支上称为RonT型室性期前 收缩。既往认为此种期前收缩易诱发心室纤颤。
下图中第3个QRS波群提早出现，呈宽大畸形，落 于前一个心搏T波降支上，注意窦性P波落于期前 收缩的ST段上，代偿间歇完全。
常用20种异常心电图及其特点

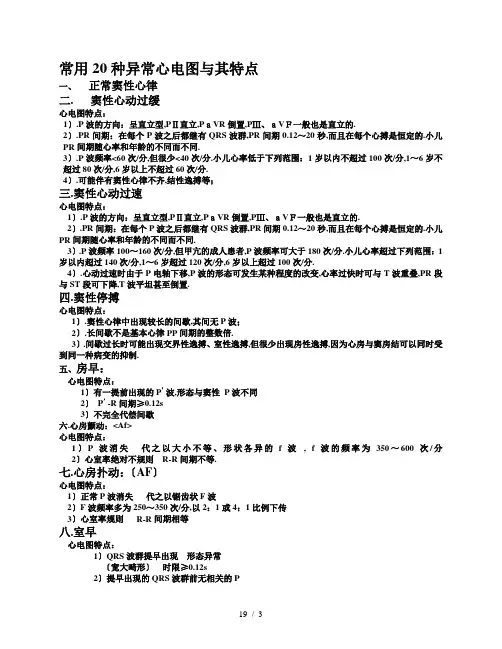

常用20种异常心电图与其特点一、正常窦性心律二. 窦性心动过缓心电图特点：1〕.P波的方向：呈直立型,PⅡ直立,PａVR倒置,PⅢ、ａVＦ一般也是直立的.2〕.PR间期：在每个P波之后都继有QRS波群,PR间期0.12～20秒,而且在每个心搏是恒定的.小儿PR间期随心率和年龄的不同而不同.3〕.P波频率<60次/分,但很少<40次/分.小儿心率低于下列范围：1岁以内不超过100次/分,1～6岁不超过80次/分,6岁以上不超过60次/分.4〕.可能伴有窦性心律不齐,结性逸搏等；三.窦性心动过速心电图特点：1〕.P波的方向：呈直立型,PⅡ直立,PａVR倒置,PⅢ、ａVＦ一般也是直立的.2〕.PR间期：在每个P波之后都继有QRS波群,PR间期0.12～20秒,而且在每个心搏是恒定的.小儿PR间期随心率和年龄的不同而不同.3〕.P波频率100～160次/分,但甲亢的成人患者,P波频率可大于180次/分.小儿心率超过下列范围：1岁以内超过140次/分,1～6岁超过120次/分,6岁以上超过100次/分.4〕.心动过速时由于P电轴下移,P波的形态可发生某种程度的改变,心率过快时可与T波重叠,PR段与ST段可下降,T波平坦甚至倒置.四.窦性停搏心电图特点：1〕.窦性心律中出现较长的间歇,其间无P波；2〕.长间歇不是基本心律PP间期的整数倍.3〕.间歇过长时可能出现交界性逸搏、室性逸搏,但很少出现房性逸搏,因为心房与窦房结可以同时受到同一种病变的抑制.五、房早：心电图特点：1〕有一提前出现的P′波,形态与窦性P波不同2〕P′-R间期≥0.12s3〕不完全代偿间歇六.心房颤动：<Af>心电图特点：1〕P波消失代之以大小不等、形状各异的f波, f波的频率为350～600次/分2〕心室率绝对不规则R-R间期不等.七.心房扑动：〔AF〕心电图特点：1〕正常P波消失代之以锯齿状F波2〕F波频率多为250～350次/分,以2：1或4：1比例下传3〕心室率规则R-R间期相等八.室早心电图特点：1〕QRS波群提早出现形态异常〔宽大畸形〕时限≥0.12s2〕提早出现的QRS波群前无相关的P波3〕T波与QRS波群的主波方向相反4〕代偿间歇完全九.阵发性室上性心动过速心电图特点：1〕.当QRS波群时间、形态正常,心室率160～220次/分,看不清明显的心房活动时,统称之为阵发性室上性心动过速.2〕.突发突止3〕.压迫颈动脉窦可能使发作停止.十、室性早搏二联律心电图特点：1）.早搏的激动避开了心房直接来自于心室内的一个异位起搏点.2）.每次早搏的P波都消失,QRS波宽大、畸形,T波与QRS主波方向相反.3）.室早二联律每二次搏动中有一次室性早搏.十一. 室性早搏三联律心电图特点：1）早搏的激动避开了心房直接来自于心室内的一个异位起搏点.2）每次早搏的P波都消失,QRS波宽大、畸形,T波与QRS主波方向相反.3）室早三联律每三次搏动中有一次室性早搏.十二. 室性逸搏与室性逸搏心律心电图特点：1〕.长的RR间期之后出现宽大的QRS波群；2〕.逸搏的QRS波群之前无与其相关的P波,如有窦性P波出现,PR间期<0.12秒；3〕.逆行性P波可能位于QRS波群之后,RP间期>0.20秒；4〕.逸搏的周期>0.15秒,多个出现的逸搏周期相等；5〕.可能出现室性融合波；6〕.如逸搏连续出现形成室性逸搏心律,心室率30～40次/分.十三.室速心电图特点：1〕为三个以上连发室早节律可略不规则2〕QRS波群增宽畸形时限>0.12s3〕P波常埋于心室波内不易辨认4〕T波与QRS波群主波方向相反十四. 阵发性室性心动过速心电图特点：1〕.室性早搏连续出现在三次以上；2〕.QRS波群呈宽大畸形,心室率140～180次/分,很少超过180次/分；但小儿可在200次/以上.3〕.RR间期规整,或稍不匀齐RR间期互差偶有超过0.03秒者；4〕.逆行性P波偶可见到,位于QRS波群呈1：1传导或2：1传导,RP间期>0.20秒；5〕.窦性P波有时可能见到,时隐时现,窦性P波与QRS波群无关,有时,可见到心室夺获与心室融合波十五.心室扑动：心电图特点：无正常QRS-T波,代之以连续快速而相对规则的大幅振动波,频率达200～250次/分十六. 心室颤动：心电图特点：QRS-T波完全消失,出现大小不等、极不匀齐的低小波,频率200～500次/分十七.房室传导阻滞：一度A VB心电图特点：窦性P波,P-R间期 0.20s十八.二度Ⅰ型传导阻滞：心电图特点：P-R间期逐渐延长,直至P波不能传入心室,脱落一个QRS波群,脱落后的P-R间期重复以前的时限,如此周而复始十九. 二度Ⅱ型传导阻滞：心电图特点：P-R间期固定延长,伴不规则的心室漏搏,可有4:3、3:3或2:1、3:1等AVB二十. 三度A VB：心电图特点：1〕.P波与QRS波完全脱离关系2〕.P-P相等R-R相等3〕.室率<房率4〕.QRS波群可正常或增宽畸形。
临床常见心电图典型图例+特点，直观，实用，建议收藏备用
临床常见心电图典型图例+特点，直观，实用，建议收藏备用【窦性心律】P波从窦房结发起，心房除极综合向量指向下（P波方向在下壁导联II，III，aVF中向上）PR间期在0.12-0.22s，PR长度固定QRS间期低于100毫秒（2.5个小方格）静息心率在60-100次/分【心房颤动】心房活动包括多个凹形小波，心脏收缩约为每分钟400+下通常显示体表心电图不规则波动（f 波），V1中最明显P波缺失室性心律完全异常f波并一定能看到，特别是当AF长期存在的情况QRS 波群可能变宽（偏离正常位置或束支传导阻滞）可能由风湿性二尖瓣疾病、 IHD、高血压、病态窦房结综合征、酒精、甲状腺机能亢进、房间隔缺损和特发性心房颤动引起【心房扑动】心房扑动是折返性心律失常，心房活动每分钟约300下诱因与心房颤动相同体表心电图具有“锯齿状”特点，F波常在II、 III 和aVF 中出现房室比例2:1时，心室率约在150 bpm 高度房室阻滞1:1可见，特别是药物干预时改变心房扑动的周期长度【室上性心动过速】该种心动过速通常起源点是房室交界区，激动通过房室交接区或房室旁路逆传而形成折返环路QRS波群形态与时限通常正常；但发生室内差异性传导或原有右束支传导阻滞时，QRS波群形态异常该种心动过速通常通过刺激迷走神经，静脉注射腺苷，或维拉帕米可终止经导管射频消融治疗可治愈【预激综合征】预激综合征者发生心房颤动的风险增加由于激动从旁路下传心室比经房室结传导更迅速，心室率可能很快，偶尔会达到300次/分表心电图显示快速性心房颤动具有不同形态的QRS博群，反应了房内激动下传心室的不同途径，沿旁路下传，沿正路下传，以及沿旁路及正路同时下传治疗方法包括直流电复率，静脉注射氟卡胺、丙吡胺、胺碘酮静脉注射地高辛、维拉帕米或腺苷是禁忌，因为这些药物会加快旁路传导，加速预激综合征合并心房颤动患者的心室率【室性心动过速—左束支传导阻滞（LBBB）】室性心动过速是指5个或更多的室性期前收缩连续出现，心室率≥120次/分通常发生于器质性心脏病患者QRS波群时限>0.12秒心房独立活动，心房夺获或心室夺获在左束支传导阻滞形态时，室性心动过速表现为QRS波群在胸导联中均向下V1导联中宽初始R波（>30毫秒）、S波最低点延迟（>60毫秒）或S波切迹提示室性心动过速【右室流出道室性心动过速】宽大畸形的QRS波时限>0.12秒并呈完全性左束支传导阻滞图形电轴右偏或向下可能为特发性，可经导管射频消融治愈【扭转型室性心动过速】尖端扭转型室性心动过速宽大畸形的QRS波群以基线为轴上下扭转常在长-短序列之后易引发病因通常与Q-T间期延长（先天性或者药物延长心室复极[抗心律失常药、抗组胺药、大环内酯类药物，三环类抗抑郁]）有关低钾血症和低镁血症可诱发通常为非持续性，但可进展为心室颤动【急性前壁心肌梗死】心肌区域性梗死损坏心电图表现为对应区域的改变在前壁急性心肌梗死时最先表现为ST段受影响心肌损伤区对应的胸导联呈斜升ST段-通常是左前降支病理性Q波尚未出现【前壁心肌梗死】24-48内出现病理性Q波ST段呈弓背向上抬高T波逐渐演变为对称性倒置随着时间的推移，ST段抬高通常会消失恢复至基线左心室动脉瘤可引起持续性的ST段抬高数周后T波逐渐恢复至正常，病理性Q波持续存在【急性下壁心肌梗死】下壁导联的ST段急性抬高有前壁及侧壁对应导联ST段压低性改变（未显示）常伴有一度房室传导阻滞（未显示）房室传导异常更常见于下壁心肌梗死，但往往是短暂的，不需要安装临时起搏【急性后壁心肌梗死】常规心电图导联安装没有对应心脏后壁，因此不能观察到后壁急性心肌梗死典型的ST段改变在对应的前壁导联（V1-V3导联中）ST段压低并可见R波增高这些都是对应的常规改变，把心电图电极安装在后面，就可以看见病理性Q波及ST段抬高表现【急性侧壁心肌梗死】典型的急性侧壁心肌梗死是观察I，aVL，V5，V6导联一度房室传导阻滞亦可见于急性侧壁心肌梗死（不常见）【无病理性Q波性心肌梗死】如果心肌损伤没有累积心肌全层，那么异常Q波可能无法见到从V1-V6导联R波递增不良，可能表明存在心肌损伤在受影响的范围内可见广泛的T波倒置这些患者再梗死的风险增加，与Q波梗死患者一年有相同的预后【Q-T间期延长】心率校正后Q-T间期女性≥0.46s，男性>0.46s；T波形态异常；U波存在最常用的适应率校正Bazett公式：= QT /√RR机制是复极电流异常Jervell-Lange-Nielsen综合征：先天性长QT间期，高音性耳聋、复发性室性心动过速；可能导致猝死Romano-ward综合征：先天性长QT间期与室性心律失常；听力是正常的获得性长QT综合征可能与使用抗心律失常药物特别是III类，大环内酯类抗生素、抗组胺药、三环类抗抑郁药，与低钾血症、低钙血症、脑损伤、低温、肥厚性心肌病和急性心肌梗死有关【Brugada综合征】QRS博群在V1导联呈右束支阻滞图形ST 段在V1/V2导联中呈下斜型抬高≥1 mm，在V2，V3导联中呈马鞍形抬高≥1 mm常见于青年人（男性多见）无器质性心脏病者先天性；钠电流缺失增加了室性心律失常并引起猝死的风险ICD是预防患者突发恶性心律失常昏厥或猝死的有效方法【窦性停搏】心房（和心室）停止活动达到4s窦房结不能产生激动或在窦房交界区发生传导中断（窦房阻滞）表现为窦房结功能障碍，可能颈动脉窦过敏与迷走神经张力增高有关可能与房性心律失常并存可能需要永久性起搏器来源网络，如有侵权，尽快联系，仅供大家学习！。
常见心电图的类型与识别
常见心电图的类型与识别
心电图是一种用于检测心脏活动的常见检查，无论是对于诊断心律失常还是监测心脏活动，它都具有重要意义。
它可以检测心脏收缩时心室电位的变化，并将其图形化，记录下来。
常见的心电图有三种基本类型，分别是标准EKG、心外历史EKG和心动过缓。
首先，标准EKG是最常见的一种心电图，主要由P波、QRS波、T波和U波组成。
P波代表心房的收缩，QRS波代表心室的收缩，T波表示心室的舒张，U波代表心房的舒张。
如果P波、QRS波、T波和U波的持续时间，频率和形状满足正常水平，则表明心脏的活动正常。
其次，心外历史EKG是检查心脏活动前后期是否异常的一种心电图，它通常由两个波峰组成，分别为导联P峰和导联QRS峰。
它可以检测心脏收缩和舒张之间的不同序列，从而判断出大小，形测和时限是否正常。
最后，心动过缓是一种常见的心电图，它可以检测心脏是否存在心动过缓的情况。
心动过缓有两个主要类型——室性心动过缓和房性心动过缓。
它们的主要特征是：室性心动过缓显示出P波和T波的变化，而房性心动过缓则显示出QRS波变化。
在诊断心脏疾病过程中，心电图在许多情况下都具有重要作用。
医生们可以根据上述不同类型的心电图来辨别心脏活动的正常情况还是疾病情况，从而给出有针对性的治疗方案。
正常心电图及常见的异常心电图的识别
心肌缺血心电图
（心肌缺血并有完全性右束支传导阻滞） • QRS波群时间0.12秒，Q-T间期0.36秒，QRS波 群形态：V1导联呈rsR’型， Ⅰ、aVL导联呈qRs型， S波均增宽伴切迹， Ⅰ、Ⅱ、Ⅲ、aVF、V1~ V6 均有不同程度的S-T段下移且T波倒置。
1-3
心肌缺血心电图
1-4
• 除aVR、 V 1、V2外，各导联S-T段低垂型 及水平型下移0.05~0.1mV，T波倒置。
常见的异常心电图
• 房性早搏：（1）提前出现一个变异的P’波。（2） P’R>0.12秒，QRS波群形态正常。代偿间歇常不完全。
• 室性早搏：（1）提早出现一个增宽变形的QRS-T波群， 其前无P波，窦性P波可巧合于早搏波的任意位置。（2） QRS时限常>0.12秒。（3）有完全性代偿间歇（早搏前后 两个窦性P波之间的间隔等于正常P-P间隔的两倍）。（4） T波方向多与QRS主波方向相反。
• T波：T波为心室的复极波。T波的方向大多和 QRS主波的方向一致，在Ⅰ、Ⅱ、V4~V6导联向 上，aVR向下， Ⅲ、aVL、 aVF 、V 1~V 3导联可 向上、向下、双向。振幅不应低于同导联R波的 1/10。
• Q-T间期：从QRS波群的起点至T波终了，代表心 室肌除极和复极全过程所需的时间。Q-T的长短 与心率的快慢密切相关，心率越快，Q-T越短， 反之则越长。心率60-100次/分时，Q-T的正常范 围应为0.32~0.44秒。
正常心电图 • 正常心电图波形特征及生理意义
• P波：P波反映左右心房的电激动过程，也 叫心房除极波。在Ⅰ、Ⅱ、aVF、V4~V6导 联应直立向上，在aVR导联应倒置。时限 <0.11秒。振幅：肢体导联<0.25mv,心前导 联<0.2mv。
ICU常见恶性心律失常心电图的识别与处理PPT
心房颤动可见于各种心脏病患者，也可见于正常人。心电图上P波消失，代之 以频率约350-600次/分的f波，R-R间期绝对不齐。
室颤的识别
总结词
室颤是一种严重的心律失常，心电图上表现为QRS-T波完全消失，代之以形状不同、大小各异的颤动 波。
详细描述
室颤是心脏停搏前的早期表现，常见于冠心病、心肌病、电解质紊乱等患者。心电图上QRS-T波完全 消失，代之以形状不同、大小各异的颤动波。
参考文献2
王五, 马六. (2019). 心电图在恶性心律失常诊断 中的应用. 上海: 上海科学技术出版社.
3
参考文献3
陈七, 刘八. (2018). 恶性心律失常的预防与控制 . 广州: 广东科技出版社.
THANK YOU
在ICU中，恶性心律失常的发生率较高，因此对其识别与处理 至关重要。
ICU中恶性心律失常的危害性
恶性心律失常如不及时发现和处理，可能进一步恶化患者的病情，甚至导致死亡 。
对患者及其家庭带来极大的心理和经济压力。
ICU中恶性心律失常的救治原则
及时识别
通过心电图等手段及时发现恶 性心律失常。
迅速处理
挑战
当前恶性心律失常的治疗仍面临诸多挑战，如部分患者 对药物治疗不敏感、部分患者可能存在心脏起搏器植入 禁忌等。因此，需要进一步研究和探索，提高诊疗技术 和治疗效果。
06
参考文献
参考文献
1 2
参考文献1
张三, 李四. (2020). ICU常见恶性心律失常心电 图的识别与处理. 北京: 人民卫生出版社.
房室传导阻滞的识别
总结词
房室传导阻滞是一种心律失常，心电图上 表现为P波规律出现，PR间期逐渐延长， 直到P波下传受阻，脱漏一个QRS波群。
ICU常见心电图识别
⑷ ST段
与基线处于同一水平 可轻微偏移：
下移：任一导联＜ 0.05mV 抬高：（呈上斜型抬高） V1、V2＜0.3mV V3 ＜ 0.5mV V4～V6及肢导＜ 0.1mV
示意图
⑸ T波
① 形态： 与QRS主波方向一致 胸导联特点： V1～V3倒置或直立 （ V 1 ～ V 3 直立， V 4 ～ V 6 不可再倒置） V4～V6直立
1.持续监测心率和心律。 2.观察是否有P波脱落，P波是否规则出现、
形态、高度和宽度有无异常。 3.观察QRS波形是否正常，有无“漏搏”。 4.观察ST段有无抬高或者降低。 5.观察T波是否正常。 6.注意有无异常波形出现。
1.窦性停搏 规则的P-P间距中突然出现P波脱落， 形成长P-P间距，且长P-P间距与正常间距不成 倍数关系。
12.二度二型房室传导阻滞 PR间期 恒定，部分P波后无QRS波群。
13.三度房室传导阻滞 P波与QRS毫无关系， 各自保持自身节律，心房率高于心室律，常伴 有交界性或室性逸搏。
5. 心房颤动
⑴ P波消失，代以大小、形态、间距不 等 的“ f ”波， “ f ”波频率350～600 次/分； ⑵ R-R间期绝对不等； ⑶ QRS呈室上性。
心房颤动
Ⅱ
V1
平均室（房）率=60/平均R-R（f-f）
6.室性早搏
⑴ 提前出现的形态怪异的QRS-T波群 QRS时间≥0.12s
⑵ QRS波群前后无相关P波
ECG
⑵ P-R间期
P-R间期在 0.12～0.20s
示意图
⑶ QRS波群
① 形态： Ⅰ、Ⅲ 主波向上（qR, qRs, Rs或R型） aVR 主波向下（Qr或QS型） V1、V2 呈 rS 型； V3、V4 呈 RS 型 V5、V6 主波向上（qR, qRs, Rs或R型） V1～V6 R/S逐渐减小 ② 时间：0.06～0.10s 正常图
心电图看图技巧及各心电图特点
1.3 看 QRS 波宽大畸形
若有则考虑：室性的、差传来的、阻滞来的、电轴转位来的
1.4 整体看导联
是否有胸前导联 R 波的递增不良，在心电图上 V1、V2、V3 的 R 波是递增的 S 波递减的 V4、V5、V6 的 R 波是递减的 S 波递增的。是否有左右室的高电压还要看结合电轴转向， 是否有小 q 波，通常 V1、V2 导联可以有小 q 一般比较瘦的人，或肺气肿的病人都可以 出现。但若 V4、V5 出现则就有问题了，应注意是否有问题了。
PP 间期＞1s（横坐标大于五个大格）
2.2.4 窦性心动过速
PP 间期＜0.6s（横坐标小于三个大格）
2.2.5 窦性4 个小格）
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，通系电1，力过根保管据护线生高0不产中仅工资2艺料22高试2可中卷以资配解料置决试技吊卷术顶要是层求指配，机置对组不电在规气进范设行高备继中进电资行保料空护试载高卷与中问带资题负料2荷试2，下卷而高总且中体可资配保料置障试时2卷，32调需3各控要类试在管验最路；大习对限题设度到备内位进来。行确在调保管整机路使组敷其高设在中过正资程常料1工试中况卷，下安要与全加过，强度并看工且25作尽52下可22都能护可地1关以缩于正小管常故路工障高作高中；中资对资料于料试继试卷电卷连保破接护坏管进范口行围处整，理核或高对者中定对资值某料，些试审异卷核常弯与高扁校中度对资固图料定纸试盒，卷位编工置写况.复进保杂行护设自层备动防与处腐装理跨置，接高尤地中其线资要弯料避曲试免半卷错径调误标试高方中等案资，，料要编试求5写、卷技重电保术要气护交设设装底备备置。4高调、动管中试电作线资高气，敷料中课并设3试资件且、技卷料中拒管术试试调绝路中验卷试动敷包方技作设含案术，技线以来术槽及避、系免管统不架启必等动要多方高项案中方；资式对料，整试为套卷解启突决动然高过停中程机语中。文高因电中此气资，课料电件试力中卷高管电中壁气资薄设料、备试接进卷口行保不调护严试装等工置问作调题并试，且技合进术理行，利过要用关求管运电线行力敷高保设中护技资装术料置。试做线卷到缆技准敷术确设指灵原导活则。。：对对在于于分调差线试动盒过保处程护，中装当高置不中高同资中电料资压试料回卷试路技卷交术调叉问试时题技，，术应作是采为指用调发金试电属人机隔员一板，变进需压行要器隔在组开事在处前发理掌生；握内同图部一纸故线资障槽料时内、，设需强备要电制进回造行路厂外须家部同出电时具源切高高断中中习资资题料料电试试源卷卷，试切线验除缆报从敷告而设与采完相用毕关高，技中要术资进资料行料试检，卷查并主和且要检了保测解护处现装理场置。设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
心电图诊断学要点
心电图诊断学一、心电图定义心脏机械收缩之前，先产生电激动，心房和心室的电激动可经人体组织传到体表.心电图(electrocardiogram，ECG)是利用心电图机从体表记录心脏每一心动周期所产生电活动变化的曲线图形。
3.电偶:由一对距离相近、电量相等的正负电荷构成，其中正电荷称电源，负电荷称电穴,其方向是由电穴指向电源二、心电向量:心肌细胞在除极、复极过程中所产生的电偶，既有数量大小，又有方向，故电偶就是向量.箭矢所指方向代表向量的方向，箭头代表正电位，箭尾代表负电位，箭矢长短代表向量的大小.※三、心电图各波段的组成与命名。
2、心电图的组成P波：最早出现，振幅较小，反映心房除极过程。
P-R段，实为P—Q段,反映心房复极过程以及房室结、希氏束、束支的电活动。
P波与P-R段合计为P—R间期，自心房开始除极至心室开始除极的时间，即房室传导时间。
QRS波群振幅最大，反映心室除极全过程。
ST段反映心室缓慢复极。
T波反映心室快速复极。
Q-T间期为心室开始除极至心室复极完毕全过程的时间。
3※、QRS波群的命名R波首先出现的正向波Q波Ｒ波之前的负向波S波Ｒ波之后的第一个负向波R’波第二个Ｒ波（S波之后的正向波）S’波第二个Ｓ波(R’波后的负向波)QS波QRS波只有负向波大写：振幅（电压) ≥0。
5mv Q R S Q’ R' S’小写：振幅(电压）＜0.5mv q r s q’ r’ s’※四、心电图导联与导联轴:电极板安置在人体表面任何两点，并分别用导联线与心电图机相连，所构成的电路称心电图导联。
导联体系：肢体导联与胸导联。
（1）肢体导联：包括双极肢体导联Ⅰ、Ⅱ、Ⅲ及加压肢体导联aVR、aVL、aVF。
其电极主要按放于三个部位：右臂（R）、左臂（L)、左腿（F），（2）胸前导联：属单电极导联.V1 胸骨右缘第4肋间V2 胸骨左缘第4肋间V3 V2与V4连接线的中点V4 左锁骨中线与第5肋间相交处V5 左腋前线V4水平处V6 左腋中线V4水平处V7 左腋后线V4水平处V8 左肩胛骨线V4水平处V9 左脊旁线V4水平处V3R-V5R 右胸部与V3—V5对称处第二讲：心电图的测量和正常值二、平均心电轴概念心电轴指的是平均QRS电轴，它是心室除极过程中全部瞬间向量的综合（平均QRS 向量).目测法：通常根据肢体Ⅰ、Ⅲ导联QRS波群的主波方向来估测心电轴的大致方位：口诀：Ⅰ与Ⅲ导联 QRS 主波均向上，电轴不偏；尖对尖,电轴向右偏,口对口，电轴向左走。
手把手教你读心电图(图案解析)
快速读懂心电图简化记忆----强化记忆1，正常心电图：不用说了,它有可能是把那几个波和导联都斩一段下来,每一个波给你3个周期,分成几行给你看,要注意2，左心室肥大:只要看V5大于5格,也是上下纵的5格3，右心室肥大:只要看V1大于2格,是上下纵的2格4，心房颤动,所有的P--P,Q--Q,R--R,S--S,T--T都没规律,也就是乱七八糟, 5，窦性心动过缓:每个心动周期都大于5个格(是左右横的格)6，窦性心动过速:每个心动周期都小于3个格(是左右的格)7，房性期前收缩:前面几个正常的波,接着一个波提前(注意：这个波的pQRSt 形状是正常的,只是提前罢了),接下去又是正常的波8，室性期前收缩:前面几个正常的波,接着一个波提前的宽大畸形的QRS波群(注意：这时候R波变宽),接下去又是正常的波9，典型心肌缺血：V456的ST段下移10，急性心肌梗死：Q波增宽+ST段弓背向上抬高，注意：前壁看V123456;后壁看Ⅱ，Ⅲ，aVF快速目测判断心电图的经验白话心电图只为帮助考生克服对心电图学习的畏难情绪，迅速通过考试，所以难免有所简化。
本篇内容与学术无关。
内容正在更新中1、正常心电图此主题相关图片如下：2、窦性心动过速每个心动周期都小于3个格(是左右的格) 此主题相关图片如下：3、窦性心动过缓每个心动周期都大于5个格(是左右横的格) 此主题相关图片如下：4、房性期前收缩---特点：各个波形正常，但是节律不一致。
前面几个正常的波,接着一个波提前(注意：这个波的pQRSt形状是正常的,只是提前罢了),接下去又是正常的波此主题相关图片如下：5、室性期前收缩---特点：出现宽大畸形的QRS 波，T波与主波方向相反前面几个正常的波,接着一个波提前的宽大畸形的QRS波群(注意：这时候R波变宽),接下去又是正常的波此主题相关图片如下：6、阵发性室上性心动过速---特点：与窦性心动过速有点相似，但是频律更快一些，在150-250次/分之间。
心电图学习与总结
心电图学习与总结一、心电图纸二、正常心电图波形特点P波：代表左右两心房除极的电位变化。
大部分导联呈钝圆形；导联I、II、aVF、V4-6直立，aVR倒置；其余导联双向；时间：＜0.12秒；振幅：肢导＜0.25mV；胸导＜0.2mV。
P-R间期：从P波起点至QRS波群的起点，代表心房开始除极至心室开始除极的时间。
时间：0.12-0.20秒。
QRS波群为心室除极波。
时间：0.06-0.10秒；波形：（1）在没有电轴偏移的情况下，I、II、III导联的QRS波群其主波一般向上；aVR导联的QRS波群主波向下；（2）正常人胸导R波自V1 - V6 导联逐渐增高；S波逐渐变小；（3）V1、V2、V3出现Q波应视为异常，V5、V6看不到Q波应视为异常；振幅：I 导联的R波小于1.5mV，aVF导联的R波小于2.0mV，胸导的R波小于2.5mV。
ST段：自QRS波群的终点至T波起点间的线段，代表心室缓慢复极过程。
正常多为一等电位线，一般下移不应＞0.05mV；上抬在肢体导联及V4-V6导联不应＞0.1mV 。
T波：代表心室快速复极时的电位变化。
方向：大多和QRS主波的方向一致，左心导联I、II、V4 - V6导联向上；aVR导联向下；振幅：左心导联I、II、V4 - V6导联不应低于同导联R波的1/10。
三、临床常见异常心电图（一）左心室肥大1.QRS波群电压增高：胸导联V5或V6导联的R波＞2.5mV；Sv1+Rv5＞4.0mV（男性）、＞3.5mV（女性）；肢体导联中，Ⅰ导联的R波＞1.5mV；aVL导联的R波＞1.2mV；aVF导联的R波＞2.0mV；RI+SIII＞2.5mV。
2.可出现心电轴左偏。
3.QRS波群时间延长到0.10～0.11s，但一般＜0.12s。
4.ST-T改变：在R波为主的导联，其ST段可呈下斜型压低达0.05mV以上，T波低平、双向或倒置；当QRS波群电压增高同时伴有ST-T改变者，称左室肥大伴劳损。
ICU常见心电图识读
1.去除可能因素
2.β受体阻滞剂
编辑版ppt
29
SINUS BRADYCARDIA （窦性心动过缓） Impuses originate at S-A node at slow rate
All complexes normal, evenly spaced Rate < 60 - 100/min
编辑版ppt
15
ST段 QT间期和U波
ST段： 在任一导联ST段下移不超过0.05mv， ST段上抬在V1-V2导联不超过0.3mv,V3不超过 0.5mv V4-V6与肢体导联不超过0.1mv。
Q-T间期 ：正常范围为0.32-0.44S。Q-Tc就是 R-R间期为1s(心率60次/分）时的Q-T间期。 Q-Tc的正常上限为0.44S。
心动过缓的心律＝（周期数/每6秒）
编辑版ppt
22
如何快速计算心率？
一个RR间期大格数（5个小格）
1 300
2 150
3 100
4 75
5 60
心率
编辑版ppt
23
注意图中的异心常律波判型，断间歇及规则否：
➢ 在每个QRS波前寻找这P波 ➢ 在每个P 波后寻找QRS波 ➢ 测量这P－R间期 ➢ 测量QRS波群
14
Q波和T波
Q波：除aVR导联外，正常的Q波振幅应 小于同导联中R波的1/4，时间S型。
T波：（1）方向：大多和QRS主波的方 向一致。若V1的T波向上，则V2-V6导 联就不应再向下。 （2）振幅：除Ⅲ、aVL、aVF、V1V3导联外，T波的振幅一般不应低于同编辑版ppt 导联R波的1/10。T波在胸导联有时可高
心动过缓的情况下， P-R间期可略延长,但不超过0.22S。
20个心电图解析+记忆技巧
1。
诊断：①右室流出道室早；②心脏顺时钟转位心电图如图所示：解析：女性，77岁，高血压。
EKG显示窦性心律，HR：73bpm，QRS时限0.10s，第四个提前出现波群宽大畸形，QRS时限0.14s，其前无P波，胸前导联呈LBBB图形，说明除极顺序自右向左，所以早搏来源于右心室；II、III导联以正向波为主，说明除极顺序自上而下，所以早搏来源于流出道。
2。
诊断：①窦缓（<60bpm）；②窦停；③下壁Q波性心梗（时间不确定的或陈旧性的）；④ST-T改变提示心肌缺血；⑤SSS；⑥起搏器感知功能障碍，非持续性感知（心房或心室）心电图如图所示：解析：80岁，男性，头晕。
不稳定的窦缓，频率约为50bpm。
第一次窦性心搏后是长达1.9s的窦停，随后才出现一个心室起搏的QRS波。
心室起搏器频率为60bpm，但显示感知功能异常：感知过敏（起搏心律晚于原起搏器设置的频率）见于第一个心搏之后（星号处）；在第四个心搏后可见“感知失灵”（起搏心律的出现早于原起搏器设置的频率，箭头处）。
III、avF导联可见病理性Q波提示患者有陈旧性下壁心梗，胸导联所见复极异常提示前壁心肌缺血（如箭头所示）。
已安装起搏器的老年人身上出现窦缓和窦停，所有这些心电图表现综合起来，符合SSS的诊断。
3。
诊断：右室心尖部室速心电图如图所示：解析：女性，26岁，主因反复晕厥1年余入院。
EKG示宽QRS波群心动过速，呈LBBB图形，说明室性心动过速起源于右心室。
II、III、avF导联呈QS型，I导联呈R型。
未见相关P波。
胸前导联QRS波群移行慢，在V5导联呈R型。
说明起源位置靠近心尖部。
频率204bpm。
4。
诊断：①CRBB；②LPFB；③前壁或前间壁Q波MI（近期或急性）；④下壁Q波MI（近期或急性）；心电图如图所示：解析：71岁，男，突发气短而送急诊。
EKG提示为窦速，HR：111bpm，RBB（V1导联呈宽rsR'，I、V5、V6导联QRS波终末呈宽的S波，如箭头所示），及LPFB（电轴>+100*）。
