第二章 玻璃马蹄焰窑炉结构设计

合集下载

玻璃马蹄焰池窑课程设计说明书

玻璃马蹄焰池窑课程设计说明书

玻璃马蹄焰池窑课程设计说明书集团文件发布号:(9816-UATWW-MWUB-WUNN-INNUL-DQQTY-玻璃窑炉及设计课程设计说明书题目:年产42200吨高白料酒瓶燃油蓄热式马蹄焰池窑设计学生姓名:\学号:院(系):材料科学与工程学院专业:无机非金属材料工程指导教师:2013年6月20日目录1绪论课程设计是培养学生运用《窑炉及设计(玻璃)》课程的理论和专业知识,解决实际问题,进一步提高设计、运算、使用专业资料等能力的重要教学环节。

目的是使学生受到设计方法的初步训练,逐步树立正确的设计观点,增强设计能力、创新能力和综合能力,初步掌握窑炉及其它热工设备设计的基本知识和技能,并对所学窑炉热工理论知识进行验证和深化,为将来从事生产、设计、研究及教学等方面工作打下良好的基础。

同时为毕业设计(论文)奠定良好的基础。

1.1设计依据:(1)设计题目:年产42200吨高白料酒瓶燃油马蹄焰玻璃池窑的设计(2) 原始数据:产品规格:高白酒瓶容量550mL, 重量450g/只行列机年工作时间及机时利用率:325 天,95%机速:QD8行列机高白酒瓶75只/分钟QD6行列机高白酒瓶42只/分钟产品合格率:90%玻璃熔化温度1430℃玻璃形成过程耗热量q玻=2350kJ/kg玻璃液重油组成(质量分数%),见表1 。

1.2简述玻璃窑炉的发展历史及今后的发展动向玻璃生产专用热工设备统称为玻璃窑炉。

玻璃窑炉是玻璃行业生产的心脏,是能源消耗的主要设备。

目前我国正在运行的窑炉以火焰炉为主,能耗水平较高(一般在300~500公斤标煤/吨成品左右,国际先进水平为相当于150~200公斤标煤/吨成品);熔化率低(一般在1。

5~2吨玻璃液/平方米熔化面积·天,国际先进水平为3~3。

6吨工字钢玻璃液/平方米熔化面积·天),周期熔化率低(国际可超过10000吨玻璃液/窑炉运行周期,国内在2400~6200吨玻璃液/窑炉运行周期)这也与我们企业的产品结构、窑炉熔化面积的大小、生产线的合理配置有关;在能源结构方面,我们目前主要选用煤和油,热利用率低且污染严重,而目前国际上则普遍采用天然气和电等清洁能源,热利用率高污染少。

玻璃工业窑炉 第二章马蹄焰窑 第四节蓄热室设计

玻璃工业窑炉 第二章马蹄焰窑 第四节蓄热室设计

三通道蓄热室的优点: (1)可以在不增加厂房高度的情况下扩
大换热面积; (2)烟气流程长,气流分布均匀,助燃
空气预热温度高; (3)可根据不同温度的传热方式特点,
确定各通道内合适的烟气流速; (4)不易产生堵塞或倒塌。
三通道 燃煤气 马蹄焰 池窑立 面、平 面图
2.4.3 结构设计 空、煤气烟道、炉条碹、格子砖、蓄热 室顶碹、风火隔墙、热修门等。
传热过程中,废气以辐射加对流将热量传 给格子体表面,再通过导热将热量传向格 子体内部。
加热空气时格子体表面主要以对流辐射方 式将热量传给空气。由于空气O2,N2为 对称双原子,不辐射也不吸收,因此温度 虽高,仍主要以对流传热。
加热煤气时,辐射作用得以加强。
换向时间对蓄热室换热效率有较大影 响,适宜时间20~25min。
格子体的排列方式有:传统常用西门子 式、李赫特式、连续通道式和编蓝式。以 标型砖码砌,砖厚65mm。 近年来出现波形砖、十字砖、筒形砖等。 提高了格子体强度、增加了换热面积,砖 厚40mm。
格子体的排列方式 a-西门子式(上下不交叉);b-西门子式(上下交叉);
c-李赫特式三通道;d-编蓝式
八角筒形格子砖 十字砖格子体
格子砖ρ、C、排列方式以及通道内气 体流动情况等影响热交换过程的好坏。
横断面上的气流分布均匀程度,对改 善传热和提高热效率具有重要意义。
气流方向应符合气体垂直运动定则, 即烟气自上而下流动,空气或煤气自下 而上流动。
蓄热室主体为格子体。作用是蓄热和换 热。
格子砖的材质、性能、形状尺寸、受热 面积等直接关系到蓄热室的热效率和空 气、煤气的预热效果。
0.283
0.515
19.0
0.471
0.367

玻璃工业窑炉 第二章马蹄焰窑 第二节冷却部设计

玻璃工业窑炉 第二章马蹄焰窑 第二节冷却部设计
蓄热式马蹄 焰玻璃池窑 模型图
2.2 冷却部设计 2.2.1作用:对玻璃液冷却、均化和分配。 A、冷却玻璃液;与流液洞起一半降温作用 B、稳定玻璃液温度和成分; C、玻璃液继续澄清和均化; D、可吸收一部分再生气泡; E、改善熔化池的循环对流; F、稳定玻璃液面,并均匀分配给供料道。
2.2.2结构参数确定 池深:逐步变浅,提高垂直方向温度均匀性
和减少回流。比熔化池浅300mm。颜色玻 璃可浅0.4~0.6m。 面积:取决于窑炉的温度制度和出料量。 1)温度制度:冷却程度大,则面积大。 2)出料量:出料大,冷却程度大,面积大。
3)参数: a、F冷/F熔。 (15~25)%。分配料道(10~20)%。 b、正常流动负荷/冷却部面积。(t/d·m2) 冷却率。3~13范围。 c、冷却部容积/正常流动负荷(m3/d) 玻璃液停留时间。愈长愈稳定,但需更多空
间,回流多。最小存3小时玻璃流量。
2.2.3冷却部形状 取决于成型方式,成型机的数量及工艺布置,
玻璃液应均匀分配,减少死角。 A、人工成型: 操作空间,换坩埚、热修方便。两甏口中心
距>1.4m,边甏到墙角>400mm。 B、机械成型。 长方形、半圆型、多边型等。
2.2.4 分配料道
火焰空间分隔,不 受熔化部火焰的干 扰,空间再用隔墙 分隔,分区各自温 度调节。

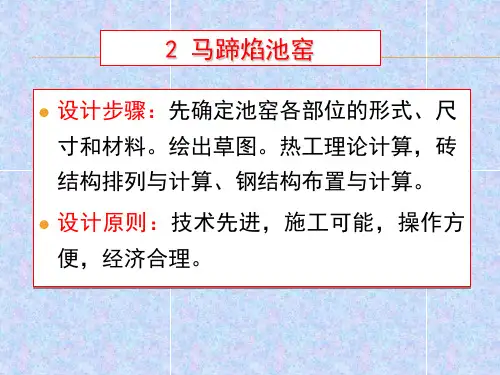

2 马蹄焰池窑
设计步骤:先确定池窑各部位的形式、尺 寸和材料。绘出草图。热工理论计算,砖 结构排列与计算、钢结构布置与计算。
设计原则:技术先进,施工可能,操作方 便,经济合蓄热式马蹄焰池窑纵立剖面A-A
横立剖面B-B、C-C
蓄热式马蹄 焰玻璃池窑 侧视图
适合于瓶罐玻璃的 生产,也可用于器 皿玻璃、安瓿玻璃 等生产。

马蹄焰窑炉设计说明说-大连工业大学祥解

马蹄焰窑炉设计说明说-大连工业大学祥解

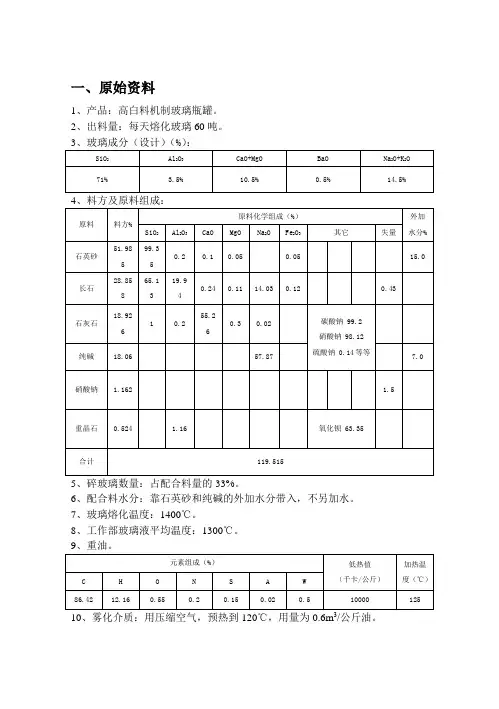

一、原始资料1、产品:高白料机制玻璃瓶罐。

2、出料量:每天熔化玻璃60吨。

3、玻璃成分(设计)(%):SiO2Al2O3CaO+MgO BaO Na2O+K2O71% 3.5% 10.5% 0.5% 14.5%4、料方及原料组成:原料料方%原料化学组成(%)外加水分% SiO2Al2O3CaO MgO Na2O Fe2O3其它失量石英砂51.985 99.350.2 0.1 0.05 0.05 15.0长石28.858 65.1319.940.24 0.11 14.03 0.12 0.43石灰石18.926 1 0.255.260.3 0.02 碳酸钠 99.2硝酸钠 98.12硫酸钠 0.14等等纯碱18.06 57.87 7.0 硝酸钠 1.162 1.5重晶石0.524 1.16 氧化钡 63.35合计119.5155、碎玻璃数量:占配合料量的33%。

6、配合料水分:靠石英砂和纯碱的外加水分带入,不另加水。

7、玻璃熔化温度:1400℃。

8、工作部玻璃液平均温度:1300℃。

9、重油。

元素组成(%)低热值(千卡/公斤)加热温度(℃)C H O N S A W86.42 12.16 0.55 0.2 0.15 0.02 0.5 10000 125 10、雾化介质:用压缩空气,预热到120℃,用量为0.6m3/公斤油。

11、喷嘴砖孔吸入的空气量:0.5m3/公斤油。

12、助燃空气预热温度:1050℃。

13、空气过剩系数a:取1.2。

14、火焰空气内表面温度:熔化部1450℃,工作部1350℃。

15、窑体外表面平均温度(℃):窑顶侧胸墙前后胸墙电容锆砖池墙池底熔化部250 180 200 160 130 17516、熔化池内玻璃液温度(℃):液面窑池上部(平均)窑池上下部交接层窑池下部(平均)池底1400 900 1280 1265 1250池深方向玻璃液温降:窑池上部为2℃/cm,窑池下部为1℃/cm。

玻璃工业窑炉 第二章马蹄焰窑 第一节熔化部设计

玻璃工业窑炉 第二章马蹄焰窑 第一节熔化部设计
保温池窑以整块砖排列。 池壁高度 即为池深,一般取1.2~1.5m。
熔化池基础、主次梁
主梁
次梁
基础柱
熔化池池底 池底大砖 池底保温层
熔化部、冷却部池壁预排
投料口
熔化池
冷却池
池底“漂砖”的原因
配合料中碎玻璃带入的金属和玻璃还原的熔融金 属杂质沉在池底形成球状熔体,对池底砖产生向 下钻孔侵蚀。同时玻璃液和金属液在渗入到铺面 砖下垫层时产生向上钻蚀。
缝,2~3mm,R为半径,δ为碹厚。 砌拱时,插入的直型砖不要太多,否则易塌拱。 拱脚要加固紧,拱脚松动也会造成塌拱。 横推力F为
F KG ctg
22
式中,K为温度修正系数
F大小影响因素 G的大小
θ的大小 平拱θ=0,F→∞ θ=180,F=0
温度tw1≥tw2,产生附加载荷 T↑,K↑
品种料别
F熔<20 m2
燃料1
燃料2
F熔21~39 m2
燃料1
燃料2
F熔>40 m2 燃料1 燃料2
保温瓶 仪器普白料
0.6~0.9 0.8~0.95 0.7~1.0 0.4~0.5 0.65~0.8
1.1~1.35 1.7~1.9 (60m2)
仪器灯工硬 料
仪器烧器硬 料
中碱球
~0.35 0.15~0.2
0.5
吹制泡壳 0.5~0.65 0.8~1.0 0.6~0.75 0.8~1.1
1.0
1.2
压制管壳
0.6~0.7
0.6~0.7
安瓶管
0.4~0.6
~ 0.8
0.8~1.0
灯管芯柱 0.25~0.3 0.35~0.4 0.3~0.5 0.4~0.6
0.7~0.8

马蹄焰窑炉设计说明书

马蹄焰窑炉设计说明书

课程设计任务书学生姓名: 专业班级:指导教师:工作单位:题目: 33 t/d蓄热式马蹄焰池窑的设计初始条件:1、产品的品种:陶瓷熔块2、产量: 33 吨/天3、玻璃的成分陶瓷熔块成分(wt/%)表14、原料所用原料及基本要求表26、纯配合料熔化,不外加碎玻璃。

7、玻璃的熔化温度:1509 ℃;熔化部火焰空间温度: 1559 ℃。

8、助燃空气预热温度:1198 ℃。

9、燃料:重油重油的元素组成表310、重油雾化介质:压缩空气,温度80℃,用量0.5Bm/kg油11、空气过剩系数:α取1.112、窑型:蓄热式马蹄焰流液洞池窑要求完成的主要任务:一、撰写设计说明书,主要内容包括:1、设计依据及相关政策、法律、法规及设计规范2、物料平衡计算(列出计算过程)2.1配料计算2.2去气产物及组成计算3、热平衡计算(列出计算过程)3.1燃料燃烧计算3.2玻璃形成过程所消耗的热量计算3.3燃料消耗量近似计算4、窑炉的结构设计详细说明各部位的作用,各主要参数选择依据,并进行方案对比。

4.1熔化部设计包括熔化部的面积、长、宽、深度、火焰空间及投料口的尺寸。

4.2工作部的设计包括工作部的面积、长、宽、深度及火焰空间的尺寸。

4.3玻璃液的分隔设备的设计4.4出料口的设计4.5小炉口的计算与设计4.6蓄热室的计算与设计4.7烟道与烟囱尺寸的确定5、窑炉耐火材料的设计与选择包括池壁、池底、胸墙、大碹、蓄热室的耐火材料及保温材料的设计与选择。

要求作方案对比,阐述选择依据。

6、窑炉主要技术经济指标①熔化量:②熔化率:③熔化部面积:④冷却部面积:⑤一侧蓄热室格子砖的受热面积:⑥单位熔化部面积所占格子砖受热面积:⑦每公斤玻璃液所消耗的热量:⑧燃料消耗量:⑨玻璃熔成率。

二、用CAD绘制一张窑炉总图(3#图打印)时间安排:18周讲课、查阅资料、设计计算、绘制草图;19周 CAD制图;20周撰写设计说明书、答辩。

指导教师签名:年月日系主任(或责任教师)签名:年月日目录1.设计依据及相关的法律法规 (1)1.1设计的依据:课程设计任务书 (1)1.2国家相关法律、法规及设计规范 (1)1.3马蹄焰窑炉的特点 (2)2.物料平衡计算 (2)2.1配料计算 (2)2.2去气产物及组成计算 (4)3.热平衡计算 (5)3.1燃料燃烧计算 (5)3.2玻璃形成过程中所消耗的热量 (6)3.3燃料消耗量近似计算 (7)4.窑炉的结构设计 (8)4.1熔化部的设计 (8)4.2工作部的设计 (11)4.3玻璃液的分隔设备(流液洞)的设计 (11)4.4出料口的设计 (12)4.5 小炉口的计算与设计 (12)4.6蓄热室的计算与设计 (13)4.7烟道与烟囱尺寸的确定 (15)5. 主要技术经济指标 (16)6. 参考文献 (16)7. 总结 (16)设计题目:33 t/d蓄热式马蹄焰池窑的设计1 设计依据及相关的法律法规设计依据及其基本原则:随着工业生产现代化水平的日益提高,能源供应日趋紧张,在本设计中,为了节约能源、降低成本,采用有效的保温措施。

燃煤气马蹄焰玻璃窑炉小炉和喷火口的设计及工艺操作控制

燃煤气马蹄焰玻璃窑炉小炉和喷火口的设计及工艺操作控制

燃煤气马蹄焰玻璃窑炉小炉和喷火口的设计及工艺操作控制朱柏杨马蹄焰玻璃窑炉的小炉是窑炉的关键部位,它承担组织燃料产生火焰的任务,是窑炉火焰的初始燃烧部位;它还是连接熔化池和回收高温废气热回收的通道。

小炉和喷火口的设计尺寸大小、角度和火焰喷出的速度对燃料燃烧和火焰形状有重要的影响,小炉、喷火口的不合理设计会使燃料燃烧不合理,会使火焰冲击胸墙和大碹,并造成燃料不完全燃烧和废气中氮氧化合物升高,对玻璃窑炉的节能环保运行不利。

因此,如何设计好小炉和喷火口,或者对已经定型运行的马蹄焰窑炉如何合理组织小炉火焰的燃烧工艺,下面作如下几个方面的分析和探讨:一、马蹄焰玻璃窑炉小炉和喷火口的设计:燃料在玻璃窑炉大璇内的燃烧属于扩散式燃烧,助燃空气从舌拱上部和燃气在舌拱下部喷入小炉的速度、厚度及与喷出的交角、燃气与空气的温度、燃气与空气在小炉的合理配比程度等等;首先取决于小炉和喷火口的原始工艺计算和设计布置,而后续的工艺操作控制管理水平决定了出小炉和喷火口火焰形状、燃料在大璇内的燃烧状况,进而影响到火焰对玻璃熔池的热辐射和玻璃配合料的熔制。

目前小炉和喷火口的设计仍以实践经验设计为主,设计和使用管理人员应能用燃烧理论、火焰传热理论去分析、应用和总结实践经验,下面是一些经验设计数据:1、燃煤气小炉下倾角一般在18°—25°范围内选用,燃油小炉一般选用22°—25°,燃烧焦炉煤气、碳氢化合物含量较高的混合煤气和天然气的小炉下倾角可以大些。

在实际生产行中使用重油和石油焦粉的喷火口处的烧嘴砖喷火口枪有5°左右的上仰角,在采用天然气和焦炉煤气时的仰角还要更大些,其目的是让火焰与玻璃液面平行,烧嘴砖一般安装在距喷火口砖0~600mm的位置。

2、小炉喷火焰出口速度(或喷火口面积),小炉喷出口速度一般参照小炉喷出口处相应温度的空气速度来进行计算比较合适。

同时,小炉内煤气火焰的初期着火燃烧点应控制在小炉长度的1/2~2/3,火焰在喷火口的速度控制在8~10m/s之间,对于碳氢化合物含量较高的混合煤气,小炉的设计宽度以取较大值为好。

燃煤气马蹄焰玻璃窑炉小炉和喷火口的设计及工艺操作控制

燃煤气马蹄焰玻璃窑炉小炉和喷火口的设计及工艺操作控制

燃煤气马蹄焰玻璃窑炉小炉和喷火口的设计及工艺操作控制朱柏杨马蹄焰玻璃窑炉的小炉是窑炉的关键部位,它承担组织燃料产生火焰的任务,是窑炉火焰的初始燃烧部位;它还是连接熔化池和回收高温废气热回收的通道。

小炉和喷火口的设计尺寸大小、角度和火焰喷出的速度对燃料燃烧和火焰形状有重要的影响,小炉、喷火口的不合理设计会使燃料燃烧不合理,会使火焰冲击胸墙和大碹,并造成燃料不完全燃烧和废气中氮氧化合物升高,对玻璃窑炉的节能环保运行不利。

因此,如何设计好小炉和喷火口,或者对已经定型运行的马蹄焰窑炉如何合理组织小炉火焰的燃烧工艺,下面作如下几个方面的分析和探讨:一、马蹄焰玻璃窑炉小炉和喷火口的设计:燃料在玻璃窑炉大璇内的燃烧属于扩散式燃烧,助燃空气从舌拱上部和燃气在舌拱下部喷入小炉的速度、厚度及与喷出的交角、燃气与空气的温度、燃气与空气在小炉的合理配比程度等等;首先取决于小炉和喷火口的原始工艺计算和设计布置,而后续的工艺操作控制管理水平决定了出小炉和喷火口火焰形状、燃料在大璇内的燃烧状况,进而影响到火焰对玻璃熔池的热辐射和玻璃配合料的熔制。

目前小炉和喷火口的设计仍以实践经验设计为主,设计和使用管理人员应能用燃烧理论、火焰传热理论去分析、应用和总结实践经验,下面是一些经验设计数据:1、燃煤气小炉下倾角一般在18°—25°范围内选用,燃油小炉一般选用22°—25°,燃烧焦炉煤气、碳氢化合物含量较高的混合煤气和天然气的小炉下倾角可以大些。

在实际生产行中使用重油和石油焦粉的喷火口处的烧嘴砖喷火口枪有5°左右的上仰角,在采用天然气和焦炉煤气时的仰角还要更大些,其目的是让火焰与玻璃液面平行,烧嘴砖一般安装在距喷火口砖0~600mm的位置。

2、小炉喷火焰出口速度(或喷火口面积),小炉喷出口速度一般参照小炉喷出口处相应温度的空气速度来进行计算比较合适。

同时,小炉内煤气火焰的初期着火燃烧点应控制在小炉长度的1/2~2/3,火焰在喷火口的速度控制在8~10m/s之间,对于碳氢化合物含量较高的混合煤气,小炉的设计宽度以取较大值为好。

玻璃马蹄焰池窑课程设计说明书

玻璃马蹄焰池窑课程设计说明书

玻璃窑炉及设计课程设计说明书题目:年产42200吨高白料酒瓶燃油蓄热式马蹄焰池窑设计学生姓名:\学号:院(系):材料科学与工程学院专业:无机非金属材料工程指导教师:2013年6月20日目录1绪论 (2)1.1设计依据: (3)1.2简述玻璃窑炉的发展历史及今后的发展动向 (3)1.3对所选窑炉类型的论证 (4)1.4有关工艺问题的论证 (5)2.设计计算内容 (6)2.1日出料量的计算 (6)2.2熔化率的选取 (6)2.2.1熔化部面积计算 (6)2.2.2冷却部面积的计算 (7)2.2.3窑池长度、宽度的确定 (7)2.2.4池窑深度的确定 (8)2.3熔窑基本结构尺寸的确定 (8)2.3.1窑体结构设计 (8)2.3.2火焰空间 (9)2.3.3流液洞 (9)2.3.4投料口 (10)2.4燃料燃烧计算 (10)2.4.1理论空气需要量及燃烧产物量的计算 (10)2.4.2理论烟气量的计算 (10)2.5燃料消耗量的计算 (11)2.5.1全窑热平衡热支出主要有三项 (11)2.5.2窑炉热量收入 (12)2.5.3校核各项经济指标 (12)2.5.4熔化热效率η熔 (13)2.6小炉结构的确定与计算 (13)2.6.1初定小炉尺寸 (13)2.6.2小炉喷嘴 (14)2.6.3小炉口材质 (14)2.7蓄热室的设计 (14)2.8窑体主要部位所用材料的选择和厚度的确定 (15)3.主要技术经济指标 (15)4.对本人设计的评述 (16)参考文献 (17)1绪论课程设计是培养学生运用《窑炉及设计(玻璃)》课程的理论和专业知识,解决实际问题,进一步提高设计、运算、使用专业资料等能力的重要教学环节。

目的是使学生受到设计方法的初步训练,逐步树立正确的设计观点,增强设计能力、创新能力和综合能力,初步掌握窑炉及其它热工设备设计的基本知识和技能,并对所学窑炉热工理论知识进行验证和深化,为将来从事生产、设计、研究及教学等方面工作打下良好的基础。

玻璃马蹄焰窑炉结构设计

玻璃马蹄焰窑炉结构设计

玻璃马蹄焰窑炉结构设计The document was prepared on January 2, 2021第二章结构设计熔化部设计熔化率K值确定瓶罐玻璃池窑设计K值在—为宜.熔化率取的过小,窑炉不节能,取得过大,熔化操作困难,或是达不到设计容量,本次取m2·d.理由如下:目前国外燃油瓶罐玻璃窑炉熔化率均在以上,而我国却在左右,偏低的原因:1整个池窑缺少有助于强化熔融的配套设计.2操作管理,设备,材料等使得窑后期生产条件恶化.由于这些影响熔化能力的因素,现在瓶罐玻璃K值偏小.在全面改进窑炉结构和有关附属设备后,根据国内耐火材料配套情况和玻璃原料量与制备情况.采取了K=t/m2·d.熔化池设计1确定来了熔化率K值:熔化部面积 100/=40m2.2熔化池的长、宽、深:L×B×H=8000mm×5000mm×1200mm本设计取长宽比值为.长宽比确定后,在具体确定窑池长度时,要保证玻璃液充分熔化和澄清,并考虑到砖窑材料的质量以及燃烧火焰的情况,一般要求火焰转向点在窑长的2/3处.窑长应≥4m .在确定窑池宽度时,应考虑到火焰的扩展范围,此范围取决于小炉宽度、中墙宽度两个小炉的间距,小炉的间距,既要便于热修,又不要降低火焰的覆盖面积,一般小炉之间的通道宽度取~1.2 m .窑池宽度约为2~7m.长宽选定后,当然具体尺寸还要按照池底排砖情况最好是直缝排砖作出适量调整,池底一般厚为200~300m.具体的池底排列会在后面设计的选材方面进行说明.这里先不做细讲.综上 ,本次选用L=8m ,B=5m.窑池深度一般根据经验确定.池深一般在900—1200mm为宜.池深不仅影响到玻璃液流和池底温度,而且影响玻璃液的物理化学均匀性以及窑炉的熔化率.一般池底温度在1200—1360℃之间较为合适.池底温度的提高可使熔化率提高.但池底温度高于1380℃时,需要提高池底耐火材料的质量及品种,否则则会加速池底的侵蚀并降低炉龄,且会增加玻璃球的结石含量,这对后道拉丝生产是不利的,影响池底温度的决定性因素是玻璃的铁含量和玻璃气氛.当Fe2O3含量在—%范围内时,池深800—1200mm的玻璃球窑,其垂直温降约为15—30℃/100mm6.表2-1 中国池窑熔化池池宽注:池底保温时,表1-2中池深值增加20%-30%6.故熔化池深度预先取:H=1.2m .熔化池的深度,在本设计中我们一改以往国内设计的传统经验即:熔化区与澄清区池深一致的设计观点,改为更科学有效的加深澄清区,加深幅度为200mm ,加深到1400mm,即H=1400mm,后面会进行复核.同时加设窑坎和鼓泡装置.火焰空间本次设计:采用B火=5400mm,B熔=24 KJ/m3·h.本次设计:采用火焰高度为1500mm,火焰空间宽度为5400mm,煊升高1/8,为675mm.火焰空间长度为窑炉长度8000mm.从理论上解释:扩大火焰空间,有利于燃料完全燃烧,稳定火焰,在窑体保温的情况下扩大火焰空间对该部位的散热损失,影响极小,相反,由于燃料完全燃烧,使得燃料在窑池空间内的燃烧技术效率提高也即有更多的热量用于加热熔池和玻璃液.其次,以气流动力流型来考虑,也要求在火焰与大碹之间有一股循环气流来保护大碹,并有助于把火焰流股压向液面.本设计采用大的火焰空间结构,因为尽量大的火焰空间适合燃油火焰的刚性好,不发飘的特点,有利于充分燃烧.所以在窑宽5000mm的基础上,两边总共加宽400mm即这样可以保证在高的熔化率的同时降低熔化部的热负荷.加料口的设计投料时熔制过程中的重要工艺环节之一,它关系到配合料的熔化速度、熔化区的热点位置、泡界线的稳定,最终会影响到产品的质量和产量.加料口是马蹄焰玻璃池窑的重要部位之一.熔化工艺和所选用的加料机对加料口的要求,其设计必须能使配合料呈薄层或小堆状均匀稳定地进入熔化池,形成一个便于熔化作业调节的“圈式”配合料流型,均布在熔化部玻璃表面,加料口是池窑结构上的薄弱环节,容易损坏,设计时应合理加大、加长配合料进入熔化池的通道,以减少玻璃液因接触耐火材料的损坏.同时,还要对火焰有较好的密封,防止火焰对加料口上部材料造成损坏并减少滋流热量损失3.设一个加料池, 单侧加料,加料口呈斜喇叭形, 向前墙倾斜10°,向后墙倾斜3°,预熔池长1600mm.配以悬挂式密封加料机, 既减少了料粉飞扬, 又减少了辐射热损失, 同时还加速了配合料的熔化.1采用单侧加料与采用两侧加料相比,可相应减少窑头仓,使配合料的输送和贮存更为简单,同时也减少加料口的热损失,降低投资成本15.2.加料池加料池采用大的预熔池,使配合料在预熔池中的到充分加热,提高熔制效率,梯形的池型有助于配合料形成“圈式”料流.从而提高熔融效果,提高配合料在窑炉中的路程距离,得到更多来自火焰的热量,提高熔化率,能量的利用率和熔化效果,j加料口采用内宽外窄型,内开口1300mm,外开口800mm.窑坎与鼓泡设计窑坎高为1/2D=600mm,宽400mm,用二层200mm厚的砖错缝.熔窑坎设置在熔池中鼓泡点窑炉的2/3处以后766.7mm处,窑坎高度600mm,为双层砖铺排,总宽度为400mm.熔化区内底部玻璃液通过窑坎是有一个爬升过程.这样增强了热量的交换,使玻璃液温度升高,黏度降低,有助于玻璃液中气泡的排出.此外,减少澄清区玻璃液回流量,降低热损失.分隔装置设计火焰空间分隔装置火焰空间的分隔采用全分隔结构两道墙,全分隔能消除熔化部温度的波动对工作池的影响,这样比较稳定的控制了工作池内玻璃液的温度,保证了制瓶机成型温度的稳定.玻璃液分隔装置用倾斜式流液洞,熔化部与工作部两道墙完全分隔流液洞尺寸.流液洞长×宽×高=1200×400×300mm.冷却部的设计工作池一般工作池半径小于等于熔化池池宽,工作池深度浅于熔化池池深300—400mm8.工作池面积占熔化面积20-25%.本次设计:矩形工作池,长×宽×高=1200×5000×600mm工作池面积:6.0m2,占熔化部面积的15%.现在的工作池正在朝着小面积浅工作池发展,工作池由于与熔化池相对独立,所以其形状不受其他因素影响,一般马蹄焰池窑工作部占熔化面积的10—15%,深度一般为~0.9m.小面积的工作池设计,池深较浅,静压小,从而减少了玻璃液的回流,保证玻璃液的质量.热源供给部分的设计小炉本次设计综合考虑改进:第一,小炉长度取3m;小炉下倾角为23°;小炉底的下倾角为18°.第二,小炉底下操作空间尺寸,由于该处的操作环境差,故取大一点的数据,当然也不能太大,取4.0m;小炉底外表面到操作走台的高度,以操作员走路不低头为准,取1.8m.第三,小炉口的尺寸,小炉出口煊的股跨比最好为1/8,小炉口出口煊的煊砖厚度为0.4m,小炉出口煊的长度为0.6m.综合来说:(1)油喷嘴安装在小炉口下面,喷嘴中心离液面高度约为200mm,油枪上倾5 o .(2)油喷嘴一般距池墙外壁为400mm,小炉口安装2支油喷嘴时,喷嘴直径为4.0mm,油喷嘴间距为600mm.(3)蓄热式马蹄焰池窑空气出口速度为8m/s,一般空气的平均预热温度以1300℃为考虑.回火速度为13m/s;喷口的总面积占熔化池面积的3%——空气出口面积为0.2m.(4)首先小炉口要扁而宽,宽的小炉口可以在熔化区形成一宽而热量集中的火焰覆盖面,有利于对于配合料的加热.马蹄焰空气出口宽高比取,出口宽取1500mm,高取357mm;油喷嘴下倾角为25%;补充来说,为使空气与油雾混合良好,可使小炉地板下斜5°,同时适当加长水平通道,水平通道长度为2750mm6.(5)再次,小炉中心线与熔化池中心线要有一定的夹角3~6度.这样可以避免火焰冲刷胸墙,也有利于火焰的转向.最后,小炉通道后部用竖向缝与蓄热室分开.这样可以确保窑炉与蓄热室这两部分结构的热膨胀不受阻碍17.余热回收部分的设计蓄热室本次设计:采取在国内外普遍使用的多通道箱型蓄热式,使空气获得较高的预热温度,死角较少,也可选用最适宜的耐火材料,经济实惠.先进蓄热室首先要具有高的蓄熔比和高的预热温度,高的余热回收效率.为了实现这些目标设计中采用了各项性能指标优越的八角筒形格子砖,增加了格子体高度使,使通道内气体保持了最有利的速度.蓄熔比为51:1左右,格子体体积/熔化面积=3.07m3/m2.格子体体积为122.8 m3,细长比,采用八角筒形状为格子体,格子体主要尺寸:4180×3200×9600mm,格孔尺寸160×160mm.经验设计:蓄熔比:51:1,F=51×40=2040m2 F=2040 m2=4×160×160/2×160+160=160 mm格子体当量直径 dG单位格子体受热表面积为:14.94 m2格子体体积为:V=2040/=136.455 m3细长比取H/LB= H/LB= H×LB=所以:H= m LB=14.17 m长宽比宽=3.2m=3200 mm排13块格子体即:3120 mm,预留80 mm膨胀.所以实际蓄热室宽为3200 mm长=4.32m=4320 mm 布17块格子体即:4080 ,预留100 mm膨胀所以实际蓄热室长为:4180 mm格子体为间歇层错位码砌.格子体砖高120 mm 所以格子体为80层,格子体高度为9.6 m.6排烟供气部分的设计为使窑炉作业连续、正常、有效的进行,设置了马蹄焰池窑排烟供气部分,它包括:支烟道、总烟道、换向设备闸板及烟囱等6.由于烟道内的烟气温度较低烟气出蓄热室的温度约为600℃左右,到烟囱根的温度约为400℃左右,因此烟道内墙、底和碹均采用粘土质耐火砖砌筑.眼到底,墙和碹都进行保温,地下水位高的地方或室外烟道还应做防水层.玻璃熔炉的烟囱现在多用钢筋混凝土浇注,内衬粘土质耐火砖.烟囱高度采用40m,玻璃池窑采用高度﹤50m的砖烟囱.烟道中废气流速取2标/s;烟道截面高度取700mm,宽度取600mm.爬坡高度取30°.结论实践证明,引进窑的熔化率、能耗及炉龄等主要技术指标与国内自行设计的池窑相比确实有明显的优点.综合上述的研究成果,国外设计的瓶罐玻璃池窑有几个突出的优点,本次设计选择性的引鉴了一些.第一、采用一系列有助于强化熔融的措施1小炉具有足够的宽度,以便布置多支油枪.2助燃空气具有较高的喷出速度,小炉的造型必须有利于使空气流保持规定的方向和足够的势能,以有利于与油雾的混合燃烧.3选用火焰的最高温度能集中在化料区达到强化熔融条件的燃油喷嘴.4选用有利于料堆分布加速料堆熔化和防止料堆分层熔化以及加料口密封程度高的加料机.5保证火焰空间具有合理的宽度和高度6尽可能提高助燃空气的预热温度第二、采用有效技术措施来稳定工艺制度和保证玻璃液的熔制质量1采用鼓泡和窑坎2火焰空间全分隔,采用分配料道形式3通过有效的控制手段来稳定池窑的各项工艺参数4烟囱具有足够富裕的抽力第三、尽量降低玻璃液流进流液洞时的温度和减少回流.第四、各部位配套选用优质耐火材料,严格要求砖材的外形规格和施工质量第五、加强窑体密封,采用高保温技术.通过采用一系列有助于强化熔融和各种能稳定熔制工艺制度的措施,使K值保持在~是可以达到的.本次设计在K=是合理可行的.对于设计池窑各部位配套选用优质的耐火材料;严格研究砖材的外形规格及施工质量;只是烤窑时的炉体膨胀,所以,在高熔化率的情况下,其炉龄扔能保证达到6~7年.退一步来说,就算选用的是国产材料配套,达到4年以上是完全可以的.。

玻璃马池焰窑炉课程设计说明书

玻璃马池焰窑炉课程设计说明书

目录1.绪论 (1)2. 计算内容 (4)2.2 熔化率的选取 (4)2.3熔窑基本结构尺寸的确定 (4)2.4 窑体主要部位所用材料的选择和厚度的确定 (6)2.5 燃料燃烧计算 (7)2.6燃料消耗量的计算 (8)2.7 小炉结构的确定与计算 (10)2.8蓄热室的设计 (11)2.9 窑体主要部位所用材料的选择和厚度的确定 (12)3.主要技术经济指标 (12)4.对本人设计的评述 (14)参考文献 (14)1.绪论课程设计是培养学生运用《玻璃窑炉及设计》课程的理论和专业知识解决实际问题,进一步提高设计运算,使用专业资料等能力。

目的是使学生受到设计方法的初步训练,逐步树立正确的设计观点,增强设计能力,创新能力和综合能力,逐步掌握窑炉及其他热工设备设计的基础知识和技能,并对所学窑炉热工设备理论知识进行验证和深化,为将来从事生产、设计、研究及教学奠定良好的基础,同时为毕业论文打下坚实的基础。

1.1设计依据设计内容:年产12000吨高白料酒瓶燃油蓄热式马蹄焰池窑(1)原始数据:a)产品规格:青白酒瓶容量500mL, 重量400g/只b)行列机年工作时间及机时利用率:313 天,95%c)机速:QD6行列机青白酒瓶38只/分钟d)产品合格率:90%e)玻璃熔化温度1430℃f)玻璃形成过程耗热量q玻=2350kJ/kg玻璃液g)重油组成(质量分数%),见表1﹣11.2 述玻璃窑炉的发展历史及今后的发展动向玻璃窑炉是熔制玻璃的热工设备,利用燃料的化学能、电能或其它能源产生热量,造成可控的高温环境,使玻璃配合料在其中经传热、传质和动量传递过程,完成物理和化学变化,经过熔化、澄清、均化和冷却等阶段,为生产提供一定数量和质量的玻璃液。

我国的玻璃窑炉古已有之,其经历了一个漫长的发展史,通过燃料和技术的发展提高,玻璃窑炉现在已经有了较大的进步。

我国的玻璃窑炉基本上都为火焰池窑,其基本结构为:玻璃熔制、热源供给、余热回收、排烟供气四部分。

热工设备玻璃部分-第二章玻璃池窑

热工设备玻璃部分-第二章玻璃池窑

玻璃池窑熔化率的大小与许多因素有关:配合料 的熔化温度、燃料种类和特性、耐火材质量、对 玻璃质量的要求、池窑规模和结构、玻璃液颜色、 配合料颗粒度、投料方法、是否采用了强化熔融 的措施(如池底鼓泡、玻璃液搅拌及电辅助加热 等)、余热利用及窑体保温等。因此熔化率是一 项综合性技术指标,也是一项重要的技术经济指 标,它反映了池窑单位熔化面积的熔化能力(即 熔化强度)和熔制作业水平。 根据我国目前的生产条件和管理水平确定。熔化 率取得太高难以保证玻璃质量;同时由于熔化温 度的提高,从而缩短窑炉使用寿命(使用周期缩 短);操作管理也较困难。熔化率取得太低不能 充分发挥熔窑潜力,不经济,造成浪费,所以确 定熔化率时要从实际出发,全面考虑,力求取得 最好的经济效果。
我国平板窑采用的几种前脸墙结构

普通碹结构(在玻璃行业将“拱”称为碹) 普通碹外加碹结构 变形碹结构(鱼肚子结构) L型吊墙结构(窑池宽度大于7米以上) 为了观察窑内两边的熔化及火焰情况,在 前脸墙两边开有看火孔,在两侧的胸墙上。
前脸墙
作用是进行配合料熔化和 玻璃液澄清、均化
L熔=
δ1﹢ δ2 (n-1) ﹢ 1(m)
(4)、熔化区的长度与熔化部的宽度之间 也有一定的比例关系,
即: L熔=κ B熔
(m)
κ—为熔化区的长宽比,有6--8对小炉时, κ =2.5---3.5
注意: 上述三式的计算结果之间会有出入,设计 时需要适当的调整。
(5)熔化部澄清区长度的计算 国内一般以最末一对小炉中心线外1米的处 到卡脖拐角处的距离为澄清区的长度,它 和熔化区的长度共同构成熔化部的长度。 最末一对小炉中心线外1米到卡脖拐角处的 距离,平板玻璃池窑要考虑安设大水管、 耳池、测温孔等,大型浮法窑长达10--15米 以上。这段距离加长后有利于玻璃液的澄 清和均化。

第二章玻璃马蹄焰窑炉结构设计

第二章玻璃马蹄焰窑炉结构设计

第二章玻璃马蹄焰窑炉结构设计
玻璃马蹄焰窑炉是一种用于玻璃加工的特殊类型玻璃熔融装置,具有
高温、高效、节能等优点。

它的结构设计对于降低能耗、提高产能和改善
产品质量具有重要意义。

本文将从炉体结构、炉墙结构和燃烧系统三个方
面讨论玻璃马蹄焰窑炉的结构设计。

首先,炉体结构是玻璃马蹄焰窑炉的基础部分,它直接关系到炉膛的
稳定性和工作效果。

炉体结构应该采用耐火材料,以抵御高温和化学侵蚀。

常用的耐火材料有高铝砖、硅酸盐砖等。

此外,炉体结构还应具备一定的
隔热性能,以减少散热损失。

为了提高炉膛的稳定性,可以在炉体内部设
置加强筋或钢结构支撑,增加整体的承载能力。

其次,炉墙结构对于炉膛的保温和传热有着重要的影响。

炉墙结构通
常由内壁、外壁和隔热层组成。

内壁常用耐火砖,用于抵御玻璃的高温冲
击和化学侵蚀。

外壁通常采用碳钢材料,并带有冷却装置,用于冷却炉壁
和减少外界对炉体的热辐射。

隔热层通常由耐火纤维或耐火浇注料构成,
其作用是减少炉体的热传导和散热损失,提高炉膛的热效率。

综上所述,玻璃马蹄焰窑炉的结构设计对于提高生产效率、降低能耗
和改善产品质量具有重要意义。

炉体结构、炉墙结构和燃烧系统是重要的
设计要素,需要考虑耐火性能、隔热性能、稳定性和高效率等因素。

在设
计过程中,还需要根据具体的生产要求和工艺流程进行优化和调整,以实
现最佳的设计效果。

【精品完整版】玻璃窑炉设计及先进经验技术引用

【精品完整版】玻璃窑炉设计及先进经验技术引用

【精品完整版】玻璃窑炉设计及先进经验技术引用(此文档为word格式,下载后您可任意编辑修改!)玻璃窑炉设计及先进经验技术引用第一章单元窑第一节单元窑的结构设计一、单元窑熔化面积的确定二、熔池长、宽、深的确定三、池底鼓泡位置的确定四、窑池结构设计五、火焰空间结构设计六、烟道七、通路结构设计第二节耐火材料的选用及砌筑一、单元窑选用的主要耐火材料二、窑炉的砌筑技术第三节单元窑的附属设备一、投料机二、鼓泡器三、燃烧系统四、金属换热器第四节助熔易燃技术的应用一、辅助电熔在单元窑上的应用二、纯氧助燃技术的应用第五节窑炉的启动和投产一、投产准备二、燃料准备三、熟料准备四、制定窑炉升温曲线五、采用热风烤窑技术六、点火烤窑注意事项七、投产第二章玻璃球窑第一节窑炉的结构一、球窑的种类二、马蹄焰球窑结构设计三、球窑砖结构和耐火材料第二节窑炉的熔制一、玻璃球的熔制二、玻璃球的成型三、玻璃球的退火四、玻璃球生产工艺规程第三章全电熔玻璃窑第一节全电熔玻璃窑概述一、全电熔窑的优缺点二、全电熔窑的分类三、全电熔窑一览四、熔制特性及对配合料要求五、电熔窑是防止环境污染有力措施六、玻璃全电熔窑的技术经济分析第二节全电熔窑的结构设计一、全电熔窑的形状二、全电熔玻璃窑炉的加料三、供电电源和电极连接第四章电助熔技术第一节火焰池窑电助熔的意义一、池窑电助熔的优缺点二、电助熔加热的技术分析第二节电助熔池窑设计和操作一、熔窑内电极布置和功率配置二、熔加热功率的计算第三节电助熔池窑的实例一、生产硼硅酸盐BL电助熔池窑二、生产有色BL的电助池窑三、生产平板BI的电助熔池窑第五章供料道的电加热第一节供料道电加热概述一、供料道工作原理及其加热现状二、供料道电加热的优越性三、供料道电加热分类第二节供料道电加热的设计一、料道加热方式的选择二、电加热能耗的计算三、变压器功率确定、电极配置第三节供料道电加热的使用第四节供料道电加热实例第六章先进经验、技术一、窑炉新技术二、窑炉富氧然绕技术三、窑炉图片玻璃窑炉设计及先进经验技术引用第一章单元窑用来制造E玻璃和生产玻璃纤维的窑炉,通常采用一种称为单元窑的窑型。

玻璃马蹄焰窑炉结构设计

玻璃马蹄焰窑炉结构设计

玻璃马蹄焰窑炉结构设计首先,玻璃马蹄焰窑炉的基本结构包括窑体、燃烧室、燃烧系统、温度控制系统和排放系统。

窑体是玻璃熔化的主要区域,需要具备一定的承重能力和耐高温的特性。

一般情况下,窑体会采用耐火材料进行修建,例如高铝砖、耐火石棉板等。

此外,窑体还应具备良好的隔热性能,以减少能源的浪费。

燃烧室是窑体内部的燃烧区域,通常位于窑体的一侧或底部。

其主要作用是燃烧燃料产生高温火焰,以供给窑体进行玻璃熔化。

燃烧室的结构设计应考虑到燃料的种类和供氧情况,确保燃烧效果良好且稳定。

同时,为了方便清理和维护,燃烧室通常还会设计有可拆卸的燃烧室内壁。

燃烧系统是玻璃马蹄焰窑炉的关键部分,包括燃料供应、燃烧风机、点火装置等。

燃料供应系统一般选择液体燃料或气体燃料,如天然气、液化石油气等。

燃烧风机用于提供燃烧室所需的氧气,保证燃烧过程中火焰的正常运行。

点火装置则用于点燃燃料并维持火焰的稳定运行。

温度控制系统是玻璃马蹄焰窑炉的重要组成部分,其主要功能是控制窑体内的温度,确保玻璃熔化过程的稳定性。

温度控制系统一般由温度传感器、控制器和执行机构组成。

温度传感器位于窑体内部,用于实时监测温度变化。

控制器接收传感器的信号,并通过执行机构控制燃料供应量、燃烧风速等,以实现对温度的自动控制。

排放系统主要用于处理产生的废气和废渣。

废气一般经过过滤和净化设备进行处理,以减少对环境的污染。

废渣则通过排渣装置进行收集和清理,以便后续处理或回收利用。

综上所述,玻璃马蹄焰窑炉的结构设计应考虑到窑体的强度和隔热性能,燃烧室的燃烧效果和可维护性,燃烧系统的燃料供应和稳定性,温度控制系统的温度监测和控制精度,以及排放系统的废气和废渣处理。

只有在这些方面的综合考虑下,才能设计出高效节能且安全可靠的玻璃马蹄焰窑炉。

玻璃窑炉设计技术研究与探讨

玻璃窑炉设计技术研究与探讨

玻璃窑炉设计技术研究与探讨第一章单元窑用来制造E玻璃和生产玻璃纤维的窑炉,通常采用一种称为单元窑的窑型。

它是一种窑池狭长,用横穿炉膛的火焰燃烧和使用金属换热器预热助燃空气的窑炉。

通过设在两侧胸墙的多对燃烧器,使燃烧火焰与玻璃生产流正交,而燃烧产物改变方向后与玻璃流逆向运动。

因此在单元窑内的玻璃熔化、澄清行程长,比其它窑型在窑内停留时间长,适合熔制难熔和质量要求高的玻璃。

单元窑采用复合式燃烧器,该燃烧器将雾化燃料与预热空气同时从燃烧器喷出,经烧嘴砖进入窑炉内燃烧。

雾化燃料处在燃烧器中心,助燃空气从四周包围雾化燃料,能达到较好的混合。

所以与采用蓄热室小炉的窑型相比,燃料在燃烧过程中更容易获得助燃空气。

当空气过剩系数为1.05时能完全燃烧,通过调节燃料与助燃空气接触位置即可方便地控制火焰长度。

由于使用多对燃烧器,分别调节各自的助燃风和燃料量,则可以使全窑内纵向温度分布和炉内气氛满足玻璃熔化与澄清的要求,这也是马蹄焰窑所无法达到的。

单元窑运行中没有换火操作,窑内温度、气氛及窑压的分布始终能保持稳定,这对熔制高质量玻璃有利。

现代单元窑都配置有池底鼓泡,窑温、窑压、液面及燃烧气氛实行自动控制等系统,保证了难熔的E玻璃在较高熔化率下能获取用于直接拉制玻璃纤维的优质玻璃液。

所以迄今在国际上单元窑始终是E玻璃池窑拉丝的首选窑型。

单元窑与其它窑型相比的不足之处是能耗相对较高。

这是因为单元窑的长宽比较大,窑炉外围散热面积也大,散热损失相对较高。

采用金属换热器预热助燃空气的优点是不用换火,缺点是空气预热温度,受金属材料抗氧化、抗高温蠕变性能的制约,一般设计金属换热器的出口空气温度为650—850。

大多数单元窑热效率在15%以内,但如能对换热器后的废气余热再予利用,其热效率还可进一步提高。

配合料在单元窑的一端投入,投料口设在侧墙的一边或两边,也有设在端墙上的。

熔化好的玻璃从另一端穿过沉式流液洞流至称为通路的拉丝作业部。

第一节单元窑的结构设计一、单元窑熔化面积的确定单元窑熔化面积可用公式F= G/g2表示。

热工设备玻璃部分-第二章玻璃池窑

热工设备玻璃部分-第二章玻璃池窑

玻璃池窑熔化率的大小与许多因素有关:配合料 的熔化温度、燃料种类和特性、耐火材质量、对 玻璃质量的要求、池窑规模和结构、玻璃液颜色、 配合料颗粒度、投料方法、是否采用了强化熔融 的措施(如池底鼓泡、玻璃液搅拌及电辅助加热 等)、余热利用及窑体保温等。因此熔化率是一 项综合性技术指标,也是一项重要的技术经济指 标,它反映了池窑单位熔化面积的熔化能力(即 熔化强度)和熔制作业水平。 根据我国目前的生产条件和管理水平确定。熔化 率取得太高难以保证玻璃质量;同时由于熔化温 度的提高,从而缩短窑炉使用寿命(使用周期缩 短);操作管理也较困难。熔化率取得太低不能 充分发挥熔窑潜力,不经济,造成浪费,所以确 定熔化率时要从实际出发,全面考虑,力求取得 最好的经济效果。
池底: 池底要承受全部玻璃液的重力, 为了有足够的结构强度和延长使用寿命, 池底砖均用大型粘土砖砌筑。一般大型池 窑多采用厚300毫米、宽400 毫米、长 1000-1100 毫米规格的粘土砖,采用干砌 法。铺设池底砖时纵向和横向砖缝贯穿, 以便受热膨胀时池底砖可以得到一定程度 的自由膨胀和移动。池底四周用顶丝顶牢。 由于窑池底层玻璃液温度较低,粘度较高、 流动性差,所以池底砖一般可用十几年。 若在池底砖上覆盖一层100毫米厚的锆刚玉 砖,可延长使用寿命。
(3)熔化区的长度
L熔= F熔/B熔 (m)
对于具体的玻璃池窑,熔化区的长度应包括 以下几个部分: 前脸墙与第一对小炉中心线的间距; 小炉之间的间距; 最末一对小炉中心线外另加1米的距离
a:前脸墙与第一对小炉中心的间距,影响到前脸墙 和第一对小炉及蓄热室的蚀损程度。浮法玻璃熔窑 3.5—4.0米,相应地将第1、2号小炉的助燃风、燃 料适当开大,温度提高30-50℃,热点适当往前移, 使配合料一入窑就接受高温熔化;同时也提高了第 1、 2号小炉和蓄热室的利用率。 b:小炉之间的距离,要考虑热修方便和具有一定的 火焰覆盖面积,一般小炉侧墙外间距是0.9-1.2米, 小炉中心距离要看小炉口宽度及小炉侧墙厚度而定, 插入式结构的小炉中心距达3.5米。 c:最末一对小炉中心线外另加1米的距离
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第二章结构设计2.1熔化部设计2.1.1熔化率K值确定瓶罐玻璃池窑设计K值在2.2—2.6t/m2.d为宜。

熔化率取的过小,窑炉不节能,取得过大,熔化操作困难,或是达不到设计容量,本次取2.5t/(m2·d)。

理由如下:目前国外燃油瓶罐玻璃窑炉熔化率均在2.2以上,而我国却在2.0左右,偏低的原因:(1)整个池窑缺少有助于强化熔融的配套设计。

(2)操作管理,设备,材料等使得窑后期生产条件恶化。

由于这些影响熔化能力的因素,现在瓶罐玻璃K值偏小。

在全面改进窑炉结构和有关附属设备后,根据国内耐火材料配套情况和玻璃原料量与制备情况。

采取了K=2.5 t/(m2·d)。

2.1.2熔化池设计(1)确定来了熔化率K值:熔化部面积 100/2.5=40m2。

(2)熔化池的长、宽、深:L×B×H=8000mm×5000mm×1200mm本设计取长宽比值为1.6。

长宽比确定后,在具体确定窑池长度时,要保证玻璃液充分熔化和澄清,并考虑到砖窑材料的质量以及燃烧火焰的情况,一般要求火焰转向点在窑长的2/3处。

窑长应≥4m 。

在确定窑池宽度时,应考虑到火焰的扩展范围,此范围取决于小炉宽度、中墙宽度(两个小炉的间距,小炉的间距,既要便于热修,又不要降低火焰的覆盖面积,一般小炉之间的通道宽度取0.9~1.2 m )。

窑池宽度约为2~7m。

长宽选定后,当然具体尺寸还要按照池底排砖情况(最好是直缝排砖)作出适量调整,池底一般厚为200~300m。

具体的池底排列会在后面设计的选材方面进行说明。

这里先不做细讲。

综上,本次选用L=8m ,B=5m。

窑池深度一般根据经验确定。

池深一般在900—1200mm为宜。

池深不仅影响到玻璃液流和池底温度,而且影响玻璃液的物理化学均匀性以及窑炉的熔化率。

一般池底温度在1200—1360℃之间较为合适。

池底温度的提高可使熔化率提高。

但池底温度高于1380℃时,需要提高池底耐火材料的质量及品种,否则则会加速池底的侵蚀并降低炉龄,且会增加玻璃球的结石含量,这对后道拉丝生产是不利的,影响池底温度的决定性因素是玻璃的铁含量和玻璃气氛。

当Fe2O3含量在0.25—0.3%范围内时,池深800—1200mm的玻璃球窑,其垂直温降约为15—30℃/100mm[6]。

表2-1 中国池窑熔化池池宽注:池底保温时,表1-2中池深值增加20%-30%[6]。

故熔化池深度预先取:H=1.2m 。

熔化池的深度,在本设计中我们一改以往国内设计的传统经验即:熔化区与澄清区池深一致的设计观点,改为更科学有效的加深澄清区,加深幅度为200mm ,加深到1400mm,即H=1400mm,后面会进行复核。

同时加设窑坎和鼓泡装置。

2.1.3 火焰空间本次设计:采用B火=5400mm,B熔=24 KJ/m3·h。

本次设计:采用火焰高度为1500mm,火焰空间宽度为5400mm,煊升高1/8,为675mm。

火焰空间长度为窑炉长度8000mm。

从理论上解释:扩大火焰空间,有利于燃料完全燃烧,稳定火焰,在窑体保温的情况下扩大火焰空间对该部位的散热损失,影响极小,相反,由于燃料完全燃烧,使得燃料在窑池空间内的燃烧技术效率提高也即有更多的热量用于加热熔池和玻璃液。

其次,以气流动力流型来考虑,也要求在火焰与大碹之间有一股循环气流来保护大碹,并有助于把火焰流股压向液面。

本设计采用大的火焰空间结构,因为尽量大的火焰空间适合燃油火焰的刚性好,不发飘的特点,有利于充分燃烧。

所以在窑宽5000mm的基础上,两边总共加宽400mm即这样可以保证在高的熔化率的同时降低熔化部的热负荷。

2.1.4 加料口的设计投料时熔制过程中的重要工艺环节之一,它关系到配合料的熔化速度、熔化区的热点位置、泡界线的稳定,最终会影响到产品的质量和产量。

加料口是马蹄焰玻璃池窑的重要部位之一。

熔化工艺和所选用的加料机对加料口的要求,其设计必须能使配合料呈薄层或小堆状均匀稳定地进入熔化池,形成一个便于熔化作业调节的“圈式”配合料流型,均布在熔化部玻璃表面,加料口是池窑结构上的薄弱环节,容易损坏,设计时应合理加大、加长配合料进入熔化池的通道,以减少玻璃液因接触耐火材料的损坏。

同时,还要对火焰有较好的密封,防止火焰对加料口上部材料造成损坏并减少滋流热量损失[3]。

设一个加料池, 单侧加料,加料口呈斜喇叭形, 向前墙倾斜10°,向后墙倾斜3°,预熔池长1600mm。

配以悬挂式密封加料机, 既减少了料粉飞扬, 又减少了辐射热损失, 同时还加速了配合料的熔化。

(1)采用单侧加料与采用两侧加料相比,可相应减少窑头仓,使配合料的输送和贮存更为简单,同时也减少加料口的热损失,降低投资成本[15]。

(2).加料池加料池采用大的预熔池,使配合料在预熔池中的到充分加热,提高熔制效率,梯形的池型有助于配合料形成“圈式”料流。

从而提高熔融效果,提高配合料在窑炉中的路程距离,得到更多来自火焰的热量,提高熔化率,能量的利用率和熔化效果,j加料口采用内宽外窄型,内开口1300mm,外开口800mm。

2.1.5 窑坎与鼓泡设计=600mm,宽400mm,用二层200mm厚的砖错缝。

窑坎高为1/2D熔窑坎设置在熔池中鼓泡点(窑炉的2/3处)以后766.7mm处,窑坎高度600mm,为双层砖铺排,总宽度为400mm。

熔化区内底部玻璃液通过窑坎是有一个爬升过程。

这样增强了热量的交换,使玻璃液温度升高,黏度降低,有助于玻璃液中气泡的排出。

此外,减少澄清区玻璃液回流量,降低热损失。

2.2 分隔装置设计2.2.1火焰空间分隔装置火焰空间的分隔采用全分隔结构(两道墙),全分隔能消除熔化部温度的波动对工作池的影响,这样比较稳定的控制了工作池内玻璃液的温度,保证了制瓶机成型温度的稳定。

2.2.2 玻璃液分隔装置用倾斜式流液洞,熔化部与工作部两道墙完全分隔流液洞尺寸。

流液洞长×宽×高=1200×400×300mm。

2.3冷却部的设计(工作池)一般工作池半径小于等于熔化池池宽,工作池深度浅于熔化池池深300—400mm[8]。

工作池面积占熔化面积20-25%。

本次设计:矩形工作池,长×宽×高=1200×5000×600mm工作池面积:6.0m2,占熔化部面积的15%。

现在的工作池正在朝着小面积浅工作池发展,工作池由于与熔化池相对独立,所以其形状不受其他因素影响,一般马蹄焰池窑工作部占熔化面积的10—15%,深度一般为0.6~0.9m。

小面积的工作池设计,池深较浅,静压小,从而减少了玻璃液的回流,保证玻璃液的质量。

2.4热源供给部分的设计(小炉)本次设计综合考虑改进:第一,小炉长度取3m;小炉下倾角为23°;小炉底的下倾角为18°。

第二,小炉底下操作空间尺寸,由于该处的操作环境差,故取大一点的数据,当然也不能太大,取4.0m;小炉底外表面到操作走台的高度,以操作员走路不低头为准,取1.8m。

第三,小炉口的尺寸,小炉出口煊的股跨比最好为1/8,小炉口出口煊的煊砖厚度为0.4m,小炉出口煊的长度为0.6m。

综合来说:(1)油喷嘴安装在小炉口下面,喷嘴中心离液面高度约为200mm,油枪上倾5 o。

(2)油喷嘴一般距池墙外壁为400mm,小炉口安装2支油喷嘴时,喷嘴直径为4.0mm,油喷嘴间距为600mm。

(3)蓄热式马蹄焰池窑空气出口速度为8m/s,一般空气的平均预热温度以1300℃为考虑。

回火速度为13m/s;喷口的总面积占熔化池面积的3%——空气出口面积为0.2m。

(4)首先小炉口要扁而宽,宽的小炉口可以在熔化区形成一宽而热量集中的火焰覆盖面,有利于对于配合料的加热。

马蹄焰空气出口宽高比取4.2,出口宽取1500mm,高取357mm;油喷嘴下倾角为25%;补充来说,为使空气与油雾混合良好,可使小炉地板下斜5°,同时适当加长水平通道,水平通道长度为2750mm[6]。

(5)再次,小炉中心线与熔化池中心线要有一定的夹角3~6度。

这样可以避免火焰冲刷胸墙,也有利于火焰的转向。

最后,小炉通道后部用竖向缝与蓄热室分开。

这样可以确保窑炉与蓄热室这两部分结构的热膨胀不受阻碍[17]。

2.5余热回收部分的设计(蓄热室)本次设计:采取在国内外普遍使用的多通道箱型蓄热式,使空气获得较高的预热温度,死角较少,也可选用最适宜的耐火材料,经济实惠。

先进蓄热室首先要具有高的蓄熔比和高的预热温度,高的余热回收效率。

为了实现这些目标设计中采用了各项性能指标优越的八角筒形格子砖,增加了格子体高度使,使通道内气体保持了最有利的速度。

蓄熔比为51:1左右,格子体体积/熔化面积=3.07m3/m2。

格子体体积为122.8 m3,细长比 2.56,采用八角筒形状为格子体,格子体主要尺寸:4180×3200×9600mm,格孔尺寸160×160mm。

经验设计:蓄熔比:51:1,F=51×40=2040m2F=2040 m2格子体当量直径d G=[4×(160×160)]/[2×(160+160)]=160 mm单位格子体受热表面积为:14.94 m2格子体体积为:V=2040/14.94=136.455 m3细长比取H/LB=2.56 H/LB=20.56 H×LB=136.55所以:H=9.64 m LB=14.17 m长宽比1.3 宽=3.2m=3200 mm排13块格子体即:3120 mm,预留80 mm膨胀。

所以实际蓄热室宽为3200 mm长=4.32m=4320 mm 布17块格子体即:4080 ,预留100 mm膨胀所以实际蓄热室长为:4180 mm格子体为间歇层错位码砌。

格子体砖高120 mm 所以格子体为80层,格子体高度为9.6 m。

[6]2.6 排烟供气部分的设计为使窑炉作业连续、正常、有效的进行,设置了马蹄焰池窑排烟供气部分,它包括:支烟道、总烟道、换向设备闸板及烟囱等[6]。

由于烟道内的烟气温度较低(烟气出蓄热室的温度约为600℃左右,到烟囱根的温度约为400℃左右),因此烟道内墙、底和碹均采用粘土质耐火砖砌筑。

眼到底,墙和碹都进行保温,地下水位高的地方或室外烟道还应做防水层。

玻璃熔炉的烟囱现在多用钢筋混凝土浇注,内衬粘土质耐火砖。

烟囱高度采用40m,玻璃池窑采用高度﹤50m的砖烟囱。

烟道中废气流速取2(标)/s;烟道截面高度取700mm,宽度取600mm。

爬坡高度取30°。

2.7结论实践证明,引进窑的熔化率、能耗及炉龄等主要技术指标与国内自行设计的池窑相比确实有明显的优点。
