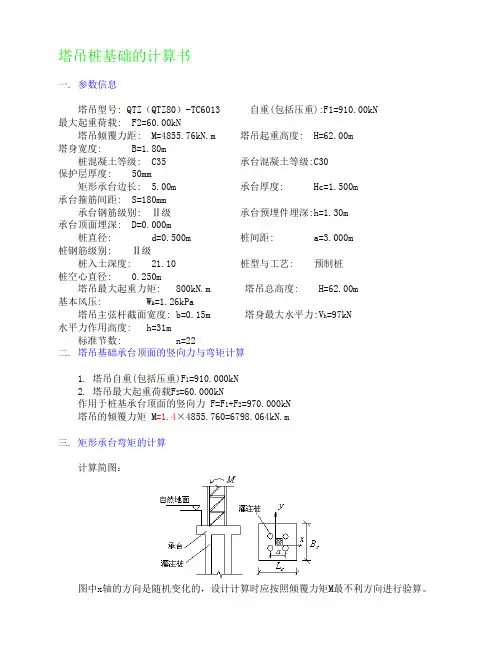

QTZ-80-TC6013塔吊桩基础的计算书2
塔吊桩基础的计算书一. 参数信息塔吊型号: QTZ（QTZ80）-TC6013 自重(包括压重):F1=910.00kN 最大起重荷载: F2=60.00kN塔吊倾覆力距: M=4855.76kN.m 塔吊起重高度: H=62.00m塔身宽度: B=1.80m桩混凝土等级: C35 承台混凝土等级:C30保护层厚度: 50mm矩形承台边长: 5.00m 承台厚度: Hc=1.500m承台箍筋间距: S=180mm承台钢筋级别: Ⅱ级承台预埋件埋深:h=1.30m承台顶面埋深: D=0.000m桩直径: d=0.500m 桩间距: a=3.000m桩钢筋级别: Ⅱ级桩入土深度: 21.10 桩型与工艺: 预制桩桩空心直径: 0.250m塔吊最大起重力矩: 800kN.m 塔吊总高度: H=62.00m基本风压: W k=1.26kPa塔吊主弦杆截面宽度: b=0.15m 塔身最大水平力:V h=97kN水平力作用高度: h=31m标准节数: n=22二. 塔吊基础承台顶面的竖向力与弯矩计算1. 塔吊自重(包括压重)F1=910.000kN2. 塔吊最大起重荷载F2=60.000kN作用于桩基承台顶面的竖向力 F=F1+F2=970.000kN塔吊的倾覆力矩 M=1.4×4855.760=6798.064kN.m三. 矩形承台弯矩的计算计算简图：图中x轴的方向是随机变化的，设计计算时应按照倾覆力矩M最不利方向进行验算。
1. 桩顶竖向力的计算(依据《建筑桩基础技术规范》JGJ94-2008的第5.1.1条)其中 n──单桩个数，n=4；F k──作用于承台顶面的竖向力，F k=970.000kN；G k──桩基承台和承台上土自重标准值，G k=25.0×Bc×Bc×Hc+20.0×Bc×Bc×D=937.500kN；M xk,M yk──荷载效应标准组合下，作用于承台底面，绕通过桩群形心的 x、y 轴的力矩x i,y i──单桩相对承台中心轴的XY方向距离(m)；N ik──荷载效应标准组合偏心竖向力作用下，第i基桩或复合基桩的竖向力(kN)。
C7022塔吊基础
塔吊桩基础的计算书一. 参数信息塔吊型号:SC7022,自重(包括压重)F1=900.00kN,最大起重荷载F2=160.00kN塔吊倾覆力距M=2400.00kN.m,塔吊起重高度H=48.70m,塔身宽度B=2m混凝土强度:C35,钢筋级别:Ⅱ级,承台长度Lc或宽度Bc=6.50m桩直径或方桩边长 d=1.00m,桩间距a=4.00m,承台厚度Hc=1.70m基础埋深D=0.00m,承台箍筋间距S=200mm,保护层厚度:50mm二. 塔吊基础承台顶面的竖向力与弯矩计算1. 塔吊自重(包括压重)F1=900.00kN2. 塔吊最大起重荷载F2=160.00kN作用于桩基承台顶面的竖向力 F=1.2×(F1+F2)=1272.00kN塔吊的倾覆力矩 M=1.4×2400.00=3360.00kN.m三. 矩形承台弯矩的计算计算简图：图中x轴的方向是随机变化的，设计计算时应按照倾覆力矩M最不利方向进行验算。
1. 桩顶竖向力的计算(依据《建筑桩基础技术规范》JGJ94-94的第5.1.1条)其中 n──单桩个数，n=4；F──作用于桩基承台顶面的竖向力设计值，F=1.2×1060.00=1272.00kN；G──桩基承台的自重，G=1.2×（25.0×Bc×Bc×Hc+20.0×Bc×Bc×D)=2154.75kN； M x,M y──承台底面的弯矩设计值(kN.m)；x i,y i──单桩相对承台中心轴的XY方向距离(m)；N i──单桩桩顶竖向力设计值(kN)。
经计算得到单桩桩顶竖向力设计值:最大压力：N=(1272.00+2154.75)/4+3360.00×(4.00×1.414/2)/[2×(4.00×1.414/2)2]=1450.75kN 没有抗拔力!2. 矩形承台弯矩的计算(依据《建筑桩基础技术规范》JGJ94-94的第5.6.1条)其中 M x1,M y1──计算截面处XY方向的弯矩设计值(kN.m)；x i,y i──单桩相对承台中心轴的XY方向距离(m)；N i1──扣除承台自重的单桩桩顶竖向力设计值(kN)，N i1=N i-G/n。
塔吊四桩基础计算书
塔吊四桩基础计算书品茗软件大厦工程；工程建设地点：长沙市芙蓉路新建西路口；属于*****结构；地上***层；地下***层；建筑高度：***m；标准层层高：***m ；总建筑面积：***平方米；总工期：***天。
本工程由*****房开公司投资建设，*****设计院设计，******勘察单位地质勘察，*****监理公司监理，****施工单位组织施工；由***担任项目经理，***担任技术负责人。
本计算书主要依据施工图纸及以下规范及参考文献编制：《塔式起重机设计规范》（GB/T13752-1992）、《地基基础设计规范》（GB50007-2002）、《建筑结构荷载规范》（GB50009-2001）、《建筑安全检查标准》（JGJ59-99）、《混凝土结构设计规范》（GB50010-2002）、《建筑桩基技术规范》（JGJ94-2008）等。
一、塔吊的基本参数信息塔吊型号：QTZ63，塔吊起升高度H：101.000m，塔身宽度B：2.5m，基础埋深D：1.500m，自重F1：450.8kN，基础承台厚度Hc：1.000m，最大起重荷载F2：60kN，基础承台宽度Bc：5.000m，桩钢筋级别:HRB335，桩直径或者方桩边长：0.800m，桩间距a：4m，承台箍筋间距S：200.000mm，承台混凝土的保护层厚度：50mm，承台混凝土强度等级：C30；额定起重力矩是：630kN·m，基础所受的水平力：30kN，标准节长度：2.5m，主弦杆材料：角钢/方钢, 宽度/直径c：120mm，所处城市：湖南长沙市，基本风压ω0：0.35kN/m2，地面粗糙度类别为：C类有密集建筑群的城市郊区，风荷载高度变化系数μz：2.03 。
二、塔吊基础承台顶面的竖向力和弯矩计算塔吊自重（包括压重）F1=450.80kN；塔吊最大起重荷载F2=60.00kN；作用于桩基承台顶面的竖向力F k=F1+F2=510.80kN；1、塔吊风荷载计算依据《建筑结构荷载规范》（GB50009-2001）中风荷载体型系数：地处湖南长沙市，基本风压为ω0=0.35kN/m2；查表得：荷载高度变化系数μz=2.03；挡风系数计算：φ=[3B+2b+(4B2+b2)1/2]c/(Bb)=[(3×2.5+2×2.5+(4×2.52+2.52)0.5)×0.12]/(2.5×2.5)=0.347；因为是角钢/方钢，体型系数μs=2.305；高度z处的风振系数取：βz=1.0；所以风荷载设计值为：ω=0.7×βz×μs×μz×ω0=0.7×1.00×2.305×2.03×0.35=1.147kN/m2；2、塔吊弯矩计算风荷载对塔吊基础产生的弯矩计算：Mω=ω×φ×B×H×H×0.5=1.147×0.347×2.5×101×101×0.5=5078.007kN·m；M kmax＝Me＋Mω＋P×h c＝630＋5078.007＋30×1＝5738.01kN·m；三、承台弯矩及单桩桩顶竖向力的计算1. 桩顶竖向力的计算依据《建筑桩技术规范》（JGJ94-2008）的第5.1.1条，在实际情况中x、y轴是随机变化的，所以取最不利情况计算。
QTZ6510塔吊四桩基础的计算书
2#塔吊四桩基础的计算书依据《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2009)。
一. 参数信息本计算书参考塔吊说明书荷载参数进行验算。
二. 荷载计算1. 塔机基础竖向荷载1) 塔机工作状态竖向荷载标准值F k=573kN2) 塔机非工作状态竖向荷载标准值F k=556kN3) 基础以及覆土自重标准值G k=6×6×(1.40×25+0.4×17)=1504.8kN2. 塔机基础水平荷载1) 工作状态下塔机基础水平荷载标准值F vk = 29.00kN2) 非工作状态下塔机基础水平荷载标准值F vk = 71.00kN3. 塔机的倾覆力矩工作状态下，标准组合的倾覆力矩标准值M k = 1600.00kN.m非工作状态下，标准组合的倾覆力矩标准值M k = 1722.00kN.m三. 桩竖向力计算非工作状态下：Qk =(Fk+Gk)/n=(556+1504.80)/4=515.20kNQ kmax=(F k+G k)/n+(M k+F vk×h)/L=(556+1504.8)/4+Abs(1722.00+71.00×1.40)/6.22=807.95kN Q kmin=(F k+G k-F lk)/n-(M k+F vk×h)/L=(556+1504.8-0)/4-Abs(1722.00+71.00×1.40)/6.22=222.45kN 工作状态下：Q k=(F k+G k+F qk)/n=(573+1504.80)/4=519.45kNQ kmax=(F k+G k+F qk)/n+(M k+F vk×h)/L=(573+1504.8)/4+Abs(1600.00+29.00×1.40)/6.22=783.14kN Q kmin=(F k+G k+F qk-F lk)/n-(M k+F vk×h)/L=(573+1504.8-0)/4-Abs(1600.00+29.00×1.40)/6.22=255.76kN四. 承台受弯计算1. 荷载计算不计承台自重及其上土重，第i桩的竖向力反力设计值：工作状态下：最大压力 N i=1.35×(F k+F qk)/n+1.35×(M k+F vk×h)/L=1.35×(573)/4+1.35×(1600.00+29.00×1.40)/6.22=549.37kN最大拔力 N i=1.35×(F k+F qk)/n-1.35×(M k+F vk×h)/L=1.35×(573)/4-1.35×(1600.00+29.00×1.40)/6.22=-162.60kN非工作状态下：最大压力 N i=1.35×F k/n+1.35×(M k+F vk×h)/L=1.35×556/4+1.35×(1722.00+71.00×1.40)/6.22=582.87kN最大拔力 N i=1.35×F k/n-1.35×(M k+F vk×h)/L=1.35×556/4-1.35×(1722.00+71.00×1.40)/6.22=-207.57kN2. 弯矩的计算依据《塔式起重机混凝土基础工程技术规程》第6.4.2条其中 M x,M y1──计算截面处XY方向的弯矩设计值(kN.m)；x i,y i──单桩相对承台中心轴的XY方向距离(m)；N i──不计承台自重及其上土重，第i桩的竖向反力设计值(kN)。
塔吊基础计算书
塔吊分项参数计算塔吊是施工场地最重要的施工机械之一，其使用贯穿了整个工程。
在这过程中间隔时间长，不可预见性因素多，为确保塔吊的安全，以下计算都按极限苛刻条件下能保证塔吊正常工作计算。
即：塔吊设置在最大开挖深度处；型钢柱与混凝土灌注桩连接按光滑面锚固。
（计算详值见计算表格） 1. 基础竖向极限承载力计算F=F1+ F2F ——基础竖向极限承载力kn F1——塔吊自重（包括压重）kn F2最大起吊重量kn 2.单桩抗压承载力、抗拔力计算桩顶竖向力的计算（依据《建筑桩技术规范》JGJ94-94的第条）F 十。
iV V-A- M =1.2 —±士 弱尹2" Z* （"+”计算结果为抗压，“-”为抗拔）其中 N i ——单桩桩顶竖向力设计值kNn 单桩个数，n=4；F ——作用于桩基承台顶面的竖向力设计值TG ——塔吊基础重量KNMx,My 承台底面的弯矩设计值kN.mxi,yi 单桩相对承台中心轴的XY 方向距离mM ——塔吊的倾覆力矩kN.m3.桩长以及桩径计算 桩采用钻孔灌注桩R =f A +U £ f l >R = N xgk 实际 ppp s ii1U P =n d其中Rk 实际一一实际钻孔灌注桩承载能力KN桩端面承载能力KN桩侧摩擦阻力总和IUp£fsliKNR——单桩轴向承力安全值KN孔一一桩安全系数取2d桩直径m4.桩抗拔验算Ok=入RQk八k实际5.桩配筋计算桩身配筋率可取0.20%〜0.65% （计算取上限0.65%），抗压主筋不应少于6①10,箍筋采用不少于①6@3mm的螺旋箍筋，在桩顶5倍桩身直径范围内箍筋①6@1mm，每隔2m设一道2①12焊接加强箍筋。
As = S桩截面*配筋率n = 4As/ （n 巾2）其中n ——竖筋根数根As ——钢筋总截面积m①一一竖筋直径m6.桩上部钢支柱计算钢支柱采用 hxbxtwxt = 350 * 350 x 12 x 19, H 型钢。
塔吊矩形板式桩基础计算书
塔吊矩形板式桩基础计算书QTZ250-W7020-12 计算依据：1、《塔式起重机混凝土基础工程技术标准》JGJ/T187-20192、《混凝土结构设计规范》GB50010-20103、《建筑桩基技术规范》JGJ94-20084、《建筑地基基础设计规范》GB50007-2011一、塔机属性塔机竖向荷载简图1、塔机自身荷载标准值塔身自重G(kN) 854.6起重臂自重G1(kN) 129.3起重臂重心至塔身中心距离RG1(m) 30.9小车和吊钩自重G2(kN) 16小车最小工作幅度RG2(m) 4最大起重荷载Qmax(kN) 100最大起重荷载至塔身中心相应的最大距离RQmax(m) 30.9最大起重力矩M2(kN.m) 2820k基础布置图承台及其上土的自重荷载标准值：G k=bl(hγc+h'γ')=6.5×6.5×(1.35×25+0×19)=1425.938kN承台及其上土的自重荷载设计值：G=1.2G k=1.2×1425.938=1711.125kN 桩对角线距离：L=(a b2+a l2)0.5=(52+52)0.5=7.071m1、荷载效应标准组合轴心竖向力作用下：Q k=(F k+G k)/n=(1371.2+1425.938)/4=699.284kN荷载效应标准组合偏心竖向力作用下：Q kmax=(F k+G k)/n+(M k+F Vk h)/L=(1371.2+1425.938)/4+(6251.107+38.081×1.35)/7.071=1590.595kN Q kmin=(F k+G k)/n-(M k+F Vk h)/L=(1371.2+1425.938)/4-(6251.107+38.081×1.35)/7.071=-192.026kN 2、荷载效应基本组合荷载效应基本组合偏心竖向力作用下：Q max=(F+G)/n+(M+F v h)/L=(1665.44+1711.125)/4+(8233.416+53.313×1.35)/7.071=2018.701kN Q min=(F+G)/n-(M+F v h)/L=(1665.44+1711.125)/4-(8233.416+53.313×1.35)/7.071=-330.418kN 四、桩承载力验算桩身周长：u=πd=3.14×1=3.142m桩端面积：A p=πd2/4=3.14×12/4=0.785m2R a=ψuΣq sia·l i+q pa·A p=0.8×3.142×(3.36×10+5.36×8+0.28×25)+3500×0.785=2957.308kNQ k=699.284kN≤R a=2957.308kNQ kmax=1590.595kN≤1.2R a=1.2×2957.308=3548.77kN满足要求！2、桩基竖向抗拔承载力计算Q kmin=-192.026kN<0按荷载效应标准组合计算的桩基拔力：Q k'=192.026kN桩身位于地下水位以下时，位于地下水位以下的桩自重按桩的浮重度计算，桩身的重力标准值：G p=l t(γz-10)A p=9×(25-10)×0.785=105.975kNR a'=ψuΣλi q sia l i+G p=0.8×3.142×(0.6×3.36×10+0.3×5.36×8+0.4×0.28×25)+105.975=196.011kN Q k'=192.026kN≤R a'=196.011kN满足要求！3、桩身承载力计算纵向普通钢筋截面面积：A s=nπd2/4=18×3.142×222/4=6842mm2(1)、轴心受压桩桩身承载力荷载效应基本组合下的桩顶轴向压力设计值：Q=Q max=2018.701kNψc f c A p+0.9f y'A s'=(0.75×16.7×0.785×106 + 0.9×(360×6842.389))×10-3=12049.059kNQ=2018.701kN≤ψc f c A p+0.9f y'A s'=12049.059kN满足要求！(2)、轴心受拔桩桩身承载力荷载效应基本组合下的桩顶轴向拉力设计值：Q'=-Q min=330.418kNf y A s=(360×6842.389)×10-3=2463.26kNQ'=330.418kN≤f y A s=2463.26kN满足要求！4、桩身构造配筋计算A s/A p×100%=(6842.389/(0.785×106))×100%=0.872%≥0.65%满足要求！5、裂缝控制计算裂缝控制按三级裂缝控制等级计算。
QTZ60塔吊桩基础的计算书
QTZ60(独立式)塔吊桩基础的计算书一. 参数信息塔吊型号:QTZ60,自重(包括压重)F1=378kN,最大起重荷载F2=60kN塔吊倾覆力距M=600kN.m,塔吊起重高度H=40.1m,塔身宽度B=1.6m混凝土强度:C35,钢筋级别:Ⅱ级,承台长度Lc或宽度Bc=5m桩直径d=0.6m,桩间距a=3.6m,承台厚度Hc=0.8m基础埋深D=1.5m,承台箍筋间距S=200mm,保护层厚度:50mm二. 塔吊基础承台顶面的竖向力与弯矩计算塔吊自重(包括压重)F1=378kN塔吊最大起重荷载F2=60kN作用于桩基承台顶面的竖向力 F=1.2×(F1+F2)=525.6kN塔吊的倾覆力矩 M=1.4×600.00=840.00kN.m三. 矩形承台弯矩的计算计算简图：图中x轴的方向是随机变化的，设计计算时应按照倾覆力矩M最不利方向进行验算。
1. 桩顶竖向力的计算(依据《建筑桩技术规范》JGJ94-2008的第5.1.1条)其中 n──单桩个数，n=4；F──作用于桩基承台顶面的竖向力设计值，F=1.2×438=525.6kN； G──桩基承台的自重，G=1.2×（25.0×Bc×Lc×Hc+20.0×Bc×Lc×D)=1500.00kN；Mx,My──承台底面的弯矩设计值(kN.m)；xi,yi──单桩相对承台中心轴的XY方向距离(m)；Ni──单桩桩顶竖向力设计值(kN)。
经计算得到单桩桩顶竖向力设计值:最大压力：N=(525.6+1500)/4+840×(3.6×1.414/2)/[2×(3.6×1.414/2)2]=671.4kN没有抗拔力!2. 矩形承台弯矩的计算(依据《建筑桩技术规范》JGJ94-2008的第5.9.2条)其中 Mx1,My1──计算截面处XY方向的弯矩设计值(kN.m)；xi,yi──单桩相对承台中心轴的XY方向距离(m)；Ni1──扣除承台自重的单桩桩顶竖向力设计值(kN)，Ni1=Ni-G/n。
塔吊基础、承台承载力计算书
塔吊基础、承台承载力计算书一、概况根据本工程的情况采用一台江苏正兴建设机械有限公司生产的QTZ40B型塔式起重机负责整个工程的货物垂直运输，该型号的塔机的技能参数及技术指标如下：（详细塔吊性能见使用说明书）。
最大工作幅度：40m起升高度：50m额定起重力矩：400kN最大重力力矩：400KN基础承受的荷载：二、桩基础，承台栽力计算1、单桩验算本工程塔吊基础采用4ф600四根灌注桩，桩长l=20m,按下图布置：桩顶偏心竖向作用下：N max=(F+G)/n+M x y max/Σy i2+M y x max/Σx i=630/4+453*1.25/(1.252+1.252)+453*1.1/2.2=157.5+181.2+249.15=587.85KN所以单桩的竖向承载力应满足R≥1.2N max=1.2*587.85=705.42KN桩身暂按构造筋配置取8Ф16R=ф(f c A+f y’A s’)=0.36*(15*3.14*3002+210* 3.14*82*8)=1647KN ≥705.42KN符合要求当塔吊大臂方向移至与基础成45度斜角时，为单桩承受最大荷载处此时：Q=（F+G）/n=1.2*(240+24*3.6*3.6*1.25)/4=188.64KN ≤R=1556KNQmax=Q+M*Xmax/ Σx i2=188.64+453*1.54/1.542=482.8kN≤R=1647KNQmin= Q-M*Xmax/ Σx i2=188.64-294.2=-105.36kN≤R=1647KN2、承台强度验算承台采用C30混凝土，轴心抗压强度设计值fc=15N/mm2,Ⅱ级钢筋，fy=310/mm21、h=1250mm,h0=1250-50=1200mm2、各桩均在破坏锥体范围内，不必作冲切验算3、抗剪强度验算：V=0.006f c b m h0=0.006*10*3600*1200=2592KN≥R=1647KN4、承台配筋：As=M/(0.9h0fy)=453*106/0.9*1200*310=1354mm2单位长度内的配筋面积：As=1354/3.6=376 mm2选Φ12 @ 120双向双层布置5、水平剪力H=βd2(1.5d2+0.5d)1/5(1+Q min/(2.1γf t A)=3.6*0.62(1.5*0.62+0.5*0.6)1/5(1+0/2.1*453*3.14*0.32) =1.32kN<10/4=2.5kN所以需配抗弯钢筋As=M/fy(h0-As’)=2.5*4.0*106/(210*(550-402)) =318mm2600桩实配钢筋：主筋13Ф16，间距145mm,长20米。
塔吊基础计算书(CFG桩复合地基)
塔吊桩基础计算书一. 参数信息塔吊型号: 中联QTZ80（5610）自重(包括压重): F1=694.3kN最大起重荷载: F2=60.00kN 塔吊倾覆力距: M=630.00kN.m塔吊起重高度: H=105.60m 塔身宽度: B=1.60m桩混凝土等级: C20 承台混凝土等级: C30 保护层厚度: 50mm 矩形承台边长: 6.00m承台厚度: Hc=1.350m 承台箍筋间距: S=200mm承台钢筋级别: Ⅱ级承台预埋件埋深: h=0.50m承台顶面埋深: D=5.000m 桩直径: d=0.400m桩间距: a=4.000m 桩钢筋级别: Ⅱ级桩入土深度: 23.0m 桩型与工艺: 干作业钻孔灌注桩二. 基础最小尺寸计算基础的最小厚度取:H=1.35m基础的最小宽度取:Bc=6.00m三. 塔吊基础承载力计算依据《建筑地基基础设计规范》(GB50007-2002)第5.2条承载力计算。
计算简图:由于偏心距 e=M/(F×1.2+G×1.2)=882.00/(904.8+5778.00)=0.13≤B/6=1.00所以按小偏心计算，计算公式如下：当考虑附着时的基础设计值计算公式：式中 F──塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载,F=754.3kN；G──基础自重与基础上面的土的自重，G=25.0×B c×B c×H c+20.0×B c×B c×D =4815.00kN；B c──基础底面的宽度，取B c=6.00m；W──基础底面的抵抗矩，W=B c×B c×B c/6=36.00m3；M──倾覆力矩，包括风荷载产生的力距和最大起重力距，M=1.4×630.00=882.00kN.m；经过计算得到:最大压力设计值 P max=1.2×(754.3+4815.00)/6.002+882.00/36.00=210.14kPa最小压力设计值 P min=1.2×(754,3+4815.00)/6.002-882.00/36.00=161.14kPa有附着的压力设计值 P k=1.2×(754.3+4815.00)/6.002=185.64kPa四. 地基基础承载力验算Quk =Qsk + Q pk = u ∑qsik l i + q pk * Ap=1.257 (0.35*35+1.5*40+1.8*50+6.4*70+3*50+9.95*60) +2500*0.126=2021.06kN按规范安全系数标准计算单桩竖向承载力特征值Ra = Quk/2 =1010.53 kN复合地基承载力计算桩间距4m，采用正方形或矩形布桩m =0.0157取β=0.80fsp,k=m*Ra/Ap+β*(1-m)*fs,k= 0.0157*1010.53/0.1256+0.8*(1-0.0157)*120= 218.81kPa> P K偏心荷载作用：1.2×fsp,k=262.57 kPa >P kmax=210.14kPa满足要求。
_塔吊四桩基础
塔吊四桩基础的计算书依据《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2019)。
一. 参数信息本计算书依据塔吊规范JGJ187进行验算。
二. 荷载计算1. 自重荷载及起重荷载1) 塔机自重标准值F k1=660.8kN2) 基础以及覆土自重标准值G k=4×4×0.80×25=320kN3) 起重荷载标准值F qk=60kN2. 风荷载计算1) 工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (Wo=0.2kN/m2)W k=0.8×0.7×1.95×1.54×0.2=0.34kN/m2q sk=1.2×0.34×0.35×1.83=0.26kN/mb. 塔机所受风荷载水平合力标准值F vk=q sk×H=0.26×100.00=25.85kNc. 基础顶面风荷载产生的力矩标准值M sk=0.5F vk×H=0.5×25.85×100.00=1292.54kN.m2) 非工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (本地区 Wo=0.35kN/m2) W k=0.8×0.7×1.95×1.54×0.35=0.59kN/m2q sk=1.2×0.59×0.35×1.83=0.45kN/mb. 塔机所受风荷载水平合力标准值F vk=q sk×H=0.45×100.00=45.24kNc. 基础顶面风荷载产生的力矩标准值M sk=0.5F vk×H=0.5×45.24×100.00=2261.94kN.m3. 塔机的倾覆力矩工作状态下，标准组合的倾覆力矩标准值M k=-387+0.9×(800+1292.54)=1496.29kN.m非工作状态下，标准组合的倾覆力矩标准值M k=387+2261.94=2648.94kN.m三. 桩竖向力计算非工作状态下：Q k=(F k+G k)/n=(660.8+320.00)/4=245.20kNQ kmax=(F k+G k)/n+(M k+F vk×h)/L=(660.8+320)/4+Abs(2648.94+45.24×0.80)/3.89=935.73kNQ kmin=(F k+G k-F lk)/n-(M k+F vk×h)/L=(660.8+320-0)/4-Abs(2648.94+45.24×0.80)/3.89=-445.33kN工作状态下：Q k=(F k+G k+F qk)/n=(720.8+320.00)/4=260.20kNQ kmax=(F k+G k+F qk)/n+(M k+F vk×h)/L=(720.8+320)/4+Abs(1496.29+25.85×0.80)/3.89=650.32kNQ kmin=(F k+G k+F qk-F lk)/n-(M k+F vk×h)/L=(720.8+320-0)/4-Abs(1496.29+25.85×0.80)/3.89=-129.92kN四. 承台受弯计算1. 荷载计算不计承台自重及其上土重，第i桩的竖向力反力设计值：工作状态下：最大压力 N i=1.35×(F k+F qk)/n+1.35×(M k+F vk×h)/L=1.35×(720.8)/4+1.35×(1496.29+25.85×0.80)/3.89=769.93kN 最大拔力 N i=1.35×(F k+F qk)/n-1.35×(M k+F vk×h)/L=1.35×(720.8)/4-1.35×(1496.29+25.85×0.80)/3.89=-283.39kN 非工作状态下：最大压力 N i=1.35×F k/n+1.35×(M k+F vk×h)/L=1.35×660.8/4+1.35×(2648.94+45.24×0.80)/3.89=1155.24kN 最大拔力 N i=1.35×F k/n-1.35×(M k+F vk×h)/L=1.35×660.8/4-1.35×(2648.94+45.24×0.80)/3.89=-709.20kN 2. 弯矩的计算依据《塔式起重机混凝土基础工程技术规程》第6.4.2条其中 M x,M y1──计算截面处XY方向的弯矩设计值(kN.m)；x i,y i──单桩相对承台中心轴的XY方向距离(m)；N i──不计承台自重及其上土重，第i桩的竖向反力设计值(kN)。
QTZ6012塔吊单桩基础的计算书
塔吊单桩基础的计算书依据《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2009)。
一. 参数信息塔吊型号:QTZ120 塔机自重标准值:Fk1=654.00kN 起重荷载标准值:Fqk=60kN 塔吊最大起重力矩:M=1200kN.m 非工作状态下塔身弯矩:M=-812kN.m 塔吊计算高度:H=45m塔身宽度:B=1.6m 桩身混凝土等级:C30桩钢筋级别:HRB335 桩直径: d=1.4m桩入土深度: 12m 保护层厚度:50mm承台混凝土等级:C35 矩形承台边长:4m承台厚度:Hc=1.2m 承台顶面埋深:D=0.00m承台顶面标高:0.000m 地下水位标高:-20.00m二. 荷载计算1. 自重荷载及起重荷载1) 塔机自重标准值F k1=654kN2) 基础以及覆土自重标准值G k=4×4×1.20×25=480kN3) 起重荷载标准值F qk=60kN2. 风荷载计算1) 工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (Wo=0.2kN/m2)W k=0.8×1.49×1.95×1.69×0.2=0.79kN/m2q sk=1.2×0.79×0.35×1.6=0.53kN/mb. 塔机所受风荷载水平合力标准值F vk=q sk×H=0.53×45.00=23.76kNc. 基础顶面风荷载产生的力矩标准值M sk=0.5F vk×H=0.5×23.76×45.00=534.55kN.m2) 非工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (本地区 Wo=0.40kN/m2)W k=0.8×1.53×1.95×1.69×0.40=1.61kN/m2q sk=1.2×1.61×0.35×1.6=1.08kN/mb. 塔机所受风荷载水平合力标准值F vk=q sk×H=1.08×45.00=48.79kNc. 基础顶面风荷载产生的力矩标准值M sk=0.5F vk×H=0.5×48.79×45=1097.81kN.m3. 塔机的倾覆力矩工作状态下，标准组合的倾覆力矩标准值M k=-812+0.9×(1200+534.55)=749.10kN.m非工作状态下，标准组合的倾覆力矩标准值M k=-812+1097.81=285.81kN.m三. 承台计算承台尺寸:4000mm×4000mm×1200mm单桩承台的承台弯矩两个方向都为0(kN.m)，所以承台只需采用构造配筋，不需要进行抗剪和其它的验算！四. 桩身最大弯矩计算计算简图：1. 按照m法计算桩身最大弯矩：计算依据《建筑桩基技术规范》(JGJ94-2008)，并参考《桩基础的设计方法与施工技术》。
塔吊基础设计计算书(桩基础)
塔吊基础设计计算书（桩基础）一、 编制依据1、 《起重机械安全规程》GB6067-2010;2、 《塔式起重机起重机械安全规程》GB5144-2012；3、 《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-2010 ；4、 《建筑机械使用安全技术规程》JGJ 33-2012 ；5、 《建筑施工安全检查标准》JGJ 59、19-2011 ；6、 塔式起重机图纸及说明书；二、 设计依据1、塔吊资料根据施工现场场地条件及周边环境情况，选用2台QTZ80塔式起 重机。
2、岩土力学资料，（BZK8孑L ）序号 地层名称 厚度（m ）桩侧阻力标准值q sia（kPa ）岩层桩端极限阻力 标准值q pa （ kPa ）1 人工填土2.0 /2 砾砂 14.3 403 强风化粉砂岩 0.7 604 中风化粉砂岩 1.0 100 1800 5微风化粉砂岩27.718040003、塔吊基础受力情况基础荷载基础顶面所受垂直力 基础顶面所受水平力 基础所受倾翻力矩 基础所受扭矩三、基础设计主要参数荷载工况P ( kN ) M ( kN.m )F kF h Mz 工作状态 非工作状态950 30 2780 340850703630F k .... F h ---- M —— M----塔吊基础受力示意图基础桩：4①400预制管桩承台混凝土等级：C30 ;承台面标高：-1.50m 。
比较桩基础塔吊基础的工作状态和非工作状态的受力情况，桩基础按非工作状态计算，受力如上图所示：F k=850.0kNG k = 25 X 4 X 4 X 1.50=600kNF h=70kNM k=3630+70 X 1.50=3735kN.m四、单桩允许承载力特征值计算1、单桩竖向承载力特征值：1 )、按地基土物理力学指标与承载力参数计算A p = n r2= 0.5027m 2R a 二艮a R ra R pa ( DBJ15-31-2003 ) ( 10.2.4-1 )G =0.40;C2 = 0.05; f rs - 10MPa; f rp =10MPaR sa q s」=3.1415926 0.8 (40 13.76 60 0.7) =1488.9kN3R ra1 =0.8U p C2f rs h r =0.8 3.1415926 0.8 0.05 10 10 0.5 =502.6kN3R ra2 =0.8U p C2f rs h r =0.8 3.1415926 0.8 0.05 10 10 1.0 =1005.2kN 式中：= 0.7”2E-jPgd ；=0.07226m.Wl 』072260.8=0.0289mb o =0.9(1.5d+0.5)=1.53m 桩长 L = 15.96m• L=0.60 X 15.96=9.576>4,按〉• L=4 查表 得：x =2.441(DBJ15-31-2003 ) ( 10.2.22 )0 6248 沢 2 汇1 78 汽 103 汇 0 05286R Ha = — (1.25 22 0.5625%)(1 0.8 ------------- 二^)=236.7kN 2 汉 1.78 汉 10 汉 0.65单桩抗拔力特征值计算 R ta =u^ i q sia l i 0.9G 0( DBJ15-31-2003 ) ( 10.2.10 )=950.9+180.5= 1131.4kN7 lU p Wsia j = 3.14 X 0.8 X (0.4 X 40 X 13.76+0.6 X 60 X 0.7 +0.7 X 100 X 1.0+0.7 X 180 X 0.5) = 950.9kN 0.9G 0 = 0.9 Xn X 0.4 2 X 15.96 X 25 = 180.5kN五、 单桩桩顶作用力计算和承载力验算1、轴心竖向力作用下F k +G k Q ik匕 (DBJ15-31-2003 ) ( 10.2.1-1 )33.14 0.832[0.822(82.0 102.80 1071) 0.5625% (0.8-0.06 2)2]EI=0.85E c I 0=0.85X 2.80 X 107 X 0.0 289=687820mb。
塔吊基础计算书
塔吊基础计算书一、塔吊型号TQZ60本工程根据建筑物高度需要，塔设高度为58m，吊钩有效高度50m，基础表面受力情况如下：工作状态下：基础顶部所受的水平力H=24.5KN，基础所受的垂直力P=555KN，基础所受倾翻力矩M1=1252KN.M基础所受的扭矩M2=67KN.M非工作状态下：H=24.5KN，P=555KN，M1=1796KN.m，M2=0KN.m。
以上数据属生产厂家提供，根据使用说明书要求地基承载力必须达到120KN/m2以上。
而现场地质报告，安装塔吊地基承载力达不到以上要求。
所以本工程拟采用预制管桩基础，单桩承载力为650KN，承台尺寸为600*600*130cm。
二、桩基计算：基础埋深1.4米，基底以上结构及覆土总重量G=γAh=20×6×6×1.4=1008KN桩基数量：n=（N+G）/R=（555+1008）/650=2.4 取n=4 根据地质报告提供资料q工作=45Kpa，q非工作=60KpaΦ500管桩端阻力为500Kpa。
R=（45×2＋60×8）×3.14×0.5＋3.14×0.52÷4×5000=187.9KN满足要求，设计有效桩长为10米。
187.9＞2R=130KN满足要求三、单桩承载力验算：承台底部弯矩（取M1=1796KN·M）M=M1+Hh=1796+24.5×1.3=1827.85 KN·MM max=（F+G）/N+（M x y i）/∑y i=（555+1008）/4+（1827.85×1.75）/4×1.752=651.87KN＜125R=812.5KN 满足要求N=（555+1008）/4=390.75＜R 满足要求四、承台设计1．承台尺寸为600*600*130cm 砼强度C25f ck=17.0N/mm2f cmk=18.5N/mm2f tk=1.75N/mm2R g=310KN h0=125 桩顶埋入承台5cm承台的冲切、抗剪及抗弯验算的桩净反力为N=N max－G/N=651.87－1008/4=399.87KN2．承台冲切验算：μm=4×（2+3.5）/2=11m h0=1250.75f tkμm h0=0.75×1.75×11×1.25×103=1804.69KNKF c=2.2×555=1221＜1804KN 满足要求3．受剪计算：最大剪力V=651KV=1.55×399.87×2=1239.60KN0.07×17.0×2.5×1.25×103=3718.75KN 满足要求4．承台的弯矩及配筋计算：M=∑Nx i=2×399.87×1.75=1399.545KN·MA g=（1.4×1399.545×104）/（0.9×1.25×3100）=28.09cm2取30Φ16=3Ag=2.011×30=40.22 双向配筋Φ16@200 五、底板配筋：底板高度h=400mm,h0=360mm，砼强度C25(f c=12.5N/mm2，f cm=13.5N/mm2),Ⅱ级钢筋f y=310N/mm2。
塔吊桩基础的计算书
塔吊桩基础的计算书一. 参数信息塔吊型号: QTZ7035 自重(包括压重):F1=1024.00kN 最大起重荷载: F2=160.00kN 塔吊倾覆力距: M=5922.00kN.m 塔吊起重高度: H=60.00m 塔身宽度: B=2.19m 桩混凝土等级: C35 承台混凝土等级:C35 保护层厚度: 50mm 矩形承台边长: 7.00m 承台厚度: Hc=1.60m 承台箍筋间距: S=140mm 承台钢筋级别: Ⅱ级承台预埋件埋深:h=0.5m 承台顶面埋深: D=0.00m 桩直径: d=0.90m 桩间距: a=2.80m 桩钢筋级别: Ⅱ级桩入土深度: 33.00 桩型与工艺: 大直径灌注桩(清底干净)二. 塔吊基础承台顶面的竖向力与弯矩计算1. 塔吊自重(包括压重)F1=1024.00kN2. 塔吊最大起重荷载F2=160.00kN作用于桩基承台顶面的竖向力 F=F1+F2=1184.00kN塔吊的倾覆力矩 M=1.4×5922.00=8290.80kN.m三. 矩形承台弯矩的计算计算简图：图中x轴的方向是随机变化的，设计计算时应按照倾覆力矩M最不利方向进行验算。
1. 桩顶竖向力的计算(依据《建筑桩基础技术规范》JGJ94-94的第5.1.1条)其中 n──单桩个数，n=4；F──作用于桩基承台顶面的竖向力设计值，F=1184.00kN；G──桩基承台的自重，G=25.0×Bc×Bc×Hc+20.0×Bc×Bc×D=1960.00kN；Mx,My──承台底面的弯矩设计值(kN.m)；xi,yi──单桩相对承台中心轴的XY方向距离(m)；Ni──单桩桩顶竖向力设计值(kN)。
经计算得到单桩桩顶竖向力设计值:最大压力：N=1.2×(1184.00+1960.00)/4+8290.80×(2.80×1.414/2)/[2×(2.80×1.414/2)2]=3037.26kN 最大拔力：N=(1184.00+1960.00)/4-8290.80×(2.80×1.414/2)/[2×(2.80×1.414/2)2]=-1308.06kN2. 矩形承台弯矩的计算(依据《建筑桩基础技术规范》JGJ94-94的第5.6.1条)其中 Mx1,My1──计算截面处XY方向的弯矩设计值(kN.m)；xi,yi──单桩相对承台中心轴的XY方向距离(m)；Ni1──扣除承台自重的单桩桩顶竖向力设计值(kN)，Ni1=Ni-G/n。
塔吊桩基础的计算书
一、工程概况华菱新城地标工程位于长沙市火星大道与劳动东路交汇处的东南角，总建筑面积39569m2。
本工程地下2层，裙房3层，主楼28层（第4层为转换层），建筑物总高度90.4m。
二、塔吊选型根据本工程的实际情况和现场具体情况，本工程的垂直运输机械选用一台TC5015型高层塔吊。
该塔吊的塔身高度可达120m，臂长55m，能满足本工程施工需要。
三、塔吊安装位置经现场勘察确定：塔吊基础位置位于地下室内，其中心线在F轴以北2.1m，10/1轴以东1.4m处。
塔吊安装于此处，安装、拆除比较方便，且基本覆盖主楼。
但距南向的高压电塔距离较近（约25m），须对高压电塔进行必要防护，避免塔吊起重臂碰撞高压电塔。
四、塔吊基础设计1、塔吊基础选型根据现场条件，塔吊基础初步确定为：钢筋混凝土单桩（直径1.8m，混凝土强度等级C35）＋钢筋混凝土承台（承台长度、宽度为5m，混凝土强度等级C35）。
钢筋混凝土单桩持力层为中风化岩，桩长约7m，中风化岩的承载力为3MPa。
2、塔吊基础承载力计算（1）技术参数塔吊型号：TC5015塔吊，自重（包括压重、塔吊最大起重荷载）F1=511.2KN,塔吊倾覆力矩M=1335KN〃m，塔吊起重高度H=120m，塔身宽度=1.6m;混凝土强度等级为C35，钢筋级别：HPB235，混凝土的弹性模量E C=14500.00N/㎜2,桩直径d=1.800m，地基水平抗力系数m= 40MN/m4;桩顶水平力H0=73.9KN，保护层厚度:50㎜。
（2）塔吊基础承台顶面的竖向力与弯矩计算塔吊自重（包括压重、最大起重荷X载）F=511.2KN，作用于桩基承台顶面的竖向力F=1.2×511.2=613.44KN,塔吊的倾覆力矩M=1.4×1335=1869KN〃m（3）桩身最大弯矩计算计算简图如下：按照弯矩法计算桩身最大弯矩：依据《建筑桩基技术规范》（JGJ94—94）的第5.4.5条,并参考《桩基础的设计方法与施工技术》。
塔吊基础计算书
配重高度hp(m)
0.70
基础混凝土强度
C35
3、计算简图
二、计算过程：
1. 修正地基承载力设计值：(本基础设计不考虑上部覆土)
f = fk+ηb×r×( b-3)+ηd×rm×( d-0.5)=
208.12
kN/m2
其中：
基础宽度的地基承载力修正系数ηb=
0.3
基础深度的地基承载力修正系数ηd=
fy为钢筋的抗拉、抗压强度设计值查规范
fy=
300
N/mm2
最小配筋面积
Asmin=ρbh=
9375
mm2
其中：
ρ为基础最小配筋率
0.0015
查表得配筋
Φ28 @ 125双向
截面积As(mm2)
13816
mm2
满足要求
冲击承载力Fl≤0.7βhpft×bm×ho=
3512507
N
其中：
βhp为受冲切承载力截面高度影响系数
0.94
ft为混凝土的抗拉强度设计值查表得ft=
1.57
N/mm2
c的取值：
1.6
m
bm为冲切破坏最不利一侧计算长度
bm=(c+bb)/2=
2.81
m
bb==c+2h0=
4.02
m
h0为截面有效高度h0=h-as=
Pmax=2×(F2+G1+G2+G3)/(3×l×a)=
165.01
kN/m2
Pmax
＜
1.2f=
249.75
kN/m2
基础底面处的平均压力值Pk
Pk=Pmax/2=
82.50
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
吊塔桩基础计算书
一. 参数信息
塔吊型号:QTZ63,自重(包括压重)F1=540.80kN,最大起重荷载F2=60.00kN 塔吊倾覆力距M=925.31kN.m,塔吊起重高度H=75.00m,塔身宽度B=1.6m
混凝土强度:C40,钢筋级别:Ⅱ级,承台长度Lc或宽度Bc=5.00m
桩直径或方桩边长 d=0.50m,桩间距a=3.80m,承台厚度Hc=1.30m
基础埋深D=0.00m,承台箍筋间距S=200mm,保护层厚度:50mm
二. 塔吊基础承台顶面的竖向力与弯矩计算
1. 塔吊自重(包括压重)F1=540.80kN
2. 塔吊最大起重荷载F2=60.00kN
作用于桩基承台顶面的竖向力 F=F1+F2=600.80kN
塔吊的倾覆力矩 M=1.4×925.31=1295.43kN.m
三. 矩形承台弯矩的计算
计算简图：
图中x轴的方向是随机变化的，设计计算时应按照倾覆力矩M最不利方向进行验算。
1. 桩顶竖向力的计算(依据《建筑桩基础技术规范》JGJ94-94的第5.1.1条)
其中 n──单桩个数，n=4；
F──作用于桩基承台顶面的竖向力设计值，F=600.80kN；
G──桩基承台的自重，G=25.0×Bc×Bc×Hc+20.0×Bc×Bc×
D=812.50kN；
M x,M y──承台底面的弯矩设计值(kN.m)；
x i,y i──单桩相对承台中心轴的XY方向距离(m)；
N i──单桩桩顶竖向力设计值(kN)。
经计算得到单桩桩顶竖向力设计值:
最大压力：
N=1.2×(600.80+812.50)/4+1295.43×(3.80×1.414/2)/[2×(3.80×1.414/2)2]=665.08kN
没有抗拔力!
2. 矩形承台弯矩的计算(依据《建筑桩基础技术规范》JGJ94-94的第5.6.1条)
其中 M x1,M y1──计算截面处XY方向的弯矩设计值(kN.m)；
x i,y i──单桩相对承台中心轴的XY方向距离(m)；
N i1──扣除承台自重的单桩桩顶竖向力设计值(kN)，N i1=N i-G/n。
经过计算得到弯矩设计值：
压力产生的承台弯矩：
N=1.2×(600.80+812.50)/4+1295.43×(3.80/2)/[4×
(3.80/2)2]=594.44kN
M x1=M y1=2×594.44×(1.90-0.80)=1307.77kN.m
四. 矩形承台截面主筋的计算
依据《混凝土结构设计规范》(GB50010-2002)第7.2条受弯构件承载力计算。
式中1──系数，当混凝土强度不超过C50时，1取为1.0,当混凝土强度等级为C80时，
1取为0.94,期间按线性内插法确定；
f c──混凝土抗压强度设计值；
h0──承台的计算高度。
f y──钢筋受拉强度设计值，f y=300N/mm2。
承台底面配筋:
s=1307.77×106/(1.00×19.10×5000.00×1250.002)=0.009
=1-(1-2×0.009)0.5=0.009
s=1-0.009/2=0.996
A sx= A sy=1307.77×106/(0.996×1250.00×
300.00)=3502.81mm2
满足顶面和底面配筋要求的同时还应该满足构造要求!
五. 矩形承台截面抗剪切计算
依据《建筑桩基础技术规范》(JGJ94-94)的第5.6.8条和第5.6.11条。
根据第二步的计算方案可以得到XY方向桩对矩形承台的最大剪切力,考虑对称性，
记为V=1330.16kN我们考虑承台配置箍筋的情况，斜截面受剪承载力满足下面公式：
其中0──建筑桩基重要性系数，取1.0；
──剪切系数,=0.12；
f c──混凝土轴心抗压强度设计值，f c=19.10N/mm2；
b0──承台计算截面处的计算宽度，b0=5000mm；
h0──承台计算截面处的计算高度，h0=750mm；
f y──钢筋受拉强度设计值，f y=300.00N/mm2；
S──箍筋的间距，S=200mm。
经过计算承台已满足抗剪要求，只需构造配箍筋!
六.桩身承载力验算
桩身承载力计算依据《建筑桩基础技术规范》(JGJ94-94)的第4.1.1条
根据第二步的计算方案可以得到桩的轴向压力设计值，取其中最大值
N=665.08kN
桩顶轴向压力设计值应满足下面的公式：
其中0──建筑桩基重要性系数，取1.0；
f c──混凝土轴心抗压强度设计值，f c=19.10N/mm2；
A──桩的截面面积，A=0.196m2。
经过计算得到桩顶轴向压力设计值满足要求,只需构造配筋!
构造规定：预制桩最小配筋率不宜小于0.8%,采用静压法沉桩时,最小配筋率不宜小于0.4%,直径不宜小于14m
七.桩抗压承载力计算
桩承载力计算依据《建筑桩基础技术规范》(JGJ94-94)的第5.2.2-3条
根据第二步的计算方案可以得到桩的轴向压力设计值，取其中最大值
N=665.08kN
桩竖向极限承载力验算应满足下面的公式：
最大压力:
其中 R──最大极限承载力；
Q sk──单桩总极限侧阻力标准值:
Q pk──单桩总极限端阻力标准值:
Q ck──相应于任一复合基桩的承台底地基土总极限阻力标准值:
q ck──承台底1/2承台宽度深度范围(≤5m)内地基土极限阻力标准值；
s,p──分别为桩侧阻群桩效应系数，桩端阻群桩效应系数；
c──承台底土阻力群桩效应系数；按下式取值：
s,p,c──分别为桩侧阻力分项系数，桩端阻抗力分项系数，承台底土阻抗力分项系数；
q sk──桩侧第i层土的极限侧阻力标准值，按下表取值；
q pk──极限端阻力标准值，按下表取值；
u──桩身的周长，u=1.571m；
A p──桩端面积,取A p=0.20m2；
l i──第i层土层的厚度,取值如下表；
厚度及侧阻力标准值表如下:
序号土厚度(m) 土侧阻力标准值(kPa) 土端阻力标准值(kPa) 土名称
2-1 2.4 26 0 黏土
2-2 3.1 10 0 淤泥质粉质粘土 2-2a 1.1 20 0 黏土
2-2 2.1 10 0 淤泥质粉质粘土 3 7.4 15 0 质粘土、粉土、粉砂互层 4-1 4.6 19 0 粉砂
4-2 5.3 25 1500 粉砂
4-3 4.8 28 1900 粉细纱
4-4 5.3 35 2400 粉细砂
由于桩的入土深度为28m,所以桩端是在第4-3层土层。
最大压力验算:
R=1.57×(2.4×26×1+3.1×10×1+1.1×20×1+2.1×10×1+7.4×15×1+4.6×19×1+5.3×25×1+2×28×1)/1.65+1.06×1900.00×
0.20/1.65+0.00×656.25/1.70=737.85kN
上式计算的R值大于等于最大压力665.08kN,所以满足要求!。
