电气控制技术考试题（附答案）一、单选题（共87题，每题1分，共87分）1.电压互感器二次侧的额定电压一般是A、10VB、100VC、任意D、5000V正确答案：B2.接触器的型号为CJ10-160，其额定电流是（）A、160AB、10AC、10-160AD、以上都不是正确答案：A3.变压器主要组成部分是（）A、绕组与转子B、铁芯与定子C、定子与转子D、铁芯与绕组正确答案：D4.变极调速只适用于（）异步电动机。
A、笼型B、绕线型C、直流D、以上都不是正确答案：A5.低压电器一般由感受部分和（）组成A、执行部分B、线圈C、触点D、以上都不是正确答案：A6.接触器的辅助触头一般不能接在（）。
A、主电路B、控制电路C、信号电路D、以上都不对正确答案：A7.表示各元件的空间位置和接线情况的图是（）A、电气布置图B、电气原理图C、功能图D、电气安装接线图正确答案：D8.低压断路器的型号为DZ10-100，其额定电流是（）A、10AB、100AC、10-100AD、以上都不是正确答案：B9.电力变压器的主要作用是（）A、变换效率B、变换电压C、变换阻抗D、变换功率正确答案：B10.热继电器在电动机控制线路中不能作()。
A、过载保护B、短路保护C、缺相保护D、缺相保护正确答案：B11.刀开关的电气字母符号为()A、QFB、QSC、KMD、SQ正确答案：B12.二次绕组的额定电压为（）A、空载电压B、都不是C、电源电压D、负载电压正确答案：A13.以下可以使三相异步电动机反转的方法是（）A、改变三相交流电源的相序。
B、改变三相交流电源的频率。
C、改变三相交流电源的电压D、改变三相交流电源的电流。
正确答案：A14.三相异步电动机的额定电压是指定子绕组的（）。
A、不确定B、任意电压C、线电压D、相电压正确答案：C15.电气控制电路中采用两地分别控制方式,其控制按钮连接的规律是（）A、全为并联B、起动按钮串联，停止按钮并联C、全为串联D、起动按钮并联，停止按钮串联正确答案：D16.三相异步电动机的反接制动方法是指制动时向三相异步电动机定子绕组中通入（）。
电气控制及PLC试题含答案
"电气控制与P L C"试题含答案(A卷)一、概念题〔每题2分，共30分〕1．解释：1〕低压电器：指用于交流50Hz〔60Hz〕、额定电压1200V以下或直流额定电压1500V 以下的在电路起电能分配、通断、保护、控制、调节或检测作用的电器。
2〕接触器：指用于远距离频繁接通和分断交直流主回路及大容量用电回路的一种低压控制电器。
3〕继电器：指用于接通和分断交直流小容量控制电路，在控制、保护电路中起信号转换作用的一种低压控制电器。
4〕常开〔动合〕触点与常闭〔动断〕触点：在原始状态时〔吸引线圈未通电时〕断开，线圈通电后闭合的触点是常开〔动合〕触点；在原始状态时〔吸引线圈未通电时〕闭合，线圈通电后断开的触点是常闭〔动断〕触点。
5〕电气控制线路中的自锁与互锁：依靠接触器自身辅助触头来保持接触器线圈通电的现象称为自锁；接触器彼此之间具有相互制约的控制关系称为互锁，即把一个接触器的辅助常闭触头串接在另一个接触器线圈的回路中。
6〕电气控制线路中有哪些常用的保护环节？电气控制线路中常用的保护环节有短路保护、过电流保护、过载保护或热保护、欠电压与零电流保护和弱磁保护。
7〕PLC：是可编程序控制器的简称和缩写。
早期可编程序逻辑控制器〔Programmable Logic Controller〕的缩写为PLC，此后不断开展，有关权威组织正式命名为可编程序控制器〔Programmable Controller〕，其缩写本应为PC，但与个人计算机〔Personal puter〕缩写一样，为防止混淆，可编程序控制器仍使用PLC缩写。
8〕写出国际电工委员会〔IEC〕1994年5月公布的IEC61131-3〔可编程序控制器语言标准〕中5种编程语言，并译注英语及其缩写。
梯形图〔Ladder Diagram, LAD〕、语句表〔Statement List, STL〕、功能块图〔Function Block Diagram, FBD〕、顺序功能表图〔Sequential Function Chart, SFC〕、构造文本〔Structured Test, ST〕。

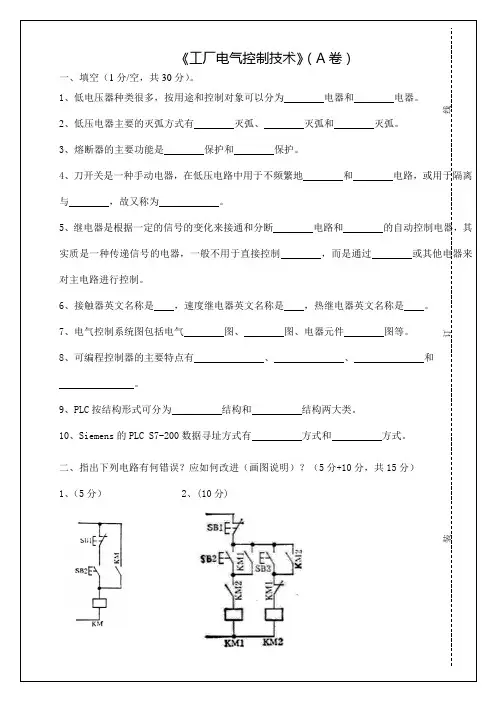

2009年春期《工厂电气控制技术》期末考试试题__A
一、填空（1分/空，共30分）。
1、低电压器种类很多，按用途和控制对象可以分为电器和电器。
2、低压电器主要的灭弧方式有灭弧、灭弧和灭弧。
3、熔断器的主要功能是保护和保护。
4、刀开关是一种手动电器，在低压电路中用于不频繁地和电路，或用于隔离与，故又称为。
5、继电器是根据一定的信号的变化来接通和分断电路和的自动控制电器，其实质是一种传递信号的电器，一般不用于直接控制，而是通过或其他电器来对主电路进行控制。
5.电气原理图设计方法有几种？
四、电路分析（10分/题，共20分）。
1、试分析如下所示电路的详细动作过程，并总结其主要的控制功能。
五、设计题（15分/题，共30分）。
1、某生产机械要求由M1、M2两台电动机拖动，M2能在M1启动一段时间后自行起动，但M1、M2可单独控制起动和停止。
要求： 包括主电路和控制电路两部分；
1、（5分）2、(10分)
三、简答题(25分)
1.既然在电动机的主电路中装有熔断器，为什么还要装热继电器？装有热继电器是否就可以不装熔断器？为什么？
2.三相异步电动机降压启动有哪几种方法？
3.M7130型平面磨床中为什么采用电磁吸盘来夹持工件？磁吸盘线圈为何要采用直流供电而不采用交流电源？
4.桥式起重机对电力拖动有哪些要求？
包括过载保护和短路保护。
6、接触器英文名称是，速度继电器英文名称是，热继电器英文名称是。
7、电气控制系统图包括电气图、图、电器元件图等。
8、可编程控制器的主要特点有、、和
。
9、PLC按结构形式可分为结构和结构两大类。
10、Siemens的PLCS7-200数据寻址方式有方式和方式。
二、指出下列电路有何错误？应如何改进（画图说明）？（5分+10分，共15分）
13级《工厂电气控制设备》期末考试试卷(A)答案
宁夏民族职业技术学院2014-2015年第二学期机电工程系机电技术应用专业11级《工厂电气控制设备》期末考试试卷（A）答案题号-一一-二二-三四五六七八九十总分阅卷人得分H—、选择题（共 34分，每题2分）1、在电动机正反转控制电路中，若两只接触器同时吸合，其后果是（B ）A、电动机不能转动B、电源短路C、电动机转向不定2、交流接触器铁心上装有短路环，其作用是（C ）A 、增加吸力B 、减缓冲击C 、消除铁心振动和噪声3、控制电动机反接制动的电器应是（ C ）。
A、电流继电器 B. 时间继电器 C. 速度继电器4、按下复合按钮或接触器线圈通电时，其触点动作顺序是（ A ）。
A、常闭触点先断开B、常开触点先闭合C、两者同时动作5、双速电动机高速运行时，定子绕组采用（ D ）A、星型B、三角形C、星-三角形D、双星型6、自锁控制电路具有失压保护功能，实现该功能的电器是（ D ）A按钮B 、热继电器 C、熔断器D、接触器7、各电器线圈的接法（ A ）A、只能并联B、只能串联C、根据需要可以并联或串联&控制工作台自动往返的控制电器是（ C ）A、自动空气开关B、时间继电器C、行程开关9、采用星—三角降压起动的电动机，正常工作时定子绕组接成（A ）A、三角形B、星形C、星形或三角形D、定子绕组中间带抽头10、转子绕组串电阻起动适用于（B ）A、鼠笼式异步电动机B、绕线式异步电动机C、串励直流电动机D、并励直流电动机11、在低压电器中，用于短路保护的电器是（ B ）。
A.过电流继电器B.熔断器C.热继电器D.时间继电器12A.13141516、、在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是过电压继电器 B.熔断器 C.热继电器 D.时间继电器、用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是A.按钮B.交流接触器、延时断开常闭触点的图形符号是C.主令控制器D.断路器）。
C )。
杭州市中策职业学校2019学年第一学期《工厂电气控制设备》期末理论考试试卷(A 卷)
杭州市中策职业学校2019学年第一学期 《工厂电气控制设备》期末考试试卷（A 卷） （适用：18级电气运行与控制专业1-5班，不得使用计算器） 一、填空题（本大题有30个空格，每空1分，共30分） 1．低压断路器中的 脱扣器作过载保护用，其整定电流的大小可由 调节。
2．在接触器联锁正反转控制线路中，其起 作用的触点应是对方接触器的辅助动断触点，起自锁作用的触点应是接触器的 。
3．组合开关常用于50HZ 交流额定电压为380Ｖ及以下或直流220Ｖ及以下的电气线路中，用于手动不频繁地接通或分断电路、换接电源和负载，或控制 KW 以下小容量三相交流异步电动机的直接启动、停止和正反转控制。
4．可以使用 表来检测组合开关每两相触点之间的绝缘电阻和对外壳绝缘电阻。
5．时间－电流特性是在规定工作条件下，表征流过熔体的电流与熔体熔断时间关系的曲线，它是一种 特性曲线。
6．布置图中各电器及元件和文字符号必须与 图和 图中的标注相一致。
7．直流接触器主要的发热部件是 ，交流接触器主要的发热部件是 。
8．配线管中的导线不允许有接头，若导线要进行连接，则其接头应做在 或 内，以便检修。
9．在电动机正反转控制线路中，若有一个旋转方向电动机缺相运行，其原因是 。
10．在小车自动往返控制线路中，位置开关SQ1、SQ2用来自动换接电动机的 电路，实现小车自动往返的行程控制；位置开关SQ3、SQ4起 保护，以防止SQ1、SQ2失灵时，小车越过限定位置而发生事故。
11．能在两地或多地控制同一台电动机的控制方式称为 控制，其特点是各地的起动按钮 接在一起，停止按钮 接在一起。
12．用万用表检测热继电器的动断触点时，若按下复位按钮（或测试状态时），触点间的电阻应为 。
13．要求几台电动机的起动或停止，必须按一定的 来完成的控制方式，称为电动机的顺序控制。
班级： 学号： 姓名： -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------线 封密请不要在密封线外答题14．要使三相交流异步电动机反转，就必须改变通入电动机定子绕组的，即把接入电动机三相电源进线中的对调接线即可。
工厂电气控制设备A卷答案
工厂电气A卷答案
一、选择题
1.D
2.D
3.C
4.C
5.A
6.A
7.D
8.C
9.A 10.D
二、不定项选择
1.ABE
2.ABD
3.B
4.ABE
5.ABE
6.A
7.AB
8.CD
9.AB 10.D
三、判断题
×√√×√
四、简答题（共14分）
1.答：交流接触器通过自身的常开触点，使线圈总是处于通电的状态，这种现象叫自锁功能。
2.答：熔断器和热继电器的保护功能不同，熔断器主要作为短路保护，而热继电器主要作为电动机的长期过载保护，所以在电动机的主电路中装有熔断器，还要装热继电器。
五、问答题（共36分）
1.答：三相笼式异步电动机的正反转控制电路中：
（1）电路中各电器元件的作用。
刀开关Q—隔离电源（2分），KM1—正转接触器（2分），
KM2—反转接触器（2分），热继电器FR—过载保护（2分）。
（2）主电路中的错误与改正（用文字说明）。
主电路没有短路保护（1.5分）——Q与KM1之间需增设熔断器FU；（1分）
电动机不能反转（KM1与KM2接通时电源相序相同）（1.5分）——KM2与FR之间的连线任意调换两相（1分）。
（3）控制电路中的错误与改正（用文字说明）
没有电气互锁，会引起电源短路（1.5分）——KM1线圈前串联KM2常闭辅助触点，KM2线圈前串联KM1常闭辅助触点（1分）。
不能实现过载保护（1.5分）——KM1、KM2线圈后应串联FR的常闭触点（1分）。
2. 答：
3～。
《工厂电气控制技术》试题库 《工厂电气控制》试卷A
《工厂电气控制技术》考试A卷题号一二三四五总分得分阅卷人得分阅卷人一、填空题(本大题共10小题，每空1分，共30 分)1、电器按工作电压等级可分为和，其中工作于交流伏以下或直流伏以下的电路中称为。
2、电磁机构中的_____________是静止不动的，只有_______________是可动的。
3、热继电器是对电动机进行保护的电器；熔断器是用于供电线路和电气设备的保护的电器。
4、车床的主运动是____________，平面磨床的主运动是____________，摇臂钻床的主运动是，万能铣床的主运动是。
5、按钮帽做成不同颜色用以区别各按钮作用，一般用_____色表示__ ___按钮，_____色表示_____按钮。
6、电气控制线路原理图一般可分为和两部分。
原理图中元件触头的开闭是以时的状态画出。
7、三相异步电动机降压起动方法有________ __、__________、____________ 等。
8、速度继电器主要用于笼型异步电动机的___________控制，一般速度继电器触点复位转速在_____________以下。
9、接触器型号CZ 18-40，三段表示的意义分别为、、。
10、时间继电器通电延时闭合动合触头符号是___________，通电延时断开动断触头符号是______________。
得分阅卷人二、判断题（本大题共10小题，每小题1分，共10分）1、刀开关安装时不能倒装，但根据需要可以平装。
（）2、熔断器的保护特性是反时限的。
（）3、单台电动机负载电路熔断器熔体额定电流的选择应为电动机额定电流的1.5-2.5倍。
（）4、速度继电器的触点状态决定于线圈是否得电。
（）5、中间继电器触点较多，主要用于转换控制信号。
（）6、一台额定电压为220V 的交流接触器在交流220V 和直流220V的电源上均可使用。
（）7、闸刀开关可以用于分断堵转的电动机。
（）8、无断相保护装置的热继电器就不能对电动机的断相提供保护。
工厂电气控制技术 A卷
《工厂电气控制技术》课程考试试卷（A卷）10.指令“MOVD IN，OUT”中操作数IN和OUT的数据类型是。
A. 字节B. 字C. BOOL型D. 双字三、判断题（正确的打“√”，错误的打“X”；每小题1分，共10分）1.热继电器和过电流继电器在起过载保护作用时可相互替代。
（）2.检修电路时，电机不转而发出嗡嗡声，松开时，两相触点有火花，说明电机主电路一相断路。
（）3.时间继电器之所以能够延时，是因为线圈可以通电晚一些。
（）4.电气原理图中所有电器的触电都按没有通电或没有外力作用时的开闭状态画出。
（）5.中间继电器实质上是电压继电器的一种，只是触点多少不同。
（）6.多地控制电路的特点是起动按钮的动合触点串联。
( )7.字节循环移位指令的最大移位位数为8位。
( )8.ALD指令用于并联电路块的串联连接。
( )9.TON的启动输入端IN由“1”变“0”时定时器并不复位而是保持原值。
（）10.如果复位指令的操作数是定时器位（T）或计数器位（C），会使相应定时器位计数器位复位为0，并清除定时器或计数器的当前值。
（）四、分析题（每小题7分，共28分）1.电动机主电路中已装有熔断器，为什么还要装热继电器？它们的作用是否相同？在摇臂钻床中，带动摇臂升降的电机为何不用热继电器作过载保护？2.什么叫自锁？试设计一简单带自锁的电机起动与停止控制电路。
3.已知某控制程序的梯形图的形式，请将其转换为语句表的形式4.实现3台电动机相隔5s启动，各运行20s，循环往复。
使用比较指令完成控制要求。
五、综合设计题（每小题11分，共22分）1. 试用经验设计法设计某机床的工作台自动往返的控制线路。
要求画出主电路、控制电路的原理图。
电气控制技术试卷A及答案
电气控制技术试卷A及答案(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--2内江铁路机械学校（适用班级: 适用于铁供10C1\10C 2）11/12学年第1学期《电气控制技术》期末考试 试卷A 答案一、填空题（每空2分，共20分）1．在电动机控制电路中，是利用_熔断器__作为短路保护，利用 热继电器 作为过载保护。
2．电磁式低压电器通常是由 电磁 系统、 触头 系统及灭弧装置等三大部分组成。
3．在交流接触器的铁心上均装有短路环，它的作用是__消除噪音和振动__。
4．电动机的正反转控制是通过改变电动机_电源的相序_来实现。
5．Y-△降压起动方法仅适用于正常工作为 三角形 接法的电动机。
6．若车床运行过程中电压太低，由_交流继电器线圈__进行欠压保护。
7．普通车床没有反转控制，而车轴有反转要求，是靠_机械调速__实现的。
8．车床的调速是由__调速箱__实现的。
二、选择题（每题2分，共10分）1．当某台电动机起动时，不要求限制起动电流及对机械的冲击采用（ A ） 。
（A ）全压直接起动；(B)降压起动。
2．三相异步电动机在切断工作电源后，只要加上（ B ）电磁转矩就能形成电力制动。
(A)和转子旋转方向相同的；(B)和转子旋转方向相反的；(C)为0的。
3．一台电动机需制动平稳、制动能量损耗小，应采用的电力制动方式是（ B ） 。
(A)反接制动；(B)能耗制动；(C)发电制动。
4．多地控制电路的起动按钮和停止按钮其接线特点是 ( B ) 。
(A)起动按钮串联，停止按钮并联； （B)起动按钮并联，停止按钮串联； (C)根据需要可任意串并联。
5、Y-△降压起动时电动机所加电压为额定的( C )。
(A)1倍； （B ）13倍； （C ）1/ 3 倍。
三、判断题（每题2分，共10分）1．刀开关、铁壳开关、组合开关等的额定电流要大于实际电路电流。
（ √ ） 2．按钮是手按下即动作，手松开即释放复位的小电流开关电器。
工厂电器控制技术 A答案
工厂电器控制技术 A答案一、选择题（每题4个选项，只有1个是正确的，将正确的选项填入括号内）1.电气图中，断路器的符号为（ D ）。
（A）K （B）D （C）L （D）DL2.不属于笼型异步电动机降压启动方法的是（ D ）启动。
（A）自耦变压器降压（B）星形一三角形换接（C）延边三角形（D）在转子电路中串联变阻器3.中小容量异步电动机的过载保护一般采用（ C ）。
（A）熔断器（B）磁力启动器（C）热继电器（D）电压继电器4.笼型异步电动机的延边三角形启动方法，是变更（ C ）接法。
（A）电源相序（B）电动机端子（C）电动机定子绕组（D）电动机转子绕组5.属双速异步电动机接线方法的是（ B ）。
（A）YY/YY （B）YY/△（C）YY/Y （D）△△/Y6.异步电动机的反接制动是指改变（ A ）。
（A）电源电压（B）电源电流（C）电源相序（D）电源频率7.异步电动机的能耗制动采用的设备是（ B ）装置。
（A）电磁抱闸（B）直流电源（C）开关与继电器（D）电阻器8. 在电动机的连续运转控制中，其控制关键是 1, 。
①自锁触点②互锁触点③复合按钮④机械联锁9. 下列低压电器中可以实现过载保护的有 1,4 。
①热继电器②速度继电器③接触器④低压断路器⑤时间继电器10. Y－△降压启动可使启动电流减少到直接启动时的 2 。
1① 1/2 ② 1/3 ③ 1/4 ④311. 下列属于低压配电电器的是 3 。
①接触器②继电器③刀开关④时间继电器12. 表示电路中各个电气元件连接关系和电气工作原理的图称为 1 。
①电路图②电气互联图③系统图④电气安装图13. 交流接触器是利用 4 配合动作的一种自动控制电器。
①电动力与弹簧弹力②外施压力与弹簧弹力③电磁力与空气阻尼力④电磁力与弹簧弹力14.对绕线型电动机而言，一般利用（ D ）方法进行调速。
（A）改变电源频率（B）改变定子极对数（C）改变转子电路中电阻（D）改变转差率15.一台三相异步电动机，其铭牌上标明额定电压为220V/380V，其接法应是（ B ）。
《工厂电气控制技术》试题库 《工厂电气控制》试卷A答案
《工厂电气控制技术》试卷A答案一、填空题1、高压电器，低压电器，1200 ，1500 ，低压电器2、电磁机构、触点系统3、过载，短路4、主轴带动工件的旋转运动，砂轮的旋转运动，主轴的旋转运动，主轴带动铣刀的旋转运动。
5、红色停止绿色起动6、主电路辅助电路。
未受外力或未通电状态（初始状态）7、定子绕组串电阻、星-三角形换接、串自耦变压器8、反接制动，100r/min9、直流接触器CZ系列、设计序号、额定电流10、二、判断题1、（×）2、（•）3、（•）4、（×）5、（•）6、（×）7、（×）8、（•）9、（×） 10、（•）三、分析题1.2、QS+，KM1主触点闭合，电动机M全压起动并运行；KM2主触点闭合，电动机M实现能耗制动。
起动：SB2↓→KM1+自锁，KMI主触点闭合，M全压起动并运行；KS+，为能耗制动作好准备。
制动：SB1↓→KM1-，KM2+自锁，KM2主触点闭合，M通入直流电能耗制动，n ↓↓→当n<100r/m时，KS-，KM2-，制动结束。
四、简答题1.接触器主要用于远距离频繁控制负载，切断带负荷电路。
中间继电器主要用于控制电路中，将被控量转换成控制电路所需的电量或开关信号。
他们的区别在于，中间继电器的触点数多，且没有主辅之分。
2. 熔断器是短路保护，热继电器是长期过载保护。
3. 所有起动按钮的常开触点并联，所有停止按钮的常闭触点串联。
4.自锁：依靠接触器自身的辅助触头而使其线圈保持通电现象。
互锁：利用两个接触器的常闭辅助触头的断开来锁住对方线圈的电路的控制方法。
连锁：利用接触器的辅助触头使后续线路通电的控制方法。
五、设计题1.2.。
工厂电气控制技术试卷A
科目：工厂电气控制技术 卷号A 使用班级：13机械班出卷人： 审卷人：----------------- 阅卷人：----------------一、 填空题（共20分，每空1分）1. 低压开关主要用作________、________以及________和________的作用。
2. 电流继电器按用途可分为_________、__________继电器。
3. 根据触点延时的特点,时间继电器可分为___________与_________两种。
4. 异步电动机降压启动的方法有:______________、 _____________、_____________及_______________。
5. 中小容量异步电动机的过载保护一般采用_______________。
6. 在电动机的连续运转控制中，其控制关键是 。
7. 低压断路器具有___________、__________和____________保护 二、 判断题（共2０分，每题２分）1. （ ）选用接触时，主触头所控制的电压应大于或等于它的额定电压。
2. （ ）接触器铭牌上的额定电压是指主触头的额定电压。
3. （ ）交流接触器的线圈电压有８５％～１０５％额定电压时，才能可靠的工作，同时也能把交流接触器线圈接到直流电源上。
4. （ ）当热继电器动作不准确时，可用弯折双金属片的方法来调整。
5. （ ）由于反接制动消耗能量大，不经济，所以适用于不经常启动不制动的场合。
6. （ ）触头间的接触面越光滑其接触电阻越小。
7. （ ）触头发热程度与流过触头的电流有关，与触头的接触电阻无光。
8. （ ）刀开关在低压电路中，作为频繁地手动接通、分断电路开关。
9. （ ） 选用低压断路器时，断路器的额定短路通断能力应大于或等于线路中最大短路电流。
10. （ ）作为电动保护用熔断器应考虑电动机的启动电流，一般熔断器的额定电流为电动机额定电流的2~2.5倍。
《工厂电气控制技术》期末试卷
《工厂电气控制技术》期末试卷专业、班级姓名学号成绩备注: 学生不得在试题纸上答题(含填空题、选择题等客观题)一、填空题（本题共10道小题，每小题2分，共20分）1、在M7120平面磨床的电气控制线路中，为保证电磁吸盘有足够的吸力，通常设有________保护电路；为方便取下工件，在电磁吸盘的控制线路中还设有________电路。
2、增大电磁式继电器的返回系数K的措施是________或________。
3、按工作原理划分，时间继电器可分为四种，即________式、________式、________式和________式。
4、根据衔铁相对铁心的运动方式，电磁机构可分为________和________两种。
5、直流电磁式时间继电器延时时间________，而且在延时方式上来讲，一般仅作为________延时使用。
6、按结构分类，熔断器可分为________式、________式、________式和________式。
7、电动机在不超过允许温升的条件下，电动机的过载电流与电动机通电时间的关系称为电动机的________特性；热继电器中通过的过载电流与热继电器触点的动作时间关系，称为热继电器的________特性。
8、熔断器的选择包括熔断器的________、________、________和________等。
9、M7120平面磨床的主运动是指________的旋转运动，T68卧式镗床的主运动是指________旋转运动。
10、最常用的两种类型的低压断路器是________和________。
二、简答题（本题共4道小题，每小题6分，共24分）1、接触器的作用是什么？根据结构特征如何区分交流、直流接触器？2、Z3040摇臂钻床的辅助运动有哪些？各由何种动力实现？3、在电气控制线路中常采用的制动方式有哪些？设计制动线路时应考虑哪些因素？分别何种设备或电器来实现？4、为保证控制线路工作的可靠和安全，除了选用可靠的元器件外，在具体线路设计中还应注意哪些问题？三、选择题（本题共5道小题，每小题3分，共15分）1、在按电流原则控制的控制线路中，必定采用的电器是（）。
工厂电气控制技术第一套标准答案及评分标准
2008-2009上半年电气工程及其自动化专业工厂电气控制技术标准答案及评分标准（第一套）考试时间：120分钟A卷一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题1分，共5分)答案： 1D 2A 3B 4A 5A二、填空题(每空1分，共10分)答案：1开关熔断器接触器继电器2 CPU 输入输出存储器三、简答题(每小题4分，共40分)1虽然电磁式电器的类型很多，但它的工作原理和构造基本相同。
其结构大都是由两个主要部分组成，即感应部分(电磁机构)和执行部分(触头系统)电磁机构由线圈、铁心和衔铁组成，主要作用是通过电磁感应原理将电能转换成机械能，带动触头动作，完成接通或分断电路的功能。
触头是电磁式电器的执行部分，起接通或断开电路的作用。
触头的结构形式很多，按其所控制的电路可分为主触头和辅助触头。
主触头用于接通或断开主电路，允许通过较大的电流；辅助触头用于接通或断开控制电路，只能通过较小的电流。
2 ：相同点：动作原理相似；不同点：接触器容量大，有灭弧能力，中间继电器容量小，无灭弧能力。
3．当电动机一旦出现长时间过载等情况，需要自动切断电路，从而出现了能随过载程度而改变动作时间的电器，这就是热继电器。
与电流继电器和熔断器不同，热继电器中发热元件有热惯性，在电路中不能做瞬时过载保护，更不能做短路保护。
4．自锁即要求电动机控制回路启动按钮按下松开后，电动机仍能保持运转工作状态，与点动相对应，互锁控制即在实际控制过程中，常常有这样的要求，两台电机不准同时接通，如图所示。
当按下SB1，KM1得电工作时，即使误按下SB2，也不准KM2得电，否则会使两个接触器的主触点同时吸合，引起主控回路短路，发生危险。
自锁控制线路图互锁控制线路图5．反接制动是利用改变电动机电源相序，使定子绕组产生的旋转磁场与转子旋转方向相反，因而产生制动力矩的一种制动方法。
三相异步电动机能耗制动时，切断定子绕组的交流电源后，在定子绕组任意两相通入直流电流，形成一固定磁场，与旋转着的转子中的感应电流相互作用产生制动力矩。
电气控制期末试题及答案
电气控制期末试题及答案一、选择题1. 电动机的启动方式包括（）A. 直接启动B. 变频启动C. 电阻启动D. 电磁启动【答案】A、B、C、D2. 转速控制系统中的PID控制器参数，通常是通过（）来调整的。
A. 手动试探法B. 自整定方法C. 经验总结法D. 系统辨识法【答案】D. 系统辨识法3. 三相模型中，三个变量的实际量、速度量和位置量是（）。
A. 速度量：adcB. 位置量：aC. 位置量：cbD. 速度量：ac【答案】B4. 在PLC的编程软件中，通过修改（）的程序元素的设计和参数，达到常规定时或定次执行特定程序的目的。
A. 宏指令B. 位指令C. 子程序D. 输入输出【答案】C. 子程序5. 在交直流电力变换技术中，采用逆变器将电源交流转换为直流电源时，逆变器的控制方法主要有哪些？A. 定频控制B. PWM控制C. SPWM控制D. SVPWM控制【答案】B、C、D二、填空题1. PID控制器的输出计算公式为____________。
【答案】PID输出= Kp* e(t) + Ki *∫e(t)dt + Kd * de(t)/dt2. 程序设计中，指令的执行顺序通常遵循____________原则。
【答案】先入先出3. PLC系统中，I/O设备连接信号和PLC的端子板上，采用的一般是____________。
【答案】接线端子三、简答题1. 什么是电气控制系统？【答案】电气控制系统是由电气元件和控制装置按照一定的控制规律连接组成的系统，用来控制和指挥生产、制造、工程施工、交通流量、环境保护等各个领域的工业过程和技术装置。
2. 请简述三相电机的工作原理。
【答案】三相电机是以三相交流电为动力源的电动机。
它的工作原理是由于三个正弦电流互相位差为120°，通过三个电磁线圈在磁场中产生旋转磁场，进而带动电机转子旋转，实现机械能的输出。
3. 请简述PLC的优点和应用领域。
【答案】PLC（可编程逻辑控制器）的优点包括：可靠性高、可编程性强、易于维护和扩展、适用于恶劣环境等。
2022-2023学年电气控制技术课程期末考试
2022-2023学年电气控制技术课程期末考试您的姓名： [填空题] *_________________________________1、安装接触器时，要求散热孔（）。
[单选题] *A、朝右B、朝左C、朝下D、朝上(正确答案)2、配电板的尺寸要小于配电柜门框的尺寸，还要考虑到电器元件（）配电板能自由进出柜门。
[单选题] *A、拆卸后B、固定后C、拆装后D、安装后(正确答案)3、对于电动机不经常启动而且启动时间不长的电路，熔体额定电流约等于电动机（）的1.5倍。
[单选题] *A、额定电压B、工作电压C、额定电流(正确答案)D、工作电流4、交流接触器由（）组成。
[单选题] *A、操作手柄、动触刀、静夹座、进线座、出线座和绝缘底板B、主触头、辅助触头、灭弧装置、脱扣装置、保护装置动作机构C、电磁机构、触头系统、灭弧装置、辅助部件等(正确答案)D、电磁机构、触头系统、辅助部件、外壳5、热继电器是利用电流的（）来推动动作机构，使触头系统闭合或分断的保护电器。
[单选题] *A、热效应(正确答案)B、磁效应C、机械效应D、化学效应6、热继电器主要用于电动机的（）保护。
[单选题] *A、失压B、欠压C、短路D、过载(正确答案)7、熔断器的额定电流是指（）电流。
[单选题] *A、熔体额定B、熔管额定C、其本身的载流部分和接触部分发热所允许通过的(正确答案)D、被保护电器设备的额定8、电气原理图的主要用途之一是（）。
[单选题] *A、提供安装位置B、设计编制接线图的基础资料(正确答案)C、表示功能图D、表示是框图9、三相笼型异步电动机带动电动葫芦的绳轮常采用（）制动方法。
[单选题] *A、电磁抱闸(正确答案)B、电磁离合器C、反接D、能耗10、绘制电气原理图时，通常把主线路和辅助线路分开，主线路用粗实线画在辅助线路的左侧或（）。
[单选题] *A、上部(正确答案)B、下部C、右侧D、任意位置11、电动机的起动电流一般是（）的4～7倍。
(完整word版)工厂电气控制技术期末考试A卷试题及答案(word文档良心出品)
工厂电气控制技术期末考试试题及答案一、填空题（20×1=20）1．低压电器是指额定电压交流 1200V 及以下；直流 1500V 及以下，在电路中起通断、控制、保护、检测和调节作用的电气设备。
2．电磁机构的工作特性包括吸力特性和反力特性两种。
3．三相异步电动机直接起动时的起动电流可达其额定电流的 6～7 倍。
4．三相变压器的容量分别与电压和电流之间成正比。
5．在电动机控制线路中，实现过载保护的电器是。
6．熔断器主要由、和三部分组成。
7．接触器按主触头的电流种类，分为和两种。
8．电磁抱闸制动器分为制动型和制动型两种。
9．交流接触器主要由三个部分组成、和。
10．自耦变压器降压起动方式适用于大容量电动机的不频繁起动场合，电动机起动电流的限制是依靠自耦变压器的作用来实现的。
二、判断题（10×1=10）1、低压电器既可以实现对建筑物中的照明控制，也可以实现对水泵、风机的运行控制。
（√）2、低压电器主要由触头系统、灭弧装置、操作机构以及各种脱扣机构组成。
（√）3、由于热继电器的热惯性大，所以在电动机控制线路中，只适合用作过载保护，不宜作短路保护。
（）4、接触器可起欠压、失压保护作用，两者的保护原理是一样的。
( )5、电动机的额定转速必须在750～1 500 r／rnin的范围内。
( )6、刀开关是低压控制电器。
( )7、.熔体的额定电流是指在规定工作条件下，长时间通过熔体不熔断的最大电流值。
（）8、按下复合按扭时，其常开和常闭触头同时动作。
( )9、接触器的电磁线圈通电时，常开触头先闭合，常闭触头再断开。
( )10、串励电动机电力制动的方法只有能耗制动和反接制动两种。
（）三、选择题（10×1=10）1、低压电器的主要用途是（ B ）。
A．实现建筑物内的照度控制 B．用于电能的产生、输送、分配和控制C．实现电气元件的线路连接 D．用于交流电动机的速度转换2、三相交流异步电动机的点动控制主要用于（ C ）。
《电气控制与PLC》期末考试试卷A卷及答案
适用专业：一、单项选择题（共10小题，每小题2分，共20分）1、下列电器元件中，可用于实现机床工作台正反向自动循环转换功能的是（）。
A．按钮B．行程开关C．速度继电器D．中间继电器2、机械设备的维修、调整常要求其控制线路具有（）功能。
A．自锁B．互锁C．点动D．正反转3、多地点启动功能须用（）方式来实现。
A．动合触点串联B．动合触点并联C．动断触点串联D．动断触点并联4、继电器、接触器控制系统的优点是（）A．接线调试简便B．控制功能简单时简便实用C．柔性好D．功能强大5、将可编程序控制器分为小型、中型、大型的依据是（）A．扫描速度高低B．CPU主频C．存储器容量D．I/O点数6、可作为可编程序控制器输入元件的是（）A．时间继电器线圈B．继电器线圈C．接触器线圈D．压力开关7、在下列可编程序控制器的指令中，有错误的一组是( )A．AND, LD-AND B．AND-LD, OUT C．OR , OR-LD D．LD, LD-NOT 8、在编程时，遇到多个分支电路同时受一个或一组触点控制时要用IL/ILC指令，在IL指令后的常开触点应用指令是（）A、LDB、ANDC、OUTD、AND-LD9、组合机床自动线最适宜采用（）A ．继电器、接触器控制B ．微机控制C ．数字控制D ．PLC 控制 10、可编程序控制器PLC 的基本工作方式为 ( )A ．硬件控制B ．中断C ．顺序扫描D ．光电耦合二、填空题（每空1分，共12分）1、热继电器是一种保护用的继电器，主要起 保护作用，使用中发热元件应串联在 电路中，常闭触点应串联在控制 电路中。
2、 “”符号为 开关常闭触点，“”符号为(通/断)电延时时间继电器的延时 (断开/闭合)常闭触点。
3、速度继电器常与电动机同轴安装，其作用是 。
4、在可编程序控制器梯形图中，同一个继电器线圈只能出现一次，而其 可以被无限引用。
5、PLC 的输出模块的功率放大元件有三种，晶体管型的可驱动直流负载， 晶闸管型可驱动 负载，继电器型可驱动 负载。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工厂电气控制技术期末考试试题及答案
一、填空题（20×1=20）
1．低压电器是指额定电压交流 1200V 及以下；直流 1500V 及以下，在电路中起通断、控制、保护、检测和调节作用的电气设备。
2．电磁机构的工作特性包括吸力特性和反力特性两种。
3．三相异步电动机直接起动时的起动电流可达其额定电流的 6～7 倍。
4．三相变压器的容量分别与电压和电流之间成正比。
5．在电动机控制线路中，实现过载保护的电器是。
6．熔断器主要由、和三部分组成。
7．接触器按主触头的电流种类，分为和两种。
8．电磁抱闸制动器分为制动型和制动型两种。
9．交流接触器主要由三个部分组成、和。
10．自耦变压器降压起动方式适用于大容量电动机的不频繁起动场合，电动机起动电流的限制是依靠自耦变压器的作用来实现的。
二、判断题（10×1=10）
1、低压电器既可以实现对建筑物中的照明控制，也可以实现对水泵、风机的运行控制。
（√）
2、低压电器主要由触头系统、灭弧装置、操作机构以及各种脱扣机构组成。
（√）
3、由于热继电器的热惯性大，所以在电动机控制线路中，只适合用作过载保护，不宜作短路保护。
（）
4、接触器可起欠压、失压保护作用，两者的保护原理是一样的。
( )
5、电动机的额定转速必须在750～1 500 r／rnin的范围内。
( )
6、刀开关是低压控制电器。
( )
7、.熔体的额定电流是指在规定工作条件下，长时间通过熔体不熔断的最大电流值。
（）
8、按下复合按扭时，其常开和常闭触头同时动作。
( )
9、接触器的电磁线圈通电时，常开触头先闭合，常闭触头再断开。
( )
10、串励电动机电力制动的方法只有能耗制动和反接制动两种。
（）
三、选择题（10×1=10）
1、低压电器的主要用途是（ B ）。
A．实现建筑物内的照度控制 B．用于电能的产生、输送、分配和控制
C．实现电气元件的线路连接 D．用于交流电动机的速度转换
2、三相交流异步电动机的点动控制主要用于（ C ）。
A．实现对生产设备的条件控制 B．实现对生产设备的自锁控制
C．实现对生产设备的手动调整 D．实现对生产设备的顺序控制
3、熔断器串接在电路中主要用作（）
A.短路保护
B.过载保护
C.欠压保护
4、按扭帽的颜色和符号标志是用来（）
A.注意安全
B.引起警惕
C.区分功能
5、属双速异步电动机接线方法的是（）。
A. YY/YY
B. YY/△ C . △△/Y D.YY/Y
6、依靠改变电动机定子绕组的电源相序来产生制动力矩，迫使电动机迅速停转的方法是（）
A. 能耗制动
B. 电容制动
C. 反接制动
7、不属于笼型异步电动机降压启动方法的是（）启动。
A. 自耦变压器降压
B. 星形一三角形换接
C. 延边三角形
D. 在转子电路中串联变阻器
8、当线圈通过的电流为额定值时过电流继电器的衔铁（）
A. 动作
B. 不动作
C. 不确定
9、接触器联锁的正反转控制线路中，其联锁触点就是串接对方的接触器的（）。
A.主触头
B.常开辅助触头
C.常闭辅助触头
10、接触器、按钮双重联锁正反转控制线路使电动机从正转变为反转时，正确的操作方法是（）。
A.可直接按下反转启动按钮
B.可直接按下正转启动按钮
C.必须先按下停止按钮，再按下反转启动按钮
D.必须先给电动机断电
四、问答题（本题共15分）
1、电磁机构的基本组成和工作原理是什么？（7分）
答：电磁机构由触头、衔铁、铁芯、线圈等组成。
它的工作原理为电磁机构中的线圈当两端接通电源电压（交流或直流）后产生磁通Φ。
磁通经过铁芯、气隙和衔铁产生电磁吸力并完成衔铁吸合（直动或转动），带动触头系统动作。
2、什么是降压启动。
（8分）
五、设计题（本题共20分）
1、一台三相异步电动机其起动和停止的要求是：当起动按钮按下后，电动机立即得电直接起动，并持续运行工作；当按下停止按钮后，需要等待20s电动机才会停止运行。
请设计满足上述要求的主电路与控制线路图（电路需具有必要的保护措施）。
2、画出两台电机能同时启动和同时停止，并能分别启动和分别停止的控制电路原理图。
六、叙述题（本题共25分）
1、写出星三角降压启动控制线路图的工作原理。
（13分）
2、写出定子绕组串联电阻启动控制电路的工作原理。
（12分）
2
L 3
N
L 1
L 2
工厂电气控制技术 期末考试试卷A 卷
答案及评分标准
一、填空题（20×1=20）
1、过载、短路；
2、顺序控制；
3、并联、串联；
4、自耦变压器降压启动、Y-△降压启动、延边三角形降压启动；
5、热继电器；
6、熔体、熔管和熔座；
7、交流接触器、直流接触器；
8、断电 、通电 ；
9、电磁机构、触点系统、灭弧装置；10、降压。
二、判断题（10×1=10）
1、×；
2、×；
3、√；
4、×；
5、×；
6、×；
7、√；
8、×；
9、×；10、√。
三、选择题（10×1=10）
1、B ；
2、A ；
3、A ；
4、C ；
5、B ；
6、C ；
7、D ；
8、B ；
9、C ；10、A 。
四、问答题（本题共15分）
1、（7分）
答：不能串联。
否则，将因衔铁气隙的不同，线圈交流阻抗不同，电压不会平均分配，导致电器不能可靠工作。
2、（8分）
答：降压启动是指利用启动设备将电压适当降低后，加到电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额定电压正常运转。
五、设计题（本题共20分）
1、答：主电路与控制电路如下图所示：
3～
六、叙述题（本题共25分）
1、（13分）
2、（12分）
1、电动机串联电阻降压起动 KM1常开自锁触点闭合自锁指示灯HL1
亮
合上QS 按下SB1 KM1线圈得电
KM1主触点闭合电动机串电阻降压起动 2、电动机全压运行（电动机转速达到一定值时）
KM2常开自锁触点闭合自锁指示灯HL2亮按下SB2 KM2线圈得电
主触点闭合电动机全压运行
3、电动机停机
按下SB3 KM1、KM2线圈失电 KM1、KM2常开触点断开 HL1、HL2灭
KM1、KM2主触点断开电动机停转。
