加工中心编程代码
cnc加工常用指令代码【终于整全了】
一、G00与G011、G00运动轨迹有直线以及折线两种，该指令只是用于点定位，不能用于切削加工G01按指定进给速率以直线运动方式运动到指令指定的目标点，一般用于切削加工2、G02与G03G02:顺时针圆弧插补G03:逆时针圆弧插补3、G04(延时或暂停指令）一般用于正反转切换、加工盲孔、阶梯孔、车削切槽二、G1七、G18、G19 最简单的面选择指令，指定最简单的面加工，一般用于铣床以及加工中心G17:X-Y最简单的面，可省略，也能够是与X-Y最简单的面相平行的最简单的面G18:X-Z最简单的面或与之平行的最简单的面，数控车床中只有X-Z最简单的面，不消专门指定G19:Y-Z最简单的面或与之平行的最简单的面三、G2七、G28、G29 参考点指令G27:返回参考点，查抄、明确承认参考点位置G28:自己主动返回参考点（经过中间点）G29:从参考点返回，与G28配合使用6、G40、G4一、G42 半径补偿G40：取消刃具半径补偿先给这么多，晚上整理好了再给四、G43、G4四、G49 长度补偿G43：长度正补偿G44：长度负补偿G49：取消刃具长度补偿8、G32、G92、G76G32：螺纹切削G92：螺纹切削固定轮回G76：螺纹切削复合轮回9、车削加工：G70、G7一、72、G73G71：轴向粗车复合轮回指令G70：精加工复合轮回G72：端面车削，径向粗车轮回G73：仿形粗车轮回五、铣床、加工中心：G73：高速深孔啄钻G83：深孔啄钻G81：钻孔轮回G82：深孔钻削轮回G74：左旋螺纹加工G84:右旋螺纹加工G76：精镗孔轮回G86：镗孔加工轮回G85：铰孔G80：取消轮回指令编程方式G90、G91G90：绝对坐标编程G91：增量坐标编程六、主轴设定指令G50：主轴无上转速的设定G96：恒线速率节制G97：主轴转速节制（取消恒线速率节制指令）G99：返回到R点（中间孔）G98：返回到参考点（最后孔）七、主轴正反转停止指令M03、M0四、M05M03：主轴正传M04：主轴反转M05：主轴停止八、切削液开关M0七、M08、M09M07：雾状切削液开M08：液状切削液开M09：切削液关九、运动停止M00、M0一、M02、M30M00：程序暂停M01：计划停止M02：机床复位M30:程序结束，指针返回到开头十、M98：调用子程序十一、M99：返回主程序其它回答4：G代码内部实质意义G00 迅速定位G01 直线插补G02 圆弧插补G03 圆弧插补G04 暂停G13 刀架选择:刀架AG14 刀架选择:刀架BG17 刃具半径补偿:X-Y最简单的面G18 刃具半径补偿:Z-X最简单的面G19 刃具半径补偿:Y-Z最简单的面G20 原始位置指令G21 ATC原始位置指令G22 扭距跳过指令G24 ATC原始位置移动指令(不带直线插补) G25 节点位置移动指令(不带直线插补)G28 扭距极限指令取消G29 扭距极限指令G30 跳步轮回G31 固定螺纹车削轮回:轴向G32 固定螺纹车削轮回:端面G33 固定螺纹车削轮回G34 变螺距螺纹车削轮回:增加螺距G35 变螺距螺纹车削轮回:减少螺距G36 动力刃具轴-进给轴同步进给(正转) G37 动力刃具轴-进给轴同步进给(反转) G40 刀尖圆狐半径补偿: 取消G41 刀尖圆狐半径补偿: 左G42 刀尖圆狐半径补偿: 右G50 零点位移,主轴无上转速指令G52 六角刀架转位位置偏差补偿G62 镜像指令G64 到位节制关G65 到位节制开G71 复合固定螺纹车削轮回: 轴向G72 复合固定螺纹车削轮回: 径向G73 轴向铣槽复合固定轮回G74 径向铣槽复合固定轮回G75 自己主动倒角G76 自己主动倒圆角G77 攻丝复合固定轮回G78 反向螺纹攻丝轮回G80 外形定义结束(LAP)G81 轴向外形定义起头(LAP)G82 径向外形定义起头(LAP)G83 坯材外形定义起头(LAP)G84 棒料车削轮回中改变切削前提(LAP) G85 调用棒料粗车轮回(LAP)G86 调用重复粗车轮回(LAP)G87 调用精车轮回(LAP)G88 调用连续螺纹车削轮回(LAP)G90 绝对值编程G91 增量编程G94 每分进给模式(mm/min)G95 每转进给模式(mm/rev)G96 恒周速切削开G97 G96取消G100 刀架A或刀架B零丁切削的优先指令G101 创成加工中直线插补G102 创成加工中圆弧插补(正面) (CW) G103 创成加工中圆弧插补(正面) (CCW) G107 主轴同步攻丝,右旋螺纹G108 主轴同步攻丝,左旋螺纹G110 刀架A恒周速切削G111 刀架B恒周速切削G112 圆弧螺纹车削CWG113 圆弧螺纹车削CCWG119 刃具半径补尝:C-X-Z最简单的面G122 刀架A副主轴W轴指令⒀G123 刀架B副主轴W轴指令(G14)G124 卡盘A有用原点G125 卡盘B有用原点G126 锥度加工模式OFF指令G127 锥度加工模式ON指令G128 M/C加工模式OFF指令G129 M/C加工模式ON指令G132 创成加工中圆弧插补(侧面) (CW) G133 创成加工中圆弧插补(侧面) (CCW) G136 坐标反转结束或Y轴模式关G137 坐标反转起头G138 Y轴模式开G140 主轴加工模式的指定G141 副主轴加工模式的指定G142 自己主动脱模主轴加工模式的指定G143 自己主动脱模主轴以及第3刀架加工模式的指定G144 W-轴节制OFF指令G145 W-轴节制ON指令G148 B-轴节制OFF指令G149 B-轴节制ON指令G152 可编程尾架定位(牵引尾架)G153 可编中心架G代码(牵引)G154 W-轴单向定位指令G155 准确大概轮廓描绘模式ON指令G156 准确大概轮廓描绘模式OFF指令G158 刃具轴方向刃具长度偏移量G159 刃具轴方向刃具长度偏移量(不带扭转位移偏移量) G160 取消刃具轴方向刃具长度偏移量G161 G代码宏功能MODING162 G代码宏功能MODING网易G代码宏功能MODING164 G代码宏功能MODING165 G代码宏功能MODING166 G代码宏功能MODING167 G代码宏功能MODING168 G代码宏功能MODING169 G代码宏功能MODING170 G代码宏功能MODING171 G代码宏功能CALLG178 同步攻丝轮回(CW)G179 同步攻丝轮回(CCW)G180 动力刃具复合固定轮回: 取消G181 动力刃具复合固定轮回: 钻孔G182 动力刃具复合固定轮回: 镗孔G183 动力刃具复合固定轮回: 深孔钻G184 动力刃具复合固定轮回: 攻丝G185 动力刃具复合固定轮回: 轴向螺纹车削G186 动力刃具复合固定轮回: 端面螺纹车削G187 动力刃具复合固定轮回: 轴向直螺纹车削G188 动力刃具复合固定轮回: 经向直螺纹车削G189 动力刃具复合固定轮回: 铰孔/镗孔G190 动力刃具复合固定轮回: 键槽切削轮回G191 动力刃具复合固定轮回: 轴向键槽切削轮回G205 G代码宏功能CALLG206 G代码宏功能CALLG207 G代码宏功能CALL G208 G代码宏功能CALL G209 G代码宏功能CALL G210 G代码宏功能CALL G211 G代码宏功能CALL G212 G代码宏功能CALL G213 G代码宏功能CALL G214 G代码宏功能CALL M代码内部实质意义M00 程序停止M01 任选停止M02 程序结束M03 事情主轴起动(正转) M04 事情主轴起动(反转) M05 主轴停止M06 刃具交换M07M08 冷却液开M09 冷却液关M10 主轴点动关M11 主轴点动开M12 动力刃具轴停止M13 动力刃具轴正转M14 动力刃具轴反转M15 C轴正向定位M16 C轴反向定位M17 机外丈量数据通过RS232C传送哀求M18 主轴定向取消M19 主轴定向M20 尾架干涉区或主轴干涉监督关(对面双主轴规格)M21 尾架干涉区或主轴干涉监督开(对面双主轴规格) M22 倒角关M23 倒角开M24 卡盘干涉区关,刃具干涉区关M25 卡盘干涉区开,刃具干涉区开M26 螺纹导程有用轴Z轴指定M27 螺纹导程有用轴X轴指定M28 刃具干涉查抄功能关M29 刃具干涉查抄功能开M30 程序结束M31M32 螺纹车削单面切削模式M33 螺纹车削时交织切削模式M34 螺纹车削反向单面切削模式M35 装料器夹持器Z向滑动撤退退却M36 装料器夹持器Z向滑动前进M37 装料器臂撤退退却M38 装料器臂前进到卸载位置M39 装料器臂前进到卡盘位置M40 主轴齿轮空档M41 主轴齿轮1档或底速线圈M42 主轴齿轮2档或高速线圈M43 主轴齿轮3档M44 主轴齿轮4档M48 主轴转速倍率失效取消M49 主轴转速倍率失效M50 附带加之吹气口1关M51 附带加之吹气口1开M54 分度卡盘自己主动分度M55 尾架撤退退却M56 尾架前进M57 M63取消M58 卡盘底压M59 卡盘高压M60 M61取消M61 圆周速率永恒固定切削时,永恒固定扭转应答忽视M62 M64取消M63 主轴扭转M码应答忽视M64 主轴扭转之外的M码应答忽视M65 T码应答忽视M66 刀架反转展转位置***M67 凸轮车削轮回中同步运行模式取消M68 同步模式A运行开M69 同步模式B运行开M70 手动换到指令M72 ATC单位定位在靠近位置M73 螺纹车削类型1M74 螺纹车削类型2M75 螺纹车削类型3M76 工件捕手撤退退却M77 工件捕手前进M78 中心架松开M79 中心架夹紧M80 过切前进M81 过切撤退退却M83 卡盘夹紧M84 卡盘松开M85 LAP粗车轮回后不返回起始位置M86 刀架右反转展转指定M87 M86取消M88 吹气关M89 吹气开M90 打样M91 开门M92 棒料进给器撤退退却M93 棒料进给器前进M94 装料器装料M95 装料器卸料M96 副轴用工件捕手撤退退却M97 副轴用工件捕手前进M98 尾架低压M99 尾架高压M100 等候同步指令M101 外部M码M102 外部M码M103 外部M码M104 外部M码M105 外部M码M106 外部M码M107 外部M码M108 外部M码M109 取消M110M110 C轴毗连M111 捡取轴自己主动零点设定M112 M-刃具轴在第三刀架上停止M113 M-刃具轴在第三刀架前进转M114 M-刃具轴在第三刀架向反转展转M115 卸料器打开M116 卸料器关闭M117 侧头前进M118 侧头撤退退却M119 工件统计专用M120 无工件M121 固定中心架打开/关闭M122 固定中心架撤退退却M123 固定中心架前进M124 STM超时检测开M125 STM超时检测关M126 附带加之送气口3关M127 附带加之送气口3开M128 尾架转一下撤退退却M129 尾架转一下前进M130 卡盘妨碍检测空气关M131 卡盘妨碍检测送气输出关M132 卡盘妨碍检测关M133 卡盘妨碍检测开M134 负荷监督关M135 负荷监督开M136 复合固定轮回外形指定M137 对刀器互锁排除了M138 对刀器互锁排除关M139 自学功能启动M140 攻丝轮回动力刃具恒周速应答忽视M141 C轴夹紧指令选择M142 冷却液底压M143 冷却液高压M144 附带加之冷却液1关M145 附带加之冷却液1开M146 C轴松开M147 C轴夹紧M148 自己主动脱模主轴正转M149 自己主动脱模主轴反转M150 同步扭转关M151 同步扭转开M152 动力刃具轴互锁排除了M153 动力刃具轴互锁排除关M154 附带加之送气口2关(丈量用吹气口) M155 附带加之送气口2开(丈量用吹气口) M156 尾座互锁排除关M157 尾座互锁开M158 凸轮加工机-同步运行关M159 凸轮加工机-同步运行开M160 M161取消M161 进给倍率固定(100%)M162 M网易取消M网易动力刃具主轴倍率固定(100%) M164 M165取消M165 进给保持以及单程序段忽视M166 尾架进给/撤退退却互锁排除关M167 尾架进给/撤退退却互锁排除了M168 纰漏动力刃具轴恒周速应答忽视M169 C轴没卡紧M172 车床内侧机械手互锁排除关M173 车床内侧机械手互锁排除了M174 附带加之冷却液2关M175 附带加之冷却液2开M176 Y轴松开M177 Y轴夹紧M178 尾架卡盘夹紧M179 尾架卡盘松开M180 机械手哀求0M181 机械手哀求1M182 机械手哀求2M183 机械手哀求3M184 卡盘互锁取消关M185 卡盘互锁取消开M188 尾架毗连关(牵引可编程尾架规格) M189 尾架毗连开(牵引可编程尾架规格) M190 尾架毗连是可用G00移动M191 动力刃具主轴分度方向指定(顺时针) M192 动力刃具主轴分度方向指定(逆时针) M193 M194取消M194 螺纹车削相位核运行M195 M196取消M196 螺纹车削相位核对位移量有用M197 螺纹车削相位核对位移量断根M200 Z轴同步进给取消M201 Z轴同步进给G13M202 Z轴同步进给G14M203 刀架松开(数控刀架)M204 LR15M-ATC;轮回时间缩短规格(刀库换刀门关)M205 LR15M-ATC;轮回时间缩短规格(刀库换刀门开)M206 LR15M-ATC;轮回时间缩短规格(撤退退却位置防备保护罩开) M207 LR15M-ATC;轮回时间缩短规格(撤退退却位置防备保护罩关) M208 门互锁C,D开M209 门互锁C,D关M211 键槽切削轮回:单向切削模式M212 M-刃具轴在第三刀架上停止或键槽切削轮回:交织切削模式M213 M-刃具轴在第三刀架上停止或键槽切削轮回:进给量指定切削模式M214 M-刃具轴在第三刀架上停止或键槽切削轮回:等分切削模式M215 负载监督G00纰漏关M216 负载监督G00纰漏开M218 附带加之吹气口关M219 附带加之吹气口开M220 最简单的面车削关M221 最简单的面车削扭转比(1:1)M222 最简单的面车削扭转比(1:2)M223 最简单的面车削扭转比(1:3)M224 最简单的面车削扭转比(1:4)M225 最简单的面车削扭转比(1:5)M226 最简单的面车削扭转比(1:6)M227 LR15M-ATC;ATC操作完成等候指令M228 ATC下一个刃具返还指令M229 ATC动力刃具分度M230 外部M码M231 外部M码M232 外部M码M233 外部M码M234 外部M码M235 外部M码M236 外部M码M237 外部M码M238 最简单的面车削动极力主张轴相位变更M239 副主轴模式主轴分度M240 动力刃具主轴:空档M241 动力刃具主轴:第1档M242 动力刃具主轴:第2档M243 排屑装配停止M244 排屑装配正转M246 副主轴卡盘互锁排除了M247 副主轴卡盘互锁排除关M248 副主轴卡盘夹紧M249 副主轴卡盘松开M250 工件推进器撤退退却M251 工件推进器前进M252 激光尺数据写入M253 激光尺数据核对M254 程序停止M264 M265取消M265 脉冲手轮节制方式是取消迅速进给M271 主轴低速开M272 主轴低速关M288 副主轴模式吹气关M289 副主轴模式吹气开M290 顶门关M291 顶门开M296 时间常数切换(用于少量切削标志) M297 时间常数切换(用于有用外形)。
SINUMERIK西门子系统加工中心编程各代码.doc

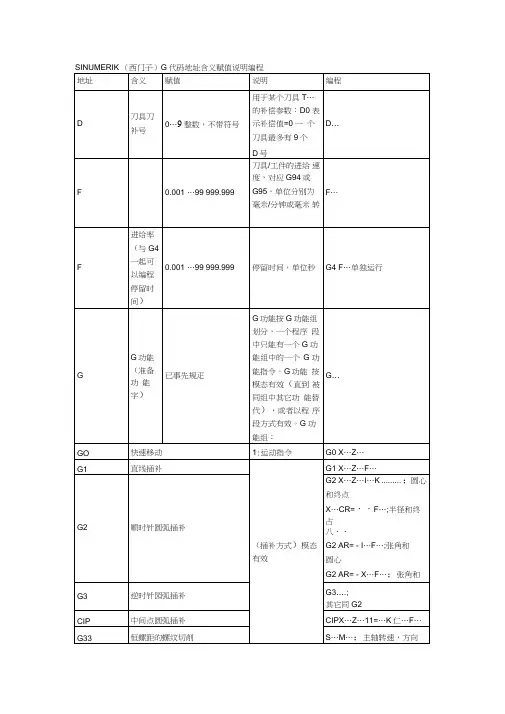

西门子系统，在机床没有回零点时，也可以循环起动的方法。
在启动状态下(诊断一机床设定)输入DB126 DBX4.0,B,1 西门子系统，等分圆周孔，钻孔循环的另一种方法，MACLL CYCLE81(100,0,5,,20)HOLES 1 或2(0,0,126,90,360/7,7)MACLL1, 是直线2, 是圆周0,起始角度0,起始点Z值126,半径90,第一孔的起始角度360/7,在360度内钻7个孔7, —共要钻7个孔西门子系统按键说明：区域转换键菜单扩展键返回键加工显示键自动方式单段运行手动方式J门子系统操作面板，英—汉对照说明：JOG 手动方式窗口：PresetScratch 对刀Handwheel 手轮ICN ICNGfct+transf G 功能Auxiliary func 功能表Spindles 主轴功能Axis federate 轴功能表Zoom act .val 坐标值放大Act.val MCS 机床坐标系／绝对坐标系;<<<<<<<<<<<<<<<<<<<<<<<<<<<AUTO 自动方式窗口：Over-storeDRF offsetProgram control 程序控制Block searchHandwheel 手轮Correct programProgram overviewGfct+transf G 功能Auxiliary func 功能表Spindles 主轴功能Axis federate 轴功能表Zoom act .val 坐标值放大Act.val MCS 机床坐标系／绝对坐标系;<<<<<<<<<<<<<<<<<<<<<<<<<<<MDA 方式窗口Program control 程序控制Handwheel 手轮Editor function 编辑MDA file fct MDA 程序管理Gfct+transf G 功能Auxiliary func 功能表Spindles 主轴功能Axis federate 轴功能表Zoom act .val 坐标值放大Act.val MCS 机床坐标系／绝对坐标系Delete MDA buffer 删除MDA 缓冲区；<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<< 按区域转换键后的窗口：Machine 机床Parameter 参数Program 程序Services 服务Diagnosis 诊断Startup 起动AUTO 自动方式MDA MDA 方式JOG 手动方式R.EPOSREF ；<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<< 按Parameter 参数选择键后的窗口：Magazine list 刀具补偿R parameter R 参数Setting data 设定数据（维修时用）Zero offset 零点偏置User data 用户数据Actire ZO+compens 坐标激活Tool manageme 刀具管理Axes+ 轴+Axes- 轴-Rotation scale mirr Base ZOSet ZO；<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<< 按Program 程序选择键后的窗口：Work—pieces 工件Part programs 工件程序Sub—programs 子程序User cycles用户循环Clip —board 剪粘板Log记录Interactiv programing 对话式编程New新的Copy复制Inserl粘贴Delete删除Rename重命名AlterenableInteractiv programing 对话式编程New新的Load装载Unload卸载Smulation 模拟Manage programs 程序管理Seleet选择Save setup data 保存数据；vvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvv 按Services服务选择键后的窗口：Data in数据输入Data out数据输出Manage data数据管理Data selection 数据选择In terface 接口V24 RS232C 接口PG编程器Disk磁盘Archive…文档NC card NC 卡；vvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvv 按Diagnosis诊断选择键后的窗口：Alarms报警Messages 信息Alarm log报警记录Serrice displays 服务显示Plc status :-型LC 状态Display newStore logSort young — old；vvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvv按Program control 程序控制，选择键后的窗口：Skp:skip block Dry:dry runfederate ROV:rap:trat o / rideM01:program stopDisplay erav bloks anly 仅显示程序段移动西门子系统打开两个程序窗口，可以相互复制程序段的操作步骤：新建一个文件或打开一个文件 一-按双页面键” 一-■丁开第二个文件一-按程序段选择键”，选中要复制 的程序段一-按复制程序段”键一-按NEXT/Window 键，也就是把光标换到另一个文件下面 一-按粘贴 程序段键 > 按确定软键”。
加工中心g代码大全
加工中心g代码大全加工中心G代码大全。
加工中心是一种多功能的数控机床，广泛应用于零部件的加工和制造。
G代码是数控加工中心的一种控制语言，用于指挥机床进行各种加工操作。
本文将介绍加工中心G代码的基本知识和常用指令，帮助读者更好地理解和应用G代码。
1. G代码概述。
G代码是数控加工中心中最基本的指令集，用于控制机床进行各种加工操作，如切削、定位、进给、退刀等。
G代码由字母G和后面的数字组成，代表不同的加工功能和操作指令。
在编程时，需要根据加工要求选择合适的G代码指令，以实现所需的加工操作。
2. 常用G代码指令。
2.1 G00，快速移动。
G00指令用于控制机床在空转状态下快速移动到指定位置，适用于加工中心的快速定位和刀具换位操作。
2.2 G01，线性插补。
G01指令用于控制机床进行直线插补运动，实现直线加工操作。
在G01指令中需要指定加工路径的起点和终点坐标，以及加工速度和进给速度等参数。
2.3 G02/G03，圆弧插补。
G02和G03指令用于控制机床进行圆弧插补运动，实现圆弧加工操作。
在G02和G03指令中需要指定圆弧的起点、终点、圆心坐标，以及加工速度和进给速度等参数。
2.4 G17/G18/G19，选择平面。
G17、G18和G19指令用于选择加工中心的加工平面，分别表示XY平面、XZ平面和YZ平面。
在编程时需要根据实际加工要求选择合适的加工平面。
2.5 G20/G21，英制/公制。
G20和G21指令用于选择加工中心的加工单位，分别表示英制和公制。
在编程时需要根据实际加工要求选择合适的加工单位。
3. G代码编程示例。
下面是一个简单的G代码编程示例，用于控制加工中心进行直线加工操作：N10 G00 X0 Y0 Z0 ; 快速移动到起始位置。
N20 G01 X100 Y100 Z50 F100 ; 在XY平面上进行直线插补加工。
N30 G00 Z100 ; 刀具快速退刀。
N40 M30 ; 程序结束。
数控加工中心编程指令代码精品
常用地址符含义地址功能含义A 坐标字绕X轴旋转B 坐标字绕Y轴旋转C 坐标字绕Z轴旋转D 补偿号刀具半径补偿指令E ——第二进给功能F 进给速度进给速度指令G 准备功能指令动作方式H 补偿号补偿号指令I 坐标字圆弧中心X轴向坐标J 坐标字圆弧中心Y轴向坐标K 坐标字圆弧中心Z轴向坐标L 重复次数固定循环及子程序的循环次数M 辅助功能机床开/关指令地址功能含义N 顺序号程序段顺序号指令O 程序号程序号、子程序号指定P ——暂停时间或程序中某功能开始使用的顺序号Q ——固定循环终止段号或固定循环中的定距R 坐标字固定循环中定距离或圆弧半径的指定S 主轴功能主轴旋转指令T 刀具功能刀具编号指令U 坐标字与X平行的附加轴的增量坐标值V 坐标字与Y平行的附加轴的增量坐标值W 坐标字与Z平行的附加轴的增量坐标值X 坐标字X轴绝对坐标或暂停时间Y 坐标字Y轴绝对坐标Z 坐标字Z轴绝对坐标数控FANUC 加工中心编程指令代码详解辅助功能M 指令指令 功 能指令执行类型M00 程序停止 后指令M01 程序选择停止 M02 程序结束 M03 主轴正转 前指令M04 主轴反转 M05 主轴停止 后指令 M06 刀具自动交换 前指令M08 切削液开（或M07）M09 切削液关 后指令 M19 主轴定向 单独程序段M29 刚性攻螺纹 M30 程序结束并返回 后指令 M63 排屑启动 单独程序段M64 排屑停止 M80 刀库前进 M81 刀库后退 M82刀具松开M83 刀具夹紧M85 刀库旋转M98 调用子程序后指令M99 调用子程序结束并返回注：在一个程序段中只能有指令一个M指令，如果在一个程序中出现两个或两个以上的M指令时，则只有最后一个M指令有效，其余无效！其他指令（1）F—进给速度指令F及后面的若干数字表示，当指令为G94单位是mm/min，当指令为G95单位是mm/r。
（2）S—主轴转速指令S及后面的若干数字表示，单位是r/min。
加工中心编程指令
11
（二）固定循环指令
1、高速深孔往复排屑钻 G73 指令格式 主要用于高速钻孔
G73 X__ Y__ Z__ R__ Q__ F__
初始点
R点 Q G99
G98
Q
Q
Z点
d
12
2、攻左螺纹
指令格式
G74
G74 X__ Y__ Z__ R__ F__
初始点
R点 CW
G98 CW G99
Z
CCW
13
加工中心编程指令
数控加工中心具有刀库和自动换刀机 构，适合箱体、模具型腔、拨叉等非回转 体工件的加工。
立式 加工中心
卧式
以立式为例讨论 Z Y X O
一、与坐标系有关的指令
1、加工中心的坐标系 加工中心一般都采用多轴联动控制
2
2、机床原点和工件原点的设定
机床原点：一般设在机床最大加工范围内平面的左上角 工件原点：由编程人员可在工件的适当位置上确定 3、工件坐标系设定指令（G92） 4、尺寸单位（ G20、 G21） G20 G21 英制单位 公制单位 模态代码
7
G86：镗削 G85：镗削 G88：镗削
G89：镗削
G76：精镗 G87：背镗
2、固定循环的动作组成 6个动作组成：
初始点
•
• • • • •
X、Y坐标定位
快进到R点 加工孔 孔底动作 返回到R点 返回到初始点
R点
Z值
注： 固定循环只能使用在X-Y平面上， Z坐标仅作孔加工的进给。 上述动作的进给速度由F决定，动作的进给速度按固定循环规 定决定。 8
G98
G99
Z
21
第三章 数控机床编程实例
加工中心编程100例简单
加工中心编程100例简单1. 前言加工中心是一种高效的数控机床，广泛应用于各种加工行业，如汽车零部件制造、航空航天工业、机械制造等。
加工中心编程是一项重要的技能，掌握好编程技巧可以提高加工效率、确保加工质量。
本文将介绍100个简单的加工中心编程例子，涵盖了常见的加工操作和编程技巧，旨在帮助读者快速入门加工中心编程。
2. 例子列表2.1. 直线插补•例子1：在X轴上移动10mm：G01 X10•例子2：在Y轴上移动5mm：G01 Y5•例子3：在X轴上移动到15mm，Y轴上移动到8mm：G01 X15 Y82.2. 圆弧插补•例子4：逆时针方向画一个半径为5mm的圆弧：G02 X5 Y0 R5•例子5：顺时针方向画一个半径为5mm的圆弧：G03 X0 Y5 R5•例子6：逆时针方向画一个半径为3mm的圆弧，起点在当前位置，终点位于X轴上1mm，Y轴上1mm：G02 X1 Y1 R32.3. 钻孔•例子7：在当前位置钻一个直径为10mm的孔：G81 X0 Y0 Z-10 R10•例子8：在X轴上移动到20mm，Y轴上移动到10mm，在（20，10）处钻一个直径为5mm的孔：G81 X20 Y10 Z-10 R5•例子9：在当前位置钻一个直径为8mm的孔，孔深为15mm：G81 X0 Y0 Z-15 R82.4. 螺纹加工•例子10：在X轴上移动到30mm，Y轴上移动到20mm，在（30，20）处加工一个内螺纹，螺纹直径为10mm，螺距为2mm：G33 X30 Y20 Z-10 D10 P2•例子11：在当前位置加工一个外螺纹，螺纹直径为8mm，螺距为1mm：G32 X0 Y0 Z-8 D8 P1•例子12：在X轴上移动到40mm，Y轴上移动到30mm，在（40，30）处加工一个外螺纹，螺纹直径为6mm，螺距为0.5mm：G32 X40 Y30 Z-6 D6 P0.52.5. 刀具补偿•例子13：在当前位置加工一个直径为10mm的孔，同时刀具半径补偿为2mm：G41 D10•例子14：在X轴上移动到50mm，Y轴上移动到40mm，在（50，40）处加工一个直径为6mm的孔，同时刀具半径补偿为3mm：G42 X50 Y40 D6•例子15：在当前位置加工一个直径为8mm的孔，同时刀具半径补偿为1mm：G43 D82.6. G函数•例子16：在当前位置暂停0.5秒：G04 P0.5•例子17：设置进给率为100mm/min：G01 F100•例子18：设置主轴转速为8000转/分钟：M03 S80002.7. 其他操作•例子19：将当前位置设为工件坐标系原点：G54 X0 Y0•例子20：将当前位置设为相对坐标系原点：G91 G92 X0 Y03. 总结本文介绍了100个简单的加工中心编程例子，覆盖了直线插补、圆弧插补、钻孔、螺纹加工、刀具补偿、G函数和其他操作。
加工中心编程代码
G01 直线补间切削G02 圆弧补间切削CW（顺时针）G03 圆弧补间切削CCW（逆时针）G04 暂停G05 高速高精度制御 1高速高精度制御 2G10 程式参数输入/补正输入G17 平面选择 X-YG20 英制指令G21 公制指令G28 参考原点复归G29 开始点复归G40 刀具径补正取消G41 刀具径补正左G42 刀具径补正右法线制御取消法线制御左有效法线制御右有效G43 刀具长设定（+）G44 刀具长设定（—）G49 刀具长设定取消G指令镜象取消G指令镜象有效G54 工件坐标系选择1G55 工件坐标系选择2G56 工件坐标系选择3G57 工件坐标系选择4G58 工件坐标系选择5G59 工件坐标系选择6工件坐标系选择扩张48组G68 坐标回转有效G69 坐标回转取消G70 使用者固定循环G71 使用者固定循环G72 使用者固定循环G73 固定循环（步进循环）G74 固定循环（反向攻牙）G75 使用者固定循环G76 固定循环（精搪孔）80 固定循环取消G81 固定循环（钻孔/铅孔）G82 固定循环（钻孔/计数式搪孔）G83 固定循环（深钻孔）G84 固定循环（攻牙）G86 固定循环（搪孔）G87 固定循环（反搪孔）G90 绝对值指令G91 增量值指令G92 机械坐标系设定G94 非同期进给(每分进给)G98 固定循环起始点复归G99 固定循环 R点复归M01 程式选择性停止/选择性套用M02 程序结束M03 主轴正转M04 主轴反转M05 主轴停止M06 自动刀具交换M07 吹气启动M08 切削液启动M09 切削液关闭M10 吹气关闭→M09也能关吹气M11《斗笠式》主轴夹刀M19 主轴定位M25 第四轴夹紧M26 第四轴松开M29 刚性攻牙M30 程式结束/自动断电M71 刀套向下M72 换刀臂60°M73 主轴松刀M74 换刀臂180°M75 主轴夹刀M76 换刀臂0°M77 刀臂向上M78 —— M80 没有M81 工作台交换确认M98 调用子程序M99 子程序结束回答人的补充 2010-03-19 19:36 fanuc数控指令G00快速定位,G01直线插补,G02顺时针插补,G03逆时针插补,G04暂停,G40取消刀补,G41左补,G42右补,G54-G59工件坐标系{车床、加工中心都一样}。
加工中心g代码大全
加工中心g代码大全加工中心G代码大全。
加工中心是一种高效的数控加工设备，广泛应用于机械加工行业。
G代码是数控加工中最常用的程序语言，通过G代码可以控制加工中心进行各种加工操作。
本文将为大家介绍加工中心G代码的相关知识，希望能够对大家有所帮助。
1. G代码概述。
G代码是数控加工中用来控制加工中心运动和功能的一种程序语言。
它由一系列的字母和数字组成，每个代码都代表着一种具体的操作。
在加工中心的加工过程中，通过输入相应的G代码，可以实现加工中心的各种功能，如定位、切削、进给、退刀等。
2. G代码分类。
G代码根据其功能可以分为多种类型，常见的有定位控制代码、进给控制代码、速度控制代码、切削控制代码等。
不同的G代码代表着不同的加工动作，操作人员需要根据具体的加工需求选择相应的G代码进行编程。
3. G代码示例。
以下是一些常见的G代码示例：G00，快速定位移动。
G01，直线插补。
G02，圆弧插补（顺时针）。
G03，圆弧插补（逆时针）。
G04，暂停。
G17，选择XY平面。
G18，选择XZ平面。
G19，选择YZ平面。
G20，英制单位。
G21，公制单位。
G28，返回参考点。
G40，刀具半径补偿取消。
G41，刀具半径补偿左。
G42，刀具半径补偿右。
G43，刀具长度补偿正。
G44，刀具长度补偿负。
G80，取消模态。
4. G代码编程。
在加工中心的数控系统中，操作人员需要进行G代码的编程。
编程的过程中需要考虑加工中心的具体工艺要求，合理选择G代码，确定加工路径和加工参数，最终生成加工程序。
编程人员需要对加工中心的结构和功能有一定的了解，熟练掌握G代码的使用方法，确保编写出高效、准确的加工程序。
5. G代码调试。
编写好加工程序后，需要进行G代码的调试。
通过模拟加工和实际加工的方式，检查程序的正确性和稳定性，确保加工过程中不会出现错误。
在调试过程中，需要及时发现并解决程序中的问题，保证加工中心能够按照预定的路径和参数进行加工，达到预期的加工效果。
CNC加工中心程序代码大全
CNC加工中心程序代码大全在现代制造业中，CNC 加工中心凭借其高精度、高效率和高自动化程度，成为了生产各种复杂零部件的重要设备。
而要让这些加工中心按照我们的设计要求精确地加工出零件，就离不开程序代码的编写。
下面，就为大家详细介绍一下常见的 CNC 加工中心程序代码。
一、准备功能代码（G 代码）G 代码是 CNC 编程中最常用的代码之一，用于指定各种加工操作的模式和功能。
G00 快速定位：使刀具以最快的速度移动到指定的位置，常用于刀具的快速接近和返回。
G01 直线插补：用于在两个点之间进行直线加工。
G02 顺时针圆弧插补：指定刀具沿着顺时针方向加工圆弧。
G03 逆时针圆弧插补：与 G02 相反，刀具沿着逆时针方向加工圆弧。
G04 暂停：让刀具在指定的时间内停止运动。
G17、G18、G19 分别指定加工平面为 XY 平面、XZ 平面、YZ 平面。
G20、G21 分别指定编程单位为英寸和毫米。
G28 返回参考点：使刀具返回机床坐标系的参考点。
G40 刀具半径补偿取消：取消之前设置的刀具半径补偿。
G41 刀具半径左补偿：在刀具移动方向的左侧进行半径补偿。
G42 刀具半径右补偿：在刀具移动方向的右侧进行半径补偿。
G43 刀具长度正补偿：增加刀具的长度补偿值。
G49 刀具长度补偿取消：取消刀具长度补偿。
G54 G59 工件坐标系选择：可以预先设置多个工件坐标系，通过这些代码进行选择。
二、辅助功能代码（M 代码）M 代码主要用于控制机床的各种辅助动作。
M00 程序暂停：当程序执行到 M00 时，机床停止运动，按下启动按钮后继续执行。
M02 程序结束：表示整个程序的结束，机床停止所有动作。
M03 主轴正转：使主轴顺时针旋转。
M04 主轴反转：使主轴逆时针旋转。
M05 主轴停止：停止主轴的转动。
M06 换刀：执行换刀操作。
M08 冷却液开：打开冷却液。
M09 冷却液关：关闭冷却液。
M30 程序结束并返回：程序结束后，机床返回程序开头。
数控加工中心编程指令代码
数控加工中心编程指令代码Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】常用地址符含义数控FANUC加工中心编程指令代码详解辅助功能M指令注：在一个程序段中只能有指令一个M指令，如果在一个程序中出现两个或两个以上的M指令时，则只有最后一个M指令有效，其余无效！其他指令（1）F—进给速度指令F及后面的若干数字表示，当指令为G94单位是mm/min，当指令为G95单位是mm/r。
（2）S—主轴转速指令S及后面的若干数字表示，单位是r/min。
（3）T—刀具指令T及后面的三位数字表示，表示刀号。
（4）H和D—刀具长度补偿值和刀具半径补偿值H和D及其后面的三位数字表示，该三位数字为存放刀具补偿量地存储器地址（番号）。
G指令代码详解一、机床功能设定1、G53—选择机床坐标系格式：G53 X Y Z ；（X Y Z为机床坐标值）注：当指定G53指令时，就清除刀具的半径补偿、刀具长度补偿和刀具偏值，一般在换刀是指定Z轴。
2、G54～G59—选择工件坐标系注：电源接通并返回参考点后，系统自动选择G54。
3、 P1～P48—选择附加工件坐标系4、G52—局部坐标系格式:G52X Y Z ；格式含义：为了编程的方便设定工件坐标系的子坐标系，G52中的X Y Z的值是工件坐标系G54～G59中的位置坐标。
取消局部坐标系——G52 X 0 Y 0 Z 0 ；注：当指令G52局部坐标系或取消局部坐标系时就取消了刀具长度补偿、刀具半径补偿等刀具偏值，在后续的程序中必须重新设置指定刀具长度补偿、刀具半径补偿等刀具偏值。
5、G90—绝对编程绝对编程是刀具移动到距离工件坐标系原点的某一位置。
6、G91—增量编程增量编程刀具移动的距离是以前一点为基准计算，是前一点的增量。
7、G21—毫米输入 G20—英寸输入8、G16—启用极坐标指令 G15—取消极坐标指令二、插补功能指令1、G00—快速定位指令格式：G00 X Y Z ；格式含义：G00指令使刀具以点位控制方式从刀具当前点以最快速度运动到另一点。
cnc加工中心代码大全_CNC编程指令代码大全【详解】
cnc加工中心代码大全_数控加工中心编程指令代码大全内容来源网络，由深圳机械展收集整理！更多CNC加工中心设备，就在深圳机械展！常用地址符含义：注：在一个程序段中只能有指令一个M指令，如果在一个程序中出现两个或两个以上的M指令时，则只有最后一个M指令有效，其余无效！其他指令：（1）F—进给速度指令F及后面的若干数字表示，当指令为G94单位是mm/min，当指令为G95单位是mm/r。
（2）S—主轴转速指令S及后面的若干数字表示，单位是r/min。
（3）T—刀具指令T及后面的三位数字表示，表示刀号。
（4）H和D—刀具长度补偿值和刀具半径补偿值H和D及其后面的三位数字表示，该三位数字为存放刀具补偿量地存储器地址（番号）。
G指令代码详解：一、机床功能设定1、G53—选择机床坐标系格式：G53 X Y Z ；（X Y Z为机床坐标值）注：当指定G53指令时，就清除刀具的半径补偿、刀具长度补偿和刀具偏值，一般在换刀是指定Z 轴。
2、G54～G59—选择工件坐标系注：电源接通并返回参考点后，系统自动选择G54。
3、G54.1 P1～P48—选择附加工件坐标系4、G52—局部坐标系格式:G52X Y Z ；格式含义：为了编程的方便设定工件坐标系的子坐标系，G52中的X Y Z的值是工件坐标系G54～G59中的位置坐标。
取消局部坐标系——G52 X 0 Y 0 Z 0 ；注：当指令G52局部坐标系或取消局部坐标系时就取消了刀具长度补偿、刀具半径补偿等刀具偏值，在后续的程序中必须重新设置指定刀具长度补偿、刀具半径补偿等刀具偏值。
5、G90—绝对编程绝对编程是刀具移动到距离工件坐标系原点的某一位置。
6、G91—增量编程增量编程刀具移动的距离是以前一点为基准计算，是前一点的增量。
7、G21—毫米输入 G20—英寸输入8、G16—启用极坐标指令 G15—取消极坐标指令二、插补功能指令注：1、I J K为零时可以省略；在同一段程序中，如I J K与R同时出现时，R有效。
CNC加工中心程序编程代码大全
CNC加工中心程序编程代码大全常用地址符含义数控FANUC加工中心编程指令代码详解辅助功能M指令注：在一个程序段中只能有指令一个M指令，如果在一个程序中出现两个或两个以上的M 指令时，则只有最后一个M指令有效，其余无效！其他指令（1）F—进给速度指令F及后面的若干数字表示，当指令为G94单位是mm/min，当指令为G95单位是mm/r。
（2）S—主轴转速指令S及后面的若干数字表示，单位是r/min。
（3）T—刀具指令T及后面的三位数字表示，表示刀号。
（4）H和D—刀具长度补偿值和刀具半径补偿值H和D及其后面的三位数字表示，该三位数字为存放刀具补偿量地存储器地址（番号）。
G指令代码详解一、机床功能设定1、G53—选择机床坐标系格式：G53 X Y Z ；（X Y Z为机床坐标值）注：当指定G53指令时，就清除刀具的半径补偿、刀具长度补偿和刀具偏值，一般在换刀是指定Z轴。
2、G54～G59—选择工件坐标系注：电源接通并返回参考点后，系统自动选择G54。
3、G54.1 P1～P48—选择附加工件坐标系4、G52—局部坐标系格式:G52X Y Z ；格式含义：为了编程的方便设定工件坐标系的子坐标系，G52中的X Y Z的值是工件坐标系G54～G59中的位置坐标。
取消局部坐标系——G52 X 0 Y 0 Z 0 ；注：当指令G52局部坐标系或取消局部坐标系时就取消了刀具长度补偿、刀具半径补偿等刀具偏值，在后续的程序中必须重新设置指定刀具长度补偿、刀具半径补偿等刀具偏值。
5、G90—绝对编程绝对编程是刀具移动到距离工件坐标系原点的某一位置。
6、G91—增量编程增量编程刀具移动的距离是以前一点为基准计算，是前一点的增量。
7、G21—毫米输入 G20—英寸输入8、G16—启用极坐标指令 G15—取消极坐标指令二、插补功能指令1、G00—快速定位指令格式：G00 X Y Z ；格式含义：G00指令使刀具以点位控制方式从刀具当前点以最快速度运动到另一点。
CNC加工中心程序代码大全,编程技巧及常用指令
其他指令（1）F—进给速度指令F及后面的若干数字表示，当指令为G94单位是mm/min，当指令为G95单位是mm/r。
（2）S—主轴转速指令S及后面的若干数字表示，单位是r/min。
（3）T—刀具指令T及后面的三位数字表示，表示刀号。
（4）H和D—刀具长度补偿值和刀具半径补偿值H和D及其后面的三位数字表示，该三位数字为存放刀具补偿量地存储器地址（番号）。
G指令代码详解一、机床功能设定1、G53—选择机床坐标系格式：G53 X Y Z ；（X Y Z为机床坐标值）注：当指定G53指令时，就清除刀具的半径补偿、刀具长度补偿和刀具偏值，一般在换刀是指定Z轴。
2、G54～G59—选择工件坐标系注：电源接通并返回参考点后，系统自动选择G54。
3、G54.1 P1～P48—选择附加工件坐标系4、G52—局部坐标系格式:G52X Y Z ；格式含义：为了编程的方便设定工件坐标系的子坐标系，G52中的X Y Z的值是工件坐标系G54～G59中的位置坐标。
取消局部坐标系——G52 X 0 Y 0 Z 0 ；注：当指令G52局部坐标系或取消局部坐标系时就取消了刀具长度补偿、刀具半径补偿等刀具偏值，在后续的程序中必须重新设置指定刀具长度补偿、刀具半径补偿等刀具偏值。
5、G90—绝对编程绝对编程是刀具移动到距离工件坐标系原点的某一位置。
6、G91—增量编程增量编程刀具移动的距离是以前一点为基准计算，是前一点的增量。
7、G21—毫米输入G20—英寸输入8、G16—启用极坐标指令G15—取消极坐标指令二、插补功能指令1、G00—快速定位指令格式：G00 X Y Z ；格式含义：G00指令使刀具以点位控制方式从刀具当前点以最快速度运动到另一点。
其轨迹不一定是两点一线，有可能是一条折线。
注意事项：（1）刀具从上向下移动时：G00 X Y ；Z ；先定XY面，然后Z轴下降。
（2）刀具从下向上移动时：G00 Z ；X Y ；Z轴先上升，然后定ＸＹ面。
数控加工中心编程指令代码
数控加工中心编程指令代码Prepared on 22 November 2020常用地址符含义数控FANUC加工中心编程指令代码详解辅助功能M指令注：在一个程序段中只能有指令一个M指令，如果在一个程序中出现两个或两个以上的M指令时，则只有最后一个M指令有效，其余无效！其他指令（1）F—进给速度指令F及后面的若干数字表示，当指令为G94单位是mm/min，当指令为G95单位是mm/r。
（2）S—主轴转速指令S及后面的若干数字表示，单位是r/min。
（3）T—刀具指令T及后面的三位数字表示，表示刀号。
（4）H和D—刀具长度补偿值和刀具半径补偿值H和D及其后面的三位数字表示，该三位数字为存放刀具补偿量地存储器地址（番号）。
G指令代码详解一、机床功能设定1、G53—选择机床坐标系格式：G53 X Y Z ；（X Y Z为机床坐标值）注：当指定G53指令时，就清除刀具的半径补偿、刀具长度补偿和刀具偏值，一般在换刀是指定Z轴。
2、G54～G59—选择工件坐标系注：电源接通并返回参考点后，系统自动选择G54。
3、 P1～P48—选择附加工件坐标系4、G52—局部坐标系格式:G52X Y Z ；格式含义：为了编程的方便设定工件坐标系的子坐标系，G52中的X Y Z的值是工件坐标系G54～G59中的位置坐标。
取消局部坐标系——G52 X 0 Y 0 Z 0 ；注：当指令G52局部坐标系或取消局部坐标系时就取消了刀具长度补偿、刀具半径补偿等刀具偏值，在后续的程序中必须重新设置指定刀具长度补偿、刀具半径补偿等刀具偏值。
5、G90—绝对编程绝对编程是刀具移动到距离工件坐标系原点的某一位置。
6、G91—增量编程增量编程刀具移动的距离是以前一点为基准计算，是前一点的增量。
7、G21—毫米输入 G20—英寸输入8、G16—启用极坐标指令 G15—取消极坐标指令二、插补功能指令1、G00—快速定位指令格式：G00 X Y Z ；格式含义：G00指令使刀具以点位控制方式从刀具当前点以最快速度运动到另一点。
CNC加工中心程序代码大全
CNC加工中心程序代码大全在现代制造业中，CNC 加工中心凭借其高精度、高效率和高自动化程度，成为了生产各类精密零件和复杂工件的重要设备。
而要让 CNC加工中心按照我们的设计要求精确地加工出产品，就离不开程序代码的编写。
接下来，就为您详细介绍一下常见的CNC 加工中心程序代码。
首先，我们来了解一下 G 代码。
G 代码是 CNC 编程中最常用的指令之一，用于控制机床的运动方式和动作。
G00 指令代表快速定位，它能让刀具以最快的速度移动到指定的位置。
比如，G00 X100、 Y50、 Z20、就表示刀具快速移动到 X 坐标为100、Y 坐标为 50、Z 坐标为 20 的位置。
G01 指令用于直线插补，实现刀具沿着直线进行切削运动。
例如，G01 X80、 Y60、 Z15、 F100、这里的 F100 表示切削进给速度为100mm/min。
G02 和 G03 指令分别用于顺时针和逆时针圆弧插补。
假设要加工一个半径为30 的顺时针圆弧，起点坐标为（50，40），终点坐标为（80，70），则可以写成 G02 X80、 Y70、 R30、。
接下来是 M 代码。
M 代码主要用于控制机床的辅助功能。
M03 表示主轴正转，M04 则是主轴反转，而 M05 用于主轴停止。
M08 是打开冷却液，M09 则关闭冷却液。
M30 表示程序结束，并返回程序开头。
除了 G 代码和 M 代码，还有一些其他常用的代码。
T 代码用于选择刀具，比如 T01 表示选择 1 号刀具。
S 代码用于设定主轴转速，例如S1000 表示主轴转速为1000r/min 。
F 代码除了在 G01 指令中用于设定切削进给速度外，在螺纹加工中也有重要作用。
在编程时，还需要注意一些编程规则和格式。
程序一般由程序号、程序内容和程序结束符组成。
程序号用于区分不同的程序，通常以“O”开头加上数字，如 O0001 。
坐标值可以使用绝对值编程或增量值编程。
绝对值编程时，坐标值是相对于工件坐标系原点的绝对位置；增量值编程则是相对于前一个位置的增量。
数控加工中心编程指令代码
常用地址符含义数控FANUC加工中心编程指令代码详解注：在一个程序段中只能有指令一个M指令，如果在一个程序中出现两个或两个以上的M指令时，则只有最后一个M指令有效，其余无效！其他指令（1）F—进给速度指令F及后面的若干数字表示，当指令为G94单位是mm/min，当指令为G95单位是mm/r。
（2）S—主轴转速指令S及后面的若干数字表示，单位是r/min。
（3）T—刀具指令T及后面的三位数字表示，表示刀号。
（4）H和D—刀具长度补偿值和刀具半径补偿值H和D及其后面的三位数字表示，该三位数字为存放刀具补偿量地存储器地址（番号）。
G指令代码详解一、机床功能设定1、G53—选择机床坐标系格式：G53 X Y Z ；（X Y Z为机床坐标值）注：当指定G53指令时，就清除刀具的半径补偿、刀具长度补偿和刀具偏值，一般在换刀是指定Z轴。
2、G54～G59—选择工件坐标系注：电源接通并返回参考点后，系统自动选择G54。
3、G54.1 P1～P48—选择附加工件坐标系4、G52—局部坐标系格式:G52X Y Z ；格式含义：为了编程的方便设定工件坐标系的子坐标系，G52中的X Y Z的值是工件坐标系G54～G59中的位置坐标。
取消局部坐标系——G52 X 0 Y 0 Z 0 ；注：当指令G52局部坐标系或取消局部坐标系时就取消了刀具长度补偿、刀具半径补偿等刀具偏值，在后续的程序中必须重新设置指定刀具长度补偿、刀具半径补偿等刀具偏值。
5、G90—绝对编程绝对编程是刀具移动到距离工件坐标系原点的某一位置。
6、G91—增量编程增量编程刀具移动的距离是以前一点为基准计算，是前一点的增量。
7、G21—毫米输入 G20—英寸输入8、G16—启用极坐标指令 G15—取消极坐标指令二、插补功能指令1、G00—快速定位指令格式：G00 X Y Z ；格式含义：G00指令使刀具以点位控制方式从刀具当前点以最快速度运动到另一点。
其轨迹不一定是两点一线，有可能是一条折线。
加工中心编程指令
G00:快速定位
G00 IP ：绝对值编程时，是终点坐标：增量编程时，是刀具移动的距离。
G00分为两种模式第一种是以直线插补完成各轴的快速定位，另一种是以点位控制完成各轴的快速定位。
G01:直线插补
G01 IP F：绝对值时是终点坐标。
增量值时是刀具移动的距离。
F：刀具的进给速度。
G02：顺时针圆弧插补或螺旋插补
G02X_Y_Z_I_J_R_F_:顺时针方向的圆弧插补。
I表示：X轴从起点到圆弧圆心的距离。
J表示：Y轴从起点到圆弧圆心的距离。
K表示：Z轴从起点到圆弧圆心的距离。
（I。
J。
K三点的值可由圆心坐标减起点坐标计算。
）
R表示：圆弧半径
F表示:沿圆弧的进给速度。
G03：逆时针圆弧插补或螺旋插补
G15：极坐标指令
G16：极坐标指令取消
G17：选择XY平面
\G18：选择XZ平面
G19：选择YZ平面。
G20：英制编程
G21：公制编程。
G40：取消刀具半径补偿
G41：左侧道具半径补偿
G42：右侧道具半径补偿。
G43：刀具长度补偿
G49：取消刀具长度补偿
G54-G59：选择工件坐标系（1-6）
G81：钻孔固定循环
G80：取消钻孔固定循环
G82:带有暂停的钻孔固定循环
G83：深孔钻削固定循环
G84：功丝固定循环
G85：镗孔，不停顿，进给速度退出。
G86：镗孔，主轴停，快速退出
G87：背镗孔固定循环
G90：绝对方式编程
G91：增量方式编程。
加工中心编程中的各代码
G37 自动刀具长度测量
G39 拐角偏置圆弧插补
◤G40 刀具半径补偿取消
G41 刀具半径补偿左侧
G42刀具半径补偿右侧
◤G40.1(G150) 法线方向控制取消方式
G41.1(G151) 法线方向控制左侧接通
G42.1(G152)法线方向控制右侧接通
G43 正向刀具长度补偿
圆弧插补/螺旋线插补CW
G03圆弧插补/螺旋线插补CCW
G04 暂停准确停止
G05.1 预读控制超前读多个程序段
G07.1(G107) 圆柱插补
G08 预读控制
G09 准确停止
G10 可编程数据输入
G11可编程数据输入方式取消
◤G15 极坐标指令消除
G16 极坐标指令
◤G17 选择XPYP平面XP X轴或其平行轴
M10 夹紧 M52-M54 * 不指定
M11 松开 M55 * 刀具直线位移，位置1
M12 * 不指定 M56 * 刀具直线位移，位置2
M13 主轴顺时针，冷却液开 M57-M59 * 不指定
G85 镗孔循环
G86 镗孔循环
G87 背镗循环
G88 镗孔循环
G89 镗孔循环
◤G90 绝对值编程
◤G91增量值编程
G92 设定工件坐标系或最大主轴速度箝制
G92.1 工件坐标系预置
◤G94 每分进给
G95 每转进给
G96 恒周速控制切削速度
◤G97恒周速控制取消切削速度
M14 主轴逆时针，冷却液开 M60 更换工作台
M15 * 正运动 M61 工件直线位移，位置1
加工中心常用的G代码和M指令-互联网类
加工中心常用的G代码和M指令－互联网类关键信息项1、 G 代码和 M 指令的定义及范围2、常用 G 代码的详细功能和使用场景3、常用 M 指令的详细功能和使用场景4、编程示例及注意事项5、错误代码处理及解决方案11 G 代码和 M 指令的定义及范围G 代码是准备功能指令，用于指定机床的运动方式、坐标系、插补方式等。
M 指令是辅助功能指令，用于控制机床的各种辅助动作，如主轴启停、冷却液开关等。
本协议所涵盖的 G 代码和 M 指令主要适用于常见的加工中心机床。
111 G 代码的分类G 代码可分为模态 G 代码和非模态 G 代码。
模态 G 代码一旦指定，在后续的程序段中持续有效，直到被同组的其他 G 代码取代；非模态G 代码只在当前程序段有效。
112 M 指令的分类M 指令同样有模态和非模态之分，其作用主要是控制机床的辅助设备和功能。
12 常用 G 代码的详细功能和使用场景G00 快速定位：用于快速将刀具移动到指定位置，不进行切削加工。
G01 直线插补：用于在两个坐标点之间进行直线切削运动。
G02 顺时针圆弧插补：指定刀具沿顺时针方向进行圆弧切削。
G03 逆时针圆弧插补：指定刀具沿逆时针方向进行圆弧切削。
G04 暂停：使刀具在指定时间内停止运动。
121 坐标系设定相关的 G 代码G54 G59 可用于设定工件坐标系，方便在不同的工件上进行加工。
122 刀具补偿相关的 G 代码G41 左刀具半径补偿，G42 右刀具半径补偿，用于在轮廓加工中考虑刀具半径的影响。
13 常用 M 指令的详细功能和使用场景M03 主轴正转：启动主轴顺时针旋转。
M04 主轴反转：启动主轴逆时针旋转。
M05 主轴停止：停止主轴转动。
M08 冷却液开：打开冷却液。
M09 冷却液关：关闭冷却液。
131 换刀相关的 M 指令M06 换刀：执行刀具交换动作。
132 程序结束相关的 M 指令M30 程序结束并返回程序开头。
14 编程示例及注意事项以下是一个简单的加工中心编程示例，展示了 G 代码和 M 指令的应用：N10 G90 G54 ；设定绝对坐标和工件坐标系N20 M03 S1000 ；主轴正转，转速 1000 转/分钟N30 G00 X50 Y50 ；快速定位到 X50 Y50N40 G01 Z-10 F100 ；直线插补，下刀到 Z-10，进给速度 100N50 G02 X100 Y100 R50 ；顺时针圆弧插补N60 G01 X150 Y50 ；直线插补N70 M05 ；主轴停止N80 M09 ；冷却液关N90 M30 ；程序结束并返回注意事项：编程时要注意指令的格式和参数的正确性，避免出现语法错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
G01 直线补间切削
G02 圆弧补间切削CW（顺时针）
G03 圆弧补间切削CCW（逆时针）G04 暂停
G05 高速高精度制御 1
G05.1 高速高精度制御 2
G10 程式参数输入/补正输入
G17 平面选择 X-Y
G20 英制指令
G21 公制指令
G28 参考原点复归
G29 开始点复归
G40 刀具径补正取消
G41 刀具径补正左
G42 刀具径补正右
G40.1 法线制御取消
G41.1 法线制御左有效
G42.1 法线制御右有效
G43 刀具长设定（+）
G44 刀具长设定（—）
G49 刀具长设定取消
G50.1 G指令镜象取消
G51.1 G指令镜象有效
G54 工件坐标系选择1
G55 工件坐标系选择2
G56 工件坐标系选择3
G57 工件坐标系选择4
G58 工件坐标系选择5
G59 工件坐标系选择6
G54.1 工件坐标系选择扩张48组G68 坐标回转有效
G69 坐标回转取消
G70 使用者固定循环
G71 使用者固定循环
G72 使用者固定循环
G73 固定循环（步进循环）
G74 固定循环（反向攻牙）
G75 使用者固定循环
G76 固定循环（精搪孔）
80 固定循环取消
G81 固定循环（钻孔/铅孔）
G82 固定循环（钻孔/计数式搪孔）G83 固定循环（深钻孔）
G84 固定循环（攻牙）
G86 固定循环（搪孔）
G87 固定循环（反搪孔）
G90 绝对值指令
G91 增量值指令
G92 机械坐标系设定
G94 非同期进给(每分进给)
G98 固定循环起始点复归
G99 固定循环 R点复归
M01 程式选择性停止/选择性套用
M02 程序结束
M03 主轴正转
M04 主轴反转
M05 主轴停止
M06 自动刀具交换
M07 吹气启动
M08 切削液启动
M09 切削液关闭
M10 吹气关闭→M09也能关吹气
M11《斗笠式》主轴夹刀
M19 主轴定位
M25 第四轴夹紧
M26 第四轴松开
M29 刚性攻牙
M30 程式结束/自动断电
M71 刀套向下
M72 换刀臂60°
M73 主轴松刀
M74 换刀臂180°
M75 主轴夹刀
M76 换刀臂0°
M77 刀臂向上
M78 —— M80 没有
M81 工作台交换确认
M98 调用子程序
M99 子程序结束回答人的补充 2010-03-19 19:36 fanuc数控指令
G00快速定位,G01直线插补,G02顺时针插补,G03逆时针插补,G04暂停,G40取消刀补,G41左补,G42右补,G54-G59工件坐标系{车床、加工中心都一样}。
G70精加工复合循环,G71外圆粗加工循环,G72端面粗加工循环,G73固定形状粗加工循环,G74端面钻孔循环,G75外圆切槽循环,G76外圆螺纹循环,M指令同加工中心差不多。
数控机床标准G代码
准备功能字是使数控机床建立起某种加工方式的指令，如插补、刀具补偿、固定循环等。
G功能字由地址符G和其后的两位数字组成，
G00 点定位 G50 * 刀具偏置0/-
G01 直线插补 G51 * 刀具偏置+/0
G02 顺时针圆弧插补 G52 * 刀具偏置-/0
G03 逆时针圆弧插补 G53 直线偏移注销
G04 * 暂停 G54 直线偏移X
G05 * 不指定 G55 直线偏移Y
G06 抛物线插补 G56 直线偏移Z
G07 * 不指定 G57 直线偏移XY
G08 * 加速 G58 直线偏移XZ
G09 * 减速 G59 直线偏移YZ
G10-G16 * 不指定 G60 准确定位（精）
G17 XY平面选择 G61 准确定位（中）
G18 ZX平面选择 G62 准确定位（粗）
G19 YZ平面选择 G63 * 攻丝
G20-G32 * 不指定 G64-G67 * 不指定
G33 螺纹切削，等螺距 G68 * 刀具偏置，内角
G34 螺纹切削，增螺距 G69 * 刀具偏置，外角
G35 螺纹切削，减螺距 G70-G79 * 不指定
G36-G39 * 不指定 G80 固定循环注销
G40 刀具补偿/刀具偏置注销 G81-G89 固定循环
G41 刀具补偿--左 G90 绝对尺寸
G42 刀具补偿--右 G91 增量尺寸
G43 * 刀具偏置--左 G92 * 预置寄存
G44 * 刀具偏置--右 G93 进给率，时间倒数
G45 * 刀具偏置+/+ G94 每分钟进给
G46 * 刀具偏置+/- G95 主轴每转进给
G47 * 刀具偏置-/- G96 恒线速度
G48 * 刀具偏置-/+ G97 每分钟转数（主轴）
G49 * 刀具偏置0/+ G98-G99 * 不指定
注：*表示如作特殊用途，必须在程序格式中说明
数控机床标准M代码
辅助功能字是用于指定主轴的旋转方向、启动、停止、冷却液的开关，工件或刀具的夹紧和松开，刀具的更换等功能。
辅助功能字由地址符M和其后的两位数字组成。
JB3208-83标准中规定如下表：
表辅助功能字M 代码功能作用范围功能代码功能作用范围功能
M00 * 程序停止 M36 * 进给范围1
M01 * 计划结束 M37 * 进给范围2
M02 * 程序结束 M38 * 主轴速度范围1
M03 主轴顺时针转动 M39 * 主轴速度范围2
M04 主轴逆时针转动 M40-M45 * 齿轮换档
M05 主轴停止 M46-M47 * 不指定
M06 * 换刀 M48 * 注销M49
M07 2号冷却液开 M49 * 进给率修正旁路
M08 1号冷却液开 M50 * 3号冷却液开
M09 冷却液关 M51 * 4号冷却液开
M10 夹紧 M52-M54 * 不指定
M11 松开 M55 * 刀具直线位移，位置1
M12 * 不指定 M56 * 刀具直线位移，位置2
M13 主轴顺时针，冷却液开 M57-M59 * 不指定
M14 主轴逆时针，冷却液开 M60 更换工作
M15 * 正运动 M61 工件直线位移，位置1
M16 * 负运动 M62 * 工件直线位移，位置2
M17-M18 * 不指定 M63-M70 * 不指定
M19 主轴定向停止 M71 * 工件角度位移，位置1 M20-M29 * 永不指定 M72 * 工件角度位移，位置2 M30 * 纸带结束 M73-M89 * 不指定
M31 * 互锁旁路 M90-M99 * 永不。
