空气弹簧原理
空气弹簧高度调节阀的作用与用途
空气弹簧高度调节阀的作用与用途一、空气弹簧高度调节阀的工作原理空气弹簧高度调节阀是一种用于调节车辆悬架系统高度的装置。
它通过控制气压的大小来改变空气弹簧的硬度，从而调节车辆的高度。
空气弹簧是一种装置，由气囊和填充气体组成。
当气囊内充满气体时，弹簧变得坚硬，提供了较高的悬架高度。
相反，当气囊内的气体被释放时，弹簧变得柔软，使悬架高度降低。
空气弹簧高度调节阀是通过控制气囊内的气体压力来实现车辆高度调节的。
当车辆需要升高时，阀门会增加气囊内的气体压力，使气囊变得更硬，从而提高车辆的高度。
当车辆需要降低时，阀门会减少气囊内的气体压力，使气囊变得更软，从而降低车辆的高度。
二、空气弹簧高度调节阀的应用领域1. 汽车悬架系统：空气弹簧高度调节阀广泛应用于汽车悬架系统中。
它能够根据车辆负载的变化，自动调节悬架高度，提供更好的行驶舒适性和稳定性。
2. 商用车辆：空气弹簧高度调节阀在商用车辆中也有广泛的应用。
例如，货车和客车的悬架系统可以利用空气弹簧高度调节阀来在装载不同重量的货物时，保持车身的平衡和稳定性。
3. 特种车辆：一些特种车辆，如救护车、消防车和工程车等，通常需要在不同的工作条件下进行高度调节。
空气弹簧高度调节阀可以满足这些特种车辆在不同工作场景下的需求。
三、空气弹簧高度调节阀的优势1. 实现自动调节：空气弹簧高度调节阀可以根据车辆负载的变化，自动调节悬架高度，无需人工干预。
这大大提高了驾驶的便利性和安全性。
2. 提升行驶舒适性：通过调节悬架高度，空气弹簧高度调节阀可以减缓车辆在行驶过程中对路面的冲击，提供更好的行驶舒适性。
3. 改善悬架稳定性：空气弹簧高度调节阀可以根据不同的行驶状态，调节悬架高度，使车辆保持较低的重心，提高悬架的稳定性和操控性能。
4. 增加通过性能：在越野或恶劣的路况下，空气弹簧高度调节阀可以提高车辆的通过性能。
通过调节悬架高度，车辆可以轻松通过不同高度的障碍物或水域。
空气弹簧高度调节阀作为一种重要的车辆悬架调节装置，具有自动调节、提升舒适性、改善稳定性和增加通过性能等优势。
空气弹簧的组成及工作原理
空气弹簧的组成及工作原理
空气弹簧是一种利用气体压力产生弹性力的弹簧。
它由两个平行的金属板之间套有一个密封的空气袋组成。
空气弹簧的工作原理是利用气体的压力产生弹性力。
当外部力作用于空气弹簧时，气体袋内的气体会受到挤压，产生压力。
这个压力会使得气体袋产生膨胀，从而产生弹性力。
当外部力消失时，空气弹簧恢复原状。
空气弹簧的组成主要有以下几个部分：
1. 密封的空气袋：它是空气弹簧的主要部分，通常由橡胶或聚氨酯等材料制成。
空气袋的内部充满了气体，可以承受外部的力，并产生弹性力。
2. 金属板：空气袋通常位于两个平行的金属板之间，起到支撑和固定空气袋的作用。
3. 连接件：连接件将金属板和空气袋牢固地连接在一起，确保其正常工作。
空气弹簧的组成和工作原理使得它具有以下优点：
1. 可调节性：通过充气和放气可以调节空气袋内的压力，从而调节弹簧的硬度和弹性程度。
2. 轻量化：相比传统弹簧，空气弹簧由于内部是气体，所以重量较轻。
3. 平滑性：空气弹簧的弹性力均匀分布，能够在垂直和水平方向上提供平滑的支撑力。
因此，空气弹簧在工业和汽车等领域中被广泛应用，常用于悬挂系统、减震系统以及施加压力等需要弹性支撑和缓冲的场合。
空气弹簧的变刚度工作原理
任务实施
二、空气弹簧的变刚度工作原理
当空气阀转到如图的位置时，主、副气室的气体通道被打开，主 气室的气体经空气阀的中间孔与副气室的气体相通，相当于空气弹簧 的工作容积增大，空气弹簧的刚度为“软”。
4
任务实施
二、空气弹簧的变刚度工作原理
当空气阀转到如图所示的位置时，主、副气室的气体通道被 关闭，主、副气室之间的气体不能相互流动，此时的空气弹簧只有主 气室的气体参加工作，空气弹簧的刚度为“硬”。
9
学习小结
1. 空气弹簧由主气室和副气室组成，主、副气室之间有大小两个通道，执行器 带动连通气阀控制杆转动，使是阀芯转过一个角度，以改变主、副气室之间通 过的大小，从而使悬架刚度（空气弹簧的弹性系数）发生变化。
2. 当空气弹簧刚度控制几乎不起作用，若车载自诊断系统有故障记忆时，则按 故障码提示电路进行检查；若车载自诊断系统没有故障码记忆，则按下述步骤 进行检查： 1）检查空气弹簧的外观完好性； 2）检查悬架控制执行器电路； 3）检查Ｔe和Ｔs端子电路； 4）检查LRC开关电路； 5）检查气压缸； 6）检查悬架控制执行器电源电路； 7）检查悬架ECU。
10
课堂练习
一、判断题
1.空气弹簧安装在可调减振器的上端，与可调减振器一起构成悬架支柱。 （ ） 2.空气弹簧主要由主气室和副气室组成，主副气室之间有大小两个空气通道。 （ ）
11
参考答案 一、判断题 1. √ 2. √
12
任务描述
本次任务需要你掌握空气弹簧的检查方法和步骤
1
学习目标
通过本任务学习，应能：
掌握空气弹簧工作原理； 空气弹簧的变刚度及变阻尼的工作原理（难ຫໍສະໝຸດ ）； 空气弹簧的检查操作步骤（重点）

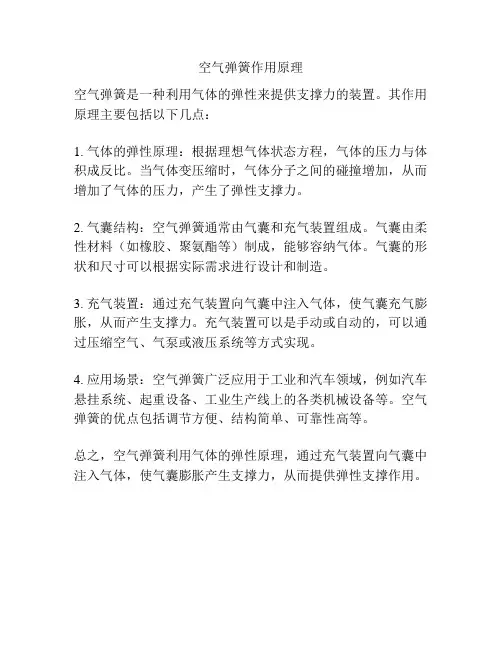

空气弹簧作用原理
空气弹簧作用原理
空气弹簧是一种利用气体的弹性来提供支撑力的装置。
其作用原理主要包括以下几点：
1. 气体的弹性原理：根据理想气体状态方程，气体的压力与体积成反比。
当气体变压缩时，气体分子之间的碰撞增加，从而增加了气体的压力，产生了弹性支撑力。
2. 气囊结构：空气弹簧通常由气囊和充气装置组成。
气囊由柔性材料（如橡胶、聚氨酯等）制成，能够容纳气体。
气囊的形状和尺寸可以根据实际需求进行设计和制造。
3. 充气装置：通过充气装置向气囊中注入气体，使气囊充气膨胀，从而产生支撑力。
充气装置可以是手动或自动的，可以通过压缩空气、气泵或液压系统等方式实现。
4. 应用场景：空气弹簧广泛应用于工业和汽车领域，例如汽车悬挂系统、起重设备、工业生产线上的各类机械设备等。
空气弹簧的优点包括调节方便、结构简单、可靠性高等。
总之，空气弹簧利用气体的弹性原理，通过充气装置向气囊中注入气体，使气囊膨胀产生支撑力，从而提供弹性支撑作用。
空气弹簧的工作原理是什么
空气弹簧的工作原理是什么空气弹簧是一种利用气体的弹性性质来实现减震、缓冲和支撑的装置。
与传统的金属弹簧相比，空气弹簧具有自由度大、可调节性强的优势，因此在汽车、机械和航空航天等领域得到了广泛应用。
空气弹簧的工作原理涉及到气体力学和弹性力学的基本知识。
空气弹簧的工作原理可以分为三个方面：气体状态方程、负荷调节和减震缓冲。
首先是气体状态方程的作用。
空气弹簧中的气体通常是压缩空气或氮气，其行为符合气体状态方程：PV=nRT。
其中，P是气体的压力，V是气体的体积，n是气体的物质量，R是气体状态方程中的常数，T是气体的温度。
当气体被压缩进入空气弹簧时，压力增加，体积减小。
通过控制气体的压力和体积，可以调节空气弹簧的刚度和支撑力，从而实现对载荷的调节。
其次是负荷调节的作用。
空气弹簧中装有一个气囊，有时也称作独立气室。
气囊内充满了气体，并与外界隔离。
当外界施加负荷于弹簧时，负荷会通过弹簧与气囊传递，气囊内的气体受压后会产生弹性力，从而支撑起外界的负荷。
负荷增加时，气囊内的气体被压缩，气体的密度增大，从而增加了弹性力，提供更大的支撑力。
而负荷减小时，气囊内的气体膨胀，气体的密度减小，从而减小了弹性力，提供更小的支撑力。
通过增加或减少气囊内的气体量，可以调节空气弹簧的刚度和承载能力。
最后是减震缓冲的作用。
在许多应用中，除了需要支撑外载荷，还需要对冲击和振动进行减缓和缓冲。
空气弹簧中的气囊内充满了气体，当外界施加冲击或振动时，气囊内的气体可以吸收和释放能量，从而减少冲击和振动对结构或装置的影响。
通过调节气囊内气体的体积和压力，可以改变空气弹簧的阻尼特性，实现对冲击和振动的减缓和缓冲。
综上所述，空气弹簧的工作原理是通过控制气体的压力和体积，实现对载荷的调节；通过调节气囊内气体的体积和压力，实现对冲击和振动的减缓和缓冲。
空气弹簧的工作原理涉及到气体状态方程、负荷调节和减震缓冲的原理和技术。
这种装置的优点是自由度高、可调节性强，适用于需要减震缓冲和载荷调节的各种应用场合。

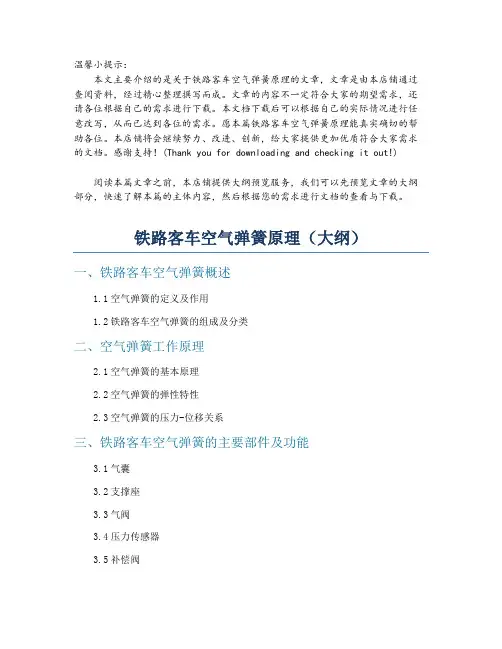

铁路客车空气弹簧原理
温馨小提示：本文主要介绍的是关于铁路客车空气弹簧原理的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。
文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。
本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。
愿本篇铁路客车空气弹簧原理能真实确切的帮助各位。
本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。
感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。
铁路客车空气弹簧原理（大纲）一、铁路客车空气弹簧概述1.1空气弹簧的定义及作用1.2铁路客车空气弹簧的组成及分类二、空气弹簧工作原理2.1空气弹簧的基本原理2.2空气弹簧的弹性特性2.3空气弹簧的压力-位移关系三、铁路客车空气弹簧的主要部件及功能3.1气囊3.2支撑座3.3气阀3.4压力传感器3.5补偿阀四、铁路客车空气弹簧系统的调节与控制4.1空气弹簧高度调节原理4.2空气弹簧气压调节原理4.3空气弹簧系统的自动控制五、铁路客车空气弹簧的优点与应用5.1空气弹簧的优点5.2铁路客车空气弹簧的应用场景六、铁路客车空气弹簧的维护与保养6.1空气弹簧的检查与更换6.2气阀和传感器的维护6.3系统泄漏的检查与处理七、铁路客车空气弹簧技术的发展趋势7.1节能环保技术的发展7.2智能控制技术的应用7.3新材料、新工艺的研究与应用一、铁路客车空气弹簧概述铁路客车空气弹簧是一种利用压缩空气作为弹性介质来支撑和缓冲铁路客车重量的装置。
它的主要作用是为铁路客车提供稳定的悬挂性能，减小行驶过程中的震动和冲击，从而提高乘坐舒适性，同时也能减少轨道的磨损，提高行车的安全性和稳定性。
铁路客车空气弹簧主要由气室、橡胶气囊、连接管道、控制阀等组成。
空气弹簧结构
空气弹簧结构什么是空气弹簧空气弹簧是一种以压缩空气为弹性介质的弹簧，它可以用来实现悬车架、减振器等机械装置中的弹簧功能。
相比传统金属弹簧，空气弹簧具有重量轻、弹性可调、寿命长等优点，因而被广泛应用于汽车、摩托车、铁路车辆等交通工具的悬挂系统中。
空气弹簧的结构空气弹簧的结构一般包括弹簧体、充气装置和排气装置三个部分。
弹簧体弹簧体是空气弹簧的主要组成部分，它由高强度的橡胶、聚氨酯等材料制成。
弹簧体通常呈圆柱形或方形，内部为空气充填空间。
弹簧体的尺寸可以根据具体应用要求进行设计，并且可以通过增加或减少充气量来实现弹性调节。
充气装置充气装置用于向空气弹簧中注入压缩空气，以增加弹簧的硬度和承载力。
充气装置一般由一个气阀和一个充气管组成。
通过打开气阀，将压缩空气从充气管进入弹簧体中，可以达到所需的气压，并使弹簧膨胀。
排气装置排气装置用于释放空气弹簧中的气体，以减小弹簧的硬度和承载力。
排气装置一般由一个气阀和一个排气管组成。
通过打开气阀，将弹簧体中的压缩空气排出，可以达到所需的气压，并使弹簧收缩。
空气弹簧的工作原理空气弹簧利用压缩空气的弹性特性实现减震和支撑的功能。
当充气装置向空气弹簧中注入压缩空气时，弹簧体内的空气被压缩，使弹簧体膨胀。
这样，弹簧体会产生支撑力，将其上面的负荷分散到周围环境中，起到支持的作用。
同时，弹簧体的空气也会通过弹簧体内部的通道传递到其他部分，使整个悬挂系统保持均衡。
当排气装置释放空气弹簧中的气体时，弹簧体内的压缩空气减少，弹簧体收缩。
这样，弹簧体的支撑力减小，可以实现对车辆的减震效果。
空气弹簧在悬挂系统中的应用空气弹簧广泛应用于汽车、摩托车、铁路车辆等交通工具的悬挂系统中。
它的主要优点包括以下几个方面：•轻质化：空气弹簧的材料重量相对较轻，可以减小整个悬挂系统的质量，提高车辆的燃油经济性。
•弹性可调：通过调节充气量可以改变空气弹簧的硬度和承载力，适应不同场景下的悬挂需求。
比如，在不同的路况下，通过增加充气量可以提高悬挂系统的刚度，从而提高车辆的稳定性和操控性能。
空气弹簧原理
空气弹簧原理
空气弹簧是一种利用气体的压缩性质来提供弹性支撑力的装置。
它的工作原理可以用以下步骤来描述：
1. 空气弹簧由一个密封的容器和其中的气体组成。
通常，容器由柔软的材料制成，如橡胶或塑料。
2. 当外力施加在容器上时，容器会被压缩，其中的气体也会受到压缩。
由于气体的可压缩性，它会产生相应的压力。
3. 压缩气体的压力会在容器内均匀分布，使得容器的形状发生变化。
容器的变形程度取决于所施加的外力。
4. 一旦外力停止作用，容器内的气体会恢复原来的体积，从而产生向外的弹性力。
这种弹性力会使容器恢复其原始形状和大小。
5. 空气弹簧的弹性支撑力取决于所施加的压力和气体的可压缩性。
通常情况下，压力越大，弹性支撑力越大；气体的可压缩性越大，弹性支撑力越小。
空气弹簧广泛应用在各种工业和机械系统中，如汽车悬挂系统、建筑物隔震系统和空气床等。
它具有可调节和非常平稳的弹性特性，能够提供良好的减震和支撑效果。
同时，空气弹簧还具有体积轻、结构简单、维护方便的优点。
然而，由于气体的可压缩性，空气弹簧在长时间使用或在极端环境条件下可能会发生气体泄漏的问题，需要定期检测和维护。
空气弹簧杠杆比
空气弹簧杠杆比介绍空气弹簧杠杆比是指在一个系统中，杠杆杆长与弹簧长度的比值。
空气弹簧杠杆比的大小直接影响着系统的力学性能，特别是在运动和振动过程中，对系统的稳定性和能量传递起着重要的作用。
空气弹簧的基本原理1.空气弹簧是以空气为介质，通过对空气的压缩和释放来实现弹性变形的装置。
2.空气弹簧的弹性系数可以通过调整空气的压力来变化，从而实现对系统刚度的调节。
3.空气弹簧相对于传统弹簧具有调节范围大、响应速度快、自重轻等优点。
空气弹簧杠杆的应用1.空气弹簧杠杆广泛应用于汽车、机械设备和航空航天等领域，用于减震、支撑和调节负载。
2.空气弹簧杠杆还可以用于体育器材和床垫等领域，用于提供舒适的支撑和调节支持力。
空气弹簧杠杆比的影响因素1. 弹簧与杠杆的材料•不同的材料具有不同的弹性模量和密度，会影响整个系统的刚度和质量。
•合理选择材料可以提高系统的运动灵敏度和耐久性。
2. 弹簧与杠杆的几何尺寸•弹簧和杠杆的长度、截面积和形状都会影响系统的刚度和振动频率。
•通过调整几何尺寸可以实现对系统刚度和振动特性的精确控制。
3. 空气弹簧的压力调节•通过调节空气弹簧的压力，可以改变其弹性系数，从而影响整个系统的刚度和稳定性。
•合理的压力调节可以提高系统的运动性能并保证工作的安全可靠性。
空气弹簧杠杆比的优化方法1.基于力学原理和数值模拟的方法，通过构建数学模型和优化算法，优化空气弹簧杠杆的设计参数。
2.结合实验研究和仿真分析，探索最佳的空气弹簧杠杆比值范围，以实现系统的最佳运动性能。
3.使用先进的材料和制造工艺，提高空气弹簧的刚度和耐久性，以满足不同工作环境和载荷条件下的需求。
总结通过对空气弹簧杠杆比的探讨，我们了解到空气弹簧杠杆比是一个重要的系统设计参数，在影响系统的力学性能和稳定性方面起着关键作用。
优化空气弹簧杠杆比的方法可以通过调节材料、几何尺寸和压力等因素来实现。
进一步的研究和实践将提高空气弹簧杠杆的设计和应用水平，满足不同领域和场景下的需求。
空气弹簧的发展讲解
空气弹簧的发展ECJTU 段晋伟一、空气弹簧的简介1．定义：在可伸缩的密闭容器中充以压缩空气，利用空气弹性作用的弹簧。
俗称气囊、气囊式气缸、皮囊气缸等。
它具有如下特点：①空气弹簧具有非线性特性，可将其特性曲线设计成理想形状；②空气弹簧质量轻，内摩小，对高频振动有很好的隔振消声能力；③空气弹簧的刚度和承载能力可以通过调节橡胶气囊的内压力来调整；④空气弹簧的制造工艺复杂，费用高。
2．结构：曲囊式结构，其曲囊数通常为1~3 曲囊，但根据需要也可以设计制造成袖式、膜式、束带型空气弹簧，还可以在一定条件下将两个囊式空气弹簧叠加使用。
（注：五种结构对应按联接方式分类中的图）3．分类：(1)根据联接方式：a.一类为固定式法兰联接型，空气弹簧的两端边缘尺寸和曲囊最大外径相等或略小一些，钻若干个孔后用法兰环和端板紧固联接；b.另一类为活套式法兰联接型，空气弹簧的两端边缘尺寸比曲囊最大外径小得多，无须钻孔，用一个特制的法兰环和一个普通端板紧固联接；c.第三类为自密封型，不用法兰联接，压入端板，充入压缩空气则自行密封。
(2)按工作时的变形方式：分为囊式、膜式和混合式三种。
如图1、2、3 所示。
a.囊式空气弹簧主要依靠橡胶气囊的挠屈获得弹性变形。
囊式空气弹簧根据橡胶气囊曲数的不同分为单曲、双曲和多曲囊式空气弹簧。
b.膜式空气弹簧主要依靠橡胶气囊的卷曲获得弹性变形。
膜式空气弹簧的结构是在盖板和底座之间放置一圆柱形橡胶气囊，通过气囊挠曲变形实现整体伸缩。
膜式空气弹簧在其正常工作范围内，弹簧刚度变化要比囊式小，同时也可通过改变底座形状的方法，控制其有效面积变化率，以获得比较理想的弹性特性。
膜式空气弹簧有效面积的变化率也比囊式弹簧小，因此，膜式空气弹簧在辅助气室较小的情况下，也可得到较低的自振频率。
c.混合式空气弹簧则兼有以上两种变形方式。
图表1 囊式空气弹簧图表2 膜式空气弹簧图表3 混合式空气弹簧(3)根据橡胶气囊止口与接口的连接方式：分为约束模式和自由模式空气弹簧。
空气弹簧减震器原理
空气弹簧减震器原理
空气弹簧减震器是一种新型的机械减震器装置。
它把弹簧和液压装置结合起来，形成一种新型的减震效果，能够有效地减少汽车行驶时的震动，从而提高乘客的乘坐舒适度。
空气弹簧减震器的结构由几个部分组成：空气弹簧、气动传动系统、传动轴、液压系统。
空气弹簧由一个封闭的容器，内空气和油，外面套有一股弹性钢丝；气动传动系统包含空气泵，空气压力控制阀和其他相关组件；传动轴通过一个液压系统来改变它长度；液压系统包括液压缸、液压马达、液压泵、液压比例阀等。
当车辆前后轴在行驶时受到外力时，油缸中得油压变化，随着汽车前后轴的前后移动，液压比例阀会控制传动轴的长度，从而控制空气弹簧的力变化，调节空气弹簧的弹性力，可以有效地减少汽车前后轴的振动，达到减震效果。
空气弹簧减震器的优点非常明显，首先，它的弹性可以很好地改变，因此可以在车辆行驶中获得不同的减震效果；其次，它具有容易检修、更换和高耐久性能等优点，还可以减少车辆在行驶中的噪音。
此外，空气弹簧减震器还具有节省燃料的优势，如果车辆悬架减震效果不佳，会降低车辆的油耗，空气弹簧减震器可以有效提高行驶的悬架减震效果，从而提高车辆的燃料经济性。
空气弹簧减震器技术在现代汽车行业中具有重要地位，它不仅可以提高汽车行驶舒适度，更可以改善汽车的燃料经济性。
因此，空气弹簧减震器非常有发展前景。
希望社会能够给予空气弹簧减震器更多
的关注，以期在汽车行业发挥重要作用。
空气弹簧
显然，载荷Ｐ和位移ｈ之间是非线性关系。 套筒式空气弹簧的刚度可由式（６—３２）对位移 ｈ求导 得出：
（6-33）
上式中H少写下标0
(2) 空气弹簧与钢弹簧刚度比较 由上式看出，空气弹簧的刚度随活塞上载荷增加（位移ｈ增大）而增 大，如图６—１５所示。图中曲线１的上线为重车，下线为空车时空气弹 簧的特性曲线，曲线２为钢弹簧空车时的特性曲线．
(2) 横向刚度
① 横向刚度不仅和空气弹簧的几何形状有关，而且受材质 影响较大，这种影响要通过试验来确定。
② 空气弹簧不仅垂直方向柔性大，而且通过改变帘线角（帘 线相对空气弹簧橡胶囊经线的倾斜角度）和材质等也可得到 较大的横向柔性。因此，利用空气弹簧的横向柔性就可以取 消传统的摇动台装置。
③ 膜式空气弹簧的横向弹性作用原理 为了说明膜式空气弹簧的横向弹性作用原理，取内筒和外筒为圆柱形表面的 空气弹簧为例，并认为橡胶囊断面弧长保持不变。当内筒向右移动时，则内筒和 外筒的相对位移以及橡胶囊的变化示于图６—19。囊内空气对内筒有一个相当于 pl1的力自右向左作用和一个相当于pl2的力自左向右作用。由图看出，l1＞l2，所 以从左右两侧作用在内筒上的力是不平衡的，于是就产生了与（l1一l2）成正比的 横向弹性复原力。在横向位移δ不大时，可以认为（l1一l2）和δ成正比。因此，横 向弹性复原力就和位移成正比。这个弹性力还可以根据需要，通过改变膜式空气 弹簧上盖板的包角θ加以控制，如图６一２０所示。
(3) 常规情况 一般情况下，气体的状态变化是一个多变过程。在气体 的多变过程中，根据气体状态方程,工作缸内绝对压力（p十pa） 和容积之间存在下列关系： （p十pa）Vn=（p0十pa）V0n (6-30)
式中n为气体的多变指数，它取决于气体变化过程的流动速度， 对于等温过程即活塞缓慢移动时n=１； 对于绝热过程即活塞移动比较迅速时n=1.4。 对于车辆实际运行过程，１＜n＜1.4，通常在计算时取n=1. ３～1.38，接近于绝热过程。
空气弹簧
1) 载荷Ｐ和内压力p的关系
为了求出载荷Ｐ和内压力p的关系，作一平面Ａ一Ａ切于橡胶空气囊 的表面且垂直于气囊的轴线，如图6—16 (ａ)所示。由于胶囊是柔软的橡 胶薄膜，根据薄膜理论，这种气囊不能传递弯矩和横向力，因此，在通 过气囊切点处只传递平面Ａ—Ａ上的力。 由力的平衡条件得：
（６—４２）
式中Ａ1和Ｒ分别为橡胶空气囊的有效承压面积和有效பைடு நூலகம்径。
（6-32）
显然，载荷Ｐ和位移ｈ之间是非线性关系。 套筒式空气弹簧的刚度可由式（６—３２）对位移 ｈ求导 得出：
（6-33）
上式中H少写下标0
(2) 空气弹簧与钢弹簧刚度比较 由上式看出，空气弹簧的刚度随活塞上载荷增加（位移ｈ增大）而增 大，如图６—１５所示。图中曲线１的上线为重车，下线为空车时空气弹 簧的特性曲线，曲线２为钢弹簧空车时的特性曲线．
2 . 空气弹簧的基本原理 为了便于分析和了解空气弹簧的工作特性，现以最简单的套筒式空气弹簧来说明其基本 原理。 1) 基本结构 图６—１４是套筒式空气弹簧的工作原理示意图，它是由工作缸１、活塞２和附加空气 室3组成的。这种空气弹簧是利用空气的可压缩性来实现其弹性的。
2) 工作过程
(1) 活塞缓慢移动
由图６—16 (b) 可看出，当载荷Ｐ减小时，空气囊的有 效半径随之减小，最后等于盖板的半径R3, 这时空气囊的有 效承压面积A1等于盖板的面积。
2) 空气弹簧的特性方程 (1) 特性方程 任意状态下的载荷Ｐ必与囊内气体向上的总压力相平衡， 故该型空气弹簧的特性方程——载荷和位移间的关系为： (6-43)
也能得到足够低的刚度。
(4) 空重车自振频率基本不变 为了更清楚地看出刚度随载荷变化的情况，设静载荷Pst变P1，容积变为Ｖ1，内压力变为 p1，则刚度Ｋ1变为： (6-37) 自振频率为： (6-38) 于是，静载荷变化前后的刚度比为： (6-39) 因为空气弹簧悬挂装置通常都装有高度控制阀，所以，当静载荷变化时，工作缸内的容积不 变（V1=Ｖ0），于是静载荷变化前后的刚度比为： (6-40)
空气弹簧工作原理
空气弹簧工作原理
空气弹簧是一种基于压缩空气的弹簧系统，用于提供悬挂和支撑力。
它的工作原理是利用气体的压力来产生恢复力，从而实现弹簧的作用。
空气弹簧通常由一个密封的橡胶袋或金属壳体构成。
在弹簧内部，装有一定量的气体，通常是压缩空气。
当外部施加力量或负载作用于弹簧上时，气体被压缩，从而产生恢复力。
弹簧内部的气体受到压缩后，会产生一个等于力量大小的反作用力。
这个反作用力使弹簧具有恢复原状的能力，从而将负载推回到平衡位置。
当施加力量或负载消失时，弹簧会再次恢复原状。
空气弹簧可以通过改变气体的压力来调节弹簧的刚度和弹性系数。
增加气体的压力会增加弹簧的刚度，而降低气体的压力则会减小刚度。
这使得空气弹簧可以用于调节悬挂系统的硬度，以适应不同的道路条件和负载变化。
此外，空气弹簧还可以通过改变气体的容积来调节弹簧的高度。
增大气体的容积会使弹簧变长，而减小容积会使弹簧变短。
通过控制气体的容积，可以实现对弹簧高度的精确调节。
总而言之，空气弹簧通过利用压缩空气产生恢复力，从而实现悬挂和支撑作用。
通过调节气体的压力和容积，可以调节弹簧的刚度和高度，以适应不同的应用需求。
主动空气弹簧原理
主动空气弹簧原理主动空气弹簧原理什么是主动空气弹簧？•主动空气弹簧是一种非常重要的机械元件，广泛应用于汽车、航空、电梯等领域。
•它由充气的气囊和控制系统组成，通过不断调节气囊内气压来实现对载荷的支撑和调节。
主动空气弹簧的工作原理•主动空气弹簧的工作原理基于气体的可压缩性和压力的传递原理。
•当气囊内充入气压时，气体会占据气囊内的空间，形成支撑力。
•当气囊内气压增加时，支撑力也会增加，反之亦然。
这使得主动空气弹簧可以根据需要进行精确的负载调节。
主动空气弹簧的主要部件•气囊：主动空气弹簧的核心部件，通常由柔软的橡胶材料制成，具有一定的可伸缩性和可压缩性。
•气泵：用于向气囊中充气，通过控制气泵的工作来调节气囊内的气压。
•控制系统：通过传感器感知到载荷的大小，并根据需求控制气泵工作，从而调节气囊的气压。
主动空气弹簧的优势•载荷支撑能力强：主动空气弹簧可以通过调节气囊的气压来适应不同负载条件，具有较高的承载能力。
•载荷调节精确：通过控制系统的精确调节，可以实现对载荷的精确调节和平衡，提高了悬挂系统的稳定性和舒适性。
•响应速度快：主动空气弹簧可以根据不同情况实时调节气囊的气压，具有很快的响应速度，提高了悬挂系统的灵活性。
主动空气弹簧的应用•汽车悬挂系统：主动空气弹簧广泛应用于汽车的悬挂系统中，可以提高车辆的稳定性和舒适性。
•航空领域：主动空气弹簧在飞机和直升机的起落架中也得到了广泛应用，提供了可靠的支撑和减震功能。
•电梯系统：主动空气弹簧可以用于电梯系统中的平衡装置，平衡载荷的变化，提高电梯的运行效率和安全性。
主动空气弹簧的未来发展•随着科技的不断进步，主动空气弹簧的控制系统将更加智能化，能够通过感知和学习来实现自动化调节。
•新材料的应用将提高主动空气弹簧的耐久性和性能，使其更加适用于各种极端环境和要求。
主动空气弹簧作为一种重要的机械元件，其原理和应用得到了广泛的研究和应用。
随着技术的不断发展，相信主动空气弹簧在未来将有更广阔的应用前景。
工业空气弹簧减震器在工业哪些设备中的应用
工业空气弹簧减震器在工业哪些设备中的应用一、工业空气弹簧减震器的基本原理工业空气弹簧减震器是一种基于气体弹性原理的减震器，其工作原理基于空气弹簧和空气压缩机组成。
当弹簧受到外部冲击或振动时，弹簧会压缩并把外部力量吸收到气体内部，气体压缩后会产生反作用力，从而抵消外部力量产生的震动和噪音。
在系统稳定后，气体会恢复原状，使得系统具有更好的稳定性和可靠性。
二、工业空气弹簧减震器的应用1、工业生产线在各种生产线上，如包装生产线、印刷生产线和制药生产线等，工业空气弹簧减震器可以减少生产设备在生产过程中产生的震动和噪音，从而提高生产效率和生产质量。
通过减少震动和噪音，工业空气弹簧减震器还可以减少设备磨损和损坏的风险，从而延长设备寿命和减少维护成本。
2、机床设备在机床设备中，如铣床、钻床和车床等，工业空气弹簧减震器可以有效地减少机床在高速运转时产生的震动和噪音，从而提高加工质量和精度。
在高精度加工中，减震系统的稳定性和准确性尤为重要，因此工业空气弹簧减震器在机床设备中的应用具有重要的意义。
3、汽车制造在汽车制造领域，工业空气弹簧减震器通常应用于车辆的悬挂系统和制动系统中。
它可以有效地减少车辆行驶中产生的震动和噪音，提高车辆的乘坐舒适性和行驶稳定性。
此外，空气弹簧减震器还可以在车辆制动时提供更快的反应速度和更高的制动力，从而提高制动效率和安全性。
4、工程机械在工程机械领域，工业空气弹簧减震器通常用于挖掘机、装载机和推土机等大型设备的悬挂系统和液压系统中。
它可以有效地减少设备在工作过程中产生的震动和噪音，从而提高设备的工作效率和稳定性。
在长时间运行的情况下，减震系统的稳定性和可靠性也是非常重要的。
三、工业空气弹簧减震器的发展趋势1、高性能化未来，工业空气弹簧减震器将更加强调性能的高性能化，包括减震效果的提高、耐用性的增强和系统的可靠性。
同时，随着人们对高效、低能耗和低碳环保的需求增加，工业空气弹簧减震器将更加注重节能减排，通过技术创新和优化设计，实现能耗的降低和环境污染的减少。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空气弹簧装置系统组成
1、系统组成。
主要有空气弹簧本体、附加空气室、高度控制阀、差压阀和滤尘器等组成。
2、压力空气传递过程
压力空气由列车主风管1→T 形支管2→截断塞门3→滤尘止回阀4→空气弹簧储风缸5→主管→连接软管6→高度控制阀7→附加空气室10和空气弹簧本体8。
3、高度调整阀工作原理。
为了保持车体距轨面的高度不变，在车体与转向架之间装有高度调整阀，以调节空气弹簧橡胶囊中的压缩空气，使车辆地板面不受车内乘客的多少和分布不均匀的影响，基本保持水平。
调节过程：
① 在正常载荷位置，及H h =时，充气通路L V →和放气回路E L →均被关闭； ② 当车体载荷增加时，此时H h <，阀动作，使L V →通路开启，压缩空气向空气弹簧充气，直至地板上面上升到标定高度为止。
③ 当车体载荷减少时，此时H h >，阀动作，使E L →通路开启，空气弹簧向大气排气，直至地版面下降到标定高度为止。
4、高度调整阀装置结构。
不同动车组所使用的高度调整装置结构有所区别，这里以2CRH 和3CRH 动车组所采用的高度调整阀装置为例来加以说明。
2CRH 的结构如图 所示。
该高度调整阀内使用的工作油特性如下：
（1）种类：硅油。
黏度：25,/1023s m -℃。
温度系数：0.6.
流动点：-50℃。
高度调整阀工作过程分进气过程和排气过程，具体如图
当然，上述调整只是在静态时进行，不能影响车体与转向架间的正常震动。
保证高度调节阀仅在静态需要调整时才起作用，而对动态震动不起作用，这就要求高度调整阀必须具有如下特性：
具有不感带（10±1）mm ；具有时间延时（3±1）s ；内腔充满硅油，起阻尼作用。
3CRH 的高度控制阀组成主要包括高度阀座、高度阀、水平杆、螺纹杆、调整环和下座等部件见图
高度控制阀的主体采用螺钉固定在高度阀座上，阀座与摇枕相连，而该阀的阀杆铰接在转向架上。
高度控制阀在转向架的位置可参见图
通过调整高度控制阀和转向架构架之间的螺纹杆的长度以便调整由于车轮磨耗造成的车辆高度变化。
在每次镟轮之后应进行这样的调整。
车辆高度阀调节车辆垂向位移的不敏感带约为±3mm ，此时空气流通停止，避免空气的过度消耗。
在不敏感带之后，空气流通保证了悬挂系统的减振功能。
空气悬挂设备的空气信号与旅客载荷成比例，并传送到控制单元，用以制动载荷补偿。
高度调整阀在空气弹簧系统的闭环线路中起着一个作动器的作用。
它被设计为一个无旁通的非节流阀式双座阀门。
它使用了一个单向阀门，用来保持气囊压力。
3CRH 动车组采用SN1205-E/110型的高度控制阀，其工作原理如图
该阀门在顶部有一个开口V ，用来安装辅助储气罐。
在开口V 的对面是一个排气口E,左和
右两侧分别有一个开口L ，其中一个用来连接空气弹簧气囊，另一个开口L 被一个螺塞堵死。
高度调整阀工作原理参见图：由于车辆载荷的增大或减小而导致的转向架相对于车体的垂直运动，通过作动杆传递给操纵杆（23），并传递到安装在高度阀上的驱动器和偏心件（18）。
偏心件插入活塞上的一个椭圆形孔，在驱动器转动时使活塞向上和向下运动。
阀门头（2a ）起着一个单向活门V1的作用。
因此，在压力下降时，将阻止空气从L 口（空气弹簧橡胶气囊）回流到V 口。
只要轨道车辆处于水平状态，自动调平阀即处于所谓的中立位置，此时压缩空气既不进入也不排出。
在这个位置上，进气阀门V2和出气阀门V3都将关闭。
1）加载 -----给空气弹簧橡胶气囊充气参见图a
当车辆载荷增大时，车体首先将由于空气弹簧橡胶气囊受到更大的载荷的压缩而下落。
当气囊被压缩时，驱动器（18）在作动机构的作用下被转动，导致偏心件使活塞（16）向上移动，并打开进气阀门V2.来自辅助储气罐的压缩空气V 被加到上阀门头（2a)上，使单向活门V1打开。
压缩空气V 在进入空气弹簧气囊之前，先流到L 。
在达到止动运动的中点时，充气孔打开，车体被升起。
在车体重新达到原始水平设定值时，操纵杆立即返回到水平位置。
高度调整阀处于中立位置，进气阀门V1和V2都将关闭。
2）卸载----给空气弹簧橡胶气囊参见图b
当车辆载荷减小时，车体首先将由于载荷的减小导致空气弹簧橡胶气囊膨胀而上升。
当气囊膨胀时，驱动器（18）在作动机构的作用下被转动，导致偏心件使活塞（160)乡下移动，并打开出口阀V3。
由于压缩弹簧的力和阀门头（2a ）上的压力的缘故，进气阀门V2将保持关闭。
这一动作将切断辅助储气罐和空气弹簧橡胶之间的联系。
压缩空气L 流到排气口E 。
在达到止动运动的终点时，放气孔打开，车体将重新下落到原始位置。
操纵杆恢复其水平位置。
高度调整阀处于中立位置，出气阀门V3将关闭。
图以图形实例的形式显示了一个高度调整阀的流量特性。
曲线形态取决于使用了哪个高度调整阀。
由图可见，高度调整阀的流量大小实际上与水平杆参见图的转动角度有关。
当水平杆的转动角度很小时（图中的T 区域，约1°~2°）时，此时空气流通停止，这样可避免空气的过度损耗。
这对应于车体垂直位移约3mm ，通常被称为作死挡或不感带。
在死挡之后，空气流通增加以保证悬挂系统的功能。
当水平杆转动角度较小时【图中的B 、C 区域，对应于水平杆的小角度（约5°~8°）】，其空气流量较低。
通常列车运行时产生小的转动角，水平杆相对正常位置转动角度较小，此时因为无负载变化，空气消耗较低。
当负载变化时，水平杆将转动一较大的角度【图中的A 、D 区域，对应于水平杆的较大角度（大于8°）】。
此时阀门开度增大，以便尽快补偿或排出保持车体正常高度所需要的空气。
5、差动阀。
每台转向架的两只气囊都通过差动阀相连，如果气囊突然破裂或损坏，差动阀将运行使转向架的两只气囊压力保持平衡。
这样可防止客车由于一只气囊充气而另一只没有充气而向一边严重倾斜。
差动阀的工作原理如图所示。
差动阀的主要作用：
1）在曲线上时，左右两只气囊必须保证一定的压差，否则车体将会发生倾斜；
2）车体左右摇摆振动时，也必须保证一定的压差，否则将加剧摇摆。
2CRH 动车组所用差动阀的型号为DP5，其设定的压力差一般为（150 20）kpa(1.5kg/2cm )。
空气弹簧的结构和分类
空气弹簧大体上可分为囊式和膜式两种。
（1）囊式空气弹簧又可分为单曲、双曲和多曲囊式空气弹簧等形式。
双曲囊式空气弹簧结构如图所示。
特点：制造工艺简单，使用寿命长；但刚度大，振动频率高，故现在车辆上基本不用。
（2）膜式空气弹簧可分为约束膜式和自由膜式空气弹簧两种。
1）约束膜式空气弹簧：由内、外筒将橡胶囊约束在内，如图所示。
特点：刚度小，振动频率低，可方便地通过约束裙的形状来控制其弹性特性。
但橡胶囊工作情况复杂，耐久性差。
2）自由膜式空气弹簧：无内、外约束筒，如图所示。
特点：无约束橡胶囊变形的内、外筒，可减轻橡胶囊的磨耗，提高使用寿命；安装高度低，可明显降低车辆地板轨距面的高度；具良好的负载特性，其弹簧特性可通过改变上盖板边缘的包角加以适当调整；质量轻。
根据以上各种空气弹簧的特点，在现在机车车辆上，自由膜式空气弹簧应用最广泛。
我国引
进并合作产生的高速动车组1CRH 、2CRH 、5CRH 所采用的空气弹簧，尽管结构尺寸不同，
但均属于自由膜式空气弹簧。
另外，空气弹簧的橡胶囊由内、外橡胶层，帘线层和成型钢丝圈组成。
其中，空气弹簧的荷载主要是有帘线承受，而帘线的材质对空气弹簧的耐压性和耐久性起着决定性作用，故采用高强度人造丝、维尼龙或卡普龙作为帘线。
