13 定位轴线解析
合集下载
20第14章14.5单层厂房的定位轴线资料
空气管道。 (5)绿色 用以表示平安标记。 (6)白色 用以表示界线的标记。
本章完
缝宽的要求，设置两条 定位轴线，缝两侧柱截 面中心均自定位轴线向 两侧内移600mm。 ai为两条定位轴线之间 的距离，称为插入距。
变 形 缝 实 例
变形缝
2.山墙处横向定位轴线的定位
山墙为非承重墙时， 墙内缘与横向定位轴 线相重合，且端部柱 的中心线应自定位轴 线向内移600mm。
2.山墙处横向定位轴线的定位
不等高跨中柱与纵向定位轴线的定位
无变形缝时的不等高跨中柱
高跨接受封闭结合，且高跨封墙底面高于低跨 屋面，宜接受一条纵向定位轴线，若封墙底面 低于低跨屋面，宜接受两条纵向定位轴线。
当高跨接受非封闭结合，上柱外缘与纵向定位 轴线不能重合，应接受两条纵向定位轴线。
14.5.3 纵横跨相交处定位轴线的定位
山墙为砌体承重时，墙 内缘与横向定位轴线间 的距离应按砌体块材类 别分别为半块或半块的 倍数或墙厚的一半，以 保证伸入山墙内的屋面 板与砌体之间有足够的 搭接长度。
14.5.2 纵向定位轴线
纵向定位轴线主要用来标定厂房横向构件的标记端部， 如屋架的标记尺寸以及大型屋面板的边缘。厂房纵向 定位轴线应视其位置不同而具体确定。
纵向定位轴线
横向定位轴线
1. 柱与横向定位轴线
中间柱与横向定位轴线 的定位
除了靠山墙的端部柱及 横向变形缝两侧的柱以 外，一般中间柱的中心 线与横向定位轴线相重 合，且横向定位轴线通 过柱基础、屋架中心线 及各纵向连系构件的接 缝中心。
1. 柱与横向定位轴线
横向伸缩缝处的处理 接受双柱处理，为保证
纵横跨交接处一般设有变形缝，使两侧结构各 自独立，所以纵横跨分别有各自的柱列和定位 轴线，可按各自的柱列和定位轴线关系，遵循 各自原则定位。
本章完
缝宽的要求，设置两条 定位轴线，缝两侧柱截 面中心均自定位轴线向 两侧内移600mm。 ai为两条定位轴线之间 的距离，称为插入距。
变 形 缝 实 例
变形缝
2.山墙处横向定位轴线的定位
山墙为非承重墙时， 墙内缘与横向定位轴 线相重合，且端部柱 的中心线应自定位轴 线向内移600mm。
2.山墙处横向定位轴线的定位
不等高跨中柱与纵向定位轴线的定位
无变形缝时的不等高跨中柱
高跨接受封闭结合，且高跨封墙底面高于低跨 屋面，宜接受一条纵向定位轴线，若封墙底面 低于低跨屋面，宜接受两条纵向定位轴线。
当高跨接受非封闭结合，上柱外缘与纵向定位 轴线不能重合，应接受两条纵向定位轴线。
14.5.3 纵横跨相交处定位轴线的定位
山墙为砌体承重时，墙 内缘与横向定位轴线间 的距离应按砌体块材类 别分别为半块或半块的 倍数或墙厚的一半，以 保证伸入山墙内的屋面 板与砌体之间有足够的 搭接长度。
14.5.2 纵向定位轴线
纵向定位轴线主要用来标定厂房横向构件的标记端部， 如屋架的标记尺寸以及大型屋面板的边缘。厂房纵向 定位轴线应视其位置不同而具体确定。
纵向定位轴线
横向定位轴线
1. 柱与横向定位轴线
中间柱与横向定位轴线 的定位
除了靠山墙的端部柱及 横向变形缝两侧的柱以 外，一般中间柱的中心 线与横向定位轴线相重 合，且横向定位轴线通 过柱基础、屋架中心线 及各纵向连系构件的接 缝中心。
1. 柱与横向定位轴线
横向伸缩缝处的处理 接受双柱处理，为保证
纵横跨交接处一般设有变形缝，使两侧结构各 自独立，所以纵横跨分别有各自的柱列和定位 轴线，可按各自的柱列和定位轴线关系，遵循 各自原则定位。

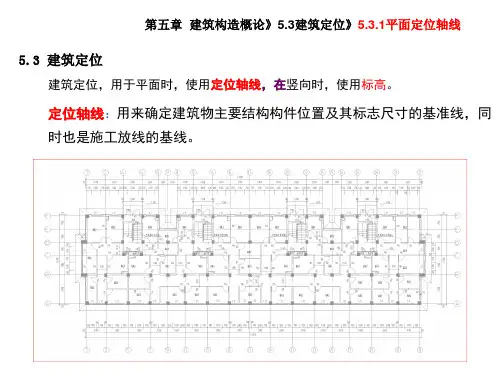

5-4-定位轴线-建筑构造概论
第五章 建筑构造概论》5.3建筑定位》5.3.1平面定位轴线
5.3 建筑定位
建筑定位，用于平面时，使用定位轴线，在竖向时，使用标高。
定位轴线：用来确定建筑物主要结构构件位置及其标志尺寸的基准线，同 时也是施工放线的基线。
第五章 建筑构造概论》5.3建筑定位》5.3.1平面定位轴线
1. ⑴平面定位轴线应设横向定位轴线和纵向定位轴线。 ⑵横向定位轴线的编号用阿拉伯数字从左至右顺序编写；纵向定位轴线 的编号用大写的拉丁字母从下至上顺序编写 （图5-10）。 ⑶定位轴线也可分区编号，注写形式为“分区号-该区轴线号” （图511） 。
第五章 建筑构造概论》5.3建筑定位》5.3.1平面定位轴线
1. ⑷当平面为圆形或折线形时，轴线的编写分别按图示方法进行（图5-12； 图5-13） 。
图5-12
ቤተ መጻሕፍቲ ባይዱ
5.3 建筑定位
建筑定位，用于平面时，使用定位轴线，在竖向时，使用标高。
定位轴线：用来确定建筑物主要结构构件位置及其标志尺寸的基准线，同 时也是施工放线的基线。
第五章 建筑构造概论》5.3建筑定位》5.3.1平面定位轴线
1. ⑴平面定位轴线应设横向定位轴线和纵向定位轴线。 ⑵横向定位轴线的编号用阿拉伯数字从左至右顺序编写；纵向定位轴线 的编号用大写的拉丁字母从下至上顺序编写 （图5-10）。 ⑶定位轴线也可分区编号，注写形式为“分区号-该区轴线号” （图511） 。
第五章 建筑构造概论》5.3建筑定位》5.3.1平面定位轴线
1. ⑷当平面为圆形或折线形时，轴线的编写分别按图示方法进行（图5-12； 图5-13） 。
图5-12
ቤተ መጻሕፍቲ ባይዱ
房屋建筑学 厂房定位轴线解析
上一张 下一张 主 页 退 出
二、纵向定位轴线
如仍采用第一种标定法， ac=0,h=h0 根据公式 e-（B+h0）≥80mm 即： 750- （ 300+400 ） =50mm ＜ 80mm 安全缝隙宽度小于允许的缝宽，不满 足要求。
上一张 下一张 主 页
退 出
二、纵向定位轴线
因此应采用第二种标定法，即在轴线不动的 情况下，把柱外缘自轴线向外推移一个ac值的距 离，即h0=h-ac。 如 墙 为 砖 砌 体 时 ， ac 值 取 50mm ， 则 h0=400-50=350mm。 根据公式 e-（B+h0）≥80mm 即 ： 750- （ 300+350 ） =100mm ＞ 80mm 满足安全缝隙宽度要求
2、山墙为承重墙 山墙为砌体承重墙时，墙内缘与横向 定位轴线的距离 λ 应按砌体的块料类别为 半块或半块的倍数或墙厚的一半。 （图15-5）
上一张 下一张 主 页
退 出
二、纵向定位轴线
纵向定位轴线在柱身通过处是屋面大 梁标志尺寸端部的位置，也是大型屋面板 边缘的位置。
上一张 下一张 主 页
退 出
二、纵向定位轴线
退 出
一、横向定位轴线
（一）中间柱与横向定位轴线的联系 除横向变形缝及端部排架柱外，中间 柱的中心线应与横向定位轴线相重合。 （图15-2）
上一张 下一张 主 页
退 出
一、横向定位轴线
（二）横向伸缩缝、防震缝处柱与横向定位 轴线的联系横向伸缩缝、防震缝处柱应采 用双柱及两条横向定位轴线，柱中心线均 应自定位轴线向两侧各移600MM，两条横 向定位轴线所需缝宽度 ae 应符合国ຫໍສະໝຸດ 现行 有关标准的规定。 （图15-3）
二、纵向定位轴线
如仍采用第一种标定法， ac=0,h=h0 根据公式 e-（B+h0）≥80mm 即： 750- （ 300+400 ） =50mm ＜ 80mm 安全缝隙宽度小于允许的缝宽，不满 足要求。
上一张 下一张 主 页
退 出
二、纵向定位轴线
因此应采用第二种标定法，即在轴线不动的 情况下，把柱外缘自轴线向外推移一个ac值的距 离，即h0=h-ac。 如 墙 为 砖 砌 体 时 ， ac 值 取 50mm ， 则 h0=400-50=350mm。 根据公式 e-（B+h0）≥80mm 即 ： 750- （ 300+350 ） =100mm ＞ 80mm 满足安全缝隙宽度要求
2、山墙为承重墙 山墙为砌体承重墙时，墙内缘与横向 定位轴线的距离 λ 应按砌体的块料类别为 半块或半块的倍数或墙厚的一半。 （图15-5）
上一张 下一张 主 页
退 出
二、纵向定位轴线
纵向定位轴线在柱身通过处是屋面大 梁标志尺寸端部的位置，也是大型屋面板 边缘的位置。
上一张 下一张 主 页
退 出
二、纵向定位轴线
退 出
一、横向定位轴线
（一）中间柱与横向定位轴线的联系 除横向变形缝及端部排架柱外，中间 柱的中心线应与横向定位轴线相重合。 （图15-2）
上一张 下一张 主 页
退 出
一、横向定位轴线
（二）横向伸缩缝、防震缝处柱与横向定位 轴线的联系横向伸缩缝、防震缝处柱应采 用双柱及两条横向定位轴线，柱中心线均 应自定位轴线向两侧各移600MM，两条横 向定位轴线所需缝宽度 ae 应符合国ຫໍສະໝຸດ 现行 有关标准的规定。 （图15-3）
定位轴线的名词解释
定位轴线的名词解释定位轴线在现代社会中扮演着重要的角色。
它是一种用于确定、标记地理位置或其他对象位置的参考线。
定位轴线可以应用于不同的领域，包括地理学、测量学、建筑学、导航系统等等。
在本文中，我们将深入探讨定位轴线的定义、特点以及应用。
一、定位轴线的定义定位轴线是指在一个坐标系中用来确定位置的一条直线或曲线，它作为一个固定的参考标准，通过确定某个位置相对于其他位置的关系。
无论是二维还是三维，定位轴线都起到了确定位置和方向的作用。
二、定位轴线的特点1. 准确性：定位轴线的主要特点之一是高度准确。
通过使用精确的技术手段，如全球定位系统（GPS）、地理信息系统（GIS）以及其他测量仪器，可以在地球上的任何位置准确地标记和测量定位轴线。
2. 多样性：定位轴线的应用领域多种多样。
无论是地理学家在绘制地图时，建筑师在设计建筑物时，还是船舶导航员在航行时，定位轴线都是必不可少的工具。
此外，它还可以用于车辆导航、航空航天、农业和环境监测等领域。
3. 可视性：定位轴线通常是可见的，可以通过标志物、地标、测量器具等标记或标识。
例如，地球上的经线和纬线是定位轴线的一个常见示例，它们被用于确定地球上的位置，并在地图上进行标记。
三、定位轴线的应用1. 地理定位：定位轴线在地理学中有重要的应用。
世界地图上的经纬度线是用来定位地球上的位置的重要标志。
通过确定特定的纬度和经度，地理学家可以定位一个地点的准确位置，并进行地理研究或规划。
2. 建筑设计：在建筑学中，定位轴线被用于确定建筑物的位置和方向。
建筑师使用定位轴线来确保建筑物与周围环境的协调，并保持其在城市规划或景观设计中的地位。
3. 航空导航：在航空领域，定位轴线是机场、航空器和导航系统中必不可少的组成部分。
航空导航系统通过定位轴线来确定飞机的位置和飞行方向，以确保安全的飞行。
4. 地下资源勘探：在地质学和矿产资源勘探中，定位轴线被用于确定地下矿藏的位置和深度。
定位轴线的准确性对于寻找地下矿藏以及进行石油和天然气勘探非常重要。
第四节 定位轴线
在建筑设计中经常把一些次要的建筑不见 用附加轴线进行编号，如非承重墙、装饰 柱等。附加轴线应以分数表示，并按照下 列规定进行编写。
附加定位轴线的编号 附加定位轴线的编号
12
表示2号轴线以后 附加的第一根轴线 (a)
3 C
表示C号轴线以后 附加的第三根轴线 (c)
101
表示1号轴线以前 附加的第一根轴线 (b)
二、墙体的竖向定位和标高
标高的种类及关系 绝对标高：又称绝对高程或海拔高度 相对标高：根据工程需要而自行选定的基 准面, 准面,一般以建筑物底层室内地面为零点的 标高称相对标高。 建筑标高：楼地层装修面层的标高 结构标高：楼地层结构表面的标高
顶层的竖向定位
三、定位轴线的编号
圆应用细实线绘制，直径8mm，详图可至 圆应用细实线绘制，直径8mm，详图可至 10mm。圆心应在定位轴线的延长线上。 10mm。圆心应在定位轴线的延长线上。 标号横向由左至右递增，纵向又下至上递 增。 横向阿拉伯数字，纵向大写拉丁字母。不 使用I 使用I、O、Z。编号不够使用双字母。
αe
t-120
t αe αi
墙按外承重墙处理 墙按非承重墙处理 注:αi ---- 插入距 αe----变形缝宽度
变 形 缝 外 墙 与 墙 垛 交 界 处 定 位 轴 线
（2）当变形缝处量测均为墙体时。如两侧 墙体均为承重墙，平面定位轴线应分别设 在距顶层墙体内缘120mm处。如两侧墙体 在距顶层墙体内缘120mm处。如两侧墙体 均为非承重墙，平面定位轴线应分别与顶 层内缘重合。
（四）变形缝处定位轴线 变形缝处通常设置双轴线。 （1）当变形缝处一侧为墙体，另一侧为墙 垛时，墙垛的外缘应与平面定位轴线重合。 墙体如果是外承重墙时，平面定位轴线距 顶层墙内缘120mm；墙体如果是非承重墙 顶层墙内缘120mm；墙体如果是非承重墙 时，平面定位轴线应与顶层墙内缘重合。t Nhomakorabeat
附加定位轴线的编号 附加定位轴线的编号
12
表示2号轴线以后 附加的第一根轴线 (a)
3 C
表示C号轴线以后 附加的第三根轴线 (c)
101
表示1号轴线以前 附加的第一根轴线 (b)
二、墙体的竖向定位和标高
标高的种类及关系 绝对标高：又称绝对高程或海拔高度 相对标高：根据工程需要而自行选定的基 准面, 准面,一般以建筑物底层室内地面为零点的 标高称相对标高。 建筑标高：楼地层装修面层的标高 结构标高：楼地层结构表面的标高
顶层的竖向定位
三、定位轴线的编号
圆应用细实线绘制，直径8mm，详图可至 圆应用细实线绘制，直径8mm，详图可至 10mm。圆心应在定位轴线的延长线上。 10mm。圆心应在定位轴线的延长线上。 标号横向由左至右递增，纵向又下至上递 增。 横向阿拉伯数字，纵向大写拉丁字母。不 使用I 使用I、O、Z。编号不够使用双字母。
αe
t-120
t αe αi
墙按外承重墙处理 墙按非承重墙处理 注:αi ---- 插入距 αe----变形缝宽度
变 形 缝 外 墙 与 墙 垛 交 界 处 定 位 轴 线
（2）当变形缝处量测均为墙体时。如两侧 墙体均为承重墙，平面定位轴线应分别设 在距顶层墙体内缘120mm处。如两侧墙体 在距顶层墙体内缘120mm处。如两侧墙体 均为非承重墙，平面定位轴线应分别与顶 层内缘重合。
（四）变形缝处定位轴线 变形缝处通常设置双轴线。 （1）当变形缝处一侧为墙体，另一侧为墙 垛时，墙垛的外缘应与平面定位轴线重合。 墙体如果是外承重墙时，平面定位轴线距 顶层墙内缘120mm；墙体如果是非承重墙 顶层墙内缘120mm；墙体如果是非承重墙 时，平面定位轴线应与顶层墙内缘重合。t Nhomakorabeat
定位轴线
• 在施工图中通常将房屋的基础、墙、柱、墩和 屋架等承重构件的轴线画出，并进行编号，以 便于施工放线和查阅图纸，这些轴线称为定位 轴线。 • 1、定位轴线采用点画线表示，轴线的编号用细 实线，直径为8~10mm，在平面的水平方向的编 号采用阿拉伯数字，从左向右依次编写。垂直 方向的编号，用大写的拉丁字母编写。在较简 单或对称的房屋，平面图的编号一般标注在图 形的下方和左侧，较复杂的或不对称房屋，图 形的上方和右侧也可标注。
2、对于一些与主要承重构件相联系的次 要构件，它的定位轴线一般作为附加轴 线，编号可用分数表示。分母表示前一 轴线的编号，分子表示附加轴线的编号， 用阿拉伯数字编写。当1号轴线或A轴线 之前需加设附加轴线的编号，应以分母 01或0A表示。
圆形平面定位轴线
折线形平面定位轴线
• 标高 • 在总平面图、平面图、立面图和剖面图上， 经常用标高符号表示某一部位的高度，标 高的数值以米为单位，一般注到小数点后 三位（总平面图中为二位数）。标高数字 前有“-”号，表示该处完成面低于零点标 高。标高可以分为相对标高和绝对标高。
风向频率玫瑰图
• 1、绝对标高：我国把青岛黄海的平均海 平面定为绝对标高的零点，其它各地标 高都以它作为基准，在总平面图中的室 外整平地面的标高常采用绝对标高。 • ２、除总平面图外，一般都采用相对标 高，即把底层室内主要地坪标高定为相 对标高的零点，注写成±0.000，并在建 筑工程的总说明中说明相对标高与绝对 标高的关系。再由附近的水准点（绝对 标高）来测定拟建工程的底层地面标高。
建筑设计识图Ⅱ
主讲教师：李曌
• 详图符号
• 详图的位置和编号应以详图符号表示，详 图符号应以粗实线绘制，直径为14mm，详 图如与被索引图样在同一张图纸上，用阿 拉伯数字编号，如不在一张图纸上，可用 细实线在详图符号内画一水平直径，在上 半圆注明详图的编号，在下半圆中注明被 索引的图纸编号。
2、对于一些与主要承重构件相联系的次 要构件，它的定位轴线一般作为附加轴 线，编号可用分数表示。分母表示前一 轴线的编号，分子表示附加轴线的编号， 用阿拉伯数字编写。当1号轴线或A轴线 之前需加设附加轴线的编号，应以分母 01或0A表示。
圆形平面定位轴线
折线形平面定位轴线
• 标高 • 在总平面图、平面图、立面图和剖面图上， 经常用标高符号表示某一部位的高度，标 高的数值以米为单位，一般注到小数点后 三位（总平面图中为二位数）。标高数字 前有“-”号，表示该处完成面低于零点标 高。标高可以分为相对标高和绝对标高。
风向频率玫瑰图
• 1、绝对标高：我国把青岛黄海的平均海 平面定为绝对标高的零点，其它各地标 高都以它作为基准，在总平面图中的室 外整平地面的标高常采用绝对标高。 • ２、除总平面图外，一般都采用相对标 高，即把底层室内主要地坪标高定为相 对标高的零点，注写成±0.000，并在建 筑工程的总说明中说明相对标高与绝对 标高的关系。再由附近的水准点（绝对 标高）来测定拟建工程的底层地面标高。
建筑设计识图Ⅱ
主讲教师：李曌
• 详图符号
• 详图的位置和编号应以详图符号表示，详 图符号应以粗实线绘制，直径为14mm，详 图如与被索引图样在同一张图纸上，用阿 拉伯数字编号，如不在一张图纸上，可用 细实线在详图符号内画一水平直径，在上 半圆注明详图的编号，在下半圆中注明被 索引的图纸编号。
定位轴线及其编号
定位轴线及其编号·定位轴线是确定各构件相互位置的基准线·构配件的定位又分为水平面内的定位与竖向定位一、砖墙的平面定位轴线1.承重内墙的定位2.承重外墙的定位3.非承重内、外墙的定位4.带壁柱的外墙定位1)承重内墙的定位使顶层墙身中线位于该墙的定位轴线上。
2)承重外墙的定位承重外墙墙身的内墙皮距该墙的定位轴线间距为120mm。
3)非承重内、外墙的定位可以按与承重内、外墙的定位相同，也可使内墙皮与定位轴线重合。
4)带内、外壁柱外墙的定位既可以使墙身内皮与定位轴线重合，也可以使距墙身内皮120mm处与平面定位轴线重合。
二、变形缝处砖墙的平面定位1.一侧为承重墙，一侧为墙垛2.一侧为非承重墙，一侧为墙垛3.两侧为承重墙4.两侧均为非承重墙体三、高低层分界处砖墙定位轴线如高低层分界处有变形缝,按变形缝处理方法；如无变形缝，按图示方法定位。
四、低层框架结构砖墙的定位轴线当低层为框架，上部为砖墙时，下层框架应与上部砖混结构的平面定位轴线相互对应。
五、砖墙的竖向定位竖向定位的目的是确定构配件的竖向位置和竖向尺寸。
其定位基准理解为房屋上某一水平平面。
常以楼层上表面作为本层的定位基准。
常以楼层上表面作为本层的定位基准。
六、定位轴线的编号横向定位轴线的编号应从左到右用阿拉伯数字注写。
纵向定位轴线的编号应自下而上用拉丁字母编写，其中I、O、Z不用于轴线编号，以免与1、2、0混淆。
如字母数字不够，可用AA、BA或A1、A2代替。
定位轴线也可以分区注写。
“分区号-该区轴线号”。
附加轴线应用分数表示。
第四节 定位轴线
定位轴线与墙体内缘重合
内壁柱时 外壁柱时
定位轴线距墙体内缘120mm
内壁柱时 外壁柱时
（六）高地层分界处的墙体定位轴线 （1）高低层分界处不射变形缝时，应按高 层部分承重外墙定位轴线处理，平面定位 轴线应距墙体内缘120mm，并与地层定位 轴线应距墙体内缘120mm，并与地层定位 轴线重合。 （2）高地层分界处设变形缝时，应按变形 缝处墙体平面定位处理。
在建筑设计中经常把一些次要的建筑不见 用表示，并按照下 列规定进行编写。
附加定位轴线的编号 附加定位轴线的编号
12
表示2号轴线以后 附加的第一根轴线 (a)
3 C
表示C号轴线以后 附加的第三根轴线 (c)
101
表示1号轴线以前 附加的第一根轴线 (b)
附加定位轴线的编号表示22号轴线以后附加的第一根轴线号轴线以后附加的第一根轴线a表示cc号轴线以后附加的第三根轴线号轴线以后附加的第三根轴线c表示aa号轴线以前附加的第二根轴线号轴线以前附加的第二根轴线d表示11号轴线以前附加的第一根轴线号轴线以前附加的第一根轴线b121013c2oa2oa详图的轴线编号用于两根轴线时用于三根或三根以上轴线时用于三根以上连续编号的轴线时用于两根轴线时用于三根或三根以上轴线时用于三根以上连续编号的轴线时1313111536
平面定位轴线及编号 –平面定位轴线应设横向定位轴线和纵向定位轴 线。
细点画线
圆圈直径为8mm或 圆圈直径为8mm或10mm 8mm
1 A
三、定位轴线的编号
当建筑规模较大时，定位轴线也可采用分 区编号。编号的注写方式应为分区号—— 区编号。编号的注写方式应为分区号—— 该区轴线号。
三、定位轴线的编号
2 OA
表示A号轴线以前 附加的第二根轴线 (d)
内壁柱时 外壁柱时
定位轴线距墙体内缘120mm
内壁柱时 外壁柱时
（六）高地层分界处的墙体定位轴线 （1）高低层分界处不射变形缝时，应按高 层部分承重外墙定位轴线处理，平面定位 轴线应距墙体内缘120mm，并与地层定位 轴线应距墙体内缘120mm，并与地层定位 轴线重合。 （2）高地层分界处设变形缝时，应按变形 缝处墙体平面定位处理。
在建筑设计中经常把一些次要的建筑不见 用表示，并按照下 列规定进行编写。
附加定位轴线的编号 附加定位轴线的编号
12
表示2号轴线以后 附加的第一根轴线 (a)
3 C
表示C号轴线以后 附加的第三根轴线 (c)
101
表示1号轴线以前 附加的第一根轴线 (b)
附加定位轴线的编号表示22号轴线以后附加的第一根轴线号轴线以后附加的第一根轴线a表示cc号轴线以后附加的第三根轴线号轴线以后附加的第三根轴线c表示aa号轴线以前附加的第二根轴线号轴线以前附加的第二根轴线d表示11号轴线以前附加的第一根轴线号轴线以前附加的第一根轴线b121013c2oa2oa详图的轴线编号用于两根轴线时用于三根或三根以上轴线时用于三根以上连续编号的轴线时用于两根轴线时用于三根或三根以上轴线时用于三根以上连续编号的轴线时1313111536
平面定位轴线及编号 –平面定位轴线应设横向定位轴线和纵向定位轴 线。
细点画线
圆圈直径为8mm或 圆圈直径为8mm或10mm 8mm
1 A
三、定位轴线的编号
当建筑规模较大时，定位轴线也可采用分 区编号。编号的注写方式应为分区号—— 区编号。编号的注写方式应为分区号—— 该区轴线号。
三、定位轴线的编号
2 OA
表示A号轴线以前 附加的第二根轴线 (d)
定位轴线是确定建筑构物主要结构或构件位置及标志尺寸解析
湖南工程职业技术学院
有时根据建筑空间 的要求，也可以把 平面定位轴线设在 距离内墙某一外缘 120mm处，如图 2-1-11（b）所示。
（b）偏轴线
湖南工程职业技术学院
3．非承重墙定位轴线 由于非承重墙没有支撑上部水平 承重构件的任务，因此，平面定 位轴线的定位就比较灵活。非承 重墙除了可按承重墙定位轴线的 规定定位之外，还可以使墙身内 缘与平面定位轴线重合。
1．4．4 定位轴线
定位轴线是确定建筑构物主要结构或构 件位置及标志尺寸的基准线。它既是建 筑设计的需要，也是施工中定位、放线 的重要依据。为了实现建筑工业化，尽 量减少预制构件的类型，达到构件标准 化、系列化、通用化和商品化，充分发 挥投资效益，就应当合理选择定位轴线。 为此，我国颁布了相应的技术标准，分 别对砖混结构建筑和大型板材结构建筑 的定位轴线划分原则作了具体规定。以 湖南工程职业技术学院
湖南工程职业技术学院
4．带壁 柱外墙的 墙体内缘 与平面定 位轴线重 合，如图 2-1-12a、 b所示。
(a) 内壁柱时 (b) 外壁柱时
湖南工程职业技术学院
或距墙体内缘 120mm处与 平面定位轴线 重合，如图21-1（c）、 （d）。
(
c) 内壁柱时
(d) 外壁柱时
图2-1-12 带壁柱外墙的定位轴线
在建筑平面图上，平面定位轴线一般按 纵、横两个方向分别编号。横向定位轴 线应用阿拉伯数字，从左至右顺序编号； 纵向定位轴线应用大写拉丁字母，从下 至上顺序编号，如图 2-1-19 所示。大 写拉丁字母中的 I、O、Z三个字母不得 使用为轴线编号，以免与数字1、0、2 混淆。如字母数量不够使用，可增用双 字 母 或 单 字 母 加 数 字 注 脚 ， 如 AA、 BB、……YY或A1、B1、…Y1。 湖南工程职业技术学院
2019-2020年整理-定位轴线切实实在定汇编
（2）变形缝两侧墙体带联系尺寸
（3）变形缝一侧为墙体，另一侧为墙垛
（三）带壁柱外ห้องสมุดไป่ตู้的定位轴线
二、竖向定位
结构标高加上楼 面或地面面层构 造厚度等于建筑 标高。 1、楼面、地面 的竖向定位
2、顶层的竖向定位
第二节 定位轴线的确定 一、平面定位
（一）墙和柱的定位轴线 1、承重墙的定位轴线 承重内墙 承重外墙 2、非承重墙定位轴线 3、柱的定位轴线 中柱 边柱
上一张 下一张 主 页 退 出
（二）变形缝处定位轴线 为了满足变形缝两侧结构处理的要求， 变形缝处一般设置双轴线。 （1）变形缝处两侧为墙体 两侧为承重墙 两侧为非承重墙
定位轴线及编号
(1)内墙
屋顶楼板
内
外
楼层楼板
(2)外墙
混合结构墙体定位轴线
1. 平面定位轴线及其编号
结构实例: (2)框架结构建筑
框架结构建筑中柱定位轴线一般与顶 层柱截面中心线相重合。边柱定位轴 线一般与顶层柱截面中心线重合或距 柱外缘250mm处
框架结构柱定位轴线
2.标高
用来表示建筑构件的竖向位置
(1)表示符号： (2)竖向高度的标准位置（零点位置）： •建筑物底层地面，一般用±0.000表示。
t-120
1ห้องสมุดไป่ตู้0
t
(a)距墙内缘120mm定位
(b)与墙内缘重合处定位
层高: 上下楼层之间的竖向距离。
地面面层 上表面
净高：楼地面到顶棚或板下凸出物 （梁底）的垂直距离。
砖墙的竖向定位
2.标高
(3)各构件的建筑标高规定：
a.平屋顶的建筑标高 应标在屋顶的结构层 上表面；
（2）屋顶
b.坡屋顶的建筑标高 常标在屋顶结构层上 表面与外墙定位轴线 的相交处。
c.门窗洞口：门窗洞口的 建筑标高应标在结构层 表面。 d.檐口：檐口的建筑标 高应标在面层的上表面。
定位轴线及其编号
平面定位轴线及其编号
横向定位轴线 平面定位轴线 纵向定位轴线 （1）横向定位轴线的编号应从左至右用 阿拉伯数字注写 （2）纵向定位轴线的编号应自下向上用 拉丁字母编写 （ I、O、Z不得用于轴
线编号，以免与数字1、0、2混淆 .字母数
I、O、 Z
字不够，可用AA、BA……或A1、B1等标注 ）
定位轴线及其编号定位轴线及其编号平面定位轴线及其编号平面定位轴线及其编号平面定位轴线平面定位轴线横向定位轴线横向定位轴线纵向定位轴线纵向定位轴线11横向定位轴线的编号应从左至右用横向定位轴线的编号应从左至右用阿拉伯数字注写阿拉伯数字注写22纵向定位轴线的编号应自下向上用纵向定位轴线的编号应自下向上用拉丁字母编写拉丁字母编写iioozz不得用于轴不得用于轴线编号以免与数字线编号以免与数字110022混淆混淆
屋顶楼板
内
外
楼层楼板
(2)外墙
混合结构墙体定位轴线
1. 平面定位轴线及其编号
结构实例: (2)框架结构建筑
框架结构建筑中柱定位轴线一般与顶 层柱截面中心线相重合。边柱定位轴 线一般与顶层柱截面中心线重合或距 柱外缘250mm处
框架结构柱定位轴线
2.标高
用来表示建筑构件的竖向位置
(1)表示符号： (2)竖向高度的标准位置（零点位置）： •建筑物底层地面，一般用±0.000表示。
t-120
1ห้องสมุดไป่ตู้0
t
(a)距墙内缘120mm定位
(b)与墙内缘重合处定位
层高: 上下楼层之间的竖向距离。
地面面层 上表面
净高：楼地面到顶棚或板下凸出物 （梁底）的垂直距离。
砖墙的竖向定位
2.标高
(3)各构件的建筑标高规定：
a.平屋顶的建筑标高 应标在屋顶的结构层 上表面；
（2）屋顶
b.坡屋顶的建筑标高 常标在屋顶结构层上 表面与外墙定位轴线 的相交处。
c.门窗洞口：门窗洞口的 建筑标高应标在结构层 表面。 d.檐口：檐口的建筑标 高应标在面层的上表面。
定位轴线及其编号
平面定位轴线及其编号
横向定位轴线 平面定位轴线 纵向定位轴线 （1）横向定位轴线的编号应从左至右用 阿拉伯数字注写 （2）纵向定位轴线的编号应自下向上用 拉丁字母编写 （ I、O、Z不得用于轴
线编号，以免与数字1、0、2混淆 .字母数
I、O、 Z
字不够，可用AA、BA……或A1、B1等标注 ）
定位轴线及其编号定位轴线及其编号平面定位轴线及其编号平面定位轴线及其编号平面定位轴线平面定位轴线横向定位轴线横向定位轴线纵向定位轴线纵向定位轴线11横向定位轴线的编号应从左至右用横向定位轴线的编号应从左至右用阿拉伯数字注写阿拉伯数字注写22纵向定位轴线的编号应自下向上用纵向定位轴线的编号应自下向上用拉丁字母编写拉丁字母编写iioozz不得用于轴不得用于轴线编号以免与数字线编号以免与数字110022混淆混淆
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
13 单层工业厂房定位轴线
本章提要
本章内容：柱网尺寸及定位轴线的定位 学习重点：掌握柱网尺寸的含义及纵横
向定位轴线的定位原则。
本章内容
13.1 柱网尺寸 13.2 定位轴线的定位
13.1 柱网尺寸
柱网是厂房承重柱的定位轴线在平面上 排列所形成的网格。柱网尺寸的确定实际上 就是确定厂房的跨度和柱距(图13.1) 。
13.2.1.3 横向变形缝处柱与横向定位轴线的定位
横向伸缩缝、防震缝处的柱应采用双柱及 两条横向定位轴线。(图13.5)
此定位方法，既保证了双柱间有一定的距 离且有各自的基础杯口，以便于柱的安装，同 时又保证了厂房结构不致因设有伸缩缝或防震 缝而改变屋面板、吊车梁等纵向构件的规格， 施工简单。
13.2.2 纵向定位轴线
跨度是柱子纵向定位轴线间的距离； 柱距是相邻柱子横向定位轴线间的距离。
厂房的跨度在18m或18m以下时，应采 用扩大模数30M数列。在18m以上时，应采 用扩大模数60M数列。单层厂房的柱距应采 用扩大模数60M数列；厂房山墙处抗风柱柱 距宜采用扩大模数15M数列。
13.2 定位轴线的定位
13.2.1 横向定位轴线
(1)封闭结合 指纵向定位轴线与边柱外缘、外墙内缘
三者相重合的定位方法(图13.7(a))。这样确 定的轴线称为“封闭轴线”。 (2)非封闭结合
指纵向定位轴线与柱外缘、墙内缘不相 重合，中间出现联系尺寸的定位方法(图 13.7(b))。
当纵向定位轴线与柱子外缘间有联系尺寸 时，屋架标志尺寸端部与柱子外缘、墙身内缘 不能重合，屋面板边缘与墙体之间出现空隙， 因此，屋顶上部空隙需作构造处理。处理方法 一般有挑砖、加铺补充小板及结合檐沟构造处 理(图13.8)三种方法。
设变形缝时的等高跨中柱
❖ 当等高跨厂房设有纵向伸缩缝时，可采用 单柱并设两条纵向定位轴线。(图13.11)
❖ 高跨厂房需设置纵向防震缝时，应采用双 柱及两条纵向定位轴线。(图13.12)
（2）不等高跨中柱与纵向定位轴线的定位
无变形缝时的不等高跨中柱
❖ 高跨采用封闭结合，且高跨封墙底面高于低跨屋面， 宜采用一条纵向定位轴线，若封墙底面低于低跨屋 面，宜采用两条纵向定位轴线。(图13.13(a)、(b))。
❖ 当高跨采用非封闭结合，上柱外缘与纵向定位轴线 不能重合，应采用两条纵向定位轴线。(图13.13(c)、 (d))。
Байду номын сангаас
有变形缝时的不等高跨中柱
❖ 等高跨处采用单柱并设纵向伸缩缝时，应采用两条 纵向定位轴线，并设插入距。(图13.14)
❖ 当厂房不等高跨处需设置防震缝时，应采用双柱和 两条纵向定位轴线的定位方法，柱与纵向定位轴线 的定位规定与边柱相同。(图13.15)
当厂房采用承重墙结构时，承重外墙的 墙内缘与纵向定位轴线间的距离宜为半块砌 体的倍数，或使墙体的中心线与纵向定位轴 线相重合(图13.9(a))。若为带壁柱的承重墙， 其内缘与纵向定位轴线相重合，或与纵向定 位轴线相间半块或半块砌体的倍数(图 13.9(b)、(c))。
13.2.2.2 中柱与纵向定位轴线的定位
13.2.1.2 山墙处横向定位轴线的定位
山墙为非承重墙时， 墙内缘与横向定位轴线相 重合，且端部柱的中心线 应自定位轴线向内移 600mm(图13.3)。
山墙为砌体承重时， 墙内缘与横向定位轴线间 的距离应按砌体块材类别 分别为半块或半块的倍数 或墙厚的一半，以保证伸 入山墙内的屋面板与砌体 之间有足够的搭接长度。 (图13.4)
纵向定位轴线主要用来标定厂房横向 构件的标志端部，如屋架的标志尺寸以及 大型屋面板的边缘。厂房纵向定位轴线应 视其位置不同而具体确定。
13.2.2.1 外墙、边柱与纵向定位轴线的定位
在有吊车的厂房中，为使吊车规格与厂房结构 相协调，确定二者的关系如下(图13.6)：
S L 2e
式中
L——厂房跨度，即纵向定位轴线间的距离； S——吊车跨度，即吊车轨道中心线间的距离； e——吊车轨道中心线至定位轴线间的距离。
厂房横向定位轴线主要用来标定纵向构 件的标志端部，如屋面板、吊车梁、连系梁、 基础梁、墙板、纵向支撑等。
13.2.1.1 中间柱与横向定位轴线的定位
除了靠山墙的端部柱及 横向变形缝两侧的柱以外， 一般中间柱的中心线与横向 定位轴线相重合，且横向定 位轴线通过柱基础、屋架中 心线及各纵向连系构件的接 缝中心(图13.2)。
(1)等高跨中柱与纵向定位轴线的定位 无变形缝时的等高跨中柱
❖ 等高厂房的中柱宜设单柱和一条纵向定位轴线， 柱的中心线宜与纵向定位轴线相重合(图 13.10(a)) 。
❖ 等高厂房的中柱，由于相邻跨内的桥式吊车起重 量在30t以上，厂房柱距较大或有其他构造要求时 需设置插入距。中柱可采用单柱，并设两条纵向 定位轴线(图13.10(b)) 。
13.2.3 纵横跨相交处定位轴线的定位
纵横跨交接处一般设有变形缝，使两侧结构 各自独立，所以纵横跨分别有各自的柱列和定位 轴线，可按各自的柱列和定位轴线关系，遵循各 自原则定位。
(1)当山墙比侧墙低，且长度等于或小于侧 墙时，采用双柱单墙处理，墙体属于横跨。
(2)当山墙比侧墙短而高时，应采用双柱双 墙(至少在低跨柱顶及其以上部分用双墙)，并设 置伸缩缝或防震缝。(图13.16)
本章提要
本章内容：柱网尺寸及定位轴线的定位 学习重点：掌握柱网尺寸的含义及纵横
向定位轴线的定位原则。
本章内容
13.1 柱网尺寸 13.2 定位轴线的定位
13.1 柱网尺寸
柱网是厂房承重柱的定位轴线在平面上 排列所形成的网格。柱网尺寸的确定实际上 就是确定厂房的跨度和柱距(图13.1) 。
13.2.1.3 横向变形缝处柱与横向定位轴线的定位
横向伸缩缝、防震缝处的柱应采用双柱及 两条横向定位轴线。(图13.5)
此定位方法，既保证了双柱间有一定的距 离且有各自的基础杯口，以便于柱的安装，同 时又保证了厂房结构不致因设有伸缩缝或防震 缝而改变屋面板、吊车梁等纵向构件的规格， 施工简单。
13.2.2 纵向定位轴线
跨度是柱子纵向定位轴线间的距离； 柱距是相邻柱子横向定位轴线间的距离。
厂房的跨度在18m或18m以下时，应采 用扩大模数30M数列。在18m以上时，应采 用扩大模数60M数列。单层厂房的柱距应采 用扩大模数60M数列；厂房山墙处抗风柱柱 距宜采用扩大模数15M数列。
13.2 定位轴线的定位
13.2.1 横向定位轴线
(1)封闭结合 指纵向定位轴线与边柱外缘、外墙内缘
三者相重合的定位方法(图13.7(a))。这样确 定的轴线称为“封闭轴线”。 (2)非封闭结合
指纵向定位轴线与柱外缘、墙内缘不相 重合，中间出现联系尺寸的定位方法(图 13.7(b))。
当纵向定位轴线与柱子外缘间有联系尺寸 时，屋架标志尺寸端部与柱子外缘、墙身内缘 不能重合，屋面板边缘与墙体之间出现空隙， 因此，屋顶上部空隙需作构造处理。处理方法 一般有挑砖、加铺补充小板及结合檐沟构造处 理(图13.8)三种方法。
设变形缝时的等高跨中柱
❖ 当等高跨厂房设有纵向伸缩缝时，可采用 单柱并设两条纵向定位轴线。(图13.11)
❖ 高跨厂房需设置纵向防震缝时，应采用双 柱及两条纵向定位轴线。(图13.12)
（2）不等高跨中柱与纵向定位轴线的定位
无变形缝时的不等高跨中柱
❖ 高跨采用封闭结合，且高跨封墙底面高于低跨屋面， 宜采用一条纵向定位轴线，若封墙底面低于低跨屋 面，宜采用两条纵向定位轴线。(图13.13(a)、(b))。
❖ 当高跨采用非封闭结合，上柱外缘与纵向定位轴线 不能重合，应采用两条纵向定位轴线。(图13.13(c)、 (d))。
Байду номын сангаас
有变形缝时的不等高跨中柱
❖ 等高跨处采用单柱并设纵向伸缩缝时，应采用两条 纵向定位轴线，并设插入距。(图13.14)
❖ 当厂房不等高跨处需设置防震缝时，应采用双柱和 两条纵向定位轴线的定位方法，柱与纵向定位轴线 的定位规定与边柱相同。(图13.15)
当厂房采用承重墙结构时，承重外墙的 墙内缘与纵向定位轴线间的距离宜为半块砌 体的倍数，或使墙体的中心线与纵向定位轴 线相重合(图13.9(a))。若为带壁柱的承重墙， 其内缘与纵向定位轴线相重合，或与纵向定 位轴线相间半块或半块砌体的倍数(图 13.9(b)、(c))。
13.2.2.2 中柱与纵向定位轴线的定位
13.2.1.2 山墙处横向定位轴线的定位
山墙为非承重墙时， 墙内缘与横向定位轴线相 重合，且端部柱的中心线 应自定位轴线向内移 600mm(图13.3)。
山墙为砌体承重时， 墙内缘与横向定位轴线间 的距离应按砌体块材类别 分别为半块或半块的倍数 或墙厚的一半，以保证伸 入山墙内的屋面板与砌体 之间有足够的搭接长度。 (图13.4)
纵向定位轴线主要用来标定厂房横向 构件的标志端部，如屋架的标志尺寸以及 大型屋面板的边缘。厂房纵向定位轴线应 视其位置不同而具体确定。
13.2.2.1 外墙、边柱与纵向定位轴线的定位
在有吊车的厂房中，为使吊车规格与厂房结构 相协调，确定二者的关系如下(图13.6)：
S L 2e
式中
L——厂房跨度，即纵向定位轴线间的距离； S——吊车跨度，即吊车轨道中心线间的距离； e——吊车轨道中心线至定位轴线间的距离。
厂房横向定位轴线主要用来标定纵向构 件的标志端部，如屋面板、吊车梁、连系梁、 基础梁、墙板、纵向支撑等。
13.2.1.1 中间柱与横向定位轴线的定位
除了靠山墙的端部柱及 横向变形缝两侧的柱以外， 一般中间柱的中心线与横向 定位轴线相重合，且横向定 位轴线通过柱基础、屋架中 心线及各纵向连系构件的接 缝中心(图13.2)。
(1)等高跨中柱与纵向定位轴线的定位 无变形缝时的等高跨中柱
❖ 等高厂房的中柱宜设单柱和一条纵向定位轴线， 柱的中心线宜与纵向定位轴线相重合(图 13.10(a)) 。
❖ 等高厂房的中柱，由于相邻跨内的桥式吊车起重 量在30t以上，厂房柱距较大或有其他构造要求时 需设置插入距。中柱可采用单柱，并设两条纵向 定位轴线(图13.10(b)) 。
13.2.3 纵横跨相交处定位轴线的定位
纵横跨交接处一般设有变形缝，使两侧结构 各自独立，所以纵横跨分别有各自的柱列和定位 轴线，可按各自的柱列和定位轴线关系，遵循各 自原则定位。
(1)当山墙比侧墙低，且长度等于或小于侧 墙时，采用双柱单墙处理，墙体属于横跨。
(2)当山墙比侧墙短而高时，应采用双柱双 墙(至少在低跨柱顶及其以上部分用双墙)，并设 置伸缩缝或防震缝。(图13.16)
