液晶字符显示
LCD1602液晶显示器
实验11：1602液晶显示屏显示(字符型液晶显示器)字符型液晶显示器用于数字、字母、符号并可显示少量自定义符号。
这类液晶显示器通常有16根接口线，下表是这16根线的定义。
字符型液晶接口说明编号符号引脚说明编号符号引脚说明1 Vss 电源地 9 D2 数据线22 Vdd 电源正 10 D3 数据线33 VL 液晶显示偏压信号 11 D4 数据线44 RS 数据/命令选择端 12 D5 数据线55 R/W 读/ 写选择端 13 D6 数据线66 E 使能信号 14 D7 数据线77 D0 数据线0 15 BLA 背光源正极8 D1 数据线1 16 BLK 背光源负极(本学习板配的内部已经接地)下图是字符型液晶显示器与单片机的接线图。
这用了P0口的8根线作为液晶显示器的数据线，用P20、P21、P22做为3根控制线。
字符型液晶显示器与单片机的接线图字符型液晶显示器的使用，字符型液晶显示器一般采用HD44780芯片做为控制器的。
1．字符型液晶显示器的驱动程序这个驱动程序适用于1602型字符液晶显示器，1) 初始化液晶显示器命令(RSTLCD)设置控制器的工作模式，在程序开始时调用。
参数：无。
2) 清屏命令(CLRLCD)清除屏幕显示的所有内容参数：无3) 光标控制命令(SETCUR)用来控制光标是否显示及是否闪烁参数：1个，用于设定显示器的开关、光标的开关及是否闪烁。
4) 写字符命令(WRITECHAR)在指定位置(行和列)显示指定的字符。
参数：共有3个，即行值、列值及待显示字符，分别存放在XPOS、YPOS和A中。
其中行值与列值均从0开始计数，A中可直接写入字符的符号，编译程序自动转化为该字符的ASCII值。
5) 字符串命令(WRITESTRING)在指定位置显示指定的一串字符。
参数：共有3个，即行值、列值和R0指向待显示字符串的内存首地址，字符串须以0结尾。
如果字符串的长度超过了从该列开始可显示的最多字符数，则其后字符被截断，并不在下行显示出来。
字符型液晶显示实验

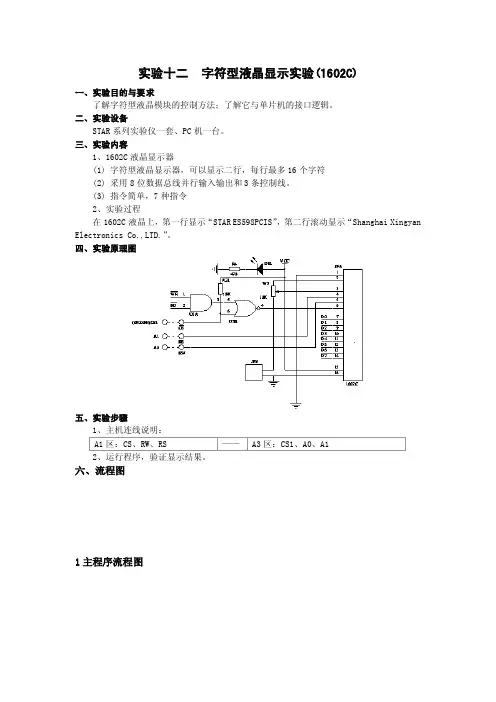

实验十二字符型液晶显示实验(1602C)一、实验目的与要求了解字符型液晶模块的控制方法；了解它与单片机的接口逻辑。
二、实验设备STAR系列实验仪一套、PC机一台。
三、实验内容1、1602C液晶显示器(1) 字符型液晶显示器，可以显示二行，每行最多16个字符(2) 采用8位数据总线并行输入输出和3条控制线。
(3) 指令简单，7种指令2、实验过程在1602C液晶上，第一行显示“STAR ES598PCIS”，第二行滚动显示“Shanghai Xingyan Electronics Co.,LTD.”。
四、实验原理图五、实验步骤1、主机连线说明：2、运行程序，验证显示结果。
六、流程图1主程序流程图①子程序延时15ms ②子程序延时5ms③子程序DL50ms ④子程序 DelayTime_Move⑤子程序：DL05S ⑥子程序：WrconNoBusy⑦子程序：写指令子程序：WR_Con⑧子程序：写数据子程序WR_Data⑨子程序：Clear_LCD 10子程序：Close_Cursor关光标子程序11：清行A:哪一行Clear_Line子程序12：设置光标A--光标位置子程序13：Set_DdramCursor设置光标A--光标位置A=00H～13H，光标在第一行；A=40H～53H，光标在第二行A=14H～27H，光标在第三行；A=54H～67H，光标在第四行Set_CgramCursor七、实验现象在1602C液晶上，第一行显示“STAR ES598PCIS”，第二行滚动显示“Shanghai Xingyan Electronics Co.,LTD.”。
1602字符型液晶显示器
1602字符型液晶显示器在单片机的人机交流界面中，一般的输出方式有以下几种：发光管、LED数码管、液晶显示器。
发光管和LED数码管比较常用，软硬件都比较简单，在前面章节已经介绍过，在此不作介绍，本章重点介绍字符型液晶显示器的应用。
在日常生活中，我们对液晶显示器并不陌生。
液晶显示模块已作为很多电子产品的通过器件，如在计算器、万用表、电子表及很多家用电子产品中都可以看到，显示的主要是数字、专用符号和图形。
1602字符型LCD简介:字符型液晶显示模块是一种专门用于显示字母、数字、符号等点阵式LCD，目前常用16*1，16*2，20*2和40*2行等的模块。
下面以长沙太阳人电子有限公司的1602字符型液晶显示器为例，介绍其用法。
一般1602字符型液晶显示器实物如图10-53：图10-53 1602字符型液晶显示器实物图1602LCD的基本参数及引脚功能:1602LCD分为带背光和不带背光两种，基控制器大部分为HD44780，带背光的比不带背光的厚，是否带背光在应用中并无差别，两者尺寸差别如下图10-54所示：图10-54 1602LCD尺寸图1602LCD主要技术参数：显示容量:16×2个字符芯片工作电压:4.5—5.5V工作电流:2.0mA(5.0V)模块最佳工作电压:5.0V字符尺寸:2.95×4.35(W×H)mm引脚功能说明1602LCD采用标准的14脚（无背光）或16脚（带背光）接口，各引脚接口说明如表10-13所示:编号符号引脚说明编号符号引脚说明1 VSS 电源地9 D2 数据2 VDD 电源正极10 D3 数据3 VL 液晶显示偏压11 D4 数据4 RS 数据/命令选择12 D5 数据5 R/W 读/写选择13 D6 数据6 E 使能信号14 D7 数据7 D0 数据15 BLA 背光源正极图10-55 读操作时序图10-56 写操作时序1602LCD的RAM地址映射及标准字库表:液晶显示模块是一个慢显示器件，所以在执行每条指令之前一定要确认模块的忙标志为低电平，表示不忙，否则此指令失效。
tft显示汉字的原理

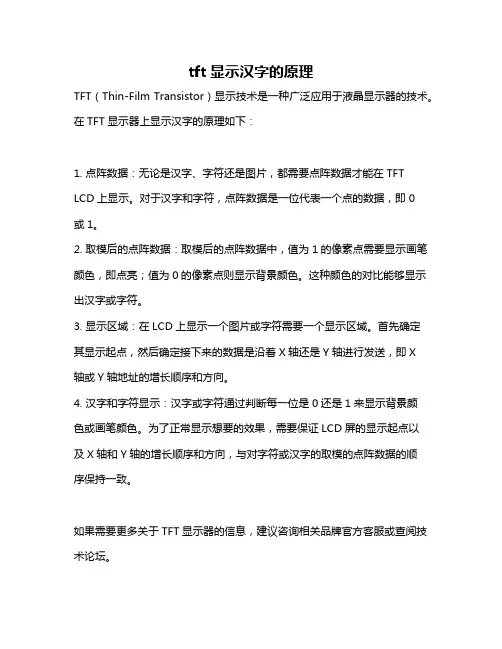

tft显示汉字的原理
TFT（Thin-Film Transistor）显示技术是一种广泛应用于液晶显示器的技术。
在TFT显示器上显示汉字的原理如下：
1. 点阵数据：无论是汉字、字符还是图片，都需要点阵数据才能在TFT LCD上显示。
对于汉字和字符，点阵数据是一位代表一个点的数据，即0
或1。
2. 取模后的点阵数据：取模后的点阵数据中，值为1的像素点需要显示画笔颜色，即点亮；值为0的像素点则显示背景颜色。
这种颜色的对比能够显示出汉字或字符。
3. 显示区域：在LCD上显示一个图片或字符需要一个显示区域。
首先确定
其显示起点，然后确定接下来的数据是沿着X轴还是Y轴进行发送，即X
轴或Y轴地址的增长顺序和方向。
4. 汉字和字符显示：汉字或字符通过判断每一位是0还是1来显示背景颜
色或画笔颜色。
为了正常显示想要的效果，需要保证LCD屏的显示起点以
及X轴和Y轴的增长顺序和方向，与对字符或汉字的取模的点阵数据的顺
序保持一致。
如果需要更多关于TFT显示器的信息，建议咨询相关品牌官方客服或查阅技术论坛。
在1602液晶上显示两行英文字符
//为稳定性考虑,最好把它写到循环里面
while(1);
}
sbit lcdwr=P1^6; //1602读写信号
sbit lcden=P1^7; //1602片选信号
uchar code dispbuf[]=" i love mcu";
uchar code dispbuf1[]="welcome**********1ms延时函数**********************/
write_comdata(0,0x80); //初始化显示地址
}
/**********************主函数*********************/
main()
{
lcdinitial(); //液晶显示初始化
write_charchuan(0x80,dispbuf); //写第二行字
void lcdinitial()
{
lcden=0;
write_comdata(0,0x38); //显示模式5*7
write_comdata(0,0x0c);
write_comdata(0,0x06); //设置指针+1 屏幕不移动
write_comdata(0,0x01); //清屏
//功能：显示两行英文字符
/***********************头文件*********************/
#include "regx52.h"
#define uint unsigned int
1602字符液晶显示原理+实例详解

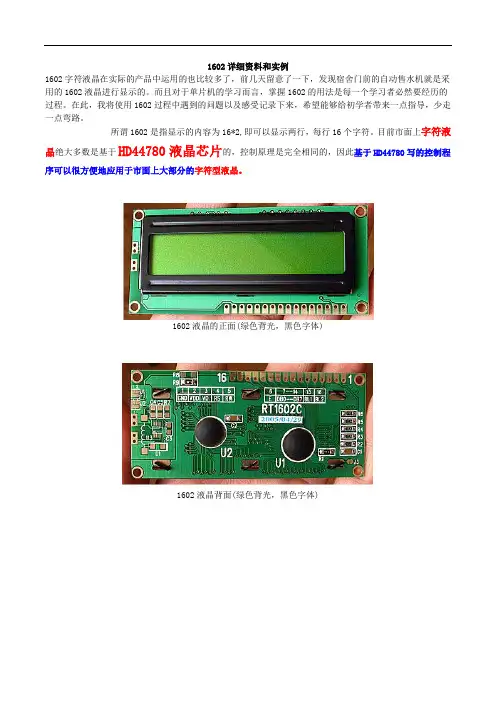

1602详细资料和实例1602字符液晶在实际的产品中运用的也比较多了，前几天留意了一下，发现宿舍门前的自动售水机就是采用的1602液晶进行显示的。
而且对于单片机的学习而言，掌握1602的用法是每一个学习者必然要经历的过程。
在此，我将使用1602过程中遇到的问题以及感受记录下来，希望能够给初学者带来一点指导，少走一点弯路。
所谓1602是指显示的内容为16*2,即可以显示两行，每行16个字符。
目前市面上字符液晶绝大多数是基于HD44780液晶芯片的，控制原理是完全相同的，因此基于HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。
1602液晶的正面(绿色背光，黑色字体)1602液晶背面(绿色背光，黑色字体)另一种1602液晶模块，显示屏是蓝色背光白色字体字符型LCD1602通常有14条引脚线或16条引脚线的LCD，多出来的2条线是背光电源线VCC(15脚)和地线GND(16脚)，其控制原理与14脚的LCD完全一样，引脚定义如下表所示：HD44780内置了DDRAM、CGROM和CGRAM。
DDRAM就是显示数据RAM，用来寄存待显示的字符代码。
共80个字节，其地址和屏幕的对应关系如下表：也就是说想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM的00H地址写入“A”字的代码（指A的字模代码，0x20～0x7F为标准的ASCII码，通过这个代码，在CGROM中查找到相应的字符显示）就行了。
但具体的写入是要按LCD模块的指令格式来进行的，后面我会说到的。
那么一行可有40个地址呀？是的，在1602中我们就用前16个就行了。
第二行也一样用前16个地址。
对应如下：DDRAM地址与显示位置的对应关系。
（事实上我们往DDRAM里的00H地址处送一个数据，譬如0x31(数字1的代码，见字模关系对照表)并不能显示1出来。
这是一个令初学者很容易出错的地方，原因就是如果你要想在DDRAM的00H地址处显示数据，则必须将00H加上80H，即80H，若要在DDRAM的01H处显示数据，则必须将01H加上80H即81H。
字符型液晶显示
摘要电子技术迅猛发展，液晶显示器件作为现代信息显示的重要媒体，在金融证券、体育、机场、交通、商业、广告宣传、邮电电信、指挥调度、国防军事等许多领域中得到了广泛应用。
因此液晶显示器件的研制、生产也的到了迅速的发展，并逐步形成产业，成为光电子行业的新兴产业领域。
目前，发展的LCD比较先进，LCD的优点较为明显，他体积小，容易控制，功能强，价格适宜，能够适应显示器的发展方向，因而在通信、家电、大屏幕投影等领域得到了越来越广泛的应用；随着社会经济的迅猛发展，工业生产逐渐实现了自动化，其中，设备的工作状态和生产过程状态的显示与监控起到了非常重要的作用，对于那些需要显示的信息量不是很大，分辨率不是很高，又需要制造成本相对比较低的场合，使用大、小屏幕LCD点阵显示器是比较经济适用的，它可以显示字符、数字、汉字和简单图形，可以根据需要使用不同字号、字型，显示亮度较高，并且对环境条件要求比较低。
关键词：字符，液晶显示器，Proteus、Keil C软件，单片机1 引言在日常生活中，我们对液晶显示器并不陌生。
液晶显示模块以作为很多电子产品通过器件，如在计算机、电用表、电子表及很多家用电子产品中都可以看到，显示的主要是数字、专用符号和图形。
在单片机的人机交流界面中，一般输出方式有：发光管、LED数码管、液晶显示器。
2 实验目的通过字符型液晶显示器接口电路设计与编程，掌握字符型液晶显示器的原理，学会使用字符型液晶显示器，并能够应用到实际的产品开发中。
3 实验环境首先在Proteus 软件环境下完成虚拟实例，然后利用相应的硬件模块搭建实际系统，并将两实例结果相比较。
4 实验内容74LS373(如图4-1)是常用的地址锁存器芯片，它实质是一个是带三态缓冲输出的8D触发器，在单片机系统中为了扩展外部存储器4.1 1脚是输出使能(OE),是低电平有效,当1脚是高电平时,不管输入3、4、7、8、13、14、17、18如何,也不管11脚(锁存控制端,G)如何,输出2(Q0)、5(Q1)、6(Q2)、9(Q3)、12(Q4)、15(Q5)、16(Q6)、19(Q7)全部呈现高阻状态(或者叫浮空状态);4.2 当1脚是低电平时,只要11脚(锁存控制端,G)上出现一个下降沿,输出2(Q0)、5(Q1)、6(Q2)、9(Q3)、12(Q4)、15(Q5)、16(Q6)、19(Q7)立即呈现输入脚3、4、7、8、13、14、17、18的状态.4.3锁存端LE 由高变低时，输出端8 位信息被锁存，直到LE 端再次有效。
字符型lcd1602的基本操作
字符型lcd1602的基本操作下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!字符型LCD1602的基本操作LCD1602是一种常用的字符型液晶显示屏，广泛应用于各种嵌入式系统和电子项目中。
液晶字符显示
液晶字符显示————————————————————————————————作者：————————————————————————————————日期：1.基本简介LCD1602工业字符型液晶，能够同时显示16x02即32个字符。
（16列2行）1602液晶也叫1602字符型液晶，它是一种专门用来显示字母、数字、符号等的点阵型液晶模块。
它由若干个5X7或者5X11等点阵字符位组成，每个点阵字符位都可以显示一个字符，每位之间有一个点距的间隔，每行之间也有间隔，起到了字符间距和行间距的作用，正因为如此所以它不能很好地显示图形（用自定义CGRAM，显示效果也不好）。
1602LCD是指显示的内容为16X2,即可以显示两行，每行16个字符液晶模块（显示字符和数字）。
目前市面上字符液晶绝大多数是基于HD44780液晶芯片的，控制原理是完全相同的，因此基于HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。
2.管脚功能1602采用标准的16脚接口，其中：第1脚：VSS为电源地第2脚：VCC接5V电源正极第3脚：V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高（对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度）。
第4脚：RS为寄存器选择，高电平1时选择数据寄存器、低电平0时选择指令寄存器。
第5脚：RW为读写信号线，高电平(1)时进行读操作，低电平(0)时进行写操作。
第6脚：E(或EN)端为使能(enable)端,高电平（1）时读取信息，负跳变时执行指令。
第7～14脚：D0～D7为8位双向数据端。
第15～16脚：空脚或背灯电源。
15脚背光正极，16脚背光负极。
⑶特性3.3V或5V工作电压，对比度可调内含复位电路提供各种控制命令,如：清屏、字符闪烁、光标闪烁、显示移位等多种功能有80字节显示数据存储器DDRAM内建有192个5X7点阵的字型的字符发生器CGROM 8个可由用户自定义的5X7的字符发生器CGRAM3特性应用+3.3V电压，对比度可调内含复位电路提供各种控制命令,如：清屏、字符闪烁、光标闪烁、显示移位等多种功能有80字节显示数据存储器DDRAM内建有192个5X7点阵的字型的字符发生器CGROM8个可由用户自定义的5X7的字符发生器CGRA。
实验9__字符型LCD液晶显示广告牌控制
实验9 字符型LCD液晶显示广告牌控制一、实验目的1、学习字符型LCD的显示原理。
2、学习掌握字符型LCD显示字符的用法。
二、实验预备知识LCD本身不发光，是通过借助外界光线照射液晶材料而实现显示的被动显示器件。
可以显示各种文字、数字、图形。
LM016L为字符型液晶显示器LCD，其图形符号、引脚及属性如图所示。
引脚说明如下：①数据线D7～D0②控制线（有3根：RS、RW、E）③1根地线Vss④两根电源线（V DD、V EE）LM016L的属性设置如下：①每行的字符数为16，行数为2；②时钟为250KHz；③行1的字符地址为80H～8FH④行2的字符地址为C0H～CFH 图5-61 LCD图形符号和引脚三、实验内容字符型LCD液晶显示器的接口电路原理图使用LCD显示两行字符，第一行正中间显示字符为“SHEN ZHEN”，第二行显示字符为“Tel0123456”。
四、程序设计步骤1、PROTEUS电路设计字符型LCD液晶显示器电路原理图如图5-62所示，设计在PROTEU ISIS平台中进行。
（1）新建设计文件菜单【file】/【New Design】,出现选择模板窗口,选中”DEFAULT”模板,再单击”OK”按钮,在文件名框中输入文件名,单击”保存”按钮,则保存新建设计文件,其后缀自动为.DSN。
（2）从PROTEUS库中选取元器件单击“P”按钮，在其左上角“Keywords”（关键字）一栏中输入以下元器件的关键字，将以下元器件添加到对象选择器中。
①AT89C51：单片机②RES：电阻③LM0160L：16×2字符LCD显示器④CAP、CAP-ELEC：电容、电解电容⑤POT-HG：电位器⑥CRYSTAL：晶振（3）放置元器件：按照原理图合理放置元器件。
（4）放置电源和地（终端）单击工具栏中的终端按钮，在对象选择器中选取电源（POWER）、地（GROUND），用上述放置元器件方法分别放置于编辑区中。
玩转12864液晶--显示字符
在我们常用的人机交互显示界面中，除了数码管，LED，以及我们之前已经提到的LCD1602之外，还有一种液晶屏用的比较多。
相信接触过单片机的朋友都知道了，那就是12864液晶。
顾名思义，12864表示其横向可以显示128个点，纵向可以显示64个点。
我们常用的12864液晶模块中有带字库的，也有不带字库的，其控制芯片也有很多种，如KS0108T6963，ST7920等等。
在这里我们以ST7920为主控芯片的12864液晶屏来学习如何去驱动它。
(液晶屏采用金鹏的OCMJ4X8C)关于这个液晶屏的更多信息，请参考它的DATASHEET，附件中有下载。
我们先来了解一下它的并行连接情况。
下面是电路连接图从上面的图可以看出，液晶模块和单片机的连接除了P0口的8位并行数据线之外，还有RS,RW,E等几根线。
其中R/S是指令和数据寄存器的选择控制线(串行模式下为片选)，R/W是读写控制线(串行模式下是数据线)，E是使能线(串行模式下为时钟线)。
通过这几根控制线和数据线，再结合它的时序图，我们就可以编写出相应的驱动程序啦。
看看并行模式下的写时序图：根据这个时序图，我们就可以写出写数据或者写命令到LCD12864液晶的子程序。
读时序图如下：根据这个时序图我们就可以从LCD12864液晶模块内部RAM中读出相应的数据，我们的忙检测函数就是根据这个时序图写出来的。
以及后面章节中讲的画点函数等都要用到读时序。
有了这两个时序图，然后我们再看看OCMJ4X8C的相关指令集，就可以编写出驱动程序了。
这里要注意的是指令集分为基本指令集和扩充指令集，其中扩充指令集主要是与绘图相关，在此后的章节中会有相应的介绍。
下面让我们根据这些编写出它的驱动程序吧。
我的硬件测试条件为：STC89C516(11.0592MHz) + OCMJ4X8C实际显示效果图片如下：程序部分如下，请结合液晶模块的DATASHEET看程序，这样能够更加快速的弄懂程序的流程。
点阵字符型液晶显示模块 说明书 (HD44780、KS0066资料)
液晶驱动电压:
4
RS
H/L
寄存器选择： 1: 数据寄存器; 0: 指令寄存器
5
R/W
H/L
读、写操作选择 1: 读; 0: 写
6
E
H,HÆL
使能信号 ENABLE
7
DB0
H/L
数据总线
8
DB1
H/L
数据总线
9
DB2
H/L
数据总线
10
DB3
H/L
数据总线
11
DB4
H/L
数据总线
12
DB5
H/L
数据总线
功能：读忙BF值和地址计数器AC值。 其中：BF = 1：忙； BF = 0：准备好。此时AC值意义为最近一次地址设置（CG RAM或
DD RAM）定义。 10、写数据
运行时间（250Khz）： 40 µs 功能：根据最近设置的地址性质，数据写入DD RAM或CG RAM内。 11、读数据
运行时间（250Khz）： 40 µs 功能：根据最近设置的地址性质，从DD RAM或CG RAM数据读出。
点阵字符型液晶显示模块
使用手册
(HD44780、KS0066资料)
点阵字符型液晶显示模块使用手册
目录
前言……………………………………………………………………………3 第一章：注意事项项…………………………………………………………3 第二章：字符型液晶显示模块的基本特点…………………………………5 第三章：字符型液晶显示模块特性…………………………………………6 第四章：字符型液晶显示模块指令集……………………………………10 第五章：点阵字符液晶模块应用…………………………………………14 附录：HD44780/KS0066的内部字符集……………………………………16
字符点阵系列液晶显示模块使用中文说明书
信息自动送入 AC 中，并做出 AC 作为 DDRAM 的地址指针还是 CGRAM 的地址指针的选择。
AC 具有自动加 1 或者减 1 的功能。当 DR 与 DDRAM 或者 CGRAM 之间完成一次数据传送后，AC
自 动会加 1 或减 1。在 RS=0、R/W=1 且 E 为高电平时，AC 的内容送到 DB6～DB0。
□ CGRAM 数据为 1 时，处于显示状态。
四．指令说明
由于 MPU 可以直接访问模块内部的 IR 和 DR，作为缓冲区域，IR 和 DR 在模块进行内部操作 之前， 可以暂存来自 MPU 的控制信息。这样就给用户在 MPU 和外围控制设备的选择上，增加了余 地。模块的内 部操作由来自 MPU 的 RS、R/W、E 以及数据信号 DB 决定，这些信号的组合形成了模块 的指令。
说
明
1
0
将 DB0～DB7 的指令代码写入指令寄存器中
1→0
0
分别将状态标志 BF 和地址计数器（AC）内容读到 DB7 和
1
DB6～
1 1
1→0
将 DB0～DB7 的数据写入数据寄存器中，模块的内部操作自动将数
0
据写到 DDRAM 或者 CGRAM 中
将数 据寄存器内的 数据读 到 DB0～ DB7，模 块的内部操作自动
High order bits
Low order bits
AC6 AC5 AC4 AC3 AC2 AC1 AC0
3-4 显示数据寄存器（DDRAM） DDRAM 存储显示字符的字符码，其容量的大小决定着模块最多可显示的字符数目。除 OCM4X40 的
DDRAM 容量为 2X80X8bits 外，其他型号的 DDRAM 容量均为 80X8bits。 DDRAM 地址与 LCD 显示屏上的显示位置的对应关系如下： □ 一行显示 字符列位置 1 2 3 ……………………………. 78 79 80 DDRAM 地址 00H 01H 03H ……………………………. 4DH 4EH 4FH
实验四 字符显示实验 实验报告
字符显示实验实验报告一、实验目的1. 了解液晶显示的基本原理2. 掌握如何通过单片机对LM016L显示模块的控制二、实验内容通过AT89C52单片机控制显示模块（液晶模块可以分别在上下显示两行不同的字符串）输出四段不同的字符，四段字符的显示通过四个外部的按钮控制。
按钮编号对应单片机接口显示的字符串显示效果1 P2.0 This is line12 P2.1 This is line23 P2.2 This is line34 P2.3 This is line4三、实验原理1. 通过P2口实现响应外部按钮控制原理：控制按钮的两端，其中一段连接单片机的P2口，另一端接地。
当按钮没有被按下时，按钮连接单片机一端相当于悬空（即高电平）；当按钮被按下时，P2口相当于直接接地（即低电平），由此，可以通过判断P2的高低电平来判断某个按钮是否按下，继而实现对外部按钮的相应。
2. LM016L显示模块的初始化指令：①清屏指令：01H②显示模式设置：38H（设置为16x2显示，5x7点阵，8位数据接口）③0 0 0 0 1 D C BD：显示开关（1；B：光标是否闪烁（1有效）0 0 0 0 0 1 N SN：如果N为1S=1，N=1时，写入字符后整屏左移；S=0时，写入一个字符后整屏不移动。
3. LM016L的寄存器选择：通过RS，RW两个寄存器的选择位，控制数据写入或者读取的寄存器。
RS RW 操作说明0 0 写操作指令（写入指令寄存器）0 1 读取busy Flag和位址计数器1 0 写字型（写入数据寄存器）1 1 从数据寄存器读取数据四、实验过程1. 连接好单片机及其外围设备的连线2. 汇编程序RS EQU P2.5 MOV R2, ARW EQU P2.6 CALL WriteConE EQU P2.7 MOV R1, #00HORG 0000H Loop1: MOV A, R1LJMP Init MOVC A, @A+DPTRORG 0100H MOV R2, A Init: MOV R2, #01H CALL WriteDat CALL WriteCon INC R1MOV R2, #38H CJNE A, #00H, Loop1CALL WriteCon RETMOV R2, #0FH WriteCon: MOV P0, R2CALL WriteCon CLR RSMOV R2, #06H CLR RWCALL WriteCon CLR EMOV R2, #80H CALL DelayCALL WriteCon SETB EKey: JNB P2.0, Line1 RETJNB P2.1, Line2 WriteDat: MOV P0, R2JNB P2.2, Line3 SETB RSJNB P2.3, Line4 CLR RWLJMP Key CLR E Line1: CALL ClrLine1 CALL DelayMOV R3, #80H SETB EMOV DPTR, #String1 RETCALL WriteLin WriteDatS: MOV P0, R2LJMP Key SETB RS Line2: CALL ClrLine2 CLR RWMOV R3, #0C0H CLR EMOV DPTR, #String2 CALL DelaySCALL WriteLin SETB ELJMP Key RETLine3: CALL ClrLine1 ClrLine2: MOV R2, #0C0H MOV R3, #80H CALL WriteConMOV DPTR, #String3 CALL ClrProCALL WriteLin RETLJMP Key ClrLine1: MOV R2, #80H Line4: CALL ClrLine2 CALL WriteCon MOV R3, #0C0H CALL ClrProMOV DPTR, #String4 RETCALL WriteLin ClrPro: MOV R0, #20LJMP Key ClrLoop: MOV R2, #00H WriteLin: MOV A, R3 CALL WriteDatSDJNZ R0, ClrLoopRET DelayS: MOV R1, #0FHDelay: MOV R3, #0FFH DJNZ R1, $Loop: MOV R2, #0FFH RETDJNZ R2, $ String1: DB “this is line1”, 00HDJNZ R3, Loop String2: DB “this is line2”, 00HRET String3: DB “this is line3”, 00H DelayS: MOV R1, #0FH String4: DB “this is line4”, 00H DJNZ R1, $ ENDRET五、实验结果单片机在启动过程中，会将LCD显示模块进行初始化操作，初始化结束以后，LCD的光标会在第一行的最左边闪烁。
【精选】字符型LCD液晶显示广告牌
字符型LCD液晶显 示广告牌
机电工程学院 机电一体化教研室
引出任务
机电一体化教研室
学习目标
通过对字符型LCD液晶显示广告牌的制作，了解LCD显示 器与单片机的接口方法，理解LCD显示程序的设计思路。
机电一体化教研室
工作任务
正确连接实验箱电路 编写程序使LCD显示“Welcome！”，并完成调试 根据要求修改程序并观察运行结果 完成实训报告
机电一体化教研室
unsigned char lcd_r_start()
{
unsigned char s;
RW=1; delay1();
RS=0; delay1();
E=1;
delay1();
s=P1; delay1();
E=0; delay1();
RW=0; delay1();
return(s);
delay(200); } while(1)； }
机电一体化教研室
参考程序
void int1() {
lcd_w_cmd(0x3c); lcd_w_cmd(0x0e); lcd_w_cmd(0x01); lcd_w_cmd(0x06); lcd_w_cmd(0x80); }
// 设置工作方式 // 设置光标 // 清屏 // 设置输入方式 // 设置初始显示位置
E=1;
delay1();
P1=com; delay1();
E=0;
delay1();
RW=1;
delay(255);
}
机电一体化教研室
参考程序
void lcd_w_dat(unsigned char dat)
{
unsigned char i;
1602液晶显示汉字
if (0 == y) x |= 0x80; //当要显示第一行时地址码+0x80; else x |= 0xC0; //在第二行显示是地址码+ห้องสมุดไป่ตู้xC0; Write_com(x); //发送地址码 Write_dat(Data); //发送要显示的字符编码 } 显示字符“A”调用过程如下代码： DisplayOneChar（0，0，0x41） ；//功能：在第1行 第1个字符 显示一个大写字母A 在C语言操作时，还可以显示整个字符串。定义一个字符串显示函数，可以通过直接输入字符方式进行显示 //功能:按指定位置显示一串字符 //输入:列显示地址x(取值范围0-15) 行显示地址y(取值范围0-1), 指定字符串指针*p,要显示的字符个数count (取值范 围1-16) void Disp_1602(unsigned char x,unsigned char y,unsigned char *p,unsigned char count) { unsigned char i; for(i=0;i<count;i++) { if (0 == y) x |= 0x80; //当要显示第一行时地址码+0x80; else x |= 0xC0; //在第二行显示是地址码+0xC0; Write_com(x); //发送地址码 Write_dat(*p); //发送要显示的字符编码 x++; p++; } } 调用方法如下： DisplayListChar(0,0,"hello world",11); //液晶1602第一行显示 //液晶1602第二行显示二、显示自定义字符。 DisplayListChar(0,1,"",12);
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液晶字符显示
————————————————————————————————作者：————————————————————————————————日期:
1.基本简介
LCD1602工业字符型液晶,能够同时显示１6x0２即3２个字符。
（16列２行)
1602液晶也叫１６0２字符型液晶，它是一种专门用来显示字母、数字、符号等的点阵型液晶模块。
它由若干个5X7或者５X11等点阵字符位组成,每个点阵字符位都可以显示一个字符,每位之间有一个点距的间隔，每行之间也有间隔,起到了字符间距和行间距的作用,正因为如此所以它不能很好地显示图形（用自定义CGＲAM，显示效果也不好）。
16０２LCD是指显示的内容为16X2,即可以显示两行，每行16个字符液晶模块(显示字符和数字）。
目前市面上字符液晶绝大多数是基于ＨD4４７80液晶芯片的，控制原理是完全相同的,因此基于ＨD4４７８0写的控制程序可以很方便地应用于市面上大部分的字符型液晶。
2.管脚功能
16０2采用标准的16脚接口，其中:
第1脚:VSＳ为电源地
第２脚:VCＣ接5Ｖ电源正极
第3脚：Ｖ0为液晶显示器对比度调整端，接正电源时对比度最弱,接地电源时对比度最高（对比度过高时会产生“鬼影”,使用时可以通过一个10K的电位器调整对比度）。
第4脚:ＲS为寄存器选择，高电平1时选择数据寄存器、低电平0时选择指令寄存器。
第５脚:ＲW为读写信号线，高电平（1)时进行读操作，低电平(0)时进行写操作。
第６脚:Ｅ(或EＮ)端为使能(eｎable)端，高电平（1)时读取信息,负跳变时执行指令。
第7～1４脚：D0~D7为8位双向数据端。
第15~16脚:空脚或背灯电源。
15脚背光正极，16脚背光负极。
⑶特性
3.３Ｖ或5V工作电压，对比度可调
内含复位电路
提供各种控制命令，如：清屏、字符闪烁、光标闪烁、显示移位等多种功能
有８0字节显示数据存储器DDRAM
内建有１9２个5X7点阵的字型的字符发生器CＧＲOM ８个可由用户自定义的５X7的字符发生器ＣGRAM
3特性应用
+３．3V电压,对比度可调
内含复位电路
提供各种控制命令，如：清屏、字符闪烁、光标闪烁、显示移位等多种功能ﻫ有8０字节显示数据存储器ＤDRＡM
内建有１92个５X7点阵的字型的字符发生器ＣGROM
８个可由用户自定义的5X７的字符发生器CＧRA。
微功耗、体积小、显示内容丰富、超薄轻巧,常用在袖珍式仪表和低功耗应用系统中。
4操作控制
ﻩ
6基本程序编写
#ｉncｌudｅ<reg5２.ｈ> //包含头文件
＃defｉnｅｕint ｕnsigneｄｉｎｔ/／预定义一下#dｅfｉne uchaｒuｎsｉgｎed ｃｈar
sｂit rs=P３^5; //16０2的数据/指令选择控制线
sbｉt rｗ=Ｐ3^６；//１602的读写控制线
sbiｔen=P３^7; ／/160２的使能控制线/*Ｐ2口接1602的D０~D7,注意不要接错了顺序,我以前可在这上面吃过亏~*/
ucｈar ｃｏｄe ｔaｂle［]＝"ＬCD1602 check ok＂;／/要显示的内容1放入数组tａb ｌel
ucｈar code ｔabｌe1[]="stｕdy ｕp";／／要显示的内容2放入数组ｔａble１
void ｄeｌaｙ(ｕint n）/／延时函数｛uinｔx,y；ｆｏｒ(x=n;x＞0;x--) for(y＝1１０;y＞0；y －－); ｝
ｖｏｉd lcｄ_ｗｃｏm(ｕchar com) //1602写命令函数
{ rs＝0; /／选择指令寄存器
ｒｗ＝0；//选择写
P2=ｃom；//把命令字送入P2
delay（5);/／延时一小会儿,让1６02准备接收数据
ｅn＝1; //使能线电平变化，命令送入1602的８位数据口
en=0；}
ｖｏid ｌcd_wdａｔ(ucｈar dat) //1602写数据函数
{rs=１;//选择数据寄存器
rｗ＝０; /／选择写
P2=dａt；//把要显示的数据送入P２
dｅlaｙ（5)；/／延时一小会儿，让160２准备接收数据
en＝1; //使能线电平变化，数据送入１602的8位数据口
eｎ=0;｝
void lcｄ_iｎit() /／16０２初始化函数
{lcｄ_wcom(0x３8);//8位数据，双列,５＊７字形
lcｄ_ｗｃｏm(0x0c); //开启显示屏，关光标,光标不闪烁
lｃd_wcom(0x06)；//显示地址递增，即写一个数据后,显示位置右移一位ｌcd_wｃom(0x01); //清屏
}
ｖｏid ｍａin()／／主函数
{uchａr ｎ,m=0;
lcｄ_iｎit（); /／液晶初始化
lcｄ_wｃom（0x80）; //显示地址设为80Ｈ(即０0H,）上排第一位foｒ(m=0;m<16;m+＋) //将tabｌe[]中的数据依次写入16０2显示
{
lcｄ_wdａt(ｔaｂle[m］);
delay(200);｝
lcｄ_wｃom（0ｘ８0+0ｘ4４); //重新设定显示地址为0ｘc4，即下排第5位
for(n=0;n＜8;n++) /／将ｔable1［]中的数据依次写入１602显示｛lcd＿wｄaｔ(ｔable1[n]); dｅｌay(20０)；} wｈile（1)；/／动态停机}。
