花生红衣脱除机设计

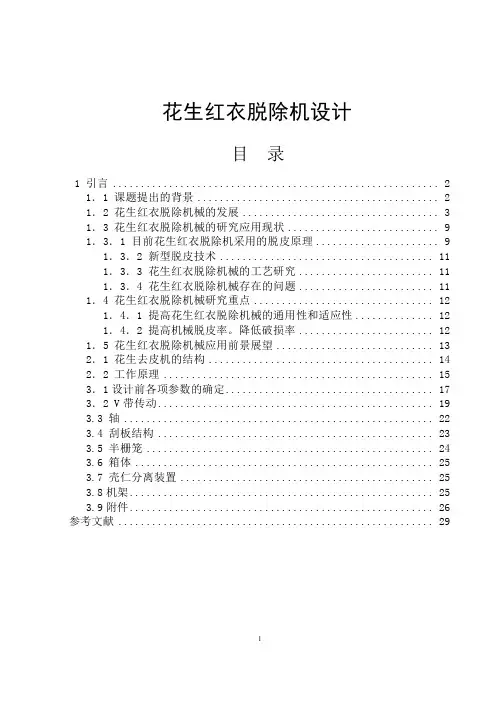

花生红衣脱除机设计目录1 引言 (2)1．1 课题提出的背景 (2)1．2 花生红衣脱除机械的发展 (3)1．3 花生红衣脱除机械的研究应用现状 (9)1．3．1 目前花生红衣脱除机采用的脱皮原理 (9)1．3．2 新型脱皮技术 (11)1．3．3 花生红衣脱除机械的工艺研究 (11)1．3．4 花生红衣脱除机械存在的问题 (11)1．4 花生红衣脱除机械研究重点 (12)1．4．1 提高花生红衣脱除机械的通用性和适应性 (12)1．4．2 提高机械脱皮率。

降低破损率 (12)1．5 花生红衣脱除机械应用前景展望 (13)2．1 花生去皮机的结构......................... 错误!未定义书签。

2．2 工作原理................................. 错误!未定义书签。

3．1设计前各项参数的确定 (16)3．2 V带传动 (16)3.3 轴 (19)3.4 刮板结构 (20)3.5 半栅笼 (21)3.6 箱体 (22)3.7 壳仁分离装置 (22)3.8机架 (22)3.9附件 (23)参考文献 (26)1 引言1．1 课题提出的背景花生中富含脂肪和蛋白质，既是主要的食用植物油来源，而且又可提供丰富的植物蛋白质。

利用花生或脱脂后的花生饼粕的蛋白粉，可直接用于焙烤食用，也可作为肉制品、乳制口、糖果和煎炸食品的原料或添加剂。

以花生蛋白粉为原料或添加剂制成的食品，既提高了蛋白质含量，又改善了其功能特性。

花生蛋白粉还可以通过高压膨化制成蛋白肉。

花生是食用植物油工业的重要原料，利用花生油可制造人造奶油、起酥油、色拉油、调和油等，也可用作工业原料。

花生除经简单加工就可食用外，经深加工还可以制成营养丰富，色、香、味俱佳的各种食品和保健品。

花生加工副产品花生壳和花生饼粕等可以综合利用，加工增值，提高经济效益。

花生在制取油脂、制取花生蛋白、生产花生仪器以及在花生贸易出口时，都需要对花生进行预处理加工。

花生的预处理主要包括花生的剥皮和分级、破碎、轧胚和蒸炒等。

花生在加工或作为出口商品时，需要进行剥皮加工。

花生在制取油脂时，剥皮的目的是为了提高出油率，提高毛油和饼粕的质量，利于轧胚等后续工序的进行和皮壳的综合利用。

传统的剥皮为人力手工剥皮，手工剥皮不仅手指易疲劳、受伤，而且工效很低，所以花生产区广大农民迫切要求用机器来代替手工剥皮。

花生剥皮机的诞生在很大程度上改变了这种局面，使花生产区的农民不必再采用最原始的剥皮方法进行剥皮，从而大大地减轻了农民的体力劳动，同时还提高了花生剥皮的效率。

花生红衣脱除机是将花生荚果去掉外壳而得到花生仁的场上作业机械。

由于花生本身的生理特点决定了花生脱皮不能与花生的田间收获一起进行联合作业，而只能在花生荚果的含水率降到一定程度后才能进行脱皮。

随着花生种植业的不断发展，花生手工脱皮已无法满足高效生产的要求，实行脱皮机械化迫在眉睫。

1．2 花生红衣脱除机械的发展我国花生红衣脱除机的研制自1965年原八机部下达花生红衣脱除机的研制课题以来，已有几十种花生红衣脱除机问世。

只进行单一脱皮功能的花生红衣脱除机结构简单，价格便宜，以小型家用为主的花生红衣脱除机在我国一些地区广泛应用，能够完成脱皮、分离、清选和分级功能的较大型花生红衣脱除机在一些大批量花生加工的企业中应用较为普遍。

国内现有的花生红衣脱除机种类很多，其作业效率为人工作业效率的2O～60倍以上。

锦州俏牌集团生产的TFHS1500型花生除杂脱皮分选机组一次能实现花生原料的脱皮、除皮、分选，是一种比较先进的花生后期生产机械。

花生红衣脱除机带有复脱、分级装置，采用搓板式脱皮、风力初选、比重分离清选等装置，具有结构紧凑、操作灵活方便、脱净率高、消耗动力小等特点。

6BK一22型花生红衣脱除机是一种一次喂料就可完成花生脱皮工作的机械，经风力初选、风扇振动、分层分离、复脱清选分级后的花生仁可直接装袋入库。

6BH一1800型花生红衣脱除机械采用了三轧辊混合脱皮结构，能够进行二次脱皮。

而随着我国花生产业的进一步调整，花生产量逐年增加，花生的机械化脱皮程度将大幅提高，花生红衣脱除机械将拥有广阔的发展前景。

花生剥皮的原理很多，因此产生了很多种不同的花生剥皮机械。

花生剥皮部件是花生剥皮机的关键工作部件，剥皮部件的技术水平决定了机具作业刚花生仁破碎率、花生果一次剥净率及生产效率等重要的经济指标。

在目前的生产销售中，花生仁破碎率是社会最为关心的主要指标。

八十年代以前的花生剥皮机械，破碎率一般都大于8%，有时高达l5%以上。

加工出的花生仁，只能用来榨油，不能作种用，也达到出口标准。

为了降低破碎率而探讨新的剥皮原理，研制新式剥皮部件，便成为花生剥皮机械的重要研究课题。

从六十年代初，开始在我国出现了封闭式纹杆滚筒，栅条凹板式花生剥皮机。

自1983年以来，在已有的花生剥皮部件的研制基础上，我国又相继研制了多种不同结构型式的新式剥皮部件，其主要经济技术指标，特别是破壳率指标大有改善。

在结构设计方面的几个特点(1)机架上方设置了一个振动布料装置5，它的作用是输送带送来的花生米进入振动装置料斗，物料经过振动能均匀地进入喂料斗3，由于喂料斗并不存放物料所以物料均匀地进入脱皮室。

(2)传动皮带采用双面V形三角带，这种三角带的使用减少了皮带轮的数量，设备结构简化了。

(3)工作辊子的设计选用钢管，树脂材料，树脂表面粘有石英砂。

(4)每一对辊子的旋转方向如图中所示，非常有利于红衣脱皮。

六十年代初，我国在吸收国外技术的基础上，研制了TH-340型花生剥皮机，其剥皮部件是在一个圆筒上镶上若干根纹杆组成的封闭式纹杆滚筒，下面装有若干根圆钢条组成的栅条式凹板，如图1所示。

在该机构中花生进口大(3O-50毫米)，出口小(1O-25毫米)，工作时，花生果在滚筒的推动下由进口向出口端运动，在滚筒和凹板的冲击、挤压、揉搓作用下直接脱皮，花生受列剥皮机的直接搓擦作用，系强制脱皮，故破碎率高。

剥皮时，直径同凹板栅缝一样大小的单粒果及双粒果便从栅缝中分离出来，所以一次剥净率低，最高80％。

为了将混在一起的花生仁和未脱果分离开来，采用栅条式凹板的剥皮机一般要配置分离机构。

后来研制并生产的TH-47O型，6 BH-570型等型式的剥皮机，结构与其大同小异，剥皮质量均不理想。

2．封闭橡胶板滚筒，直立橡胶板式剥皮部件该机的剥皮部件是由封闭胶辊和直立胶板组成，剥皮原理系挤压式，如图2所示图2作业时，花生果在胶辊的推动下，通过剥皮间隙(5—20毫米)，由胶辊和胶板的挤压作用脱皮，避开了剥皮部件的揉搓作用,破碎率有所降低，但仍在5％以上。

另外，因直径小于剥皮间隙的小果未经剥皮便被分离出来，故一次剥净率很低，只有30%左右。

所以不得不增设循环机构，以使花生经多次挤压脱皮，致使机器结构复杂、庞大，造价较高。

3．开式纹杆滚筒，编织凹板式花生剥皮部件剥皮部件采用了由两根金属纹杆组成的开式纹杆滚筒和用编织丝网制成的编织凹板，其结构如图3所示图3作业时，花生果在滚筒的推动下，受挤压揉搓脱皮，该结构与封闭滚筒式不同，花生果受到开式滚筒的搅拌作用，剥皮力带有柔性，故其破碎率较低，可控制在3%-5% 。

另外，与栅条式凹板不同，因系编织网孔凹板，剥皮时，只有直径小于网孔尺寸的单粒瘪果末脱皮而被网孔分离，双粒长果则漏不出来，仍被剥皮，故剥净率较高。

4．立式剥皮机构剥皮部件采用了由两根扁钢条焊接而成的立式转子，下面装着用编织丝网制成的编织平底筛，该剥皮部件如图4所示。

图4在剥皮室内，花生果受立式转子的推动而相互磨擦，从而达到剥皮的目的，此方法系柔性揉搓剥皮。

实践证明，该机破碎率较低，可控制在3％以下。

其缺点是由于采用立式传动，故传动机构较为复杂。

5．开式扁条滚筒，编织凹板式花生剥皮部件采用了由三根扁钢条制成的开式扁条滚筒，和用编织丝网制成的凹板结构，如图5所示。

作业时，花生果在扁条的推动下随滚筒转动，在滚筒和凹板之间形图5成一个活动层，花生果在该活动层内互相揉搓而脱皮。

由于在该机构中，避开了剥皮部件的直接挤压，冲击的作用，而是花生搓花生，系柔性剥皮，故破碎率较低，该机鉴定时实测破伤率(破碎率+损伤率)为0．91。

另外脱净率及生产效率等指标亦较理想。

1．3 花生红衣脱除机械的研究应用现状目前国内花生红衣脱除机从其脱皮原理、结构和材料上基本可分为以打击、揉搓为主的钢纹杆——钢栅条凹板以挤压、揉搓为主的橡胶滚筒一一橡胶浮动凹板两大类，但脱皮质量均不高，破损率都大于8 %，剥出的花生米只能用于榨油和食用，满足不了外贸出口和作种子的要求。

探索先进的脱皮原理是解决脱皮机现存问题的重要途径。

1．3．1 目前花生红衣脱除机采用的脱皮原理目前应用比较广泛的花生机械脱皮原理有以下几种。

撞击法脱皮撞击法脱皮是物料高速运动时突然受阻而受到冲击力，使外壳破碎而实现脱皮的目的。

其典型设备为由高速回转甩料盘及固定在甩料盘周围的粗糙壁板组成的离心脱皮机。

甩料盘使花生荚果产生一个较大的离心力撞击壁面，只要撞击力足够大，荚果外壳就会产生较大的变形，进而形成裂缝。

当荚果离开壁面时，由于外壳具有不同的弹性变形而产生不同的运动速度，荚果所受到的弹性力较小，运动速度也不如外壳，阻止了外壳迅速向外移动而使其在裂缝处裂开，从而实现籽粒的脱皮。

撞击脱皮法适合于仁壳间结合力小，仁壳间隙较大且外壳较脆的荚果。

影响离心式脱皮机脱皮质量的因素有，籽粒的水分含量、甩料盘的转速、甩料盘的结构特点等。

碾搓法脱皮花生荚果在固定磨片和运动着的磨片间受到强烈的碾搓作用，使荚果的外壳被撕裂而实现脱皮。

其典型的设备为由一个固定圆盘和一个转动圆盘组成的圆盘剥皮机。

荚果经进料口进入定磨片和动磨片的间隙中，动磨片转动的离心力使籽粒沿径向向外运动，也使荚果与定磨片问产生方向相反的摩擦力；同时，磨片上的牙齿不断对外壳进行切裂，在摩擦力与剪切力的共同作用下使外壳产生裂纹直至破裂，并与壳仁脱离，达到脱皮的目的。

该种方法影响因素有，荚果的水分含量、圆盘的直经、转速高低、磨片之间工作间隙的大小、磨片上槽纹的形状和荚果的均匀度等。

剪切法脱皮花生荚果在固定刀架和转鼓间受到相对运动着的刀板的剪切力的作用，外壳被切裂并打开，实现外壳与果仁的分离。

其典型设备为由刀板转鼓和刀板座为主要工作部件的刀板剥皮机。

在刀板转鼓和刀板座上均装有刀板，刀板座呈凹形，带有调节机构，可根据花生荚果的大小调节刀板座与刀板转鼓之间的间隙。

当刀板转鼓旋转时，与刀板之间产生剪切作用，使物料外壳破裂和脱落。

主要适用于棉籽，特别是带绒棉籽的剥皮，剥皮效果较好。

由于其工作面较小，故易发生漏籽现象，重剥率较高。

该种方法影响因素有，原料水分含量、转鼓转速的高低、刀板之间的间隙大小等。
