电气设备外壳防护等级

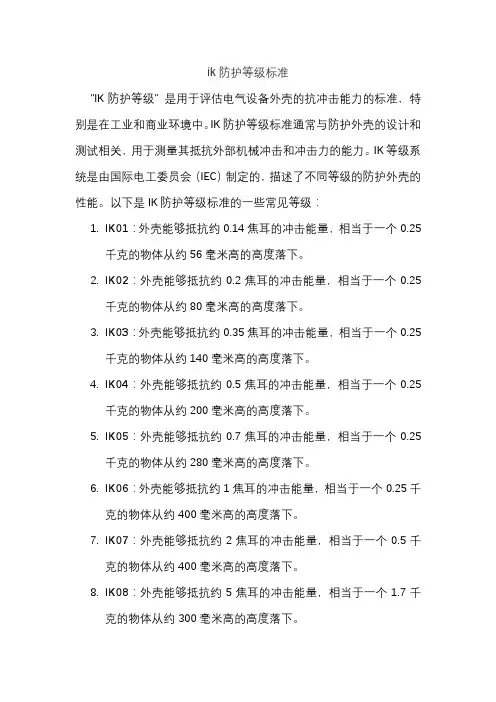

ik防护等级标准
ik防护等级标准"IK防护等级" 是用于评估电气设备外壳的抗冲击能力的标准，特别是在工业和商业环境中。
IK防护等级标准通常与防护外壳的设计和测试相关，用于测量其抵抗外部机械冲击和冲击力的能力。
IK等级系统是由国际电工委员会（IEC）制定的，描述了不同等级的防护外壳的性能。
以下是IK防护等级标准的一些常见等级：1.IK01：外壳能够抵抗约0.14焦耳的冲击能量，相当于一个0.25千克的物体从约56毫米高的高度落下。
2.IK02：外壳能够抵抗约0.2焦耳的冲击能量，相当于一个0.25千克的物体从约80毫米高的高度落下。
3.IK03：外壳能够抵抗约0.35焦耳的冲击能量，相当于一个0.25千克的物体从约140毫米高的高度落下。
4.IK04：外壳能够抵抗约0.5焦耳的冲击能量，相当于一个0.25千克的物体从约200毫米高的高度落下。
5.IK05：外壳能够抵抗约0.7焦耳的冲击能量，相当于一个0.25千克的物体从约280毫米高的高度落下。
6.IK06：外壳能够抵抗约1焦耳的冲击能量，相当于一个0.25千克的物体从约400毫米高的高度落下。
7.IK07：外壳能够抵抗约2焦耳的冲击能量，相当于一个0.5千克的物体从约400毫米高的高度落下。
8.IK08：外壳能够抵抗约5焦耳的冲击能量，相当于一个1.7千克的物体从约300毫米高的高度落下。
9.IK09：外壳能够抵抗约10焦耳的冲击能量，相当于一个5千克的物体从约200毫米高的高度落下。
10.I K10：外壳能够抵抗约20焦耳的冲击能量，相当于一个5千克的物体从约400毫米高的高度落下。
这些IK防护等级标准用于描述外壳的能力，以保护设备内部免受机械冲击、撞击和破坏。
在不同应用中，设备的IK等级要求可能会有所不同，具体的要求通常由标准、规范或应用需求所规定。
外壳防护等级
4
5 6 7 8
防护溅水。向外壳各个方向溅水无有害影响。
防护喷水。向外壳各个方向喷水无有害影响。 防护强烈喷水。向外壳各个方向强烈喷水无有害影响。 防护短时间浸水。在定义的压力和时间下浸入水中时，不应有能引起损害的水量侵入。 防护持续潜水。在制造商说明的条件下设备可长时间浸入水中，进水量不至导致有害程度。
直径12mm，长度80mm的铰接试指与危险部件必须保持足够的间隙
C
防护工具接近
直径2.5mm，长度100mm的试具与危险部件必须保持足够的间隙
D
防护金属线接近
直径1.0mm，长度100mm的试具与危险部件必须保持足够的间隙
4、补充字母表示的含义
补充字母进行试验的补充要求 字母 H M S W 高压设备 防水试验是在设备的可动部件（如旋转电机的转子）运动时进行的。 防水试验是在设备的可动部件（如旋转电机的转子）静止时进行的。 提供附加防护或处理以适用于规定的气候条件。 含 义
二、外壳防护等级的体系
2、NEMA体系 NEMA是美国电气制造商协会的缩写。 其标准号为NEMA ICSI-110——1973。
三、IP防护等级的组成
IP防护等级是由两个数字所组成： 第1个数字表示离尘、防止外物侵入的等级。 第2个数字表示防湿气、防水侵入的密闭程度。 数字越大表示其防护等级越高。
举例说明
IP65
任意角度的射水水无法进入。
尘密型，灰尘无法进入。
防护等级的代码，代表符合IEC 60529 – 1989标准
3、附加字母表示的含义
附加字母所表示的对接近危险部件的防护等级 防护等级 附加字母 简要说明 防止手背接近 含义 直径50mm的球形试具与危险部件必须保持足够的间隙。
ip55防护等级要求
ip55防护等级要求IP55防护等级是指电气设备外壳的防护等级，用以表示设备对固体物体和水的防护能力。
下面我们将详细介绍IP55防护等级的要求和意义。
IP55防护等级的第一个数字“5”表示对固体物体的防护能力。
根据国际电工委员会（IEC）制定的标准，5级表示设备外壳能够阻挡直径为1mm的固体物体的进入。
这意味着，IP55等级的设备可以有效防止灰尘、细沙等小颗粒物进入设备内部，保证设备正常运行。
IP55防护等级的第二个数字“5”表示对水的防护能力。
同样根据IEC标准，5级表示设备外壳能够防止喷溅水的进入。
这意味着，IP55等级的设备可以在恶劣的环境下工作，如大雨天气或水洗环境下。
设备外壳的结构和密封设计可以有效防止水分渗透，保证设备的安全运行。
IP55防护等级的要求使得电气设备可以在各种恶劣的工业环境下使用。
例如，在工业生产线上，设备经常会受到粉尘、水汽等污染物的侵蚀，如果设备的防护等级不够高，就可能导致设备故障或损坏，进而影响整个生产线的正常运行。
而采用IP55防护等级的设备可以有效防止这些问题的发生，提高设备的可靠性和稳定性。
IP55防护等级的要求也适用于户外环境下的设备，如路灯、广告牌等。
这些设备经常会暴露在恶劣的天气条件下，如大风、暴雨等，如果设备的防护等级不够高，就可能导致设备故障或损坏，影响设备的正常使用。
而采用IP55防护等级的设备可以有效防止这些问题的发生，延长设备的使用寿命。
为了达到IP55防护等级的要求，设备的外壳设计和制造需要特别注意。
首先，设备的外壳必须具备足够的强度和密封性。
外壳材料通常采用金属或工程塑料，具备足够的强度和耐用性。
同时，外壳的接缝和连接部位需要采用特殊的密封设计，确保设备的防护等级达到要求。
其次，设备的进风口和排风口需要设计合理，以防止灰尘和水分进入设备内部。
最后，设备的控制面板和接口也需要进行防护设计，以防止水分渗透和固体物体的进入。
总结起来，IP55防护等级是电气设备外壳的防护等级，用以表示设备对固体物体和水的防护能力。
电气设备安全防护等级定义(IECIP)(精)
电气设备安全防护等级定义(IECIP)(精)前言IEC IP，即国际电工委员会(Inernational Electrotechnical Commission) 资源保护等级（Ingress Protection），是用于定义电气设备的密封等级和外部物体对设备的防护等级的标准。
该标准有效地帮助用户确定了设备能够在何种环境下运作，确保设备的可靠性和安全性。
下面我们将详细介绍IEC IP标准的定义、分类以及应用。
定义IEC IP标准是一种用于评估电气设备密封等级和防护等级的国际标准。
该标准规定了设备的防护措施，主要是由设备的外壳（包括按钮、切换器、电源线、插头、插座等）和密封材料（例如O形圈、胶带和密封制度）组成，用于保护设备避免外部物质如灰尘、水、油、石块、手指等对设备的侵入。
分类IEC IP标准将电气设备的防护等级分为两种标准：防尘标准和防水标准。
防尘标准防尘标准由数字“0”-“6”表示，数字越大表明防尘性能越好。
•IP0X：无任何保护，没有防护措施。
•IP1X：能够防止大于50mm的物体进入，例如大虫、鸟等。
•IP2X：能够防止大于12.5mm的物体进入，例如手指等。
•IP3X：能够防止大于2.5mm的物体进入，例如针等。
•IP4X：能够防止大于1.0mm的细小固体进入，例如尘土等。
•IP5X：能够防止接触防护室内的粉尘。
•IP6X：能够防止任何尘土进入。
防水标准防水标准由字母“X”和数字“0”-“8”表示，其中“X”用于指示没有给定的防水能力。
数字越大体现防水能力越好。
•IPX0：无任何保护，没有防护措施。
•IPX1：能够防止垂直方向水滴的侵入。
•IPX2：能够防止15°以上倾斜的水滴的入侵。
•IPX3：能够防止60°以上倾斜的水滴的侵入。
•IPX4：能够防止喷射水的侵入。
•IPX5：能够在低压喷水下保持内部安全。
•IPX6：能够在高压喷水下保持内部安全。
•IPX7：能够在短时间内浸入水中(1米以内)。
外壳防护等级 国际标准
外壳防护等级国际标准
外壳防护等级是指电气设备对外部环境的防护能力，通常采用国际标准IEC 60529（GB/T 4208-2017）进行分类和命名。
该标准将外壳防护等级分为七个等级，分别为：
1.等级0：无防护（No protection）；
2.等级1：防止直径大于50mm的物体进入（Dust protected）；
3.等级2：防止直径大于12mm的物体进入（Protected against harmful ingress of water）；
4.等级3：防止水滴进入，垂直滴水（Spray protected）；
5.等级4：防止飞溅水进入（Splash protected）；
6.等级5：防止低压喷水进入（Water jets protected）；
7.等级6：防止高压喷水进入（Immersed in water）。
每个等级都有相应的测试要求和标准，以确保设备具有足够的防护能力。
在实际应用中，需要根据使用环境和设备的特点选择适合的防护等级。
外壳防护等级：
外壳防护等级：外壳防护等级（IP代码）(GB4208-93、IEC529-1989,选编)所谓外壳防护等级，是指电气设备（额定电压《=72.5KV》的外壳，对下述内容的防护能力：1.防止人体接近壳内危险部件，2.防止固体异物进入壳内设备3.防止由于水进入壳体对设备造成有害影响。
IP代码由代码字母IP（国际防护International Protection），第一位特征数字、第二为特征数字、附加字母、补充字母组成。
不要求规定特征数字时，该处由字母“X”代替。
附加字母及补充字母可省略，不需代替。
1. 防爆电气设备的类别，级别与温度组别1.1, 爆炸性气体环境危险区域的划分0 区：连续出现或长期出现爆炸性气体混合物的环境。
1 区：在正常运行时可能出现爆炸性气体混合物的环境。
2 区：在正常运行时不可能出现爆炸性气体混合物的环境或即使出现也仅是短时存在的爆炸性气体混合物的环境。
0 区一般只存在于密封的容器，贮罐等内部气体空间，在实际设计过程中 1 区也很少存在，大多数情况属于 2 区。
1.2 ，防爆电器设备分为二类：I 类煤矿井下用电气设备II 类除矿井以外的场合使用的电气设备1.3,II 类电气设备，按其适用于爆炸性气体混合物最大试验安全间隙或最小点燃电流比，分为 IIA ， IIB ， IIC 三类；并按其最高表面温度分为 T1-T6 六组。
1.4, 爆炸性气体混合物按引燃温度分组，见表 1 。
1.5, 爆炸性气体混合物，按其最大试验安全间隙（ MESG ）或最小点燃电流比（ MICR ）分级，见表 2 。
表 2表 12. 名词述语2.1, 隔爆型电气设备具有能承受内部爆炸性气体混合物的爆炸压力，并阻止内部的爆炸向外壳周围爆炸性混合物传播的电气设备外壳的电气设备，其标志为“ d ”。
2.2, 增安型电气设备在正常运行条件下不会产生电弧，火花或可能点燃爆炸性混合物的高温，结构上采取措施提高安全裕度，以避免在正常和认可的过载条件下出现电弧，火花或高湿电气设备，其标志为“ e ”。
外壳防护等级(IP代码)
（2）按照国际电工委员会的触电防护原则，0类设备只能用于 不导电场所或电气隔离系统。
精品文档
Ⅰ类设备
此类设备采用基本绝缘作为基本防护措施，采用保护联结作 为故障防护措施。 说明： （1）上述对Ⅰ类设备的定义虽符合IEC的触电防护原则，但大大 限制了该类设备的使用范围。实际上目前大多数Ⅰ类设备设备采 用“接地”或“接零”作为保护措施，为了也能符合IEC的触电防 护原则（要有两个独立的单项防护措施），实际上Ⅰ类设备常常 采用“自动切断电源”作为故障防护措施。 （2）此类设备电源接线通常设有保护线。如采用软线连接，应在 收到机械张力拉伸时，保证保护线最后被扯断。 （3）与等电位联结端子联结的导线或部件应用保护接地符号、PE 字母或黄绿双色进行标示。
精品文档
浴室中化分区域的说明
2区的说明
2区的范围界定
a)水平面界定：由固定的淋浴头或出水口的最高点对应的水平面 或地面上方225cm的水平面中较高者与地面所限定的区域。
b)垂直面界定：由1区边界线处的垂直面与距该边界线60cm平行于 该垂直面的界面两者之间所形成的区域，见图1 。
对于没有浴盆的淋浴器，是没有2区的，但1区被扩大为距固定装 设在墙上或天花板上的出口中心点120cm处的垂直面，见图2。
精品文档
Ⅱ类设备
此类设备采用基本绝缘作为基本防护，附加绝缘作为故障防 护措施，即采用双重绝缘；或采用防护效果相当于双重绝缘的加 强绝缘进行防护。 说明： （1）与Ⅰ类设备设备最大的不同在于该类设备的故障防护措施就 设在设备上，即该类设备本身就具有两个“独立的单项防护措施 ”，而Ⅰ类设备的故障防护措施是在设备之外设置的，设备本身 只是设置了利用故障防护措施的连接线。 （2）如果Ⅱ类设备采用双重或加强绝缘后，仍存采用了保护联结 ， 则此类设备仍归类于Ⅰ类设备。 （3）Ⅱ类设备的标志符号：
外壳防护等级(IP代码)
03
需求的设备。
02
IP代码的组成
第一个数字（防尘等级）
防止大于12mm的固体物 体侵入
防止大于50mm的固体物 体侵入
2 1
无防护
0
第一个数字（防尘等级）
01
3：防止大于2.5mm的固体物体侵入
02
4：防止大于1mm的固体物体侵入
密
第二个数字（防水等级）
0
无防护
1
水滴滴入到外壳无影响
对未来外壳防护等级发展的展望和预测
更加多样化的防护等级
随着各种新型设备和应用的出现，未来外壳防护等级将更加多样化， 以满足不同设备的特殊需求。
更加严格的测试要求
为了确保外壳防护等级的有效性，未来测试要求将更加严格，以确 保设备的可靠性和安全性。
促进环保和可持续发展
未来的外壳防护等级将更加注重环保和可持续发展，使用更加环保 的材料和工艺，降低对环境的影响。
应用范围
照明设备广泛应用于城市道路、公园、广场等公共 场所，以及高速公路、隧道等交通设施。
重要性
良好的外壳防护等级能够保证照明设备在风 雨等恶劣天气下正常工作，提高照明效果和 使用寿命。
医疗器械
IP等级
医疗器械如呼吸机、监护仪等， 通常要求具备较高的防水等级， 如IP54或IP55，以确保医疗设备
的可靠性和安全性。
应用范围
医疗器械广泛应用于医院、诊所等 医疗机构，用于监测和治疗患者。
重要性
良好的外壳防护等级能够保证医疗 器械在医疗环境中正常运行，提高 医疗效果和患者的安全。
05
选择合适的IP等级
根据使用环境和条件选择合适的IP等级
01
防水需求
根据设备的使用环境，如户外、浴室等湿度较大的场所，选择防水等级
GB4208-93外壳防护等级(IP代码)
等级所采用的试验应符合 本标准的规定， 必要时， 在有关产品标准中可增加补充要求。可在有关产品 标
准中作具体规定的细则见附录 Ｂ ， 对特殊型式的设备， 产品标准可以规定不同的要求， 但至少要保证相同的安全水平。 本标准仅考虑在各方面都符合有关产品标准规定的外壳， 在正常使用条件下， 外壳的材料和工艺应 保证达到所要求的防护等级。 如果某类设备满足试验一般要求而且所选择的防护等级适用于该设备型式， 则本标准也适用于该 型式设备的空外壳。 有关机械损坏、 锈蚀、 腐蚀性溶剂、 霉菌、 虫害、 太阳辐射、 结冰、 潮湿（ 如凝露引起的）爆炸性气体等 、 外部影响或环境条件对外壳和壳内设备破坏的防护措施以及防止与外壳外部（ 如风扇） 危险运动部件的 接触由有关产品标准规定。 不与外壳连接的隔板以及专门为人身安全设置的阻挡物， 不看作外壳的一部分。
Ｇ ４ ０ 一 ９３ Ｂ ２ ８
试验见第 １ １ 章。 表 ２ 第一位特征数字所代表的对接近危险部件的防护等级
｛
５２ 对固体异物进入的防护 ．
注 ： 于第一位特 征数字为 ３４５ ６ 对 ，， 和 的情况 ， 如果试具与壳 内危险部件保持足够的间隙 ， 为试验合格 ． 则认
当外壳也符合低于某一防护等级的所有各级时 ， 应仅 以该数字标示这一个等级 。
如果试验明显地适用于任一较低防护等级时， 则低于该等级的试验不必进行． ５１ 对接近危险部件的防护 ． 第一位特征数字所代表的对接近危险部件的防护等级见表 ２ 。表中仅由第一位特征数字规定防护 等级， 简要说明和含义不作为防护等级的规定． 根据第一位特征数字的规定， 试具与危险部件之间应保持足够的间隙。
中华 人 民 共 和 国 国 家 标 准
外壳防护 等级 （Ｐ代码 ） Ｉ
电气设备的防护与绝缘
电气设备的防护与绝缘
近年来，电气设备在社会生产和人们日常生活中扮演着越来越重要的角色。
然而，由于易导电、易短路等特性，电气设备在使用过程中潜在的危险性也越来越大。
因此，电气设备的防护与绝缘显得尤为重要。
一、电气设备的防护
电气设备的防护是为了防止用户在使用电气设备过程中因设备缺陷等原因造成的电击伤害。
通常电气设备的防护分为以下三个等级：
1.一级防护
一级防护主要是针对接地故障而言，采用了加强了绝缘、措施加强的措施进行保护。
但是一级防护的缺点是无法防止直接触及带电体造成的危害。
2.二级防护
二级防护主要考虑用户在使用时的安全性，采用类似于可调式电阻这样数量比较多的安全措施使得设备在发生缺陷以后用户不会受到电击。
3.三级防护
三级防护主要是以专用保护性措施等方式来防止人体接触电气设备时的电击危险。
三级防护主要是针对带电设备的绝缘故障而言。
二、电气设备的绝缘
电气设备的绝缘是把带电性能的物体包在绝缘物中，以防止电荷泄露的过程。
常用的绝缘材料有橡胶、PVC、酚醛等。
大多数情况下，电气设备的绝缘等级应该要高于使用的电压等级，这样才能保证用户在使用时不会被电击。
三、总结
防护和绝缘是电气设备设计时的重要考虑因素，能够有效保护用户的安全，防止偶发事故的发生。
因此，要在电气设备设计、生产、使用中充分考虑防护和绝缘这两个问题。
普及防护和绝缘的相关知识，培养人们的相关意识，从源头上预防事故的发生。
电气设备外壳防护等级及试验方法
电气设备外壳防护等级及试验方法摘要：简述了电气设备外壳防护等级（IP代码）概念及其体系设置，分析了防护原理，以灯具为例对外壳防护等级试验方法进行了讨论。
关键词：外壳防护等级试验方法在南京长江隧道机电工程中，我们接触到大量关于设备外壳防护等级的技术要求，例如：隧道灯具及户外泛光灯IP65、可变情报板及限速板IP66、双波长红外火焰探测器IP67、地埋式变压器及排污泵IP68、户内配电箱及控制柜IP55。
IP代码所表达的具体含义是什么？防护等级的分级系统是如何设置的？设备防护等级如何检验？在设备选型、定购、检验及验收等场合，都不可忽视防护等级。
因此，有必要全面了解其概念、体系和试验方法。
1外壳防护等级概念IP（INTERNATIONAL PROTECTION）代码系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）拟定，表明外壳对人接近危险部件、防止固体异物或水进入的防护等级以及与这些防护有关的附加信息的代码系统。
我国全国电气安全标准化技术委员会（SAC/TC25）制定GB4208-2008《外壳防护等级（IP代码）》标准，等同采用IEC60529:2001《外壳防护等级（IP代码）》(英文版)，该标准的全部技术内容为强制性，适用于额定电压不超过72.5KV、借助外壳防护的电气设备的防护分级。
IP代码第一位特征数字表示防止接近危险部件和防止固定异物进入的防护等级，其包括两层含义，一是指对人提供防护：设备外壳通过防止人体的一部分或人手持物体接近危险部件而受到触电、击伤等人体伤害，二是指对设备提供防护：设备外壳通过防止固体异物进入而使设备受到损害；第二位特征数字表示设备外壳防止由于进水而对设备造成有害影响的防护等级。
数字越大表示其防护等级越高。
例如上述可变情报板防护等级为IP66，两位特征数字66含义分别为“尘密”、“防猛烈喷水”，第一位特征数字6“尘密”对人提供防护程度意为“防止金属线接近危险部件，直径1.0mm 的试具不得进入壳内”、对设备提供防护意为“无灰尘进入”，第二位特征数字6“防猛烈喷水”对设备提供防水保护意为“向外壳各个方向强烈喷水无有害影响”，该防护等级可保证户外可变情报板在大风、扬尘、暴雨环境不受侵入损害；控制柜防护等级IP55，两位特征数字55含义分别为“防尘”、“防喷水”，第一位特征数字5“防尘”对人提供防护程度意思也是“防止金属线接近危险部件，直径1.0mm的试具不得进入壳内”、对设备提供防护意思而是“不能完全防止尘埃进入，但进入的灰尘量不得影响设备的正常运行，不得影响安全”，第二位特征数字5“防喷水”对设备提供防水保护意为“向外壳各个方向喷水无有害影响”，该防护等级可保证户内配电箱及控制柜在室内正常环境下稳定工作。
外壳防护等级标准
外壳防护等级标准外壳防护等级标准是指对于各种设备和产品的外壳材料进行评定和分类的标准，其目的是为了保障设备在不同环境下的安全使用。
外壳防护等级标准通常由国际电工委员会（IEC）制定，以确保设备在不同条件下的防护性能符合国际标准。
本文将介绍外壳防护等级标准的相关内容，以帮助读者更好地了解和应用这一标准。
首先，外壳防护等级标准通常采用IP代码进行表示，其中IP代表“国际防护”（Ingress Protection）的缩写。
IP代码由两个数字组成，第一个数字表示对固体物体的防护等级，第二个数字表示对液体物体的防护等级。
例如，IP65表示设备的外壳对固体物体具有完全防护，对液体物体具有喷射防护。
通过IP代码，用户可以清晰地了解设备外壳的防护等级，从而选择适合的设备用于不同的环境。
其次，外壳防护等级标准的制定是基于不同环境条件下的需求。
例如，在工业环境中，设备往往需要具有较高的防尘和防水等级，以确保设备在灰尘和水汽较多的环境下正常运行。
而在户外环境中，设备则需要具有较高的防尘和防水等级，同时还需要具有抗紫外线和耐腐蚀等特性，以保证设备在阳光、雨水和空气中长时间使用不受影响。
因此，外壳防护等级标准的制定是为了满足不同环境条件下设备的使用需求，保障设备的安全性和可靠性。
另外，外壳防护等级标准的应用范围涵盖了各种设备和产品，包括但不限于电子设备、通信设备、工业设备、汽车零部件等。
在不同的行业和领域中，设备对外壳防护等级的要求各不相同，因此制定和应用外壳防护等级标准对于确保设备在各种环境条件下的安全使用至关重要。
同时，外壳防护等级标准也为设备制造商提供了统一的标准和规范，有助于提高产品质量和竞争力。
最后，外壳防护等级标准的不断完善和更新是非常必要的。
随着科技的发展和社会的进步，人们对设备的使用环境和要求也在不断变化，因此外壳防护等级标准需要与时俱进，以适应不同环境条件下的需求。
同时，外壳防护等级标准的完善和更新也需要各方的共同努力，包括政府部门、标准化组织、行业协会、设备制造商等，共同推动外壳防护等级标准的制定和应用，为设备的安全使用提供有力支持。
外壳防护等级分类
合格证CERTIFICATION OF COMPLIANCE外壳防护等级外壳防护等级（IP代码），指电气设备（额定电压≤72.5kV）的外壳，对下述内容的防护能力：①①防止人体接近壳内危险部件；②②防止固体异物进入壳内设备；③③防止由于水进入壳内对设备造成有害影响。
IP（国际防护International Protection）代码由第一位特征数字（I）、第二位特征数字（P）、附加字母、补充字母组成。
不要求规定特征数字时，该处由字母X代替。
附加字母和补充字母可省略，不需代替。
IP代码的组成及含义IP防护等级IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNA TIONAL ELECTROTECHNICAL COMMISSION）所起草。
将灯具依其防尘防湿气之特性加以分级。
这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，娄字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。
表一：第一个标示特性号码（数字）所指的防护程度第一个标示数字防护等级定义0 没有防护对外界的人或物无特殊防护1 防止大于50mm的固体物体侵入防止人体（如手掌）因意外而接触到灯具内部的零件。
防止较大尺寸（直径大于50mm）的外物侵入。
2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸（直径大12mm）的外物侵入。
3 防止大于2.5mm的固体物体侵入防止直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
4 防止大于1.0mm的固体物体侵入防止直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
5 防尘完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响灯具的正常工作。
电动机的主体外壳防护等级(IP)
电动机的主体外壳防护等级（IP)IP 指额定电压不超过72.5V借助外壳防护的的电气设备的防护等级（International Protection,国际防护）54中5是指防尘，4指右各个方向向设备溅水无影响。
另：GB 4208《外壳防护等级（IP代码）》防尘等级(第一个X表示)0：没有保护1：防止大的固体侵入2：防止中等大小的固体侵入3：防止小固体进入侵入4：防止物体大于1mm的固体进入5：防止有害的粉尘堆积6：完全防止粉尘进入防水等级(第一个X表示)0：没有保护1：水滴滴入到外壳无影响2：当外壳倾斜到15度时，水滴滴入到外壳无影响3：水或雨水从60度角落到外壳上无影响4：液体由任何方向泼到外壳没有伤害影响5：用水冲洗无任何伤害6：可用于船舱内的环境7：可于短时间内耐浸水（1m）8：于一定压力下长时间浸水IP是指外壳防护等级。
IP后第一位数的含义为防尘保护：0：无特殊保护。
1：防直径超过50MM物质的进入（大尺寸物体），通常不考虑细部的保护，比如只考虑设备表面的保护，不考虑手柄等处。
2：防直径超过12MM 物质的进入（中等尺寸物体），防止手指头之类小物体的接触。
3：防直径超过2.5MM物质的进入（小尺寸物体），防护如一些附件、引线的进入。
4：防直径超过1MM物质的进入（粒状物体），防护如一些附件、引线的进入。
5：防尘保护，并不能完全防止灰尘的进入，但飞入灰尘的数量不会干扰设备完好的运行。
6：完全不能进入灰尘（密封），完善的防接触保护。
IP后第二位数的含义为防水保护：0：无特殊保护1：防止垂直方向的滴水，滴水不会产生有效的危害。
2：防止垂直方向的滴水，当装置向任何方向倾斜150时，垂直方向的滴水不会产生危害（防偏斜滴水）。
3：防止垂直方向直至偏斜600时，由于喷雾状态而落下的水。
4：防止任何方向飞溅来的水的侵害。
5：防止从喷头喷出来的水从任何角度对装置的侵害。
6：防止大量的或带压力的喷水的侵害。
(完整版)电气设备外壳防护等级
电气设备外壳防护等级
参照国标GB 4208-84
电机和低压电器的防护包括两种防护，第一种防护是对固体异物进入内部以及对人体触及内部带电部分或运动部分的防护；第二种防护是对水进入内部的防护。
外壳防护等级按如下方法标志：
其中，第一位数字表示第一种防护形式等级；第二位数字表示第二种防护形式等级，仅考虑一种防护时，另一位数字用“X”代替。
前附加字母是电机产品的附加字母，W表示气候防护式电机、R表示管道通风式电机；后附加字母也是电机产品的附加字母、S表示在静止状态下进行第二种防护形式试验的电机、M 表示在运转状态下进行第二种防护形式试验的电机。
如不需特别说明，附加字母可以省略。
第一种防护分为7级，各级防护性能见表1。
第二种防护分为9级，各级防护性能见表2。
的试指插入时，不能通过护板。
②不包括泄水孔，泄水孔不应低于第②级的规定。
例如，IP54为防尘、防溅型电气设备，IP65为尘密、防喷水型电气设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气设备外壳防护等级
IP等级
IP是Ingress Protection的缩写，IP等级是针对电气设备外壳对异物侵入的防护等级，来源是国际电工委员会的标准IEC 60529，这个标准在2004年也被采用为美国国家标准。
在这个标准中，针对电气设备外壳对异物的防护，IP等级的格式为IPXX，其中XX 为两个阿拉伯数字，第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级，具体的防护等级可以参考下面的表格。
IP是国际用来认定防护等级的代号 Ip等级由两个数字所组成，第一个数字表示防尘；第二个数字由表示防水，数字越大表示其防护等组长越佳。
防尘等级号码防护程度定义0 无防护无特殊的防护 1 防止大于50mm之物体侵入防止人体因不慎碰到灯具内部零件防止直径大于50mm之物体侵入 2 防止大于12mm之物体侵入防止手指碰到灯具内部零件 3 防止大于2.5mm之物全侵入防止直径大于2.5mm的工具，电线或物体侵入 4 防止大于1.0mm之物体侵入防止直径大于1.0的蚊蝇、昆虫或物体侵入 5 防尘无法完全防止灰尘侵入，但侵入灰尘量不会影响灯具正常运作 6 防尘完全防止灰尘侵入防水等
级号码防护程度定义0 无防护无特殊的防护 1 防止滴水侵入防止垂直滴下之水滴 2 倾斜15度时仍防止滴水侵入当灯具倾斜15度时，仍可防止滴水 3 防止喷射的水侵入防止雨水、或垂直入夹角小于50度方向所喷射之水 4 防止飞溅的水侵入防止各方向飞溅而来的水侵入 5 防止大浪的水侵入防止大浪或喷水孔急速喷出的水侵入 6 防止大浪的水侵入灯
具侵入水中在一定时间或水压的条件下，仍可确保灯具正常运作7 防止侵水的水侵入灯具无期限的沉没水中在一定水压的条件下，及可确保灯具正常运作8 防止沉没的影响。
