测量发电机定子绕组的直流电阻原因及注意事项(正式)
测量发电机定子绕组直流电阻后分析判断测量结果的方法正式样本
文件编号：TP-AR-L4227There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party.（示范文本）编制：_______________审核：_______________单位：_______________测量发电机定子绕组直流电阻后分析判断测量结果的方法正式样本测量发电机定子绕组直流电阻后分析判断测量结果的方法正式样本使用注意：该操作规程资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
(1)交接试验标准规定：“各相或各分支绕组的直流电阻，在校正了由于引线长度不同而引起的误差后，相互间差别不应超过其最小值的2％；与产品出厂时测得的数值换算至同温度下的数值比较，其相对变化也不应大于2％”。
在预防性试验规程中要求；“汽轮发电机转子绕组相或各分支的直流电阻值，在校正了由于引线长度不同而引起的误差后相互间差别以及与初次(出厂或交接时)测量值比较，相差不得大于最小值的1．5％(水轮发电机为1％)。
超出要求者，应查明原因”。
其相间差别的相对变化的计算方法是，如前一次测量结果A相绕组比B相绕组的直流电阻值大1．5％，而本次测量结果B相绕组比A相绕组的直流电阻值大1％，则B相绕组与A相绕组的直流电阻值的相对变化为2．5％。
(2)各相或分支的直流电阻值相互间的差别及其历年的相互变化大于1％时，应引起注意，可缩短试验周期，观察差别变化，以便及时采取措施。
发电机电气试验方法及标准
发电机电气试验方法及标准一．高压发电机第一部分：定子部件1．直流电阻2．目的：检查绕组的焊头是否出问题等原因测试环境：冷状态下进行测试工具：直流电阻电桥数据处理：各项的测试应做以下处理数据处理(I max-I min)/I平均≤2%结果判定：测试值必须满足以上的关系，不满足就应检查定子线圈。
3．绝缘电阻目的：检测线圈的绝缘电阻的大小，为以后的试验确定安全保证。
测试环境：常温下测试，记录数据要记录当前的温度。
测试工具：兆欧表注意事项：在绝缘电阻测试的过程中，在每项测试完之后应该对绕组充分放电，不然会造成严重的后果测试方法：在测量前应充分对地放点，注意机械调零，在测试的时候除开被测项，其他的各项都应该接地，测试的时候记录测试时间为15s和60s时的电阻值，在测试后计算吸收比，吸收比=R60/R15吸收比应满足大于2，而且各个项的绝缘电阻不平衡系数不应大于2（不平衡系数指最大一项的R60与最小一项R60之比）4．直流耐电压.目的：在较高的电压下发现绕组绝缘的缺陷测试环境：常温下进行试验测试工具：直流耐压设备一套测试方法：利用调压器调节电压使高压侧直流电压为0.5U N、1.0 U N、1.5 U N、2.0 U N、2.5 U N、3.0U N每阶段要停留一分钟的耐压试验时间,并在试验的时候记录各个电压时候的电流值。
每项在测试的时候其他项都必须接地。
而且在电压相同的时候各个项的电流值应该比较相近。
在规定的试验电压下,各相泄漏电流的差别不应大于最小值的50%。
注意事项：在测试的时候由于是高压，因此在测试的时候要注意安全，小心周围环境。
在每项测试完之后必须充分放电，否则容易造成事故。
必须注意的就是，测温线圈的接线头必须接地。
5．交流耐电压目的：检查线圈之间的绝缘性能测试环境：常温下进行试验测试工具：耐电压试验设备一套测试方法：发电机定子的交流耐压试验在制作的过程中一共有三个阶段要测试，下面就分别介绍试验的方法：（1）、单个线圈的交流耐电压试验，每次基本上做10个线圈的耐电压试验，试验方法是：在工作台上面放木方，木方里面用海绵等软性有弹性的材料包扎一圈，必须要厚点的，外面包0.1mm左右的铝铂，并且用铜丝将其绑好，在整个线圈的低阻部分必选全放在木方上方。
关于发电机定子绕组绝缘电阻测量及最低允许值的分析

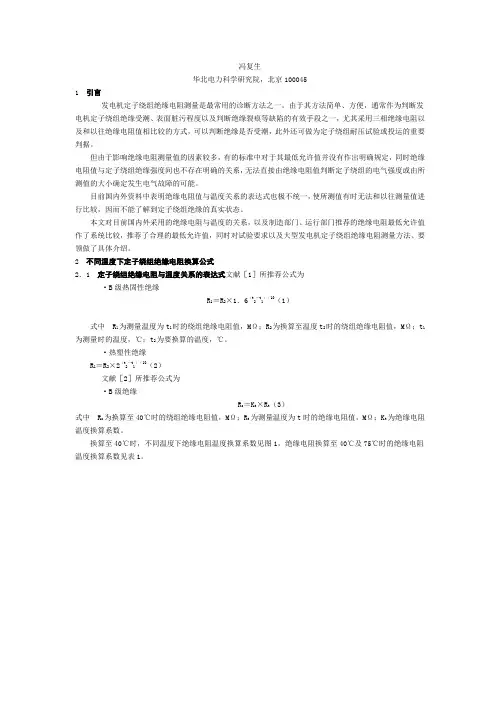

冯复生华北电力科学研究院，北京1000451 引言发电机定子绕组绝缘电阻测量是最常用的诊断方法之一。
由于其方法简单、方便，通常作为判断发电机定子绕组绝缘受潮、表面脏污程度以及判断绝缘裂痕等缺陷的有效手段之一，尤其采用三相绝缘电阻以及和以往绝缘电阻值相比较的方式，可以判断绝缘是否受潮，此外还可做为定子绕组耐压试验或投运的重要判据。
但由于影响绝缘电阻测量值的因素较多，有的标准中对于其最低允许值并没有作出明确规定，同时绝缘电阻值与定子绕组绝缘强度间也不存在明确的关系，无法直接由绝缘电阻值判断定子绕组的电气强度或由所测值的大小确定发生电气故障的可能。
目前国内外资料中表明绝缘电阻值与温度关系的表达式也极不统一，使所测值有时无法和以往测量值进行比较，因而不能了解到定子绕组绝缘的真实状态。
本文对目前国内外采用的绝缘电阻与温度的关系，以及制造部门、运行部门推荐的绝缘电阻最低允许值作了系统比较，推荐了合理的最低允许值，同时对试验要求以及大型发电机定子绕组绝缘电阻测量方法、要领做了具体介绍。
2 不同温度下定子绕组绝缘电阻换算公式2．1 定子绕组绝缘电阻与温度关系的表达式文献［1］所推荐公式为·B级热固性绝缘R1＝R2×1．6（t2－t1）／10（1）式中R1为测量温度为t1时的绕组绝缘电阻值，MΩ；R2为换算至温度t2时的绕组绝缘电阻值，MΩ；t1为测量时的温度，℃；t2为要换算的温度，℃。
·热塑性绝缘R1＝R2×2（t2－t1）／10（2）文献［2］所推荐公式为·B级绝缘R c＝K t×R t（3）式中R c为换算至40℃时的绕组绝缘电阻值，MΩ；R t为测量温度为t时的绝缘电阻值，MΩ；K t为绝缘电阻温度换算系数。
换算至40℃时，不同温度下绝缘电阻温度换算系数见图1，绝缘电阻换算至40℃及75℃时的绝缘电阻温度换算系数见表1。
图1 定子绕组B级绝缘换算至40℃时表1 换算至40℃及75℃时的K t值文献［3］所推荐公式为B级绝缘R75＝K t×R t（4）式中R75为换算至75℃时定子绕组的绝缘电阻值，MΩ；R t为测量温度为t时定子绕组的绝缘电阻值，MΩ；K t为绝缘电阻温度换算系数。
测量直流电机各绕组的直流电阻时应注意哪些事项如何分析测量结果
直流电机的绕组包括并激磁场绕组、串激磁场绕组和换向极磁场绕组。
测量这些绕组的直流电阻，是检查其各焊接部分是否有虚焊、开焊以及绕组本身有无匝间短路或者断线等缺陷。
测量个绕组的直流电阻，器测量方法和步骤以及一般注意事项：1）因为并激磁场绕组的匝数较多、直流电阻较大，可以采用单臂的电桥进行测量。
而串激磁场绕组和换向极绕组的匝数少、且线圈导线较粗，因此直流电阻较小，所以采用双臂电桥进行测量，来提高测量的准确性。
2）测量串激磁场绕组和换向极磁场绕组的直流电阻时，因为绕组本身的电阻值比较小，不包括任何引线电阻，否则将产生很大的误差，因此可将和绕组连接的引线拆开，直接在绕组上进行测量。
若拆开绕组引线有困难时，可带连接的引线进行测量，但是在试验报告上必须注明测量位置，以利于以后的测量和比较。
1)现将测得的直流电阻值换算至同一温度下的数值，和制造厂试验数据或以前测得的数据比较，一般相差不应该大于2%;补偿绕组的直流电阻自行规定；100KW以下的不重要直流电机绕组的直流电阻值标准也自行规定。
2)若测得的直流电阻值比较大，则可能是焊接部分虚焊、开焊或者是连接螺丝松动所致。
3)若测得的直流电阻值较小，则可能是绕组存在匝间或者层间短路。
4)当绕组的匝（或层）间短路匝数不多时，从直流电阻的变化上很难有明显的反应，因此，当怀疑存在少量的匝（或层）间短路时，可以测量电枢绕组和各磁极绕组的交流阻抗，其测量接线如图5-1所示。
测量时，通过励磁绕组的电流不能超过该绕组额定电流的20%。
用测得的电压和电流值计算出绕组的交流阻抗Z（Z=U/I）。
当被试绕组存在匝间短路时，因短路线匝的去磁作用，是其交流阻抗值显著小于正常值，此外，通过比较各同类磁极绕组的交流阻抗值，即可判定阻抗值小得多的磁极绕组存在匝间短路。
由于交流阻抗值和试验电压有关，所以每次测量是所加的试验电压应该相同。
定子绕组直流电阻测量
定子绕组直流电阻测量定子绕组直流电阻测量是电力系统中常用的一种测试方法，用于评估和检测电机的电气性能。
本文将介绍定子绕组直流电阻测量的原理、方法和应用。
一、原理定子绕组直流电阻测量是利用电阻测量原理来检测电机定子绕组的电阻值。
电阻是电流通过导体时所遇到的阻碍，可以用来衡量导体的导电能力。
在直流电路中，电阻的大小与电流和电压之比成正比，即R=V/I，其中R为电阻值，V为电压，I为电流。
二、方法定子绕组直流电阻测量一般使用万用表或专用电阻测试仪器进行。
具体步骤如下：1. 断开电机电源，确保电机处于停止状态。
2. 将测试仪器的正负电极分别连接到定子绕组的两端。
3. 打开测试仪器，选择直流电阻测量模式，并设置合适的量程。
4. 测量电阻值，记录结果。
三、应用定子绕组直流电阻测量在电力系统中具有广泛的应用。
主要包括以下几个方面：1. 故障诊断：通过测量电机定子绕组的电阻值，可以判断绕组是否存在短路、断路等故障。
电阻值异常大或无穷大可能表示绕组断路，而电阻值异常小可能表示绕组短路。
2. 绝缘状态评估：电机定子绕组的绝缘状态对电机的正常运行至关重要。
通过测量电阻值，可以评估绕组的绝缘状态。
电阻值过大可能表示绝缘破损，而电阻值过小可能表示绝缘老化。
3. 温度升高监测：电机运行时会产生热量，定子绕组温度的升高可能导致电机故障。
通过定期测量电阻值，可以监测电机定子绕组温度的升高情况，及时发现问题并采取措施。
4. 效率评估：电机定子绕组的电阻值与电机的效率密切相关。
通过测量电阻值，可以评估电机的效率，为电机的运行和维护提供依据。
四、注意事项在进行定子绕组直流电阻测量时，需要注意以下几点：1. 测量前要确保电机处于停止状态，并断开电机电源，以避免安全事故的发生。
2. 测量仪器要选择合适的量程，并根据具体情况进行调整，以保证测量结果的准确性。
3. 测量过程中要保持电阻测量仪器与电机绕组的良好接触，以减小接触电阻对测量结果的影响。
发电机直流电阻标准
发电机直流电阻标准发电机直流电阻标准是指在发电机运行过程中，对其直流电阻进行检测和评定的一套标准。
直流电阻是发电机的重要参数之一，它直接影响着发电机的性能和稳定性。
因此，对发电机直流电阻进行准确的评定和监测是非常重要的。
首先，我们来看一下发电机直流电阻的定义。
发电机直流电阻是指在发电机停止运行状态下，通过发电机绕组的两端施加直流电压，测量绕组的电阻值。
这个电阻值是发电机绕组的直流电阻。
通常情况下，我们会用欧姆表或者微欧表来进行测量。
接下来，我们来谈谈为什么要对发电机直流电阻进行评定。
首先，发电机直流电阻的大小直接影响着发电机的电气性能。
如果电阻过大或者过小，都会导致发电机的性能下降，甚至损坏发电机。
其次，通过对发电机直流电阻的评定，可以及时发现发电机绕组的接触不良、断线、短路等问题，从而及时进行维修和保养，保证发电机的正常运行。
在实际操作中，我们需要遵循一定的标准来进行发电机直流电阻的评定。
首先，我们需要选择合适的测试仪器和方法。
通常情况下，我们会选择欧姆表或者微欧表来进行测量。
其次，我们需要根据发电机的额定电压和额定电流来确定测试电压和电流的大小。
然后，我们需要按照一定的程序和步骤来进行测量，确保测量的准确性和可靠性。
最后，我们需要对测量结果进行分析和评定，判断发电机的电阻是否符合标准要求。
在评定发电机直流电阻时，我们需要注意一些问题。
首先，要注意测试仪器的精度和可靠性。
测试仪器的不准确会直接影响到测量结果的准确性。
其次，要注意测试环境的影响。
一些外部因素，比如温度、湿度等，都会对测量结果产生影响。
最后，要注意对测量结果的分析和评定。
只有准确分析和评定测量结果，才能得出准确的结论。
总之，发电机直流电阻标准是非常重要的。
通过对发电机直流电阻的评定，可以及时发现和解决发电机的问题，保证发电机的正常运行。
因此，在实际操作中，我们需要严格遵循相关标准和要求，确保测量的准确性和可靠性。
为何要测量变压器绕组直流电阻 变压器常见问题解决方法
为何要测量变压器绕组直流电阻变压器常见问题解决方法由于变压器绕组直流电阻的测量是变压器试验中既简便又紧要的一个试验项目。
测量变压器绕组连同套管的直流电阻，可以检查出绕组内部导线接头的焊接质量、引线与绕组接头的焊接质量、电压分接开关各个分接位置及引线与套管的接触是否良好、并联支路连接是否正确、变压器载流部分有无短路情况以及绕组有无短路现象；另外，在变压器短路试验和温升试验中，为供应精准的绕组电阻值，也需要进行直流电阻的测量。
因此，绕组直流电阻的测量是变压器是变压器试验的紧要项目。
交接试验标准规定为必做项目；防备性试验规程规定，变压器运行1—3年后、无励磁调压变压器变换分接位置后、有载调压变压器分接开关检修后（在全部分接侧）和大修后及必要时，都必需做此项试验。
测量方法虽然简单，但影响测量精准度的因素很多，必需选择合适的仪表，按有关规定进行测量，才能得到较精准的结果。
为保证测量的精准性、测量设备和人员的安全、加快试验进程。
测量时须注意的事项如下：1）考虑到有很多因素影响直流电阻测量的精准度，如仪表的精准度级、试验接线方式、温度测量的精准性、连线接触情形及电流稳定程度等，在测量完后要复查一遍，有怀疑时要予以重测，以求得精准的测量结果。
2）测量时，非被试绕组均应开路，不能短接。
在测量低压绕组时，在电源开合瞬间会在高压绕组中感应出较高的电压，应注意人身安全。
3）由于变压器电感较大，电源在接通或断开瞬间，自感电动势很高，因此为防止仪表损坏，要特别注意操作次序。
接通电源时，要先接通电源回路，再接通电压表或检流计，再断开电源回路。
4）测量电阻值应校正引线的影响。
5）为了与出厂值或以往测量值进行比较，应降任意温度下测量的直流电阻值换算到相同温度下，当换算到20℃时，可参照附表进行。
6）带有电压分接头的变压器，测量应在全部分接头位置上进行。
7）三相变压器有中点引出线时，应测量各相绕组的电阻；无中点引出线时，可以测量线间电阻，然后计算各相电阻。
发电机定子绕组直流电阻的测量方法
发电机定子绕组直流电阻的测量方法嘿，咱今儿个就来讲讲发电机定子绕组直流电阻的测量方法。
这可不是啥随随便便就能摆弄明白的事儿，就像咱做饭得掌握火候一样，这里头也有不少门道呢！你想啊，这发电机定子绕组就好比是一条复杂的电路通道，而直流电阻就是这条通道上的一个关键指标。
要测量它，那可得有合适的家伙什儿。
一般来说，常用的测量方法就是电桥法啦。
这就好像是咱走在路上找方向，电桥就是那个给咱指引的指南针。
通过电桥，我们能精准地测出电阻值。
还有一种方法是压降法。
这就好像是看水流的变化来判断情况一样，通过测量电压降，就能算出直流电阻啦。
在测量的时候，可得注意一些细节哦。
比如说，测量的环境得稳定，不能一会儿热一会儿冷的，这就跟人一样，情绪稳定才能好好做事儿嘛！而且测量的仪器也得靠谱，不能是那种半吊子的家伙，不然测出来的结果能准吗？这就好比你拿着一把不准的尺子去量东西，那能量对才怪呢！还有啊，测量的点也得选好，不能瞎选。
就像你去一个陌生的地方找路，得找对关键的地标一样。
如果点选错了，那得出的结果不就南辕北辙啦？另外，在测量的过程中，还得小心别碰到其他的线路或者部件，这可不能马虎。
就像走在独木桥上，得小心翼翼，不然一不小心就掉下去啦。
每次测量完，都得好好检查检查数据，看看是不是合理。
要是感觉不对劲，就得重新来一遍。
这可不能嫌麻烦，毕竟这关系到发电机的正常运行呢！要是因为测量不准确出了啥问题，那可就麻烦大了。
总之呢，测量发电机定子绕组直流电阻可真是个技术活，得认真对待，不能有丝毫马虎。
咱得像对待宝贝一样小心翼翼地操作，这样才能得到准确可靠的结果呀！这可不是开玩笑的事儿，大家可都得记好了哟！。
发电机定子接地保护动作原因与故障处理分析
发电机定子接地保护动作原因与故障处理分析摘要:发电机的主要错误是对静态部件文件进行单阶段校准。
由于发电机的中性点没有受到强烈的阻力或损伤,因此单阶段对静态部件进行校准的错误不会造成一个大的短路,也不会在对静态部件进行电离保护之后产生信号。
但是,如果不加以处理,它会在各种能源系统之间形成一个短电路,导致发电机损坏。
本文分析了对静态部件进行电离保护的问题。
关键词:发电机;定子接地保护;故障处理分析;一、发电机定子接地保护基本工作原理发电机的定子绕组是完全绝缘的，而中性点通常处于低电压时工作，所以接地故障不会靠近发电机。
实际应用表明,由于机械式发电机或水冷却发电机的固定部分泄漏,将在发电机的中性点附近发生单相地面错误。
这也可能是由于多个周期转弯之间的地方宫殿圆圈,在中点附近。
如果这个数字很小,差分保护就无法逆转,误差会继续发展。
最后,靠近中性点的绕组冲破铁芯，导致单相接地故障错误。
如果定子接地故障保护由于死区的存在而没有反应，它将在相间或层间短路中继续扩大，所以中性点工作电压低，不能成为降级对定子接地故障保护无死区要求的关键理由。
定子绕组的接地保护应设置100%的保护范围,故障点不能超出安全电流,而且当定子绕组中任何一个点出现接地故障时,应对其进行充分的保护。
若保护设备的敏感性较差,如果在发生器中点附近有电弧抗蚀剂,就无法提供保护,而且一旦发生在机顶附近的土地故障,中点的电压将会升高,导致一个点的地板失灵,从而产生严重后果。
二是关于继电器的原理。
电力是通过动能和水位能量转换而来，而水流条件、地形条件等都会影响到电力的发电方式，这也是造成火力发电与水力发电不同的重要原因。
发电机与变压器之间的接线是水力发电的主要方式，20MW-100MW是发电机的最大功率区间，通常小于火力发电厂。
为保证一台变压器与多个发电机之间的高效连接，可采取扩展单元接线的方法，并在母线上通过断路器进行并联。
发电机的定、转子保护结构。
直流电机电阻测量
直流电动机技术测定THE TECHNICAL MENSURATION OF ASYNCHRONOUS ELECTROMOTOR二、直流电动机的技术要求THE TECHNICAL DEMAND OF DC-ELECTROMOTOR1．温升性能拖动提升机用的ZD系列直流电动机的环境温度不超过40，电动机各部分的最高允许温升不得超过表(6—7)规定。
而滑动铀奉的晕高允许洱寞不超过80~C…滚动轴承的最高允许温度不超过站写，对于采用强迫通风的电动机，需要符合制造厂规定的通风技术要求2．安全性能直流电动机的安全性能是指绝缘性能，换向性能，振动容差等。
1)绝缘性能直流电动机在热态时绕组绝缘电阻的要求与交流异步电动机一样，但对于四极以上的直流电动机匝间绝缘强度试验的最高电压不应使相邻换向片间的平均电压超过24伏。
2)换向性能直流电动机产生火花的原因是复杂的，不仅仅由于电磁原因，在很多情况下是由机械和化学等原因所引起的。
发生火花是直流机换向性能不良的直接表现，当火花超过一定限度时，会妨碍电机正常运转。
但是，也不必要求绝对没有火花，因为电刷下只有微弱的火花时，电机的正常工作不会受什么影响。
根据技术标准的规定，火花等级见表6-8。
直流电动机的换向性能要求当电动机运转在空载至满载的整个过程中，其火花应不大于１．5级。
对于ZD系列通过规定的过载电流时，应不大于２级。
对于系列电动机，在发热情况下，电动机接近额定转速，额定电压，力Z2矩过50％肘，历时十分钟，其火花不超过2级，此时电动机应不致损坏或发生有害变形，并无局部过热现象。
3)振动容差对ZD系列电动机的容许振动值不超过表6-9的规定。
对于Z2系列电动机的振动(两倍振幅值)应不大于表6-10规定。
3．运转性能电动机的运转性能是指电动机运转中对效率、速度调整率，电流过载倍数等技术参数的要求。
1)、电动机效率容差如8-8系列电动机效率容差规定如下:对于Z2用直接法测定效率时，为-，最小为-0.007-0.15(1-ρ)用间接法测定效率时，额定功率在50千瓦及以下者为-0.15(1-ρ)。
发电机电气试验方法及标准
发电机电气试验方法及标准一．高压发电机第一部分：定子部件1．直流电阻2．目的：检查绕组的焊头是否出问题等原因测试环境：冷状态下进行测试工具：直流电阻电桥数据处理：各项的测试应做以下处理数据处理(I max-I min)/I平均≤2%结果判定：测试值必须满足以上的关系，不满足就应检查定子线圈。
3．绝缘电阻目的：检测线圈的绝缘电阻的大小，为以后的试验确定安全保证。
测试环境：常温下测试，记录数据要记录当前的温度。
测试工具：兆欧表注意事项：在绝缘电阻测试的过程中，在每项测试完之后应该对绕组充分放电，不然会造成严重的后果测试方法：在测量前应充分对地放点，注意机械调零，在测试的时候除开被测项，其他的各项都应该接地，测试的时候记录测试时间为15s和60s时的电阻值，在测试后计算吸收比，吸收比=R60/R15吸收比应满足大于2，而且各个项的绝缘电阻不平衡系数不应大于2（不平衡系数指最大一项的R60与最小一项R60之比）4．直流耐电压.目的：在较高的电压下发现绕组绝缘的缺陷测试环境：常温下进行试验测试工具：直流耐压设备一套测试方法：利用调压器调节电压使高压侧直流电压为0.5U N、1.0 U N、1.5 U N、2.0 U N、2.5 U N、3.0U N每阶段要停留一分钟的耐压试验时间,并在试验的时候记录各个电压时候的电流值。
每项在测试的时候其他项都必须接地。
而且在电压相同的时候各个项的电流值应该比较相近。
在规定的试验电压下,各相泄漏电流的差别不应大于最小值的50%。
注意事项：在测试的时候由于是高压，因此在测试的时候要注意安全，小心周围环境。
在每项测试完之后必须充分放电，否则容易造成事故。
必须注意的就是，测温线圈的接线头必须接地。
5．交流耐电压目的：检查线圈之间的绝缘性能测试环境：常温下进行试验测试工具：耐电压试验设备一套测试方法：发电机定子的交流耐压试验在制作的过程中一共有三个阶段要测试，下面就分别介绍试验的方法：（1）、单个线圈的交流耐电压试验，每次基本上做10个线圈的耐电压试验，试验方法是：在工作台上面放木方，木方里面用海绵等软性有弹性的材料包扎一圈，必须要厚点的，外面包0.1mm左右的铝铂，并且用铜丝将其绑好，在整个线圈的低阻部分必选全放在木方上方。
电动机绕组的直流电阻测试与分析
电动机绕组的直流电阻测试与分析摘要：电机绕组直流电阻是电机出厂、交接、大修和预防性试验中必不可少的检测项目，也是电机故障后的重要检测项目。
通过对电机绕组的直流电阻的分析，可以检查绕组的焊接质量，绕组或引线是否断了，多股导线的绕组是否断了，绕组匝间是否短路等。
电机绕组的直流电阻也参与了电机损耗和温升的计算，直接影响电机的性能评价。
关键词：电动机绕组；直流电阻；测试一、测量原理由于电动机定子绕组有电感，其绕组可视为电感L与电阻R串联的等值电路。
电动机绕组直流电阻测量原理如图1所示。
图1RL充电单路原理图当开关S合上，直流电源US接通瞬间，电感L中的电流不能突变，电阻R和电感L中的电流均为零，电动机绕组直流电阻测量回路存在过渡过程，过渡过程回路电流关系如下：式中：US为外施直流电压（V）；R为绕组直流电阻（Ω）；L为绕组电感（H）；iL为通过绕组的直流电流（A）。
其中称为电路时间常数，充电电流iL达到稳态值的时间长短取决于τ值。
τ值越大，iL达到稳定值的时间就越长；τ值越小，iL达到稳定值的时间就越短。
因此，测量电动机绕组直流电阻时，直流电阻会由大逐渐变小，最后稳定在一个数值。
二、测试方法电桥法是指用直流电桥测量直流电阻的一种方法，具有较高的灵敏度和精度。
常用的直流电桥有单臂电桥和双臂电桥两种。
1.电桥的工作原理1.1单臂电桥单臂电桥的原理接线如图2（a）所示。
当被测电阻RX上的电压降等于R3上的电压降时，A、B两点之间没有电位差，即检流计G中没有电流，电桥达到平衡。
电桥平衡时，，所以。
R2和R4为一定比例的可调电阻，R3为平滑可调电阻，调节R3可使电桥达到平衡。
RX包括引线电阻在内，故实际测得的电动机绕组直流电阻应等于RX减去引线电阻。
当被测电阻越小时，引线电阻造成的测量误差越大。
因此，测量时应尽量减小引线电阻的影响。
1.2双臂电桥双臂电桥的原理接线如图2（b）所示。
电桥平衡时，检流计G中没有电流通过，C、D两点的电位相等。
三相电机绕组直流电阻的测定及注意事项
三相电机绕组直流电阻的测定及注意事项朋友小M是做电机检验试验工作的，他与Ms.参谈了一件事：他们单位进厂的电磁线进厂抽查检验合格，但在绕组半成品检测中发现一批电机定子电阻明显超差，进一步核定发现为电磁线质量问题——电磁线材质不符合要求，最终该批定子全部拆解，电磁线退货。
应朋友之约，Ms.参整理了三相异步电机直流电阻检测的一些基本知识，与各位做一个分享。
为什么要测量电机的直流电阻？直流电阻是电机绕组的一个重要参数。
与电机绕组的设计方案、所采用电磁线的材质、环境温度等诸多因素有关。
在电机的检查试验和型式试验过程中，直流电阻检测都是一个必须检测的项目；对于规范生产的电机企业，会在电机绕组铁芯浸漆前进行直流电阻检测，这样可以避免不符合要求的产品进入后续生产环节。
测定直流电阻也是电机试验的一项重要内容。
通过对实测电阻值的分析，可以初步判定被试电机绕组的匝数、线径、并绕根数、接线方式及接线质量等是否达到要求，以及绕组匝间有无严重的短路故障等。
绕组的直流电阻要参与电机损耗计算和温升计算，直接影响电机性能评价的效果。
因此，绕组直流电阻的测定试验应选择较高精度的测试仪表，力求检测数据具有较高的准确度。
在电机试验中测量绕组的直流电阻时，一般采用直流电阻测量仪表（如电阻测试仪、直流电桥等）直接测量，有时使用电压、电流法（一般不采用）。
三相绕组直流电阻的测量三相交流异步电动机和同步机的定子、三相绕线电机转子都有三相对称的绕组。
在国家电机标准中，规定了对这些绕组直流电阻测量方法。
测量时，都要测量被测绕组的温度，若电机处于实际冷态，可用周围环境温度来代特修正温度。
在进行型式试验或其他需要精确结果的试验时，对每一相电阻或每一线电阻测量3次，然后取3次的平均值作为测量结果。
●直接测量相电阻当电机定子或转子三相绕组各相的头尾共6个端点都引出，或三相绕组在电机内已接成星形（Y形），但除三个相线引出外，中性线（星点）也引出时，可以分别测量各相的直流电阻。
发电机转子直流电阻测量方法
发电机转子直流电阻测量方法1. 介绍嘿，朋友们！今天咱们聊聊发电机转子直流电阻的测量。
别看这个技术名词一听就让人觉得高大上，其实它比你想象的要简单得多，就像好吃的萝卜就藏在土里。
发电机转子是发电机的心脏，没了它，发电机也就是个无头苍蝇。
所以，了解到它的电阻情况是非常有必要的。
2. 为什么要测量直流电阻？2.1 电阻的重要性大家都知道，电阻就是阻碍电流流动的一种力量。
这就像你在外面赚钱，结果每个月发了工资却被房东提了价一样，越是电流想飞，就越是被电阻拖后腿。
测量发电机转子的直流电阻就像你每年去体检，看看自己的身体指标，确保一切正常。
极低的电阻可能意味着转子线圈短路，而极高的电阻则可能意味着接触不良。
这些情况都是万万不可小觑的。
2.2 测量的时机那么，咱们什么时候该测量呢？通常在发电机出厂前，维护期间或者是出现故障时，都是个好时机。
就像你开车时发动机的声音突然变得怪怪的，那肯定得去检查一下，发电机也是同样的道理。
3. 测量方法3.1 准备工具好，话不多说，我们开始动手吧。
首先，得准备好测量工具。
你最少要有一个直流电阻表，如果家里没有，那就去借一个。
借东西要讲究，不要像小孩子那样随便；然后，还要有绝缘手套，确保你自己的安全，因为安全第一是个老生常谈。
3.2 测量步骤测量步骤来啦！首先，当然要切断发电机的电源，确保万无一失，要不然你的小命可就交代在这儿了。
接下来，找到转子线圈的端子，注意，不要搞混了。
然后把你的万用表拨到直流电阻的档位，连接好测试线，红线接正极，黑线接负极。
这时候，你就可以期待万事大吉了。
看看读数，令人欣慰的数字就出来了。
要是读数很小，像0.1欧姆，那肯定是不正常；读数太高，比如2000欧姆，那也有可能是接触不良，赶紧检查一下接头。
因此，读数的意义就像是寻宝，你得仔细斟酌。
4. 常见问题及解决方法4.1 读数异常说到这里，有些小伙伴可能会问，哎呀，测的时候如果读数出问题了怎么办呢？别着急，检查一下连接线，或者看看表内的电池是不是快没电了，没电的表可不靠谱，就像没电的手机，一无是处。
定子绕组绝缘电阻测量方法
定子绕组绝缘电阻测量方法在电机的世界里，定子绕组的绝缘电阻就像是人身体的免疫系统，保护着电机的正常运行。
想象一下，电机就像一个勤劳的小蜜蜂，天天忙忙碌碌，如果它的“免疫系统”不够强大，那它就容易生病，甚至停止工作。
所以，测量定子绕组的绝缘电阻，便成了一项极其重要的工作。
今天，我们就来聊聊这个话题，保证你听了之后，心里有数，做起来也能得心应手。
1. 什么是绝缘电阻？好吧，先从“绝缘电阻”说起。
简单来说，绝缘电阻就是用来衡量电流在绝缘体中流动的难易程度。
你可以把它想象成水管里的水流，如果水管堵了，水流当然就不畅通了，对吧？同样，电流在绝缘体中流动的难易程度也能反映出绕组的健康状况。
一般来说，绝缘电阻越高，说明绕组的绝缘性能越好，越不容易漏电，电机也就越安全。
1.1 为什么要测量？那么，为什么要测量绝缘电阻呢？这就跟定期体检一样，不能等到生病了才想起来去看医生。
通过定期测量，我们可以及时发现潜在问题，比如绝缘层的老化、潮湿、甚至是短路等，这些都是电机的大敌。
可以说，定期测量绝缘电阻，就像给电机穿上一件防弹衣，让它抵御外界的威胁。
1.2 什么时候测量？至于什么时候测量呢，建议在电机投入运行前、运行一段时间后，以及每次检修时，都要进行测量。
特别是季节交替的时候，天气潮湿，绝缘性能很容易受到影响，所以这时候可得多留个心眼。
俗话说，“防患于未然”，嘛，未雨绸缪总是好的。
2. 如何进行绝缘电阻测量？好啦，既然知道了为什么要测量，那接下来就讲讲怎么测量。
测量绝缘电阻其实很简单，但也不能掉以轻心。
你需要准备一个绝缘电阻测试仪，别小看这个仪器，它可是你最好的帮手。
2.1 测量步骤首先，确保电机已经断电，切记！安全第一，没事别逞能。
然后，找出定子绕组的接线端子，用测试仪的两根测试线分别接到其中的两根线端上。
这时候，启动测试仪，选择适合的测试电压，通常是250V、500V或者1000V，根据实际情况选择。
测试开始后，屏幕上会显示出绝缘电阻的数值，记得把这个数字记录下来。
电动机定子绕组直流电阻标准
电动机定子绕组直流电阻标准
电动机定子绕组的直流电阻是电动机电气特性的一个关键参数，通常需要在制造和维护电动机时进行测量。
然而，直流电阻的标准值可能因电动机的型号、规格和制造标准而异。
具体的电动机型号和标准可以通过相关的电机制造商提供的技术文档、电机手册或国家/地区的电机制造标准来查找。
一般来说，电动机的直流电阻是通过测量定子绕组中导体的电阻来确定的。
这个测量可以在电动机停机的情况下进行。
以下是一般情况下电动机定子绕组直流电阻测量的步骤：
1.断电：确保电动机已经断电并处于安全状态。
2.接线：连接测量仪器（例如万用表）的两个探头到定子绕组的
两个导体之间。
3.测量：测量定子绕组的直流电阻值。
4.比较：将测量的值与电机制造商提供的规格或标准值进行比较。
5.记录：记录测量结果以备将来的参考。
需要注意的是，直流电阻的值可能会受到温度影响，因此在进行测量时需要考虑温度补偿。
此外，电动机的维护手册或技术文档通常包含了有关测量直流电阻的详细指导。
最可靠的方式是参考相关的电动机制造商提供的文档或直接咨询制造商或供应商，以获取特定电动机型号的直流电阻标准值。
测量发电机定子绕组的直流电阻原因及注意事项
编号：AQ-JS-07054( 安全技术)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑测量发电机定子绕组的直流电阻原因及注意事项Causes and precautions of measuring DC resistance of generator stator winding测量发电机定子绕组的直流电阻原因及注意事项使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。
(1)测量原因定子绕组的直流电阻包括线棒铜导体电阻、焊接头电阻及引线电阻二部分。
测量发电机定子绕组的直流电阻可以发现：绕组在制造或检修中可能产生的连接错误、导线断股等缺陷。
另外，由于工艺问题而造成的焊接头接触不良(如虚焊)，特别是在运行中长期受电动力的作用或受短路电流的冲击后，使焊接头接触不良的问题更加恶化，进一步导致过热，而使焊锡熔化、焊头开焊。
在相同的温度下，线棒铜导体及引线电阻基本不变，焊接头的质量问题将直接影响焊接头电阻的大小，进而引起整个绕组电路的变化，所以，测量整个绕组的直流电阻，基本上能了解焊接头的质量状况。
(2)测量方法测量发电机定子绕组直流电阻的方法有电压降法和电桥法两种。
采用压降法测量时，须选用0．5级以上的电压表、电流表，通入定子绕组的直流电流应不超过其额定电流的20％。
采用电桥法测量时，因同步发电机定子绕组的电阻很小，应选0．2级的双臂电桥。
(3)测量注意事项①测量时必须在电机各相引出端头上进行，不允许包括本相绕组的外部引线和中性点连接的铜排。
②测量电压、电流接线点必须分开，电压接线点在绕组端头的内侧并尽量靠近绕组，电流接线点在绕组端头的外侧。
测量发电机定子绕组的直流电阻原因及注意事项
编号：AQ-JS-07054( 安全技术)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑测量发电机定子绕组的直流电阻原因及注意事项Causes and precautions of measuring DC resistance of generator stator winding测量发电机定子绕组的直流电阻原因及注意事项使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。
(1)测量原因定子绕组的直流电阻包括线棒铜导体电阻、焊接头电阻及引线电阻二部分。
测量发电机定子绕组的直流电阻可以发现：绕组在制造或检修中可能产生的连接错误、导线断股等缺陷。
另外，由于工艺问题而造成的焊接头接触不良(如虚焊)，特别是在运行中长期受电动力的作用或受短路电流的冲击后，使焊接头接触不良的问题更加恶化，进一步导致过热，而使焊锡熔化、焊头开焊。
在相同的温度下，线棒铜导体及引线电阻基本不变，焊接头的质量问题将直接影响焊接头电阻的大小，进而引起整个绕组电路的变化，所以，测量整个绕组的直流电阻，基本上能了解焊接头的质量状况。
(2)测量方法测量发电机定子绕组直流电阻的方法有电压降法和电桥法两种。
采用压降法测量时，须选用0．5级以上的电压表、电流表，通入定子绕组的直流电流应不超过其额定电流的20％。
采用电桥法测量时，因同步发电机定子绕组的电阻很小，应选0．2级的双臂电桥。
(3)测量注意事项①测量时必须在电机各相引出端头上进行，不允许包括本相绕组的外部引线和中性点连接的铜排。
②测量电压、电流接线点必须分开，电压接线点在绕组端头的内侧并尽量靠近绕组，电流接线点在绕组端头的外侧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编订：__________________
单位：__________________
时间：__________________
测量发电机定子绕组的直流电阻原因及注意事项
(正式)
Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
Word格式 / 完整 / 可编辑
文件编号：KG-AO-2832-38 测量发电机定子绕组的直流电阻原
因及注意事项(正式)
使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
(1)测量原因
定子绕组的直流电阻包括线棒铜导体电阻、焊接头电阻及引线电阻二部分。
测量发电机定子绕组的直流电阻可以发现：绕组在制造或检修中可能产生的连接错误、导线断股等缺陷。
另外，由于工艺问题而造成的焊接头接触不良(如虚焊)，特别是在运行中长期受电动力的作用或受短路电流的冲击后，使焊接头接触不良的问题更加恶化，进一步导致过热，而使焊锡熔化、焊头开焊。
在相同的温度下，线棒铜导体及引线电阻基本不变，焊接头的质量问题将直接影响焊接头电阻的大小，进而引起整个绕组电路的变化，所以，测量整个绕组的直流电阻，基本上能了解焊接头的质
量状况。
(2)测量方法
测量发电机定子绕组直流电阻的方法有电压降法和电桥法两种。
采用压降法测量时，须选用0．5级以上的电压表、电流表，通入定子绕组的直流电流应不超过其额定电流的20％。
采用电桥法测量时，因同步发电机定子绕组的电阻很小，应选0．2级的双臂电桥。
(3)测量注意事项
①测量时必须在电机各相引出端头上进行，不允许包括本相绕组的外部引线和中性点连接的铜排。
②测量电压、电流接线点必须分开，电压接线点在绕组端头的内侧并尽量靠近绕组，电流接线点在绕组端头的外侧。
③发电机定子绕组的电感量较大，当采用压降法测量时，必须先合上电源开关，当电流稳定后，再搭接上电压表，同时读取电压、电流值。
断开时，应先断开电压表，再断开电流回路。
当采用双臂电桥测量时，必须先按下电源按钮，待电流稳定后(靠经验)，再按下检流计按钮进行测量，测完后，必须先断开检流计按钮，再松开电源按钮。
若违反上述操作顺序，则可能因绕组自感电动势过大，而损坏电桥。
④必须准确测量绕组的温度。
若温度偏差为1℃，会给电阻带来0．4％的误差，容易造成误判断。
因此，要求被测绕组的温度必须处于稳定冷状态，电机绕组表面温度与周围的空气温度之差应在±3~C之内，运行电机停机后到测量时约需相隔48h。
为了加速冷却，在条件允许的情况下，发电机在退出励磁后，可空转
一段时间后再停机，必须用经校准后的酒精温度计进行测量，不能使用水银温度计，以防破损后水银滚人铁芯，影响铁芯绝缘相通风。
温度计应不少于6支，分别置于绝缘的端部和槽部，若测量槽部的温度困难，可测定子铁芯通风孔和齿部表面温度，温度计应紧贴测点表面，并用绝缘材料盖好，放置时间不少于15min。
对装有测量进口风温温度计及定子埋人式温度计的，需同时测量。
将各温度测量数据的平均值作为绕组的温度。
⑤为了避免因测量仪表的不同引起误差，各次测量应尽量使用同一电桥或电压、电流表。
⑥采用压降法测量时，应在三个不同电流值下测量计算电阻值，取其平均电阻值作为被测电阻值。
每次测量电阻值与平均电阻值之差，不得超过±5％。
⑦发电机定子绕组的电阻值很小，交接试验标准
和预防性试验规程中所规定的允许误差也很小，所以测量时必须非常谨慎仔细，否则将引起不允许的测量误差，导致判断错误。
(
请在这里输入公司或组织的名字
Enter The Name Of The Company Or Organization Here。
