武汉职业技术学院校园网建设介绍

武汉职业技术学院校园网建设介绍

在如火如荼的教育信息化建设中，高等院校的信息化建设具有鲜明的特色和深远的意义。从高校信息化的进展来看，第一阶段，高等院校已基本完成教学、科研、图书馆等部门的主干网建设；第二阶段，随着扩招、信息化应用的升级，原有网络的扩建以及宿舍网的建设成为新的热点。由于从集中化的信息中心转为更加离散的学生宿舍网，网络扩建体现出很多新的特点：一方面，从网络本身看，网络规模迅速扩大，节点激增，要保障实现平滑扩展并有效运行；另一个方面，从网络应用看，学生的日常生活、教学、科研、以及管理等日益网络化，校园网需要承载更多的功能需求。

依靠植根教育行业的深厚经验，结合武汉职业技术学院网络升级扩建的特殊需求，锐捷网络（原实达网络）与武汉职业技术学院携手对原有网络进行了网络项目升级重建，在充分考量了原有网络的现状和近期需求的基础上，锐捷网络提出了校园网平滑升级方案。下面就向大家介绍一下武汉职业技术学院网络建设的项目情况。

项目建设背景

武汉职业技术学院是直属省教育厅的全日制普通高等学校，学院地处武汉东湖高新技本开发区和“武汉·中国光谷”的核心地带，处于华中信息化建设的最前沿。学校占地650亩，建筑面积18万平方米，设有11个系部，开设34个专业，在校生近万名，教职工810余人，为了能把教、学、研、管全部网络化，原有主要服务于教学、图书馆的节点型网络已经远远不能满足需求。学校决定在校园主干网基础上进行网络的扩展与升级。

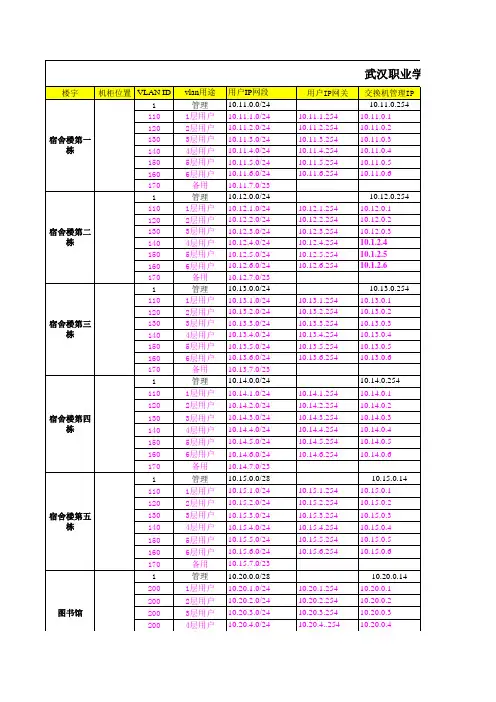

根据学校的实际应用情况，在充分利用原有学校资源的基础上，锐捷网络为武汉职业技术学院定制了方案：网络中心配置高性能路由交换机，网管到楼宇，楼内信息点之间实现硬件VLAN隔离的校园网建设方式，实现平滑扩充和升级。

具体项目实施

关于此项目的具体组网方案的制定，学院方面要求至少满足以下几个需求：

第一，要充分利用学院以前的资源和现有的网络基础设施。一方面是要尽量降低成本；另一方面，所使用的网络设备并不统一，既有国产的设备，也有国外厂商的产品，这就要求与原来的设备实现良好的兼容，才能保证整体网络的稳定运行。

第二，要求较高的网络可靠性和运行质量（QoS）。由于学校的规模比较大，地域面积

广，而且节点众多，包括中心节点、分中心节点、以及多个二级节点，整体网络建设结构比较复杂。在这种情况下，如何保证网络运行的可靠性是一个重要的指标。只有保障良好的运行可靠性和较高的服务质量，才能够满足学校教学、生活、科研和管理等综合业务需求。

第三，要求有完备的网络管理。这一方面是由网络本身的离散型结构决定的，另一方面，节点数目众多、层次较深、承载应用不一，实现有效的、简便的、集中化的管理是不可或缺的，对网络设备本身的易管理性也要求较高。

通过细致的规划和多次论证，武汉职业技术学院网络的建设方案最终确定了采用锐捷网络提供的全网解决方案及网络设备。（具体如下图所示）

如图所示解决方案以锐捷网络STAR-S5610作为中心交换机，以锐捷网络STAR-S2800作为分中心交换机连接西区，以STAR-S1926G+和STAR-S1924F+交换机作为分支交换机，以STAR-S1816V交换机作为接入网络设备，建立起一个高效、稳定、安全、可靠的网络系统。

1、中心交换机

中心机房的网络设备选用锐捷骨干路由交换机STAR-S5610，有10个扩展槽，可以根据需要灵活地选择不同的扩展模块,实现各种配置组合。根据现有网络的需要，配置32口10/100BASE-TX的M5610-32T模块，4口1000Base-SX SC接口的M5610-04SX模块，4口1000Base-LX SC接口的M5610-04LX模块。它具有很强的灵活性和可扩展性。

2、分中心交换机

分中心交换机采用模块化千兆核心交换机STAR-S2800，该交换机最多可提供64个10/100M自适应RJ-45端口、32个100M光纤接口、8个1000M光纤接口，配合各种管理模块、堆叠模块，可以满足分中心对高可靠性、高安全性、高效性和可管理性的要求。STAR-S2800交换机通过1000M端口上联到网络中心，并分别通过1000M和100M连接个子网。分中心的交换机无论从运行的效率还是稳定性上，都有足够的冗余。

3、二级交换机

二级交换机在整个网络中起“承上启下”的作用，一端连接到中心交换机，另一端连接到各子网的接入层交换机。由于与网络中心交换机的信息通信比较多，数据传输量大，同时还要满足音频、视频等方面的需求，因此这个环节经常成为网络传输的瓶颈。为了保证网络的畅通，消除网络瓶颈，二级交换机采用了STAR-S1924F+和STAR-S1926G+分支交换机，是恰如其分的设备选择。

4、接入层网络设备

接入层采用STAR-S1816V交换机，提供固化VLAN，可以硬件隔离用户之间的相互通信，即保证了网络的安全，也降低了整体成本。

项目设计特点

1、端到端的QOS

锐捷网络端到端的QoS，就是指保证用户的数据在整个网络的传送过程中得到所需要的QoS服务，尤其在校园网中需要保障从资源服务器直达用户端的全程通信质量保证。这其中包括三个层次：首先是网络核心交换机，STAR-S5610支持基于优先级的调度算法，可以为不同优先级的用户提供不同的服务等级；同时，可以根据L2－L5的信息实现流分类功能，并为不同流赋予不同优先级。第二是接入交换机，STAR-S1926系列交换机支持802.1P、端口优先级等多种QoS策略。第三是网络性能监控和管理，STAR-STAR－VIEW网络管理平台可以清楚地了解网络流量的规律，包括对每个端口进行监控的全部RMON/RMON2组，并且可以将这些统计数据转换成清晰易懂的图表来反映网络的变化。除了提供全面的SNMP 协议支持外，STAR－VIEW还具有强大的数据分析工具，它利用这种工具对收集到的原始统计数据进行分析后，转换为简单的图表和图形来反映网络真实的数据流量情况。根据这些实时可靠的信息，网络管理员可以创建和维护相应的QoS策略来满足网络应用程序的使用需要。

2、高可靠性

锐捷网络核心路由交换机采用关键部件冗余备份方式提高系统可靠性。系统的核心交换和管理模块可以按照热备份方式实现冗余保护。同时，管理模块可以实现故障自动检测和告警，并自动倒换。锐捷网络系列交换机都严格按照有关电磁兼容的设计规范进行设计，保证了系统具有良好的抗静电干扰、抗射频干扰、抗电脉冲群干扰、抗雷击浪涌干扰、抗电瞬时跌落干扰和抗射频传导干扰的能力。另外，锐捷网络系列交换机可以利用千兆或百兆链路组成冗余网络环路，通过启用STP协议使造成网络环路的链路逻辑失效，避免环路，同时交换机之间通过STP协议报文的交互相互了解对方的状态，当负责数据传输的活动链路失效以后可以激活先前逻辑失效的链路，保障数据的正常传输，提供链路级冗余备份功能。

3、高可管理性

锐捷网络不但拥有自己的网络管理软件STAR-VIEW，而且交换机都按照应用为本的思路进行设计，产品有简单友好的操作界面，非常适合于高校系统。STAR-VIEW更是能实现用户管理、设备管理的一体化和集中化管理，为实现高校网络管理的优选软件。

实施效果：
