过程装备制造与检测 课后答案(精华版)

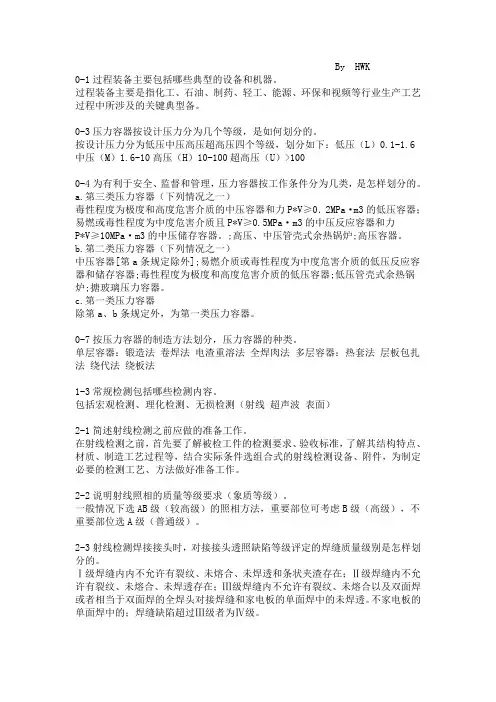

By HWK0-1过程装备主要包括哪些典型的设备和机器。

过程装备主要是指化工、石油、制药、轻工、能源、环保和视频等行业生产工艺过程中所涉及的关键典型备。

0-3压力容器按设计压力分为几个等级，是如何划分的。

按设计压力分为低压中压高压超高压四个等级，划分如下：低压（L）0.1-1.6中压（M）1.6-10高压（H）10-100超高压（U）>1000-4为有利于安全、监督和管理，压力容器按工作条件分为几类，是怎样划分的。

a.第三类压力容器（下列情况之一）毒性程度为极度和高度危害介质的中压容器和力P*V≥0．2MPa·m3的低压容器；易燃或毒性程度为中度危害介质且P*V≥0.5MPa·m3的中压反应容器和力P*V≥10MPa·m3的中压储存容器。

;高压、中压管壳式余热锅炉;高压容器。

b.第二类压力容器（下列情况之一）中压容器[第a条规定除外];易燃介质或毒性程度为中度危害介质的低压反应容器和储存容器;毒性程度为极度和高度危害介质的低压容器;低压管壳式余热锅炉;搪玻璃压力容器。

c.第一类压力容器除第a、b条规定外，为第一类压力容器。

0-7按压力容器的制造方法划分，压力容器的种类。

单层容器：锻造法卷焊法电渣重溶法全焊肉法多层容器：热套法层板包扎法绕代法绕板法1-3常规检测包括哪些检测内容。

包括宏观检测、理化检测、无损检测（射线超声波表面）2-1简述射线检测之前应做的准备工作。

在射线检测之前，首先要了解被检工件的检测要求、验收标准，了解其结构特点、材质、制造工艺过程等，结合实际条件选组合式的射线检测设备、附件，为制定必要的检测工艺、方法做好准备工作。

2-2说明射线照相的质量等级要求（象质等级）。

一般情况下选AB级（较高级）的照相方法，重要部位可考虑B级（高级），不重要部位选A级（普通级）。

2-3射线检测焊接接头时，对接接头透照缺陷等级评定的焊缝质量级别是怎样划分的。

Ⅰ级焊缝内内不允许有裂纹、未熔合、未焊透和条状夹渣存在；Ⅱ级焊缝内不允许有裂纹、未熔合、未焊透存在；Ⅲ级焊缝内不允许有裂纹、未熔合以及双面焊或者相当于双面焊的全焊头对接焊缝和家电板的单面焊中的未焊透。

不家电板的单面焊中的；焊缝缺陷超过Ⅲ级者为Ⅳ级。

3-2在超声波检测过程中，影响超声波能衰减的主要原因有哪些方面，衰减对检测有哪些影响，实际检测时常采取什么措施？a声束的扩散衰减b超声波的散射衰减c介质吸收引起的衰减会使检测灵敏度降低必须使用耦合剂（一般为液体）3-3超声波检测时应做的准备工作.（1）调节扫描速度（2）调节检测灵敏度，包括试块调节和工件调节两种方法3-6说明超声检测焊接接头时，国家标准对焊接接头检测等级的划分和选择。

焊接接头超声检测分为A、B、C三个等级（GH345一89）。

就检验的完善程度而言A级最低（难度系数1）；B级一般（难度系数5-6）1C级最高（难度系数10-12）工程技术人员应在充分了解超声检测可行性的基础上进行结构设计及确定制造工艺，以防止焊接结构限制相应检测等级的实施。

1各等级的检验范围a．A级检验用一种角度斜探头在被检焊缝的单面单侧仅对可能扫查到的焊缝截面实施检测。

一般情况下不要求检测横向缺陷。

当母材厚度大于50mm时，不允许采用A级检验。

b.B级检验原则上用一种角度探头在被检焊缝的单面双侧对整个焊面截面实施检当母材厚度大于100mm时，要求在被检焊缝的双面双侧进行检测。

在受几何条件限制的情况下，可用两种角度的斜探头在被检焊缝的双面单侧实施检测。

条件允许应检测横向缺陷。

c．C级检验至少要用两种角度的斜探头在被检焊缝的单面双侧实施检测，同时要求在两个扫查方向上用两种角度的斜探头检测横向缺陷。

当母材厚度大于100mm时，应在被检焊缝的双面双侧进行检测。

4-1磁粉检测原理。

影响磁粉检测灵敏度高低（漏磁场强度的强弱）的主要因素有哪些。

当一被磁化的工件表面和内部存在缺陷时，缺陆的导磁率远小于工件材料，阻大，阻碍磁力线利通过，造成力线弯曲。

果工件表面、近表面存在缺陷（没有裸露出表面也可以），则磁力线在缺陷处会逸出表面进人空气中，形成漏磁场。

此时若在工件表面撒上导磁率很高的磁性铁粉，在漏场处就会有意粉被吸附，聚集形成磁痕，通过对磁痕得分析即可评价缺陷。

1外加磁场影响2缺陷的形状和位置3材料的性质4被检材料的表面状态4-2磁粉检测的特点。

磁粉检测有如下几个特点。

1适用于能被磁化的材料（如铁、钴、镍及其合金等），不能用于非磁性材料（如锅、铝、铬等）。

2适用于材料和工件的表面和近表面的缺陷，该缺陷可以是裸露于表面，也可以是未裸露于表面。

不能检测较深处的缺陷（内部缺陷）。

3能直观地显示出缺陷的形状、尺寸、位置，进而能做出缺陷的定性分析。

4检测灵敏度较高，能发现宽度仅为0.1μm的表面裂纹。

5可以检测形状复杂、大小不同的工件。

6检测工艺简单，效率高、成本低。

4-8渗透检测原理和特点。

当被检工件表面存在有细微的肉眼难以观察到的裸露开口缺陷时，将含有有色染料或者荧光物质的渗透剂，用浸、喷或刷涂方法涂覆在被检工件表面，保持一段时间后，渗透剂在存在缺陷处的毛细作用下渗人表面开口缺陷的内部，然后用清洗剂除去表面上滞留的多余渗透剂，再用浸、喷或刷涂方法在工件表面上涂覆薄薄一层显像剂。

经过一段时间后，渗人缺陷内部的渗透剂又将在毛细作用下被吸附到工件表面上来，若渗透剂与显像剂颜色反差明显（如前者多为红色，后者多为白色）或者渗透剂中配制有荧光材料，则在白光下或者在黑光灯下，很容易观察到放大的缺陷显示。

当渗透剂和显像剂配以不同颜色的染料来显示缺陷时，通常称为着色渗透检测（着色检测、着色探伤）。

当渗透剂中配以荧光材料时，在黑光灯下可以观察到荧光渗透剂对缺陷的显示，通常称为荧光渗透检测（荧光检测、荧光探伤）。

因此，渗透检测是着色检测和荧光检测的统称。

其基本检测原理是相同的。

特点1适用材料广泛，可以检测黑色金属、有色金属，锻件、铸件、焊接件等；还可以检测非金属材料如橡胶、石墨、塑料、陶瓷、玻璃等的制品。

2是检各种工件裸露出表面开口缺陷的有效无损检测方法，灵敏度高，但未裸露的内部深处缺陷不能检测3设备简单，操作方便，尤其其对大曲积的表曲缺陷检测效率高，周期短。

4所使用的渗透检测剂（渗透剂、显像剂、清冼剂）有刺激性气味，应注意通风5若被检表面受到严重污染，缺陷开口被阳塞无法彻底清除时，渗透检测灵敏度将显著下降。

4-9渗透检测方法的分类和选用。

1荧光渗透检测，渗透剂种类包括水洗型、后乳化型、溶剂去除型，2着色渗透检测，零件表面上多余的荧光渗透液可直接用水清洗掉。

在紫外线灯下有明亮的荧光显示，易于水洗，检查速度快，对于表面粗糙度低且检测灵敏度要求不高的工件可以选用。

适用于中、小型零件的批量检测零件表面上的荧光渗透液要用乳化剂乳化处理后，方能用水洗掉。

有极明亮的荧光，对于表面粗糙度较高且要求有较高检测灵敏度的工件宜选用此法零件表面上的多余荧光渗透液需用溶剂清洗，检验成本比较高，一般情况下不宜采用。

对于大型工件的局部检测可以选用与水洗型荧光渗透剂相似，但不需要紫外线灯与后乳化型荧光渗透剂相似，但不需要紫外线灯一般装在喷罐内使用，便于携带，广泛用于焊缝、大型工件局部等处的检测，尤其适用于现场无水源、电源等情况下的检测5-1举例说明GB150《钢制压力容器》中，根据压力容器主要受压部分的焊接接头位置，对焊接焊接接头的分类及其对他压力容器制造的实际作用。

上述关于焊接接头的分类及分类顺序，对于压力容器的设计、制造、维修、作都有着很重要的指导作用，例如：1壳体在组对时的对口错边量、棱角度等组对参数的技术要求，A类和B类接头是不同的，总的来看A类焊接接头的对口错边量、棱角度等参数的技术要求要比B类的严格；2焊接接头的余高要求，对于A、B、C、D类的接头分别提出了不同的技术要求；3无损检测对A、B、C、D类焊接接头的检测范围、检测工艺内容以及最后的评定标准等都作了较具体的不同要求。

5-2焊接接头的基本形式有几种，在设计制造时应尽量选用哪种形式，为什么？对接、十字形、交接头、搭接5-3为什么焊接接头的“余高”称为“加强高”是错误的？会增大应力集中系数Kr，即工作压力分布更加不均匀，造成焊接接头的强度下降5-4以低碳钢为例说明焊接接头在组织、性能上较为薄弱的部位是哪个部位，为什么？热影响区中的过热区，此区奥氏体晶粒产生严重增大现象，冷却后得到过热组织，冲击韧性明显降低，约下降25-30%，对刚性较大的结构常在此区开裂。

5-5焊接坡口的形式有几种，选择坡口时主要考虑哪些问题？1设计或选择不同形式坡口的主要目的是保证焊接接头全焊透2设计或选择坡口首先要考虑的问题是被焊接材料的厚度。

对于薄钢板的焊接，可以直接利用钢板端部（此时亦称为1形坡口）进行，对于中、厚板的焊接坡口，应同时考虑施焊的方法3要注意坡口的加工方法，如I形、V形、X形等坡口，可以利用气割、等离子切割加工，而U形、双U形坡口，则需用刨边机加工。

4在相同条件下，不同形式的坡口，其焊接变形是不同的。

例如，单面坡口比双面坡口变形大；V 形坡口比U形坡口变形大等。

应尽量注意减少残余焊接变形与应力5-7焊条的组成及其应用。

解释E5015和J507的含义。

5-16电渣焊及其焊接特点。

电渣焊是利用电流通过液体熔渣产生的电阻热作热源，将工件和填充金熔合成焊缝的焊接方法。

电渣焊的焊接过程可分为三个阶段：引弧造渣阶段、正常焊接阶段和引出阶段。

合格的焊缝在正常焊接阶段产生，而两端焊缝部分应割除。

根据采用电极的形状及其是否固定，电渣焊方法分为丝极电渣焊、熔嘴电渣焊和板极电渣焊。

电渣焊最主要的特点是适合焊接厚件，且一次焊成，但由于焊接接头的焊缝区、热影响区都较大，高温停留时间长，易产生粗大晶粒和过热组织，接头冲击韧性较低，一般焊后必须进行正火和回火处理。

5-18焊接材料选择原则。

应根据母材的化学成分、力学性能、焊接性能结合压力容器的结构特点和使用条件综合考虑选用焊接材料，必要时通过试验确定。

焊缝金属的性能应高于或等于相应母材标准规定值的下限或满足图样规定的技术要求：对各类钢的焊缝金属要求如下。

（1)相同钢号相焊的焊缝金属。

1碳素钢、碳锰低合金钢的焊缝金属应保证力学性能，且需控制抗拉强度上限。

2铬钼低合金钢的焊缝金属应保证化学成分和力学性能，且需控制抗拉强度上限。

3低温用低合金钢的焊缝金属应保证力学性能，特别应保证夏比（V形）低温冲击韧性。

4高合金钢的焊缝金属应保证力学性能和耐腐蚀性能。

5不锈钢复合钢板基层的焊缝金属应保证力学性能，且需控制抗拉强度的上限；复层的焊缝金属应保证耐腐蚀性能，当有力学性能要求时还应保证力学性能。

复层焊缝与基层焊缝，以及复层焊缝与基层钢板交界处推荐采用过渡层：（2）不同钢号相焊的焊缝金属1不同钢号的碳素钢、低合金钢之间的焊缝金属应保证力学性能。
