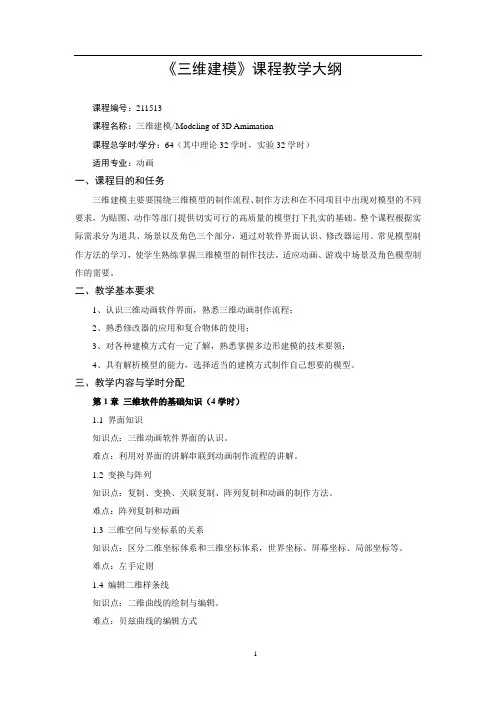

《三维建模》课程教学大纲
《三维建模》课程教学大纲课程编号:211513课程名称:三维建模/Modeling of 3D Amimation课程总学时/学分:64(其中理论32学时,实验32学时)适用专业:动画一、课程目的和任务三维建模主要要围绕三维模型的制作流程、制作方法和在不同项目中出现对模型的不同要求,为贴图、动作等部门提供切实可行的高质量的模型打下扎实的基础。
整个课程根据实际需求分为道具、场景以及角色三个部分,通过对软件界面认识、修改器运用、常见模型制作方法的学习,使学生熟练掌握三维模型的制作技法,适应动画、游戏中场景及角色模型制作的需要。
二、教学基本要求1、认识三维动画软件界面,熟悉三维动画制作流程;2、熟悉修改器的应用和复合物体的使用;3、对各种建模方式有一定了解,熟悉掌握多边形建模的技术要领;4、具有解析模型的能力,选择适当的建模方式制作自己想要的模型。
三、教学内容与学时分配第1章三维软件的基础知识(4学时)1.1 界面知识知识点:三维动画软件界面的认识。
难点:利用对界面的讲解串联到动画制作流程的讲解。
1.2 变换与阵列知识点:复制、变换、关联复制、阵列复制和动画的制作方法。
难点:阵列复制和动画1.3 三维空间与坐标系的关系知识点:区分二维坐标体系和三维坐标体系,世界坐标、屏幕坐标、局部坐标等。
难点:左手定则1.4 编辑二维样条线知识点:二维曲线的绘制与编辑。
难点:贝兹曲线的编辑方式第2章编辑修改器与复合物体(8学时)2.1 堆栈器的基本概念知识点:堆栈修改的概念,关联修改、崩塌修改层级的使用。
难点:堆栈修改的概念2.2 常用的编辑修改器知识点:弯曲修改器、挤出修改器、扭曲修改器、光滑修改器的使用。
难点:修改其对形体的改变及堆栈的作用2.3 Loft放样知识点:Loft放样方式制作模型。
难点:路径与图形的区分2.4 通过为样条线增加编辑修改器建模知识点:导角工具、导角边修改器的使用方法。
难点:把线架构为四星点2.5 其他复合物体知识点:变形、散布、图形合并及其它复合物体指令的使用方法。
CAD三维建模知识点
CAD三维建模知识点CAD(Computer-Aided Design,计算机辅助设计)是一种利用计算机技术辅助进行设计和制图的技术。
在CAD中,三维建模是一项重要的技能,它能够帮助设计师创建具有真实感的三维物体。
本文将介绍CAD三维建模的知识点,包括三维几何体、操作工具和实体建模技巧。
一、三维几何体1. 点(Point):在三维空间中的一个坐标位置,没有长度、宽度或高度。
2. 线(Line):由两个点连接而成的直线段。
3. 面(Face):由三条或更多线段组成的闭合图形,具有一定的面积。
4. 多边形(Polygon):具有三条或更多线段的多边形。
5. 曲线(Curve):不完全由线段组成的图形,可以是弯曲、曲线或曲面。
6. 实体(Solid):具有体积的三维物体,可以用来表示实际的物体,如建筑、零件等。
二、操作工具1. 移动(Move):将选定的物体在三维空间中进行平移。
2. 旋转(Rotate):将选定的物体绕指定轴进行旋转。
3. 缩放(Scale):按比例改变选定物体的大小。
4. 倾斜(Tilt):将选定的物体在三维空间中以指定角度倾斜。
5. 偏移(Offset):在选定的物体周围创建一个相似但更大或更小的副本。
6. 镜像(Mirror):以选定物体为镜像轴,创建其镜像图像。
三、实体建模技巧1. 体积建模(Volumetric Modeling):通过组合基本几何体创建复杂的三维物体。
2. 布尔运算(Boolean Operations):使用并、交和差等操作对实体进行组合或切割。
3. 分解与组装(Assembly):将多个部件组装为一个整体,模拟真实的装配过程。
4. 附件添加(Attachment):添加螺栓、螺母等配件,使模型更加真实。
5. 材质和纹理(Material and Texture):为模型添加材质和纹理,使其外观更加逼真。
6. 动画与渲染(Animation and Rendering):利用CAD软件的动画和渲染功能,实现模型的动态效果和高质量图像输出。
ug三维基本建模
3.3.1 拉伸
“拉伸”是沿矢量拉伸一个截面以创建特征。在 “成形特征”工具条中单击“拉伸”按钮 ,系统 弹出“拉伸”对话框,如图6-2所示。
3.3.2 回转
“回转”是由特征截面绕旋转中心线旋转而成的 一类特征,它适合与构建回转体零件。草绘旋转 特征截面时,其截面必须全部位于中心线的一侧, 倘若要生成实体特征,其截面必须是封闭的。在 “成形特征”工具条中单击“回转”按钮 ,系统 弹出“回转”对话框。各选项组参数的含义和操 作方法和“拉伸”对话框中相应的参数的含义相 似,这里不再赘述。
第三讲 三维基本建模
在前面几章中已经提到过SIEMENS NX6是一个三维建模为主 的大型软件,具有操作简单和修改方便等优点。 三维模块的基本组成部分有基本曲线、基准特征、成形特征、 特征操作等功能。每一个组成部分负责不同的设计步骤,而 且每个组成部分之间都存在着相互关联性。 本讲主要介绍三维模块中的三维建模环境预设置和基准特征 功能,成形特征以及草绘建模特征。
3.3.3 沿引导线扫掠
“沿引导线扫掠”是指截面线沿引导线扫掠创建 特征。引导线可以是直线、圆弧和样条曲线等。 具体操作步骤如下: 在“成形特征”工具条中单击 按钮,系统弹出 “沿导线扫掠”对话框,首先选择截面线,单击 对话框中“确定”按钮 ,按同样方法选择引导线, 在系统新弹出的“沿导线扫掠”对话框中设置偏 置参数,单击“确定”按钮 ,如图所示。
3.2.3 圆锥
锥体包括圆锥体和圆锥台。使用“圆锥”命令不仅可以创建圆柱体,还 同样可以创建圆锥台,通常广泛应用于各种实体建模中。 创建锥体,执行“插入”|“设计特征”|“圆锥”命令(或单击“特征”工 具栏中“圆锥”按钮),进入“圆锥”对话框,如图5-33所示。
《三维模型设计基础》课程标准
《三维模型设计基础》课程标准一、课程定位1.课程性质本课程是软件技术专业(VR方向)的一门必修课程。
2.课程作用结合本专业方向讲解3ds Max软件的使用和应用,要求学生熟练掌握三维建模相关理论知识和方法、模型的材质与贴图设计、灯光与摄像机控制及有效的渲染出图技术。
通过课程的学习,使学生熟知三维模型设计的基本技术、基本流程和常用技能方法,培养从事普通建模、游戏建模、室内建模设计制作等工作的技术技能型专门人才。
同时,培养学生的艺术设计能力和形象思维能力,激发学生创新意识和创新欲望,培养学生的审美观念。
二、课程目标学生以独立或小组合作的形式,模拟设计公司的设计岗位的工作,通过完成不同的项目及其子任务,辅助大量案例实训,运用3ds Max软件平台,熟练掌握3ds Max软件的基本操作、二维及三维建模技术的方法和手段、常用编辑修改器的功能和应用方法,材质类型及设计应用、贴图设计及应用,渲染输出技术等。
学习完本课程后,学生能够掌握设计三维模型的基本流程、常用造型编辑技术、模型质感表现等方面的知识和技能。
1.知识目标(1)三维坐标系统的相关知识;(2)对象的选择、组合、模型的导入/导出及场景、文件的管理;(3)二维样条线的编辑处理知识;(4)三维模型的产生、建立方法;三维模型的编辑修改方法;(5)编辑多边形、FFD、涡轮平滑、壳、挤出、车削、放样等修改器知识;(6)材质类型、明暗器类型、贴图类型、贴图通道等知识,应用材质或贴图的方法和技术;调整质感表现的方法;(7)基本灯光知识、摄像机知识和渲染知识;2.能力目标(1)三维场景环境设置(2)三维基本模型的建立方法(3)二维图形转换为三维模型(4)三维复杂模型的建立及修改方法(5)调整模型的材质与贴图(6)对场景中的灯光与摄像机的调整(7)渲染设置及渲染输出3.素质目标具有一定的沟通、团队合作、语言表达、自我学习等职业综合素质;具有创新思维及有一定的提出问题、分析问题、解决问题等可持续发展的综合能力。
三维建模课程标准
《计算机三维建模》课程标准1课程信息课程代码学分/学时4学分/64学时合作开发企业开设学期适用专业编制人第五学期产品艺术设计林文渊2课程性质与定位《计算机三维建模》是产品艺术设计专业的一门专业核心课程。
该课程主要培养学生熟练运用3DMAX软件制作各种工业设计模型、室内外场景、道具的简模和高模的建模能力,掌握各种工业现行的产品结构、人机工程产品场景比例的基础知识。
其前导课程是《产品造型设计》、《人机工程学》,为3DMAX建模奠定造型设计基础,后续课程是《顶岗实习》,将3DMAX建模能力用于实践并提升建模技能。
课程性质:专业理论课课程任务:本课程是一门必修的技术理论课。
产品造型设计图样是表达和交流技术思想的重要工具,是工程技术部门的一项重要技术文件。
本课程研究绘制和阅读产品造型设计图样的基本原理和基本方法,培养学生的识图能力、和简单制图能力。
并能学习、贯彻产品造型设计制图国家标准和有关规定,为社会培养更多的产品造型设计师。
前续课程:素描、色彩等。
后续课程:展示设计、产品造型设计、装潢艺术设计、家居设计、旅游工艺品设计、毕业设计等。
3课程目标典型工作任务描述(职业行动领域)基于工作过程确立课程标准,按项目组织整合课程内容;将产品造型设计设计与计算机绘图有机地结合在一起,以职业能力和职业素质培养为主线组织教学内容;加强实践教学环节,增加实训学时,少讲多练,提高学生应用软件进行零件设计与加工的能力。
课程目标1、能力目标:能够通过产品设计图纸进行产品的模型制作、完成产品效果图序列制作方法,产品材质处理、产品效果图灯光布局处理、产品后期渲染效果图处理。
2、知识目标:掌握计算机绘图的基本概念和基本知识,掌握3DSMAX软件的各种绘图命令知识和操作命令知识,掌握3Dmax的基于特征的产品外观设计多边形的建模方法,掌握二维、三维、修改器、材质编辑器应用、灯光摄像机及后期渲染处理效果的综合运用能力。
3、素质目标:通过学习完本课程,达到培养学生独立分析问题,解决问题的能力;拥有实事求是的学风和创新精神;具有培养良好的协作精神。
第2章 三维建模基础知识
第2章三维建模基础知识学习三维建模,应首先了解三维建模的基础知识,包括相关概念、三维建模的种类、原理、图形交换标准等。
本章涉及三维建模的背景知识很多,应重点理解三维建模的基本概念和相关知识,这些知识是所有三维建模软件共用的基础。
本章学习目标了解图形及图形对象;了解视图变换与物体变换;了解常用的人机交互手段;了解三维建模的种类(线框造型、曲面造型、实体造型等);理解曲面造型原理和曲面造型功能;了解图形交换标准;了解三维建模系统的组成;了解常用CAD/CAM/CAE分类;了解常用CAD/CAM/CAE软件。
2.1基本概念三维建模是计算机绘图的一种方式。
本节主要介绍三维建模相关的一些基本概念。
2.1.1什么是维“二维”、“三维”的“维”,究竟是什么意思?简单地说,“维”就是用来描述物体的自由度数,点是零维的物体,线是一维物体,面是二维物体,体是三维物体。
可以这样理解形体的“维”:想象一个蚂蚁沿着曲线爬行,无论曲线是直线、平面曲线还是空间曲线,蚂蚁都只能前进或者后退,即曲线的自由度是一维的。
如果蚂蚁在一个面上爬行,则无论面是平面还是曲面,蚂蚁可以有前后、左右两个方向可以选择,即曲面的自由度是二维的。
如果一只蜜蜂在封闭的体空间内飞行,则它可以选择上下、左右、前后三个方向飞,即体的自由度是三维的。
那么,“二维绘图”、“三维建模”中的“维”,与图形对象的“维”是一回事吗?答案是否定的。
二维绘图和三维建模中“维”的概念是指绘制图形所在的空间的维数,而非图形对象的维数。
比如二维绘图只能在二维空间制图,图形对象只能是零维的点、一维的直线、一维的平面曲线等,二维图形对象只有区域填充,没有空间曲线、曲面、体等图形对象。
而三维建模在三维空间建立模型,图形对象可以是任何维度的图形对象,包括点、线、面、体。
什么是图形?计算机图形学中研究的图形是从客观世界物体中抽象出来的带有灰度或色彩及形状的图或形,由点、线、面、体等几何要素和明暗、灰度、色彩等非几何要素构成,与数学中研究的图形有所区别。
三维建模规范基本知识介绍
三维建模规范基本知识介绍
三维建模是一种通过计算机生成三维模型的过程,包括建立模型的形状、纹理和材质等方面的细节。
在三维建模中,应遵循一些规范以保证模
型的质量和准确性。
本文将介绍三维建模规范的基本知识。
首先,三维建模的基本单位是顶点。
顶点是构建三维模型的基本要素,它们定义了模型的形状和结构。
在建模过程中,顶点的位置、法线、纹理
坐标等属性需要精确地定义,并且它们之间的连接关系也需要正确地建立。
因此,规范的第一条是要确保顶点数据的准确性和一致性。
其次,三维模型应该具有正确的尺寸和比例。
在建模过程中,应该根
据实际物体的尺寸和比例来确定模型的大小和比例关系。
这样可以保证模
型在渲染和动画等后续处理过程中具有真实感和可信度。
此外,模型的比
例关系还与场景的布局和摄像机的视角等因素有关,因此需要综合考虑这
些因素来确定模型的尺寸和比例。
另外,三维模型的拓扑结构也需要符合一定的规范。
拓扑结构定义了
顶点之间的连接方式,它决定了模型的形状和表面特征。
在建模过程中,
应该避免出现多余的顶点、重叠的面和破碎的边等问题,以保证模型的连
续性和完整性。
此外,拓扑结构还与模型的细节和分辨率等因素有关,因
此需要根据具体的需求来进行调整和优化。
三维建模教学大纲
三维建模教学大纲三维建模教学大纲引言:三维建模是一门重要的技能,广泛应用于游戏开发、影视制作、工业设计等领域。
为了帮助学生系统地学习和掌握三维建模的基本原理和技巧,制定一份合理的教学大纲至关重要。
本文将探讨一种适用于三维建模教学的大纲框架,旨在提供一种有效的教学方法和内容。
一、基础知识与理论1. 三维建模的概述- 介绍三维建模的定义和应用领域- 探讨三维建模在现实世界中的重要性和作用2. 三维建模的基本原理- 解释三维建模的基本原理,如顶点、多边形、纹理等- 强调模型的几何学和视觉效果的重要性3. 三维建模软件的介绍- 介绍市场上常见的三维建模软件,如Blender、Maya等- 比较各种软件的特点和适用场景二、建模技术与实践1. 建模工具与操作- 介绍三维建模软件的界面和基本操作- 演示基本的建模工具,如选择、移动、旋转等2. 建模技巧与方法- 探讨不同类型的建模技巧,如盒子建模、多边形建模等 - 演示各种建模方法的实际操作步骤3. 纹理与材质- 讲解纹理和材质的概念和作用- 演示如何在建模过程中添加纹理和材质三、高级建模与优化1. 高级建模技术- 探讨高级建模技术,如曲面建模、细分曲面等- 演示高级建模技术的实际应用场景2. 拓扑与流线型建模- 介绍拓扑和流线型建模的概念和原理- 演示如何使用拓扑和流线型建模来优化模型的效果和性能3. 优化与渲染- 讲解如何优化模型的几何和纹理,以提高渲染效果- 演示如何使用渲染器来增强模型的真实感和细节四、案例分析与实践项目1. 案例分析- 分析一些成功的三维建模案例,如电影特效、游戏角色等 - 探讨这些案例背后的技术和创作思路2. 实践项目- 提供一些实践项目,让学生将所学知识应用到实际中- 指导学生完成实践项目,并提供反馈和指导结语:三维建模教学大纲的制定旨在系统地引导学生学习和掌握三维建模的基本原理和技巧。
通过基础知识与理论的学习,建模技术与实践的实践,以及高级建模与优化的深入探讨,学生将能够在实践中获得更多的经验和技能。
三维模型的基础知识点总结
三维模型的基础知识点总结1. 三维模型的分类根据表示方法的不同,三维模型可以被分为多种类型。
常见的三维模型分类包括:1.1 点云模型点云模型是由大量离散的点构成的模型,每个点可以包含坐标和颜色信息。
点云模型通常用来表示复杂的物体表面,如云朵、火焰等。
它的优点是能够准确地描述物体的表面形状,但缺点是不能够表示物体的内部结构。
1.2 多边形网格模型多边形网格模型是由大量的平面多边形构成的模型,其中最常见的形式是三角形和四边形。
多边形网格模型通常用来表示复杂的物体表面,如建筑物、自然景物等。
它的优点是能够高效地表示复杂的几何形状,但缺点是无法准确地表示曲面和球面。
1.3 曲面模型曲面模型是由一些曲线和曲面构成的模型,它通常用来表示光滑的物体表面,如汽车、飞机等。
曲面模型的优点是能够准确地表示光滑的曲面,但缺点是计算和显示复杂度较高。
1.4 固体模型固体模型是由实体和空洞构成的模型,它包含体素和网格两种表示方式。
固体模型通常用来表示物体的内部结构和体积,如器官、机械零件等。
固体模型的优点是能够准确地表示物体的内部结构,但缺点是计算和显示复杂度较高。
2. 三维模型的表示方法2.1 参数化表示参数化表示是指使用数学方程或参数来描述三维模型的表示方法。
常见的参数化表示包括曲线方程、曲面方程和体素方程。
参数化表示的优点是能够准确地描述物体的形状和结构,但缺点是计算和显示复杂度较高。
2.2 多边形表示多边形表示是指使用多边形网格来描述三维模型的表示方法,常见的多边形表示包括三角形网格和四边形网格。
多边形表示的优点是能够高效地表示复杂的几何形状,但缺点是无法准确地表示曲面和球面。
2.3 体素表示体素表示是指使用立方体单元来描述三维模型的表示方法,常见的体素表示包括正交体素和六面体体素。
体素表示的优点是能够准确地描述物体的内部结构和体积,但缺点是计算和显示复杂度较高。
3. 三维模型的建模技术三维模型的建模技术是指使用计算机辅助设计软件来创建和编辑三维模型的技术。
工业3d模型制作标准
工业3d模型制作标准
工业3D模型制作标准是指在制作工业产品的三维模型时需要遵
循的一系列规范和要求。
这些标准旨在确保模型的质量、准确性和
可用性,以便在工程设计、制造和其他相关领域中使用。
以下是一
些通常适用的工业3D模型制作标准:
1. 准确性,模型必须精确地反映实际产品的尺寸、形状和特征。
这需要使用准确的测量数据和工程图纸来创建模型。
2. 可编辑性,模型应该是可编辑的,以便在需要时进行修改和
更新。
这要求使用合适的建模软件并遵循良好的建模实践。
3. 文件格式,通常情况下,工业3D模型应该使用通用的文件
格式,如STL、STEP、IGES等,以便在不同的软件和系统中进行交
换和使用。
4. 网格质量,模型的网格应该是高质量的,没有不必要的三角
形或多边形,以确保模型在渲染和分析时有良好的性能。
5. 材质和纹理,如果需要,模型应该包含准确的材质和纹理信
息,以便在渲染和虚拟现实应用中呈现真实感。
6. 尺寸单位,模型应该使用统一的尺寸单位,通常是米或毫米,以确保在不同系统中的一致性。
7. 法线和边缘,模型的法线和边缘应该正确设置,以确保在渲
染和光照计算中得到正确的结果。
总之,工业3D模型制作标准旨在确保模型的准确性、可编辑性、可用性和性能。
遵循这些标准可以帮助工程师和设计师在其工作中
更高效地使用和交换3D模型。
三维建模要求规范-基本知识
实用标准文档三维建模规城市三维建模是为城市规划、建设、运营、管理和数字城市建设提供技术服务的基础,是城市经济建设和社会发展信息化的基础性工作。
城市三维模型数据是城市规划、建设与管理的重要基础资料。
为了建设市三维地理信息系统,规市三维建筑模型的制作,统一三维模型制作的技术要求,及时、准确地为城市规划、建设、运营、管理和数字城市建设提供城市建筑三维模型数据,推进城市三维数据的共享,特制定本规。
项目软件及数据格式1、项目中使用的软件统一标准如下:模型制作软件:3DMAX9贴图处理软件:Photoshop平台加载软件:TerraExplorer v6普通贴图格式:jpg透明贴图格式:tga模型格式:MAX、X、XPL2加载文件格式:shp平台文件格式:fly2、模型容及分类城市建模主要包括建筑物模型和场景模型。
2.1、建筑物模型的容及分类建筑物模型应包括下列建模容:各类地上建筑物,包括:建筑主体及其附属设施。
含围墙、台阶、门房、牌坊、外墙广告、电梯井、水箱以及踢脚、散水等。
各类地下建筑物,包括:地下室、地下人防工程等。
其他建(构)筑物,包括:纪念碑、塔、亭、交通站厅、特殊公益建(构)筑物以及水利、电力设施等。
全市建筑物模型分为精细模型(精模),中等复杂模型(中模),体块模型(白模)。
市全市围主要大街、名胜古迹、标志性建筑等用精模表示,一般建筑物用中模表示,城中村、棚户区等用白模表示。
2.1.1、精细复杂度模型(精模)2.1.1.1、定义:精细模型为,能准确表现建筑物的几何实体结构,能表现建筑物的诸多细节,对部分重要建筑景观进行重点准确制作表现的模型制作方式。
2.1.1.2、一般制作围:城市中主干道两旁的主要建筑物、主干路十字路口的主要建筑,电信、移动、金融中心大楼,火车站,重点政治、经济、文化、体育中心区建筑,包括标志性建筑物,城市中知名度高的名胜古迹、地标性建筑(如大雁塔、钟楼等)。
2.1.1.3、制作方式:精细制作,不仅能反映实际建筑的大小,整体结构,而且能反映建筑物的细节结构。
cad三维建模基础教程
cad三维建模基础教程CAD三维建模基础教程导语:CAD(计算机辅助设计)是一种通过计算机软件进行工程设计、图形处理和模拟分析的技术,凭借其高效速度和精确度已成为现代设计领域的重要工具。
三维建模是CAD技术的重要应用之一,通过三维建模可以在计算机中生成具有真实感和实际尺寸的三维模型。
本教程将介绍CAD三维建模的基础知识和技巧,帮助初学者快速入门。
一、CAD三维建模概述三维建模是基于CAD软件的一种技术,通过在计算机中创建丰富的几何体和模型,从而将设计从二维转化到三维。
三维建模可以为工程师、设计师和制造商提供更直观、更精确的设计和分析平台。
二、CAD三维建模的基本操作1. 创建新的三维模型文件:打开CAD软件,选择“新建”命令,选择适当的模板和单位设置,创建新的工程文件。
2. 绘制基本几何体:通过绘图命令绘制基本的几何体,如线、圆、矩形等,可以使用CAD软件提供的绘图工具,也可以通过键盘输入绘图命令。
这些基本几何体将作为建模的基础。
3. 编辑和修改几何体:CAD软件提供了多种编辑和修改工具,可以对已创建的几何体进行移动、旋转、缩放、拉伸等操作,以满足具体的设计需求。
4. 创建复杂几何体:通过组合和变换基本几何体,可以创建出更复杂的几何体和模型。
例如,可以使用布尔运算对几何体进行求交、求并等操作,或者使用平移、旋转、缩放等操作对几何体进行变换。
三、CAD三维建模的工具和技巧1. 快捷键和命令:熟悉CAD软件提供的快捷键和命令,可以极大地提高工作效率。
例如,Ctrl+C和Ctrl+V可以复制和粘贴选定的几何体,Ctrl+Z可以撤销上一步操作,F3可以切换到3D视图等。
2. 快速选择和过滤:CAD软件通常提供了快速选择和过滤工具,可以根据特定的属性、图层或对象类型选择几何体。
这些工具可以大大简化复杂模型的选择和编辑。
3. 坐标系和参照:在三维建模过程中,坐标系和参照物非常重要。
可以通过设置和调整坐标系来精确定位和对齐几何体,也可以使用参照物作为基准进行建模。
3d建模的规章制度
3d建模的规章制度一、总则为加强对3D建模工作的管理,提高工作效率,保证产品质量,特制定本规章制度。
二、工作范围3D建模是指利用计算机软件对三维物体进行建模、设计和渲染的工作。
本规章制度适用于公司所有从事3D建模工作的人员。
三、工作流程1. 项目接收:项目经理将项目要求转交给3D建模师。
建模师根据项目需求进行计划排期。
2. 制作模型:建模师根据项目需求利用相关软件进行建模工作,确保模型符合设计要求。
3. 审查修改:项目经理对建模成果进行审查,提出修改意见。
建模师对意见及时进行修改。
4. 渲染输出:建模师进行模型渲染和输出,确保效果图清晰、逼真。
5. 项目交付:建模师将成果交给项目经理,项目经理组织相关人员进行验收。
四、工作规范1. 建模师应具备相关专业知识和技能,熟练掌握建模软件的使用方法。
2. 建模师应按照项目要求进行工作,不得擅自修改设计方案。
3. 建模师应保持模型文件的整洁、规范,确保项目资料的安全性。
4. 项目经理应及时对建模成果进行审查,提出修改意见,并指导建模师进行修改。
5. 项目经理应加强对建模工作的管理,确保项目进度和质量。
六、违章处罚1. 对于违反规章制度的建模师,公司将给予警告、记过、罚款等处罚。
2. 严重违规者将被列入公司黑名单,取消绩效奖金和晋升资格,甚至开除。
七、附则本规章制度由公司建模部门负责执行,如有需要,可根据实际情况进行调整修改,并报公司领导审批。
以上即为3D建模的规章制度,希望全体建模师严格遵守,共同努力,为公司的发展贡献力量。
三维设计知识点归纳
三维设计知识点归纳三维设计是一种应用于建筑、室内设计、产品设计等领域的重要技术。
它通过使用计算机软件和相关工具,将二维的平面设计转化为具有立体感的设计作品。
本文将对三维设计的相关知识点进行归纳总结,旨在帮助读者更好地理解和应用这一技术。
一、三维建模1. 点、线、面在三维设计中,点、线、面是最基本的元素。
点表示空间中的一个位置,线表示连接两个点的路径,面则由多个相连的线构成。
三维建模过程中,通过点、线、面的组合,可以构建出各种复杂的物体形状。
2. 实体建模与表面建模实体建模是通过对物体内部进行建模,将空间内的点、线、面连接起来,形成具有实体属性的物体模型。
而表面建模则是只考虑物体外表面的建模方法,通过给物体表面贴上材质和纹理,使其看起来有立体感。
3. 建模工具常见的三维建模工具包括AutoCAD、SketchUp、3ds Max、Rhino 等。
这些软件提供了丰富的建模功能和工具,使得设计师可以根据需要创建各种形状和结构的模型。
二、渲染与照明1. 材质与纹理在三维设计中,材质和纹理是赋予物体真实外观的关键因素。
材质决定物体表面的光泽、透明度等特性,而纹理则是用来模拟物体表面的细节和纹理效果。
2. 照明照明是三维设计中不可或缺的一环。
通过设置灯光、光源的属性和位置,可以营造出适合设计需求的光照效果。
合理的照明设计可以使物体在渲染过程中显得更加真实和立体。
3. 渲染器渲染器是将三维模型渲染成最终图像的关键工具。
常见的渲染器有V-Ray、KeyShot、Arnold等。
它们通过模拟光线的传播和反射,以及材质、纹理的影响,生成高质量的渲染图像。
三、动画与交互1. 动画三维设计中的动画是指通过模型的移动、旋转、缩放等操作,制作出具有动态效果的设计作品。
通过添加适当的动画效果,可以使设计更加生动有趣。
2. 动画软件常用的三维动画软件有3ds Max、Maya、Blender等。
它们提供了丰富的动画制作工具和功能,使设计师可以轻松创建各种复杂的动画效果。
测绘及三维建模知识点
三维建模及测绘相关知识点一、三维建模三维空间数据模型主要有三种:数字高程建模DEM、数字地面建模DTM、等值线。
地理三维建模:三维建模是指用一定的模型来模拟、表达地学三维现象。
TIN为不规则三角网的缩写,在地理信息系统中有广泛应用:根据区域的有限个点集将区域划分为相等的三角面网络,数字高程有连续的三角面组成,三角面的形状和大小取决于不规则分布的测点的位置和密度,能够避免地形平坦时的数据冗余,又能按地形特征点表示数字高程特征。
三维空间数据不仅指起伏的地形数据,还包括离散点在某一平面的任何属性数据,如某城市的降雨量,某小区域土壤的酸碱度等。
点云数据处理基本描述:点云数据处理软件能够用于海量点云数据的处理(点云数量无限制,先进内存管理)及三维模型的制作。
支持模型的对整、整合、编辑、测量、检测监测、压缩和纹理映射等点云数据全套处理流程。
能够基于点云进行建模,拥有规则组建智能自动建模功能(一键自动建模)要求能够精细再现还原现场。
具有真彩色配准模块,扫描物体点云的颜色即为物体真实的颜色。
相机彩色图片可以配准贴图到三维模型。
两种方法:点绘制、多边形网格绘制。
(三维数据获取与建模现状:我们身在一个三维的世界中,三维的世界是立体的、真实的。
同时,我们处于一个信息化的时代里,信息化的时代是以计算机和数字化为表征的。
随着计算机在各行各业的广泛应用,人们开始不满足于计算机仅能显示二维的图像,更希望计算机能表达出具有强烈真实感的现实三维世界。
三维建模可以使计算机作到这一点。
所谓三维建模,就是利用三维数据将现实中的三维物体或场景在计算机中进行重建,最终实现在计算机上模拟出真实的三维物体或场景。
而三维数据就是使用各种三维数据采集仪采集得到的数据,它记录了有限体表面在离散点上的各种物理参量。
它包括的最基本的信息是物体的各离散点的三维坐标,其它的可以包括物体表面的颜色、透明度、纹理特征等等。
三维建模在建筑、医用图像、文物保护、三维动画游戏、电影特技制作等领域起着重要的作用。
三维建模课程标准
《计算机三维建模》课程标准1课程信息2课程性质与定位《计算机三维建模》是产品艺术设计专业的一门专业核心课程。
该课程主要培养学生熟练运用3DMAX软件制作各种工业设计模型、室内外场景、道具的简模和高模的建模能力,掌握各种工业现行的产品结构、人机工程产品场景比例的基础知识。
其前导课程是《产品造型设计》、《人机工程学》,为3DMAX建模奠定造型设计基础,后续课程是《顶岗实习》,将3DMAX建模能力用于实践并提升建模技能。
课程性质:专业理论课课程任务:本课程是一门必修的技术理论课。
产品造型设计图样是表达和交流技术思想的重要工具,是工程技术部门的一项重要技术文件。
本课程研究绘制和阅读产品造型设计图样的基本原理和基本方法,培养学生的识图能力、和简单制图能力。
并能学习、贯彻产品造型设计制图国家标准和有关规定,为社会培养更多的产品造型设计师。
前续课程:素描、色彩等。
后续课程:展示设计、产品造型设计、装潢艺术设计、家居设计、旅游工艺品设计、毕业设计等。
3课程目标4学习任务(情境)本课程注重以学生的设计制作应用能力作为课程考核的关键内容,并结合学生的设计表述与沟通能力进行考核。
考核以学生课程中设计制作的作品作为主要考核依据,注重职业能力的培养。
所以考核为过程性考核。
考核内容包括平时成绩、项目设计成绩综合评定,平时成绩包括平时出勤、课堂表现(纪律、学习态度、回答问题等)、职业素质(严谨求实善于交流、吃苦耐劳、团队意识)。
项目设计成绩(平时作业完成情况、创新思维),最后成绩评定均按百分制,将各项成绩分别乘以其权重系数(平时成绩40%、项目设计成绩60%)汇总得到每个学生该门课程的成绩。
通过本课程的学习,使学生理解掌握和用3DS MAX制作效果图的方法与技巧,掌握计算机绘图的基本技能和综合技能,通过课内实训,学会工业产品模型的建立,材质的设置,灯光的创作及效果图的渲染出图,结合当前流行的渲染软件VRAY、Keyshot渲染器进行后期渲染制作,最终创作出理想的方案效果图,提高职业就业能力。
CAD中三维建模的基本知识点
CAD中三维建模的基本知识点在CAD中进行三维建模是现代工程设计中的重要步骤,它能帮助工程师们更好地理解和展示他们的设计想法。
本文将介绍CAD中三维建模的基本知识点,帮助读者初步了解这个专业领域。
一、三维坐标系在CAD中进行三维建模前,首先需要了解三维坐标系的概念。
三维坐标系由x、y和z三个轴组成,它们相互垂直且交于原点。
x轴表示水平方向,y轴表示垂直方向,而z轴表示深度方向。
通过三维坐标系,我们能够准确定位和描述设计模型中的点、线、面和体。
二、基本几何实体在CAD中,常见的三维几何实体有点、直线、圆、多边形等。
点由坐标确定,直线由两点确定,圆由圆心和半径确定,多边形由一系列顶点确定。
了解这些基本几何实体的特点和构造方法,是进行三维建模的关键一步。
三、建模操作在CAD中,建模操作是实现三维建模的基础。
常见的建模操作包括绘制、拉伸、旋转、倒角、切割等。
通过这些操作,可以将基本几何实体组合起来,形成更为复杂的三维模型。
建模操作的灵活应用能够实现各种不同形状和结构的设计。
四、实体的属性在进行三维建模时,实体的属性也是需要考虑的重要因素之一。
常见的实体属性包括颜色、质地、透明度等。
这些属性能够使设计模型更加真实和逼真,在展示和评估设计效果时起到重要作用。
五、组装和装配在实际工程设计中,常常需要将多个零部件组装和装配起来形成完整的产品。
CAD软件提供了组装和装配的功能,可以将不同的部件组合成一个整体,以便更好地理解和展示产品的结构和功能。
六、材料和纹理除了基本几何形状和属性外,材料和纹理也是进行三维建模时需要考虑的因素。
在CAD软件中,可以通过设置材料和纹理参数,使设计模型呈现出不同的表面质感和视觉效果。
这对于模拟真实工程环境和提高设计质量都起到积极的促进作用。
七、文件导入和导出CAD软件支持多种文件格式的导入和导出,如STEP、IGES、STL 等。
通过文件的导入和导出,不仅可以与其他CAD软件进行数据交换,还可以与其他工程软件进行集成,实现数据共享和协同设计。
SolidWorks三维建模与工程设计基础
SolidWorks三维建模与工程设计基础Chapter 1:SolidWorks基础知识SolidWorks是一种三维建模软件,它在工程设计领域具有广泛的应用。
通过它,用户可以进行三维模型的设计、分析和制造。
在开始学习SolidWorks之前,我们需要了解一些基础知识,如界面的构成和常用工具的功能。
1.1 界面构成SolidWorks的界面通常分为五个主要区域:菜单栏、工具栏、特征栏、图形区和状态栏。
菜单栏提供了各种命令和工具,工具栏则可以快速访问常用的功能。
特征栏中列出了模型的各个特征,如孔、凸台和切削。
图形区是进行三维建模的主要区域,用户可以在其中创建和编辑模型。
状态栏显示了当前的工作状态和一些重要信息。
1.2 常用工具功能SolidWorks提供了许多工具来辅助用户进行三维建模和设计。
其中一些常用的工具功能包括:绘图工具、实体建模工具、装配工具和可视化工具。
绘图工具可以用来创建二维图形,如直线、圆和矩形。
实体建模工具可以通过创建基本几何体,如立方体和圆柱,来构建三维实体。
装配工具则可以用来将多个零件组装在一起,形成一个整体。
可视化工具可以对模型进行渲染和动画处理,使其更加生动。
Chapter 2:建模技巧与实践了解了SolidWorks的基础知识后,我们需要学习一些建模技巧与实践。
这些技巧可以帮助我们更高效地进行建模,并获得更好的设计结果。
2.1 保存模型在进行建模时,我们应该时刻注意保存模型。
在SolidWorks中,可以通过“文件”菜单中的“保存”选项来保存模型。
我们还可以根据需要设置自动保存功能,以防止因意外情况导致的数据丢失。
2.2 使用快捷键SolidWorks提供了许多快捷键,通过使用这些快捷键,我们可以更迅速地完成建模任务。
例如,“Ctrl + S”可以用来保存模型,“Ctrl + Z”可以用来撤销操作。
熟练掌握这些快捷键可以大大提高我们的工作效率。
2.3 参数化建模参数化建模是指通过设定参数来控制模型的尺寸和形状。
三维设计基础
三维设计基础三维设计基础三维设计基础是指从零开始学习三维设计的基础知识,了解三维设计的基本原理和技术,掌握一定的三维设计软件操作技能,并能够利用所学的知识和技能进行设计和制作三维图形或动画等作品的过程。
在三维设计领域,三维设计基础是非常重要的,它是学习和掌握三维设计的基础,也是学习和掌握其他高级技能的前提。
因此,深入了解三维设计基础知识对于想要从事三维设计领域的人来说至关重要。
三维设计基础知识包括以下几个方面:一、三维设计的基本概念和原理三维设计是指在计算机上使用三维建模软件进行建模、绘制或制作动画等制作三维图形的技术。
三维设计通过对三维空间内的对象的建模和表现,实现对现实世界的模拟和展示。
三维设计的基础原理是对三维空间中的对象进行建模,将对象的形状、颜色、纹理等信息通过计算机处理,实现对对象的三维呈现和操作。
二、三维设计软件的使用三维设计软件包括3DS Max、SketchUp、Maya、Blender等等。
不同的三维设计软件拥有不同的使用方法和功能,但它们的界面和操作基本类似。
三维设计软件的操作需要掌握一定的基本技能和知识,包括建模、贴图、渲染和动画等技能。
在学习三维设计软件时,需要熟悉软件界面和功能,了解各种工具的作用和使用方法,学会使用不同的工具进行建模、贴图、渲染和动画等操作。
三、三维建模的基本技术三维建模是三维设计的基础技术之一,建模技术是将三维对象通过建模软件进行构建和细节处理的过程。
建模技术通常包括多边形建模、曲面建模和NURBS建模等。
三维建模首先要掌握基本的几何形状,如球体、立方体、锥体等,然后逐步学习各种复杂的几何形状和建模技术,包括网格建模、边界表示法(BSpline)建模和细分曲面建模等。
在三维建模过程中,需要熟练掌握不同的建模工具和技术,合理利用各种细节和材质,实现对三维对象的忠实还原和完美表现。
四、三维贴图和纹理的技术贴图和纹理技术是三维设计的重要组成部分。
贴图技术使用图像或者照片贴在三维模型上,增强三维模型的真实感和细节。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
实用标准文档三维建模规城市三维建模是为城市规划、建设、运营、管理和数字城市建设提供技术服务的基础,是城市经济建设和社会发展信息化的基础性工作。
城市三维模型数据是城市规划、建设与管理的重要基础资料。
为了建设市三维地理信息系统,规市三维建筑模型的制作,统一三维模型制作的技术要求,及时、准确地为城市规划、建设、运营、管理和数字城市建设提供城市建筑三维模型数据,推进城市三维数据的共享,特制定本规。
项目软件及数据格式1、项目中使用的软件统一标准如下:模型制作软件:3DMAX9贴图处理软件:Photoshop平台加载软件:TerraExplorer v6普通贴图格式:jpg透明贴图格式:tga模型格式:MAX、X、XPL2加载文件格式:shp平台文件格式:fly2、模型容及分类城市建模主要包括建筑物模型和场景模型。
2.1、建筑物模型的容及分类建筑物模型应包括下列建模容:各类地上建筑物,包括:建筑主体及其附属设施。
含围墙、台阶、门房、牌坊、外墙广告、电梯井、水箱以及踢脚、散水等。
各类地下建筑物,包括:地下室、地下人防工程等。
其他建(构)筑物,包括:纪念碑、塔、亭、交通站厅、特殊公益建(构)筑物以及水利、电力设施等。
全市建筑物模型分为精细模型(精模),中等复杂模型(中模),体块模型(白模)。
市全市围主要大街、名胜古迹、标志性建筑等用精模表示,一般建筑物用中模表示,城中村、棚户区等用白模表示。
2.1.1、精细复杂度模型(精模)2.1.1.1、定义:精细模型为,能准确表现建筑物的几何实体结构,能表现建筑物的诸多细节,对部分重要建筑景观进行重点准确制作表现的模型制作方式。
2.1.1.2、一般制作围:城市中主干道两旁的主要建筑物、主干路十字路口的主要建筑,电信、移动、金融中心大楼,火车站,重点政治、经济、文化、体育中心区建筑,包括标志性建筑物,城市中知名度高的名胜古迹、地标性建筑(如大雁塔、钟楼等)。
2.1.1.3、制作方式:精细制作,不仅能反映实际建筑的大小,整体结构,而且能反映建筑物的细节结构。
贴图效果好,带光影效果。
用户看上去感觉就是实际的建筑、真实度高。
2.1.2、中等复杂度模型(中模)2.1.2.1、定义:为了保证大规模数字城市在平台上流畅运行,并能准确表现建筑物的几何实体结构,在不影响建筑物真实性几何结构的基础上,可以忽略部分实体结构,对部分建筑景观进行简单制作表现的模型制作方式。
2.1.2.2、一般制作围:城市中非主干道两旁的主要建筑物、城市临街小区居民楼和其他一些非重点建模的建筑物。
2.1.2.3、制作方式:简单制作,只需能反映实际建筑的大小,整体结构,色调。
一般情况下主要用于反映整体建筑特色,多用于陪衬作用,用户看上去能第一感觉是实际的建筑。
2.1.3、体块模型(白模)2.1.3.1、定义:为了保证城市三维模型的整体性、全面性,忽略建筑物的细部结构、突出建筑物外轮廓和屋顶大体感觉,对建筑体进行简单制作表现的模型制作方式。
2.1.3.2、一般制作围:一般为城中村,非临街居民区的成片居民楼,风格类似的成片建筑和其他一些不重要的建筑物密集区域。
2.1.3.3、制作方式:简单制作,只需能反映实际建筑的大小,粗略外貌。
一般反映建筑物大小、高度、白盒子加简单屋顶,多用于陪衬作用,用户看上去能第一感觉是建筑物。
2.2、场景模型的容场景模型包括交通设施模型、绿化模型、水系模型和其他模型。
2.2.1、交通设施模型应包括下列建模容:公路、城市道路、厂矿道路、林区道路、乡村道路及地下通道等。
轨道交通及桥梁,包括:铁路、轻轨、地铁;高架桥、人行天桥、公铁两用桥、支座、引桥、栏杆、拉索等。
道路附属设施包括:道路交通标志和标线、路沿、绿化隔离带、栅栏、顶篷、路灯等。
2.2.2、绿化模型应包括下列容:在公路或道路两旁成行栽植的行道树。
在道路、社区、公园、庭院的景观树和绿地。
2.2.3、水系模型应包括下列容:区域的水面、河床、码头、河堤、护栏、防洪墙(堤)和过水桥等。
2.2.4、其他模型包括下列容:城市雕塑,包括城市中各类装饰雕塑。
城市休息设施,包括座具、伞与座椅、步廊、路亭等。
城市卫生设施,包括垃圾箱、公共厕所、饮水及清洗台等。
城市信息和通讯设施,包括亭、、环境标识、看板(即告示板和宣传栏的统称)、计时装置、电子信息查询器等。
城市娱乐休闲设施,包括游戏设施、娱乐设施、户外健身设施等。
城市照明设施,包括道路照明、装饰照明等。
3、模型的制作规模型应符合下列总体要求:模型在满足视觉效果的情况下,宜尽量减少模型的几何面数。
模型的基底、立面轮廓结构与高度应准确,纹理拼接应过渡自然。
纹理应对玻璃、石、铝塑板等材质的重要特征予以表达。
模型以现状照片为准,结构合理。
3.1、精模的制作和贴图规:建筑的尺寸和比例要准确,制作场景中的单体时,精模的基底轮廓线应基于1:1000或1:500比例尺地形图中建筑物的基底轮廓线直接生成,并与地形图保持一致。
真实精确表现建筑物的外观,在不影响建筑物真实性几何结构的基础上,部分非常精细的细部实体结构允许被忽略。
立体屋顶、凹凸的阳台、一楼突出门厅等几何结构不能被忽略,不能用贴图代替,需要用几何实体来表现,屋顶贴图要求清晰美观,可以采取非真实的材质库中的贴图来表现。
使用的纹理材料应与建筑外观保持一致,反映出纹理的实际图案、颜色、透明度等,区别出砖、木头、玻璃等不同质地。
纹理中不得含有建模物体以外的物体,物体的立面及屋顶变化细节应清晰可辨。
技术参数标准(单个精细模型):任何一个维度超过1米的结构特征均应进行几何建模;与实际物体误差不得超过0.2m;与建筑物高度差不得超过1m;甲方提供真实高度的,应严格按提供的建筑物真实高度建模,控制高度。
三角面数-1500 以;贴图单边象素数<1024;格式-jpg(透明贴图要求为带透明通道的tga格式);3.2、中模的制作和贴图规:中模的基底轮廓线应基于1:1000或1:500比例尺地形图中建筑物的基底轮廓线直接生成,并与地形图保持一致。
准确表现建筑物的几何实体结构,在不影响建筑物真实性几何结构的基础上,部分实体结构允许被忽略。
一般为城市居民小区楼和其他一些非重点建模的建筑物。
小区居民楼坡屋顶、平屋顶、穹顶等屋顶结构形式,立体屋顶几何结构不能被忽略,其他一些小的角顶、凹凸的阳台,一楼突出的门厅等几何结构允许采用贴图来表现,但所有贴图均要求比较清晰美观。
技术参数标准(单个精细模型):与实际物体误差不得超过0.5m;与建筑物高度差不得超过1m;甲方提供真实高度的,应严格按提供的建筑物真实高度建模,控制高度。
三角面数-500 以;贴图单边象素数<512;格式-jpg(透明贴图要求为带透明通道的tga格式);单个一组输出的.X 文件和其调用的所有贴图总数据量不超过400K;3.3、白模的制作和贴图规:白模的基底轮廓线应基于1:1000或1:500比例尺地形图中建筑物的基底轮廓线直接生成,并与地形图保持一致。
可依据建筑物基底的几何形状及建筑高度,通过拉伸等方法制作模型,贴图可用现成纹理库近似纹理,能表现建筑风格和大体外貌轮廓。
一般为城中村,非邻街居民区的成片居民楼,风格类似的成片建筑和其他一些不重要的建筑物密集区域。
大致表现屋顶风格,贴图均要求比较清晰美观。
技术参数标准(单个精细模型):与建筑物高度差不得超过1m;甲方提供真实高度的,应严格按提供的建筑物真实高度建模,控制高度。
三角面数-50 以;贴图单边象素数<256;格式-jpg(透明贴图要求为带透明通道的tga格式);单个一组输出的.X文件和其调用的所有贴图总数据量不超过50K;4、未拍摄到的区域模型处理方式由于当地的很多意外因素,一些建筑物无法拍摄其具体情况,可以根据已有的图片、矢量数据、影像图进行合理的制作。
5、数据生产原则5.1、准确性原则:所制作的不同等级模型的精度(平面、高度、结构)应满足相应等级的精度要求。
5.2、合理性原则:模型等级的划分要合理,模型的贴图纹理要协调,不同类型模型之间的空间关系符合现状。
5.3、一致性原则:模型和纹理的命名与编码方案一致。
6、纹理的制作流程6.1、纹理的制作在照片拍摄时由于空间视角的影响,拍摄的照片中的建筑物会出现倾斜、局部结构不能完全反映、高处或远处的部分模糊或出现雾状等现象,这样的照片纠正处理后也会出现上下左右的结构尺寸大小长短不一,不能直接使用。
为了能够真实反映建筑物结构大小、比例和色彩的真实性。
在同一建筑物中,以效果最佳的照片为基础,依次以单元、层、立面为顺序进行制作。
具体如下:6.1.1、单元图片制作。
单元图片包括门窗、飘窗、阳台等能够代表一类建筑结构部件的图片和局部墙面图片。
对于建筑结构部件单元,从照片中裁切出一单元图片,进行纠正和处理,处理后的图片必须正视并且效果要好,同时不能参杂其他部分;对于墙面单元,在拍摄的局部墙面照片中,选取清晰度和色彩相对较好的部分进行裁切,裁切时必须保证图片在平铺时不会出现拼接缝的问题。
然后进行纠正,使纠正后的图片正视。
6.1.1.1、层图片制作。
层图片主要是指包含结构性单元的单楼层图片,在一个结构面上是重复的。
它由结构性单元图片和墙面单元图片根据实际比例拼接而成。
拼接后的层图片必须能够真实反映该楼层整体特征,对于精细模型来说要能反映它的局部特征(如:门窗的阴影)6.1.1.2、立面图片制作。
立面指的是具有多个相同层结构的结构面。
它由层图片根据结构面的层数和层的大小进行拼接而成。
拼接成的立面图片能够真实反映该结构面上的建筑结构,同时不能出现拼接缝。
6.1.2、纹理大小为保证模型数据量不宜过大,计算机的读取效率相对高效,并兼顾纹理图片效果的前提下,最终的贴图纹理长宽像素尺寸应为2的n次幂,最大不宜超过1024*1024。
具体如下:6.1.2.1、单元图片像素大小:对于组成层图片的结构性单元图片像素大小不做硬性规定,在保证图片效果和实际比例的情况下可以尽量的小,以免增加存储量。
6.1.2.2、层图片像素大小:层图片反映的是一层楼的纹理,一层住宅楼的高度大概在3(商铺4-5)米左右。
首先图片的长宽像素比要和实际相应建筑物部分一致,在此基础上层图片像素大小在高度上以256为宜,宽度上最大不超过1024。
6.1.2.3、立面图片像素大小:在贴图时主要以层图片和单元图片进行贴图,尽量不以立面图片为单位进行贴图。
对于无法避免的情况,在保证图片效果的前提下尽量的小。
6.1.2.4、在设置同一建筑物同一楼层不同结构面图片时,在裁切和设置图片像素大小时要保证相邻结构面在纹理上保持无缝拼接。
6.1.2.5、制作好的标准纹理以JPG格式进行存储,存储质量级别以8为宜。
对用于精细模型的图片可设置为9。
