一种简单有效的限流保护电路设计

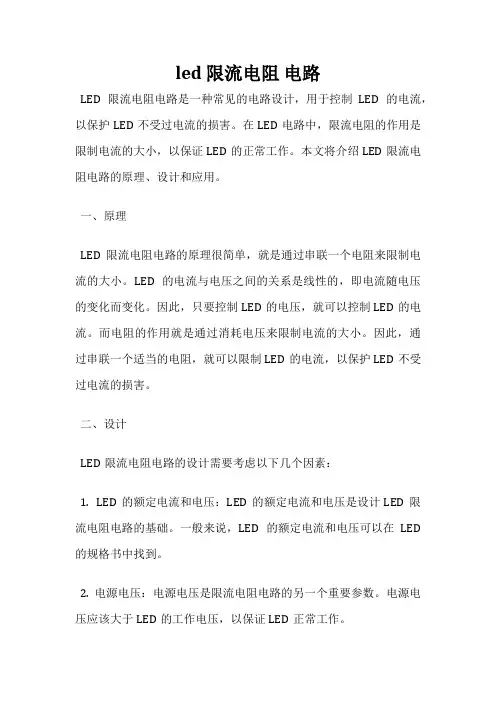

led 限流电阻 电路
led 限流电阻电路LED限流电阻电路是一种常见的电路设计，用于控制LED的电流，以保护LED不受过电流的损害。
在LED电路中，限流电阻的作用是限制电流的大小，以保证LED的正常工作。
本文将介绍LED限流电阻电路的原理、设计和应用。
一、原理LED限流电阻电路的原理很简单，就是通过串联一个电阻来限制电流的大小。
LED的电流与电压之间的关系是线性的，即电流随电压的变化而变化。
因此，只要控制LED的电压，就可以控制LED的电流。
而电阻的作用就是通过消耗电压来限制电流的大小。
因此，通过串联一个适当的电阻，就可以限制LED的电流，以保护LED不受过电流的损害。
二、设计LED限流电阻电路的设计需要考虑以下几个因素：1. LED的额定电流和电压：LED的额定电流和电压是设计LED限流电阻电路的基础。
一般来说，LED的额定电流和电压可以在LED 的规格书中找到。
2. 电源电压：电源电压是限流电阻电路的另一个重要参数。
电源电压应该大于LED的工作电压，以保证LED正常工作。
3. 电阻值：电阻值的大小决定了LED的电流大小。
电阻值越大，LED的电流越小。
电阻值的计算公式为：R=（V电源-V LED）/I LED，其中R为电阻值，V电源为电源电压，V LED为LED的工作电压，I LED为LED的额定电流。
4. 电阻功率：电阻功率是电阻能够承受的最大功率。
电阻功率应该大于LED的功率，以保证电阻不会过热损坏。
三、应用LED限流电阻电路广泛应用于LED灯、LED显示屏、LED指示灯等LED产品中。
在LED产品中，LED限流电阻电路可以保护LED 不受过电流的损害，延长LED的使用寿命。
同时，LED限流电阻电路还可以控制LED的亮度，以满足不同的应用需求。
LED限流电阻电路是一种简单而有效的电路设计，可以保护LED 不受过电流的损害，延长LED的使用寿命。
在LED产品中，LED 限流电阻电路具有重要的应用价值。

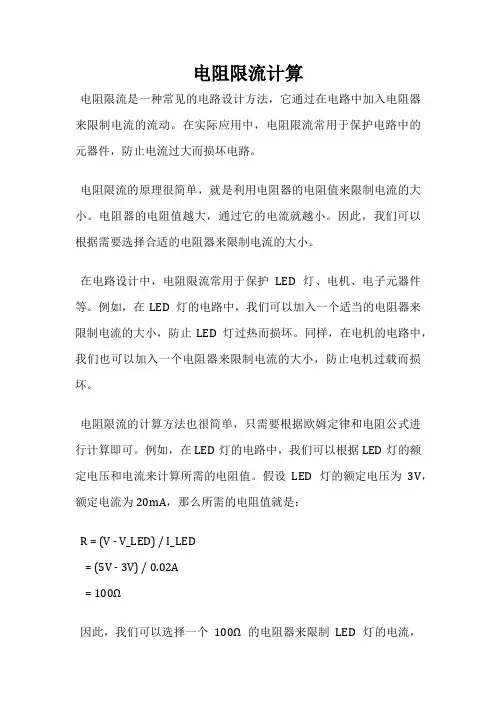

电阻限流计算
电阻限流计算
电阻限流是一种常见的电路设计方法，它通过在电路中加入电阻器来限制电流的流动。
在实际应用中，电阻限流常用于保护电路中的元器件，防止电流过大而损坏电路。
电阻限流的原理很简单，就是利用电阻器的电阻值来限制电流的大小。
电阻器的电阻值越大，通过它的电流就越小。
因此，我们可以根据需要选择合适的电阻器来限制电流的大小。
在电路设计中，电阻限流常用于保护LED灯、电机、电子元器件等。
例如，在LED灯的电路中，我们可以加入一个适当的电阻器来限制电流的大小，防止LED灯过热而损坏。
同样，在电机的电路中，我们也可以加入一个电阻器来限制电流的大小，防止电机过载而损坏。
电阻限流的计算方法也很简单，只需要根据欧姆定律和电阻公式进行计算即可。
例如，在LED灯的电路中，我们可以根据LED灯的额定电压和电流来计算所需的电阻值。
假设LED灯的额定电压为3V，额定电流为20mA，那么所需的电阻值就是：
R = (V - V_LED) / I_LED
= (5V - 3V) / 0.02A
= 100Ω
因此，我们可以选择一个100Ω的电阻器来限制LED灯的电流，
保护LED灯不受过电流的损害。
电阻限流是一种简单而有效的电路设计方法，它可以帮助我们保护电路中的元器件，防止电流过大而损坏电路。
在实际应用中，我们需要根据需要选择合适的电阻器来限制电流的大小，并根据欧姆定律和电阻公式进行计算。
如何设计一个简单的电流限制器
如何设计一个简单的电流限制器在电路设计和电子设备制造的过程中，电流限制器是一种常见且重要的电路元件。
它能够保护电路和设备免受过电流的损害，并提高整个系统的可靠性。
本文将介绍如何设计一个简单的电流限制器。
一、电流限制器的原理电流限制器的工作原理是通过限制电路中的电流大小，避免电流超过安全范围造成设备的损坏。
它主要由电流传感器、比较器和限流元件组成。
电流传感器用来感知电路中的电流变化，一般采用霍尔效应或电阻式传感器。
霍尔效应传感器基于磁场感应原理，当电流通过导线时产生磁场，霍尔效应传感器可以测量磁场的变化从而得到电流大小。
电阻式传感器则通过测量电流通过的电阻压降来间接测量电流。
比较器是电流限制器的核心部件，它用来对感测到的电流值与设定的限制电流进行比较，并产生相应的控制信号。
限流元件是电流限制器的输出部分，可以通过控制电流的流动路径或改变电路的阻抗来实现对电流的限制。
常见的限流元件包括电阻、MOS管等。
二、简单电流限制器的设计对于低功率的电子设备，可以采用简单的电流限制器来保护电路。
以下是一个基于电流传感器、比较器和电阻的简单设计示例：1. 选择合适的电流传感器根据电路的特点和电流范围选择合适的电流传感器。
例如，如果电路中的电流范围在几百毫安以下，可以选择一个小型霍尔效应传感器。
2. 设置限制电流值根据设备的需求和电路的工作情况，设置一个合适的限制电流值。
这个值应该能够满足设备的运行需求，同时又能保证电路的安全。
3. 连接电流传感器和比较器将电流传感器的输出与比较器的输入连接起来，确保电流传感器的输出信号可以准确地传输给比较器。
4. 设置比较器的阈值电压根据限制电流值，设置比较器的阈值电压。
当传感器输出的电流值超过设定值时，比较器会输出一个控制信号。
5. 连接比较器的输出与限流元件将比较器的输出信号与限流元件连接起来，通过控制电流的流动或者改变电路的阻抗来实现对电流的限制。
例如，可以使用一个可调电阻作为限流元件，通过改变电阻值来控制电流的大小。

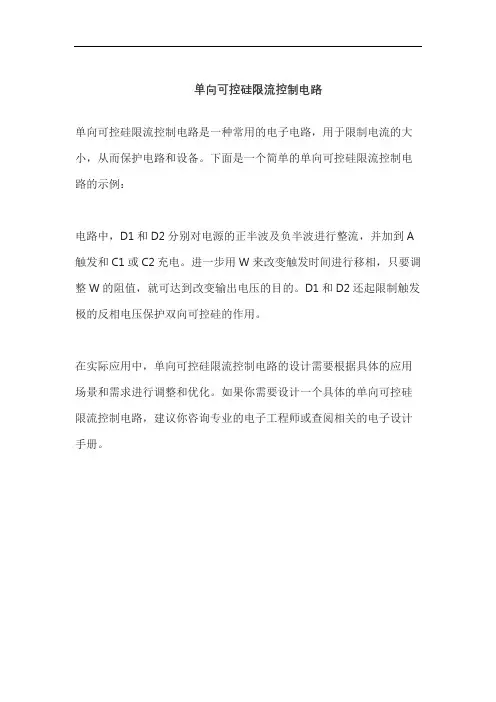

单向可控硅限流控制电路
单向可控硅限流控制电路
单向可控硅限流控制电路是一种常用的电子电路，用于限制电流的大小，从而保护电路和设备。
下面是一个简单的单向可控硅限流控制电路的示例：
电路中，D1和D2分别对电源的正半波及负半波进行整流，并加到A 触发和C1或C2充电。
进一步用W来改变触发时间进行移相，只要调整W的阻值，就可达到改变输出电压的目的。
D1和D2还起限制触发极的反相电压保护双向可控硅的作用。
在实际应用中，单向可控硅限流控制电路的设计需要根据具体的应用场景和需求进行调整和优化。
如果你需要设计一个具体的单向可控硅限流控制电路，建议你咨询专业的电子工程师或查阅相关的电子设计手册。
mos限流保护电路
MOS管限流保护电路是一种利用MOSFET（金属-氧化物半导体场效应晶体管）作为电子开关来限制通过电路的电流，防止过大的电流对系统中的其他元件造成损坏的设计。
这种电路在电源管理、电池充电、电机驱动等应用中非常常见。
一个基本的MOS管限流保护电路的工作原理如下：
1. 检测电流：
- 电路中包含一个电流检测电阻（也称为取样电阻），串联在主回路中。
当通过负载的电流增大时，该电阻上产生的电压也随之增大。
2. 信号放大与比较：
- 电流检测电阻上的压降被转化为可以处理的电压信号，并通过运算放大器或其他比较器电路进行放大和比较。
这个比较过程是基于预设的限流阈值。
3. MOSFET控制：
- 当实际电流超过预设限值时，比较器输出信号改变状态，驱动MOSFET栅极。
- 如果使用的是P沟道MOSFET，则当电流过大
时，MOSFET的栅极电压会降低，导致其源极到漏极之间的导通电阻增加，从而减少通过负载的电流。
- 若使用N沟道MOSFET，当电流过大时，提高栅极电压使MOSFET更快地进入截止状态，同样达到限制电流的目的。
4. 反馈与稳定：
- 系统通常设计有适当的反馈机制以确保限流功能在设定阈值下能够迅速响应并维持稳定的电流。
5. 恢复机制：
- 当电流回落至安全范围内时，MOSFET将重新回到低阻抗状态，允许正常电流通过。
这样的电路设计有助于提高系统的可靠性和使用寿命，避免因过载或短路导致的元器件烧毁问题。
简易充电器制作电容限流
简易充电器制作电容限流电容限流器是一种常见的电路保护设备，用于限制电流的流动，以防止电路中过大的电流对电子器件造成损坏。
它的工作原理是利用电容器的电流变化特性，通过对电流的调节来保护电子器件。
下面将详细介绍如何制作一个简易的电容限流器。
材料准备：1.电容器：选择合适的电容器，容量大小取决于需要限流的电路。
2.电阻器：选取合适阻值的电阻器，阻值大小决定了限流的大小。
3.导线：用于连接电容器和电阻器。
制作步骤：1.首先，将电阻器与电容器连接起来。
一端连接电阻器的一端，另一端连接电容器的一端。
这样，电容器和电阻器形成了一个串联电路。
2.接下来，将电容器的另一端与需要限流的电路相连。
这样，电容限流器即可完成。
工作原理：电容限流器的工作原理基于电容器的充放电过程。
当电路中的电压变化时，电容器开始充电或放电，扮演限制电流的角色。
当电压施加到电容器上时，电容器开始充电，电流从电源流向电容器。
随着时间的推移，电容器的电压逐渐增加，电流逐渐减小，直到电容器充电完全。
此时，电容器不再充电，所以电流停止流动。
如果电路中的电压突然变化或电路短路，电容器将释放其储存的电能，限制了电流的大小，从而保护了电子器件。
优点和应用：电容限流器具有简单、易制作和成本较低的优点。
由于电容限流器不需要外部电源，因此在一些无源电路中广泛应用。
此外，电容限流器还可用于其它电路的保护，如LED灯的保护、直流电机的保护等。
需要特别注意的是，制作电容限流器时需要注意选择合适的电阻器和电容器。
根据电路的需求，选择合适的阻值和容量大小，以确保限流器能够在所需的电流范围内工作。
总结：电容限流器是一种简单、易制作的电路保护设备。
通过利用电容器的充放电特性，实现对电流的调节和限制，保护电子器件不受过大电流的损坏。
电容限流器在各种无源电路中广泛应用，具有重要的保护作用。
制作电容限流器需要注意选择合适的电阻器和电容器，以满足电路的需求。
pmos限流电路
pmos限流电路
PMOS限流电路是一种常用的电路设计，可以用于限制电流的流动。
它由一个PMOS管和其他辅助元件组成，可以有效地控制电流的大小。
在这个电路中，PMOS管是关键部分。
它是一种特殊的金属-氧化物-半导体场效应管，具有优良的限流特性。
当管子处于导通状态时，电流可以自由地通过管子流动，而当管子处于截止状态时，电流无法通过管子。
为了实现限流功能，我们需要合理选择PMOS管的工作点。
通过调整电压源的电压，我们可以控制管子的导通和截止状态。
当电压源的电压较低时，管子处于截止状态，电流无法通过。
而当电压源的电压较高时，管子处于导通状态，电流可以通过。
除了PMOS管，我们还可以加入一些辅助元件来调节电流的大小。
例如，可以通过调整电阻的阻值来改变电流的大小。
通过合理选择电阻的阻值，我们可以实现所需的限流效果。
PMOS限流电路在实际应用中有很多用途。
例如，它可以用于电源管理电路中，用于限制电流的大小，保护电路和设备不受损坏。
它还可以用于电池充电电路中，用于控制电池充电的速度，防止电池过充电或过放电。
PMOS限流电路是一种有效的电路设计，可以用于限制电流的流动。
它具有简单可靠的特点，广泛应用于各种电子设备和电路中。
通过合理选择元件和调整工作点，我们可以实现所需的限流效果，保护电路和设备的安全运行。
一种简单有效的限流保护电路的设计
一种简单有效的限流保护电路的设计限流保护电路是一种用于保护电路和设备免受过流或过载的损害的电子装置。
它起到控制电流的作用，当电流超过规定的阈值时，它会切断电路，以保护电路和设备的安全运行。
本文将介绍一种简单有效的限流保护电路设计。
设计思路：本设计采用电阻来限制电流，并通过电压比较器来检测电流是否超过阈值。
设计中使用了可调电阻，可以根据需要调整电流限制的阈值。
设计原理：在电路中，电流传输经过一个电阻，电阻的阻值可以控制电流的大小。
当电流超过电阻能够承受的最大值时，电阻会发热，可能造成电路故障。
因此，通过调整电阻的阻值，可以限制电流。
在本设计中，电阻R1用于限制电流，并且接入一个电流感应器，用于检测电流的大小。
电流感应器可以采用电流互感器或霍尔传感器等。
设计中还需要一个电压比较器，用于比较实际电流和阈值电流之间的差异。
当实际电流大于阈值电流时，电压比较器会输出高电平，触发开关电路切断电流。
设计步骤：1.选择合适的电阻首先根据电路要求选择合适的电阻R1，可以根据所需电流的最大值和电路耗能来确定电阻的阻值。
2.设计电流感应器将电感传感器或霍尔传感器连接到电路中，用于检测电流的大小。
根据产品规格书和应用要求，选择合适的电流传感器。
3.设计电压比较器设计一个电压比较器，可以使用运算放大器、比较器芯片或其他可用的集成电路来实现。
根据实际电流和阈值电流之间的差异来确定阈值电压。
4.设计开关电路当电压比较器检测到实际电流大于阈值电流时，需要设计开关电路来切断电流。
开关电路可以采用二极管、晶体管、继电器或其他可用的开关元件来实现。
5.调整电流限制阈值通过调整可调电阻的阻值，可以设置电流的限制阈值。
根据实际要求，通过试验或计算来确定最佳的阈值电流。
6.测试和调试将设计的限流保护电路连接到实际电路中，对其进行测试和调试。
通过改变实际电流来验证限流保护电路是否正常工作。
总结：通过以上的设计步骤，我们可以设计一个简单有效的限流保护电路。
nmos限流电路-概述说明以及解释
nmos限流电路-概述说明以及解释1.引言1.1 概述NMOS限流电路是一种常用的电子元件保护电路，通过控制场效应晶体管的导通状态来限制电流的流动。
在电子电路设计中，限流电路的作用主要是保护电子元件免受过电流的损害，同时保证电路正常运行。
NMOS 限流电路是一种简单且高效的限流方案，广泛应用于各种电子设备和系统中。
本文将详细介绍NMOS限流电路的基本原理、设计要点以及在实际应用中的优势，希望能为读者提供一些关于限流电路设计和应用方面的参考和帮助。
1.2文章结构1.2 文章结构本文将首先介绍NMOS限流电路的基本原理，包括器件结构、工作原理等方面的内容。
然后详细探讨NMOS限流电路的设计要点，包括电路参数的选择、设计方法等。
接着将分析NMOS限流电路在实际应用中的优势，包括性能优势、功耗优势等方面。
最后，结合前文内容对NMOS 限流电路进行总结，展望未来的发展方向，并提出一些结束语。
通过这些内容，读者可以全面了解NMOS限流电路的重要性和应用前景。
1.3 目的本文的目的在于探讨和介绍NMOS限流电路的原理、设计要点以及在实际应用中的优势。
通过深入分析NMOS限流电路的工作原理和特性，读者可以更好地理解其在电路设计中的重要性和应用价值。
本文旨在帮助读者更好地掌握NMOS限流电路的设计和应用技巧，为其在实际工程项目中的应用提供参考和指导。
同时，本文也将对NMOS限流电路的发展趋势进行展望，以期为相关研究和应用提供启示和思路。
通过本文的阅读，读者可以更全面深入地了解NMOS限流电路的相关知识，为其相关领域的学习和工作提供帮助和支持。
2.正文2.1 NMOS限流电路的基本原理NMOS限流电路是指利用n型金属氧化物半导体场效应晶体管（NMOS）来实现对电流的限制和控制的电路结构。
该电路的基本原理是通过调节NMOS管的栅极电压来控制其导通电流，从而实现对电路中的电流进行限制。
在NMOS限流电路中，NMOS管的栅极端连接到控制电路，通过控制电路输出的电压信号，可以调节NMOS管的导通状态。
最简单的限流电路
最简单的限流电路最简单的限流电路是指用于控制电流流动的一种基本电路。
限流电路的作用是通过限制电流的大小，保护电路和电子元件免受过大电流的损害，同时实现对电流的精确控制。
本文将介绍几种常见的最简单限流电路。
一、串联电阻限流电路串联电阻限流电路是最简单的限流电路之一。
它的原理是将一个电阻串联在电路中，通过调整电阻值来限制电流的大小。
当电流通过电阻时，根据欧姆定律，电压与电阻成正比，电流与电阻成反比。
因此，通过调整电阻的大小，可以实现对电流的限制。
二、分压限流电路分压限流电路也是一种常见的限流电路。
它的原理是通过将电源电压分压到一个较低的电压值，从而限制电流的大小。
分压电路通常由两个电阻和一个负载组成。
通过调整电阻的比例，可以实现对电流的控制。
三、稳流二极管限流电路稳流二极管是一种特殊的二极管，具有稳定电流的特性。
稳流二极管限流电路是利用稳流二极管的特性来实现对电流的限制。
稳流二极管限流电路通常由一个稳流二极管和一个负载组成。
稳流二极管通过调整电阻的电压降来稳定电流的大小，从而实现对电流的限制。
四、可调电流源限流电路可调电流源是一种能够提供可调电流输出的电路。
可调电流源限流电路利用可调电流源的特性来实现对电流的限制。
可调电流源限流电路通常由一个可调电流源和一个负载组成。
通过调整可调电流源的输出电流，可以实现对电流的精确控制。
以上是几种常见的最简单限流电路。
它们各自的原理和适用场景不同，但都可以实现对电流的限制。
在实际应用中，可以根据具体的需求选择合适的限流电路。
通过合理地设计和搭建限流电路，可以确保电路和电子元件的安全运行，提高系统的稳定性和可靠性。
低压差稳压电源的折返式限流保护电路的设计
ｏ ｈ ｒｇ ｎ ｌ ｏ ｓ ｍｐ ｉ ｎ ｆｔ ｅ ｏ ｉ ｉａ ｎ ｕ ｔ ． ｃ ｏ
０ 引 言
随着 集成 电路技 术 的高 速 发 展 ， 携 式 电子 产 品 便
某一 数值 ， 而限制 流经 调整 管 的负载 电流 。 从 用于 Ｌ ＤＯ 的限流 电路 的设 计 通 常 需 要 满 足下 面 的要 求 ： （） １ 当未 发生 限流 时 ， 流 电路 不 影 响 Ｌ （ 芯 片 限 Ｄ） 的正 常工作 。
比 ， 返 式 限流 电路 在 限流 状 态下 能 使 系统 的 功 耗 减 少 ７） 以上 。 折 （ 关 键 词 ： （； 流 保 护 ； 返 式 Ｉ） 限 【） 折 中图 分 类 号 ： Ｎ４ ３ Ｔ ３ 文献标识码 ： Ａ
Ｄｅ ｉｎ ｏ ｏ ｄ ａ ｋ Ｃｕ ｒｎ ｍｉ Ｃｉ ｕｔｉ ＤＯ ｓｇ ｆａＦ ｌｂ ｃ ｒｅ ｔＬｉ ｔ ｒ ｉ ｎ Ｌ ｃ
０ ６ ｍ ｒ ｃ ｓ ｅ ｈ ｏ ｏ ｙ，ａ ｄ ｔ ｅ Ｈｓ ｉｅｓｍｕ ａ ｉ ｇ ｒ ｓ ｌ ｓ ｏ ｈ ｔｃ ｍｐ ｒ ｇ ｗｉｈ ｔ ｅ ｒ ｇ ｌ ｒｃ ｎ ｔ ｎ ｕ ｒ ｎ ｉ ｔ ． “ ｐ ｏ ｅ ｓ ｔｃ ｎ ｌ ｇ ｎ ｈ ｐ ｃ ｉ ｌｔｎ ｅ ｕ ｔ ｈ ｗｓｔ ａ ｏ ａ ｉ ｔ ｈ ｅ ｕ ａ ｏ ｓａ ｔｃ ｒｅ ｔｌ ｎ ｍｉ ，
Ｚ ＯＵ ｅｃ ｅ ｇ。 Ｘｕ －ｈ ｎ ＴＵ ， ＡＮ ｉ ｏ ｇ ＸｉＱＩ Ｈａ— ｎ ｒ ｆ ａ ｈ ｎ ｉｅ ｓｔ ｆＳ ｉｎ ｅ＆ Ｔｅｈ ｏｏ ｙ Ｄｅ ｔ ｆＥｌｃｒ ｎｃ ｆＳ ｉｎ ｅ ８ ｚ ｏ ｇＵｎｖ ｒｉ ｏ ｃｅ ｃ Ｈｕ ｙ ｃ ｎ ｌｇ ｐ ｅ ｔｏ ｉｓｏ ｃｅ ｃ －Ｔｅｈ ｏｏ ｙ，Ｗ ｕ ａ ３ ０ ４ Ｃ ｉａ ｏ ｃ ｎ ｌｇ ｈ ｎ ４ ０ ７ ｈｎ ）
限流保护电路接法
限流保护电路接法
限流保护电路最基本的原理图如下：
当电流小于设定值时，由R1提供P3的偏置电流，P3饱和导通，对电流不起控制作用；当电流大于或等于设定值时，R上的压降增大，R上的压降与三极管结压的和接近R2的压降，于是开始限制P3通过的电流，这样就把电流限制在一定的水平。
也可将R2换成一个稳压管，限流更为精确。
上述保护电路的缺点是当电流超载时，特别是发生短路时，所有压降都降在三极管上，存在一定的功耗。
大家可以根据需要，把保护电路设计成具有自锁功能。
也就是当电流没有超载时，三极管完全导通，当发生短路时，则将三极管完全关闭。
简单的原理图如下：
此电路的缺点是保护后没有输出，即使撤消短路也不能自行恢复。
需要人工启动，把负载断开或用一个按键将R2短路。
大家可以自行把P2改换成场效应管。
使得保护电路未工作时损失的压降降低。
限流电路设计
限流电路设计
限流电路是一种常用的电路设计，它可以控制电流大小，防止电路超负荷工作。
在限流电路中，通常会使用电阻或电感器件来控制电流大小。
当电路中的电流超过设定值时，限流电路会自动降低电路的电流，从而保护电路。
限流电路通常用在大功率电器、电机驱动器等场合中，可以有效保护电路和电器设备。
在限流电路设计时，需要考虑到电路中的元件参数、负载特性、工作环境等。
一般来说，限流电路的设计应该符合以下要求：
1. 电路稳定性好，输出电流精度高；
2. 元器件可靠性高，寿命长；
3. 电路结构简单，制作成本低；
4. 稳态和瞬态响应均良好。
常见的限流电路包括恒流源、电流限制器等，其中恒流源是一种重要的限流电路设计。
恒流源通过控制电路中的电阻或电感，可以使电路中的电流保持恒定，从而保护负载。
在实际应用中，可以根据需要选择不同的恒流源设计方案，例如基于运算放大器的恒流源、基于高精度电压参考源的恒流源等。
总之，限流电路在工业控制、汽车电子、医疗器械等领域中有着广泛的应用，电路设计中需要注意结构设计、元器件指标选择和工艺制造等方面的问题。
10a限流方案
10a限流方案10A限流方案随着电子设备的普及和使用频率的增加，电流过载问题也日益突出。
为了保护电子设备的安全运行，限流方案成为一种必要的措施。
本文将介绍一种10A限流方案，旨在有效控制电流，保护设备免受过载损害。
一、背景介绍电流限制是通过控制电路中的电流大小，防止电流超过设定值而引起设备损坏的一种技术手段。
10A限流方案适用于电流需求较小的场景，如家庭电器、小型电子设备等。
二、方案原理10A限流方案的核心原理是使用限流器件，如电流限制器、保险丝等，来限制电路中的电流。
这些限流器件能够根据电流大小自动调节电阻或切断电路，以保持电流在安全范围内。
三、方案实施步骤1. 选择合适的限流器件：根据电路的需求和电流大小，选择适合的限流器件。
常见的限流器件有电流限制器、保险丝、热敏电阻等。
2. 安装限流器件：根据设备的电路图，将限流器件正确安装在电路中。
确保连接正确、稳固可靠。
3. 调试和测试：在安装完限流器件后，进行调试和测试。
通过适当的电流测试仪器，检测电路中的电流是否在设定的10A范围内。
4. 优化和调整：根据测试结果，对限流方案进行优化和调整。
如有需要，可以更换限流器件或调整电路参数，以达到更好的限流效果。
四、方案优势1. 保护设备安全：10A限流方案能够有效控制电流，避免电流过载对设备造成损害，延长设备的使用寿命。
2. 提高系统稳定性：限流方案能够稳定电路中的电流，减少电流波动对系统的影响，提高系统的稳定性和可靠性。
3. 经济实用：10A限流方案相对简单且成本较低，适用于大多数小型电子设备和家庭电器。
五、注意事项1. 选择合适的限流器件时，要考虑电流范围、响应速度和稳定性等因素。
2. 安装限流器件时，要仔细阅读器件的安装说明，并按照说明正确连接。
3. 在调试和测试过程中，要注意安全，避免触电和短路等意外情况的发生。
4. 如果限流方案无法满足需求，应及时调整或更换限流器件，确保电流在安全范围内。
六、总结10A限流方案是一种保护电子设备安全运行的重要措施。
电源限流电路
电源限流电路随着电子设备的广泛应用，电源限流电路在电子技术中的应用越来越广泛。
电源限流电路是一种用于保护电子设备的电路，可以限制电流，防止电流过大而损坏电子设备。
在本文中，我们将介绍电源限流电路的原理、分类和应用。
一、电源限流电路的原理电源限流电路是一种保护电子设备的电路，其原理是通过限制电流的大小来保护电子设备。
在正常工作情况下，电源限流电路将允许电流通过，但当电流超过设定值时，电源限流电路将自动切断电流，从而保护电子设备不受损坏。
电源限流电路的原理可以通过欧姆定律来解释。
欧姆定律是电学基础中最基本的定律之一，它描述了电流、电压和电阻之间的关系。
根据欧姆定律，电流等于电压除以电阻。
因此，当电阻不变时，电流与电压成正比。
这意味着当电压增加时，电流也会增加。
在电源限流电路中，当电流超过设定值时，电源限流电路将自动切断电流，从而保护电子设备不受损坏。
这是因为当电流超过设定值时，电源限流电路将增加电阻，从而限制电流的大小。
这种限流电路可以使用电阻、二极管和晶体管等元件来实现。
二、电源限流电路的分类电源限流电路可以分为硬限流和软限流两种类型。
硬限流电路是一种直接切断电流的电路，当电流超过设定值时，硬限流电路将自动切断电流。
软限流电路是一种通过降低电流的方式来限制电流的电路。
当电流超过设定值时，软限流电路将降低电流的大小，从而保护电子设备。
硬限流电路可以使用保险丝、熔断器和电子保护器等元件来实现。
保险丝是一种用于保护电子设备的电路，当电流超过设定值时，保险丝将自动切断电流。
熔断器是一种用于保护电子设备的电路，当电流超过设定值时，熔断器将自动熔断。
电子保护器是一种用于保护电子设备的电路，它可以通过电子元件来实现电流的保护。
软限流电路可以使用电阻、二极管和晶体管等元件来实现。
电阻是一种用于限制电流的元件，当电流超过设定值时，电阻将增加电阻，从而限制电流的大小。
二极管是一种用于限制电流的元件，当电流超过设定值时，二极管将变成导通状态，从而降低电流的大小。
限流电路原理
限流电路原理限流电路原理是指通过一定的电子元件和电路设计，控制电流或信号的流动速度，以达到保护电子元件或系统的作用。
限流电路广泛应用于各种电子设备和系统中，例如电源供电、通信网络、传感器等领域。
限流电路的设计原理主要包括两个方面：一是基于电阻的限流电路，二是基于半导体器件的限流电路。
基于电阻的限流电路是最简单、常见的限流电路设计。
它通过串联电阻的方式，限制电流的大小。
电阻的阻值决定了通过电路的电流大小，根据欧姆定律可以得知，电流大小与电阻值成反比。
因此，通过选择合适的电阻阻值，就可以实现对电流的限制。
基于电阻的限流电路不需要额外的电子元件，设计简单，成本低廉。
但是，它的限流效果相对较差，容易受到温度变化和电压变化的影响。
基于半导体器件的限流电路利用了半导体材料的特性，通过控制半导体器件的导通状态来实现对电流的限制。
常见的半导体器件包括二极管和晶体管。
二极管限流电路通过正向偏置二极管，使其工作在导通状态，从而限制电流的流动。
晶体管限流电路通过控制晶体管的基极电流，来控制集电极电流的大小。
基于半导体器件的限流电路具有限流精度高、响应速度快的特点，可以实现对电流的精确控制。
但是，它的设计和调试相对复杂，成本较高。
限流电路的应用范围广泛。
在电源供电领域，限流电路可以保护电子设备免受过电流的损害，避免电源过载。
在通信网络中，限流电路可以控制信号的传输速度，保证通信质量和稳定性。
在传感器领域，限流电路可以控制传感器输出信号的幅度，以适应不同场景的需求。
限流电路原理是通过电子元件和电路设计，控制电流或信号的流动速度，以达到保护电子元件或系统的作用。
限流电路设计原理包括基于电阻的限流电路和基于半导体器件的限流电路。
限流电路广泛应用于电源供电、通信网络、传感器等领域，起到保护和控制电流的作用。
限流电路的选择和设计需要根据具体的应用需求和性能要求进行，以保证电子设备和系统的正常运行。
vdcol低压限流原理
vdcol低压限流原理全文共四篇示例，供读者参考第一篇示例：vdcol低压限流原理是指在电路中通过一定的电路设计措施，可以使电路在一定范围内限制电流的流动，以保护电路中的电子元件不受过载损坏。
vdcol低压限流原理在电子电路设计中起着至关重要的作用，可以有效保护电路中的关键元件，延长电路的使用寿命。
在电子电路中，往往会遇到电流过载的情况，这可能会导致电路中的元件受到过热、损坏甚至烧毁的情况。
为了避免这种情况的发生，就需要采取限流措施，限制电流的大小，保护电路中的元件。
vdcol低压限流原理就是一种常用的限流方法之一。
在实际应用中，vdcol低压限流原理被广泛应用于各种电子设备中，如电子产品、电源设备等。
通过合理设计电路结构，选择合适的限流元件，可以有效实现对电路中电流的限制，保护电路元件。
在一些需要保持稳定电流的场合，vdcol低压限流原理也可以发挥作用。
通过限制电流的大小，可以确保电路中的电流保持在稳定的范围内，提高电路的稳定性和可靠性。
vdcol低压限流原理是一种重要的电路设计原理，可以帮助保护电路中的元件，避免因过载电流导致的损坏。
在电子电路设计中，应当根据具体的情况选择合适的限流方法，确保电路的正常运行和稳定性。
【这是一篇很简单的文章，供参考】第二篇示例：VDCLow Voltage Flow Limiting Principle现代电子产品的普及和发展使得低压限流器件的需求越来越大。
VDCLow Voltage Flow Limiting Principle (VDCLow 低压限流原理) 是一种常用的低压限流技术，可以有效地保护电子设备免受过流的危害。
VDCLow 低压限流原理是一种基于场效应晶体管的电子限流器件，可在电子设备中起到限流和保护作用。
其工作原理是通过对场效应晶体管进行电压控制，从而调节电流的流动，实现对电路中电流的限制。
在电路中，VDCLow 低压限流器件主要通过其内部的晶体管和电阻器来实现限流功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一种简单有效的限流保护电路设计
过流保护电路是电源产品中不可缺少的一个组成部分，根据其控制方法大致可以分为关断方式和限流方式。
限流方式由于其具有电流下垂特性，故障解除后能自动恢复工作，因此，得到比较广泛的应用。
限流保护电路首先要有一个电流取样环节，目前，一般的做法是串联一个小电阻或者是用霍尔元件来获得电流信号。
当取样电流比较小的时候，这两种取样方法都是可取的。
但当取样电流比较大时，电阻取样会有较大的损耗，降低了变换器的效率，而霍尔元件取样其体积比较大，且价格昂贵，对整个电源的成本也是个问题。
基于以上考虑，本文提出一种简单有效的限流保护电路，克服了以上两种方式取样大电流时的缺点。
它适用于正激、反激等各种变换器，而且成本也比较低。
1 限流保护电路工作原理
图1中虚线框外的电路是普通的峰值电流方式的PWM控制电路，利用电流互感器取样峰值电流。
图中所示的PWM芯片是ST公司生产的L5991。
虚线框内是本文所提出的限流保护电路。
它利用峰值电流控制中的电流信号作为输入信号，通过一个由D1，R1，C1组成的峰值保持电路和由运放组成的PI环节得到一个误差信号，在变换器的输出电流超过限定值的时候，该误差信号就会控制PWM芯片的占空比，从而使输出电流保持在限定值。
由于D2存在，当输出电流低于限流值时，该部分电路对占空比的控制不起作用。
图1 限流保护电路
下面以正激变换器为例，阐述限流保护电路的工作原理。
正激变换器如图2所示。
设图1中A点电压为va，B点电压为vb，C点电压为vc，图2中流过开关管的电流为is，电感电流为iL，输出电流为io。
电流取样变压器原边电流，即流过开关管的电流is。
并作以下假定：
图2 正激变换器
1）二极管D1的导通压降是VD1并保持不变；
2）R1在实际电路中的作用是与C1组成RC吸收网络吸收尖峰，这里假定为零；
3）正激变换器电感L电感量较大，电路工作在CCM模式且电感电流波动较小。
则正激变换器限流保护电路的理论工作波形如图3所示。
其一个开关周期可以分为3个工作阶段。
阶段1（t0－t1）t0时刻vg>0，开关管S及二极管DR1导通，iL线性上升，所以，原边电流is也线性上升，va也随之上升，此时间段va－vb<VD1，二极管D1处于关断状态，vb通过R3放电，呈下降趋势。
阶段2（t1－t2）t1时刻va－vb>VD1，二极管D1开始导通，vb随着va线性上升。
阶段3（t2－t3）t2时刻vg=0，S关断，is=0，则va=0，二极管D1关断，vb通过R3放电，直到下一周期的到来。
从图3中可以看到vb是一个波动的电压，但是在实际电路中，由于图1中时间常数R3C1取得比较大，vb的波动很小，可以近似为一个直流电压。
图3 正激变换器限流保护电路理论波形
根据假定3)，电感电流的波动较小，即va的斜率比较小，另外VD1较小(是因为流过二极管的电流很小，实验中采用1N5819实测值为200mV左右)，则vb的值近似地等于vaD(va在DT时间内的平均值)。
从图3中可以看到VaD与输出电流io成正比，也即vb近似与输出电流io成正比，假定vb=KioK为常数。
我们知道，当限流保护电路工作并达到稳定状态时，vb=vc=vref=Kio，此时输出电流io 即为限流保护值。
因此，通过改变参考电压Vref即可改变限流保护值。
2 限流保护点补偿电路
在输出电压一定，输入电压为宽范围时，由于占空比随着输入电压的变化而变化，应用于不同的拓扑，限流保护电路的工作情况会有所不同，下面以正激和反激式变换器为例进行理论分析。
在分析之前先作一个假定：由前面分析已经知道vb的值近似等于vaD，在此令vb=vaD，并且在以下的波形图中都以直流电压出现。
2.1 正激变换器
根据限流保护电路的工作原理及以上假定，则有
vb=vaD=isDn2R=（1）
io=（2）
式中：isD为is在DT时间内的平均值；n1为变压器原副边匝数比；n2为电流互感器原副边匝数比；iLo为电感电流一个周期内的平均值。
当限流保护电路工作并达到稳定状态时，vb=vc=Vref，io即为限流保护值iomax。
则
iomax=（3）
从式（3）中可以看到，n1，n2，R为常数，在Vref一定的条件下，iomax是个恒定值，并不随输入电压的变化而变化。
