伸缩缝施工方案(最终版)
伸缩缝施工方案

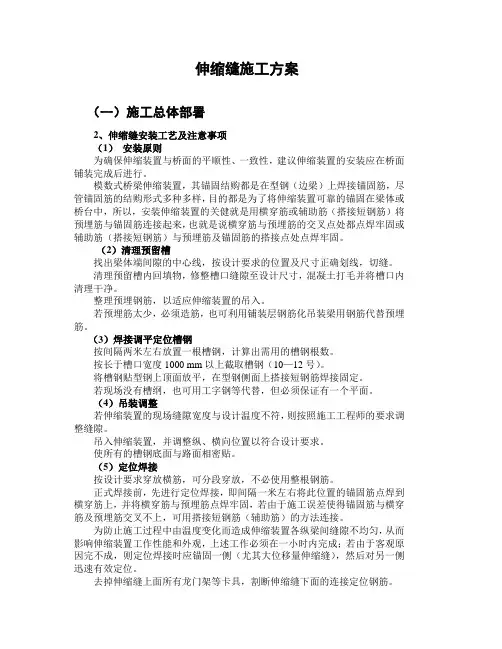

伸缩缝施工方案（一）施工总体部署2、伸缩缝安装工艺及注意事项（1）安装原则为确保伸缩装置与桥面的平顺性、一致性，建议伸缩装置的安装应在桥面铺装完成后进行。
模数式桥梁伸缩装置，其锚固结购都是在型钢（边梁）上焊接锚固筋，尽管锚固筋的结购形式多种多样，目的都是为了将伸缩装置可靠的锚固在梁体或桥台中，所以，安装伸缩装置的关健就是用横穿筋或辅助筋（搭接短钢筋）将预埋筋与锚固筋连接起来，也就是说横穿筋与预埋筋的交叉点处都点焊牢固或辅助筋（搭接短钢筋）与预埋筋及锚固筋的搭接点处点焊牢固。
（2）清理预留槽找出梁体端间隙的中心线，按设计要求的位置及尺寸正确划线，切缝。
清理预留槽内回填物，修整槽口缝隙至设计尺寸，混凝土打毛并将槽口内清理干净。
整理预埋钢筋，以适应伸缩装置的吊入。
若预埋筋太少，必须造筋，也可利用铺装层钢筋化吊装梁用钢筋代替预埋筋。
（3）焊接调平定位槽钢按间隔两米左右放置一根槽钢，计算出需用的槽钢根数。
按长于槽口宽度1000 mm以上截取槽钢（10—12号）。
将槽钢贴型钢上顶面放平，在型钢侧面上搭接短钢筋焊接固定。
若现场没有槽纲，也可用工字钢等代替，但必须保证有一个平面。
（4）吊装调整若伸缩装置的现场缝隙宽度与设计温度不符，则按照施工工程师的要求调整缝隙。
吊入伸缩装置，并调整纵、横向位置以符合设计要求。
使所有的槽钢底面与路面相密贴。
（5）定位焊接按设计要求穿放横筋，可分段穿放，不必使用整根钢筋。
正式焊接前，先进行定位焊接，即间隔一米左右将此位置的锚固筋点焊到横穿筋上，并将横穿筋与预埋筋点焊牢固，若由于施工误差使得锚固筋与横穿筋及预埋筋交叉不上，可用搭接短钢筋（辅助筋）的方法连接。
为防止施工过程中由温度变化而造成伸缩装置各纵梁间缝隙不均匀，从而影响伸缩装置工作性能和外观，上述工作必须在一小时内完成；若由于客观原因完不成，则定位焊接时应锚固一侧（尤其大位移量伸缩缝），然后对另一侧迅速有效定位。
去掉伸缩缝上面所有龙门架等卡具，割断伸缩缝下面的连接定位钢筋。
伸缩缝施工方案完整
伸缩缝施工方案完整一、前期准备工作1.了解工程的需求：明确伸缩缝的位置、长度、宽度要求，同时考虑周边环境和装修风格等因素。
2.测量：在伸缩缝位置进行详细的测量，包括长度、宽度和深度等参数。
3.确定施工材料：根据工程需求选择适合的伸缩缝材料，包括铝合金型材、橡胶条、钢板等。
4.制定施工计划：根据工程进度，合理安排施工时间和人员。
二、施工流程1.清理工地：将施工区域内的杂物、灰尘等清理干净，保持工作区域干净整洁。
2.划线：根据测量结果，在地面上用粉笔、钢尺等工具划出伸缩缝的位置，并标明其长度和宽度。
3.开槽：使用电动开槽机或手动槽机，在划线处进行开槽作业，确保槽口的宽度和深度符合要求。
4.清理槽口：将开槽后产生的碎屑、灰尘等清理干净，保持槽口干净。
5.安装橡胶条：根据伸缩缝的要求，选择合适的橡胶条进行安装。
橡胶条要与槽口配套，确保橡胶条的长度和宽度符合要求。
6.安装钢板：如果需要加强伸缩缝的强度和稳定性，可以在橡胶条上面安装钢板。
钢板的尺寸要与伸缩缝的槽口匹配，并用螺丝进行固定。
7.安装铝合金型材：根据伸缩缝的长度和宽度，将铝合金型材进行切割和安装。
铝合金型材要与槽口和橡胶条配套，保持平整和紧密。
8.完成施工：检查伸缩缝的安装效果和质量，确保没有明显的缺陷和不良现象。
三、安全措施1.佩戴防护用品：包括头盔、安全鞋、护目镜等，防止伤害发生。
2.操作规范：工人在施工过程中要遵守相关操作规范，不得随意更改或省略施工步骤。
3.防护隔离：将施工区域进行隔离，防止其他人员误入施工区域，避免发生危险。
4.应急措施：提前准备好应急设备，如灭火器、急救箱等，以防发生意外情况时能够及时处理。
四、质量验收1.检查伸缩缝的安装效果和质量，包括材料的选用是否符合要求、安装是否牢固、橡胶条的质量是否符合要求等。
2.检测伸缩缝的功能性能，包括伸缩缝的伸缩性能、密封性能、耐久性等是否符合工程需求。
3.记录验收结果，对不符合要求的地方进行整改。
桥面伸缩缝安装施工方案
一、工程概况桥面伸缩缝是桥梁工程的重要组成部分，其主要作用是满足桥面在温度变化、荷载作用等条件下产生的伸缩变形，保证桥梁结构的稳定性和行车舒适性。
本方案针对桥面伸缩缝的安装施工进行详细规划。
二、施工准备1. 施工材料：伸缩缝材料、混凝土、钢筋、模板、防水密封胶、泡沫板、纤维板等。
2. 施工工具：切割机、振动棒、直尺、扳手、撬杠、砂轮等。
3. 施工人员：技术人员、施工人员、监理人员等。
4. 施工现场：施工现场应平整、宽敞，具备排水条件。
三、施工步骤1. 安装准备（1）检查梁端间的缝隙及预埋件情况，清理梁端、顶面，确保梁端平整。
（2）修整梁端不平齐处，设置两端模板。
（3）用水冲洗梁体顶面，确保干净。
2. 立两端模板、样板（1）两端模板中间用硬质泡沫塑料板挤紧，顶部与安置橡胶板的设计底面高程平行。
（2）检查是否有漏浆缝隙，及时进行处理和垫补。
（3）按算定的安装定位值制作样板，钻孔并固定M18锚固螺栓。
（4）螺栓之间的位置偏差应小于1mm，不得有累积偏差。
（5）样板面高程应与桥面设计标高一致，焊接好加强角钢等结构件。
3. 浇筑混凝土（1）浇筑伸缩装置底部的混凝土。
（2）同时浇筑两侧500mm范围内的混凝土过渡段，混凝土强度等级不应低于C40。
（3）浇筑时需振捣密实，防止结构中产生空洞和夹灰现象。
4. 拆除样板及两端模板（1）混凝土初凝后，将样板取出。
（2）将两端模板中间的硬质泡沫塑料板凿除。
（3）用强度等级较高的砂浆找平，安装橡胶板部位。
5. 安装橡胶板（1）混凝土干燥后，在安装平面涂布防水密封胶。
（2）按定位值将橡胶板进行预压缩。
6. 伸缩缝胶条安装（1）清理伸缩缝间隙，确保无杂物。
（2）将橡胶密封带伸展开，平顺到型钢缝隙中。
（3）利用撬杠拨动橡胶密封带顶部，使之嵌入型钢的凹槽中。
（4）必要时涂抹少许肥皂水，以便嵌入。
四、质量控制1. 伸缩缝材料应符合国家标准，规格满足设计图纸要求。
2. 伸缩缝安装过程中，确保缝隙内无混凝土灌入，不影响梁体的水平位移。
伸缩缝施工方案

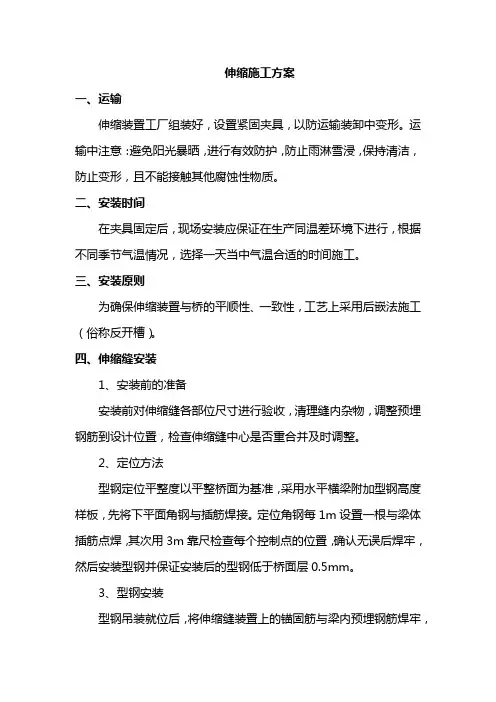

伸缩施工方案一、运输伸缩装置工厂组装好，设置紧固夹具，以防运输装卸中变形。
运输中注意：避免阳光暴晒，进行有效防护，防止雨淋雪浸，保持清洁，防止变形，且不能接触其他腐蚀性物质。
二、安装时间在夹具固定后，现场安装应保证在生产同温差环境下进行，根据不同季节气温情况，选择一天当中气温合适的时间施工。
三、安装原则为确保伸缩装置与桥的平顺性、一致性，工艺上采用后嵌法施工（俗称反开槽）。
四、伸缩缝安装1、安装前的准备安装前对伸缩缝各部位尺寸进行验收，清理缝内杂物，调整预埋钢筋到设计位置，检查伸缩缝中心是否重合并及时调整。
2、定位方法型钢定位平整度以平整桥面为基准，采用水平横梁附加型钢高度样板，先将下平面角钢与插筋焊接。
定位角钢每1m设置一根与梁体插筋点焊，其次用3m靠尺检查每个控制点的位置，确认无误后焊牢，然后安装型钢并保证安装后的型钢低于桥面层0.5mm。
3、型钢安装型钢吊装就位后，将伸缩缝装置上的锚固筋与梁内预埋钢筋焊牢，可先将一侧焊牢，等达到已确定的安装气温时将另一侧锚固筋全部焊牢，并放松卡具，使其自由伸缩。
焊接时为避免集中焊接应力引起型钢变形所采用间断焊。
4、浇筑过渡段前的准备工作浇筑前用泡沫板嵌入梁端间隙内，上部应与伸缩缝型钢内侧密合使之达到密封无缝隙，防止在浇筑砼时出现漏浆，流入梁端间隙内，影响正常伸缩位移。
浇筑前用胶粘纸或泡沫板封闭伸缩缝顶面缝口，防止浇筑砼时流入水泥浆影响密封橡胶带的安装。
清除原砼面层灰尘及浮块并浇水充分湿润接缝砼。
5、过渡段砼施工砼浇筑时为防止污染桥面，在伸缩缝区域两侧桥面采用贴胶粘纸保护桥面的清洁。
浇筑砼时应连续进行，间歇时间不得超过30分钟，采用插入式振捣器，振捣时严禁碰撞缝区泡沫板，必须保证砼质量振捣密实，多次收浆，表面压光。
砼的平整度用3m长铝合金刮尺以两侧桥面标高为基准进行控制。
砼养护采用麻袋片覆盖洒水养护，养护期不得少于14天，达到砼强度后方可通车。
五、泄水管安装1、必须在浇筑混凝土及桥面铺装时避免泄水管堵塞。
桥梁伸缩缝专项施工方案
桥梁伸缩缝专项施工方案一、前言桥梁伸缩缝是连接桥面两侧结构的重要部分，能够在受到外部力的作用下发生伸缩以减小桥梁结构的受力，保护桥梁结构的安全稳定。
因此，桥梁伸缩缝的施工方案至关重要，不仅需要严谨的设计方案，还需要精细的施工操作。
二、施工准备1.确定桥梁伸缩缝施工的具体位置和尺寸，制定详细的施工计划。
2.安排专业的施工人员，确保具有相关的技术资质和经验。
3.准备必要的施工设备和工具，包括起重机、焊接机、切割机等。
4.检查施工材料的质量和数量，确保施工过程中不会出现短缺情况。
三、施工流程1.测量定位：根据设计要求，在桥面两侧确定伸缩缝的位置，并进行精确的测量定位。
2.开裂处理：根据需要，对桥梁伸缩缝周围的混凝土进行切割处理，确保伸缩缝的畅通。
3.安装支座：在伸缩缝的两侧安装支座，支撑桥梁的伸缩运动。
4.安装伸缩装置：根据设计要求，安装伸缩装置，确保桥梁伸缩缝能够正常运行。
5.密封处理：对伸缩缝进行密封处理，确保桥梁结构的密封性。
6.检验验收：完成施工后，对桥梁伸缩缝的安装情况进行检验验收，确保施工质量符合要求。
四、施工注意事项1.施工中需严格按照设计要求和施工方案进行操作，确保施工质量。
2.操作过程中要注意安全，保障施工人员的人身安全。
3.施工结束后要对施工现场进行清理工作，确保施工现场整洁。
五、总结桥梁伸缩缝的施工是保障桥梁安全稳定的重要环节，良好的施工方案和严格的施工流程是确保施工质量的关键。
只有在施工前做好充分的准备工作，严格执行施工方案，才能确保桥梁伸缩缝的安全可靠。
希望本文提供的施工方案能够对桥梁伸缩缝的实际施工工作有所帮助。
安装伸缩缝施工方案及流程
1. 工程概况伸缩缝是桥梁工程中常用的构件，主要用于桥梁主体结构中因温度变化、车辆荷载等因素引起的伸缩变形。
本工程桥梁伸缩缝采用橡胶伸缩缝，具有良好的伸缩性能、防水性能和抗老化性能。
2. 施工准备（1）施工图纸：熟悉施工图纸，了解伸缩缝的规格、型号、安装位置等。
（2）施工材料：橡胶伸缩缝、钢筋、水泥、砂、石子、模板、焊接材料、防水材料等。
（3）施工机械：切割机、风镐、振动棒、水平尺、水准仪、电焊机、运输车辆等。
3. 施工工艺（1）施工顺序：施工准备→开槽→清理槽内杂物→铺设钢筋→浇筑混凝土→安装伸缩缝→养护。
（2）施工要点：1）开槽：根据施工图纸，准确放样伸缩缝位置，开槽深度不小于9cm，确保槽内无杂物。
2）清理槽内杂物：用风镐将槽内杂物清理干净，凿毛至坚硬层。
3）铺设钢筋：在槽内铺设钢筋，按设计要求绑扎，确保钢筋位置准确。
4）浇筑混凝土：浇筑混凝土前，将模板安装到位，确保模板牢固。
混凝土强度等级不低于C40，浇筑时用振动棒振捣密实。
5）安装伸缩缝：混凝土初凝后，拆除模板，安装伸缩缝。
安装过程中，注意伸缩缝的平整度和顺直度。
6）养护：伸缩缝安装完成后，进行养护，保持混凝土强度。
二、施工流程1. 施工准备（1）熟悉施工图纸，了解伸缩缝的规格、型号、安装位置等。
（2）准备施工材料、施工机械。
2. 开槽（1）根据施工图纸，准确放样伸缩缝位置。
（2）用切割机切割沥青混凝土路面，开槽深度不小于9cm。
3. 清理槽内杂物（1）用风镐将槽内杂物清理干净。
（2）凿毛至坚硬层。
4. 铺设钢筋（1）在槽内铺设钢筋。
（2）按设计要求绑扎钢筋。
5. 浇筑混凝土（1）安装模板，确保模板牢固。
（2）浇筑混凝土，强度等级不低于C40。
6. 安装伸缩缝（1）混凝土初凝后，拆除模板。
（2）安装伸缩缝，注意平整度和顺直度。
7. 养护（1）保持混凝土强度。
（2）伸缩缝安装完成后，进行养护。
三、质量保证措施1. 施工过程中，严格控制施工质量，确保伸缩缝安装到位。
伸缩缝施工方案及方法
伸缩缝施工方案及方法（一）施工工法及工艺1、清理预留槽（1）将槽内的杂物、松动的水泥砼凿除干净并应凿毛到坚硬层，开槽后应禁止车辆通行，严禁施工人员踩踏槽两侧边缘，以免两侧受损。
（2）梁端间隙内的杂物，尤其是砼块必须清理干净，然后用杉木板填塞密实。
（3）理顺调整槽内钢筋，对漏埋或折断的预埋筋进行修复，必要时要造筋，也可利用铺装层钢筋或吊装梁用钢筋代替预埋筋。
（4）开槽后产生的所有弃料必须及时清理干净，确保施工现场整洁。
2、伸缩缝定位焊接（1）伸缩装置安装之前，安装时的实际气温与出厂时的温度有较大出入时，需调整组装定位空隙值，伸缩装置的定位宽度误差为±2mm，要求误差为同一符号，不允许一条装置不同位置上同时出现正负误差。
（2）安装时伸缩装置的中心线与梁端中心线相重合。
如果伸缩装置较长，需将伸缩装置分段运输，到现场后再对接，对接时，应将两端伸缩装置上平面置于同一水平面上，使两段伸缩装置接口处紧密靠拢，并校直调正。
用高质量的焊条，逐条焊接，焊接时宜先及时清除焊渣等。
（3）伸缩装置的标高控制与固定，采用杉木板作定位装置，使伸缩装置型钢上顶面密贴在角钢下面，以两侧抄平的标高为准。
控制伸缩装置的标高，然后对伸缩装置的纵向直线度也进行调整。
伸缩装置的标高与直线度调整到符合设计后，可进行临时固定，固定时应沿桥宽的一端向另一端依次将伸缩装置边梁上的锚固装置与预留槽内的预留钢筋每2-3个锚固筋焊一个点，两侧对称施焊，以保证抄平后的伸缩装置不再发生变位，严禁从一端平移施焊，造成伸缩装置翘曲。
（4）伸缩装置的焊接：固定后应对伸缩装置的标高再复测一遍，确认在临时固定过程中未出现任何变形、偏差后，把异型钢梁上的锚固钢筋与预埋锚筋在两侧同时焊牢。
如有困难，可先将一侧焊牢，待达到预定的安装气温时，再将另一侧全部焊牢。
在焊接的同时，应随时用三米直尺、塞尺检测异型钢的平整度，平整度应控制在0-2mm范围内，否则很容易出现跳车现象，在固定焊接时，对经常出现的预留槽内的预埋筋与异型钢梁锚固筋不相符现象，要采用U型、L型、S型钢筋进行加固连接，以确保装置体与梁体的牢固焊接。
伸缩缝施工方案(最终版)
伸缩缝施工方案(最终版)
一、引言
伸缩缝是建筑结构中十分重要的部分，能够有效减少由于温度变化、物料收缩等原因造成的结构变形问题。
本文将介绍伸缩缝的施工方案，包括施工准备、施工工序、施工要点等内容，以期帮助读者更好地了解伸缩缝的施工过程。
二、施工准备
1.材料准备
–伸缩缝材料
–施工工具：尺子、切割工具等
2.人员配备
–负责人员：施工队长、技术员等
–工人：根据工程规模确定人数
三、施工工序
1.测量与布局
–根据设计图纸确定伸缩缝位置
–使用尺子等工具测量并标注位置
2.切割与清理
–使用切割工具对建筑结构进行切割
–清理切割面，确保表面平整
3.安装伸缩缝材料
–将伸缩缝材料按照设计要求安装到切割口
–确保伸缩缝材料与建筑结构紧密连接
4.固定与调整
–使用固定件固定伸缩缝材料，确保稳固
–根据实际情况进行调整，保证伸缩缝效果
四、施工要点
1.施工质量
–确保伸缩缝材料质量符合要求
–施工过程中严格按照设计要求进行
2.安全措施
–确保施工现场安全，佩戴好安全装备
–遵守施工操作规程，注意防火防护
3.与其他工序协调
–与周围其他工序进行协调，确保施工顺利进行
–沟通好施工进度，避免影响其他工序
五、总结
伸缩缝施工是一项技术活，需要严格按照要求进行。
本文从施工准备、施工工序、施工要点等几个方面介绍了伸缩缝的施工方案，希望能对读者有所帮助。
在实际施工中，需要根据具体情况进行调整，确保施工质量和安全。
以上是伸缩缝施工方案的最终版，希望读者能够从中获得所需信息，谢谢阅读！。
伸缩缝安装施工方案设计
一、工程概述伸缩缝是桥梁工程中的重要组成部分，其主要作用是缓解桥梁因温度变化、荷载作用等引起的变形和裂缝，保证桥梁的正常使用和延长使用寿命。
本方案针对桥梁伸缩缝的安装施工进行设计，确保施工质量，提高桥梁的使用性能。
二、施工准备1. 施工人员：组织一支经验丰富的施工队伍，包括技术人员、施工员、焊工、电工等。
2. 施工材料：伸缩缝、钢筋、水泥、砂石、模板、泡沫板、纤维板、橡胶条、胶粘纸带等。
3. 施工设备：切割机、振动棒、角向砂轮、扳手、撬杠、测量工具等。
4. 施工场地：清理施工现场，确保施工环境整洁，便于施工。
三、施工工艺1. 安装前现场准备（1）熟悉图纸和安装操作规程，对伸缩缝的位置、尺寸、材料等进行核对。
（2）检查验收伸缩缝异型边梁的平整度、顺直度、缝体间隙等。
2. 开槽（1）根据设计位置放出伸缩缝中线，按设计尺寸从中线位置量测伸缩缝混凝土保护带边线。
（2）使用混凝土切缝机按所画边线切割桥面沥青混凝土。
3. 缝体安装（1）吊装伸缩缝就位，检查其中线与梁缝中线是否重合，顶面与路面标高是否一致，及时进行调整。
（2）将预埋钢筋和伸缩缝锚固件焊接牢固，再横穿12或16水平钢筋。
（3）拆除伸缩缝定位压板，錾去定位螺丝，并用角向砂轮磨去焊疤，补上油漆。
4. 砼浇注（1）用胶粘纸带或木板密封伸缩缝顶面缝口，在槽口部位浇筑50号混凝土。
（2）使用插入式振动棒，充分振捣密实，抹平混凝土过度段表面。
（3）用直尺检查伸缩缝顶面、过度段，应尽量与路面平顺。
5. 养生（1）做好混凝土养生，确保混凝土强度达到设计要求。
（2）养生期间，禁止车辆通行，确保混凝土质量。
四、质量控制1. 伸缩缝安装位置、尺寸、材料应符合设计要求。
2. 钢筋焊接焊缝要够，焊接要牢固。
3. 混凝土表面标高要正确，防止跳车。
4. 伸缩缝锚固牢靠，不松动，伸缩性能有效。
5. 混凝土养生时间要够，确保混凝土强度。
五、安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。
完整版)伸缩缝施工方案
完整版)伸缩缝施工方案伸缩缝是指位于建筑物或结构物中的一种设计，它可以在温度变化或结构活动引起的位移下发挥作用，从而避免结构损坏或产生不良影响。
伸缩缝施工方案是指在设计和建造伸缩缝时所需要遵循的步骤和方法。
1.设计阶段：在设计伸缩缝时，需要考虑建筑物或结构物的特点、使用功能、结构形式以及所处地区的气候条件等因素。
根据这些条件，确定伸缩缝的位置、尺寸和形式，并进行相应的计算和评估。
2.施工准备：在施工伸缩缝之前，需要进行相应的准备工作。
这包括制定施工计划、组织施工队伍、准备所需要的材料和设备等。
3.施工过程：伸缩缝的施工可以分为几个步骤。
首先，需要进行现场标注，确定伸缩缝的准确位置和尺寸。
然后，在伸缩缝的周围进行开槽或腐蚀处理，以便在后续的施工中能够顺利进行。
接着，安装伸缩缝的承载系统，包括伸缩缝板、承载条、支撑件等。
最后，进行伸缩缝的填缝处理，采用合适的材料和方法进行填充，并确保伸缩缝的密封性和稳定性。
4.断墙伸缩缝的施工：在一些情况下，需要在墙体中进行伸缩缝的施工。
这时，需要先进行墙体的拆除或开孔处理，然后按照相应的施工步骤进行伸缩缝的安装和填缝。
5.质量控制：在伸缩缝的施工过程中，需要进行质量控制，以确保伸缩缝的施工质量符合设计要求和相关规范。
这包括对材料和设备的检验、对施工工艺的监控、以及对施工现场的巡查和验收等。
6.后期维护：伸缩缝的施工完成后，还需要进行相关的维护工作。
这包括对伸缩缝进行定期检查和清洁，以确保其正常运行和有效发挥作用。
如果发现伸缩缝存在问题，需要及时进行修复或更换。
总之，伸缩缝施工方案是在设计和建造伸缩缝时所遵循的一套工作方法和步骤。
通过合理的设计和施工，可以确保伸缩缝的正常运行和有效的使用，从而延长建筑物或结构物的使用寿命，并提高其安全性和可靠性。
完整版)伸缩缝施工方案
完整版)伸缩缝施工方案工艺及注意事项在伸缩缝更换前，需要先进行切割处理，以便于更换新的伸缩缝。
切割时应注意以下事项：1）切割应按照设计要求进行，切割宽度应符合伸缩缝的要求；2）切割深度应控制在路面厚度以下，以免影响路面的承载能力；3）切割时应保证切割线的垂直度和平整度；4）切割后应及时清理切割面和槽口内的杂物和灰尘，以便于后续的施工作业。
四、质量保证体系及保证措施为保证伸缩缝施工质量，本项目将严格按照质量保证体系进行管理，并采取以下保证措施：1）对伸缩缝施工人员进行专业培训，提高其施工技能和质量意识；2）对施工材料进行严格的检验和验收，确保材料符合设计要求；3）对施工现场进行巡查和监督，及时发现和纠正施工中的质量问题；4）对施工过程进行全程记录和跟踪，确保施工质量的可追溯性。
五、安全、文明施工措施为保障施工人员的生命财产安全，本项目将采取以下安全、文明施工措施：1）在施工现场设置安全警示标志，指导施工人员遵守安全规定；2）对施工人员进行安全教育和培训，提高其安全意识和应急处理能力；3）严格执行施工现场管理制度，禁止吸烟、乱扔垃圾等不文明行为；4）对施工现场进行定期清理和消毒，保证施工环境的卫生和整洁。
项目名称：G60湘潭至邵阳高速公路大修工程S1合同段承建单位：XXX潭邵高速公路大修路面工程S1合同段项目经理部时间：2015年12月目录：一、编制依据二、工程概况三、伸缩缝施工工艺四、质量保证体系及保证措施五、安全、文明施工措施一、编制依据1.湘潭至邵阳高速公路路面大修工程施工设计图文件资料；2.《公路桥梁加固施工技术规范》（JTG/T J23-2008）；3.《公路桥涵施工技术规范》（JTG/T F50-2011）；4.《公路工程技术标准》（JTG B01-2014）；5.《公路桥涵养护规范》（JTG H11-2004）；二、工程概况2.1 总体工程概况G60湘潭至邵阳高速公路位于湖南省湘潭市、娄底市和邵阳市境内，是“五纵七横”国道主干线上海至瑞丽高速公路的一段，是“7918”国家高速公路网的第13横---沪昆高速公路（G60）湖南段的重要组成部分。
伸缩缝工程施工设计方案
伸缩缝工程施工设计方案一、工程概述本伸缩缝工程位于具体工程地点，旨在满足建筑物在温度变化、荷载作用以及混凝土收缩徐变等因素影响下的变形需求，确保建筑物的结构安全和使用功能。
该工程涵盖了具体伸缩缝的数量、类型和位置等信息。
二、施工准备（一）技术准备1、熟悉施工图纸和相关技术规范，明确伸缩缝的类型、规格、尺寸以及安装要求。
2、进行施工技术交底，确保施工人员了解施工工艺和质量标准。
（二）材料准备1、伸缩缝装置：根据设计要求选用合适的伸缩缝装置，其材质、性能应符合相关标准。
2、锚固钢筋：选用符合设计要求的钢筋，并进行检验和试验。
3、混凝土：采用强度等级符合设计要求的商品混凝土。
（三）现场准备1、清理施工现场，确保施工区域干净、平整，无杂物和障碍物。
2、测量放线，确定伸缩缝的位置和中心线，并做好标记。
（四）人员准备1、组建专业的施工队伍，包括技术人员、施工人员和质量管理人员。
2、施工人员应具备相关的施工经验和技能，经过培训和考核合格后方可上岗。
（五）机械设备准备1、准备好所需的机械设备，如起重机、电焊机、切割机等，并进行检查和调试，确保设备性能良好。
三、施工工艺流程（一）切缝1、根据设计要求，使用切割机在指定位置进行切缝，切缝深度和宽度应符合设计要求。
2、切缝过程中要注意控制切割速度和力度，避免对周边混凝土造成损伤。
（二）清理缝槽1、切缝完成后，使用风镐或其他工具将缝槽内的杂物、混凝土碎屑等清理干净。
2、用高压水枪冲洗缝槽，确保缝槽内干净、无灰尘和油污。
（三）安装伸缩缝装置1、将伸缩缝装置按照设计要求进行组装，确保各部件连接牢固。
2、使用起重机将伸缩缝装置吊运至缝槽内，并调整其位置和中心线，使其与预留缝中心线重合。
3、采用临时支撑固定伸缩缝装置，防止其在混凝土浇筑过程中发生位移。
（四）焊接锚固钢筋1、将伸缩缝装置的锚固钢筋与预留钢筋进行焊接，焊接质量应符合设计和规范要求。
2、焊接过程中要注意控制焊接温度和时间，避免对伸缩缝装置造成损伤。
伸缩缝安装施工方案
伸缩缝安装施工方案
伸缩缝的安装施工方案
一、施工前的准备工作
1. 根据设计图纸确定伸缩缝的位置、长度和宽度，并测量准确的尺寸。
2. 清理施工区域，确保地面干净、平整，并清除杂物和尘土。
3. 准备好所需的施工材料和工具，如伸缩缝材料、切割工具、刷子、胶水和尺等。
二、施工步骤
1. 根据伸缩缝的尺寸和设计要求，使用切割工具将地面切割出一定宽度的缝隙。
确保切割线平直、平行，并根据伸缩缝的长度决定切割的数目。
2. 将切割出来的缝隙清理干净，去除杂物和尘土。
3. 在切割好的缝隙中涂抹一层胶水，确保胶水均匀涂抹并粘上地面。
4. 将伸缩缝材料按照缝隙的长度和宽度剪裁成相应的尺寸，在胶水还没有干透之前迅速放入缝隙中。
5. 用手或木棒将伸缩缝材料压紧，确保其与地面接触牢固。
6. 使用刷子将伸缩缝材料刷上一层胶水，填充缝隙，尽量使伸缩缝与地面平齐。
7. 等待胶水干燥，确保伸缩缝材料和地面牢固粘合在一起。
三、验收及保养
1. 施工完成后，对伸缩缝的安装位置、尺寸和牢固程度进行验收，确保其与设计要求一致。
2. 定期清理伸缩缝周围的杂物和尘土，确保其畅通无阻。
3. 定期检查伸缩缝材料的粘合情况，如有松动或损坏，及时进行修复和更换。
通过以上施工步骤和注意事项，可以确保伸缩缝的安装顺利进行。
伸缩缝的正确安装对于地面的使用寿命和用户的舒适度具有重要影响，因此施工过程中需严格按照操作规程进行操作，并进行合理的验收和保养。
伸缩缝施工方案
平屋面缺陷处理施工方案
1、缺陷描述
本小区平屋面缺陷主要是：
⑴屋面伸缩缝施工不规范：伸缩缝之间的间距及伸缩缝宽度。
⑵屋面变形缝处理：垃圾清理及屋面沉降缝施工。
⑶屋面泛水处理：现施工泛水存在施工工艺差及施工不规范等问题。
⑷屋面裂缝处理：由于屋面水泥砂浆保护层干缩造成的裂缝，极个别地方存在裂缝深且宽等现象。
2、处理方案
⑴屋面伸缩缝处理方案：
①将已施工但不合格的伸缩缝先用清水冲洗干净，
②待缝隙干燥后，将JS防水涂抹均匀涂刷在缝隙上，
③待涂抹施工完成后，用1:3水泥砂浆将缝隙填实并抹平。
④按照伸缩缝间距（1*1m）、宽度（2cm）重新用切割机切割。
⑤对重新切割的伸缩缝浇灌沥青。
⑵屋面变形缝处理方案：
①屋面变形缝参照《青02J02》-16-2、《青02J02》-16-3及《青02J02》-18-1（详见附图1），楼面变形缝参照《青02J04-4》-6-1，外墙变形缝参照《GB04CJ01-1》-24-3。
②各变形缝施工前，应先将缝隙内的垃圾杂物清理干净方可施工。
⑶屋面泛水处理：
①对于屋面泛水应先将已施工防水进行清理，主要是将已开裂的卷材进行重新黏贴和卷材内杂物清理干净如固定模板用线管等。
②女儿墙散水做法如下：两段卷材搭接长度为10cm，卷材端部采用铁皮加固。
⑷屋面裂缝处理方案：
①将屋面裂缝用切割机切割成“V”型，将凹槽用清水冲洗干净，
②待凹槽干燥后，将JS防水涂抹均匀涂刷在缝隙上，
③待涂抹施工完成后，用1:3水泥砂浆将缝隙填实并抹平。
伸缩缝施工方案(最终版)
伸缩缝4.1 一般规定1）伸缩缝应由厂家或专业队伍到现场负责安装施工。
2）伸缩缝材料应固定平放，以防变形。
伸缩缝产品必须有合格证，经验收后才能用于安装。
3）应在桥面铺装前检查和整改预留槽宽度，预埋钢筋应定位准确，并经验收合格。
4）应先安装一条工艺试验伸缩缝，待检验合格后，方可进行大面积施工。
4.2 材料要求1）桥梁伸缩缝安装前应检查桥梁伸缩缝是否有出厂外合格证，使用说明书等。
并经监理、设计及相关人员对伸缩缝的外观质量、几何精度进行检查验收，合格后方可进行使用。
2）混凝土应根据设计选用，一般采用钢纤维混凝土，纤维掺入量应符合相关规范要求。
4.3 施工工序伸缩缝的施工一般采用反开槽法施工。
施工工序：4.4 施工工艺1）放样槽口、开槽①沥青混凝土铺装层完成并验收合格后，根据施工图的要求确定开槽宽度，准确放样，打上线后用切割机锯缝，锯缝线以外的沥青混凝土路面，必须用塑料布覆盖并用胶带封好，以防据缝时产生的石粉污染路面。
据缝应整齐、顺直，并注意将混凝土切透，以免开槽时缝外混凝土松动。
②采用风镐开槽，开槽深度不得小于设计要求，应将槽内沥青混凝土、松动水泥混凝土凿除干净，应凿毛至坚硬层，并用吹风机和高压水枪清除浮沉和杂物。
开槽后严禁车辆通行，严禁施工人员踩踏槽两侧边缘，以免槽两侧沥青混凝土受损。
③梁端间隙内的杂物，尤其是混凝土块必须清理干净，然后用泡沫塑料填塞密实。
如有梁板顶至背墙情形，须将梁端部分凿除。
2）安装伸缩缝①伸缩缝安装之前，应按照安装时的温度调整安装时的伸缩值，伸缩缝定位宽度误差为±2mm，要求误差为同一符号，不允许一条缝不同位置上同时出现正负误差。
②应用水平尺检查伸缩缝顶面标高与桥面沥青铺装高差是否满足要求，一般伸缩缝应比桥面沥青铺装低约2mm。
③控制伸缩缝的标高，然后应对伸缩缝的纵向直线度也要进行调整。
伸缩缝标高和纵向直线度满足设计要求后，方可进行临时固定。
固定时应沿桥宽的一段向另一端将伸缩缝边梁上的锚固装置与预留槽内的预埋钢筋每隔2～3个锚固点进行点焊，两侧对称施焊，保证抄平后的伸缩缝不发生变形，严禁从一端平移施焊，造成伸缩缝翘曲。
伸缩缝安装施工方案
一、编制目的为了保证桥梁伸缩缝安装施工的质量，确保桥梁的稳定性和安全性，特制定本施工方案。
二、编制依据1. 国家相关桥梁工程规范和标准；2. 桥梁设计图纸及施工图纸；3. 施工现场实际情况。
三、施工准备1. 人员准备：组织施工队伍，明确各工种人员职责；2. 材料准备：备齐伸缩缝材料、工具、设备等；3. 施工场地准备：清理施工场地，确保施工安全。
四、施工步骤1. 安装前检查（1）检查伸缩缝材料是否符合设计要求；（2）检查伸缩缝安装位置是否正确；（3）检查预埋件、锚固钢筋等是否齐全、牢固。
2. 开槽（1）按照设计图纸要求，使用切割机或人工开槽；（2）槽口尺寸应略大于伸缩缝宽度，以确保伸缩缝安装后平整；（3）清理槽口，清除杂质，确保槽口清洁。
3. 伸缩缝安装（1）将伸缩缝材料按顺序放置于槽口内；（2）调整伸缩缝位置，确保其与槽口紧密贴合；（3）检查伸缩缝的间隙是否符合温差要求，如有偏差，使用水平千斤顶、夹具进行调整；（4）在伸缩缝两侧安装锚固钢筋，确保锚固牢固；（5）检查伸缩缝安装质量，确保安装平整、牢固。
4. 砼浇注（1）在伸缩缝两侧浇筑砼，厚度应略高于伸缩缝；（2）浇筑过程中，确保砼密实，防止出现空洞、夹灰等现象；（3）浇筑完成后，及时进行养护。
5. 养生（1）浇筑完成后，及时进行养生，保持砼湿润；（2）养生时间根据砼强度等级和气候条件确定；（3）养生期间，防止伸缩缝材料受到外力破坏。
五、施工质量控制1. 伸缩缝材料质量应符合国家相关标准；2. 伸缩缝安装位置、尺寸、间隙等应符合设计要求；3. 砼浇筑质量应符合国家相关标准；4. 施工过程中，严格执行施工规范和操作规程。
六、施工安全1. 施工人员应佩戴安全帽、安全带等防护用品；2. 施工现场应设置警示标志，防止行人误入；3. 施工机械操作人员应持证上岗，确保操作安全；4. 施工过程中，注意防止高空坠落、物体打击等安全事故的发生。
七、施工进度安排根据施工方案和现场实际情况，制定合理的施工进度计划，确保工程按期完成。
伸缩缝施工方案
伸缩缝施工方案伸缩缝在建筑物的施工中起着非常重要的作用。
它们能够随着温度变化和建筑物的移动而伸缩，以减少损坏和破坏，并确保建筑物的结构稳定性。
在设计和施工伸缩缝时，需要考虑许多因素，如建筑物的类型和用途、温度变化的范围和频率、伸缩缝的材料和大小等。
下面是一个伸缩缝施工方案的最终版本。
1.预施工阶段：在开始建筑物的施工之前，需要进行预施工阶段的工作。
这个阶段的目的是确定伸缩缝的位置、形状和尺寸，并选择适当的材料。
这可以通过与建筑师、结构工程师和施工队进行会议和讨论来实现。
根据建筑物的结构类型和使用要求，确定伸缩缝的数量和位置，并计算出它们的尺寸范围。
2.施工材料的选择：伸缩缝的施工材料应该是耐用和具有良好的弹性。
常见的伸缩缝材料包括橡胶、聚氨酯、沥青、金属和混凝土等。
根据建筑物所处的环境条件和使用要求，选择合适的材料，并确保它们能够承受温度变化和建筑物的运动。
3.伸缩缝施工的步骤：（1）确定施工位置：根据预施工阶段的确定，确定伸缩缝的位置并标记出来。
（2）准备工作：在施工位置上，清除任何障碍物和杂物。
确保施工区域干净和平整。
（3）安装伸缩缝：根据伸缩缝的尺寸和材料，按照制造商的说明进行安装。
这可能涉及到剪裁、调整和连接伸缩缝的各个部分。
（4）固定伸缩缝：使用适当的固定件（如螺栓、膨胀螺栓、抱箍等）将伸缩缝安装到建筑物的结构中。
确保伸缩缝能够与建筑物一起移动，并保持稳定。
（5）测试和调整：安装完成后，进行测试和调整，确保伸缩缝的性能符合设计要求。
这包括检查伸缩缝的伸缩性能、密封性能和耐久性。
4.施工注意事项：在伸缩缝的施工过程中，需要注意以下几点：（1）遵循设计要求：根据设计要求进行施工，并确保伸缩缝符合规范和标准。
（2）材料质量控制：选择质量好且经过检验的材料，并确保材料的批次和性能符合要求。
（3）施工质量控制：在施工过程中，进行必要的检查和测量，确保伸缩缝的安装质量。
（4）施工期间的保护：在施工期间，保护伸缩缝不受损坏，并避免对其进行多余的压力和移动。
伸缩缝施工方案
伸缩缝施工方案伸缩缝是指在建筑物或工程结构中设置的一种能够吸收变形和震动的装置，能够有效地避免建筑物或结构因温度变化、地震或其他原因导致的变形、开裂等问题。
伸缩缝的施工方案需要综合考虑材料选择、设计原则、施工工艺等因素，以保证伸缩缝的质量和使用寿命。
下面是一个最终版的伸缩缝施工方案。
一、伸缩缝的材料选择1.伸缩缝的填充材料应选择具有一定弹性和抗压性能的材料，如橡胶、聚氨酯等。
这些材料能够在建筑物变形时吸收变形能量，从而减缓建筑物的变形。
2.伸缩缝的保护材料应选择具有一定耐候性和耐腐蚀性能的材料，如铝合金、不锈钢等。
这些材料能够有效地保护填充材料不受外界环境的侵蚀。
二、伸缩缝的设计原则1.伸缩缝的宽度应根据建筑物或结构的预计变形量和伸缩缝的位置来确定。
一般情况下，伸缩缝的宽度应为建筑物或结构变形量的1.5倍到2倍。
2.伸缩缝的位置应选择在建筑物或结构的变形较大的部位，如裂缝集中的地方、地震动力作用较大的地方等。
同时，伸缩缝的位置应尽量避开水平结构，以减少水平位移对伸缩缝的影响。
3.伸缩缝的形状应根据建筑物或结构的实际情况来确定，一般有直线型、V型、槽型等形状。
在选择伸缩缝的形状时，应考虑到施工难度、装饰效果、伸缩缝的抗风能力等因素。
三、伸缩缝的施工工艺1.伸缩缝施工前，应对施工现场进行勘察，并确定伸缩缝的位置和形状。
同时，还需要确定伸缩缝的长度和宽度，并进行相应的设计计算。
2.伸缩缝的填充材料应选择适当的规格和型号，并按照规定的比例进行配比和混合。
填充材料的施工应采用专用工具和设备，确保填充材料的均匀性和密实性。
3.伸缩缝的保护材料应根据实际情况进行加工和安装。
保护材料的安装应按照设计要求进行，保证其与周围建筑物或结构的连接牢固。
4.伸缩缝的施工过程中，应根据需要进行相应的验收和测试。
对于伸缩缝的填充材料，可以进行弯曲、抗压、拉伸等试验，以检验其性能是否符合要求。
5.伸缩缝施工结束后，应对施工现场进行清理，并对伸缩缝的安装质量进行检验和验收。
伸缩缝施工方案
伸缩缝施工方案
一、待沥青砼面层施工完毕后，开始伸缩缝安装。
1、用切割机将伸缩缝两侧的沥青砼各切除40cm，并且切口必须落在下面砼铺装层上，将该范围内清理干净并用水冲刷。
2、以两侧沥青层顶面标高为准，将异型钢分别焊接在两侧梁端预埋钢筋上，并用L50×L50角钢在异型钢底部以40cm的间距固定，以承托异型钢起到稳固作用。
3、伸缩缝异型钢安装技术标准，顺直度：整条范围内小于2mm，平整度：3米直径量≤1mm。
4、异型钢安装完毕后，灌注伸缩缝白色砼，为提高伸缩缝强度，延长使用寿命，采用钢纤维砼，在浇注时严格掌握砼顶面标高。
二、工期保证措施
1、根据总体控制计划，实行信息监控，及时调整部署，采取相应措施，确保每一阶段的计划如期实施；
2、定期召开每周生产例会，加强与各单位协调工作，及时解决施工中存在的问题；
3、严格控制各工序的施工质量，杜绝因质量问题而引起的返工；
4、加强劳动力管理，及时劳动力进场，合理安排各班组的工作面；
5、通过合理的施工，安排流水施工；
6、及时编制材料的需用量计划及采购进场计划，保证材料及时进场；
7、配备足够的机械设备；
8、各工种安排专业熟练、操作证齐全的工人进行施工；
9、施工前做好技术交底工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
伸缩缝
4.1 一般规定
1）伸缩缝应由厂家或专业队伍到现场负责安装施工。
2）伸缩缝材料应固定平放，以防变形。
伸缩缝产品必须有合格证，经验收后才能用于安装。
3）应在桥面铺装前检查和整改预留槽宽度，预埋钢筋应定位准确，并经验收合格。
4）应先安装一条工艺试验伸缩缝，待检验合格后，方可进行大面积施工。
4.2 材料要求
1）桥梁伸缩缝安装前应检查桥梁伸缩缝是否有出厂外合格证，使用说明书等。
并经监理、设计及相关人员对伸缩缝的外观质量、几何精度进行检查验收，合格后方可进行使用。
2）混凝土应根据设计选用，一般采用钢纤维混凝土，纤维掺入量应符合相关规范要求。
4.3 施工工序
伸缩缝的施工一般采用反开槽法施工。
施工工序：
4.4 施工工艺
1）放样槽口、开槽
①沥青混凝土铺装层完成并验收合格后，根据施工图的要求确定开槽宽度，准确放样，打上线后用切割机锯缝，锯缝线以外的沥青混凝土路面，必须用塑料布覆盖并用胶带封好，以防据缝时产生的石粉污染路面。
据缝应整齐、顺直，并注意将混凝土切透，以免开槽时缝外混凝土松动。
②采用风镐开槽，开槽深度不得小于设计要求，应将槽内沥青混凝土、松动水泥混凝土凿除干净，应凿毛至坚硬层，并用吹风机和高压水枪清除浮沉和杂物。
开槽后严禁车辆通行，严禁施工人员踩踏槽两侧边缘，以免槽两侧沥青混凝土受损。
③梁端间隙内的杂物，尤其是混凝土块必须清理干净，然后用泡沫塑料填塞密实。
如有梁板顶至背墙情形，须将梁端部分凿除。
2）安装伸缩缝
①伸缩缝安装之前，应按照安装时的温度调整安装时的伸缩值，伸缩缝定位宽度误差为±2mm，要求误差为同一符号，不允许一条缝不同位置上同时出现正
负误差。
②应用水平尺检查伸缩缝顶面标高与桥面沥青铺装高差是否满足要求，一般伸缩缝应比桥面沥青铺装低约2mm。
③控制伸缩缝的标高，然后应对伸缩缝的纵向直线度也要进行调整。
伸缩缝标高和纵向直线度满足设计要求后，方可进行临时固定。
固定时应沿桥宽的一段向另一端将伸缩缝边梁上的锚固装置与预留槽内的预埋钢筋每隔2～3个锚固点进行点焊，两侧对称施焊，保证抄平后的伸缩缝不发生变形，严禁从一端平移施焊，造成伸缩缝翘曲。
④安装时伸缩缝的中心线与两端中心线相重合。
如果伸缩缝较长，需将伸缩缝分段运输，到现场后在对接，对接时，应将伸缩缝上平面置于同一水平面上，使两段伸缩缝接口处紧密靠拢，并校直调正。
按规范要求进行焊接，焊接结束后用手提砂轮机磨平顶面。
3）浇筑混凝土
浇筑混凝土前应在两侧铺设塑料布，以防止污染路面。
混凝土振捣时应两侧同时进行，为保证混凝土密实度，特别是型钢下混凝土的密实度，用振捣棒振至不再出现气泡为止。
振捣密实后，用抹板搓出水泥浆，分4～5次按常规抹压平整，应保证混凝土的平整度。
4）混凝土的养护
混凝土浇筑完成后，应覆盖土工布或者麻袋，洒水养护，养生时间不得小于7d。
养生期间严禁车辆通行。
5）密封胶条的安装
混凝土强度达到设计强度的50%以上时，可安装橡胶密封条，安装前必须把缝内清理干净。
4.5 施工安全控制
1）所有伸缩缝材料应放置在封闭区内，平放防晒，并加设防撞措施，不得露天堆放。
2）桥面伸缩缝施工时，应封闭交通，分左右幅施工，做好安全警示标识，注意来往施工和过往车辆的安全。
3）为防止施工污染桥面，在伸缩缝槽口两边应加铺塑料布。
伸缩缝施工完
后，应对污染、损坏的桥面系、盖梁、台帽进行彻底的清理和修整。
4）对已经施工完的伸缩缝应派专人守护，在伸缩缝装置两侧混凝土未达到设计强度时，严禁车辆通行。
如果必须通行的话，应在伸缩缝上面设置临时行车的钢栈桥。
4.6 质量检验要求精品文档，超值下载
1）伸缩缝锚固应牢靠、不松动、伸缩性能有效。
2）安装后的伸缩缝缝面必须平整，纵横的坡度符合设计要求，并与两侧的沥青混凝土路面平顺衔接。
3）模板支护应满足规范要求，不得漏浆。
