施工手册(第四版)第七章地基处理与桩基工程7-2-3桩基施工机械设备的选用
施工手册(第四版)第七章地基处理与桩基工程7-2-5 静力压桩施工
7-2-5 静力压桩施工7-2-5-1 机械静压桩施工静压法沉桩是通过静力压桩机的压桩机构，以压桩机自重和桩机上的配重作反力而将预制钢筋混凝土桩分节压入地基土层中成桩。
其特点是：桩机全部采用液压装置驱动，压力大，自动化程度高，纵横移动方便，运转灵活；桩定位精确，不易产生偏心，可提高桩基施工质量；施工无噪声、无振动、无污染；沉桩采用全液压夹持桩身向下施加压力，可避免锤击应力，打碎桩头，桩截面可以减小，混凝土强度等级可降低1~2级，配筋比锤击法可省40%；效率高，施工速度快，压桩速度每分钟可达2m，正常情况下每台班可完15根，比锤击法可缩短工期1/3；压桩力能自动记录，可预估和验证单桩承载力，施工安全可靠，便于拆装维修，运输等。
但存在压桩设备较笨重，要求边桩中心到已有建筑物间距较大，压桩力受一定限制，挤土效应仍然存在等问题。
适用于软土、填土及一般粘性土层中应用，特别适合于居民稠密及危房附近环境保护要求严格的地区沉桩；但不宜用于地下有较多孤石、障碍物或有4m以上硬隔离层的情况。
1．静压法沉桩机理静压预制桩主要应用于软土，一般粘性土地基。
在桩压入过程中，系以桩机本身的重量（包括配重）作为反作用力，以克服压桩过程中的桩侧摩阻力和桩端阻力。
当预制桩在竖向静压力作用下沉入土中时，桩周土体发生急速而激烈的挤压，土中孔隙水压力急剧上升，土的抗剪强度大大降低，从而使桩身很快下沉。
2．压桩机具设备静力压桩机分机械式和液压式两种。
前者系用桩架、卷扬机、加压钢丝绳、滑轮组和活动压梁等部件组成，施压部分在桩顶端面，施加静压力约为600~2000kN，这种桩机设备高大笨重，行走移动不便，压桩速度较慢，但装配费用较低，只少数还有这种设备的地区还在应用；后者由压拔装置、行走机构及起吊装置等组成（图7-56），采用液压操作，自动化程度高，结构紧凑，行走方便快速，施压部分不在桩顶面，而在桩身侧面，它是当前国内较广泛采用的一种新型压桩机械。
施工手册(第四版)第七章地基处理与桩基工程7-1-2 夯实地基
7-1-2 夯实地基7-1-2-1 重锤夯实地基重锤夯实是利用起重机械将夯锤提升到一定高度，然后自由落下，重复夯击基土表面，使地基表面形成一层比较密实的硬壳层，从而使地基得到加固。
本法使用轻型设备易于解决，施工简便，费用较低；但布点较密，夯击遍数多，施工期相对较长，同时夯击能量小，孔隙水难以消散，加固深度有限，当土的含水量稍高，易夯成橡皮土，处理较困难。
适于地下水位0.8m以上、稍湿的粘性土、砂土、饱和度S r≤60的湿陷性黄土、杂填土以及分层填土地基的加固处理。
但当夯击对邻近建筑物有影响，或地下水位高于有效夯实深度时，不宜采用。
重锤表面夯实的加固深度一般为1.2~2.0m。
湿陷性黄土地基经重锤表面夯实后，透水性有显著降低，可消除湿陷性，地基土密度增大，强度可提高30%；对杂填土则可以减少其不均匀性，提高承载力。
1．机具设备（1）夯锤用C20钢筋混凝土制成，外形为截头圆锥体（图7-3），锤重为2.0~3.0t，底直径1.0~1.5m，锤底面单位静压力宜为15~20kPa。
吊钩宜采用自制半自动脱钩器，以减少吊索的磨损和机械振动。
图7-3 钢筋混凝土夯锤构造1-20mm厚钢板；2-L100×10mm角钢；3、4、5-φ8mm钢筋＠100mm双向；6-φ10mm锚筋；7-φ30mm吊环（2）起重机可采用配置有摩擦式卷扬机的履带式起重机、打桩机、悬臂式桅杆起重机或龙门式起重机等。
其起重能力：当采用自动脱钩时，应大于夯锤重量的1.5倍；当直接用钢丝绳悬吊夯锤时，应大于夯锤重量的3倍。
2．施工工艺方法要点（1）施工前应进行试夯，确定有关技术参数，如夯锤重量、底面直径及落距，最后下沉量及相应的夯击遍数和总下沉量。
最后下沉量系指最后2击平均每击土面的夯沉量，对粘性土和湿陷性黄土取10~20mm；对砂土取5~10mm；对细颗粒土不宜超过10~20mm。
落距宜大于4m，一般为4~6m。
夯击遍数由试脸确定，通常取比试夯确定的遍数增加1~2遍，一般为8~12遍。
桩基施工手册
桩基施工手册目录第一章桩基施工的定义及分类第二章桩基施工常见问题的处理第一章桩基施工的定义及分类第一节桩基施工的定义这里的桩基施工指桥梁工程，地面水平承台以下的基础部分。
桩基作为支护结构的一种形式，除必须满足结构的稳定，保证基坑的安全可靠，还应根据工程地质条件、设备机具能力，优化设计、选择安全、可靠节省的类型。
桩基结构的轴线定位点和水准基点应设在不受施工影响的地方，施工前应按各有关单位最后认可的施工图进行复核，并妥善保护，施工期间应经常复测，被损坏的测量点要及时补测。
桩基施工中，应对隐蔽工程进行中间验收，加强自检（设计桩径、轴线、泥浆指标、沉碴厚度、设计桩长等）。
第二节桩基施工分类及工艺流程桩基施工的分类，这里指灌注桩。
按桩土相互作用特点分为竖向荷载桩（摩擦桩、端承桩）和水平受荷桩（主动桩、被动桩）。
按成孔方法分类（泥浆护壁成孔、沉管、夯扩、冲抓成孔、干作业成孔）桩基施工采用的具体形式，一般在标书中都已确定。
了解桩基分类及其适用条件，可以根据工程地质条件，合理优化设计，进行设备机具能力的合理组织。
第一小节人工挖孔灌注桩一、一般挖孔桩适用条件：（1）桩基桩长较短；（2）无流砂、细砂等涌水层或淤泥质土软弱地层。
（3）地质条件限制钻孔桩施工。
挖孔桩桩间施工净间距不得小于4.5米。
小于4.5米时,必须间隔开挖。
护壁砼强度等级应不低于C15，每节护壁高度一般为0.3~1m 。
作为承重桩时，宜在终桩层位下钻一个勘探钻孔，钻孔深度一般应达到孔底以下3倍桩径，以判别该深度范围内的基岩有无孔洞、破碎带和软弱夹层的存在。
二、挖孔桩施工程序：场地整平→放线、定桩位→锁口砼施工→挖第一节桩孔土方→支模浇筑第一节砼护壁→在护壁上二次投测标高及桩位十字轴线→安装活动井盖、设置垂直运输架、安装提升设备、吊土桶、鼓风机、照明设施→第二节桩身挖土→校核桩孔垂直度和直径→支第二节模板、浇灌第二节砼护壁→重复第二节工序、循环作业直至设计深度→检查持力层进行扩底→全面检查桩孔直径、深度、扩底尺寸、持力层→清理虚土、排除孔内积水→吊放钢筋笼就位→灌注桩身砼。
施工手册(第四版)第七章地基处理与桩基工程7-2-7-混凝土灌筑桩
7-2-7 混凝土灌筑桩7-2-7-1 冲击钻成孔灌筑桩冲击成孔灌筑桩系用冲击式钻机或卷扬机悬吊冲击钻头（又称冲锤）上下往复冲击，将硬质土或岩层破碎成孔，部分碎渣和泥浆挤入孔壁中，大部分成为泥渣，用掏渣筒掏出成孔，然后再灌筑混凝土成桩。
其特点是：设备构造简单，适用范围广，操作方便，所成孔壁较坚实、稳定，坍孔少，不受施工场地限制，无噪声和振动影响等，因此被广泛地采用。
但存在掏泥渣较费工费时，不能连接作业，成孔速度较慢，泥渣污染环境，孔底泥渣难以掏尽，使桩承载力不够稳定等问题。
适用于黄土、粘性土或粉质粘土和人工杂填土层中应用，特别适于有孤石的砂砾石层、漂石层、坚硬土层、岩层中使用，对流砂层亦可克服，但对淤泥及淤泥质土，则要十分慎重，对地下水大的土层，会使桩端承载力和摩阻力大幅度降低，不宜使用。
1．机具设备主要设备为CZ-22、CZ-30型冲击钻孔机（图7-62），其技术性能见表7-58，亦可用简易的冲击钻机（图7-63）。
它由简易钻架、冲锤、转向装置、护筒、掏渣筒以及3~5t双筒卷扬机（带离合器）等组成。
所用钻具按形状分，常用有十字钻头和三翼钻头两种（图7-64）；前者专用于砾石层和岩层；后者适用于土层。
钻头和钻机用钢丝绳连接，钻头重1.0~1.6t，钻头直径60~150cm。
转向装置是一个活动的吊环，它与主挖钢绳的吊环联结提升冲锤。
掏渣筒用于掏取泥浆及孔底沉渣，一般用钢板制成（图7-65）。
图7-62 CZ-22型冲击钻机1-电动机；2-冲击机构；3-主轴；4-压轮；5-钻具滑轮；6-桅杆；7-钢丝绳；8-掏渣筒滑轮图7-63 简易冲击钻机1-钻头；2-护简回填土；3-泥浆渡槽；4-溢流口；5-供浆管；6-前拉索；7-主杆；8-主滑轮；9-副滑轮；10-后拉索；11-斜撑；12-双筒卷扬机；13-导向轮；14-钢管；15-垫木图7-64 冲击钻钻头型式（a）φ800mm十字钻头；（b）φ920mm三翼钻头图7-65 掏渣筒（a）平阀掏渣筒；（b）碗形活门掏渣筒1-筒体；2-平阀；3-切削管袖；4-提环2．施工工艺方法要点（1）冲击成孔灌筑桩施工工艺程序是：场地平整→桩位放线、开挖浆池、浆沟→护筒埋设→钻机就位、孔位校正→冲击造孔、泥浆循环、清除废浆、泥渣→清孔换浆→终孔验收→下钢筋笼和钢导管→灌筑水下混凝土→成桩养护。
浅析建筑施工手册系列之地基处理与桩基工程_7-2-6_先张预应力管桩施工
7-2-6 先张预应力管桩施工7-2-6-1 桩规格与适用条件先张预应力管桩，简称管桩，系采用先张法预应力工艺和离心成型法，制成的一种空心圆柱体细长混凝土预制构件。
主要由圆筒形桩身、端头板和钢套箍等组成如图7-60所示。
图7-60 预应力管桩示意1-桩身；2-钢套箍；3-端头板；D-外径；t-壁厚管桩按桩身混凝土强度等级分为预应力混凝土管桩〔代号PC桩〕和预应力高强混凝土管桩〔代号PHC桩〕，前者强度等级不低于C60；后者不低于C80。
PC桩一般采用常压蒸汽养护，脱模后移入水池再泡水养护，一般要经28d才能使用。
PHC桩，一般在成型脱模后，送入高压釜经10个大气压、180℃摆布高温高压蒸汽养护，从成型到使用的最短时间为3~4d。
管桩规格按外径分为300mm、400mm、500mm、550mm、600mm、800mm 和1000mm等，壁厚由60~130mm。
每节长一般不超过15m，常用节长8~12m，有时也出产长达25~30m的管桩。
预应力管桩具有单桩承载力高，桩端承载力可比原状土提高80%~100%；设计选用范围广，单载承载力可从600kN到4500kN，既适用于多层建筑，也可用于50层以下的高层建筑；桩运输吊装便利，接桩快速；桩长度不受施工机械的限制，可任意接长；桩身耐打，穿透力强，抗裂性好，可穿透5~6m厚的密实砂夹层；造价低廉，其单元承载力价格仅为钢桩的1/3~2/3,并节省钢材。
但也存在施工机械设备投资大，打桩时振动、噪声和挤土量大等问题。
适用于各类工程地质条件为粘性土、粉土、砂土、碎石类土层以及持力层为强风化岩层、密实的砂层〔或卵石层〕等土层应用，但不适用于石灰岩、含孤石和障碍物多、有坚硬夹层的岩土层中应用。
7-2-6-2 打〔沉〕桩工艺方法要点1．预应力管桩沉桩方法较多，目前国内主要采用锤击法，多采用爆发力强、锤击能量大、工效高的筒式柴油锤沉桩。
但这种锤工作时振动和噪声大，有的地域如广东还采用大吨位静压预应力管桩施工工艺，采用4000~6800kN静力压桩机，可压φ500、φ550mm的管桩到设计持力层；亦有的采用预钻孔后植桩的施工工艺，先用长螺旋钻机引孔，然后用打〔压〕桩机将管桩打〔压〕到设计持力层。
建筑施工手册系列之地基处理与桩基工程714深层密实地基

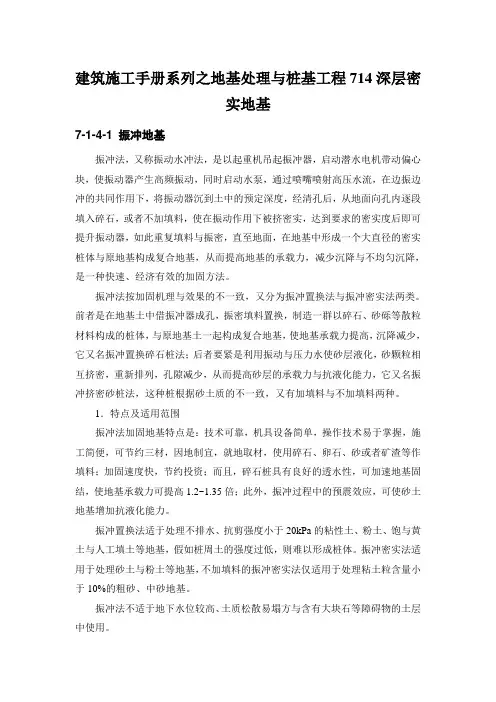

建筑施工手册系列之地基处理与桩基工程714深层密实地基7-1-4-1 振冲地基振冲法，又称振动水冲法，是以起重机吊起振冲器，启动潜水电机带动偏心块，使振动器产生高频振动，同时启动水泵，通过喷嘴喷射高压水流，在边振边冲的共同作用下，将振动器沉到土中的预定深度，经清孔后，从地面向孔内逐段填入碎石，或者不加填料，使在振动作用下被挤密实，达到要求的密实度后即可提升振动器，如此重复填料与振密，直至地面，在地基中形成一个大直径的密实桩体与原地基构成复合地基，从而提高地基的承载力，减少沉降与不均匀沉降，是一种快速、经济有效的加固方法。
振冲法按加固机理与效果的不一致，又分为振冲置换法与振冲密实法两类。
前者是在地基土中借振冲器成孔，振密填料置换，制造一群以碎石、砂砾等散粒材料构成的桩体，与原地基土一起构成复合地基，使地基承载力提高，沉降减少，它又名振冲置换碎石桩法；后者要紧是利用振动与压力水使砂层液化，砂颗粒相互挤密，重新排列，孔隙减少，从而提高砂层的承载力与抗液化能力，它又名振冲挤密砂桩法，这种桩根据砂土质的不一致，又有加填料与不加填料两种。
1．特点及适用范围振冲法加固地基特点是：技术可靠，机具设备简单，操作技术易于掌握，施工简便，可节约三材，因地制宜，就地取材，使用碎石、卵石、砂或者矿渣等作填料；加固速度快，节约投资；而且，碎石桩具有良好的透水性，可加速地基固结，使地基承载力可提高1.2~1.35倍；此外，振冲过程中的预震效应，可使砂土地基增加抗液化能力。
振冲置换法适于处理不排水、抗剪强度小于20kPa的粘性土、粉土、饱与黄土与人工填土等地基，假如桩周土的强度过低，则难以形成桩体。
振冲密实法适用于处理砂土与粉土等地基，不加填料的振冲密实法仅适用于处理粘土粒含量小于10%的粗砂、中砂地基。
振冲法不适于地下水位较高、土质松散易塌方与含有大块石等障碍物的土层中使用。
国内应用振冲法加固地基的深度通常为14m，最大达18m，置换率通常在10%~30%，每米桩的填料量为0.3~0.7m3，直径为0.7~1.2m。
施工手册(第四版)第七章地基处理与桩基工程7-2-4 打(沉)入式预制桩施工
7-2-4 打（沉）入式预制桩施工7-2-4-1 桩的制作、运输和堆放1．制作程序现场制作场地压实、整平→场地地坪作三七灰土或浇筑混凝土→支模→绑扎钢筋骨架、安设吊环→浇筑混凝土→养护至30%强度拆模→支间隔端头模板、刷隔离剂、绑钢筋→浇筑间隔桩混凝土→同法间隔重叠制作第二层桩→养护至70%强度起吊→达100%强度后运输、堆放。
2．制作方法（1）混凝土预制桩可在工厂或施工现场预制。
现场预制多采用工具式木模板或钢模板，支在坚实平整的地坪上，模板应平整牢靠，尺寸准确。
用间隔重叠法生产，桩头部分使用钢模堵头板，并与两侧模板相互垂直，桩与桩间用塑料薄膜、油毡、水泥袋纸或刷废机油、滑石粉隔离剂隔开，邻桩与上层桩的混凝土须待邻桩或下层桩的混凝土达到设计强度的30%以后进行，重叠层数一般不宜超过四层。
混凝土空心管桩采用成套钢管模胎在工厂用离心法制成。
（2）长桩可分节制作，单节长度应满足桩架的有效高度、制作场地条件、运输与装卸能力等方面的要求，并应避免在桩尖接近硬持力层或桩尖处于硬持力层中接桩。
（3）桩中的钢筋应严格保证位置的正确，桩尖应对准纵轴线，钢筋骨架主筋连接宜采用对焊或电弧焊，主筋接头配置在同一截面内的数量不得超过50%；相邻两根主筋接头截面的距离应不大于35d g（d g为主筋直径），且不小于500mm。
桩顶1m范围内不应有接头。
桩顶钢筋网的位置要准确，纵向钢筋顶部保护层不应过厚，钢筋网格的距离应正确，以防锤击时打碎桩头，同时桩顶面和接头端面应平整，桩顶平面与桩纵轴线倾斜不应大于3mm。
（4）混凝土强度等级应不低于C30，粗骨料用5~40mm碎石或卵石，用机械拌制混凝土，坍落度不大于6cm，混凝土浇筑应由桩顶向桩尖方向连续浇筑，不得中断，并应防止另一端的砂浆积聚过多，并用振捣器仔细捣实。
接桩的接头处要平整，使上下桩能互相贴合对准。
浇筑完毕应护盖洒水养护不少于7d，如用蒸汽养护，在蒸养后，尚应适当自然养护，30d方可使用。
施工手册(第四版)第七章地基处理与桩基工程7-2-3 桩基施工机械设备的选用
7-2-3 桩基施工机械设备的选用7-2-3-1 桩锤的选用桩锤有落锤、汽锤、柴油锤、振动锤等，其使用条件和适用范围可参考表7-45。
桩锤目前多采用柴油锤，锤重可根据工程地质条件、桩的类型、结构、密集程度及现场施工条件参照表7-46选用。
桩锤适用范围参考表表7-45锤重选择表表7-46注：1．本表仅供选锤用；2．本表适用于20~60m长预制钢筋混凝土桩及40~60m长钢管桩，且桩尖进入硬土层有一定深度。
7-2-3-2 常用桩锤的技术性能1．柴油锤柴油锤又分导杆式和筒式两类，其中以筒式柴油锤使用较多，它是一种气缸固定活塞上下往复运动冲击的柴油锤，其特点是柴油在喷射时不雾化，只有被活塞冲击才雾化，其结构合理，有较大的锤击能力，工作效率高，还能打斜桩。
国产常用导杆式和筒式柴油锤的技术性能见表7-47和表7-48。
此外我国还从国外引进一批筒式柴油锤，以日本和德国生产的为主，如表7-49和表7-50所示。
导杆式柴油锤的技术性能表7-47筒式柴油锤的技术性能表7-48国外筒式柴油锤的技术性能表7-49注：1．表中，日本神户制钢所型号系列中带A者，石川岛建机型号系列中带C者均为减烟型柴油锤。
2．神户制钢所型号系列中的KB型表示斜打型桩锤。
3．德尔马克公司生产的如D25-32/33型，在打45°斜桩时，桩锤长度要加长1m，其总重量也相应增加。
4．表中带C字母的表示减烟型柴油锤，带B字母的表示斜打型柴油锤；带*的表示水上型，其余均为陆上型。
日本三菱重工业株式会社筒式柴油锤的技术性能表7-50注：1．表中，日本神户制钢所型号系列中带A者，石川岛建机型号系列中带C者均为减烟型柴油锤。
2．神户制钢所型号系列中的KB型表示斜打型桩锤。
3．德尔马克公司生产的如D25-32/33型，在打45°斜桩时，桩锤长度要加长1m，其总重量也相应增加。
4．表中带C字母的表示减烟型柴油锤，带B字母的表示斜打型柴油锤；带*的表示水上型，其余均为陆上型。
施工手册第四版第一册目录
施工手册第四版第一册目录目录第一册1施工常用数据1-1 常用符号和代号1 2 2 3 5 8 8 9 10 10 13 14 15 15 16 191-1-1 常用字母 1-1-2 常用符号 1-1-2-1 数学符号 1-1-2-2 法定计量单位符号1-1-2-3 文字表量符号 1-1-2-4 化学元素符号 1-1-2-5 常用构件代号1-1-2-6 塑料、树脂名称缩写代号 1-1-2-7 常用增塑剂名称缩写代号1-1-2-8 建筑施工常用国家标准编号 1-1-2-9 部分国家的国家标准代号1-1-2-10 钢材涂色标记 1-1-2-11 钢筋符号 1-1-2-12 建材、设备的规格型号表示法1-1-2-13 钢铁、阀门、润滑油的产品代号 1-1-2-14 常用架空绞线的型号及用途1-2 常用计量单位换算1-2-1 长度单位换算 1-2-1-1 公制与市制、英美长度单位换算1-2-1-2 英寸的分数、小数习惯称呼与毫米对照 1-2-2 面积单位换算 19 19 21 211-2-3 体积、容积单位换算 1-2-4 重量（质量）单位换算 1-2-5 力、重力单位换算1-2-5-1 力（牛顿，N）单位换算 1-2-5-2 压强（帕斯卡，Pa）单位换算1-2-5-3 力矩（弯矩、扭矩、力偶矩、转矩）单位换算1-2-5-4 习用非法定计量单位与法定计量单位换算 1-2-6 功率单位换算1-2-7 速度单位换算 1-2-8 流量单位换算 1-2-8-1 体积流量单位换算1-2-8-2 质量流量单位换算 1-2-9 热及热工单位换算 1-2-9-1 温度单位换算1-2-9-2 各种温度的绝对零度、水冰点和水沸点温度值 1-2-9-3 导热系数单位换算1-2-9-4 传热系数单位换算 1-2-9-5 热阻单位换算 1-2-9-6 比热容（比热）单位换算1-2-9-7 功、能、热单位换算 1-2-9-8 水的温度和压力换算1-2-9-9 水的温度和汽化热换算 1-2-9-10 热负荷单位换算1-2-10 电及磁单位换算 1-2-10-1 电流单位换算 1-2-10-2 电压单位换算1-2-10-3 电阻单位换算 1-2-10-4 电荷量单位换算 1-2-10-5 电容单位换算1-2-11 声单位换算 1-2-12 粘度单位换算 1-2-12-1 动力粘度单位换算1-2-12-2 运动粘度单位换算 21 21 27 27 28 30 31 34 36 36 36 37 37 37 37 37 38 39 40 41 43 43 44 44 44 44 44 44 45 45 45 45 461-2-13 硬度换算 1-2-14 标准筛常用网号、目数对照 1-2-15 pH 值参考表1-2-16 角度与弧度互换表 1-2-17 弧度与角度互换表 1-2-18 斜度与角度变换表46 49 49 50 50 511-3 常用求面积、体积公式常用求面积、1-3-1 平面图形面积 1-3-2 多面体的体积和表面积 1-3-3 物料堆体积计算1-3-4 壳体表面积、侧面积计算 1-3-4-1 圆球形薄壳 1-3-4-2 椭圆抛物面扁壳1-3-4-3 椭圆抛物面扁壳系数计算 1-3-4-4 圆抛物面扁壳 1-3-4-5 单、双曲拱展开面积51 54 57 57 57 59 60 61 621-4 常用建筑材料及数值1-4-1 材料基本性质、常用名称及符号 1-4-2 常用材料和构件的自重1-4-3 石油产品体积、重量换算 1-4-4 液体平均相对密度及容量、重量换算1-4-5 圆钉、木螺钉直径号数及尺寸关系 1-4-6 圆钉直径与英制长度关系1-4-7 圆钉英制规格 1-4-8 薄钢板习用号数的厚度 1-4-9 塑料管材、板材规格及重量1-4-9-1 塑料硬管 1-4-9-2 塑料软管 1-4-9-3 塑料硬板62 64 73 73 74 74 75 75 76 76 76 761-5 气象、地质、地震气象、地质、1-5-1 气象1-5-1-1 风级表 1-5-1-2 降雨等级 1-5-1-3 我国主要城市气象参数1-5-1-4 我国主要城镇采暖期度日数 1-5-1-5 世界主要城市气象参数1-5-2 地质年代表 1-5-3 地展 1-5-3-1 地展展级 1-5-3-2 地震烈度1-5-3-3 几种地震烈度表的换算 77 77 78 81 83 85 85 85 86 881-6 我国环境保护标准1-6-1 空气污染 1-6-1-1 标准大气的成分 1-6-1-2 大气环境质量标准1-6-1-3 空气污染物三级标准浓度限值1-6-1-4 中国居住区大气中有害物质最高容许浓度1-6-1-5 大气中污染物浓度的表示方法1-6-1-6 中国民用建筑工程室内环境污染控制标准 1-6-2 噪声1-6-2-1 城市区域环境噪声标准 1-6-2-2 新建、扩建、改建企业噪声标准1-6-2-3 工业企业厂区内各类地点噪声标准 1-6-2-4 现有企业噪声标准1-6-2-5 建筑现场主要施工机械噪声限值 1-6-2-6 中国机动车辆噪声标准1-6-2-7 国外听力保护的噪声允许标准 1-6-2-8 国外环境噪声标准1-6-2-9 国外职业噪声标准 1-6-3 水污染 1-6-3-1 排水水质标准1-6-3-2 地面水水质卫生要求 1-6-3-3 地面水中有害物质的最高容许浓度89 89 89 89 90 91 91 94 94 95 95 96 96 96 97 97 98 99 99 100 100 1-6-3-4 水消毒处理方法1012 常用结构计算102 1082-1 荷载与结构静力计算表2-1-1 荷载 2-1-2 结构静力计算表2-2 建筑地基基础计算2-2-1 地基基础计算用表 2-2-2 地基及基础计算 2-2-2-1 基础埋置深度2-2-2-2 地基计算 2-2-2-3 基础计算 148 152 152 153 1542-3 混凝土结构计算2-3-1 混凝土结构基本计算规定 2-3-2 混凝土结构计算用表2-3-3 混凝土结构计算公式 156 158 1652-4 砌体结构计算2-4-1 砌体结构的计算用表 2-4-2 砌体结构计算公式 171 1772-5 钢结构计算2-5-1 钢结构计算用表 2-5-2 钢结构计算公式 2-5-3 钢管结构计算2-5-4 钢与混凝土组合梁计算 180 189 195 1972-6 木结构计算2-6-1 木结构计算用表 2-6-2 木结构计算公式 200 2063 材料试验与结构检验209 234 234 234 234 235 236 251 252 257 259 259 259 264 266 270 270 270 2713-1 材料试验3-1-1 材料试验项目及检验规则 3-1-2 试样（件）的制备 3-1-2-1 样品的缩分3-1-2-2 岩石抗压强度试件 3-1-2-3 混凝土试件 3-1-2-4 建筑砂浆试件的制备3-1-2-5 钢材试件 3-1-2-6 建筑用轻钢龙骨试样 3-1-2-7 木材试样3-1-2-8 耐火材料试件 3-1-2-9 硬聚抓乙烯管材试样 4 3-1-3 试验方法3-1-3-1 材料试验的非标准方法 3-1-3-2 混凝土的现场检测3-1-3-3 土工密度试验 3-1-3-4 碎石土野外鉴别3-1-4 混凝土试块强度、砂浆试块强度的评定方法3-1-4-1 混凝土试块强度统计评定 3-1-4-2 砌筑砂浆试块强度的验收与评定3-2 结构性能检验3-2-1 预制构件 3-2-2 地基结构性能检验 3-2-2-1 浅层平板载荷试验要点3-2-2-2 深层平板载荷试验要点 3-2-2-3 岩基载荷试验要点3-2-2-4 岩石锚杆抗拔试验要点 3-2-2-5 土层锚杆试验要点272 275 275 275 276 277 277 3-2-2-6 单桩竖向静载荷试验要点 3-2-2-7 岩石单轴抗压强度试验要点278 2793-3 对现场型试验室的要求3-3-1 试验环境 3-3-2 所需设备及工具 3-3-3 资料管理 280 280 2803-4 试验管理程序 2814施工测量283 283 283 284 284 290 291 291 291 293 293 294 294 295 295 295 2964-1 施工测量的基本工作4-1-1 基本原则 4-1-2 距离测量 4-1-2-1 普通量距 4-1-2-2 精密量距4-1-2-3 精密量距的几项改正数 4-1-3 己知角度的测设4-1-4 建筑物细部点的平面位置的测设 4-1-4-1 直角坐标法 4-1-4-2 极坐标法4-1-4-3 角度前方交会法 4-1-4-4 方向线交会法 4-1-4-5 距离交会法4-1-4-6 正倒镜投点法 4-1-5 建筑物细部点高程位置的测设 4-1-5-1 地面上点的高程测设4-1-5-2 高程传递 4-1-6 倾斜线的测设4-2 施工测量控制网的建立4-2-1 坐标系统及坐标换算 4-2-1-1 坐标系统 4-2-1-2 坐标换算4-2-2 建筑方格网和主轴线设计 4-2-2-1 建筑方格网设计 4-2-2-2 主轴线设计4-2-3 主轴线的测设 4-2-3-1 主轴线点初步位置的测定方法及实地标定4-2-3-2 主轴线点精确位置的测定和主轴线方向调整4-2-3-3 主轴线长度的精密丈量及主轴线点坐标的确定 4-2-3-4 短轴线的测设4-2-3-5 轴线的加密 4-2-3-6 注意事项 4-2-4 建筑方格网的测设4-2-4-1 建筑方格网的测设方法 4-2-4-2 建筑方格网的加密和最后检查4-2-4-3 水平角观测方法及技术要求 4-2-4-4 边长测量方法及技术要求4-2-4-5 方格网平差计算 4-2-5 用小三角测量法建立施工平面控制网4-2-5-1 小三角测量等级与三角网的布设 4-2-5-2 小三角测量的步骤4-2-6 用导线测量法建立施工平面控制网 4-2-6-1 导线测量的等级与导线网的布设4-2-6-2 导线测量的步骤 4-2-6-3 导线法与轴线法联合测设施工控制网4-2-7 圆弧平面图形的施工测量 4-2-7-1 圆弧形平面曲线的数学方程式4-2-7-2 圆弧形平面曲线图形的现场施工放线 4-2-7-3 圆弧形楼梯的施工放线4-2-8 高程控制测量297 297 297 298 298 299 300 300 300 301 301 302 393 303 303 304 305 306 307 311 311 312 313 313 313 314 314 315 320 351 3594-2-8-1 厂区高程控制测量的一般规定 4-2-8-2 三、四等水准测量的要求和方法4-2-8-3 水准网的平差计算 4-2-9 标桩的埋设 4-2-9-1 平面控制点标桩4-2-9-2 水准点标桩 359 359 361 363 363 3644-3 单层排架钢架建筑的施工测量4-3-1 厂房控制网的建立 4-3-1-1 厂房控制网的建立方法4-3-1-2 厂房扩建与改建时的控制测量 4-3-2 厂房基础施工测量4-3-2-1 混凝土杯形基础施工测量 4-3-2-2 钢柱基础施工测量4-3-2-3 混凝土柱子基础及柱身、平台施工测量 4-3-2-4 设备基础施工测量4-3-2-5 基础施工与竣工测量的允许偏差 4-3-3 厂房结构安装测量4-3-3-1 柱子安装测量 4-3-3-2 吊车梁安装测量 4-3-3-3 吊车轨道安装测量4-3-4 管道工程施工测量 4-3-4-1 管道工程测量的准备工作4-3-4-2 管道中线定位及高程控制测量 4-3-4-3 管道中线与纵横断面测量4-3-4-4 地下管线施工测量 4-3-4-5 架空管线施工测量 4-3-4-6 管线竣工测量及竣工图编绘 4-3-5 机械设备安装测量 4-3-5-1 安装基准线和基准点的确定4-3-5-2 平面安装基准线的设置形式 4-3-5-3 中心线与副线的检查4-3-5-4 设备安装期间设备标高基准点设置与沉降观测365 365 366 367 367 368 369 370 373 374 374 375 375 377 377 377 377 378 380 380 380 380 381 382 3824-4 多层房屋的施工测量4-4-1 多层建筑主轴线的测设 4-4-2 房屋定位测量 4-4-3 房屋基础施工测量 4-4-4 墙身皮数杆的设置 4-4-5 多层建筑物施工测量382 384 385 385 3864-5 高层建筑施工测量4-5-1 高层建筑施工测量的特点及基本要求 4-5-1-1 高层建筑施工测量的特点4-5-1-2 高层建筑施工测量的基本准则 4-5-2 建立施工控制图 4-5-2-1 平面控制4-5-2-2 高程控制 4-5-3 建（构）筑物主要轴线的定位及标定 4-5-3-1 桩位放样4-5-3-2 建筑物基坑与基础的测定 4-5-3-3 建筑物基础上的平面与高程控制4-5-4 高层建筑中的竖向测量 4-5-4-1 激光铅垂仪法 4-5-4-2 天顶垂准测量（仰视法）4-5-4-3 天底垂准测量（俯视法） 4-5-5 上海金茂大厦施工测量实例 4-5-5-1 概述4-5-5-2 建筑施工对测量精度要求 4-5-5-3 施工特点和测量难度4-5-5-4 施工平面（垂直）控制网的建立 4-5-5-5 垂准测量方法和要求4-5-5-6 水准测量和塔身高程控制测量 4-5-5-7 塔楼钢结构安装测量 4-5-5-8 主楼沉降观测 4-5-5-9 结构各阶段完工线（点）测量成果386 386 387 387 387 391 391 391 392 392 394 394 395 396 397 397 397 397 398 400 402 404 406 4084-6 建筑物沉降与变形观测4-6-1 沉降观测水准点的测设 4-6-1-1 水准点的布设 4-6-1-2 水准点的形式与埋设4-6-1-3 沉降观测水准点高程的测定 4-6-1-4 观测点的布置和要求4-6-1-5 观测点的形式与埋设 4-6-2 建筑物的沉降观测4-6-2-1 沉降观测的方法和一般规定 4-6-2-2 沉桩过程中的变形观测4-6-2-3 各施工阶段中的变形观测 4-6-2-4 建筑物全部竣工后的沉降变形观测4-6-2-5 沉降观测的精度及成果整理 4-6-3 沉降观测中常遇到的问题及其处理4-6-3-1 曲线在首次观测后即发生回升现象 4-6-3-2 曲线在中间某点突然回升4-6-3-3 曲线自某点起渐渐回升 4-6-3-4 曲线的波浪起伏现象 4-6-3-5 曲线中断现象4-6-4 建筑物变形与裂缝观测 4-6-4-1 倾斜观测 4-6-4-2 裂缝观测 4-6-4-3 位移观测4-6-4-4 用三角高程测量法测定建筑物的沉降变形4-6-4-5 用基准线法测定建筑物的水平位移 4-6-4-6 用前方交会法测定建筑物的水平位移4-6-4-7 用后方交会法测定建筑物的水平位移412 412 412 413 413 413 413 415 415 417 421 422 423 423 423 424 424 424 424 424 424 425 426 426 428 429 4314-7 特殊工程的施工测量4-7-1 钢结构工程中的施工测量 4-7-2 电视塔施工中的施工测量4-7-3 上海电视塔（东方明珠）施工测量实例434 434 435 4364-8 竣工总平面图的编绘4-8-1 编绘竣工总平面图的意义 4-8-2 编绘竣工总平面图的方法和步骤4-8-2-1 绘制前准备 4-8-2-2 竣工总平面图的编绘4-8-3 编绘竣工总平面图时的现场实测工作 4-8-4 竣工总平面图最终绘制4-8-4-1 分类竣工总平面图的编绘 4-8-4-2 综合竣工总平面图4-8-4-3 随工程的竣工相继进行编绘 4-8-4-4 竣工总平面图的图面内容和图例4-8-4-5 竣工总平面图的附件 444 444 445 445 445 446 446 446 446 446 446 4474-9 测量仪器的检验和校正4-9-1 经纬仪的检验和校正 4-9-1-1 经纬仪应满足的条件 4-9-1-2 经纬仪的检验与校正4-9-1-3 激光经纬仪的构造 4-9-1-4 激光经纬仪的操作方法4-9-1-5 激光经纬仪的特点和应用 4-9-2 水准仪的检验与校正4-9-2-1 普通水准仪的检验与校正 4-9-2-2 精密水准仪的检验与校正4-9-2-3 激光水准仪的构造 4-9-2-4 激光水准仪的操作方法 4-9-2-5 激光水准仪的用途4-9-3 钢尺的检定 4-9-3-1 钢尺检定的方法 4-9-3-2 尺方程式及其简化4-9-3-3 标准基线的建立 4-9-3-4 钢尺使用时注意事项 4-9-4 光电测距仪447 447 447 447 449 450 450 451 451 453 454 454 454 455 455 456 456 456 4574-9-4-1 光电测距仪的概况 4-9-4-2 光电测距仪的构造 4-9-4-3 光电测距仪的用途4-9-4-4 光电测距仪的检验与校正主要参考文献457 457 457 457 4595脚手架工程和垂直运输设施460 460 460 461 464 468 471 471 474 475 479 479 484 495 5005-1 脚手架工程技术、安全管理和设计计算脚手架工程技术、5-1-1 脚手架工程技术和安全管理 5-1-1-1 脚手架的分类 5-1-1-2 脚手架工程的常用术语5-1-1-3 脚手架工程的技术要求 5-1-1-4 脚手架工程的安全管理工作5-1-2 脚手架构架与设置和使用要求的一般规定5-1-2-1 脚手架构架和设置要求的一般规定 5-1-2-2 脚手架杆配件的一般规定5-1-2-3 脚手架搭设、使用和拆除的一般规定 5-1-3 脚手架设计和计算的一般方法5-1-3-1 脚手架设计计算的统一规定 5-1-3-2 脚手架的荷载计算5-1-3-3 脚手架的整体稳定性计算 5-1-3-4 单肢杆件的稳定性计算5-1-3-5 水平杆件、脚手板、扣件抗滑、立杆底座和地基承载力的验算5045-1-3-6 脚手架挑支构造和设施的计算 5065-2 常用落地式脚手架的设置、构造和设计常用落地式脚手架的设置、5-2-1 扣件式钢管脚手架 5-2-1-1 构架材料的技术要求5-2-1-2 构架的形式、特点和构造要求 5-2-1-3 设计计算及常用资料5-2-2 碗扣式钢管脚手架519 519 520 525 538 5565-2-2-1 性能特点、杆配件和承载能力 5-2-2-2 双排外脚手架5-2-2-3 直线和曲线单排外脚手架 5-2-3 门（框组）式钢管脚手架5-2-3-1 构造情况和主要部件 5-2-3-2 搭设技术要求和注意事项5-2-3-3 主要应用形式和材料用量 5-2-3-4 设计计算及常用资料556 569 577 579 579 587 590 5925-3 脚手架结构模板支撑架的构造和设计5-3-1 脚手架结构模板支撑架的类别和一般构造5-3-1-1 脚手架结构模板支撑架的类别和构造要求5-3-1-2 脚手架结构模板支撑架的一般构造 5-3-2 脚手架结构模板支撑架的设计计算5-3-2-1 脚手架结构模板支撑架的设计计算要求5-3-2-2 扣件式钢管梁板模板支撑架的稳定性计算5-3-2-3 碗扣式钢管模板支撑架的设计计算 5-3-2-4 门式钢管模板支撑架的设计计算598 598 603 603 608 608 609 614 6195-4 常用非落地式脚手架的设置和使用5-4-1 附着升降脚手架的设置和使用 5-4-1-1 附着升降脚手架的类别和基本组成5-4-1-2 附着升降脚手架的安全规定和注意事项 5-4-2 吊篮5-4-2-1 吊篮的类别和基本构造 5-4-2-2 吊篮设计、制作和使用的安全要求619 619 620 628 634 634 6415-5 垂直运输设施5-5-1 垂直运输设施的设置要求 5-5-1-1 垂直运输设施的分类5-5-1-2 国内外塔式起重机产品的情况与使用选择 5-5-1-3 垂直运输设施的设置要求5-5-2 井字架和龙门架 5-5-2-1 扣件式钢管井架643 643 643 645 655 657 6575-5-2-2 型钢井架和无缆风高层井架 5-5-2-3 龙门架 5-5-2-4 吊盘安全装置5-5-3 施工升降机（建筑施工电梯） 5-5-3-1 施工升降机的分类、性能和架设高度5-5-3-2 施工升降机的安全装置 5-5-3-3 施工升降机的使用注意事项主要参考文献661 663 666 672 672 676 677 6786土方与基坑工程680 680 680 681 681 684 684 684 685 685 686 686 687 688 688 688 690 690 692 695 6-1 土方工程6-1-1 土的基本性质6-1-1-1 土的基本物理性质指标 6-1-1-2 粘性土、砂土的性质指标6-1-1-3 土的力学性质指标 6-1-2 土的基本分类 6-1-2-1 岩石 6-1-2-2 碎石土6-1-2-3 砂土 6-1-2-4 粘性土 6-1-3 土的工程分类与性质 6-1-3-1 土的工程分类6-1-3-2 土的工程性质 6-1-4 土的现场鉴别方法 6-1-4-1 碎石土的现场鉴别6-1-4-2 粘性土等的现场鉴别 6-1-5 特殊土 6-1-5-1 湿陷性黄土 6-1-5-2 膨胀土6-1-5-3 软土6-1-5-4 盐演土 6-1-5-5 冻土 6-1-6 工程场地平整 6-1-6-1 场地平整的程序 6-1-6-2 场地平整的土方量计算 6-1-7 土方开挖 6-1-7-1 土方施工准备工作6-1-7-2 开挖的一般要求 6-1-7-3 浅基坑、槽和管沟开挖6-1-7-4 浅基坑、槽和管沟的支撑方法 6-1-7-5 浅基坑、槽和管沟支撑的计算6-1-7-6 土方开挖和支撑施工注意事项 6-1-7-7 基坑边坡保护6-1-7-8 土方开挖施工中的质量控制要点 6-1-8 土方机械化施工 6-1-8-1 土方机械的选择6-1-8-2 常用土方机械 6-1-8-3 土方机械基本作业方法 6-1-8-4 土方机械施工要点6-1-9 土方回填 6-1-9-1 土料要求与含水量控制 6-1-9-2 基底处理 6-1-9-3 填方边坡6-1-9-4 人工填土方法 6-1-9-5 机械填土方法 6-1-10 填土的压实6-1-10-1 压实的一般要求 6-1-10-2 压实机具的选择 6-1-10-3 填土压（夯）实方法6-1-10-4 质量控制与检验 6-1-11 土方工程特殊问题的处理 6-1-11-1 滑坡与塌方的处理6-1-11-2 冲沟、土洞、故河道、古湖泊的处理696 699 702 702 703 716 716 717 719 720 723 726 726 727 729 729 730 733 741 742 742 743 744 744 745 745 745 746 748 749 750 750 7526-1-11-3 橡皮土处理 6-1-11-4 流砂处理 6-1-12 土方开挖与回填安全技术措施753 754 7546-2 基坑工程6-2-1 基坑工程的内容 6-2-2 基坑工程的设计原则与基坑安全等级6-2-2-1 基坑支护结构的极限状态 6-2-2-2 基坑支护结构的安全等级 6-2-3 基坑工程勘察6-2-3-1 岩土勘察 6-2-3-2 周围环境勘察 6-2-3-3 施工工程的地下结构设计资料调查6-2-4 支护结构的类型和造型 6-2-4-1 支护结构的类型和组成 6-2-4-2 支护结构的选型6-2-5 荷载与抗力计算 6-2-5-1 水平荷载标准值 6-2-5-2 水平抗力标准值6-2-6 支护结构计算 6-2-6-1 排桩与地下连续墙计算 6-2-6-2 水泥土墙计算6-2-6-3 土钉墙计算 6-2-6-4 逆作拱墙计算 6-2-6-5 逆作法计算要点6-2-6-6 内支撑体系计算要点 6-2-6-7 土锚杆（土锚）计算 6-2-7 支护结构施工6-2-7-1 钢板桩施工 6-2-7-2 水泥土墙施工 6-2-7-3 地下连续墙施工6-2-7-4 逆作（筑）法施工 6-2-7-5 土钉墙施工755 755 756 756 756 757 757 759 760 761 761 761 770 770 772 772 772 784 793 800 801 805 808 815 815 823 837 867 8796-2-7-6 内支撑体系施工 6-2-7-7 锚杆施工 6-2-8 地下水控制6-2-8-1 地下水控制方法选择 6-2-8-2 基坑涌水量计算 6-2-8-3 集水明排法6-2-8-4 降水 6-2-8-5 截水 6-2-8-6 降水与排水施工质量检验标准6-2-9 深基坑土方开挖 6-2-9-1 放坡挖土 6-2-9-2 中心岛（墩）式挖土6-2-9-3 盆式挖土机 6-2-9-4 深基坑土方开挖的注意事项6-2-9-5 土方开挖阶段的应急措施， 6-2-10 基坑工程现场施工设施 6-2-11 基坑工程监测6-2-11-1 支护结构监测 6-2-11-2 周围环境监测 6-2-11-3 监测方案编制 6-2-12 沉井施工 6-2-12-1 沉井类型 6-2-12-2 沉井制作与下沉6-2-12-3 沉井下沉施工常遇问题和预防处理方法6-2-12-4 沉井的质量检验标准主要参考文献889 892 901 901 901 905 908 919 919 919 920 924 926 926 927 930 936 936 940 945 945 945 945 955 957 9587地基处理与桩基工程959 9597-1 地基处理7-1-1 换填地基7-1-1-1 灰土地基 7-1-1-2 砂和砂石地基 7-1-1-3 粉煤灰地基 7-1-2 夯实地基7-1-2-1 重锤夯实地基 7-1-2-2 强夯地基 7-1-3 挤密桩地基 7-1-3-1 灰土桩地基7-1-3-2 砂石桩地基 7-1-3-3 水泥粉煤灰碎石桩地基 7-1-3-4 夯实水泥土复合地基7-1-4 深层密实地基 7-1-4-1 振冲地基 7-1-4-2 水泥土搅拌桩地基7-1-5 高压喷射注浆地荃 7-1-5-1 旋喷注浆桩地基 7-1-6 注浆地基 7-1-6-1 水泥注浆地基 7-1-6-2 硅化注浆地基 7-1-7 预压地基 7-1-7-1 砂井堆载预压地基7-1-7-2 袋装砂井堆载预压地基 7-1-7-3 塑料排水带堆载预压地基 7-1-7-4 真空预压地基7-1-8 土工合成材料地基 7-1-8-1 土工织物地基 7-1-8-2 加劲土地基 7-1-9 局部地基处理 7-1-9-1 松土坑、古墓、坑穴 7-1-9-2 土井、砖井、废矿井 7-1-9-3 软硬地基959 961 965 967 967 968 975 975 977 980 983 984 984 988 993 993 999 999 1001 1005 1005 1007 1009 1014 1016 1016 1019 1022 1022 1024 10267-2 桩基工程7-2-1 桩的分类 7-2-2 桩型与工艺的选择 7-2-3 桩基施工机械设备的选用7-2-3-1 桩锤的选用 7-2-3-2 常用桩锤的技术性能 7-2-3-3 桩架选用7-2-3-4 常用灌筑桩钻孔机械 7-2-4 打（沉）入式预制桩施工7-2-4-1 桩的制作、运输和堆放 7-2-4-2 打（沉）桩方法 7-2-4-3 特殊打（沉）桩方法7-2-4-4 打（沉）桩常遇问题及预防处理方法7-2-4-5 打（沉）桩对周围环境的影响及预防措施 7-2-5 静力压桩施工7-2-5-1 机械静压桩施工 7-2-5-2 锚杆静压桩施工 7-2-6 先张预应力管桩施工7-2-6-1 桩规格与适用条件 7-2-6-2 打（沉）桩工艺方法要点 7-2-7 混凝土灌筑桩7-2-7-1 冲击钻成孔灌筑桩 7-2-7-2 回转钻成孔灌筑桩 7-2-7-3 潜水电钻成孔灌筑桩7-2-7-4 钻孔压浆灌筑桩 7-2-7-5 挤扩多分支承力盘与多支盘灌筑桩7-2-7-6 振动沉管灌筑桩 7-2-7-7 锤击沉管灌筑桩 7-2-7-8 套管夯扩灌筑桩7-2-7-9 人工挖孔和挖孔扩底灌筑桩 7-2-7-10 质量要求及验收 7-2-8 钢桩1027 1027 1027 1030 1030 1031 1034 1038 1040 1040 1041 1047 1051 1053 1054 1054 1059 1063 1063 1063 1068 1068 1072 1075 1078 1080 1086 1090 1090 1093 1099 11017-2-8-1 钢管桩 7-2-8-2H 型钢桩 7-2-9 桩的检测 7-2-9-1 静载试验法 7-2-9-2 动测法7-2-10 桩基承载力评定1101 1110 1113 1113 1117 11267-2-10-1 按土的物理指标与承载力参数之间的经验关系确定单桩的承载力 11267-2-10-2 按单桩的静载试验确定承载力 7-2-10-3 按桩的抗拔试验确定抗拔承载力7-2-10-4 按桩的水平荷载试验确定水平承载力7-2-11 打（沉）桩施工的安全技术措施主要参考文献 1129 1130 1131 1132 1134。
施工手册(第四版)第七章地基处理与桩基工程7-2-5 静力压桩施工
7-2-5 静力压桩施工7-2-5-1 机械静压桩施工静压法沉桩是通过静力压桩机的压桩机构，以压桩机自重和桩机上的配重作反力而将预制钢筋混凝土桩分节压入地基土层中成桩。
其特点是：桩机全部采用液压装置驱动，压力大，自动化程度高，纵横移动方便，运转灵活；桩定位精确，不易产生偏心，可提高桩基施工质量；施工无噪声、无振动、无污染；沉桩采用全液压夹持桩身向下施加压力，可避免锤击应力，打碎桩头，桩截面可以减小，混凝土强度等级可降低1~2级，配筋比锤击法可省40%；效率高，施工速度快，压桩速度每分钟可达2m，正常情况下每台班可完15根，比锤击法可缩短工期1/3；压桩力能自动记录，可预估和验证单桩承载力，施工安全可靠，便于拆装维修，运输等。
但存在压桩设备较笨重，要求边桩中心到已有建筑物间距较大，压桩力受一定限制，挤土效应仍然存在等问题。
适用于软土、填土及一般粘性土层中应用，特别适合于居民稠密及危房附近环境保护要求严格的地区沉桩；但不宜用于地下有较多孤石、障碍物或有4m以上硬隔离层的情况。
1．静压法沉桩机理静压预制桩主要应用于软土，一般粘性土地基。
在桩压入过程中，系以桩机本身的重量（包括配重）作为反作用力，以克服压桩过程中的桩侧摩阻力和桩端阻力。
当预制桩在竖向静压力作用下沉入土中时，桩周土体发生急速而激烈的挤压，土中孔隙水压力急剧上升，土的抗剪强度大大降低，从而使桩身很快下沉。
2．压桩机具设备静力压桩机分机械式和液压式两种。
前者系用桩架、卷扬机、加压钢丝绳、滑轮组和活动压梁等部件组成，施压部分在桩顶端面，施加静压力约为600~2000kN，这种桩机设备高大笨重，行走移动不便，压桩速度较慢，但装配费用较低，只少数还有这种设备的地区还在应用；后者由压拔装置、行走机构及起吊装置等组成（图7-56），采用液压操作，自动化程度高，结构紧凑，行走方便快速，施压部分不在桩顶面，而在桩身侧面，它是当前国内较广泛采用的一种新型压桩机械。
施工手册(第四版)第七章地基处理与桩基工程7-1-6 注浆地基
7-1-6注浆地基7-1-6-1 水泥注浆地基水泥注浆地基是浆水泥浆，通过压浆泵、灌浆管均匀地注入土体中，以填充、渗透和挤密等方式，驱走岩石裂隙中或土颗粒间的水分和气体，并填充其位置，硬化后将岩土胶结成一个整体，形成一个强度大、压缩性低、抗渗性高和稳定性良好的新的岩土体，从而使地基得到加固，可防止或减少渗透和不均匀的沉降，在建筑工程中应用较为广泛。
1．特点及适用范围水泥注浆法的特点是：能与岩土体结合形成强度高、渗透性小的结石体；取材容易，配方简单，操作易于掌握；无环境污染，价格便宜等。
水泥注浆适用于软粘土、粉土、新近沉积粘性土、砂土提高强度的加固和渗透系数大于10-2cm/s 的土层的止水加固以及已建工程局部松软地基的加固。
2．机具设备灌浆设备主要是压浆泵，其选用原则是：能满足灌浆压力的要求，一般为灌浆实际压力的1.2~1.5倍；应能满足岩土吸浆量的要求；压力稳定，能保证安全可靠地运转；机身轻便，结构简单，易于组装、拆卸、搬运。
水泥压浆泵多用泥浆泵或砂浆泵代替。
国产泥浆泵、砂浆泵类型较多，常用于灌浆的有BW-250/50型、TBW-200/40型、TBW-250/40型、NSB-100/30型泥浆泵以及100/15（C-232）型砂浆泵等。
配套机具有搅拌机、灌浆管、阀门、压力表等，此外还有钻孔机等机具设备。
3．材料要求及配合比（1）水泥用强度等级32.5或42.5普通硅酸盐水泥；在特殊条件下亦可使用矿渣水泥、火山灰质水泥或抗硫酸盐水泥，要求新鲜无结块。
（2）水用一般饮用淡水，但不应采用含硫酸盐大于0.1%、氯化钠大于0.5%以及含过量糖、悬浮物质、碱类的水。
灌浆一般用净水泥浆，水灰比变化范围为0.6~2.0，常用水灰比从8:1到1：1；要求快凝时，可采用快硬水泥或在水中掺入水泥用量1%~2%的氯化钙；如要求缓凝时，可掺加水泥用量0.1%~0.5%的木质素磺酸钙；亦可掺加其他外加剂以调节水泥浆性能。
桩基施工工程手册(3篇)
第1篇一、前言桩基工程是建筑、桥梁、道路等工程的基础部分，其施工质量直接影响到整个工程的安全性和稳定性。
本手册旨在为桩基工程施工人员提供一套完整的施工流程、技术要求和注意事项，以确保桩基工程施工的顺利进行。
二、施工准备1. 施工方案：根据工程地质勘察报告，制定合理的桩基施工方案，包括桩型选择、桩长、桩径、桩间距等。
2. 材料准备：确保施工所需材料符合国家相关标准，如钢筋、混凝土、桩基材料等。
3. 施工设备：根据施工方案，准备相应的施工设备，如桩基施工机械、吊装设备、测量仪器等。
4. 人员组织：组建专业施工队伍，明确各岗位职责，确保施工人员具备相应的专业技能和素质。
三、施工流程1. 测量定位：根据设计图纸，确定桩位，并在桩位中心打上一根短钢筋，涂上红漆作为标记。
2. 桩基施工机械就位：安装调试压桩机，使其就位在桩位处，确保夹持钳口中心与地面上的样桩基本对准。
3. 吊装喂桩：采用分段压入、逐段接长的方法，将桩吊装至压桩机夹持钳口，注意桩身对中调直。
4. 压桩：缓慢将桩压入土中，注意控制桩尖离地面距离，并在桩身垂直度偏差小于0.5%时暂停下压。
5. 接桩：根据设计要求，采用硫磺胶泥接桩法或其他接桩方法，确保接桩质量。
6. 切割桩头：在桩基施工完成后，将桩头切割至设计标高。
7. 施工验收：按照国家相关标准，对桩基施工质量进行验收。
四、技术要求1. 桩基材料：钢筋、混凝土等材料应符合国家相关标准，确保材料质量。
2. 施工工艺：严格按照施工方案进行施工，确保施工质量。
3. 测量控制：采用经纬仪、水准仪等测量仪器，对桩位、桩长、桩径、桩身垂直度等进行精确测量。
4. 施工安全：严格执行安全操作规程，确保施工人员生命财产安全。
五、注意事项1. 施工前，对施工现场进行清理，确保施工环境符合要求。
2. 施工过程中，密切关注桩基施工质量，发现问题及时处理。
3. 施工结束后，做好桩基施工记录，为后续工程提供依据。
4. 加强施工过程中的环境保护，减少对周边环境的影响。
桩基施工手册
桩基施工手册目录第一章桩基施工的定义及分类第二章桩基施工常见问题的处理第一章桩基施工的定义及分类第一节桩基施工的定义这里的桩基施工指桥梁工程，地面水平承台以下的基础部分。
桩基作为支护结构的一种形式，除必须满足结构的稳定，保证基坑的安全可靠，还应根据工程地质条件、设备机具能力，优化设计、选择安全、可靠节省的类型。
桩基结构的轴线定位点和水准基点应设在不受施工影响的地方，施工前应按各有关单位最后认可的施工图进行复核，并妥善保护，施工期间应经常复测，被损坏的测量点要及时补测。
桩基施工中，应对隐蔽工程进行中间验收，加强自检（设计桩径、轴线、泥浆指标、沉碴厚度、设计桩长等）。
第二节桩基施工分类及工艺流程桩基施工的分类，这里指灌注桩。
按桩土相互作用特点分为竖向荷载桩（摩擦桩、端承桩）和水平受荷桩（主动桩、被动桩）。
按成孔方法分类（泥浆护壁成孔、沉管、夯扩、冲抓成孔、干作业成孔）桩基施工采用的具体形式，一般在标书中都已确定。
了解桩基分类及其适用条件，可以根据工程地质条件，合理优化设计，进行设备机具能力的合理组织。
第一小节人工挖孔灌注桩一、一般挖孔桩适用条件：（1）桩基桩长较短；（2）无流砂、细砂等涌水层或淤泥质土软弱地层。
（3）地质条件限制钻孔桩施工。
挖孔桩桩间施工净间距不得小于4.5米。
小于4.5米时,必须间隔开挖。
护壁砼强度等级应不低于C15，每节护壁高度一般为0.3~1m 。
作为承重桩时，宜在终桩层位下钻一个勘探钻孔，钻孔深度一般应达到孔底以下3倍桩径，以判别该深度范围内的基岩有无孔洞、破碎带和软弱夹层的存在。
二、挖孔桩施工程序：场地整平→放线、定桩位→锁口砼施工→挖第一节桩孔土方→支模浇筑第一节砼护壁→在护壁上二次投测标高及桩位十字轴线→安装活动井盖、设置垂直运输架、安装提升设备、吊土桶、鼓风机、照明设施→第二节桩身挖土→校核桩孔垂直度和直径→支第二节模板、浇灌第二节砼护壁→重复第二节工序、循环作业直至设计深度→检查持力层进行扩底→全面检查桩孔直径、深度、扩底尺寸、持力层→清理虚土、排除孔内积水→吊放钢筋笼就位→灌注桩身砼。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7-2-3桩基施工机械设备的选用
7-2-3-1桩锤的选用
桩锤有落锤、汽锤、柴油锤、振动锤等，其使用条件和适用范围可参考表
7-45。
桩锤目前多采用柴油锤，锤重可根据工程地质条件、桩的类型、结构、密集程度及现场施工条件参照表7-46选用。
桩锤适用范围参考表表7-45
锤重选择表表7-46
1
2 •本表适用于20~60m长预制钢筋混凝土桩及40~60m长钢管桩，且桩尖进入硬土层有一定深度。
7-2-3-2常用桩锤的技术性能
1 .柴油锤
柴油锤又分导杆式和筒式两类，其中以筒式柴油锤使用较多，它是一种气缸固定活塞上下往复运动冲击的柴油锤，其特点是柴油在喷射时不雾化，只有被活
塞冲击才雾化，其结构合理，有较大的锤击能力，工作效率高，还能打斜桩。
国产常用导杆式和筒式柴油锤的技术性能见表7-47和表7-48。
此外我国还从国外
引进一批筒式柴油锤，以日本和德国生产的为主，如表7-49和表7-50所示
导杆式柴油锤的技术性能表7-47
筒式柴油锤的技术性能表7-48
国外筒式柴油锤的技术性能表7-49
注：1表中，日本神户制钢所型号系列中带 A 者，石川岛建机型号系列中带 C 者均为减烟
型柴油锤。
2 •神户制钢所型号系列中的 KB 型表示斜打型桩锤。
3.
德尔马克公司生产的如 D25-32/33型，在打45°斜桩时，桩锤长度要加长
1m ,其
总重量也相应增加。
4.
表中带C 字母的表示减烟型柴油锤，带 B 字母的表示斜打
型柴油锤；带 *的表示水 上型，其余均为陆上型。
生产厂 德国德尔马克公司
日本神户制钢所
日本三菱重工业株式会社筒式柴油锤的技术性能表7-50
注：1表中，日本神户制钢所型号系列中带A者，石川岛建机型号系列中带C者均为减烟型柴油锤。
2．神户制钢所型号系列中的KB 型表示斜打型桩锤。
3.德尔马克公司生产的如D25-32/33型，在打45°斜桩时，桩锤长度要加长1m，其总重量也相应增加。
4．表中带
C 字母的表示减烟型柴油锤，带 B 字母的表示斜打型柴油锤；带* 的表示水上型，其余均为陆上型。
2 •汽锤
汽锤是以饱和蒸汽为动力，使锤体上下运动冲击桩头进行沉桩。
具有结构简单，动力大，工作可靠，能打各种桩等特点，但需配备锅炉，移动较麻烦，目前已很少应用。
汽锤有单作用、双作用两类，双作用汽锤的技术性能如表7-51所示
双作用蒸汽锤的技术性能表7-51
3 •振动锤
振动锤有三种型式，即刚性振动锤、柔性振动锤和振动冲击锤，其中以刚性
振动锤应用最多，效果最好。
其常用技术性能如表7-52所示。
振动锤具有沉桩、拔桩两种作用，在桩基施工中应用较多，多与桩架配套使
用，亦可不用桩架，起重机吊起即可工作，沉桩不伤桩头，无有害气体。
电动振动锤的技术性能表7-52
7-2-3-3桩架选用
桩架为打桩的专用起重和导向设备，其作用主要是起吊桩锤和桩或料斗、插桩，给桩导向，控制和调整沉桩位置及倾斜度，以及行走和回转方式移动桩位。
按行走方式的不同，桩架可分为滚动式、轨道式、履带式、步履式、悬挂式等（图7-47和图7-48、图7-49）。
桩架的选用主要根据所选定的桩锤的形式、质量和尺寸；桩的材料、材质、截面形式与尺寸、桩长和桩的连接方式；桩的种类、桩数、桩的布置方式；作业空间、打入位置；以及打桩的连续程度与工期要求等而定。
图7-47轨道式打桩架
1-顶部滑轮组；2-立柱；3-锤和桩起吊用钢丝绳；4-斜撑；
5-吊锤和桩用卷扬机；6-操作室；7-配重；8-底盘；9-轨道
图7-48步履式打桩架
1-顶部滑轮组；2-立柱；3-锤和桩起吊用钢丝绳；4-斜撑; 5-吊锤和桩用卷扬机；6-操作室；7-配重；8-步履式底盘
4
2
图7-49悬挂式履带打桩架
4 2。
