波分原理

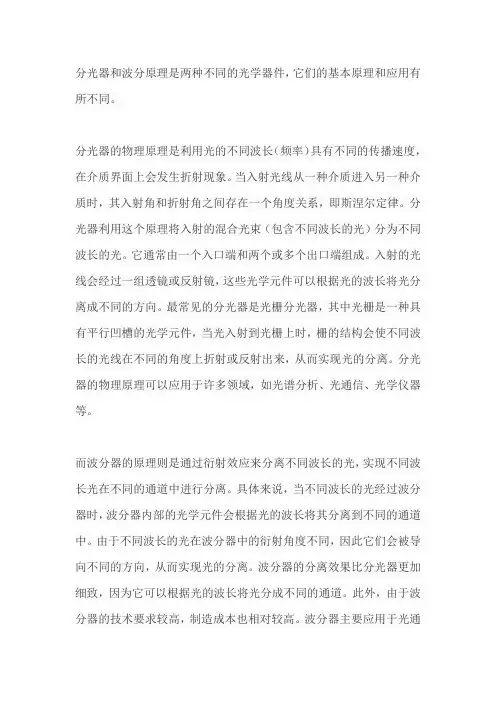

分光器和波分原理
分光器和波分原理是两种不同的光学器件，它们的基本原理和应用有所不同。
分光器的物理原理是利用光的不同波长（频率）具有不同的传播速度，在介质界面上会发生折射现象。
当入射光线从一种介质进入另一种介质时，其入射角和折射角之间存在一个角度关系，即斯涅尔定律。
分光器利用这个原理将入射的混合光束（包含不同波长的光）分为不同波长的光。
它通常由一个入口端和两个或多个出口端组成。
入射的光线会经过一组透镜或反射镜，这些光学元件可以根据光的波长将光分离成不同的方向。
最常见的分光器是光栅分光器，其中光栅是一种具有平行凹槽的光学元件，当光入射到光栅上时，栅的结构会使不同波长的光线在不同的角度上折射或反射出来，从而实现光的分离。
分光器的物理原理可以应用于许多领域，如光谱分析、光通信、光学仪器等。
而波分器的原理则是通过衍射效应来分离不同波长的光，实现不同波长光在不同的通道中进行分离。
具体来说，当不同波长的光经过波分器时，波分器内部的光学元件会根据光的波长将其分离到不同的通道中。
由于不同波长的光在波分器中的衍射角度不同，因此它们会被导向不同的方向，从而实现光的分离。
波分器的分离效果比分光器更加细致，因为它可以根据光的波长将光分成不同的通道。
此外，由于波分器的技术要求较高，制造成本也相对较高。
波分器主要应用于光通信领域，可以将不同波长的光信号分离到不同的通道中，实现高速、大容量的光通信传输。
总的来说，分光器和波分器都是光学器件，但它们的原理和应用有所不同。
分光器主要利用光的折射原理将混合光束分离成不同波长的光，而波分器则是通过衍射效应实现不同波长光的分离。
在实际应用中，应根据不同的需求选择相应的器件。
波分复用技术的工作原理

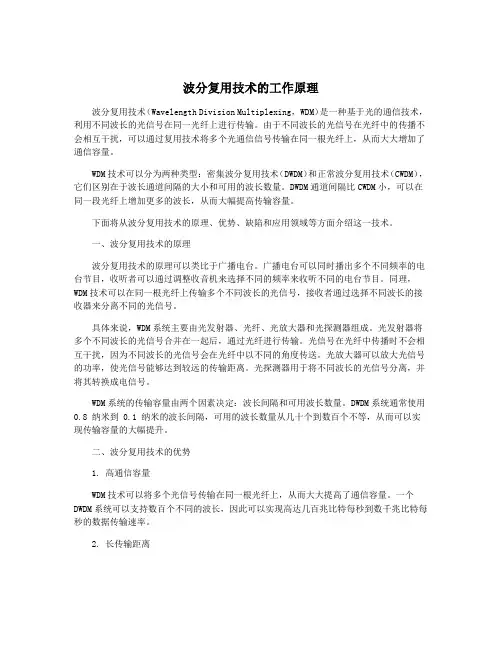

波分复用技术的工作原理波分复用技术（Wavelength Division Multiplexing，WDM）是一种基于光的通信技术，利用不同波长的光信号在同一光纤上进行传输。
由于不同波长的光信号在光纤中的传播不会相互干扰，可以通过复用技术将多个光通信信号传输在同一根光纤上，从而大大增加了通信容量。
WDM技术可以分为两种类型：密集波分复用技术（DWDM）和正常波分复用技术（CWDM），它们区别在于波长通道间隔的大小和可用的波长数量。
DWDM通道间隔比CWDM小，可以在同一段光纤上增加更多的波长，从而大幅提高传输容量。
下面将从波分复用技术的原理、优势、缺陷和应用领域等方面介绍这一技术。
一、波分复用技术的原理波分复用技术的原理可以类比于广播电台。
广播电台可以同时播出多个不同频率的电台节目，收听者可以通过调整收音机来选择不同的频率来收听不同的电台节目。
同理，WDM技术可以在同一根光纤上传输多个不同波长的光信号，接收者通过选择不同波长的接收器来分离不同的光信号。
具体来说，WDM系统主要由光发射器、光纤、光放大器和光探测器组成。
光发射器将多个不同波长的光信号合并在一起后，通过光纤进行传输。
光信号在光纤中传播时不会相互干扰，因为不同波长的光信号会在光纤中以不同的角度传送。
光放大器可以放大光信号的功率，使光信号能够达到较远的传输距离。
光探测器用于将不同波长的光信号分离，并将其转换成电信号。
WDM系统的传输容量由两个因素决定：波长间隔和可用波长数量。
DWDM系统通常使用0.8 纳米到 0.1 纳米的波长间隔，可用的波长数量从几十个到数百个不等，从而可以实现传输容量的大幅提升。
二、波分复用技术的优势1. 高通信容量WDM技术可以将多个光信号传输在同一根光纤上，从而大大提高了通信容量。
一个DWDM系统可以支持数百个不同的波长，因此可以实现高达几百兆比特每秒到数千兆比特每秒的数据传输速率。
2. 长传输距离WDM系统利用光放大器放大光信号的功率，在光纤中传输的距离可以高达几千公里，远比传统的电信技术更为出色。
60分钟学会波分基本原理
近红外区域：780 ~ 2526nm范围内的电磁波 WDM使用的波长范围：1260 ~ 1611 nm
肉眼勿看，安全第一 ！
禁止用眼直接观察光口，避 免激光伤害眼睛
波分复用：Wavelength-Division Multiplexing
把工作在不同载波波长上的多路光信号复用进一根光纤中传输，并能够 在接收端实现各信道分离的光通信系统称为波分复用系统。
波分技术基础原理
课程介绍
• 内容简介：
• 主要向合作伙伴介绍WDM&OTN技术原理
• 课程面向对象：
• 合作伙伴售前L2、L3人员
• 课程目标：
• 通过本课程， 合作伙伴可以了解到WDM原理、WDM系统受限因素及补 偿、WDM系统的主要构成，以及OTN基本原理、基本特性以及关键特性 和相关产品
• 版本信息：
合波后 连接OTU板线路侧 的信号
OADM 功能 MUX+DEMUX 但是一次性上下的波道数量较少
WDM引入的初衷是替代光纤
• 业务提升，部署的光纤会很快就用完。
• 例如：原来部署了6芯的光缆，DSL 数据业务用了一对，SDH又用了 一对，还要留一对预留。现在宽带上网的人多了，要增加DSLAM， 可是没有光纤资源了，该怎么办呢？
…
OTU3 λn
光缆
WDM 把光纤 资源释放 出来了！
DSLAM
纤芯（6芯）
WDM 还能完成可靠保护、故障定位
WDM 能完成性能监测（如：光功率、误码指示等）。在出现故障情况下，可识别链路 的故障是由光纤物理故障引起，还是由设备（SDH、路由器等）引起的。
WDM可以提供多少波长？相当于多少根光纤？
1571nm
P.10 距离，P.12光口参数
简述波分复用原理

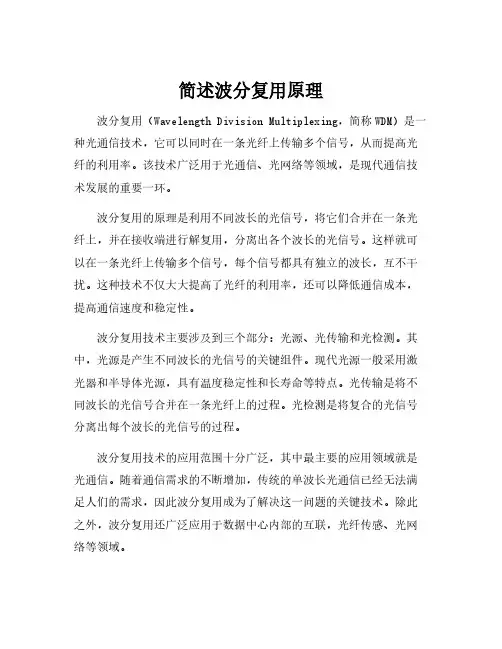

简述波分复用原理
波分复用（Wavelength Division Multiplexing，简称WDM）是一种光通信技术，它可以同时在一条光纤上传输多个信号，从而提高光纤的利用率。
该技术广泛用于光通信、光网络等领域，是现代通信技术发展的重要一环。
波分复用的原理是利用不同波长的光信号，将它们合并在一条光纤上，并在接收端进行解复用，分离出各个波长的光信号。
这样就可以在一条光纤上传输多个信号，每个信号都具有独立的波长，互不干扰。
这种技术不仅大大提高了光纤的利用率，还可以降低通信成本，提高通信速度和稳定性。
波分复用技术主要涉及到三个部分：光源、光传输和光检测。
其中，光源是产生不同波长的光信号的关键组件。
现代光源一般采用激光器和半导体光源，具有温度稳定性和长寿命等特点。
光传输是将不同波长的光信号合并在一条光纤上的过程。
光检测是将复合的光信号分离出每个波长的光信号的过程。
波分复用技术的应用范围十分广泛，其中最主要的应用领域就是光通信。
随着通信需求的不断增加，传统的单波长光通信已经无法满足人们的需求，因此波分复用成为了解决这一问题的关键技术。
除此之外，波分复用还广泛应用于数据中心内部的互联，光纤传感、光网络等领域。
总之，波分复用技术是一种高效、稳定、节能的光通信技术，能够提高光纤的利用率，降低通信成本，增加传输容量，提高数据传输速度和稳定性。
未来，随着通信和数据传输需求的不断增加，波分复用技术将会得到进一步的发展和应用。
光交换技术中波分交换原理

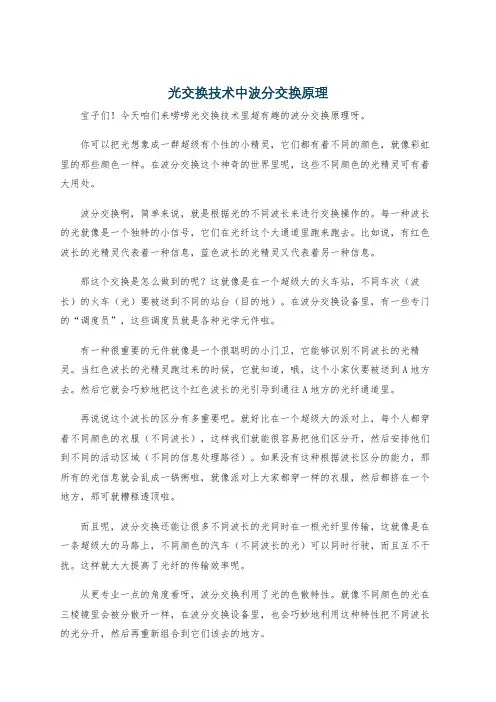

光交换技术中波分交换原理宝子们！今天咱们来唠唠光交换技术里超有趣的波分交换原理呀。
你可以把光想象成一群超级有个性的小精灵，它们都有着不同的颜色，就像彩虹里的那些颜色一样。
在波分交换这个神奇的世界里呢，这些不同颜色的光精灵可有着大用处。
波分交换啊，简单来说，就是根据光的不同波长来进行交换操作的。
每一种波长的光就像是一个独特的小信号，它们在光纤这个大通道里跑来跑去。
比如说，有红色波长的光精灵代表着一种信息，蓝色波长的光精灵又代表着另一种信息。
那这个交换是怎么做到的呢？这就像是在一个超级大的火车站，不同车次（波长）的火车（光）要被送到不同的站台（目的地）。
在波分交换设备里，有一些专门的“调度员”，这些调度员就是各种光学元件啦。
有一种很重要的元件就像是一个很聪明的小门卫，它能够识别不同波长的光精灵。
当红色波长的光精灵跑过来的时候，它就知道，哦，这个小家伙要被送到A地方去。
然后它就会巧妙地把这个红色波长的光引导到通往A地方的光纤通道里。
再说说这个波长的区分有多重要吧。
就好比在一个超级大的派对上，每个人都穿着不同颜色的衣服（不同波长），这样我们就能很容易把他们区分开，然后安排他们到不同的活动区域（不同的信息处理路径）。
如果没有这种根据波长区分的能力，那所有的光信息就会乱成一锅粥啦，就像派对上大家都穿一样的衣服，然后都挤在一个地方，那可就糟糕透顶啦。
而且呢，波分交换还能让很多不同波长的光同时在一根光纤里传输，这就像是在一条超级大的马路上，不同颜色的汽车（不同波长的光）可以同时行驶，而且互不干扰。
这样就大大提高了光纤的传输效率呢。
从更专业一点的角度看呀，波分交换利用了光的色散特性。
就像不同颜色的光在三棱镜里会被分散开一样，在波分交换设备里，也会巧妙地利用这种特性把不同波长的光分开，然后再重新组合到它们该去的地方。
你看，波分交换就像是一场光的魔法秀。
那些不同波长的光精灵在这个魔法世界里，按照既定的规则欢快地跳跃着，传递着各种各样的信息。
波分技术 原理

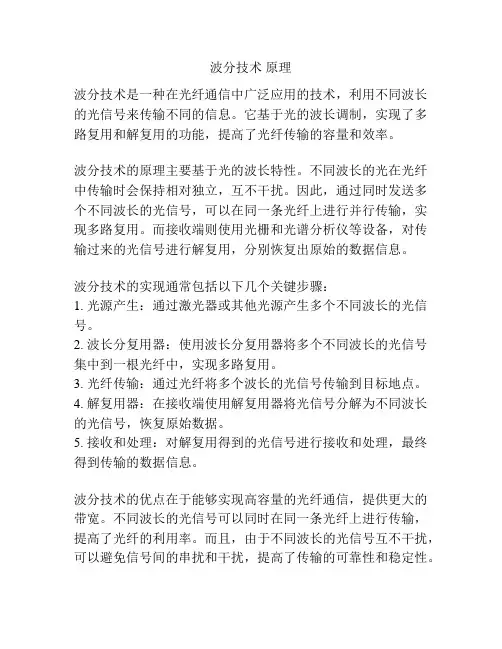

波分技术原理
波分技术是一种在光纤通信中广泛应用的技术，利用不同波长的光信号来传输不同的信息。
它基于光的波长调制，实现了多路复用和解复用的功能，提高了光纤传输的容量和效率。
波分技术的原理主要基于光的波长特性。
不同波长的光在光纤中传输时会保持相对独立，互不干扰。
因此，通过同时发送多个不同波长的光信号，可以在同一条光纤上进行并行传输，实现多路复用。
而接收端则使用光栅和光谱分析仪等设备，对传输过来的光信号进行解复用，分别恢复出原始的数据信息。
波分技术的实现通常包括以下几个关键步骤：
1. 光源产生：通过激光器或其他光源产生多个不同波长的光信号。
2. 波长分复用器：使用波长分复用器将多个不同波长的光信号集中到一根光纤中，实现多路复用。
3. 光纤传输：通过光纤将多个波长的光信号传输到目标地点。
4. 解复用器：在接收端使用解复用器将光信号分解为不同波长的光信号，恢复原始数据。
5. 接收和处理：对解复用得到的光信号进行接收和处理，最终得到传输的数据信息。
波分技术的优点在于能够实现高容量的光纤通信，提供更大的带宽。
不同波长的光信号可以同时在同一条光纤上进行传输，提高了光纤的利用率。
而且，由于不同波长的光信号互不干扰，可以避免信号间的串扰和干扰，提高了传输的可靠性和稳定性。
总的来说，波分技术通过利用光的波长特性，实现了多路复用和解复用的功能，提高了光纤通信的效率和容量。
它在现代通信领域得到了广泛的应用，成为了光纤通信的关键技术之一。
波分复用原理课件
信号调制是将信息转换为适合传 输的光信号的过程。
常用的信号调制格式包括开关键 控（OOK）、脉冲幅度调制（ PAM）和相位偏移键控（PSK）
等。
解调则是将调制后的光信号还原 为原始信息的过程。
信号同步与监控
01
02
03
04
信号同步是指确保不同波长信 号在同一时间开始和结束传输
的过程。
通过使用同步信号和时间标记 ，可以实现信号的精确同步。
波分复用原理课件
目录
• 波分复用技术概述 • 波分复用系统的组成 • 波分复用的关键技术 • 波分复用的优势与挑战 • 波分复用技术的应用案例 • 波分复用技术的实验与演示
01 波分复用技术概 述
波分复用的定义
波分复用是一种利用单根光纤进行多路传输的技术，它将不同波长的光信号合并在 同一根光纤中传输，从而实现多个信号的同时传输。
结果四
通过实验，深入理解了波分复 用技术的原理和应用。
THANKS
感谢观看
扩展性强
随着新波长的加入，波分复用 网络的容量可以不断扩展，满 足未来不断增长的数据传输需 求。
可靠性高
由于每个波长独立传输数据， 因此某个波长的故障不会影响 到其他波长的传输，提高了网
络的可靠性。
挑战
色散问题
噪声干扰
不同波长的光信号在光纤中的传播速度略 有不同，导致信号畸变，称为色散。需要 采取措施来减小色散对传输性能的影响。
新型光纤材料
新型光纤材料的研发将有助于解决色散和噪声问题，提高波分复用 的性能和稳定性。
智能化管理
随着物联网和大数据技术的发展，未来将实现波分复用网络的智能 化管理，提高网络的运维效率和可靠性。
05 波分复用技术的 应用案例
波分设备原理
波分设备原理
波分设备的原理是，将一根光纤分成若干个波长不同的光信号，而不是把一根光纤分成若干段，这样每段光纤中就能同时传输多个波长的光信号。
这种设备称为波分复用设备。
光波分复用技术是利用不同波长光信号的波长差异和它们在光纤中的传输损耗差异，将多个不同波长的光信号通过光滤波器进行组合，从而达到复用在一根光纤中的多个不同波长信号的目的。
波分设备可以将多个不同波长、不同速率的传输信号组合起来，从而使不同信道之间互相隔离，提高了网络的生存性和通信质量。
波分设备在光纤通信网络中有着广泛的应用，而波分设备厂家也越来越多，其产品也越来越丰富。
波分设备基本原理
一般情况下，光纤通信系统中一般有两种类型的光传输设备：一种是以电为主，另一种是以光为主。
目前，国内应用较多、规模较大的是以电为主、兼顾光波传输的设备。
该类型设备主要包括有：波分复用器、合波器、光放大器、光均衡器和光纤色散检测仪等。
从技术原理上看，波分复用技术可分为有源和无源两种。
—— 1 —1 —。
光交换技术中波分交换原理
光交换技术中波分交换原理宝子！今天咱们来唠唠光交换技术里超级酷的波分交换原理。
你知道光就像一个超级多彩的大家族，有各种各样不同颜色的光。
在波分交换里啊，这就像是把这个大家族按照颜色来区分对待呢。
波分交换的基础是光的波长是不一样的。
比如说，你看彩虹，那一道道不同颜色的光带，就像是不同波长的光排排站。
波分交换就像是一个超级智能的光管家。
它有一些特别的小设备，这些设备就像是一个个小魔法师的魔法棒。
当光信号进来的时候，这个魔法棒就能识别出光的波长。
就好像是你在人群里一眼能认出自己的好朋友一样，这个小设备能一眼就看出这个光是哪个波长的。
那这个波分交换到底怎么把光交换来交换去呢？其实啊，它是利用一些特殊的光学元件。
这些光学元件就像是一个个小小的交通警察，指挥着不同波长的光去往不同的方向。
比如说，有个波长是红色光对应的信号想要去A地，另一个蓝色光对应的信号想去B地。
这个光学元件就会把红色光的信号引到通往A地的通道，蓝色光的信号引到通往B地的通道。
你可以想象成一个超级大的火车站，不同颜色的火车（代表不同波长的光）进站了。
波分交换这个聪明的调度员，就根据火车的颜色（光的波长），把它们安排到不同的铁轨（输出通道）上。
这样一来，不同波长的光就可以按照我们想要的方式进行传输啦。
而且哦，波分交换还特别厉害的一点是它可以让很多不同波长的光同时在一个光纤里传输。
这就像是好多不同颜色的小精灵手拉手在一个小管道里走。
它们互不干扰，各自带着自己的信息，就这么欢快地跑着。
这可大大提高了光纤的利用率呢。
要是没有波分交换这个神奇的技术，光纤可能就只能一次让一种光信号通过，那就太浪费啦。
再说说波分交换在实际中的应用吧。
在我们的网络世界里，波分交换就像是一个幕后英雄。
比如说我们在网上看高清视频、玩超酷的网络游戏的时候，背后可能就有波分交换在默默地工作。
它就像一个勤劳的小蜜蜂，把各种各样的数据，以不同波长的光信号的形式，快速准确地送到我们需要的地方。
简述波分复用器的工作原理
简述波分复用器的工作原理
波分复用器（Wavelength Division Multiplexer，WDM）是一
种光通信技术，用于在光纤传输中同时传输多个波长的光信号。
它基于波分复用技术，将不同波长的光信号通过一根光纤进行传输，并在接收端通过波分解复用器将不同波长的光信号分离出来。
波分复用器的工作原理如下：
1. 光信号输入：多个不同波长的光信号被输入到波分复用器中。
每个波长对应一个光源，可以是激光器或者其他光发射器。
2. 光信号耦合：输入的光信号被耦合到一根光纤上进行传输。
在传输过程中，不同波长的光信号在光纤中以不同的波长进行传播。
3. 分相器：在光纤的接收端，使用分相器将输入的光信号分成不同波长的光束。
4. 解复用：通过波分解复用器，将不同波长的光信号分解为单一波长的光信号。
5. 接收和处理：解复用后的光信号可以被接收器接收并进行进一步的处理，如光电转换。
波分复用器的主要作用是提高光纤传输的带宽利用率，使得在同一根光纤中可以同时传输多个不同波长的光信号。
这种技术
大大提高了光通信系统的传输容量和信号传输的距离。
同时，波分复用器还能实现光网络的透明传输，即各种不同协议和数据格式的信号可以通过同一根光纤进行传输，提供了更高效、更灵活的光通信网络。
波分复用技术的原理及特点
波分复用技术的原理及特点波分复用技术（Wavelength Division Multiplexing，WDM）是一种高速传输大容量数据的通信技术，其原理是将多路光信号通过波分复用器合并到一根光纤中进行传输，接收端通过波分解复用器将信号分离出来转换成数字信号进行处理。
WDM技术的特点是能够有效地提高光纤的传输容量和距离。
首先，在传统的单波长传输方式中，一根光纤只能传输一个数据流，而WDM技术能够将多个波长的光信号通过一根光纤同时传输，实现了光纤传输容量的大幅提升。
其次，WDM技术可以大大提高光纤的传输距离，因为不同波长的光信号在传输过程中会被波长选择性放大器（Wavelength Selective Amplifier，WSA）进行放大，从而弥补了光纤损耗和色散带来的传输距离限制。
此外，由于WDM技术能够同时传输多个光信号，因此可以节省光纤资源，降低通信成本。
WDM技术的实现需要使用波分复用器和波分解复用器。
波分复用器是指将多个输入端的信号通过不同的波分复用器进行波长合并，并将信号通过一根光纤传输到光纤的另一端。
波分解复用器则是将复合的信号按照波长进行解复用，将不同功率、不同波长的光信号分离出来并送到不同的接收器中进行接收。
WDM技术还有一些特别的应用，包括光分组交换、光网络和光传感器等。
例如，光分组交换技术可通过WDM技术利用不同波长的光信号进行分组交换，提高光网络带宽的利用率。
光网络中，WDM技术可以实现多路径传输、静态和动态波长路由等功能，实现高速、高容量和高可靠性的通信。
在光传感器应用中，WDM技术从一个光纤中读取多个温度、压力和声音等传感器的信息，并可以实现长距离的传感器网络。
总之，波分复用技术是当今高速、大容量传输领域的核心技术之一，它通过将多个输入信号复用到一根光纤上，显著提高了光纤的传输容量和距离，同时降低了通信成本，为各种应用场景提供了技术支持。
波分复用系统原理和特点
波分复用系统（Wavelength Division Multiplexing，WDM）是一种光纤通信技术，它利用光的不同波长来传输多个独立的通信信号。
波分复用系统的原理和特点如下：原理：
波分复用系统利用光的色散特性和光纤的低损耗特性，将不同波长的光信号同时传输在同一根光纤中。
在发送端，多个光源产生不同波长的光信号，然后通过光波分复用器将这些光信号合并成一个复合的光信号。
在接收端，通过光波分复用器将复合的光信号解复用为多个不同波长的光信号，然后通过光检测器将它们转换为电信号。
特点：
（1）高容量：波分复用系统可以同时传输多个信道，每个信道可以达到几十Gb/s甚至上百Gb/s的传输速率，大大提高了通信系统的传输容量。
（2）灵活性：波分复用系统可以根据实际需求灵活地配置不同数量和不同波长的光信道，使得光纤的带宽资源得到充分利用。
（3）低损耗：光纤对不同波长的光信号具有较低的损耗，因此波分复用系统的传输损耗较小，能够实现长距离的高速传输。
（4）互通性：波分复用系统采用标准化的波长间隔，不同厂家生产的设备可以相互兼容，提高了系统的互通性和可扩展性。
（5）可靠性：波分复用系统可以实现冗余备份，即使一个通道出现故障，其他通道仍然可以正常工作，提高了系统的可靠性和稳定性。
总之，波分复用系统通过将不同波长的光信号复用在一根光纤中，实现了高容量、灵活性、低损耗、互通性和可靠性的特点，是现代光纤通信系统中常用的技术之一。
OTN原理及设备介绍
IP/MPLS 包
OTN Switch
•小的延迟 •消除抖动 •大容量，可扩展
波长、ODU管道 IP over OTN
5
WDM技术和OTN技术
简单的说，OTN=WDM+SDH
6
WDM和 OTN的区别
WDM和 OTN的区别为：OTN多了电交叉单元
• N路波长复用系统单元包括以下功能单元：
• 光波长转换单元 (OTU) • 交叉单元( XCU) • 光复用及解复用单元(OM/OD) • 光放大单元 (OA) • 光监控及电监控单元(OSC/ESC)
波分产品应用场景
WDM/OTN
WDM/OTN
WDM/OTN
终端
接入
城域传输网
省二干传输网
一干传输网
波分产品组网网元类型
OTM 光终端设备
OLA 线路放大设 备
OADM 光分插复用 设备
OTM 光终端设备
系统整体结构包括三种设备类型： 光终端设备（OTM）、光线路放大设备（OLA）、光中继设备和光分插复用设备（OADM），其中： o 光终端设备，作为终端实现业务的上路和下路 o 光分插复用设备，作为光交叉设备，可实现波长的上路和下路 o 光线路放大设备，实现线路光中继放大。
OTN原理及设备介绍
1、波分原理概述（P3-P10） 2、波分产品M820介绍及组网(P11-P15) 3、波分产品的保护应用介绍
WDM的概念
把不同波长的光信号复用到同一根光纤中进行传送，这种方式我们把它叫做波分复用
（ Wavelength Division Multiplexing ）。
1
1 2
12
波分产品分类——M820/M920
M820/920系列产品 传输子架： NX4/DX4、NX41/DX41、 NX5/DX5 交叉子架： CX4
波分原理
Multiplex）
第二种分类： 第二种分类：
单向WDM 单向 双向WDM 双向
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 5
CWDM简介（1）
CWDM载波通道间距较宽，因此一根光纤上只能复用2到16个左 载波通道间距较宽，因此一根光纤上只能复用 到 个左 载波通道间距较宽 右波长的光信号。 右波长的光信号。 CWDM调制激光采用非冷却激光，而DWDM采用的是冷却激光， 调制激光采用非冷却激光， 采用的是冷却激光， 调制激光采用非冷却激光 采用的是冷却激光 整个CWDM系统成本只有 系统成本只有DWDM的30%。 整个 系统成本只有 的 。 稀疏波分复用系统一般工作在从1260nm到1620nm波段，间隔 到 波段， 稀疏波分复用系统一般工作在从 波段 个信道。 为20nm，可复用 个信道。 ，可复用16个信道
pulse
Fiber cladding
pulse
λ1 λ2 λ3 ...
Fiber core
Fiber cladding
λ1 λ2 λ3 ...
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 13
波分介绍
传统波分WDM 传统波分WDM OTN波分 OTN波分
Huawei Confidential
Page 11
光纤的损耗
光纤的损耗主要取决于吸收损耗、散射损耗、弯曲损耗 三种损耗。 衰减系数
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 12
光纤中的色散
波分系统的工作原理和应用
波分系统的工作原理和应用1. 工作原理波分系统（Wavelength Division Multiplexing System）是一种利用光纤传输数据的通信系统。
它通过同时发送多个不同波长的光信号，将它们合并在一条光纤中传输，并在接收端将各个波长的信号分离出来。
波分系统的工作原理可以简单概括为以下几个步骤：• 1.1 制备不同波长的光信号• 1.2 光信号的合并• 1.3 光信号的传输• 1.4 光信号的分离• 1.5 光信号的接收1.1 制备不同波长的光信号在波分系统中，通常使用激光器来产生高质量的光信号。
通过调整激光器的工作参数，可以产生不同波长的光信号。
这些不同波长的光信号可以代表不同的数据流。
1.2 光信号的合并制备好不同波长的光信号后，需要将它们合并成一条光纤中的复合光信号。
这通常通过光纤连接器和光分束器来实现。
光分束器可以将多个光信号按照一定的比例合并成一个复合光信号。
1.3 光信号的传输合并好的复合光信号通过光纤进行传输。
光纤具有较低的传输损耗和较高的传输带宽，可以有效地将光信号从发送端传输到接收端。
1.4 光信号的分离在接收端，需要将复合光信号分离成各个波长的光信号。
这通常通过光分路器来实现。
光分路器可以将复合光信号按照不同波长分离成多个单一波长的光信号。
1.5 光信号的接收分离好的单一波长光信号通过光接收器进行接收和解码。
光接收器将光信号转换为电信号，并经过相应的解码处理，将数据还原为原始的信息。
2. 应用波分系统在现代通信领域中有着广泛的应用。
它能够提供高带宽、低损耗的通信传输方式，满足了现代通信对带宽和传输效率的要求。
以下是波分系统的一些主要应用：• 2.1 光通信波分系统是光通信领域的重要组成部分。
通过利用不同波长的光信号进行多路复用，可以实现高容量、高速率的光纤通信。
波分系统在光纤通信网络中起到了承载和传输的重要作用。
• 2.2 光网络波分系统在光网络中扮演着关键的角色。
波分基本原理课件
04
波分复用的优势与挑战
波分复用的优势
01
02
03
04
高带宽利用率
波分复用允许多个信号在同一 根光纤上传输，大大提高了带
宽的利用率。
降低成本
通过共享光纤资源，波分复用 可以显著降低网络建设的成本。
灵活扩展
随着业务量的增长，可以通过 增加波长数量来扩展系统的容
量。
高可靠性
由于不同的信号在物理上被分 开，因此一个信号的故障不太
光电检测器用于将接收到的光信号转换 为电信号，以便后续处理和应用。
滤波器用于滤除信道中的噪声和其他干 扰因素，以确保接收到的光信号质量可靠。
接收机通常包括解调器、滤波器和光电 检测器等组件，以确保能够准确还原出 原始的光信号。
解调器用于将合成的光信号解调为不同 波长的光信号，以便后续处理和应用。
03
光滤波技术
总结词
光滤波技术用于滤除波分复用信号中的噪声和干扰，提高信噪比。
详细描述
光滤波技术利用光学干涉和衍射等原理，实现对特定波长信号的选择性通过或滤 除。在波分复用系统中，不同波长的光信号可能受到不同程度的噪声干扰，光滤 波技术能够实现对各波长信号的精确过滤，提高信号的纯净度和可靠性。
光检测技术
调制器用于将不同波长的光信号调制 到不同的频率上，以便在信道中实现 有效的复用。
发射机通常包括调制器、放大器和滤 波器等组件，以确保输出光信号的质 量和稳定性。
放大器用于放大输出光信号的功率， 以确保信号在传输过程中具有足够的 能量。
信道
信道是波分复用系统中光信号 传输的媒介，通常采用光纤作
为传输介质。
要点一
总结词
光检测技术用于将接收到的光信号转换为电信号，便于后 续处理和分析。
波分基本原理课件
频分复用
总结词
将频率划分为若干个小的频段，并在不同的频段内传输不同的信号。
详细描述
频分复用是一种将频率划分为若干个小的频段，并在不同的频段内传输不同的信号的技术。它通常被 用于模拟通信系统中，可以将多路信号合并为一路信号进行传输。频分复用技术的主要优点是实现简 单、可靠性高、抗干扰能力强等。
码分复用
光检测技术
要点一
直接检测器
利用光电效应将光信号转换为电信号，通过电路处理实现 信号检测。
要点二
干涉型检测器
利用干涉原理将光信号转换为电信号，具有高灵敏度、宽 动态范围等优点。
06
波分系统的应用与发展趋 势
现有波分系统的应用
电信领域
利用波分复用技术，将多个不同 波长的光信号在同一光纤中进行 传输，以增加传输容量和减少光
更加灵活和智能 未来的波分系统将会更加灵活和智能，能够更好地适应不 同的应用场景和需求，同时具备自我修复和自我优化等功 能。
融合其他先进技术 未来的波分系统将会融合其他先进的通信技术，如光量子 计算、光子芯片和人工智能等，以实现更高效、更可靠和 更智能的数据传输。
感谢您的观看
THANKS
02
波分技术的原理
基于光的干涉和衍射原理，当不同波长的光波在相同的光纤中传播时，
会发生干涉和衍射现象，从而形成叠加和分离的效果。
03
波分复用技术
波分复用技术是一种利用波分原理实现多路信号并行传输的技术，它将
不同波长的光波组合在一起，通过同一束光纤进行传输，实现高速、大
容量的数据传输。
波分技术的历史与发展
05
波分系统的关键技术
激光技 术
半导体激光器
利用半导体材料产生激光，通过 调制信号控制输出光功率，实现 高速调制。
波分复用原理
波分复用原理引言：波分复用（Wavelength Division Multiplexing，简称WDM）是一种光通信技术，通过将不同波长的光信号同时传输在同一光纤中，从而实现多路复用的目的。
本文将对波分复用原理进行详细介绍。
一、波分复用原理的基本概念波分复用原理是利用光信号的波长差异来实现多路复用的技术。
在光纤通信中，每个光通道都对应着一定波长的光信号。
通过控制不同波长的光信号在光纤中传输的方式，可以实现多路信号在同一光纤中传输而不发生干扰。
二、波分复用的分类波分复用可以分为密集波分复用（DWDM）和波分分复用（CWDM）两种方式。
1. 密集波分复用（DWDM）：密集波分复用是指在光纤中传输大量的波长，通常波长间隔为0.8纳米或更小。
DWDM技术可以同时传输数十个或上百个波长，大大提高了光纤的传输容量。
2. 波分分复用（CWDM）：波分分复用是指在光纤中传输较少的波长，通常波长间隔为20纳米。
CWDM技术适用于短距离通信，可以同时传输数个波长，满足一般通信需求。
三、波分复用原理的实现波分复用原理的实现主要涉及三个关键技术：光源、光栅和光检测器。
1. 光源：光源是产生不同波长的光信号的关键设备。
常用的光源有激光器和半导体激光器。
通过调节激光器的工作电流或温度，可以实现不同波长的光信号发射。
2. 光栅：光栅是波分复用中的核心元件，用于将不同波长的光信号进行分散和合并。
光栅可以将多个波长的光信号分开，并将它们引导到不同的光通道中，实现波分复用的效果。
3. 光检测器：光检测器用于接收和解析光信号。
通过光检测器可以将不同波长的光信号分离出来，并转换为电信号进行处理和传输。
四、波分复用的应用波分复用技术在光通信领域有着广泛的应用，主要体现在以下几个方面：1. 长距离通信：波分复用技术可以实现大容量、长距离的光纤通信。
通过同时传输多路信号，可以提高光纤的传输效率和带宽利用率。
2. 光网络：波分复用技术为光网络的构建提供了重要支持。
60分钟学会波分基本原理
(波分)就是分、合各种光(波长)
WDM波分复用就是将不同颜色的“光”(波长)在同一根光纤中传输，就像我们 看到的 赤橙黄绿青蓝紫 七色 混合成一种白色在传输一样
光纤
DEMUX MUX
非本站点落地业务，直接穿通
光功率或OSNR不够，中继一下
OTU1
光纤
OTU2
OTU3
本站点落 地业务
一根光纤分出 多路波长
目录
1 WDM原理 2 WDM的系统受限因素和补偿 3 WDM系统的主要构成 4 OTN技术简介
WDM的受限因素有哪些呢？
功率与OSNR
色散容限
PMD
非线性效应
光纤衰耗系数随波长变化曲线（损耗谱）
波长不同，损耗不同：850nm/1310nm/1550nm通常简称第1/2/3窗口； 1380nm附近由于氢氧根粒子吸收，光纤损耗急剧加大，俗称水峰（Water Peak）； ITU-T将单模光纤在1260nm以上的频带划分了O、E、S、C、L、U等6个波段； 容易看出，在这6个波段中，C波段和L波段损耗最小！
波分技术基础原理
课程介绍
• 内容简介：
• 主要向合作伙伴介绍WDM&OTN技术原理
• 课程面向对象：
• 合作伙伴售前L2、L3人员
• 课程目标：
• 通过本课程， 合作伙伴可以了解到WDM原理、WDM系统受限因素及补 偿、WDM系统的主要构成，以及OTN基本原理、基本特性以及关键特性 和相关产品
• 版本信息：
3 没有独立的监控信道
常用的光监控信道（OSC）波长为1310nm。但是1310nm是CWDM的一个波道 每一个站点损耗3dB（合入、分出OSC波长）
DWDM优势
超大容量（40/80/96/120波，单波2.5G-10G-40G-100G-400G600G-800G-…）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WDM系统组成
O OTU OTU …… OTU ESC • • • • M U / O A OSC OSC OSC OA O A / O D U OTU ESC OTU OTU ……
OTU：波长转换单元，将非标准波长转换为符合ITU-T规范的标准波长，应用 光/电/光转换进行调制，不同的业务信号有不同的OTU板一一对应 OMU/ODU：光合波/分波单元，用于将不同波长的光信号进行混合或分离， 其核心单元是无源器件，对经过的光信号有插入损耗 OA：光放大单元，可分为预放(PA)、线放(LA)、功放(BA)，用于不同场合 OSC：光监控信道，是为光信道监控设置的，有1510nm和1625nm两个波道， 速率是2Mbit/s，该信道接收灵敏度很高（-48dbm），不参与任何光放大过程； ESC是电监控信道，是靠OTU帧空闲字节来传递监控信息，不能反映光通道 的实际情况，是低成本应用下的一种监测方式
波分原理
传输技术发展史
数字传输 （全光网络OTN） 1600Gbit/s 320Gbit/s 80Gbit/s
数字传输 （波分复用WDM） 光缆传输 数字传输 （时分复用） SDH 电缆传输 数字传输
（时分复用）PDH
40Gbit/s 10Gbit/s 2.5Gbit/s 622Mbit/s 155Mbit/s 140Mbit/s 8448kbit/s 2048kbit/s 64kbit/s
O T U
O T U
• • •
单纤双向系统：一根光纤实现两个方向的光信号同时传输，两个方向信号安 排在不同波长上 优点：节省光纤资源 缺点：光放站必须用双向光纤放大器及光环形器等器件，噪声系数较差，系 统设计复杂
应用模式 • 根据应用模式的不同，波分系统分为开放式系统和集成式系统 • 两者的区别是是否对客户信号有要求。开放式系统本身有OTU单元， 对符合ITU-T建议的光接口信号均可接入，集成式系统没有OTU单元， 要求用户接入的信号必须符合WDM相关规范并且不同信号接入的波 长也不能相同 • WDM系统采用开放式还是集成式可以根据实际需要决定，也可以混 合使用 • 随着器件性能不断提高，一些设备的光接口具备了定波长输出功能， 这样的光接口可以不经过OTU单元直接上合波单元
•
• •
•
• • •
光纤的衰耗和色散 • 影响光信号在光纤中传输距离的主要因素是光纤的衰耗和色散 • 光纤衰耗与信号速率无关，只与光纤本身有关，而色散不仅与光纤本身 有关，还与信号速率有关，信号速率越高，色散越大 • 例如：某段光纤衰减常数为0.25dB/km，1550nm窗口2.5G信号色散系 数为17ps/nm·km，10G信号色散系数为35ps/nm； 一个2.5G系统在其中传播，发端光功率为0dBm，收端灵敏度为22dBm，2.5G光信号的色散系数为1800ps/nm，那么受衰耗限制的传输 距离是22dBm/0.25dB/km=88km，受色散限制的传输距离是 1800ps/nm/ 17ps/nm·km=106km，可以看出2.5G系统传输距离主要受 衰耗限制； 换成10G系统进行传输，收端灵敏度不变，那么衰耗限制仍为 88km，色散限制的传输距离变成1800ps/nm/ 35ps/nm·km=51km，可 以看出10G系统传输距离主要受色散限制
光纤的色散
功率 出现光功率叠加
传送L1km后
传送L2km后
时间 λ1 λ2 λ1 λ2 λ1 λ2
• 光纤的色散是指光纤中携带信号能量的各种模式成分或信号自身的不 同频率成分因群速度不同，在传播过程中互相散开，从而引起信号失 真的物理现象
光纤的色散
• 色散系数的定义：一般只针对单模光纤 来说，定义为每公里的光纤由于单位谱 色散系数 G.652光纤 G.655光纤 G.653光纤 宽所引起的脉冲展宽值，与长度呈线性 17ps/nm·km 关系，单位是ps/nm·km 例如：G.652光纤传播2.5G信号时在 1550nm窗口的色散系数约为 波长 1310nm 1550nm 17ps/nm·km，若在此光纤上传播的波 分通道间隔为0.8nm，那么每传播1km 色散斜率补偿光纤(DSCF) 到达对端的两个波长时延差距为： 17ps/nm·km×1km ×0.8nm=13.6ps G.652光纤称1310性能最佳光纤，又称色散未移位光纤，是目前大规模应用的光纤 G.652 1310 G.653光纤称1550性能最佳光纤，又称色散位移光纤，这种光纤不仅在1550nm衰耗 最低，而且色散系数为零，使超高速超长距离光纤传输成为可能，但这种光纤存在 严重的多波混频现象，不能应用于WDM系统 G.654光纤称为截止波长移位光纤，这种光纤重点降低1550nm的衰减，零色散点仍 在1310nm附近，1550nm处色散系数较高，必须配用单纵模激光器才能消除色散的 影响，主要应用在需要很长再生段距离的海底光纤通信 G.655光纤成非零色散移位光纤，使1550nm附近存在一定色散，从而避免了多波混 频现象，非常适合DWDM系统使用 目前降低色散的主要措施是采用色散补偿模块来补偿光纤中色散的积累，色散补偿 模块的主要组成部分是DCF色散补偿光纤，这种光纤在1550nm处具有负的色散系数 DCF模块是无源损耗器件，存在一定的插入损耗
光纤的结构
n2 n1
纤芯 包层护套
• 纤芯折射率n1>包层折射率n2，这是光信号在光纤中传输的必要条件 • 按照传输模式的数量多少，光纤分为单模光纤和多模光纤 • 单模光纤直径一般小于10µm • 多模光纤直径一般在50µm左右
光纤的衰耗
dB/km 5 4 3 2 1
850～900nm 多模传送用 O波段
波分复用的概念
普通单波传输
IP SDH SDH ATM 光纤的巨大带宽没有得到充分利用 增加网络容量是靠提高传输速率实现的 元器件电气性能限制了传输速率的继续增加 SDH
波分复用的概念
多波传输 客户侧 SDH IP ATM SDH
波长转换
波分侧 OTN OTN OTN OTN OSC
光放站
客户侧 SDH IP ATM SDH
WDM的关键技术
• • • •
光源技术 光放大器技术 光复用器和解复用器 监控技术
WDM的关键技术-光源 • WDM的光源是指波分侧的光源，一般是指OTU发往波分侧的光源 • WDM对光源的要求： 1、输出标准且稳定的波长 2、有较大的色散容限 关于色散容限的说明：假如某OTU单板色散容限为800ps/nm， 在G.652光纤中传输，该光纤色散系数为20ps/nm·km，那么该系统 色散受限距离L=800/20=40km，也就是说传输距离超过40km就必须 加色散补偿模块进行补偿，所以色散容限越大越好 • 光源的调制方式主要有直接调制、电吸收(EA)调制、马赫-策恩德尔 (M-Z)调制等，其中EA调制目前应用较为广泛
WDM的关键技术-光放大器
• 光纤放大器可分为掺稀土离子光放大器和非线性放大器，掺稀土离子放大器的工 作原理是受激辐射，非线性放大器是利用光纤的非线性效应放大光信号，目前实 用化的光纤放大器主要有掺铒光纤放大器(EDFA)和拉曼放大器(RFA) 光放大器的工作不需要光-电-光转换，可以描述为对任何比特率和任何格式的信号 都是透明的 根据光放大器在DWDM系统中的位置，可分为功率放大器(BA)、线路放大器(LA)、 前置放大器(PA) DCM模块一般加在预放和功放之间，有的光放板已经集成了预放和功放
WDM系统传输模式 单纤单向：
O T U
O T U
• • •
单纤单向系统：一根光纤只传输一个方向光信号，另一个方向由另一根光纤 完成，实际应用时收发各有一套独立系统，又称双纤双向系统 优点：可以充分利用单根光纤带宽，增加波长时比较方便 实际应用中大多数系统都采用单纤单向方式
WDM系统传输模式 单纤双向：
载波传输 （频分复用） 实线传输 （音频电缆）
如何增加网络容量？
SDM空分复用 增加光纤数量 缺点：时间、 成本（线路、 设备）
如何增加网络容量？
TDM时分复用 PDH、SDH 缺点：升级影 响业务、速率 升级复杂、无 法达到更高速 率
SDM空分复用 增加光纤数量 缺点：时间、 成本（线路、 设备）
如何增加网络容量？
WDM波分复用 以不同波长承载不同信 号混合传输 成本：最大限度利用现 有光芯
TDM时分复用 PDH、SDH SDM空分复用 增加光纤数量 缺点：时间、 成本（线路、 设备） 缺点：升级影 响业务、速率 升级复杂、无 法达到更高速 率
性能：容量巨大，目前 1600Gbit/s技术已经广 泛应用 前景：技术成熟，升级 容易
波分系统的波道划分 • 可利用的频率波段主要有C波段和L波段，现阶段WDM系统优先选择 C波段进行传输 • 光波频率从192.100THz至196.075THz称为C波段，在此波段范围内 每隔25GHz分为一个波道，共可划分160个波道 • 光波频率从191.300THz至192.075THz为扩展C波段，该波段范围内 每25GHz划分一个波段，可划分32个波道，这样整个C波段可利用的 波道是192个 • 光波频率从186.95THz至190.90THz为L波段，在此波段范围内每隔 50GHz分为一个波道，共可划分80个波道 • 绝对频率：DWDM中允许的通路频率是基于频率为193.1THz，通道 最小间隔为100GHz、50GHz或者25GHz的频率间隔系列，193.1THz 称为DWDM系统的绝对频率 • 波长与频率关系：C=λf，C是光速
CWDM和DWDM
• 根据波长间隔的不同，将波分系统分为稀疏波分系统CWDM和密集波分系 统DWDM
类别 波长间隔
CWDM 20nm/2500GHz
DWDM 100GHz/0.8nm、50GHz/0.4nm、 25GHz/0.2nm
C-偶数波：191.30THz-196.00THz C-奇数波：191.35THz-196.05THz C-偶数波扩展：191.325THz-196.025THz C-奇数波扩展：191.375THz-196.075THz L-偶数波：186.95THz-190.85THz L-奇数波：187.00THz-190.90THz
