电磁感应现象中的两种情况
4.5 电磁感应现象的两类情况
V
电能
内能
结论：克服安培力做了多少功，就产生多少电能； 若电路是纯电阻电路，转化过来的电能将全部转化 为电阻的内能。
磁场变强
B
4、感生电动势中的非静电力： 是感生电场对自由电荷的作用力。
如图：绝缘管内壁光滑，一带正电的小球静止于a点； 当磁感应强度B增大时，问：带电小球将如何运动？
+
a
4、感生电动势中的非静电力： 是感生电场对自由电荷的作用力。
如图：绝缘管内壁光滑，一带正电的小球静止于a点； 当磁感应强度B增大时，问：带电小球将如何运动？
E感
+
a
F
5、感生电动势中的能量转化：
磁场变强
E磁场
E电
注意：若电路是纯电阻电路，转 化过来的电能也将全部转化为电 阻的内能
二、电磁感应现象中的洛仑兹力
1、动生电动势：指导体切割磁 感线产生的电动势。
思考：
导体棒向右运动切割磁感线 时，导体棒就相当于电源； 哪么此时C、D两端中哪端相 当于电源的正极？
＋＋
v
F洛
- -
思考： 动生电动势中的能量转化
光滑导轨上架一个直导体棒MN，若MN以初速V 向右运动，MN长为L,不计其他电阻，试分析： M
（1）导体MN的运动情况？ （2）MN向右运动过程中， 电路中的能量转化情况？
R
× × × × ×
× × × × ×
× × × × ×
×× ×× ×× ×× ×× N
4.5 电磁感应现象的两类情况
4.5 电磁感应现象的两类情况
感生电动势 动生电动势
思考：以下两种电磁感应现象中，哪部分导体相当于电源？哪一
种作用扮演了非静电力的角色 ？
高中物理 4.5电磁感应现象的两类情况详解
高中物理| 4.5电磁感应现象的两类情况详解电磁感应产生电磁感应现象有感生电动势和动生电动势两类问题。
感生电场19世纪60年代，英国物理学家麦克斯韦在他的电磁场理论中指出：变化的磁场在周围空间激发电场，我们把这种电场叫感生电场．感生电动势由感生电场使导体产生的电动势叫感生电动势。
（1）产生如图所示，当磁场变化时，产生感生电场，感生电场的电场线是与磁场垂直的曲线。
如果空间存在闭合导体，导体中的自由电荷就会在电场力作用下定向移动而产生感应电流，或者说导体中产生了感生电动。
（2）方向：闭合环形回路(可假定存在)的电流方向就是感生电动势的方向，根据楞次定律和右手定则确定。
（3）作用感生电动势在电路中的作用就是充当电源，其电路就是内电路，当它与外电路连接后就会对外电路供电。
变化的磁场在闭合导体所在空间产生电场，导体内自由电荷在电场力作用下产生感应电流，或者说导体中产生了感应电动势。
由此可见，感生电场就相当于电源内部的所谓的非静电力，对电荷产生力的作用。
动生电动势1.动生电动势：导体在磁场中做切割磁感线运动时产生的电动势。
2.产生原因导体在磁场中做切割磁感线运动时，产生动生电动势，它是由于导体中自由电子受到洛伦兹力作用引起的．使自由电子做定向移动的非静电力就是洛伦兹力。
如图所示，一条直导线CD在匀强磁场B中以速度v向右运动，并且导线CD与B、v的方向互相垂直。
由于导体中的自由电子随导体一起以速度v运动，因此每个电子受到的洛伦兹力为F＝evB，F的方向竖直向下，在F的作用下自由电子沿导体向下运动，使导体下端出现过剩的负电荷，导体上端出现过剩的正电荷，结果是C端的电势高于D端的电势，出现由C端指向D端的静电场，此电场对电子的作用力F′是向上的，与洛伦兹力的方向相反。
随着导体两端正、负电荷的积累，场强不断增强，当作用到自由电子上的静电力与洛伦兹力互相平衡时，C、D两端便产生了一个稳定的电势差。
总之：洛伦兹力是产生动生电动势的原因，即洛伦兹力是产生动生电动势的非静电力。
高考物理压轴题之电磁感应现象的两类情况(高考题型整理,突破提升)及详细答案
代入数据解得：P=1W
棒MN最终做匀速运动，设棒最大速度为vm，棒受力平衡，则有：
代入数据解得:
(2)解除棒PQ后，两棒运动过程中动量守恒，最终两棒以相同的速度做匀速运动，设速度大小为v′，则有：
设从PQ棒解除锁定，到两棒达到相同速度，这个过程中，两棒共产生的焦耳热为Q，由能量守恒定律可得：
（1）前2s时间内流过MN杆的电量（设EF杆还未离开水平绝缘平台）；
（2）至少共经多长时间EF杆能离开平台。
【答案】（1）5C；（2）4s
【解析】
【分析】
【详解】
解：（1）t=2s内MN杆上升的距离为
此段时间内MN、EF与导轨形成的回路内，磁通量的变化量为
产生的平均感应电动势为
产生的平均电流为
流过MN杆的电量
（1）导线框匀速穿出磁场的速度；
（2）导线框进入磁场过程中产生的焦耳热；
（3）若在导线框进入磁场过程对其施加合适的外力F则可以使其匀加速地进入磁场区域，且之后的运动同没施加外力F时完全相同。请写出F随时间t变化的函数表达式.
【答案】(1)2m/s (2)0.15J (3)F=0.75-1.25t(0<t<0.4s)
联立①②③式பைடு நூலகம்得: ④
（2）设金属杆在磁场区域中匀速运动时，金属杆的电流为I，根据欧姆定律：I= ⑤
式中R为电阻的阻值．金属杆所受的安培力为： ⑥
因金属杆做匀速运动，由牛顿运动定律得：F–μmg–f=0⑦
联立④⑤⑥⑦式得:R=
5．如图所示空间存在有界匀强磁场，磁感应强度B=5T，方向垂直纸面向里，上下宽度为d=0.35m.现将一边长L=0.2m的正方形导线框自磁场上边缘由静止释放经过一段时间，导线框到达磁场下边界，之后恰好匀速离开磁场区域.已知导线框的质量m=0.1kg，电阻 .（g取10m/s2)求:

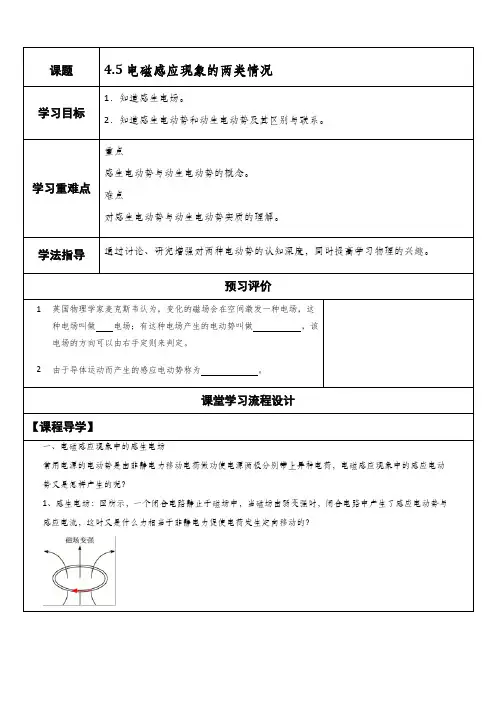

4.5电磁感应现象的两类情况
(B)感应电流大小与回路半径R成正比
(C)感应电流大小与回路半径R的平方成正比
(D)感应电流大小和R、r都无关
2
在图中，闭合矩形线框abcd，电阻为R，位于磁感应强度为B的匀强磁场中，ad边位于磁场边缘，线框平面与磁场垂直，ab、ad边长分别用L1、L2表示，若把线圈沿v方向匀速拉出磁场所用时间为△t，则通过线框导线截面的电量是：（）
A．磁场变化时，会在在空间中激发一种电场
B．使电荷定向移动形成电流的力是磁场力
C．使电荷定向移动形成电流的力是电场力
D．以上说法都不对
例2、
如图所示，导体AB在做切割磁感线运动时，将产生一个电动势，因而在电路中有电流通过，下列说法中正确的是（）
A．因导体运动而产生的感应电动势称为动生电动势
B．动生电动势的产生与洛仑兹力有关
二、洛伦兹力与动生电动势
导体切割磁感线运动时，磁场没有变化，不能产生感生电场，其感应电动势又是如何产生的？
思考与分析：右图所示，导体棒CD在匀强磁场中运动：
①为了方便，我们认为导体棒中的自由电荷为正电荷，那么导体棒中的正电荷所受洛伦兹力的方向如何？正电荷相对于纸面的运动大致沿什么方向？
②导体棒一直运动下去，自由电荷是否总会沿着导体棒运动？为什么？
③导体棒的那端电势比较高？
④如果用导线把C、D两端连到磁场外的一个用电器上，导体棒中的电流沿什么方向？此时导体棒会受到安培力作用吗？
⑤此时是什么力与非静电力有关？导体棒中的能量是怎样转化的？
【范例精析】
例1、
如图所示，一个闭合电路静止于磁场中，由于磁场强弱的变化，而使电路中产生了感应电动势，下列说法中正确的是（）
3
一个N匝圆线圈，放在磁感强度为B的匀强磁场中,线圈平面跟磁感强度方向成30°角，磁感强度随时间均匀变化，线圈导线规格不变，下列方法中可使线圈中感应电流增加一倍的是：（）
4_5 电磁感应现象的两类情况
第五节电磁感应现象的两类情况素养目标定位※了解电磁感应两种情况下电动势的产生机理※※能够运用电磁感应规律熟练解决相关问题,素养思维脉络知识点1 电磁感应现象中的感生电场1．感生电场(1)产生英国物理学家麦克斯韦在他的电磁场理论中指出：__变化__的磁场能在周围空间激发__电场__，这种电场与静电场不同，它不是由电荷产生的，我们把它叫做__感生电场__。
(2)特点感生电场线与磁场方向__垂直__。
感生电场的强弱与磁感应强度的__变化率__有关。
2．感生电动势(1)感生电场的作用感生电场对自由电荷的作用就相当于电源内部的非静电力。
(2)感生电动势磁场变化时，感应电动势是由__感生电场__产生的，它也叫感生电动势。
3．感生电场的方向磁场变化时，垂直磁场的闭合环形回路(可假定存在)中__感应电流__的方向就表示感生电场的方向。
知识点2 电磁感应现象中的洛伦兹力1．成因导体棒做切割磁感线运动，导体棒中的自由电荷随棒一起定向运动，并因此受到__洛伦兹力__。
2．动生电动势(1)定义：如果感应电动势是由于__导体运动__产生的，它也叫做动生电动势。
(2)非静电力：动生电动势中，非静电力是__洛伦兹力__沿导体棒方向的分力。
3．导体切割磁感线时的能量转化当闭合电路的一部分导体切割磁感线时，回路中产生感应电流，导体受到安培力的作用。
__安培力__阻碍导体的切割运动，要维持匀速运动，外力必须__克服安培力做功__，因此产生感应电流的过程就是__其他形式__的能转变为电能的过程。
思考辨析『判一判』(1)如果空间不存在闭合电路，变化的磁场周围不会产生感生电场。
( ×)(2)处于变化磁场中的导体，其内部自由电荷定向移动，是由于受到感生电场的作用。
( √)(3)感生电场就是感应电动势。
( ×)(4)动生电动势(切割磁感线产生的电动势)产生的原因是导体内部的自由电荷受到洛伦兹力的作用。
( √)(5)产生动生电动势时，洛伦兹力对自由电荷做了功。
电磁感应现象两类情况
电磁感应现象的两类情况
感生电场
1.变化的电场周围产生磁场，变化的磁场周围产
生电场（19世纪60年代由麦克斯韦提出）。这个
电场就叫做感生电场。 2.磁场变化时，产生的感生电场的电场线是与磁
场方向垂直的曲线（方法遵循楞次定律）。
磁场变强
感生电场
3.感生电场是一种涡旋电场，电场线是闭合的。 感生电场的产生跟空间中是否存在闭合电路无关。
感生电场
练案 P7 第1小题
练案 P7
练案 P7
第3小题
第4小题
练案 P8
第1小题
动生电动势
1．导体在做切割磁感线运动时，导体内自由电荷 随导体在磁场中运动，受洛伦兹力而定向移动， 这样自由电荷在导体两端聚集，从而使导体两端 产生电势差（动生电动势） 2.若电路闭合，则电路中产生感应电流。 3.当电路不闭合时，切割磁感线的导体两端积聚 电荷，又在导体内产生附加电场，其他电荷在受 洛伦兹力的同时也受电场力作用，最终电荷受力 平衡时定向移动停止（离子速度选择器）
A．小球对玻璃圆环的压力一定不断增大
B．小球所受的磁场力一定不断增大 C．小球先逆时针减速，之后顺时针加速 D．磁场力对小球一直不做功
静电场与感生电场
静电场 起源 电场 线形 状 电场 的性 质 电荷
非闭合曲 线无旋场
感生电场 变化磁场
闭合曲线 有旋场
dB 0 dt
＋
保守力场 有源场
非保守力场 无源场
4.如果空间存在闭合导体，导体中的自由电荷就
会在电场力的作用下定向移动，而形成感应电流；
如果导体不闭合，则导体中只产生电势差（感应
电动势），没有感应电流。
5.自由电荷受到的是感生电场对它的非静电力。
高考物理压轴题之电磁感应现象的两类情况(高考题型整理,突破提升)含详细答案
高考物理压轴题之电磁感应现象的两类情况(高考题型整理,突破提升)含详细答案一、电磁感应现象的两类情况1．如图所示，水平放置的两根平行光滑金属导轨固定在平台上导轨间距为1m ，处在磁感应强度为2T 、竖直向下的匀强磁场中，平台离地面的高度为h ＝3.2m 初始时刻，质量为2kg 的杆ab 与导轨垂直且处于静止，距离导轨边缘为d ＝2m ，质量同为2kg 的杆cd 与导轨垂直，以初速度v 0＝15m/s 进入磁场区域最终发现两杆先后落在地面上．已知两杆的电阻均为r ＝1Ω，导轨电阻不计，两杆落地点之间的距离s ＝4m （整个过程中两杆始终不相碰）（1）求ab 杆从磁场边缘射出时的速度大小； （2）当ab 杆射出时求cd 杆运动的距离；（3）在两根杆相互作用的过程中，求回路中产生的电能．【答案】(1) 210m/s v =；(2) cd 杆运动距离为7m ； (3) 电路中损耗的焦耳热为100J ． 【解析】 【详解】（1）设ab 、cd 杆从磁场边缘射出时的速度分别为1v 、2v设ab 杆落地点的水平位移为x ，cd 杆落地点的水平位移为x s +，则有2h x v g =2h x s v g+=根据动量守恒012mv mv mv =+求得：210m/s v =（2）ab 杆运动距离为d ，对ab 杆应用动量定理1BIL t BLq mv ==V设cd 杆运动距离为d x +∆22BL xq r r∆Φ∆== 解得1222rmv x B L ∆=cd 杆运动距离为12227m rmv d x d B L+∆=+= （3）根据能量守恒，电路中损耗的焦耳热等于系统损失的机械能222012111100J 222Q mv mv mv =--=2．如图所示，无限长平行金属导轨EF 、PQ 固定在倾角θ=37°的光滑绝缘斜面上，轨道间距L=1m ，底部接入一阻值R=0.06Ω的定值电阻，上端开口，垂直斜面向上的匀强磁场的磁感应强度B=2T 。
电磁感应现象的两类情况
用单位长度电阻为 r0＝0.05 Ω/m 的导线绕制一个 n＝100 匝、边长 a ＝0.20 m 的正方形线圈，线圈两端与阻值 R＝16 Ω 的电阻连接构成闭合 回路，如图甲所示．线圈处在匀强磁场中，磁场方向垂直于线圈平面， 磁感应强度 B 的大小随时间变化的关系如图乙所示．求： (1)在 0～1.0×10－2 s 时间 内， 通过电阻 R 的电荷量； (2)1 min 内电流通过电阻 R 所产生的热量；
名师提醒
有些情况下，动生电动势和感生电动势具有相对性．例如，将条 形磁铁插入线圈中， 如果在相对磁铁静止的参考系内观察， 线圈运动， 产生的是动生电动势；如果在相对线圈静止的参考系中观察，线圈中 磁场变化，产生感生电动势．
例 1 如图所示，固定于水平桌面上的金属框架 cdef，处在竖直向 下的匀强磁场中，金属棒 ab 搁在框架上，可无摩擦滑动．此时 adeb 构成一个边长为 l 的正方形．棒的电阻为 r，其余部分电阻不计．开始 时磁感应强度为 B0. (1)若从 t＝0 时刻起， 磁感应强度均匀增加， 每秒增加 k，同时保持棒静止，求棒中的感应电 流大小和方向． (2)在上述(1)情况中，始终保持棒静止，当 t ＝t1 秒末时需加的垂直于棒的水平拉力为多大？
问题探究 2：一段导线在做切割磁感线运动时相当于一个电 源，什么力充当了“非静电力”的角色．
提示：洛伦兹力．
要点一
感生电动势与动生电动势的理解
1.对感生电场的理解 19 世纪 60 年代， 英国物理学家麦克斯韦在他的电磁理论中指出： 变 化的磁场能在周围空间激发电场，这种电场叫感生电场． (1)感生电场是一种涡旋电场，电场线是闭合的． (2)感生电场的产生跟空间中是否存在闭合电路无关． (3)感生电场的方向根据闭合电路(或假想的闭合电路)中感应电流的 方向确定．
电磁感应现象的两类情况
14
二、洛伦兹力与动生电动势
15
理论分析：
× × × × × × ×
_× _ _
f f ×
×
× × ×
v
× × ×
_ _ _
f
× ×
17
二、洛伦兹力与动生电动势
一段导体切割磁感线运动时相当于一个电源，这时非 静电力与洛伦兹力有关。由于导体运动而产生的电动 势叫动生电动势
动生电动势的大小：若导线与磁场垂直，则电动势大 小为
E Blv
18
动生电动势 特 点 原 因 非的 静来 电源 力 磁场不变，闭合电路的整 体或局部在磁场中运动导 致回路中磁通量的变化 由于S的变化引起 回路中变化
二、洛伦兹力与动生电动势
例3如图，导体AB在做切割磁感线运动时，将产生 一个电动势，因而在电路中有电流通过，下列说法 中正确的是（ AB ） A．因导体运动而产生的感应电动势称为动生 电动势 B．动生电动势的产生与洛仑兹力有关 C．动生电动势的产生与电场力有关 D．动生电动势和感生电动势产生的原因是一 样的
感生电动势 闭合回路的任何部分都不 动，空间磁场发生变化导 致回路中磁通量变化 由于B的变化引起 回路中变化 变化磁场在它周围空间激发 涡旋电场，非静电力就是感 生电场力，由感生电场力对 电荷作功而产生电动势 楞次定律判断
19
非静电力就是洛仑兹力， 由洛仑兹力对运动电荷 作用而产生电动势
方 向
右手定则
铁
芯
线圈
磁场 B 电 子 束
电磁感应现象的两类情况
1.感生电场是一种涡旋电场，电场线是闭合的. 2.感生电场的方向可由楞次定律判断.如图所示， 当磁场增强时，产生的感生电场是与磁场方向垂直且阻碍磁 场增强的电场. 3.感生电场提供了使电荷运动的非静电力. 磁场 激发感 感生电场驱动自 产生感 变化 → 生电场 → 由电荷定向移动 → 应电流 4.感生电动势大小：E＝nΔΔΦt .
C.当磁感应强度均匀减小时，感生电场的电场线从上
向下看应为顺时针方向
D.当磁感应强度均匀减小时，感生电场的电场线从上
向下看应为逆时针方向 解析：感生电场的电场线方向由楞次定律来判定.假
设垂直于磁场方向有一闭合环形回路.
B向上， 均匀增 大时
―楞―次→ 定律
回路中感 应电流的 磁场方向 向下
―安―培→ 定则
感生电动势和 重点 动生电动势的
计算
感生电动势和
难点
动生电动势产 生的原因分析
和理解
知识点一 电磁感应现象中的感生电场 提炼知识 1.感生电场 磁场变化时在空间激发的一种电场. 2.感生电动势 由感生电场产生的感应电动势. 3.感生电动势中的非静电力 感生电场对自由电荷的作用.
4.感应电场的方向 与所产生的感应电流的方向相同，可根据楞次定律 和右手定则判断.
A
B
C
D
解析：根据楞次定律，在前半个周期内，圆环内产
生的感应电流方向为顺时针，即通过 ab 边的电流方向为
由 b 指向 a，再根据左手定则判断，ab 边受到的安培力为
水平向左，即负方向.根据法拉第电磁感应定律，前半个
周期内 ab 中的电流为定值，则所受安培力也为定值.结合
选项可知 B 正确.
答案：B
判断正误 （1）变化的磁场周围一定存在感生电场，与是否存 在闭合电路无关.（ ） （2）恒定的磁场一定能在周围空间产生感生电场. （） （3）感生电动势在电路中的作用相当于电源电动 势，其电路相当于内电路.（ ） 答案：（1）√ （2）× （3）√
电磁感应现象的两类情况
小试牛刀
如图4.5-4甲所示，100匝的线圈(图中只画了2匝）两端A、 B与一个电压表相连．线圈内有垂直指向纸内方向的磁场， 线圈中的磁通量按图乙所示规律变化． （1）电压表的读数等于多少？ （2）请在线圈位置上标出感生电场的方向。 （3）A、B两端，哪端应该与电压表标+号的接线柱连接？
(1)50V
根据E=BLv=4.7×10-3×12.7×0.7×340 V=0.14 V. 根据右手定则可知，左侧机翼尖电势高.
小试牛刀
设图中的磁感应强度B=1T，平行导轨宽l=1m，金属棒 以1m/s速度帖着导轨向右运动，R=1Ω，其他电阻不 计． （1）运动的导线会产生感应电动势，相当于电源．用 电池等符号画出这个装置的等效电路图． （2）通过R的电流方向如何？大小等于多少？
第五节 电磁感应现象的两类情况
复习
+ + + +
+ + + + +
+
+
-
+
-
非静电力做功把其它形式的能转化为电能
电池：化学作用
非静电力
一、电磁感应现象中的感生电场
一个闭合电路静止于磁场中, 由于磁场强弱的变化,闭合电 路内产生了感应电动势. 这种情况下,哪一种作用是非 静电力?
感生电动势： 磁场变强
4∶1
2∶1
1、由于导体切割磁感线而产生的感应电 动势叫动生电动势. 2、动生电动势的非静电力与洛伦兹力有关.
注意：动生电动势与洛伦兹力有关，但洛 伦兹力始终不做功.
小试牛刀
国庆阅兵时，我国的“飞豹FBC-1”型歼击轰 炸机在天安门上空沿水平方向自东向西呼啸而 过．该机的翼展为12.7米，北京地区地磁场的 -5 竖直分量为4.7×10 T，该机飞过天安门时的 速度为声速的0.7倍，求该机两翼尖间的电势 差．那端的电势比较高？
新人教版高中物理选修3-2练习 电磁感应现象的两类情况
一、电磁感应现象中的感生电场┄┄┄┄┄┄┄┄①1．感生电场：磁场变化时在空间激发的一种电场。
2．感生电动势：由感生电场产生的感应电动势。
3．感生电动势中的非静电力：感生电场对自由电荷的作用。
4．感生电场的方向：与所产生的感应电流的方向相同，可根据楞次定律和右手定则判断。
[注意](1)感生电场是一种涡旋电场，电场线是闭合的。
(2)感生电场的方向可由楞次定律判断。
如图所示，当磁场增强时，产生的感生电场是与磁场方向垂直且阻碍磁场增强的电场。
(3)感生电场的存在与是否存在闭合电路无关。
①[判一判]1．感生电场线是闭合的(√)2．磁场变化时，可以产生感生电场，并不需要电路闭合这一条件(√)3．感生电场是产生感生电动势的原因(√)4．处于变化磁场中的导体，其内部自由电荷定向移动，是由于受到感生电场的作用(√)二、电磁感应现象中的洛伦兹力┄┄┄┄┄┄┄┄②1．动生电动势：由于导体切割磁感线运动而产生的感应电动势。
2．动生电动势中的非静电力自由电荷因随导体棒运动而受到洛伦兹力，非静电力与洛伦兹力有关。
3．动生电动势中的功能关系闭合回路中，导体棒做切割磁感线运动时，克服安培力做功，其他形式的能转化为电能。
[注意]有些情况下，动生电动势和感生电动势具有相对性。
例如，将条形磁铁插入线圈中，如果在相对磁铁静止的参考系内观察，线圈运动，产生动生电动势；如果在相对线圈静止的参考系中观察，线圈中磁场变化，产生感生电动势。
②[填一填]如图所示，导体棒向右运动切割磁感线时，棒中的电子受的洛伦兹力方向为________，棒上端的电势比下端的电势________(填“高”或“低”)。
解析：电子随导体棒向右运动，同时受向下的洛伦兹力，有向下的分速度，电子的合速度向右下方，洛伦兹力向左下方；根据右手定则，棒上端的电势高于下端的电势。
答案：左下方高磁场变化时会在空间激发感生电场，处在感生电场中的闭合导体中的自由电荷在电场力的作用下定向运动，产生感应电流，或者说，导体中产生了感应电动势。
高考物理压轴题之电磁感应现象的两类情况(高考题型整理,突破提升)附答案
一、电磁感应现象的两类情况
1．如图所示，无限长平行金属导轨 EF、PQ 固定在倾角 θ=37°的光滑绝缘斜面上，轨道间 距 L=1m，底部接入一阻值 R=0.06Ω 的定值电阻，上端开口，垂直斜面向上的匀强磁场的磁 感应强度 B=2T。一质量 m=2kg 的金属棒 ab 与导轨接触良好，ab 与导轨间的动摩擦因数 μ=0.5，ab 连入导轨间的电阻 r=0.04Ω，电路中其余电阻不计。现用一质量 M=6kg 的物体通 过一不可伸长的轻质细绳绕过光滑的定滑轮与 ab 相连.由静止释放物体，当物体下落高度 h=2.0m 时，ab 开始匀速运动，运动中 ab 始终垂直导轨并与导轨接触良好。不计空气阻 力，sin37°=0.6，cos37°=0.8，g 取 10m/s2。
电阻，一长为 l 的金属杆置于导轨上，杆与导轨的电阻均忽略不计，两者始终保持垂直且 接触良好，两者之间的动摩擦因数为 μ，导轨处于匀强磁场中，磁感应强度大小为 B，方 向垂直于斜面向上，当金属杆受到平行于斜面向上大小为 F 的恒定拉力作用，可以使其匀
速向上运动；当金属杆受到平行于斜面向下大小为 F 的恒定拉力作用时，可以使其保持与 2
I E R
q It
q BLat2 5C 2R
BIL Mg
I E R
E BLv
t v a
t=
MgR B 2 L2 a
4s
4．如图 1 所示，在光滑的水平面上，有一质量 m=1kg、足够长的 U 型金属导轨 abcd，间
距 L=1m。一电阻值 R 0.5Ω 的细导体棒 MN 垂直于导轨放置，并被固定在水平面上的两 立柱挡住，导体棒 MN 与导轨间的动摩擦因数 0.2 ，在 M、N 两端接有一理想电压表
电磁感应现象的两类情况
电磁感应现象的两类情况一、电磁感应现象中的感生电场1．感生电场麦克斯韦认为，磁场变化时会在空间激发一种电场，它与静电场不同，不是由电荷产生的，我们把它叫做感生电场。
2．感生电动势由感生电场产生的感应电动势。
3．感生电动势中的非静电力就是感生电场对自由电荷的作用。
4．感生电场的方向判断1．感生电场是一种涡旋电场，电场线是闭合的。
2．感生电场的方向可由楞次定律判断。
如图4-5-1所示，当磁场增强时，产生的感生电场是与磁场方向垂直且阻碍磁场增强的电场。
3．感生电场的存在与是否存在闭合电路无关。
1、某空间出现了如图4-5-2所示的一组闭合电场线，方向从上向下看是顺时针的，这可能是()A．沿AB方向磁场在迅速减弱B．沿AB方向磁场在迅速增强C．沿BA方向磁场恒定不变D．沿BA方向磁场在迅速减弱2、(多选)下列说法中正确的是()A．感生电场由变化的磁场产生B．恒定的磁场也能在周围空间产生感生电场C．感生电场的方向也同样可以用楞次定律和安培定则来判定D．感生电场的电场线是闭合曲线，其方向一定是沿逆时针方向3、如图4-5-3所示，一个带正电的粒子在垂直于匀强磁场的平面内做圆周运动，当磁感应强度均匀增大时，此粒子的动能将()A．不变B．增加C．减少D．以上情况都可能4、如图2所示，内壁光滑、水平放置的玻璃圆环内，有一直径略小于圆环直径的带正电的小球，以速率v0沿逆时针方向匀速转动(俯视)，若在此空间突然加上方向竖直向上、磁感应强度B随时间成正比例增加的变化磁场．若运动过程中小球带电荷量不变，那么()A．小球对玻璃圆环的压力一定不断增大B．小球所受的磁场力一定不断增大C．小球先沿逆时针方向减速运动，过一段时间后沿顺时针方向加速运动D．磁场力对小球一直不做功二、电磁感应现象中的洛伦兹力1．动生电动势由于导体切割磁感线运动而产生的感应电动势。
2．动生电动势中的“非静电力”自由电荷因随导体棒运动而受到洛伦兹力，非静电力与洛伦兹力有关。
电磁感应现象的两类情况
则金属棒 ab 接入回路的 bc 部分切割磁感线产生的 感应电动势为： E＝Bv0 bc ＝Bv2 0ttan30° 在回路 bOc 中，回路总感应电动势具体由导体 bc 部分产生，因此，回路内总的感应电动势为：E ＝E＝ 3Bv2 0t/3.
总
电磁感应的图象问题
例4 如图甲所示，矩形导线框 abcd 固定在匀强磁场中，磁感线
的方向与导线框所在平面垂直．规定磁场的正方向垂直纸面向里， 磁感应强度 B 随时间变化的规律如图乙所示，若规定顺时针方向
为感应电流i的正方向，下列i－t图(如图丙)中正确的是(
)
【答案】
D
五、既有 动生又有感生： B变化S也变化： E =nΔ(BS) /Δt
d
a
v
e
b
f
例题１： 如图所示，固定与水平面上的金属框cdef，处 在竖直向下的匀强磁场中，金属棒ab搁在框架上，可无 摩擦滑动。此时abed构成一个边长L的正方形，棒电阻r， 其余电阻不计，开始时磁感应强度为B。 ⑴ 若以t=0时 起，磁感应强度均匀增加，每秒增加量k，同时保持棒 静止，求棒中的感应电流？ ⑵ 若以t=0时起，磁感应强度逐渐减小，当棒以恒定 速度v向右匀速运动，可使棒中不产生感应电流，则磁 感应强度应怎样随时间变化？
P
作用于杆的安培力 F =Bt l i
解得 F=3k2 l 2 t ／ 2r0 ， 代入数据为F=1.44×10 -3 N
v
Q
l
又解： 以 a 表示金属杆运动的加速度， 在t 时刻,金属杆与初始位置的距离 L=1/2×a t2 =18a v=a t=6a， 此时杆的速度 若磁场不变化，由于导体运动产生的动生电动势E1 E1 =Bt l v=kt l v=0.02 6×0.2×6a =0.144a (V) 这时，杆与导轨构成的回路的面积 S=Ll =3.6a ， 若导体不运动，由于磁场变化产生的感生电动势E2 E2 =SΔB/Δt= S×k = 3.6a ×0.02 = 0.072a (V) 回路中的感应电动势为两者之和（方向相同） E=E1+E2=SΔB/Δt + B2l v = 0.216a (V) L P R=2Lr =3.6 a 回路的总电阻 0 v l 回路中的感应电流 i =E/R=0.06 (A) Q 作用于杆的安培力 F=B2l i =0.12×0.2×0.06 =1.44 ×10 -3 N
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【我的问题】
【合作探究】 “教学案” 「 问题 解决」
以生为主体，以教师为主导
1、电磁感应现象中的洛伦兹力做功吗？
2、感生电动势与动生电动势的对比：
2
【我的亮点】
【拓展应用】落实应用，提升能力 1、右图所示，一个闭合电路静止于磁场中，由于磁场强弱的变化，而使电路中产生了 感生电动势。下列说法正确的是（ ） A、磁场变化时，会在空间激发一种电场 B、使电荷定向移动形成电流的力是磁场力 C、使电荷定向移动形成电流的力是电场力 D、以上说法都不对 2、某空间出现了右图所示的一组电场线（表明感应电场的方向） ，这 可能是（ ） A、沿 AB 方向磁场在迅速减弱 B、沿 AB 方向磁场在迅速 增加 C、沿 BA 方向磁场在迅速增加 D、沿 BA 方向磁场在迅速减弱 3、右图所示，一个带正电的粒子在垂直于匀强磁场的平面内做圆周 运动，当磁感应强度均匀增大时，此粒子的动能将（ ） A、不变 B、增加 C、减少 D、 以上情况都可能 “考学案” 「 问题 拓展」 5、 矩形线圈 abcd， 长 ab=20cm ， 宽 bc=10cm， 匝数 n=200， 线圈回路总电阻 R=50Ω，整个线圈平面均有垂直于线框 平面的匀强磁场穿过， 磁感应强度 B 随时间的变化规律如 右图所示，求： （1）线圈回路的感应电动势； （2）在 t=0.3s 时线圈 ab 边所受的安培力。
6、 有一面积为 150 cm2 的金属环， 电阻为 0.1 Ω ， 2 在环中 100 cm 的同心圆面上存在如右图（b）所 示的变化的磁场，在 0.1 s 到 0.2 s 的时间内环中 感应电流为_ __，流过的电荷量为_ __。 7、右图所示，水平导轨的间距 L1=0.5 m，ab 杆与导轨左端 的距离 L2=0.8 m，由导轨与 ab 杆所构成的回路的总电阻 R=0.2 Ω ，方向竖直向下的匀强磁场的磁感应强度 B0=1 T， 重物的质量 M=0.04 kg， 用细绳通过定滑轮与 ab 杆的中点相
11、下图所示，两平行金属导轨之间的距离为 L＝0.6 m，两导 轨所在平面与水平面之间的夹角为θ ＝37°， 电阻 R 的阻值为 1 Ω （其余电阻不计） ，一质量为 m＝0.1 kg 的导体棒横放在导轨 上，整个装置处于匀强磁场中，磁感应强度为 B＝0.5 T，方向 垂直导轨平面斜向上， 已知导体棒与金属导轨间的动摩擦因数为 μ ＝0.3，今由静止释放导体棒，导体棒沿导轨下滑 s＝3m，开
× ×C ×× ×××× l υ ×××× ×××× D
②导体棒一直运动下去，自由电荷是否总会沿着导体棒运动？为什么？
③导体棒的那端电势比较高？
④如果用导线把 C、 D 两端连到磁场外的一个用电器上， 导体棒中的电流沿什么方向？ 此时导体棒会受到安培力作用吗？
⑤此时是什么力与非静电力有关？导体棒中的能量是怎样转化的？
开县临江中学 2012（上） “三课三段”单元教学模式 导学案
单元（课）课题：
一编：____________ 二编：____________ 审定：______________
学生姓名：_____________班级：_____________教师：_____________周次：____________
3
连，各处的摩擦均可忽略不计.现使磁场以
B =0.2 T/s 的变化率均匀地增大，试求当 t
t 为多少秒时，M 刚好离开地面（取 g=10 m/s2）？
8、 右图所示， 水平放置的导体框架， 宽 L=0.50 m， 电阻 R=0.20 Ω， 匀强磁场垂直于框架平面，磁感应强度 B=0.40 T。一导体棒 ab 垂 直框边跨放在框架上，并无摩擦地在框架上滑动，框架和导体 ab 的电阻均不计。当 ab 以 v=4.0m/s 的速度向右匀速滑动时，求： （1）ab 棒中产生的感应电动势大小； （2）维持导体棒 ab 做匀速运动的外力 F 的大小； （3）若将外力 F 突然减小到 F′，简要论述导体 ab 以后的运动情况。
10、 右图所示， 磁感强度 B=0.1T 的水平匀强磁场中有一个与之垂直的 金属框 ABCD， 框电阻不计， 上面接一个长 0.1m 的可滑动的金属丝 ab， 金属丝质量 m=0.2g，电阻 R=0.2Ω，不计阻力， （取 g=10m/s2） ，求： （1）金属丝 ab 匀速下落时的速度 vm。 （2）金属丝 ab 匀速下落时电路中的电功率。
4
始做匀速直线运动。已知: sin37°=0.6,cos37°=0.8， 2 重力加速度 g=10m/s ，求： （1）导体棒匀速运动的速度； （2）导体棒下滑 s 的过程中产生的电能。
【我的困惑】
ቤተ መጻሕፍቲ ባይዱ
5
“预学案” 「问题 生成」
思考与讨论：1、如图，线圈中的电荷此时定向移动形成电流，那么一定有 力使电子移动，这个力究竟是什么力呢？
2、什么是感生电场？感生电场与感应电流的关系是什 么？
阅读课本例题，回答下列问题： ①真空室内的磁场由谁提供？当电磁铁的电流恒定时， 真空室内的电子受力 如何？（不考虑热运动）
9、右图所示，abcd 是一个固定的 U 形金属框架，ab 和 cd 边都很长，bc 边长为 L，框 架的电阻可不计，ef 是放置在框架上与 bc 平行导体杆，它可在框架上自由滑动（摩擦 可忽略） ，它的电阻为 R，现沿垂直于框架平面的方向加一恒定的匀强磁场，磁感应强 度为 B，方向垂直于纸面向里。已知当以恒力 F 向右拉导体杆 ef 时，导体杆最后匀速 滑动，求匀速滑动时的速度。
1
②当电磁铁中通有图示方向均匀减小的电流时， 所激发的磁场和感应电场怎 样？真空室中的电子受力怎样？能使电子加速吗？
③电磁铁中通有图示方向均匀增加的电流时，所激发的磁场和感应电场怎 样？真空室中的电子受力怎样？能使电子加速吗？
二、洛伦兹力与动生电动势 导体切割磁感线运动时，磁场没有变化，不能产生感生电场，其感应 电动势又是如何产生的？ 思考与分析：右图所示，导体棒 CD 在匀强磁场中运动： ①为了方便，我们认为导体棒中的自由电荷为正电荷，那么导体棒中 的正电荷所受洛伦兹力的方向如何？正电荷相对于纸面的运动大致 沿什么方向？
1、了解电磁感应现象的发现过程，体会人类探索自然规律的科学态度和科学精神。 【课标 要求】 2、通过实验，理解感应电流的产生条件，举例说明电磁感应在生活中的应用。 3、通过探究，理解楞次定律，理解法拉第电磁感应定律。
【自学双基】 学习新知，发现问题
1.什么是电源？
2.什么是电动势？ 一、感生电场与感生电动势
