最新实验七：编制地层综合柱状图

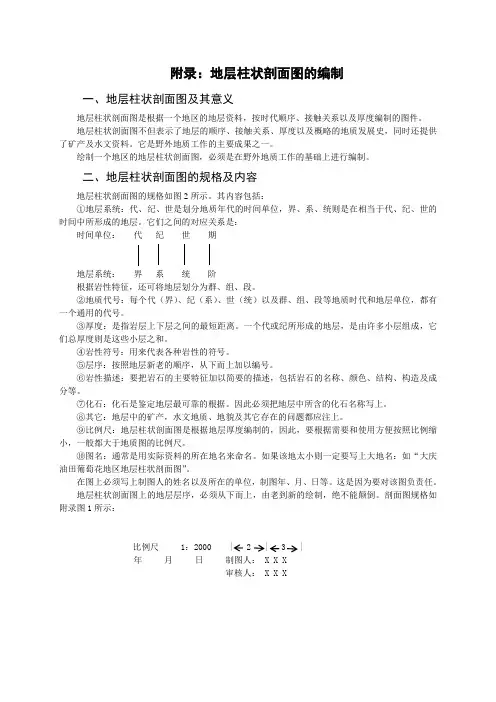

地层柱状剖面图的编制
附录：地层柱状剖面图的编制一、地层柱状剖面图及其意义地层柱状剖面图是根据一个地区的地层资料，按时代顺序、接触关系以及厚度编制的图件。
地层柱状剖面图不但表示了地层的顺序、接触关系、厚度以及概略的地质发展史，同时还提供了矿产及水文资料。
它是野外地质工作的主要成果之一。
绘制一个地区的地层柱状剖面图，必须是在野外地质工作的基础上进行编制。
二、地层柱状剖面图的规格及内容地层柱状剖面图的规格如图2所示。
其内容包括：①地层系统：代、纪、世是划分地质年代的时间单位，界、系、统则是在相当于代、纪、世的时间中所形成的地层。
它们之间的对应关系是：时间单位：代纪世期地层系统：界系统阶根据岩性特征，还可将地层划分为群、组、段。
②地质代号：每个代（界）、纪（系）、世（统）以及群、组、段等地质时代和地层单位，都有一个通用的代号。
③厚度：是指岩层上下层之间的最短距离。
一个代或纪所形成的地层，是由许多小层组成，它们总厚度则是这些小层之和。
④岩性符号：用来代表各种岩性的符号。
⑤层序：按照地层新老的顺序，从下而上加以编号。
⑥岩性描述：要把岩石的主要特征加以简要的描述，包括岩石的名称、颜色、结构、构造及成分等。
⑦化石：化石是鉴定地层最可靠的根据。
因此必须把地层中所含的化石名称写上。
⑧其它：地层中的矿产，水文地质、地貌及其它存在的问题都应注上。
⑨比例尺：地层柱状剖面图是根据地层厚度编制的，因此，要根据需要和使用方便按照比例缩小，一般都大于地质图的比例尺。
⑩图名：通常是用实际资料的所在地名来命名。
如果该地太小则一定要写上大地名：如“大庆油田葡萄花地区地层柱状剖面图”。
在图上必须写上制图人的姓名以及所在的单位，制图年、月、日等。
这是因为要对该图负责任。
地层柱状剖面图上的地层层序，必须从下而上，由老到新的绘制，绝不能颠倒。
剖面图规格如附录图1所示：比例尺 1：2000 | 2 | 3 |年月日制图人： X X X审核人： X X X附录图1 地层柱状剖面图的规格三、制图方法步骤1.整理地质资料，了解地层层序、接触关系、岩浆活动等情况；2.按照格式画好图框，图框的长短要根据地层的总厚度，每格的宽度应该根据内容的多少来确定。
实习三 综合地层柱状图的编制
1、综合地层柱状图的概念
为了概略的反映图区地层系统、各时代地 层岩性组合、层序、厚度、含矿性、接触 关系、时代依据和纵横变化的一种图件。 2、综合地层柱状图的编制要求 ①综合地层柱状图应有的内容：
地层系统、地层代号、（地质年代）、柱 状图、厚度、岩性描述、接触关系
④将各地层单元的综合柱状草图按地层时代 由新至老的顺序自上而下的排列联接，然 后根据所确定的比例尺、统一的图例。转 绘成正式的综合地层柱状图。
⑤综合地层柱状图中各地层单元的厚度按最 大值绘出。当某一分层岩性单一、厚度巨 大时，采用断折的缩减符号，表明柱状图 未按真实厚度绘出。含矿层、标志层、特 殊岩层可扩大表示。
②综合地层柱状图的比例尺要大于地质图的比例尺。 所表示的厚度最小地层单元的层位要反映清晰。 所占的图面的位置要合理，既综合地层柱状图的 长度要与地质图协调。
③综合地层柱状图应划分地层单元。综合地层柱状 图的资综合分析研究的基础上编制 的。
通过综合对比，简化其岩性。统计其最大最小 厚度，标注化石采集的部位。审定地层的接触关 系。以简练的文字概括其岩性组合、岩相变化、 含矿性并列举代表性化石名称及产出层位，从而 得出该地层单元的综合柱状草图。
⑥在综合简化各地层单元的实测剖面柱状图 时，应保留其原来岩性组合和沉积旋回的 总体特征以及反映横向变化、尖灭等情况。 化石产出层位一定要力求精确。
⑦在使用既定符号表示接触关系时，应力求 清晰明显。不得与岩性花纹混淆.
实验七：编制地层综合柱状图
实验七：编制地层综合柱状图作者：佚名文章来源：本站原创点击数：1770 更新时间：2009-5-29一、目的要求1. 建立地层层序律的概念，熟悉地质年代表。
2. 了解地层柱状图的内容及意义，初步学会编制地层柱状图。
二、实验用品方格纸、直尺（或三角板）、铅笔、小刀与橡皮等。
三、实验内容1. 地层柱状图简介按一定比例尺和图例，将工作区地层自下而上（即从老到新）把各地层的岩性、厚度、接触关系等现象，用柱状图表的方式表示出来的图件，称地层柱状图或称柱状剖面图（图1）。
地层柱状图可分为一般地层柱状图和综合地层柱状图两类。
（1）一般地层柱状图一般地层柱状图习惯上简称地层柱状图。
它是一种原始地质图件，是根据一口钻井或一条地层剖面所确定的地层层序，地层厚度、岩性特征等资料编制的。
编制时应注意下列事项：① 应严格反映地层的生成顺序，在地层柱状图上严格按上新下老的顺序，按时代逐层绘制。
② 按比例尺要求在图上厚度达lmm的岩层，原则上均应反应出来；对矿层、标志层或具有其它重要意义的岩层，即使在图上其厚度小于lmm时，也应适当夸大给予表示，对于重要性不大岩性相仿的岩层，可适当进行归并，对一些岩性单一、厚度极大的岩层，可用省略符号适当缩短其在柱状图上的长度（见图1第l层）。
③ 在柱状图上，地层的接触关系必须用规定的符号清楚地表示出来。
国际统一规定以“————”表示整合接触，“----------”表示假整合接触和“﹏﹏”表示不整合接触。
④ 地层剖面中如果有岩浆岩时，岩体与围岩的接触关系及岩浆活动的时代等，是否应反映出来，可视情况而定，如任务是研究地层，且没有影响地层的厚度时则可以不表示；但在钻孔柱状图等图件中，则必须表示。
综合地层柱状图是一种综合性图件，它是根据整个工作地区若干个钻井或若干条地层剖面资料，经过综合整理后而编制成的；它是工作区内地层、岩性特征、厚度变化、岩相、古生物的变化等情况的总结；是区域地质资料的重要组成部分。
编制地层综合柱状图
在柱状图上：
说明
整合 假整合 不整合
说明
严格按时代顺序 厚度小的地层可略微夸大表示 化石可选代表性的列出 注意标注图名和比例尺
作业
长江三峡地区 震旦系－奥综合地层柱状图
***地区***综合地层柱状
图
比例尺1:10000
地层
岩石地
代
层
号
界系统
厚度 (m)
柱状 图
主要岩性
化石
其
Байду номын сангаас
他
上 蓬莱镇
500
中侏 统
组
J3 遂宁组
486
生罗
上沙溪
233
中 庙组 系
界 J
统 下沙溪 庙组
404
J2 陈家湾
560
组
泄滩组
600
下 香溪组
J1x
650
统
J1
中—细粒石英砂岩及紫红、棕红色泥岩、粉 砂质泥岩
棕红色泥岩、粉砂岩为主，夹紫红、粉砂质 泥岩和细砂岩
灰、灰绿色厚层—块状中—细粒长石石英砂 岩、粉砂岩与紫红色砂质泥岩、泥岩组成的 许多相似的韵律层
石 牌 组301m
水 井 沱 组80m
实验七：编制地层 综合柱状图
编制综合地层柱状图的方法和步骤
认真整理和读懂地层资料 按地层总厚度选择适当比例尺 (1:10000) (1cm->100m) 从上至下(新地层在上，老地层在下)绘制 用规定花纹符号绘制 标注地层年代、地层名称、年代、代号、岩性
描述、主要化石，其他（如矿产等）
系
统
奥
上 统 (O3)
中 统 (O2) 陶
古系
生
地层柱状图的编绘
地层柱状图的编绘
一、地层柱状图的基本概念
地层柱状图是将某一地区的地层按其原始顺序，用规定的符号、格式表示地层岩性、接触关系等特征的图件。
地层柱状图通常由年代地层单位、岩性地层单位，地层代号、厚度、岩性符号、岩性描述、备注等组成。
3、岩性缩减符号不封口。
引折线两端对齐，根据岩性描述内容的多少确定高度，注意上下大致一致。
4、岩性描述应与岩性符号要严格对应，当某一地层的岩性具有数个岩性段时，其岩性符号也应表示出。
5、本次实习岩性符号的厚度规定：
页岩的岩性符号厚1.5毫米，泥岩2毫米，薄层-中厚层粉砂岩2-3毫米，中厚层岩层3毫米，厚-巨厚层状岩层4毫米。
6、本次实习砂岩岩性符号的规定：
7、其它参考指导书74、77页相关内容
8、。
综合地层柱状图的编绘概述
谢谢！
（3）第四系可以夸大表示，画2cm； （4）厚度过大的地层单位，如岩性变化不大， 可以不按比例尺画，只画3cm，中间以双波浪线断开 表示省略，但厚度栏仍注明真实厚度； 4）岩性描述及化石栏要简明扼要，一般只描述岩 石名称、岩性组合以及地层所产标准化石，化石名 称用拉丁文。 5）备注栏可标注需要特别说明的问题，如剖面位 置等。
柳江盆地经历的 主要构造运动：
喜山运动 燕山运动 印支运动
海西运动
泰康运动（加里东 运动）
蓟县运动
吕梁运动 五台运动
柳江盆地主要区 域不整合面：
六个角度不整合
三个平行不整合
第四系 上侏罗统 中侏罗统 下侏罗统 上三叠统 上二叠统 | 中石炭统 －－－－－－－ 中奥陶统 | 下寒武统馒头组 －－－－－－－ 下寒武统府君山组 －－－－－－－ 新元古界（青白口系） 上太古界
综合地层柱状图的编绘
王嗣敏
中国石油大学（北京） 地球科学学院
一、概念及意义
概念：
在对实习区（研究区）内有关地质资料综合研究 的基础上，按一定比例尺编绘柱状图并附简要文 字描述的方式编制而成的图表综合图件。 综合地层柱状图一般置于地质图左侧，或作为地 层研究综合成果图件单独使用。
意义：
1）建立区内地层序列、时代顺序、接触关系， 了解地层厚度、岩性、古生物等特征； 2）揭示区内地质发展历史（构造、沉积、生物、 古地理、古气候）。
二、图面内容
必有：
图名、图例、比例尺 地层单位（年代地层、岩石地层名称、代号及 相互关系） 地层岩性柱状剖面及接触关系（岩性、接触关 系以花纹符号表示，厚度按比例尺绘制） 地层厚度 岩性、化石及矿产简要描述
可选：
地貌及水文特征等 沉积相、层序地层划分、海平面变化等
综合地层柱状图编绘方法
前
新
印支运动
生
代
海西运动
地
质
泰康运动（加里东
发 育
运动）
史 简
蓟县运动
表
吕梁运动
五台运动
柳江盆地主要区 域不整合面：
六个角度不整合 三个平行不整合
第四系
上侏罗统
中侏罗统
下侏罗统
上三叠统
上二叠统
| 中石炭统 －－－－－－－ 中奥陶统
| 下寒武统馒头组 －－－－－－－ 下寒武统府君山组 －－－－－－－ 新元古界（青白口系）
4）岩性描述及化石栏要简明扼要，一般只描述岩 石名称、岩性组合以及地层所产标准化石，化石名 称用拉丁文。
5）备注栏可标注需要特别说明的问题，如剖面位 置等。
谢谢！
2. XXX
3. XXX
2图例1cm
XXX
15
XXX
1 图名 1 编图单位 1 编图日期
2
2
XXX
编图人 审核人
42 2
五、资料
地层特征：见下表、参考书p7-15； 地层代号：见下表 接触关系：6个角度不整合、3个平行不整合 花纹符号
华
柳江盆地经历的
北 板
主要构造运动：
块
燕
辽
喜山运动
地
区
燕山运动
三、编图方法
1．资料整理
野外工作结束后，要结合区域地质背景，进行 地层划分、厚度计算、岩矿分析测试及化石鉴定， 厚度统计、接触关系、岩浆活动等综合整理。
在此基础上，开展编图。
2．编图步骤
（1）布局：根据内容、厚度等确定比例尺，规划图面布 局； （2）画岩性柱：按比例尺自上而下累积厚度，由新到老 的顺序画出地层界线、接触关系、填充花纹； （3）地层：在岩性柱左侧标注地层单位、代号，在岩性 柱右侧对应地层单位标注厚度和进行岩性、矿产描述， 绘制层序地层划分或海平面变化曲线等内容； （4）完善：图名、比例尺、图例（顺序：碎屑岩（粗— 细）、化学岩、岩浆岩、变质岩、断层（正、逆）、不 整合（角度、平行不整合））等； （5）注明资料来源、责任表 （6）认真检查、核对数据及资料，提交老师审核通过后 着墨清绘。
地层综合柱状图作图方法 ppt课件
– 按照规格写好图名（最好用隶书体写）、比 例尺、制图年、月、日，制图者及制图机关；
– 画出所用图例。沉积岩按粗屑、细屑、化学 岩的顺序排列，然后画岩浆岩、变质岩及其 它图例
• 后期工作
– 认真检查、核对，做到准确无误； – 待审检通过后着墨清绘或转绘到地质图左侧
• 绘图工作
–按照格式画好图框，图框的长短要根据地层的总厚 度，每格的宽度应该根据内容的多少来确定;
– 据厚度资料及所要表示内容合理规划图面布局、确 定比例尺；
– 由新到老自上而下按比例尺及岩性花纹绘制岩性柱 状图，注意上下单位之间的关系；
地层综合柱状图作图 方法 – 依次填好时代、代号、厚度等项内容；
(m)
0.8 0.8 0.8 0.8 1.6 0.8 0.8 0.8
2.5
13.3
矿产
2
1 图名 周口店地区综合地层柱状图
1 单 位 中 国地 质大 学(北京 )++++班 1 制 图人 +++ 指 导老 师 +++ 1 比 例尺 1:5000 编 号
1 日期
1.5
资料来源 修编
2
2.5
2
地 层 综 合 柱 状 图 作 图 方
地层综合柱状图作图方法
地层综合柱状 图作图方法
I. 综合柱状图概念及编图 意义
II. 图件表示内容 III. 编图程序 IV. 编图的技术要求 V. 图件的格式及范例
地层综合柱状图作图方法
• 概念 – 用图表综合的方式，将研究区域内有 关地质资料加以综合，用柱状图形式 按一定比例尺并附简要文字描述编制 而成的图件。
地层综合柱状图作图方法
景儿峪组（Qbj）：下部以中层板状大理岩为主，单层厚度向上变薄，并渐夹有钙质千枚岩，而且有增厚趋势，为正常浅海沉积。厚55m，与下伏地层呈整合接触。 下古生界 寒武系（） 府君山组（ 1f）：中厚层青灰色豹皮灰岩及纹带状白云质灰岩。含化石：Redlichia sp.（莱德里基虫),为泻湖-潮上带沉积环境。厚25m，与下伏地层呈平行不整合接触，代表了一次构造升降运动——蓟县运动。 馒头组及毛庄组（ 1+2m ）：灰色千枚状板岩夹褐黄色白云岩透镜体两层，为干热气候条件下滨海沉积。厚为46m，与下伏地层呈整合接触。 徐庄组（ 2 x）：底部深灰色中厚层灰岩，向上为灰绿色板岩夹中层灰岩，局部夹鲕粒灰岩，顶部为含孔雀石薄膜的灰绿色板岩，为干热气候条件下滨海沉积。厚41m，与下伏地层呈整合接触。
黄院组（ 3h ）：下部以灰黄色薄-中厚层泥质条带灰岩为主，夹数层鲕粒灰岩；上部为豹皮状灰岩与纹带灰岩及白云质灰岩。含化石：Ptychaspis sp.（褶盾虫）, Blackwelderia sp.(蝴蝶虫)。为滨浅海沉积，相对张夏组海水变浅。厚123m，与下伏地层呈整合接触。
张夏组（2z）：灰色板岩夹中层鲕粒灰岩，为浅海高能环境下产物。厚36m，与下伏地层呈整
贰
叁
肆
伍
陆
提 纲
综合柱状图概念及编图意义
图件表示内容
编图程序
编图的技术要求
图件的格式及范例
各地层特征
用图表综合的方式，将研究区域内有关地质资料加以综合，用柱状图形式按一定比例尺并附简要文字描述编制而成的图件。
概念
反映区域内地质发展历史、地质条件、地层特征
编图意义
一、综合柱状图概念及编图意义
01
据厚度资料及所要表示内容合理规划图面布局、确定比例尺； 由新到老自上而下按比例尺及岩性花纹绘制岩性柱状图，注意上下单位之间的关系；
地层综合柱状图作图方法共23页
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
地层综合柱状图作图方法
46、法律有权打破平静。——马·格林 47、在一千磅法律里，没有一盎司仁 爱。— —英国
48、法律一多，公正就少。——托·富 勒 49、犯罪总是以惩罚相补偿；只有处 罚才能 使犯罪 得到偿 还。— —达雷 尔
50、弱者比强者更能得到法律的保护 。—— 威·厄尔
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
地层综合柱状图作图方法PPT课件
1
提纲
I. 综合柱状图概念及编图 意义
II. 图件表示内容 III. 编图程序 IV. 编图的技术要求 V. 图件的格式及范例
2
一、综合柱状图概念及编图意义
• 概念 – 用图表综合的方式，将研究区域内有 关地质资料加以综合，用柱状图形式 按一定比例尺并附简要文字描述编制 而成的图件。
1 单 位 中 国地 质大 学(北京 )++++班 1 制 图人 +++ 指 导老 师 +++ 1 比 例尺 1:5000 编 号
1 日期
1.5
资料来源 修编
2
2.5
2
8
综 合 柱 状 图 范 例
9
个人观点供参考，欢迎讨论
– 据厚度资料及所要表示内容合理规划图面布局、确 定比例尺；
– 由新到老自上而下按比例尺及岩性花纹绘制岩性柱
状图，注意上下单位之间的关系；
5
三、编图程序（续）
– 依次填好时代、代号、厚度等项内容； – 按规定绘制两侧有关的内容，并作简要文字
描述；
– 按照规格写好图名（最好用隶书体写）、比 例尺、制图年、月、日，制图者பைடு நூலகம்制图机关；
7
五、图件格式
周口店地区综合柱状图
比 例 尺 1:5000 0 50 100m
0.7 年 代 地 层 岩 石 地 层 0.7 界 系 统 群 组 段
代 号
厚 度
岩
性
柱
岩性描述及特征化石
(m)
0.8 0.8 0.8 0.8 1.6 0.8 0.8 0.8
2.5
13.3
矿产
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验七：编制地层综合柱状图实验七：编制地层综合柱状图作者：佚名文章来源：本站原创点击数： 1770 更新时间：2009-5-29一、目的要求1. 建立地层层序律的概念，熟悉地质年代表。
2. 了解地层柱状图的内容及意义，初步学会编制地层柱状图。
二、实验用品方格纸、直尺（或三角板）、铅笔、小刀与橡皮等。
三、实验内容1. 地层柱状图简介按一定比例尺和图例，将工作区地层自下而上（即从老到新）把各地层的岩性、厚度、接触关系等现象，用柱状图表的方式表示出来的图件，称地层柱状图或称柱状剖面图（图1）。
地层柱状图可分为一般地层柱状图和综合地层柱状图两类。
（1）一般地层柱状图一般地层柱状图习惯上简称地层柱状图。
它是一种原始地质图件，是根据一口钻井或一条地层剖面所确定的地层层序，地层厚度、岩性特征等资料编制的。
编制时应注意下列事项：① 应严格反映地层的生成顺序，在地层柱状图上严格按上新下老的顺序，按时代逐层绘制。
② 按比例尺要求在图上厚度达lmm的岩层，原则上均应反应出来；对矿层、标志层或具有其它重要意义的岩层，即使在图上其厚度小于lmm时，也应适当夸大给予表示，对于重要性不大岩性相仿的岩层，可适当进行归并，对一些岩性单一、厚度极大的岩层，可用省略符号适当缩短其在柱状图上的长度（见图1第l层）。
③ 在柱状图上，地层的接触关系必须用规定的符号清楚地表示出来。
国际统一规定以“————”表示整合接触，“----------”表示假整合接触和“﹏﹏”表示不整合接触。
④ 地层剖面中如果有岩浆岩时，岩体与围岩的接触关系及岩浆活动的时代等，是否应反映出来，可视情况而定，如任务是研究地层，且没有影响地层的厚度时则可以不表示；但在钻孔柱状图等图件中，则必须表示。
（2）综合地层柱状图综合地层柱状图是一种综合性图件，它是根据整个工作地区若干个钻井或若干条地层剖面资料，经过综合整理后而编制成的；它是工作区内地层、岩性特征、厚度变化、岩相、古生物的变化等情况的总结；是区域地质资料的重要组成部分。
这种图件有助于对该区地壳运动、岩浆活动及地质发展史的恢复。
综合地层柱状图的绘制方法与一般地层柱状图基本相同，但其各项内容均有综合色彩，故编图时除上述外，还需注意以下问题：① 柱状图上，不仅要表明各地层的基本岩性、岩相特征，而且要在文字中阐明其变化；对水文地质情况、含矿性等，应设专栏描述。
② 除在地层厚度栏内标注平均厚度外，不需注明最大和最小厚度，反映区内厚度的变化范围；在岩性描述时还应阐明各地层厚度在空间的变化情况与变化规律。
③ 在化石一栏中要详细列出确定地层时代的主要化石名称。
④ 必须用规定符号将工区内出露的岩浆岩体，绘画在柱状图相应的位置上。
图1 沙岗地区地层综合柱状图2．地层柱状图的格式地层柱状图应包括地层年代，地层名称、代号，柱状图（地层柱或岩性柱）、地层厚度、地层分层号，岩性描述等项目。
另外，根据图幅类型、工作目的、任务的不同，还可列出地层分布、化石名称、水文地质、工程地质、矿产位置等栏目。
因此，表格各栏目的宽度应按内容多少而定。
地层柱的宽度一般为2—3cm 为宜，若地层厚度大时可适当加宽。
分层号一栏应自下而上统一编号。
综合地层柱状图的格式，参见图1。
3．编制综合地层柱状图的方法与步骤（1）整理该区地层资料地层资料可通过搜集或实测而获得。
研究地层层位、厚度、岩性特征及其变化，作好并层和统一进行编号等工作。
（2）选取比例尺根据工作的精度和地层总厚度，选择适当的比例尺。
再按工作任务定出应表示的内容栏目，在方格纸上设计表格宽度，画好图框、表格纵线和图头（3）柱状图长度确定据地层总厚度按比例尺截取柱状图的长度，再从上至下或从下至上，逐层按累加厚度进行分层，并标注各单层厚度。
此时，应考虑到需省略、夸大与合并等地层的位置。
如果柱状图顶层为厚度较小的地层时（如第四系），为填写地层年代，可在该层上方适当地留空（见柱状图1第19层）。
图2 常见的岩性花纹与符号在编绘图件的过程中，要求做到内容准确、布局合理、线条清楚、字体工整、图面清洁美观。
（4）接触关系确定用规定符号在柱状图上表示各地层间不同类型的接触关系。
（5）花纹图案用规定的花纹与符号（图2）在柱状图上逐层填注其岩性与化石。
标注岩浆岩时应注意侵入岩与喷出岩有所不同，前者按其产状绘于相应地层的边缘（如图1第1层），而后者则与一般地层接触关系画法相同（如图1，第10、15，16层所示）。
（6）标注与描述标注地层年代、地层名称、地层代号、岩性描述等栏目。
岩性描述一栏要求简要地描述岩石特征，包括颜色、层厚、岩石名称、结构、构造和化石、矿产等。
（7）其他标注图名与比例尺，置于图框正上方。
在图框右下方绘制责任表，注明资料来源、编图者姓名和编图日期等。
在图框左下方绘制工区位置图并表示各剖面位置。
四、作业编制长江三峡地区地层综合柱状图。
比例尺选用1:10000。
地层资料如下：1. 震旦系下统（1）莲沱组厚50—247m，在莲沱典型剖面上厚102m，由莲沱镇向北东8公里至唐家坝该组尖灭，在长阳北部厚达300余m。
在黄陵背斜东南翼，它角度不整合于黑云母斜长花岗岩之上，在黄陵背斜西北翼角度不整合于崆岭群之上。
该组分为上下两部分：下部为紫红色厚层含砾石英砂岩、长石石英砂岩及石英砂岩；上部以紫红色、灰绿色细岩屑砂岩、长石砂岩和粉砂岩及流纹质晶屑玻屑凝灰岩为主。
总的趋势是碎屑岩从下到上粒级由粗变细。
含微古植物化石。
（2）南沱组厚度变化明显。
在王丰岗典型剖面上该组厚64m；在西南部姊归庙河一带厚117m，一般厚60—120m。
在黄陵背斜直接覆于莲沱组或崆岭群及黄陵花岗岩之上。
主要为一套暗绿、灰绿色夹紫红色冰碛泥砾岩。
砾石成分有花岗岩、片麻岩、片岩、千枚岩、大理岩、基性火山岩、含叠层石灰岩及脉石英等，表面有擦痕、刻痕、刻槽等，胶结物为泥砂质。
含微古植物化石。
上统（3）陡山沱组厚130-523m。
在田家园子典型剖面上厚230m，与下伏南沱组呈平行不整合接触。
自下而上分为四个岩性段：一段为中薄层灰、褐灰色细晶白云岩，底部为角砾状白云岩；二段为灰白色泥质白云岩夹黑色炭质页岩，在白云岩中常见有硅磷质结核，是我国南方重要含磷层位之一，靠近底部的灰岩透镜体中含海绵类化石；三段为中厚层细晶白云岩，含燧石结核和团块；四段为黑色炭质页岩夹泥质白云岩，含庙河生物群。
（4）灯影组与下伏陡山沱组连续沉积，自下而上可分为四个岩性段。
①蛤蟆井段：厚135m。
为一套灰白色硅质内碎屑白云岩夹白云岩和砾屑白云岩，顶部夹少量燧石条带或燧石团块。
含疑源类化石。
②石板滩段：厚148m。
黑色薄层含有机质细晶灰岩夹燧石条带或燧石团块。
含疑源类、文德带藻化石等。
③白马沱段：厚390m。
为浅灰、灰白色块状细晶白云岩、硅质白云岩夹燧石条带或团块，顶部鸟眼构造发育。
底部产蠕虫动物化石及大量微古植物。
④天柱山段：厚0.7—5m。
纹层状微晶白云岩、泥质白云岩、内碎屑白云岩夹不规则的硅磷质条带。
上部产丰富的多门类小壳动物化石；下部产遗迹化石，其时代属寒武纪早期。
2. 寒武系三峡地区的寒武系广泛分布于黄陵背斜及长阳背斜周缘，出露完整，构造简单，其中黄陵背斜东翼的寒武系一直是我国南方寒武系划分对比的标准之一。
下统（1）水井沱组厚24—80m。
下部为黑色炭质页岩、黑色页岩夹白云质灰岩透镜体或薄层灰岩；上部为灰黑色薄层灰岩与黑色、灰黑色薄板状泥灰岩或含灰质页岩互层。
富含三叶虫化石，如Hupeidiscus（湖北盘虫），以及腕足类、海绵古针、软舌螺等。
（2）石牌组厚158—301m。
为黄绿、灰绿色砂质页岩、粉砂岩夹薄层灰岩或鲕状灰岩。
产三叶虫：Redlichia（莱得利基虫）、Palaeolenus（古油栉虫），及腕足类化石等。
（3）天河板组厚81—100m。
由深灰色、灰黑色薄至中厚层泥质条带灰岩夹鲕状灰岩和豆状灰岩组成，上部夹少量粉砂质页岩。
产三叶虫：Megapalaeolenus（大油栉虫）、古杯类及少量腕足类化石。
（4）石龙洞组厚106—129m。
石龙洞一名来自宜昌石牌附近一岩溶洞，内有因喀斯特作用而塑造的所谓“宜昌石龙”而得名。
由褐灰色、灰色和灰白色厚层至块状白云岩、灰质白云岩组成。
中统（5）覃家庙群根据岩性特征分为二组，自下而上：①磕膝包组：厚107m。
为灰色、灰白色薄至中厚层白云岩，波痕发育。
下部白云岩中常含硅质条带或结核；上部含石膏和石盐假晶。
产三叶虫Anomocarella（小无肩虫）和腕足类化石。
②官山垴组：厚129—166m。
底部为一层薄层—中厚层长石石英砂岩；下部为薄层白云岩与薄层泥质白云岩互层；上部为中厚层白云岩夹薄层泥质白云岩，含叠层石。
上统（6）三游洞群厚678m。
可进一步划分为二组：新坪组、雾渡河组。
岩性主要为厚层至块状白云岩、白云质灰岩及少量灰岩，局部具硅质条带，化石稀少。
时代为中寒武世晚期至晚寒武世。
2. 奥陶系下统（1）南津关组厚114m。
根据岩性组合可分三段：下部灰岩段（厚24m），中部白云岩段（45m），上部灰岩段（45m）。
其中，下段底部产笔石：Dictyonema（网格笔石），三叶虫：Asaphellus（小栉虫）、Dactylocephalus（指纹头虫），腕足类和头足类化石。
（2）分乡组厚53m。
以黄绿色页岩出现为标志与下伏南津关组区分。
由灰岩夹页岩组成，各门类化石丰富，主要有笔石：Acanthograptus（刺笔石），三叶虫：Tungtzuella（桐梓虫）、Asaphopsis（栉壳虫）等。
（3）红花园组厚24.2m，岩性较单一，一般为黑灰色厚层至巨厚层灰岩，以产丰富的头足类、海绵类为特点，偶尔夹有少许黄绿色薄层页岩。
其中有头足类：Coreanoceras（朝鲜角石）、Manchuroceras（东北角石）。
（3）大湾组厚63.2m。
该组化石异常丰富，按岩性可分为上、中、下三个岩段：下段：浅灰、灰绿色薄层至中层瘤状生物灰岩，夹少许黄绿色、灰绿色泥岩，厚22.1m。
化石丰富。
产笔石：Didymograptus（对笔石）、Phyllograptus （叶笔石）、Azygograptus（断笔石）；腕足类：Yangtzeella（扬子贝）、Sinorithis（中华正形贝）；三叶虫等。
中段：紫红、少许灰绿色薄层至中层灰岩。
厚13.1m。
产头足类：Protocycloceras（前环角石）、Chisiloceras（吉赛尔角石）、Dideroceras （长颈角石）等。
上段：黄绿、灰绿色薄层至中层瘤状生物灰岩，夹少许灰绿或黄绿色泥岩，厚28m。
化石极为丰富，主要有笔石：Glyptograptus（雕笔石）、Tetragraptus （四笔石）；头足类：Protocycloceras（前环角石）、Chisiloceras（吉赛尔角石）、Dideroceras（长颈角石）、Michelinoceras（米契林角石）；腕足类：Martellia（马特贝）、Yangtzeella（扬子贝）等。
