磁悬浮轴承简介
磁悬浮轴承的性能分析与实验研究
磁悬浮轴承的性能分析与实验研究磁悬浮轴承是一种利用磁力将旋转机械设备浮起并保持稳定运行的轴承系统。
相较于传统的机械轴承，磁悬浮轴承具有更低的摩擦和磨损、更高的转速、更小的振动和噪音、以及更高的可靠性和寿命。
因此，磁悬浮轴承在航空、能源、高速列车等领域具有广泛的应用前景。
磁悬浮轴承的性能分析是研究和开发磁悬浮轴承技术的重要环节。
为了提高磁悬浮轴承的性能，研究人员需要详细分析其各项参数的影响以及相互之间的关系。
这包括磁力的大小和方向、悬浮稳定性、动力性能等。
通过对磁悬浮轴承的性能分析，可以优化设计、改进控制策略，使其更好地适应实际工作需要。
要进行磁悬浮轴承性能分析，首先需要建立数学模型。
这个模型将考虑轴承的工作原理、磁力场分布、力学特性等因素，以便对磁悬浮轴承的性能进行定量描述。
然后，通过仿真软件或实验装置对模型进行测试和验证。
模型测试的结果将显示磁悬浮轴承的性能指标，如轴向力、径向力、刚度、阻尼等。
进一步分析这些指标的变化规律，可以得到磁悬浮轴承在不同工况下的工作性能。
在性能分析的基础上，磁悬浮轴承的实验研究也是不可或缺的。
通过实验可以验证模型的准确性，并获取更真实的性能数据。
例如，在振动控制方面，可以通过实验来确定合适的振动传感器和控制器，以实现对磁悬浮轴承的精确控制。
同时，实验也可以测试磁悬浮轴承的寿命和可靠性，以及与其他部件的兼容性等。
磁悬浮轴承的性能分析与实验研究不仅仅是一种技术研发工作，更是一种科学探索。
例如，研究人员可以通过对磁悬浮轴承材料的物理性质和结构的研究，探索新的材料和制造工艺，以提高磁悬浮轴承的性能。
此外，还可以通过对磁悬浮轴承的动力学特性的研究，解决轴承在高速运动时的失稳问题，以实现更高的转速和更好的稳定性。
总之，磁悬浮轴承的性能分析与实验研究对于磁悬浮轴承技术的发展和应用至关重要。
通过准确分析各项参数和模型的验证，可以优化设计和控制策略，提高磁悬浮轴承的性能。
同时，通过实验研究，可以验证模型的准确性，获取更真实的性能数据，并解决实际工程应用中的问题。
磁悬浮轴承原理
磁悬浮轴承原理磁悬浮轴承是一种高精度、高速度、无接触的轴承，具有很多优点，如低摩擦、低振动、长寿命等。
它主要由控制系统和轴承系统两部分组成，其中轴承系统是实现磁悬浮的关键部分。
本文将详细介绍磁悬浮轴承的原理及其构造。
一、磁悬浮原理1.1 磁力平衡原理磁悬浮轴承利用电磁力来支撑转子，使其不接触定子。
当转子偏离中心位置时，控制系统会根据传感器信号调整电流大小和方向，使得电磁力与重力平衡。
这种平衡状态下，转子可以在空气中自由旋转。
1.2 磁场产生原理为了实现磁力平衡，需要在定子和转子之间产生一个稳定的电磁场。
常用的方法是采用永久磁体和电枢线圈相互作用产生的永久磁场和交变电流产生的交变磁场叠加在一起形成稳定的磁场。
这种方法被称为永磁电磁混合悬浮。
1.3 磁悬浮轴承的分类根据磁场的产生方式，磁悬浮轴承可分为永磁电磁混合悬浮、全电磁悬浮和超导磁悬浮三种。
其中，永磁电磁混合悬浮是最常用的一种。
二、永磁电磁混合悬浮原理2.1 永久磁体产生稳定场在永久磁体的作用下，定子上形成一个稳定的永久磁场。
这个稳定的永久磁场可以提供一个方向和大小不变的参考系，使得转子在旋转时保持相对位置不变。
2.2 交变电流产生控制力在转子上装有线圈，当外加交变电流时，在线圈周围形成一个交变的电流场。
由于转子在这个交变电流场中运动，会感受到一个与线圈中电流方向相反的控制力。
通过调整交变电流方向和大小，可以实现对转子位置和运动状态的精确控制。
2.3 稳定性分析在理想情况下，永磁电磁混合悬浮可以实现完美的平衡和控制。
但实际上，由于永久磁体和线圈之间存在磁场耦合和温度漂移等因素，会导致系统的稳定性变差。
因此，在设计和制造过程中需要考虑这些因素，并采取相应的措施来提高系统的稳定性和可靠性。
三、磁悬浮轴承结构3.1 定子结构定子是支撑转子并产生稳定磁场的部件。
它通常由铜线圈、铁芯和永久磁体组成。
铜线圈通过外部电源供电，产生交变电流场；铁芯起到传导磁场和支撑转子的作用；永久磁体产生一个稳定的永久磁场。
磁悬浮轴承的特点
磁悬浮轴承的特点磁悬浮轴承是一种新型的轴承技术，与传统机械轴承相比，具有许多优点，例如无接触、无磨损、高速、低噪音、长寿命、低维护费用等。
以下是磁悬浮轴承的特点：1. 无接触：磁悬浮轴承不需要任何物理接触，它是通过磁力场来支撑转子。
这种无接触的特性使磁悬浮轴承能够运行在超高速的情况下，并且不会因为接触而产生磨损。
2. 高转速：由于没有摩擦力和磨损，磁悬浮轴承可以在非常高的转速下运行。
实际上，磁悬浮轴承被广泛用于高速列车和电力发电机中。
3. 低噪音：相比传统的机械轴承，磁悬浮轴承的运行非常安静，只有很少的噪音。
这种低噪音的特性使得磁悬浮轴承成为一种理想的机械轴承，特别是在噪声敏感的环境中。
4. 长寿命：传统机械轴承在运行一段时间后就会因为磨损而需要更换，但是磁悬浮轴承不存在这个问题。
由于没有磨损，磁悬浮轴承可以运行非常长时间而不需要定期更换零部件。
5. 低维护费用：由于磁悬浮轴承没有磨损，因此维护费用非常低。
与传统机械轴承相比，磁悬浮轴承的维护费用要低得多。
6. 高精度：磁悬浮轴承能够提供非常高的精度，这是由于磁力场的性质决定的。
由于没有磨擦力和物理接触，磁悬浮轴承的转子能够保持非常平稳的旋转，从而可以提供非常高的精度。
7. 安全性高：磁悬浮轴承不需要使用润滑油，因此可以避免因为润滑油泄漏引起的火灾和爆炸事故。
另外，磁悬浮轴承的转子可以自由旋转，即使在断电的情况下也能够保持安全，这使得磁悬浮轴承非常适用于一些对安全要求很高的应用场合，例如核电站等。
总之，磁悬浮轴承具有许多优点，不仅可以提高设备的性能，而且可以降低维护费用和提高设备的可靠性。
由于这些特点，磁悬浮轴承正在逐渐地被广泛使用，并且在未来会有更多的应用。

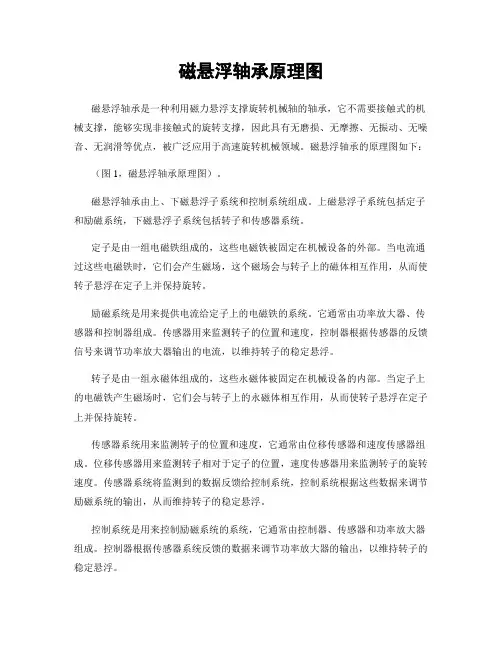

磁悬浮轴承原理图
磁悬浮轴承原理图磁悬浮轴承是一种利用磁力悬浮支撑旋转机械轴的轴承，它不需要接触式的机械支撑，能够实现非接触式的旋转支撑，因此具有无磨损、无摩擦、无振动、无噪音、无润滑等优点，被广泛应用于高速旋转机械领域。
磁悬浮轴承的原理图如下：（图1，磁悬浮轴承原理图）。
磁悬浮轴承由上、下磁悬浮子系统和控制系统组成。
上磁悬浮子系统包括定子和励磁系统，下磁悬浮子系统包括转子和传感器系统。
定子是由一组电磁铁组成的，这些电磁铁被固定在机械设备的外部。
当电流通过这些电磁铁时，它们会产生磁场，这个磁场会与转子上的磁体相互作用，从而使转子悬浮在定子上并保持旋转。
励磁系统是用来提供电流给定子上的电磁铁的系统。
它通常由功率放大器、传感器和控制器组成。
传感器用来监测转子的位置和速度，控制器根据传感器的反馈信号来调节功率放大器输出的电流，以维持转子的稳定悬浮。
转子是由一组永磁体组成的，这些永磁体被固定在机械设备的内部。
当定子上的电磁铁产生磁场时，它们会与转子上的永磁体相互作用，从而使转子悬浮在定子上并保持旋转。
传感器系统用来监测转子的位置和速度，它通常由位移传感器和速度传感器组成。
位移传感器用来监测转子相对于定子的位置，速度传感器用来监测转子的旋转速度。
传感器系统将监测到的数据反馈给控制系统，控制系统根据这些数据来调节励磁系统的输出，从而维持转子的稳定悬浮。
控制系统是用来控制励磁系统的系统，它通常由控制器、传感器和功率放大器组成。
控制器根据传感器系统反馈的数据来调节功率放大器的输出，以维持转子的稳定悬浮。
总的来说，磁悬浮轴承利用电磁力实现了旋转机械轴的非接触式支撑，它由上、下磁悬浮子系统和控制系统组成，通过励磁系统和传感器系统来实现转子的稳定悬浮。
磁悬浮轴承具有无磨损、无摩擦、无振动、无噪音、无润滑等优点，被广泛应用于高速旋转机械领域。
磁悬浮轴承简介
磁力轴承简介磁悬浮轴承又称磁力轴承，是目前世界上公认的高新技术之一。
陆地上广泛采用的是主动控制磁悬浮轴承（简称主动磁轴承-AMB），它是利用可控磁场力提供无接触支承、使转子稳定悬浮于空间且其动力学性能可由控制系统调节的一种新型高性能轴承，是一种典型的机电一体化产品。
其技术涉及到机械学、电磁学、电子学、材料学、转子动力学、控制理论和计算机科学等。
由于磁力轴承具有无接触、无磨损、高速度、高精度、无需润滑和密封等一系列优良品质（能耗是传统机械轴承的5-20%，是空气静压轴承的10-20%；若用于机床，其切除量可提高3-6倍，进给速度提高5-10倍，切屑力降低30%），是本世纪最有发展前途的主导轴承之一。
一、发展历史简述1972年，法国最早将磁力轴承用于通讯卫星的导向飞轮支承上。
美国于1983年在航天飞机的实验室真空泵上采用了磁力轴承。
1986年日本在H-1火箭进行的磁浮飞轮空间实验上获得了成功应用。
民用第一个产品是1983年，第五届欧洲机床展上，S2M公司展出了磁悬浮电主轴部件。
二、主要性能参数目前，磁力轴承可达的技术指标范围至少为：1）转速：（0~8）×105 r/min2）直径14~600 mm3）单个轴承承载力：（0.3~5）×104 N4）使用温度范围：-253~450 °C三、应用范围根据国际上发表的文献统计，磁力轴承可推广应用的领域如下表（此外还可用于飞轮储能、减震器、尖端武器等）：四、应用图解典型的五自由度磁轴承-转子系统工作原理及其应用参见下页附图。
五、国内发展及应用现状国内磁力轴承的发展及应用，整体还停留在实验室研究阶段，工业应用很少，水平要落后世界先进水平10-20年。
但在某些方面的研究已经接近甚至达到世界先进水平。
国内在磁力轴承研究具有代表性的机构有清华大学和浙江大学（主要致力于磁轴承高频电主轴和阻尼器的研究）、上海交大和上海微电机研究所（惯性器件和仪器）、西安交大（磁力轴承力学特性研究）、哈工大和广州机床研究所（卫星姿态控制飞轮和机床主轴）等数十家。

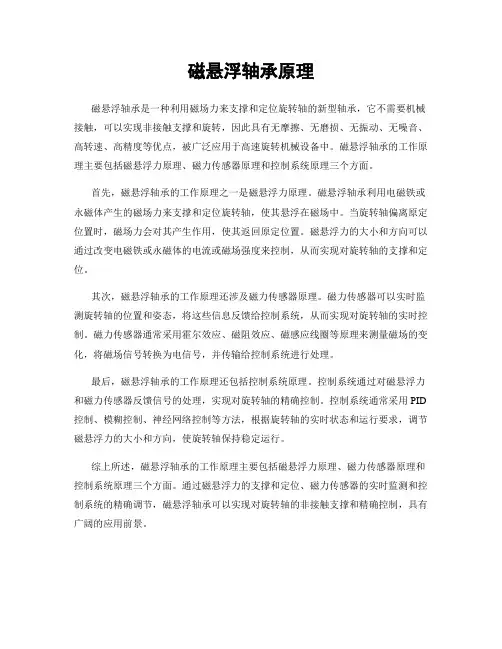

磁悬浮轴承原理
磁悬浮轴承原理
磁悬浮轴承是一种利用磁场力来支撑和定位旋转轴的新型轴承，它不需要机械接触，可以实现非接触支撑和旋转，因此具有无摩擦、无磨损、无振动、无噪音、高转速、高精度等优点，被广泛应用于高速旋转机械设备中。
磁悬浮轴承的工作原理主要包括磁悬浮力原理、磁力传感器原理和控制系统原理三个方面。
首先，磁悬浮轴承的工作原理之一是磁悬浮力原理。
磁悬浮轴承利用电磁铁或永磁体产生的磁场力来支撑和定位旋转轴，使其悬浮在磁场中。
当旋转轴偏离原定位置时，磁场力会对其产生作用，使其返回原定位置。
磁悬浮力的大小和方向可以通过改变电磁铁或永磁体的电流或磁场强度来控制，从而实现对旋转轴的支撑和定位。
其次，磁悬浮轴承的工作原理还涉及磁力传感器原理。
磁力传感器可以实时监测旋转轴的位置和姿态，将这些信息反馈给控制系统，从而实现对旋转轴的实时控制。
磁力传感器通常采用霍尔效应、磁阻效应、磁感应线圈等原理来测量磁场的变化，将磁场信号转换为电信号，并传输给控制系统进行处理。
最后，磁悬浮轴承的工作原理还包括控制系统原理。
控制系统通过对磁悬浮力和磁力传感器反馈信号的处理，实现对旋转轴的精确控制。
控制系统通常采用PID 控制、模糊控制、神经网络控制等方法，根据旋转轴的实时状态和运行要求，调节磁悬浮力的大小和方向，使旋转轴保持稳定运行。
综上所述，磁悬浮轴承的工作原理主要包括磁悬浮力原理、磁力传感器原理和控制系统原理三个方面。
通过磁悬浮力的支撑和定位、磁力传感器的实时监测和控制系统的精确调节，磁悬浮轴承可以实现对旋转轴的非接触支撑和精确控制，具有广阔的应用前景。
磁悬浮轴承在高速列车中的应用研究
磁悬浮轴承在高速列车中的应用研究引言随着现代交通技术的发展，高速列车的出现为人们的出行提供了更加便捷和高效的方式。
作为高速列车的重要组成部分，轴承承担着支持车辆运行和保证安全稳定的重要角色。
磁悬浮轴承，作为一种创新的轴承技术，具有许多优势，因此在高速列车中得到了广泛的应用。
本文旨在研究磁悬浮轴承在高速列车中的应用，以期为进一步提升高速列车运行效率和安全性提供参考。
一、磁悬浮轴承技术概述磁悬浮轴承是一种使用电磁力来支撑和悬浮车辆的轴承系统。
相对于传统的机械轴承，磁悬浮轴承由磁悬浮系统和磁悬浮自控系统组成，具有以下优势：1. 无接触：磁悬浮轴承采用磁力悬浮原理，不需要任何实际物理接触，因此摩擦和磨损减少，大大延长了轴承的使用寿命。
2. 高速：由于无接触，磁悬浮轴承可以实现高速旋转而不受限制，减少了动力损耗和振动，提高了车辆的运行效率和平稳性。
3. 高精度：磁悬浮轴承可以通过调节磁力的大小和方向来实现精确的支撑和悬浮，确保车辆在运行过程中的稳定性和安全性。
二、磁悬浮轴承在高速列车中的应用1. 提高列车速度和运行效率：磁悬浮轴承可以消除传统轴承的摩擦，减少了能量损耗和磨损，从而提高列车的速度和运行效率。
同时，由于磁悬浮轴承具有高速和高精度的特点，可以减少车辆的摇摆和晃动，使乘客在高速行驶时体验更加平稳舒适的乘坐感。
2. 提高车辆安全性：磁悬浮轴承具有较高的支持力和控制精度，可以大大减少列车脱轨的风险。
同时，磁悬浮轴承还可以实时监测轴承和列车运行状态，预测潜在的故障，并采取相应的措施，以确保列车的安全运行。
3. 减少能源消耗和环境污染：由于磁悬浮轴承减少了能量损耗，可以减少列车的能源消耗和排放，从而降低了对环境的污染。
此外，磁悬浮轴承的无接触特性也减少了噪音和振动的产生，提高了列车的运行舒适性和周围环境的质量。
三、磁悬浮轴承在高速列车中的挑战尽管磁悬浮轴承在高速列车中具有许多优势，但仍面临一些挑战。
1. 能源效率和成本：磁悬浮轴承的制造和维护成本相对较高，且对能源的需求较大。
磁悬浮轴承--电磁轴承
磁悬浮轴承的分类
按磁场力的来源
电磁铁型
永久磁铁型
电磁铁和永久磁 铁混合型
二、电磁轴承工作原理及数学模型
定义：利用电场力、磁 场力使轴悬浮的滑动轴承。 • 组成：实际使用的电 磁轴承一般由径向轴承、 推力轴承、伺服控制回路、 阻尼器、速度传感器或位 置传感器等组成。 • 分类：根据使轴承悬 浮的力的来源的分类如右 图所示。 •
3.转子系统的故障诊断
（1）.当转子处于磁悬浮状 态但不旋转时 采用振动与测试系统 进行振动测试，并采用自 身的加速度传感器测试转 子处于悬浮状态但不旋转 时的振动规律。根据转子 的三个独立方向的振动频 率和幅值并不相同，但没 有明显差异这个结论，当 测试结果得出的振动特性 与上述结论不同时，即为 转子出现故障。
PCI-1711数据采集模块
PCI一1711工控卡组成框图
（1）. 控制系统中A/D转换器的故障诊断方法：输入标 准模拟信号，检测转换后的数字信号，与理论上的数字信 号进行比较。具体操作过程采用“三点检测法”，所谓 “三点检测法”就是输入的模拟信号分别为最大值(sv)、 中间值(2.5v)和最小值(Ov)，检测相应的12位数字信号。 （2）.D/A转换部分的故障诊断方法是:用程序控制12位 数字量从全“0”依次均匀增大到全“1”，用示波器观察 所产生的模拟信号，应为均匀的锯齿波，从波形不仅可以 看出模拟电压的最大值和最小值，而且还能看出锯齿波在 一个周期内是否是理想直线。
• 优点：电磁轴承因轴与轴承无直接接触，不需润滑，能在 真空中和很宽的温度范围内工作，摩擦阻力小，不受速度 限制（有的转速高达2300万转/分,线速度高达3倍音速）, 使用寿命长,结构可多样化。 • 缺点：静电轴承需要很大的电场强度,应用受到限制，只 能在少数仪表中使用。
磁悬浮轴承
磁悬浮轴承3分（内容丰富）编辑词条摘要磁悬浮轴承(Magnetic Bearing) 是利用磁力作用将转子悬浮于空中，使转子与定子之间没有机械接触。
其原理是磁感应线与磁浮线成垂直，轴芯与磁浮线是平行的，所以转子的重量就固定在运转的轨道上，利用几乎是无负载的轴芯往反磁浮线方向顶撑，形成整个转子悬空，在固定运转轨道上。
与传统的滚珠轴承、滑动轴承以及油膜轴承相比，磁轴承不存在机械接触，转子可以运行到很高的转速，具有机械磨损小、能耗低、噪声小、寿命长、无需润滑、无油污染等优点，特别适用于高速、真空、超净等特殊环境中。
磁悬浮事实上只是一种辅助功能，并非是独立的轴承形式，具体应用还得配合其它的轴承形式，例如磁悬浮+滚珠轴承、磁悬浮+含油轴承、磁悬浮+汽化轴承等等。
这项技术并没有得到欧美国家的认可。
编辑摘要目录-[ 隐藏 ]1.1概述2.2工作原理编辑本段|回到顶部概述利用磁力使物体处于无接触悬浮状态的设想由来已久, 但实现起来并不容易。
早在1842 年, Ea rn show 就证明: 单靠永久磁体是不能将一个铁磁体在所有 6 个自由度上都保持在自由稳定的悬浮状态的.然而, 真正意义上的磁悬浮研究是从本世纪初的利用电磁相吸原理的悬浮车辆研究开始的。
1937 年, Kenp er 申请了第一个磁悬浮技术专利, 他认为要使铁磁体实现稳定的磁悬浮, 必须根据物体的悬浮状态不断的调节磁场力的大小, 即采用可控电磁铁才能实现,这一思想成为以后开展磁悬浮列车和磁悬浮轴承研究的主导思想。
伴随着现代控制理论和电子技术的飞跃发展, 本世纪 60 年代中期对磁悬浮技术的研究跃上了一个新台阶。
英国、日本、德国都相继开展了对磁悬浮列车的研究。
磁悬浮轴承的研究是磁悬浮技术发展并向应用方向转化的一个重要实例。
据有关资料记载: 1969 年, 法国军部科研实验室(L RBA ) 开始对磁悬浮轴承的研究; 1972 年,将第一个磁悬浮轴承用于卫星导向轮的支撑上, 从而揭开了磁悬浮轴承发展的序幕。
磁悬浮轴承原理
磁悬浮轴承原理
磁悬浮轴承是一种高精密、高速度、无接触的轴承系统，广泛应用于旋转机械设备中。
磁悬浮轴承通过磁场力使得转子悬浮在轴承上，从而实现无接触的运转。
其原理如下：
1. 磁力悬浮：磁悬浮轴承由固定部分和转子部分组成。
固定部分包括铁芯和磁体，转子部分包括转子和磁体。
当外部电源通过固定部分的磁体通电时，磁体会产生磁场。
在转子部分的磁体通电的情况下，磁场产生一个与固定部分相互作用的力。
这个力能够使得转子部分悬浮在固定部分的磁场中。
2. 反馈控制：为了保持转子部分的稳定悬浮，磁悬浮轴承还需要反馈控制系统。
反馈控制系统通过传感器感知转子的位置、速度和轴线方向，将这些信息传递给控制器。
控制器根据传感器的反馈信息，调整固定部分的磁场力大小和方向，使得转子部分保持稳定的悬浮状态。
通过不断的调整磁场力，磁悬浮轴承能够抵消转子产生的不稳定力，实现高速旋转的精确控制。
3. 磁浮轴承的优势：与传统的机械轴承相比，磁悬浮轴承具有许多优势。
首先，它可以实现高速运转，因为没有直接的接触，摩擦损耗很小。
其次，磁悬浮轴承可以实现无摩擦、无磨损的运行，可以大大延长机械设备的寿命。
此外，磁悬浮轴承可以精确控制转子的位置和速度，提高运行的稳定性和精度。
最后，由于没有润滑油，磁悬浮轴承的维护成本较低，更加环保。
综上所述，磁悬浮轴承通过磁力悬浮和反馈控制的原理，实现
了无接触、高速度、高精密的轴承系统。
它在机械制造、电力传输、航空航天等领域具有广泛的应用前景。
磁悬浮轴承原理
磁悬浮轴承原理磁悬浮轴承是一种利用电磁力来支撑旋转机械轴的高新技术轴承，它主要由定子和转子两部分组成。
磁悬浮轴承的工作原理是利用电磁力的斥力和吸力来支撑和控制转子的运动，从而实现对转子的非接触支撑和定位。
磁悬浮轴承具有无接触、无摩擦、无磨损、低振动、低噪音、高旋转精度等优点，因此在高速、超高速旋转机械领域有着广泛的应用。
磁悬浮轴承的工作原理主要包括电磁力支撑原理和控制原理两个方面。
首先，我们来看电磁力支撑原理。
磁悬浮轴承的定子上布置有多个电磁线圈，当这些线圈通电后，会产生磁场。
而转子上也安装有多个永磁体，当定子线圈通电后，产生的磁场与转子上的永磁体相互作用，从而产生斥力和吸力，支撑和控制转子的运动。
通过控制定子线圈的电流大小和方向，可以实现对转子的稳定支撑和定位。
其次，我们来看控制原理。
磁悬浮轴承的控制系统通常由传感器、控制器和执行器组成。
传感器用于检测转子的位置、速度和加速度等参数，将这些参数传输给控制器。
控制器根据传感器反馈的参数，通过对定子线圈的电流进行调节，实现对转子的稳定支撑和定位。
执行器则根据控制器的指令，控制定子线圈的电流大小和方向，从而实现对转子的精确控制。
总的来说，磁悬浮轴承的工作原理是利用电磁力的斥力和吸力来支撑和控制转子的运动，实现对转子的非接触支撑和定位。
通过精密的控制系统，可以实现对转子的稳定支撑和高精度定位，从而满足高速、超高速旋转机械对轴承的高要求。
综上所述，磁悬浮轴承的工作原理是一种先进的非接触式轴承技术，具有许多优点，对于高速、超高速旋转机械具有重要的应用价值。
随着科学技术的不断发展，相信磁悬浮轴承技术将会得到更广泛的应用和进一步的改进。
磁悬浮轴承
磁悬浮轴承主要是利用磁力作用将转子悬浮于空中，使转子与定子之间没有机械接触的一种新型、高性能轴承，已被美国专利局受理为发明专利。
据李国坤教授介绍，国家机械工业风力机械产品质量监督检测中心对这台全永磁悬浮风力发电机检测后认为，加装了全永磁悬浮轴承的风力发电机，发电输出功率可提高20%以上，即在相同风速前提下，可比传统风力发电机提高20%的发电量。
磁悬浮轴承技术1、单自由度磁悬浮装置右图所示为永磁、电磁混合磁悬浮装置，利用永磁实现磁悬浮可节省能源，而且体积小，承载力大，是磁悬浮领域倍受重视的发展方向之一。
左图是基于 DSP 数字控制的可旋转磁悬浮装置，悬浮球的高度和转速可自动调节，可实现快速最优控制、模糊控制、变结构控制等多种控制方案。
单自由度磁悬浮装置 不仅可以用作演示教具，亦可用于广告装置、城市标志物、玩具以及高科技展示等2、磁悬浮轴承电主轴右图为山东科技大学磁悬浮研究中心研制的磁悬浮轴承电主轴之一，转速0—30000（转/分）可调。
可用于高速旋转机械 、 高速加工机床 、 超洁净环境、飞轮储能、风力发电机等。
下图为五自由度磁悬浮轴承在单个方向上的结构示意图。
位移传感器检测转子的轴偏差信号，并转换送入控制器，功率放大器控制电磁铁中的电流，产生的电磁力保证转子稳定悬浮于设定位置。
磁悬浮轴承(0)磁悬浮轴承是一种新型高性能轴承。
与传统滚珠轴承、滑动轴承以及油膜轴承相比，磁轴承不存在机械接触，转子可以达到很高的运转速度，具有机械磨损小、能耗低、噪声小、寿命长、无需润滑、无油污染等优点，特别适用高速、真空、超净等特殊环境。
可广泛用于机械加工、涡轮机械、航空航天、真空技术、转子动力学特性辨识与测试等领域，被公认为极有前途的新型轴承。
我国对磁轴承的研究始于50年代末，后因各种原因进展不快，近十年才引起科研单位的足够重视。
清华大学工程物理系的赵鸿宾教授从1988年致力于此项研究，赵教授介绍说，磁轴承属机电一体化产品，是控制理论、电子电力、电磁学、转子动力学及计算机科学等学科交叉的结晶，进行这项研究，有很强的学科意义。
磁悬浮轴承的分类
磁悬浮轴承的分类磁悬浮轴承是新能源汽车、高速列车等领域中应用最广泛的高精度非接触型轴承系统。
磁悬浮轴承主要由两部分组成，磁力和机械部分。
磁力部分即磁场，用于支撑旋转轴，使其浮起，不用直接接触任何机械零部件；机械部分则负责支撑和传动。
磁悬浮轴承可以分为以下几种类型：1. 电磁悬浮轴承电磁悬浮轴承是最常见的磁悬浮轴承类型之一，利用电磁感应原理，通过外加磁场使得旋转轴浮起来，达到支撑的效果。
电磁悬浮轴承可以实现调节磁场的大小、方向和位置，以便控制旋转轴的位移和转动，从而达到高精度的支撑和传动效果。
但是，电磁悬浮轴承在磁场控制和能耗方面存在一定的问题。
感应悬浮轴承是利用电磁感应原理实现轴承支撑的一种技术。
它通过高频变流器将交流电转换成高速磁场，使之对转子进行感应耗散，从而达到支撑的效果。
感应悬浮轴承不需要外部电源，并且没有定子，因此可以实现非常高的效率和低噪声。
但是，感应悬浮轴承还需要克服电磁干扰等问题。
超导磁悬浮轴承是一种应用超导技术实现轴承支撑和传动的技术。
超导体材料在低温下可以产生超导态，这时材料表面会排除磁场，使得磁悬浮轴承实现轴承功能。
而且超导磁悬浮轴承具有较高的精度和稳定性，因此大多应用在高速列车、氢气液态泵等需要高速精度控制的领域。
但是，超导磁悬浮轴承技术成本较高，应用受到限制。
永磁悬浮轴承是利用永磁体产生的磁场支撑旋转轴的一种技术。
它与电磁悬浮轴承的区别在于，永磁悬浮轴承不需要外部电源，因此可以大大降低能耗和噪声。
永磁悬浮轴承应用范围较广，包括离心压缩机、气体离心机等需要转子高速控制的领域。
但是，永磁悬浮轴承的稳定性和精度受到永磁体磁力强度和温度的限制。
总之，磁悬浮轴承在工业生产中得到了广泛的应用，不同类型的磁悬浮轴承各有优缺点，应用场景也有所不同。
未来，随着新能源汽车、高速列车等需求的增加，磁悬浮轴承技术将进一步发展和完善。
磁悬浮轴承工作原理(一)
磁悬浮轴承工作原理(一)磁悬浮轴承工作原理什么是磁悬浮轴承？磁悬浮轴承是一种无接触、无摩擦的轴承，利用磁场来支撑和旋转轴件。
它能够有效减少摩擦损耗和机械磨损，提高设备的工作效率和寿命。
磁悬浮轴承的主要部件磁悬浮轴承由控制系统、传感器和磁场发生器构成。
控制系统控制系统是磁悬浮轴承的核心部件，负责控制磁场的强弱和方向，以保持轴承的稳定工作状态。
它根据传感器反馈的信号，实时调整磁场发生器的输出参数。
传感器传感器用于检测轴承的位移、速度和加速度等参数。
常用的传感器包括位移传感器、速度传感器和加速度传感器。
它们通过将物理量转化为电信号，传输给控制系统，进一步实现对磁场的调控。
磁场发生器磁场发生器产生磁场，用于对轴承进行支撑和悬浮。
常用的磁场发生器包括电磁铁和永磁体。
它们通过电流或永久磁铁的磁场作用，产生稳定的磁力，使轴承悬浮起来。
磁悬浮轴承的工作原理磁悬浮轴承的工作原理基于磁力的相互作用。
1.轴承主体悬浮：通过控制系统控制磁场发生器产生磁力，使轴承主体轻松悬浮在磁场中。
此时，轴承不会直接接触到任何实体表面，减少了摩擦损耗和能量消耗。
2.轴件定位：利用传感器检测轴件的位移，并传输给控制系统。
控制系统根据位移信号，通过调整磁场发生器的输出，将轴件定位在设定的位置上。
这样轴件的转动轴心始终与轴承主体重合，确保精准的旋转。
3.响应速度调节：传感器还能够检测轴件的速度和加速度等参数。
通过对速度信号的反馈控制，控制系统能够实时调节磁场的强弱，以适应工作状态的变化。
例如在负载突增时，控制系统可以迅速增大磁力，以防止轴件失去平衡。
磁悬浮轴承的应用领域磁悬浮轴承在许多领域得到了广泛应用，特别是在高速旋转机械和精密仪器中。
•高速轴承：磁悬浮轴承可以减少摩擦和磨损，实现高速旋转，提高机械效率。
•高精度测量仪器：磁悬浮轴承能够提供精确的轴心定位，保证测量结果的准确性。
•磁浮列车：磁悬浮轴承可用于实现列车的悬浮和推动，有效减少摩擦阻力，提高运行速度。
磁悬浮轴承工作原理
磁悬浮轴承工作原理
磁悬浮轴承是一种利用磁力悬浮技术来支撑旋转机械轴的轴承，它通过电磁力将转子悬浮在固定的位置，从而实现无接触支撑和旋转。
磁悬浮轴承通常由定子和转子两部分组成，定子内置电磁体，而转子则带有磁体。
在磁悬浮轴承中，通过电磁体产生的磁场和磁体之间的相互作用，使得转子可以在空气中悬浮并旋转，从而实现无摩擦、无磨损、无振动的运转。
磁悬浮轴承的工作原理主要包括磁悬浮力、轴向稳定力和控制系统三个方面。
首先，磁悬浮力是磁悬浮轴承能够实现无接触支撑的基础。
在磁悬浮轴承中，定子内的电磁体会产生磁场，而转子上的磁体则会受到电磁体产生的磁场的作用，从而产生磁悬浮力。
这种磁悬浮力可以支撑转子并使其悬浮在空气中，从而实现无接触支撑。
其次，轴向稳定力是磁悬浮轴承能够保持转子稳定旋转的关键。
在磁悬浮轴承中，通过合理设计磁场结构和控制系统，可以使得转子在旋转过程中不会产生轴向偏移，从而保持稳定旋转。
这种轴向稳定力可以有效降低转子在高速旋转时的振动和噪音，提高设备的运行稳定性和可靠性。
最后，控制系统是磁悬浮轴承能够实现精准控制和稳定运行的保障。
磁悬浮轴承的控制系统通常由传感器、控制器和执行器组成，通过实时监测转子的位置、速度和加速度等参数，并根据设定的控制策略来调节电磁体的电流，从而实现对转子的精准控制和稳定运行。
总的来说，磁悬浮轴承能够实现无接触支撑和稳定旋转，其工作原理主要包括磁悬浮力、轴向稳定力和控制系统三个方面。
通过合理设计磁场结构和控制系统，可以实现对转子的精准控制和稳定运行，从而广泛应用于高速、超高速旋转设备领域，如风力发电机组、离心压缩机、离心泵等。
2023年磁悬浮轴承行业市场调研报告
2023年磁悬浮轴承行业市场调研报告磁悬浮轴承是一项极具潜力和前景的新型智能轴承技术。
随着科技和经济的快速发展，磁悬浮轴承已经成为了众多企业关注的热点技术。
本文将从磁悬浮轴承的基本概念、发展历程、市场规模等方面进行详细阐述。
一、磁悬浮轴承的基本概念磁悬浮轴承是一种用磁场来实现机械轴承功能的一种轴承。
它是通过利用磁场的力线相互作用，使旋转轴与静止轴之间的接触能减小到极低的水平，从而实现轴承的众多优良性能。
这种轴承通常由超导磁体、控制系统、磁悬浮轴承本体等组成。
二、磁悬浮轴承的发展历程磁悬浮轴承技术实际上早在20世纪初期就已开始研究。
当时磁悬浮轴承技术主要应用于日本铁路技术，但由于技术难度较大，研究取得较少。
随着后来超导材料的研制和发展，磁悬浮轴承技术获得了飞跃式的进展。
1990年以后，德国和日本相继投入大量资金进行磁悬浮轴承的研究和开发。
经过多年的努力，磁悬浮轴承技术已经成熟，并被广泛应用于轨道交通、航空航天工程、高速机械制造等领域。
三、磁悬浮轴承的市场规模磁悬浮轴承技术作为一种高科技创新技术，市场前景看好。
目前在铁路、磁浮列车、船舶、航空航天、精密加工等行业中已开始得到应用。
根据相关数据显示，截至2019年，全球磁悬浮轴承市场规模已达到21.6亿美元，并预计在未来几年内还将持续增长。
四、磁悬浮轴承行业市场调研分析磁悬浮轴承技术的主要应用领域涵盖航空航天、铁路、轨道交通、医疗设备、精密机械等行业。
目前，全球磁悬浮轴承市场的主要竞争者包括德国Siemens、瑞士ABB、美国GE、法国ALSTOM等跨国公司以及中国的中车株洲电力机车、中铁四院集团、中车时代电气等本土企业。
在这种市场竞争中，本土磁悬浮轴承制造企业正以其完善的技术研发和市场营销体系，逐渐增强其在全球磁悬浮轴承市场的竞争力。
除此之外，在中国磁悬浮轴承行业的市场环境中，政策层面对企业的支持也是不可缺少的一部分。
中国政府已经制定了一系列的政策来支持磁悬浮轴承，如增加研发支持、提高技术创新等。
磁浮轴承
磁悬浮轴承编辑磁悬浮轴承(Magnetic Bearing) 是利用磁力作用将转子悬浮于空中，使转子与定子之间没有机械接触。
其原理是磁感应线与磁浮线成垂直，轴芯与磁浮线是平行的，所以转子的重量就固定在运转的轨道上，利用几乎是无负载的轴芯往反磁浮线方向顶撑，形成整个转子悬空，在固定运转轨道上中文名磁悬浮轴承外文名Magnetic Bearing动力磁力作用特点不存在机械接触适用高速、真空、超净等特殊环境优点能耗低、噪声小、寿命长等含义编辑与传统的滚珠轴承、滑动轴承以及油膜轴承相比，磁轴承不存在机械接触，转子可以运行到很高的转速，具有机械磨损小、能耗低、噪声小、寿命长、无需润滑、无油污染等优点，特别适用于高速、真空、超净等特殊环境中。
磁悬浮事实上只是一种辅助功能，并非是独立的轴承形式，具体应用还得配合其它的轴承形式，例如磁悬浮+滚珠轴承、磁悬浮+含油轴承、磁悬浮+汽化轴承等等。
原理编辑图为一简单磁悬浮系统，它是由转子、传感器、控制器和执行器4部分组成，其中执行器包括电磁铁和功率放大器两部分。
假设在参考位置上，转子受到一个向下的扰动，就会偏离其参考位置，这时传感器检测出转子偏离参考点的位移，作为控制器的微处理器将检测的位移变换成控制信号。
然后功率放大器将这一控制信号转换成控制电流，控制电流在执行磁铁中产生磁力，从而驱动转子返回到原来平衡位置。
因此，不论转子受到向下或向上的扰动，转子始终能处于稳定的平衡状态。
应用编辑主动磁悬浮轴承在国内还没有达到实用的技术，在国外则在一些领域实现了应用，如透平机，膨胀机，压缩机等等。
词条标签：轴承，自然学科，科技产品，工业技术，工业产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

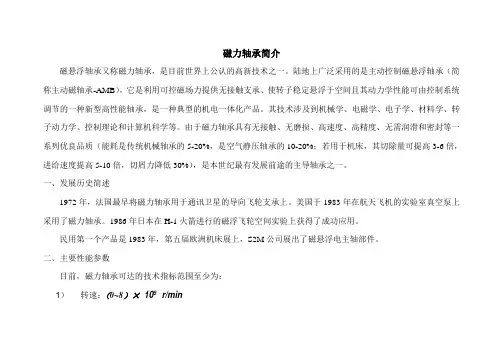

磁力轴承简介
磁悬浮轴承又称磁力轴承，是目前世界上公认的高新技术之一。
陆地上广泛采用的是主动控制磁悬浮轴承（简称主动磁轴承-AMB），它是利用可控磁场力提供无接触支承、使转子稳定悬浮于空间且其动力学性能可由控制系统调节的一种新型高性能轴承，是一种典型的机电一体化产品。
其技术涉及到机械学、电磁学、电子学、材料学、转子动力学、控制理论和计算机科学等。
由于磁力轴承具有无接触、无磨损、高速度、高精度、无需润滑和密封等一系列优良品质（能耗是传统机械轴承的5-20%，是空气静压轴承的10-20%；若用于机床，其切除量可提高3-6倍，进给速度提高5-10倍，切屑力降低30%），是本世纪最有发展前途的主导轴承之一。
一、发展历史简述
1972年，法国最早将磁力轴承用于通讯卫星的导向飞轮支承上。
美国于1983年在航天飞机的实验室真空泵上采用了磁力轴承。
1986年日本在H-1火箭进行的磁浮飞轮空间实验上获得了成功应用。
民用第一个产品是1983年，第五届欧洲机床展上，S2M公司展出了磁悬浮电主轴部件。
二、主要性能参数
目前，磁力轴承可达的技术指标范围至少为：
1）转速：（0~8）×105 r/min
2）直径14~600 mm
3）单个轴承承载力：（0.3~5）×104 N
4）使用温度范围：-253~450 °C
三、应用范围
根据国际上发表的文献统计，磁力轴承可推广应用的领域如下表（此外还可用于飞轮储能、减震器、尖端武器等）：
四、应用图解
典型的五自由度磁轴承-转子系统工作原理及其应用参见下页附图。
五、国内发展及应用现状
国内磁力轴承的发展及应用，整体还停留在实验室研究阶段，工业应用很少，水平要落后世界先进水平10-20年。
但在某些方面的研究已经接近甚至达到世界先进水平。
国内在磁力轴承研究具有代表性的机构有清华大学和浙江大学（主要致力于磁轴承高频电主轴和阻尼器的研究）、上海交大和上海微电机研究所（惯性器件和仪器）、西安交大（磁力轴承力学特性研究）、哈工大和广州机床研究所（卫星姿态控制飞轮和机床主轴）等数十家。
六、磁力轴承产品图
