伺服电机惯量匹配
伺服电机什么是惯量匹配惯量匹配如何确定
伺服电机什么是惯量匹配惯量匹配如何确定一、什么是“惯量匹配”？1、根据牛顿第二定律：“进给系统所需力矩T = 系统传动惯量J ×角加速度θ角”。
加速度θ影响系统的动态特性，θ越小，则由控制器发出指令到系统执行完毕的时间越长，系统反应越慢。
如果θ变化，则系统反应将忽快忽慢，影响加工精度。
由于马达选定后最大输出T值不变，如果希望θ的变化小，则J应该尽量小。
2、进给轴的总惯量“J＝伺服电机的旋转惯性动量JM ＋电机轴换算的负载惯性动量JL。
负载惯量JL由（以平面金切机床为例）工作台及上面装的夹具和工件、螺杆、联轴器等直线和旋转运动件的惯量折合到马达轴上的惯量组成。
JM为伺服电机转子惯量，伺服电机选定后，此值就为定值，而JL则随工件等负载改变而变化。
如果希望J变化率小些，则最好使JL 所占比例小些。
这就是通俗意义上的“惯量匹配”。
二、“惯量匹配”如何确定？传动惯量对伺服系统的精度，稳定性，动态响应都有影响。
惯量大，系统的机械常数大，响应慢，会使系统的固有频率下降，容易产生谐振，因而限制了伺服带宽，影响了伺服精度和响应速度，惯量的适当增大只有在改善低速爬行时有利，因此，机械设计时在不影响系统刚度的条件下，应尽量减小惯量。
衡量机械系统的动态特性时，惯量越小，系统的动态特性反应越好；惯量越大，马达的负载也就越大，越难控制，但机械系统的惯量需和马达惯量相匹配才行。
不同的机构，对惯量匹配原则有不同的选择，且有不同的作用表现。
不同的机构动作及加工质量要求对JL与JM大小关系有不同的要求，但大多要求JL与JM的比值小于十以内。
一句话，惯性匹配的确定需要根据机械的工艺特点及加工质量要求来确定。
对于基础金属切削机床，对于伺服电机来说，一般负载惯量建议应小于电机惯量的5倍。
惯量匹配对于电机选型很重要的，同样功率的电机，有些品牌有分轻惯量，中惯量，或大惯量。
其实负载惯量最好还是用公式计算出来。
常见的形体惯量计算公式在以前学的书里都有现成的（可以去查机械设计手册）。
伺服电机 惯量匹配
伺服电机惯量匹配伺服电机的惯量匹配是一种非常重要的控制技术，它在工业自动化领域有着广泛的应用。
下面我们来详细了解一下什么是伺服电机的惯量匹配、它的作用以及如何进行惯量匹配。
首先，我们先来了解一下什么是伺服电机的惯量。
伺服电机的惯量是指电机本身的旋转惯量，也可以理解为电机转动时所具有的惯性。
惯量的大小决定了伺服电机转动时的响应速度和控制精度。
如果伺服系统中电机的惯量和负载的惯量不匹配，那么就会导致电机的转动速度和位置无法准确控制，从而影响整个控制系统的性能。
所以，惯量匹配是为了解决伺服电机和负载之间的惯量不匹配问题而采取的一种控制策略。
惯量匹配的目的是使电机和负载的惯量尽可能接近，从而提高整个控制系统的响应速度和控制精度。
通过惯量匹配，可以达到更好的控制效果，提高自动化生产线的生产效率。
那么，如何进行伺服电机的惯量匹配呢？一般来说，惯量匹配主要分为两个步骤：测量和调整。
首先，我们需要通过专用的测量仪器来测量伺服电机和负载的惯量。
这个过程需要严谨的实验设计和准确的数据采集。
通过测量，我们可以得到电机和负载的惯量数值。
接下来，根据测得的惯量数值，我们需要进行惯量调整。
一般来说，惯量调整可以通过改变伺服系统的参数来进行。
比如，可以通过调整伺服控制器的增益、比例系数、积分时间等来达到惯量匹配的目的。
调整的过程需要根据具体的系统要求和实际情况进行，可以通过试验和实践来找到合适的调整方案。
总结起来，伺服电机的惯量匹配是一种重要的控制技术，它可以提高伺服系统的控制效果和生产效率。
通过测量和调整的方法，可以实现电机和负载之间的惯量匹配，从而提高整个控制系统的性能。
在实际应用中，我们应该根据具体的需求和实际情况来选择合适的惯量匹配方案，并进行相应的调整和优化。
只有这样，我们才能充分发挥伺服电机的作用，实现更好的控制效果和生产效率。
伺服电机惯量是什么意思
伺服电机惯量是什么意思伺服电机惯量是伺服电机的一项重要指标。
它指的是转子本身的惯量，对于电机的加减速来说相当重要。
惯性大小与物质质量相应惯量J= ∫r dm 其中r为转动半径，m为刚体质量惯量。
电机的转子惯量是电机本身的一个参数。
单从响应的角度来讲，电机的转子惯量应小为好。
但是，电机总是要接负载的，负载一般可分为二大类，一类为负载转矩，一类为负载惯量。
一般来说，小惯量的电机制动性能好，启动，加速停止的反应很快，适合于一些轻负载，高速定位的场合。
如果你的负载比较大或是加速特性比较大，而选择了小惯量的电机，可能对电机轴损伤太大，选择应该根据负载的大小，加速度的大小等等因素来选择，一般有理论计算公式。
伺服电机的惯量由转子自身的质量，以及外加的负载而组成。
惯量越大，物体的运动状态越不容易改变。
无论旋转运动的部件，还是直线运动的部件，都成为电机的负载惯量，它们的大小有不同的计算方法，因为计算公式较多，就不一一列举。
惯量对伺服电机运行的影响电机轴上的负载惯量大小，对电机的灵敏度和整个伺服系统的精度将产生很大的影响，通常，当负载小于电机转子惯量时，上述影响不大。
但当负载惯量达到甚至超过转子惯量的5倍时，会使伺服放大器不能在正常调节范围内工作。
所以对这类惯量应避免使用。
所以在设计负载时，应尽可能地减小体积和重量。
在伺服系统选型及调试中，常会碰到惯量问题。
其具体表现为：在伺服系统选型时，除考虑电机的扭矩和额定速度等等因素外，我们还需要先计算得知机械系统换算到电机轴的惯量，再根据机械的实际动作要求及加工件质量要求来具体选择具有合适惯量大小的电机；在调试时，正确设定惯量比参数是充分发挥机械及伺服系统最佳效能的前提。
此点在要求高速高精度的系统上表现尤为突出，这样，就有了惯量匹配的问题。
什么是“惯量匹配”？1、根据牛顿第二定律：“进给系统所需力矩T = 系统传动惯量J ×角加速度θ角”。
加速度θ影响系统的动态特性，θ越小，则由控制器发出指令到系统执行完毕的时间越长，系统反应越慢。

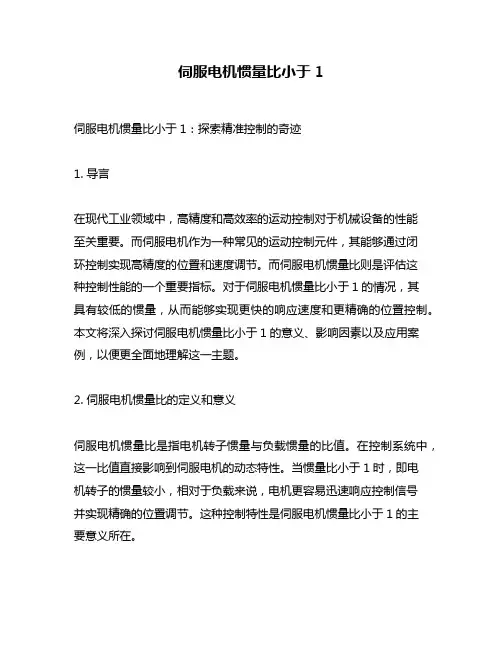

伺服电机惯量比小于1
伺服电机惯量比小于1伺服电机惯量比小于1：探索精准控制的奇迹1. 导言在现代工业领域中，高精度和高效率的运动控制对于机械设备的性能至关重要。
而伺服电机作为一种常见的运动控制元件，其能够通过闭环控制实现高精度的位置和速度调节。
而伺服电机惯量比则是评估这种控制性能的一个重要指标。
对于伺服电机惯量比小于1的情况，其具有较低的惯量，从而能够实现更快的响应速度和更精确的位置控制。
本文将深入探讨伺服电机惯量比小于1的意义、影响因素以及应用案例，以便更全面地理解这一主题。
2. 伺服电机惯量比的定义和意义伺服电机惯量比是指电机转子惯量与负载惯量的比值。
在控制系统中，这一比值直接影响到伺服电机的动态特性。
当惯量比小于1时，即电机转子的惯量较小，相对于负载来说，电机更容易迅速响应控制信号并实现精确的位置调节。
这种控制特性是伺服电机惯量比小于1的主要意义所在。
3. 影响伺服电机惯量比的因素要实现伺服电机惯量比小于1的控制特性，有几个关键因素需要考虑和优化：3.1 电机选择与设计：选择合适的低惯量电机并进行相应的设计，以确保电机转子的惯量尽可能低。
可以通过采用轻量化的材料、优化转子形状以及减少转子和轴承的摩擦来实现。
3.2 感知与反馈：对于精确的位置调节，准确的传感器和反馈系统至关重要。
通过有效的传感器和高精度的反馈系统，可以实现对电机位置、速度和加速度等参数的实时感知和反馈，从而更好地控制电机的运动。
3.3 控制算法与参数调节：选择合适的控制算法，并通过适当的参数调节来实现对电机的精确控制。
此过程需要考虑负载特性、控制要求以及系统静态与动态响应等因素，从而优化控制算法和参数设置，以实现最佳的控制性能。
4. 伺服电机惯量比小于1的应用案例伺服电机惯量比小于1的控制特性在许多应用中都能发挥重要作用。
以下是一些常见的应用案例：4.1 机床加工：在数控机床中，伺服电机的控制性能对于实现高精度和高效率的加工至关重要。
通过采用惯量比小于1的伺服电机，可以实现更精细的位置控制，从而提高加工质量和加工效率。
伺服电机 惯量匹配和最佳传动比
伺服电机惯量匹配和最佳传动比L1 功率变化率惯量匹配和最佳传动比 伺服电机的基本功能就是将输入的电功率快速的转换为机械功率输出。
功率转换的越快，伺 服电机的快速性越好。
功率转换的快速性用功率变化率（dP/dt ）来衡量：P=T ·ωT=J ·d ω/dtdP/dt=d(T ·ω )/dt=T ·d ω/dt=T ·T/J dP/dt=T 2/J伺服电机以峰值转矩Tp 进行加/减速运动时的功率变化率最大：(dP/dt)max=Tp 2/Jm通常用理想空载时伺服电机的功率变化率来衡量伺服电机的快速性。
衡量伺服电机快速性的性能指标还有：转矩/惯量比：Tp/Jm= d ω /dt最大理论加速度：（d ω /dt ）max= Tp/Jm这些指标都是单一衡量伺服电机加速性能的指标。
2 惯量匹配伺服系统要求伺服电机能快速跟踪指令的变化。
对一个定位运动而言，就是要求以最短的时 间到达目标位置。
换一种说法，就是在直接驱动负载的定位过程中，负载以最大的功率变化 率将输入功率转换为输出功率。
伺服电机驱动惯性负载J L 的加速度、加速转矩计算如下：负载的加速度（系统加速度）：d ω /dt=Tp/(Jm+J L ) 负载的加速转矩：T L = J L ·d ω /dt= J L ·Tp/(Jm+J L ) 负载的功率变化率为：dP L /dt=T 2/JdP L /dt= J L 2·Tp 2/(Jm+J L )2/J L = J L ·Tp 2/(Jm+J L )2LL L 从式中可以看出：J L 远大于Jm 时：dP L /dt= Tp 2/J L ，负载惯量越大，负载的功率变化率越小。
J L 远小于Jm 时：dP L /dt= J L ·Tp 2/Jm ，负载惯量越大，负载的功率变化率越小。
负载惯量J L 相对电机惯量 Jm 变化时，负载的功率变化率存在一个最大值。
电机转动惯量匹配
真理惟一可靠的标准就是永远自相符合。
土地是以它的肥沃和收获而被估价的；才能也是土地，不过它生产的不是粮食，而是真理。
如果只能滋生瞑想和幻想的话，即使再大的才能也只是砂地或盐池，那上面连小草也长不出来的。
在伺服系统选型及调试中，常会碰到惯量问题。
其具体表现为：在伺服系统选型时，除考虑电机的扭矩和额定速度等等因素外，我们还需要先计算得知机械系统换算到电机轴的惯量，再根据机械的实际动作要求及加工件质量要求来具体选择具有合适惯量大小的电机；在调试时，正确设定惯量比参数是充分发挥机械及伺服系统最佳效能的前提。
此点在要求高速高精度的系统上表现尤为突出，这样，就有了惯量匹配的问题。
一、什么是惯量匹配”？/ g4 j） e* S/ J- o; I/ D4 B1、根据牛顿第二定律：进给系统所需力矩T =系统传动惯量J X角加速度。
角”。
加速度。
影响系统的动态特性，。
越小，则由控制器发出指令到系统执行完毕的时间越长，系统反应越慢。
如果0变化，则系统反应将忽快忽慢，影响加工精度。
由于马达选定后最大输出T值不变，如果希望。
的变化小，则J应该尽量小。
2、进给轴的总惯量“扣伺服电机的旋转惯性动量JM +电机轴换算的负载惯性动量JL。
负载惯量JL由（以平面金切机床为j 例）工作台及上面装的夹具和工件、螺杆、联轴器等直线和旋转运动件的惯量折合到马达轴上的惯量组成。
JM为伺服电机转子惯量，伺服电机选定后，此值就为定值，而JL则随工件等负载改变而变化。
如果希望J变化率小些，则最好使JL所占比例小些。
这就是通俗意义上的惯量匹配”。
二、惯量匹配"如何确定？7 [1 K/ S- m' c4 a! g9 g9 K; ~$ P& _传动惯量对伺服系统的精度，稳定性，动态响应都有影响。
惯量大，系统的机械常数大，响应慢，会使系统的固有频率下降，容易产生谐振，因而限制了伺服带宽，影响了伺服精度和响应速度，惯量的适当增大只有在改善低速爬行时有利，因此，机械设计时在不影响系统刚度的条件下，应尽量减小惯量。
电机转动惯量匹配
在伺服系统选型及调试中，常会碰到惯量问题。
其具体表现为：在伺服系统选型时，除考虑电机的扭矩和额定速度等等因素外，我们还需要先计算得知机械系统换算到电机轴的惯量，再根据机械的实际动作要求及加工件质量要求来具体选择具有合适惯量大小的电机；在调试时，正确设定惯量比参数是充分发挥机械及伺服系统最佳效能的前提。
此点在要求高速高精度的系统上表现尤为突出，这样，就有了惯量匹配的问题。
一、什么是“惯量匹配”？1、根据牛顿第二定律：“进给系统所需力矩T = 系统传动惯量J ×角加速度θ角”。
加速度θ影响系统的动态特性，θ越小，则由控制器发出指令到系统执行完毕的时间越长，系统反应越慢。
如果θ变化，则系统反应将忽快忽慢，影响加工精度。
由于马达选定后最大输出T值不变，如果希望θ的变化小，则J应该尽量小。
2、进给轴的总惯量“J＝伺服电机的旋转惯性动量JM ＋电机轴换算的负载惯性动量JL。
负载惯量JL由（以平面金切机床为例）工作台及上面装的夹具和工件、螺杆、联轴器等直线和旋转运动件的惯量折合到马达轴上的惯量组成。
JM为伺服电机转子惯量，伺服电机选定后，此值就为定值，而JL则随工件等负载改变而变化。
如果希望J变化率小些，则最好使JL所占比例小些。
这就是通俗意义上的“惯量匹配”。
二、“惯量匹配”如何确定？传动惯量对伺服系统的精度，稳定性，动态响应都有影响。
惯量大，系统的机械常数大，响应慢，会使系统的固有频率下降，容易产生谐振，因而限制了伺服带宽，影响了伺服精度和响应速度，惯量的适当增大只有在改善低速爬行时有利，因此，机械设计时在不影响系统刚度的条件下，应尽量减小惯量。
衡量机械系统的动态特性时，惯量越小，系统的动态特性反应越好；惯量越大，马达的负载也就越大，越难控制，但机械系统的惯量需和马达惯量相匹配才行。
伺服电机惯量匹配原则
伺服电机惯量匹配原则伺服电机是一种能够根据外部信号进行精确控制位置、速度和加速度的电机。
在许多自动控制系统中，伺服电机被广泛应用于机械系统的定位和运动控制。
在伺服电机的应用中，惯量匹配是非常重要的一个原则，它可以提高系统的响应速度和控制精度。
伺服电机的响应速度主要取决于电机的转动惯量。
转动惯量是电机对转动运动的惯性反应，通常用转动惯量比来表示。
转动惯量比定义为输出轴的转动惯量与负载转动惯量的比值。
当转动惯量比较大时，电机对负载的加速和减速需要消耗更多的能量，响应速度较慢。
反之，当转动惯量比较小时，电机可以更快地完成加速和减速过程，响应速度较快。
根据转动惯量比的定义，为了提高伺服电机的响应速度，需要使电机的转动惯量与负载的转动惯量匹配。
惯量匹配的原则是使伺服电机的转动惯量与负载的转动惯量相等或者相近。
惯量匹配可以提高能量传递的效率，减少系统的能耗，并且能够提高系统的控制精度。
实现伺服电机的惯量匹配需要从以下几个方面考虑：1.选择合适的伺服电机。
在伺服电机的选择过程中，首先需要对负载的转动惯量进行测量和估计。
根据负载的转动惯量，选择合适的伺服电机型号以及规格。
通常情况下，选用转动惯量较小的伺服电机可以提高控制系统的响应速度。
2.调整伺服电机的转动惯量。
部分伺服电机的转动惯量可以通过调整电机内部的参数进行改变。
通常，可以通过调整电机转子的质量、电机的转子容量和转矩常数等参数来改变电机的转动惯量。
通过调整这些参数，可以使伺服电机的转动惯量与负载的转动惯量相匹配。
3.添加配重。
在一些情况下，负载的转动惯量无法改变，或者伺服电机的转动惯量无法调整。
这时可以考虑在伺服电机上添加配重来实现惯量匹配。
通过在电机转子上添加配重，可以增加电机的转动惯量，从而达到与负载转动惯量相匹配的目的。
伺服电机的惯量匹配原则对于提高系统的响应速度和控制精度非常重要。
对于一些对响应速度要求较高的应用，如机械加工、自动化生产线等，惯量匹配能够提高系统的性能和效率。
伺服电机的惯量匹配与计算课件
重物质量m，则
D
重物对主动轮轴的转动惯量为
J=m*（D/2）²
2020/11/30
10
2020/11/30
11
2020/11/30
12
减少转动惯量的措施
• 减少回转半径（直径）尺寸 • 大的传动比 • 减轻密度 • 空心结构 • 缓冲结构
2020/11/30
13
2020/11/30
14
汇报结束
8
示例
右图是一个二级减速器。 若其每个齿轮绕轴转动惯量 分别为J1/J2/J3/J4 齿数为Z1/Z2/Z3/Z4 则整个系统在电机轴上的 转动惯量为 J=J1+(J2+J3)/(Z2/Z1)²+J4/[(Z2/Z1)²×(Z4/Z3)²]
2020/11/309Biblioteka 例右图是皮带机示意图m
主动轮直径为D
2020/11/30
5
用solidworks求转动惯量
• 建好模型后，选择【工具】/【质量特性】，即可查看
2020/11/30
6
2020/11/30
7
复杂系统惯量计算
对于某一根定轴而言，负载系统的惯量可以用公式 J总=Σ(J/I²)
来计算。 其中： I表示 单独部件相对于定轴的传动比。
2020/11/30
2020/11/30
2
• 对于转动的系统，角加速度 β=M/J
当M一定时，若J太大，则加速度β变小， 转角ϴ=（ω^2）/2β 转角变大
2020/11/30
3
2020/11/30
4
平行轴公式
物体质量m，过质心得轴1和平行于轴1的 轴2，距离d
对轴1的转动惯量为J1,对轴2的转动惯量 J2=J1+m*d²
伺服电机的小惯量和中惯量
伺服电机的小惯量和中惯量
伺服电机的小惯量和中惯量是指电机转动过程中的转动惯量。
小惯量是指电机转动时所需要克服的转动惯量较小的情况。
在小惯量的情况下，电机转动速度可以很快地响应输入信号的变化，具有较高的动态响应能力。
小惯量适用于对速度变化要求较高、负载惯量较小的应用场景，比如精密定位控制。
中惯量是指电机转动时所需要克服的转动惯量较中等的情况。
在中惯量的情况下，电机具有适中的动态响应能力，可以满足大部分工业应用场景的要求。
适用于对速度变化要求一般、负载惯量适中的应用场景。
综上所述，小惯量适用于对速度变化要求较高、负载惯量较小的应用场景，而中惯量则适用于普通工业应用场景。
在选择伺服电机时，需要根据具体需求以及负载惯量的大小来确定合适的惯量范围。
伺服电机系统的惯量比和PID之间的关系
伺服电机系统的惯量比和PID之间的关系伺服电机的惯量也就是伺服电机旋转时的惯性，和物体平动时的质量是等效的。
平动时物体的惯性就是物体的质量。
物体旋转时，转动惯量就是物体转动的惯性。
物体平动时的惯量叫平动惯量，转动时的惯量叫转动惯量。
一个系统内，既有平动也有转动。
平动惯量和转动惯量之和为系统的转动惯量。
电机的惯量一般表示为JM,负载的转动惯量一般表示为JL.整个系统惯量则为JM+JL。
其中负载的转动惯量和电机的转动惯量之比叫惯量比JL/JM.电机的惯量和电机的启动时间有关，电机的转动惯量大，则电机的启动时间就长，电机的转动惯量小，则电机的启动时间短。
转动惯量和角加速度的乘积为电机的扭矩。
电机的转动速度等于角加速度乘以电机的启动时间。
系统的惯量大，则系统启动时间长，加速慢。
反应慢，动作迟缓。
系统的惯量小，则系统启动时间短，加速快。
反应快，动作迅速。
对一个系统来说，调好后，其PID参数是一定的。
当惯量比大时，PID参数就大。
当惯量比小时，PID数值就小。
当系统稳定时，如果惯量大，PID数值就大。
如果惯量小，则PID数值小。
如果调节的惯量小，则PID数值就小，如果调节的PID大，那么PID的数值就越大。
假设惯量比为10，比例P为10，那么和惯量比5，比例P为5，二者的表现出来的效果是一样的。
一般来说，调节时要先估计好惯量比，也就是惯量比不变了，只去调节P. P越大，反应越快，越不稳定. P越小，反应越慢，系统越稳定。
调节的过程就是一个要求快速和稳定的过程。
一定要两边照顾，不可偏向一侧，要不永远都不会调节好设备。
惯量匹配
惯量匹配伺服系统选型及调试中，常会碰到惯量问题：在伺服系统选型时，除考虑电机的扭矩和额定速度等因素外，还需要先计算机械系统换算到电机轴的惯量，再具体选择具有合适惯量的电机；调试时，正确设定惯量比参数是充分发挥机械及伺服系统最佳效能的前提,在要求高速高精度的系统上表现尤为重要，这样，就有了惯量匹配的问题。
一、惯量匹配1、进给系统所需力矩T = 系统传动惯量J × 角加速度θ。
加速度θ影响系统的动态特性，θ越小，则由控制器发出指令到系统执行完毕的时间越长，系统反应越慢。
如果θ变化，则系统反应将忽快忽慢，影响加工精度。
由于电机最大输出T 值不变，如果希望θ的变化小，则J 应该尽量小。
2、进给轴的总惯量J ＝伺服电机的旋转惯性动量J M ＋ 电机轴换算的负载惯性动量J L 。
负载惯量J L 是外部负载的惯量折算到电机轴上的惯量。
J M 为电机转子惯量，伺服电机选定后此值就为定值，而J L 则随工件等负载改变而变化。
如果希望J 变化率小些，则最好使J L 所占比例小些。
这就是通俗意义上的“惯量匹配”。
二、“惯量匹配”的确定转动惯量对伺服系统的精度、稳定性、动态响应都有影响。
惯量大，系统的机械常数大，响应慢，根据J Kn =ω知道（K 为刚度，或者叫做弹性模量），高惯量会使系统的固有频率下降，容易产生谐振，因而限制了伺服带宽，影响了伺服精度和响应速度，惯量的适当增大只有在改善低速爬行时有利，因此，设计时在不影响系统刚度的条件下，应尽量减小惯量。
机械系统产生共振时，系统中阻尼越大，最大振幅就越小，且衰减越快；但阻尼越大会使系统损失动量更多，稳态误差增大，降低精度，故应选择合适懂的阻尼。
衡量系统的动态特性时，惯量越小，系统的动态特性反应越好；惯量越大，电机的负载也就越大，越难控制，但负载的惯量需和电机惯量相匹配才行。
不同的机构有不同的惯量匹配原则，且有不同的作用表现，但大多要求J L /J M< 10。
伺服电机惯量是什么意思
伺服电机惯量是什么意思
伺服电机惯量是伺服电机的一项重要指标。
它指的是转子本身的惯量，对于电机的加减速来说相当重要。
惯性大小与物质质量相应惯量J= ∫ r dm 其中r为转动半径，m为刚体质量惯量。
电机的转子惯量是电机本身的一个参数。
单从响应的角度来讲，电机的转子惯量应小为好。
但是，电机总是要接负载的，负载一般可分为二大类，一类为负载转矩，一类为负载惯量。
一般来说，小惯量的电机制动性能好，启动，加速停止的反应很快，适合于一些轻负载，高速定位的场合。
如果你的负载比较大或是加速特性比较大，而选择了小惯量的电机，可能对电机轴损伤太大，选择应该根据负载的大小，加速度的大小等等因素来选择，一般有理论计算公式。
低惯量与高惯量区别
伺服电机的惯量由转子自身的质量，以及外加的负载而组成。
惯量越大，物体的运动状态越不容易改变。
无论旋转运动的部件，还是直线运动的部件，都成为电机的负载惯量，它们的大小有不同的计算方法，因为计算公式较多，就不一一列举。
伺服电机惯量匹配原则
伺服电机惯量匹配原则伺服电机是一种能够控制转速和位置的电动机，广泛应用于工业自动化、机器人等领域。
在伺服电机控制系统中，惯量匹配是一个重要的原则，它指的是将负载的惯量与电机的惯量匹配，以实现系统的高效稳定运行。
惯量是物体抵抗改变运动状态的特性，可以简单理解为物体惯性的大小。
在伺服电机系统中，负载的惯量不同于电机本身的惯量，因此需要进行惯量匹配。
惯量不匹配会导致系统响应速度变慢、精度下降、能耗增加等问题。
惯量匹配的基本原则是负载的惯量与电机的惯量尽量相等。
具体来说，可以通过增加电机的转动惯量或减小负载的转动惯量来达到匹配的目的。
惯量匹配的目的是使电机在控制过程中更加稳定，减小系统响应时间，提高控制精度。
惯量匹配可以通过多种方式实现。
一种常见的方法是通过增加电机的转子惯量来进行匹配。
转子惯量是指电机转子自身的惯量，可以通过增加转子的质量来实现。
增加转子的质量会增加转子的转动惯量，从而使电机的惯量更接近负载的惯量。
另一种方法是通过减小负载的转动惯量来进行匹配。
负载的转动惯量取决于负载的结构和质量分布，可以通过改变负载的结构或减小负载的质量来实现惯量的匹配。
例如，在机器人应用中，可以通过改变机械臂的结构或减小机械臂的负载质量，来实现惯量的匹配。
惯量匹配的原则还包括考虑系统的动态特性和稳态误差。
动态特性是指系统的响应速度和稳定性，而稳态误差是指系统在稳定状态下的误差大小。
惯量匹配要求系统的动态特性和稳态误差达到一定的要求，以实现高效稳定的运行。
在实际应用中，惯量匹配可以通过系统参数的调整来实现。
例如，可以通过调整伺服控制器的增益和补偿器参数，来改变系统的动态特性和稳态误差。
同时，还可以通过传感器的选择和位置安装等方式，来准确测量负载的惯量，以实现匹配。
惯量匹配是伺服电机控制系统中的重要原则，它可以提高系统的响应速度和控制精度，实现高效稳定的运行。
通过增加电机的转动惯量或减小负载的转动惯量，以及调整系统参数，可以实现惯量的匹配。
伺服电机选型及调试上如何确定惯量匹配
伺服电机选型及调试上如何确定惯量匹配在选择和调试伺服电机时，确定惯量匹配是非常重要的，因为它会直接影响到系统的性能和稳定性。
下面我将详细介绍伺服电机选型及调试上如何确定惯量匹配。
第一步：了解系统需求在进行伺服电机选型和调试之前，首先需要明确系统的需求和要求。
例如，需要知道电机需要驱动的负载类型、负载的惯量大小、所需的运动速度和加速度等。
这些信息将有助于确定合适的伺服电机。
第二步：计算负载的惯量在确定惯量匹配之前，需要计算负载的惯量。
负载的惯量可以通过以下公式进行计算：J=m×r^2其中，J是负载的惯量，m是负载的质量，r是距离轴心的半径。
第三步：选择合适的伺服电机根据系统需求和负载的惯量，选择合适的伺服电机。
通常情况下，伺服电机的惯量应该大于负载的惯量，以确保系统的稳定性和响应性能。
同时，还需要考虑电机的额定功率、转矩和转速等参数是否满足系统需求。
第四步：进行惯量匹配在确定了伺服电机之后，需要进行惯量匹配的调试。
惯量匹配调试的目的是通过调整电机的惯量参数，使得电机的转动惯量与负载的惯量匹配，从而提高系统的性能和稳定性。
一种常用的惯量匹配方法是使用电机驱动器中的惯量参数调整功能。
大多数电机驱动器都具有这样的功能，用户可以通过调整惯量参数来实现惯量匹配。
具体的方法如下：1.连接驱动器和控制器：首先需要将电机驱动器和控制器进行正确的连接，并确保通信正常。
2.设置驱动器参数：根据电机的型号和驱动器的品牌，需要设置一些基本参数，如额定电压、额定电流、转矩限制等。
3.调整惯量参数：根据实际需求，将惯量参数进行逐步调整。
首先可以将惯量参数设置为一个较大的值，然后观察系统的响应和稳定性。
如果系统的响应过于迟钝或者不稳定，可以逐步减小惯量参数的值，直到达到稳定且满意的响应性能为止。
4.测试和优化：在调整完惯量参数之后，需要进行系统的测试和优化。
通过实际运行负载，观察系统的运动轨迹、速度响应和加速度性能等，如果发现不满意的地方，可以根据实际情况进行进一步的调整，直到达到最佳的性能和稳定性。
伺服电机惯量比设置过小和过大
伺服电机惯量比设置过小和过大1. 引言大家好，今天我们聊聊伺服电机的那些事儿，尤其是它的惯量比。
乍一听可能觉得有点深奥，但其实这玩意儿就像咱们的日常生活，设置得当就好，设得不好就麻烦。
想象一下，咱们在骑自行车的时候，如果把车轮装得太小，转起来可就别提多费劲了；反过来，车轮装得太大，那就跟慢半拍似的，根本没法加速。
伺服电机也是一样，惯量比设置得不对，工作起来就像老牛拉破车，跟不上节奏。
2. 惯量比设置过小2.1 反应快得像闪电首先来说说惯量比设置得过小的情况。
你可能会想，这不应该很好吗？反应快，瞬间就能达成目标，听起来很不错对吧？然而，事情没你想得那么简单。
惯量比太小就像让你在冰面上打滑，控制起来很难！电机一开，瞬间的加速会让系统产生震动，像个孩子在过山车上尖叫，吓得旁边的妈妈赶紧捂耳朵。
这种震动不仅会影响精度，还可能让设备寿命大打折扣。
2.2 受不了的负载而且，负载也受不了呀。
你想啊，如果电机加速得太快，负载跟不上，最后可就出现了什么？没错，就是那种“电机在飞，负载在跑”的滑稽场面。
想象一下，一个小孩跑得飞快，结果他的鞋带没系好，最后摔了个四脚朝天。
这样一来，系统的稳定性就会受到影响，整台设备也可能因此“失控”，就像火箭发射时的意外一样，搞得人心惶惶。
3. 惯量比设置过大3.1 太稳重也有烦恼接下来咱们说说惯量比设置过大的情况。
很多人觉得，稳重总是好的，电机慢慢来，精确度杠杠的。
但是，稳重得太过头，那可就麻烦了。
想象一下，一个人站在池塘边，瞄准了那只肥美的鸭子，结果他非要缓慢得像蜗牛一样出手，最后鸭子早就游走了。
伺服电机如果惯量比设置得过大，反应就会变得迟缓，控制的精度反而会大打折扣。
3.2 一动不动的困境而且，电机要想快速响应的时候，得使出全身的力气，结果就像个大象跳舞，动作笨拙不说，效率也低得可怜。
控制系统的运算速度根本跟不上，最后导致整台机器的效率下降。
你想啊，生意好不容易上门了，却发现电机跑不动，真的是赔了夫人又折兵。
(完整版)伺服电机负载惯量比的合理取值汇总,推荐文档
伺服电机负载惯量比的合理取值汇总【导读】国内外对伺服系统惯量匹配的理解有较大不同，本文提出工程应用中惯量匹配的涵义。
在装备制造业实际应用中，绝大部分是不按惯量匹配来设计的。
同时分析了惯量不匹配较严重时，对伺服系统有何影响。
重点指出，在伺服系统中，需要研究的不是实现负载惯量匹配，而是实现负载惯量与电机惯量的比率在合理的范围，确保系统的快速响应而且能稳定运行。
最后给出了在负载惯量与电动机惯量高度不匹配的应用中可采取的应对措施。
引言转动惯量(Moment of Inertia)是刚体绕轴转动时惯性（回转物体保持其匀速圆周运动或静止的特性）的量度，用字母I 或J表示。
转动惯量在旋转动力学中的角色相当于线性动力学中的质量，可形象地理解为一个物体对于旋转运动的惯性。
转动惯量对伺服系统的精度、稳定性、动态响应都有不小影响，伺服系统应用中，折算到电机轴的负载惯量与电机的惯量之比不能过大，必须合理取值，否则，系统一般会出现振荡甚至失控。
但为何需要合适的惯量比，而且这个推荐的惯量比，在实践中如何取值比较合理，这些都是工程师常感到困惑的问题。
伺服电机负载惯量比的适宜性分析1、惯量匹配- -最佳的功率传输和最大加速度所有的机械系统都存在一定程度的弹性（也即刚性是无法无穷大的），而有部分机械系统则存在背隙。
这两种的任何一种达到了一定程度时，都会导致系统响应性能极差。
因此所谓的惯量不匹配可能导致的问题，其实是由于机械刚性不足，可能存在着较大的弹性或背隙而可能产生的运动不稳定问题。
伺服系统中我们需要控制的运动量是负载端的位置或转速，但实际上却是以安装在电机上的反馈装置检测到的位置或转速信号来代替目标负载控制量，而由于刚性的有限性，这种控制方式在一定条件下，特别是惯量比太大时，较大概率会出现不稳定问题。
要提高系统的快速响应性，首先必须提高机械传动部件的谐振频率，即提高机械传动部件的刚性和减小机械传动部件的惯量。
其次通过增大阻尼压低谐振峰值也能为提高快速响应性创造条件。
伺服惯量比和刚性关系
伺服惯量比和刚性关系一般来说，小惯量的电机制动性能好，发动，加快中止的反响很快，高速往复性好，适合于一些轻负载，高速定位的场合。
中、大惯量的电机适用大负载、平稳要求比较高的场合，如一些圆周运动机构和一些机床行业。
所以伺服电机刚性过大，刚性缺乏，一般是要调控制器增益改动体系呼应了。
惯量过大，惯量缺乏，说的是负载的惯量改动和伺服电机惯量的一个相对的比较。
那么伺服惯量比和刚性是什么关系呢？要说刚性，先说刚度。
刚度是指材料或结构在受力时抵抗弹性变形的能力，是材料或结构弹性变形难易程度的表征。
材料的刚度通常用弹性模量E来衡量。
在宏观弹性范围内，刚度是零件荷载与位移成正比的比例系数，即引起单位位移所需的力。
它的倒数称为柔度，即单位力引起的位移。
刚度可分为静刚度和动刚度。
一个结构的刚度（k）是指弹性体抵抗变形拉伸的能力。
k=P/δP是作用于结构的恒力，δ是由于力而产生的形变。
转动结构的转动刚度（k）为：k=M/θ其中，M为施加的力矩，θ为旋转角度。
举个例子，我们知道钢管比较坚硬，一般受外力形变小，而橡皮筋比较软，受到同等力产生的形变就比较大，那我们就说钢管的刚性强，橡皮筋的刚性弱，或者说其柔性强。
在伺服电机的应用中，用联轴器来连接电机和负载，就是典型的刚性连接；而用同步带或者皮带来连接电机和负载，就是典型的柔性连接。
电机刚性就是电机轴抗外界力矩干扰的能力，而我们可以在伺服控制器调节电机的刚性。
伺服电机的机械刚度跟它的响应速度有关。
一般刚性越高其响应速度也越高，但是调太高的话，很容易让电机产生机械共振。
所以，在一般的伺服放大器参数里面都有手动调整响应频率的选项，要根据机械的共振点来调整，需要时间和经验（其实就是调增益参数）。
在伺服系统位置模式下，施加力让电机偏转，如果用力较大且偏转角度较小，那么就认为伺服系统刚性强，反之则认为伺服刚性弱。
注意这里我说的刚性，其实更接近响应速度这个概念。
从控制器角度看的话，刚性其实是速度环、位置环和时间积分常数组合成的一个参数，它的大小决定机械的一个响应速度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

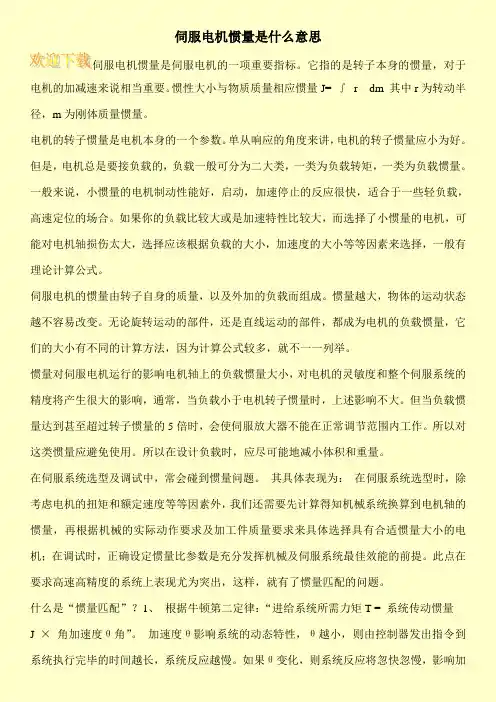

伺服电机惯量问题
在伺服系统选型及调试中，常会碰到惯量问题。
其具体表现为：
在伺服系统选型时，除考虑电机的扭矩和额定速度等等因素外，我们还需要先计算得知机械系统换算到电机轴的惯量，再根据机械的实际动作要求及加工件质量要求来具体选择具有合适惯量大小的电机；在调试时，正确设定惯量比参数是充分发挥机械及伺服系统最佳效能的前提。
此点在要求高速高精度的系统上表现尤为突出，这样，就有了惯量匹配的问题。
一、什么是“惯量匹配”？
1、根据牛顿第二定律：“进给系统所需力矩T = 系统传动惯量J ×角加速度θ角”。
加速度θ影响系统的动态特性，θ越小，则由控制器发出指令到系统执行完毕的时间越长，系统反应越慢。
如果θ变化，则系统反应将忽快忽慢，影响加工精度。
由于马达选定后最大输出T值不变，如果希望θ的变化小，则J 应该尽量小。
2、进给轴的总惯量“J＝伺服电机的旋转惯性动量JM ＋电机轴换算的负载惯性动量JL。
负载惯量JL由（以平面金切机床为例）工作台及上面装的夹具和工件、螺杆、联轴器等直线和旋转运动件的惯量折合到马达轴上的惯量组成。
JM为伺服电机转子惯量，伺服电机选定后，此值就为定值，而JL则随工件等负载改变而变化。
如果希望J变化率小些，则最好使JL所占比例小些。
这就是通俗意义上的“惯量匹配”。
二、“惯量匹配”如何确定？
传动惯量对伺服系统的精度，稳定性，动态响应都有影响。
惯量大，系统的机械常数大，响应慢，会使系统的固有频率下降，容易产生谐振，因而限制了伺服带宽，影响了伺服精度和响应速度，惯量的适当增大只有在改善低速爬行时有利，因此，机械设计时在不影响系统刚度的条件下，应尽量减小惯量。
衡量机械系统的动态特性时，惯量越小，系统的动态特性反应越好；惯量越大，马达的负载也就越大，越难控制，但机械系统的惯量需和马达惯量相匹配才行。
不同的机构，对惯量匹配原则有不同的选择，且有不同的作用表现。
不同的机构动作及加工质量要求对JL与JM大小关系有不同的要求，但大多要求JL与JM的比值小于十以内。
一句话，惯性匹配的确定需要根据机械的工艺特点及加工质量要求来确定。
对于基础金属切削机床，对于伺服电机来说，一般负载惯量建议应小于电机惯量的5倍。
惯量匹配对于电机选型很重要的，同样功率的电机，有些品牌有分轻惯量，中惯量，或大惯量。
其实负载惯量最好还是用公式计算出来。
常见的形体惯量计算公式在以前学的书里都有现成的（可以去查机械设计手册）。
我们曾经做过一试验，在一伺服电机的轴伸，加一大的惯量盘准备用来做测试，结果是：伺服电机低速时停不住，摇头摆尾，不停地振荡怎么也停不下来。
后来改为：在两个伺服电机的轴伸对接加装联轴器，对其中一个伺服电机通电，作为动力即主动，另一个伺服电机作为从动，即做为一个小负载。
原来那个摇头摆尾的伺服电机，启动、运动、停止，运转一切正常！
三、惯量的理论计算的功式？
惯量计算都有公式，至于多重负载，比如齿轮又带齿轮，或涡轮蜗杆传动，只要分别算出各转动件惯量然后相加即是系统惯量，电机选型时建议根椐不同的电机进行选配。
负载的转动惯量肯定是要设计时通过计算算出来拉，如果没有这个值，电机选型肯定是不那么合理的，或者肯定会有问题的，这是选伺服的最重要的几个参数之一。
至于电机惯量，电机样本手册上都有标注。
当然，对某些伺服，可以通过调整伺服的过程测出负载的惯量，作为理论设计中的计算的参考。
毕竟在设计阶段，很多类似摩擦系数之类的参数只能根据经验来猜，不可能准确。
理论设计中的计算的公式：（仅供参考）通常将转动惯量J用飞轮矩GD2来表示，它们之间的关系为
J=mp^2= GD^2/4g
式中 m与G－转动部分的质量（kg）与重量（N）；
与D－惯性半径与直径（m）；
g=9.81m/s2 －重力加速度
飞轮惯量=速度变化率*飞轮距/375
当然，理论与实际总会有偏差的，有些地区（如在欧洲），一般是采用中间值通过实际测试得到。
这样，相对我们的经验公式要准确一些。
不过，在目前还是需要计算的，也有固定公式可以去查机械设计手册的。
四、关于摩擦系数？
关于摩擦系数，一般电机选择只是考虑一个系数加到计算过程中，在电机调整时通常都不会考虑。
不过，如果这个因素很大，或者讲，足以影响电机调整，有些日系通用伺服，据称有一个参数是用来专门测试的，至于是否好用，本人没有用过，估计应该是好用的。
有网友发贴说，曾有人发生过这样的情况：设计时照搬国外的机器，机械部分号称一样，电机功率放大了50%选型，可是电机转不动。
因为样机的机械加工、装配的精度太差，负载惯量是差不多，可摩擦阻力相差太多了，对具体工况考虑不周。
当然，黏性阻尼和摩擦系数不是同一个问题。
摩擦系数是不变值，这点可以通过电机功率给予补偿，但黏性阻尼是变值，通过增大电机功率当然可以缓解，但其实是不合理的。
况且没有设计依据，这个最好是在机械状态上解决，没有好的机械状态，伺服调整完全是一句空话。
还有，黏性阻尼跟机械结构设计、加工、装配等相关，这些在选型时是必须考虑的。
而且跟摩擦系数也是息息相关的，正是因为加工水平不够才造成的摩擦系数不定，不同点相差较大，甚至技术工人装配水平的差异也会导致很大的差异，这些在电机选型时必须要考虑的。
这样，才会有保险系数，当然归根结底还是电机功率的问题。
五、惯量的理论计算后，微调修正的简单化
可能有些朋友觉的：太复杂了！实际情况是，某品牌的产品各种各样的参
数已经确定，在满足功率，转矩，转速的条件下，产品型号已经确定，如果惯量仍然不能满足，能否将功率提高一档来满足惯量的要求？
答案是：功率提高可以带动加速度提高的话，应是可以的。
六、伺服电机选型
在选择好机械传动方案以后，就必须对伺服电机的型号和大小进行选择和确认。
（1）选型条件：一般情况下，选择伺服电机需满足下列情况：
1.马达最大转速＞系统所需之最高移动转速。
2.马达的转子惯量与负载惯量相匹配。
3连续负载工作扭力≤马达额定扭力
4.马达最大输出扭力＞系统所需最大扭力（加速时扭力）
（2）选型计算：
1. 惯量匹配计算（JL/JM）
2. 回转速度计算（负载端转速，马达端转速）
3. 负载扭矩计算（连续负载工作扭矩，加速时扭矩）。
