m序列产生要点
m序列快速生成算法
![m序列快速生成算法](https://img.taocdn.com/s3/m/65c9fa3f26284b73f242336c1eb91a37f0113273.png)
m序列快速生成算法摘要:1.m 序列的概述2.m 序列快速生成算法的原理3.m 序列快速生成算法的具体步骤4.m 序列快速生成算法的应用案例5.m 序列快速生成算法的优缺点分析正文:一、m 序列的概述m 序列,也被称为m 序列数列,是一种在数学和计算机科学中经常出现的数列。
它的定义是:从1 开始,每个数都是前两个数之和。
例如,前几个m 序列数为:1, 1, 2, 3, 5, 8, 13, 21, 34, 55,...。
m 序列具有很多有趣的性质,如斐波那契数列、卢卡斯数列等,因此在各个领域都有广泛的应用。
二、m 序列快速生成算法的原理m 序列快速生成算法是一种高效生成m 序列的方法,其原理是利用数学递推关系式,通过迭代计算来快速生成m 序列。
m 序列的递推关系式为:F(n) = F(n-1) + F(n-2),其中F(n) 表示第n 个m 序列数。
通过这个递推关系式,我们可以从已知的前两个m 序列数开始,逐步计算出后续的m 序列数。
三、m 序列快速生成算法的具体步骤1.初始化两个变量a 和b,分别表示m 序列的前两个数。
2.使用递推关系式F(n) = F(n-1) + F(n-2),计算出第n 个m 序列数。
3.将计算出的第n 个m 序列数赋值给变量a,并将变量b 的值赋给变量a。
4.重复步骤2 和3,直到计算出所需的m 序列数。
四、m 序列快速生成算法的应用案例m 序列快速生成算法在很多领域都有应用,如计算机图形学、数据压缩、金融分析等。
以计算机图形学为例,m 序列可以用来生成光滑的曲线和曲面,提高图形的质量。
在数据压缩中,m 序列可以用来压缩数据,减少存储空间。
在金融分析中,m 序列可以用来预测股票价格等。
五、m 序列快速生成算法的优缺点分析优点:1.m 序列快速生成算法计算速度快,能够高效地生成m 序列。
2.m 序列具有很多有趣的性质,因此在各个领域都有广泛的应用。
缺点:1.m 序列快速生成算法的计算过程较为复杂,需要处理递推关系式。
M序列原理及代码

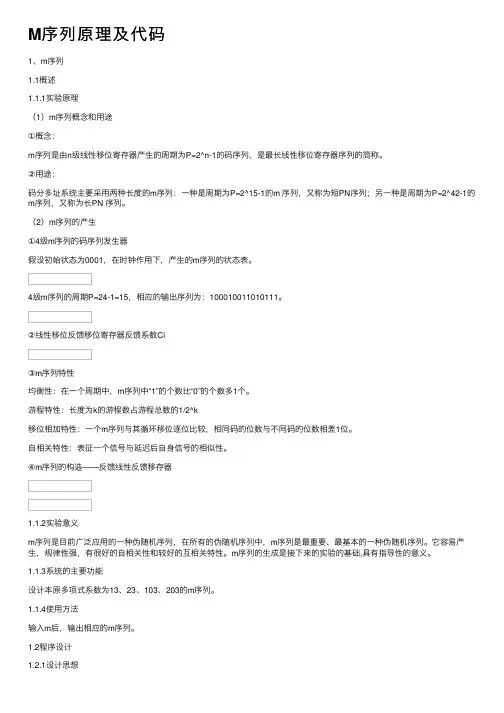

![M序列原理及代码](https://img.taocdn.com/s3/m/b9f2689e85868762caaedd3383c4bb4cf7ecb7f3.png)
M序列原理及代码1、m序列1.1概述1.1.1实验原理(1)m序列概念和⽤途①概念:m序列是由n级线性移位寄存器产⽣的周期为P=2^n-1的码序列,是最长线性移位寄存器序列的简称。
②⽤途:码分多址系统主要采⽤两种长度的m序列:⼀种是周期为P=2^15-1的m 序列,⼜称为短PN序列;另⼀种是周期为P=2^42-1的m序列,⼜称为长PN 序列。
(2)m序列的产⽣①4级m序列的码序列发⽣器假设初始状态为0001,在时钟作⽤下,产⽣的m序列的状态表。
4级m序列的周期P=24-1=15,相应的输出序列为:100010011010111。
②线性移位反馈移位寄存器反馈系数Ci③m序列特性均衡性:在⼀个周期中,m序列中“1”的个数⽐“0”的个数多1个。
游程特性:长度为k的游程数占游程总数的1/2^k移位相加特性:⼀个m序列与其循环移位逐位⽐较,相同码的位数与不同码的位数相差1位。
⾃相关特性:表征⼀个信号与延迟后⾃⾝信号的相似性。
④m序列的构造——反馈线性反馈移存器1.1.2实验意义m序列是⽬前⼴泛应⽤的⼀种伪随机序列,在所有的伪随机序列中,m序列是最重要、最基本的⼀种伪随机序列。
它容易产⽣,规律性强,有很好的⾃相关性和较好的互相关特性。
m序列的⽣成是接下来的实验的基础,具有指导性的意义。
1.1.3系统的主要功能设计本原多项式系数为13、23、103、203的m序列。
1.1.4使⽤⽅法输⼊m后,输出相应的m序列。
1.2程序设计1.2.1设计思想由m序列的产⽣过程,即通过带反馈的移位寄存器产⽣,容易想到EDA中的结构化的程序设计思想,即以DFF触发器作为底层⽂件,进⾏顶层⽂件设计,获得m序列。
此设计的优点是程序思路简单,结构清晰,只要做出⼀种反馈系数的m序列,容易得到其他反馈系数的m序列;但也存在缺点,那就是结构化的设计使得代码写的过长。
1.2.2软件设计流程及描述(1)流程图(2)描述clk上升沿触发程序,⽤case语句选择m为13,23,103,203中的哪种情况。
m序列产生及其特性实验

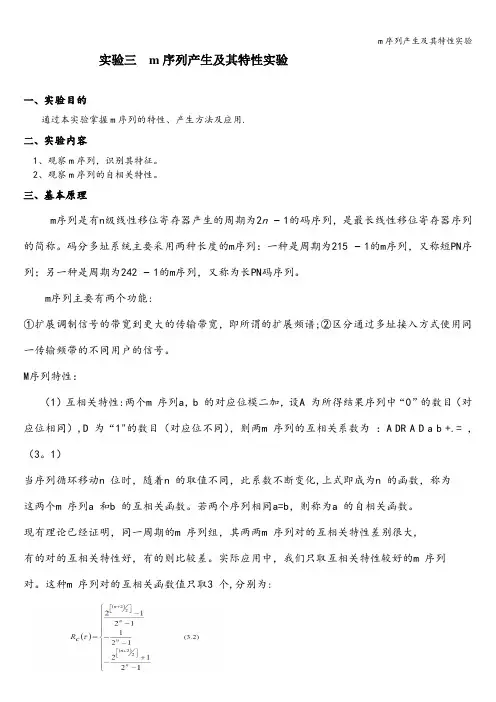

![m序列产生及其特性实验](https://img.taocdn.com/s3/m/e411e5fecc7931b764ce155d.png)
实验三m序列产生及其特性实验一、实验目的通过本实验掌握m序列的特性、产生方法及应用.二、实验内容1、观察m序列,识别其特征。
2、观察m序列的自相关特性。
三、基本原理m序列是有n级线性移位寄存器产生的周期为2n −1的码序列,是最长线性移位寄存器序列的简称。
码分多址系统主要采用两种长度的m序列:一种是周期为215 −1的m序列,又称短PN序列;另一种是周期为242 −1的m序列,又称为长PN码序列。
m序列主要有两个功能:①扩展调制信号的带宽到更大的传输带宽,即所谓的扩展频谱;②区分通过多址接入方式使用同一传输频带的不同用户的信号。
M序列特性:(1)互相关特性:两个m 序列a,b 的对应位模二加,设A 为所得结果序列中“0”的数目(对应位相同),D 为“1"的数目(对应位不同),则两m 序列的互相关系数为:A DR A D a b +.= ,(3。
1)当序列循环移动n 位时,随着n 的取值不同,此系数不断变化,上式即成为n 的函数,称为这两个m 序列a 和b 的互相关函数。
若两个序列相同a=b,则称为a 的自相关函数。
现有理论已经证明,同一周期的m 序列组,其两两m 序列对的互相关特性差别很大,有的对的互相关特性好,有的则比较差。
实际应用中,我们只取互相关特性较好的m 序列对。
这种m 序列对的互相关函数值只取3 个,分别为:式中[]表示取实数的整数部分.满足这一特性的m 序列对称为m 序列优选对.自相关特性:m 系列的自相关函数是周期的二值函数:当序列的周期很大时,m 序列的自相关函数波形变得十分的尖锐而接近冲激函数;既证明随着序列周期的增加,m 序列越是呈现随机信号的性质.四、实验步骤(说明:要详细)function [mseq] = mseries(coefficients)len =length(coefficients) ;L =2^len — 1;registers= [zeros(1 ,len - 1),1];mseq(1) =registers(1);for i = 2:Lnewregisters(1:len — 1) = registers(2:len);newregisters(len) = mod (sum (coefficients.* registers),2) ;registers=newregisters;mseq(i) =registers(1) ;end五、实验结果及分析六、心得与体会对m序列的特性、产生方法及应用有了一定的了解,对于matlab仿真软件的使用有了更高的理解。
m序列产生实验
![m序列产生实验](https://img.taocdn.com/s3/m/2da295ebaeaad1f346933f72.png)
m序列产生实验一、实验目的1、m序列产生的基本方法;2、m序列0状态消除的基本手段;二、实验仪器1、JH5001型通信原理实验箱一台;2、MaxplusII开发环境一台;3、JTAG下载电缆一根;4、CPLD下载板一块;5、微机一台;6、示波器一台;三、实验原理m序列产生电路在通信电路设计中十分重要,它广泛使用在扩频通信、信号产生、仪器仪表等等电路中。
m序列有时也称伪噪声(PN)或伪随机序列,在一段周期内其自相关性类似于随机二进制序列。
尽管伪噪声序列是确定的,但其具有很多类似随机二进制序列的性质,例如0和1的数目大致相同,将序列平移后和原序列的相关性很小。
PN序列通常由序列逻辑电路产生,一般是由一系列的两状态存储器和反馈逻辑电路构成。
二进制序列在时钟脉冲的作用下在移位寄存器中移动,不同状态的输出逻辑组合起来并反馈回第一级寄存器作为输入。
当反馈由独立的“异或”门组成(通常是这种情况),此时移位寄存器称为线性PN序列发生器。
如果线性移位寄存器在某些时刻到达零状态,它会永远保持零状态不变,因此输出相应地变为全零序列。
因为n阶反馈移位寄存器只有2n-1个非零状态,所以由n阶线性寄存器生成的PN序列不会超过2n-1个。
周期为2n-1的线性反馈寄存器产生的序列称为最大长度(ML)序列——m序列。
m 序列发生器的一般组成m 序列发生器一般组成如上图所示,它用n 级移位寄存器作为主支路,用若干级模2加法器作为各级移位寄存器的抽头形成线性反馈支路。
各抽头的系数hi 称为反馈系数,它必须按照某一个n 次本原多项式:∑==ni i i x h x h 0)(中的二进制系数来取值。
在伪序列发生模块中,可以根据本原多项式的系数,…..h 8、h 7、h 6、h 5、h 4、h 3、h 2、h 1、h 0产生m 序列,这些系数可表示8进制数(1代表相连抽头进入反馈回路,0代表该抽头不进入反馈回路),如:13、23、103、203四、 课题设计要求在输入时钟256KHz 的时钟作用下,可在外部跳线器的控制下改变产生不同的m 序列,在程序中定义的几个变量为:输入: Main_CLK :输入 256KHz 主时钟 M_Sel[1..0]:选择输出不同的m 序列当 Mode[]=0:本原多项式为13(8进制表示); 当 Mode[]=1:本原多项式为23(8进制表示); 当 Mode[]=2:本原多项式为103(8进制表示); 当 Mode[]=3:本原多项式为203(8进制表示);输出: M_Out :m 序列输出 说明:1、 M_Sel[1..0]与复接模块的m_sel0、m_sel1相连; M_Out 在测试点TPB01输出;五、 实验步骤1、将JH5001二次开发光盘内的基本程序m.tdf 及其它相关程序(在光盘的“2th\student_m ”子目录下)拷入机器内。
实验1---白噪声和M序列的产生
![实验1---白噪声和M序列的产生](https://img.taocdn.com/s3/m/c8371615ed630b1c58eeb511.png)
实验1 白噪声和M序列的产生实验报告1.实验题目:白噪声和M序列的产生.实验对象或参数、生成均匀分布随机序列1)利用混合同余法生成[0, 1]区间上符合均匀分布的随机序列,并计算该序列的均值和方差,与理论值进行对比分析。
要求序列长度为1200,推荐参数为a=655395.程序框图7.实验结果及分析1、生成均匀分布随机序列 (1)生成的0-1均布随机序列如下所示:200400600800100012000.10.20.30.40.50.60.70.80.91计算序列的均值和方差程序代码:mean_R = mean(R)var_R = var(R)均值和方差实际值:mean_R =0.4969var_R =0.0837随机变量X服从均匀分布U(a,b),则均值为(a+b)/2,方差为(b-a)先平方再除以12。
[0,1]区间均值和方差理论值:mean_R =(0+1)/2=0.5;var_R =1/12 = 0.083333。
结论:容易看到,实际值与理论值较接近。
(2)该随机序列落在10个子区间的频率曲线图如下:结论:从结果图可以容易看到,该序列的均匀性较好。
2、生成高斯白噪声生成的白噪声如下图:-2.5-2-1.5-1-0.500.511.52生成的白噪声的频率统计图如下:0510152025结论:从结果图知,生成的白噪声基本服从N(0,1)分布。
3、生成M 序列生成的M 序列如下(n = 63):010203040506070-1.5-1-0.50.511.5验证M 序列性质:均衡特性:m 序列每一周期中 1 的个数比 0 的个数多 1 个(-a 和a 的个数差1) 测试程序:number_a = sum(M_XuLie == a);number_a_c = sum(M_XuLie == -a);number_anumber_a_c 结果:number_a =31number_a_c =32结论:从测试结果看性质成立游程特性:m 序列的一个周期(p =2n -1)中,游程总数为2n -1。
M序列的产生及特性分析实验
![M序列的产生及特性分析实验](https://img.taocdn.com/s3/m/625f1a1eb80d6c85ec3a87c24028915f804d842f.png)
M 序列的产生及特性分析实验一:实验目的1、了解m 序列的特性及产生。
二:实验模块1、 主控单元模块2、 14号 CDMA 扩频模块3、示波器三:实验原理1、14号模块的框图14号模块框图2、14号模块框图说明(m 序列)127位128位该模块提供了四路速率为512K 的m 序列,测试点分别为PN1、PN2、PN3、PN4。
其中,PN2和PN4分别由PN 序列选择开关S2、S3控制;不同的开关码值,可以设置m 序列码元的不同偏移量。
开关S6是PN 序列长度设置开关,可选127位或128位,其中127位是PN 序列原始码长,128位是在原始码元的连6个0之后增加一个0得到。
Gold 序列测试点为G1和G2,其中G1由PN1和PN2合成,G2由PN3和PN4合成。
拨码开关S1和S4是分别设置W1和W2产生不同的Walsh 序列。
实验中还可以观察不同m 序列(或Gold 序列)和Walsh 序列的合成波形。
注意,每次设置拨码开关后,必须按复位键S7。
3、实验原理框图m 序列相关性实验框图为方便序列特性观察,本实验中将Walsh 序列码型设置开关S1和S4固定设置为某一种。
4、实验框图说明 m 序列的自相关函数为()R A D τ=-式中,A 为对应位码元相同的数目;D 为对应位码元不同的数目。
自相关系数为()A D A DP A Dρτ--==+ 对于m 序列,其码长为P=2n -1, 在这里P 也等于码序列中的码元数,即“0”和“1”个数的总和。
其中“0”的个数因为去掉移位寄存器的全“0”状态,所以A 值为121n A -=-“1”的个数(即不同位)D 为12n D -=m 序列的自相关系数为1 0()1 0,1,2,p τρτττ=⎧⎪=⎨-≠=⎪⎩…,p-1cT τm 序列的自相关函数四:实验步骤(注:实验过程中,凡是涉及到测试连线改变或者模块及仪器仪表的更换时,都需先停止运行仿真,待连线调整完后,再开启仿真进行后续调节测试。
m序列原理
![m序列原理](https://img.taocdn.com/s3/m/7627d454c381e53a580216fc700abb68a982ad91.png)
m序列原理m序列是一种特殊的伪随机序列,具有良好的随机性质和周期性,广泛应用于通信、密码学、雷达、遥感等领域。
m序列的原理是基于线性反馈移位寄存器(LFSR)的工作原理,通过适当的初值和反馈多项式,可以生成具有良好随机性质的序列。
m序列的生成原理是基于LFSR的工作原理。
LFSR是一种线性反馈移位寄存器,它由若干个存储单元和适当的反馈电路组成。
在LFSR中,存储单元中的数据按照时钟信号不断移位,同时根据反馈电路的控制,将某些位上的数据进行异或运算,得到新的输入数据,从而实现序列的生成。
通过适当选择LFSR的初值和反馈多项式,可以得到不同长度的m序列。
m序列具有良好的随机性质和周期性。
由于m序列的生成原理是基于LFSR的移位和异或运算,使得序列中的数据呈现出随机分布的特性。
同时,由于LFSR的结构和反馈多项式的选择,m序列具有很长的周期,甚至可以达到最大周期2^n-1,其中n为LFSR的位数。
这使得m序列在伪随机序列中具有较好的性能。
m序列在通信、密码学、雷达、遥感等领域有着广泛的应用。
在通信系统中,m序列可以作为扩频序列,用于码分多址(CDMA)通信系统中的信道编码和解码,提高通信系统的抗干扰能力和安全性。
在密码学中,m序列可以作为密钥序列,用于数据加密和解密,保障通信的安全性。
在雷达和遥感领域,m序列可以作为调制序列,用于信号的调制和解调,提高信号的分辨率和抗干扰能力。
总之,m序列作为一种特殊的伪随机序列,具有良好的随机性质和周期性,在通信、密码学、雷达、遥感等领域有着广泛的应用前景。
通过深入理解m序列的生成原理和特性,可以更好地应用于实际系统中,提高系统的性能和安全性。
m序列的原理及应用
![m序列的原理及应用](https://img.taocdn.com/s3/m/9d411b7282c4bb4cf7ec4afe04a1b0717ed5b360.png)
m序列的原理及应用1. 什么是m序列?m序列,全名为最大长度线性反馈移位寄存器序列(Maximum Length Sequence),是一种特殊的二进制序列。
m序列的特点是具有最长的周期,并且波形均匀随机分布。
m序列可以通过一个线性反馈移位寄存器(LFSR)来生成。
2. m序列的生成原理m序列的生成原理基于线性反馈移位寄存器(LFSR)的运算。
LFSR是一种用于产生伪随机序列的硬件电路。
LFSR由寄存器和反馈函数组成。
寄存器是一组存储数据的单元,通常是一组触发器,每个触发器存储一个二进制位。
反馈函数根据寄存器的当前状态产生下一个状态。
反馈函数一般采用异或操作。
m序列的生成就是通过不断移位和反馈计算,使得LFSR的状态变化遍历所有可能的状态,从而生成了m序列。
3. m序列的应用m序列由于其随机性和均匀性,被广泛应用于通信、加密、导航等领域。
3.1 通信领域在通信领域中,m序列被用作伪随机序列发生器。
伪随机序列在信号传输、数据调制等方面起到关键作用。
m序列具有具有良好的互相关性和自相关性性质,能够提供伪随机的编码和解码功能。
3.2 加密领域m序列在加密领域中作为密钥序列广泛使用。
由于m序列的随机性和不可预测性,能有效地保护数据的安全性。
一种常见的应用是m序列与明文进行异或运算,生成密文,从而实现加密功能。
3.3 导航领域在导航领域中,m序列被用于全球卫星导航系统(GNSS)中的扩频码。
扩频码是通过将原始导航信号与m序列进行乘法运算而生成的。
m序列的均匀随机性使得扩频码具有良好的抗多径和抗干扰性能。
4. m序列的特点4.1 最长周期m序列具有最长的周期,周期长度为2^N-1,其中N为LFSR的位数。
这意味着m序列可以生成非常长的伪随机序列。
4.2 均匀随机性m序列的波形均匀分布,具有良好的随机性。
这个特性使得m序列在各个应用领域都能发挥重要作用。
4.3 线性可预测性m序列是由线性反馈移位寄存器生成的,其生成过程可以被完全预测。
5g m序列
![5g m序列](https://img.taocdn.com/s3/m/973ee074ff4733687e21af45b307e87101f6f80d.png)
5G M序列简介在5G通信技术中,M序列(M-sequence)是一种用于生成伪随机码(Pseudo Random Code)的序列。
M序列具有良好的随机性和周期性,并且在5G系统中具有广泛的应用。
本文将对5G M序列进行详细介绍,包括其定义、特性、生成方法以及应用场景等。
定义M序列是一种由二进制数字(0和1)组成的序列,具有良好的随机性和周期性。
M序列的长度通常为2的幂次方减1,例如15、31、63等。
M序列的生成是通过反馈移位寄存器(Feedback Shift Register,FSR)实现的,其中寄存器中的位通过特定的异或运算进行更新,从而生成下一个位的值。
特性1.随机性:M序列具有良好的随机性,其序列中的0和1的分布接近均匀分布,能够提供高度的随机性,从而增强数据的安全性和抗干扰能力。
2.周期性:M序列的周期性非常好,其周期长度为2的幂次方减1。
例如,一个15位的M序列的周期长度为2^15-1=32767,能够满足5G系统对长周期序列的需求。
3.自相关性:M序列的自相关性非常低,即序列与其自身进行互相关运算后,得到的结果接近于0。
这种特性使得M序列在通信系统中能够提供良好的互相干扰抑制能力。
生成方法M序列的生成方法基于反馈移位寄存器(FSR),其具体步骤如下:1.初始化寄存器:将FSR中的所有位初始化为非零的值,通常选择全1或全0。
2.生成序列:通过不断进行异或运算来更新FSR中的位,从而生成M序列。
具体更新方法根据FSR的结构和反馈多项式来确定。
3.输出序列:根据需要,可以选择输出M序列的全部或部分位。
如果只需要部分位,则可以通过截取序列的方式来实现。
应用场景M序列在5G系统中有许多重要的应用场景,包括:1.扩频技术:M序列被广泛用于扩频技术中,通过将原始数据序列与M序列进行异或运算,可以将信号的频带扩展,从而提高系统的抗干扰能力和容量。
2.导频序列:在5G系统中,M序列被用作导频序列,用于信道估计、频率同步等关键环节。
m序列产生原理
![m序列产生原理](https://img.taocdn.com/s3/m/20c01b9a250c844769eae009581b6bd97f19bcbe.png)
m序列产生原理m序列是一种特殊的伪随机数序列,具有良好的随机性质,被广泛应用于通信、加密、雷达、测距等领域。
m序列的产生原理主要基于反馈移位寄存器和模2加法器,下面我们来详细介绍一下m序列的产生原理。
首先,m序列的产生基于一个反馈移位寄存器(LFSR),它由若干个触发器和异或门组成。
反馈移位寄存器的初始状态称为种子,种子的选择对m序列的随机性质有很大影响。
在产生m序列的过程中,寄存器的状态不断变化,每次变化都会输出一个比特,这些输出的比特组成了m序列。
其次,m序列的产生还依赖于模2加法器。
反馈移位寄存器输出的比特经过模2加法器进行模2加运算,得到m序列的输出比特。
模2加法器实际上就是异或门,它将反馈移位寄存器输出的比特与特定位置上的比特进行异或运算,得到m序列的下一个比特。
最后,m序列的周期性与反馈移位寄存器的长度有关。
对于一个n级的反馈移位寄存器,其产生的m序列的周期为2^n-1,即m序列会在2^n-1个时钟周期内重复。
这也意味着m序列的长度是有限的,随着时钟周期的增加,m序列会重复出现之前的序列。
总结一下,m序列的产生原理主要包括反馈移位寄存器和模2加法器。
反馈移位寄存器通过不断变换状态产生随机比特,而模2加法器则将这些比特进行模2加运算,最终输出m序列。
m序列的周期性与反馈移位寄存器的长度有关,周期为2^n-1。
通过合理选择反馈移位寄存器的种子和长度,可以得到具有良好随机性质的m序列。
以上就是m序列的产生原理,希望能对您有所帮助。
如果您对m序列还有其他疑问,欢迎与我们进一步交流讨论。
m序列文档
![m序列文档](https://img.taocdn.com/s3/m/484a73f9fc0a79563c1ec5da50e2524de518d09d.png)
M序列什么是M序列?M序列是一种特殊的二进制序列,具有良好的相关性和平衡性。
它在通信系统、密码学和伪随机序列生成器等领域中被广泛应用。
M序列由线性移位寄存器(LSR)和反馈逻辑电路组合而成。
LSR是一种数字逻辑电路,可以实现数据在存储器中的循环移位。
反馈逻辑电路根据存储器中的数据决定输入数据的变化,从而形成M序列。
M序列的特点1.长度固定: M序列的长度是2的幂次方,通常为2^N-1。
例如,长度为7、15、31的M序列在实际应用中较为常见。
2.短周期:因为M序列的长度是有限的,所以它必定会在一定步数之后开始重复。
这使得M序列可以用于周期性信号的产生。
3.高相关性:M序列具有良好的自相关性和互相关性。
自相关性是指序列与其自身的相关性,互相关性是指序列与其他序列的相关性。
M序列在CDMA通信系统中的应用就是基于其高相关性的特点。
4.平衡性:M序列的各个周期内0和1的数量基本相等。
这一特点使得M序列在调制中不会有严重的低频分量和漂移。
M序列的应用1.伪随机序列生成器:M序列可以作为一种伪随机序列的生成器。
例如,可以用M序列生成随机的信道编码序列,用于提高通信系统的帧同步性能。
2.CDMA通信系统:CDMA是一种多用户通信技术,其中各个用户使用不同的码片(即M序列)进行编码。
接收端根据匹配滤波器对接收信号进行处理,从而实现对特定用户的信号的提取。
3.密码学:M序列可以用于加密和解密数据。
通过将明文与M序列进行异或操作,可以生成密文。
密文再与同样的M序列异或,即可还原成原始明文。
4.随机性检测:M序列可以用于随机性检测。
通过比较M序列与随机序列的相关性,可以得出序列的随机程度,从而判断其安全性。
M序列的生成算法M序列的生成算法基于反馈逻辑电路。
具体步骤如下: 1. 设置一个初始状态,初始状态可以是全0或全1。
2. 设定反馈逻辑电路,用来决定存储器中下一个数据的取值。
3. 将存储器中的数据进行移位,将最右边的数据移位到最左边,并根据反馈逻辑电路确定新的最右边的数据。
m序列产生原理
![m序列产生原理](https://img.taocdn.com/s3/m/737be0d1951ea76e58fafab069dc5022aaea46fa.png)
m序列产生原理m序列是一种随机序列,它的特点是在用相同的参数初始化m序列时,序列中出现的每一位都是确定的,而且具有高度的均匀性,被广泛用于计算机科学和信号处理领域。
m序列的产生主要是基于位移寄存器(shift-register)的运算,它们给出了一种快速、灵活的产生随机序列的方法。
m序列是典型的应用有状态机(state machine)的循环运算法则产生的。
有状态机指有一个由有限个状态组成的有限状态集合,它们可以根据输入信号从一个状态转换到另一个状态,并且每一次状态转换后,输出一位数据,而且这个数据受到了转换前的状态和输入信号的影响,我们称有状态机为有限状态机,它是一个循环的结构,在每一次的输出之后,系统会进入一个新的状态,这个状态是由输入信号和转换前的状态所决定的。
状态机的运算可以抽象地表述为如下的方程式:Si = f(Si-1, K)其中K为一个密钥,Si为状态机的状态,Si-1表示转换前的状态,f是一个函数,它使用一个密钥和转换前的状态作为输入,返回一个新的状态。
m序列生成器就是一种有状态机,它有一个状态序列Si,状态序列的长度称为m,它的状态序列Si的每一位都有一个可确定的值。
m 序列生成器的运算方程式如下:Si = f(Si-1, Si-2, Si-m+1)其中f是一个不同于上面式子中的函数。
它采用最后m位的状态作为输入,它根据某种规则,决定每一次状态转换后输出一个新的状态。
m序列生成器的输出都是独立的,且具有高度的均匀性,而且这种输出可以用来作为伪随机数据。
m序列生成器有很多种不同的实现形式,最常用的是有线m序列。
它使用一个有限的状态序列,以及一个叫做“线性函数”的运算,来生成特定的随机变量。
它的状态序列是由一系列的反馈有效比特组成的,这些反馈有效比特将决定最终输出序列的值,也就是状态序列将产生一组随机序列。
有线m序列的典型例子包括LFSR(线性反馈移位寄存器)、m暗号和BCH暗号,这些技术被广泛用于无线传输系统中,以生成高可靠性、高随机性的通信信号。
m序列产生跳频序列的原理
![m序列产生跳频序列的原理](https://img.taocdn.com/s3/m/4ed26c566d175f0e7cd184254b35eefdc8d315f6.png)
m序列跳频序列是一种常用的跳频通信中的信号形式。
m序列的产生原理基于线性反馈移位寄存器。
首先,我们需要了解m序列的概念。
在信息论中,m序列是一种长度为N的二进制序列,它具有最大的随机性。
这种序列的产生依赖于线性反馈移位寄存器。
具体来说,给定一组二进制寄存器,每个寄存器都有一个固定的位数,通过在每个时钟周期中输入数据并移动寄存器,可以生成m序列。
跳频序列的产生基于m序列。
当m序列的各个频率分量以不同的频率进行跳变时,就形成了跳频信号。
这种信号的特点是频率随时间变化,而且变化是随机的,因此具有较高的抗干扰能力。
m序列产生跳频序列的原理可以概括如下:
1. 线性反馈移位寄存器:首先,通过线性反馈移位寄存器生成m序列。
这个过程涉及到输入数据、寄存器移动和输出结果。
m序列的长度取决于寄存器的位数和输入数据。
2. 频率合成:跳频信号的频率合成基于m序列的性质。
具体来说,将m序列的各个频率分量以不同的频率进行跳变,形成跳频信号的频率成分。
这种频率合成方式需要精确控制每个频率成分的跳变时间,以确保信号的连续性和稳定性。
3. 调制和解调:跳频信号通常通过调制方式传输,例如通过将信号与载波进行混频或通过相位调制。
接收端则通过解调恢复原始信号。
在跳频通信中,解调过程需要精确地跟踪频率变化的规律,以便正确地恢复原始信号。
总之,m序列产生跳频序列的原理涉及到线性反馈移位寄存器的生成、频率合成以及调制和解调的过程。
这些过程使得跳频信号具有较高的抗干扰能力和保密性,因此在通信领域得到了广泛应用。
