硬件在环仿真策略说明
硬件在环仿真的基本概念与工作流程
硬件在环仿真的基本概念与工作流程1.引言1.1 概述硬件环仿真是一种通过计算机模拟硬件设备行为和功能的技术。
在现实世界中，设计、开发和测试硬件电路需要大量的时间和资源。
然而，借助硬件环仿真技术，我们可以在计算机上创建和模拟硬件设备，以验证和分析其性能、功能和稳定性。
这种技术不仅可以显著提高硬件开发过程的效率，还可以大幅降低成本和风险。
在硬件环仿真中，我们使用仿真软件和工具，在计算机上构建一个模型来代表真实世界中的硬件设备。
这个模型可以描述硬件设备的逻辑结构、电气特性和行为。
通过对模型进行各种测试和分析，我们可以评估硬件设计的可行性、性能瓶颈和可能的问题。
硬件环仿真还可以帮助设计人员在实际制造之前进行改进和优化，以确保最终产品的质量和可靠性。
硬件环仿真的工作流程一般包括几个主要步骤。
首先，我们需要准备仿真软件和工具，并根据设计要求和目标创建硬件模型。
这个模型可以包括各种硬件组件、电路和连接方式。
接下来，我们需要定义和设置仿真参数，例如电压、时钟频率和输入信号。
然后，我们可以对模型进行仿真运行，观察和分析其行为和响应。
通过仿真结果，我们可以评估硬件设计的性能和功能是否符合预期。
如果存在问题或改进空间，我们可以对模型进行修改和优化。
最后，我们可以输出仿真结果和报告，以便与其他团队成员共享和讨论。
总之，硬件环仿真是一种重要的工具和技术，它可以帮助设计人员和工程师在硬件开发过程中更加高效地进行设计、测试和优化。
通过模拟和评估硬件设备的性能和功能，硬件环仿真可以大大缩短开发周期，降低成本，并提高最终产品的质量和可靠性。
1.2文章结构2. 正文2.1 硬件环仿真的基本概念硬件环仿真是通过计算机软件模拟硬件系统的运行行为，以达到验证和分析硬件设计的目的。
它可以帮助设计人员在实际制造硬件之前评估和验证硬件设计的正确性和可靠性。
硬件环仿真技术已在电子、通信、航空航天、汽车等领域广泛应用。
2.2 硬件环仿真的工作流程硬件环仿真的工作流程包括设计建模、验证仿真和结果分析三个主要阶段。

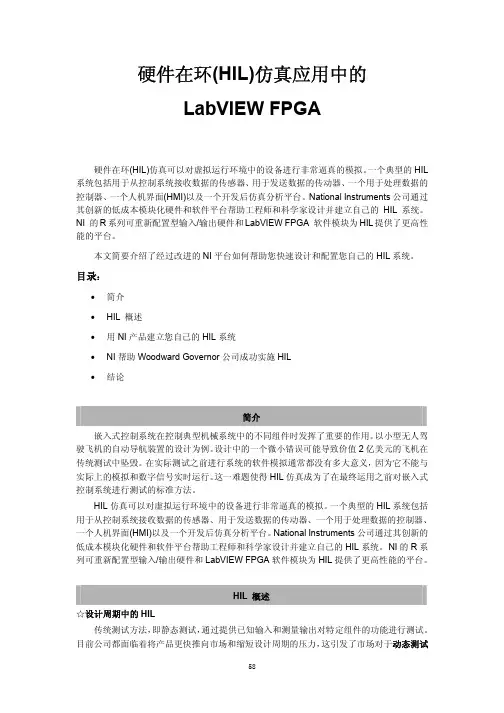

硬件在环（HIL）仿真应用中的
硬件在环(HIL)仿真应用中的LabVIEW FPGA硬件在环(HIL)仿真可以对虚拟运行环境中的设备进行非常逼真的模拟。
一个典型的HIL 系统包括用于从控制系统接收数据的传感器、用于发送数据的传动器、一个用于处理数据的控制器、一个人机界面(HMI)以及一个开发后仿真分析平台。
National Instruments公司通过其创新的低成本模块化硬件和软件平台帮助工程师和科学家设计并建立自己的HIL系统。
NI 的R系列可重新配置型输入/输出硬件和LabVIEW FPGA 软件模块为HIL提供了更高性能的平台。
本文简要介绍了经过改进的NI平台如何帮助您快速设计和配置您自己的HIL系统。
目录：• 简介• HIL 概述• 用NI产品建立您自己的HIL系统• NI帮助Woodward Governor公司成功实施HIL• 结论简介嵌入式控制系统在控制典型机械系统中的不同组件时发挥了重要的作用。
以小型无人驾驶飞机的自动导航装置的设计为例。
设计中的一个微小错误可能导致价值2亿美元的飞机在传统测试中坠毁。
在实际测试之前进行系统的软件模拟通常都没有多大意义，因为它不能与实际上的模拟和数字信号实时运行。
这一难题使得HIL仿真成为了在最终运用之前对嵌入式控制系统进行测试的标准方法。
HIL仿真可以对虚拟运行环境中的设备进行非常逼真的模拟。
一个典型的HIL系统包括用于从控制系统接收数据的传感器、用于发送数据的传动器、一个用于处理数据的控制器、一个人机界面(HMI)以及一个开发后仿真分析平台。
National Instruments公司通过其创新的低成本模块化硬件和软件平台帮助工程师和科学家设计并建立自己的HIL系统。
NI的R系列可重新配置型输入/输出硬件和LabVIEW FPGA软件模块为HIL提供了更高性能的平台。
HIL 概述☆设计周期中的HIL传统测试方法，即静态测试，通过提供已知输入和测量输出对特定组件的功能进行测试。
基于LabVIEWRT的硬件在环仿真
基于LabVIEWRT的硬件在环仿真随着科技的发展，计算机在各行各业中扮演着越来越重要的角色，其中软件的发展更是引领着各大领域向前发展。
在这一不断变化的环境下，硬件如何与软件相结合，完成更为复杂的任务，成为了各大行业中面临的难题。
而在这些任务中，环境仿真更是成为了硬件工程师们较为注重的一项任务。
LabVIEWRT是一种软件平台，它支持硬件与软件的互联，使得硬件工程师们更加容易地控制和监测硬件设备。
通过使用LabVIEWRT，硬件工程师可以在真实的环境中测试硬件设备，同时在现实世界中进行仿真。
这样，硬件工程师们就可以更加准确地预测设备的功能和性能，进而实现更高的安全性、可靠性和可维护性。
在环境仿真过程中，LabVIEWRT可以进行虚拟化测试，将实际环境的物理属性与虚拟化技术相结合，使得硬件可以在虚拟环境中进行模拟，以有效地模拟实际的环境条件。
这样，硬件工程师们就可以尝试各种环境和条件的变化，以寻找最佳的环境设置和配置。
同时，这种虚拟化测试还可以避免实际环境中可能存在的危险情况，从而提高硬件设备的安全性和可靠性。
除了在虚拟环境下进行测试，LabVIEWRT还可以动态地控制硬件设备，并查看其实时状态。
这种实时监测可以帮助工程师们更加准确地分析设备的性能，并了解其是否能够在实际环境中正常工作。
实时监测还可以帮助工程师们及时发现设备中的故障或问题，并对其进行修复或更换。
这样，硬件工程师们就可以更好地维护设备，保持其在任何环境下的最佳性能。
总的来说，LabVIEWRT在硬件领域中的应用是非常重要的。
它可以帮助硬件工程师们有效地进行环境仿真，并在虚拟环境下测试和控制硬件设备。
这种测试和控制还可以帮助工程师们了解设备的实时性能，并及时发现可能出现的问题。
这样，硬件工程师们就可以更加精确地设计和运行硬件设备，使得其在任何环境下都能够完美地工作。
除了在硬件开发中的应用，LabVIEWRT还广泛应用于自动化控制、机械制造、生产工艺等领域。
硬件在环仿真平台使用说明
RT-LAB使用说明软件的打开：双击下图中红圈里的图标所含工程：所有工程都在project explorer一栏中，工程有电流校正、电压校正、两电平、三电平（level3forsecondband同level3相同）模型路径：去年对RT-LAB软件进行了一次升级，从10.4.3升级到了10.4.10，由于工作需要并没有对所有模型进行迁移，现列出以前的Simulink模型路径，如下图所示，红色圆圈中两个文件夹分别为两个版本软件的路径。
模型介绍：双击可以打开工程里包含的Matlab模型(1) 第一层模型包含两个模块：SM_***和SC_***（***表示省略具体名称）SM_***: 主要负责仿真运算，在编译完成后将结果送入仿真主机中S C_***：主要负责显示，其相关数据会留在电脑中显示出来注意！搭建新模型必须包含这两个模块模型下方的两个模块：powergui为Simulink仿真必须包含的模块ARTEMIS guide为半实物仿真必须包含的模块（该模块位于Simulink目录Library/Artemis下）使用时两个模块步长必须一致(2) 打开SM_***模块可以得到Simulink仿真模型，先说明两电平模型（工程level2所含模型）可以看出该模型主要由三部分组成：功率主电路模型、模拟输出模型和数字输入模型组成。
下图中红色圆圈所示模块为功率主电路中的采样模块，包括电压采样和电流采样，其信号通过标签传输，如图所示Vabc采集三相相电压，Iabc采集三相相电流。
下图中红色圆圈所示模块主要实现变相功能，此处就是从三相电压电流中取出A相便于观察。
下图中OpCtrl OP5142EX1模块是输入输出模块，凡是需要连接外界半实物进行输入输出交互的，都必须包含该模块，图中菜单为右击属性菜单。
下图为模型中的模拟输出部分，主要由两部分组成。
下图中的OP5142EX1 AnalogOut模块为模拟输出模块，负责将模型中的模拟信号送到半实物硬件中。
硬件在环仿真策略说明
硬件在环仿真策略说明硬件在环仿真是一种利用计算机软件对硬件设计进行验证和调试的方法。
在硬件设计的过程中，通过硬件在环仿真可以快速检查设计的正确性、性能是否满足要求以及系统的稳定性等。
硬件在环仿真策略是指在进行硬件在环仿真前需要考虑的一些关键因素和步骤。
首先，在进行硬件在环仿真前，需要明确仿真的目标和需求。
确定仿真的目标有助于指导后续的仿真工作。
例如，确定仿真的目标是验证设计的正确性，还是验证设计的性能是否满足要求等。
其次，需要确定仿真的范围和规模。
根据设计的复杂程度和可行性，确定是否需要对整个系统进行仿真，还是只需要对一些子系统或模块进行仿真。
根据仿真的规模，可以确定所需的计算机资源和仿真的时间。
再次，需要建立仿真模型。
仿真模型是仿真过程中建立的系统模型，用于模拟硬件设备的行为和特性。
建立仿真模型可以使用不同的建模语言和工具，例如VHDL、Verilog、SystemC等。
在建立仿真模型时，需要确保模型的准确性和可靠性，以便能够有效地验证硬件设计。
接下来，需要编写仿真测试用例。
仿真测试用例是用于测试和验证硬件设计的一组输入序列。
编写测试用例需考虑到各种常规和异常情况，以覆盖尽可能多的设计场景。
编写测试用例可以使用自动化测试工具，以提高测试效率和覆盖率。
然后，进行仿真运行和调试。
在进行仿真之前，需要设置仿真参数和仿真时钟等。
然后，可以通过运行仿真模型，并观察仿真结果和波形来验证设计的正确性和性能。
如果发现设计存在问题，需要对仿真模型进行调试和修正，直到设计达到预期的要求。
最后，对仿真结果进行分析和评估。
仿真结果分析包括对仿真波形进行观察和比较，以确定设计在各种工作条件下的性能和响应。
仿真结果评估则是根据设计规格和需求进行评价，以验证设计是否满足要求。
总结来说，硬件在环仿真是一种非常重要和有效的硬件设计验证方法。
通过明确仿真目标，确定仿真范围和规模，建立仿真模型，编写仿真测试用例，进行仿真运行和调试以及分析和评估仿真结果，可以有效地验证和验证硬件设计，提高设计的质量和可靠性。
五相内置式永磁同步电机硬件在环实时仿真平台的实现
Ｈ Ａ ＧＳ — ｎ Ｕ Ｎ ｕｒ ｇ， ＬＵ Ｃ ａ ｇ， Ｇ ｏＪｎ Ｚ ｕＰ ｉｕ ｏ ｌ ｈ ｎ ａ ｉ ， ｈ ｅ ｎ ￣
（ ｃ ｏｌ ｆ ｃａｒ ｉ ｎ ｉｅｒ ｇａｄＡ ｔｍ ｔ ｎ Ｓ ａ ｇ ａ Ｕ ｉｅ ｉ ，Ｓ ａ ｇ ａ ２ ０ ７ ，Ｃ ｉａ Ｓ ｈｏ ｏ Ｍｅｈ ｔ ｎｃ Ｅ ｇｎｅｉ ｎ ｕｏ ａ ｏ ， ｈ ｎ ｈｉ ｎｖｒ ｔ ｈｎ ｈ ｉ ０ ０ ２ ｈｎ ） ｏ ｓ ｎ ｉ ｓｙ
电力电子装置的硬件在环实时仿真
电力电子装置的硬件在环实时仿真摘要：电力电子器件的电压尖峰、电流尖峰等性能是影响电力电子装置可靠性的重要因素，目前的电力电子装置硬件在环实时仿真研究将电力电子器件视为理想开关，不能预测分析电力电子器件的瞬时工作特性。
文中以应用广泛的电压型三相桥式逆变器为例，进行电力电子装置的硬件在环实时仿真研究。
在电力电子器件模型的基础上，根据面积等效原理建立了电力电子装置的数学模型，使模型简化为线性定常系统，并在数字信号处理器（DSP）和现场可编程门阵列（FPGA）中实现了电力电子装置的硬件在环实时仿真。
仿真结果能够反映装置运行过程中电力电子器件的电压尖峰和电流尖峰等动态特性。
电力电子器件开关电压、电流的仿真结果的平均误差均在10%以内，能够满足工程应用的要求。
关键词：电力电子装置；硬件在环；实时仿真；电力电子器件；动态特性0 引言电力电子装置广泛应用于能源、交通、通讯、国防、工业制造、航空航天、环境保护、家电等领域，已经成为国民经济发展、国家安全和人民日常生活中不可缺少的关键性装置。
电力电子装置的研究开发中大量使用仿真技术。
当前，电力电子装置的实时仿真研究已经展开，但这些实时仿真将电力电子器件视为理想开关，不能预测器件在装置中的工作特性。
而电力电子器件的性能是影响电力电子装置可靠性的重要因素。
本文以应用广泛的电压型三相桥式逆变器为例，进行电力电子装置的硬件在环实时仿真研究。
目前，国内外学者采用不同方法对电力电子装置开展了硬件在环仿真研究。
文献[1]分别在RTDS中实现了DC/DC变换器的硬件在环实时仿真；文献[2]在RT-LAB中实现了三相全控整流器的硬件在环实时仿真；文献[3]在dSPACE中实现了三相桥式逆变器的硬件在环实时仿真；文献[4]在现场可编程门阵列（field programmable gate array，FPGA）中实现了三相不可控整流器、升压变换器和三相三电平中点箝位逆变器的硬件在环实时仿真。
汽车稳定性控制系统硬件在环仿真
汽车稳定性控制系统硬件在环仿真汽车稳定性控制系统是现代车辆的重要安全装置之一，它能够帮助驾驶员在复杂路况中更好地控制车辆，提高行车安全性能。
本文将介绍汽车稳定性控制系统的原理、硬件在环仿真的概念及其在汽车稳定性控制中的应用前景。
汽车稳定性控制系统通过采集车辆的状态信息，如车速、转向角、横摆角速度等，判断车辆的行驶状态，从而控制车辆的各个执行器，如制动器、发动机等，以保持车辆的稳定性。
该系统通常由传感器、控制器和执行器组成。
传感器负责监测车辆状态信息，控制器根据传感器输入计算控制量，执行器则根据控制量对车辆进行相应的调整。
硬件在环仿真是一种有效的开发手段，它通过模拟汽车控制系统的工作环境，对控制系统进行测试和验证。
在硬件在环仿真中，控制器、传感器和执行器均由模拟器代替，测试人员可以输入各种工况下的模拟信号，观察控制系统的响应和执行情况，从而对控制策略进行调整和优化。
通过硬件在环仿真，我们可以观察到汽车稳定性控制在不同工况下的表现。
例如，在紧急避障情况下，稳定性控制系统应能迅速判断出车辆的行驶状态，并采取相应的控制措施，以保持车辆的稳定性。
通过仿真结果分析，可以验证稳定性控制系统在不同情况下的响应速度和控制效果，从而评估其性能。
汽车稳定性控制系统对于提高车辆的安全性能具有重要意义。
硬件在环仿真作为一种有效的开发手段，能够模拟汽车控制系统的工作环境，对控制策略进行测试和验证。
通过仿真结果分析，可以评估稳定性控制系统的性能，为实际应用提供参考。
随着汽车控制技术的发展，硬件在环仿真在汽车稳定性控制中的应用前景将更加广阔。
随着汽车技术的不断发展，汽车控制系统日益复杂。
为了提高汽车控制系统的开发效率和可靠性，硬件在环仿真（Hardware-in-the-Loop Simulation，简称HILS）被广泛应用于汽车控制系统开发中。
硬件在环仿真能够在原型设计阶段对控制系统进行仿真测试，及早发现并解决潜在问题，从而缩短开发周期、降低开发成本。
C-EPS硬件在环仿真平台设计与控制策略验证
1.2转向阻力矩加载装置的确定和匹配
常见的阻力矩加载装置有螺旋弹簧、液压装置、磁粉制动器及伺服电机。螺旋弹簧结构简单紧凑，可 靠性高，但是螺旋弹簧模拟的单一线性阻力矩与实际转向阻力矩差别较大;液压装置成本较高 、结构复
杂、体积较大和维护成本较高;磁粉制动器虽能很好地模拟转向阻力矩 ，但无法模拟转向回正阻力矩，对
(School of Mechanical and Energy Engineering, Zhejiang University of Science and Technology, HangZhou, 310023 , Zhejiang, China)
Abstract: In order to facilitate the design and research of column type electric power steering(CEPS) control system, the C-EPS hardware-in-the-loop simulation platform was developed by applying MATLAB/dSPACE real-time simulation system. The steering resistance torque calculation modulewasestablished, andtheservomotorwhichcontroledbydSPACE wasused to output steering resistance torque. The C-EPS control strategy which includes assistance
0.57 0.000203
16 0.94 0.0005
汽车电子电器硬件在环仿真实验系统的研究
汽车电子电器硬件在环仿真实验系统的研究随着世界上汽车工业的快速发展，汽车电子电器设备的性能和功能需求越来越高。
为了保证汽车电子电器设备的安全性、可靠性和稳定性，在设计和研发过程中需要进行环境仿真实验。
环境仿真实验是模拟实际工作环境，通过各种测试手段和测试设备，对汽车电子电器设备进行长时间、高负载的测试。
因此，环境仿真实验系统的研究意义重大。
在汽车电子电器硬件在环仿真实验系统的研究中，首先需要考虑的是测试实验台的选择。
测试实验台的稳定性、可靠性和多样性是其重要的优势。
基于此，实验系统常常采用模拟实际汽车工作情况制作出的测试台，再通过各种测试手段来对汽车电子电器设备进行测试。
例如，汽车电器在高低温环境下的工作能力测试、耐震性和防水性测试、高功率大电流下的工作测试等。
其次，在环仿真实验系统中，还需要考虑测试设备的选择。
测试设备的选取将直接关系到测试的质量和效率。
为此，一些硬件测试设备得到广泛应用，涉及到的领域包括电子电器、车辆测试、通讯测试、超声波检测等多个领域。
这些设备旨在提高测试的效率和准确性，将帮助汽车电子电器设备进行科学的环境仿真实验研究。
另外，在环仿真实验系统的研究中，还需要考虑测试数据的处理和分析。
在环境仿真实验中，测试过程中收集的数据量和种类非常多，处理和分析这些数据需要用到适当的技术和方法。
因此，提高数据处理和分析能力成为关键的研究内容。
总之，汽车电子电器设备的环境仿真实验研究是保证汽车电子电器设备安全性、可靠性和稳定性的重要手段。
硬件测试设备的选取、测试实验台的制作和测试数据的处理和分析都是系统研究中的重要组成部分。
只有不断地深入研究、创新和优化，才能逐步提高汽车电子电器设备的性能水平并满足人们的不断变化的使用需求。
在汽车电子电器硬件环仿真实验系统的研究中，还需要考虑一些特殊的因素。
其中最重要的是安全因素。
在实验过程中，高质量的测试设施和尖端的测试设备可以确保测试数据的准确性和可靠性，但是安全性必须是最优先考虑的。
新能源汽车驱动电机硬件在环仿真技术综述
电气传动2022年第52卷第1期摘要：随着新能源汽车电机驱动系统的发展以及复杂度和集成度的提高，电机驱动系统的测试已成为整车开发的重要组成部分。
但大功率电机驱动测试难度较大且风险较高，尤其对于电机控制系统，传统的台架和实车测试往往不能满足需求。
从信号级硬件在环和功率硬件在环仿真的结构、实时仿真模型、应用领域三个方面进行综述，通过比较硬件在环仿真和传统台架测试的优缺点，明确了电机硬件在环仿真准确性和灵活性的优点，体现出电机硬件在环仿真测试方法的优越性。
关键词：电机模拟；电机驱动；硬件在环测试；功率级电机模拟器中图分类号：TM306文献标识码：ADOI ：10.19457/j.1001-2095.dqcd22138Overview of New Energy Vehicle Drive Motor Hardware -in -the -loop Simulation Technology WANG Zhifu 1，SUN Qingle 1，LI Haolong 2，WANG Xu 2，GUO Yifeng 2，LIANG Changchun 3，WANG Rui 3（1.School of Mechanical Engineering ，Beijing Institute of Technology ，Beijing 100081，China ；2.School of Electrical and Information Engineering ，Guangxi University of Science and Technology ，Liuzhou 545026，Guangxi ，China ；3.Beijing Key Laboratory of Intelligent Space Robotic System Technology and Applications ，Beijing Institute of Spacecraft System Engineering ，Beijing 100094，China ）Abstract:With the development of motor drive system of new energy vehicle and the increase in complexity and integration ，testing of motor drive system has become an important part of vehicle development.But high-power motor drive testing is more difficult and has higher risks ，especially for motor control system ，traditional bench and real vehicle tests often fail to meet demand.An overview was provided from the three aspects of signal hardware-in-the-loop and power hardware-in-the-loop simulation structures ，real-time simulation models and applications.By comparing the advantages and disadvantages of hardware-in-the-loop simulation and traditional bench testing ，the advantages of accuracy and flexibility of motor hardware-in-the-loop simulation were clarified ，and the superiority of the motor hardware-in-the-loop simulation test method was reflected.Key words:motor emulation ；motor drive ；hardware-in-the-loop test ；power motor emulator基金项目：国家自然科学基金项目（51775042）作者简介：王志福（1977—），男，博士，高级实验师，Email ：*****************.cn 通讯作者：李昊龙（1994—），男，硕士生，Email ：************************新能源汽车驱动电机硬件在环仿真技术综述王志福1，孙庆乐1，李昊龙2，王旭2，郭毅锋2，梁常春3，王瑞3（1.北京理工大学机械与车辆学院，北京100081；2.广西科技大学电气与信息工程学院，广西柳州545026；3.北京空间飞行器总体设计部空间智能机器人系统技术与应用北京市重点实验室，北京100094）随着新能源汽车普及率的提高，未来十年内电机在新能源汽车的占比仍将增长，为了促进高功率电机的研发和新型电机结构的设计，精准的电机模型和高性能的电机仿真是必不可少的。
【doc】硬件在环仿真在汽车控制系统开发中的应用
硬件在环仿真在汽车控制系统开发中的应用].\'谢十.计算.研究'硬件在环仿真在汽车控制系统开发中的应用清华大学朱辉北京轻型汽车有限公司面北京理工大学程昌圻6争【Abstract]The}1ardware—in—the一1o0psimdationtechnicsmaybeadopindevdopmentofamamo~h~mtrol systemtotthesoftwareandha|doftheamtrolsystem.Thehardware—in—the—lov9simulationisalsoclassifiedandseveraXt)tpjapplicat[ortexamplesofthehm-dwat-e—in—the—l∞psimulation81"egivninthe..uofdevelopmtmt.ftheautomobilecontrolsystem.【摘要】在汽车控制系统开发中.采用硬件在环仿真技术可以对控制系统软硬件进行测试.对硬件在环仿真进行了分类,给出了汽车控制系统开发过程中硬件在环仿真几种典型应用实例. Topicwords:Simulation-Controlsystem.概述主题电等毳控制输入输出汽车是一个高度复杂的系统,对该系统进行综台控制已成为技术发展的必然趋势.采用动态仿真和硬件在环仿真技术可提高重复设计的效率.纯软件动态仿真是优化系统设计的最佳方案.设计者可以通过改变控制系统参数来观察系统性能的变化.模型实时执行实现了硬件在环仿真.通过将系统中关键硬件与复杂的仿真模型集成,可进行各种测试和性能评估.纯软件的动态仿真和硬件在环仿真技术的结台是传统工程试验方法的重大发展.硬件在环仿真是指被仿真环节中存在实物硬件的实时动态仿真技术,与一般动态仿真的区别是: a.硬件在环仿真模型的时间标尺t相等,需要采用实时仿真算法,而动态仿真则不用.b.硬件在环仿真对硬件系统性能要求高,需要有信号输入,输出接口.而动态仿真则不用.硬件在环仿真的主要类型是控制系统硬件在环仿真,如发动机电子控制单元硬件在环仿真是以发动机为计算模型,电子控制单元为实物;防抱死电子控制单元硬件在环仿真是以防抱死系统中的液力执行机构为计算模型.电子控制单元为实物.蚰年代初,发动机控制单元(简称ECU)基本上采用8位微处理器.只能控制发动机空燃比,点火正时等发动机最基本的参数L1J.到9O年代.已开始使用多个32位微处理器进行动力和传动系统控制,控制器不仅要执行更加复杂的控制算法.而且要同时进行多个系统的综合控制.控制软件不仅要进行数据输入,输出测试,还要进行信息输入输出的测试及1998年第l2期信号的类型和正时关系比较复杂,信号发生器的信号源不能满足要求.而在实际被控对象上进行测试存在费用高,时间长,条件不确定等因素.随着计算机技术的发展,开始使用硬件在环仿真技术进行控制系统软硬件的开发和测试L4J.由于采用现代化软件工程方法.使ECU硬件在环仿真技术的应用渗透到ECU软件开发的各个阶段.ECU硬件在环仿真系统成为ECU开发过程中的主要开发工具之一. 图1是以发动机电子控制单元为例对ECU开发过程及其各阶段所用工具的简单概括.ECU开发在不同的设计阶段需要不同形式的仿真.在控制系统原理性设计阶段.为了减少仿真费用与难度,可以进行非实时性全数字动态仿真【5l6J.由图1可见,在ECU使用之前必须进行台架试验和整车试验,以获取标定数据和对系统软硬件进行最后确认.进行ECU硬件在环仿真可以降低试验费用,缩短ECU开发周期.ECU硬件在环仿真的作用有以下几点:a.进行ECU软硬件测试和验证.b.提供试验系统实时监测数据.监控试验对象,执行器,传感器等的动态特性.e.可以进行在实际中不可能或不易进行的试验,如故障模拟,故障诊断软件测试及紧急状况的处理等.d.可以研究不同控制算法对控制器品质的影响.设计?计算?研究开始发动机,传动系,控制系统夸数字仿真控制系统原型开发ECU硬件在环实时仿真卜学摸1=—=:塑笙!I—1兰三竺竺h巫环仿真系统lL二.二=二二二1.台架试验获得ECUlI1.发动机台架试I卜一所需发动机优化数据I--I验用控制系统H第四阶段2.ECU台架试睦Il2.DcU开发系统I求I图1ECU开发过程及所用开发工具e.试验重复性好.可以分别研究每个参数变化对性能的影响.图2为硬件在环仿真的构成形式.ECU为实物.发动机,驱动系,传感器,执行器等为模型,主要用于ECU的开发与测试.可以将部分或全部执行器以实物的形式参与仿真,用于研究传感器,执行器的实际性能对系统整体性能的影响以及测试信号处理电路与执行器驱动电路的动态特性.图2硬件在环仿真的构成2应用实例2.1测试汽油机的ECU系统德国勃朗施威格工业大学电子测量技术和基础电子技术学院的威施明(U.Varchmin)教授等人开发了汽车信号发生器(简称M0SIG),90年代第一次发表文章_7J简要介绍了MOSIG的功能及其硬件结构,M0SIG即可以与PC机通过RS一232串行通讯口联机使用,也可独立使用.其CPU是l6位的M一96系列单片机.1994年在MTZ上发表文章L8J再一次介绍MOSIG,MOSIG的硬件结构没变, 只是增加了PC机上软件的功能.其发动机模型是基于三维特性图的准线性模型,通过查表与插值来计算发动机输出参数,并且在PC机上可以利用数学表达式来产生所需要的信号形式.2.2测试柴油机的ECu系统北京理工大学于1997年研制出柴油机ECu硬件在环仿真系统L9J,其目的是为柴油机ECU软硬件的开发与测试提供性能良好的开发工具,把DCu 在发动机试验台上所做的工作转换到计算机室,通过ECU硬件在环仿真来完成,可节省资金,面且缩短了开发周期.HILSS是以PC机作为宿主计算机的紧密耦合多处理器并行系统,整个系统由三个子系统组成:发动机模型实时计算系统,接口管理系统和监控系统, 如图3所示.每个子系统由一个独立的处理器来完成.该系统具有以下功能:a.可使ECU硬件在环情况下进行发动机稳态工况与过渡工况的实时仿真.b.可进行ECU及齿杆位移执行器和齿杆位置传感器在环的实时仿真.c.可选择发动机状态参数和控制参数进行图形化和数字化实时显示.d.可对仿真结果进行有选择地存储.并可进行离线处理.e.ECU可以以模型形式参与仿真构成软件在环仿真系统.f.可对仿真结果数据文件及结果曲线进行打印输出.图3HILSS的组成系统枝准后,对BN493柴油机分配泵电控单元进行了两种类型的硬件在环仿真试验.试验1:ECU硬件在环仿真ECU与HILSS的信号联接关系如图4所示,可用于无外加信号驱动调理电路的情况下直接对ECU进行软硬件测试.汽车技术设计-计算-研究试验2:ECU和执行器硬件在环仿真信号联接关系如图5.该类型试验中所用电控系统完全等同于发动机台架试验所用电拉系统,因此该仿真试验可以在实际发动机台架试验前对电控系统进行测试,可在试验中发现并解决出现的问题, 为实际台架试验做好准备,这是其它调试方法无法做到的.圉4ECU与HILSS的信号联接圉5试验2信号联接圉3结束语在汽车控制系统的开发过程中采用硬件在环仿真技术可以进行控制系统软硬件的测试,帮助设计者了解系统的动态特性,进行极端条件的测试并准确分析每一个参数独立变化对系统特性的影响,缩短了产品的开发周期,降低了开发费用.目前,我国已经开发出用于硬件在环仿真的高性能价格比的实时处理系.硬件在环仿真可以应用于科研与工程试验的各个方面,是传统工程试验方法的重大发展,必将在汽车控制系统的开发过程中得到广泛应用.参考文献lWrightC.D.AutomotiveApplicationofElecmmicsProc IEEEWorl~hoponAutmmotiveAp#icad~m0fElectronicsDeartxx~MichigmaPP.49—53October23—24.19862KelleyDsh~ffll'lonG.FAutomotiveElectronicsaI1dEn- gineMangagementsystem—AReviewlourr~0fElectrical andElectronicsEngineeringAustraliaV ot10No.4PP286—299,19903WoodB.JAppli~VerficadonaI1dValidationtoAutomo—tSoftwareDevelopmentSAEPaper90l72l4Sava~tioC.Hardware—in—LoopSmulatlon—AnEngine ControllerImplementationSAEPaper9302046HaraldKro}~nVictorGheot~iuHalxiWal"e—in一Sim—niatlonforanElectx~nicClutchManagementS~temSAE Papez9504207U.Vat&rainT.№gD.NeumannAnEngineSgT1a1 SimulatorMicroprocemlngandMicroprogrmmaivg28 (1989)I:'219—2228DddN1ⅡmnBc~mrdBkandJn—Uw~Varcim~in AnUniversalRealtimeSimulatorforEnginesMIX,l9949朱辉.柴油机电控单元硬件在环仿真系统研究.北京理工大学博士论文.1997l0朱辉等.高性能价格比的实时处理系统.计算机应用研究,1998(1)(责任编辑维云)修改稿收到日期为1998年8月2,5日.(上接第3页)c.小红旗是首家匹配安全气囊的国产轿车.匹配SRS-40系统以后,驾驶员头颈部伤害指标较不装气囊时有显着下降,完全实现了预期目标.1998年第l2期圉3参考文献lBergfrledDeta1.ElectronicCrashSenso~forRestraint System.Imper901136(责任编辑路』,1原稿收到日期为1998年6月2日.——9——。
《汽车电子节气门滑模变结构控制及其硬件在环仿真实验》范文
《汽车电子节气门滑模变结构控制及其硬件在环仿真实验》篇一一、引言汽车电子节气门是现代汽车动力控制系统中的关键组成部分，它能够实时调整发动机的进气量，进而影响发动机的功率输出。
滑模变结构控制作为一种先进的控制策略，被广泛应用于各类复杂系统的控制中。
本文将探讨汽车电子节气门滑模变结构控制的原理及其在硬件在环仿真实验中的应用。
二、汽车电子节气门滑模变结构控制原理滑模变结构控制是一种基于滑动模态的控制方法，它能够在系统参数变化或受到外部扰动时，通过调整控制策略，使系统保持在预定的滑动模态上，从而保证系统的稳定性和鲁棒性。
在汽车电子节气门系统中，滑模变结构控制能够根据发动机的实时工作状态和外部环境的变化，实时调整节气门的开度，以实现发动机的优化控制。
三、硬件在环仿真实验硬件在环仿真实验是一种将实际硬件与仿真模型相结合的测试方法。
在汽车电子节气门滑模变结构控制的硬件在环仿真实验中，我们构建了真实的节气门执行机构和发动机模型，并通过仿真软件模拟出各种工况下的发动机控制系统。
然后，我们将滑模变结构控制器与这些模型进行连接，通过实时数据交互，验证控制策略的有效性和鲁棒性。
四、实验过程与结果分析1. 实验准备：我们首先搭建了硬件在环仿真实验平台，包括真实的节气门执行机构、发动机模型以及仿真软件等。
然后，我们设计了滑模变结构控制器，并确定了相关的控制参数。
2. 实验过程：在仿真软件中，我们模拟了多种工况下的发动机控制系统，包括怠速、加速、减速等。
然后，我们将滑模变结构控制器与这些模型进行连接，通过实时数据交互，观察和控制系统的运行情况。
3. 结果分析：通过对比实验数据和仿真结果，我们发现滑模变结构控制在各种工况下都能够有效地调整节气门的开度，使发动机的输出功率与预期相符。
同时，该控制策略还具有较好的鲁棒性，能够在系统参数变化或受到外部扰动时，保持系统的稳定性和性能。
五、结论本文研究了汽车电子节气门滑模变结构控制的原理及其在硬件在环仿真实验中的应用。
基于RTLAB的新能源控制器硬件在环仿真技术
这本书的主题是RTLAB，这是一种实时仿真系统，能够实现硬件在环仿真。 对于从事新能源控制器的研发和优化工作的人来说，RTLAB无疑是一种强大的工 具。在书中，作者详细阐述了如何使用RTLAB进行新能源控制器的硬件在环仿真 的全过程，包括系统的建模、仿真、测试和验证等环节。
书中首先对RTLAB的原理和基本操作进行了详细的介绍，然后通过一个具体 的新能源控制器实例，展示了如何使用RTLAB进行硬件在环仿真。这一部分内容 让我深刻体会到了RTLAB的实用性和灵活性。接着，书中又详细介绍了如何利用 RTLAB进行控制器设计和优化，以及如何解决可能出现的问题。这些内容让我对 新能源控制器的设计和优化有了更深入的理解。
书中详细介绍了RTLAB仿真平台的特点和优势，以及其在新能源控制器硬件 在环仿真中的应用。RTLAB作为一种强大的仿真平台，可以帮助科研人员快速实 现新能源控制器的设计和测试。通过将RTLAB与新能源控制器硬件在环仿真技术 相结合，读者可以更好地理解这一技术的实际应用和效果。
书中还详细介绍了新能源控制器硬件在环仿真的实现过程，包括模型建立、 控制器设计、仿真测试等环节。这一部分的内容非常实用，为读者提供了具体的 操作步骤和方法。通过这些内容，读者可以了解如何将理论转化为实践，实现新 能源控制器的设计和测试。
精彩摘录
在新能源控制器的研发过程中，硬件在环仿真技术（HILS）发挥着重要的作 用。这本《基于RTLAB的新能源控制器硬件在环仿真技术》的书籍，为读者提供 了全面而深入的探讨，对于想要了解新能源控制器硬件在环仿真技术的读者来说， 这本书无疑是一本宝贵的指南。
书中首先对硬件在环仿真技术进行了概述，解释了其基本概念、工作原理和 应用范围。对于初学者来说，这无疑是一个极好的起点。通过了解这些基础知识， 读者可以更好地理解后续的章节和内容。
ESC硬件在环仿真试验平台设计与建设
ESC硬件在环仿真试验平台设计与建设摘要:本文依托同济大学新能源汽车工程中心依据科研计划设立的研究项目，对基于NI硬件板卡和Carsim-RT软件所设计并搭建的ESC硬件在环仿真试验平台进行了尝试，并获得了成功。
构建了一个包括实时仿真平台、液压控制单元、各种传感器、操纵机构、传统的制动系统、信号处理系统、供电电源以及实验台台架辅助设施等在内的试验平台。
关键词：硬件在环; 汽车电子稳定性控制系统; NI／Labview; Carsim-RT 前言硬件在环技术（HIL－Hardware in the loop）可以用于开发和测试复杂的实时嵌入式系统。
硬件在环仿真属于实时条件的混合仿真，把部分实际产品利用计算机接口嵌入到软件环境中去，并要求系统的软件和硬件得以实时运行，从而模拟整个系统的运行状态。
拥有设计和自动测试电力电子系统的硬件在环仿真试验平台可以缩短新技术产品研发周期，降低研发投入，提高研发效率，优化提高产品可靠性与安全性。
同济大学新能源汽车工程中心设计搭建的汽车电子稳定性控制单元（ESC－Electric stability control）在环仿真试验平台，对研究开发ESC单元有诸多好处，主要可以概括为以下三点：（1）硬件在环仿真试验平台可以方便地修改控制逻辑，验证控制逻辑的功能效果。
（2）可以对实车制动中ESC的液压作动进行模拟，针对ESC液压系统的动态特性进行细致研究，进行诸如在线检测、功能评估、参数标定等一系列工作。
（3）通过驾驶模拟软件系统设置实车所无法模拟的极限工况，对所匹配目标车型的车辆参数进行设定，对ABS、ESC产品的性能进行分析和评价，缩短研究周期。
平台目标需求主要搭建能够支持设计、研究并验证电动汽车稳定性控制算法的ESC硬件在环仿真试验平台。
设计与搭建的需求准则为尽量多地将ESC相关硬件串入试验台环（Loop）内，而在台架上无法或难以用实物来实现应有功能的部件，则用软件模拟仿真的形式进行替代，主要包括整车动力学行为、轮胎和路面接触特性、路面工况，以及电机及其控制器等。
硬件在环解决方案_HIL_ECU测试_Labcar
PT-LABCAR
P T- L A B C A R 是 一 个 开 放 式 的 可 扩 展 硬 件 在 环 系 统 (HiL)(见图1)。它专门用于对动力总成ECU进行开 环和闭环测试。该系统可运行自动重复功能测试以 发布软件参数版本，还可在ECU开发的早期阶段验 证其控制和诊断功能。PT-LABCAR系统还可用于在 实验室中对ECU进行预标定。
一 系 列 高 性 能 技 术 特 征 确 保 了 PT-LABCAR系统功能的多样性。例如，信号生成 通道的耦隔离支持发动机爆震传感器的 精确仿真，同时还可以对ECU进行实时 访问。
PT-LABCAR先 进 的 软 件 功 能 还 可 满 足 ECU开发过程中的各种特殊要求，如可提 供有效的参数操控等。同时，该系统可与 LABCAR-AUTOMATION结合使用，进一 步简化了与复杂应用及各种工具的集成。
PT-LABCAR 动力总成应用中的硬件在环系统
功能一览
可扩展式硬件在环(HiL)系统适于开环及闭环测试 先进的线路连接结构，包括标准化的ECU连接器针 脚分配 通过测量和标定工具进行同步数据采集 带实时操作系统的标准PC 可与各种建模工具完美集成 带软件配置模板，如用于仿置
名称
LABCAR 系统基础 LABCAR系统软件包 LABCAR 系统软件包服务合同 PT-LABCAR 发动机ECU I/O模块 PT-LABCAR 变速箱ECU I/O模块 (按用户要求提供) PT-LABCAR 断接盒 LABCAR 系统测量与标定工具 LABCAR 系统故障模拟模块 LABCAR 系统升级电源 附加信号I/O模块
PT-LABCAR接线盒 PT-LABCAR发动机ECU I/O
可用户化的部件， LABCAR或第三方硬件
基于CarSim的电动助力转向系统仿真与硬件在环验证
基于CarSim的电动助力转向系统仿真与硬件在环验证一、本文概述随着汽车工业的快速发展，电动助力转向系统（Electric Power Steering, EPS）已成为现代车辆的重要组成部分。
EPS系统不仅提高了驾驶的便捷性和舒适性，同时也对车辆的操纵稳定性和安全性起着至关重要的作用。
然而，EPS系统的设计和优化面临着众多挑战，包括系统性能的优化、安全性的保障以及成本的控制等。
因此，对EPS系统进行精确而高效的仿真分析以及硬件在环验证成为了研究和开发过程中的关键步骤。
本文旨在介绍基于CarSim的电动助力转向系统仿真与硬件在环验证的研究方法和技术。
本文将概述EPS系统的基本原理和结构，以及其在车辆动力学中的作用。
本文将详细介绍CarSim仿真软件在EPS 系统仿真中的应用，包括建模过程、仿真参数设置以及仿真结果的分析和处理。
接着，本文将探讨硬件在环验证的重要性，以及如何在CarSim环境中实现硬件在环验证。
本文将通过实例分析，展示基于CarSim的EPS系统仿真与硬件在环验证的实际应用效果，为EPS系统的设计和优化提供有效的技术支持。
通过本文的研究，旨在为EPS系统的研究者和工程师提供一种基于CarSim的仿真与硬件在环验证的方法论，以提高EPS系统的开发效率和性能优化，为现代汽车工业的发展做出贡献。
二、EPS系统原理及CarSim仿真建模电动助力转向系统（EPS，Electric Power Steering）是一种先进的汽车转向系统，旨在通过电机提供辅助转向力矩，以提高驾驶的舒适性和安全性。
EPS系统主要由转向传感器、车速传感器、电机、电子控制单元（ECU）等组成。
当驾驶员转动方向盘时，转向传感器检测方向盘的转角和转速，车速传感器则检测车辆的速度。
这些信息被传递给ECU，ECU根据预设的控制策略计算出所需的辅助转向力矩，并控制电机产生该力矩，从而帮助驾驶员更轻松、更稳定地驾驶汽车。
为了对EPS系统进行仿真分析，我们采用了CarSim软件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一个系统的实时性和系统的处理能力、计算能力和数据传输速度密切相关，要提高系统的实时性能，就必须从这三个方面入手，提高系统的数据传输速率，加快系统的计算速度。采用采样频率高、数据传输速度快的数据采集卡，可以提高系统的数据传输速率;采用具有高频的和大缓存的CPU的单片机处理器，可以提高系统对数据的处理计算能力。宿主机和目标机之间的数据传输，以太网数据传输的速度远大于串口数据通讯的速度;目标机和数据采集卡之间的数据传输，取决于数据采集卡的接口模式。常见的数据采集卡接口模式有PCI、ISA等总线模式，在一般的工业领域，PCI接口模式的数据传输速率较快，较为常用。
第二种:德国dSPACE公司设计的dSPACE硬件在环仿真测试系统。该测试系统硬件方面由具有高速计算能力的处理器和FO板卡组成，并通过PHS总线连接进行数据交换传输。软件方面，由于其是基于MATLAB/Simulink开发的，因此能和MATLAB/Simulink联合，由MATLAN/Simulink建立的模型可以在软件本身的平台上生成代码下载到dSPACE中。具有实时性高、系统完整度好等优点。
2.工作原理
双机系统的工作原理和流程如下:首先在宿主机上利用Matiab/Simulink建立需要研究的对象的模型，然后生成能在目标机实时内核中运行的代码，下载到事先建立好的目标机实时操作系统中运行;运行的数据通过接口模块传输给待测Ecu，待测Ecu根据这些数据以及ECU内烧写好的控制程序计算发动机模型的喷油脉宽以及点火提前角等数据，通过接口模块传递给发动机仿真模型，以此循环。
生成模型代码的步骤如下:
(l)设置仿真步长为定步长(Fixed-Step):打开simulation Parameters对话框，选中solver项，在solver options的Type中选择Fixed-step，设置步长为0.0015;
(2)配置RTW(Real Time Workshop)参数:选中RTW项，点击System target file后面的Browse，将会出现很多类型的系统目标文件格式，对xPC一Target的实时仿真，选择的是xPctarget.tic格式的系统文件;
(2)接口模块，主要是单片机或者数据采集卡，其功能是产生或者采集发动机模拟、脉冲信号;
(3)处理器模块，主要硬件是具有高速运算能力的单片机或者PC，其功能是作为目标机，运行用Matlab/Simulink等软件建立的模型，生成并下载到处理器的代码。
1.硬件需求分析
如前所述，一个硬件在环仿真系统的硬件包括主机，实时仿真器，接口电路三部分。主机用来建立模型以及下载模型代码，在没有专门的监视器的系统中还作为监控上位机。实时仿真器需要能运行由主机生成的模型代码，并且考虑到实时性的需求;硬件在环系统的接口通信有三个部分，一是主机和实时仿真器之间的数据通信，二是实时仿真器和信号接口系统的数据通信，三是接口系统和待测ECU之间的通信，数据通信的速度对实时性也有影响。
(5)标定、测试:通过硬件在环仿真环节修正的发动机控制器连接到真正的发动机台架上的传感器、执行器以及生产完成汽车的发动机上，进行台架试验和道路试验，对数据进行标定，最后完成ECU的设计开发。
第一种:自主研发。工程师根据自身的需求，在软硬件方面自行设计:软件方面运用常见的软件开发工具进行设计;硬件方面一般自行购买己经商品化的处理器和接口模块，比如美国Nl公司的cRI09004嵌入式实时控制器和cRIO FO接口板卡，组装构建自己所需的硬件在环测试系统。清华大学设计了一套多处理器的硬件在环仿真系统，各个处理器共享存储器。采用PC机作为宿主计算机为硬件在环仿真提供了方便易用的开发平台;该系统采用一个32位的浮点DSP处理器来计算发动机动态模型，具有较快的计算速度;用80C552做芯片，设计信号智能接口板，提高了系统的实时性能。各处理器之间采用双口RAM进行高速大数据量的数据交换，实现了真正的并行处理。采用VisualC++编程软件设计开发监控界面。
测试人员还可以通过鼠标对PC机监控面板上的参数进行修改以实现发动机运行工况的改变，并且在显示器屏幕上可以实时跟踪发动机ECU的输出结果变化，然后对该输出结果的合理性及汽车动力性和经济性所产生的影响进行分析；
1.德国的dsPAcE公司研发的硬件在环测试系统
德国的dsPAcE公司研发的硬件在环测试系统，该系统主要面向实时仿真，采用了基于CAN总线的分布式并行处理器结构，以高速处理器板卡作为高速运算控制单元采集系统输出数据，处理器问通过实时I／0板卡通信，将采集信号反馈给实时模型，从而实现了MATLAB／Simulink的完全无缝连接
接口板卡：ECU和接口系统传递的数据有模拟信号、数字信号以及CAN总线信号，因此接口板卡要求能实现这三种信号形式的数据通信。实现仿真模型计算结果的信号转换与输出，接受ECU的控制信号并传给仿真模型。I/O模块包含隔离、转换电路，信号调理功能，并可直接与工业传感器或执行机构相连。
本文中，实时处理器计算仿真模型，通过I/O接口向ECU输出计算机的数据，ECU根据接收到的数据判断发动机所处的状态，根据控制策略，向执行器输出控制信号。I/O接口模块向ECU输出的信号有模拟信号和数字脉冲信号两种，模拟信号主要有节气门位置传感器、进气温度传感器、冷却水温度传感器、进气压力传感器、氧传感器、转速传感器;数字脉冲信号主要有凸轮轴位置传感器和凸轮轴位置传感器信号。ECU向I/O模块输入的信号为数字信号，分别是喷油脉宽信号和点火提前角信号，ECU中CAN总线的数据有点火、空调请求等开关信号、蓄电池电压信号等。因此，选用的接口模块要保证足够的模拟数字输入输出和CAN数据的通信。
该模式由五个阶段组成，每个阶段的作用如下:
(l)功能设计:根据汽车发动机的原理和实际驾驶要求，设计发动机ECU的控制系统，制定规范。这个阶段需要经验的积累和试验数据等作为参考。
(2)快速控制原型:根据功能设计环节制定的发动机控制系统，用软件设计控制系统模型，实现控制系统的控制算法、控制逻辑，经过模型仿真后，对控制系统的指标和误差进行评估。
在硬件在环仿真实验中，利用发动机仿真模型表现实际发动机的特性，将发动机模型化，从而建立一个虚拟的测试环境，为发动机ECU的开发、测试提供一个平台。在该平台上，可以模拟车辆运行的各种复杂工况，满足发动机ECU控制功能复杂的需求。同时极大提高质量，即使在高速仿真时，也可以方便地访问实时模型、状态及参数，通过鼠标拖放的方式进行快捷的图形化编程；统一高效的图形用户接口，快速迭代；可以测量所有的电气信号，包括总线信号，可以分阶段的进行系统测试，包括对未开发的ECU进行总线仿真，能在不同的ECU变型结构之间快速切换。
为了保证控制系统能够实时、直接的读取发动机的传感器信号和执行器输出信号，需要相应的通讯模块来进行连接。由于在对ECU进行测试时，需要接入的输入输出信号较多，为了避免因信号接入错误所带来的影响，因此选用集成好的I／O板卡来连接仿真模型和控制系统实物之间的状态信号和控制信号间的传递。
4)负载模块
负载模块主要用于为数字或PWM输入通道提供可由软件控制的上拉下拉负载，可兼容阻性、容性和感性负载。模拟负载模块采用灵活结构、通道数、负载形式、驱动方式可灵活配置，可提供电磁阀模拟
3.硬件在环仿真系统建立
xPC实时内核制作
模拟/数字信号接口设计
CAN总线信号接口设计
模型代码生成
建立完成发动机电控系统之后，需要把mdi格式的模型转换为能在实时内核中运行的模型代码。在早期版本的Matlab中，生成代码的工具是RTW(Real TimeWorkshop)。现在版本的Matlab把RTW改名为Code Generation。需要注意的是，在生成模型代码时，由于xPc-Target不支持可变步长的仿真，因此需要把仿真步长设置为定步长，模型代码的生成是通过Simulation ParameterS仿真设置窗口进行设置的.
2.
2)实时处理器模块
在仿真过程中，系统实时仿真模型的运算量非常大，因此对系统仿真模型的实时性要求非常严格。并且为了保障控制系统能够实时、直接的读取发动机的传感器信号，实时处理器模块应具备对发动机各传感器输出信号进行相应的滤波、整形处理和刖D转换功能，使传感器转换为能被主处理器识别的标准电平信号。
3)I/O板卡模块
宿主机：主要功是运用Matlab/Simulink建立发动机电控系统的仿真模型，生成模型代码，把它下载到实时仿真控制器中，运行计算过程中数据的显示、处理等程序，实现人机交互。
目标机：采用PC兼容机，有一个以太网接口用于和宿主机通信，有多个PCI插槽用于连接接口板卡，实现数据的输入输出。兼容BIOS的主板，嵌入xPC实时内核，运行模型代码，实现模型和待测ECU的数据交换。
(3)目标代码生成:将快速控制原型设计好的控制系统模型生成C语言或者其他语言的代码，下载到实时计算系统以供进行实时仿真。
(4)硬件在环仿真:硬件在环(Hardware in theL。叩)环节是把己经烧录有模型代码的ECU和实际的传感器、执行器等通过FO接口连接，测试该ECU在各种工况下的功能性和稳定性。
第四种:美国ADI公司的ADRTS实时动态工作站。该实时动态工作站由PC计算机、智能FO接口、基于VME总线连接的处理器组成，由于处理器是并行于VME总线上，因此可以进行扩展。
基于xPC的发动机ECU硬件在环仿真系统研究
硬件在环仿真系统一般由监控模块、处理器模块和接口模块组成件的上位机，显示系统运行的各种信号的参数，进行数据的处理，调整模型运行的工况以及对整个仿真系统进行控制;
汽车发动机ECU硬件在环测试系统设计与实现
