数显仪表常见故障的原理分析以及解决方案
数显仪表常见故障的原理分析以及解决方案
1、通电后不显示
可能原因：辅助电源未加到仪表上;电源变压器或开关电源故障
解决方法：使用万用表检查辅助电源接线，查看是否具有相应的工作电压;如有相应电压，则仪表内部电源或线路出现故障，可联系厂家调换。
2、数码管亮但显示为零
可能原因：未输入信号
解决方法：查输入信号接线是否正确并用信号输入，无则客户自查;有则
初判表故障(可能：测量芯片管脚或数码管管脚虚焊)，可联系厂家调换。
3、通电后闪烁。

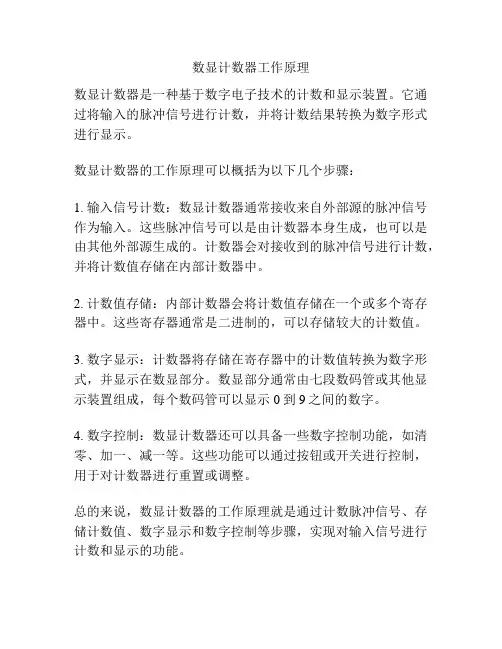

数显计数器工作原理
数显计数器工作原理
数显计数器是一种基于数字电子技术的计数和显示装置。
它通过将输入的脉冲信号进行计数，并将计数结果转换为数字形式进行显示。
数显计数器的工作原理可以概括为以下几个步骤：
1. 输入信号计数：数显计数器通常接收来自外部源的脉冲信号作为输入。
这些脉冲信号可以是由计数器本身生成，也可以是由其他外部源生成的。
计数器会对接收到的脉冲信号进行计数，并将计数值存储在内部计数器中。
2. 计数值存储：内部计数器会将计数值存储在一个或多个寄存器中。
这些寄存器通常是二进制的，可以存储较大的计数值。
3. 数字显示：计数器将存储在寄存器中的计数值转换为数字形式，并显示在数显部分。
数显部分通常由七段数码管或其他显示装置组成，每个数码管可以显示0到9之间的数字。
4. 数字控制：数显计数器还可以具备一些数字控制功能，如清零、加一、减一等。
这些功能可以通过按钮或开关进行控制，用于对计数器进行重置或调整。
总的来说，数显计数器的工作原理就是通过计数脉冲信号、存储计数值、数字显示和数字控制等步骤，实现对输入信号进行计数和显示的功能。
数显仪表的原理及应用知识
数显仪表的原理及应用知识1. 数显仪表的概述数显仪表是一种能够以数字形式显示各种参数的仪表。
它通过采集外部信号并经过AD转换后，将信号转换为数字形式并显示在数字显示屏上。
数显仪表广泛应用于工业控制、电子测量、自动化设备等领域。
2. 数显仪表的工作原理数显仪表的工作原理可简述为以下几个步骤： - 采集信号：数显仪表通过传感器等装置采集外部信号，如温度、压力、电压等。
- 信号调理：采集到的模拟信号需要进行调理处理，通常包括滤波、放大、补偿等。
调理后的信号能够更好地适应数显仪表的测量范围。
- AD转换：调理后的信号经过模数转换电路，将模拟信号转换为数字信号。
AD转换器通常利用门电路、比较器等进行信号的量化处理。
-数字显示：经过AD转换后的数字信号将通过数字显示驱动电路控制数字显示屏进行显示。
3. 数显仪表的应用领域数显仪表在各个行业的自动化系统中有着广泛的应用，主要包括以下几个方面：3.1 工业自动化控制在工业自动化控制系统中，数显仪表可用于显示和监控各种物理量，如温度、压力、流量等。
它能够实时显示参数数值，并通过数字通讯接口与PLC等设备进行通讯，实现远程监控和控制。
3.2 电力系统监测数显仪表广泛应用于电力系统监测领域，用于显示电网的电压、电流、功率因数等参数。
它可以帮助电力系统运维人员及时掌握电网运行状态，实现对电力系统的稳定运行和故障检测。
3.3 环境监测数显仪表在环境监测领域中扮演着重要角色，可以用于监测空气质量、湿度、光照强度等环境参数。
通过数显仪表的显示，人们可以直观地了解到环境的变化，并有针对性地采取措施。
3.4 实验室仪器在科学研究和实验室中，数显仪表被广泛用于显示实验数据和测量结果。
它能够以数字形式准确显示实验结果，并具备较高的精度和稳定性，为科学研究提供重要支持。
4. 数显仪表的特点数显仪表相比于传统的指针仪表具有以下几个特点：•数字显示：数显仪表通过数字显示屏直接以数字形式显示各种参数，减少了读取误差，提高了可读性。
数显压力表原理
数显压力表原理
数显压力表原理是基于压力传感器的工作原理实现的。
压力传感器通常由感应元件和信号处理电路组成。
感应元件通过受力变形产生电信号，信号处理电路将电信号转换为与压力成正比的数字显示值。
传统的数显压力表中，感应元件常采用金属薄膜应变片或硅压阻，当外界施加压力时，感应元件产生应变，通过电桥电路测量和转换为电信号。
信号处理电路将电信号放大、线性化和修正后，再经过模数转换器转换成数字信号。
现代的数显压力表中，感应元件采用微机电系统（MEMS）技术制造的压力传感器。
这种压力传感器结构简单、体积小巧、可靠性高。
当外界施加压力时，压力传感器微结构内部的敏感元件会产生微小的位移或变形，通过电荷放大器将微小的变化转换为电信号，再经过模数转换器转换为数字信号。
数显压力表将数字信号经过数字处理和显示电路处理后，能够在液晶或LED显示屏上直接显示出压力值。
同时，数显压力
表还可以根据需要进行单位转换、报警设定和数据采集等功能。
数显压力表在工业自动化、仪表仪器等领域得到广泛应用，具有显示直观、精度高、易于使用等特点。

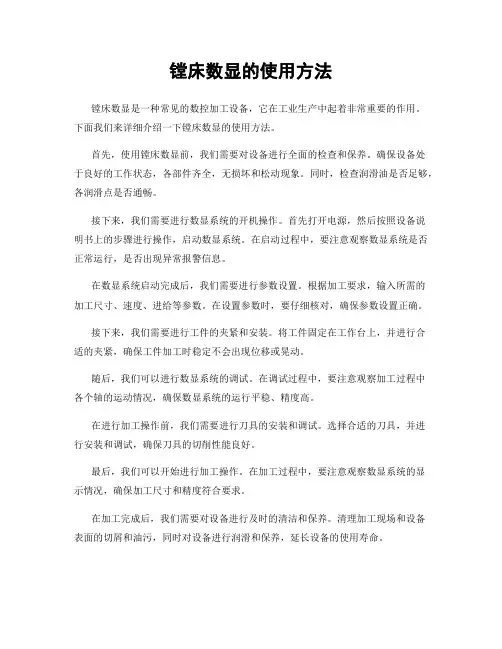

镗床数显的使用方法
镗床数显的使用方法镗床数显是一种常见的数控加工设备，它在工业生产中起着非常重要的作用。
下面我们来详细介绍一下镗床数显的使用方法。
首先，使用镗床数显前，我们需要对设备进行全面的检查和保养。
确保设备处于良好的工作状态，各部件齐全，无损坏和松动现象。
同时，检查润滑油是否足够，各润滑点是否通畅。
接下来，我们需要进行数显系统的开机操作。
首先打开电源，然后按照设备说明书上的步骤进行操作，启动数显系统。
在启动过程中，要注意观察数显系统是否正常运行，是否出现异常报警信息。
在数显系统启动完成后，我们需要进行参数设置。
根据加工要求，输入所需的加工尺寸、速度、进给等参数。
在设置参数时，要仔细核对，确保参数设置正确。
接下来，我们需要进行工件的夹紧和安装。
将工件固定在工作台上，并进行合适的夹紧，确保工件加工时稳定不会出现位移或晃动。
随后，我们可以进行数显系统的调试。
在调试过程中，要注意观察加工过程中各个轴的运动情况，确保数显系统的运行平稳、精度高。
在进行加工操作前，我们需要进行刀具的安装和调试。
选择合适的刀具，并进行安装和调试，确保刀具的切削性能良好。
最后，我们可以开始进行加工操作。
在加工过程中，要注意观察数显系统的显示情况，确保加工尺寸和精度符合要求。
在加工完成后，我们需要对设备进行及时的清洁和保养。
清理加工现场和设备表面的切屑和油污，同时对设备进行润滑和保养，延长设备的使用寿命。
以上就是镗床数显的使用方法，希望能对大家有所帮助。
在使用过程中，一定要严格按照操作规程进行操作，确保设备的安全和加工质量。

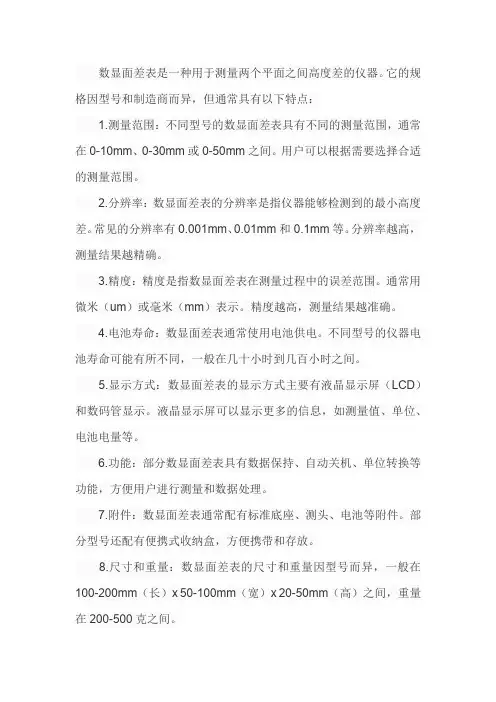

数显面差表的规格
数显面差表是一种用于测量两个平面之间高度差的仪器。
它的规格因型号和制造商而异，但通常具有以下特点：
1.测量范围：不同型号的数显面差表具有不同的测量范围，通常在0-10mm、0-30mm或0-50mm之间。
用户可以根据需要选择合适的测量范围。
2.分辨率：数显面差表的分辨率是指仪器能够检测到的最小高度差。
常见的分辨率有0.001mm、0.01mm和0.1mm等。
分辨率越高，测量结果越精确。
3.精度：精度是指数显面差表在测量过程中的误差范围。
通常用微米（um）或毫米（mm）表示。
精度越高，测量结果越准确。
4.电池寿命：数显面差表通常使用电池供电。
不同型号的仪器电池寿命可能有所不同，一般在几十小时到几百小时之间。
5.显示方式：数显面差表的显示方式主要有液晶显示屏（LCD）和数码管显示。
液晶显示屏可以显示更多的信息，如测量值、单位、电池电量等。
6.功能：部分数显面差表具有数据保持、自动关机、单位转换等功能，方便用户进行测量和数据处理。
7.附件：数显面差表通常配有标准底座、测头、电池等附件。
部分型号还配有便携式收纳盒，方便携带和存放。
8.尺寸和重量：数显面差表的尺寸和重量因型号而异，一般在100-200mm（（长）x 50-100mm（（宽）x 20-50mm（（高）之间，重量在200-500克之间。
数显游标卡尺的使用方法
数显游标卡尺的使用方法
数显游标卡尺是一种用于测量物体尺寸的工具，具有数字显示屏可以直观地显示测量结果。
使用数显游标卡尺的方法如下：
1. 打开数显游标卡尺的开关，确保屏幕上显示的数值为“0”。
2. 将数显游标卡尺的测头放置在待测量物体的起始位置上，并保持垂直于物体表面。
3. 将游标卡尺的两侧滑动尺片轻轻向内推，让它们夹紧物体。
4. 等待数显游标卡尺屏幕上的数值稳定后，记录下测量结果。
5. 如果需要进行二次测量或测量其他尺寸，重复上述步骤。
需要注意的是，使用数显游标卡尺时要确保测头及滑动尺片与物体表面接触平稳，避免对物体造成损坏。
同时，需要小心操作，避免发生误差。
数显高度规操作方法
数显高度规操作方法
数显高度规操作方法如下：
1. 准备工作：将数显高度规放置在水平平台上，确保测量范围内没有障碍物，以防影响测量精度。
2. 打开电源：数显高度规一般具有电源开关，打开开关使其通电。
3. 归零：数显高度规在使用前一般需要进行归零操作，以确保测量的准确性。
在数显高度规上按下归零按钮或旋转归零手轮，使显示屏显示为零。
4. 夹持工件：将待测工件放置在数显高度规的工作平台上，并使用夹具将其夹持固定，确保工件与高度规接触牢固。
5. 测量：将高度规的探头缓慢地降低使其与工件接触，待接触时高度规上的显示屏将显示出工件的高度值。
6. 记录测量结果：将测量结果记录下来，一般可以通过高度规上的数字显示屏或连接到计算机的数据输出端口获取测量结果。
7. 关闭电源：使用完毕后，关闭数显高度规的电源开关，断开与电源的连接。
注意事项：
- 在操作过程中要保持稳定性，避免晃动或震动，以免影响测量精度。
- 若测量范围超出高度规的量程，则需要使用更大量程的高度规进行测量。
- 在测量前应检查高度规的探头和工作平台是否干净，并进行必要的清洁和校准。
- 高度规的操作方法可能因不同品牌或型号的高度规而有所差异，根据具体的使用说明书进行操作。
数显表使用说明书
数显控制仪使用说明1、概述数显仪与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、成分等物理量的测量、变换、显示和控制 误差小于0.5%F .S ，并具备调校、数字滤波功能 适用于标准电压、电流、热电阻、热电偶等信号类型2点报警输出，上限报警或下限报警方式可选择。
报警灵敏度独立设定3、技术规格电 源：85V AC~265V AC ，100V DC~380V DC ，功耗小于4W 工作环境：0℃~50℃，湿度低于85%R .H ，无结露。
显示范围：-1999~9999，小数点位置可设定输入信号类型：万能输入，可通过设定选择★ 注：0~10VDC 输入，订货时需说明，此时仪表不能万能输入℃T -100~400℃.S基本误差：小于0.5%F测量控制周期：0.2秒报警输出：2点继电器输出，触点容量220V AC，3A变送输出光电隔离4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。
负载能力大于600Ω 1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明输出分辨力：1/1000，误差小于±0.5% F.S★变送输出为选项功能，只有订购选择后，仪表才具有此功能。
外供电源用于给变送器供电，输出值与标称值的误差小于±5%，负载能力大于50mA其它规格，需在订货时注明4、安装与接线为确保安全，接线必须在断电后进行。
（1）仪表与热电阻的接线（2）仪表与热电偶及电流、电压输入的接线（3）仪表与2线制变送器电流信号的接线（4）仪表与3线制、4线制电压、电流变送器的接线A-H规格160×80尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图A-S规格80×160尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图B-F规格96×96尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图C-H规格96×48尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图14 bA-A 变送输出零点修正设定值-500-500 7.315 bAFi 变送输出满度修正设定值0.500-1.500 7.3注：（bout ）——输入信号故障时的代用测量值当仪表判断输入信号出故障时，以设置的值作为报警输出和变送输出的输入值。
数显频率表使用说明书
数显频率表使用说明书
数显频率表是一种用来测量电流频率的仪器，通过显示屏上的数字来显示电流的频率。
下面是数显频率表的使用说明书：
1. 连接电源：将数显频率表的电源线插入电源插座，并确保电源稳定。
2. 连接测试电路：将测试电路的电流引线分别连接到数显频率表的输入端口。
确保连接正确，避免反接。
3. 打开电源：打开数显频率表的电源开关，仪器将开始运行。
4. 设置量程：根据需要测量的电流频率范围，调节数显频率表的量程。
通常有自动量程和手动量程两种模式可选择。
5. 选择显示模式：数显频率表通常有不同的显示模式，如实时显示、最大值显示、最小值显示等。
根据需要选择相应的显示模式。
6. 进行测量：将待测电流接入测试电路后，数显频率表将自动测量并显示电流的频率值。
观察显示屏上的数字，即可得到电流的频率。
7. 记录结果：将测量得到的频率值记录下来，并根据需要进行进一步的分析和处理。
8. 关闭电源：测量完成后，及时关闭数显频率表的电源开关，并拔掉电源线。
注意事项：
- 使用数显频率表时要注意电流的极性，确保连接正确。
- 在测量过程中要保持稳定，避免外界干扰。
- 如果频率过高，可能需要额外的保护措施，如使用电流传感器等。
数显测电笔使用方法
数显测电笔使用方法
数显测电笔（也称为数显电压表）是一种常用的电器工具，用于检测电路中的电压大小。
其使用方法如下：
1. 首先，连接测量端子。
数显测电笔通常配有两个测量端子，一个红色端子表示正极，一个黑色端子表示负极。
将红色端子插入待测电路中的正极，黑色端子插入待测电路中的负极。
2. 打开电流开关。
数显测电笔通常配有一个电流开关，在使用前需要将其打开。
通常，开关有两个档位，待测电压落在哪个档位内，就选择相应的档位。
3. 观察显示屏。
打开电流开关后，数显测电笔的显示屏会显示电路中的电压大小。
读取并记录电压数值。
4. 关闭电流开关。
使用完毕后，记得关闭电流开关，确保安全。
需要注意以下几点：
- 在使用数显测电笔之前，确保电路处于工作状态，并且正确连接了测量端子。
- 在插拔测量端子时，应注意避免触摸电路中的活动线路，以免发生触电事故。
- 在选择电流开关档位时，应根据待测电压的大小选择合适的档位，以避免测量错误或损坏测电笔。
- 若需要连续测量多个电压值，应在使用完毕后等待一段时间，以确保测电笔正常工作。
总结起来，使用数显测电笔的方法就是连接测量端子、打开电流开关、观察显示屏、关闭电流开关。
数显仪表说明书
数显仪表说明书数显指示表使用说明书技术指标量程：12.7mm 25.4mm 50.8mm 分辨力： 0.01mm 0.005mm 0.001mm 储运温度：-10~60度数据输出：rs232工作温度：0-40度电源：3v锂电池cr2032 特点：数字和模拟显示绝对和相对测量预置实际位置数值设置公差值跳动量检测大容量3伏锂电池使用前注意事项1. 测量杆上若有灰尘等污垢，将影响测杆的移动，因此使用前请使用不含油的干布擦拭干净。
2.请用柔软干布将表壳擦拭干净。
若表壳上有严重的污垢，请用含量有中性清洁剂潮湿的抹布擦拭，勿用易挥溶剂如稀释剂，这样会对表壳有损坏。
3. 若未使用数据端口，请将数据口盖上，以保护数据端口。
4. 数显指示表使用时需要站架和其它的夹具，我们推荐使用有8h7mm安装孔的标准夹具。
5. 请使用含有酒精的潮湿的抹布清洁测杆，勿在测杆上涂油！6. 未经授权的人员请勿自行拆装维修数显指示表，以免损坏指示表。
我们希望为您提供长期满意的服务，若您对数显指示表有任何的疑问，请联系我们，我们将竭诚为您服务！安全信息：请勿充电请勿火烧请按规定放置图示说明：1. 电池2.显示屏 3.数据口 4.公差指示5. zero/on清零按键/开关按键6. abs/preset绝对相对转换按键/预设值按键7. “in/mm”公英制转换按键/正负方向转换按键8. max/min最大最小值跟踪按键9. tol/settol公差测量按键/公关设置按键注：三按键没有tol/settol公差测量按键/公差设置按键.max/min最小最大值跟踪按键。
按键操作说明：注：以下说明中短按按键表示短促按动按键，时间小于2秒；长按按键表示按住按键时间超过2秒。
基本测量状态指单一位移测量状态，无其它辅助功能。
zero/on（清零键）1. 上电后为开机状态。
2. 关机状态下短按zero/on键可以开机。
3. 在正常测量绝对和相对状态下.在公差测量下长按zero/no键可以关机。
数显糖度计原理
数显糖度计原理
数显糖度计是一种用来测量溶液中糖度的仪器。
它基于折射率与溶液中溶质浓度间的关系来确定糖度。
数显糖度计通常由一个光源、一个透镜、一个测量腔和一个显示屏组成。
在测量前，将待测溶液倒入测量腔中。
当光源照射到溶液中时，光线会经过透镜折射，并在显示屏上形成一个光斑。
光斑的大小与溶液中的折射率相关。
糖度计通过测量光斑对应的亮度来确定折射率。
具体而言，糖度计会将光斑的亮度与已知糖度的溶液进行比较，并记录下两者之间的差异。
基于已知样品的糖度和对应的亮度差值，糖度计可以建立一个标准曲线。
然后，通过测量待测溶液的亮度差值，并通过标准曲线进行反推，就可以得到待测溶液的糖度。
数显糖度计的测量结果准确、快速且方便。
它广泛应用于食品和饮料行业中，用于监测和控制产品的糖度。
三合一数显表用法
三合一数显表用法三合一数显表是一种可以同时显示电压、电流和功率的仪表，常用于测量交流电的电压、电流和功率。
一、使用方法三合一数显表的用法如下：1．接线：将三合一数显表的电压表接入被测电路的电压档，电流表接入被测电路的电流档，功率表接入被测电路的功率档。
2．开机：打开三合一数显表。
3．读数：观察三合一数显表上的电压、电流和功率读数。
二、注意事项使用三合一数显表时应注意以下事项：1．接线正确：接线时应注意接线正确，否则可能损坏仪表或造成触电危险。
2．量程合适：被测电压、电流和功率应在三合一数显表的量程范围内，否则可能造成测量误差。
3．使用环境：应在规定的环境条件下使用三合一数显表，如温度、湿度等。
三、具体操作步骤以下是使用三合一数显表测量交流电电压、电流和功率的具体操作步骤：1．接线将三合一数显表的电压表接入被测电路的电压档。
电压表的接线方式有两种：串联接线和并联接线。
串联接线时，电压表的电压输入端应接入被测电路的火线，电压输出端应接入被测电路的零线。
并联接线时，电压表的电压输入端应接入被测电路的两端。
将三合一数显表的电流表接入被测电路的电流档。
电流表的接线方式只有串联接线一种。
电流表的电流输入端应接入被测电路的火线，电流输出端应接入被测电路的零线。
将三合一数显表的功率表接入被测电路的功率档。
功率表的接线方式有两种：直接接线和互感器接线。
直接接线时，功率表的电压输入端应接入被测电路的两端，电流输入端应接入被测电路的火线。
互感器接线时，功率表的电压输入端应接入互感器的电压输出端，电流输入端应接入互感器的电流输出端。
2．开机打开三合一数显表。
3．读数观察三合一数显表上的电压、电流和功率读数。
四、示例假设我们要测量某电路的电压、电流和功率。
该电路的电压为220V，电流为1A，功率为220W。
操作步骤如下：1．接线将三合一数显表的电压表接入被测电路的电压档。
采用串联接线方式，电压表的电压输入端接入被测电路的火线，电压输出端接入被测电路的零线。
数显千分尺读数方法
数显千分尺读数方法
1. 默认读数：千分尺上通常有两个刻度，一圈为主刻度，代表毫米；一圈中主刻度之间的最小刻度，代表千分之一毫米（也叫微米）。
默认读数为主刻度的整数加最小刻度的读数。
2. 主刻度读数：主刻度上的刻线通常刻有数字，每个数字代表1毫米。
定位到主刻度上最接近被测量物体的位置，并进行读数。
例如，如果刻度盘上的主刻度读数是10毫米，那么默认读数为10。
3. 最小刻度读数：找到主刻度之间的最小刻度，并将其读数记下。
通常，在主刻度之间有10个最小刻度，每个刻度代表千分之一毫米。
查看最小刻度指针（通常是一个固定的横线指向最小刻度），确定横线与主刻度之间的差距刻度数。
例如，如果最小刻度指针指向第三个最小刻度，那么最小刻度读数为3。
4. 结合读数：将主刻度读数和最小刻度读数结合起来，得到最终的千分尺读数。
例如，主刻度读数为10，最小刻度读数为3，则最终千分尺读数为10.003毫米，或以微米表示为10.003mm。
需要注意的是，读数时要保持仔细和精确，并且能够正确估计最小刻度的读数。
使用千分尺时，也应该注意保持清洁并正确使用，以确保准确测量。
数显收敛计操作方法
数显收敛计操作方法
数显收敛计操作方法如下：
1. 首先，将数显收敛计放置在测试对象的测量点上。
2. 打开数显收敛计的电源开关，并检查仪表显示是否正常。
3. 调节数显收敛计上的量程选择开关，以保证仪表能够显示测量对象的实际数值。
4. 调节数显收敛计上的“标零（Zero）”或“清零（Reset）”按键，使仪表归零或清除仪表的任何误差。
5. 使用数显收敛计上的调节旋钮，将测量对象的信号调整到所需的量程范围内。
6. 根据需要，使用数显收敛计上的其他功能键，如最大/最小值记录、峰值保持等。
7. 正确读取和记录数显收敛计上的测量结果。
8. 在完成测量后，关闭数显收敛计的电源开关。
需要注意的是，具体的操作方法可能会因数显收敛计的型号和功能而有所不同。
因此，在使用数显收敛计之前，最好阅读仪器的说明书或向厂家咨询，以确保正确操作仪器。
数显液位计工作原理
数显液位计工作原理
数显液位计是一种用于测量液体高度的仪器，其工作原理基于浮力原理和液位传感器的组合。
首先，数显液位计的浮子通常由浮力材料制成，例如塑料或金属。
当浮子悬浮在液体中时，根据阿基米德原理，浮子所受到的浮力大小与被测液体的密度以及浮子的体积和重量有关。
然后，液位传感器通常采用压力传感器或声波传感器等技术。
压力传感器测量液体表面上方的气体或液体的压力，并将其转换为电信号。
声波传感器则发射声波信号，并通过接收回波信号来计算液体表面与传感器之间的距离。
数显液位计通过将浮子与液位传感器相连，测量浮子所受到的浮力或液位传感器所测得的压力或距离，然后将这些数据传输到数显液位计的显示部分。
该显示部分通常包括数字显示屏，可以直观地显示测量结果，例如液体的高度或液位百分比。
总结起来，数显液位计的工作原理是通过浮力原理和液位传感器的组合来测量液体的高度。
浮子感应液体浮力，液位传感器测量液体压力或距离，并将数据转化为电信号，最后在数显液位计的显示屏上显示测量结果。
数显卡尺的使用方法及注意事项
长度的测量法之一
正确操作方法
错误操作方法
长度的测量法之二
正确操作方法
错误操作方法
外径测量法：
正确操作方法
错误操作方法
内径测量法：
正常操作方法
错误操作方法
深度或高度测量方法：
正确操作方法
错误操作方法
使用时的注意事项：
使用卡尺测量零件尺寸时，必须注意以下 几点：
1.测量前应把卡尺擦干净,检查卡尺的两个 测量面和测量刃口是否平直无损,把上、下 两个量爪紧密贴合时,应无明显的间隙;
如不归“0”，则按归“0”键 归零
二、校正
标准环规
标准棒
校正卡尺下量爪是否有磨损时 用标准棒或标准校正块进行校 正，如与标准值有偏差，测量 时，则对卡尺进行相对应的加
减
校正卡尺上量爪是否有磨损时 用标准环规进行校正，如与标 准值有偏差，测量时，则对卡
尺进行相对应的加减
三、卡尺的使用方法
卡尺可测量到:长度、外径、内径、深度或高度
2.移动尺框时,活动要自如,不应有过松或过 紧,更不能有晃动现象;
3.测量产品时,卡尺的测量面不可轻斜; 4.测量时,用力要均匀,产品保持要掉不掉的
状态； 5.卡尺的液晶显示处不可碰油、碰水； 6.测量零件时,零件上不能有异物,并在常温
下测量； 7.使用时,必须轻拿轻放,不可掉到地上。
数显卡尺的使用方法
数显卡尺的结构型式
刀形 上量爪
尺 身
固定 螺钉
原点设 定开关
液晶显示屏
刀口形 下量爪
归 “0” 开关
电源 开关
电池盖
微调 螺钉
刻度标 识表
深度尺
此卡尺的测定范围:0-150mm 卡尺的最小表示量：0.01mm
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
东北石油大学课程设计2014年8 月2日东北石油大学课程设计任务书课程数字显示仪表课程设计题目数字压力显示仪表的制作专业自动化姓名林彦超学号120601140717主要内容：在面包板上安装一台单片A/D转换器7107或7106组成的0-2V通用表头。
配接压力传感器（应变片式、扩散硅式或其它类型压力传感器），制成数字压力显示仪表。
基本要求：（1）根据实验室所提供的元件、材料，设计并描绘电路接线图。
最后在面包板上接插显示仪表的电路。
（2）由于元件、材料要反复使用，在接插过程中要小心，不要故意破坏元件。
（3）在整个课程设计中，要学会实验室基本仪器、工具有使用方法。
（4）各小组配备的万用表、工具精心使用，如有故意损坏、丢失、要按价赔偿。
参考资料：[1] 张天春,杨慧敏.数字显示仪表课程设计指导书.大庆石油学院自编教材,2008.[2] 李正军.计算机控制系统[M].北京:机械工业出版社, 2006.[3] 沙占有.数字化测量技术与应用[M].机械工业出版社,2004.[4] 井口征士.传感工程[M].科学出版社，2005.[5]徐爱钧.智能化仪表测量控制原理与设计[M].北京：北京航空航天大学出版社,1995.[6] 孙蓓，张志义.电子工艺实训基础[M].北京：化学工业出版社，2007.完成期限2013.7.22～2013.8.2指导教师高宏宇专业负责人2013年8月2日目录第1章数显仪表工作原理 (1)1.1数字仪表的发展与应用 (1)1.2数字仪表的特点 (1)1.3压力传感器的工作原理 (2)第2章数显仪表设计方案 (4)2.1ICL7107双积分A/D转换器 (4)2.2 LED显示器 (6)2.3主要集成块 (7)第3章数显仪表的制作 (7)3.1数显部分安装 (8)3.2电源部分安装 (8)第4 章结论与体会 (11)参考文献 (12)第1章数显仪表工作原理1.1数字仪表的发展与应用20世纪50年代初，世界上出现了世界上出现了第一台数字显示仪表。
近五十年来随着科学技术的讯猛发展，尤其是数字化测量技术、半导体技术、大规的集成电路技术及计算机技术在仪表中的应用，仪表的应用范围扩展到一切测量领域。
数显表现在在各行各业的应用越来越广泛，但对其定义一般都比较模糊。
数显仪表定义：数显表是一种用于显示的电子仪表，目前在各行各业均有应用，因为其显示数据精确而且一目了然，所以在很多场合下已经代替了指针式仪表。
从我们家中的电子钟表到工厂用的显示数据牌，无论是对时间的把握还是对产量的控制都提供了精准的数字显示，用数字量替换了模拟量。
到目前为止数显表的概念还没有统一的说法，但对其认识却大都相同，顾名思义它应该是数字或字母显示的仪表。
从广义上讲，街头随处可见的大屏幕数字交通信号灯计时牌，车站的车次牌、工厂数控显示表等都算是数显表的范畴，目前的数显表一般都与电脑、PLC等设备相互连接使用。
它的应用非常广泛，大到卫星监控数据、小至手腕上的电子手表，可以说在现代社会里，它的身影无处不在，其结构并不是很统一，随着需要它的形状大小也会跟着变化，一般为长方形的表头配一个表身。
数显表的数字显示一般采用LED发光管或者是液晶屏幕这两种来完成。
工业、交通等一般都是采用LED发光管的数显表，因为LED光源比较亮，有多种颜色，尤其是红色，非常适合辨别。
液晶显示通常用于家用钟表，因其自身不发光，所以比较省电。
随着数字技术和微电脑技术的不断发展，数显表、以单片机为核心的新型显示与记录仪表越来越广泛地应用到工业自动化和工控领域中。
数显表与指针表一样，与各种传感器、变送器相配，对电量、压力、物位、液位、流量、温度等进行测量，并直接以数字形式显示被测结果。
1.2数字仪表的特点（1）数字显示，读数不存在视觉误差。
（2）精确度一般较高，数字电工仪表由于没有机电类仪表的可动部分，所以机械摩檫，变形的影响极小，只要元器件的质量、性能上没问题，数字仪表是比较容易制成很高精准度的仪表，一般机电类仪表精准度达0.1%已很不容易，而数字仪表可轻易达到0.05%，目前有些数字仪表以达到0.01%的精确度。
（3）灵敏度高。
由于有些数字仪表内多设有各种放大线路或器件，所以可测量较小的信号，如1v左右的电压信号，1mA左右的电流信号号、0.01Hz的频率信号。
（4)输入阻抗高，数字仪表一般本身有工作电源，除测量电流外一般阻抗都可以制得较高，使在测量时对被测物理量影响很小。
（5）使用方便。
特别是实验室用便携式、台式仪表，可制成多量程（目前有-1999-9999 显示量程的KM表系），多功能仪表（可测量电流电压频率功率线速转速）。
（6）抗干扰性能教差，由于数字仪表灵敏度高，其副作用就是抗干扰性能差，外磁场和电场等变化容易引起读书变化，为了解决这一现象；深圳科立恒公司，在技术方面投入巨资，应用先进的表面贴装工艺和电磁隔离技术，弧型设计面板确保仪表的长期稳定。
（7）数字仪表的精确度，表示方法不同于指针式仪表，数字仪表一般多以上量限或读数值为基准值的百分数再加上几个数字来表示该表的精确度，比如KM系列数显仪表，系统精度0.1%(直流)，0.2%（交流）满刻度1字。
一般多功能，多量程的数字多用表的各功能、量程档位不同时，精确度也不一样。
所以在选择和使用数字仪表时应引注意。
1.3压力传感器的工作原理图1-1为其传感器部分的结构。
如图所示，在压力传感器半导体硅片上有一层扩散电阻体，如果对这一电阻体施加压力，由于压电电阻效应，其电阻值将发生变化。
受到应变的部分，即膜片由于容易感压而变薄，为了减缓来自传感器底座应力的影响，将压力传感器片安装在玻璃基座上。
图1-1 压力传感器基本构造如图1-1所示，当向空腔部分加上一定的压力时，膜片受到一定程度的拉伸或收缩而产生形变。
，受到拉伸的电阻R2和R4阻值增加；受到压缩的电阻R1和R3阻值减小。
由于各压电电阻如那样组成桥路结构，如果将它们连接恒流源上，则由于压力的增减，将在输出端获得输出电压ΔV，当压力为零时的ΔV等于偏置电压Voffset,在理想状态下我们希望Voffset=0V，实际上在生成扩散电阻体时，由于所形成的扩散电阻体尺寸大小的不同和存在杂质浓度的微小差异，因此总是有某个电压值存在。
压力为零时，3R1=R2=R3=R4=R，我们把加上一定压力时R1、R2电阻的变化部分记作ΔR；相应R3、R4电阻的变化部分记作-ΔR，于是ΔV=ΔRI 。
这个ΔV相对压力呈现几乎完全线性的特性，只是随着温度的变化而有所改变。
压力传感器的工作原理是当压敏电阻受压后产生电阻变化，通过放大器放大并采用标准压力标定，即可进行压力检测。
压力传感器的性能主要取决于压敏元件（即压敏电阻）、放大电路，以及生产中的标定和老化工艺。
在目前的压力传感器封装工艺中，通常可以将压阻式敏感芯体做得体积小巧、灵敏度高，而且稳定性好，并将压敏电阻以惠司通电桥形式与应变材料（通常为不锈钢）结合在一起，这样一来，就能确保压力传感器过载能力强和抗冲击压力强。
该类传感器适合测量高量程范围的压力变化，尤其在1Mpa以上时，线性很好，精度也很高，并适合测量与应变材料兼容的各类介质。
陶瓷压阻在结构上，该类传感器将压敏电阻以惠司通电桥形式与陶瓷烧结在一起。
其过载能力较应变片略低一些，抗冲击压力较差，但灵敏度较高，适合测量50Kpa以上的高量程范围，而且耐腐蚀，温度范围也很宽。
抗腐蚀的陶瓷压力传感器没有液体的传递，压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥（闭桥），由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号，可以和应变式传感器相兼容。
陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。
陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范围高达-40～135℃，而且具有测量的高精度、高稳定性。
电气绝缘程度大于2kV，输出信号强，长期稳定性好。
与上述两种结构不同，扩散硅采用在硅片上注入粒子形成惠司通电桥形式的压敏电阻。
被测介质的压力直接作用于传感器的膜片上（不锈钢或陶瓷），使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，和用电子线路检测这一变化，并转换输出一个对应于这一压力的标准测量信号。
因此扩散硅传感器灵敏度和精度最高，适合测量1kpa到40Mpa的压力范围。
一般情况下，扩散硅传感器分为带隔离膜片和非隔离膜片两种，非隔离膜片只能测量干净的气体，隔离膜片为软性膜片和刚性膜片，适合测量各种类型的介质。
压电式传感器是利用某些晶体的极化效应，即当晶体沿着一定方向受到机械力作用发生变形时，就产生了极化效应；当机械力撤掉之后，又会重新回到不带电的状态，也就是受到压力的时候，某些晶体可能产生出电的效应。
压电传感器中主要使用的压电材料包括有石英、酒石酸钾钠、磷酸二氢胺、钛酸钡压电陶瓷、PZT、铌酸盐系压电陶瓷、铌镁酸铅压电陶瓷等，其中石英（二氧化硅）是一种天然晶体，磷酸二氢胺属于人造晶体，而压电陶瓷等则属于多晶体。
压电压力传感器主要应用在压力和力等的测量中，比如在飞机、汽车、船舶、桥梁和建筑的振动和冲击测量中已经得到了广泛的应用。
特别是航空和宇航领域中更有它的特殊地位。
压电式传感器也可以用来测量发动机内部燃烧压力的测量与真空度的测量。
总之，它既可以用来测量大的压力，也可以用来测量微小的压力。
第2章数显仪表设计方案2.1ICL7107双积分A/D转换器ICL7107CPL是三位半双积分A/D转换器大规模集成电路，其输出极为异或门结构。
它的作用是把输入电压信号变为数字输出，并驱动显示器。
其内部结构包含模拟和数字两大部分。
模拟部分包括积分器、模拟开关、过零比较器等电路。
数字部分包括时钟脉冲发生器、计数器、分频器、译码器、控制器、相位驱动器等电路。
ICL7107内部有自动稳零电路，保证零电压输入时，读数为零；极性判别电路，即使输入电压很小也能正确区别极性，并显出来；时钟电路，可以外接RC器件，产生自激振荡；供A/D转换必需的基准稳压源，可不用外接基准电源；ICL7107的输出为3位七段译码信号，可直接驱动LED；ICL7107与其他CMOS 集成电路相同，这些电路具有输入电阻高等特点。
ICL7107采用标准的双列直插40引线封装，引线排列如图2-1所示。
可在7~15V单电源条件下工作。
图2-1 7107管脚排列双积分式A/D转换器的优点是：对积元件的质量要求不高，时钟振荡器可以使用普通的阻容元件代替石英晶体，抗干扰能力强。
它作为一种低速、高精度A/D转换器，在数字仪表中广泛应用。
(1)ICL7107D的双积分A/D转换：ICL7107D模拟部分每个转换周期分为自校零位、信号积分（采样）、反相积分（比较）三个阶段：自校零（A/Z）阶段、信号积分(INT)阶段、反相积分（DE）阶段。
