第七章系统仿真的MATLAB实现由于计算机技术的高速发展，我们可以借助计算机完成系统的数字仿真。
综前所述，数字仿真实质上是根据被研究的真实系统的模型，利用计算机进行实验研究的一种方法。
仿真的主要过程是：建立模型、仿真运行和分析研究仿真结果。
仿真运行就是借助一定的算法，获得系统的有关信息。
MATLAB是一种面向科学与工程计算的高级语言，它集科学计算、自动控制、信号处理、神经网络和图像处理等学科的处理功能于一体，具有极高的编程效率。
MATLAB是一个高度集成的系统，MATLAB提供的Simulink是一个用来对动态系统进行建模、仿真和分析的软件包，它支持线性和非线性系统，能够在连续时间域、离散时间域或者两者的混合时间域里进行建模，它同样支持具有多种采样速率的系统。
在过去几年里，Simulink已经成为数学和工业应用中对动态系统进行建模时使用得最为广泛的软件包。
MATLAB仿真有两种途径：（1）MATLAB可以在SIMULINK窗口上进行面向系统结构方框图的系统仿真；（2）用户可以在MATLAB的COMMAND窗口下，用运行m文件，调用指令和各种用于系统仿真的函数，进行系统仿真。
这两种方式可解决任意复杂系统的动态仿真问题，前者编辑灵活，而后者直观性强，实现可视化编辑。
下面介绍在MATLAB上实现几类基本仿真。
7.1 计算机仿真的步骤在学习计算机仿真以前，让我们先总结一下计算机仿真的步骤。
计算机仿真，概括地说是一个“建模—实验—分析”的过程，即仿真不单纯是对模型的实验，还包括从建模到实验再到分析的全过程。
因此进行一次完整的计算机仿真应包括以下步骤：（1）列举并列项目每一项研究都应从说明问题开始，问题由决策者提供或由熟悉问题的分析者提供。
（2）设置目标及完整的项目计划目标表示仿真要回答的问题、系统方案的说明。
项目计划包括人数、研究费用以及每一阶段工作所需时间。
（3）建立模型和收集数据模型和实际系统没有必要一一对应，模型只需描述实际系统的本质或者描述系统中所研究部分的本质。

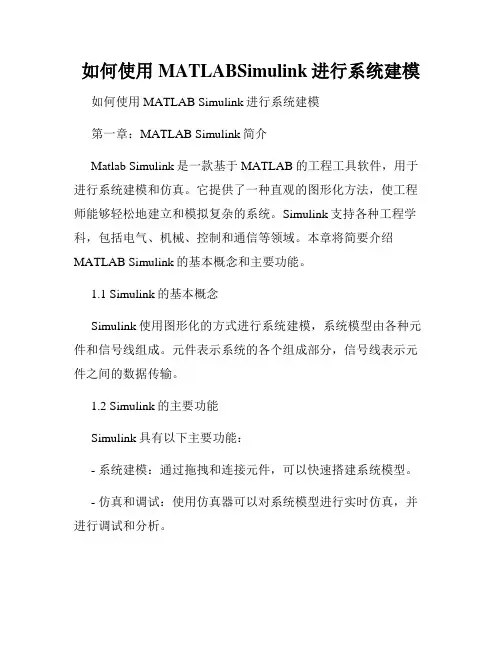

如何使用MATLABSimulink进行系统建模
如何使用MATLABSimulink进行系统建模如何使用MATLAB Simulink进行系统建模第一章：MATLAB Simulink简介Matlab Simulink是一款基于MATLAB的工程工具软件，用于进行系统建模和仿真。
它提供了一种直观的图形化方法，使工程师能够轻松地建立和模拟复杂的系统。
Simulink支持各种工程学科，包括电气、机械、控制和通信等领域。
本章将简要介绍MATLAB Simulink的基本概念和主要功能。
1.1 Simulink的基本概念Simulink使用图形化的方式进行系统建模，系统模型由各种元件和信号线组成。
元件表示系统的各个组成部分，信号线表示元件之间的数据传输。
1.2 Simulink的主要功能Simulink具有以下主要功能：- 系统建模：通过拖拽和连接元件，可以快速搭建系统模型。
- 仿真和调试：使用仿真器可以对系统模型进行实时仿真，并进行调试和分析。
- 自动代码生成：Simulink可以自动生成C、C++、Verilog等编程语言的代码，可用于系统的实现和验证。
第二章：Simulink建模基础在本章中，我们将详细介绍如何使用Simulink进行系统建模的基础知识和技巧。
2.1 模型创建在Simulink中，可以通过选择“File -> New Model”来创建一个新的模型。
在模型中，可以使用工具栏上的元件库来选择需要的元件，然后将其拖拽到模型中。
2.2 连接元件在模型中，元件之间的连接通常使用信号线来表示。
可以通过鼠标点击元件输出端口和输入端口的方式来建立连接。
可以使用线段工具来绘制信号线，也可以使用Ctrl + 鼠标点击来删除信号线。
2.3 参数设置在建模过程中，可以通过双击元件来设置各个元件的参数。
每个元件都有各自的参数面板，可以根据具体需求进行设置。
第三章：Simulink高级建模技巧在本章中，我们将介绍一些进阶的Simulink建模技巧，如子系统的使用、模型的分层和复用等。
matlab 控制系统仿真
摘要MATLAB语言是一种十分有效的工具，能容易地解决在系统仿真及控制系统计算机辅助设计领域的教学与研究中遇到的问题，它可以将使用者从繁琐的底层编程中解放出来，把有限的宝贵时间更多地花在解决科学问题上。
MATLAB GUI 是MATLAB的人机交互界面。
由于GUI本身提供了windows基本控件的支持，并且具有良好的事件驱动机制，同时提供了MATLAB数学库的接口，所以GUI 对于控制系统仿真的平台设计显得十分合适。
GUI对于每个用户窗口生成.fig和.m 文件。
前者负责界面的设计信息，后者负责后台代码的设计。
本文所做的研究主要是基于MATLAB GUI平台，结合控制系统基础理论和MATLAB控制系统工具箱，实现了用于控制系统计算机辅助分析与设计的软件。
本软件主要功能：实现传递函数模型输入、状态方程模型输入、模型装换、控制系统稳定性分析、系统可观性可控性判断，绘制系统奈奎斯特图、波特图、根轨迹图以及零极点分布图。
在继续完善的基础上能够用于本科自动控制原理教程的教学实验和一般的科学研究。
关键词：控制系统；MATLAB GUI；计算机辅助设计AbstractMATLAB language is a very effective tool,and can be easily resolved in the system simulation and control system of teaching in the field of computer-aided design and research problems,it could be the bottom of the user from tedious programming liberate the limited spend more valuable time to solve scientific problems.The MATLAB GUI is the interactive interface.As the GUI itself provides the basic control windows support,and has a good mechanism for event-driven,while providing the MATLAB Math Library interface，the GUI for control system simulation platform for the design of it is suitable. GUI window generated for each user. Fig and.M file. The former is responsible for the design of the interface information,which is responsible for the design of the background code.Research done in this article is mainly based on MATLAB GUI platform,the basis of combination of control system theory and MATLAB Control System Toolbox,the realization of control systems for computer-aided analysis and design software. The main functions of the software: the realization of transfer function model input,the state equation model input,the model fitted for the control system stability analysis,system observability controllability judgments、rendering the system Nyquist diagram、Bode plots、root locus and Pole-zero distribution. While continuing to improve based on the principle of automatic control can be used for undergraduate teaching course experiments and scientific research in general.Key words:Control System;MATLAB GUI; Computer-assistant design目录第1章概述 (1)1.1 论文选题背景和意义 (1)1.2 计算机辅助分析与设计在控制系统仿真中的发展现状 (1)1.3 本文主要内容 (3)第2章控制系统与MATLAB语言 (4)2.1 控制系统理论基础 (4)2.2 MATLAB语言与控制系统工具箱 (5)第3章 MATLAB GUI简介及应用 (9)3.1 MATLAB GUI (9)3.2 软件设计步骤 (10)第4章仿真系统测试与演示 (16)4.1 控制系统的模型输入 (16)4.2 控制系统的稳定性分析 (19)4.3 控制系统可控可观性分析 (20)4.4 控制系统频率响应 (23)4.5 控制系统时域响应 (27)4.6 控制系统根轨迹绘制 (28)结论 (31)参考文献 (32)致谢 (33)第1章概述1.1 论文选题背景和意义自动控制原理是自动控制专业和自动化专业的主要课程之一，是研究自动控制技术的基础理论课，是必修的专业基础课程。
如何使用MATLABSimulink进行动态系统建模与仿真
如何使用MATLABSimulink进行动态系统建模与仿真如何使用MATLAB Simulink进行动态系统建模与仿真一、引言MATLAB Simulink是一款强大的动态系统建模和仿真工具，广泛应用于各个领域的工程设计和研究中。
本文将介绍如何使用MATLAB Simulink进行动态系统建模与仿真的方法和步骤。
二、系统建模1. 模型构建在MATLAB Simulink中，可以通过拖拽模块的方式来构建系统模型。
首先，将系统的元件和子系统模块从库中拖拽到模型窗口中，然后连接这些模块，形成一个完整的系统模型。
2. 参数设置对于系统模型的各个组件，可以设置对应的参数和初始条件。
通过双击模块可以打开参数设置对话框，可以设置参数的数值、初始条件以及其他相关属性。
3. 信号连接在模型中，各个模块之间可以通过信号连接来传递信息。
在拖拽模块连接的同时，可以进行信号的名称设置，以便于后续仿真结果的分析和显示。
三、系统仿真1. 仿真参数设置在进行系统仿真之前，需要设置仿真的起止时间、步长等参数。
通过点击仿真器界面上的参数设置按钮，可以进行相关参数的设置。
2. 仿真运行在设置好仿真参数后，可以点击仿真器界面上的运行按钮来开始仿真过程。
仿真器将根据设置的参数对系统模型进行仿真计算，并输出仿真结果。
3. 仿真结果分析仿真结束后，可以通过查看仿真器界面上的仿真结果来分析系统的动态特性。
Simulink提供了丰富的结果显示和分析工具，可以对仿真结果进行绘图、数据处理等操作，以便于对系统模型的性能进行评估。
四、参数优化与系统设计1. 参数优化方法MATLAB Simulink还提供了多种参数优化算法，可以通过这些算法对系统模型进行优化。
可以通过设置优化目标和参数范围，以及定义参数约束条件等，来进行参数优化计算。
2. 系统设计方法Simulink还支持用于控制系统、信号处理系统和通信系统等领域的特定设计工具。
通过这些工具，可以对系统模型进行控制器设计、滤波器设计等操作，以满足系统性能要求。
使用Matlab进行复杂系统的建模与仿真技巧
使用Matlab进行复杂系统的建模与仿真技巧使用 Matlab 进行复杂系统的建模与仿真技巧概述:在当今科技高速发展的时代，越来越多的系统趋于复杂化。
因此，建立准确的模型以进行系统建模和仿真是至关重要的。
Matlab 是一款功能强大的科学计算软件，它提供了丰富的工具和函数以便于系统建模和仿真的研究。
本文将介绍使用Matlab 进行复杂系统建模和仿真的一些技巧和方法。
第一部分: 建立系统模型1.1 了解系统特性在开始建模之前，必须对所研究的系统有一个清晰的了解。
这包括系统的输入、输出、状态和参数等。
通过对系统特性的分析，可以帮助我们确定建立适合的模型类型和仿真方法。
1.2 选择合适的模型类型根据系统的特性，选择合适的模型类型是至关重要的。
在 Matlab 中，常用的模型类型包括线性模型、非线性模型、离散模型和连续模型等。
根据系统的特点选择适合的模型类型能够更好地反映系统的行为和响应。
1.3 系统建模方法系统建模是根据实际情况将系统抽象成一个数学模型的过程。
在 Matlab 中，可以使用不同的建模方法，如物理建模、数据建模和基于状态空间法的建模等。
根据系统的特征选择合适的建模方法能够提高模型的准确性和可靠性。
第二部分: 数学工具与仿真技巧2.1 使用符号计算工具Matlab 提供了符号计算工具箱，可以对数学表达式进行符号计算，如求解方程、导数和积分等。
使用符号计算工具能够简化复杂系统的数学推导和计算。
2.2 优化算法与工具在系统建模过程中，通常需要优化模型参数以使模型与实际系统更好地匹配。
Matlab 提供了各种优化算法和工具，如遗传算法、模拟退火算法和最小二乘法等，可以帮助我们自动化地调整参数并优化模型。
2.3 频域分析与控制设计频域分析是研究系统在不同频率下的响应特性的方法。
Matlab 提供了丰富的频域分析工具，如傅里叶变换、频谱分析和波特图等，可以帮助我们更好地理解系统的频率响应，并设计相应的控制系统。
MatLab仿真软件简介
附录A MatLab 控制系统仿真软件简介1．M atLab仿真软件简介MatLab 控制系统仿真软件是当今国际控制界公认的标准计算软件，1999年春MatLab 5.3版问世，使MA TLAB拥有更丰富的数据类型和结构、更友善的面向对象、更加快速精良的图形可视、更广博的数学和数据分析资源、更多的应用开发工具。
特别是SIMULINK这一个交互式操作的动态系统建模、仿真、分析集成环境的出现，使人们有可能考虑许多以前不得不做简化假设的非线性因素、随机因素，从而即使学生没有对非线性动态系统进行分析研究的数学基础，仍可通过仿真来认知非线性对系统动态的影响。
2．S IMULINK交互式动态系统建模与仿真2．1 进入SIMULINK系统在WINDOWS桌面点击MA TLAB图标，即可进入MA TLAB系统：点击工具条最后第二个图标，即可进入SIMULINK元件库：点击十字节点，或双击Simulink（元件库名），即可进入Simulink元件库，如右上图所示，其中Continuous、Math、Nonlinear、Sinks和Sources分别为连续系统元件库、数学元件库、非线性元件库、输出元件库和输入元件库。
再点击十字节点，或双击Continuous（连续系统元件库名），即可进入连续系统元件库，如下一页的左上图所示。
如果再点击十字节点，或双击Sinks（输出元件库名），即可进入输出元件库，如下一页的右上图所示。
从左上图可看到连续系统元件库中包括微分器、积分器和传递函数等，一旦点击该些元件名前面的◇形图标时，在该窗口的右下角会显示该元件的符号图形；若在◇形图标上按压住鼠标左键，将其拖入用户的图形编辑窗内的适当位置后，释放鼠标左键，即可在自己的图形编辑窗内得到一个所选元件的拷贝。
右上图的Sinks（输出元件库）中最有用的元件是Scope，其功能如同示波器一样，在仿真时可实时显示动态曲线。
左下图的Sources（输入元件库）中最有用的元件是Signal Generator，其功能如同信号发生器一样，可产生正弦、方波等信号。
MATLAB环境下的仿真软件
MATLAB环境下的仿真软件MATLAB是一种功能强大的数学仿真软件，它能够进行各种领域的仿真模拟和数据分析。
在MATLAB环境下，用户可以使用编程语言对各种数学问题进行建模，并且能够方便地进行数据可视化和结果分析。
本文将介绍MATLAB环境下的仿真软件的基本特点和相关应用。
首先，MATLAB环境下的仿真软件具有以下几个基本特点：1. 编程语言：MATLAB使用自身的编程语言，它结合了许多其他编程语言的特点，如C、FORTRAN等。
用户可以使用MATLAB编写脚本文件，便于对仿真模型进行建模、逻辑控制和可视化处理。
2. 广泛的库函数：MATLAB提供了丰富的库函数，用户可以直接调用这些函数进行数学计算、数据处理和图形绘制等。
这些库函数包括线性代数、信号处理、图像处理、数值计算等各个领域。
3. 图形界面：MATLAB提供了友好的图形界面，使用户能够轻松地进行模型建立、仿真运行和结果分析。
用户可以通过拖动、点击操作来创建和编辑仿真模型，同时实时查看仿真结果。
4. 数据可视化：MATLAB具有强大的数据可视化功能，可以将仿真结果以各种形式呈现，如二维曲线图、三维图形、动画等。
这些图形能够直观地展示仿真结果，方便用户进行分析和比较。
5. 跨学科应用：MATLAB广泛应用于各个学科领域，包括工程、物理、化学、生物、经济等。
用户可以根据自己的需求，选择相应的工具箱进行模型建立和仿真。
在MATLAB环境下，仿真软件可以应用于多个领域，下面以几个具体的案例来说明：1. 电路仿真：用户可以使用MATLAB的电路仿真工具箱，对电路进行模拟和分析。
用户可以通过电路图的方式建立模型，然后通过设置参数和初始条件，进行仿真运行。
仿真结果可以呈现电压、电流等变化曲线，方便用户进行电路分析和优化设计。
2. 控制系统仿真：用户可以使用MATLAB的控制系统工具箱，对控制系统进行建模和仿真。
用户可以通过传递函数或状态空间模型来描述控制系统，然后进行仿真运行。
如何使用Matlab进行控制系统仿真
如何使用Matlab进行控制系统仿真概述控制系统在工程领域中扮演着重要角色，它用于控制和管理各种工程过程和设备。
而控制系统仿真则是设计、开发和测试控制系统的关键环节之一。
Matlab作为一种功能强大的工程计算软件，提供了丰富的工具和功能，可以帮助工程师进行控制系统仿真。
本文将简要介绍如何使用Matlab进行控制系统仿真，以及一些实用的技巧和建议。
1. Matlab的基础知识在开始控制系统仿真之前，有一些Matlab的基础知识是必要的。
首先，了解Matlab的基本语法和命令，熟悉Matlab的工作环境和编辑器。
其次，学会使用Matlab的集成开发环境（IDE）进行编程和数学建模。
熟悉Matlab的常用函数和工具箱，并了解如何在Matlab中导入和导出数据。
2. 定义系统模型在进行控制系统仿真之前，需要定义系统的数学模型。
根据具体情况选择合适的建模方法，如传递函数、状态空间或差分方程等。
在Matlab中，可以使用tf、ss 或zpk等函数来创建系统模型，并指定系统的参数和输入信号。
此外，Matlab还提供了Simulink这一强大的图形化建模环境，方便用户以图形化界面设计系统模型。
3. 设计控制器控制系统仿真的关键是设计合适的控制器，以实现所需的控制目标。
Matlab提供了各种控制器设计方法和工具，如PID控制器、根轨迹法、频域方法等。
用户可以使用Matlab的Control System Toolbox来设计和分析控制器，并在仿真中进行验证。
此外，Matlab还支持自适应控制和模糊控制等高级控制方法，可根据具体需求选择合适的方法。
4. 进行仿真实验在完成系统模型和控制器设计后，可以开始进行控制系统仿真实验。
首先，确定仿真实验的输入信号，如阶跃信号、正弦信号或随机信号等。
然后，使用Matlab中的sim函数将输入信号应用到系统模型中，并观察系统的输出响应。
通过调整控制器参数或设计不同的控制器，分析系统的性能和稳定性，并优化控制器的设计。
各大仿真软件介绍
各大仿真软件介绍在大规模仿真软件领域，有几个主要的软件平台被广泛应用于不同领域的仿真研究和工程应用中，包括MATLAB/Simulink、Ansys、Arena、AnyLogic和CESM等。
下面将对这些软件进行详细介绍。
MATLAB/Simulink是一个广泛应用于工程和科学计算领域的仿真环境。
它提供了一个强大的环境，支持建模、仿真和分析复杂的系统。
MATLAB/Simulink可以用于各种不同的领域，包括信号处理、控制系统、通信系统等。
其背后的核心原理是基于数值计算和模型预测控制的算法。
MATLAB/Simulink的主要特点是具有灵活性和可扩展性，用户可以使用内置的函数库或自定义函数来建立模型，并使用不同的算法进行仿真和分析。
Ansys是一个多物理场有限元仿真软件，用于解决工程领域中的结构分析、流体力学、电磁场等复杂问题。
Ansys的核心原理是通过将实际物理问题离散为有限的数学单元，并使用有限元法求解。
Ansys能够通过对应用场景的建模和网格划分，得到结构应力、位移、温度分布等物理量的计算结果。
Ansys的特点是具有高精度的数值计算和广泛的物理模型库，能够模拟各种不同类型的工程问题。
Arena是一种离散事件仿真软件，用于建模和模拟离散事件系统的运行。
它适用于各种各样的系统，包括生产线、物流系统、医院等。
Arena的核心原理是通过建立离散事件模型，模拟系统中事件的时序和相互作用，从而评估系统性能和进行优化。
Arena使用基于代理模型的算法，它通过对系统中的事件进行建模，并在仿真中模拟事件的触发和响应过程。
Arena的特点是能够对复杂系统进行快速的建模和分析，并且提供了一系列的分析工具，帮助用户评估和优化系统性能。
AnyLogic是一种多方法仿真软件，它可以同时支持离散事件仿真、系统动力学仿真和基于代理的仿真。
AnyLogic的核心原理是将不同的仿真方法结合在一起，从而可以建立更为准确和全面的仿真模型。
MATLAB仿真技术
4. 系统建模 4．1 连续系统建模
线性系统建模举例
例3：复位积分器的功用示例。 在仿真启动时，积分器从零开始对 0.5 t 进行积分。当复位口 信号 t-5=0 瞬间，积分器被重置为零。此后，再对0.5 （ t-5 ） 进行积分。
例3_4_2：积分模块直接构造微分方程求解模型。
假设从实际自然界（力学、电学、生态等）或社会中，抽象 出有初始状态为0的二阶微分程 x 0.2x 0.4x 0.2u，(t) u(t)是单位阶跃函数。本例演示如何用积分器直接构搭求解该微 分方程的模型。
符号矩阵的基本运算：加、减、乘、除、微积分等。 符号代数方程的求解。 符号微分方程的求解。 符号积分变换。
目录 主页
MATLAB的可视化功能
（1）二维曲线图形和三维曲面图形
二维符号函数曲线。
二维曲线图形。
三维符号函数曲线。 三维曲面图形。
三维线性图形。
目录 主页
（2）句柄图形 句柄图形（Handle Graphics）是一种面向对象的绘图系统。 图形对象、对象句柄和句柄图形树。 • MATLAB把用于数据可视和界面制作的基本绘图要素称 为句柄图形对象。 • 构成MATLAB句柄图形体系有12个图形对象（见句柄图形 树） 。
例：直接利用传递函数模块求解方程。
对二阶微分程进行拉氏变换：s2 X (s) 0.2sX (s) 0.4X (s) 0.2U (s)
可以得到： G(s) X (s)
0.2
U (s) s 2 0.2s 0.4
目录 主页
4．1 连续系统建模（续）
非线性系统建模举例
例3：求非线性系统
目录 主页
MATLAB的数值计算功能
几款仿真软件的分析
几款仿真软件的分析近年来，随着科技的快速发展，仿真软件逐渐成为各行各业中不可或缺的工具。
仿真软件能够通过建模、仿真、分析等功能，帮助用户预测和优化系统的性能，并提供决策支持。
本文将对几款常用的仿真软件进行分析，包括MATLAB/Simulink、Arena、ANSYS和SolidWorks。
MATLAB/Simulink是一款功能强大的仿真软件，广泛应用于工程和科学领域。
它的优势在于具备良好的可视化界面、强大的计算能力和灵活性。
Matlab主要用于数值计算和数学分析，而Simulink则适用于系统建模和仿真。
该软件支持多种编程语言，包括C、C++和Java等，可以实现多种功能，如滤波、控制算法和图像处理等。
Simulink拥有丰富的模块库，用户可以选择合适的模块进行系统建模，包括控制系统、信号处理、通信系统等。
此外，MATLAB/Simulink还有很多工具箱，如机器学习工具箱、神经网络工具箱等，可以进一步扩展其功能。
ANSYS是一家知名的工程仿真解决方案提供商，其软件被广泛应用于结构力学、流体力学、电磁场等领域。
ANSYS的优势在于强大的分析能力和精确的模拟结果。
它能够对复杂的工程问题进行建模和仿真，预测系统的性能和行为。
ANSYS提供了多种建模功能，如有限元分析、流体力学分析、热力学分析等，可以满足用户对不同领域的仿真需求。
该软件还支持多物理场耦合仿真，用户可以同时考虑结构力学、热传导和流动等多个因素。
此外，ANSYS还有丰富的后处理工具和优化算法，可以帮助用户分析仿真结果和优化设计。
SolidWorks是一款广泛应用于机械工程和产品设计领域的三维CAD软件。
它的优点在于集成了建模、装配和仿真等功能，用户可以在同一个平台上完成整个设计流程。
SolidWorks具有直观的用户界面和丰富的建模工具，可以帮助用户快速创建复杂的三维模型。
此外，该软件还提供了动力学仿真和结构分析的功能，用户可以通过添加运动学约束和加载条件来模拟系统的行为。
如何使用Matlab进行系统建模和仿真
如何使用Matlab进行系统建模和仿真一、引言在现代科学和工程领域，系统建模和仿真是解决实际问题和优化设计的重要手段之一。
Matlab作为一种功能强大的工具，被广泛应用于系统建模和仿真。
本文将介绍如何使用Matlab进行系统建模和仿真的基本步骤，并通过实例演示其应用。
二、系统建模系统建模是将实际系统抽象成数学或逻辑模型的过程。
在Matlab中，可以使用符号表达式或差分方程等方式对系统进行建模。
1. 符号表达式建模符号表达式建模是一种基于符号计算的方法，可以方便地处理复杂的数学运算。
在Matlab中，可以使用符号工具箱来进行符号表达式建模。
以下是一个简单的例子：```matlabsyms xy = 2*x + 1;```在上述例子中，定义了一个符号变量x，并使用符号表达式2*x + 1建立了y的表达式。
通过符号工具箱提供的函数，可以对y进行求导、积分等操作，从而分析系统的特性。
2. 差分方程建模差分方程建模是一种基于离散时间的建模方法，适用于描述离散时间系统。
在Matlab中，可以使用差分方程来描述系统的行为。
以下是一个简单的例子：```matlabn = 0:10;x = sin(n);y = filter([1 -0.5], 1, x);```在上述例子中，定义了一个离散时间信号x，通过filter函数可以求得系统响应y，其中[1 -0.5]表示系统的差分方程系数。
三、系统仿真系统仿真是利用计算机模拟系统的运行过程，通过数值计算得到系统的输出响应。
在Matlab中，可以使用Simulink工具箱进行系统仿真。
1. 搭建系统框图在Simulink中，我们可以使用各种模块来搭建系统的框图。
例如，可以使用连续时间积分器模块和乘法器模块来构建一个简单的比例积分控制器：在上图中，积分器模块表示对输入信号积分，乘法器模块表示对输入信号进行放大。
基于matlab simulink的控制系统仿真及应用
基于matlab simulink的控制系统仿真及应用Simulink是MATLAB的一个附加组件，它提供了一种可视化建模和仿真环境，主要用于控制系统、信号处理、通信系统等领域的建模和仿真。
以下是一个简单的基于Simulink的控制系统仿真的步骤：
1. 模型建立：首先，你需要使用Simulink库中的模块来构建你的控制系统模型。
这些模块包括输入、输出、控制算法等。
你可以直接从库中拖放模块到你的模型中，然后通过连接线将它们连接起来。
2. 参数设置：在连接模块后，你需要为每个模块设置适当的参数。
例如，对于传递函数模块，你需要输入分子和分母的系数。
3. 仿真设置：在完成模型和参数设置后，你需要设置仿真参数，例如仿真时间、步长等。
4. 运行仿真：最后，你可以运行仿真并查看结果。
Simulink提供了多种方式来查看结果，包括图形和表格。
在Simulink中，你可以使用许多内建的工具和函数来分析和优化你的控制系统。
例如，你可以使用MATLAB的控制系统工具箱中的函数来分析系统的稳定性、频率响应等。
总的来说，Simulink是一个强大的工具，可以用于设计和分析各种控制系统。
通过学习和掌握这个工具，你可以更有效地进行控制系统设计和仿真。
基于MATLABSimulink的控制系统建模与仿真实践
基于MATLABSimulink的控制系统建模与仿真实践控制系统是现代工程领域中一个至关重要的研究方向，它涉及到对系统的建模、分析和设计，以实现对系统行为的控制和调节。
MATLAB Simulink作为一款强大的工程仿真软件，在控制系统领域有着广泛的应用。
本文将介绍基于MATLAB Simulink的控制系统建模与仿真实践，包括建立系统模型、进行仿真分析以及设计控制算法等内容。
1. 控制系统建模在进行控制系统设计之前，首先需要建立系统的数学模型。
MATLAB Simulink提供了丰富的建模工具，可以方便快捷地搭建系统模型。
在建模过程中，可以利用各种传感器、执行器、控制器等组件来描述系统的结构和功能。
通过连接这些组件，并设置其参数和初始条件，可以构建出一个完整的系统模型。
2. 系统仿真分析建立好系统模型后，接下来就是进行仿真分析。
MATLABSimulink提供了强大的仿真功能，可以对系统进行各种不同条件下的仿真实验。
通过改变输入信号、调节参数值等操作，可以观察系统在不同工况下的响应情况，从而深入理解系统的动态特性和性能指标。
3. 控制算法设计在对系统进行仿真分析的基础上，可以针对系统的性能要求设计相应的控制算法。
MATLAB Simulink支持各种常见的控制算法设计方法，如PID控制、状态空间法、频域设计等。
通过在Simulink中搭建控制算法，并与系统模型进行联合仿真，可以验证算法的有效性和稳定性。
4. 系统优化与调试除了基本的控制算法设计外，MATLAB Simulink还提供了优化工具和调试功能，帮助工程师进一步改进系统性能。
通过优化算法对系统参数进行调整，可以使系统响应更加迅速、稳定；而通过调试功能可以检测和排除系统中可能存在的问题，确保系统正常运行。
5. 实例演示为了更好地说明基于MATLAB Simulink的控制系统建模与仿真实践，接下来将通过一个简单的倒立摆控制系统实例进行演示。
在Matlab中进行模拟系统建模与仿真
在Matlab中进行模拟系统建模与仿真简介MATLAB（Matrix laboratory）是一种高级计算环境和编程语言，广泛用于工程、科学和数学领域的数据分析、可视化和算法开发。
在MATLAB中，我们可以使用各种工具箱和功能来进行系统建模和仿真。
本文将介绍一些MATLAB中进行模拟系统建模与仿真的方法和技巧，以帮助读者更好地理解和应用这个强大的工具。
一、系统建模1. 确定系统的输入和输出在进行系统建模之前，首先要明确系统的输入和输出。
系统的输入是指进入系统的外部信号或变量，而系统的输出是指系统产生的响应或结果。
了解系统的输入和输出有助于我们理解系统的工作原理并进行模型构建。
2. 建立传递函数模型传递函数模型是系统建模中常用的一种数学模型。
它通过输入和输出之间的关系来描述系统的动态行为。
在MATLAB中，我们可以使用tf函数来建立传递函数模型。
例如，假设有一个二阶系统，可以通过以下代码建立其传递函数模型：```matlabnum = [1];den = [1, 1, 1];sys = tf(num, den);```3. 建立状态空间模型状态空间模型是描述系统动态行为的另一种常用模型。
它通过系统的状态变量和输入之间的关系来表示系统的行为。
在MATLAB中，我们可以使用ss函数来建立状态空间模型。
例如，假设有一个二阶系统，可以通过以下代码建立其状态空间模型：```matlabA = [0, 1; -1, -1];B = [0; 1];C = [1, 0];D = 0;sys = ss(A, B, C, D);```二、系统仿真1. 时域仿真时域仿真是通过对系统输入信号进行时间积分来模拟系统的行为。
在MATLAB中，我们可以使用sim函数来进行时域仿真。
例如，假设有一个输入信号u和一个系统sys，可以通过以下代码进行时域仿真：```matlabt = 0:0.01:10; % 时间范围u = sin(t); % 输入信号[y, t] = sim(sys, t, u); % 仿真结果```2. 频域仿真频域仿真是通过对系统输入信号进行傅里叶变换，并与系统的传递函数进行频域计算来模拟系统的行为。
Matlab实验4 Simulink系统仿真
模块形状
表 7.2 常用的输入信号源模块表 功能说明 恒值常数，可设置数值 阶跃信号 线性增加或减小的信号 正弦波输出 信号发生器，可以产生正弦、方波、锯齿波和随 机波信号 从文件获取数据 从当前工作空间定义的矩阵读数据
仿真时钟，输出每个仿真步点的时间 输入模块
2. 接收模块库(Sinks) 接收模块是用来接收模块信号的，常用的接收模块如表 7.3 所示。
Matlab实验讲义
实验四 Simulink系统仿真
要求： 1、掌握Simulink常用输入、输出、运算模块。 2、掌握Simulink模型的建立及系统仿真方法。 实验类型：综合性 学时分配：3学时 Simulink 是面向框图的仿真软件。 7.1 演示一个 Simulink 的简单程序 【例 7.1】创建一个正弦信号的仿真模型。 步骤如下： (1) 在 MATLAB 的命令窗口运行 simulink 命令，或单击工具栏中的 图标，就可以打 开 Simulink 模块库浏览器(Simulink Library Browser) 窗口，如图 7.1 所示。
7.2.2 Simulink 的模型窗口
模型窗口由菜单、工具栏、模型浏览器窗口、模型框图窗口以及状态栏组成。
菜单 工具栏
模型浏览器
模型框图
状态栏
图7.5 双窗口模型窗口
1. 状态栏
3
Matlab实验讲义
2. 工具栏 模型窗口工具栏如图 7.6 所示。
创建并编译生成exe文件
展示父系统 打开调试器
开始仿真 结束仿真
4. 模块的删除 要删除模块，应选定待删除模块，按 Delete 键；或者用菜单“Edit”Æ“Clear”或“Cut”； 或者用工具栏的“Cut”按钮。
系统辨识及其matlab仿真)
系统辨识及其matlab仿真)系统辨识是指利用已知的输入和输出数据，通过建立数学模型来描述和预测系统行为的过程。
它在工程领域中具有广泛的应用，包括控制系统设计、信号处理、通信系统等领域。
系统辨识可以分为参数辨识和非参数辨识两种方法。
参数辨识是指通过确定系统模型的参数来描述系统行为，常用的方法有最小二乘法、极大似然法等。
非参数辨识则是通过估计系统的输入输出关系函数来描述系统，常用的方法有频域方法、时域方法等。
在系统辨识过程中，噪声是一个不可忽视的因素。
噪声的存在会对辨识结果产生影响，因此需要对噪声进行建模和处理。
常用的噪声模型有高斯白噪声模型、AR模型、MA模型等。
在实际应用中，通常需要根据实际情况选择合适的噪声模型来进行系统辨识。
Matlab是一种常用的数学软件，它提供了丰富的工具箱和函数，可以方便地进行系统辨识的仿真。
在Matlab中，可以使用System Identification Toolbox进行系统辨识的建模和仿真。
该工具箱提供了多种辨识算法，包括线性和非线性的参数辨识方法。
在使用Matlab进行系统辨识仿真时，首先需要准备好输入输出数据。
对于已知系统，可以通过实验或者模拟得到系统的输入输出数据。
对于未知系统，可以通过对系统加入一定的激励信号，然后获取系统的响应数据来进行辨识。
接下来，可以使用Matlab提供的辨识函数进行系统辨识的建模。
对于线性系统，可以使用ARX模型、ARMAX模型、OE模型等进行建模。
对于非线性系统，可以使用非线性ARX模型、非线性ARMAX模型等进行建模。
这些辨识函数可以根据输入输出数据自动估计系统的参数，并生成系统模型。
在得到系统模型后，可以利用仿真工具对系统进行仿真分析。
例如，可以通过对系统模型进行输入信号的仿真，得到系统的输出响应，并与实际数据进行比较，验证辨识结果的准确性。
总之，系统辨识及其Matlab仿真是一种重要的工程方法，可以帮助我们理解和预测系统的行为。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浙大微电子
23/72
滤波器系数
浙大微电子
24/72
生成 HDL代码
浙大微电子
25/72
生成HDL代码参数设置
浙大微电子
26/72
Verilog 类型滤波器代码
浙大微电子
27/72
生成对应的Testbench
浙大微电子
28/72
插值滤波器
第一级半 带滤波器
第二级半 带滤波器 2倍插值
CIC滤波器 16倍插值
2倍插值
浙大微电子
29/72
插值滤波器Simulink仿真结果
输入信号
第一级半 带滤波器
第二级半 带滤波器
CIC滤波 器
浙大微电子
30/72
二、数模混合仿真
浙大微电子
31/72
SpectreVerilog仿真技术
Mixed-Signal Simulator 的基本结构 以模拟电路仿真器为核心 同时包含模拟和数字两个仿真核: Specter仿真器 Ncverilog仿真器
浙大微电子
10/72
Matlab的编程
MATLAB Compiler 是能够将M 语言编译生成为函数 库、可执行文件 COM 组件等等。 通过M文件可以扩展 MATLAB 功能，使 MATLAB 能够同其他高级编程语言例如 C/C++ 语言进行混合 应用。 利用 M 语言还开发了相应的 MATLAB 专业工具箱函 数供用户直接使用。
浙大微电子
6/72
系统级建模工具----Matlab
Matlab简介 Matlab基本知识 Matlab的编程 Matlab动态仿真工具Simulab简介
MATLAB 是一种科学计算软件，专门以矩阵的形式 处理数据。 MATLAB 被广泛地应用于科学计算、控制系统、信 息处理等领域的分析、仿真和设计工作 Matlab最重要的特点是易于扩展，它允许用户自行建 立完成指定功能的M文件，从而构成适合于其他领域 的工具箱。 包括Toolbox的各类应用问题的求解工具。
More resource: /matlabcentral/fileexchange/load Category.do
浙大微电子
11/72
M文件语法简介
Matlab提供近20类基 本命令函数 包括：通用函数、基本 数学函数、矩阵操作函 数，绘图函数等
浙大微电子
17/72
Simulink的仿真系统
浙大微电子
18/72
利用Simulink设计滤波器
1.抽取滤波器--18位音频模数转化芯片 （ADC）数字电路部分。功能： •低通滤波器 •降低信号采样频率 2.插值滤波器--18位音频数模转化芯片 （DAC）数字电路部分。功能： •低通滤波器 •提高信号采样频率
电路的规模越来越大，系统构成越来越复杂。 晶体管级电路仿真消耗很长时间，效率低下。 采用系统级描述电路将降低仿真时间。
浙大微电子
5/72
IC设计过程中系统工程师的地位
系统工程师一般是工作经验丰富的IC设计工 程师。其承担的工作：
产品功能的定义和模块的划分 设计并验证系统的可行性 分配各个模块的性能指标 整个解决方案中芯片设计环节的组织者
浙大微电子
8/72
浙大微电子
9/72
Matlab 基本知识
1、命令窗口 在matlab 提示符“>>”下，键入matlab命令。例 如输入一个3X3的矩阵： a=[1,2,3;4,5,6;7,8,9]（行与行间分号间隔，
数值间空格或逗号间隔。）
Matlab语言是与大小写有关的语言，即变量A和a是 两个完全不同的变量。
系统仿真软件Matlab及 数模混合仿真
2013年4月2日
浙大微电子
内容
系统仿真软件Matlab 数模混合仿真 演示
浙大微电子
2/72
一、系统仿真软件Matlab
浙大微电子
3/72
VLSI数字集成电路设计
模拟集成电路设计
浙大微电子
4/72
为什么需要系统级设计？
系统级仿真是用来指导电路设计，原因如下：
工程中的控制系统需要专用的系统建模软件，准确地 建模，对其进行进一步的分析与仿真。 1990年，Matlab加入新的控制系统模型图输入与仿 真工具 ，1992年正式将该软件更名为Simulink。 Simulink的两个含义：Simu（仿真）和Link（连 接），可以在模型窗口上绘制出所需要的控制系统模 型，然后利用SIMULINK提供的功能来对系统进行仿 真和分析。
浙大微电子
19/72
抽取滤波器
原理图
Simulink图
浙大微电子
20/72
梳状滤波器的幅频曲线放大图
补偿后
的曲线
浙大微电子
21/72
抽取滤波器Simulink仿真结果
输入信号 CIC滤波 器 CIC补偿 滤波器 第一级半 带滤波器 第二级半 带滤波器
浙大微电子
22/72
Filter Design&Analysis
充分使用help
浙大微电子
12/72
Matlab的toolbox
数值分析 数值和符号计算 工程与科学绘图 控制系统的设计与仿真 数字图像处理 数字信号处理 通讯系统设计与仿真 财务与金融工程 滤波器设计 Link For ModelSim
浙大微电子
13/72
Simulink仿真基础
浙大微电子
16/72
Simulink的专业模块库
CDMA参考模块 通讯电路模块 控制系统工具 DSP模块 TI DSP应用箱 Motorola DSP模块 模糊逻辑模块 S参数模型
More resource：
http://www.mathworks .com/web_downloads/
浙大微电子
14/72
浙大微电子
15/72
Simulink的公共模块库
信源模块（Source） 信宿模块（Sinks） 连续模块库（Continuous） 信号路由（Signal Routing） 离散模块库（Discrete） 数学运算模块库（Math operations） 端口及子系统库（Ports and Subsystems） 查表模块库（Look-Up Table） 用户定义函数模块（User-Defined Functions） 非线性模块库（Discontinuities）
