变压器的非电量保护知识讲解

变压器的非电量保护知识讲解
1、轻瓦斯保护
(1)保护原理
内部故障比较轻微或在故障的初期,油箱内的油被分解、汽化,产生少量气体积聚在瓦斯继电器的顶部,当气体量超过整定值时,发出报警信号,提示维护人员进行检查,防止故障的发展。
(2)设置原则
气体容积动作整定值一般为250~300mL,其动作接点应接入报警信号。
2、重瓦斯保护
(1)保护原理
2、设置原则
大型电力变压器应配备油面温度控制器及绕组温度控制器,并有温度远传的功能,为能全面反映变压器的温度变化情况,一般还将油面温度控制器配置双重化,即在主变的两侧均设置油面温度控制器。
为防止非电量保护误动作引起跳闸事故,许多单位规定温度控制器的接点不接入跳闸:但实际上是否接入跳闸应考虑变压器的结构形式及变电站的值班方式,如由于壳式变压器结构的特殊性,当变电站为无人值班时,其油面温度控制器的跳闸接点应严格按厂家的规定接入跳闸。而对于冷却方式为强迫油循环风冷的变压器一般应接入跳闸,对于冷却方式为自然油浸风冷的变压器则可仅发信号。变压器温度高跳闸信号必须采用温度控制器的硬接点,不能使用远传到控制室的温度来启动跳闸:在某220kV变电站中,由于采用远传的温度来启动跳闸,在电阻温度计回路断线或接触电阻增大时,反映到控制室的温度急剧升高,超过150%则引起误动跳闸。
要发挥温度控制器对变压器的保护作用,关键在于保证控制器的准确性。某220kV变电站因将油温启动冷却器接点与跳闸接点的回路对调,导致变压器运行中油温升高,达到启动冷却器的温度值时引起变压器误跳闸。所以温度控制器必须按规程进行定期校验,并保证接点回路接线的正确,防止因接线错误导致变压器的误跳闸。
五、油位计的保护原理及设置原则
表1非电量保护的种类
保护名称
反应的物理量
对应的变压器故障

变压器的非电量保护

变压器的非电量保护

变压器的非电量保护[文 摘] 变压器的非电量保护是广泛用于 35kV 及以上变电站的主变保护,它直接关系着 主设备的安全运行。

本文重点介绍了非电量保护的保护原理、注意事项及处理方法。

[关键词] 变压器非电量保护保护原理 注意事项处理方法1 变压器的非电量保护原理变压器的非电量保护包括:变压器的瓦斯、油温度、油位、绕组温度、压力释放、 冷却装置故障保护或报警等。

以南京南瑞继保电气有限公司 RCS-9661B 为变压器的 非电量保护装置为例:装置对从变压器本体来的非电量接点(如瓦斯等)重动后发出中央信号、远动信号,并送给本装置的 CPU 作为事件记录,其中中央信号磁保持。

需要直接跳闸的则另外起动本装置的跳闸继电器。

同时,该装置还有四路不按相操作断路器的独立 的跳合闸操作回路及两个电压并列回路。

配有 WORLDFIP 高速现场总线通讯接口。

2 注意事项新安装的变压器应具备完善的非电量保护装置,并要求制造厂依据该变压器的设计参数,提供非电量保护整定原则要求和相关保护的具体投运模式。

非电量保护应相对独 立,并具有独立的电源回路,电气量停役时不影响非电量保护的运行。

变压器检修时, 非电量保护必须同时退出运行。

对不满足本规定要求的变压器,应结合停电检修进行完 善。

非电量保护装置应由有资质的单位定期进行校验,并出具检验报告,严禁不合格或未经校验的装置安装在变压器上运行。

变压器绕组温度计、油温度计应结合主变的年检进行校验;压力释放阀、瓦斯继电器应结合主变的大修送资质单位检验。

变压器专责人 应每3-5 年根据每台变压器的过载、绝缘老化、油中气体分析以及变压器的运行时间等 情况,按其健康状况对每台变压器非电量保护的整定值提出修订意见,并督促整改到位。

3 处理方式3.1 瓦斯继电器动作后的处理轻瓦斯信号动作时,值班人员应及时检查设备,查明动作原因。

瓦斯继电器存在气 体时,应记录气量,并取气样和油样作色谱分析,如果气体为无色、无臭、不可燃,经色谱分析确认为空气时,变压器可继续运行,但应尽快消除进气缺陷(如负压区的漏油 等);经分析气样确属变压器内部故障造成的,应对变压器作进一步的检查。

(完整版)变压器非电量保护

(完整版)变压器非电量保护

变压器非电量保护非电量保护,顾名思义就是指由非电气量反映的故障动作或发信的保护,一般是指保护的判据不是电量(电流、电压、频率、阻抗等),而是非电量,如瓦斯保护(通过油速整定)、温度保护(通过温度高低)、防暴保护(压力)、防火保护(通过火灾探头等)、超速保护(速度整定)等。

非电量保护可对输入的非电量接点进行SOE记录和保护报文记录并上传,主要包括本体重瓦斯、调变重瓦斯、压力释放、冷控失电、本体轻瓦斯、调变轻瓦斯、油温过高等,经压板直接出口跳闸或发信报警。

对于冷控失电,可选择是否经本装置延时出口跳闸,最长延时可达300分钟。

还可选择是否经油温过高非电量闭锁,投入时只有在外部非电量油温过高输入接点闭合时才开放冷控失电跳闸功能。

变压器非电量保护一般指涉及到整定值的气体、压力和温度方面的保护。

当变压器内部出现单相接地、放电或不严重的匝间短路故障时,其他保护因得到的信号弱而不起作用,但这些故障均能引起变压器及其它材料分解产生气体。

利用这一特点构成的反映气体变化的保护装置称气体(瓦斯)保护。

1、气体保护继电器及整定瓦斯保护是变压器油箱内绕组短路故障及异常的主要保护。

其作用原理是:变压器内部故障时,在故障点产生往往伴随有电弧的短路电流,造成油箱内局部过热并使变压器油分解、产生气体(瓦斯),进而造成喷油、冲动斯继电器,瓦斯保护动作。

目前国产的气体保护用气体继电器结构为挡板式磁力接点结构,进口的气体继电器有浮桶式和压力式两种结构。

气体继电器具有两个功能:集气保护(称轻瓦)和流速保护(称重瓦)。

轻瓦斯保护作用于信号,重瓦斯保护作用于信号,重瓦斯保护作用于切除变压器。

集气保护(轻瓦斯保护)轻瓦斯保护继电器由开口杯、干簧触点等组成。

运行时,继电器内充满变压器油,开口杯浸在油内,处于上浮位置,干簧接点断开。

当变压器内部发生轻微故障或异常时,故障点局部过热,引起部分油膨胀,油内的气体被逐出,形成汽泡,进入气体继电器内,使油面下降,开口杯转动,使干簧接点闭合,发出信号。

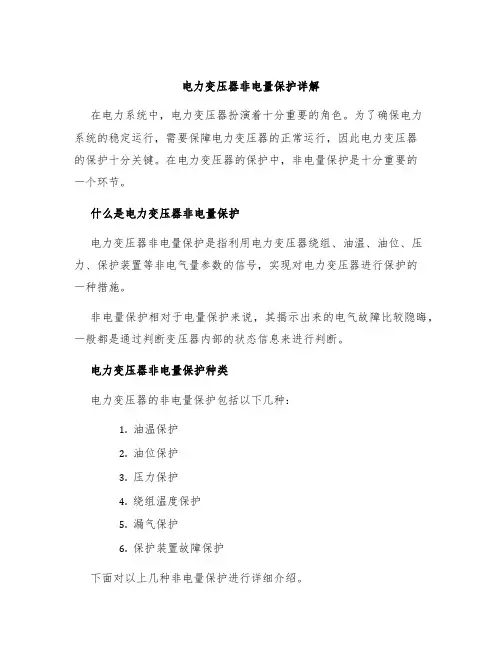

电力变压器非电量保护详解

电力变压器非电量保护详解

电力变压器非电量保护详解在电力系统中,电力变压器扮演着十分重要的角色。

为了确保电力系统的稳定运行,需要保障电力变压器的正常运行,因此电力变压器的保护十分关键。

在电力变压器的保护中,非电量保护是十分重要的一个环节。

什么是电力变压器非电量保护电力变压器非电量保护是指利用电力变压器绕组、油温、油位、压力、保护装置等非电气量参数的信号,实现对电力变压器进行保护的一种措施。

非电量保护相对于电量保护来说,其揭示出来的电气故障比较隐晦,一般都是通过判断变压器内部的状态信息来进行判断。

电力变压器非电量保护种类电力变压器的非电量保护包括以下几种:1.油温保护2.油位保护3.压力保护4.绕组温度保护5.漏气保护6.保护装置故障保护下面对以上几种非电量保护进行详细介绍。

油温保护油温保护是变压器最基本的保护,也是最常用的一种保护方式。

当变压器油温达到设定值时,变压器保护装置就会发出信号,使变压器自动跳闸停机,以避免变压器因过热而导致的安全事故。

油位保护油位保护是指当变压器油位下降到一定程度时,变压器保护装置就会对变压器进行保护。

因此,为了避免变压器因油位下降而导致的爆炸事故,需要加强变压器的油位保护措施。

压力保护压力保护也是一种非电量保护方式。

当变压器内部的油压力达到设定值时,保护装置就会发出告警信号,以便实现对变压器的保护。

绕组温度保护绕组温度保护指的是当变压器内部绕组的温度达到一定程度时,变压器保护装置就会对变压器进行保护。

由于变压器内部的绕组是最为脆弱的,很容易受到短路等因素的影响,因此该保护措施是非常必要的。

漏气保护漏气保护是指当变压器内部发生漏气时,变压器的保护装置会发出信号,以便实现对变压器的保护。

由于漏气问题一旦发生,会对变压器的安全性造成很大威胁,因此漏气保护措施非常必要。

保护装置故障保护保护装置故障保护是指当变压器内部保护装置出现故障时,变压器的保护装置会发出告警信号,以便及时排除故障,确保变压器的正常运行。

变压器的非电量保护

变压器的非电量保护
要发挥温度控制器对变压器的保护作用,关键在于保证控制器的准确性。某220kV变电站因将油温启动冷却器接点与跳闸接点的回路对调,导致变压器运行中油温升高,达到启动冷却器的温度值时引起变压器误跳闸。所以温度控制器必须按规程进行定期校验,并保证接点回路接线的正确,防止因接线错误导致变压器的误跳闸。
五、油位计的保护原理及设置原则
2、设置原则及运行要求:
压力释放阀的开启压力设置应结合变压器的结构考虑,应区分有升高座和直接装在油箱顶上的差异及心式变压器和壳式变压器的差异等,盲目地降低开启压力,容易造成压力释放阀保护误动,压力释放阀的微动开关因受潮或振动短路,会引起跳闸,必须尽量避免非电量保护误动作引起的跳闸事故。由于大多数变压器厂家规定压力释放阀接点作用于跳闸,曾多次因压力释放阀的二次回路绝缘降低引起跳闸停电事故。为此,变压器运行规程(DL/T 572—95)规定“压力释放阀接点宜作用于信号”.但当压力释放阀动作而变压器不跳闸时,可能会引发变压器的缺油运行而导致故障扩大。为此,可采用双浮子的瓦斯继电器与之相配合来保护变压器:当压力释放阀动作导致油位过低时, 瓦斯继电器的下部浮子下沉导通,发出跳闸信号.
1、测温原理
(1)油面温控器的测温原理:
温控器主要由弹性元件、毛细管和温包组成,在这三个部分组成的密闭系统内充满了感温液体,当被测温度变化时,由于液体的“热胀冷缩”效应,温包内的感温液体的体积也随之线性变化,这一体积变化量通过毛细管远传至表内的弹性元件,使之发生相应位移,该位移经齿轮机构放大后便可指示该被测温度,同时触发微动开关,输出电信号驱动冷却系统,达到控制变压器温升的目的。
1、轻瓦斯保护
(1)保护原理
内部故障比较轻微或在故障的初期,油箱内的油被分解、汽化,产生少量气体积聚在瓦斯继电器的顶部,当气体量超过整定值时,发出报警信号,提示维护人员进行检查,防止故障的发展。

山西省变压器非电量保护规定

山西省变压器非电量保护规定

山西省变压器非电量保护规定变压器中性点及非电量保护的有关规定电力变压器是电网最重要的设备,确保其安全稳定运行是电网安全、稳定、可靠运行至关重要的一环。

根据《变压器运行规程》、《山西省电力公司“二十五项反措”实施细则》、《山西省电力公司变压器类设备管理实施细则》等的要求,结合我省电网现状,现将变压器中性点及非电量保护的有关事宜和规定明确如下,请各单位认真执行。

一、非电量保护技术要求(一)变压器、高压并联电抗器“压力释放”接点正常运行中投信号,严禁投掉闸;新投或大修的变压器、高压并联电抗器充电时,“压力释放”接点投掉闸,充电结束后,改为投信号。

(二)变压器本体和有载开关瓦斯继电器必须按照《继电保护及安全自动装置检验条例》进行定期校验。

正常运行时本体和有载开关瓦斯保护必须投掉闸。

变压器本体和有载开关呼吸器管路不应设置阀门,确保其呼吸畅通,油封及硅胶应良好。

遇特殊情况需改投信号时,必须经分公司主管领导批准。

(三)变压器、高压并联电抗器的上层油温度计(表)和绕组温度计(表)的接点投信号,严禁投掉闸。

对于自然循环风冷却变压器,上层油温度计(表)报警温度整定为95℃;对于强迫油循环风冷却变压器,报警温度整定为75℃,绕组温度计(表)报警温度整定为105℃;当变压器制造厂家有特殊要求时,按制造厂规定执行。

(四)对于强迫油循环冷却变压器,《变压器运行规程》规定,当冷却系统故障切除全部冷却器时,允许带额定负载运行20分钟。

如20分钟后顶层油温尚未达到75℃,则允许上升到75℃,但切除冷却器后运行的最长时间不得超过1小时。

为此对冷却器全停保护跳闸回路做如下规定: 1、冷却器全停保护一般应经变压器电源侧电流继电器闭锁,由以下2个回路并联经共同的压板启动总出口继电器跳主变三侧开关。

电流继电器的定值应按变压器80%额定电流整定。

凡现场回路不满足要求的,应结合大修及改造工程予以完善。

(1) 第一个为经温度接点闭锁的跳闸回路,要求将温度接点与时间继电器接点串联,时间继电器整定为20分钟,上层油温整定为75℃。

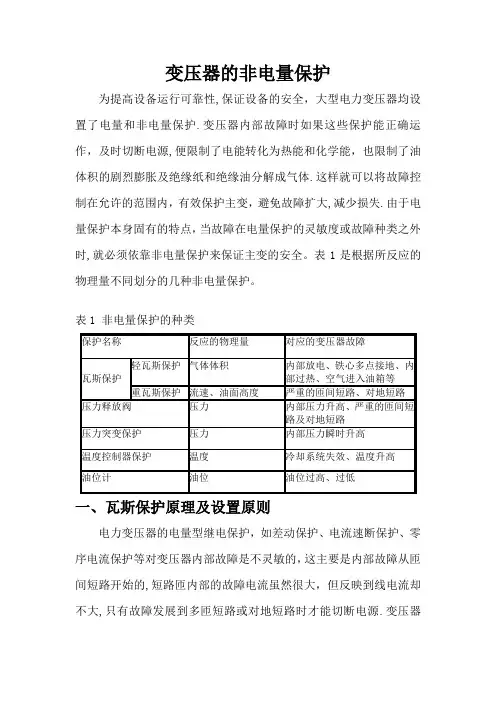

变压器的非电量保护

变压器的非电量保护
2、设置原则
大型电力变压器应配备油面温度控制器及绕组温度控制器,并有温度远传的功能,为能全面反映变压器的温度变化情况,一般还将油面温度控制器配置双重化,即在主变的两侧均设置油面温度控制器。
为防止非电量保护误动作引起跳闸事故,许多单位规定温度控制器的接点不接入跳闸:但实际上是否接入跳闸应考虑变压器的结构形式及变电站的值班方式,如由于壳式变压器结构的特殊性,当变电站为无人值班时,其油面温度控制器的跳闸接点应严格按厂家的规定接入跳闸。而对于冷却方式为强迫油循环风冷的变压器一般应接入跳闸,对于冷却方式为自然油浸风冷的变压器则可仅发信号。变压器温度高跳闸信号必须采用温度控制器的硬接点,不能使用远传到控制室的温度来启动跳闸:在某220kV变电站中, 由于采用远传的温度来启动跳闸,在电阻温度计回路断线或接触电阻增大时,反映到控制室的温度急剧升高,超过150% 则引起误动跳闸。
变压器油箱内部发生故障时,油箱内的油被分解、汽化,产生大量气体,油箱内压力急剧升高,气体及油流迅速向油枕流动,流速超过重瓦斯的整定值时,瞬间动作切除主变。
(2)设置原则
由于变压器内部故障产生电弧时,故障点附近的油将被高温分解,由液态的高分子电离分解为气态的氢气及烃类气体。少量气体首先溶于变压器油中,当产气速率大于溶解速率时,就在故障区域产生气泡。分解的气体占了变压器油的空间,必定有同体积的变压器油被挤向储油柜。油流和气体是同时发生的,一定的产气速率必定有一定的油流速通过瓦斯继电器,而产气的速率则取决于燃弧功率:因此为把故障范围限制在尽可能小的区域内,通过变压器瓦斯继电器油的流速整定值就应该小于最小故障功率的产气速率。所以,瓦斯继电器流速的整定应考虑最小的故障功率以及地震和强迫油循环变压器油泵同时全部启动的影响,并考虑压力释放阀保护与重瓦斯保护的配合。

变压器的非电量保护知识讲解

变压器的非电量保护知识讲解
油位计
油位
油位过高、过低
一、瓦斯保护原理及设置原则
电力变压器的电量型继电保护,如差动保护、电流速断保护、零序电流保护等对变压器内部故障是不灵敏的,这主要是内部故障从匝间短路开始的,短路匝内部的故障电流虽然很大,但反映到线电流却不大,只有故障发展到多匝短路或对地短路时才能切断电源。变压器内部故障的主保护是瓦斯保护,它能瞬间切除故障设备,但气体继电器的灵敏度却取决于整定值(流速)。
要发挥温度控制器对变压器的保护作用,关键在于保证控制器的准确性。某220kV变电站因将油温启动冷却器接点与跳闸接点的回路对调,导致变压器运行中油温升高,达到启动冷却器的温度值时引起变压器误跳闸。所以温度控制器必须按规程进行定期校验,并保证接点回路接线的正确,防止因接线错误导致变压器的误跳闸。
五、油位计的保护原理及设置原则
变压器油箱内部发生故障时,油箱内的油被分解、汽化,产生大量气体,油箱内压力急剧升高,气体及油流迅速向油枕流动,流速超过重瓦斯的整定值时,瞬间动作切除主变。
(2)设置原则
由于变压器内部故障产生电弧时,故障点附近的油将被高温分解,由液态的高分子电离分解为气态的氢气及烃类气体。少量气体首先溶于变压器油中,当产气速率大于溶解速率时,就在故障区域产生气泡。分解的气体占了变压器油的空间,必定有同体积的变压器油被挤向储油柜。油流和气体是同时发生的,一定的产气速率必定有一定的油流速通过瓦斯继电器,而产气的速率则取决于燃弧功率:因此为把故障范围限制在尽可能小的区域内,通过变压器瓦斯继电器油的流速整定值就应该小于最小故障功率的产气速率。所以,瓦斯继电器流速的整定应考虑最小的故障功率以及地震和强迫油循环变压器油泵同时全部启动的影响,并考虑压力释放阀保护与重瓦斯保护的配合。
(2)绕组温度控制器的测温原理。

变压器保护—变压器的非电量保护

变压器保护—变压器的非电量保护

变压器发生 轻微故障
油箱内产生气体 较少且速度慢
气体沿管道 上升
气体继电器 内油面下降
下降到动作 门槛值时
轻瓦斯动作, 发出告警信

2)重瓦斯保护
变压器发生 严重故障
短路点周围 温度升高
油箱内迅速产生 大量气体
重瓦斯动作, 切除变压器
油流速度达到
变压器内部 动作门槛时
压力升高
变压器油从油箱
经过管道冲向油
过负荷保护
定时限动作特性:
①过负荷I段动作电流按2Ie.h整定,动作时限按120s整定。 ②过负荷II段动作电流按2.5Ie.h整定,动作时限按120s整定。
反时限动作特性:选用一般反时限特性。
t
0.14 ( I )0.02 Iset
1
Tset 10
Iset——动作电流,过负荷I段整定值为1.5Ie.h, 过负荷II段整定为2Ie.h;
过负荷保护
过负荷保护
为了防止变压器过负荷所造成的异常运行或由于过负荷而引起的变压器过电流, 变压器需装设过负荷保护。 变压器负荷一般都是三相对称的,则过负荷保护只需接入某一相电流; 变压器各相负荷不相等(如电气化铁道的牵引变压器),过负荷保护应装设在
重负荷相上(变压器高压侧),保护经延时作用于信号。
A相 B相 C相 铁芯
RS485通信

A/D 转换
业 单 片


出 模
控制风机

Tset——动作时限,过负荷I段整定值为49.46s, 过负荷II段整定值为38.34s。
过负荷保护
定时限动作特性:
①过负荷I段动作电流按2Ie.h整定,动作时限按120s整定。 ②过负荷II段动作电流按2.5Ie.h整定,动作时限按120s整定。

(完整版)变压器非电量保护

(完整版)变压器非电量保护

变压器非电量保护非电量保护,顾名思义就是指由非电气量反映的故障动作或发信的保护,一般是指保护的判据不是电量(电流、电压、频率、阻抗等),而是非电量,如瓦斯保护(通过油速整定)、温度保护(通过温度高低)、防暴保护(压力)、防火保护(通过火灾探头等)、超速保护(速度整定)等。

非电量保护可对输入的非电量接点进行SOE记录和保护报文记录并上传,主要包括本体重瓦斯、调变重瓦斯、压力释放、冷控失电、本体轻瓦斯、调变轻瓦斯、油温过高等,经压板直接出口跳闸或发信报警。

对于冷控失电,可选择是否经本装置延时出口跳闸,最长延时可达300分钟。

还可选择是否经油温过高非电量闭锁,投入时只有在外部非电量油温过高输入接点闭合时才开放冷控失电跳闸功能。

变压器非电量保护一般指涉及到整定值的气体、压力和温度方面的保护。

当变压器内部出现单相接地、放电或不严重的匝间短路故障时,其他保护因得到的信号弱而不起作用,但这些故障均能引起变压器及其它材料分解产生气体。

利用这一特点构成的反映气体变化的保护装置称气体(瓦斯)保护。

1、气体保护继电器及整定瓦斯保护是变压器油箱内绕组短路故障及异常的主要保护。

其作用原理是:变压器内部故障时,在故障点产生往往伴随有电弧的短路电流,造成油箱内局部过热并使变压器油分解、产生气体(瓦斯),进而造成喷油、冲动斯继电器,瓦斯保护动作。

目前国产的气体保护用气体继电器结构为挡板式磁力接点结构,进口的气体继电器有浮桶式和压力式两种结构。

气体继电器具有两个功能:集气保护(称轻瓦)和流速保护(称重瓦)。

轻瓦斯保护作用于信号,重瓦斯保护作用于信号,重瓦斯保护作用于切除变压器。

集气保护(轻瓦斯保护)轻瓦斯保护继电器由开口杯、干簧触点等组成。

运行时,继电器内充满变压器油,开口杯浸在油内,处于上浮位置,干簧接点断开。

当变压器内部发生轻微故障或异常时,故障点局部过热,引起部分油膨胀,油内的气体被逐出,形成汽泡,进入气体继电器内,使油面下降,开口杯转动,使干簧接点闭合,发出信号。

变压器保护(非电量)

变压器保护(非电量)
其动作接点应接入主变的报 警或跳闸信号,动作值应根据变压器 厂家提供的值进行整定和校验。
3、运行维护中应注意的事项: (1)速动油压(压力突变)继电器通过一蝶阀安装 在变压器油箱侧壁上,与储油柜中油面的距离为1~ 3m。装有强油循环的变压器,继电器不应装在靠近出 油管的区域,以免在启动和停止油泵时,继电器出现 误动作。 (2)速动油压继电器必须垂直安装,放气塞在上 端。继电器安装正确后,将放气塞打开,直到少量油 流出,然后将放气塞拧紧。
为此,变压器运行规程(DL/T 572—95)规 定“压力释放阀接点宜作用于信号” 。但当压力释 放阀动作而变压器不跳闸时,可能会引发变压器的缺 油运行而导致故障扩大。为此,可采用双浮子的瓦斯 继电器与之相配合来保护变压器:当压力释放阀动作 导致油位过低时, 瓦斯继电器的下部浮子下沉导通 ,发出跳闸信号。
2、设置原则及运行要求: 压力释放阀的开启压力设置应结合变压
器的结构考虑,应区分有升高座和直接装在油箱 顶上的差异及心式变压器和壳式变压器的差异等 ,盲目地降低开启压力,容易造成压力释放阀保 护误动,压力释放阀的微动开关因受潮或振动短 路,会引起跳闸,必须尽量避免非电量保护误动 作引起的跳闸事故。由于大多数变压器厂家规定 压力释放阀接点作用于跳闸,曾多次因压力释放 阀的二次回路绝缘降低引起跳闸停电事故。
(4)继电器应具备防振、防雨和防潮功能。
(5)变压器在运行时,继电器应根据不同的 运行、检修方式及时调整继电器的保护方式,并 尽快恢复原状。
(6)变压器在运行中滤油、补油、换潜油泵
或更换净油器的吸附剂时,应将其重瓦斯改接信 号,此时其它保护装置仍应接跳闸。
(7)当油位计的油面异常升高或呼吸系统有
异常现象,需要打开放气或放油阀门时,应先将 重瓦斯改接信号。

变压器非电量保护

变压器非电量保护

突发压力继电器的安装
速动油压继电器通过一个50mm蝶阀安装在变压器油箱侧壁上与储油柜中油面的距离为1~3米,如图所示:小型变压器安装到油箱中部即可。
器装有循环油泵时,继电器不应装在靠近出油管的区域,以免在启动和停止油泵时,继电器出现误动作。
压继电器必须垂直安装,放气塞在上端。
动油压继电器被正确安装后,将放气塞打开,直到少量油流出,然后将放气塞拧紧;
为防止继电器的受潮误动,瓦斯继电器应加装防雨罩;
巡视检查时,应重点检查瓦斯继电器防雨罩安装是否牢固;
瓦斯集气盒内应充满油,无气体;
瓦斯继电器的运行与维护
瓦斯保护的定值整定
变压器温度保护
主要功能: 根据变压器温度的变化控制变压器冷却器工作状态; 当变压器温度较高时,发出报警信号或跳闸;
温度计主要结构:温包、PT100电阻、毛细管、波纹管、表头、压力式继电器
浮子(开口杯)
接线柱
阻尼弹簧
挡板
磁铁
干簧接点
轻瓦斯定值一般为:250mL—350mL(积聚气体数量 ),若轻瓦斯不满足要求,可以调节开口杯背后的重锤改变开口杯的平衡来满足需求。
重瓦斯定值一般为:1.0—1.2m/s(油速整定) ,若重瓦斯不满足要求,可以通过调节指针弹簧改变档板的强度来满足需求。
60min后(跳闸)
类型和启动、测量元件
瓦斯继电器
压力释放阀/防爆膜
冷却器全停跳闸回路
1、温度继电器 2、温度闭锁回路
速动油压继电器
瓦斯保护
温度保护
防爆保护
冷却器全停保护
油压超速保护
变压器瓦斯保护
瓦斯保护
本体瓦斯
调压瓦斯
本体重瓦斯
本体轻瓦斯

变压器非电量保护

变压器非电量保护

变压器非电量保护非电量保护,顾名思义就是指由非电气量反映的故障动作或发信的保护,一般是指保护的判据不是电量(电流、电压、频率、阻抗等),而是非电量,如瓦斯保护(通过油速整定)、温度保护(通过温度高低)、防暴保护(压力)、防火保护(通过火灾探头等)、超速保护(速度整定)等。

非电量保护可对输入的非电量接点进行SOE记录和保护报文记录并上传,主要包括本体重瓦斯、调变重瓦斯、压力释放、冷控失电、本体轻瓦斯、调变轻瓦斯、油温过高等,经压板直接出口跳闸或发信报警。

对于冷控失电,可选择是否经本装置延时出口跳闸,最长延时可达300分钟。

还可选择是否经油温过高非电量闭锁,投入时只有在外部非电量油温过高输入接点闭合时才开放冷控失电跳闸功能。

变压器非电量保护一般指涉及到整定值的气体、压力和温度方面的保护。

当变压器内部出现单相接地、放电或不严重的匝间短路故障时,其他保护因得到的信号弱而不起作用,但这些故障均能引起变压器及其它材料分解产生气体。

利用这一特点构成的反映气体变化的保护装置称气体(瓦斯)保护。

1、气体保护继电器及整定瓦斯保护是变压器油箱内绕组短路故障及异常的主要保护。

其作用原理是:变压器内部故障时,在故障点产生往往伴随有电弧的短路电流,造成油箱内局部过热并使变压器油分解、产生气体(瓦斯),进而造成喷油、冲动斯继电器,瓦斯保护动作。

目前国产的气体保护用气体继电器结构为挡板式磁力接点结构,进口的气体继电器有浮桶式和压力式两种结构。

气体继电器具有两个功能:集气保护(称轻瓦)和流速保护(称重瓦)。

轻瓦斯保护作用于信号,重瓦斯保护作用于信号,重瓦斯保护作用于切除变压器。

集气保护(轻瓦斯保护)轻瓦斯保护继电器由开口杯、干簧触点等组成。

运行时,继电器内充满变压器油,开口杯浸在油内,处于上浮位置,干簧接点断开。

当变压器内部发生轻微故障或异常时,故障点局部过热,引起部分油膨胀,油内的气体被逐出,形成汽泡,进入气体继电器内,使油面下降,开口杯转动,使干簧接点闭合,发出信号。
