电气控制PLC考试题（附参考答案）一、单选题（共50题，每题1分，共50分）1、主电路一般画在辅助电路的______,复杂的系统则分图绘制。
A、左侧或上面B、右侧C、左侧D、上面正确答案：A2、变频器与电动机之间一般____接入接触器。
A、未知B、不允许C、允许D、不限正确答案：B3、热继电器的常闭触点一般用于______。
A、主电路中B、照明电路中C、控制电路中D、电源电路中正确答案：C4、自锁触点可以————。
A、点动B、正反转C、时间及电控D、保持接触器线圈通电正确答案：D5、异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。
A、4-7B、20C、1D、30正确答案：A6、--380V的线路，其负载计算电流为120A，尖峰电流为400A，应选择—__型的自动空气开关。
A、C: DW 10-200／3B、C: DW 10-400／3C、C: DW 10-600／3D、C: DW 10-800／3正确答案：C7、接触器励磁线圈____接于电路中。
A、都可以B、串联C、串并联D、并联正确答案：B8、______是熔断器在额定电压下所能断开的最大短路电流。
A、整定电流B、额定电流C、极限分断电流D、工作电流正确答案：C9、数控机床交流主轴驱动系统有_____和数字式2种型式。
A、电流B、模拟C、变频D、电压正确答案：B10、热继电器是一种____保护电器。
A、过流B、过载C、断路D、接地正确答案：B11、数控机床进给伺服系统的负载不大，加工精度不高时，可采用____控制。
A、全闭环B、半闭环C、开环D、以上3种均可正确答案：C12、在数控机床的强电电路中加入热继电器的作用，主要有什么作用A、断电保护B、漏电保护C、过载保护D、失电保护正确答案：C13、下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B14、改变三相异步电动机转向的方法是____A、改变电源电压B、改变电源频率C、改变定子绕组中电流的相序D、改变输入电流正确答案：C15、行程开关在控制线路中可作。
电气控制与plc试题及答案
电气控制与plc试题及答案一、选择题1. PLC的全称是：A. 可编程逻辑控制器B. 电源逻辑控制器C. 个人逻辑控制器D. 电力逻辑控制器2. 下列哪个不是PLC的基本组成部分？A. 输入/输出模块B. 中央处理单元C. 电源模块D. 显示器3. PLC的编程语言通常不包括：A. 梯形图B. 指令列表C. 功能块图D. 汇编语言4. PLC的扫描周期主要受以下哪个因素的影响？A. 输入/输出响应速度B. 程序复杂度C. 电源电压D. 外部干扰二、判断题1. PLC的输入/输出模块可以直接连接到电机和传感器上。
(正确/错误)2. PLC的程序存储在非易失性存储器中，断电后不会丢失。
(正确/错误)3. PLC的中央处理单元（CPU）不负责执行用户编写的程序。
(正确/错误)4. PLC的扫描周期越短，系统的实时性越好。
(正确/错误)三、简答题1. 简述PLC在工业自动化中的作用。
2. 描述PLC的基本工作原理。
四、编程题编写一个PLC程序，实现以下控制逻辑：- 当启动按钮被按下时，电机开始运行。
- 当停止按钮被按下时，电机停止运行。
- 如果过载保护开关被触发，电机也会停止运行。
答案一、选择题1. A. 可编程逻辑控制器2. D. 显示器3. D. 汇编语言4. B. 程序复杂度二、判断题1. 错误（PLC的输入/输出模块需要通过适当的接口连接到电机和传感器）2. 正确3. 错误（中央处理单元是执行用户编写程序的核心部件）4. 正确三、简答题1. PLC在工业自动化中的作用：PLC作为工业自动化的核心控制设备，能够实现对机器和生产过程的精确控制。
它通过接收传感器信号，执行用户编写的控制程序，控制输出设备（如电机、阀门等）的动作，从而实现自动化生产。
PLC具有高度的可靠性、灵活性和易编程性，是现代工业自动化不可或缺的一部分。
2. PLC的基本工作原理：PLC通过扫描输入信号，执行用户编写的控制程序，然后输出控制信号来驱动机器或设备。
电气控制与plc试题及答案
电气控制与plc试题及答案### 电气控制与PLC试题及答案#### 一、选择题1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑控制板答案：A2. 在PLC中，输入继电器通常表示为（）。
A. IB. MC. TD. C答案：A3. 下列哪个不是PLC的编程语言（）。
A. 梯形图B. 指令列表C. 功能块图D. 汇编语言答案：D#### 二、填空题1. PLC的工作原理基于_______控制，通过_______扫描来执行程序。
答案：顺序；循环2. 在PLC中，_______继电器用于存储中间结果，_______继电器用于存储定时器和计数器的值。
答案：M；T3. PLC的输入/输出模块通常包括_______、_______、_______和_______。
答案：数字输入模块；数字输出模块；模拟输入模块；模拟输出模块#### 三、简答题1. 简述PLC的三个基本功能。
答案：PLC的三个基本功能包括：逻辑控制、顺序控制和数据处理。
逻辑控制是实现开关量输入输出的逻辑关系；顺序控制是按照一定的顺序执行任务，通常用于控制机械动作；数据处理功能则涉及到数据的采集、处理和存储。
2. 说明PLC在工业自动化中的优势。
答案：PLC在工业自动化中的优势包括：高可靠性，由于其模块化设计和严格的工业标准，PLC具有很高的稳定性和可靠性；易于编程，使用梯形图等直观的编程语言，使得非专业人员也能快速掌握；灵活性高，通过更换或修改程序，可以快速适应不同的控制需求；维护方便，模块化设计使得故障诊断和维修变得简单。
#### 四、计算题1. 给定一个PLC程序，其中包含一个定时器T0，设定时间为10秒。
如果程序在第5秒时启动，那么定时器T0将在何时触发？答案：定时器T0将在第15秒时触发，因为从第5秒开始计时，需要再经过10秒。
#### 五、论述题1. 论述PLC在现代工业控制系统中的重要性及其发展趋势。

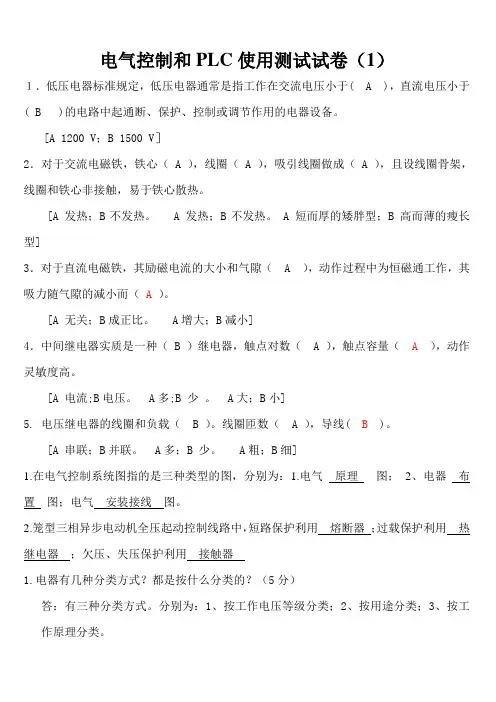

电气控制和PLC应用试题和参考答案
电气控制和PLC使用测试试卷（1）１．低压电器标准规定，低压电器通常是指工作在交流电压小于( A )，直流电压小于( B )的电路中起通断、保护、控制或调节作用的电器设备。
[A 1200 V；B 1500 V］2．对于交流电磁铁，铁心（ A ），线圈（ A ），吸引线圈做成（ A ），且设线圈骨架，线圈和铁心非接触，易于铁心散热。
[A 发热；B不发热。
A 发热；B不发热。
A 短而厚的矮胖型；B 高而薄的瘦长型]3．对于直流电磁铁，其励磁电流的大小和气隙（ A ），动作过程中为恒磁通工作，其吸力随气隙的减小而（A ）。
[A 无关；B成正比。
A增大；B减小]4．中间继电器实质是一种（ B ）继电器，触点对数（ A ），触点容量（A），动作灵敏度高。
[A 电流;B电压。
A多;B 少。
A大；B小]5. 电压继电器的线圈和负载（ B ）。
线圈匝数（ A ），导线( B )。
[A 串联；B并联。
A多；B 少。
A粗；B细]1.在电气控制系统图指的是三种类型的图，分别为：1.电气原理图；2、电器布置图；电气安装接线图。
2.笼型三相异步电动机全压起动控制线路中，短路保护利用熔断器；过载保护利用热继电器；欠压、失压保护利用接触器1.电器有几种分类方式？都是按什么分类的？（5分）答：有三种分类方式。
分别为：1、按工作电压等级分类；2、按用途分类；3、按工作原理分类。
2. 断路器（也叫自动开关）它同时具有那些保护作用？（6分）答：具有欠压 ; 过载 ; 短路等保护作用。
3.FX系列有几条基本指令？几条辑运算指令？（3分）答：基本指令LD（取）、 LDI（取反）、 OUT （输出）4.FX系列有几条逻辑运算指令？（6分）答：辑运算指令AND （和）、ANI （和非）、OR （“或”）、 ORI （“或非”）、ANB （块“和”）、ORB （块“或”）电气控制和PLC使用测试试卷（2）一、填空题：1、三相异步电动机机主要由定子和转子组成。
电气控制及PLC试题及答案
电气控制及PLC试题及答案一、选择题：（每小题2分，2×10＝20分）1. 中小容量异步电动机的过载保护一般采用。
（A）熔断器（B）磁力启动器（C）热继电器（D）电压继电器2. 交流接触器是利用配合动作的一种自动控制电器。
（A）电动力与弹簧弹力（B）外施压力与弹簧弹力（C）电磁力与空气阻尼力（D）电磁力与弹簧弹力3. 在电动机的连续运转控制中，其控制关键是。
（A）自锁触点（B）互锁触点（C）复合按钮（D）机械联锁4. 在三相笼式异步电动机的Y-△起动控制电路中，电动机定子绕组接为Y型是为了实现电动机的起动。
（A）降压（B）升压（C）增大电流（D）减小阻抗5. 在三相笼式电动机的反接制动控制电路中，为了避免电动机反转，需要用到。
（A）制动电阻（B）中间继电器（C）直流电源（D）速度继电器6.下列不属于主令电器的是。
（A）按钮（B）主令控制器（C）刀开关（D）凸轮控制器7.利用CX_Programmer新建文件时，设备类型应设置为。
（A）CPM2* （B）CPM2*-s*（C）CPM1A （D）CPM2A8.下列指令中，用于两个位的逻辑“或”操作的是。
（A）LD指令（B）AND指令（C）OR指令（D）ORLD指令9.PLC最重要的一项技术指标是。
（A）I/O点数（B）存储容量（C）扫描速度（D）编程语言10.当IL前面的状态为OFF时，位于IL和ILC程序段之间的计数器状态为。
（A）不变（B）复位（C）ON （D）OFF二、填空题：（每空1分，1×20＝20分）1. 点动控制要变为长动控制，需在启动按钮上加上环节。
2. 按国标规定，“停止”按钮必须是色，“启动”按钮必须是色。
3. 电气控制系统图一般有三种，即、、。
4. “”符号为。
5．继电器的线圈断电时，其常开触点，常闭触点。
6．熔断器广泛用于供电线路和电气设备的保护。
7．当IL的条件时，IL与ILC之间程序被正常执行。
8．定时器TIM指令的定时精度为，其设定值SV可以是，也可以是。
电气控制与PLC应用试卷及答案
电气控制与PLC 应用试卷及答案一、填空（每空1分，共20分） 1.交流接触器结构主要包括电磁系统、触头系统和灭弧装置。
2.低压电器通常指工作在额定交流电压 1200V 以下或直流电压1500V 以下电路中的电器。
3. X62W 铣床的主运动为主轴带动铣刀的旋转运动。
为适应顺铣和逆铣的需要，要求主轴电动机能进行正反转；为实现快速停车，主轴电动机常采用反接制动的停车方式。
4.PLC 的一个扫描周期主要分为三个阶段： 输入采样、 程序执行和输出刷新 ，其工作方式是 串行扫描，不断循环 。
5.PLC 的三种输出方式是 继电器输出 、晶体管输出 和 晶闸管输出 。
6.F.三菱FX3U 系列PLC 的输入、输出继电器，其地址编号采用了 八 进制，辅助继电器和状态继电器采用的地址编号是 十 进制。
7.三菱FX 系列PLC 的或指令是 OR 和ORI ；电路块指令是 ANB 和ORB ；程序结束指令是 END 。
二、判断下列说法的正确与错误（每题1分，共10分） 1.闸刀开关只用于手动控制容量较小、启动不频繁的电动机的直接启动。
（ 对 ）2.接触器是一种适合用于远距离频繁接通、分断交直流主电路的自动控制电器。
（ 对 ）3.热继电器利用电流的热效应原理来切断电路以保护电动机。
（ 对 ）4.直流接触器和交流接触器都是通过主触头分合控制电路，可互相替代。
（ 错 ）5.X62W 铣床采用转换开关控制冷却泵电动机单向旋转供给铣削时的冷却液。
（ 对 ）6.PLC 是以CPU 为核心的电子控制系统，实质上是工业控制专用计算机。
（ 对 ）7.用计算机对PLC 进行程序下载时，需要使用配套的通信电缆。
（ 对 ）8.在梯形图中串并联接点的使用次数没有限制，可无限次地使用。
（ 对 ）9.PLC 的梯形图程序中，输出继电器的线圈可以和左母线相连。
（ 错 ）10.用SET 指令使元件得电后，必须用RST 指令才能使其失电。
电气控制与plc应用技术考试题及答案
电气控制与plc应用技术考试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑单元D. 可编程逻辑设备答案：A2. 电气控制中，用于实现顺序控制的器件是（）。
A. 继电器B. 接触器C. 定时器D. 计数器答案：A3. 在PLC中，用于存储程序的存储器是（）。
A. RAMB. ROMC. EPROMD. EEPROM答案：B4. PLC中，用于实现逻辑运算的指令是（）。
A. 算术指令B. 比较指令C. 逻辑指令D. 移位指令答案：C5. 电气控制中，用于实现过载保护的器件是（）。
A. 熔断器B. 断路器C. 热继电器D. 过载继电器答案：C6. PLC中，用于实现数据比较的指令是（）。
A. LDB. CMPC. MOVD. AND答案：B7. 电气控制中，用于实现短路保护的器件是（）。
A. 熔断器B. 断路器C. 热继电器D. 过载继电器答案：B8. PLC中，用于实现数据移动的指令是（）。
A. LDB. MOVC. ANDD. OR答案：B9. 电气控制中，用于实现电压控制的器件是（）。
A. 继电器B. 接触器C. 电压继电器D. 电流继电器答案：C10. PLC中，用于实现数据转换的指令是（）。
A. LDB. MOVC. SWAPD. AND答案：C二、多项选择题（每题3分，共15分）11. PLC的特点包括（）。
A. 高可靠性B. 易于编程C. 灵活性高D. 价格低廉答案：ABC12. 电气控制中，常用的控制元件包括（）。
A. 继电器B. 接触器C. 按钮D. 指示灯答案：ABCD13. PLC中，常用的数据类型包括（）。
A. 布尔型B. 整型C. 浮点型D. 字符串型答案：ABCD14. 电气控制中，用于实现速度控制的器件是（）。
A. 变频器B. 调速器C. 电机D. 变速器答案：AB15. PLC中，常用的编程语言包括（）。
电气控制及PLC试题库及答案
第一章PLC的硬件与工作原理5、手持式编程器可以为PLC编写语句表方式的程序。
6、PLC一般能（能，不能）为外部传感器提供24V直流电源。
7、PLC的输出接口类型有继电器，晶闸管与场效应晶体管。
8、PLC的软件系统可分为系统程序和用户程序两大部分。
10、PLC采用_循环扫描_工作方式，其过程可分为五个阶段：_自诊断检查__，通信处理，输入采样，_执行用户程序_和_输出改写_，称为一个扫描周期。
11、将编程器内编写的程序写入PLC时，PLC必须处在_STOP_模式。
二、简答题1、在复杂的电气控制中，采用PLC控制与传统的继电器控制有哪些优越性？2、什么是可编程控制器？它的特点是什么？3、PLC控制系统与传统的继电器控制系统有何区别？4、PLC数字量输出接口按输出开关器件的种类不同，有哪几种类型？它们各有什么特点？5、简述PLC的扫描工作过程。
6、为什么PLC中软继电器的触点可无数次使用？7、PLC按I/O点数和结构形式可分为几类？8、PLC执行程序是以循环扫描方式进行的，请问每一扫描过程分为哪几个阶段？三、判断题1、PLC的输入电路均采用光电耦合隔离方式。
（×）2、CPU224型PLC本机I/O点数为14/10。
（√）3、PLC的周期性循环扫描方式不会产生输入/输出滞后时间。
（×）4、间接寻址是通过地址指针来存取存储器中的数据。
（√）5、存储器AI、AQ只能使用字寻址方式来存取信息。
（√）四、选择题1、世界上第1台PLC诞生于（D）A.、日本松下公司，1970年；B、德国西门子公司，1969年；C、美国通用公司，1968年；D、美国数字设备公司，1969年。
2、下列不属于PLC硬件系统组成的是（A）A、用户程序B、输入输出接口C、中央处理单元D、通讯接口3、CPU226型PLC本机I/O点数为（ C）A、14/10B、8/16C、24/16D、14/164、S7-200系列可编程序控制器的直流电源输入范围是（ C）A、24-220VACB、220-380VACC、DC24VD、86-26420VAC5、S7-200系列继电器输出的可编程序控制器，一个继电器输出点的最大通过电流是（D ）A、1AB、0.5AC、0.75AD、2 A6、如需要3路模拟量输入1路模拟量输出，在S7-200系列PLC中应选（A）模块。
(完整版)电气控制及PLC试题库和答案.(DOC)
一、填空题（每空1分，共25分）1. 选择接触器时应从其工作条件出发，控制交流负载应选用___交流接触器_______;控制直流负载则选用_______直流接触器___。
2. 当接触器线圈得电时，使接触器______常开触头______闭合、____常闭触头______断开.3. 中间继电器的作用是将一个输入信号变成______多个____输出信号或将信号_____放大____。
4. 当电路正常工作时，熔断器熔体允许长期通过____1.25~1.3______倍的额定电流而不熔断.当流过熔断器的电流_________过载_____时，熔体熔断切断电路。
5. 试举出两种不频繁地手动接通和分断电路的开关电器：_______刀开关_____、_______转换开关_____。
6。
试举出两种主令电器：________按钮______、_____行程开关_________。
7. PLC是通过一种周期扫描工作方式来完成控制的,每个周期包括____输入采样,用户程序执行，输出刷新__ ______、______________、______________三个阶段。
9. JO2—51—2型10kW异步电动机，电源频率为50Hz，转子额定转速n N=2930 r/min,则其额定转差率s N=_________.10。
试举出交流异步电动机的三种调速方法：__调压调速，串级调速，变频调速（或矢量控制______________________、__________________________、____________________________。
11. 试举出FP1的两种特殊功能：_________________、_________________。
1~5. ×√√×× 6~10。
×√√×√二、判断题(正确划“√”，错误划“×”。
每小题1分，共10分）( ）1。
电气控制与plc系统考试试题及答案
电气控制与plc系统考试试题及答案一、选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的工作原理基于：A. 循环扫描B. 顺序执行C. 并行执行D. 随机执行答案：A3. 下列哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 显示器答案：D4. PLC的输出设备通常包括：A. 继电器B. 接触器C. 显示器D. 所有以上答案：D5. PLC的编程语言不包括：A. 梯形图B. 语句列表C. 汇编语言D. 结构化文本答案：C6. PLC的扫描周期主要取决于：A. CPU的速度B. 程序的复杂性C. 输入/输出的数量D. 以上所有答案：D7. PLC的I/O地址分配通常由什么决定？A. 用户B. PLC型号C. 程序设计D. I/O模块答案：B8. PLC的自诊断功能主要用于：A. 检测外部设备B. 检测内部故障C. 检测程序错误D. 检测电源问题答案：B9. PLC的扩展模块通常用于：A. 增加输入/输出点B. 增加CPU处理能力C. 增加存储空间D. 增加通信功能答案：A10. PLC的通信协议不包括：A. ModbusB. ProfibusC. CANopenD. USB答案：D二、填空题（每题2分，共20分）1. PLC的输入/输出接口通常被标记为________和________。
答案：I/O2. PLC的CPU模块负责执行________和________。
答案：逻辑运算，数据处理3. PLC的编程软件通常提供________和________两种模式。
答案：编程，调试4. PLC的输出模块通常包括继电器、________和________。
答案：晶体管输出，晶闸管输出5. PLC的扫描周期包括________和________两个阶段。
答案：输入扫描，输出扫描6. PLC的通信协议用于实现设备之间的________和________。
电气控制与plc试题及答案
电气控制与plc试题及答案电气控制与PLC试题及答案一、选择题1. PLC的全称是：A. 个人电脑B. 可编程逻辑控制器C. 功率控制单元D. 个人学习课程答案：B2. 下列哪个不是PLC的基本组成部分？A. 中央处理单元（CPU）B. 输入/输出模块C. 继电器D. 存储器答案：C3. PLC的编程语言不包括：A. 梯形图B. 指令列表C. 汇编语言D. 结构化文本答案：C二、填空题4. PLC的工作原理基于_______控制。
答案：继电器5. 一个典型的PLC系统由_______、输入/输出模块和电源模块组成。
答案：中央处理单元（CPU）三、判断题6. PLC的输入信号可以是数字信号也可以是模拟信号。
（）答案：√7. PLC的输出信号只能控制继电器。
（）答案：×四、简答题8. 简述PLC的三个基本功能。
答案：PLC的三个基本功能包括：逻辑控制、顺序控制和定时控制。
9. 描述PLC在工业自动化中的作用。
答案：PLC在工业自动化中起到核心控制作用，通过接收输入信号，经过CPU处理后，输出控制信号，实现对机械设备的精确控制和管理。
五、计算题10. 假设一个PLC的扫描周期为10ms，计算在1分钟内该PLC可以执行多少次扫描。
答案：1分钟=60000ms，60000ms / 10ms = 6000次。
六、论述题11. 论述PLC在现代工业生产中的重要性。
答案：PLC在现代工业生产中具有极高的重要性。
它不仅提高了生产效率，降低了人工成本，还通过精确控制提高了产品质量。
此外，PLC的灵活性和可编程性使得生产线可以根据需求快速调整，适应多变的生产环境。
七、案例分析题12. 某工厂使用PLC控制生产线，当输入信号异常时，PLC应该如何响应？答案：当输入信号异常时，PLC应该首先检测到异常信号，然后根据预设的程序进行故障诊断。
如果故障可以自动排除，PLC将执行相应的程序来恢复正常工作；如果故障无法自动排除，PLC应该发出警报信号，通知操作人员进行检查和维修。
电气控制与plc试题与答案
电气控制与PLC理论考试试卷（4）一、填空（每空0.5分，共30分）1．低压电器是指工作电压在_______或_______以下的各种电器。
2．接触器按其主触头通过电流的种类，可分为_____________和__________。
3．继电接触器控制电路是由各种___________、___________、_________、__________、__________等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。
4．热继电器是利用_______________________原理来工作的保护电器，它在电路中主要用作是对三相异步电动机起______________作用。
5．速度继电器主要用作________________________控制。
6．时间继电器是指_____________________________________________一种控制电器。
7．机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控制。
为了便于对控制系统进行设计、分析研究、安装调试、使用和维护，需要将电气元件及其相互联接，用国家规定的_______、_______和________图形表示出来。
这种图就是电气控制系统图。
电气控制系统图一般有三种：___________、______________、_________________ 。
8．在机床电气控制系统中，短路保护用_________________元件；过载保护用________________元件；过电流保护用__________________________元件。
9．PLC的每一个扫描过程分为三个阶段，分别是：、和。
10．机床中最常见的降压起动方法有、和自耦变压器（补偿器）降压启动三种。
11．可编程控制器是一种数字运算的电子系统，专为环境下应用而设计。
它用可编程的存储器，用来在内部存储执行、、、和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。
电气控制与PLC试题及答案
电气控制与PLC试题及答案一•填空题i.电气设备图纸有电气原理图图、电气接线图图、电气元件布置图图。
2•长动与点动的主要区别是控制电器能否保持。
3•电气控制线路中最基本的控制环节为保护、辅助、连锁环节。
4.常用的短路保护元件是熔断器和短路保护器,常用的过载保护元件是自动保护开关。
5.交流接触器线圈不能串联联使用。
6.CPM1A中有127条指令，用户地址容量为上^,存储器形式有数据存储器、用户程序存储器和系统程序存储器，普通计时器的计时范围为0〜999.9s ,计数器的计数范围为0〜9999。
7.CPM1A开机后，必须先输入系统设置，键入操作顺序为机型、通讯协议、数据盘8.在绘制电气控制线路图纸时必须使用国家统一规定的文字符号和图像符号。
9.电气控制线路分为主电路、辅助电路和保护电路。
10.电气控制线路的全部触点都按初始状态绘出。
11.交流接触器结构上主要有线圈、触头和灭弧装置三部分。
12.一台4KW的三相交流异步电动机其额定电流为12安培，选择交流接触器的额定电流为_20_安培，选择熔断器的额定电流为_20_安培。
13.C20P中有256个中间辅助继电器、128个断电保持继电器、个计时/计数器，主机单元有J2_个输入点和_8_输出点。
14.可编程序控制器输出电路有三种形式，即半导体、可控硅、晶体管。
二.逻辑化简题写出下面电路的逻辑表达式，然后化简，画出化简后的电路。
A C KZ解：Km=A+CB+C=AB+BC+AC+C=AB+C …….（5 分）证明下面两程序逻辑关系相等。
AT 卜Tg Td解：J1 A B CJ2 ~A~B~C J2 ABC A B C J1四判断题试问下列电路能否实现点动控制•证明题____________________________________1>X 2、X 3、X 4、V 5、X 6、v五•改错题找出下面电路中的错误。
解：1布线不合理，采用水平布线，电源进线水平，控制线路垂直布线;12[]n-i SBJIKAIL-I□-2、 热继电器连接在定子进线上；3、 没有停止按钮，串联在控制线路中;4、 没有连锁保护；六•问答题1、下图为报警闪光灯电路，当发生故障时事故继电器 KA 的常开触点闭合，信号灯L 发出闪 光信号。
电气控制与PLC试题含答案
《电气控制与P L C》试题含答案(A卷)一、概念题（每小题2分，共30分）1．解释：1）低压电器：指用于交流50Hz（60Hz）、额定电压1200V以下或直流额定电压1500V以下的在电路内起电能分配、通断、保护、控制、调节或检测作用的电器。
2）接触器：指用于远距离频繁接通和分断交直流主回路及大容量用电回路的一种低压控制电器。
34567控制器（）85梯能块图（结构文本（9、T、C、AI、I S：顺：计数器：高速计10）说明ALD、OLD、LPS、LRD、LPP、LDS的逻辑堆栈指令的意义。
ALD：栈装载与，电路块串联连接；OLD：栈装载或，电路块并联连接；LPS：逻辑入栈；LRD：逻辑读栈；LPP：逻辑出栈；LDS：装载堆栈。
2．填空1）常用的电气控制系统图有（电气原理图、电器布置图和安装接线图）三种。
2）S7-200系列PLC有（CPU221、CPU222、CPU224、CPU224XP、CPU226）五种CPU模块，最多可扩展到（7）个扩展模块。
3）S7-200PLC的程序有（主程序、子程序和中断程序）三种。
4）PLC的周期扫描工作模式系统在初始化后,其循环扫描过程有RUN和STOP两种模式:，请在图1-1空格中由上而下填图1-1PLC循环扫描过程5）填写表1-1中指令的名称和功能，接触器SB4，SB4，通过十字复式操作手柄进行的，该手柄有上、下、前、后和中间零位共5个位置。
在扳动手柄时，通过联动机构将控制运动方向的机械离合器合上，并压下相应行程开关SQ3（向下、向前）或SQ4（向上、向后）。
比如欲使工作台向上运动，将手柄扳到向上位置，压下SQ4，接触器KM5线圈通电，M2电动机反转，工作台向上运动，工作台上、下、前、后运动的终端限位，是利用固定在床身上的挡铁撞击手柄，使其回复到中间零位加以实现的。
3）工作台纵向（左、右`）运动的控制首先将工作台转换开关SA1扳到断开位置，然后通过纵向操作手柄控制工作台的纵向运动。
电气控制与plc考试题及答案
电气控制与plc考试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的输入设备通常包括（）。
A. 按钮和传感器B. 继电器和接触器C. 显示器和打印机D. 变频器和伺服电机答案：A3. PLC的输出设备通常包括（）。
A. 指示灯和蜂鸣器B. 继电器和接触器C. 显示器和打印机D. 变频器和伺服电机答案：B4. PLC的工作原理基于（）。
A. 顺序控制B. 并行控制C. 循环扫描D. 事件驱动答案：C5. PLC的编程语言不包括（）。
A. 梯形图B. 功能块图C. 布尔逻辑D. 汇编语言答案：D6. PLC的扫描周期主要取决于（）。
A. 程序复杂度B. 硬件性能C. 输入输出数量D. 电源电压答案：A7. PLC的存储器分为（）。
A. 只读存储器和随机存取存储器B. 只读存储器和可编程存储器C. 随机存取存储器和可擦写存储器D. 可擦写存储器和非易失性存储器答案：B8. PLC的输入滤波器的作用是（）。
A. 消除电磁干扰B. 提高输入信号的稳定性C. 减少输入信号的延迟D. 增加输入信号的强度答案：A9. PLC的输出隔离的作用是（）。
A. 防止电流回流B. 保护PLC内部电路C. 增加输出信号的强度D. 减少输出信号的延迟答案：B10. PLC的自诊断功能可以检测（）。
A. 程序错误B. 硬件故障C. 输入输出状态D. 所有选项答案：D二、填空题（每空1分，共20分）1. PLC的英文全称是_______，中文全称是_______。
答案：Programmable Logic Controller；可编程逻辑控制器2. PLC的输入设备包括按钮、传感器、_______等。
答案：接近开关3. PLC的输出设备包括继电器、接触器、_______等。
答案：指示灯4. PLC的工作原理基于_______控制方式。
电气控制与PLC试题及部分答案
《电气控制与P L C》试题(一)一、填空题（每空1 分，共20分）1、常用的主令电器有__________和____________等。
2、交流接触器的灭弧一般采用___电动力吹弧___________、____栅片灭弧________和___磁吹灭弧___________等，直流接触器采用__________灭弧的方式。
3、三相笼型异步电动机常用的降压起动方法有_____反接制动_______、________________和___能耗制动____________等。
4、桥式起重机中实现电动机短路保护，通常采用______________。
5、为使变速时齿轮易于啮合，X62W铣床中设置了________________控制线路。
6、PLC是通过一种周期扫描工作方式来完成控制的，每个周期主要包括___________、_____________、____________三个阶段。
7、说明下列指令意义。
MC 主控指令 ORB RET LDMPS RST二、选择题（每题2 分，共20 分）1、由于电弧的存在，将导致_______。
A、电路的分断时间缩短；B、电路的分断时间加长；C、电路的分断时间不变；D、分断能力不变。
2、在控制线路中，如果两个动合触点串联，则它们是_________关系。
A、或逻辑；B、与逻辑；C、非逻辑；D、与非逻辑。
3、下列软元件中，属于字、位混合的元件是______。
A、X；B、M；C、T ；D、Y。
4、操作数K3Y0表示________。
A、Y0~Y12组成3个4位组；B、Y0~Y12组成4个3位组；C、Y0~Y13组成3个4位组；D、Y0~Y13组成4个3位组。
5、下列指令使用正确的是_____。
A、OUT X0；B、MC M100；C、SET Y0；D、OUT T06、下列电器中不能实现短路保护的是_________。
A.熔断器；B.过电流继电器；C.热继电器；D.低压断路器7、对于接触器触点过热原因不正确的说法是_______。
电气控制与plc试题及答案
电气控制与plc试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程控制器C. 可编程逻辑处理器D. 可编程逻辑单元答案：A2. 下列哪个不是PLC的特点？A. 高可靠性B. 可编程C. 体积大D. 易于维护答案：C3. PLC的编程语言不包括以下哪种？A. 梯形图B. 指令表C. 功能块图D. 汇编语言答案：D4. PLC的输入/输出接口通常采用什么方式连接？A. 并行B. 串行C. 无线D. 光纤答案：B5. PLC的扫描周期主要受以下哪个因素影响？A. CPU速度B. 程序复杂度C. 电源电压D. 温度答案：B6. PLC的输出接口通常连接的是：A. 传感器B. 执行器C. 显示器D. 存储器答案：B7. PLC的输入接口通常连接的是：A. 传感器B. 执行器C. 显示器D. 存储器答案：A8. PLC的编程软件通常不包括以下哪种功能？A. 编程B. 调试C. 编译D. 打印答案：D9. PLC的输出接口可以输出的信号类型是：A. 模拟信号B. 数字信号C. 光信号D. 声音信号答案：B10. PLC的输入接口可以接收的信号类型是：A. 模拟信号B. 数字信号C. 光信号D. 声音信号答案：B二、多项选择题（每题3分，共15分）1. PLC的输入接口可以接收的信号类型包括：A. 开关信号B. 模拟信号C. 脉冲信号D. 交流电压信号答案：ABC2. PLC的输出接口可以控制的设备包括：A. 继电器B. 电磁阀C. 伺服电机D. 传感器答案：ABC3. PLC的编程语言包括：A. 梯形图B. 指令表C. 功能块图D. 汇编语言答案：ABC4. PLC在工业自动化中的作用包括：A. 控制逻辑B. 过程控制C. 数据处理D. 通信答案：ABCD5. PLC的抗干扰措施包括：A. 屏蔽B. 接地C. 隔离D. 滤波答案：ABCD三、判断题（每题2分，共10分）1. PLC的输入/输出接口可以互换使用。
《电气控制与PLC》试卷及答案4套
××××高等职业技术学校××××-××××学年第×学期×高职电《电气控制与PLC》期中试卷（A卷）班级: 姓名: 得分:一、填空题（每空1分，共20分）1.常用的电气控制系统图有电气原理图、电气布置图与安装接线图三种。
2.电动机常用的保护环节有过载、短路、过电压、失电压、欠电压保护等。
3.可编程序控制器主要有中央处理器（CPU）、存储器、输入/输出（I/O）接口、电源等组成。
4.PLC的输入/输出继电器采用二进制进行编号，其它所有软元件均采用十进制进行编号。
5.说明下列指令意义：RST复位指令 ORB 串联电路块并联指令SET置1指令MC 主控指令6.PLC工作过程是周期循环扫描过程，每一个扫描周期有如下三个阶段：输入采样阶段、程序执行阶段、输出刷新阶段。
二、单项选择题（每题2分，共10分）1．采用星形－三角降压起动的电动机，正常工作时定子绕组接成（B）。
A．角形B．星形C．星形或角形D．定子绕组中间带抽头2．欲使接触器KM1动作后接触器KM2才能动作，需要（ C）。
A．在KM1的线圈回路中串入KM2的常开触点B．在KM1的线圈回路中串入KM2的常闭触点 C ．在KM2的线圈回路中串入KM1的常开触点 D ．在KM2的线圈回路中串入KM1的常闭触点3.三相异步电动机Y- 降压起动时，其起动转矩是全压起动转矩的（ A ）倍。
A ．31 B ．31 C ．21D ．不能确定 4．下列哪个控制电路能正常工作( B )。
5.PLC 的工作方式是（ D ）。
A 、等待工作方式B 、中断工作方式C 、扫描工作方式D 、循环扫描工作方式三、判断题（要给出正确和错误的标志符号，如“√”或“×”，答案填在题干后面的括号内，每小题2分，共10分）1．安装图中，不画电器元件的实际外形图，而采用国家统一规定的电气图形符号。
(完整版)电气控制与PLC试题库和答案
电气控制与PLC复习题一、名词解释：（每题5分）1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器.2、主令电器:自动控制系统中用于发送控制指令的电器。
3、熔断器：是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
4、时间继电器：一种触头延时接通或断开的控制电器.5、电气原理图电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁“联锁”电路实质上是两个禁止电路的组合。
K1动作就禁止了K2的得电，K2动作就禁止了K1的得电.7、自锁电路：自锁电路是利用输出信号本身联锁来保持输出的动作。
8、零压保护为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。
9、欠压保护在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。
12、减压起动在电动机容量较大时，将电源电压降低接入电动机的定子绕组,起动电动机的方法。
13、主电路：主电路是从电源到电动机或线路末端的电路，是强电流通过的电路,14、辅助电路；辅助电路是小电流通过电路15、速度继电器：以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。
16、继电器：继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力（有触头式)或使输出状态发生阶跃变化(无触头式）17、热继电器：是利用电流的热效应原理来工作的保护电器.18、交流继电器:吸引线圈电流为交流的继电器。
19、全压起动：在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。
20、电压:电路两端的电位差21、触头触头亦称触点,是电磁式电器的执行元件，起接通和分断电路的作用.22、电磁结构电磁机构是电磁式电器的感测元件,它将电磁能转换为机械能，从而带动触头动作。
23、电弧电弧实际上是触头间气体在强电场作用下产生的放电现象24、接触器接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器25、温度继电器利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。
电气控制与PLC试题与答案
测试题1. 下列低压电器中可以实现过载保护的有①④①热继电器②速度继电器③接触器④低压断路器⑤时间继电器2. 在三相笼式电动机的正反转控制电路中,为了避免主电路的电源两相短路采取的措施是②①自锁②互锁③接触器④热继电器3. 在三相笼式异步电动机的Y-△起动控制电路中,电动机定子绕组接为Y型是为了实现电动机的①起动;①降压②升压③增大电流④减小阻抗4. 在电动机的连续运转控制中,其控制关键是①的应用;①自锁触点②互锁触点③复合按钮④机械联锁5．以下哪些设备可以作为PLC的输入设备①③①限位开关②接触器的线圈③按钮④指示灯6.右图为三相笼式异步电动机的正反转控制电路,用文字说明指出图中的错误;主电路没有短路保护——Q与KM1之间需增设熔断器FU；电动机不能反转——KM2与FR之间的连线任意调换两相;没有电气互锁,会引起电源短路——KM1线圈前串联KM2常闭辅助触点,KM2线圈前串联KM1常闭辅助触点;不能实现过载保护——KM1、KM2线圈后应串联FR的常闭触点练习题以下为一些机床基本控制电路原理图,若将其改为PLC控制,试画出相应的控制电路输入输出接线图、梯形图及对应的指令程序;1、两台电动机顺序起动联锁控制电路两台电动机顺序起动联锁控制线路2.自动限位控制电路自动限位控制电路自动限位控制电路3.电动机Y-Δ减压起动控制电路电动机Y -Δ降压起动自动控制电路电动机Y -Δ降压起动自动控制电路4 .自动循环控制自动循环控制电路自动循环控制电路用按钮、继电器、灯泡等设计一个三位抢答器控制电路;KA1HL1KA2HL2KA3HL35.能耗制动控制带变压器的桥式整流能耗制动自动控制电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测试题
1. 下列低压电器中可以实现过载保护的有①④
①热继电器②速度继电器
③接触器④低压断路器⑤时间继电器
2. 在三相笼式电动机的正反转控制电路中，为了避免主电路的电源两相短路采取的措施是②
①自锁②互锁③接触器④热继电器
3. 在三相笼式异步电动机的Y-△起动控制电路中，电动机定子绕组接为Y型是为了实现电动机的①起动。
①降压②升压③增大电流④减小阻抗
4. 在电动机的连续运转控制中，其控制关键是①的应用。
①自锁触点②互锁触点③复合按钮④机械联锁
5．以下哪些设备可以作为PLC的输入设
备？①③
①限位开关②接触器的线圈③按钮
④指示灯
6.右图为三相笼式异步电动机的正反转控
制电路，用文字说明指出图中的错误。
主电路没有短路保护——Q与KM1之间需增
设熔断器FU；
电动机不能反转——KM2与FR之间的连线
任意调换两相。
没有电气互锁，会引起电源短路——KM1线
圈前串联KM2常闭辅助触点，KM2线圈前串
联KM1常闭辅助触点。
不能实现过载保护——KM1、KM2线圈后应
串联FR的常闭触点
练习题
以下为一些机床基本控制电路原理图，若将其改为PLC控制，试画出相应的控制电路输入输出接线图、梯形图及对应的指令程序。
1、两台电动机顺序起动联锁控制电路
两台电动机顺序起动联锁控制线路
2.自动限位控制电路
自动限位控制电路
自动限位控制电路
3.电动机Y-Δ减压起动控制电路
电动机Y -Δ降压起动自动控制电路
电动机Y -Δ降压起动自动控制电路
4 .自动循环控制
自动循环控制电路
自动循环控制电路
用按钮、继电器、灯泡等设计一个三位抢答器控制电路。
5.能耗制动控制
带变压器的桥式整流能耗制动自动控制电路。
