消防水池取水口
消防水池需要设置取水口的目的

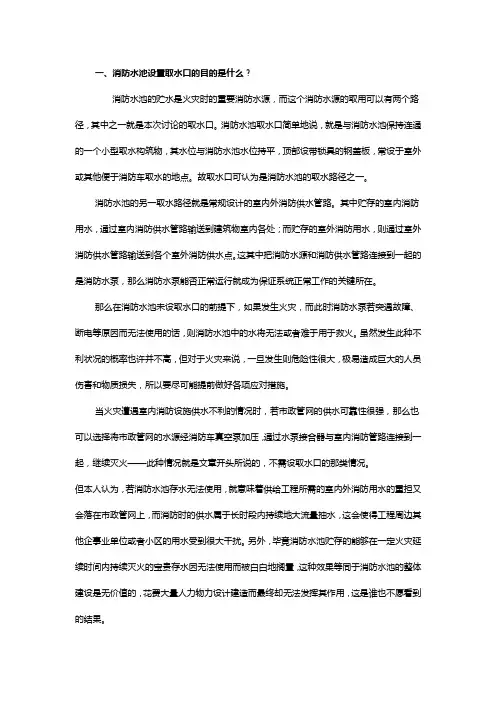

一、消防水池设置取水口的目的是什么？消防水池的贮水是火灾时的重要消防水源，而这个消防水源的取用可以有两个路径，其中之一就是本次讨论的取水口。
消防水池取水口简单地说，就是与消防水池保持连通的一个小型取水构筑物，其水位与消防水池水位持平，顶部设带锁具的钢盖板，常设于室外或其他便于消防车取水的地点。
故取水口可认为是消防水池的取水路径之一。
消防水池的另一取水路径就是常规设计的室内外消防供水管路。
其中贮存的室内消防用水，通过室内消防供水管路输送到建筑物室内各处；而贮存的室外消防用水，则通过室外消防供水管路输送到各个室外消防供水点。
这其中把消防水源和消防供水管路连接到一起的是消防水泵，那么消防水泵能否正常运行就成为保证系统正常工作的关键所在。
那么在消防水池未设取水口的前提下，如果发生火灾，而此时消防水泵若突遇故障、断电等原因而无法使用的话，则消防水池中的水将无法或者难于用于救火。
虽然发生此种不利状况的概率也许并不高，但对于火灾来说，一旦发生则危险性很大，极易造成巨大的人员伤害和物质损失，所以要尽可能提前做好各项应对措施。
当火灾遭遇室内消防设施供水不利的情况时，若市政管网的供水可靠性很强，那么也可以选择将市政管网的水源经消防车真空泵加压，通过水泵接合器与室内消防管路连接到一起，继续灭火——此种情况就是文章开头所说的，不需设取水口的那类情况。
但本人认为，若消防水池存水无法使用，就意味着供给工程所需的室内外消防用水的重担又会落在市政管网上，而消防时的供水属于长时段内持续地大流量抽水，这会使得工程周边其他企事业单位或者小区的用水受到很大干扰。
另外，毕竟消防水池贮存的能够在一定火灾延续时间内持续灭火的宝贵存水因无法使用而被白白地搁置，这种效果等同于消防水池的整体建设是无价值的，花费大量人力物力设计建造而最终却无法发挥其作用，这是谁也不愿看到的结果。
所以基于以上原因，即使是在市政管网供水可靠性较强的情况下，本人认为也应当酌情考虑增设消防水池取水口，以避免不利状况发生时无法使用消防水池的存水。
消防水池取水口做法
消防水池取水口做法
消防水池取水口的做法如下：
1. 选定合适的位置：选择合适的位置，确保消防水池取水口能够方便地与消防车或其他取水设备对接。
2. 设计取水口结构：根据消防水池的位置和形状，设计取水口的结构。
通常包括一个进水管道和一个阀门，用于控制水流的进出。
取水口的设计应尽量简单和易于操作。
3. 安装进水管道：将进水管道连接到消防水池的底部或侧面。
确保管道与水池之间的连接牢固并密封，以防止水泄漏。
4. 安装阀门：在进水管道上安装一个阀门，以控制水流的进出。
阀门可以是手动操作的，也可以是自动控制的，根据实际需要选择。
确保阀门的安装牢固，并测试其打开和关闭的正常功能。
5. 测试和维护：在安装完消防水池取水口后，进行测试以确保水流可正常流通。
定期检查和维护取水口的各个部分，确保其良好运行。
以上是一般情况下的消防水池取水口的做法，具体操作可能会因水池的设计和设备要求而有所不同。
在安装前最好咨询专业人士的意见，以确保取水口的设计和安装符合消防标准和要求。
关于消防水池取水口设计的探讨
关于消防水池取水口设计的探讨以国家消防规范的相关条文为依据，分析了供消防车取水的消防水池取水口或取水井的设置要求，提出了几种设计方案。
标签：取水口；消防水池；设计方案Abstract：Based on the relevant provisions of the national fire protection code，this paper analyzes the setting requirements of the water intake or well of the fire protection pool for the fire truck，and puts forward several design schemes.Keywords：water intake；fire pool；design scheme《消防给水及消火栓系统技术规范》（GB50974-2014、以下简称《消规》）于2014年10月1日实施，下面笔者就《消规》中关于取水口的部分内容加以探讨。
1 关于是否设置取水口的问题有设计者认为采用了“消防水泵+外消火栓管网+室外消火栓”的外消火栓系统，就可以不用设置消防水池取水口了，但是《消规》第4.3.7条提出“消防水池应设置取水口，且吸水高度不应大于6.0m”。
笔者认为：如果室外消防用水的设计，仅设置了消防水池而没有设置室外消火栓系统，此时一个取水口相当于一个室外消火栓，例如室外消火栓用水量为30L/S时，消防水池取水口至少应设置两个，同时取水口应满足保护半径150m的要求。
如果设置了“消防水泵+外消火栓管网+室外消火栓”的室外消火栓系统，则仅仅需要在消防水池设置消防车取水口即可，可以不用考虑取水口的数量及保护半径150m的要求，此时的取水口设置是为了提高消防给水系统的供水能力和可靠性。
2 关于消防水池取水口的几种设计方案的问题方案一：地上消防水池，直连室外消火栓。
（图1，图2）有些设计中，消防水池位于地坪之上，设计者将室外消火栓直接通过管道接入消防水池，认为消防车可以通过图示中的消火栓接口吸水。
关于《消水规》对消防水源之市政给水、消防水池、取水口条文理解
关于《消水规》对消防水源之市政给水、消防水池、取水口条文理解4.3.1 符合下列规定之一时，应设置消防水池：2 当采用一路消防供水或只有一条入户引入管，且室外消火栓设计流量大于 20L/s 或建筑高度大于 50m；3 市政消防给水设计流量小于建筑室内外消防给水设计流量。
P26【解读 1】第 2 款，一条引入管，室外消火栓设计流量≤20L/s，且建筑高度≤50m，满足压力要求的，可以不设消防水池。
民用建筑中只有体积小于等于 5000 m 3 的单层及多层公共建筑和 50m 以下的住宅适合此项。
注意此处没有水压要求。
但根据讨论，对体积小于等于 5000 m 3 的单层及多层公共建筑和 54m以下的住宅，必须满足流量压力的要求，才能不设室内消防水池。
此处的压力应经计算确定，计算依据主要是本规范第 7.4.12 条，要满足 54m 住宅的室内消火栓的水压要求。
两路室外供水，满足流量要求，市政管网压力达到0.14MPa，可不设室外消防水池。
如果没有两路市政干管，则应储存室外消防用水量，即应设置室外消防水池。
【解读2】第3 款，本条仅说明在市政给水管网流量不满足要求时需设置消防水池，如果流量满足，压力不满足要求（如小于0.14MPa），还是要设室外消防水池。
因为第7.2.8 条规定，火灾时室外管网要满足压力要求。
【解读3】若设置了室外消防水池及室外临时高压给水系统，还是要设一根市政给水管网接入该临时高压消防系统。
4.3.2 消防水池有效容积的计算应符合下列规定：1 当市政给水管网能保证【解读】两路水源，才“能保证”室外消防给水设计流量。
室外消防给水设计流量时，消防水池的有效容积应满足在火灾延续时间内室内消防用水量的要求；4.3.4 当消防水池采用两路消防供水且在火灾情况下连续补水能满足消防要求时，消防水池的有效容积应根据计算确定，但不应小于100m 3 ，当仅设有消火栓系统时不应小于 50m 3。
【解读】强条。
消防水池是否该设消防车取水口
在做工业厂房设计时，要求我设置消防水池供消防车取水的取水口，原因是由于我的市政管网与厂区管网的进水连接管道只有一根，我的室外消火栓系统采用的是市政管网直接供水，所以在火灾时，有可能造成消防车从消火栓直接取水水量不足的问题。
因此，建议采用从消防水池取水，解决水流量不足。
2.如果室外消火栓水量不能满足消防要求
室外又无可供消防车取水的水源
这ቤተ መጻሕፍቲ ባይዱ室内消防水池就必须考滤消防车取水水量
既然消防车要取水，那这时就得设取水口了。
消防水池取水口设置原则探讨及案例分析
引言
当室外给水管网不能保证室外消防用水量时，消防水池的 容量应满足在火灾延续时间内室内外消防用水总量的要求。也 就是说，消防水池不仅要供室内消防水泵取水外，还要供室外 消防车取水；且《高层民用建筑设计防火规范》(GB50045-95) 的第7.3.4条中还规定：供消防车取水的消防水池应设取水口或 取水井，其水深应保证消防车的消防水泵吸水高度不超过6m。 其目的是为满足消防车的消防水泵吸水高度，便于消防车取 水，并能充分利用消防水池的水量。
3 水泵提升方式存在疑问 ①水泵的流量是以室外消防用水量、室内消防用水量还是
以室内外消防用水量之和确定？②提升水泵只有在室外消防、 消防主泵供电或本身故障不能启动时，才需要工作。但消防供 电一般都是一级负荷，供电有保障，如果消防供电有问题，提 升水泵的供电也不一定能正常。此外，消防主泵有备用泵，即 使一台发生故障另一台也能自动投入工作。因此，笔者认为， 在这种情况下设置提升水泵是对消防主泵流量的再备用，其必 要性值得商榷。
4 工程应用案例分析 以我国某北方养老院项目为例，养老院远离城区，建筑地
上2层，系多层居住建筑，总建筑体积为6000m3，建筑高度为
6.60m。室外消防用水量为25L/s。消防水池及消防水泵房设置 在地下。消防水池距场地最不利点的距离小于150m。给水为自 备井供给，无市政给水[2]。当地海拔高度为1100m，经内插法可 计算出最大吸水高度应为4.56m，除去消防车泵轴距地面高度 1.0m，可算出消防水池最低有效水位距室外地面高度为3.56m， 这是消防水池设置高度的一个重要控制参数。地下消防水泵房 设置有室内消火栓泵，室内消防采用临时高压消防系统。下面 ①对消防取水口及室外消火栓系统的设计方案进行逐一详细分 析。方案一：仅设置取水口，不设置室外消火栓系统由于无市 政给水管网，室外消火栓不能直接供水，故室外消防可采用取 水口的形式。单个取水口按15L/s的流量计，本场地消防水池需 设计2个取水口。场地均在取水口的保护范围内。此布置形式虽 然也满足现有规范要求，但有两个明显的缺点。一是取水口周 边供消防车停留的场地空间有限，停留2台消防车同时吸水的困 难较大；二是项目远离城区，周边城市消防站距离较远，一旦 火灾发生，消防车不能及时赶到，会延误最佳的灭火时间。② 方案二：设置取水口，设置临时高压室外消火栓系统。储存室 外消防用水的消防水池设置一个消防取水口，并设置2个临时 高压室外消火栓。2个室外消火栓的总流量为25L/s，满足室外 消防用水流量。场地均在消火栓保护半径150m范围内。由于已 设置有临时高压室内消火栓系统，故设置的临时高压室外消火 栓给水系统可与室内消防给水系统合用，共用一套消防泵和管 网，这样可以在一定程度上节约设备造价及土建造价[3]。此方 案既满足了需设置消防取水口的要求，也满足了室外消防用水 量及消防保护半径的要求，同时兼顾到了成本，以及发生火灾 时的灭火可靠性。但建议在例行维护期间，对管理人员加强操 作室外消火栓的培训，一旦发生火灾，初期即可由管理人员进 行灭火，为专业消防员的到来争取宝贵的灭火时间。
消防水池取水口、吸水、设计、通气管以及高位消防水池的设置要求
消防水池取水口、吸水、设计、通气管以及高位消防水池的设置要求一、消防水池取水口设置的规范条文及图示4.3.7 储存室外消防用水的消防水池或供消防车取水的消防水池，应符合下列规定：1 消防水池应设置取水口(井），且吸水高度不应大于6.0m；2 取水口（井）与建筑物(水泵房除外）的距离不宜小于15m；3 取水口（井）与甲、乙、丙类液体储罐等构筑物的距离不宜小于40m；4 取水口（井）与液化石油储罐的距离不宜小于60m，当采取防止辐射热保护措施时，可为40m。
条文说明无室外消防水池取水口做法示例（一）提示：1.寒冷地区的取水栓口应采用地下式，室外连通管道应埋地。
2.连通管管径经水力计算确定。
室外消防水池取水口做法示例（二）室外消防水池取水口做法示例（三）室外消防水池取水口做法示例（四）提示：1.因规范规定吸水高度不应大于6.0m，考虑消防车高度1m，故取水井连通管的标高定为小于等于5m，且管顶低于水池最低有效水位。
2.取水口具体做法由各地工程具体确定。
3.室外取水口的连通管应与两座（格）都连接。
4.连通管管径经水力计算确定。
二、消防水池吸水的规范条文及图示4.3.8 消防用水与其他用水共用的水池，应采取确保消防用水量不作他用的技术措施。
条文说明4.3.8 本条为强制性条文，必须严格执行。
消防用水与生产、生活用水合并时，为防止消防用水被生产、生活用水所占用，因此要求有可靠的技术措施(例如生产、生活用水的出水管设在消防水面之上)保证消防用水不作他用。
消防用水量不作他用的措施（一）消防用水量不作他用的措施（二）消防用水量被作他用的错误示例三、消防水池设计的规范条文及图示4.3.9 消防水池的出水、排水和水位应符合下列规定：1 消防水池的出水管应保证消防水池的有效容积能被全部利用；2 消防水池应设置就地水位显示装置，并应在消防控制中心或值班室等地点设置显示消防水池水位的装置，同时应有最高和最低报警水位；3 消防水池应设置溢流水管和排水设施，并应采用间接排水。
消防水池取水口设置原则探讨及案例分析
消防水池取水口设置原则探讨及案例分析朱云鹏1，郑宝伟1，祝征圣2，李晓红1（1. 中国中轻国际工程有限公司，北京 100026；2. 青岛开投双元水务有限公司，山东青岛 266109）摘 要：结合国家标准GB 50974-2018《消防给水及消火栓系统技术规范》，对储存室外消防用水的消防水池取水口的设置原则进行探讨，并通过实际工程案例进行深入分析。
研究表明：1）取水口的设置应充分考虑消防水池最低有效水位，即最大吸水高度与消防车泵轴距地面高度的差值的影响，且最大吸水高度与当地海拔高度密切相关；2）可根据场地面积、市政供水情况、工程造价等因素，选用仅设置取水口、取水口与低压制室外消火栓合用、取水口与临时高压室外消火栓合用等取水口布置形式。
实现了便利性、可靠性、安全性等消防水池取水口设置原则。
关键词： 消防水池；取水口；室外消火栓；最低有效水位；GB 50974-2018中图分类号：TU998.13文献标识码：A文章编号：2095-8412 (2019) 05-007-05工业技术创新 URL: http: // DOI: 10.14103/j.issn.2095-8412.2019.05.002引言随着建筑技术科学的快速发展，建筑结构形式趋于多样化，火灾风险的不可控因素随之增多，这就需要消防设计人员在前期准备阶段做出更完善、更安全的消防设计规划。
国家标准GB 50974-2018《消防给水及消火栓系统技术规范》（以下简称《规范》）提出储存室外消防用水的消防水池或供消防车取水的消防水池应设置取水口（井）[1]。
国家建筑标准设计图集15S909《〈消防给水及消火栓系统技术规范〉图示》给出了消防水池取水口的几种做法[2]。
消防水池取水口的设置应确保消防车能停靠在取水口附近，考虑到消防车车载水泵的吸水扬程，吸水高度要小于或等于6.0 m[3-4]。
目前，针对取水口设置位置及布置形式的选择在行业内已很成熟[5-7]，但在取水口与消防水池最低有效水位的关系、取水口与海拔高度的关系、取水口与室外消火栓的组合搭配关系等方面，一直缺乏科学合理的分析。
消防取水口尺寸要求标准
消防取水口尺寸要求标准消防取水口是在消防灭火系统中用于从消防水池或消防水缸中取水，通过管道输送到消防设备以进行灭火的重要设施。
为了确保其在紧急情况下能够发挥应有的作用，对其尺寸有着严格的要求。
以下将对消防取水口尺寸要求的各个方面进行详细阐述。
1. 宽度消防取水口的宽度应不小于消防水带或水枪连接口的外径，同时要保证便于操作。
一般要求其宽度应不小于1.2米。
2. 深度消防取水口的深度应考虑到当地的气候条件，如冬季最低水位和夏季最高水位等。
为了保证在任何情况下都能正常取水，其深度应不小于0.7米。
3. 长度消防取水口的长度应根据实际情况而定，但应保证在紧急情况下能够快速连接到消防设备。
一般要求其长度在1米至1.5米之间。
4. 容量消防取水口的容量应足够大，以便在火灾发生时能够快速、有效地取水。
一般要求其容量不小于25升。
5. 盖子消防取水口的盖子应具有足够的强度和密封性能，以确保在非紧急情况下能够防止水污染或防止杂物进入。
盖子的开启和关闭应方便、快捷。
6. 标识消防取水口上应清晰地标识出其使用目的和注意事项，以便人们能够正确、安全地使用。
7. 材质消防取水口的材质应具有耐腐蚀、耐磨损、耐高温等特性，以适应各种环境条件。
一般采用铸铁、不锈钢、铝合金等材质制造。
8. 周围环境消防取水口周围的环境应保持整洁、有序，避免杂物堆积或阻碍交通。
同时要考虑到排水设施的完善性，确保在紧急情况下能够快速排水。
9. 安全性消防取水口的位置应考虑到人员安全和交通安全的因素，尽量避免设置在人流密集或交通繁忙的地段。
同时要设置明显的警示标识和防护措施，防止意外发生。
10. 连接消防取水口与消防管道的连接应牢固、密封性好，以便在紧急情况下能够快速连接并保证水的供应。
连接部分应定期进行检查和维护，确保其正常运转。
消防水池取水口设置要求
消防水池取水口设置要求消防水池，这可是保障我们安全的重要一环啊！说到取水口，大家可能觉得这只是个小细节，其实可大着呢！今天就跟大家聊聊消防水池取水口的设置要求，让我们轻松又不失深度地了解一下吧。
1. 取水口的位置1.1 靠近易接近的地方首先，取水口的位置可得好好讲究。
一般来说，取水口应该设在容易接近的地方，别把它放在什么深山老林里。
想象一下，如果火灾来临，大家都在手忙脚乱的时候，结果却发现水池的取水口得翻山越岭才能到，真是哭笑不得。
这样一来，消防员们得耗费多少时间啊！所以，选个离道路近、交通方便的地方，能省下不少麻烦。
1.2 高度合适其次，取水口的高度也得合适。
你想想，水池的取水口如果设计得太高，消防员可就得踮起脚尖来取水，真是累得不行！而如果设计得太低，那又容易被淹没，简直就是“玩火自焚”！所以，合理的高度能让大家在关键时刻从容应对，不至于慌了手脚，事半功倍，岂不美哉？2. 取水口的数量与直径2.1 数量要合理再说取水口的数量。
这个嘛，一般来说，消防水池得设置两个以上的取水口。
为什么呢？如果一个取水口出了故障，另外一个可以继续发挥作用，简直就像是“留得青山在，不怕没柴烧”。
有备无患，总是好的嘛！2.2 直径的选择接着，取水口的直径也很关键。
太小了，水流不畅，真让人急得像热锅上的蚂蚁；太大了，又容易造成浪费。
通常来说，直径得根据消防设备的需要来定，确保能够在短时间内提供充足的水源。
比如，直径一般要在100毫米以上，保障大水流入，火灾根本不怕。
3. 取水口的防护措施3.1 加装保护装置再来就是取水口的防护措施。
为了防止外界的污染，取水口可得加装个保护装置。
就像我们出门要戴口罩一样，取水口也得保护好，防止灰尘、杂物掉进去，影响水质。
可别小看这小小的保护装置，它可是保障水源清洁的重要一环，万一进了脏东西，后果可想而知。
3.2 标识清晰最后，取水口的标识得清晰。
你想想，火灾时大家都是一头雾水，若取水口的标识不明显，那可真是“无米之炊”啊！所以，醒目的标识能让大家迅速找到取水口，省时省力，真是一举两得。
消防水池取水口
1、消防水池设于室外埋地（1 ）消防水池池底埋深满足规范要求的吸水高度，人孔与建筑物外墙的距离满足规范要求 时，消防水池的人孔可直接兼做取水口， 其特点是简单方便，没有附加的工程量，节约投资。
具体做法如下图所示：（2）消防水池底埋深满足规范要求的吸水高度、人孔与建筑物外墙的距离不满足规范要求 时。
消防水池的人孔不能直接兼做取水口， 应另设置一座取水井或取水口，具体做法下图所示。
其特点是较简单方便，附加的工程量、投资不多。
连通管管径应按所需的消防流量经计 算确定，一般不宜小于 DN400;取水井的有效容积应按不小于消防车载最大一台水泵3min的流量确定。
匚抵规215 m5 规 M15水池埋于室外地下时， 除考虑地面荷载等因素外， 如有可能冰冻的，还应考虑其坐高水位应 低于当地土壤最深冰冻线。
人孔、吸水井或阀门井的井盖应采取保温井盖等保温措施。
（3）消防水池池底埋深、人孔距建筑物外墙的距离均不满足规范要求的情况，在实际工程OD人化翌外地艸VZ ■l 消苗水泵吸水管119< Jr <r <亠股藩st七上£|:--'忑巨裂和wltr) 昌Y M119吸水托/用溺军水阀口井斛防水趟连通賢世率灌羟常够*r:滞防忒衆吸水汗中发生的可能性较少，即使也有可通过相关专业协调，使其符合以上两种情况，做到设计、施工和使用方便，节约投资。
2、消防水池设于建筑物地下室内消防水池设于建筑物地下室内时，其取水口或取水井一定要设置在室外便于消防车取水的地方，并注意与其建筑物外墙的距离满足规范要求。
(1 )吸水高度具体做法如下，其特点是较简单方便，附加的工程量、投资不多。
E祗观515m(2)吸水咼度不满足规范要求通常的做法是在水池内或地下室泵房内设置满足室外消防流量的提升水泵；还应特别注意在吸水井或室外消火栓井内设置提升水泵的控制按钮，并配合电气专业，设计其供电和联动系统。
具体做法如下图所示：建筑物.雄讪克］''AfL£抵规5L51U空外梢可好及井1t消防押制童一丄□ □吸成井/连通骨消訪车水泵啖水管關I "F宝陛地呻钗盏塔於⑥Hr兽艺K='<■*二±0.00xz。
消防水池取水口或取水井做法深究审批稿
消防水池取水口或取水井做法深究YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】1、消防水池设于室外埋地（1）消防水池池底埋深满足规范要求的吸水高度，人孔与建筑物外墙的距离满足规范要求时，消防水池的人孔可直接兼做取水口，其特点是简单方便，没有附加的工程量，节约投资。
具体做法如下图所示：（2）消防水池底埋深满足规范要求的吸水高度、人孔与建筑物外墙的距离不满足规范要求时。
消防水池的人孔不能直接兼做取水口，应另设置一座取水井或取水口，具体做法下图所示。
其特点是较简单方便，附加的工程量、投资不多。
连通管管径应按所需的消防流量经计算确定，一般不宜小于DN400；取水井的有效容积应按不小于消防车载最大一台水泵3min的流量确定。
水池埋于室外地下时，除考虑地面荷载等因素外，如有可能冰冻的，还应考虑其坐高水位应低于当地土壤最深冰冻线。
人孔、吸水井或阀门井的井盖应采取保温井盖等保温措施。
（3）消防水池池底埋深、人孔距建筑物外墙的距离均不满足规范要求的情况，在实际工程中发生的可能性较少，即使也有可通过相关专业协调，使其符合以上两种情况，做到设计、施工和使用方便，节约投资。
2、消防水池设于建筑物地下室内消防水池设于建筑物地下室内时，其取水口或取水井一定要设置在室外便于消防车取水的地方，并注意与其建筑物外墙的距离满足规范要求。
（1）吸水高度具体做法如下，其特点是较简单方便，附加的工程量、投资不多。
（2）吸水高度不满足规范要求通常的做法是在水池内或地下室泵房内设置满足室外消防流量的提升水泵；还应特别注意在吸水井或室外消火栓井内设置提升水泵的控制按钮，并配合电气专业，设计其和联动系统。
具体做法如下图所示：但这种水泵提升方式存在以下疑问：①水泵的流量是以室外消防用水量、室内消防用水量还是以室内外消防用水量之和确定？②提升水泵只有在室外消防、消防主泵供电或本身故障不能启动时，才需要工作。
水高度超6m的消防水池取水口设计
吸水高度超6m的消防水池取水口设计SOUTHWESTW ATER&WASTEW ATER西南绐排球V o1.24No.22002吸水高度超6m的消防水池取水口设计在工程设计中,对于除供室内消防水泵取水外,还供室外消防车取水的消防水池应设取水口;且《建筑设计防火规范》(GBJ16—87)第8,3,4条中还规定:供消防车取水的消防水池应保证消防车的吸水高度不超过6m.其目的是为满足消防车的消防水泵吸水高度,便于消防车取水,并能充分利用消防水池的水量.但是,近年来一些高层建筑和多层地下建筑,其地下部分不少为二层或三层,由于目前城市用地紧张等因素,其消防水池多设置在建筑主体的地下层,而且多设置在其底层,以利用部分地下箱式基础.减少其设置在楼层内的诸多不利.由此一来消防水池其池底标高与室外地坪高差则大于6m以上(以地下二层为例,平均层高3.3m,±0.00与室外高差0.3m),而其与室外地坪上停靠的消防车上的消防水泵吸水口轴线高差则更大,即消防水池水深保证不了消防车吸水高度不超过6m这条要求.为解决这一问题,笔者经与消防监督部门协商,对该类消防水池设计了如下两种取水口一种是在满足消防水池取水口与被保护的建筑物应有距离等有关规定前提下,在室外适当位置设一个钢筋混凝土结构进水井作为消防水池取水口.井内径以1.2m为宜,井深不大于4.5rn;并且在室内消防水泵房内设一组消防供水泵,自消防水池吸水,出水管伸至进水井;其流量选取略大于建筑物室外消防用水量,扬程选定按水泵设计流量可抽升人进水井即可.在进水井井壁上方(最高水位0.3m以上)设一个供水泵启动按钮;当火灾发生后,消防车赶赴现场,消防队员打开进水井井盖,开启供水泵启动按钮,则供水泵运转向进水井供水;继之消防车上的水泵吸水管伸人进水井内,则可连续吸水供应火场用水.进水井应设溢流管,溢流水返回消防水池.对于消防水池正常水位在消防车吸水高度6m以内,且有较大余量的,进水井和消防水池之间应设连通管; 连通管自进水井底横向通至消防水池,其管径按建筑物室外消防用水量选取.连通管上设止回阀,水流从消防水池流向进水井,以防止当消防水池水位较大幅度下降时,由供水泵抽吸人进水井的水量倒流回消防水池.进水井还应设置排污管.另一种是用室外消火栓代替消防水池取水口.同样,在消防水泵房内设置一组消防供水泵;吸水管伸人消防水池,出水管与各室外消火栓相连.该组水泵启动按钮设于室外地下消火栓井井壁上侧(对于室外地上式消火栓,启动按钮可设于其阀门井井壁上方);扑救火灾时,消防队员打开室外地下式消火栓井盖,将消防车的消防水泵吸水管接到消火栓出水口上,按动供水泵启动按钮,则水泵运转向室外消火栓供水.该方式其水泵流量应尽量与室外消防用水量趋于一致,并应在室外消火栓管道末端设超压回流管,回流水人消防水池;其水泵扬程以最不利点室外消火栓出口压力不小于10mH0为宜.这样既可满足消防车的消防水泵吸水管直接接在室外消火栓上吸水,也可满足将室外消火栓接上水带往消防车水罐内放水.以上两种设计做法均要求在消防水泵房内设置的消防供水泵吸水应采用自罐式,且应有备用泵,其在启动运行时应有可靠的电源保证;一类建筑按一级负荷要求供电,二类建筑按二级负荷的两回线路要求供电,地下建筑不可低于二级负荷的要求供电. 除仍应设就地启动装置外,还宜在消防控制中心设置启闭供水泵和监测其运行状况的装置.另外,设置在室外取水井(或阀门井)内的水泵启动按钮其结构型式应采用防水式对于有的高层建筑其消防水泵接合器并排设置在外墙内侧形成壁柜式接台器室的,前述的消防供水泵启动按钮则可设置在接台器室内,并应有明显的标记.至于对该类消防水池应采用哪一种取水口形式,可以根据具体情况,综合分析,因地制宜.(深圳市招商供水有限公司刘波供稿)。
(2021年整理)消防水池取水口
消防水池取水口编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（消防水池取水口）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为消防水池取水口的全部内容。
1、消防水池设于室外埋地(1）消防水池池底埋深满足规范要求的吸水高度，人孔与建筑物外墙的距离满足规范要求时，消防水池的人孔可直接兼做取水口，其特点是简单方便，没有附加的工程量，节约投资。
具体做法如下图所示:(2）消防水池底埋深满足规范要求的吸水高度、人孔与建筑物外墙的距离不满足规范要求时。
消防水池的人孔不能直接兼做取水口,应另设置一座取水井或取水口，具体做法下图所示。
其特点是较简单方便，附加的工程量、投资不多。
连通管管径应按所需的消防流量经计算确定，一般不宜小于DN400；取水井的有效容积应按不小于消防车载最大一台水泵3min的流量确定。
水池埋于室外地下时,除考虑地面荷载等因素外，如有可能冰冻的,还应考虑其坐高水位应低于当地土壤最深冰冻线。
人孔、吸水井或阀门井的井盖应采取保温井盖等保温措施。
(3)消防水池池底埋深、人孔距建筑物外墙的距离均不满足规范要求的情况，在实际工程中发生的可能性较少，即使也有可通过相关专业协调，使其符合以上两种情况，做到设计、施工和使用方便，节约投资。
2、消防水池设于建筑物地下室内消防水池设于建筑物地下室内时，其取水口或取水井一定要设置在室外便于消防车取水的地方，并注意与其建筑物外墙的距离满足规范要求.（1)吸水高度具体做法如下，其特点是较简单方便，附加的工程量、投资不多.(2）吸水高度不满足规范要求通常的做法是在水池内或地下室泵房内设置满足室外消防流量的提升水泵；还应特别注意在吸水井或室外消火栓井内设置提升水泵的控制按钮，并配合电气专业，设计其供电和联动系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、消防水池设于室外埋地
（1）消防水池池底埋深满足规范要求的吸水高度，人孔与建筑物外墙的距离满足规范要求时，消防水池的人孔可直接兼做取水口，其特点是简单方便，没有附加的工程量，节约投资。
具体做法如下图所示：
（2）消防水池底埋深满足规范要求的吸水高度、人孔与建筑物外墙的距离不满足规范要求时。
消防水池的人孔不能直接兼做取水口，应另设置一座取水井或取水口，具体做法下图所示。
其特点是较简单方便，附加的工程量、投资不多。
连通管管径应按所需的消防流量经计算确定，一般不宜小于DN400；取水井的有效容积应按不小于消防车载最大一台水泵3min 的流量确定。
水池埋于室外地下时，除考虑地面荷载等因素外，如有可能冰冻的，还应考虑其坐高水位应低于当地土壤最深冰冻线。
人孔、吸水井或阀门井的井盖应采取保温井盖等保温措施。
（3）消防水池池底埋深、人孔距建筑物外墙的距离均不满足规范要求的情况，在实际工程
中发生的可能性较少，即使也有可通过相关专业协调，使其符合以上两种情况，做到设计、施工和使用方便，节约投资。
2、消防水池设于建筑物地下室内
消防水池设于建筑物地下室内时，其取水口或取水井一定要设置在室外便于消防车取水的地方，并注意与其建筑物外墙的距离满足规范要求。
（1）吸水高度具体做法如下，其特点是较简单方便，附加的工程量、投资不多。
（2）吸水高度不满足规范要求
通常的做法是在水池内或地下室泵房内设置满足室外消防流量的提升水泵；还应特别注意在吸水井或室外消火栓井内设置提升水泵的控制按钮，并配合电气专业，设计其供电和联动系统。
具体做法如下图所示：。
