重卡用轮胎规格及滚动半径
(整理)轮胎的滚动半径计算方法
汽车的滚动半径，自由半径，静力半径的求解
依据为以下内容：
汽车静止时，车轮中心至轮胎与道路接触面之间的距离称为静力半径，由于径向载荷的作用，轮胎发生显著变形，所以静力半径小于自由半径。
一般速度比较低的时候可以认为滚动半径=车轮自由半径=静力半径。
1.自由半径：可以运用公式{H*B*2+in*25.4}/2，其中H代表轮胎截面款，B代表轮胎截面高宽比即扁平率，in代表轮辋的直径尺寸（单位为英寸）。
2.静力半径：自由半径-F/K ,其中F为轮胎上的垂直载荷，k为轮胎的轮胎的形变系数，可参阅。
或者估算静力半径≈（0.995～0.997）*自由半径
3.滚动半径：
方法一：实际测试。
如以车轮转动圈数与实际车轮滚动距离之间的关系来换算，则
滚动半径为r=S/2πn
式中n为车轮转动的圈数，S为在转动n圈时车轮滚动的距离。
方法二：依据行业标准测试。
欧洲轮胎与轮辋技术（E.T.R.T.O）协会推荐用下式计算滚动圆周：
在条件为最大载荷、规定气压与车速在60km/h时的滚动圆周
CR=F*d
由于滚动周长CR=2πr
所以滚动半径为r=F*d/2π
其中CR为滚动圆周长；F为计算常数，子午线轮胎为3.05，斜交轮胎为2.99；d代表E.T.R.T.O 会员生产轮胎的自由直径。
在德国橡胶企业协会指定的WdK准则中，给出了车速为60km/h时的滚动圆周长为CR,并给出不同车速ua时的滚动周长CR’。
CR’= CR(1+Δua/10000) 式中Δua=ua-60km/h，亦可套用公式（2）的方法求解，此状态下的滚动半径。
方法三：直接查表参照。
常见汽车轮胎滚动半径。
几种进行汽车轮胎滚动半径、自由半径、静力半径的常规算法
几种进行汽车轮胎滚动半径、自由半径、静力半径的常规算法汽车轮胎一般依据为以下方法进行计算，主要内容如下：当汽车静止时，汽车车轮中心至轮胎与道路接触面之间的距离称为静力半径，由于轮胎在受到径向载荷的作用，轮胎发生显著变形，所以轮胎静力半径小于自由半径。
一般在汽车速度比较低的时候，可以认为：滚动半径= 车轮自由半径= 静力半径。
1.自由半径：可以运用公式{H*B*2+in*25.4}/2，其中H代表轮胎截面款，B代表轮胎截面高宽比即扁平率，in代表轮辋的直径尺寸（单位为英寸）。
2.静力半径：自由半径-F/K ,其中F为轮胎上的垂直载荷，k为轮胎的轮胎的形变系数，可参阅。
或者估算静力半径≈（0.995～0.997）*自由半径3.滚动半径：方法一：实际测试：如以车轮转动圈数与实际车轮滚动距离之间的关系来换算，则滚动半径为r=S/2πn式中n为车轮转动的圈数，S为在转动n圈时车轮滚动的距离。
方法二：依据行业标准测试。
欧洲轮胎与轮辋技术（E.T.R.T.O）协会推荐用下式计算滚动圆周：即在条件为最大载荷、规定气压与车速在60km/h时的滚动圆周CR=F*d由于滚动周长CR=2πr所以滚动半径为r=F*d/2π其中CR为滚动圆周长； F为计算常数，子午线轮胎为3.05，斜交轮胎为2.99；d代表E.T.R.T.O会员生产轮胎的自由直径。
在德国橡胶企业协会指定的WdK准则中，给出了车速为60km/h时的滚动圆周长为CR,并给出不同车速ua时的滚动周长CR’。
CR’=CR(1+Δua/10000)式中Δua=ua-60km/h，亦可套用公式（2）的方法求解，此状态下的滚动半径。
方法三：直接查表参照。
几种进行汽车轮胎滚动半径自由半径静力半径的常规算法
几种进行汽车轮胎滚动半径自由半径静力半径的常规算法在进行汽车轮胎相关计算时，常见的算法包括车轮滚动半径、自由半径和静力半径的计算。
本文将详细介绍这几种常规算法，以加深对它们的了解。
车轮滚动半径是指车轮相对于车辆的滚动半径，通常用于计算车辆的距离、速度等相关参数。
计算车轮滚动半径的常规算法如下：1.轮胎直径法：根据车辆实际轮胎直径和单位负荷面长度计算，即滚动半径等于轮胎半径减去负荷半径。
2.起始点与终点坐标法：根据车辆行驶的起始点和终点坐标，通过勾股定理计算走过的距离，再将距离除以车辆转过的角度即可得到滚动半径。
3.轮胎外园定位点法：根据车轮在行驶过程中，外侧胎面与路面碰触的地点来计算滚动半径，该方法需要根据车辆行驶的路线进行详细的计算，比较繁琐。
自由半径是指车轮在没有外力作用下沿着水平面滚动产生的倾斜角度半径，通常用于计算车辆的静力稳定性。
计算自由半径的常规算法如下：1.几何法：根据车轮滚动时，车轮外侧点的坐标及其对车轮中心的距离，通过勾股定理计算半径。
2.数学建模法：根据车车轮的形状、轴向行走速度、自由运动条件建立微分方程并求解得到自由半径。
静力半径是指车轮在受到垂直方向的力作用后，产生的倾斜角度所对应的半径，通常用于计算悬架系统的设计参数。
1.几何法：通过车轮半径与静摩擦系数的乘积，根据车辆通过倾斜角度的正切值计算静力半径。
2.动力学法：根据车轮受力平衡方程，结合车辆的车速、质量分布和弯道力等力的作用下，通过求解方程组的方法得到静力半径。
总结起来，以上是几种进行汽车轮胎滚动半径、自由半径、静力半径计算的常规算法。
不同的算法适用于不同的场景和需求，根据实际情况选择合适的算法有助于准确计算和设计车辆轮胎相关参数，提高车辆的性能和安全性。
(整理)轮胎的滚动半径计算方法 (2)
汽车的滚动半径，自由半径，静力半径的求解
依据为以下内容：
汽车静止时，车轮中心至轮胎与道路接触面之间的距离称为静力半径，由于径向载荷的作用，轮胎发生显著变形，所以静力半径小于自由半径。
一般速度比较低的时候可以认为滚动半径=车轮自由半径=静力半径。
1.自由半径：可以运用公式{H*B*2+in*25.4}/2，其中H代表轮胎截面款，B代表轮胎截面高宽比即扁平率，in代表轮辋的直径尺寸（单位为英寸）。
2.静力半径：自由半径-F/K ,其中F为轮胎上的垂直载荷，k为轮胎的轮胎的形变系数，可参阅。
或者估算静力半径≈（0.995～0.997）*自由半径
3.滚动半径：
方法一：实际测试。
如以车轮转动圈数与实际车轮滚动距离之间的关系来换算，则
滚动半径为r=S/2πn
式中n为车轮转动的圈数，S为在转动n圈时车轮滚动的距离。
方法二：依据行业标准测试。
欧洲轮胎与轮辋技术（E.T.R.T.O）协会推荐用下式计算滚动圆周：
在条件为最大载荷、规定气压与车速在60km/h时的滚动圆周
CR=F*d
由于滚动周长CR=2πr
所以滚动半径为r=F*d/2π
其中CR为滚动圆周长；F为计算常数，子午线轮胎为3.05，斜交轮胎为2.99；d代表E.T.R.T.O 会员生产轮胎的自由直径。
在德国橡胶企业协会指定的WdK准则中，给出了车速为60km/h时的滚动圆周长为CR,并给出不同车速ua时的滚动周长CR’。
CR’= CR(1+Δua/10000) 式中Δua=ua-60km/h，亦可套用公式（2）的方法求解，此状态下的滚动半径。
方法三：直接查表参照。
常见汽车轮胎滚动半径。
重卡用轮胎轮辋参数
重卡用轮胎、轮辋相关参数 一、轮胎参数及适配轮辋规格层级负荷指数（S/D）速度级别充气直径（mm）充气宽度（mm）负荷（kg）胎压（kpa）适配轮辋标准允许10.00R20 16 146/143 K1054 278S3000D27258307.50V-20 8.00V-20 18 149/146 JS3250D300090011.00R20 16 150/147 K1085 293S3350D30758308.00V-20 8.5-20 18 152/149 JS3550D325090011R22.5 16 146/143 K1065 279S3000D272583022.5*8.25 22.5*7.50 18 148/145 LS3150D290085012.00R20 18 154/151 K1125 315S3750D34508308.5-20 9.00V-20 20 156/153 JS4000D365090012R22.5 16 150/147 M1088 300S3350D307583022.5*9.00 22.5*8.25 18 152/149 KS3550D325093013R22.5 18 154/151 K1118 320S3750D345083022.5*9.75 22.5*9.00 20 156/150 JS4000D3350875315/80R22.5 18 154/151 L1084 312S3750D345083022.5*9.00 22.5*9.75 20 156/150 KS4000D3650900备注：1、S—“single”的缩写，表单胎；D—“double”的缩写，表双胎。
2、10.00R20、11.00R20、12.00R20高宽比100，11R22.5、12R22.5高宽比90，315/80R22.5高宽比80。
二、载重胎负荷指数与负荷能力对照表LI 143 144 145 146 147 148 149 TLCC （kg ）2725 2800 2900 3000 3075 3150 3250 LI150 151 152 153 154 155 156 TLCC （kg ）3350 3450 3550 3650 3750 3875 4000三、常见载重型轮胎规格说明1、普通断面斜交轮胎11.00-202、普通断面子午线轮胎11.00 R 203、普通断面子午线无内胎轮胎11 R 22.5无内胎轮辋名义直径轮胎名义断面宽度子午线结构代号（Radial 第一个字母） 轮辋名义直径轮胎名义断面宽度子午线结构代号（Radial 第一个字母） 轮辋名义直径 轮胎名义断面宽度4、载重子午线无内胎公制系列轮胎315/80 R 22.5四、轮辋规格说明1、Ⅰ型平底轮辋（FB- I ）8.50 — 202、Ⅱ型平底轮辋（FB-Ⅱ）7.50 V — 203、15°深槽轮辋（15°DC ）22.5 × 8.25轮辋名义直径 轮胎名义断面宽度单件式轮辋代号 轮辋名义直径多件式轮辋代号轮胎名义断面宽度轮辋名义直径 轮胎名义断面宽度FB-Ⅱ型代号多件式轮辋代号 无内胎轮辋名义直径轮胎名义断面宽度子午线结构代号（Radial 第一个字母）轮胎名义高宽比。
几种进行汽车轮胎滚动半径、自由半径、静力半径的常规算法
几种进行汽车轮胎滚动半径、自由半径、静力半径的常规算法汽车轮胎一般依据为以下方法进行计算，主要内容如下：当汽车静止时，汽车车轮中心至轮胎与道路接触面之间的距离称为静力半径，由于轮胎在受到径向载荷的作用，轮胎发生显著变形，所以轮胎静力半径小于自由半径。
一般在汽车速度比较低的时候，可以认为：滚动半径=车轮自由半径=静力半径。
1.自由半径：可以运用公式{H*B*2+in*25.4}/2，其中H代表轮胎截面款，B代表轮胎截面高宽比即扁平率，in代表轮辋的直径尺寸（单位为英寸）。
2.静力半径：自由半径-F/K ,其中F为轮胎上的垂直载荷，k为轮胎的形变系数，可参阅。
或者估算静力半径≈（0.995～0.997）*自由半径3.滚动半径：方法一：实际测试：如以车轮转动圈数与实际车轮滚动距离之间的关系来换算，则滚动半径为r=S/2πn式中n为车轮转动的圈数，S为在转动n圈时车轮滚动的距离。
方法二：依据行业标准测试。
xx轮胎与轮辋技术（E.T.R.T.O）协会推荐用下式计算滚动圆周：即在条件为最大载荷、规定气压与车速在60km/h时的滚动圆周CR=F*d由于滚动周长CR=2πr所以滚动半径为r=F*d/2π其中CR为滚动圆周长；F为计算常数，子午线轮胎为3.05，斜交轮胎为2.99；d代表E.T.R.T.O会员生产轮胎的自由直径。
在德国橡胶企业协会指定的WdK准则中，给出了车速为60km/h时的滚动圆周长为CR,并给出不同车速ua时的滚动周长CR’。
CR’=CR(1+Δua/100)式中Δua=ua-60km/h，亦可套用公式（2）的方法求解，此状态下的滚动半径。
方法三：直接查表参照。

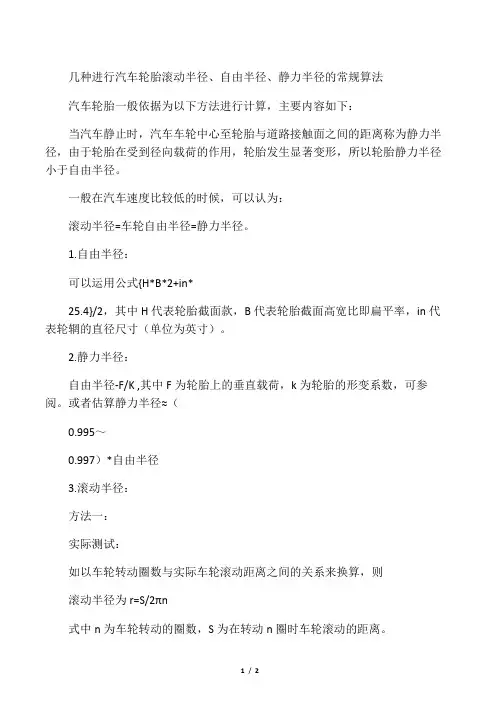

[修订]几种进行汽车轮胎滚动半径、自由半径、静力半径的常规算法
![[修订]几种进行汽车轮胎滚动半径、自由半径、静力半径的常规算法](https://img.taocdn.com/s3/m/44109b9b852458fb760b569c.png)
[修订]几种进行汽车轮胎滚动半径、自由半径、静力半径的常规算法几种进行汽车轮胎滚动半径、自由半径、静力半径的常规算法汽车轮胎一般依据为以下方法进行计算，主要内容如下:当汽车静止时，汽车车轮中心至轮胎与道路接触面之间的距离称为静力半径，由于轮胎在受到径向载荷的作用，轮胎发生显著变形，所以轮胎静力半径小于自由半径。
一般在汽车速度比较低的时候，可以认为:滚动半径 = 车轮自由半径 = 静力半径。
1. 自由半径:可以运用公式{H*B*2+in*25.4}/2，其中H代表轮胎截面款，B代表轮胎截面高宽比即扁平率，in代表轮辋的直径尺寸(单位为英寸)。
2. 静力半径:自由半径-F/K ,其中F为轮胎上的垂直载荷，k为轮胎的轮胎的形变系数，可参阅。
或者估算静力半径?(0.995,0.997)*自由半径3. 滚动半径:方法一:实际测试:如以车轮转动圈数与实际车轮滚动距离之间的关系来换算，则滚动半径为r=S/2πn式中n为车轮转动的圈数，S为在转动n圈时车轮滚动的距离。
方法二: 依据行业标准测试。
欧洲轮胎与轮辋技术(E.T.R.T.O)协会推荐用下式计算滚动圆周:即在条件为最大载荷、规定气压与车速在60km/h时的滚动圆周CR=F*d由于滚动周长CR=2πr所以滚动半径为r=F*d/2π其中CR为滚动圆周长; F为计算常数，子午线轮胎为3.05，斜交轮胎为2.99;d代表E.T.R.T.O会员生产轮胎的自由直径。
在德国橡胶企业协会指定的WdK准则中，给出了车速为60km/h时的滚动圆周长为CR,并给出不同车速ua时的滚动周长CR’。
CR’= CR(1+Δua/10000)式中Δua=ua-60km/h，亦可套用公式(2)的方法求解，此状态下的滚动半径。
方法三:直接查表参照。
卡车轮胎标记解释及外形尺寸
卡车轮胎标记解释及外形尺⼨对于卡车轮胎的外形尺⼨每个轮胎⽣产⼚家都按⾃⼰标⽰显⽰，单位⼀般以英⼨或毫⽶为单位，它们之间都是相通的。
外形尺⼨如下图所⽰。
横截⾯宽度：⽆负载轮胎的最⼤宽度（横截⾯），其中包括在⼀定轮辋上测量的、突出的侧⾯条纹和装饰性图案⽂字。
轮辋直径：⽀撑轮胎胎圈的轮辋基座直径，四舍五⼊到最接近的半英⼨数值，例如22.5英⼨。
轮胎外径：⽆负载的新胎直径（测量外胎相对胎⾯间的直径长度）。
截⾯⾼度：⽆负载轮胎从轮辋基座到外胎⾯表⾯的距离。
扁平⽐：⼀个名义数值，表⽰的是截⾯⾼度除以截⾯宽度的百分⽐。
扁平⽐有时也被称作“系列”。
⾃由半径：⽆负载的新胎直径的⼀半。
负载半径：从轮辋轴⼼线到⽀撑轮胎的路⾯的距离。
轮胎应为适当充⽓，其负载应符合技术数据⼿册中列出的承载和充⽓表格要求。
轮胎变形：⾃由半径减去负载半径。
最⼩轮距：在双胎安装时，两条轮胎的胎⾯中⼼线之间最⼩允许的横向距离滚动周长：轮胎旋转完整⼀周时所进⾏的距离。
这个数据⼀般指的是安装在驱动位置、额定负载和充⽓条件下的有负载轮胎。
轮辋：每个尺⼨为轮胎都指定了允许安装的轮辋。
⽶其林轮胎应该只安装在指定的轮辋上。
⾸先显⽰的轮辋是⾸选轮辋。
请确认轮辋是否符合制造商的技术规格要求。
这些外形标记中，像轮胎宽度、轮胎构造、轮胎强度、负荷指数及速度记号是我们买轮胎时主要关注和了解的。
对应图中的（1、2）、3、5、（6、7）、8。
以上标⽰主要是说明轮胎的技术条件，轮胎上还有其他标记，像品牌商标、产品认证商标以及轮胎结构等。
如下图：还有⼀些轮胎标记有DOT、CCC、KS、JIS等标记，这些都是国家认证标志，是轮胎质量的保证。
通过以上的说明司机朋友们在购买轮胎时就可以轻松的在轮胎表⾯读懂它的含义了。
在此特附载荷指数图表和速度级别图表，以⽅便司机朋友们根据⾃⼰爱车轮胎情况查找。
载荷指数图表与轮胎速度级别图表。
车轮滚动半径计算公式
车轮滚动半径计算公式
一、车轮滚动半径的概念。
车轮滚动半径是指车轮在地面上做纯滚动时，轮心向前移动的距离与车轮转动圈数的比值所对应的半径。
它反映了车轮滚动时实际有效的半径大小，对于车辆的行驶性能分析（如速度计算、里程计算等）有着重要意义。
1. 基本原理。
- 假设车轮滚动了n圈，车轮滚动的距离s（也就是轮心移动的距离）与车轮周长C以及滚动圈数n之间的关系为s = C× n。
- 车轮的周长C = 2π r，其中r为车轮的半径。
- 当我们知道车轮滚动的距离s和滚动圈数n时，可以先求出滚动周长
C=(s)/(n)。
- 又因为C = 2π r，所以滚动半径r=(C)/(2π)=(s)/(2π n)。
2. 实际应用中的近似公式。
- 在实际车辆工程中，由于轮胎存在变形等因素，常用的近似计算公式为
r=(D)/(2)（这里D为车轮的动态滚动直径）。
- 动态滚动直径D可以通过测量车辆行驶一段已知距离s（例如s = 100m），记录车轮在此过程中的滚动圈数n，然后计算D=(s)/(π n)，最后得出滚动半径
r=(D)/(2)=(s)/(2π n)。
- 另一种情况，如果已知轮胎的规格（例如轮胎标记为205/55R16），其中205是轮胎宽度（单位：mm），55是扁平比（即轮胎高度与宽度的百分比），R16表示轮辋直径为16英寸（1英寸= 25.4mm）。
- 首先计算轮胎的总高度H：H = 205×0.55×2+16×25.4（单位：mm），然后滚动半径r=(H)/(2)（这里忽略了轮胎在负载下的变形等复杂因素，是一种近似计算）。
常见汽车轮胎滚动半径
常见汽车轮胎滚动半径车轮半径车轮半径分为自由半径、静力半径和滚动半径。
车轮无载荷时的半径称为自由半径0r 。
汽车轮静止不动时，车轮中心至轮胎与道路接触面之间的距离称为静力半径s r 。
由于轮胎承受径向载荷的作用而发生变形，显然有s r r >0,r r r s ∆-=0。
车轮运动时，汽车运动速度u (s m /)与车轮角速度(s l /)之比值称为车轮滚动半径或动力半径r r (m ),即w r n st t u u r ⨯⨯=∆⨯∆⨯=πωω2/＝(2-15)式中： w n 和s (m )分别为经过时间t 车轮转动圈数和经过的路程。
假设弹性轮胎转过角度ϕ∆，运动距离为x ∆，则由图2－5，可得xr =∆ϕsin 0(2-16)sr r =∆ϕcos 0(2-17)将弹性轮胎的运动与刚性轮向前滚动比较，可的ϕ∆=∆r r x(2-18)由式(2-16)和式(2-18)比较，得到ϕϕ∆∆=sin 0r r r (2-19)当0→∆ϕ，取极限得0r r r =。
如果ϕ∆足够小，正弦函数可用级数展开，由式(2-19)整理为⎪⎭⎫ ⎝⎛∆-=∆∆-∆=2030611)61(ϕϕϕϕr r r r (2-20)同理，式(2-17)中的余弦函数可展开为级数，得⎪⎭⎫⎝⎛∆-=20211ϕr r s 或者⎪⎪⎭⎫ ⎝⎛-=∆0212r r s ϕ (2-21)将式(2-21)代入式(2-20)，则s s r r r rr r r 31321311000+=⎪⎪⎭⎫ ⎝⎛⎪⎪⎭⎫ ⎝⎛--= (2-22)用式(2-22)可从轮胎的自由半径0r 和静力半径s r 求得滚动半径r r 。
对汽车进行动力学分析时应该使用静力半径s r ；而在进行运动学分析时，采用滚动半径r r 。
在实际应用中，一般不考虑它们的差别，统称为滚动半径r 。
即认为rr r s r ≈≈ (2-22)。
各型号轮胎滚动半径
国产轮胎规格注：1、新胎外直径公差为±1％，断面宽度公差为±3％。
表中所示为单胎使用时负荷。
2.由于轮胎在额定载荷下的静半径约等于轮胎的滚动半径,故在此表中,若静半径已经提供的则把其视为滚动半径使用,若未提供则滚动半径取"滚动半径"拦中的值.3." 滚动半径"栏中的轮胎滚动半径均由自由半径乘以相应轮胎变形系数得出(自由半径均来源于厂家提供的参数),各型号轮胎变形系数的取值如下:*轮辋直径为22.5的取变形系数为0.932,其余的取0.923,4.部分轮胎的滚动半径还未标出,望大家以后进行补充.种类轮胎规格断面宽外直径 mm应气压额定载荷下的静半径滚动半径 mm普通花纹加深花纹越野花纹×0(厂家提供值)mm (计算值)mm12.00-2431512251247#斜交轮胎14.00-2037512401265#572 13.00-2034011771200#543 12.00-2031511251145#51611.00-20293108511001105#49910.00-20278105510671073#4869.00-20259 101810301038#4718.25-20235974982992#450 7.50-20215935952#432 7.00-20200904920#417 9.00-16255890411 8.25-162358553977.50-16215805372 7.00-16200775358 6.50-16185750346 6.00-161707303376.00-151********7.50-14190691319 7.00-14178669309 6.50-14180705325 6.00-14170680314 6.70-131********5.60-131********6.00-12156574265 5.00-121435682624.50-121275452525.00-10143517239子午线轮胎6.00R152********7.00R152********8.25R152********6.50R161857503467.00R162007753587.50R162158053728.25R162308603978.50R17.5210806372 8.00R19.5203865399 7.00R202009044177.50R202159354328.25R202329714489.00R20259101847110.00R20278105548611.00R20293108549912.00R20315112351613.00R20340117754314.00R203751240572 8.00R22.520693643610.00R22.5254101947611.00R22.5279105549112.00R22.5300108550413.00R22.5320114651611.00R24.52791103385/65R22.53891072315/80R22.53121072295/75R22.52981012295/80R22.52981041285/75R24.52831064275/80R22.5206936P265/75R15267779255/50R16265662255/65R16260728255/70R22.5255930245/70R19.5248839391235/75R17.5233797373235/65R17240689P235/75R15235733225/70R16228610225/70R19.5226811382225/75R15223678ST225/75R15223719215/75R15216664215/75R17.5211767360 ST215/75R14216678215/80R16216750205/ 50R15214587205/ 50R16 214612205/ 55R16 214632205/60R15209627205/65R15209647205/65R150217647205/ 70R14209644205/75R14C203664ST205/75R14203664ST205/75R15203689195/60R14201590195/70R14201630195/50R15201577195/65R15201635195/ 60R15 201615195/ 60R15 201635195/50R15201577195/70R15C201655185/60R14189578185/65R14189596185/70R13189590185/70R13184652175/ 60R14 177560175/70R13184576ST175/80R13177610165/ 60R14170544165/ 65R14 170570165/6513170544165/70R13170562165/70R40170588155/65R13157532145/70R1215050931?10.5R15LT268775155R13158576185R14C188652195R14C198668。
几种进行汽车轮胎滚动半径、自由半径、静力半径的常规算法
几种进行汽车轮胎滚动半径、白由半径、静力半径的常规算法汽车轮胎一般依据为以下方法进行计算，主要内容如下：当汽车静止时，汽车车轮中心至轮胎与道路接触面之间的距离称为静力半径，由于轮胎在受到径向载荷的作用，轮胎发生显著变形，所以轮胎静力半径小于自由半径。
一般在汽车速度比较低的时候，可以认为：滚动半径=车轮自由半径=静力半径。
1.自由半径：可以运用公式{H*B*2+in*25.4}/2 ，其中H代表轮胎截面款，B代表轮胎截面高宽比即扁平率，in代表轮输的直径尺寸(单位为英寸)。
2.静力半径：自由半径-F/K，其中F为轮胎上的垂直载荷，k为轮胎的轮胎的形变系数，可参阅。
或者估算静力半径Q ( 0.995〜0.997) *自由半径3.滚动半径：方法一：实际测试：如以车轮转动圈数与实际车轮滚动距离之间的关系来换算，则滚动半径为r=S/2兀n式中n为车轮转动的圈数，S为在转动n圈时车轮滚动的距离。
方法二：依据行业标准测试。
欧洲轮胎与轮输技术(E.T.R.T.O)协会推荐用下式计算滚动圆周：即在条件为最大载荷、规定气压与车速在60km/h时的滚动圆周CR=F*d由于滚动周长CR=2"所以滚动半径为r=F*d/2兀其中CR为滚动圆周长；F为计算常数，子牛线轮胎为3.05,斜交轮胎为2.99; d 代表E.T.R.T.O会员生产轮胎的自由直径。
在德国橡胶企业协会指定的WdK准则中，给出了车速为60km/h时的滚动圆周长为CR,并给出不同车速ua时的滚动周长CR。
CR =CR(1+A ua/10000)式中△ ua=u-60km/h,亦可套用公式(2)的方法求解，此状态下的滚动半径。
方法三：直接查表参照。
常见汽车轮胎演动半径轮胎规格（m ）轮胎规格（m ）.50-12ULT0. 2647.50-20 0.454 155/80R12 0. 268.00-10ULTO.250B.25-20 0.472 165/70R13 0. 273.5O-13LT 0.2949.00-20 0.493 175R13LT 0. 290.5O-14LT 0.34610.00-20 0. 509 185R14LT 0. 318.50-16LT 0.393155R12LT 0. 2670.275B.25R2O 0.462 175/70R13 0. 280 0.3349.00R20 0.484 185/60R14 0. 281 .50— 15LT 0. 358 10.00R20 0. 500 145/7OR12 0. 247 .5OR15LT 0.355 11.00-20 0. 522 185/70R13 0. 286 .50-16LT 0.367 11.00R20 0. 512 195/60R14 0. 286 .50R16LT 0. 36012.00-20 0. 541 195/75R14 0. 315 0.367 12.00R20 0. 531 215/70R14 0. 319 0.379145R12LT 0. 262 215/70R150. 3320.439155R13LT 0. 278。
载货汽车和客车轮辋规格系列-最新国标
载货汽车和客车轮辋规格系列1范围本文件规定了载货汽车和客车车轮与轮胎配合部分的轮辋规格、轮廓和尺寸。
本文件适用于载货汽车和客车车轮轮辋。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2933 充气轮胎用车轮和轮辋的术语、规格代号和标志（GB/T2933-2009， ISO 3911:2004 ，IDT）GB/T 3487 乘用车轮辋规格系列（GB/T 3487-20XX，ISO 4000-2: 2021， Passenger car tyres and rims — Part 2: Rims, MOD）3术语和定义GB/T 2933界定的术语和定义适用于本文件。
4轮辋轮廓尺寸代号轮辋轮廓尺寸代号见图1。
标引符号说明：A–轮辋标定宽度 P–胎圈座宽度B–轮缘宽度 R1–轮缘结合半径C–轮缘半径位置尺寸 R2–轮缘半径D–轮辋标定直径 R3–胎圈座圆角半径D F–胎圈座平峰直径 R4–槽顶圆角半径D R–胎圈座圆峰直径 R5–槽底圆角半径F1，F2–轮辋上气门嘴孔位置尺寸 R6–轮缘边缘圆角半径G–轮缘高度 R7–槽侧圆角半径H–槽底深度 V–气门嘴孔或槽的尺寸L–槽底宽度α–槽底角度M–槽的位置尺寸β–胎圈座角度注1：标注*的尺寸与轮胎在轮辋上的装、拆有关，是轮辋槽的最小轮廓尺寸和位置尺寸。
注2：安装侧，即轮胎从这一侧装入轮辋或从这一侧拆下轮胎。
对于多件式轮辋，安装侧是可拆卸的轮缘和胎圈座一侧。
图1 轮辋轮廓尺寸代号55° 深槽轮辋（5° DC）5.1B型、J型轮辋B型、J型轮辋轮廓及尺寸应符合GB/T 3487的规定。
5.2K型轮辋5.2.1 轮辋轮廓及尺寸轮辋轮廓的尺寸和公差应符合图2、表1和表2规定。
可选的胎圈座轮廓及尺寸应符合图3和表3规定。
各型轮胎滚动半径.doc
种类斜交轮胎规格合肥断面宽±3.5% 外直径±1.0% 滚动半径14.00-20 375 1240 590.38217 13.00-20 340 1177 560.3869412.00-24 315 1225 583.24045 12.00-20 315胖535.62898112511.00-20 293 1085 516.58439 10.00-20 278 1055 502.30096 9.00-20 259 1018 484.68471 9.00-16 255 890 423.74204 8.25-20 235 974 463.73567 8.25-16 235 855 407.07803 7.50-20 215 935 445.1672 7.50-16 215 805 383.27229 7.50-14 190 691 328.99522 7.00-20 200 904 430.40764 7.00-16 200 775 368.98885 7.00-14 178 669 318.5207 6.70-13 170 658 313.28344 6.50-16 185 750 357.08599 6.50-14 180 705 335.66083 6.00-16 170 730 347.56369 6.00-15 170 705 335.66083 6.00-14 170 680 323.75796 6.00-12 156 574 273.28981 5.60-13 145 600 285.66879 5.00-12 143 568 270.43312 5.00-10 143 517 246.15127 4.50-12 127 545 259.482486.00R15 200 750 364.251596.50R16 185 750 364.251597.00R15 200 750 364.25159 7.00R16 200 775 376.39331 7.00R20 200 904 439.04459 7.50R16 215 805 390.963387.50R20 215 935 454.100328.00R19.5 203 865 420.1035 8.00R22.5 206 936 454.58599 8.25R15 236 847 411.36146 8.25R16 230 860 417.67516 8.25R20 232 971 471.584398.50R17.5 210 806 391.449049.00R20 259 1023 496.8391710.00R20 278 1054 511.894910.00R22.5 254 1019 494.896511.00R20 293 1088 528.40764 11.00R22.5 279 1055 512.3805711.00R24.5 279 1103 535.6926812.00R20 315 1123 545.4060512.00R22.5 300 1082 525.4936313.00R22.5 320 1146 556.5764313.00R20 340 1177 571.6321714.00R20 375 1240 602.2293385/65R22.5 389 1072 520.63694315/80R22.5 312 1072 520.63694295/75R22.5 298 1012 491.49682295/80R22.5 298 1041 505.58121285/75R24.5 283 1064 516.75159275/80R22.5 206 936 454.58599P265/75R15 267 779 378.33599255/50R16 265 662 321.51274255/65R16 260 728 353.56688255/70R22.5 255 930 451.67197245/70R19.5 248 839 407.47611235/75R17.5 233 797 387.07803235/65R17 240 689 334.6258P235/75R15 235 733 355.99522225/70R16 228 610 296.25796 子午线轮胎225/70R19.5 226 811 393.87739 225/75R15 223 678 329.28344ST225/75R15 223 719 349.19586215/75R15 216 664 322.48408215/75R17.5 211 767 372.50796ST215/75R14 216 678 329.28344215/80R16 216 750 364.25159205/ 50R15 214 587 285.08758205/ 50R16 214 612 297.2293205/ 55R16 214 632 306.94268205/60R15 209 627 304.51433205/65R15 209 647 314.22771205/65R150 217 647 314.22771205/ 70R14 209 644 312.7707205/75R14C 203 664 322.48408ST205/75R14 203 664 322.48408ST205/75R15 203 689 334.6258195/60R14 201 590 286.54459195/70R14 201 630 305.97134195/50R15 201 577 280.23089195/65R15 201 635 308.39968195/ 60R15 201 615 298.68631195/ 60R15 201 635 308.39968195/50R15 201 577 280.23089195/70R15C 201 655 318.11306185/60R14 189 578 280.71656185/65R14 189 596 289.4586185/70R13 189 590 286.54459185/70R13 184 652 316.65605175/ 60R14 177 560 271.97452175/70R13 184 576 279.74522ST175/80R13 177 610 296.25796165/ 60R14 170 544 264.20382165/ 65R14 170 570 276.83121165/6513 170 544 264.20382165/70R13 170 562 272.94586165/70R40 170 588 285.57325155/65R13 157 532 258.3758145/70R12 150 509 247.2054131?10.5R15LT 268 775 376.39331 155R13 158 576 279.74522185R14C 188 652 316.65605195R14C 198 668 324.42675注： 1、新胎外直径公差为±1％，断面宽度公差为±3％。
各型 轮胎滚动半径
种类规格断面宽±3.5%外直径±1.0%滚动半径14.00-203751240590.3821713.00-203401177560.3869412.00-243151225583.2404512.00-203151125535.62898 11.00-202931085516.58439 10.00-202781055502.30096 9.00-20259 1018484.684719.00-16255890423.742048.25-20235974463.735678.25-16235855407.078037.50-20215935445.16727.50-16215805383.272297.50-14190691328.995227.00-20200904430.407647.00-16200775368.988857.00-14178669318.52076.70-131********.283446.50-16185750357.085996.50-14180705335.660836.00-16170730347.563696.00-151********.660836.00-14170680323.757966.00-12156574273.289815.60-131********.668795.00-12143568270.433125.00-10143517246.151274.50-12127545259.482486.00R152********.251596.50R16185750364.251597.00R152********.251597.00R16200775376.393317.00R20200904439.044597.50R16215805390.963387.50R20215935454.100328.00R19.5203865420.10358.00R22.5206936454.585998.25R152********.361468.25R16230860417.675168.25R20232971471.584398.50R17.5210806391.449049.00R202591023496.8391710.00R202781054511.894910.00R22.52541019494.896511.00R202931088528.4076411.00R22.52791055512.3805711.00R24.52791103535.6926812.00R203151123545.40605斜交轮胎合肥胖12.00R22.53001082525.4936313.00R22.53201146556.5764313.00R203401177571.6321714.00R203751240602.2293385/65R22.53891072520.63694315/80R22.53121072520.63694295/75R22.52981012491.49682295/80R22.52981041505.58121285/75R24.52831064516.75159275/80R22.5206936454.58599P265/75R152********.33599255/50R16265662321.51274255/65R16260728353.56688255/70R22.5255930451.67197245/70R19.5248839407.47611235/75R17.5233797387.07803235/65R17240689334.6258P235/75R152********.99522225/70R16228610296.25796225/70R19.5226811393.87739子午线轮胎225/75R152********.28344ST225/75R152********.19586215/75R152********.48408215/75R17.5211767372.50796ST215/75R14216678329.28344215/80R16216750364.25159205/ 50R152********.08758205/ 50R16214612297.2293205/ 55R16214632306.94268205/60R152********.51433205/65R152********.22771205/65R150217647314.22771205/ 70R14209644312.7707205/75R14C203664322.48408ST205/75R14203664322.48408ST205/75R152********.6258195/60R14201590286.54459195/70R14201630305.97134195/50R152********.23089195/65R152********.39968195/ 60R152********.68631195/ 60R152********.39968195/50R152********.23089195/70R15C201655318.11306185/60R14189578280.71656185/65R14189596289.4586185/70R131********.54459185/70R131********.65605175/ 60R14177560271.97452175/70R131********.74522ST175/80R131********.25796165/ 60R14170544264.20382165/ 65R14170570276.83121165/6513170544264.20382165/70R131********.94586165/70R40170588285.57325155/65R131********.3758145/70R12150509247.2054131?10.5R15LT268775376.39331 155R131********.74522185R14C188652316.65605195R14C198668324.42675注：1、新胎外直径公差为±1％，断面宽度公差为±3％。
各型号轮胎滚动半径[1]
![各型号轮胎滚动半径[1]](https://img.taocdn.com/s3/m/28e3d7f081c758f5f61f6754.png)
种类规格断面宽±3.5%外直径±1.0%滚动半径14.00-203751240590.3821713.00-203401177560.3869412.00-243151225583.2404512.00-203151125535.6289811.00-202931085516.5843910.00-202781055502.300969.00-20259 1018484.684719.00-16255890423.742048.25-20235974463.735678.25-16235855407.078037.50-20215935445.16727.50-16215805383.272297.50-14190691328.995227.00-20200904430.40764斜交轮胎7.00-16200775368.988857.00-14178669318.52076.70-131********.283446.50-16185750357.085996.50-14180705335.660836.00-16170730347.563696.00-151********.660836.00-14170680323.757966.00-12156574273.289815.60-131********.668795.00-12143568270.433125.00-10143517246.151274.50-12127545259.482486.00R152********.251596.50R16185750364.251597.00R152********.251597.00R16200775376.393317.00R20200904439.044597.50R16215805390.963387.50R20215935454.100328.00R19.5203865420.10358.00R22.5206936454.585998.25R152********.361468.25R16230860417.675168.25R20232971471.584398.50R17.5210806391.449049.00R202591023496.8391710.00R202781054511.894910.00R22.52541019494.896511.00R202931088528.4076411.00R22.52791055512.3805711.00R24.52791103535.6926812.00R203151123545.4060512.00R22.53001082525.4936313.00R22.53201146556.5764313.00R203401177571.6321714.00R203751240602.2293385/65R22.53891072520.63694315/80R22.53121072520.63694295/75R22.52981012491.49682295/80R22.52981041505.58121285/75R24.52831064516.75159275/80R22.5206936454.58599P265/75R152********.33599255/50R16265662321.51274255/65R16260728353.56688255/70R22.5255930451.67197245/70R19.5248839407.47611235/75R17.5233797387.07803235/65R17240689334.6258P235/75R152********.99522225/70R16228610296.25796225/70R19.5226811393.87739子午线轮胎225/75R152********.28344ST225/75R152********.19586215/75R152********.48408215/75R17.5211767372.50796ST215/75R14216678329.28344215/80R16216750364.25159205/ 50R152********.08758205/ 50R16214612297.2293205/ 55R16214632306.94268205/60R152********.51433205/65R152********.22771205/65R150217647314.22771205/ 70R14209644312.7707205/75R14C203664322.48408ST205/75R14203664322.48408ST205/75R152********.6258195/60R14201590286.54459195/70R14201630305.97134195/50R152********.23089195/65R152********.39968195/ 60R152********.68631195/ 60R152********.39968195/50R152********.23089195/70R15C201655318.11306185/60R14189578280.71656185/65R14189596289.4586185/70R131********.54459185/70R131********.65605175/ 60R14177560271.97452175/70R131********.74522ST175/80R131********.25796165/ 60R14170544264.20382165/ 65R14170570276.83121165/6513170544264.20382165/70R131********.94586165/70R40170588285.57325155/65R131********.3758145/70R12150509247.2054131?10.5R15LT268775376.39331 155R131********.74522185R14C188652316.65605195R14C198668324.42675注：1、新胎外直径公差为±1％，断面宽度公差为±3％。
轮胎滚动半径计算公式
轮胎滚动半径计算公式
轮胎滚动半径计算公式为：滚动半径=车轮自由半径=静力半径。
车轮滚动半径计算方法：
1、轮胎的滚动半径就是车轮滚动时用来计算的等价半径，其用来计算的圆周长度等于车轮实际滚动距离。
车轮转动圈数与实际车轮滚动距离之间的关系来换算，则可求的车轮的滚动半径为
rr=S\/2πn。
式中n为车轮转动的圈数，S为在转动nw圈时车轮滚动的距离。
滚动半径应由试验测得，也可作近似估算；
2、轮胎滚动半径计算汽车静止时，车轮中心至轮胎与道路接触面之间的距离称为静力半径rg，由于径向载荷的作用，轮胎发生显著变形，所以静力半径小于自由半径。
如以车轮转动圈数与实际车轮滚动距离之间的关系来换算，则可球的车轮的滚动半径为
rr=S\/2πnw式中nw为车轮转动的圈数，S为在转动nw圈时车轮滚动的距离。
滚动半径应由试验测得，也可作近似估算；
3、计算滚动圆周：CR=Fd其中d代表E.T.R.T.O会员生产轮胎的自由直径，F为计算常数，子午线轮胎为3.05，斜交轮胎为2.99以上公式条件为最大载荷、规定气压与车速在60km\/h时的滚动圆周，故滚动半径为rr=Fd\/2π。
