最新透镜作图题含答案
人教版八年级物理《透镜及其应用》经典作图题(含详细解析)
人教版八年级物理《透镜及其应用》经典作图题（含详细解
析）
1如图，方框内填上适当的光学元件．
解答：解：对于前五幅图，光线能够经光学元件透过去，所以前五幅图中可能为透镜．（1）（3）图的折射光线比起入射光线更加远离主光轴，所以这些透镜对光线有发散作用，因此填凹透镜．
（2）（4）（5）图的折射光线比入射光线向主光轴靠拢，所以这些透镜对光线有会聚作用，因此填凸透镜．
（6）图中的光学元件不能使光线透过，但能改变光路，所以该图中是平面镜．
故答案为：
2完成图中的光路图．
解答：解：①平行于主光轴的光线经凸透镜折射后折射光线通过焦点；
②平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点；
③过焦点的光线经凸透镜折射后折射光线平行于主光轴；
④指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴；
⑤过光心的光线经凸透镜后其传播方向不变；
⑥过光心的光线经凹透镜后其传播方向不变．如下图所示：
3 请在图中填透镜、面镜．
解答：解：（1）光线经过第一个透镜后变得会聚，所以是凸透镜；原来发散的光线经过第二个透镜后变成平行光线，比原来会聚了，所以是凸透镜；平行光线经过第三个透镜后变得发散，所以是凹透镜，如下图所示：
（2）原来发散的光线经过第一个框后变成平行光线，比原来会聚了，所以是凸透镜；经过第二个框后仍然是平行光线，只是改变了传播方向，所以是平面镜；平行光线经过第三个框后变得发散，所以是凹透镜．
答案如下图所示：
（3）原来发散的光线经过第一个框后变成平行光线，比原来会聚了，所以是凸透镜；经过第二个框后仍然是平行光线，只是改变了传播方向，所以是平面镜；平行光线经过第三个框后变得发散，所以是凹透镜．
答案如下图所示：。
专题训练 透镜作图题(含答案和解析)
绝密★启用前专题训练透镜作图1.如图1和图2所示的是光通过某种透镜前后的传播情况．请在图1和图2中的虚线框中分别画出适当类型的透镜示意图。
2.请在如图所示的甲乙方框中分别填入合适的透镜。
3.画出图中入射光线通过透镜后的折射光线。
4.如图所示，(两透镜焦距相同)根据已知光线画出原先的入射光线和后来的折射光线。
5.请画出光源S发出的光线SA通过凸透镜后的光路图。
(表示凸透镜，作图时请保留必要的辅助光线，只画出折射光线的不给分)6.如图所示，凸透镜与水面平行，一侧的焦点恰好在水面上，水中一束入射光线射向凸透镜的焦点，请画出这束光线发生折射后的光路图。
7.如图所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中，请作出通过凸透镜的入射光线，以及折射入水后的光线(方向大致符合物理规律即可)。
8.如图所示，一条光线经平面镜反射后，过凸透镜的焦点F射向凸透镜。
请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线。
9.如图乙所示，ab是光源S射向平面镜后的一条反射光线，并射向凹透镜的焦点F.S′是光源S在平面镜中的像。
请画出：光源S的位置、ab的入射光线和ab经凹透镜的折射光线。
10.如图所示，点光源S发出的一条光线经平面镜反射后恰好通过凸透镜的焦点，请画出该条光线的反射光线及经过凸透镜后的折射光线的光路图。
11.请画出由S点发出的光经过凸透镜后的折射光线。
12.图中O为凸透镜的光心，F为焦点，请画出烛焰上的S发出的三条光线(中间一条光线平行于主光轴)经凸透镜后的出射光线，并确定其像的位置S′。
13.凸透镜的成像规律可以通过画光路图去理解。
在光路图中凸透镜用甲图表示，O点为光心，F为焦点，图乙中A′B′是物体AB经透镜所成的像。
B、B′两点到光心的距离均为2f。
(1)请画出图乙中这两条入射光线的出射光线，完成凸透镜成像的光路图；(2)在图乙中，设物体AB的高度为ℎ1，物体经透镜所成的像的高度为ℎ2，物理学中将ℎ2、ℎ1的比值称为放大率，用字母n表示，试运用几何知识证明n=1。
中考物理之透镜作图(含解析)
透镜作图一、作图题（共43题；共238分）1.如图为某望远镜内部部分光路图，物镜是凸进镜，O为光心，F为物镜焦点，焦距为500mm。
（1）在图中画出光线a、b经物镜折射前的入射光线。
（2）目镜是________透镜(选填“凹”、“凸“)。
（3）用此望远镜观测月球时，月球经物镜成一个________(选填“倒立”、“正立“)________(选填“放大”、“等大”“缩小”)的像。
2.完成图中的光路。
3.凸透镜如图所示，MN为主光轴，O点为光心，F点为焦点，请在图中画出三条光线的折射光线，并作出物点S的像点S′（注意保留作图痕迹）4.有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后，反射光线为a，如图所示。
请在图中画出：（1）凸透镜的焦点F；（2）点光源S的位置；（3）光线a经过凸透镜后的折射光线。
5.在图甲中,F是透镜的焦点a、b是烛焰发出的两条光线，a与两焦点连线平行,b经过透镜中心。
请作出a、b两条光线通过透镜之后的光路图。
6.在下图中画出人射光线经过凹透镜后的折射光线；7.从焦点射向凸透镜的一束光如图所示，请画出通过透镜后的光线。
8.如图，S是点光源。
正确画出从点光源S发出的两条射向凸透镜的光线，以及其通过凸透镜折射后的光线（要求两条光线不能重复）。
9.如图所示，平面镜垂直于凸透镜主光轴且在凸透镜右侧焦点上，请把光路补充完整。
10.图中，F和O分别为凸透镜的焦点和光心，请将两条光线的光路图补充完整。
11.如图，请完成光线通过凸透镜的光路图。
12.如图，光线a平行于凸透镜的主光轴，光线b过光心，请在图中作出光线a、b经过凸透镜后的折射光线；13.如图所示，凸透镜斜放，其主光轴与水平成45°角，F是焦点。
一条入射光线，经过凸透镜折射后，入射到水平放置的平面镜上被反射，已知折射光线BO与水平成45°角，请完成光路图，画出入射到凸透镜的入射光线和经平面镜反射的反射光线14.请将光路图补充完整。

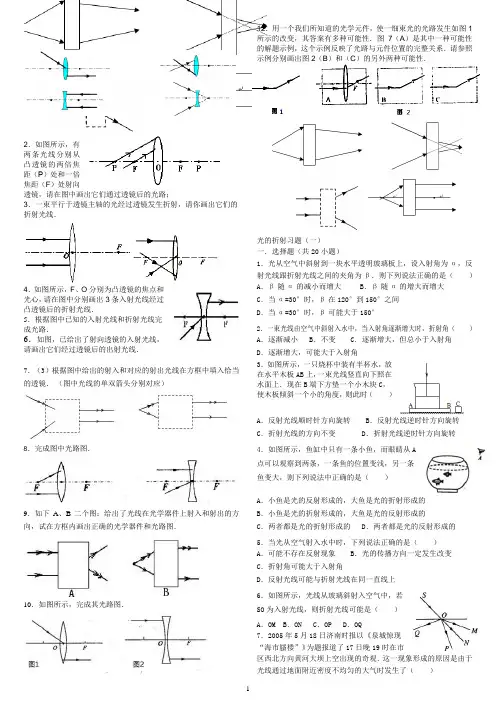

透镜作图及折射习题
1 -类型一、透镜作图： 1．完成透镜的光路图．2．如图所示，有两条光线分别从凸透镜的两倍焦距（Ρ）处和一倍焦距（F ）处射向透镜，请在图中画出它们通过透镜后的光路；3．一束平行于透镜主轴的光经过透镜发生折射，请你画出它们的折射光线．4．如图所示，F 、O 分别为凸透镜的焦点和光心，请在图中分别画出3条入射光线经过凸透镜后的折射光线．5．根据图中已知的入射光线和折射光线完成光路．6．如图，已给出了射向透镜的入射光线，请画出它们经过透镜后的出射光线．7．（3）根据图中给出的射入和对应的射出光线在方框中填入恰当的透镜． （图中光线的单双箭头分别对应）8．完成图中光路图．9．如下A 、B 二个图：给出了光线在光学器件上射入和射出的方向，试在方框内画出正确的光学器件和光路图．10．如图所示，完成其光路图．12．用一个我们所知道的光学元件，使一细束光的光路发生如图1所示的改变，其答案有多种可能性．图7（A ）是其中一种可能性的解题示例，这个示例反映了光路与元件位置的完整关系．请参照示例分别画出图2（B ）和（C ）的另外两种可能性．光的折射习题（一） 一．选择题（共20小题）1．光从空气中斜射到一块水平透明玻璃板上，设入射角为α，反射光线跟折射光线之间的夹角为β．则下列说法正确的是（ ） A ．β随α的减小而增大 B ．β随α的增大而增大 C ．当α=30°时，β在120°到150°之间 D ．当α=30°时，β可能大于150°2．一束光线由空气中斜射入水中，当入射角逐渐增大时，折射角（ ） A ．逐渐减小 B ．不变 C ．逐渐增大，但总小于入射角 D ．逐渐增大，可能大于入射角3．如图所示，一只烧杯中装有半杯水，放在水平木板AB 上，一束光线竖直向下照在水面上．现在B 端下方垫一个小木块C ，使木板倾斜一个小的角度，则此时（ ）A ．反射光线顺时针方向旋转B ．反射光线逆时针方向旋转C ．折射光线的方向不变D ．折射光线逆时针方向旋转 4．如图所示，鱼缸中只有一条小鱼，而眼睛从A 点可以观察到两条，一条鱼的位置变浅，另一条鱼变大，则下列说法中正确的是（ ） A ．小鱼是光的反射形成的，大鱼是光的折射形成的 B ．小鱼是光的折射形成的，大鱼是光的反射形成的 C ．两者都是光的折射形成的 D ．两者都是光的反射形成的 5．当光从空气射入水中时，下列说法正确的是（ ） A ．可能不存在反射现象 B ．光的传播方向一定发生改变 C ．折射角可能大于入射角D ．反射光线可能与折射光线在同一直线上6．如图所示，光线从玻璃斜射入空气中，若SO 为入射光线，则折射光线可能是（ ） A ．OM B ．ON C ．OP D ．OQ7．2005年5月18日济南时报以《泉城惊现“海市蜃楼”》为题报道了17日晚19时在市区西北方向黄河大坝上空出现的奇观．这一现象形成的原因是由于光线通过地面附近密度不均匀的大气时发生了（ ）A．光的直线传播 B．光的反射 C．光的折射 D．光的色散8．下列说法正确的是（）A．光不是电磁波，但是可以在真空中传播B．从不同位置能看到黑板上的字，是镜面反射的结果C．阳光通过棱镜分解成各种颜色的光，说明白光是由色光组成的D．阳光通过茂密的树叶缝隙在地面形成“亮斑”，说明光发生了折射9．同学们在学习光现象过程中有许多说法，我们从中选出四种：①光在真空中的传播速度约为3×108 m/s，光年是一个非常大的时间单位；②将红色滤色镜（即红色玻璃）挡在照相机镜头前给一株绿叶红花的玫瑰拍照，照片上该花卉的颜色是黑叶红花；③紫外线最显著的性质是它能使荧光物质发光；④光的三原色是红、黄、蓝．对这些说法正误的判断，都正确的是（）A．①②③④都正确B．②③正确，①④错误C．①②④正确，③错误D．③正确，①②④错误10．在阳光下鲜艳可爱的红玫瑰，移至室内用绿光照射时就没有了光彩，其主要原因是红玫瑰（）A．只反射红色光B．只吸收红色光C．能反射各种色光D．能吸收各种色光11．电影院白色的电影银幕上被染红一块，则被染红的区域在放映电影的过程中将（）A．可反射各种颜色的色光 B．只反射除红光之外其它颜色的色光C．该区域一直是红色的 D．只反射红色的色光12．一个演员在舞台上演出．当舞台上方的红色追光灯照射到她时，观众看到她一身艳丽的红色服装；当灯光操作员改用绿色追光灯照射她时，观众看到她上装为绿色而裙子为黑色．那么，这位演员服装的实际颜色是（）A．上装和裙子都是红色 B．上装和裙子都是绿色C．上装为绿色，裙子为黑色 D．上装为白色，裙子为红色13．一群少先队员系着红领巾，穿着白上衣、黑裤子，在舞台上表演节目．如果没有其他任何光源，只在蓝色的追光灯照射下，观众看到的是（）A．红领巾、白上衣、蓝裤子B．黑领巾、蓝上衣、黑裤子C．红领巾、蓝上衣、黑裤子D．都是蓝色的14．电视机的遥控器是通过发射一种不可见光来传递信息，实现对电视机的控制．这种不可见光是（）A．γ射线B．X射线C．紫外线D．红外线15．红外线和紫外线的应用非常广泛，下列仪器中，属于利用紫外线工作的是（）A．电视遥控器 B．医用“B超机” C．验钞机 D．夜视仪16．下列说法中不正确的是（）A．彩电画面上的丰富色彩是由三原色光混合而成的B．透明物体的颜色由通过它的色光决定C．人眼可以看见紫外线 D．验钞机应用了紫外线17．透镜在生活中很常见，仔细观察下面四幅图，凸透镜是（）A．B ．C ．D ．18．关于透镜，下列说法中不正确的是（）A．凸透镜和凹透镜都有焦点，凸透镜有实焦点，凹透镜有虚焦点B．凹透镜对光线有发散作用，但通过凹透镜的光线也可能会聚在一点C．凸透镜对光线有会聚作用，因此通过凸透镜的光线都一定会聚在一点D．平行于主光轴的光线，通过凸透镜后一定经过焦点19．让凸透镜正对着太阳光，拿一张白纸在它的另一侧从透镜处缓慢远离透镜，如图，这时在白纸上可看到的现象是（）A．白纸上有缩小的光斑（小亮点），光斑大小不变B．白纸上的光斑先变大，再变小 C．白纸上的光斑先变小，再变大D．以上说法都不正确20．放在凸透镜主轴上焦点以内的点光源S发出的光．通过凸透镜后的光路如图所示．则下列说法正确的是（）A．凸透镜可以对光线起发散作用B．凸透镜只对平行于主光轴的光线起会聚作用C．通过凸透镜后的光线是发散的，因为凸透镜的作用是对光线起发散作用D．通过凸透镜后的光线发散程度比原来小．仍然是会聚的一种现象二．填空题（共3小题）21．如图所示，MN是介质A和B的分界面，其中之一是空气，一束光从介质A入射到介质B，折射角为度，空气是介质（填“A”或“B”）22．水鸟在捕鱼时，鱼也能看到水鸟，这说明在光的折射现象中，光路是．23．如图所示各种透镜中是凸透镜，而是凹透镜．凸透镜、凹透镜和平面镜中，能够会聚太阳光的是镜，能成实像的是镜．三．解答题（共7小题）24．如图所示，图中有两架飞机，其中一架是实际飞机所在位置，另一架是从潜水艇上观察到该飞机的像，请用作图法指出A、B两架飞机中，哪架飞机是实际飞机，哪一架是它的像．25．如图，S为水中一发光点，S′是它在水中的虚像，已知一条入射光线和另一条折射光线，请在图中分别画出对应的折射光线和入射光线．26．（1）如图1所示，湖底A点发出一束光斜射向水面．请画出该束光进入空气后的大致光路图．（2）“猴子望月”的故事家喻户晓，小猴子看见水中月亮之后惊呼“月亮掉水里了”，惹得众猴子争相捞月．如图2所示，小猴子的眼睛用点A表示，小猴子看见的水中月亮，用点B表示，请你画出小猴子看见水中月亮的光路图，要求画出真实的位置（用点C 表示），并保留必要的作图痕迹．27．（1）如图所示，OA´是光线AO 的折射光线，请画出入射光线BO 的折射光线OB´．（2）图中给出了光从空气斜射入某种介质时的反射光线和折射光线，请画出入射光线． （3）如图所示的是一条经水面反射后的光线，画出其入射光线的准确方向及对应的折射光线的大致方向．28．（1）如图所示，人眼在A 处看到B′处有一白色鹅卵石，若从A 处用激光手电筒的激光来照射到鹅卵石上，请画出从A 处射出的激光照到白色鹅卵石上的光路图．（2）如图所示，发光点S 发出的一条射向水中的光线，在水面发生折射后，经过P 点．请在图中大致作出入射光线及其相应的折射光线．（3）如图所示，发光点S 发出一条射向水中的光线，在水面发生反射和折射后，反射光线经过P点．请在图中作出入射光线、反射光线及大致方向的折射光线． 29．如图所示，玻璃水缸底部C 点处有一块小雨花石，人眼在A 点看到雨花石在B 点，要使从A 点射出来的一束极细的激光能照到缸底的雨花石上，请画出光路图．30．如图甲所示，冬冬在探究光的色散现象时，看到白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带，冬冬对产生的原因进行了思考：这是由于不同的色光在通过三棱镜时发生光的 （填“反射”或“折射”）程度不同而造成的．受此启发，在用“平行光聚焦法”测量凸透镜的焦距时，冬冬想：如果分别用红光和紫光平行于同一个凸透镜的主光轴入射，如图乙所示，红光、紫光对凸透镜的焦距肯定是不同的．请你说出，其中 色光对凸透镜的焦距较大，你推断的理由是 ．光的折射综合练习1．夏季，当你在河岸边漫步时，经常会看到“鱼在云中游”的美景．你看到的鱼是由于光的 ___形成的，你看到水中的云是由于光的 ____形成的 __（填“实”或“虚”）像． 2．光从水（或玻璃）斜射入空气中时，折射光线 法线方向，即折射角 入射角。
部编物理八年级上册专题06透镜及透镜成像作图(解析版)含答案
专题06 透镜及其成像规律作图（解析版）类型一凸透镜、凹透镜三条特殊光线【方法技巧】1.凸透镜三条特殊光线：(1)过光心的光线，其传播方向不改变；(2)平行主光轴的光线折射后过焦点：(3)过焦点射向凸透镜的光线折射后将平行主光轴传播。
2.凹透镜三条特殊光线：（1）经过光心的光线传播方向不改变。
（2）与主光轴平行的光线折射后的反向延长线过虚焦点。
（3）射向虚焦点的光线折射后平行于主光轴。
【专项训练】1.在图1中完成凸透镜光路图，在图2中完成凹透镜光路图。
【答案】解：在图1中，平行于主光轴的光线经凸透镜折射后将过焦点；通过焦点的光线经凸透镜折射后将平行于主光轴；在图2中，平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过凹透镜光心的光线传播方向不改变；延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；如图所示：【解析】在作凸(凹)透镜的光路图时，先确定所给的光线的特点再根据凸(凹)透镜的光学特点(三条特殊光线)来作图。
(1)凸透镜三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴；②平行于主光轴的光线经凸透镜折射后将过焦点；③过凸透镜光心的光线传播方向不改变。
(2)凹透镜三条特殊光线：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；③过凹透镜光心的光线传播方向不改变。
2.平行光经过凸透镜后会聚在主光轴上的一点，这个点叫凸透镜的焦点；平行光经过凹透镜后，光线发散，发散光线的反向延长线交在主光轴上的一点，这个点叫凹透镜的虚焦点。
如图，F 点既是图示凸透镜的焦点，也是图示凹透镜的虚焦点，请画出图中两条平行于主光轴的光线经过两个透镜的光路图。
【答案】3.如图所示，在平面镜与凸透镜之间放一物体AB，F为凸透镜的焦点，从B点发出的一条光线经平面镜反射后恰好通过凸透镜的焦点F，并射向凸透镜，经凸透镜发生折射。
请画出：(1)物体AB在平面镜中的像A′B′。
八年级上册物理第五章透镜作图题
八年级物理第五章透镜作图题专题一、作图题1.完成图中的光路图。
2.如图所示，两透镜的主光轴在同一直线上，且两透镜的焦点正好重合，根据光路图，在方框内填上适当透镜的符号。
3.请在虚线框内画出适当的透镜或面镜。
4.如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图。
5.如图①，AB为光线经平面镜发射后的反射光线，请作出其入射光线和经凹透镜折射后的折射光线．（保留作图痕迹）6.如图所示，一束光线经凸透镜折射后，射向与凸透镜主光轴平行的平面镜，请你在图中画出:射向凸透镜的入射光线；经平面镜的反射光线；标出反射角的度数.7. 如图所示，在凸透镜的右焦点处有一平面镜垂直于主光轴放置.一束光AB经凸透镜和平面镜怎样传播?画出光路图来；8.如图，请作出凸透镜的入射光线和进入水中的折射光线。
9.如图所示，在探究“凸透镜成像规律”的实验中，将蜡烛放在位置A时，观测到在位置C成倒立、缩小的实像。
若把蜡烛移到位置B，试作图找出蜡烛通过透镜的成像位置。
10.如图所示，ab是光源S射向平面镜后的一条反射光线，射向凹透镜的焦点F.S′是光源S在平面镜中的像．请画出：(1)光源S的位置；(2)ab的入射光线；(3)ab经凹透镜的折射光线．11.如图所示，OO′为凸透镜的主光轴，S′为点光源S 经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图。
12.完成如图的光路图。
13.如图为某透镜成像的一种情况，其中AB是物体，CD是主光轴，MN是AB的像，试在图上的适当位置画上合适的透镜，并用作图法作出该透镜右侧的焦点F。
14.如图所示是照相机的原理图，A′B′是AB的像．请画出图中与入射光线对应的折射光线，并确定凸透镜一侧焦点的位置，用字母F表示．15.如图所示，S为蜡烛，S′为蜡烛通过凸透镜所成的像，请根据凸透镜成像特点，画图确定并标出凸透镜光心O点的位置及两侧焦点F的位置．16.有一束光经过凸透镜二倍焦距处射向该透镜，请在图中画出这条光线经过凸透镜折射后的光路。
初中物理透镜及其应用题20套(带答案)含解析
初中物理透镜及其应用题20套(带答案)含解析一、初中物理透镜及其应用1．如图是晓丽从生活中收集到的一些光现象实例，以下说法正确的是（）A. 图甲隔着放大镜看物体，物体总是放大的虚像B. 图乙电视画面的颜色是由红、绿、蓝三种色光组成的C. 图丙凸透镜只能使平行于主光轴的光会聚D. 图丁有经验的渔民叉鱼时对着看到的鱼【答案】B【解析】【解答】解：A、当物体在二倍焦距看到缩小的像；物体在一倍焦距和二倍焦距之间，能看到放大的像；物体在一倍焦距以内能看到放大的像，故A错误．B、电视画面由红、绿、蓝三种原色合成各种色光，故B正确．C、凸透镜能使所有的光线会聚，故C错误．D、鱼的实际位置在看到像的下面，有经验的渔民叉鱼时，要对着看到的鱼的下面叉去，故D错误．故选B.【分析】（1）物体只有在凸透镜的一倍焦距以内能得到正立、放大的虚像．（2）电视画面由光的三原色红、绿、蓝合成的．（3）凸透镜对所有的光线都有会聚作用．（4）人从水面上斜着看水中的鱼，看到鱼的虚像在鱼的上方，叉鱼时要对着虚像的下面叉去，才能叉到鱼．2．小册同学做“探究凸透镜成像的规律”的实验时，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像（像未在图中画出来）。
下列说法正确的是（）A.图中成像原理与电影放映机的成像原理完全相同B.取走光屏，蜡烛和凸透镜在图中位置，从凸透镜右侧适当位置可看到烛焰倒立缩小的实像C.将蜡烛移到15cm刻度线处，凸透镜不动，光屏向左移动到适当位置才能呈现清晰的烛焰像D.将蜡烛移到35cm刻度线处，凸透镜不动，光屏移动到适当位置能呈现清晰的烛焰像【答案】B【解析】【解答】A．由图可知，物距u=50cm-10cm=40cm，v=80cm-50cm=30cm，物距u ＞v，成倒立、缩小的实像，与照相机的成像原理相同，A不符合题意。
B．蜡烛和凸透镜在图中位置，取走光屏，实际光线会聚成实像后继续向前传播，进入人的眼睛，所以从凸透镜右侧适当位置可看到烛焰倒立缩小的实像，B符合题意为答案。
透镜-习题(含答案)
透镜-习题（含答案）透镜 习题（含答案）多选题 （ 本大题共 1 小题，共 3.0 分）、填空题 （ 本大题共 4 小题，共 8.0 分） 2. 在 图 中 方 框 内 补 上 光 学 元 件． 3. 如图所示是透 镜的截面图，其中下列四个光路图中正确是（ ） 1.A.______ 是凸透镜，_______ 是凹透镜（填序号）4. 黄山是我省著名的旅游胜地，吸引了许多中外游客来旅游，有少数游客在山上游玩时将空纯净水瓶扔在山上，这样做既污染环境，同时还可能引发山林火灾．这是因为雨水进入饮料瓶后就相当于一个________________ 透镜．晴天，当强太阳光照射它时，它对太阳光具有作用，可能会引起枯叶着火．5. 凹透镜对光有_______ 作用．（选填“会聚”或“发散”）三、作图题（本大题共10 小题，共50.0 分）6. 在图中虚线方框内填上适当的透镜7. 画出图中的光线AB 经过凸透镜后的折射光线．8. 如图所示是照相机的原理图，A′B′ 是AB 的像．请画出图中与入射光线对应的折射光线， 并确定凸透镜一侧焦点的位置， 用字 母 F 表示．9. 如图所示，（两透镜焦距相同）根据 已知光线画出原先的入射光线和后来的折射11. 延长线）分别过凹透镜的光心 O 和焦点 F ，分 别画出经过凹透镜折射后的光线．（ 2）如图 2，有两束光线射向凸透镜，请完焦 点 ， O 为 光如图给出了光线经过透镜光线．10. 在 如图所示，两条光线射向透镜，请射光 图中画出线．1）如图 1 所示，两条入射光线（或12.前后的方向，请在图中虚线框中填上适当的透13. 如图甲、乙所示，画出经过两个透14.画 出 图 丙 中 凸 透 镜 所 缺 的光线．15. 根据入射光线作出图通过透镜的折四、计算题 （本大题共 5 小题，共 40.0 分） 16. 如图，有一束光从水中斜射向空气， 请画出入射光线的大致方向．17. 完 成 图 所 示 的 光 路 图镜的入射光线．镜．射光线．18. 如图a、b 是从点光源S发出的、经透镜折射后的两条光线．在图中完成光路并标出点光源S 的位置．19. 完成图中的光路图．20. 如图所示，凸透镜的焦距为1.50cm，O为透镜的光心．请按照实际尺寸标出凸透镜右侧焦点F 的位置，并画出图中入射光线所对【答案】1. ACD2. 解：图中折射光线比入射光线向主光轴偏折，折射光线比入射光线会聚了，凸透镜对光线起会聚作用，所以应画入凸透镜，如图：透镜习题（含答案）3. 1、2、3；4、5、64. 凸；会聚5. 发散6. 解：第一个图中光线经透镜折射后发散程度变小，透镜具有会聚作用，为凸透镜；第二个图中光线经透镜折射后会聚程度变弱，透镜给予发散作用，为凹透镜．故答案为7. 解：平行于主光轴的光线经凸透镜折射后折射光线通过焦点，如图所示：8. 解：平行于主光轴的光线折射光线通过像点画，与主光轴的交点为凸透镜的焦点，标出符号F ，如图：9. 解：通过焦点的光线经凸透镜折射后将平行于主光轴； 平行于主光轴的光线经凹透镜 折射后， 其折射光线的反向延长线过焦点． 如10. 解： 通过焦点的光线经凸透镜折射后将平行于主 光轴；平行于主光轴的光线经凹透镜折射后， 其折射光线的反向延长线过焦点，如图所示：11. 解：（ 1）延长线过另一侧焦点的光线 经凹透镜折射后将平行于主光轴； 过光心的光 线经凹透镜折射后传播方向不改变．（ 2）通过焦点的光线经凸透镜折射后将平行 于主光轴；过光心的光线经凸透镜折射后传播 方向不改变．如图所示：图所示：12. 解：根据左图可知，折射光线相对于入射光线更靠近主光轴一些，即该透镜有会聚作用，所以凸透镜；根据右图可知，折射光线相对于入射光线更远离主光轴一些，即该透镜有发散作用，所以是凹透镜．如下图所示：故答案为：如上图．13. 解：①通过焦点的光线经凸透镜折射后将平行于主光轴．平行于主光轴的光线经凸透镜折射后将过焦点．如图所示：②延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，如图所示：14. 解：通过焦点的光线经凸透镜折射后将平行于主光轴；折射光线平行于凸透镜的主光轴，则入射光线过焦点，如图所示：15. 解：平行于主光轴的光线经凸透镜折射后将过焦点，通过焦点的光线经凸透镜折射后将平行于主光轴．如图所示：16. 解：先过折射点垂直水面作出法线，根据入射角小于折射角在法线左侧的水中画出入射光线，方向指向入射点，如图所示：17. 解：（1）平行于主光轴的光线经凸透镜折射后将过焦点；（2）平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点；如下图所示；18. 解：平行主光轴的光线经过凸透镜后经过另一侧的焦点，经过光心的光线方向不发生改变，两条入射光线的交点，即点光源的位置，如图所19. 解：折射光线与主光轴平行，则入射光线的延长线过焦点；折射光线的反向延长线过焦点，则入射光线与主光轴平行；如下图所20. 解：由图可知，入射光线平行于凸透镜的主光轴，则折射光线过焦点．因为凸透镜的焦距为1.50cm，故OF=1.50cm，如图所示：解析】解：A、平行于主光轴的光线经凸透镜折射后将过焦点，故A 正确．B、通过焦点的光线，经凸透镜折射后将平行于主光轴，故B 错；C、延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，故C 正确；D、过光心的光线经凸透镜折射后传播方向不改变，故D正确．故选：ACD．分析时首先要仔细观察入射光线的特点，然后根据透镜的三条特殊光线和透镜对光线的作用分析判断．凸透镜三条特殊光线的作图：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经凸透镜折射后传播方向不改变．凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变要补上光学元件，首要的问题是分清图中折射光线与入射光线相比是会聚了还是发散了，其次是掌握各元件对光线的作用．凸透镜对光线起会聚作用，凹透镜对光线起发散作用；折射光线比入射光线向主光轴偏折是会聚了，折射光线比入射光线远离主光轴偏折是发散了；光线沿传播方向延长能交于一点是会聚光线，沿传播方向延长不能交于一点是发散光线；凸透镜起会聚作用其后折射光线不一定是会聚光线，凹透镜起发散作用其后折射光线不一定是发散光线．3.解：如图，中间比边缘厚的是1、2、3．中间比边缘薄的是4、5、6．故答案为：1、2、3；4、5、6．中间比边缘厚的透镜是凸透镜；中间比边缘薄的是凹透镜．根据厚薄、阳光聚焦、成像法、放大法区分凸透镜和凹透镜．4. 解：因为瓶中进入水之后，瓶中的水形状是中间厚、边缘薄，符合凸透镜的形状特点，它能使太阳光会聚于焦点，使焦点的光最集中，温度最高；可点燃枯草、枯枝和树叶等易燃物，造成火灾．故答案为：凸；会聚．丢弃的饮料瓶类似于凸透镜，会使太阳光会聚到一点，从而使局部的温度过高，从而引起火灾．此题考查了对凸透镜的认识及其作用，会利用凸透镜的特点解释一些自然现象．把物理知识渗透在实际生活中进行考查，是从生活走向物理，从物理走向社会的具体体现．5. 解：光线无论是会聚、平行、发散的，凹透镜对这些光线有发散作用．故答案为：发散．凹透镜对光线有发散作用．光线经过凹透镜可以是会聚的，只是比原来错后会聚；本来光线可以会聚，经过凹透镜的发散作用，会聚光线变为平行光线；光线经过凹透镜可以是发散的光线．正确理解凸透镜对光线有会聚作用，凹透镜对光线有发散作用．根据凸透镜使光线变得会聚，凹透镜对光线变得发散画图．本题利用了凸透镜的会聚作用和凹透镜的发散作用作图．7.根据给出的入射光线的特点，结合凸透镜的三条特殊光线的特点，即可作出对应的折射光线．凸透镜的特殊光线有三条：过光心的光线其传播方向不变；平行于主光轴的光线经凸透镜折射后折射光线通过焦点；过焦点的光线经凸透镜折射后折射光线平行于主光轴．8.首先应该知道凸透镜的折射光线一定过像点，还要知道平行于主光轴的光线经凸透镜折射后折射光线过焦点，从而找到焦点位置．凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点；从凸透镜某一点发出的光线，折射光线一定过对应的像点．9.在作凸透镜、凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图．凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．凸透镜的三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经凸透镜折射后传播方向不改变．10.在作凸透镜、凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图．凸透镜的三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经凸透镜折射后传播方向不改变．凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．11.在作凸透镜、凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图．凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．凸透镜的三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经凸透镜折射后传播方向不改变．12.（1）凸透镜对光线有会聚作用，凹透镜对光线有发散作用．（2）根据图示的入射光线和出射光线，可以确定经过透镜折射后是发散了还是会聚了，从而可以确定透镜的种类．本题考查学生对凸透镜和凹透镜光学特点的了解及应用，属于基础性的知识．凸透镜对光线有会聚作用，凹透镜对光线有发散作用．能够判断出光线经透镜后变得发散还是会聚，是解决此类题目的关键．13.在作凸透镜、凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图．凸透镜的三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经凸透镜折射后传播方向不改变．凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．14.先确定所给的入射光线的特点，然后根据凸透镜的三条特殊光线作图．凸透镜三条特殊光线的作图：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经凸透镜折射后传播方向不改变．15.先确定所给的入射光线的特点，然后根据凸透镜的三条特殊光线作图．凸透镜的三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经凸透镜折射后传播方向不改变．16.根据光由水中斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角，画出大致的入射光线．光的折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角，折射角随入射角的增大而增大．17.在作凸透镜或凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图．凸透镜的特殊光线有三条：过光心的光线其传播方向不变，平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过焦点的光线经凸透镜折射后折射光线平行于主光轴；凹透镜的特殊光线有三条：过光心的光线其传播方向不变，平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴．18.平行主光轴的光线经过凸透镜后经过另一侧的焦点，经过光心的光线方向不发生改变．据此画图确定点光源的位置．凸透镜三条特殊光线的作图：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经凸透镜折射后传播方向不改变．19.先确定所给的入射光线和折射光线的特点，然后根据凹透镜的三条特殊光线作图．凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．20.根据凸透镜的一条特殊光线：平行于主光轴的入射光线经凸透镜折射后过焦点来解答此题．凸透镜有三条特殊光线：过焦点的光线传播方向不变，平行于主光轴的入射光线经凸透镜折射后通过焦点，过焦点的入射光线经凸透镜折射后平行于主光轴．初中物理试卷第21 页，共20 页。
部编物理八年级上册5.1透镜(同步练习)(解析版)含答案
人教版八年级物理上册第5章《透镜及其应用》第1节透镜（同步基础练习）一、选择题（共15小题）：1．关于凸透镜和凹透镜，下列说法中正确的是（ ）A．凸透镜对光有会聚作用，焦距越小，对光的折光本领就越强B．凹透镜对光有发散作用，焦距越小，对光的发散作用就越小C．凸透镜和凹透镜都有两个焦点，且都是实焦点D．经过凸透镜和凹透镜光心的光线，其传播方向会发生改变【答案】A【解析】解：A、凸透镜的焦距越小，说明焦点和凸透镜越近，说明凸透镜对光线会聚能力越强，故A正确；B、凹透镜的焦距越小，其对光的发散作用就越大，故B错误；C、凸透镜的焦点是实际光线会聚形成的，是实焦点，凹透镜的焦点是实际光线的反向延长线会聚形成的，是虚焦点，故C错误；D、凸透镜、凹透镜光心的特点是通过光心的光线方向不发生改变，光无论沿什么方向射向凹透镜的光心后，其传播方向不发生改变，故D错误。
故选：A。
2．关于透镜，下列说法正确的是（ ）A．凸透镜的中央薄，边缘厚B．凸透镜有焦点，凹透镜没有焦点C．凹透镜对光线有会聚作用D．平行于主光轴的光线经过凸透镜后会聚于焦点【答案】D【解析】解：A、凸透镜的中央厚，边缘薄，故A错误；B、凸透镜和凹透镜都有两个焦点，故B错误；C、凹透镜对光线有发散作用，故C错误；D、凸透镜对光线有会聚作用，能使平行于主光轴的光线会聚于焦点，故D正确。
故选：D。
3．下列关于透镜的说法中，正确的是（ ）A．焦距越长，透镜对光的折射作用越弱B．凸透镜只对平行光有会聚作用C．凹透镜两个焦点之间的距离叫做焦距D．平行光经过凸透镜折射后一定会聚于焦点【答案】A【解析】解：A.焦距越长，透镜对光的折射作用越弱，故A正确；B.凸透镜可以将平行于主光轴的光线会聚于一点，也对其它方向射来的光线同样有会聚作用，故B错误；C.凹透镜的焦点到光心的距离为焦距，而不是两个焦点之间的距离叫做焦距，故C 错误；D.只有平行于主光轴的光线经凸透镜折射后才会聚于焦点，故D错误。
(完整版)透镜作图题含答案
L 1 L 2F F F F F F F F FFF F F F F FF F F FF F F F F F F 1 F 1 F 2F 2 《透镜》作图专题训练编号 姓名1. 画出下列图中凸透镜的折射光线的方向。
2. 画出下列图中凹透镜的折射光线的方向。
3. 完成下列透镜的光路。
4. 在下列各图中的适当位置画出一个合适的透镜。
5. 画出下列图中凸透镜的入射光线或折射光线的方向。
6. 画出下列图中凹透镜的折射光线或入射光线的方向。
7. 在下列方框中分别画一个合适的透镜，并确定其位置。
8. 在下列方框中分别画一个合适的透镜，并确定其位置。
9.（1）如图所示，L 1为入射光线，L 2为出射光线。
请在图中添加一个合理的光学器件。
（2）在图中，完成光线从左边射向凸透镜折射后，再向凹透镜折射后的光路。
（3）一条光线与凸透镜主光轴夹角为60º，斜向上入射到放在主光轴上方的平面镜上，如图所示，入射光线与镜面夹角为30º。
请完成光路图。
F F4、请根据近视眼成因及矫正方法，在图5所示方框内画出矫正所需的透。
图5 图65、如图6所示，请你完成光路图。
6、人在水中看物体会成像在视网膜后，相当于人眼的晶状体变__ ______ （选填“厚”或“薄”）。
潜水员戴上潜水镜实质上是在眼前加上一个空气层，如图7。
请根据图中已有的光路，完成光路图，画出物体A的大致位置。
图7 图8 图97、图8是非正常眼睛的示意图，请在图中适当的位置画出合适的透镜用于矫正。
8、在图9中的虚线内填上适当的光学仪器。
9、在下图方框内补上光学元件. 10、请在图10中完成物体AB经凸透镜成像的光路图。
图10 图1111、请完成图11中的光路图。
图12 图1312、如图12所示，请画出入射光线经过凸透镜后的折射光线。
13、如图13所示是照相机的原理图，A’B’是AB的像。
请画出图中与入射光线对应的折射光线，并确定凸透镜一侧焦点的位置，用字母F表示。
透镜成像测试题附参考答案
一、选择题:A .照相机B .凸面镜 C.平面镜 D .幻灯机2、如右图所示是利用航空摄影拍摄到的高空照片，如果拍摄时所用照像机的镜头焦距是50mm,则胶片到镜头的距离应（） A 大于100mmB 大于50mm 小于100mmC .小于50mmD .等于50mm 3、物体从距凸透镜12cm 移到距凸透镜18cm 的过程中调整光屏的位置， 总能在光屏上得到倒立放大像，由此可知，此凸透镜的焦距可能是A . 6cmB . 10cmC . 16cmD . 20cm4、在探究凸透镜成像规律的实验中，当物体从距凸透镜较远的地方逐渐移 向焦点的过程中，下列说法正确的是A.像越来越大，且为正立的实像B.像越来越大，且为倒立的实像C.像越来越小，且为正立的实像 D 像越来越小，且为倒立的实像5、在“探究凸透镜成像规律”的实验中，蜡烛在距凸透镜40cm 时，在透 镜另一侧的光屏上得到清晰缩小的像。
若将像与光屏的位置对调，则所成的像 一定是（ ）A.放大的虚像B.放大的实像C.缩小的虚像D.缩小的实像6、如图所示，用焦距为10cm 的凸透镜，观察一张印有2014 年南京青奥会会徽的图片，此时图片到凸透镜的距离应（）A .大于10cm 小于20cmB .等于20cm5小于10cm D .大予20cm7、来自于物体的光经过晶状体等会聚在视网膜上，形成物体的像。
下列说 法错误的是（ ）A.晶状体相当于凸透镜B.视网膜相当于光屏C.所成的像是实像D.所成的像相对于物体是正立的 8、把一个凸透镜对准太阳光，在距凸透镜10cm 处得到一个最小最亮的光 斑。
若将一物体放在此透镜前15cm 处，经凸透镜所成的像是（）A.倒立、缩小的实像B.倒立、放大的实像 透镜成像测试题（精选题）（附参考答案）1、下列光学仪器中能成倒立、缩小实像的是（ ）第留C.正立、放大的实像D.正立、缩小的虚像9、小明同学在“探究凸透镜成像的规律”实验时，烛焰在光屏上成了一个清晰的像，如图所示。
八年级物理凸透镜成像作图题实验题专题训练含答案
八年级物理凸透镜成像作图题实验题专题训练含答案学校:___________姓名：___________班级：___________考号：___________一、作图题1．请在图中完成透镜的光路图（F为透镜的焦点，P为2倍焦距处）。
2．根图中的两条光线，画出相应的入射光线或折射光线。
3．如图所示，请画出两条光线通过凹透镜之后的光路图。
4．如图所示，入射光线平行于主光轴，请在图中画出它经凸透镜折射后的光线。
5．请画出由S点发出的光线经过凸透镜折射后的光线。
（图中字母F为凸透镜的焦点）6．请按要求完成下列作图：(1)画出图甲中入射光线的反射光线；(2)完善图乙的光路图。
二、实验题7．小明同学在做“探究凸透镜成像现律”的实验，(1)如图甲，小明让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=______________cm。
(2)小明所用实验装置如图乙所示，若将凸透镇放在光具座刻度50cm位置处不变，把蜡烛放在刻度10cm处，利用此时凸透镜成像的特点制成的光学仪器是_________（选填“照相机”、“放大镜”或”投影仪”）(3)如图丙所示是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图像，由图像可知，当2f>u＞f时，物体移动速度____________（选“大于”、“小于“或“等于”）像移动的速度。
8．小伟用如图甲所示的实验装置探究“凸透镜成像的规律”，所用凸透镜的焦距为10cm。
（1）实验过程中，凸透镜始终固定在光具座50cm刻度线处。
当蜡烛距离凸透镜15cm 时，移动光屏，可在光屏上得到一个倒立、______的实像（选填“放大”、“等大”或“缩小”）；（2）接下来小伟将蜡烛向远离凸透镜方向移动一段距离，为了能在光屏上再次看到烛焰清晰的像，他应将光屏向______透镜方向移动（选填“靠近”或“远离”）此时的像与步骤（1）中的像相比，大小将变______；（3）如图乙所示，小伟将蜡烛固定在光具座10cm刻度线处，移动光屏，再次得到烛焰清晰的像，利用该成像规律制成的光学仪器是______（选填“放大镜”、“投影仪”或“照相机”）。
2023届中考物理作图专项练 光学图
光学图1.如图所示，平面镜在物体AB的下方，凸透镜在物体AB的右侧，从B点发出的一条光线经平面镜反射后恰好通过凸透镜的焦点F，并射向凸透镜。
请画出：（1）物体AB在平面镜中的像A B''；（2）B点发出的光线经平面镜反射后通过焦点F的光路；（3）经凸透镜折射后的光线。
2.如图所示，一条平行于凸透镜主光轴的光线，经透镜折射和平面镜反射后，通过凸透镜主光轴上的A点。
请完成该光路，并在图中画出凸透镜右侧焦点F的位置。
3.如图所示，MN为凸透镜的主光轴，A为蜡烛，A'为蜡烛在光屏上所成的像，根据透镜成像规律画出凸透镜及其焦点的位置。
4.李华是近视眼，为了矫正视力戴了合适的眼镜（透镜）。
请在下图虚线框内画出适当的透镜，并将两条光线的光路补充完整，使光线会聚在视网膜上的a点。
、，其中光线a经过凹5.如图所示，在点光源S的下方有一块平面镜，点光源S发出两条光线a b透镜的光心，光线b经过平面镜反射后射向凹透镜右侧焦点F，请画出：(1)光线a 经过凹透镜后的折射光线； (2)光线b 及其经平面镜反射后又通过凹透镜折射后的光路。
6.如图所示，射向平面镜的一束光AO 经镜面反射后沿水平方向OB 射出，请在图中作出平面镜放置的位置。
7.在图中，根据平面镜成像特点画出点光源S 发出的光经平面镜反射后过A 点的光路图。
8.请根据要求作图（保留作图痕迹）。
（1）图甲中是物体AB 在平面镜中所成的像，请根据平面镜成像特点作出物体 AB 。
（2）如图乙所示，有一束光从空气斜射入水中，MN 为法线，请你画出它的反射光线和折射光线。
（3）如图丙所示，是射入凸透镜的两条光线，请画出他们的折射光线。
9.按要求作图：（1）如图甲所示，潜水员在水下观察空气中的物体时，也会因光的折射形成升高的虚像。
请画出潜水员的眼睛在E 点观察空气中的物体S 的光路图（S 是看到的虚像，要求保留作图痕迹）。
（2）如图乙所示是一种抽水马桶水箱自动上水装置的示意图。
透镜作图题含答案
透镜作图题含答案1.请绘制下列图中凸透镜的折射光线方向图。
2.请绘制下列图中凹透镜的折射光线方向图。
3.请完成下列透镜的光路图。
4.请在下列图中适当位置绘制合适的透镜。
5.请绘制下列图中凸透镜的入射光线或折射光线方向图。
6.请绘制下列图中凹透镜的折射光线或入射光线方向图。
7.请在下列方框内绘制合适的透镜，并确定其位置。
8.请在下列方框内绘制合适的透镜，并确定其位置。
9.（1）如图所示，L1为入射光线，L2为出射光线。
请在图中添加一个合理的光学器件。
2）请在图中完成光线从左边射向凸透镜折射后，再向凹透镜折射后的光路。
3）一条光线与凸透镜主光轴夹角为60度，斜向上入射到放在主光轴上方的平面镜上，如图所示，入射光线与镜面夹角为30度。
请完成光路图。
10.请在图10中完成物体AB经凸透镜成像的光路图。
11.请完成图11中的光路图。
12.如图12所示，请绘制入射光线经过凸透镜后的折射光线。
13.如图13所示是照相机的原理图，A'B'是AB的像。
请绘制图中与入射光线对应的折射光线，并确定凸透镜一侧焦点的位置，用字母F表示。
14.请绘制图14中光线经过透镜折射后的光线。
15.根据图15中经透镜折射后的光线绘制入射光线。
16.我国古代的“千里眼”是富有想象力的神话，随着科学技术的飞速发展，天文望远镜已将神话变成现实。
图8中天文望远镜是由两个透镜组成的，请绘制两条入射光线经过两个透镜的光路（其中F1是透镜L1的焦点，F2是透镜L2的焦点）。
量为1000kg，求岩石的密度和质量。
6、一块铁块的质量为20kg，体积为0.04m3，求它的密度。
7、一根木棒的质量为0.3kg，长度为20cm，直径为2cm，求它的密度。
8、一种物质的质量为2.5kg，体积为0.0025m3，求它的密度。
9、有一块金属的质量为500g，体积为100cm3，求它的密度。
10、一种液体的密度为0.9g/cm3，用一个100cm3的瓶子装了80g的液体，求瓶子中剩余的液体体积。
2024年中考物理专题训练——光学作图(含解析)
2024年中考物理专题训练——光学作图1．完成下图通过凸透镜的折射光线。
2．如图所示，S'是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好射向凹透镜右侧虚焦点F。
请画出点光源S并补全光路图。
3．如图所示，画出两条经凹透镜折射后的光线。
4．如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。
5．一点光源S发出的三束光线，SA平行凹透镜主光轴射向凹透镜，SO经凹透镜的光心，SB射向在主光轴上的平面镜MN，在图中画出SA、SO经凹透镜折射后的光线和SB经平面镜的反射光线。
6．如图所示，MN为凸透镜的主光轴，A为蜡烛，A 为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置及其焦点，并将它们画出来。
7．请在图中画出入射光线经过透镜后的折射光线。
8．请画出图中的入射光线。
9．在下列虚线框内画出合适的透镜。
10．一束光从水中射向空气，其反射光路如图所示，画出入射光线和大致的折射光线。
11．如图，是光经过水和空气分界面后的折射光线，请大致画出对应的入射光线和入射光的反射光线。
12．如图所示，O为凸透镜的光心，F1、F2为凸透镜的两个焦点。
请在图中画出光源S 经凸透镜所成的像S`。
（保留必要的作图痕迹）13．作出图中的光线从水中射入空气后的折射光线，并标出折射角θ。
14．如图所示，A为发光点，A1为发光点通过凸透镜所成的像。
请完成光路图，确定凸透镜光心O，并画出凸透镜；通过光路图确定凸透镜焦点F的位置。
（只确定一侧焦点即可）15．2022年10月12日“天宫课堂”第三课航天员刘洋在水球变“懒”实验中，成功演示了紫色水球从“活跃”到“懒惰”的过程：刘洋将一个钢球推入紫色的水球中，钢球没有穿透水球，而是被包裹在水球里，用针筒吹气，在相同外力作用下，水球的振动幅度明显减小，称为水球变懒。
如图甲所示。
请在图乙中完成人眼看到钢球A点像的大致光路，A 为钢球上的一点，O为球心。
初中物理光现象与透镜12道真题精选(含答案和解析)
初中物理光现象与透镜12道真题精选（含答案和解析）一、光的反射和折射的作图1.（2019 山东中考）如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。
请画出光的传播路径。
答案：潜望镜内平面镜与水平面成45角，由光的反射定律可知，反射光线与入射光线垂直；过反射点作竖直向下的反射光线,再过二次反射点作垂直于入射光线的反射光线。
如图所示:解析：根据潜望镜内平面镜与水平面成45°的结构可得出，反射光线与入射光线垂直，过反射点画出反射光线反向即可。
2.（2021 四川中考）如图所示，S’为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。
答案：作出像点S'的对称点，即为发光点S,连接S'P，与镜面的交点为入射点O，再连接SO，画上箭头，则SO为入射光线，OP为反射光线。
如下图所示:解析：根据平面镜成像的特点可知，物与像关于镜面对称，首先作出像点S'的发光点S，连接PS'，与镜面的交点为入射点O，再画出入射光线SO。
3.（2020 辽宁中考）一束光线从空气垂直射向玻璃砖，穿过玻璃砖后从另一表面射出。
请在图中画出该光路图（不考虑光的反射）。
答案：首先光从空气垂直进入玻璃砖，所以其传播方向不变。
然后光从玻璃斜射入空气中，先过入射点垂直于界面画出法线，然后根据折射光线和入射光线分别位于法线两侧和折射角大于入射角，画出折射光线。
如图所示：解析：解题需要掌握光的折射定律的内容：① 折射光线、法线、入射光线在同一平面内。
② 折射光线和入射光线分别位于法线两侧。
③ 当光线从空气斜射入其它透明介质时，折射角小于入射角；当光线从其它介质斜射入空气时，则折射角大于入射角；当光线垂直入射时，折射光线、法线和入射光线在同一直线上。
此题考查了光的折射光路图的画法，要熟练掌握光的折射定律的内容，关键是搞清折射角与入射角的关系，特别注意垂直入射时，光的传播方向不变。
八年级物理透镜作图题(附答案)
八年级物理透镜作图题
一、作图题
1．如图所示是凹透镜，请在图中画出折射光线；
2．如图所示，请画出入射光线通过透镜后的射出光线。
3．如图是光线经过凸透镜后的折射光线，请补充凸透镜左边的入射光线，并画出进入水中的折射光线和在水面的反射光线。
4．画出下列图中透镜的折射光线的方向。
5．请在图中画出入射光线经凸透镜后的折射光线。
6．请完成光路图。
7．如图乙所示，是经过凹透镜后的一条折射光线，请画出对应的入射光线。
8．如图所示，一条光线由空气射向水面发生了反射和折射，反射光线AB经凸透镜的“2F”点射向凸透镜。
请画出：
（1）入射光线并标出入射角i；
（2）水中的折射光线；
（3）光线AB经过透镜后的折射光线。
9．请你将如图所示凸透镜的光路图补充完整。
10．根据凹透镜的性质，完成图的光路图。
11．在图中，给出了入射光线的方向，请画出通过凸透镜后的折射光线和通过凹透镜的折射光线，已知凸透镜的右侧焦点和凹透镜的左侧焦点重合，两个主光轴重合。
12．如图，两个透镜共一根主光轴放置，且两透镜的焦点正好重合，请在图中画出光线经凸透镜和凹透镜折射后的光路图。
13．在两图中画出折射光线：
14．如图所示。
两条入射光线射向凸透镜，请画出入射光线经凸透镜后的折射光线。
15．画出经过凸透镜的入射或折射光线。
参考答案：1．2．3．4．
5．6．
7．8．
9．10．
11．12．
13．
14．15.
答案第1页，共1页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
L 1 L 2F F F F F F F F FFF F F F F FF F F FF F F F F F F 1 F 1 F 2F 2 《透镜》作图专题训练编号 姓名1. 画出下列图中凸透镜的折射光线的方向。
2. 画出下列图中凹透镜的折射光线的方向。
3. 完成下列透镜的光路。
4. 在下列各图中的适当位置画出一个合适的透镜。
5. 画出下列图中凸透镜的入射光线或折射光线的方向。
6. 画出下列图中凹透镜的折射光线或入射光线的方向。
7. 在下列方框中分别画一个合适的透镜，并确定其位置。
8. 在下列方框中分别画一个合适的透镜，并确定其位置。
9.（1）如图所示，L 1为入射光线，L 2为出射光线。
请在图中添加一个合理的光学器件。
（2）在图中，完成光线从左边射向凸透镜折射后，再向凹透镜折射后的光路。
（3）一条光线与凸透镜主光轴夹角为60º，斜向上入射到放在主光轴上方的平面镜上，如图所示，入射光线与镜面夹角为30º。
请完成光路图。
F F4、请根据近视眼成因及矫正方法，在图5所示方框内画出矫正所需的透。
图5 图65、如图6所示，请你完成光路图。
6、人在水中看物体会成像在视网膜后，相当于人眼的晶状体变__ ______ （选填“厚”或“薄”）。
潜水员戴上潜水镜实质上是在眼前加上一个空气层，如图7。
请根据图中已有的光路，完成光路图，画出物体A的大致位置。
图7 图8 图97、图8是非正常眼睛的示意图，请在图中适当的位置画出合适的透镜用于矫正。
8、在图9中的虚线内填上适当的光学仪器。
9、在下图方框内补上光学元件. 10、请在图10中完成物体AB经凸透镜成像的光路图。
图10 图1111、请完成图11中的光路图。
图12 图1312、如图12所示，请画出入射光线经过凸透镜后的折射光线。
13、如图13所示是照相机的原理图，A’B’是AB的像。
请画出图中与入射光线对应的折射光线，并确定凸透镜一侧焦点的位置，用字母F表示。
14、画出图14中光线经过透镜折射后的光线图14 图15精品文档15、根据图15中经透镜折射后的光线画出入射光线．16、我国古代的“千里眼”是富有想象力的神话，随着科学技术的飞速发展，天文望远镜已将神话变成现实。
图8中天文望远镜是由两个透镜组成的，请完成两条入射光线经过两个透镜的光路（其中F1是透镜L1的焦点，F2是透镜L2的焦点）17、如图l请把蜡烛火焰经过透镜折射后成的火焰像在适当位置画出。
18、如图所示，MN为凸透镜的主光轴，A为蜡烛，A’为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置，并将凸透镜画出来。
密度计算题1、某非金属物质的质量是675千克，体积为250分米，求该物质的密度？判断此物质是哪一种非金属。
2、一铜球体积是6cm3，质量是26.7克，这个球是实心还是空心？如果空心，空心处体积多大？3、一节运油车装30m3的石油，从车中取出30毫升石油，称得它的质量是24.6克，求这节运油车所装石油重多少？4 有一块20m3的矿石，为了测出它的质量，从它上面取10cm3样品，测得样品的质量为26克，根据以上数据求出矿石的密度和质量？5一个钢球，体积为400cm3，质量为2.48千克，这个钢球是实心还是空心的？若为空心，空心部分的体积为多少？6．有一个瓶子装满油时，总质量是1.2kg，装满水时总质量是1.44kg，水的质量是1.2kg，求油的密度．7．甲物体的质量是乙物体的3倍，使甲、乙两个物体的体积之比3：2，求甲、乙两物体的密度之比．8．小瓶内盛满水后称得质量为210g，若在瓶内先放一个45g的金属块后，再装满水，称得的质量为251g，求金属块的密度．9．有一件标称纯金的工艺品，其质量100g，体积为6cm3，请你用两种方法判断它是否由纯金（不含有其他常见金属）制成的？（33kg/m103.19⨯=金ρ）10.密度为0.8g/cm3的甲液体40cm3和密度为1.2g/cm3的乙液体20cm3混合，混合后的体积变为原来的90％，求混合液的密度．1、某非金属物质的质量是675千克，体积为250dm3，求该物质的密度？判断此物质是哪一种非金属。
2、个空瓶的质量为400克，在装满水后二者的总质量为800克；当装满油后的总质量为720克，求油的密度是多少？3．质量为9千克的冰块，密度为0.9×103kg/m3.(1)求冰块的体积．（2）若冰块吸热后，有3dm3的冰融化成水，求水的质量．4、有一只玻璃瓶，它的质量为0.1kg，当瓶内装满水时，瓶和水的总质量为0.4kg，用此瓶装另一种液体，瓶和液体的质量为0.64kg，求这种液体的密度。
5、有一块岩石体积为40m3，为了测定它的质量，取一小块作为样品，测出样品的质量为70克，用量筒装入70毫升的水，然后把样品浸没在水中，此时书面升高到95毫升，则（1）石块的密度是多少？（2）岩石的质量是多少6．假设钢瓶内储满9千克液化气，钢瓶容积为0.3m3,今用去一半，则钢瓶内剩下的液化气密度为多少7、上体育课用的铅球，质量是4千克，体积是0.57dm3，这种铅球是用纯铅做的吗？（铅的密度为11.3×103kg/m3。
先运用计算方法，把得出的结果再进行分析，从而得到结论。
）8、一个铁件质量390千克，若改用铝来浇铸，它的质量为多少千克。
9、随着人们环保意识的日益提高，节水型洁具逐渐进入百姓家庭．所谓节水型洁具，是指每冲洗一次的耗水时在6升以内的洁具．某家庭新安装了一套耗水量为5升的节水型洁具，而原有的洁具每次耗水量为9升．问：（1）1000千克的水可供这套节水型洁具冲洗多少次？（2）该家庭每月节药用水多少千克？（设平均每天使用10次，每月以30天计）10、有一种纪念币，它的质量是16.1克．为了测量它的体积，把它放入一盛满水的量筒中，测得溢出的水质量为1.8克。
（1）求制作纪念币的金属密度；（2）说这种金属的名称；（3）盛满水的量筒在放入纪念币的前后分别用天平去称量，计算示数的变化量。
11、人们常说“水比油重”，在学过密度以后应该怎样说才确切，为什么？12、有两把形状和大小完全一样的汤勺。
一银一铝，怎样通过密度德特性来分辨它们。
13有三个完全相同的杯子装满了水，将质量相同的实心铜球，铁球和铝球分别放入三个杯中，使水溢出质量最少的是14、某同学用天平称木块的质量时，错把木块放在天平右盘，他在左盘中加80克砝码，再将游码移到0.5g处，天平正好平衡，则木块的质量为多少？16一个容积为2、5升的塑料壶，用它装菜油，最多能装多少克？17某铜制机件的质量为0、445千克，如改用铝制品质量可减轻多少？18。
一容器装满某种液体后的总质量为540克，放入一小块密度为2.7克/立方厘米的金属后溢出40克液体，这时总质量为635克，求该液体的密度19、有一个玻璃瓶，它的质量为0.1千克。
当瓶内装满水时，瓶和水的总质量为0.4千克。
用此瓶装金属粒若干，瓶和金属颗粒的总质量是0.8千克，若在装金属颗粒的瓶中再装满水时，瓶、金属颗粒和水的总质量为0.9千克。
求：（1）玻璃瓶的容积。
（2）金属颗粒的质量。
（3）金属颗粒的密度。
20、车间安装电路要用横截面积为25mm2的铜导线8000m，应购买铜导线多少千克?( =8.9×103 kg / m3 )21．每节油罐车的容积为50m3，从油罐中取出20cm3的油，质量为17克，一满罐的油的质量是多少吨?22．一个石蜡雕塑的质量为4.5千克，现浇铸一个完全相同的铜雕塑，至少需要多少千克铜?( 铜的密度为8.9g/cm3, )23．铸造车间浇铸合金工件，已知所用木模质量为500 g，木料密度为0．7×103 kg/m3．今称得每个合金工件的质量为4.9kg，则该合金的密度是多少？24．如果砖的密度是2×103千克／米3，一块砖的体积是1.4×103厘米3，那么一辆能装载4吨的汽车最多能运多少块砖？25．一个质量为300克的瓶子，装满水后总质量为1300克，装满某种液体后总质量为1500克，这种液体的密度是多大？26. 一个钢球，体积10cm3，质量62.3g，这个球是空心还是实心？如果是空心的，空心部分体积多大？(ρ铜=8.9×103kg／m3)27、一辆载重汽车的车厢容积为3.5m×2m×0.6m，额定载重量为4t。
问：（1）如果车厢装满泥沙（泥沙的体积等于车厢容积），汽车载重量为多少？已知泥沙的密度为2.4×103 kg／m3。
（2）为了行车安全，汽车不能超载，如果不超载，此车最多能装多少立方米的泥沙？28、郑小胖家的一只瓶子，买0.5kg酒刚好装满.小胖用这只瓶子去买0.5kg酱油，结果没有装满，小胖以为营业员弄错了.现在请你思考一下，到底是谁弄错了？(通过计算说明)29、一个瓶子能盛1千克水，用这个瓶子能盛多少千克酒精？(0.8kg)30、有一空瓶子质量是50克，装满水后称得总质量为250克，装满另一种液体称得总质量为200克，求这种液体的密度.(0.75g/cm3)31、有一节油车，装满了30米3的石油，为了估算这节油车所装石油的质量，从中取出了30cm3石油，称得质量是24.6克，问：这节油车所装石油质量是多少？(2.46×104kg)32：老板派小姚去订购酒精，合同上要求酒精的密度小于或者是等于0.82g/cm3就算达标，小姚在抽样检查时，取酒精的样本500ml，称得的质量是420g. 请你通过计算说明小姚的结论是 (A 达标 B 不达标，含水太多) 你认为小姚该怎么办?(ρ酒=0.8×103 kg/m3 ρ水=1.0×103 kg/m3)33、不用天平，只用量筒，如何量出100克酒精来？34.不用量筒，只用天平，如何称出5毫升的水银来？35、用称能否测出墨水瓶的容积？如能，说出办法来.36、一台拖拉机耕地一亩耗油0.85kg，它的油箱的容积是100升,柴油的密度是850kg/m3，该拖拉机装满油后最多耕地的亩数是多少?。
