无线DMX512控制器收发模块
DMX512控制器使用说明
DMX512控制器使用说明DMX512（Digital Multiplex）是一种控制灯光、音响和特殊效果设备的通信协议。
DMX512控制器是用来发送和接收DMX512信号的设备，具有简单易用、功能强大的特点。
本文将详细介绍DMX512控制器的使用说明。
1.连接设备：将控制器与需要控制的设备进行连线。
通常使用的是XLR3针或5针连接线。
将DMX输出端口连接到设备的DMX输入端口。
确保连接正确可靠，避免出现虚焊或脱落导致的连接问题。
2.电源及信号连接：确认DMX控制器的电源已接通，并且设备间的信号线按照正确的顺序连接。
DMX512的标准规定，信号源始终连接在最远的终端，然后依次连接每个设备。
这样可以确保信号在各个设备之间的传输质量。
3.选择通道：DMX512控制器通常具有多个通道，每个通道控制一个设备或多个设备的一些属性。
选择要控制的通道，以确定控制的设备和效果。
4.设定亮度值：通过旋钮、按钮或数字键盘等方式，设定要发送的亮度值或效果值。
确保亮度值在有效范围内，以避免设备受损或效果失真。
5.预设场景：部分DMX512控制器具有预设场景的功能，可以通过预设场景来快速切换不同的灯光或音响效果。
通过选择预设场景号码或名称，即可实现场景的切换。
6.设置效果：一些DMX512控制器具有特殊效果的设置功能，例如慢速渐变、快速闪烁等。
通过选择效果类型以及速度参数，即可实现不同的特殊效果。
7.保存和调用：当设置好所需的灯光、音响或特效效果后，可以选择保存当前设置以备以后使用。
一些控制器还可以设置调用方式，例如手动调用或自动轮播等。
8.联动控制：多个DMX512控制器可以通过联动的方式进行控制，以实现更复杂的效果。
通过设置主控制器和从控制器，主控制器发送指令给从控制器，从而实现多个设备的同步控制。
9.调试和故障排除：在使用过程中，可能会遇到一些问题，例如设备不响应、亮度不均匀等。
可以通过DMX控制器的调试模式，查看信号传输情况，以及连接是否正确。
无线DMX512控制器收发模块
无线DMX512 收发模块简介：无线DMX512 收发模块以无线的方式传输标准的DMX512 数据，也可传输灯具与灯具间的联机数据。
该产品彻底解决了灯光控制台与灯，灯与灯之间数据的无线传输，完全去掉长期以来所依赖的双绞线。
在数据的传输过程中做到无时延，数据实时可靠！该产品采用2.4G全球开放ISM频段，免许可证使用.高效GFSK调制，32频道自由选择，抗干扰能力强.该模块历经多次改进最终成熟，以低廉的价格直接提供用户，使用成熟易用的接口，将以往难以驾驭的协议栈开发过程简化为串口与IO 口的简单操作，详细严谨的技术参数保证用户完全掌控网络性能，帮助客户实现“稳定高效，直接上手，一天做项目”。
模块为全速单向收发，发射模块只发不收，接收模块只收不发，在通信范围内可以一发多收，理论上接收模块数量不受限制。
适合领域:DMX512舞台灯光产品的升级换代产品外观：发送模块接收模块产品性能指标1•产品名称：2.4G无线DMX512收发模板2. 体积小巧，便于嵌入灯具内部使用3•传输标准的DMX512控台数据，也可传输灯具与灯具间的联机数据4.32组ID编码可设置，用户可在一个地方使用独立的32组无线网络而互不干扰.5•输入电压:DC3V-DC3.6V6.工作频段：2400-2483.5 MHz7•输出功率：-10 dBm -- 22.5 dBm （实测符合标称）8. 接收灵敏度：-97 dBm （实测符合标称）9. 信号改善：6dB （实测符合标称）10. 接收电流：25Ma11.149mA（@ 19 dBm）12.信号接口：CPU串行口AURT产品优势1. 本模块体积小，信号好，比同类产品都高5dB以上！2. 产品稳定可靠，性能卓越。
超大规模网络实际组网经验，多个工程实践的组网方案，常年运行未出故障！3. 从工程出发细致入微的细节控制。
可选独特的拨码设置地址方式，极大方便大规模网络工程实施！与灯具DMX接口联接示意图：设计建议：尽可能让模板的5V供电电源与灯具的其电路板5V供电分开电源部份选用稳压性能好的线性稳压管如1117、7805 等其放置的位置远离高频电路部份.模块为3.3V供电，DMX512协议。
DMX512灯光控制信号无线传输方案
基于CC1100设计的DMX512灯光控制信号无线传输系统（1）引言随着数字化技术和计算机技术的广泛普及，舞台和演播厅等灯光控制系统由传统的模拟控制转变为数字控制。
为了解决各厂家设备兼容性问题，美国剧场技术协会(USITT)制定了DMX512协议标准。
由于该协议简单实用，目前几乎所有的灯光及舞台设备生产厂商都支持该控制协议，使之成为灯光控制的国际标准。
由于协议规定DMX512信号通过EIA-485有线线缆进行传输，这就造成在条件不利于有线布线的环境下设备安装困难。
因此，设计一种短距离无线通信系统来代替有线线缆完成信号的传输就显得十分必要。
1 DMX512协议简介DMX512协议适用于一点对多点的主从式灯光控制系统，主控制器往总线发送控制时序，总线上的其他从灯光设备接收总线数据，提取其对应通道的数据，完成控制信号的接收。
协议规定控制信号数据包的传输通过异步通信的方式进行。
一个DMX512数据包包含起始码和512个数据帧。
数据帧内包含1个起始位(低电平)、8个位数据和2个停止位(高电平)，没有奇偶校验。
DMX512的信号数据传输率为250 kbps，数据帧每位宽度为4μs，发送一帧需要44μs。
一个数据帧代表了一路控制通道，因此该协议支持512路控制通道。
一般舞台灯光设备可以同时接受多路通道控制。
接受的通道数越多，接收的控制数据量也越大，灯光的表现能力也就越强。
譬如，某些舞台激光灯可以根据需要投射出不同图案、颜色甚至字符。
DMX512数据包的传输要符合一定的格式和时序要求。
主要包含1个至少88 μs的低电平输出起始标志(Break)、起始码帧、512个数据帧和最后的数据包结束标志(高电平)。
控制器和接收器只有满足DMX512数据包的时序要求，才能正常完成主从机之间的通信。
具体的信号时序如图1所示。
2 系统硬件设计2．1 系统设计框图系统设计的目的是利用无线传输代替有线电缆，解决有线布线困难的问题，因此在设计上必须满足轻便易安置的条件，以保证与原有线系统无缝结合。
DMX512解码模块规格书
DMX512 解碼模塊fc&產品概述■本品為一款DC 供電的DMX512解碼模塊，可把DMX512差分信號按地址解碼為對應燈具的 號輸出。
■在控制器的控制下可以實現多種變化效果。
省去DIP 硬體開關，相關■參數通過使用DMX512配置控制器直接配置。
■體積小，適合於小體積的產品內使用。
冠產品特色L 適用范圍■外形小巧，可以用於各種DMX512控制燈具的信號解碼；有一定的負載輸出能力，可直接驅 動小型的燈具。
気i二 1 ■輸入電壓範圍：DC7.5V 〜DC24V 具有三路輸出，每路最大驅動電流為 300mA ，可以直■接驅動小型負載。
無需DIP 硬體開關，能適用於多種應用場合。
-靠性，能防止因一個損壞而影響後續單元正常工作的情況出現。
■制器能實現地址編輯、故障檢測、花樣顯示、功能檢測等功能。
■的DMX 信號相容，可以與各種標準 DMX 控制器配合使用。
具有並聯傳輸的可 通過DMX512配置控 組成的系統與標準PWM 信鬲產品標準規格表:%典型性能參數:■最大無損范圍:r模连线小恿图模组3模组n+l 控制器一浚J一■】4h乏r二-旺理硏專J11『-"士隼模组n90iJ■9■一JWt _________0 —©--0-1fl3I模am®J1^一g：4—1^- —模纽xiQX於一□h直接應用：注：A.本應用常用於小功率LED燈。
B.小功率的串聯燈數目由供電電壓決定。
C.串接電阻的目的是限制LED的電流，限流的大小為LED的允許電流值決定。
D.並接的LED串數量以不超過本模組的允許最大電流500MA為原則。
k擴展應用：LED 燈。
注：A.本應用可以通過外加大功率三極管或場效應管進行擴展功率，常用於中小功率B.擴展電路的目的是增加輸出帶負載的能力，即可帶更多的LED燈。
C.其他的限制同基本電路。
L恒流應用：注：A.本應用可以通過外加恒流晶片或恒流模塊以達到電流恒流的目的，常用於大功率LED燈。
舞台灯光DMX512控制协议详细讲解
舞台灯光DMX512控制协议详解设备技术网时间:2010-3-31单片机的原理如下图-2单片机内部的ROM中储存将并行数据转换为规定格式的串行信号的程序编码。
在灯光控制台中加入一块单片机的接口电路板，原灯光控制计算机将输往各调光回路的亮度数据送到单片机中，单片机将各路亮度数据转换为串行的符合DMX512协议的信号，送往各调光器。
数字传输的计算机灯光控制台框图如图-3。
DMX-512标准在通讯的电气标准上采用了EIA-485标准。
它采用平衡输出的发送器，差分输入的接收器。
发送器有一对输出线，当一根线上的信号为高电平时另一根线上的信号变为低电平，反之亦然，线之间的信号极性因此翻转过来。
这两种状态分别代表“1”和“0”。
一般情况下，传输线路只用两根线，不用公共地线，线路完全平衡。
这使得通信双方由于地电位不同而对通信线路产生的干扰减至最少。
再配以先进的专用接口电路，传输的稳定性也相当好。
这在当时是比较先进的。
传送数据采用异步的串行格式。
调光器的亮度数据被顺序地发送，从调光器1开始，到最后一个调光器结束，直到第512的最大值。
在第一个亮度发出以前，先送出一个复位信号（BREAK）。
复位信号(图-4中的①)由持续至少88微秒的一个低电平(2帧时间)或再长的持续时间组成。
并且在后面紧跟一个空的开始代码。
接着开始顺序传送亮度信号数据。
有效的调光器亮度将是十进制0～255，代表调光器的亮度输入控制值由关闭到完全亮足的线性关系。
在复位（BREAK）和开始代码之间有一个标记，它的持续时间(参见图-4中的②)将不少于8微秒并且不大于1秒（所有的DMX512/1990发生器将在BREAK后产生一个不少于8微秒的标记）。
跟在复位后的空字符(所有位都为零)是一个特殊定义的字节。
空字符开始表明随后的数据作为顺序的一路路８位的调光器的亮度信息。
每个亮度数据的传输格式如下：第1位为开始位，低电平；第2到第9位为调光器的亮度数据位，由最低的位到最高的位，正逻辑。

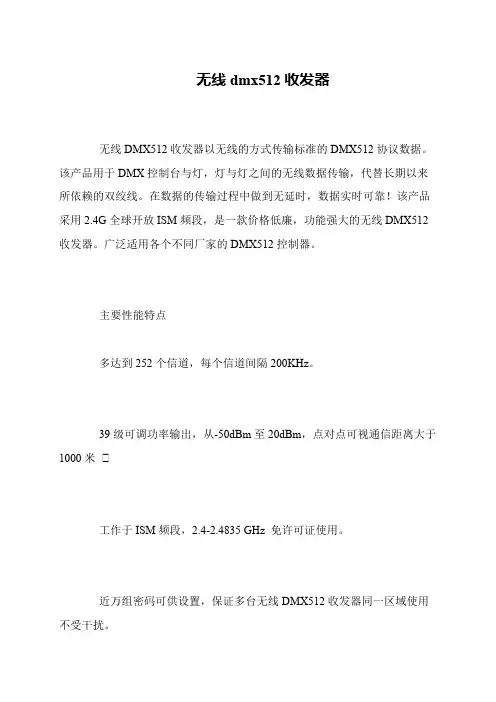

无线dmx512收发器
无线dmx512收发器
无线DMX512收发器以无线的方式传输标准的DMX512协议数据。
该产品用于DMX控制台与灯，灯与灯之间的无线数据传输，代替长期以来所依赖的双绞线。
在数据的传输过程中做到无延时，数据实时可靠！该产品采用2.4G全球开放ISM频段，是一款价格低廉，功能强大的无线DMX512收发器。
广泛适用各个不同厂家的DMX512控制器。
主要性能特点
多达到252个信道，每个信道间隔200KHz。
39级可调功率输出，从-50dBm至20dBm，点对点可视通信距离大于1000米
工作于ISM频段，2.4-2.4835 GHz 免许可证使用。
近万组密码可供设置，保证多台无线DMX512收发器同一区域使用不受干扰。
DMX512协议说明
DMX512协议1.协议简介DMX是Digital MultipleX的缩写,意为多路数字传输。
DMX512 控制协议是美国舞台灯光协会(USITT)于1990年发布的灯光控制器与灯具设备进行数据传输的工业标准,全称是USITT DMX512(1990) ,包括电气特性、数据协议、数据格式等方面的内容。
2.电气特性和物理层2.1.电气特性DMX512采用EIA-485标准。
发送端：逻辑“1”以两线间压差+(2～6)V表示；逻辑“0”以两线间压差为-(2～6)V表示；接收端：A比B高200mv以上即认为是逻辑“1”；A比B低200mv以上即认为是逻辑“0”。
2.2.拓扑结构如图1所示为EIA-485电路拓扑结构，一条EIA-485数据链路包括一个差分线驱动设备(D)和多个差分接收终端(R)。
图1基于485的DMX512拓扑结构2.3.DMX512 端口及数据链路因为是采用485差分信号传输，因此DMX512端口一般采用3针或5针接口，相对应的导线则为1对或2对双绞线，导线同时应采用箔片或编织筛包裹。
XLR 针口分配如下表1所示，其中辅助数据链路可以不用。
表1 DMX512端口信号分配基于EIA-485传输距离理论上可以达到1200m，建议控制在800m以内，若要加长传输距离，则需考虑中继器。
DMX512数据链路的终接方式应消除信号环路和信号反射，否则可能导致正确设计的系统出现误操作。
采用结终端电阻的方式可以消除信号反射，DMX512标准要求，终端电阻应放置在数据+和数据-信号针之间，阻抗范围120Ω+5%~120Ω-10%。
3.数据协议格式及传输DMX512 协议规定数据以数据包的形式通过异步通讯的方式进行传输。
每个数据包由若干数据帧组成, 每帧数据包括1 位低电平起始位、8 位数据位和2 位高电平停止位。
DMX512协议要求数据传输的波特率为250kbps, 亦即每位的传输时间为4us, 每帧数据的传输时间为44us, 它支持多达512 帧数据传输, 每帧数据与相应的控制支路相对应。
DMX512 LED灯光控制器的设计与开发
DMX512 LED灯光控制器的设计与开发1 概述近几年来，作为半导体" target="_blank">半导体照明领域的一部分，城市景观照明及室内外装饰照明的霓虹灯和部分传统光源必将逐步被具有节能、环保、寿命长、可靠性高及可实现全彩变化的LED光源所取代。
目前，在装饰照明领域中用LED制作的各类灯具正被逐步推广。
DMX灯光控制器是广泛应用于LED灯光系统的控制设备，可以根据用户的需要实现不同的显示方案，实现令人眩目的色彩方案。
本控制器采用DMX512协议进行通讯。
2 背景知识本控制器采用DMX512协议进行通讯。
下列知识必须具备：1） DMX512协议，请参考文章《DMX512协议》。
2） PIC18单片机软硬件开发技术。
3） PCB及电子电路设计技术。
4） C语言。
3 DMX灯光控制系统介绍。
图 3外围时钟电路4 .2 RGBW模块本模块由CPU的PWM模块控制，实现对LED RGB全彩灯的控制，以实现不同的色彩显示方案。
本模块电路结构简单，对应的RGBW四路输出分别接在了CPU 的四个PWM输出I/O管脚，由PWM模块输出相应的脉冲波形，以控制4个MOS管的打开和关断，从而得到不同的色彩方案。
4 .3 按键模块用于用户进行相关参数的设置，在当前版本中没有使用到本功能。
每个按键通过上拉电阻上拉后直接接到CPU的I/O管脚即可。
4 .4 无线接收模块本模块用于接收来自配套的无线遥控器的控制信号，以方便用户进行相关参数的设定和测试。
本模块使用了台湾KEYMARK公司专用的无线收发套装芯片，该模块采用曼彻思特编码。
本系统中为接收芯片，该芯片接口简单，只需要一个I/O即可实现信号的接收，并由软件来完成信号的处理。
4 .5 RS-485模块RS-485接收模块用于实现DMX512协议，DMX512协议使用的物理层接口即为RS-485接口。
本模块使用了通用485接口芯片MAX487用于实现RS-485接口与单片机的UART串口的电平转换。
无线遥控DMX512控台说明书
LED调光台无线遥控DMX512控台型号：DISCO240感谢选用我公司生产的DMX512控台（型号：DISCO 240），为了更好地使用和发挥DISCO 240电脑灯控制台的特点，在操作使用前，请仔细参阅说明书。
一参数指标二安全使用注意事项●控制台必须接安全大地线。
●应避免带电拨插通讯电缆。
●开机顺序：请先打开所有受控制的电脑灯电源，然后再打开控制器电源，否则易损坏控制器。
●注意防潮湿、防水、防尘、防静电，定期维护清洁。
三装箱清单DISCO 240控制台………………………1台电源线……………………………………1根5V电源适配器…………………………..1个无线DMX512发射器…………………..1个用户说明书………………………………1份产品合格证………………………………1份四安装方法●将无线DMX512发射器插入控制台背面卡侬座；●将5V电源适配器输出插头插入无线DMX512发射器电源插孔；●将5V电源适配器插入电源插板（AC220V）；●将电源线输出插入控制台背面电源插座，输入插入电源插板（AC220V）。
五通讯电缆●采用特征阻抗为120欧双绞屏蔽线，如电缆超过200米或灯数量较多，应加信号放大器，并在最后一台灯加接终端电阻（100欧）。
●通讯电缆1脚为地（GND），2脚为信号正，3脚为信号负，在使用过程中不可接反接错。
●通讯电缆应单端接地屏蔽。
●通讯电缆应避免同强电一齐布线。
六D M X512地址分配DISCO 240控制台使用DMX512的1~240通道，其中1~192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：七通讯电缆连线及电脑灯地址码示意图注：当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（100欧）。
八面板及功能区域图九面板功能区域说明十双功能键区说明增加场景步十一L C D液晶屏显示信息说明【【十二电脑灯程序（场）的编辑1 按【BLACK】键，使该LED指示灯熄灭。
DMX512控制器使用说明教程文件
D M X512控制器使用说明DMX512控制器使用说明1.控制器连线方式：如图所示，该示意图表示DMX512控台所控制的一条分支线路，所有的DMX512信号都是逐级串联控制，这样理论上可以达到无限多个串接，同时DMX512控台输出信号可同时并联驱动5条这样的主线分支，从而灵活应用于各种场合。
注意尽量不要超过5条，否者信号将可能被严重衰减而无法控制，更严重会损坏控台和DMX512控制器。
2.拨码开关相关如上图所以，拨码开关为10位，其中1-8位是通道选择，9位为匹配电阻，10位使能接收数据，所有拨码开关都下拨至ON有效。
拨码具体含义详细说明：1-8位是通道选择，按照8421加权码累加，故一共可以编码256个通道，1位——12位——23位——44位——85位——166位——327位——648位——128举例说明：DMX512控台对10通道开始控制，那么拨码值就是10-1=9,将第1位和第4位同时拨至ON有效位DMX512控台对45通道开始控制，那么拨码值就是45-1=44将第3位第4位第6位同时拨至ON 有效位为什么要将拨码值-1呢？主要是DMX512控台码值为1-256，而DMX512控制器所对应的码值为0-255，所以需要-1进行数据对齐（目前-1对齐是针对该产品而言，其它产品需要根据说明书来配置）。
9位为匹配电阻，10位使能接收数据，让DMX512控制器接收信号时，需要让该2位都拨至ON 有效位。
DMX512控制器输出模式控制方式说明：每个DMX512控制器占用4个通道，通道1为模式控制，通道2-4根据模式1不同而不同具体见下表：DMX512控台对10通道开始控制，那么拨码值就是10-1=9,将第1位和第4位同时拨至ON有效位那么，该控制器就占用10-13四个通道，10对应上表通道1功能，11对应上表通道2功能，12对应上表通道3功能，13对应上表通道4功能，那么下一个控制器只能拨码14或是6，否者拨码会有重叠造成控制混乱。
XLR-WI-DMX无线DMX512收发器
软件版本:V2.5特点：●支持自适应跳频技术。
系统自动规避其他用户，如无线局域网，从而避免彼此干扰。
●双频发射技术：每一个DMX 数据最少用两个不同的频点来发射，大幅提高数据发送的可靠性和准确性●利用数据安全和数据还原技术，共同确保数据在有干扰的情况下仍能准确无误地传输，使整个无线传送系统与有线传送系统的效果一致。
●支持与瑞典W-DMX TRX（G3、G4、G4S）和国内多种无线DMX512发射器与接收器完全兼容。
●传送数据类型：标准DMX512数据、主从联机数据● 2.4G ISM频段免许可证使用. 高效GFSK调制.双模通信设计●最多可达16组固定ID码；并具对码模式支持更多无线分组●DMX512标准3P、5P通信接口●PVC薄膜轻触按键，性能优越●可拆式天线维护方便●6种通讯方式可供选择适合:舞台灯光、大型文艺演出、体育馆灯光、临时舞台演出、城市灯光系统、电视台、会议中心、专业剧院、主题公园、歌舞厅、酒吧和小型文艺演出 .外观：描述：1：3针或5针卡侬头 2：5VDC电源输入 3：ID指示 4：ID调节按键 5：RF天线 6：防滑线软件版本:V2.5产品性能指标1. 产品名称：2.4G无线DMX512收发器2. 兼容主流无线DMX512通讯协议3. ID编码可设置，用户可在同一个地方使用多组无线DMX网络而互不干扰.4. 智能识别DMX512控台通道数，最多512通道5. 智能识别灯具主从联机数据6. 输入电压：5VDC 500mA MIN（内负外正）7. 通讯距离：2公里（空旷地，视环璄的不同而有所改变）8. 2.400-2.525G ISM频段126个频点.，双模跳频设计.9. 最大发射功率：19.5 dB10.接收灵敏度：-102 dB11.DMX信号接口：3PIN或5PIN，母插或公插操作说明：A．控制模式：1.进入控制模式的方式●按住按键上电，直接进入控制模式●任何运行模式下长按按键时间大于10秒，进入控制模式2.刚进入控制模式时的状态●XLR-WI-DMX-A指示灯亮白光，此时按键松开显示的是上次工作模式●XLR-WI-DMX-B数码管显示H.O.U.P，此时按键松开显示的是上次工作模式3.控制模式下选择工作模式方法每按一下按键（时长<3S）切换一种工作模式,选好后按住按键不放，时长>3S显示为刚进入控制模式的状态，此时松开按键进入选定的工作模式，此选定的工作模式产品会记忆，下次使用时不用重新设置。
无线DMX512收发模块板
增强型无线DMX512模块收发板MODE：DEVICE-WI-DMX 简介：应客户要求设计此DMX512模块板。
有如下特点：●与原产品完全兼容●标准2.54双排10P插针●完全不用在机箱上专为无线板开孔：按键、指示灯和电源开关。
真正做到无线与主板功能一体●自动切换：有线、无线●功能可扩展适合领域:无线DMX512舞台灯光产品的升级换代与本厂产品完全兼容：产品性能指标:1. 产品名称：2.4G无线DMX512收发模板2. 体积小巧，便于嵌入灯具主板使用3. 126个频段自动跳频,16组ID编码可设置4. 输入电压：5VDC5. 通讯距离：2公里（空旷地）6. 工作频段：2.4G ISM,126个频段.7. 最大发射功率：20dBm8.接收灵敏度：-94dBm产品外观：PCB孔位：引脚及其功能：评估板图片：模块与评估板组装图片：评估板说明：J2：DMX 信号输入输出排针，与原PCB 款无线一样 J1：按上面的图与模块板相接S1：评估板上RS485（SN75176）输入输出控制S2：模块功能开启/关闭控制按键，按下禁用无线功能S3：ID调节按键，按一下ID加1D1-D4：ID指示灯D5：模块串行输出信号指示D6：模块串行输入信号指示**********板上有两个用于固定的镙丝孔位，可与之与主板相连************利用评估板对模块工作测试：J2按原无线PCB的方式接好，ID相对应●作为接收：不作任何操作，当收到无线信号时D5会亮，J2会输出DMX信号●作为发送：J2输入DMX信号，按下S1键，此时D6会亮，DMX信号会通过无线发送出去灯具主板编程技巧：●评估板上的三个按键在实际使用中均使用主板上的单片机来控制●模块板上的ID可以读取后在主板上的LED数码管、指示灯、字母型LCD或采屏TFT上显示，其显示的值建议使用：0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F这16个字符，以与现在市面上的字符相对应。
dmx512控制器
DMX512控制器简介DMX512控制器是一种常见的舞台灯光控制设备，用于控制舞台上的灯光效果。
它采用DMX512协议进行通信，可以通过编程控制多个灯光设备的亮度、颜色、运动等参数，以创造出不同的灯光效果。
DMX512协议DMX512协议是一种常用的控制灯光设备的通信协议。
它在1970年代初由美国的卡内基梅隆大学开发，并在舞台灯光行业得到广泛应用。
DMX512协议使用了串行通信方式，通过三线传输数据，包括数据线、数据地线和控制器地线。
DMX512协议的数据传输速率为250kbps，每个数据包包含了512个通道，每个通道对应一个灯光设备的某个参数。
通过控制这些通道的数值，可以实现对灯光设备的控制。
通常一个DMX512控制器可以控制多个灯光设备，每个设备占用若干个通道。
DMX512控制器的工作原理DMX512控制器的工作原理可以简化如下：1.将需要控制的灯光设备连接到DMX512控制器上，通常使用标准的XLR插头进行连接。
2.使用编程软件对DMX512控制器进行编程，设定各个通道的数值。
3.编程软件将编写的程序转换成DMX512协议，并通过数据线发送给DMX512控制器。
4.DMX512控制器接收到传输的数据后，解析数据包，将相应的数值传递给对应的灯光设备。
5.灯光设备根据接收到的数值调整亮度、颜色、运动等参数，实现灯光效果的控制。
DMX512控制器的功能DMX512控制器具有多种功能，可以满足不同场景下的灯光控制需求。
主要功能包括：1. 亮度调节DMX512控制器可以控制灯光设备的亮度，通过调整通道中的数值，控制灯光的亮度变化。
2. 颜色控制DMX512控制器可以控制灯光设备的颜色，通过调整通道中的数值，实现对红、绿、蓝三原色的控制，从而实现不同颜色的灯光效果。
3. 运动控制DMX512控制器可以控制灯光设备的运动，通过调整通道中的数值，改变灯光设备的位置、旋转角度等参数，实现不同的运动效果。
4. 特效控制DMX512控制器还具有一些特效控制功能，如闪烁、呼吸、渐变等效果，通过调整通道中的数值，实现对特效的控制。
灯光控制无线DMX512收发模块
操作说明
1. 按一下按键显示当前的 ID 设置，再按进行 ID 设置，每按一下 ID 数值加 1 2. 工作状态： LED 常亮：没有 DMX 或无线信号 红色 LED 闪动：发送 绿色 LED 闪动：接收
规格
外形 尺寸：70 x 18 x 10 mm （带天线） 重量：30 g 系统信息 CPU：32 位 ARM 内核 无线参数 通讯距离：600 米（空旷场所，视环璄的不同而有所改变） 工作频段: 2.400 - 2.4835GHz, ISM, 126 个频段 调制方式: GFSK 最大发射功率: 23dBm 接收灵敏度: -94dBm DMX 信号接口 RS485 工作环境 工作温度：-40~85°C, 5~95%RH 湿度 存储温度：-65~150°C, 5~95%RH 湿度 电源需求 电源输入：5 VDC, ±5% 电源功耗：500 mA@5 VDC max. 可靠性 自动重新启动定时器：内建 WDT 保修 保修期：5 年
LC-512M 规格书
LC-512M
无线 DMX512 收发器
标准2.54间距4芯接口 传输无延迟，无丢包 收发一体，自动切换 三基色LED显示工作状态和参数，
单键操作 126个频段自动跳频，自动选择无
干扰频段，保障通讯的可靠性 可设置 7 组 ID 码，用户可在一个
DMX512使用手册
输出DMX 信号符合DMX512/1990标准。
具有标准的DMX512输出170个全彩点的控制信号。
内部具有64个以上的灯光固定效果模式。
内部定义有程序组合模式可以把固定效果组合执行。
内部定义有部骤列举定义模式。
内部定义有简单的声控模式。
各种变化效果变化速度选择设定。
具有四个操作按键，可以方便进行功能操作。
具有LCD 输出指示，所有功能在LCD 上均有操作提示。
有无线遥控器可以远距离调试和更改操作。
具有DMX 地址编辑功能，方便地址的修改。
2、面板按键对应功能说明打开电源后，主机显示提示内容，特殊的程序会显示客户编码；开机两秒后会自动转入设定好的启动工作模式。
按下 设定为按下 切换到下一主功能按下设定为按下保存按下模式调整按下模式调整按下模式调整3、产品光效演示功能说明1,此功能用于输出DMX512控制信号，输出已设定好的各种控制效果。
2,此功能界面说明：3,光效演示功能表：4、参数设定功能说明1,此功能用于设定控制器运行的各项杂散参数。
2,参数设定功能表：5、遥控器按键功能设定说明1,此功能用于设定8个按键对应的功能，注意，遥控器最上面的4个按键功能是固定的，不能再定义。
2，遥控器界面图3,遥控器默认按键功能说明：4,此功能操作界面：6、接口定义7、电气规格1，输入电压、频率范围：100~240V AC /47～63Hz。
2，输入功率：小于5W。
3，工作温度、湿度：-20℃-50℃/20-95RH。
4，尺寸、重量：180mm*122mm*46mm5，包装方式： PE装/白盒。
8、配件1,电源线一条 2,无线遥控器一个(含电池) 3,无线接收天线一根 4,信号接线端子两个 5,用户使用手册一份。
DMX512控制系统规格书
DMX512控制系统规格书一，写码器特性：1，标准DMX512信号输出。
可对本公司的DMX512解码模块进行编号。
2，控制器本身内置有静态色，频闪，渐变，跳变，流星等共计19种变化程序，可用于演示，测试，亦可作为DMX512控制台来使用。
3，配有一个适配电源，亦可选配电池。
4，配有RF无线发射器，功能和控制面板一一对应。
可远程操作。
5，四位数码管同步显示操作及运行状态。
6，具有记忆功能。
每次上电，控制器会恢复到断电前的模式及状态。
操作方法：1，先把写码器的DMX+，DMX-，GND与灯具的DMX+，DMX-，GND对应连接起来，2，给灯具上电，同时也给写码器上电。
如果写码器处于演示状态，长按“FUNC”3秒以上，这时会转换到写码状态，数码管上会显示以“A”为开头的三位数字，即为将要写入的编号，按“UP”和“DOWN”键调到欲写入的编号，按一下写码器上的“FUNC”键，这时，灯具会跳变几秒，并回到渐变状态。
这时表示写码成功。
3，在演示状态下，共计19种演示程序供选择，通过按“FUNC”来选择，每按一下，跳到下一个程序演示，通过“UP”，“DOWN”键来调节变化速度，共9级变化速度。
二，DMX512解码恒流控制器特性：1，标准DMX512信号解码，并控制三路恒流输出。
2，信号采用并联方式，系统中的个别节点损坏，不影响其它节点正常工作。
3，输入电压具有12V，24V，36V，48V等多种版本选择，输出电流可以根据需要调节，最大可调到1A。
4，具有3通道和6通道可选择。
没特别说明默认3通道。
使用方法：1，根据灯具灯珠数量，选择好所需的电压及电流版本。
将输出端的三组线分另与红绿蓝三组LED连接好，将DC24+连接好开关电源的正极，GND连接开关电源的负极。
DMX+，DMX-，GND分另与控制台或写码器的DMX+，DMX-，GND连接起来。
2，上电时，如果解码器信号线没有连接控台。
会自动跑内置的渐变程序。
工程接线示意图：海联兄弟电子科技有限公司TEL:189********。
DMX512无线灯光控制使用说明及指引
RFXP 极致科技有限公司
DMX512无线收发调制解调器的适用于 无线收发调制解调器的适用于
电脑灯控制台 舞台灯光控制 大型文艺演出 体育馆灯光控制 临时舞台演出 城市灯光系统 电视台 会议中心 大学或专业剧院 主题公园 歌舞厅、酒吧和小型文艺演出 DMX512无线收发调制解调器的使用方法 无线收发调制解调器的使用方法 采用3芯XLR连接器的针口分配 针线 信号 1屏蔽 地/0伏 2内部导体（黒） 数据– 3内部导体（白） 数据＋
DMX512无线灯光控制使用说明及指引 无线灯光控制使用说明及指引
感谢您选用新一代多频道，超强纠错能力，抗空中干扰的无线DMX512调制解调器！ 在使用前请详细阅读以下说明及指引。
简介 DMX512协议最先是由USITT（美国剧院技术协会）发展成为从控制台 用标准数字接口控制调光器的方式，但是传统上的信号传输依赖于485接 口方式的双绞线，在使用灵活上大打折扣！而基于TCP/IP的无线传输由 于时延大，控制数据实时性差等，也很难满足需求！ DMX512无线收发调制解调器，为极致科技有限公司最新产品。 DMX512无线收发调制解调器以无线的方式传输DMX512协议标准的数据。 该产品彻底解决了DMX512协议灯光控制台与灯之间数据的无线传输，完 全去掉长期以来所依赖的双绞线。在数据的传输过程中做到无时延，数 据实时性好和可靠！
RFXP 极致科技有限公司
020-88596356
电 协议 外 型
源 传输容量 尺 寸
DMX512无线收发调制解调器使用直流电源，电 由所配送的AC TODC提供， 也就是220V供电。
压+6V，
DMX512无线收发调制解调器标准产品符合国际通用的 DMX512协议，可支持连续数 据传输
DMX512无线组网收发器-灯勾版产品说明书
◆ 工作温度: -25-85℃
◆ 工作电压: AC220V ◆ 最大功耗: < 1W ◆ 支持通道: 512 ◆ 工作频段： 2.4GHz ◆ 传输距离: 500~1000M ◆ 外形尺寸: L150*W100*H40 MM
三、 功能特点
1、将物联网无线组网技术融入并应用到 DMX512 灯光控制领域。 2、针对无线通信自主创新设计 ZDMX512-EV3 协议（完全兼容 DMX512 协议）。 3、信号无延时、使用灵活、自由组建网络。 4、可实现 20 级----8KM 以上无线信号接力续传。 5、具备多点对多点的自动收发功能。 6、具备自动信号搜索连接功能。 7、采用 DSSS 直接序列扩频技术，超强抗干扰性能。 8、在抗干扰能力、稳定性、传输距离、信号加密等方面比常规的 2.4G 无线模块具有绝对 优势。
深圳市壹科物联网技术有限公司
产 品 说 明 书
DMX512-ZIGDD 无线组网收发器-灯勾版
一、 产品概述
DMX512-ZIGDD 无线组网控制器（全自动收/发调制解调器）作为壹科物联网 DMX512 综 合控制系统的产品之一，在灯光行业率先将物联网无线组网技术融入并到 DMX512 灯光控制 领域，并针对无线通信自主创新设计出一套 ZDMX512-EV3 协议（完全兼容 DMX512 协议）， 支持点对多点、多点对多点的无线组网，具备信号无延时、使用灵活、自由组建网络(可实 现 20 级---8KM 以上无线信号接力续传)、信号切换、自动收发、自动搜索信号连接等功能 特点，且采用了 DSSS 直序列扩频技术，具有超强抗干扰性能，本产品可独立使用或与我公 司同类型其他产品配套使用。同类型产品具有多种型号，客户可根据需要自行选购。
4、 组网功能 当通讯距离大于收发器信号的覆盖半径时，可在发送端与接收端增加一个通讯节点（本
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无线DMX512收发模块
简介：
无线DMX512收发模块以无线的方式传输标准的DMX512数据，也可传输灯具与灯具间的联机数据。
该产品彻底解决了灯光控制台与灯，灯与灯之间数据的无线传输，完全去掉长期以来所依赖的双绞线。
在数据的传输过程中做到无时延，数据实时可靠！
该产品采用2.4G全球开放ISM频段，免许可证使用.高效GFSK调制，32频道自由选择，抗干扰能力强.
该模块历经多次改进最终成熟，以低廉的价格直接提供用户，使用成熟易用的接口，将以往难以驾驭的协议栈开发过程简化为串口与IO 口的简单操作，详细严谨的技术参数保证用户完全掌控网络性能，帮助客户实现“稳定高效，直接上手，一天做项目”。
模块为全速单向收发，发射模块只发不收，接收模块只收不发，在通信范围内可以一发多收，理论上接收模块数量不受限制。
适合领域:
DMX512舞台灯光产品的升级换代
产品外观：
发送模块接收模块
产品性能指标
1.产品名称：
2.4G无线DMX512收发模板
2.体积小巧，便于嵌入灯具内部使用
3.传输标准的DMX512控台数据，也可传输灯具与灯具间的联机数据
4.32组ID编码可设置，用户可在一个地方使用独立的32组无线网络而互不干扰.
5.输入电压：
DC3V-DC3.6V
6.工作频段：2400-2483.5 MHz
7.输出功率：
-10 dBm -- 22.5 dBm（实测符合标称）
8.接收灵敏度：
-97 dBm（实测符合标称）
9.信号改善：6dB（实测符合标称）
10.接收电流：25Ma
11.149mA（@ 19 dBm）
12.信号接口：
CPU串行口AURT
产品优势
1.本模块体积小，信号好，比同类产品都高5dB以上！
2.产品稳定可靠，性能卓越。
超大规模网络实际组网经验，多个工程实践的组网方案，常年运行未出故障！
3.从工程出发细致入微的细节控制。
可选独特的拨码设置地址方式，极大方便大规模网络工程实施！
与灯具DMX接口联接示意图：
设计建议：
尽可能让模板的5V供电电源与灯具的其电路板5V供电分开
电源部份选用稳压性能好的线性稳压管如
1117、7805等
其放置的位置远离高频电路部份.
模块为3.3V供电，DMX512协议。
在连入设备时需通过MAX
3485、SP3485等3.3V工作电压的485芯片转换电平，注意不应采用5V工作电压的MAX485等芯片以免烧坏模块。
引脚定义：
GND：
接地端，连接地。
VDD：
电源端，连接3~3.6V电源。
P2.2：485使能端，同时连接485芯片的
~RE/DE端，用于模块控制485芯片的输入/输出。
P1.7：RX，模块接收数据。
P1.6：TX，模块发送数据。
P1.0：LED，串联连接LED和330欧电阻到地，高电平时LED点亮。
P0.4~P0.0：频段选择。
P0.4为高位，P0.0为低位，内部下拉的输入IO口，放空或下拉对应位IO口设置为0，上拉设置为1，组成5bit频段选择输入。
模块为2.4G的ISM频段，可调的射频中心频率范围
2395MHz~2507MHz，每4MHz频率划分为一个信道，总共为29个信道。
信道通过P0.4~P0.0的5bit输入来确定，P0.4为高位，P0.0为低位，内部下拉，放空或下拉指定IO口对应位为0，上拉对应位为1，可设置0b000~0b111共32个值。
但是，由于只有29个信道（0~28）可供使用，屏蔽了
29、30、31这三个设置值，如果误设为这三个值，模块将不工作，LED灯将快速闪烁。
设备上电时，指示灯常亮，并每8~10秒闪烁一次。
发射模块的串口接收到完整的一个DMX512帧时将LED反向，接收模块接收到完整的一个射频帧并输出DMX512时将LED反向。
因此在正常数据收发时LED将会根据收到的帧速率而闪烁。
由于射频帧率可能比DMX512帧率低，因此接收模块的LED闪烁频率可能会低于发射模块。
当射频信号受干扰时，接收模块接收到的完整帧率降低，因此接收模块的LED闪烁频率降低，可以通过其闪烁频率辅助判断信道情况。
信道设置值错误超范围时LED快速闪烁。
注意事项：
收发板不可私自维修.需要维修时返回生产厂商处理。
